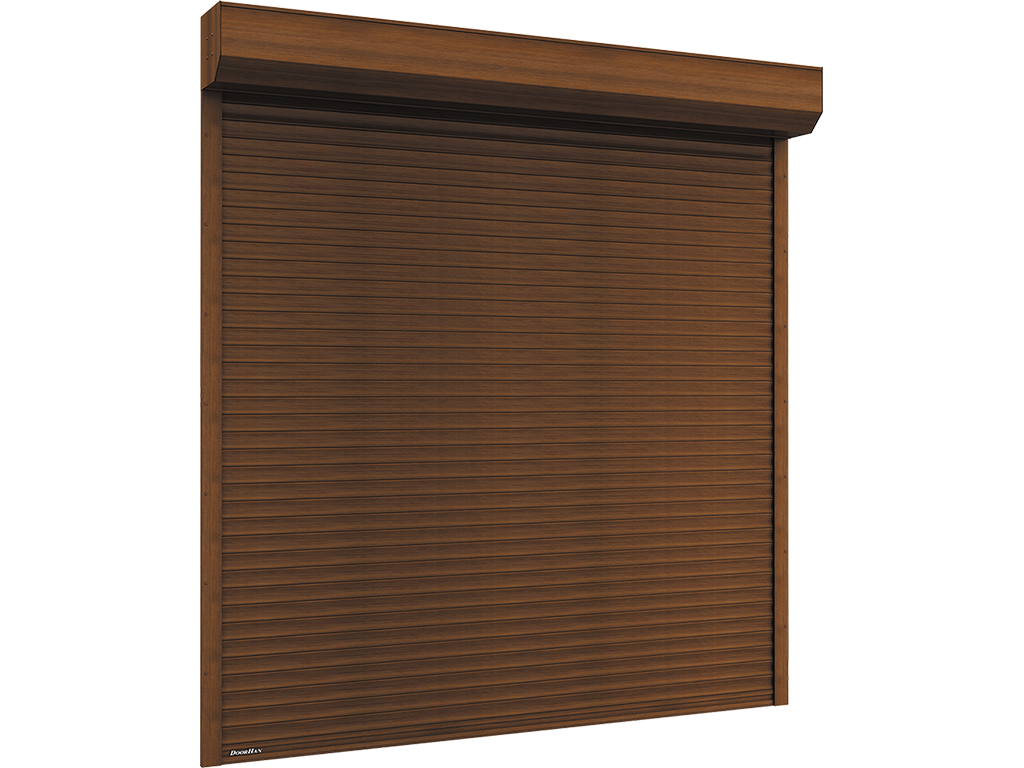

DoorHan RH77M Rolldarvozalari: Garajingizda Issiq, Tinch va Xavfsiz

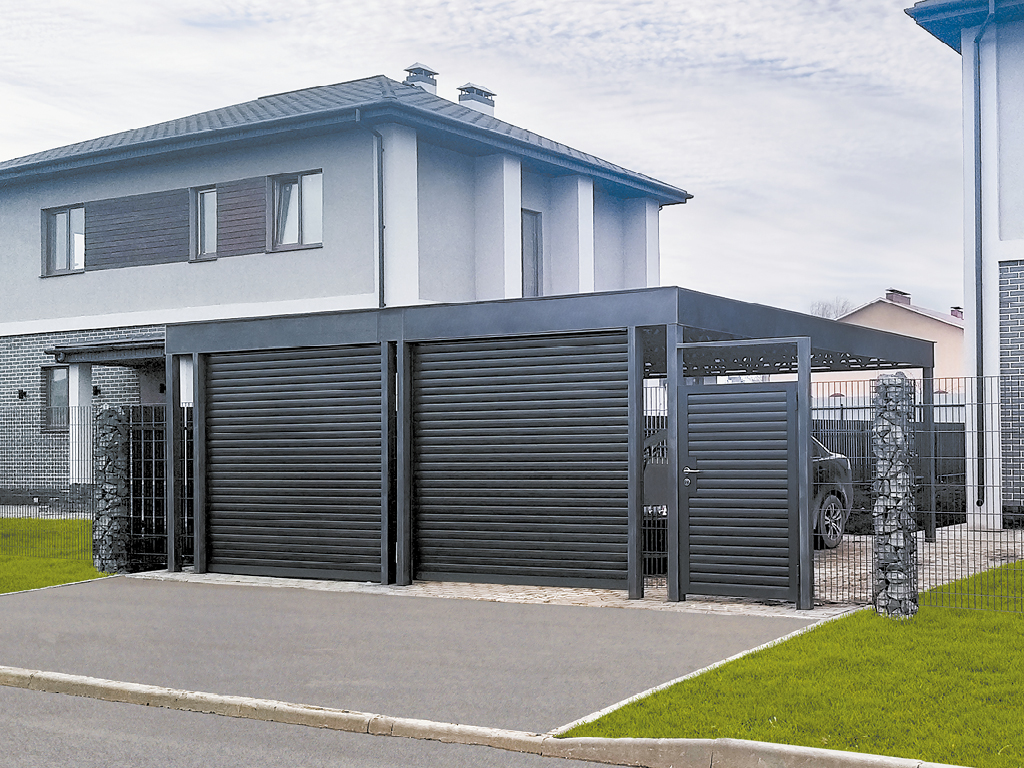

Ko'pchilik avtomobil egalari uchun garaj — bu shunchaki to'xtash joyi emas, balki ularning avtomobili uchun ikkinchi uy, ustaxona va muhim narsalarni saqlash joyi. Garajda to'g'ri mikroiqlimni yaratish — bu mashinaning uzoq xizmat qilishining va egasining qulayligining garovidir. Aynan shuning uchun garaj darvozalarini tanlashga kompleks yondashish, nafaqat ularning mustahkamligini, balki issiqlikni saqlash va shovqindan himoya qilish qobiliyatini ham hisobga olish kerak. Ko'pikli to'ldirilgan profildan yasalgan DoorHan RH77M rolldarvozalari — bu bozordagi eng mashhur va muvozanatli yechim bo'lib, u narx, sifat va funksionallikning optimal nisbatini taklif etib, ushbu talablarga mukammal javob beradi.

Issiqlik va Sukunat Sirlari: Ko'pikli To'ldirish Texnologiyasi

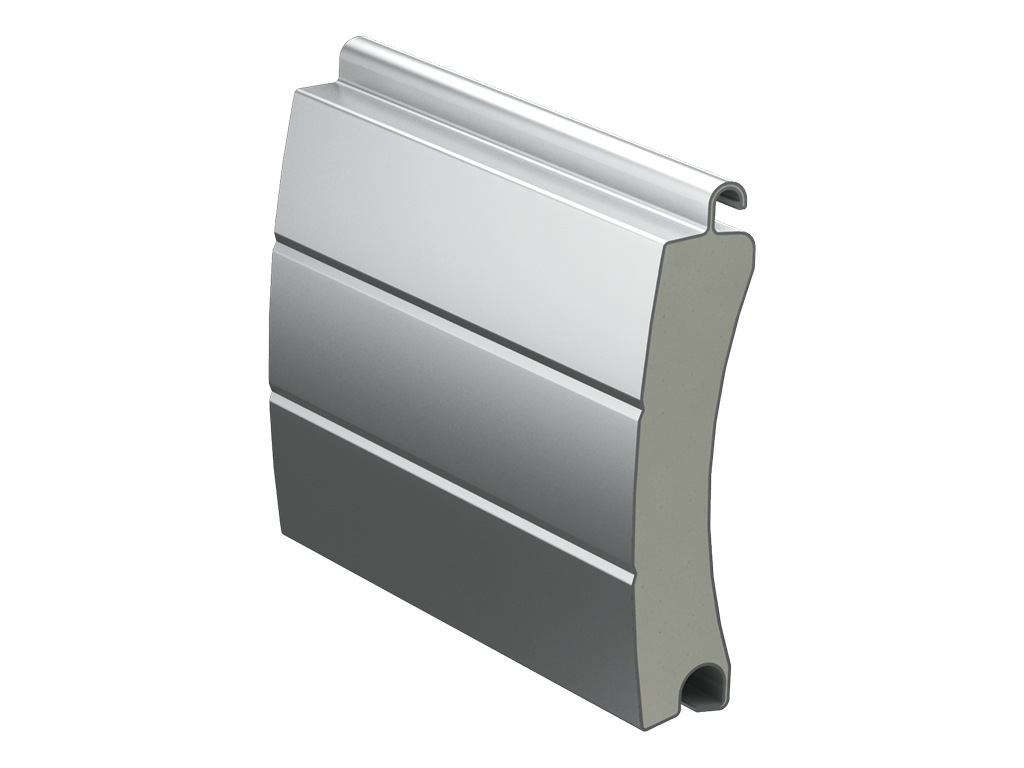

RH77M profili ikkita mustahkam alyuminiy listdan tayyorlanadi, ular orasidagi bo'shliq bosim ostida qattiq poliuretan ko'pigi bilan to'ldiriladi. Bu, bir qarashda oddiy ko'rinadigan konstruksiya, uni garaj darvozalari uchun ideal qiladigan bir qator ajoyib xususiyatlarga ega:

Ajoyib issiqlik izolyatsiyasi: Poliuretan ko'pigining zich qatlami samarali termik to'siq yaratadi. Qishda bunday darvozalar muzlamaydi va garaj ichidagi issiqlikni ishonchli ushlab turadi, bu nafaqat qulay sharoit yaratadi, balki uni isitishga sarflanadigan xarajatlarni sezilarli darajada tejashga imkon beradi. Yozda esa ular xonani haddan tashqari qizib ketishdan himoya qiladi. Bunday darvozalarning issiqlik o'tkazishga qarshilik koeffitsienti qalinligi 50-60 sm bo'lgan g'isht devoriga teng keladi.
Samarali ovoz izolyatsiyasi: Profilning "sendvich-tuzilmasi" ko'cha shovqinini mukammal yutadi, bu sizning garajingizni tinch va shinam qiladi. Siz o'tayotgan mashinalar shovqinini eshitmaysiz, qo'shnilaringiz esa ishlayotgan asboblar ovozini eshitmaydi.
Ob-havodan himoya: Perimetri bo'ylab zichlagichlari bo'lgan zich polotno garajni yomg'ir, qor, shamol va changdan ishonchli himoya qiladi, ichkarida tozalik va quruqlikni saqlaydi.
Yetarli darajada mustahkamlik va yengillik: Alyuminiy profil korroziyaga uchramaydi va shamol yuklariga hamda mayda bezorilik harakatlariga qarshi turish uchun yetarli mustahkamlikka ega. Shu bilan birga, u po'lat yoki ekstrudirlangan analoglardan ancha yengilroq, bu esa privodga tushadigan yukni kamaytiradi va uning ishini tinchroq va uzoq muddatli qiladi.

Universallik va Estetika

Kengligi 77 mm bo'lgan profil standart va o'rtacha kenglikdagi garaj teshiklari (6 metrgacha) uchun darvozalar tayyorlashga imkon beradi. Yig'iluvchan konstruksiyasi (polotno teshik ustidagi qutida rulonga o'raladi) tufayli rolldarvozalar garaj ichida va tashqarisida joyni tejaydi, bu ayniqsa qisqa kirish yo'li yoki past shift bo'lganda dolzarbdir.

RH77M darvozalarining tashqi ko'rinishini har qanday fasadga osongina moslashtirish mumkin. Standart ranglarning keng palitrasi va "yog'och ostida" (masalan, "oltin eman" yoki "venge") bo'yash imkoniyati uyingizning derazalari, eshiklari va tomi bilan uyg'un ansambl yaratishga imkon beradi.

Avtomatika bilan Maksimal Qulaylik

Zamonaviy garaj darvozalarini avtomatikasiz tasavvur qilib bo'lmaydi. RH77M rolldarvozalari masofadan boshqarish pultidagi bir tugmani bosish orqali ularni ochish va yopish imkonini beradigan ishonchli elektr privodlar bilan jihozlanadi. Siz endi yomg'ir yoki qorda mashinadan chiqishingizga hojat qolmaydi. Favqulodda ochish tizimlari elektr uzilib qolganda ham darvozalardan foydalanish imkonini beradi.

DoorHan RH77M — bu garaj darvozalarining "oltin standarti". Bu qulaylikni qadrlaydigan, isitish xarajatlarini kamaytirishni xohlaydigan va oqilona narxda ishonchli, uzoq muddatli va estetik yechim izlayotganlar uchun aqlli tanlovdir. Bu sizning garajingizni haqiqatan ham issiq, tinch va xavfsiz qiladigan vaqt sinovidan o'tgan texnologiyadir.

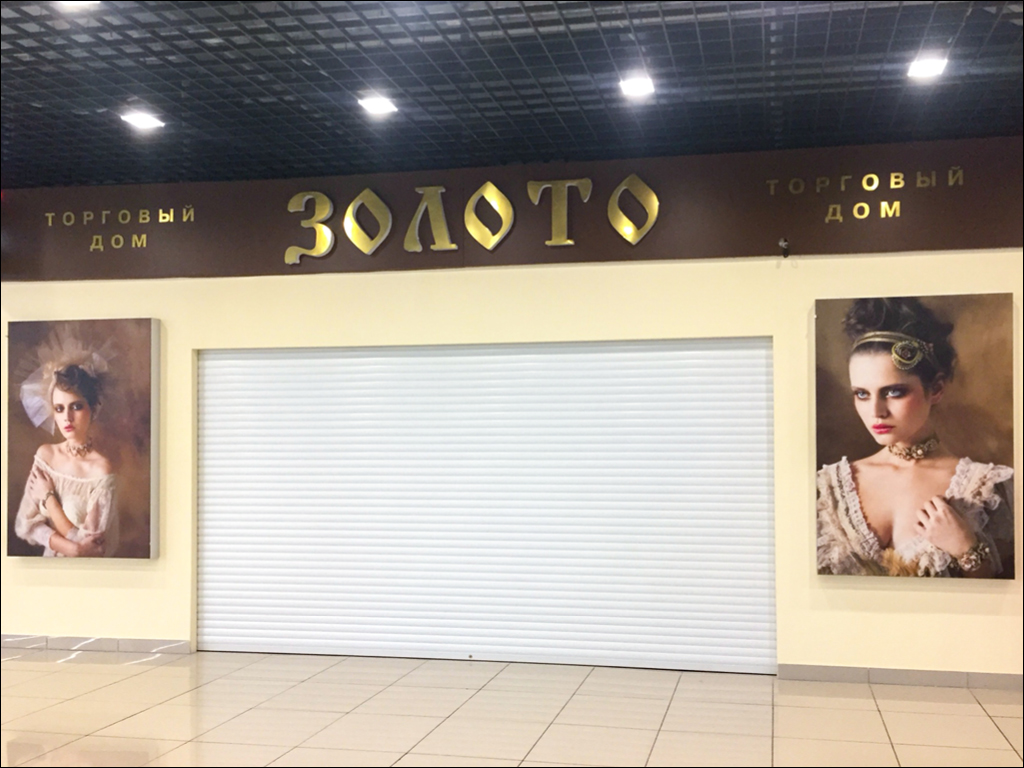

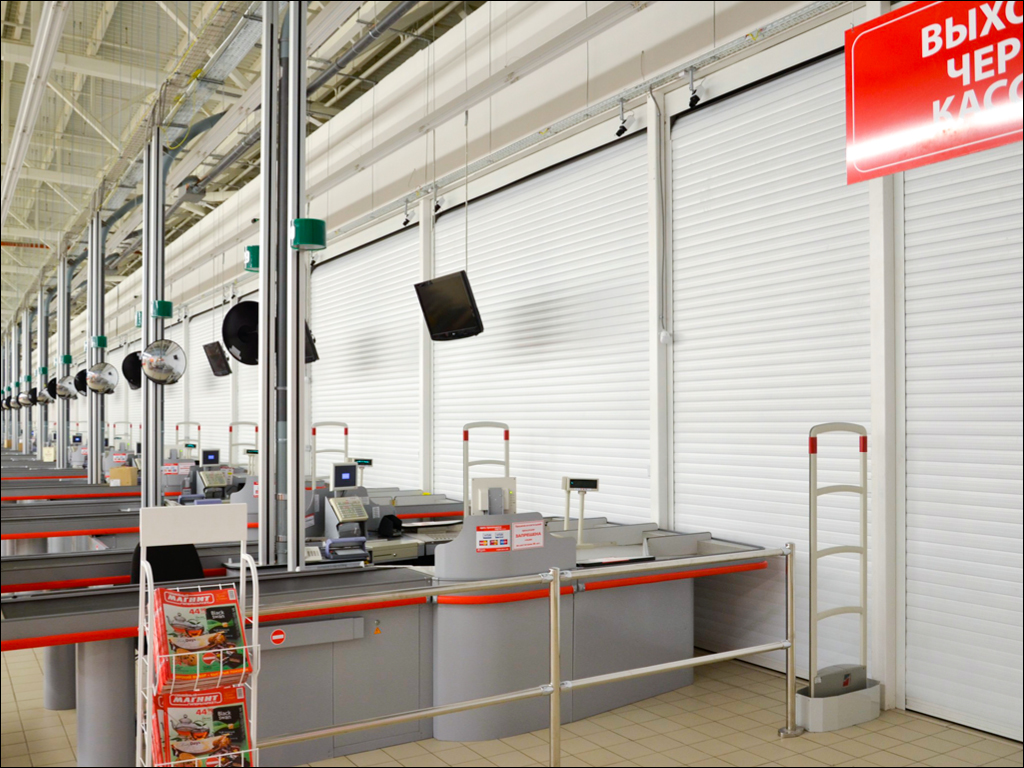

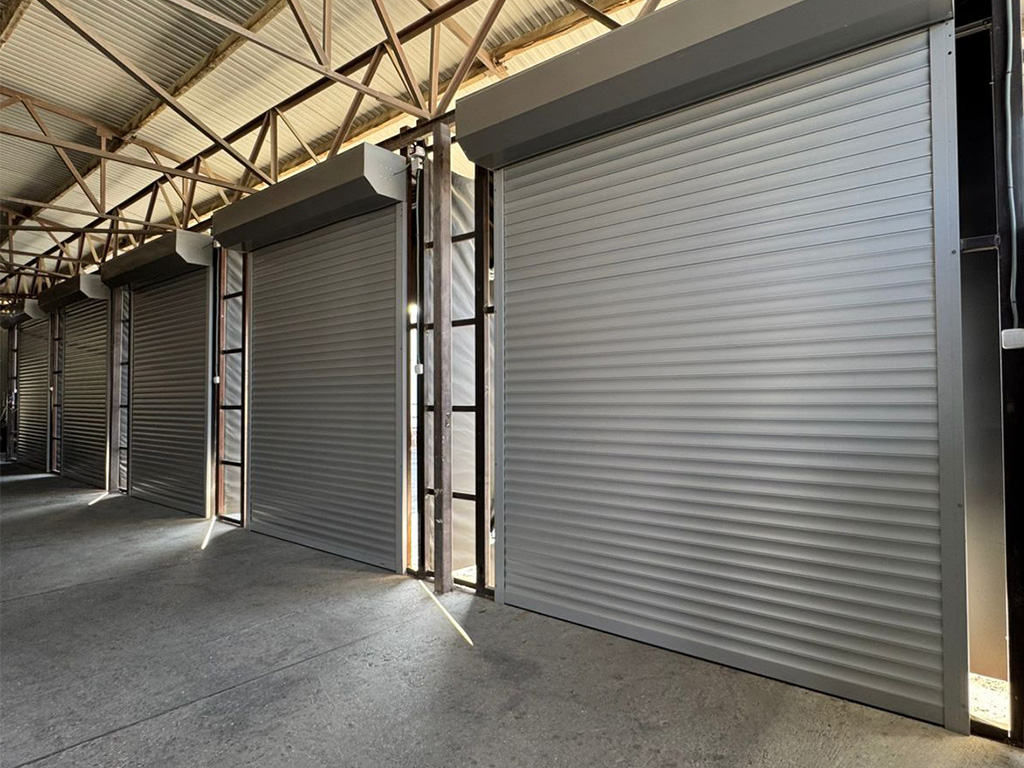

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Energiya tejamkorlik xususiyatlari

Rolet profilining ichki qoplamasi (pena) past issiqlik o'tkazuvchanlik koeffitsientiga ega bo‘lib, binoning ichki haroratini qulay darajada saqlashga yordam beradi va uni shamol, sovuq hamda issiqdan samarali himoya qiladi.

Bardoshli lamel qoplamasi

Polotno profillari hamda boshqa rolet tizimi butlovchi qismlari (yo‘naltiruvchilar va koroblar) zamonaviy kukunli bo‘yoq texnologiyasi asosida bo‘yaladi. Ushbu usul ularning estetik tashqi ko‘rinishini uzoq vaqt saqlab qoladi va rangining so‘lishiga nisbatan yuqori chidamlilikni ta'minlaydi.

Dizayn echimlarining xilma-xilligi

Rolet profillari uchun keng rang tanlovi, shuningdek, har xil rangdagi lamellardan polotno yig‘ish imkoniyati har qanday me’moriy uslubga mos ideal konstruksiyani tanlashga imkon beradi.

Tekshirish usulini tanlash imkoniyati

Ro‘ltavalarni yanada qulayroq ishlatish uchun ishlab chiqaruvchi avtomatik drayverni (opsiya) taklif etadi, shuningdek, bir nechta mexanik qurilma variantlarini: valikli drayver, prujinali-inersiyali mexanizm, shuningdek, lenta, ip yoki kordli drayverni ham tanlash mumkin.

Energiya tejamkorlik xususiyatlari

Bardoshli lamel qoplamasi

Dizayn echimlarining xilma-xilligi

Rolet profillari uchun keng rang tanlovi, shuningdek, har xil rangdagi lamellardan polotno yig‘ish imkoniyati har qanday me’moriy uslubga mos ideal konstruksiyani tanlashga imkon beradi.

Tekshirish usulini tanlash imkoniyati

Dizayn

Rolikli panjurlar uchun ko'pik bilan to'ldirilgan profillar

Ranglar

RH77M

Jigarrang

Kulrang

Bej

Yashil

Moviy

Bordo

Kumush

Oltin eman

To'q eman

Antrasit muar

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

Quti to‘liq yig‘ilgan holda. Bu yig‘ilgan himoya qutisi, yon qopqoqlar, val va kapsulalar, boshqaruv mexanizmi — qo‘l bilan yoki avtomatik bo‘lgan tizimni o‘z ichiga oladi.

Polotno to‘liq yig‘ilgan holda. Penali to‘ldirilgan profilidan tayyorlangan polotno, profilning tarqalmishini oldini oluvchi yon qulflashlar bilan jihozlangan.

Oxirgi profil zichlagich bilan. Oxirgi profilga qulflash mexanizmlari o‘rnatilishi mumkin.

Zichlagich bilan yo‘naltiruvchi profillar to‘plami. Standart va kuchaytirilgan yo‘naltiruvchi profillarning keng tanlovi ro‘ltavalar tizimlarini har qanday o‘tish joylariga o‘rnatishga imkon beradi, bu esa shamol yuklamalari va yoriqdan himoya talablarini hisobga olgan holda tanlanadi.

Qo‘l bilan yoki avtomatik elektrdrayver.

Quti to‘plami bilan

Tugmachali o‘chagich SWB.

Kalit-tugma SWM elektrdrayverning boshqaruv blokiga boshqaruv komandalarini kalitni aylantirish orqali yuborish uchun mo‘ljallangan.

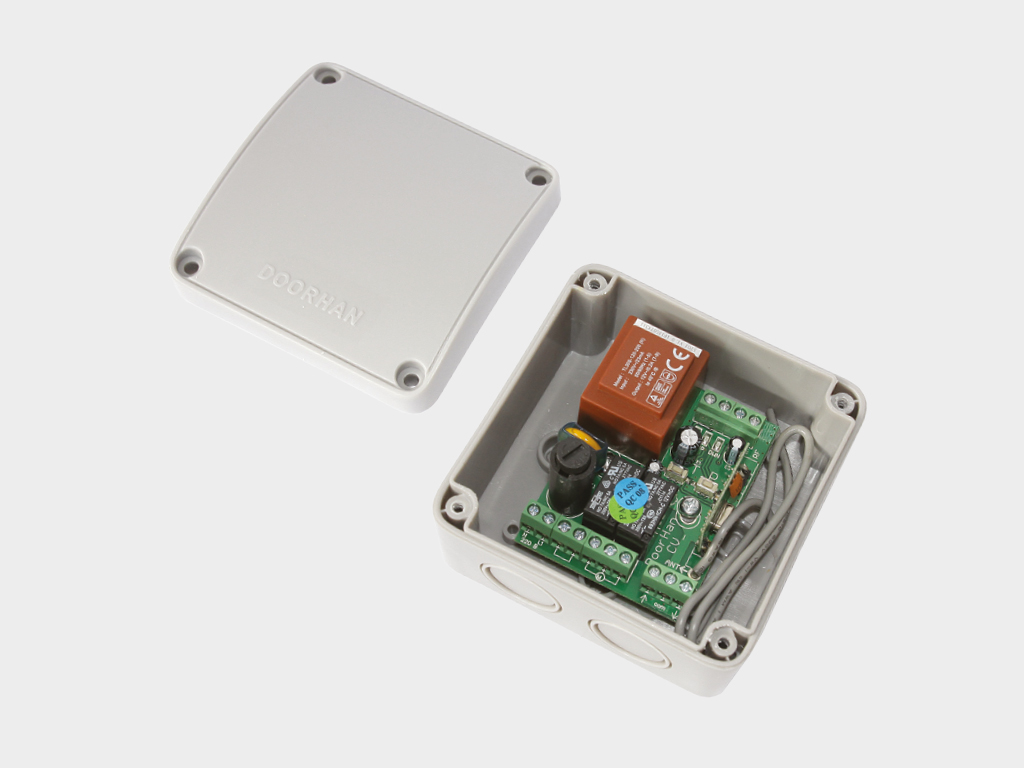

Boshqaruv bloki CV01, bitta ro‘ltavani yoki ro‘ltavalar guruhini masofadan boshqarish imkoniyatini ta'minlash uchun mo‘ljallangan.

Boshqaruv bloki SMARTROLL, DoorHan pultlari yordamida ichki valli elektrdrayverlari bilan ro‘ltavalarni masofadan boshqarish uchun mo‘ljallangan.

Tashqi radioprinyatellik DHRE-1, boshqa ishlab chiqaruvchilar avtomatikasini DoorHan pulti yordamida boshqarish uchun mo‘ljallangan.

WI-FI modul, elektrdrayverlarni simsiz boshqarish (boshqaruv signalini ishlab chiqarish, NO) uchun mo‘ljallangan.

GSM modul, mobil telefondan signal qabul qilish va elektrdrayverni ishga tushirish uchun boshqaruv komandalarini uzatish uchun mo‘ljallangan.

TRANSMITTER 4 pulti, to‘rtta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan.

TRANSMITTER 4-PRO-BLACK pulti, to‘rtta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan.

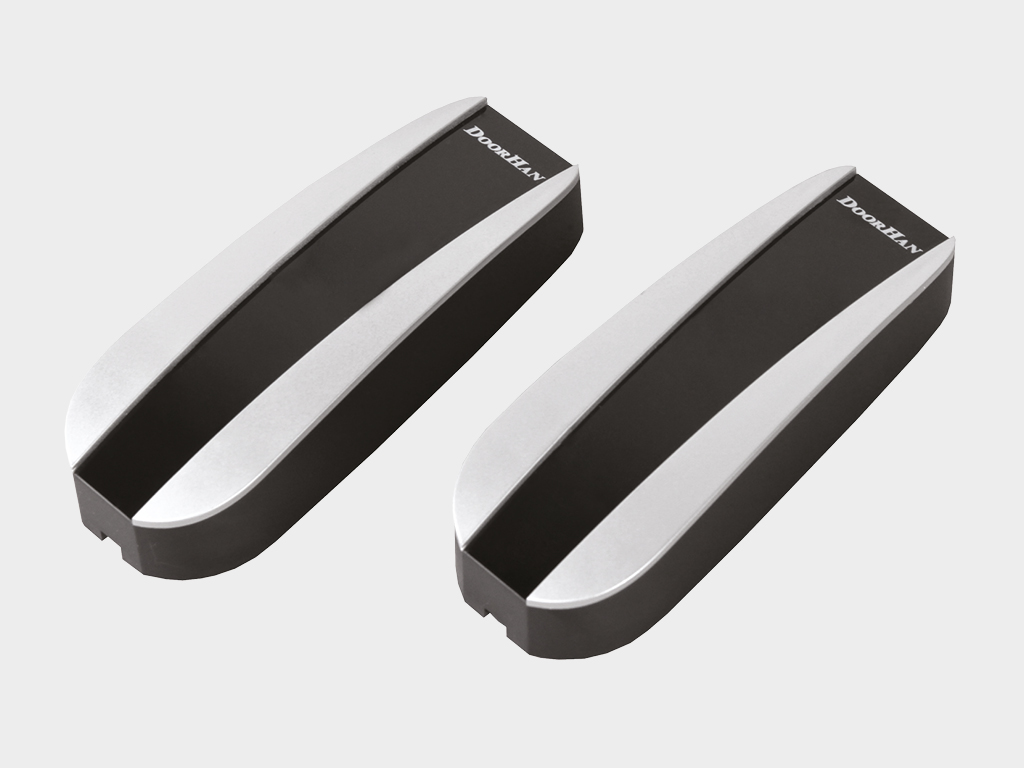

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

Signalni chiqaruvchi svetodiodli lampa antennali LAMP-PRO.

Technical description

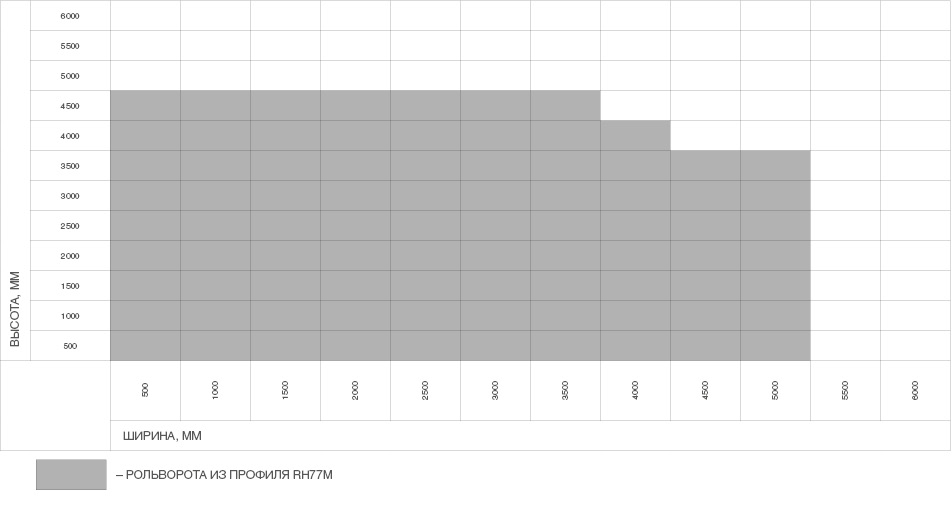

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

1 000–4 500

Ширина проема, мм

1 000–5 200

Максимальная площадь полотна, м²

Притолока, мм

250 dan boshlab (yuza o‘rnatish turi uchun)

Пристенки, мм

83 dan boshlab (yuza o‘rnatish turi uchun)

Yon qopqoq RK250S, RK300, RSK300, RSK330, RK375
Podshipnik suporti BS100, BS42
Yo‘naltiruvchi rolik RU77 (RV77)
Podshipnik BR28, BR42
Universal kapsula KP60, KPU60, KPU70, KPU70S, KPU102
Okktagon val RV60, RV70, RV102
Rigel halqasi RD60, RD70
Himoya korobi RB250, RB300, RB330, RB375
Avtomatik qulflash RB4
Ichki valli elektrdrayver
Drayverni o‘rnatish plastinasi BU100K
Yo‘naltiruvchi profil RG83MS, RG90E, RG90MS, RG100
Qopqoq PB14
Yon qulflash SL77
Oxirgi profil RA77EM, RA77KN, RA70E
Profil (polotno) RH77M
Kalitli o‘chagich SWM, SWK
Tugmachali o‘chagich SWB, SWH

Kordli qo‘l drayveri bilan ro‘levorta. Kordli drayver ro‘ltavalarni 40 kg gacha bo‘lgan polotno og‘irlikda, mustahkam po‘lat simni ishlatish orqali ko‘taradi.

Kuchli valikli qo‘l drayveri bilan ro‘levorta. Valikli drayver ro‘ltavalarni 30 kg gacha bo‘lgan polotno og‘irlikda ko‘tarishga imkon beradi. Valikni soat strelkasi bo‘yicha aylantirishda polotno ko‘tariladi, soat strelkasiga qarshi aylantirishda esa pastga tushadi.

Ro‘levorta prujinali-inersiyali mexanizm bilan. Prujinali-inersiyali mexanizm 60 kg gacha bo‘lgan polotno og‘irlikdagi ro‘ltavalar uchun qo‘llaniladi. Ro‘ltavalar qo‘l bilan oson ko‘tariladi va tezda o‘z og‘irligi bilan pastga tushadi, chunki ro‘ltavalar polotnosining og‘irligi valda o‘rnatilgan torsion prujina bilan muvozanatlangan bo‘ladi.

Параметр	Значение	Примечание
Материал	Alüminiy, pena
Вес профиля, кг/(п/м)	0,37
Вес профиля, кг/м²	4,8
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5 200
Максимальная площадь полотна, м²	18

To‘g‘ri o‘rnatilgan va ishlatilgan ro‘ltavalar ularning ishonchliligi va uzoq umrini ta'minlaydi. Ro‘ltavalarining xizmat muddatini uzaytirish uchun ushbu ko‘rsatmalarga rioya qiling.

1. Ro‘ltavalar va ro‘levortalarni o‘rnatish DoorHan konsernida ta'lim olgan malakali mutaxassislar tomonidan amalga oshirilishi kerak.

2. Mahsulotni o‘rnatish DoorHan konsernining o‘rnatish bo‘yicha ko‘rsatmalari va texnik hujjatlari bilan qat'iyan mos ravishda amalga oshirilishi kerak.

3. Ro‘ltavalar silliq tarzda, qisqarishlar va turtkilarsiz ochilishi kerak.

4. Konstruktsiyalarni ko‘tarish va tushirish uchun faqat ushbu maqsadlar uchun mo‘ljallangan boshqaruv tizimi ishlatilishi kerak.

5. Ro‘ltavalarni ochish uchun 100 N dan ortiq kuch qo‘llamang..

6. Ro‘ltavalar polotnosining qisman ko‘tarilishi yoki tushirilishi tavsiya etilmaydi, ayniqsa katta konstruktsiyalar (3 000 × 2 000 mm dan katta o‘lchamdagi) uchun.

7. Konstruktsiyada mexanik qulflash yoki burkashdan foydalanilganda, qulflash yopiq holatda polotnoni ko‘tarish taqiqlanadi.

8. Kardan drayveridan foydalanilganda, aylantirishda valikni 45° burchak ostida ushlab turish kerak. EN 12453 yoki 12604 standarti bo‘yicha qo‘l kuchi 390 N ga ruxsat beriladi. Katta ro‘ltavalar bilan ishlashda, favqulodda qo‘l drayveri (eshelon, kardang) faqat yopish uchun mo‘ljallangan.

9. Avtomatik drayverdan foydalanishda, drayverga ilova qilingan ko‘rsatmalarga amal qilish kerak.

10. Bolalarga ro‘ltavalarni boshqarish qurilmalariga (tugmachalar, pultlar) yaqinlashishga ruxsat bermang.

11. Ro‘ltavalar ochilayotganda yoki yopilayotganda odamlar va hayvonlar ro‘ltavalar ta'sir zonasida bo‘lmasligini nazorat qiling.

12. Konstruktsiya ishlayotgan paytda uning ostida bo‘lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

13. Ro‘ltavalarni zarbalarga duchor qilmang va ularning erkin ochilishiga va yopilishiga to‘sqinlik qilmang.

14. Ro‘ltavalar polotnosi pro‘emda harakatlanayotganda, tashqi ob'ektlarning mavjud emasligiga e'tibor bering, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.

15. Qo‘shimcha jihozlar yoki aksessuarlarni o‘rnatish, shuningdek, alohida qismlarni mustaqil ravishda almashtirish yoki sozlash taqiqlanadi, agar ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirilsa (maslahatlashishni muammo yuzasidan aniq tasvirlangan va hujjatlashtirilgan murojaat sifatida hisoblash kerak).

16. Qishki vaqtda, agar ro‘ltavalar yoki ro‘levorotalar konstruktsiyasining qismlari muzlab qolgan bo‘lsa, polotnoni ko‘tarishdan yoki tushirishdan oldin konstruktsiyaning polotnosini kontur bo‘yicha urib, muzdan to‘liq ozod bo‘lishini ta'minlash kerak. Ayniqsa, mahsulotning pastki paneli va deraza to‘pasi yoki pol bilan bog‘lanish joyining holatiga diqqat qaratish lozim, chunki bu joylar ham tozalangan bo‘lishi kerak.

17. Ro‘ltavalarni muntazam texnik xizmat ko‘rsatish zarur, yiliga kamida bir marta.

18. Agar rulonli panjaralardan belgilangan maqsadda foydalanilmasa yoki ishlab chiqaruvchi tomonidan tavsiya etilgan o‘lchamlardan kattaroq konstruktsiyalar ishlatilsa, ishlab chiqaruvchi ularning butunligi va to‘g‘ri ishlashiga javobgar emas.

19. Rulonli panjaralar yoki rulonli eshik konstruktsiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.

Упаковка в картон	Характеристики упаковки
Описание	Rulonli eshiklarning qadoqlanishi havo pufakchalari plyonkasi va besh qavatli oq kartondan iborat; to‘r va qutichalar pufakchalari plyonkaga o‘ralib, keyin karton bilan o‘raladi va quti shaklida to‘plangan bo‘ladi; karton qadoqlanishining ustki qismi ikki qatlam strech-plyonka bilan qoplangan va kompaniya logotipi tushirilgan skotch bilan mahkamlangan.
Высота, мм	250–375
Ширина, мм	250–375
Длина, мм	1 000–6 000

Qo‘shimcha tavsif print

Polotni RHE78G panjara profil bilan kombinatsiya qilish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

Yuza o‘rnatish. Yuza o‘rnatish eng ko‘p uchraydigan usul bo‘lib, uning amalga oshirilishi uchun quti uchun nişni tayyorlashga oid mehnat talab qiluvchi tayyorlov ishlarini bajarish zarurati yo‘q. Yuza o‘rnatish turida ro‘ltavalar yoki ro‘levortalar qutisi va rolikli polotno o‘tish joyi ustiga o‘rnatiladi, yo‘naltiruvchi profillar esa uning ikkala tomoniga o‘rnatiladi. Yopiq ro‘ltavalar o‘tish joyini to‘liq yopib, devor yuzasi bilan deyarli bir tekisda joylashadi.

Ichki o‘rnatish, quti tashqarida. Ichki o‘rnatish ro‘levorotalar elementlarini deraza yoki eshik o‘tish joyidagi nişaga joylashtirish imkonini beradi. Ichki o‘rnatish amalga oshirilganda, eshiklar va derazalar quti o‘rnatilgan tomondan qarama-qarshi yo‘nalishda ochilishi kerak.

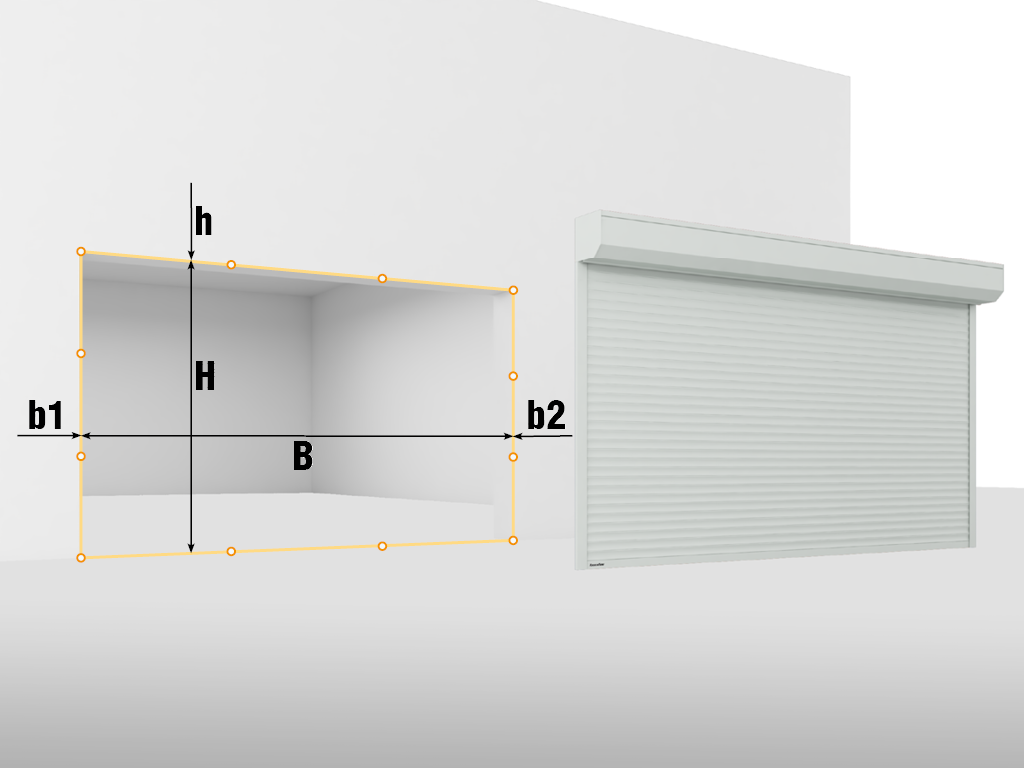

Yuza o‘rnatish uchun o‘lchov parametrlari: H — o‘tish joyining balandligi (maksimal), mm; B — o‘tish joyining kengligi (maksimal), mm; h1 — o‘sha joyning balandligi (minimal), mm; b1 va b2 — o‘ng va chap yon tomondagi masofalar (minimal), mm. Ichki o‘rnatish uchun o‘lchov parametrlari: H — o‘tish joyining balandligi (minimal), mm; B — o‘tish joyining kengligi (minimal), mm. O‘lchovlarni olish uchun o‘lchov lenta, qurilish darajasi yoki elektron o‘lchov qurilmalari foydalanish tavsiya etiladi. Har bir parametrni o‘lchash kamida uch nuqtada amalga oshirilishi kerak. Ichki o‘rnatish uchun konstruksiyalarni o‘lchashda devorlarning notekisligini hisobga olib, o‘lchovlarni 5–10 mm ga qisqartirish tavsiya etiladi.
Tayyorlangan o‘tish joylari quyidagi talablar bilan mos bo‘lishi kerak: o‘tish joylari to‘g‘ri burchakli shaklda bo‘lishi lozim; o‘tish joyining yuzasi tekis va silliq bo‘lishi, gips eritmasining to‘kilishi yoki yoriqlar bo‘lmasligi kerak; devor mustahkam, bo‘shliqsiz (beton, metall, to‘liq g‘isht) bo‘lishi zarur; agar g‘isht bo‘shliqli bo‘lsa, o‘tish joyini metall burchak bilan o‘rash tavsiya etiladi; konstruktsiyalarni o‘rnatish joylaridagi ichki va tashqi devorlarning tekisligi ta'minlanishi, chiqqan yoki chuqurlashgan joylar bo‘lmasligi kerak; ishchi yuzalarning vertikal va gorizontaldan og‘ishishi bir metrga 1,5 mm dan oshmasligi, lekin 5 mm dan ko‘p bo‘lmasligi kerak, diagonallar orasidagi farq esa 5 mm dan oshmasligi lozim.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Rolikli panjurlar va panjurlarni o'rnatish bo'yicha ko'rsatmalar

PDF

Rolikli panjurni ishlatish bo'yicha ko'rsatmalar va kafolat kartasi

PDF

Rolikli panjur tizimlari uchun xizmat ko'rsatish kitobi

PDF

"Ko'pik bilan to'ldirilgan profillarning o'g'rilikka chidamliligi" muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati "Alyuminiy profillardan yasalgan rolikli panjurlar"

PDF

Muvofiqlik sertifikati "Metal profillardan yasalgan rolikli eshiklar"

PDF

"Rolikli prokatlangan metall profillar" muvofiqlik sertifikati

PDF

Rolikli eshik pasporti

PDF

RH77M ko'pik bilan to'ldirilgan profildan tayyorlangan rolikli panjur uchun montaj chizmasi

PDF

DWG

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan rolet tizimlari uchun 1 yil davomida mahsulotni sotib olishdan boshlab ishlash kafolati taqdim etiladi. Agar bo‘yoq qoplamasi iqlim omillari, tabiat hodisalari, mayda zarrachalar yoki boshqa agressiv moddalarning chiqishi, foydalanish jarayonida yuzaga kelgan chizish va chiplar natijasida shikastlansa, bo‘yoq qoplamasiga bo‘lgan kafolat o‘z kuchini yo‘qotadi.
