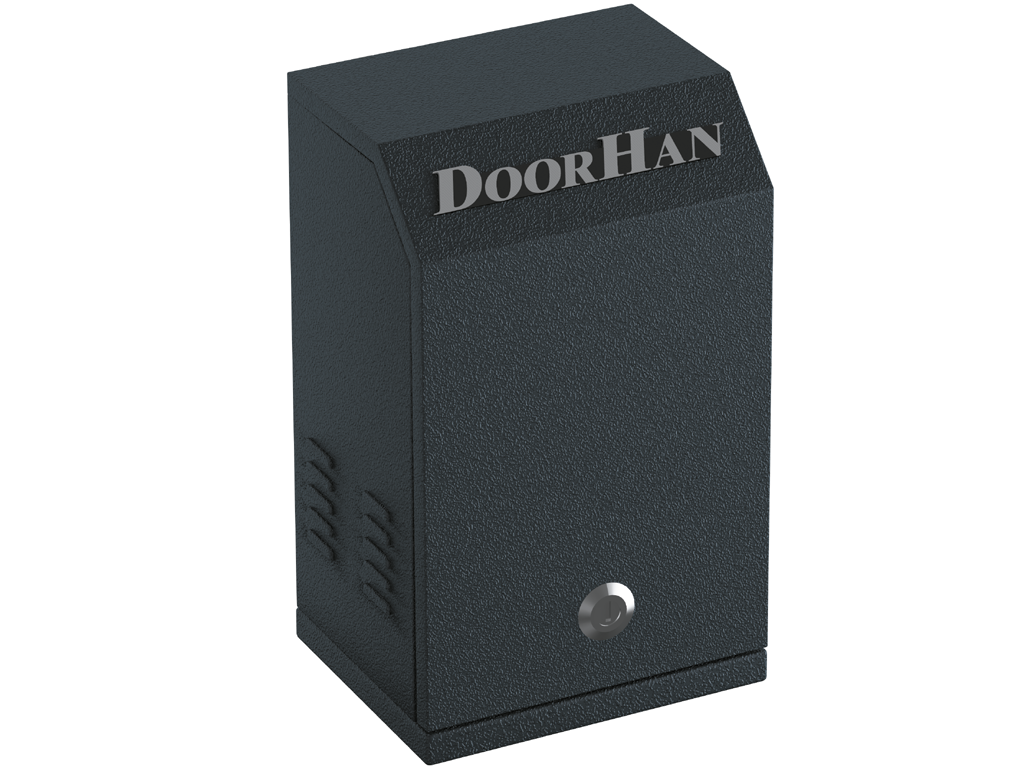

Sanoat yuvish eshiklari uchun drayverlar SLIDING-3000-380V va SLIDING-5000

Elektromexanik drayver SLIDING-3000-380V sanoat yuvish eshiklarini avtomatlashtirish uchun mo'ljallangan bo'lib, uning og'irligi 3 000 kg gacha, SLIDING-5000 esa 5 000 kg gacha og'irlikka ega eshiklar uchun ishlatiladi. Ushbu drayverlar qattiq iqlim sharoitlarida foydalanish uchun maxsus ishlab chiqilgan bo'lib, qo'shimcha isitish qurilmasini o'rnatish orqali drayverlarni -40 °C dan +55 °C gacha bo'lgan harorat oralig'ida ishlatish imkonini beradi.
Qo'llanilish sohasi:
Afzalliklar
Antivandal korpusi
Po'latdan yasalgan antivandal korpus motor va boshqaruv blokini ishonchli himoya qiladi.
Kuchli motor
Kuchli motor maksimal samarali kuchni ta'minlaydi.
Ichki qabul qiluvchi
Drayverni masofaviy boshqarish uchun platalarga 433 MHz chastotada ishlovchi qabul qiluvchi o'rnatilgan bo'lib, unga 60 ta pultgacha o'rnatish mumkin.
Fotoelektrik sensorlar va signal chirog'ini ulash imkoniyati
Ichki boshqaruv blokiga xavfsizlikni ta'minlash maqsadida fotoelektrik sensorlar (eshikni ochish va yopish uchun), shuningdek, signal chirog'i va sirena ulanishi mumkin.
Antivandal korpusi
Po'latdan yasalgan antivandal korpus motor va boshqaruv blokini ishonchli himoya qiladi.
Kuchli motor
Kuchli motor maksimal samarali kuchni ta'minlaydi.
Ichki qabul qiluvchi
Drayverni masofaviy boshqarish uchun platalarga 433 MHz chastotada ishlovchi qabul qiluvchi o'rnatilgan bo'lib, unga 60 ta pultgacha o'rnatish mumkin.
Fotoelektrik sensorlar va signal chirog'ini ulash imkoniyati
Ichki boshqaruv blokiga xavfsizlikni ta'minlash maqsadida fotoelektrik sensorlar (eshikni ochish va yopish uchun), shuningdek, signal chirog'i va sirena ulanishi mumkin.
Dizayn
Таблица
Mexanik cheklovchi tugmacha
Mexanik cheklovchi tugmacha

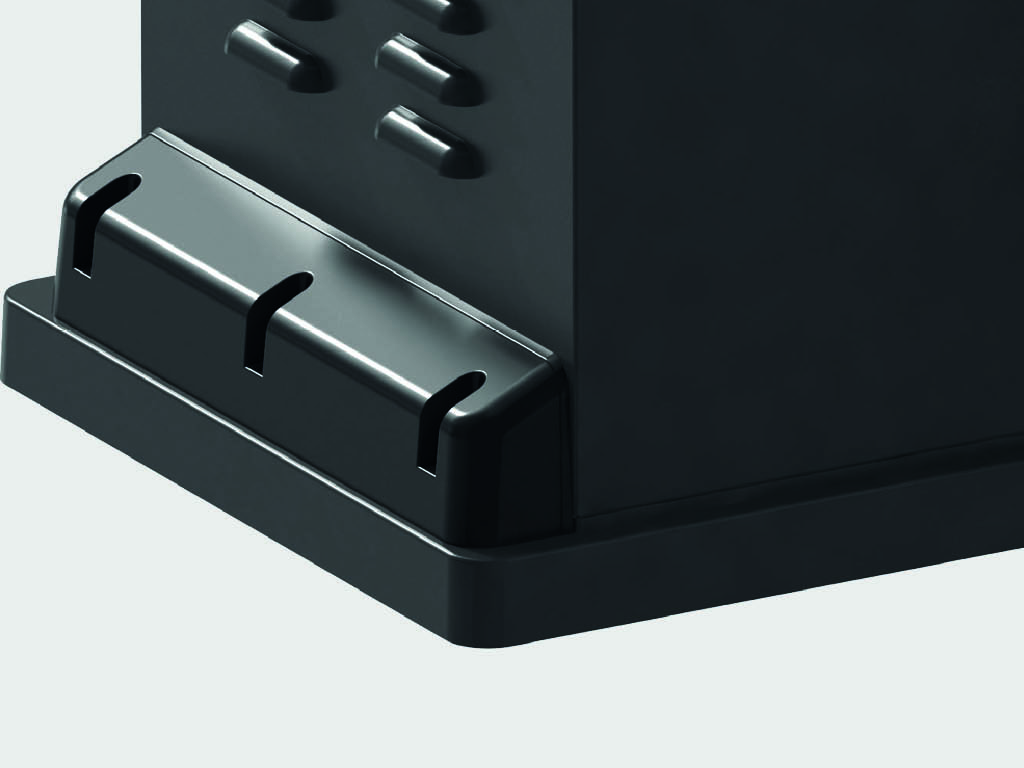

Mustahkam montaj asosiga o'rnatish
Mustahkam montaj asosiga o'rnatish

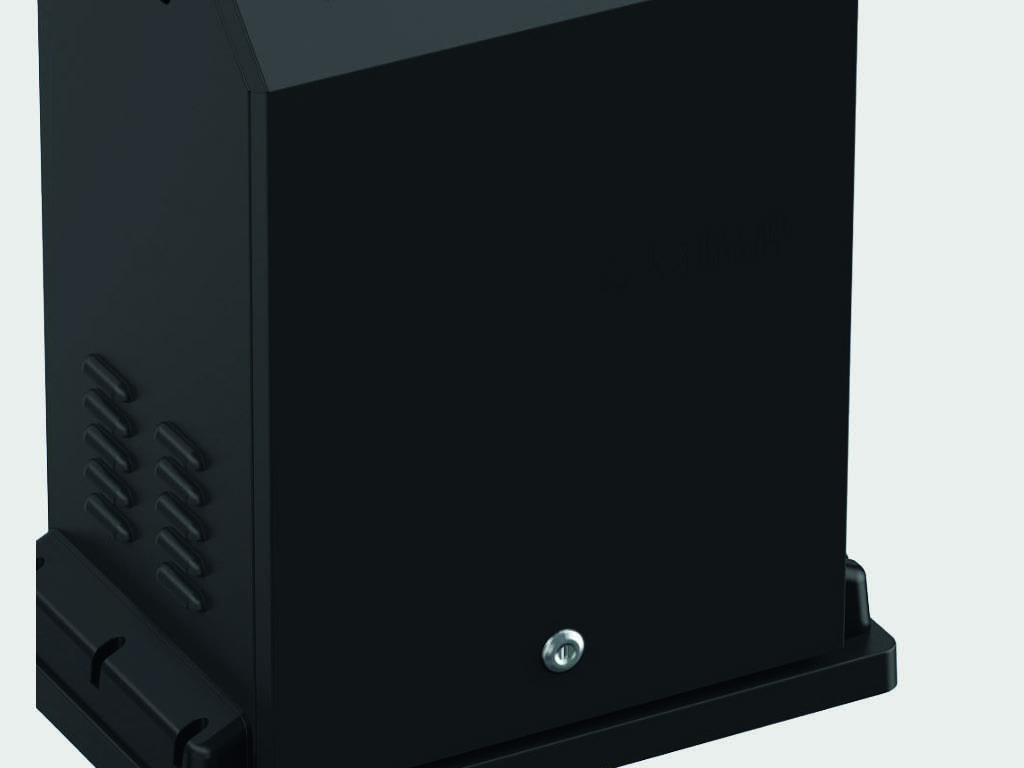

Po'latdan yasalgan antivandal korpus motor va boshqaruv blokini ishonchli himoya qiladi
Po'latdan yasalgan antivandal korpus motor va boshqaruv blokini ishonchli himoya qiladi
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

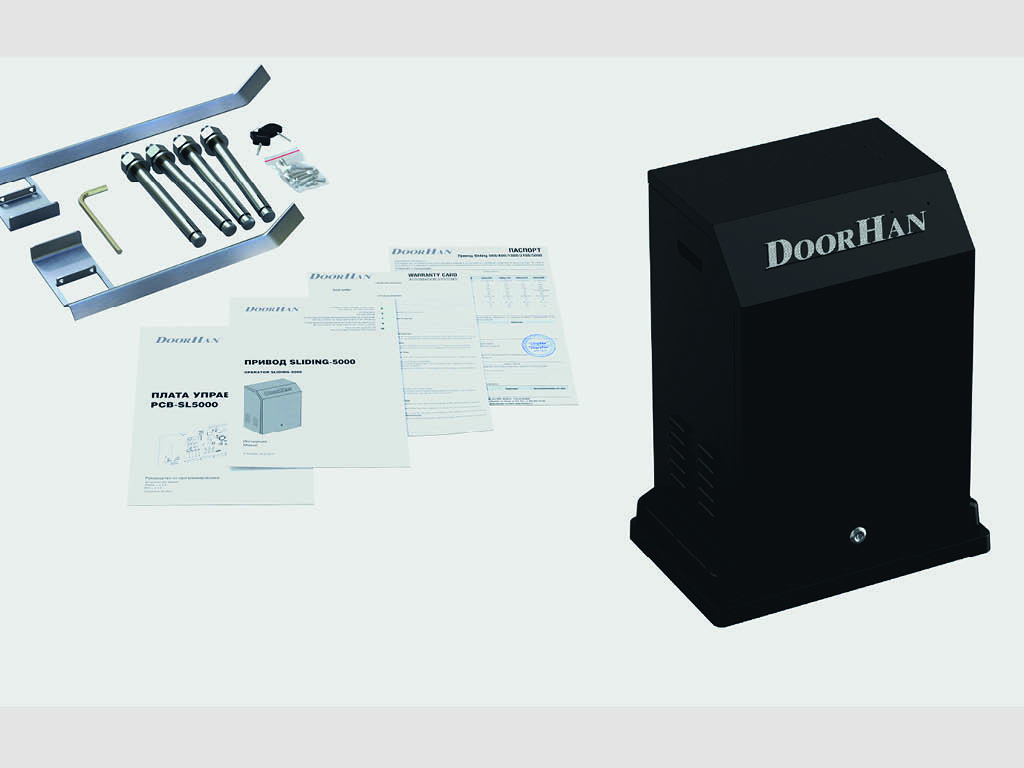

Drayver, cheklovchi tugmachalar, ajratish kaliti, o'rnatish elementlari.

Drayver, cheklovchi tugmachalar, ajratish kaliti, o'rnatish elementlari.

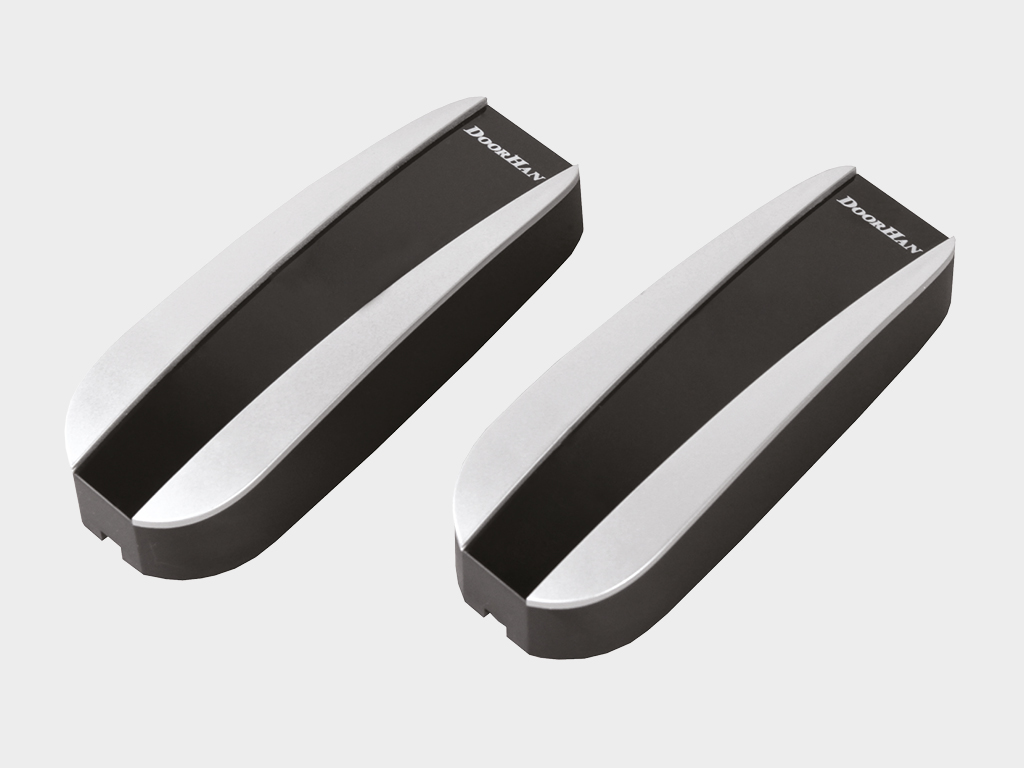

Xavfsizlik fotoelektrik sensorlari PHOTOCELL-N, infrqizil uzatkich va qabul qiluvchidan iborat.

Xavfsizlik fotoelektrik sensorlari PHOTOCELL-N, infrqizil uzatkich va qabul qiluvchidan iborat.

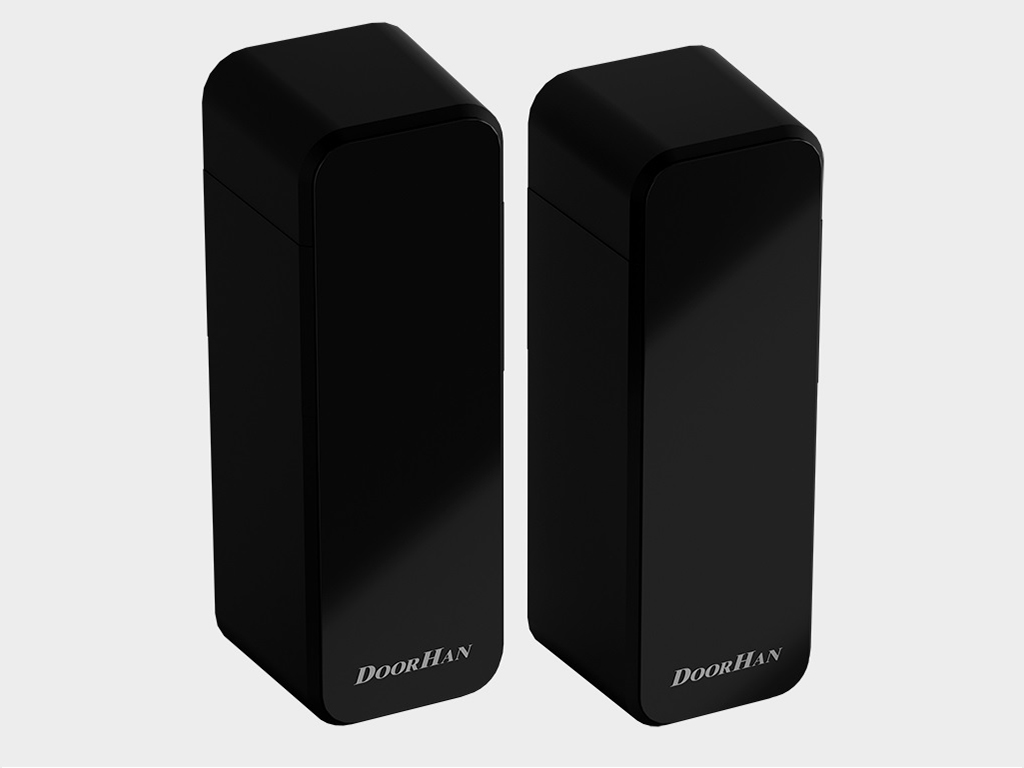

Simsiz xavfsizlik fotoelektrik sensorlari PHOTOCELL-PRO, asimmetrik eshik o'qlariga moslashadigan burama plataga ega bo'lib, infrqizil uzatkich va qabul qiluvchidan iborat.

Simsiz xavfsizlik fotoelektrik sensorlari PHOTOCELL-PRO, asimmetrik eshik o'qlariga moslashadigan burama plataga ega bo'lib, infrqizil uzatkich va qabul qiluvchidan iborat.

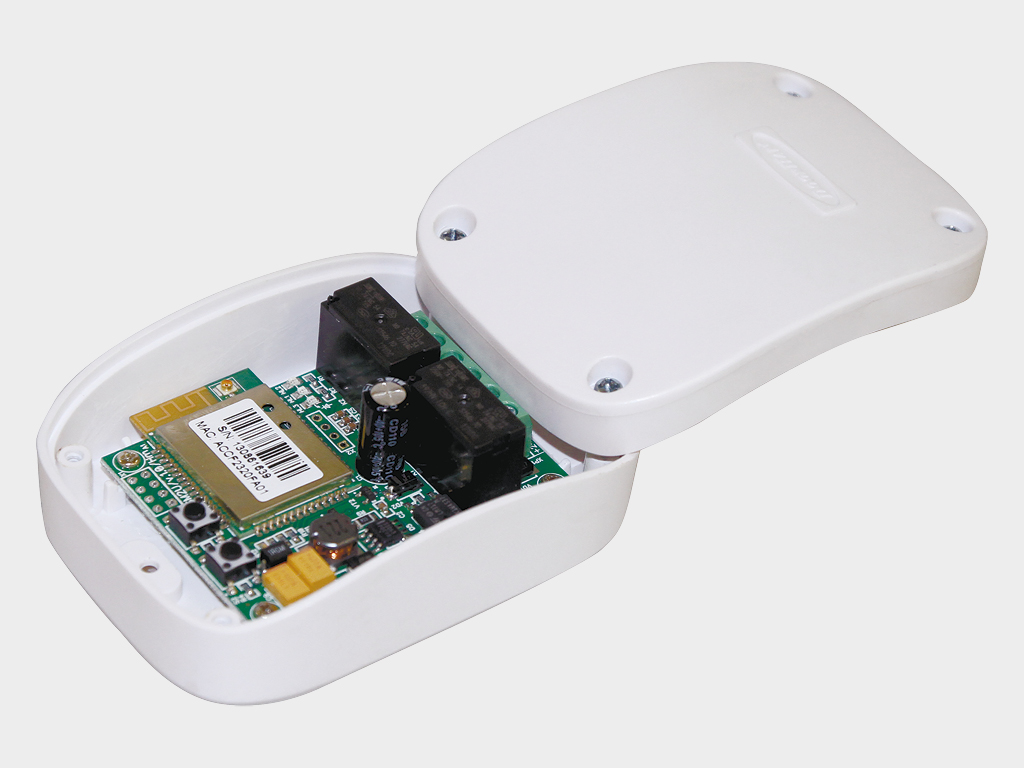

WI-FI moduli elektrodrayverlarni simsiz boshqarish (NO boshqaruv signalini ishlab chiqarish) uchun mo'ljallangan.

WI-FI moduli elektrodrayverlarni simsiz boshqarish (NO boshqaruv signalini ishlab chiqarish) uchun mo'ljallangan.

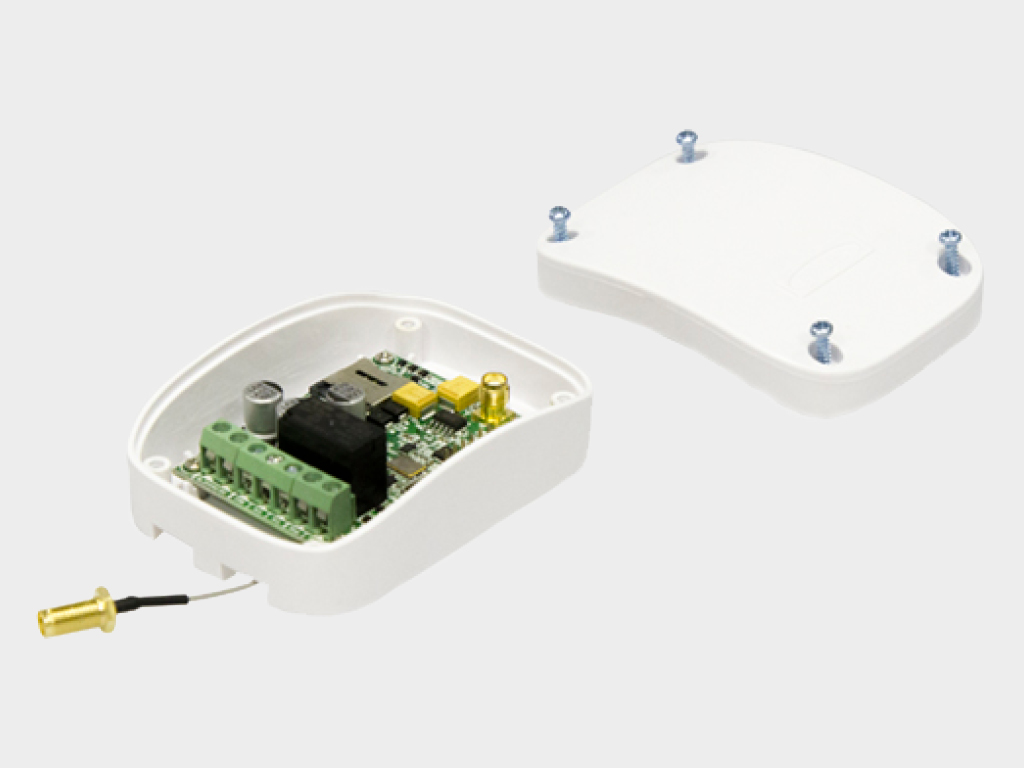

GSM moduli mobil telefon orqali signal qabul qilish va elektrodrayver yoki to'siqni ishga tushirish uchun boshqaruv komandalarini uzatish uchun mo'ljallangan.

GSM moduli mobil telefon orqali signal qabul qilish va elektrodrayver yoki to'siqni ishga tushirish uchun boshqaruv komandalarini uzatish uchun mo'ljallangan.

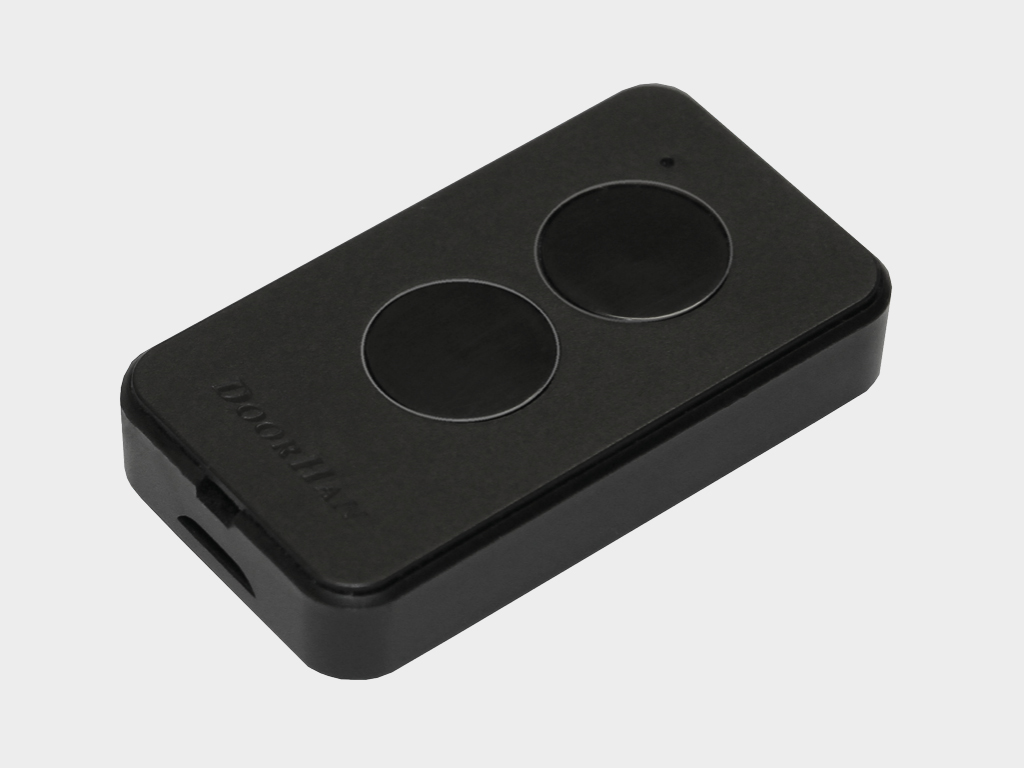

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

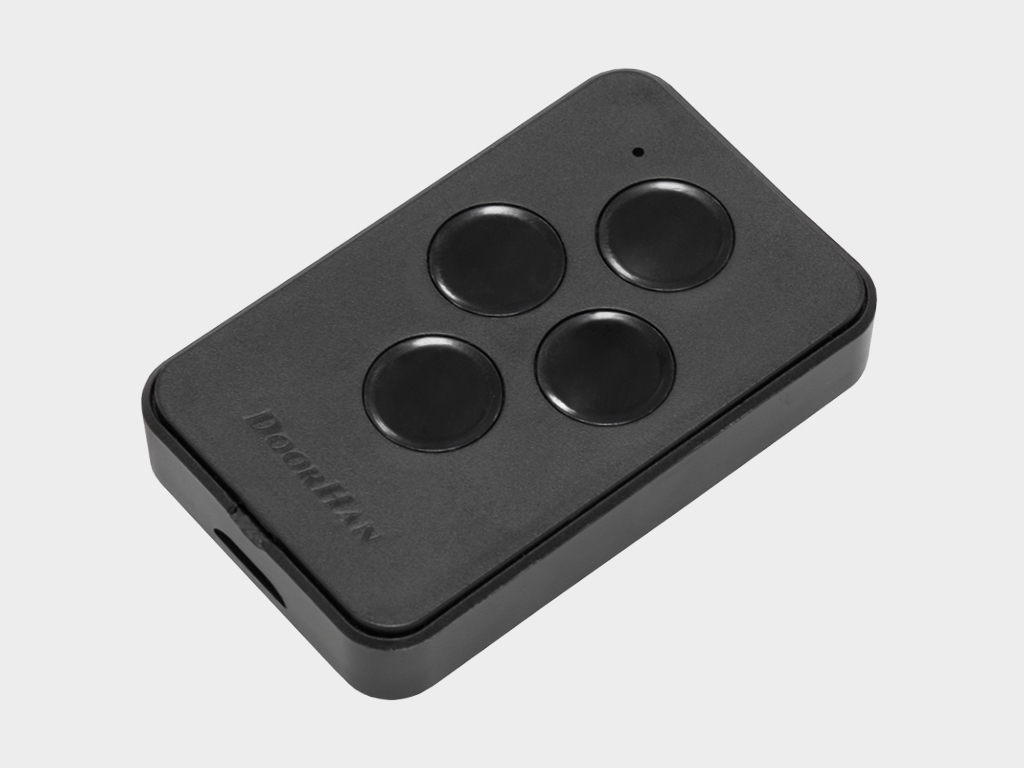

TRANSMITTER 4-PRO-BLACK pulti to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

TRANSMITTER 4-PRO-BLACK pulti to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

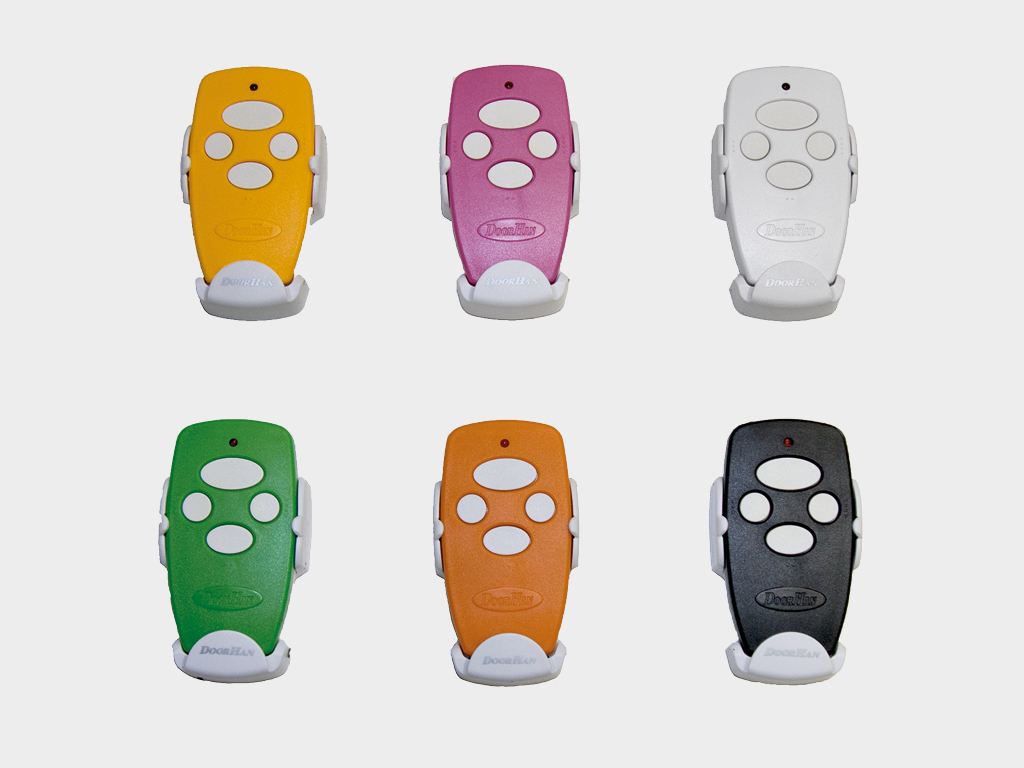

Rangli pultlar TRANSMITTER 4-COLOR to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

Rangli pultlar TRANSMITTER 4-COLOR to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

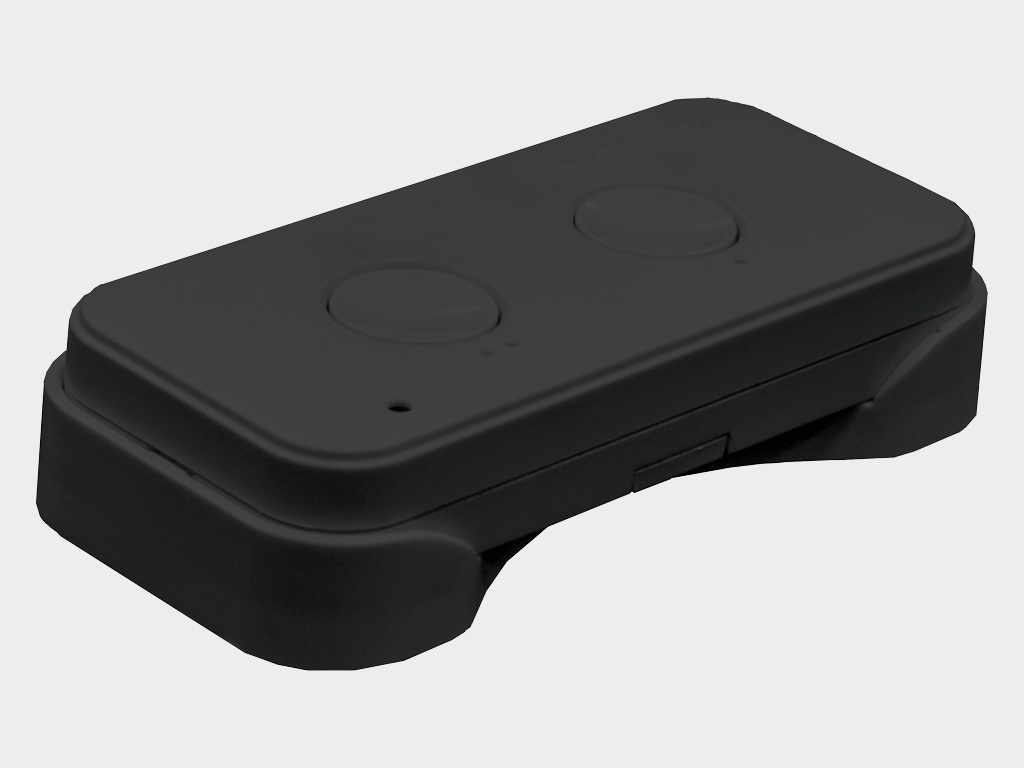

Simsiz boshqaruv tugmasi COMMAND-433 ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan. U mashina quyoshdan himoya qiluvchi qopqoqiga va shuningdek devorga o'rnatish uchun qulay kranşteyn bilan jihozlangan.

Simsiz boshqaruv tugmasi COMMAND-433 ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan. U mashina quyoshdan himoya qiluvchi qopqoqiga va shuningdek devorga o'rnatish uchun qulay kranşteyn bilan jihozlangan.

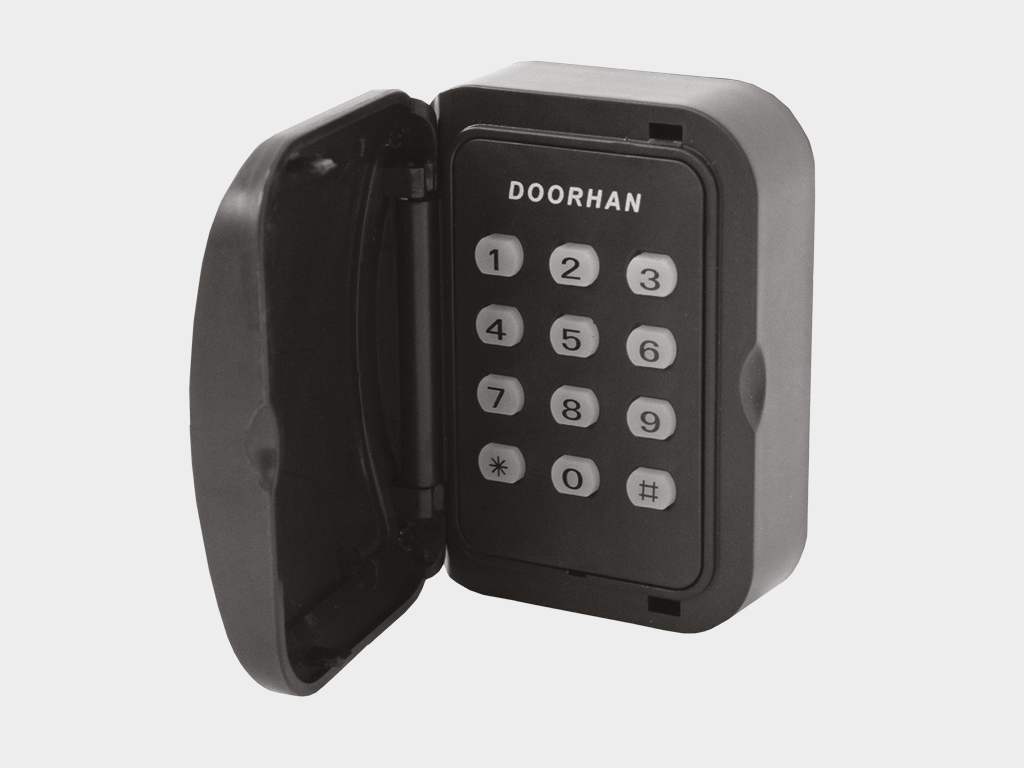

Kodli klaviatura KEYPAD, DoorHan brendining o'rnatilgan yoki tashqi qabul qiluvchisi bilan jihozlangan eshik drayverini masofadan boshqarish uchun mo'ljallangan.

Kodli klaviatura KEYPAD, DoorHan brendining o'rnatilgan yoki tashqi qabul qiluvchisi bilan jihozlangan eshik drayverini masofadan boshqarish uchun mo'ljallangan.

Kalit-tugma KEYSWITCH_N avtomatik tizimning boshqaruv blokiga boshqaruv komandasini kalitni burish orqali uzatish uchun ishlatiladi.

Kalit-tugma KEYSWITCH_N avtomatik tizimning boshqaruv blokiga boshqaruv komandasini kalitni burish orqali uzatish uchun ishlatiladi.

ANTENA-433 antennasi signalni kuchaytirish uchun mo'ljallangan. U qabul qiluvchi va uzatuvchi o'rtasida to'siqlar bo'lganda foydalaniladi.

ANTENA-433 antennasi signalni kuchaytirish uchun mo'ljallangan. U qabul qiluvchi va uzatuvchi o'rtasida to'siqlar bo'lganda foydalaniladi.

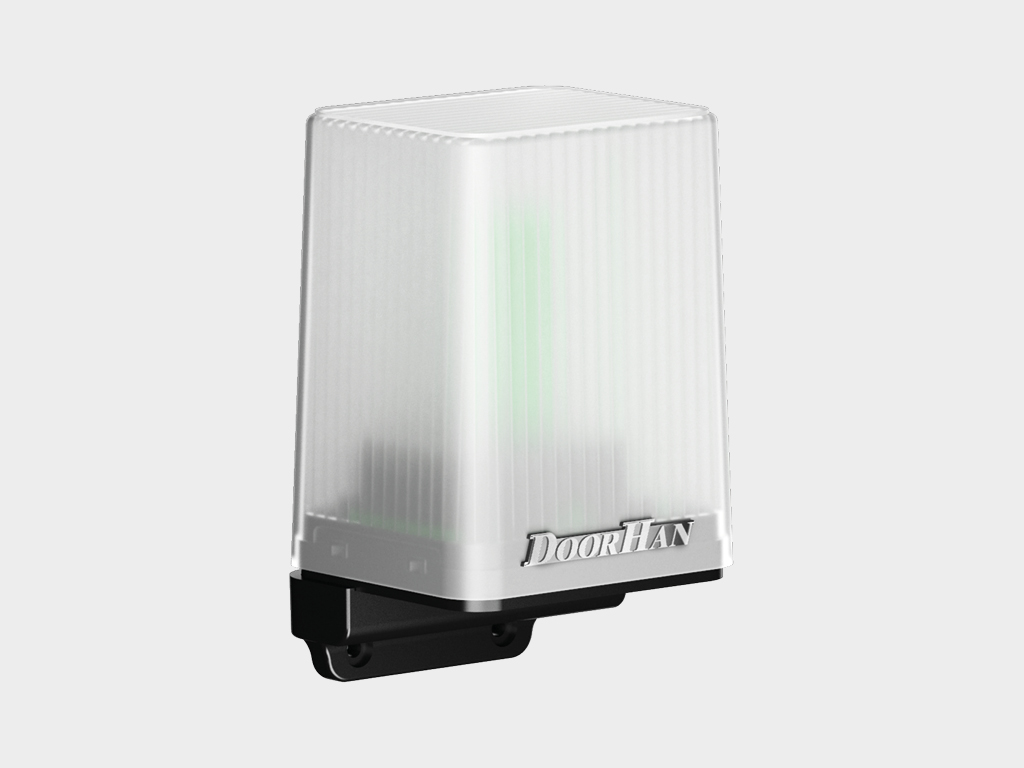

Signal chirog'i va antennali LED lampa LAMP-PRO eshikning harakati haqida ogohlantirish uchun mo'ljallangan.

Signal chirog'i va antennali LED lampa LAMP-PRO eshikning harakati haqida ogohlantirish uchun mo'ljallangan.

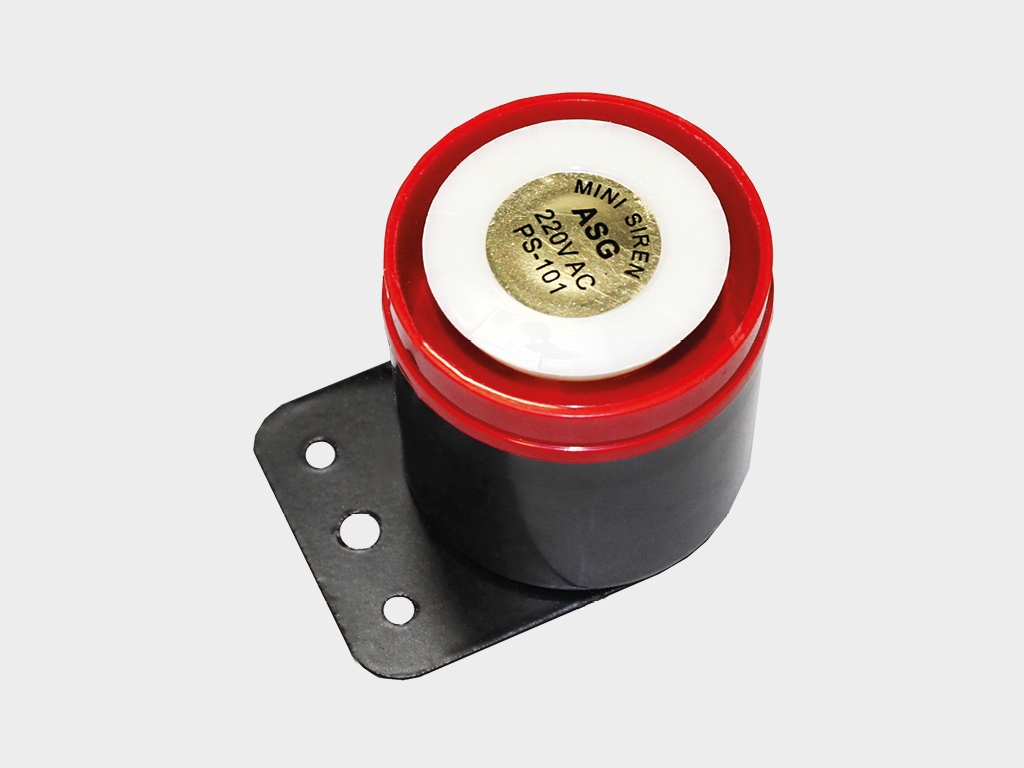

Sirena SIRENA eshikning harakati haqida ovozli ogohlantirish berish uchun mo'ljallangan.

Sirena SIRENA eshikning harakati haqida ovozli ogohlantirish berish uchun mo'ljallangan.

Isitish qurilmasi HEATER elektrodrayverlarni va to'siqlarni past harorat sharoitida ishlatish uchun isitish maqsadida mo'ljallangan.

Isitish qurilmasi HEATER elektrodrayverlarni va to'siqlarni past harorat sharoitida ishlatish uchun isitish maqsadida mo'ljallangan.

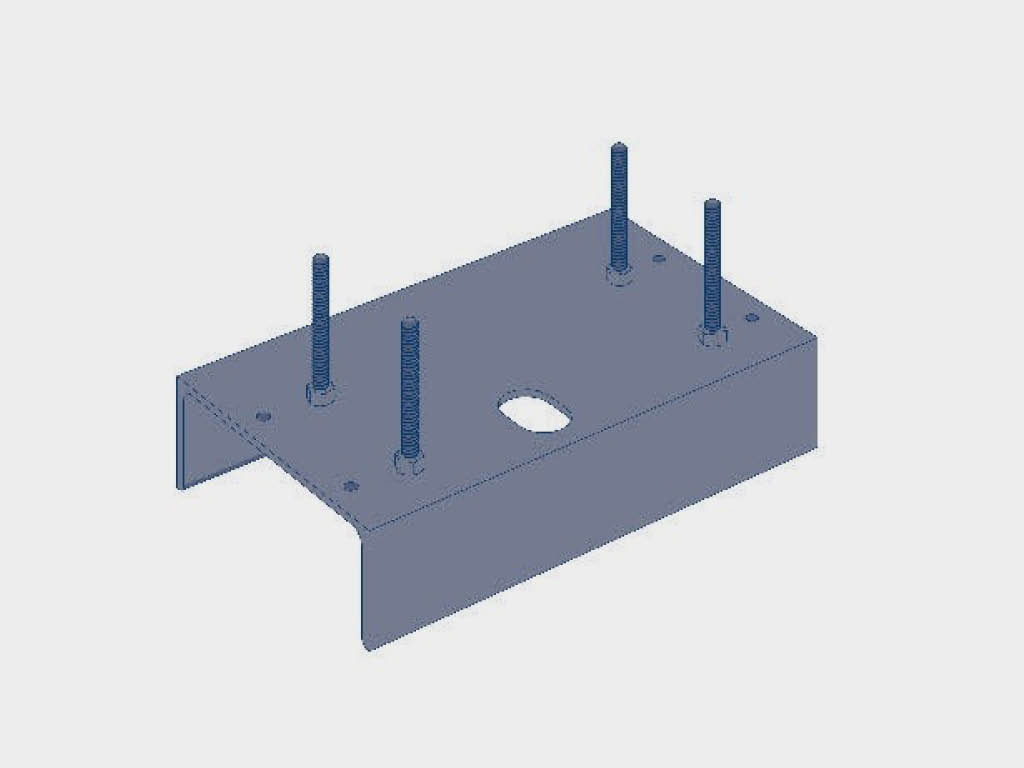

SLIDING-5000 drayverining montaj maydoni.

SLIDING-5000 drayverining montaj maydoni.

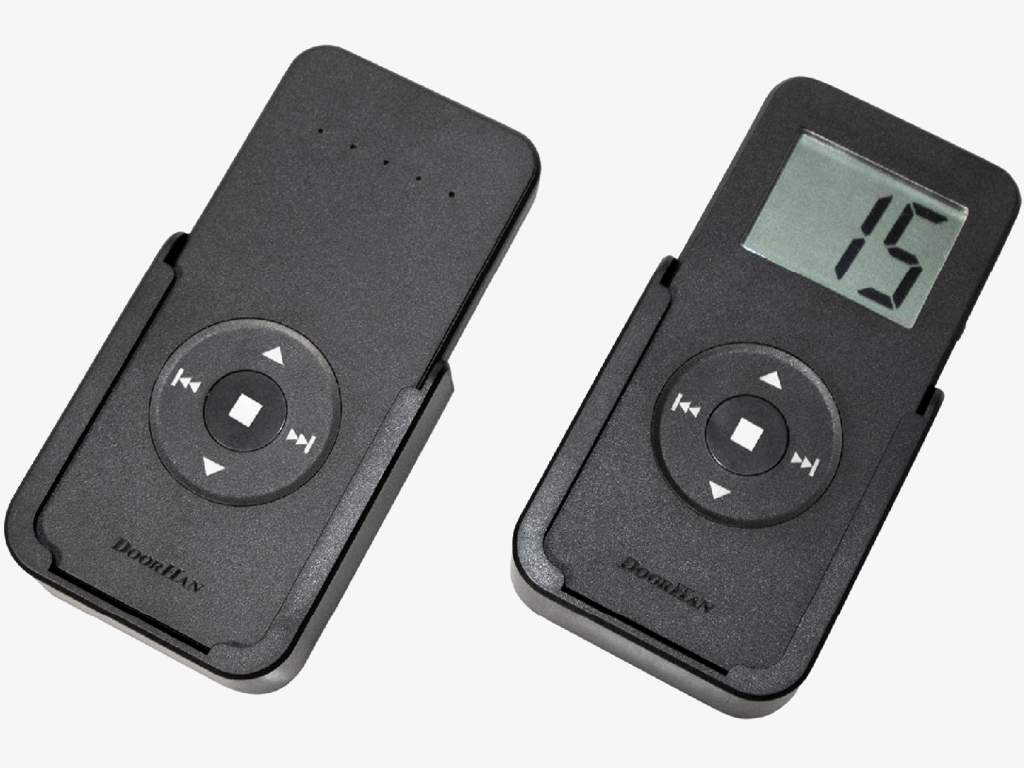

TRANSMITTER 5PRO-BLACK, 15PRO-BLACK va 15TIMER-PRO-BLACK pultlari 2021 yildan boshlab ishlab chiqarilgan barcha DoorHan avtomatikasini masofadan boshqarish uchun mo'ljallangan. Ular drayverning radiopriyomchisida ikki xotira katakchasini egallaydi. Ushbu pultlar yordamida beshta/yigirmata qurilmani bir vaqtda yoki alohida boshqarish imkonini beradi.

TRANSMITTER 5PRO-BLACK, 15PRO-BLACK va 15TIMER-PRO-BLACK pultlari 2021 yildan boshlab ishlab chiqarilgan barcha DoorHan avtomatikasini masofadan boshqarish uchun mo'ljallangan. Ular drayverning radiopriyomchisida ikki xotira katakchasini egallaydi. Ushbu pultlar yordamida beshta/yigirmata qurilmani bir vaqtda yoki alohida boshqarish imkonini beradi.

Technical description
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр Значение Примечание
Максимальный вес полотна ворот, кг 3 000/5 000
Напряжение питания, В 380-400/220–240
Максимальное усилие, Н 170/220
Мощность, Вт 1 680/2 350
Диапазон рабочих температур, °С -40…+55
Интенсивность использования, % 100/100 Harorat t = 20 °C da
Класс защиты IP 44/44

– Drayverni o'rnatishdan oldin, eshiklarning silliq ishlashiga ishonch hosil qiling. – Ishlatish joyining iqlim sharoitlari drayverning texnik xususiyatlariga mosligini tekshirish zarur. – Jihozlarni tez yonuvchi moddalar yoki xavfli muhitlar mavjud bo'lgan joylarga o'rnatish taqiqlanadi. – Eshik harakati paytida harakatlanuvchi va harakatsiz drayver qismlari orasida buyumlarning siqilib qolmasligiga ishonch hosil qiling. – Drayverning nosozliklaridan saqlanish maqsadida faqat DoorHan kompaniyasining qo'shimcha aksessuarlaridan foydalaning. – Elektr motorini ajratilgan holatda qoldirmang. – Drayverni ta'mirlash yoki sozlash zarur bo'lsa, foydalanmang. – Elektr drayverini ishga tushirishdan oldin, uning harakatlanish zonasi orqali tashqi buyumlar yo'qligiga ishonch hosil qiling. – Eshik orqali o'tish faqat drayver o'chirilgan holda ruxsat etiladi. – Drayver va uning qismlaridan bolalar foydalanishiga ruxsat bermang. – Avtomatik qismga o'zgartirishlar kiritish taqiqlanadi.

Упаковка в картон Характеристики упаковки
Состав Plenka, karton quti
Длина, мм 415
Ширина, мм 325
Высота, мм 640
Qo‘shimcha tavsif print

Yuguruvchilar uchun o‘tish funksiyasi, eshikni 1 metrga ochishga imkon beradi, agar kalitka mavjud bo‘lmasa, foydalanuvchilarni o‘tkazish uchun.

Ichki boshqaruv bloki ko'plab qo'shimcha aksessuarlarni ulash va eng talabgir funksiyalarni sozlash imkonini beradi.

Elektr energiyasi yo'qligida drayverda ajratish kaliti o'rnatilgan bo'lib, bu eshikni qo'lda ochish imkonini beradi.

Kuchli motor, o'rnatilgan majburiy sovutish tizimi bilan, drayverning 100% samarali ishlashini ta'minlaydi.

Installation
Montaj usullari

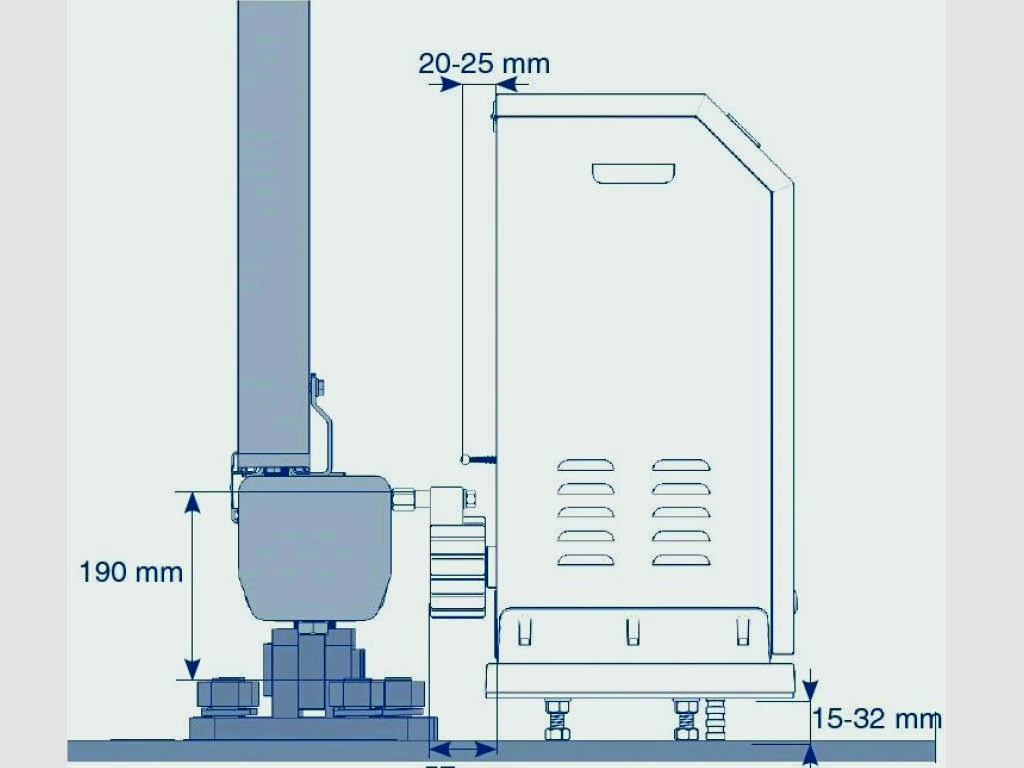

Montaj plastinasiga o'rnatiladi, u beton asosga ankerni ishlatib mustahkamlanadi.
Montaj plastinasiga o'rnatiladi, u beton asosga ankerni ishlatib mustahkamlanadi.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Avtomatlashtirishni o'rnatish, xavfsizlik choralari va texnik xizmat ko'rsatish bo'yicha ogohlantirishlar va tavsiyalar

O'rnatish va foydalanish qo'llanmasi SLIDING-5000

O'rnatish va foydalanish qo'llanmasi SLIDING-3000-380V

Xizmat kitob

Sertifikat

Gabarit chizmasi

Kafolat majburiyatlari print

Mijozga drayverning ishlashiga 3 yil davomida kafolat beriladi, bu kafolat mahsulotni sotib olgan kundan boshlab amal qiladi. Dilerlarga kafolat muddatini o'zgartirish huquqi berilgan.

Dizayn
Таблица
Mexanik cheklovchi tugmacha
Mexanik cheklovchi tugmacha
Mustahkam montaj asosiga o'rnatish
Mustahkam montaj asosiga o'rnatish
Po'latdan yasalgan antivandal korpus motor va boshqaruv blokini ishonchli himoya qiladi
Po'latdan yasalgan antivandal korpus motor va boshqaruv blokini ishonchli himoya qiladi
Equipment
Bazaviy to'plam
Drayver, cheklovchi tugmachalar, ajratish kaliti, o'rnatish elementlari.

Drayver, cheklovchi tugmachalar, ajratish kaliti, o'rnatish elementlari.

Qo'shimcha to'plam
Xavfsizlik fotoelektrik sensorlari PHOTOCELL-N, infrqizil uzatkich va qabul qiluvchidan iborat.

Xavfsizlik fotoelektrik sensorlari PHOTOCELL-N, infrqizil uzatkich va qabul qiluvchidan iborat.

Simsiz xavfsizlik fotoelektrik sensorlari PHOTOCELL-PRO, asimmetrik eshik o'qlariga moslashadigan burama plataga ega bo'lib, infrqizil uzatkich va qabul qiluvchidan iborat.

Simsiz xavfsizlik fotoelektrik sensorlari PHOTOCELL-PRO, asimmetrik eshik o'qlariga moslashadigan burama plataga ega bo'lib, infrqizil uzatkich va qabul qiluvchidan iborat.

WI-FI moduli elektrodrayverlarni simsiz boshqarish (NO boshqaruv signalini ishlab chiqarish) uchun mo'ljallangan.

WI-FI moduli elektrodrayverlarni simsiz boshqarish (NO boshqaruv signalini ishlab chiqarish) uchun mo'ljallangan.

GSM moduli mobil telefon orqali signal qabul qilish va elektrodrayver yoki to'siqni ishga tushirish uchun boshqaruv komandalarini uzatish uchun mo'ljallangan.

GSM moduli mobil telefon orqali signal qabul qilish va elektrodrayver yoki to'siqni ishga tushirish uchun boshqaruv komandalarini uzatish uchun mo'ljallangan.

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

TRANSMITTER 4-PRO-BLACK pulti to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

TRANSMITTER 4-PRO-BLACK pulti to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

Rangli pultlar TRANSMITTER 4-COLOR to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

Rangli pultlar TRANSMITTER 4-COLOR to'rtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

Simsiz boshqaruv tugmasi COMMAND-433 ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan. U mashina quyoshdan himoya qiluvchi qopqoqiga va shuningdek devorga o'rnatish uchun qulay kranşteyn bilan jihozlangan.

Simsiz boshqaruv tugmasi COMMAND-433 ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan. U mashina quyoshdan himoya qiluvchi qopqoqiga va shuningdek devorga o'rnatish uchun qulay kranşteyn bilan jihozlangan.

Kodli klaviatura KEYPAD, DoorHan brendining o'rnatilgan yoki tashqi qabul qiluvchisi bilan jihozlangan eshik drayverini masofadan boshqarish uchun mo'ljallangan.

Kodli klaviatura KEYPAD, DoorHan brendining o'rnatilgan yoki tashqi qabul qiluvchisi bilan jihozlangan eshik drayverini masofadan boshqarish uchun mo'ljallangan.

Kalit-tugma KEYSWITCH_N avtomatik tizimning boshqaruv blokiga boshqaruv komandasini kalitni burish orqali uzatish uchun ishlatiladi.

Kalit-tugma KEYSWITCH_N avtomatik tizimning boshqaruv blokiga boshqaruv komandasini kalitni burish orqali uzatish uchun ishlatiladi.

ANTENA-433 antennasi signalni kuchaytirish uchun mo'ljallangan. U qabul qiluvchi va uzatuvchi o'rtasida to'siqlar bo'lganda foydalaniladi.

ANTENA-433 antennasi signalni kuchaytirish uchun mo'ljallangan. U qabul qiluvchi va uzatuvchi o'rtasida to'siqlar bo'lganda foydalaniladi.

Signal chirog'i va antennali LED lampa LAMP-PRO eshikning harakati haqida ogohlantirish uchun mo'ljallangan.

Signal chirog'i va antennali LED lampa LAMP-PRO eshikning harakati haqida ogohlantirish uchun mo'ljallangan.

Sirena SIRENA eshikning harakati haqida ovozli ogohlantirish berish uchun mo'ljallangan.

Sirena SIRENA eshikning harakati haqida ovozli ogohlantirish berish uchun mo'ljallangan.

Isitish qurilmasi HEATER elektrodrayverlarni va to'siqlarni past harorat sharoitida ishlatish uchun isitish maqsadida mo'ljallangan.

Isitish qurilmasi HEATER elektrodrayverlarni va to'siqlarni past harorat sharoitida ishlatish uchun isitish maqsadida mo'ljallangan.

SLIDING-5000 drayverining montaj maydoni.

SLIDING-5000 drayverining montaj maydoni.

TRANSMITTER 5PRO-BLACK, 15PRO-BLACK va 15TIMER-PRO-BLACK pultlari 2021 yildan boshlab ishlab chiqarilgan barcha DoorHan avtomatikasini masofadan boshqarish uchun mo'ljallangan. Ular drayverning radiopriyomchisida ikki xotira katakchasini egallaydi. Ushbu pultlar yordamida beshta/yigirmata qurilmani bir vaqtda yoki alohida boshqarish imkonini beradi.

TRANSMITTER 5PRO-BLACK, 15PRO-BLACK va 15TIMER-PRO-BLACK pultlari 2021 yildan boshlab ishlab chiqarilgan barcha DoorHan avtomatikasini masofadan boshqarish uchun mo'ljallangan. Ular drayverning radiopriyomchisida ikki xotira katakchasini egallaydi. Ushbu pultlar yordamida beshta/yigirmata qurilmani bir vaqtda yoki alohida boshqarish imkonini beradi.

Technical description
Texnik xususiyatlar
Параметр Значение Примечание
Максимальный вес полотна ворот, кг 3 000/5 000
Напряжение питания, В 380-400/220–240
Максимальное усилие, Н 170/220
Мощность, Вт 1 680/2 350
Диапазон рабочих температур, °С -40…+55
Интенсивность использования, % 100/100 Harorat t = 20 °C da
Класс защиты IP 44/44
Mahsulotni ishlatish shartlari

– Drayverni o'rnatishdan oldin, eshiklarning silliq ishlashiga ishonch hosil qiling. – Ishlatish joyining iqlim sharoitlari drayverning texnik xususiyatlariga mosligini tekshirish zarur. – Jihozlarni tez yonuvchi moddalar yoki xavfli muhitlar mavjud bo'lgan joylarga o'rnatish taqiqlanadi. – Eshik harakati paytida harakatlanuvchi va harakatsiz drayver qismlari orasida buyumlarning siqilib qolmasligiga ishonch hosil qiling. – Drayverning nosozliklaridan saqlanish maqsadida faqat DoorHan kompaniyasining qo'shimcha aksessuarlaridan foydalaning. – Elektr motorini ajratilgan holatda qoldirmang. – Drayverni ta'mirlash yoki sozlash zarur bo'lsa, foydalanmang. – Elektr drayverini ishga tushirishdan oldin, uning harakatlanish zonasi orqali tashqi buyumlar yo'qligiga ishonch hosil qiling. – Eshik orqali o'tish faqat drayver o'chirilgan holda ruxsat etiladi. – Drayver va uning qismlaridan bolalar foydalanishiga ruxsat bermang. – Avtomatik qismga o'zgartirishlar kiritish taqiqlanadi.

Qadoqlash
Упаковка в картон Характеристики упаковки
Состав Plenka, karton quti
Длина, мм 415
Ширина, мм 325
Высота, мм 640
Qo‘shimcha tavsif

Yuguruvchilar uchun o‘tish funksiyasi, eshikni 1 metrga ochishga imkon beradi, agar kalitka mavjud bo‘lmasa, foydalanuvchilarni o‘tkazish uchun.

Ichki boshqaruv bloki ko'plab qo'shimcha aksessuarlarni ulash va eng talabgir funksiyalarni sozlash imkonini beradi.

Elektr energiyasi yo'qligida drayverda ajratish kaliti o'rnatilgan bo'lib, bu eshikni qo'lda ochish imkonini beradi.

Kuchli motor, o'rnatilgan majburiy sovutish tizimi bilan, drayverning 100% samarali ishlashini ta'minlaydi.

Installation
Montaj usullari
Montaj plastinasiga o'rnatiladi, u beton asosga ankerni ishlatib mustahkamlanadi.
Montaj plastinasiga o'rnatiladi, u beton asosga ankerni ishlatib mustahkamlanadi.
Kafolat majburiyatlari

Mijozga drayverning ishlashiga 3 yil davomida kafolat beriladi, bu kafolat mahsulotni sotib olgan kundan boshlab amal qiladi. Dilerlarga kafolat muddatini o'zgartirish huquqi berilgan.

Documentation
Ko'rsatmalar

Avtomatlashtirishni o'rnatish, xavfsizlik choralari va texnik xizmat ko'rsatish bo'yicha ogohlantirishlar va tavsiyalar

O'rnatish va foydalanish qo'llanmasi SLIDING-5000

O'rnatish va foydalanish qo'llanmasi SLIDING-3000-380V

Pasportlar va sertifikatlar

Xizmat kitob

Sertifikat

Chizmalar

Gabarit chizmasi
