Zamonaviy avtoturargohlar, logistika markazlari va sanoat ob'ektlari sharoitida, har bir soniya hisobda bo'lganda, standart sanoat darvozalari trafikni sekinlashtiradigan va issiqlik yo'qotilishiga olib keladigan "tor bo'g'iz"ga aylanishi mumkin. Aynan shunday yuqori intensivlikdagi zonalar uchun DoorHan konserni ISD01 Parking yuqori tezlikdagi seksiyali darvozalarini ishlab chiqdi. Bu shunchaki darvoza emas, bu maksimal o'tkazuvchanlik, energiya tejash va ishonchlilikni ta'minlash uchun yaratilgan yuqori unumdorlikdagi majmuadir.

Asosiy afzallik — pulni tejaydigan tezlik. ISD01 Parking darvozalari standart seksiyali darvozalarga qaraganda bir necha baravar yuqori tezlikda ochiladi va yopiladi. Bunga kuchli sanoat valga o'rnatiladigan privod va maxsus tayyorlangan mexanikadan foydalanish orqali erishiladi. Bu qanday foyda keltiradi?

Maksimal o'tkazuvchanlik qobiliyati: Tez "ochish-yopish" sikli kirish va chiqishda navbatlar paydo bo'lishining oldini oladi, bu gavjum yer osti va ko'p qavatli avtoturargohlar uchun o'ta muhimdir.
Keskin energiya tejash: O'tish joyi minimal vaqt davomida ochiq qoladi. Bu isitiladigan xonalarda issiqlik yo'qotishlarini sezilarli darajada kamaytiradi va sovuq havo, chang va tutun gazlarining kirishini oldini oladi, bu esa isitish va ventilyatsiyada to'g'ridan-to'g'ri tejashga olib keladi.
Oshirilgan xavfsizlik: O'tish joyining tez yopilishi begonalarning hududga kirishi mumkin bo'lgan vaqtni minimallashtiradi.

24/7 ishlash uchun ajoyib chidamlilik. ISD01 Parking darvozalari uzluksiz ishlash rejimida ishlash uchun yaratilgan. Ularning konstruksiyasi asosida prujinalar resursi 150 000 siklgacha oshirilgan kuchli torsion mexanizmi yotadi. Bu tijorat avtoturargohlariga xos bo'lgan eng yuqori foydalanish intensivligida ham ko'p yillar davomida uzluksiz ishlashni kafolatlaydi.

Murosasiz xavfsizlik va ishonchlilik. Barcha DoorHan sanoat darvozalari singari, Parking seriyasi ham standart komplektatsiyada to'liq xavfsizlik tizimlari, jumladan prujina uzilishidan va tros uzilishidan himoya qiluvchi qurilmalar bilan jihozlangan. Darvoza polotnosi a'lo darajadagi issiqlik va ovoz izolyatsiyasini ta'minlaydigan standart energiya samarador 40 mm qalinlikdagi sendvich-panellardan yig'iladi, barcha po'lat elementlar esa korroziyadan himoyalangan. DoorHan ISD01 Parking yuqori tezlikdagi darvozalarini tanlab, siz biznesingizning samaradorligi, xavfsizligi va iqtisodiy foydasiga sarmoya kiritasiz.

Qo'llanilish sohasi:

Eshiklarning ochilish tezligi va foydalanish intensivligi bo‘yicha yuqori talablar qo‘yilgan ob'ektlar

Montaj bilan buyurtma qilish

Afzalliklar

Yuqori harakat tezligi

Eshik plitalarining yuqori ochilish tezligi kirish vaqtida kutish vaqtini minimallashtiradi.

Intensiv foydalanish

Konstruksiyaning xususiyatlari va atrof-muhit ta'siriga chidamli zamonaviy materiallar qo‘llanishi hisobiga 100 000 dan ortiq ochish/yopish tsikllari va yuqori intensivlikda foydalanish uchun katta mustahkamlik zahirasi ta'minlanadi.

Korroziyaga chidamlilik

Eshiklar alyuminiy sandwich-panellarini va po‘lat konstruktsiya elementlarini, chang bilan bo‘yash usuli orqali ishlov berilgan galvanizlangan po‘latdan foydalanish hisobiga oshirilgan korroziyaga chidamlilikka ega.

Issiqlik samaradorligi

Yuqori issiqlik samaradorligi energiyani tejovchi, poliuretan bilan to‘ldirilgan sandwich-panellari va muhrlash tizimi qo‘llanishi hisobiga ta'minlanadi.

Yuqori harakat tezligi

Eshik plitalarining yuqori ochilish tezligi kirish vaqtida kutish vaqtini minimallashtiradi.

Intensiv foydalanish

Korroziyaga chidamlilik

Issiqlik samaradorligi

Yuqori issiqlik samaradorligi energiyani tejovchi, poliuretan bilan to‘ldirilgan sandwich-panellari va muhrlash tizimi qo‘llanishi hisobiga ta'minlanadi.

Dizayn

Panellar dizayni

Panellar ranglari

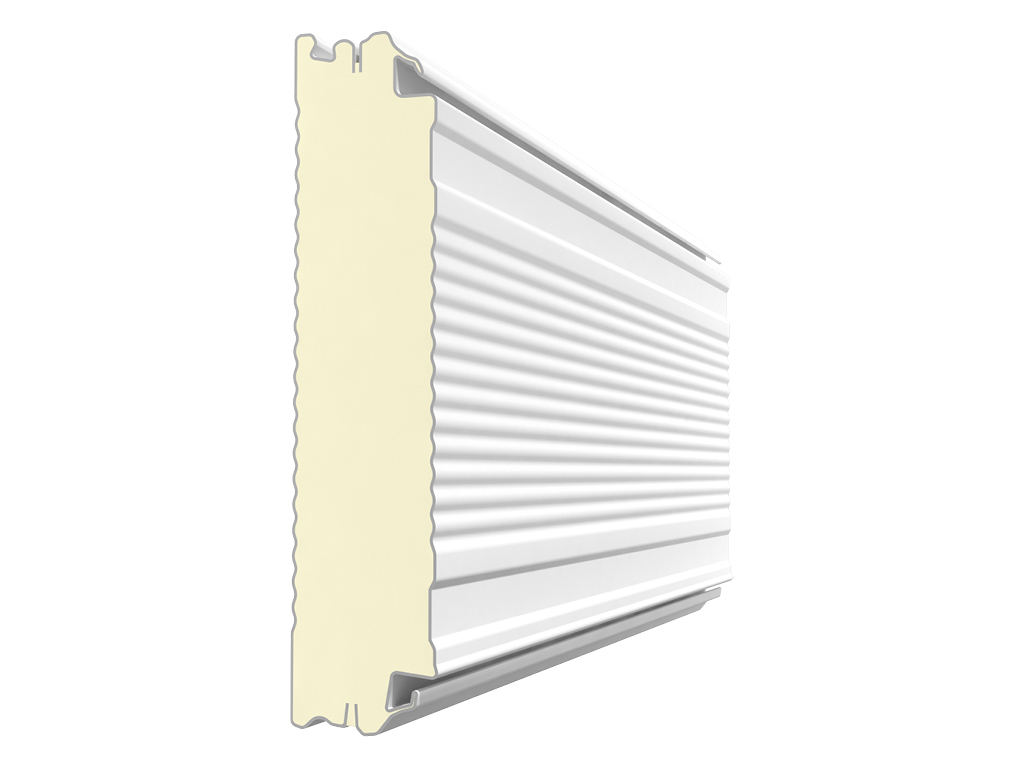

To‘lqin (ichki va tashqi tomondan)

RAL 9003 (oq)

RAL 9006 (kumush)

RAL kartasiga mos bo‘lgan standart bo‘lmagan rang (qo‘shimcha to‘lov)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

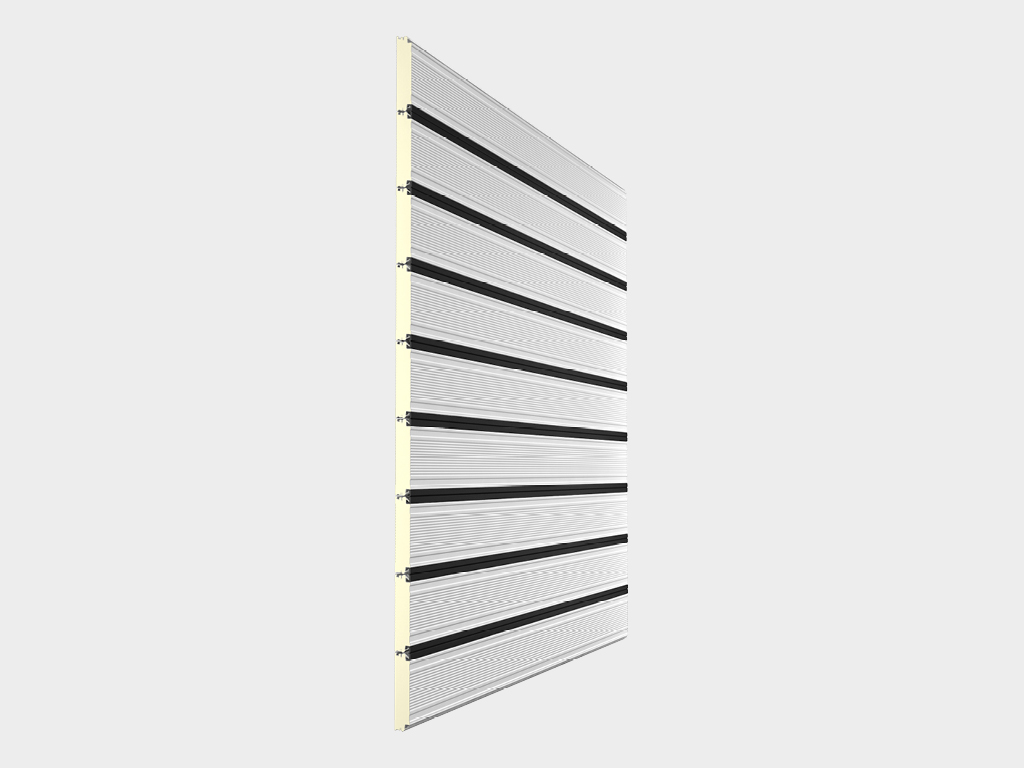

40 mm qalinlikdagi energiya samarali sandwich-panellardan yasalgan eshik plitasi.

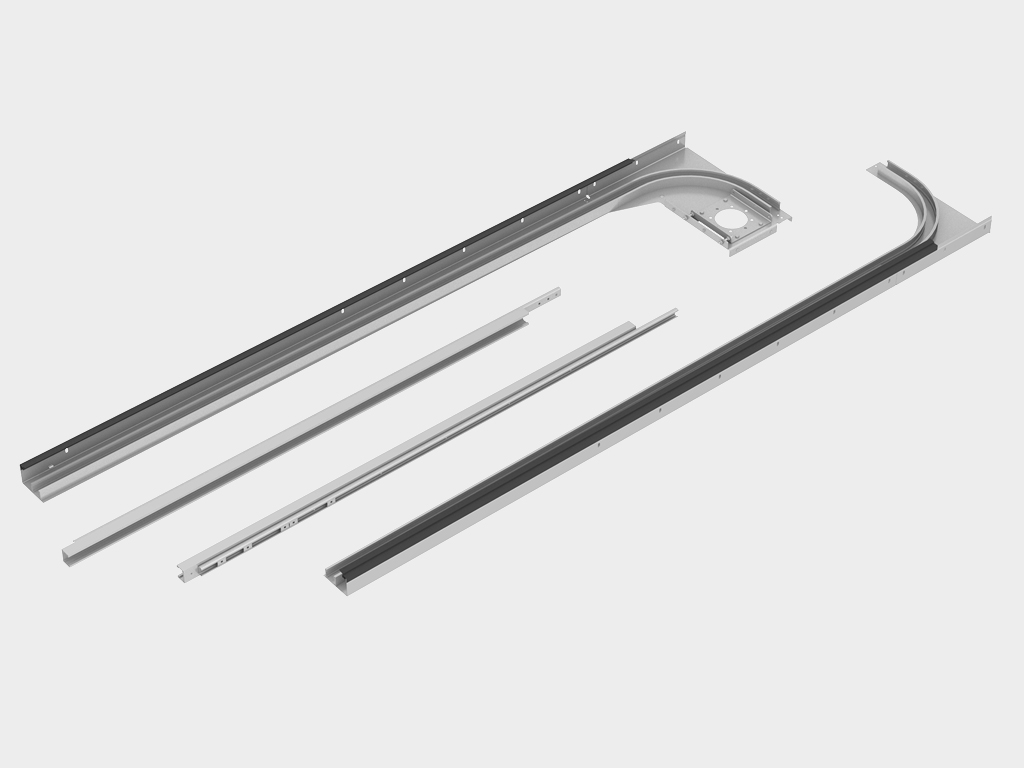

Yo‘naltiruvchilar va burchakli stoykalar to‘plami.

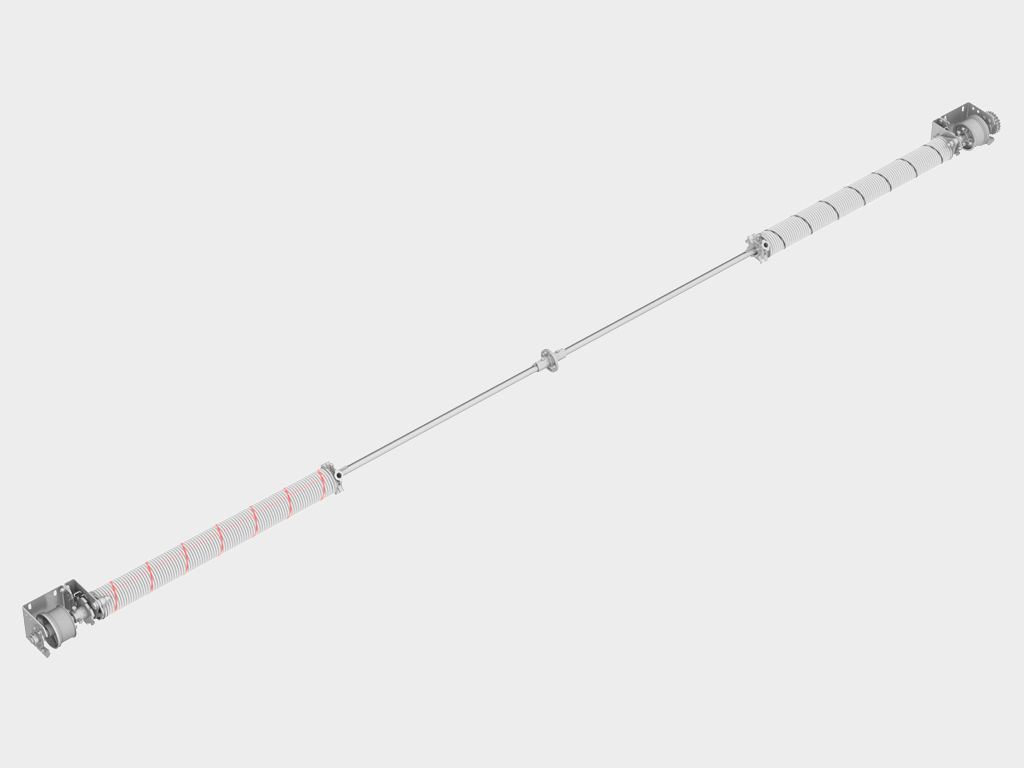

100 000 tsiklga mo‘ljallangan torsion mexanizmi.

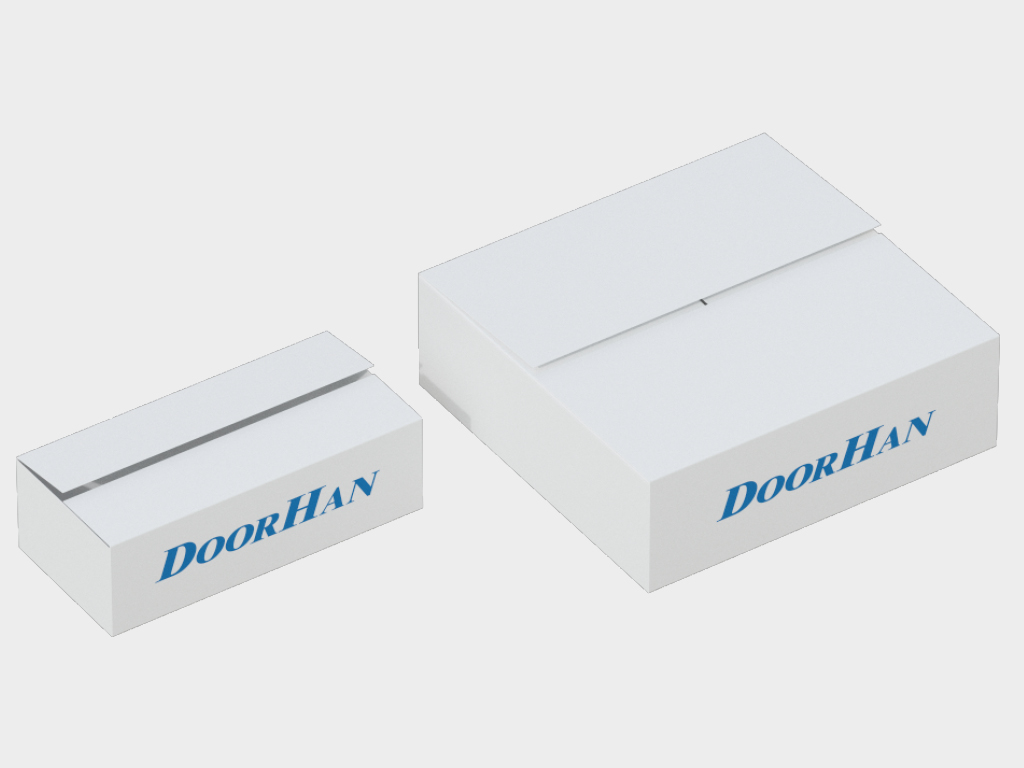

Montaj uchun to‘plam, mahsulot pasporti va montaj bo‘yicha qo‘llanma bilan qadoqlangan quti.

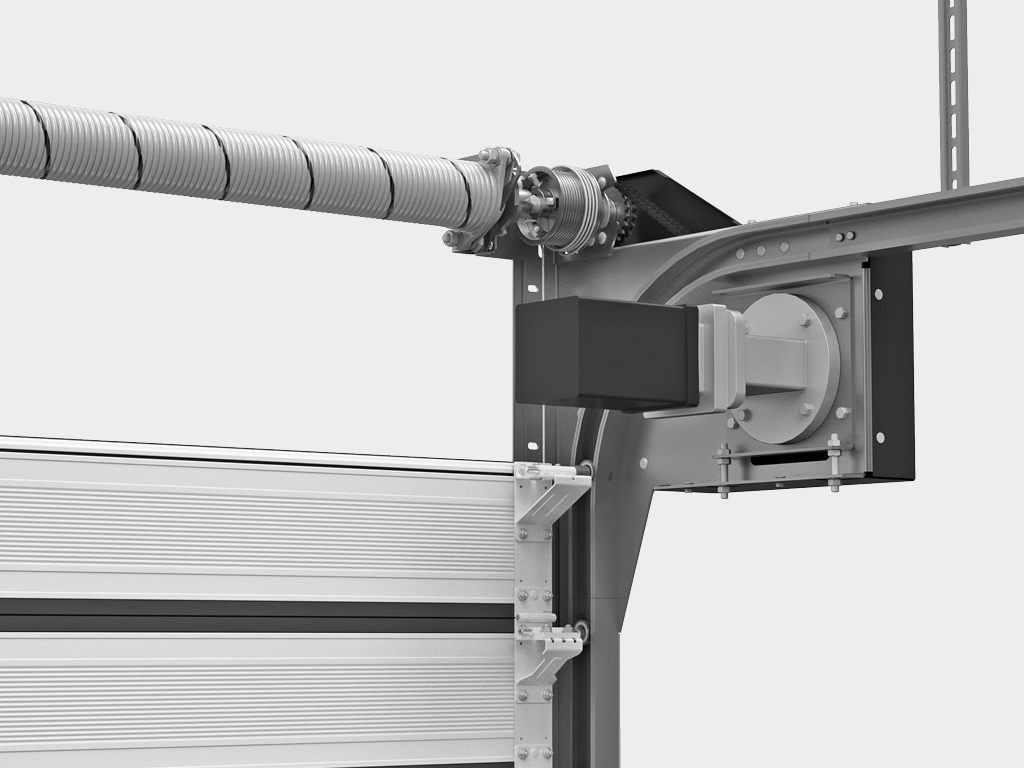

Boshqaruv bloki va favqulodda ochilish tizimi bilan jihozlangan elektroprivid.

Fotoelektronlar: eshik plitasining xavfli zonasida to‘sqinlik paydo bo‘lganda, tizim belgilangan ish logikasiga mos ravishda reaksiya ishlab chiqaradi — eshikning to‘xtashini yoki teskari harakatini amalga oshiradi.

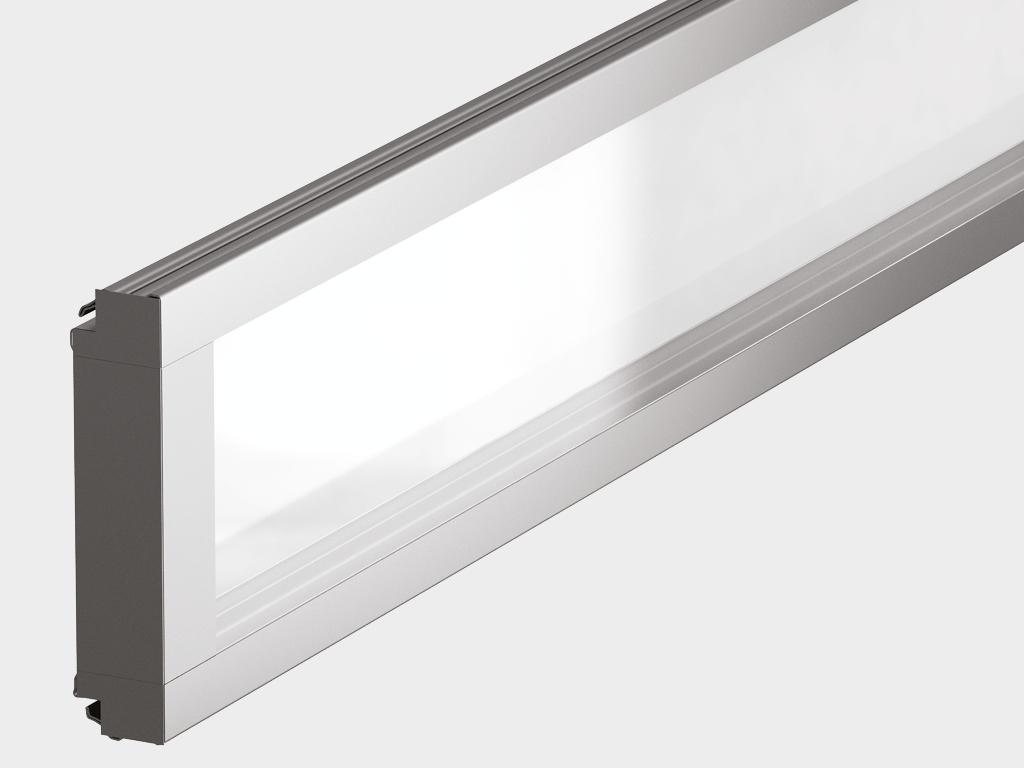

Panoramali shishalanish — plitani panoramali panellar bilan to‘liq yoki qisman jihozlash imkoniyati.

Tashqi radiopriyomnik DoorHan pultlari yordamida avtomatika tizimini boshqarish uchun mo‘ljallangan.

Pult eshiklarni masofadan boshqarish tizimi uchun mo‘ljallangan, unga DoorHan radiopriyomniki ulanishi kerak.

Texnik tavsif

O'lchamlar jadvali

Teshik o'lchamlari

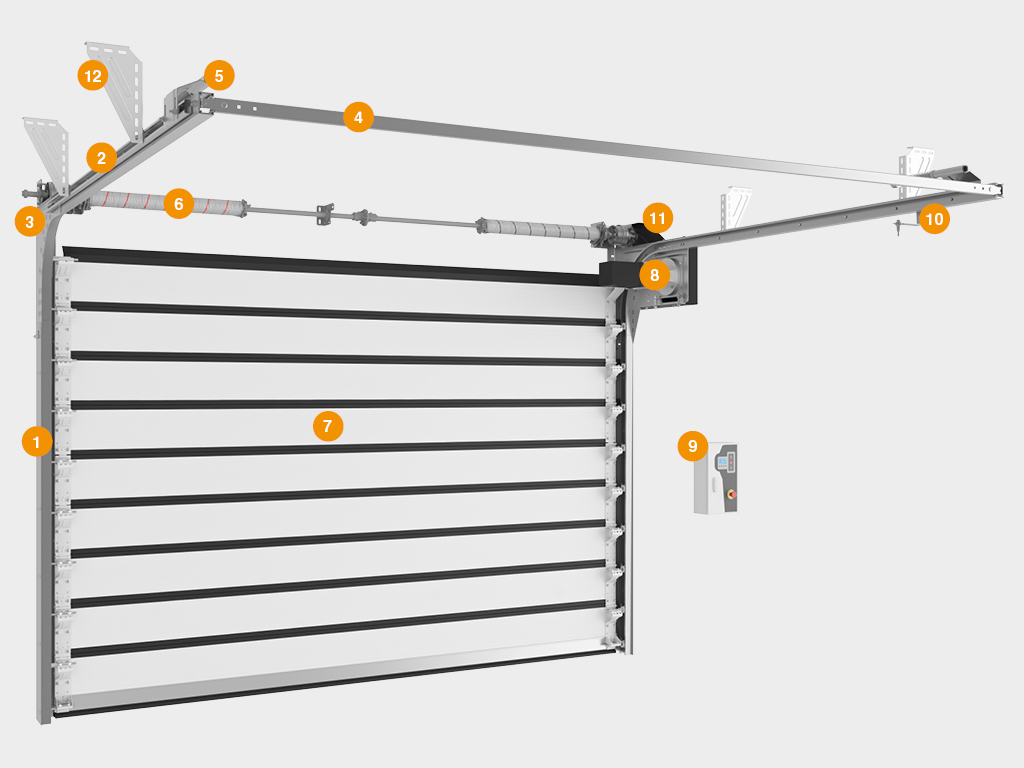

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2 000–3 700

Ширина проема, мм

2 000–5 000

Притолока, мм

430 dan

Пристенки, мм

150 dan; qurilma tahririga qarab — 230 dan

Vertikal yo‘naltiruvchi
Gorizontal yo‘naltiruvchi
Egilish
S-profili
Prujinali amortizator
Balanslash prujinasi mexanizmi (torsion prujinasi)
Eshik plitasi yig‘ma holatda, jihozlar bilan
Elektroprivid
Boshqaruv bloki
Oxirgi holat sensori
Uzatish zanjiri himoya qoplamasi
Shahobka o‘rnatish uchun kronshtaynlar

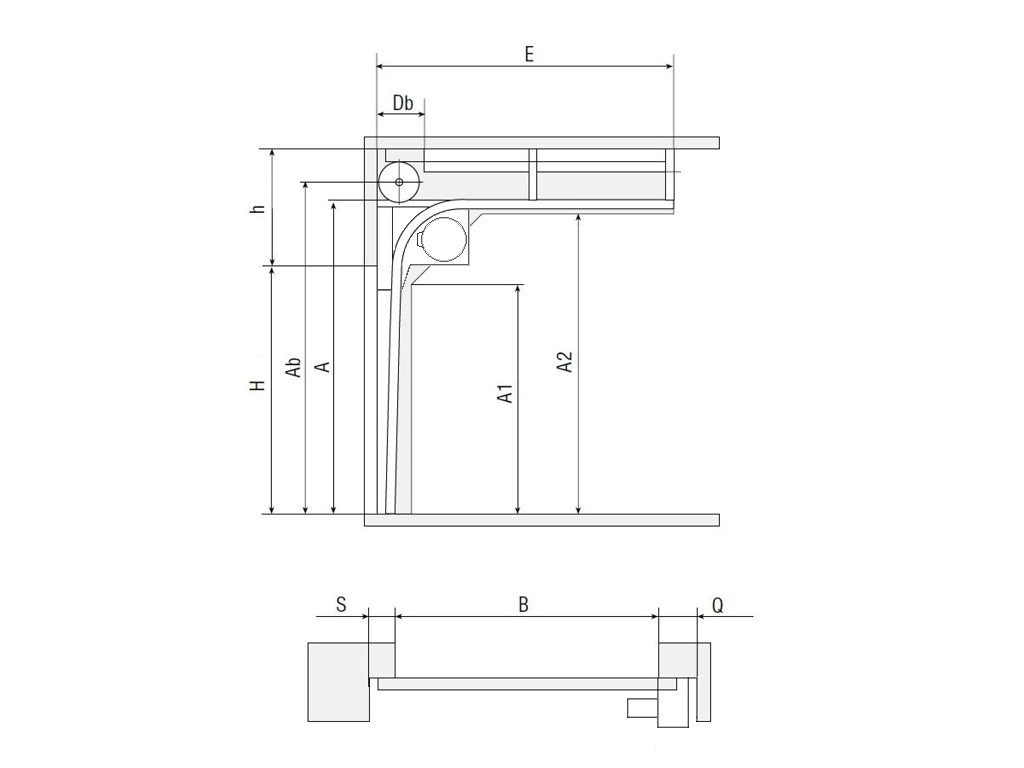

ISD01-PARKING.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 430
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 275
A1, мм Высота вертикальной направляющей	H - 215
Ab, мм Высота оси вала и барабана	H + 341
A2, мм Высота горизонтальной направляющей	H + 215
E, мм Длина горизонтальных направляющих	H + 660
Db, мм Рабочая зона торсионного механизма	O‘tkazish o‘lchamlari va eshik plitasining og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	150
Q, мм Зона расположения привода на вал	230

Параметр	Значение	Примечание
Ресурс, циклов	1 000 000	Eshik
Ресурс, циклов	100 000	Torsion mexanizmi

1.Eshik plitalari yo‘naltiruvchilar bo‘ylab silliq harakatlanishi kerak, shuningdek, eshiklar balanslangan bo‘lishi lozim, ya'ni ularning og‘irligi prujinalar tomonidan aylanish momenti bilan kompensatsiya qilinishi kerak.

2. Eshiklar ishlayotgan paytda odamlar va hayvonlarning eshikning ish zonasida bo‘lmasligiga e'tibor bering.

3. Harakatlanayotgan eshik plitasining ostidan o‘tish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

4. Eskiyalarni zarbalar bilan urmaslikka va ularning ochilishi va yopilishi vaqtida erkin harakatlanishiga to'sqinlik qilmaslikka harakat qiling.

5. Harakatlanish paytida panjara bo‘shlig‘ida tashqi predmetlar va axlatning mavjud bo‘lmasligiga e’tibor bering. Ularning mavjudligi eshikning egilishi va tutilishiga olib kelishi mumkin.

6. Yo‘nalishlar va roliklarni ifloslantirmang, chunki bu harakatning silliqligini buzilishiga olib kelishi mumkin.

7. Diqqat! Agar biron bir nosozlik aniqlansa, darvozani ishlatish taqiqlanadi.

Упаковка в картон	Характеристики упаковки
Описание	Yo'riqnoma tizimi va sektsiyali darvozalar panellari karton va polistirolning kombinatsiyalangan qattiq qadoqlanishiga ega bo'lib, stretch-plastik bilan mahkamlangan; o'rnatish uchun to'plamlar kraft-karton qutisiga joylashtiriladi va o'ralgan qadoqlash plyonkasi bilan yopiqlanadi; barcha qadoqlar buyurtma ma'lumotlari va kompaniyaning brend logotipini o'z ichiga olgan axborot yorliqlari bilan ta'minlangan.
Состав	Karton, polistirol, stretch-plastik, skotch
Ширина, мм	Panelning qadoqlanishi — 250
Высота, мм	Panelning qadoqlanishi — 200 dan 800 gacha
Длина, мм	Panelning qadoqlanishi — 2 000 dan 6 100 gacha
Вес брутто, кг	1 000 gacha
Количество в упаковке, шт.	Panelning qadoqlanishi — 9 dan 17 ta panelgacha; yo'riqnoma qadoqlanishi — 1 ta yo'riqnoma tizimi; komponentlar qadoqlanishi — to'plam bilan quti (bir nechta bo'lishi mumkin); drayver qadoqlanishi — drayver bilan quti va boshqaruv bloklari bilan quti; qo'shimcha qadoqlar (chegaralar va boshqalar) mumkin.

Qo‘shimcha tavsif chop etish

Sandvich-panellarni ishlab chiqarishdan keyin 6 oydan ortiq bo'lmagan muddatda, yopiq omborlarda yoki soyada tekis yuzada gorizontal holatda fabrikadan chiqqan qadoqlashda saqlash tavsiya etiladi. Panellar to'g'ridan-to'g'ri quyosh nurlaridan, yomg'irdan va ifloslanishdan himoyalangan bo'lishi kerak.

O'rnatish

Montaj usullari

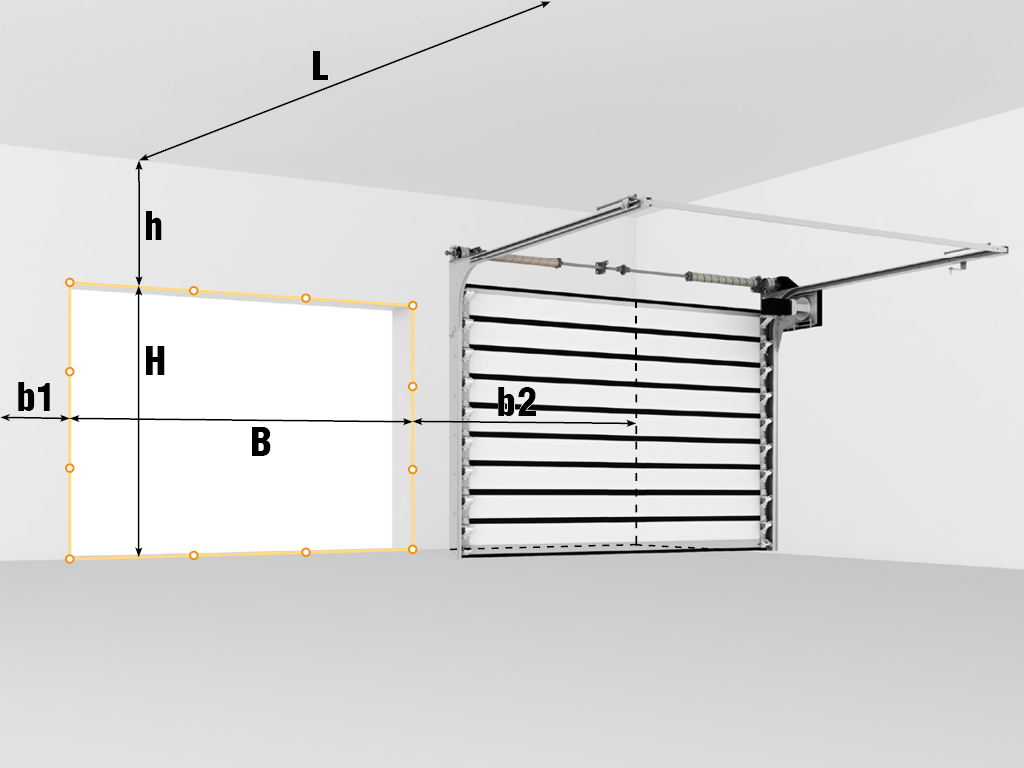

Bino qurilishi uchun tayyorgarlik

Yopishma montaj: yo‘naltiruvchi tizimi o‘tkazishning ichki tomonidagi devorlar va pritolokaga o‘rnatiladi.

Kerakli ko‘rsatkichlarni olish uchun etarli bo‘ladi o‘lchov lenta va qurilish darajasi. Barcha o‘lchovlar ichki makonda amalga oshiriladi. Har bir o‘lchovni kamida uchta nuqtada olish zarur (oxirgi holatlarda va markazda).
H — o‘tkazish balandligi (polni yuqori qismiga qadar bo‘lgan masofa).
B — o‘tkazish kengligi (chapdan o‘ngga qadar bo‘lgan masofa).
h — pritoloka (o‘tkazishning yuqori qismidan tomgacha bo‘lgan masofa) 430 mm dan boshlab.
b1 / b2 — chap / o‘ng yon tomondagi masofa (mos ravishda o‘tkazish chetidan to‘sqinlikka qadar bo‘lgan masofa) 150 mm dan boshlab, qurilma tahririga qarab — 230 mm dan boshlab.
L — xona chuqurligi.
H va B o‘lchovlari bo‘yicha yakuniy o‘lcham sifatida eng katta qiymat qabul qilinadi.
h, b1, b2 va L o‘lchovlari bo‘yicha yakuniy o‘lcham sifatida eng kichik qiymat qabul qilinadi.
Polning balandlik farqi o‘tkazish kengligi bo‘ylab 10 mm dan oshmasligi kerak. Montaj tekisligini (devorlar va pritoloka) saqlash zarur. Yo‘naltiruvchi tizimini o‘rnatish uchun asos monolit va mustahkam bo‘lishi kerak, agar bunday asos bo‘lmasa, qo‘shimcha ramka yoki o‘tkazish joyini metall buyumlar bilan shakllantirish zarur.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

ISD01-PARKING seriyasidagi sanoat sektsiyali darvozalarni o'rnatish bo'yicha yo'riqnoma

PDF

ISD01-PARKING seriyasidagi tezkor sektsiyali darvozalar uchun boshqaruv bloki bo'yicha yo'riqnoma

PDF

«Promeşlenniy tezkor sektsiyali darvozalar ISD01-PARKING» pasporti

PDF

«Tezkor sektsiyali darvozalar» moslik sertifikati

PDF

«Boshqaruv bloki» moslik sertifikati

PDF

«Darvozalar uchun komponentlar» moslik sertifikati

PDF

«Sandvich-panellar» moslik sertifikati

PDF

Ekspert xulosasi, SanPiN ga moslik

PDF

Tezkor sektsiyali darvozalar ISD01-PARKING

PDF

Kafolat majburiyatlari chop etish

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan ISD01-PARKING tezkor sektsiyali darvozalarining ishlashga kafolatlari 2 yil davomida, sotib olingan kundan boshlab taqdim etiladi.

Yangi mahsulotlar

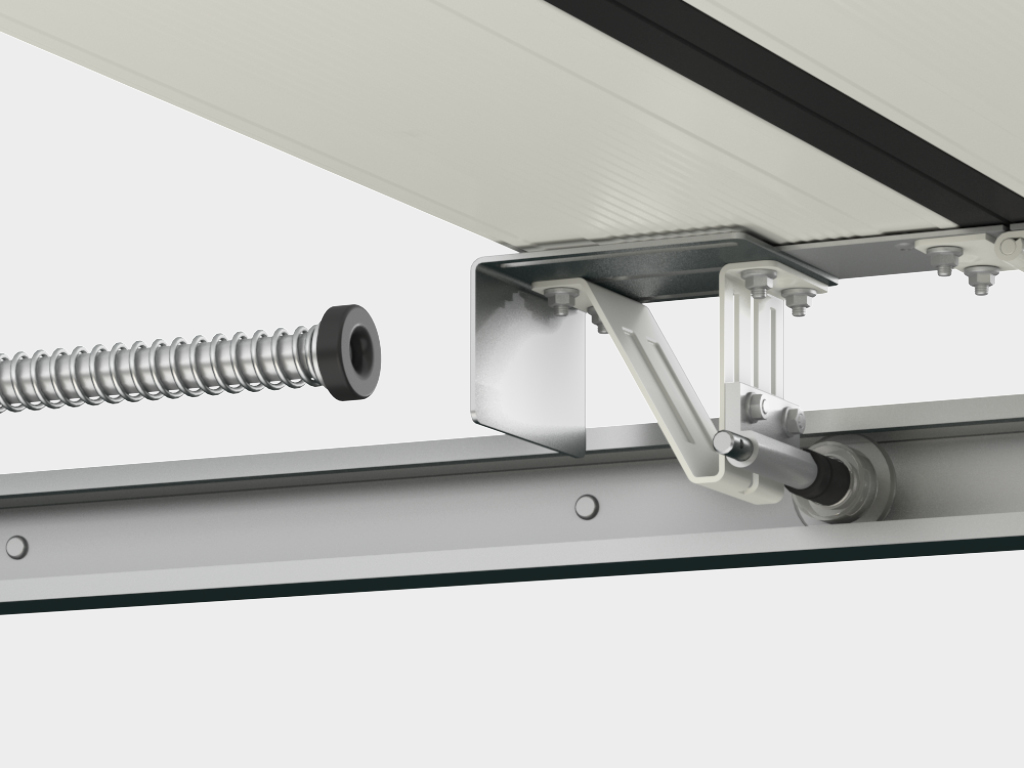

To'xtatish maydoni yuqori panelga o'rnatiladi, bu dempfer amortizatori va darvoza paneli o'rtasidagi ulanish maydonini oshiradi. Ushbu tugun amortizatorlarning noto'g'ri o'rnatilishi va sozlanishi natijasida yuzaga keladigan favqulodda holatlarning oldini oladi, bu esa montaj jamoalari tomonidan amalga oshiriladi.

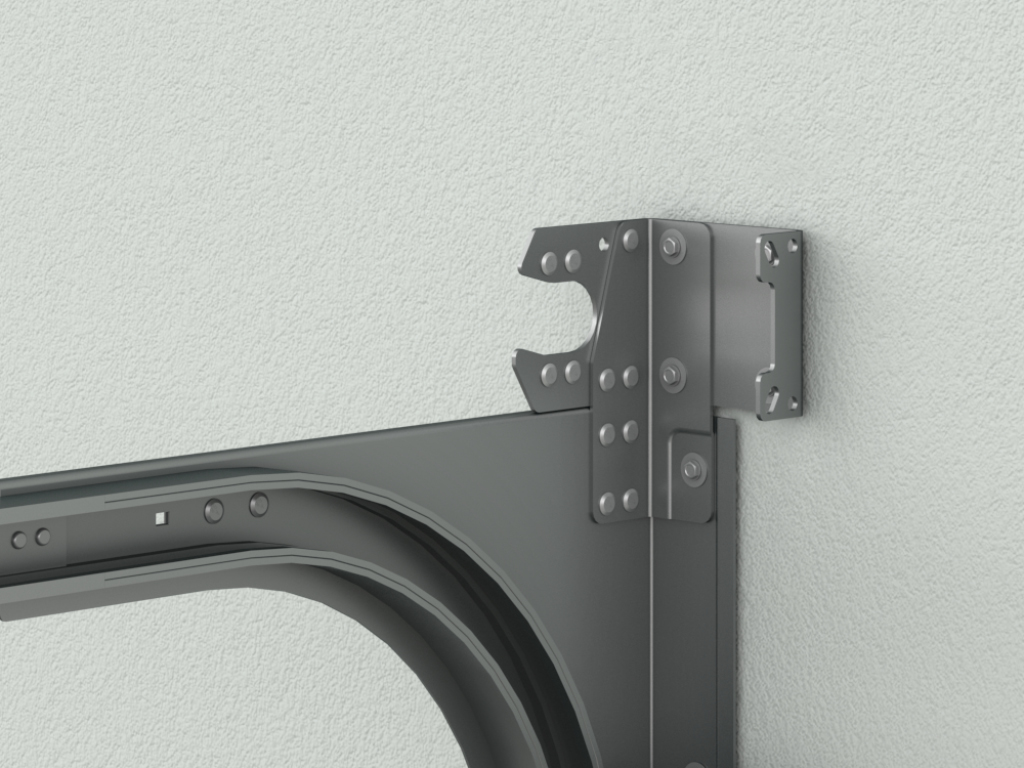

Torsion mexanizmi uchun P-shaklidagi qo'llab-quvvatlovchi kranşteynlar uchun mustahkamlash kranşteyni. Konstruktsiyaning qattiqligini oshiradi va o'rnatishdagi xatoliklarni bartaraf etadi.

C-profili yo'riqnasiga o'rnatish kranşteyni yo'riqnoma tizimining qattiqligini oshiradi, gorizontal yo'riqnoma tizimidagi to'g'ri burchaklarni saqlashga imkon beradi, gorizontal yo'riqnoma kranşteynining shiftga nisbatan burchagini sozlash imkonini yaratadi va o'rnatishdagi xatoliklarni oldini oladi.
