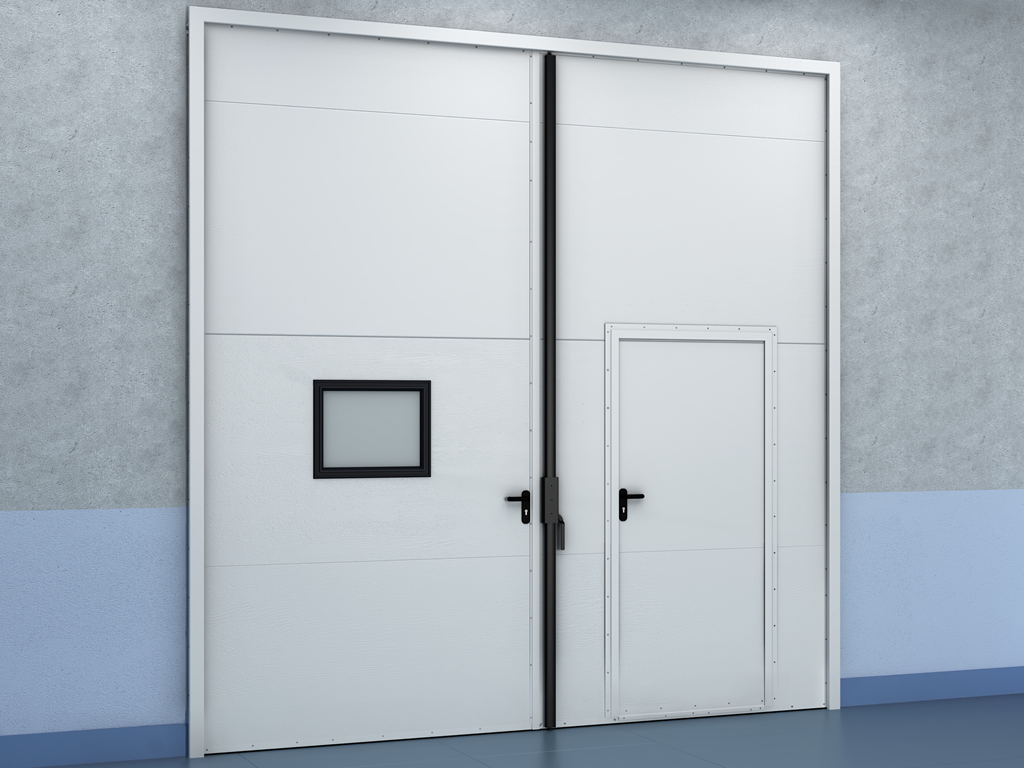

SG-SS seriyali PIR plombali panellardan yasalgan tebranish garaj eshiklari

DoorHan ochiluvchi garaj eshiklari xususiy, tijorat va sanoat sektorlarida o'rnatiladi, masalan, garajlarda, ustaxonalar, ta'mirlash depolarida, ishlab chiqarish ustaxonalari va boshqalarda. Klassik konstruktsiya eshiklarning ishonchliligi va uzoq xizmat muddatini ta'minlaydi, to'liq sendvich-panellari bilan to'ldirilgan to'liq energiya tejovchi ko'rsatkichlarga ega.
Qo'llanilish sohasi:
  • Sanoat va maishiy maqsadlar uchun garajlar
Afzalliklar
Uzoq xizmat muddati va energiya samaradorligi
Klassik konstruktsiya eshiklarning ishonchliligi va uzoq xizmat muddatini ta'minlaydi, 80 mm qalinlikdagi sendvich-panellardan yasalgan to'liq energiya tejovchi ko'rsatkichlarga ega.
O'rnatishning osonligi va silliq harakat
Yuvilishi mumkin bo‘lgan ajratuvchi poyabzal, podshipnik bilan, o‘rnatishning osonligini va eshiklar ochilishining silliqligini ta'minlaydi.
Konstruktsiyaning qattiqligi va ishonchliligi
Po'lat ramka, burchaklardagi mustahkamlovchi qismlar bilan, osilishning oldini oladi va konstruktsiyaning qo'shimcha qattiqligini ta'minlaydi.
Kengaytirilgan asosiy jihozlash
Asosiy jihozlashga quyidagilar kiradi: eshikni ichki va tashqi tomondan yopish uchun qulup; rigiyning tutqichi va ramka bo'ylab muhrlash tizimi.
Uzoq xizmat muddati va energiya samaradorligi
Klassik konstruktsiya eshiklarning ishonchliligi va uzoq xizmat muddatini ta'minlaydi, 80 mm qalinlikdagi sendvich-panellardan yasalgan to'liq energiya tejovchi ko'rsatkichlarga ega.
O'rnatishning osonligi va silliq harakat
Yuvilishi mumkin bo‘lgan ajratuvchi poyabzal, podshipnik bilan, o‘rnatishning osonligini va eshiklar ochilishining silliqligini ta'minlaydi.
Konstruktsiyaning qattiqligi va ishonchliligi
Po'lat ramka, burchaklardagi mustahkamlovchi qismlar bilan, osilishning oldini oladi va konstruktsiyaning qo'shimcha qattiqligini ta'minlaydi.
Kengaytirilgan asosiy jihozlash
Asosiy jihozlashga quyidagilar kiradi: eshikni ichki va tashqi tomondan yopish uchun qulup; rigiyning tutqichi va ramka bo'ylab muhrlash tizimi.
Dizayn
Sendvich panelli sirt turi
Цвета

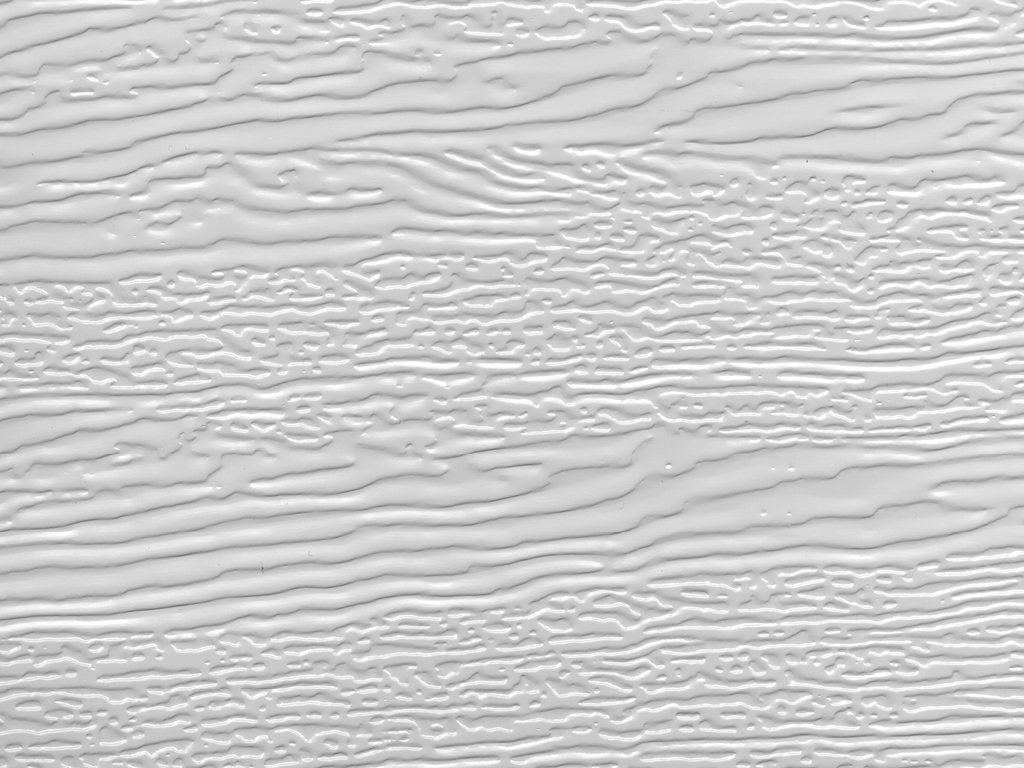

Darakht ko'rinishida
Darakht ko'rinishida
RAL 9003 (oq, standart)
RAL 9003 (oq, standart)
RAL 7004 (kulrang, standart); panelning boshqa tomoni RAL 9003 (oq)
RAL 7004 (kulrang, standart); panelning boshqa tomoni RAL 9003 (oq)
RAL kartasiga muvofiq nostandart rang
RAL kartasiga muvofiq nostandart rang
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

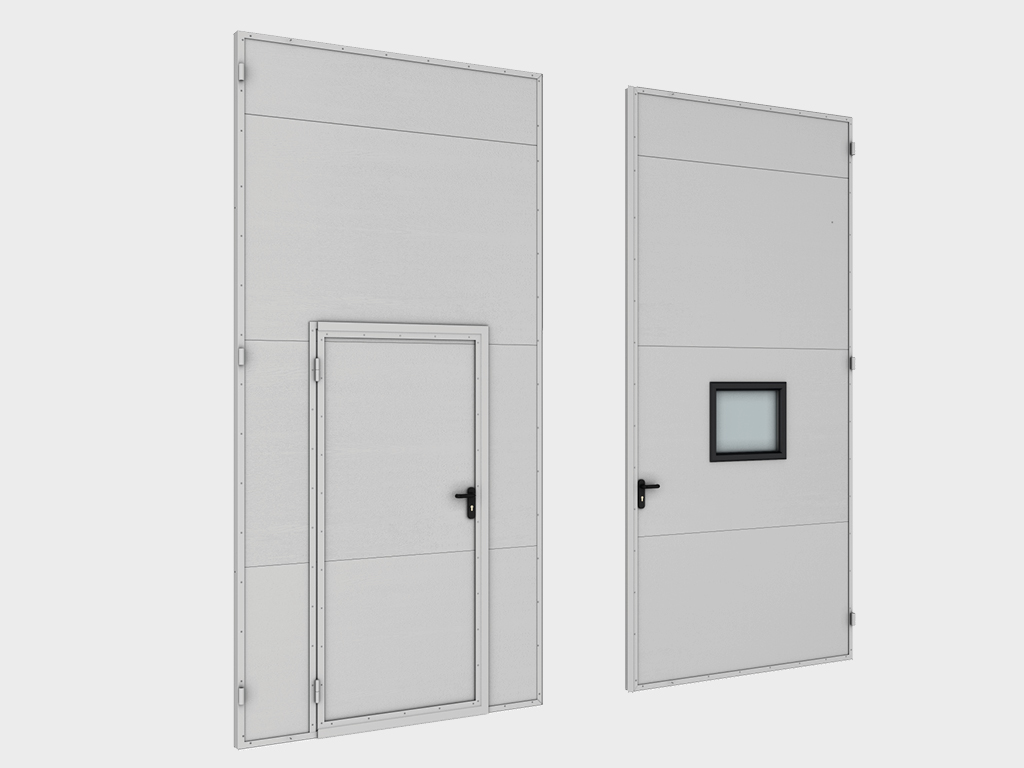

Ikki yarm eshik sifatida taqdim etiladi (80 mm qalinlikdagi sendvich-panellar, po'latdan yasalgan chegaralovchi profillar, mustahkamlovchi burchaklar, almashtiriladigan o'qi bo'lgan hinglar, muhr, mexanik qulup). Eshiklarni avtomatlashtirishda, agar mijoz talab qilsa, qulup yarmda o'rnatilmaydi. Kalit eshigi va derazalarni o'rnatish texnik topshiriqqa binoan ixtiyoriy ravishda amalga oshiriladi.

Ikki yarm eshik sifatida taqdim etiladi (80 mm qalinlikdagi sendvich-panellar, po'latdan yasalgan chegaralovchi profillar, mustahkamlovchi burchaklar, almashtiriladigan o'qi bo'lgan hinglar, muhr, mexanik qulup). Eshiklarni avtomatlashtirishda, agar mijoz talab qilsa, qulup yarmda o'rnatilmaydi. Kalit eshigi va derazalarni o'rnatish texnik topshiriqqa binoan ixtiyoriy ravishda amalga oshiriladi.

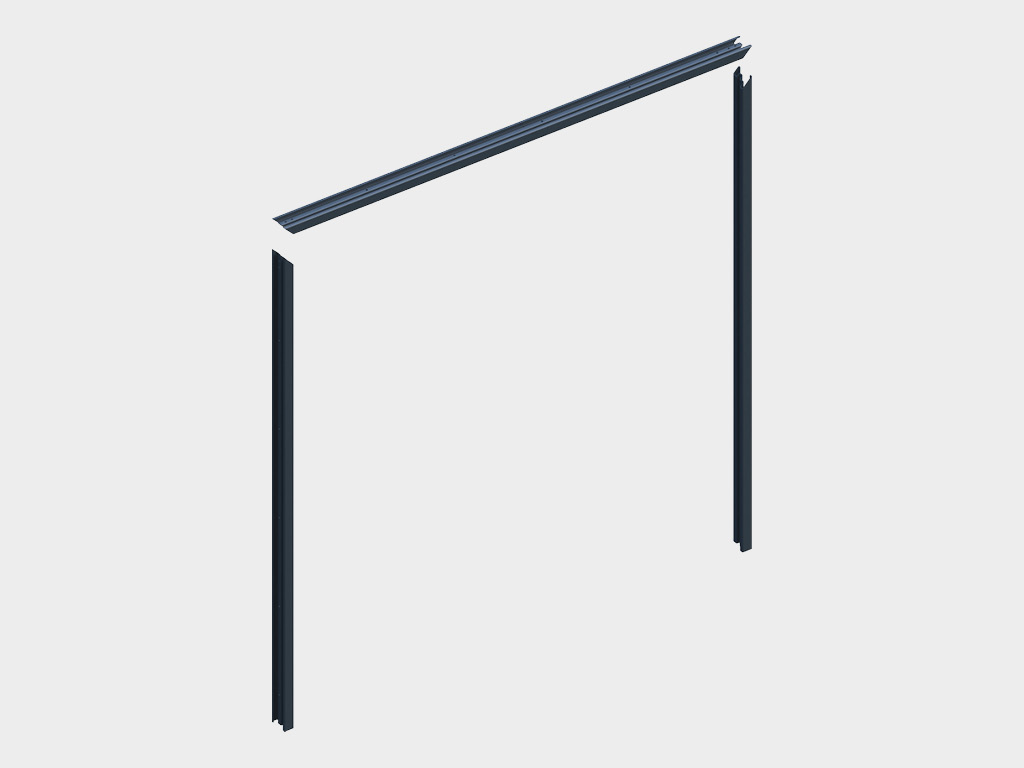

Po'lat ramka ajratilgan holda taqdim etiladi (ikki vertikal va bir gorizontal profil).

Po'lat ramka ajratilgan holda taqdim etiladi (ikki vertikal va bir gorizontal profil).

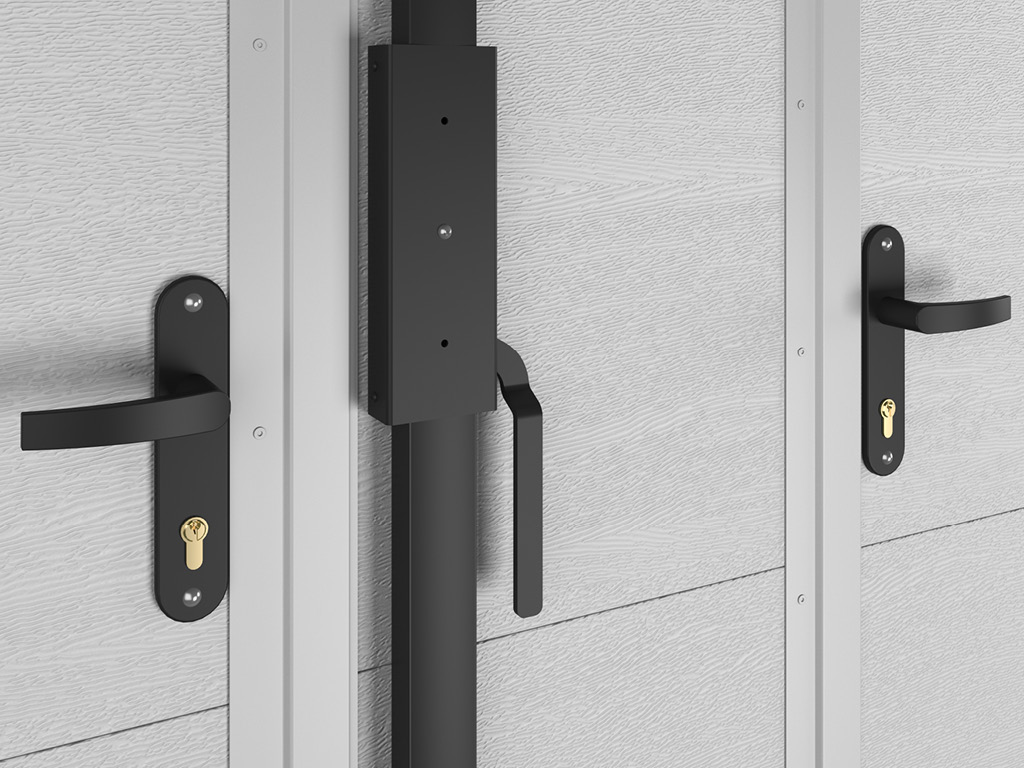

Mexanik qulup eshikni ichki va tashqi tomondan yopish imkonini beradi. Passiv himoya turi ochiluvchi garaj eshiklarida rigiyning tutqichi orqali ta'minlanadi, u o'rnatish vaqtida eshikka o'rnatiladi.

Mexanik qulup eshikni ichki va tashqi tomondan yopish imkonini beradi. Passiv himoya turi ochiluvchi garaj eshiklarida rigiyning tutqichi orqali ta'minlanadi, u o'rnatish vaqtida eshikka o'rnatiladi.

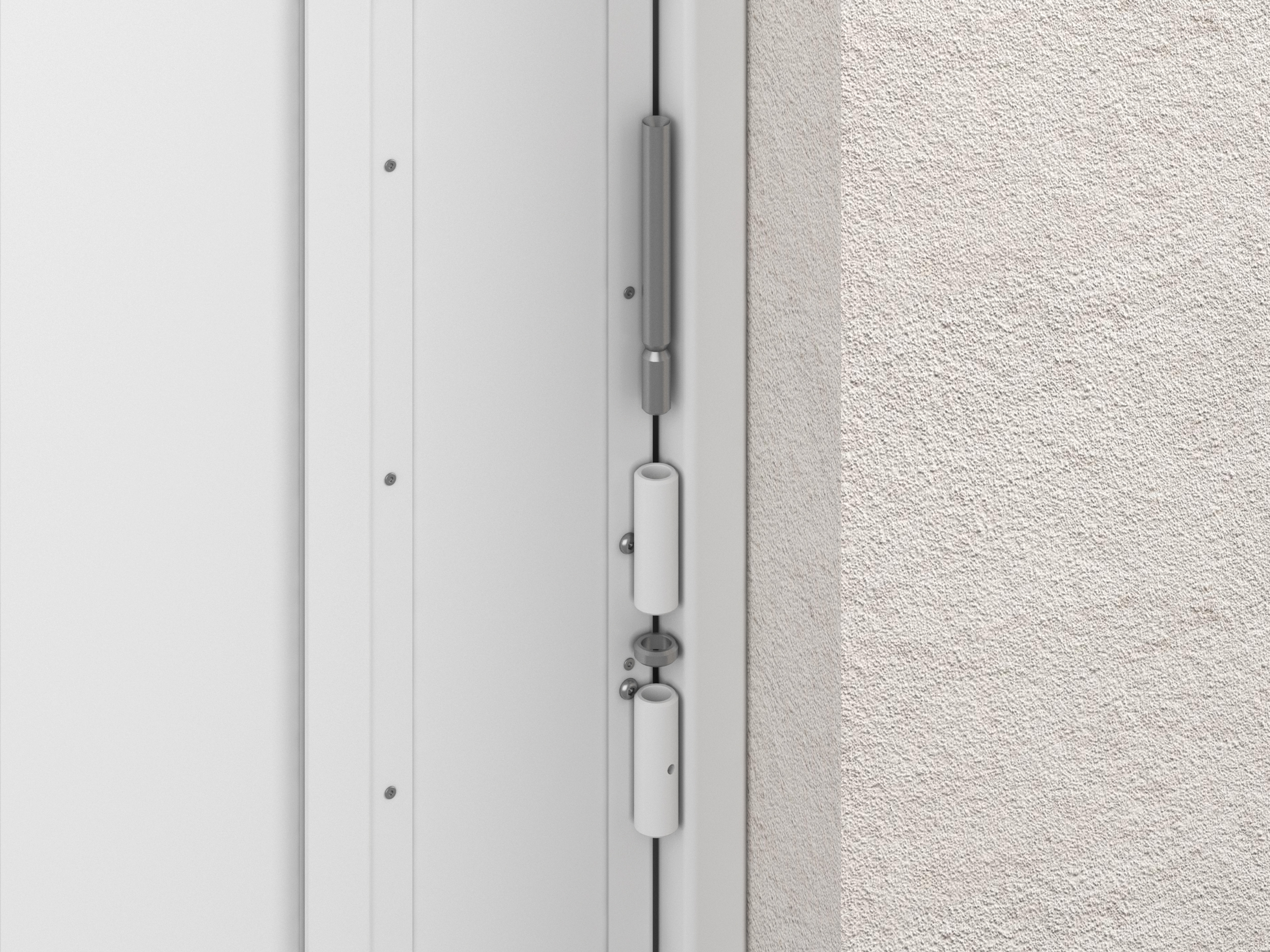

Yuvilishi mumkin bo‘lgan ajratuvchi poyabzal o‘rnatishning osonligini va eshiklarning silliq harakatini ta'minlaydi.

Yuvilishi mumkin bo‘lgan ajratuvchi poyabzal o‘rnatishning osonligini va eshiklarning silliq harakatini ta'minlaydi.

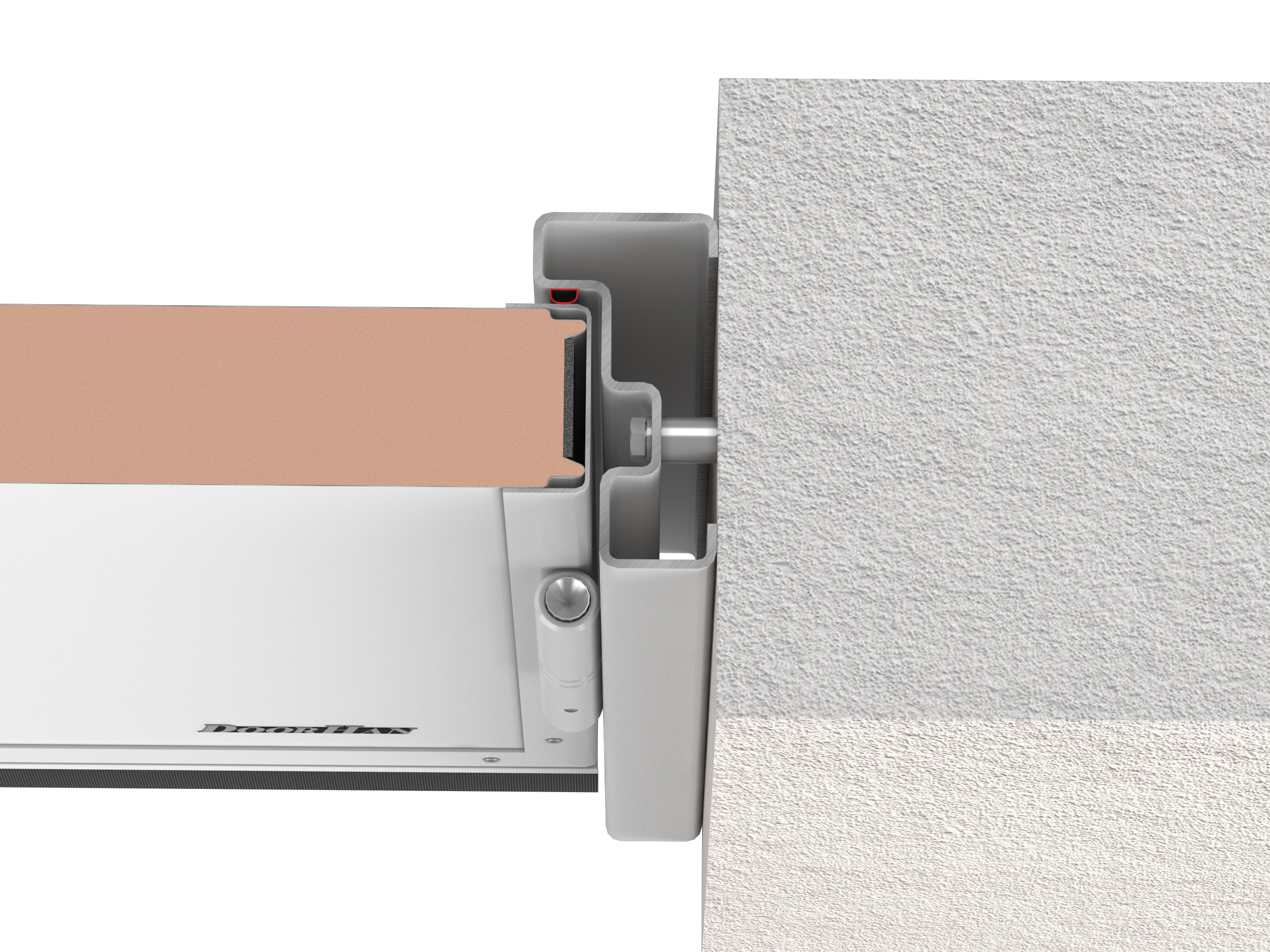

Maxsus EPDM-muhrramkasi eshik ramkasi va yarm o'rtasidagi bo'shliqni ishonchli tarzda muhrlaydi.

Maxsus EPDM-muhrramkasi eshik ramkasi va yarm o'rtasidagi bo'shliqni ishonchli tarzda muhrlaydi.

Eshikka kalit eshigi bilan portlashli eshik o'rnatilishi mumkin, bu esa eshiklar yopiq bo'lganda xonaga qulay kirishni ta'minlaydi. Oynalar o'rnatish orqali xonaning yoritilish darajasini oshirish mumkin. Oynaning ramkasi maxsus muhr bilan jihozlangan bo'lib, bu eshikning to'liq yopilishini ta'minlaydi, shuningdek, issiqlik yo'qotilishidan himoya qiladi. Oynaning qora rangdagi ramkasi eshikning uskunalari bilan uyg'unlashadi.

Eshikka kalit eshigi bilan portlashli eshik o'rnatilishi mumkin, bu esa eshiklar yopiq bo'lganda xonaga qulay kirishni ta'minlaydi. Oynalar o'rnatish orqali xonaning yoritilish darajasini oshirish mumkin. Oynaning ramkasi maxsus muhr bilan jihozlangan bo'lib, bu eshikning to'liq yopilishini ta'minlaydi, shuningdek, issiqlik yo'qotilishidan himoya qiladi. Oynaning qora rangdagi ramkasi eshikning uskunalari bilan uyg'unlashadi.

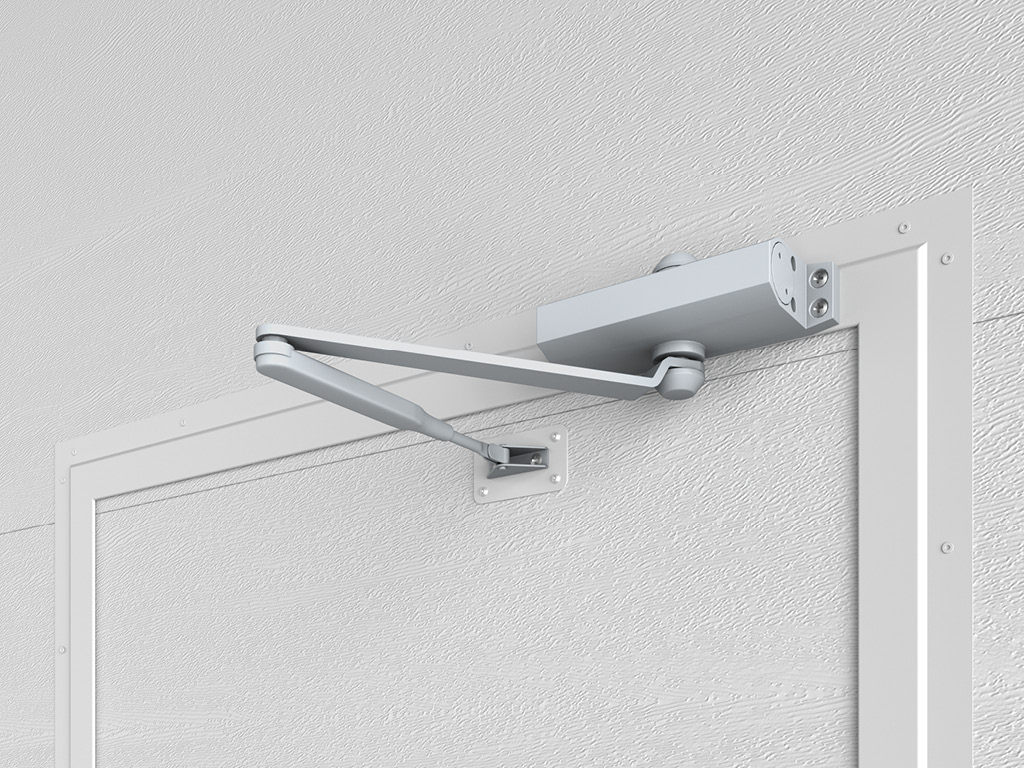

Kalit eshigiga yengil yopilish va eshik to'lig'icha yopilishini ta'minlaydigan dovodchining o'rnatilishi amalga oshiriladi.

Kalit eshigiga yengil yopilish va eshik to'lig'icha yopilishini ta'minlaydigan dovodchining o'rnatilishi amalga oshiriladi.

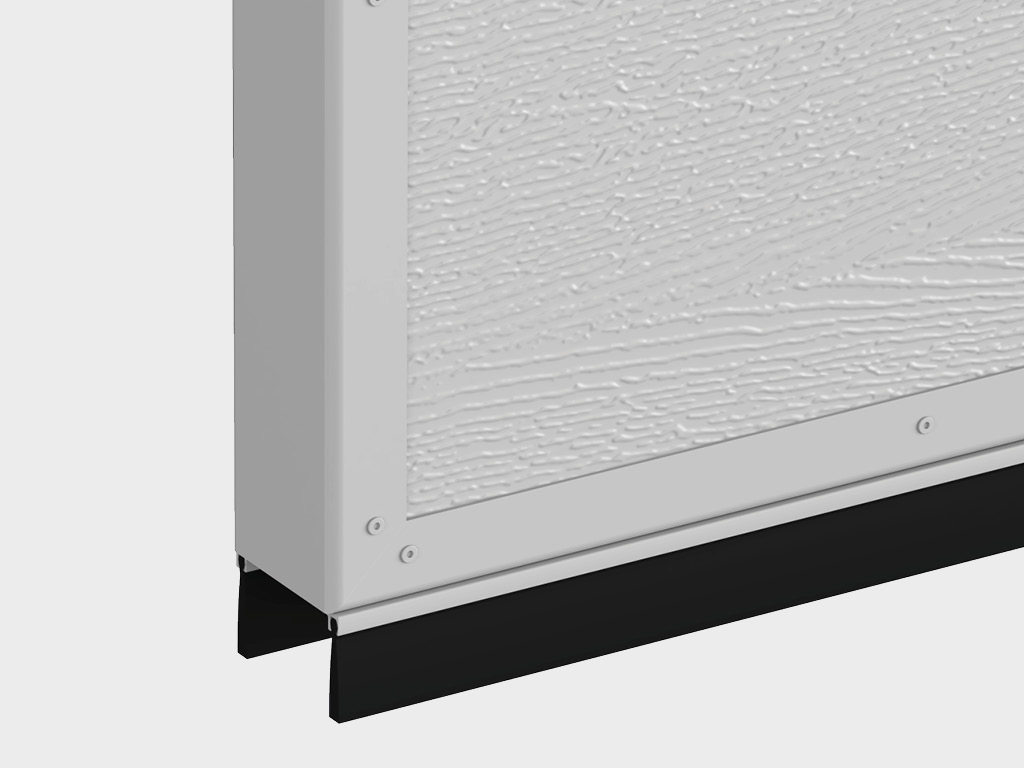

Cho'tkali muhr issiqlik yoki sovutilgan havo chiqishini oldini oladi va ichkariga chang kirishini himoya qiladi. Muhr har qanday yuzada oson ishlaydi va uni shikastlamaydi.

Cho'tkali muhr issiqlik yoki sovutilgan havo chiqishini oldini oladi va ichkariga chang kirishini himoya qiladi. Muhr har qanday yuzada oson ishlaydi va uni shikastlamaydi.

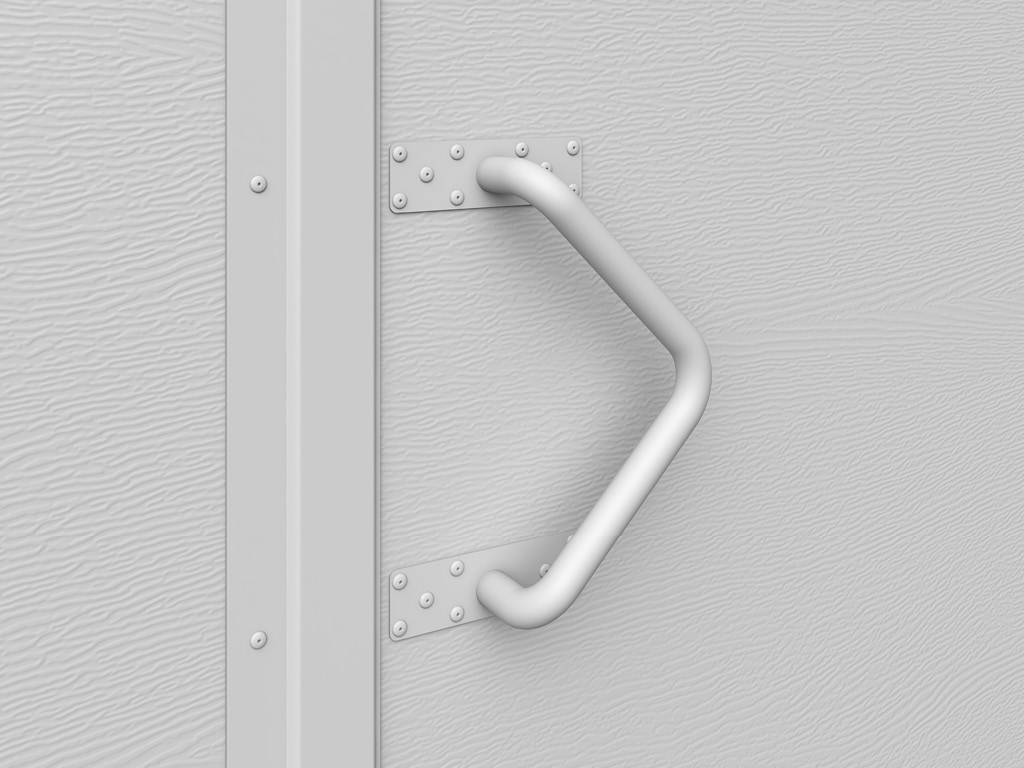

Aluminiy tutqichni eshik yarmida tashqi tomondan o'rnatish mumkin.

Aluminiy tutqichni eshik yarmida tashqi tomondan o'rnatish mumkin.

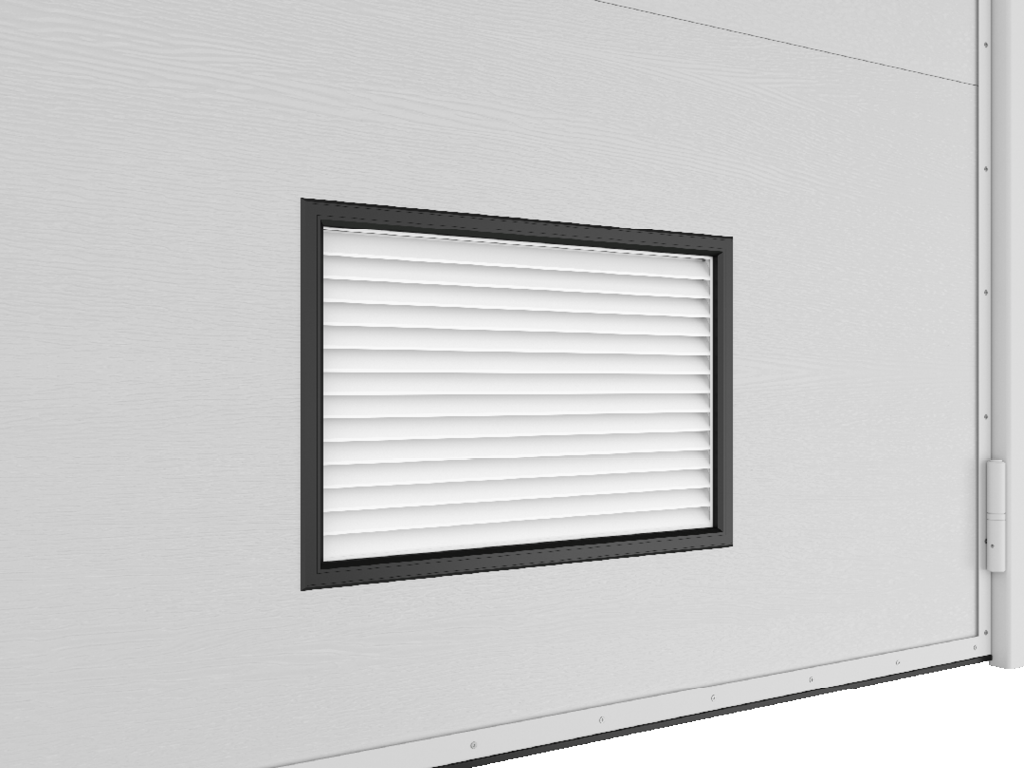

Qo'shimcha kelishuv asosida ventilyatsiya panjarasini o'rnatish mumkin.

Qo'shimcha kelishuv asosida ventilyatsiya panjarasini o'rnatish mumkin.

DoorHan elektr drayverlari yordamida ochiluvchi eshiklarni avtomatlashtirish va xavfsizlik tizimlarini o'rnatish imkoniyati mavjud (batafsil ma'lumotni «Eshiklar uchun avtomatika» bo'limida ko'ring).

DoorHan elektr drayverlari yordamida ochiluvchi eshiklarni avtomatlashtirish va xavfsizlik tizimlarini o'rnatish imkoniyati mavjud (batafsil ma'lumotni «Eshiklar uchun avtomatika» bo'limida ko'ring).

Technical description
O'lchamlar jadvali
Teshik o'lchamlari
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Высота проема, мм
2 000–5 000
Ширина проема, мм
2 000–5 000
Притолока, мм
Hech qanday cheklovlar yo'q (o'rnatilgan o'rnatish)
Пристенки, мм
Hech qanday cheklovlar yo'q (o'rnatilgan o'rnatish)
  1. Darvoza bargi
  2. Eshik ramkasi
  3. Oyna
  4. Rigiyning tutqichi
  5. Silindrik qulup, bosish tutqichi bilan
  6. O'rnatiladigan eshik

Eshikning yarmi qulup bilan o‘ng tomonda.

Eshikning yarmi qulup bilan o‘ng tomonda.

Eshikning yarmi qulup bilan chap tomonda.

Eshikning yarmi qulup bilan chap tomonda.

Параметр Значение Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н Kamida 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) Kamida 700
Изоляция воздушного шума, дБ 35
Безотказность, количество циклов открывания-закрывания, не менее 20 000 Eshik ishlab chiqaruvchi korxona tomonidan hech qanday detalni almashtirish zarurati bo'lmasligini kafolatlaydigan minimal tsikllar soni.
Усилие ручного открывания и закрывания, Н, не более 150 dan ortiq emas
Сопротивление удару твердым телом, Дж E - 10 J; h - 1 m; m to'p - 1 kg Sinovlar eshik to'lig'ining butunligini aniqlash maqsadida o'tkazildi.
Вес ворот в сборе, кг Eshiklar 3 × 3 m: to'liq og'irligi – 132 kg, ramka og'irligi – 104 kg, konstruktsiyaning og'irligi – 236 kg. Eshiklar 5 × 5 m: to'liq og'irligi – 387 kg, ramka og'irligi – 174 kg, konstruktsiyaning og'irligi – 561 kg. Mashhur o'lchamdagi eshiklarning og'irligi ko'rsatilgan

1. Eshiklarni ochiq holatda tutuvchi to'xtatuvchilarisiz ishlatish taqiqlanadi.

2. Ochiluvchi garaj eshiklarini o'rnatish faqat ilova qilingan ko'rsatmalarga qat'iy rioya qilgan holda amalga oshirilishi kerak.

3. Ochiluvchi garaj eshiklari silliq ishlashi, tiqilib qolmasligi va tortinmasdan harakatlanishi kerak.

4. Eshikni qo'lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.

5. Agar eshik ishlaganda begona tovushlar (qarsillash, shovqin) paydo bo'lsa, foydalanishni to'xtatib, malakali mutaxassisga murojaat qilish kerak.

6. Eshikning hinglarini o'z vaqtida tozalang, shunda ularning tiqilib qolishining oldi olinadi.

7. Agar eshik to'lig'ida kalit eshigi o'rnatilgan bo'lsa, og'ir buyumlarni pragaga qo'yish yoki unga bosish taqiqlanadi — bu eshik yarmidagi osilishlarga olib kelishi mumkin.

8. Baxtsiz hodisalardan saqlanish uchun eshiklar ochilish/yopilish paytida odamlar va hayvonlar faol zona ichida bo'lmasligiga e'tibor bering.

9. Eshiklar ochilish yoki yopilish paytida teshikda begona buyumlar bo'lmasligiga diqqat qiling.

10. Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda (kamida 6 oyda bir marta) texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

11. Avtomatika ishlayotganda ochiluvchi eshik to'ligini ushlash taqiqlanadi. Bu jarohatlarga yoki konstruktsiyaning buzilishiga olib kelishi mumkin.

12. Avtomatik eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) bolalarni yaqinlashtirishga yo'l qo'ymang.

13. Eshiklarni zarbalar bilan ta'sir qilmaslikka va ularning erkin ochilish va yopilishiga to'sqinlik qilmaslikka.

14. Eshiklarni ishlatishni boshlashdan oldin avtomatik elektrdrayver bo'yicha yo'riqnoma bilan diqqat bilan tanishing.

15. Agar eshiklar yoki ularning tarkibiy qismlari mo'ljallangan maqsadlarda ishlatilmasa, ishlab chiqaruvchi ularning butunligi va ishonchliligi uchun javobgar bo'lmaydi.

Упаковка в дерево Характеристики упаковки
Длина, мм Eshikning paneli balandligiga bog'liq
Ширина, мм Eshik panelining kengligi + 150 mm
Qo‘shimcha tavsif print

DoorHan konserni eshiklarni yuk tashish transportiga gidravlik ko'taruvchi kran yoki vilkali uskunaga ega avtomobil yuklash uskunasi yordamida yuklaydi, vilkalarining uzunligi kamida 2 m bo'lishi kerak. Mijoz yoki o'rnatuvchi eshiklarni qadoqlangan holda ko'chirish uchun shunday uskunani ta'minlashi lozim. Vilka ishlab chiqaruvchi tomonidan taqdim etilgan yog'och palet ostiga kirishi kerak. Kran yoki boshqa ko'tarish vositalari ishlatilganda, tegishli yuk ko'tarish qobiliyatiga ega ko'tarish qismlari (straplar)ni ishlatish tavsiya etiladi.

Installation
Montaj usullari
Bino qurilishi uchun tayyorgarlik
Ochiluvchi garaj eshiklari o'rnatish uchun yotqizilgan montaj bilan o'rnatiladi.
Ochiluvchi garaj eshiklari o'rnatish uchun yotqizilgan montaj bilan o'rnatiladi.

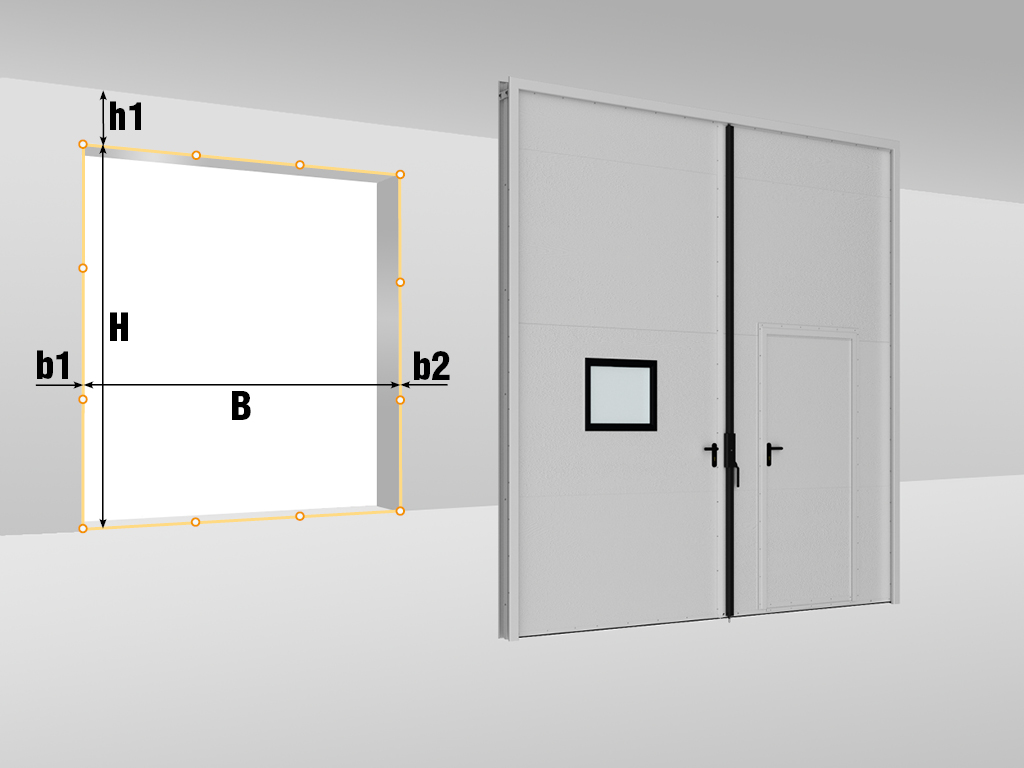

  1. Barcha o'lchovlar ichki xonada amalga oshiriladi. Har bir kattalikni o'lchash kamida uchta nuqtada (ekstremal holatlar va markazda) bajarilishi kerak.
  2. H – teshikning balandligi (pol dan teshikning yuqori qismigacha bo'lgan masofa).
  3. B – teshikning kengligi (chap chekkadan o'ng chekkagacha bo'lgan masofa).
  4. h1 – pritolka (teshikning yuqori qismidan to'siqqa qadar bo'lgan masofa).
  5. b1/b2 – chap/oq o'ng tomondagi yon masofa (mos ravishda teshikning tegishli chekkasidan to'siqqa qadar bo'lgan masofa).
  6. H va B (teshikning balandligi va kengligi) o'lchovlarini olishda yakuniy o'lchov eng kichik qiymat sifatida qabul qilinadi.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

O'rnatish va ishlatish bo'yicha ko'rsatmalar "Garaj eshiklari sendvich panelli po'lat ramkada"

O'rnatish va ishlatish bo'yicha ko'rsatmalar "SG-SS seriyali PIR bilan to'ldirilgan panellardan yasalgan aylanma garaj eshiklari"

"SG-SS seriyali PIR plombali panellardan yasalgan tebranish garaj eshiklari" xizmat kitobi

"Garaj eshiklari sendvich panelli po'latdan yasalgan ramka" ma'lumotlar varag'i

Ma'lumotlar varag'i "SG-SS seriyali PIR plombali panellardan yasalgan aylanma garaj eshiklari"

Sertifikat "Bino va inshootlar uchun eshiklar. Seriyali nashr"

Sertifikat "Bino va inshootlar uchun DoorHan metall eshiklari uchun mahsulotlar komponentlari"

PIR plomba bilan sendvich panellardan yasalgan menteşeli garaj eshiklari (umumiy ko'rinish)

PIR plomba bilan sendvich panellardan yasalgan garaj eshigi ramkasi

PIR plomba bilan sendvich panellardan yasalgan aylanma garaj eshiklarini o'rnatishda ochilishni toraytirish sxemasi

PIR plomba bilan sendvich panellardan yasalgan aylanma garaj eshiklarining o'lchovli diagrammasi

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan sanoat eshiklarining ishlashga kafolat beriladi. Kafolat muddati chakana savdo uchun 1 yil va dilerlik buyurtmalari uchun 2 yilni tashkil etadi, eshiklar sotib olingan kundan boshlab.

Dizayn
Sendvich panelli sirt turi
Darakht ko'rinishida
Darakht ko'rinishida
Цвета
RAL 9003 (oq, standart)
RAL 9003 (oq, standart)
RAL 7004 (kulrang, standart); panelning boshqa tomoni RAL 9003 (oq)
RAL 7004 (kulrang, standart); panelning boshqa tomoni RAL 9003 (oq)
RAL kartasiga muvofiq nostandart rang
RAL kartasiga muvofiq nostandart rang
Equipment
Bazaviy to'plam
Ikki yarm eshik sifatida taqdim etiladi (80 mm qalinlikdagi sendvich-panellar, po'latdan yasalgan chegaralovchi profillar, mustahkamlovchi burchaklar, almashtiriladigan o'qi bo'lgan hinglar, muhr, mexanik qulup). Eshiklarni avtomatlashtirishda, agar mijoz talab qilsa, qulup yarmda o'rnatilmaydi. Kalit eshigi va derazalarni o'rnatish texnik topshiriqqa binoan ixtiyoriy ravishda amalga oshiriladi.

Ikki yarm eshik sifatida taqdim etiladi (80 mm qalinlikdagi sendvich-panellar, po'latdan yasalgan chegaralovchi profillar, mustahkamlovchi burchaklar, almashtiriladigan o'qi bo'lgan hinglar, muhr, mexanik qulup). Eshiklarni avtomatlashtirishda, agar mijoz talab qilsa, qulup yarmda o'rnatilmaydi. Kalit eshigi va derazalarni o'rnatish texnik topshiriqqa binoan ixtiyoriy ravishda amalga oshiriladi.

Po'lat ramka ajratilgan holda taqdim etiladi (ikki vertikal va bir gorizontal profil).

Po'lat ramka ajratilgan holda taqdim etiladi (ikki vertikal va bir gorizontal profil).

Mexanik qulup eshikni ichki va tashqi tomondan yopish imkonini beradi. Passiv himoya turi ochiluvchi garaj eshiklarida rigiyning tutqichi orqali ta'minlanadi, u o'rnatish vaqtida eshikka o'rnatiladi.

Mexanik qulup eshikni ichki va tashqi tomondan yopish imkonini beradi. Passiv himoya turi ochiluvchi garaj eshiklarida rigiyning tutqichi orqali ta'minlanadi, u o'rnatish vaqtida eshikka o'rnatiladi.

Yuvilishi mumkin bo‘lgan ajratuvchi poyabzal o‘rnatishning osonligini va eshiklarning silliq harakatini ta'minlaydi.

Yuvilishi mumkin bo‘lgan ajratuvchi poyabzal o‘rnatishning osonligini va eshiklarning silliq harakatini ta'minlaydi.

Maxsus EPDM-muhrramkasi eshik ramkasi va yarm o'rtasidagi bo'shliqni ishonchli tarzda muhrlaydi.

Maxsus EPDM-muhrramkasi eshik ramkasi va yarm o'rtasidagi bo'shliqni ishonchli tarzda muhrlaydi.

Qo'shimcha to'plam
Eshikka kalit eshigi bilan portlashli eshik o'rnatilishi mumkin, bu esa eshiklar yopiq bo'lganda xonaga qulay kirishni ta'minlaydi. Oynalar o'rnatish orqali xonaning yoritilish darajasini oshirish mumkin. Oynaning ramkasi maxsus muhr bilan jihozlangan bo'lib, bu eshikning to'liq yopilishini ta'minlaydi, shuningdek, issiqlik yo'qotilishidan himoya qiladi. Oynaning qora rangdagi ramkasi eshikning uskunalari bilan uyg'unlashadi.

Eshikka kalit eshigi bilan portlashli eshik o'rnatilishi mumkin, bu esa eshiklar yopiq bo'lganda xonaga qulay kirishni ta'minlaydi. Oynalar o'rnatish orqali xonaning yoritilish darajasini oshirish mumkin. Oynaning ramkasi maxsus muhr bilan jihozlangan bo'lib, bu eshikning to'liq yopilishini ta'minlaydi, shuningdek, issiqlik yo'qotilishidan himoya qiladi. Oynaning qora rangdagi ramkasi eshikning uskunalari bilan uyg'unlashadi.

Kalit eshigiga yengil yopilish va eshik to'lig'icha yopilishini ta'minlaydigan dovodchining o'rnatilishi amalga oshiriladi.

Kalit eshigiga yengil yopilish va eshik to'lig'icha yopilishini ta'minlaydigan dovodchining o'rnatilishi amalga oshiriladi.

Cho'tkali muhr issiqlik yoki sovutilgan havo chiqishini oldini oladi va ichkariga chang kirishini himoya qiladi. Muhr har qanday yuzada oson ishlaydi va uni shikastlamaydi.

Cho'tkali muhr issiqlik yoki sovutilgan havo chiqishini oldini oladi va ichkariga chang kirishini himoya qiladi. Muhr har qanday yuzada oson ishlaydi va uni shikastlamaydi.

Aluminiy tutqichni eshik yarmida tashqi tomondan o'rnatish mumkin.

Aluminiy tutqichni eshik yarmida tashqi tomondan o'rnatish mumkin.

Qo'shimcha kelishuv asosida ventilyatsiya panjarasini o'rnatish mumkin.

Qo'shimcha kelishuv asosida ventilyatsiya panjarasini o'rnatish mumkin.

DoorHan elektr drayverlari yordamida ochiluvchi eshiklarni avtomatlashtirish va xavfsizlik tizimlarini o'rnatish imkoniyati mavjud (batafsil ma'lumotni «Eshiklar uchun avtomatika» bo'limida ko'ring).

DoorHan elektr drayverlari yordamida ochiluvchi eshiklarni avtomatlashtirish va xavfsizlik tizimlarini o'rnatish imkoniyati mavjud (batafsil ma'lumotni «Eshiklar uchun avtomatika» bo'limida ko'ring).

Technical description
O'lchamlar jadvali
Параметр
Показатель
Высота проема, мм
2 000–5 000
Ширина проема, мм
2 000–5 000
Притолока, мм
Hech qanday cheklovlar yo'q (o'rnatilgan o'rnatish)
Пристенки, мм
Hech qanday cheklovlar yo'q (o'rnatilgan o'rnatish)
Konstruktsiya
  1. Darvoza bargi
  2. Eshik ramkasi
  3. Oyna
  4. Rigiyning tutqichi
  5. Silindrik qulup, bosish tutqichi bilan
  6. O'rnatiladigan eshik
Standart konstruktiv yechimlar

Eshikning yarmi qulup bilan o‘ng tomonda.

Eshikning yarmi qulup bilan chap tomonda.

Texnik xususiyatlar
Параметр Значение Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н Kamida 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) Kamida 700
Изоляция воздушного шума, дБ 35
Безотказность, количество циклов открывания-закрывания, не менее 20 000 Eshik ishlab chiqaruvchi korxona tomonidan hech qanday detalni almashtirish zarurati bo'lmasligini kafolatlaydigan minimal tsikllar soni.
Усилие ручного открывания и закрывания, Н, не более 150 dan ortiq emas
Сопротивление удару твердым телом, Дж E - 10 J; h - 1 m; m to'p - 1 kg Sinovlar eshik to'lig'ining butunligini aniqlash maqsadida o'tkazildi.
Вес ворот в сборе, кг Eshiklar 3 × 3 m: to'liq og'irligi – 132 kg, ramka og'irligi – 104 kg, konstruktsiyaning og'irligi – 236 kg. Eshiklar 5 × 5 m: to'liq og'irligi – 387 kg, ramka og'irligi – 174 kg, konstruktsiyaning og'irligi – 561 kg. Mashhur o'lchamdagi eshiklarning og'irligi ko'rsatilgan
Mahsulotni ishlatish shartlari

1. Eshiklarni ochiq holatda tutuvchi to'xtatuvchilarisiz ishlatish taqiqlanadi.

2. Ochiluvchi garaj eshiklarini o'rnatish faqat ilova qilingan ko'rsatmalarga qat'iy rioya qilgan holda amalga oshirilishi kerak.

3. Ochiluvchi garaj eshiklari silliq ishlashi, tiqilib qolmasligi va tortinmasdan harakatlanishi kerak.

4. Eshikni qo'lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.

5. Agar eshik ishlaganda begona tovushlar (qarsillash, shovqin) paydo bo'lsa, foydalanishni to'xtatib, malakali mutaxassisga murojaat qilish kerak.

6. Eshikning hinglarini o'z vaqtida tozalang, shunda ularning tiqilib qolishining oldi olinadi.

7. Agar eshik to'lig'ida kalit eshigi o'rnatilgan bo'lsa, og'ir buyumlarni pragaga qo'yish yoki unga bosish taqiqlanadi — bu eshik yarmidagi osilishlarga olib kelishi mumkin.

8. Baxtsiz hodisalardan saqlanish uchun eshiklar ochilish/yopilish paytida odamlar va hayvonlar faol zona ichida bo'lmasligiga e'tibor bering.

9. Eshiklar ochilish yoki yopilish paytida teshikda begona buyumlar bo'lmasligiga diqqat qiling.

10. Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda (kamida 6 oyda bir marta) texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

11. Avtomatika ishlayotganda ochiluvchi eshik to'ligini ushlash taqiqlanadi. Bu jarohatlarga yoki konstruktsiyaning buzilishiga olib kelishi mumkin.

12. Avtomatik eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) bolalarni yaqinlashtirishga yo'l qo'ymang.

13. Eshiklarni zarbalar bilan ta'sir qilmaslikka va ularning erkin ochilish va yopilishiga to'sqinlik qilmaslikka.

14. Eshiklarni ishlatishni boshlashdan oldin avtomatik elektrdrayver bo'yicha yo'riqnoma bilan diqqat bilan tanishing.

15. Agar eshiklar yoki ularning tarkibiy qismlari mo'ljallangan maqsadlarda ishlatilmasa, ishlab chiqaruvchi ularning butunligi va ishonchliligi uchun javobgar bo'lmaydi.

Qadoqlash
Упаковка в дерево Характеристики упаковки
Длина, мм Eshikning paneli balandligiga bog'liq
Ширина, мм Eshik panelining kengligi + 150 mm
Qo‘shimcha tavsif

DoorHan konserni eshiklarni yuk tashish transportiga gidravlik ko'taruvchi kran yoki vilkali uskunaga ega avtomobil yuklash uskunasi yordamida yuklaydi, vilkalarining uzunligi kamida 2 m bo'lishi kerak. Mijoz yoki o'rnatuvchi eshiklarni qadoqlangan holda ko'chirish uchun shunday uskunani ta'minlashi lozim. Vilka ishlab chiqaruvchi tomonidan taqdim etilgan yog'och palet ostiga kirishi kerak. Kran yoki boshqa ko'tarish vositalari ishlatilganda, tegishli yuk ko'tarish qobiliyatiga ega ko'tarish qismlari (straplar)ni ishlatish tavsiya etiladi.

Installation
Montaj usullari
Ochiluvchi garaj eshiklari o'rnatish uchun yotqizilgan montaj bilan o'rnatiladi.
Ochiluvchi garaj eshiklari o'rnatish uchun yotqizilgan montaj bilan o'rnatiladi.
Bino qurilishi uchun tayyorgarlik
  1. Barcha o'lchovlar ichki xonada amalga oshiriladi. Har bir kattalikni o'lchash kamida uchta nuqtada (ekstremal holatlar va markazda) bajarilishi kerak.
  2. H – teshikning balandligi (pol dan teshikning yuqori qismigacha bo'lgan masofa).
  3. B – teshikning kengligi (chap chekkadan o'ng chekkagacha bo'lgan masofa).
  4. h1 – pritolka (teshikning yuqori qismidan to'siqqa qadar bo'lgan masofa).
  5. b1/b2 – chap/oq o'ng tomondagi yon masofa (mos ravishda teshikning tegishli chekkasidan to'siqqa qadar bo'lgan masofa).
  6. H va B (teshikning balandligi va kengligi) o'lchovlarini olishda yakuniy o'lchov eng kichik qiymat sifatida qabul qilinadi.
Kafolat majburiyatlari

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan sanoat eshiklarining ishlashga kafolat beriladi. Kafolat muddati chakana savdo uchun 1 yil va dilerlik buyurtmalari uchun 2 yilni tashkil etadi, eshiklar sotib olingan kundan boshlab.

Documentation
Ko'rsatmalar

O'rnatish va ishlatish bo'yicha ko'rsatmalar "Garaj eshiklari sendvich panelli po'lat ramkada"

O'rnatish va ishlatish bo'yicha ko'rsatmalar "SG-SS seriyali PIR bilan to'ldirilgan panellardan yasalgan aylanma garaj eshiklari"

"SG-SS seriyali PIR plombali panellardan yasalgan tebranish garaj eshiklari" xizmat kitobi

Pasportlar va sertifikatlar

"Garaj eshiklari sendvich panelli po'latdan yasalgan ramka" ma'lumotlar varag'i

Ma'lumotlar varag'i "SG-SS seriyali PIR plombali panellardan yasalgan aylanma garaj eshiklari"

Sertifikat "Bino va inshootlar uchun eshiklar. Seriyali nashr"

Sertifikat "Bino va inshootlar uchun DoorHan metall eshiklari uchun mahsulotlar komponentlari"

Chizmalar

PIR plomba bilan sendvich panellardan yasalgan menteşeli garaj eshiklari (umumiy ko'rinish)

PIR plomba bilan sendvich panellardan yasalgan garaj eshigi ramkasi

PIR plomba bilan sendvich panellardan yasalgan aylanma garaj eshiklarini o'rnatishda ochilishni toraytirish sxemasi

PIR plomba bilan sendvich panellardan yasalgan aylanma garaj eshiklarining o'lchovli diagrammasi

Checkout
Managers of the company will answer all
questions by phone:
