Yig'iladigan stasionar ko'prik FTF, siljiydigan ko'prik FTS

Yig'iladigan ko'priklar stasionar va siljiydigan seriya yuk tashish- tushirish maydonini tashkil etish uchun mo'ljallangan bo'lib, ochiq rampaga o'rnatiladi va modelga qarab, rampaning va avtomobil korpusining balandligi o'rtasidagi farqni 360 mm gacha kompensatsiya qiladi. Ko'priklar, rampaning balandligidan farqli ravishda, taxminan bir xil balandlikka ega bo'lgan yuk mashinalari bilan ishlatilishi mumkin.
Qo'llanilish sohasi:
  • Ombor komplekslari
Afzalliklar
Ochiq rampaga o'rnatish
Ochiq rampaga o'rnatilib, pol darajasi va avtomobil korpusi o'rtasidagi balandlik farqini kompensatsiya qiladi.
Xavfsizlik
Maxsus qulflov ko'prikni ishlamaydigan vertikal holatda bloklaydi.
Qo'llanilishini universaligi
Elektr ta'minotini ulashni talab qilmaydi.
Harakatchanlik
Siljiydigan ko'prik modeli, temiryo'l bo'ylab harakatlanish hisobiga bir nechta joylarda navbatma-navbat ishlarni bajarishga imkon beradi.
Ochiq rampaga o'rnatish
Ochiq rampaga o'rnatilib, pol darajasi va avtomobil korpusi o'rtasidagi balandlik farqini kompensatsiya qiladi.
Xavfsizlik
Maxsus qulflov ko'prikni ishlamaydigan vertikal holatda bloklaydi.
Qo'llanilishini universaligi
Elektr ta'minotini ulashni talab qilmaydi.
Harakatchanlik
Siljiydigan ko'prik modeli, temiryo'l bo'ylab harakatlanish hisobiga bir nechta joylarda navbatma-navbat ishlarni bajarishga imkon beradi.
Dizayn
Yuzaning turi
Ranglar
Loviya tishli naqsh
Loviya tishli naqsh
RAL 9005 (qora)
RAL 9005 (qora)
RAL 5005 (ko'k)
RAL 5005 (ko'k)
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

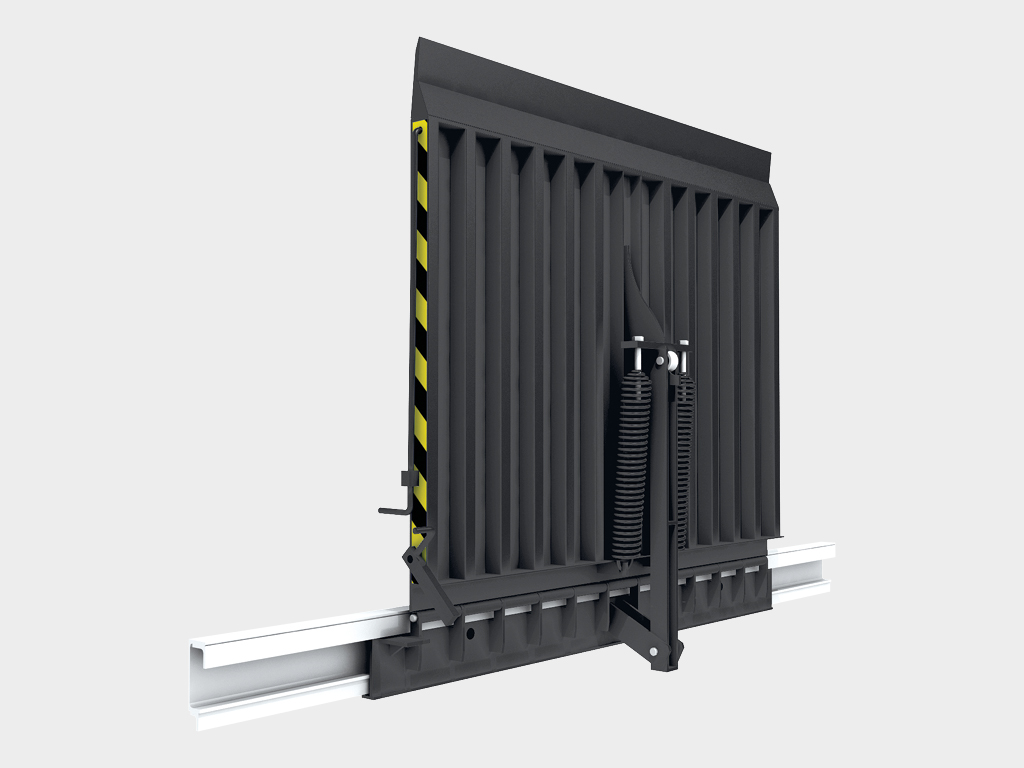

Yig'iladigan siljiydigan ko'prik.

Yig'iladigan siljiydigan ko'prik.

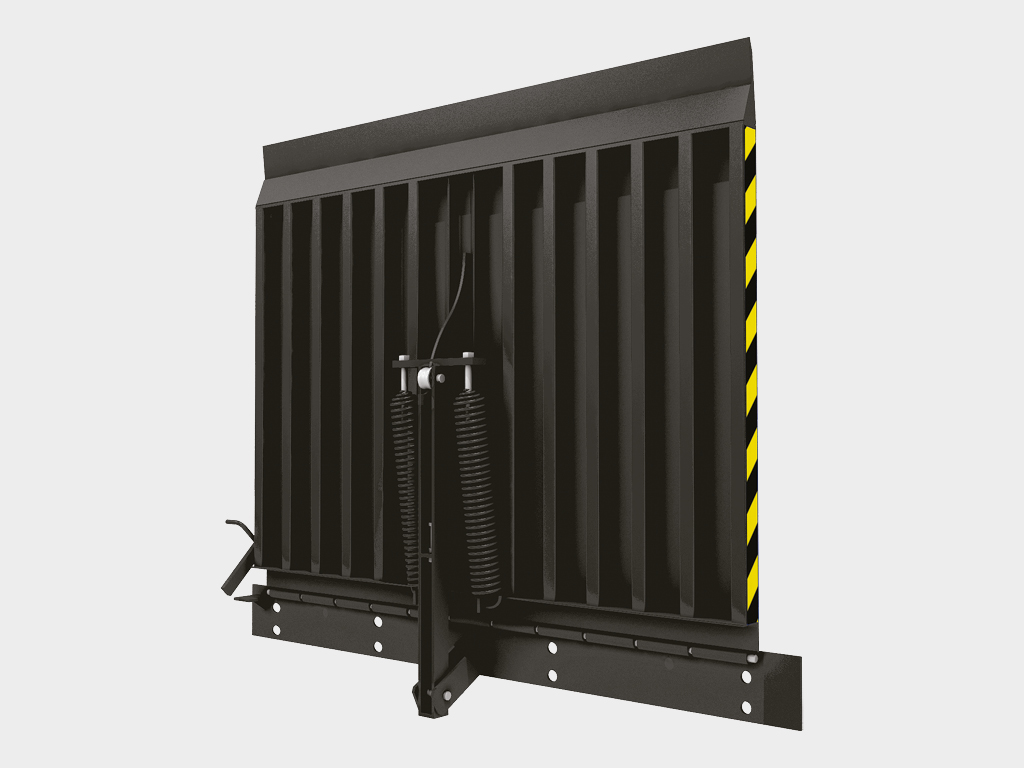

Yig'iladigan stasionar ko'prik.

Yig'iladigan stasionar ko'prik.

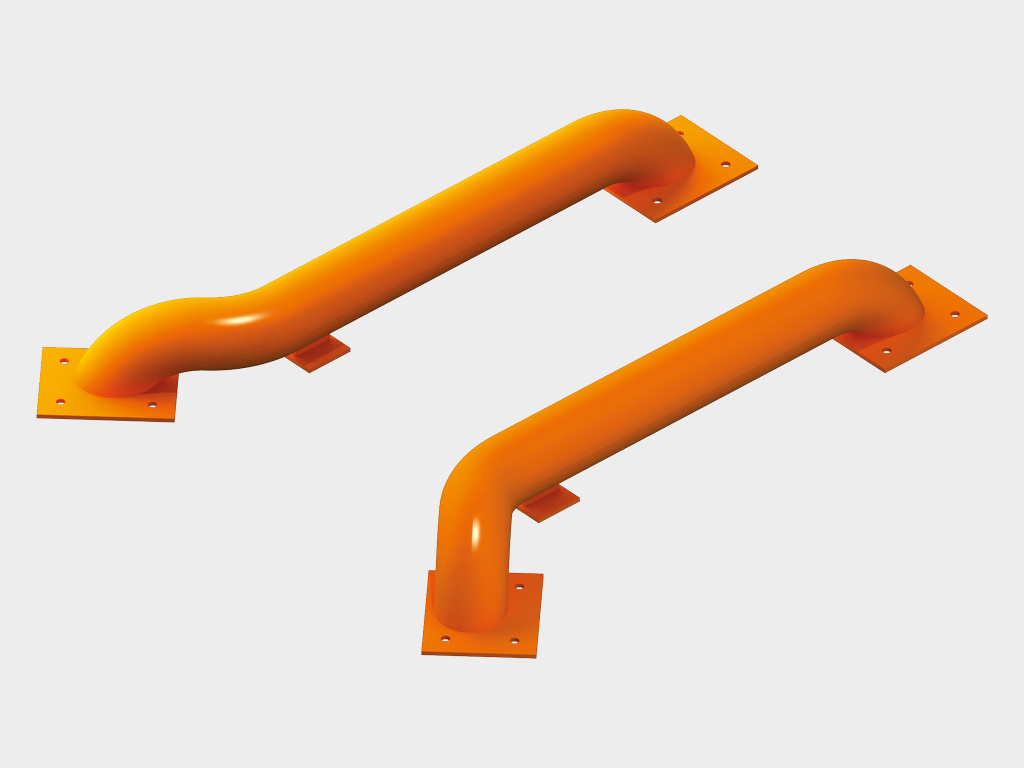

G'ildiraklar uchun yo'riqnomalar avtomobilni dokka tez va aniq park qilishni ta'minlash va tamg'ichlarni hamda bino devorlarini zararlardan himoya qilish uchun mo'ljallangan. Yo'riqnomalar, avtomobilning g'ildirak halqasiga mumkin bo'lgan ta'sirni minimumga keltirish uchun shunday ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, mustahkamlash uchun burilishlarga ega. Asosiy rang – RAL2004, shuningdek, RAL kartasidagi istalgan rangga bo'yoq yoki issiq sink bilan qoplash mumkin. Yo'riqnomalar dok oldidagi maydonda ikkita usulda o'rnatiladi: anker boltlari yordamida va betonlash orqali.

G'ildiraklar uchun yo'riqnomalar avtomobilni dokka tez va aniq park qilishni ta'minlash va tamg'ichlarni hamda bino devorlarini zararlardan himoya qilish uchun mo'ljallangan. Yo'riqnomalar, avtomobilning g'ildirak halqasiga mumkin bo'lgan ta'sirni minimumga keltirish uchun shunday ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, mustahkamlash uchun burilishlarga ega. Asosiy rang – RAL2004, shuningdek, RAL kartasidagi istalgan rangga bo'yoq yoki issiq sink bilan qoplash mumkin. Yo'riqnomalar dok oldidagi maydonda ikkita usulda o'rnatiladi: anker boltlari yordamida va betonlash orqali.

Technical description
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Ширина, мм
1 200, 1 500, 1 800, 2 000
Длина, мм
1 000, 1 500
Рабочий диапазон в зависимости от ширины моста, мм
Yuqori: 120–180 ±10; pastga: 150–280 ±10
Толщина верхнего листа, мм
5

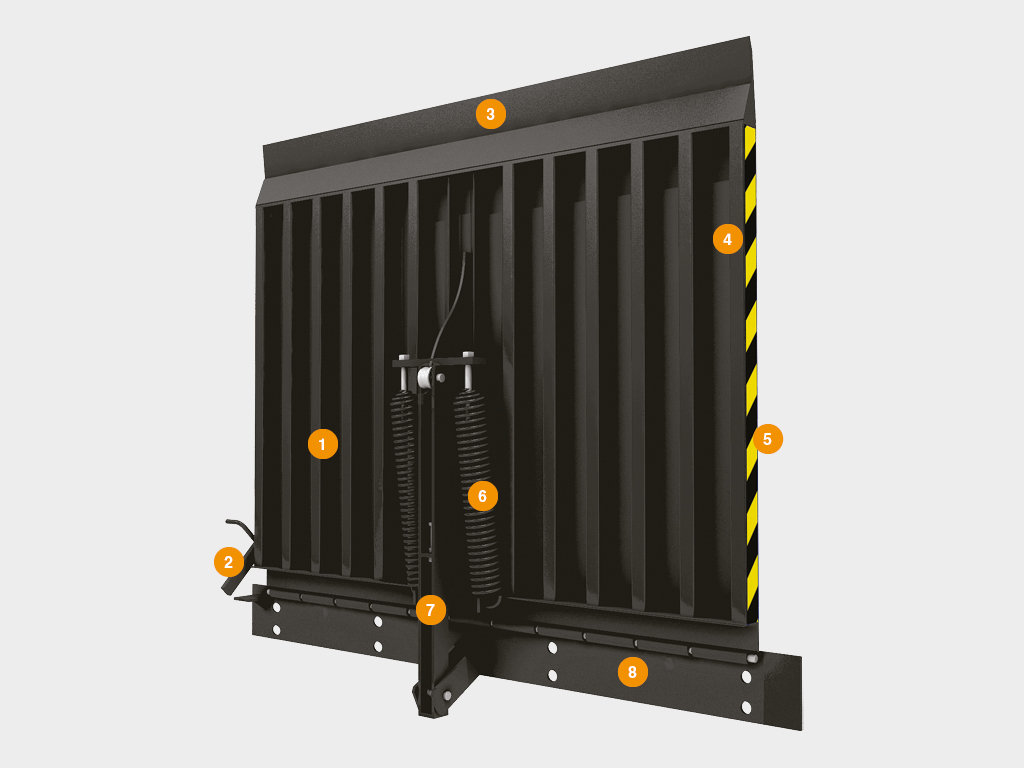

  1. Ko'prikni boshqarish tutqichi (boshqa tomondan)
  2. Ko'prikni vertikal holatda bloklaydigan qulflov
  3. Rampа
  4. Qopqoq
  5. Signal chizig'i sariq-qora
  6. Prujina
  7. Ko'prikning prujinali balanslash mexanizmi
  8. O'rnatish plitasi

Yig'iladigan siljiydigan ko'prik.

Yig'iladigan siljiydigan ko'prik.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 1 000, 1 500
B, мм Ширина 1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели 210
b1, мм Рабочий диапазон, вверх 120–180 ±10
b2, мм Рабочий диапазон, вниз 150–280 ±10
Yig'iladigan stasionar ko'prik.

Yig'iladigan stasionar ko'prik.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 1 000, 1 500
B, мм Ширина 1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели 210
b1, мм Рабочий диапазон, вверх 120–180 ±10
b2, мм Рабочий диапазон, вниз 150–280 ±10
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 4 000 (40)
Максимальная точечная нагрузка, Н/мм² 1,3
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60–90
Диапазон рабочих температур, °С -35…+50

1. Muhim! Yig'iladigan ko'prik (stasionar, siljiydigan) qo'lda ishlatiladigan gidravlik aravachalar va shinalari bilan jihozlangan standart to'rt g'ildirakli yuk ko'tarish vositalari bilan ishlatish uchun mo'ljallangan.

2. Ko'priklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

3. Ko'prikni qo'lda ko'tarish va tushirish tutqich yordamida amalga oshiriladi.

4. Ko'prik yuzasini zarbalar ta'siriga uchratmang va uning erkin ochilishi va yopilishiga to'sqinlik qilmang.

5. Siljiydigan ko'prikning yo'riqnomasini, siljish mexanizmining roliklarini, o'qlarini va ko'prikning yostiqlarini ifloslanishiga yo'l qo'ymang.

6. Ko'prik tushirilayotganda uning ostida bo'lish taqiqlanadi, chunki bu jarohatlanishga olib kelishi mumkin.

7. Ko'prik tushirilayotganda uning ostida begona ob'ektlar bo'lmasligiga e'tibor bering.

Упаковка в дерево Характеристики упаковки
Состав Pufakli plyonka, polistirol, yog'och palet, yog'och bloklar
Длина, мм Ko'prikning uzunligiga bog'liq
Ширина, мм Ko'prikning kengligiga bog'liq
Высота, мм Ko'prikning balandligiga bog'liq
Qo‘shimcha tavsif print

DoorHan konserni ko'priklarni yuk tashish transportiga gidravlik ko'tarish krani yoki kamida 2 metrli vilkali uskunaga ega avtoupakovschik yordamida yuklaydi. Xaridor yoki o'rnatuvchi ushbu ko'priklarni ko'chirish uchun shunga o'xshash uskunani taqdim etishi kerak. Kranning yoki boshqa ko'tarish vositasining ishlatilishi paytida mos keluvchi yuk ko'tarish qobiliyatiga ega arqonlardan foydalanish tavsiya etiladi.

Installation
Montaj usullari
Bino qurilishi uchun tayyorgarlik
Yig'iladigan ko'prik (siljiydigan, stasionar) o'rnatilishi tayyorlangan rampaga amalga oshiriladi.
Yig'iladigan ko'prik (siljiydigan, stasionar) o'rnatilishi tayyorlangan rampaga amalga oshiriladi.

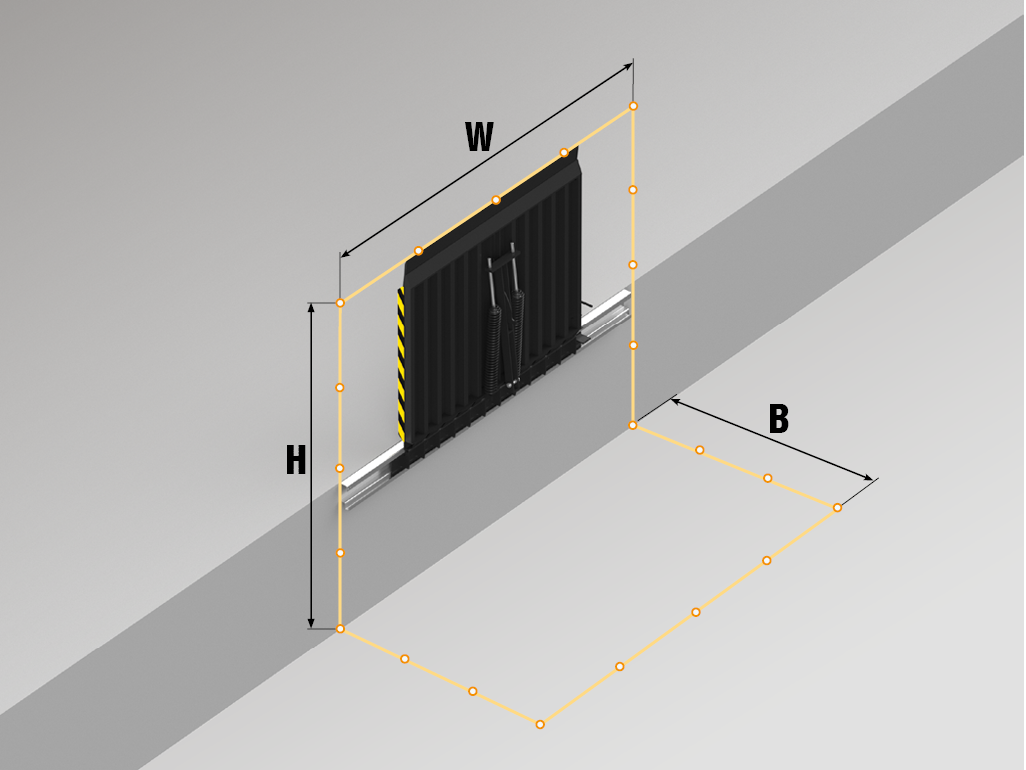

  1. Har bir o'lchovni kamida uchta nuqtada (eng chekka holatlarda va markazda) o'lchash zarur.
  2. H – rampaning balandligi (poldan rampaning yuqori qismigacha bo'lgan masofa).
  3. B – avtomobil korpusining kengligi (chap tomondan o'ng tomongacha bo'lgan masofa).
  4. h – avtomobil korpusining balandligi (yer yuzasidan avtomobil korpusi poldan bo'lgan masofa).
  5. H va B o'lchovlari bo'yicha yakuniy o'lchov eng katta qiymatni tashkil etadi, h o'lchovida esa eng kichik qiymat olinadi.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Katlanuvchi statsionar toymasin ko'prikni o'rnatish va ishlatish bo'yicha ko'rsatmalar

Muvofiqlik sertifikati No 151299201

Pasport (surma ko'prik)

Pasport (statsionar ko'prik)

Ruxsat etilgan va toymasin egilish ko'prigi FT seriyali

FT seriyali egilish ko'prigi uchun rampa tayyorlash diagrammasi

G'ildirak yo'riqnomalari

G'ildirak yo'riqnomasini o'rnatish sxemasi

Kafolat majburiyatlari print

Xaridorga DoorHan konserni tomonidan ishlab chiqarilgan mexanik yig'iladigan ko'priklar uchun 1 yil davomida chakana va 2 yil davomida dilerlik buyurtmalari bo'yicha sotib olishdan boshlab ishlash kafolati taqdim etiladi.

Dizayn
Yuzaning turi
Loviya tishli naqsh
Loviya tishli naqsh
Ranglar
RAL 9005 (qora)
RAL 9005 (qora)
RAL 5005 (ko'k)
RAL 5005 (ko'k)
Equipment
Bazaviy to'plam
Yig'iladigan siljiydigan ko'prik.

Yig'iladigan siljiydigan ko'prik.

Yig'iladigan stasionar ko'prik.

Yig'iladigan stasionar ko'prik.

Qo'shimcha to'plam
G'ildiraklar uchun yo'riqnomalar avtomobilni dokka tez va aniq park qilishni ta'minlash va tamg'ichlarni hamda bino devorlarini zararlardan himoya qilish uchun mo'ljallangan. Yo'riqnomalar, avtomobilning g'ildirak halqasiga mumkin bo'lgan ta'sirni minimumga keltirish uchun shunday ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, mustahkamlash uchun burilishlarga ega. Asosiy rang – RAL2004, shuningdek, RAL kartasidagi istalgan rangga bo'yoq yoki issiq sink bilan qoplash mumkin. Yo'riqnomalar dok oldidagi maydonda ikkita usulda o'rnatiladi: anker boltlari yordamida va betonlash orqali.

G'ildiraklar uchun yo'riqnomalar avtomobilni dokka tez va aniq park qilishni ta'minlash va tamg'ichlarni hamda bino devorlarini zararlardan himoya qilish uchun mo'ljallangan. Yo'riqnomalar, avtomobilning g'ildirak halqasiga mumkin bo'lgan ta'sirni minimumga keltirish uchun shunday ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, mustahkamlash uchun burilishlarga ega. Asosiy rang – RAL2004, shuningdek, RAL kartasidagi istalgan rangga bo'yoq yoki issiq sink bilan qoplash mumkin. Yo'riqnomalar dok oldidagi maydonda ikkita usulda o'rnatiladi: anker boltlari yordamida va betonlash orqali.

Technical description
O'lchamlar jadvali
Параметр
Показатель
Ширина, мм
1 200, 1 500, 1 800, 2 000
Длина, мм
1 000, 1 500
Рабочий диапазон в зависимости от ширины моста, мм
Yuqori: 120–180 ±10; pastga: 150–280 ±10
Толщина верхнего листа, мм
5
Konstruktsiya
  1. Ko'prikni boshqarish tutqichi (boshqa tomondan)
  2. Ko'prikni vertikal holatda bloklaydigan qulflov
  3. Rampа
  4. Qopqoq
  5. Signal chizig'i sariq-qora
  6. Prujina
  7. Ko'prikning prujinali balanslash mexanizmi
  8. O'rnatish plitasi
Standart konstruktiv yechimlar

Yig'iladigan siljiydigan ko'prik.

Yig'iladigan siljiydigan ko'prik.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 1 000, 1 500
B, мм Ширина 1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели 210
b1, мм Рабочий диапазон, вверх 120–180 ±10
b2, мм Рабочий диапазон, вниз 150–280 ±10
Yig'iladigan stasionar ko'prik.

Yig'iladigan stasionar ko'prik.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 1 000, 1 500
B, мм Ширина 1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели 210
b1, мм Рабочий диапазон, вверх 120–180 ±10
b2, мм Рабочий диапазон, вниз 150–280 ±10
Texnik xususiyatlar
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 4 000 (40)
Максимальная точечная нагрузка, Н/мм² 1,3
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60–90
Диапазон рабочих температур, °С -35…+50
Mahsulotni ishlatish shartlari

1. Muhim! Yig'iladigan ko'prik (stasionar, siljiydigan) qo'lda ishlatiladigan gidravlik aravachalar va shinalari bilan jihozlangan standart to'rt g'ildirakli yuk ko'tarish vositalari bilan ishlatish uchun mo'ljallangan.

2. Ko'priklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

3. Ko'prikni qo'lda ko'tarish va tushirish tutqich yordamida amalga oshiriladi.

4. Ko'prik yuzasini zarbalar ta'siriga uchratmang va uning erkin ochilishi va yopilishiga to'sqinlik qilmang.

5. Siljiydigan ko'prikning yo'riqnomasini, siljish mexanizmining roliklarini, o'qlarini va ko'prikning yostiqlarini ifloslanishiga yo'l qo'ymang.

6. Ko'prik tushirilayotganda uning ostida bo'lish taqiqlanadi, chunki bu jarohatlanishga olib kelishi mumkin.

7. Ko'prik tushirilayotganda uning ostida begona ob'ektlar bo'lmasligiga e'tibor bering.

Qadoqlash
Упаковка в дерево Характеристики упаковки
Состав Pufakli plyonka, polistirol, yog'och palet, yog'och bloklar
Длина, мм Ko'prikning uzunligiga bog'liq
Ширина, мм Ko'prikning kengligiga bog'liq
Высота, мм Ko'prikning balandligiga bog'liq
Qo‘shimcha tavsif

DoorHan konserni ko'priklarni yuk tashish transportiga gidravlik ko'tarish krani yoki kamida 2 metrli vilkali uskunaga ega avtoupakovschik yordamida yuklaydi. Xaridor yoki o'rnatuvchi ushbu ko'priklarni ko'chirish uchun shunga o'xshash uskunani taqdim etishi kerak. Kranning yoki boshqa ko'tarish vositasining ishlatilishi paytida mos keluvchi yuk ko'tarish qobiliyatiga ega arqonlardan foydalanish tavsiya etiladi.

Installation
Montaj usullari
Yig'iladigan ko'prik (siljiydigan, stasionar) o'rnatilishi tayyorlangan rampaga amalga oshiriladi.
Yig'iladigan ko'prik (siljiydigan, stasionar) o'rnatilishi tayyorlangan rampaga amalga oshiriladi.
Bino qurilishi uchun tayyorgarlik
  1. Har bir o'lchovni kamida uchta nuqtada (eng chekka holatlarda va markazda) o'lchash zarur.
  2. H – rampaning balandligi (poldan rampaning yuqori qismigacha bo'lgan masofa).
  3. B – avtomobil korpusining kengligi (chap tomondan o'ng tomongacha bo'lgan masofa).
  4. h – avtomobil korpusining balandligi (yer yuzasidan avtomobil korpusi poldan bo'lgan masofa).
  5. H va B o'lchovlari bo'yicha yakuniy o'lchov eng katta qiymatni tashkil etadi, h o'lchovida esa eng kichik qiymat olinadi.
Kafolat majburiyatlari

Xaridorga DoorHan konserni tomonidan ishlab chiqarilgan mexanik yig'iladigan ko'priklar uchun 1 yil davomida chakana va 2 yil davomida dilerlik buyurtmalari bo'yicha sotib olishdan boshlab ishlash kafolati taqdim etiladi.

Documentation
Ko'rsatmalar

Katlanuvchi statsionar toymasin ko'prikni o'rnatish va ishlatish bo'yicha ko'rsatmalar

Pasportlar va sertifikatlar

Muvofiqlik sertifikati No 151299201

Pasport (surma ko'prik)

Pasport (statsionar ko'prik)

Chizmalar

Ruxsat etilgan va toymasin egilish ko'prigi FT seriyali

FT seriyali egilish ko'prigi uchun rampa tayyorlash diagrammasi

G'ildirak yo'riqnomalari

G'ildirak yo'riqnomasini o'rnatish sxemasi
