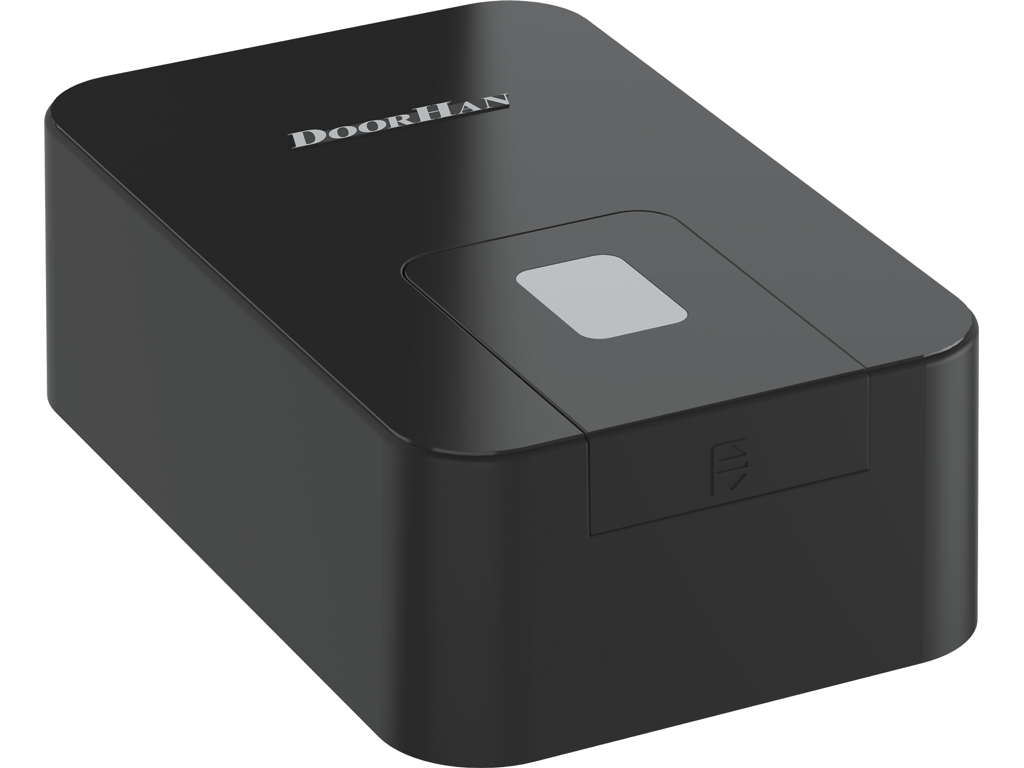

SECTIONAL-800PRO va SECTIONAL-1000PRO privodlari uy sektsiyali eshiklari uchun mo'ljallangan

Zanjirli turlari bo'lgan elektromexanik privod SECTIONAL-800PRO uy sektsiyali eshiklarini past va standart ko'tarish turlari bilan, yuki 150 kg gacha bo'lgan eshiklarni avtomatlashtirish uchun mo'ljallangan, SECTIONAL-1000PRO esa 180 kg gacha og'irlikdagi eshiklarni avtomatlashtirish uchun mo'ljallangan.

Qo'llanilish sohasi:

Past va standart ko'tarish turlari bilan sektsiyali garaj eshiklari
Past va standart ko'tarish turlari bo'lgan uy sektsiyali eshiklari

Order with installation

Afzalliklar

Privodning xavfsiz ishlatilishi

Privodning xavfsiz ishlashi kuchga qarshi himoya funksiyasi va fotoelektrik sensorlarni ulash imkoniyati orqali ta'minlanadi.

Energiya tejovchi tarkibiy qismlar

Privodda energiya tejamkorligi uchun LED yoritish tizimi amalga oshirilgan.

Yoritishni masofadan boshqarish

Ichki LED yoritish lampasini masofadan boshqarish pulti orqali xonani yoritish imkoniyati mavjud.

Avtomatik yopish funksiyasi

Eshikning avtomatik yopilish funksiyasi dasturlanadigan kechikish vaqti bilan amalga oshiriladi.

O'rnatishning qulayligi va oddiyligi

Ushbu qurilma yo'naltiruvchi ustiga ikki U-shaklidagi kranştayn yordamida o'rnatiladi va montaj uchun qo'shimcha tuzilmalar yoki kranştaynlar talab etilmaydi.

Privodning xavfsiz ishlatilishi

Privodning xavfsiz ishlashi kuchga qarshi himoya funksiyasi va fotoelektrik sensorlarni ulash imkoniyati orqali ta'minlanadi.

Energiya tejovchi tarkibiy qismlar

Privodda energiya tejamkorligi uchun LED yoritish tizimi amalga oshirilgan.

Yoritishni masofadan boshqarish

Ichki LED yoritish lampasini masofadan boshqarish pulti orqali xonani yoritish imkoniyati mavjud.

Avtomatik yopish funksiyasi

Eshikning avtomatik yopilish funksiyasi dasturlanadigan kechikish vaqti bilan amalga oshiriladi.

O'rnatishning qulayligi va oddiyligi

Ushbu qurilma yo'naltiruvchi ustiga ikki U-shaklidagi kranştayn yordamida o'rnatiladi va montaj uchun qo'shimcha tuzilmalar yoki kranştaynlar talab etilmaydi.

Dizayn

Privodning dizayni

Udar bardoshli ABS-plastmassa

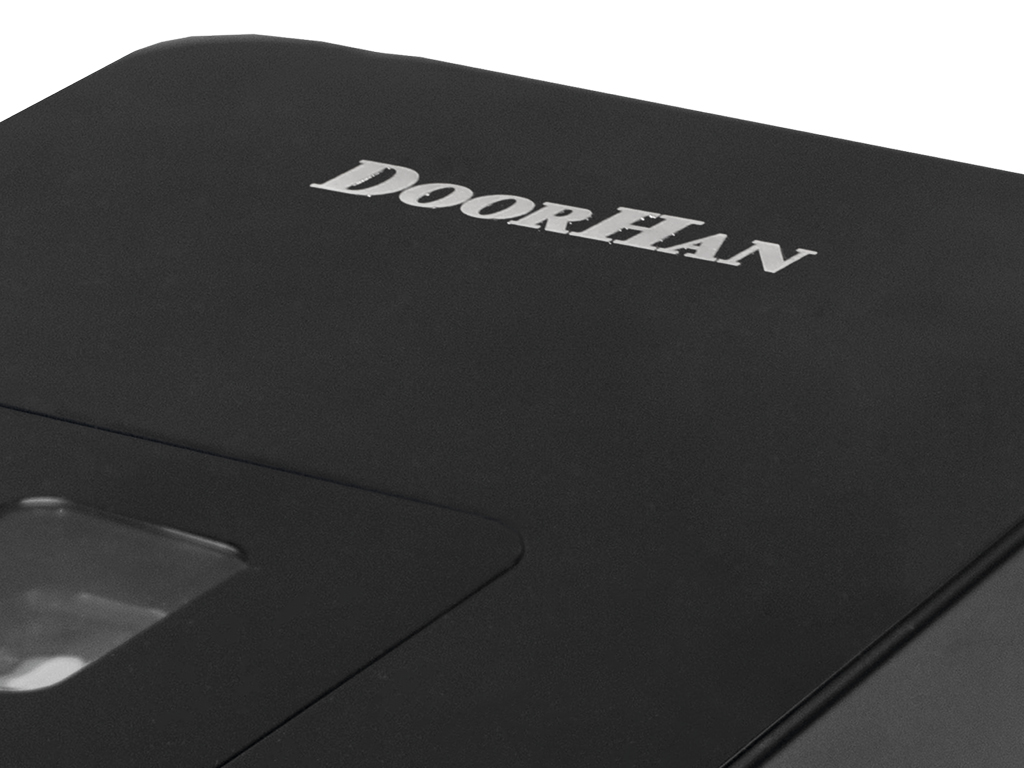

Metall logotip

Yoritish plafoni

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

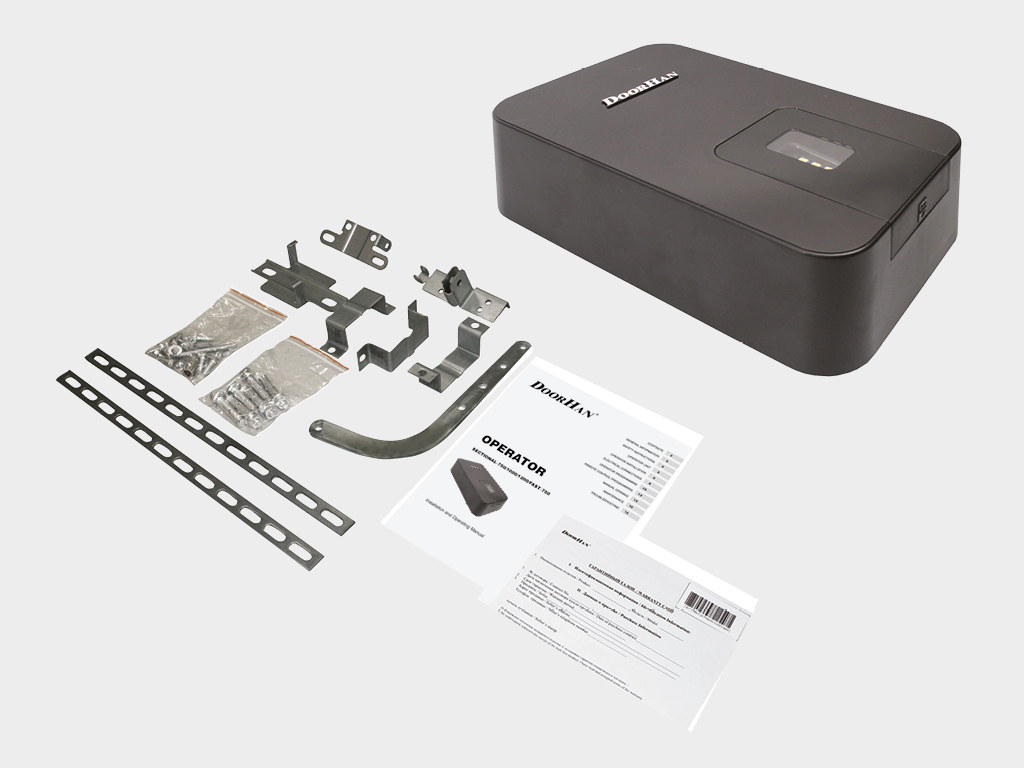

Privod, egilgan tayaq, TRANSMITTER 2-PRO-BLACK pulti, kranştaynlar to'plami, metall buyumlar to'plami, ekspluatatsiya qo'llanmasi.

Xavfsizlik fotoelektrik sensorlari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat.

Simsiz xavfsizlik fotoelektrik sensorlari PHOTOCELL-PRO, notekis ochilishlar uchun mo'ljallangan, infraqizil uzatkich va qabul qilgichdan iborat bo'lib, aylanishi mumkin bo'lgan plataga ega.

WI-FI-modul simsiz boshqaruv (boshqaruv signalini yuborish, NO) uchun elektr privodlarini boshqarish imkonini beradi.

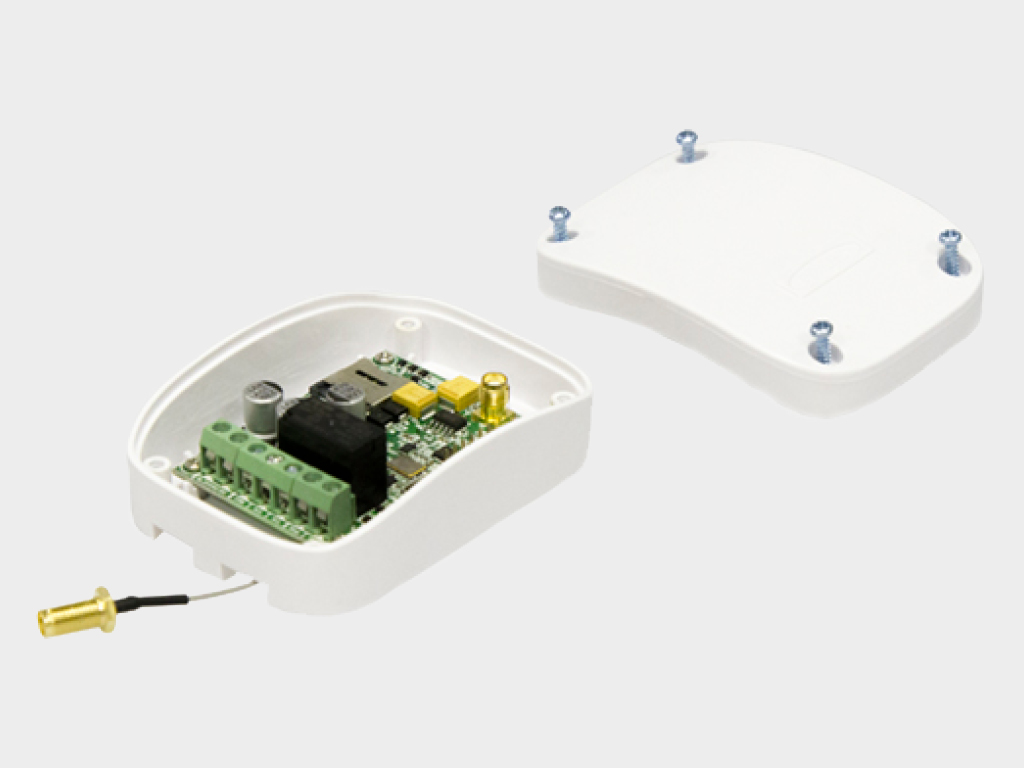

GSM-modul mobil telefon orqali signalni qabul qilish va elektr privodi yoki shlagbaumni ishga tushirish uchun boshqaruv komandasini uzatish imkonini beradi.

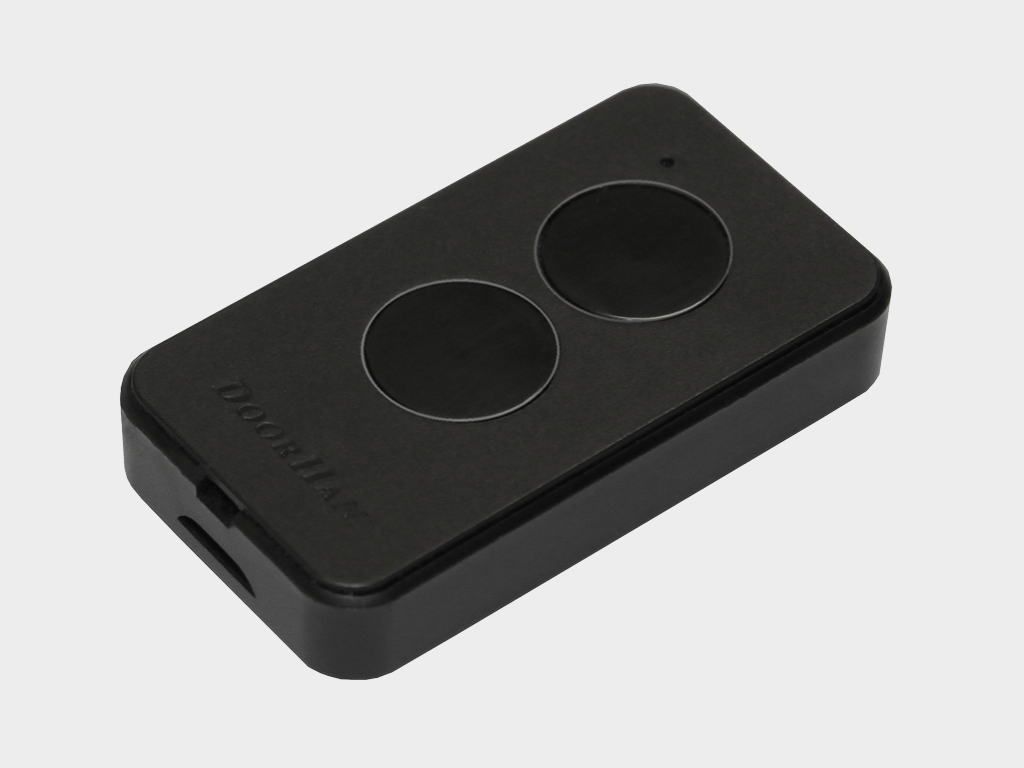

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

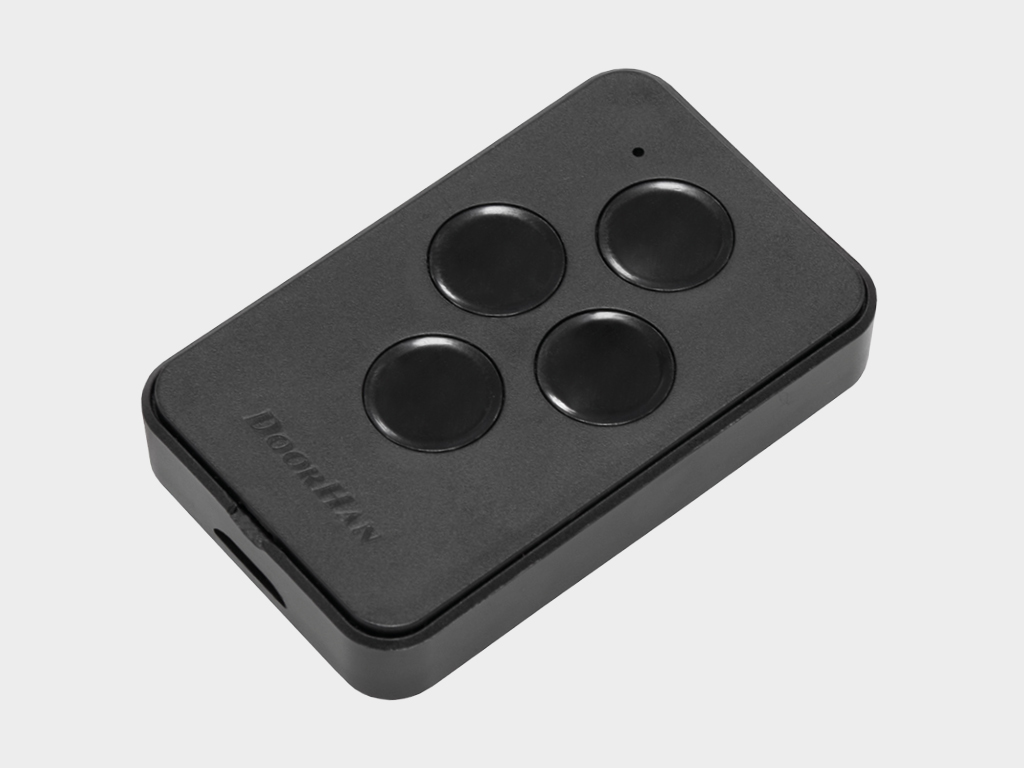

TRANSMITTER 4-PRO-BLACK pulti to'rt avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

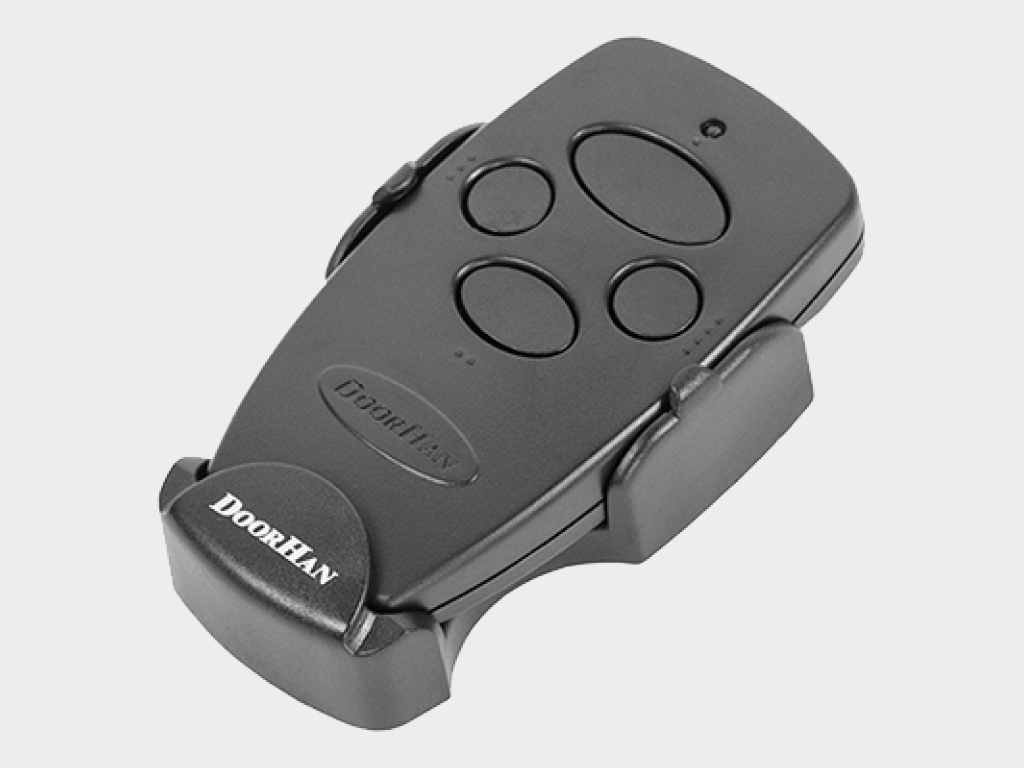

TRANSMITTER 4 pulti to'rt avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

TRANSMITTER 5PRO-BLACK, 15PRO-BLACK va 15TIMER-PRO-BLACK pultlari 2021 yildan boshlab DoorHan tomonidan ishlab chiqarilgan barcha turdagi avtomatik qurilmalarni masofadan boshqarish uchun mo'ljallangan. Ular privodning radioprivodchisida ikkita xotira katakchasini egallaydi. Ushbu pultlar yordamida beshta/yigirmata qurilmani bir vaqtning o'zida yoki alohida boshqarish mumkin.

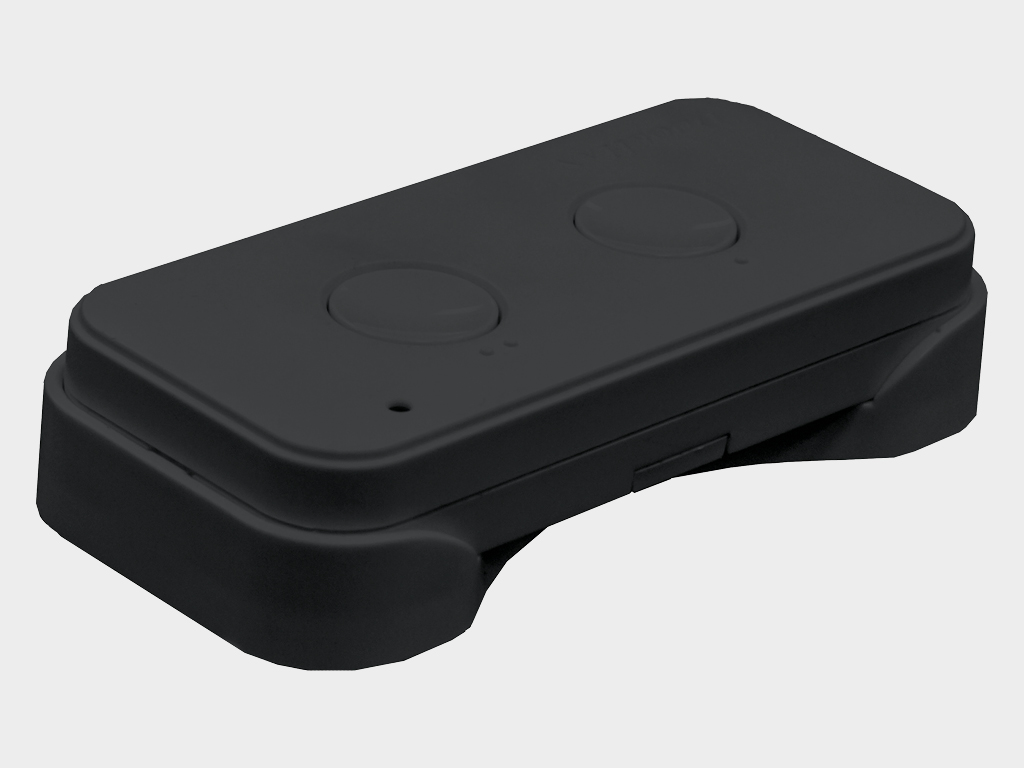

COMMAND-433 simsiz tugma ikki avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan. Pultni avtomobilning quyoshdan himoya qiluvchi ko'rsatkichi yoki devorga o'rnatish uchun qulay montaj kranshtayni bilan ta'minlangan.

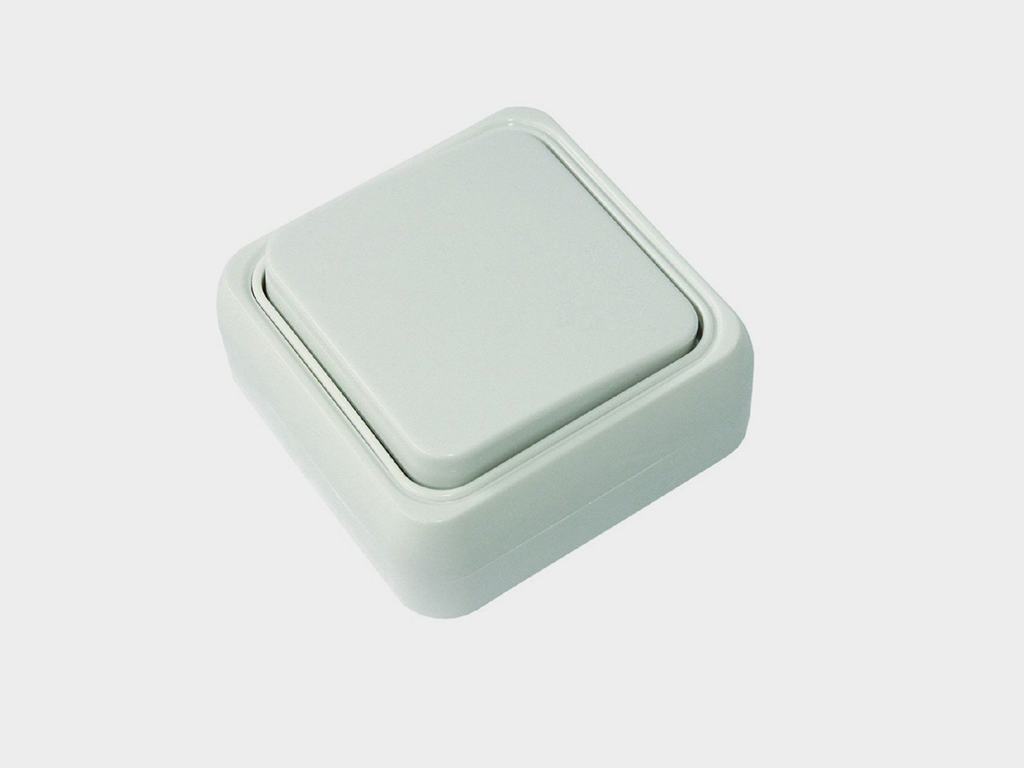

SWITCH tugmali kalit, qaytish mexanizmi bilan, privodni boshqarish blokiga boshqaruv komandalarini uzatish uchun mo'ljallangan.

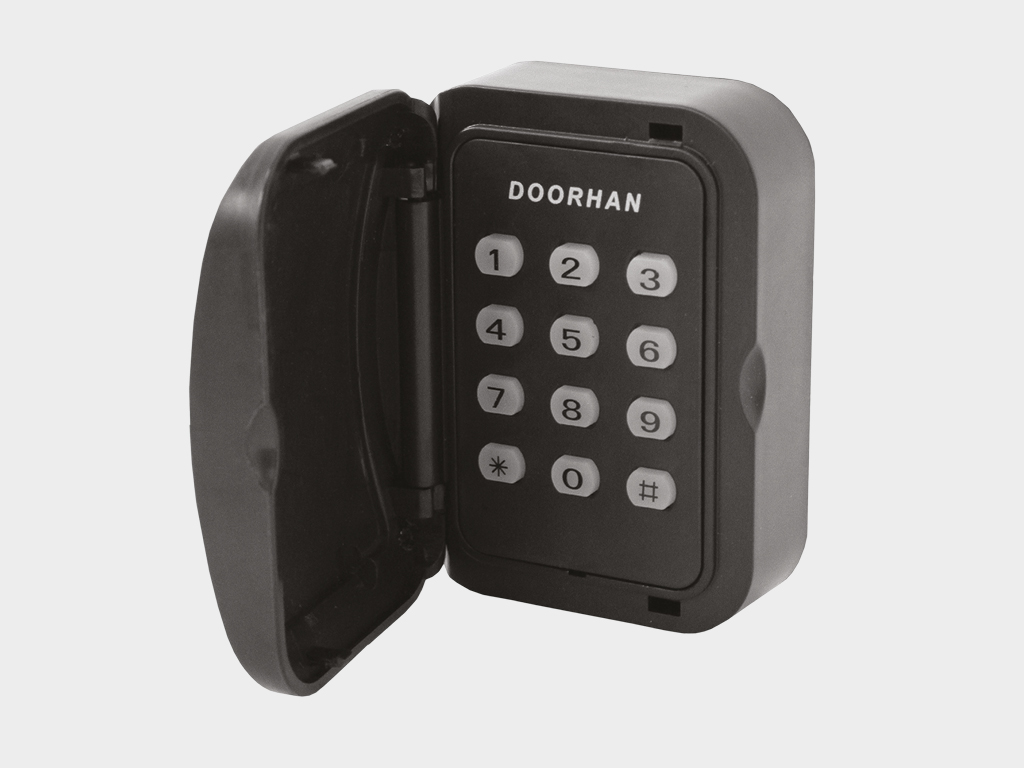

KEYPAD kodli klaviatura, DoorHanning ichki yoki tashqi qabul qilgichi bilan jihozlangan darvozalar elektromotorlarini masofadan boshqarish uchun mo'ljallangan.

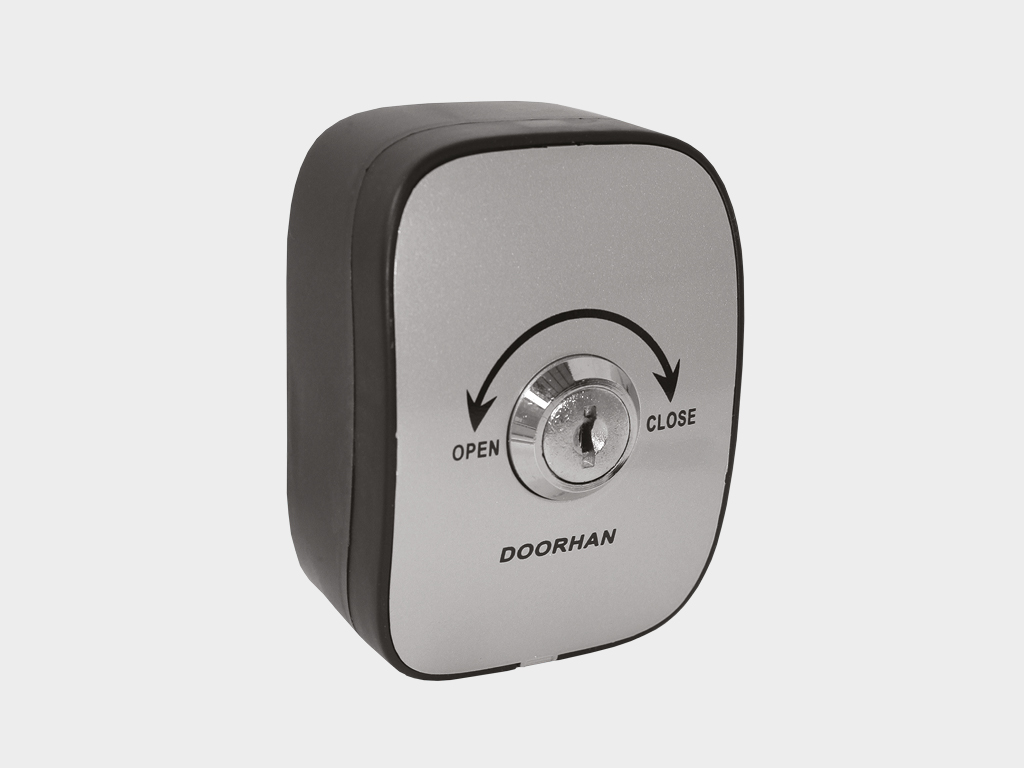

KEYSWITCH_N kalit-tugma avtomatik tizimni boshqarish blokiga boshqaruv komandasini kalitni aylantirish orqali yuborish uchun mo'ljallangan.

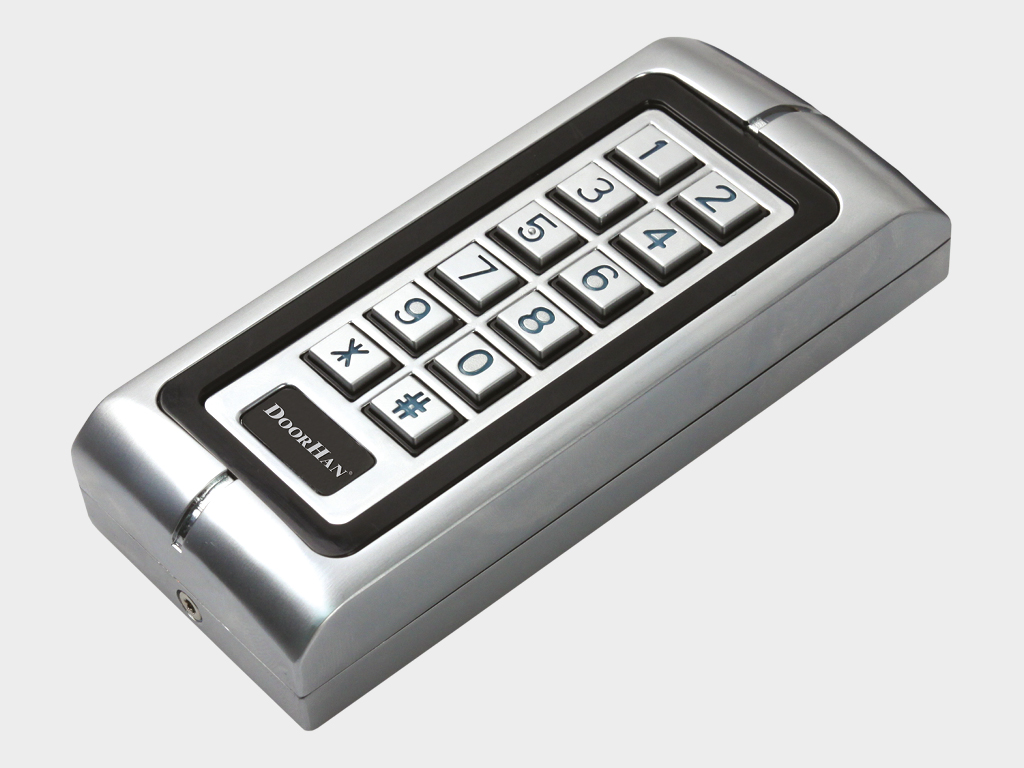

Antivandal KEYCODE kodli klaviatura avtomatik qurilmalarni boshqarish uchun mo'ljallangan. U tashqi tugma paneli yoki proksi kartalarni o'qish qurilmasi sifatida foydalanilishi mumkin.

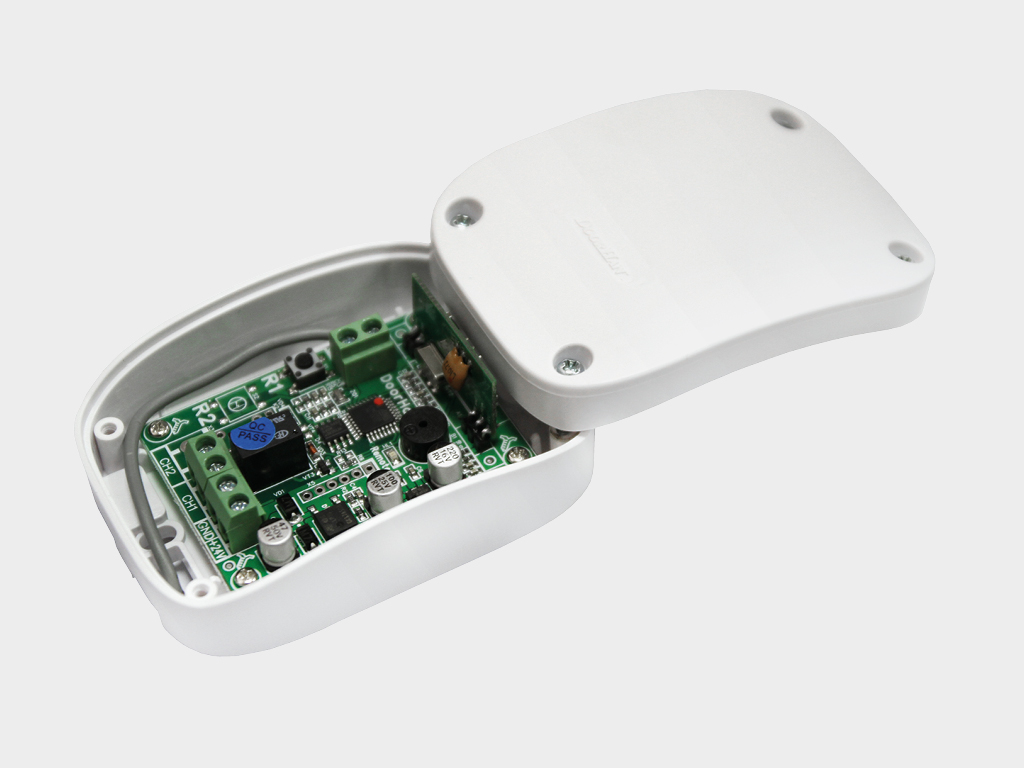

Tashqi radiopriyomnik DHRE-1 boshqa ishlab chiqaruvchilar avtomatikasini DoorHan pulti yordamida boshqarish uchun mo'ljallangan.

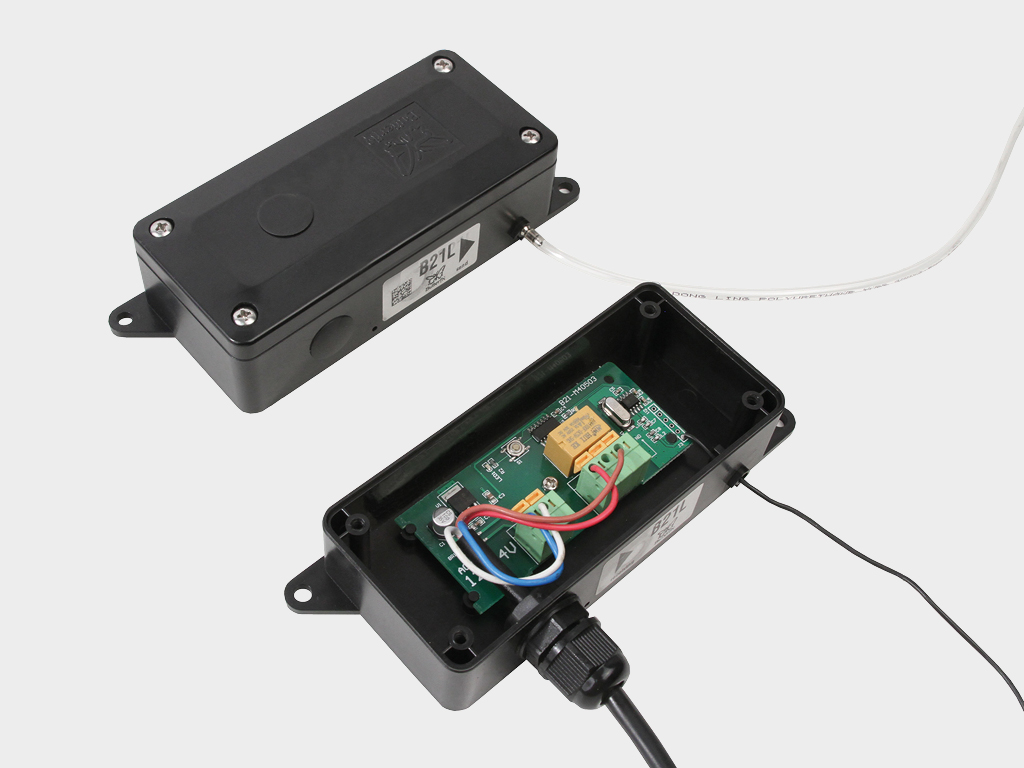

Pnevmatik xavfsizlik qirrası DH-SENSOR-KIT sektsiyali avtomatik eshiklarning xavfsiz ishlatilishini ta'minlash uchun mo'ljallangan.

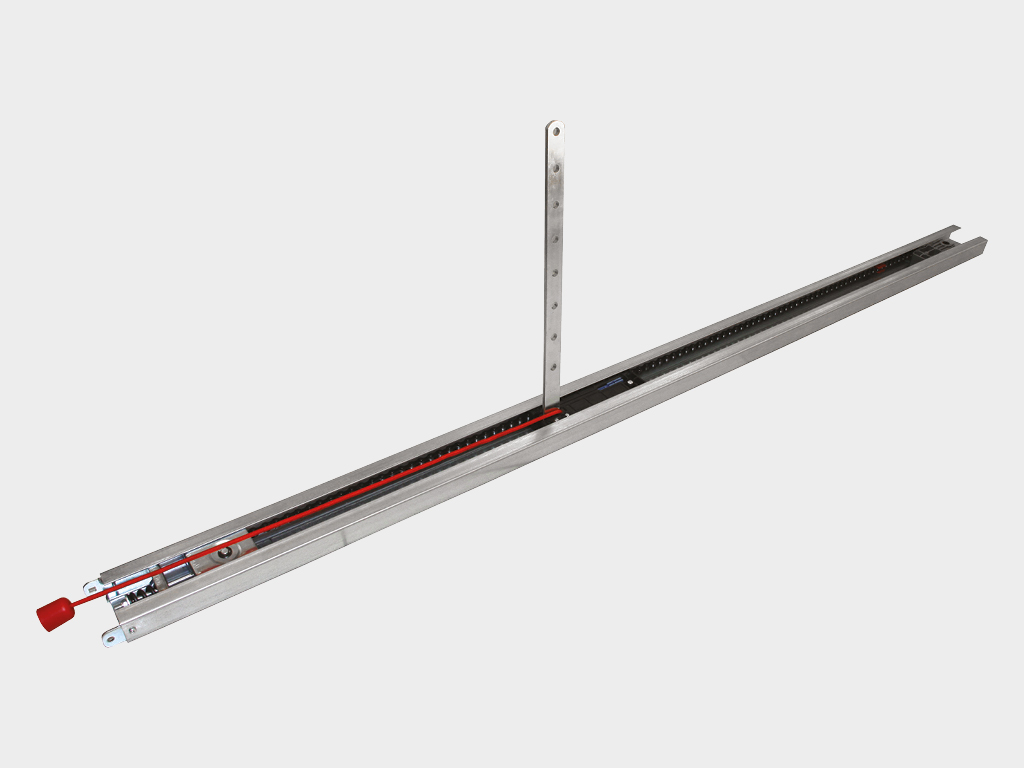

SK seriyali yo'naltiruvchi relsa zanjirli uzatish / PK seriyali yo'naltiruvchi relsa kamarli uzatish bilan.

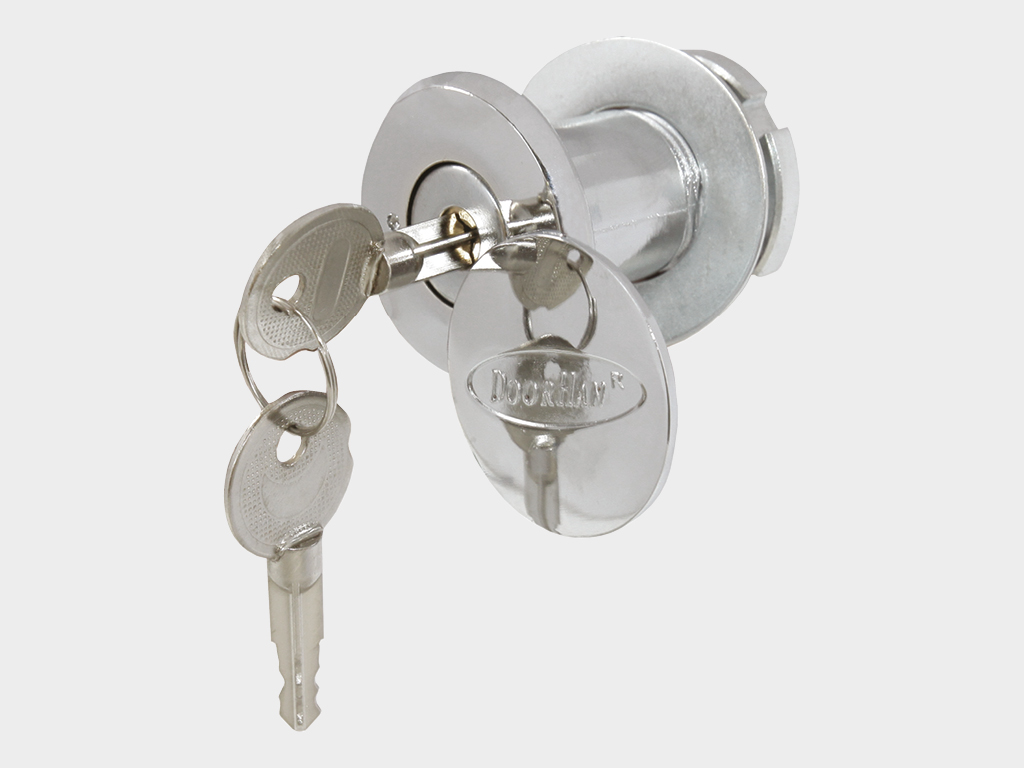

Vneshniy rastsëplitel LOCK garaj sektsion joylonlarini elektr energiyasi o'chirilganida ochish uchun mo'ljallangan. Bu, eshikda kesilgan kalit yoki boshqa qo'shimcha kirish joyi mavjud bo'lmagan hollarda zarur.

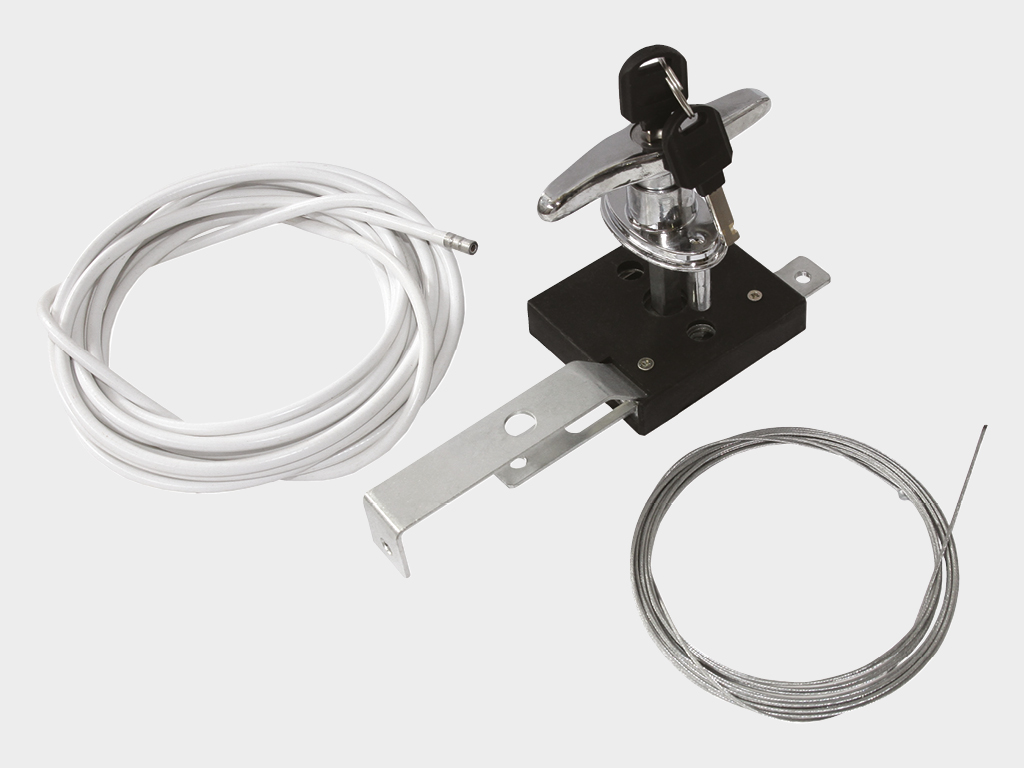

Vneshniy rastsëplitel LOCK-N elektr energiyasi o'chirilganida eshikni ochish uchun mo'ljallangan. Vrezka kalit yoki boshqa qo'shimcha kirish joyi mavjud bo'lmagan hollarda ajralmasdir.

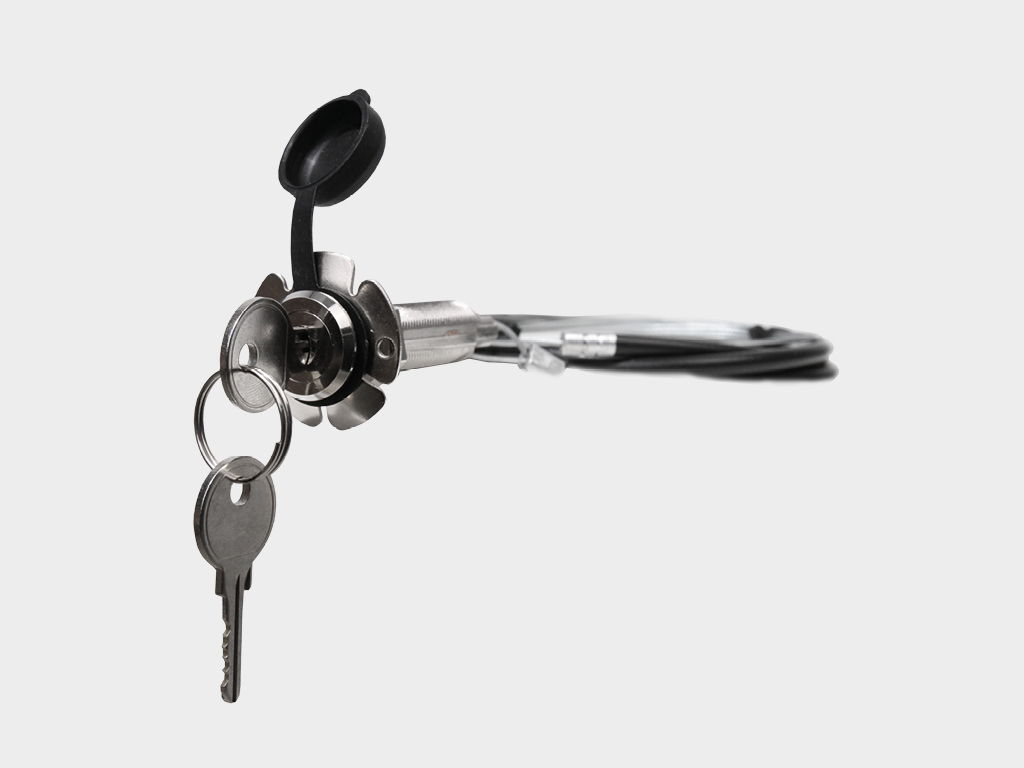

Vneshniy rastsëplitel LOCK-MINI elektr energiyasi o'chirilganida eshikni ochish uchun mo'ljallangan. Vrezka kalit yoki boshqa qo'shimcha kirish joyi mavjud bo'lmagan hollarda ajralmasdir.

Technical description

Konstruktsiya

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

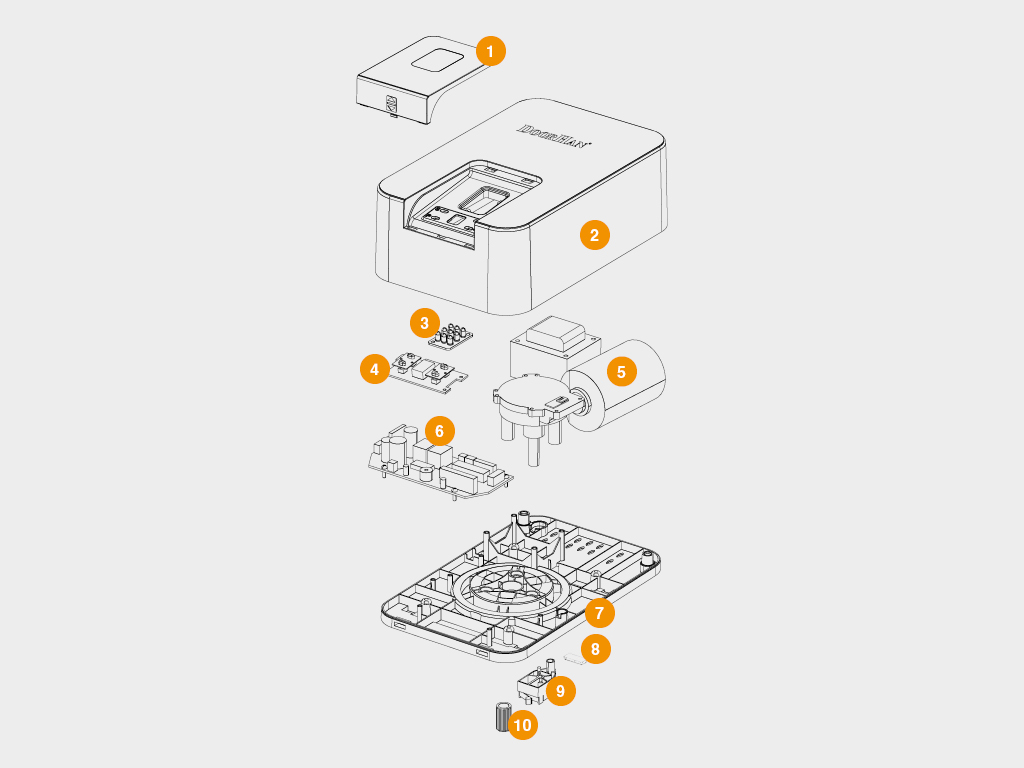

Displey qopqog'i
Korpus qopqog'i
LED lampochkasi
Displey
Motor-reduktor
Boshqaruv bloki
Korpus
Aksessuarlarni ulash uchun klemma qopqog'i
Referent nuqtasi mikrovyklyuchateli
Shlitsli yuvish

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	150/180
Напряжение питания, В	220–240
Режим ожидания, Вт	6
Усилие, Н	800/1 000
Электродвигатель	Poşagoviy (impulsli)
Двигатель, В	24В DC
Скорость открывания проёма ворот, м/мин	6
Диапазон рабочих температур, °С	-20...+55
Предохранители	Ta'minot 2,5 A
Передача движения	Zanjir/belbog'
Класс защиты IP	IP20

1. O'rnatishdan oldin, eshikning muvozanatli ekanligiga va silliq ishlashiga ishonch hosil qilish kerak.

2. Ishlatish joyining iqlim sharoitlari tizimning texnik xususiyatlariga mos kelishiga ishonch hosil qilish zarur.

3. Jihozlarni oson yonuvchan moddalar yoki xavfli muhitlarga ega bo‘lgan joylarda o‘rnatish taqiqlanadi.

4. Maksimal kuch 20 kg dan oshmasligi kerak.

5. Uzatuvchi qurilmaning buzilishining oldini olish maqsadida faqat DoorHan kompaniyasining qo‘shimcha aksessuarlaridan foydalanishga ruxsat etiladi.

6. Elektrodvigatelni uzilgan holatda qoldirish taqiqlanadi.

7. Agar ta’mirlash yoki sozlash zarur bo‘lsa, uzatuvchi qurilmadan foydalanish taqiqlanadi.

8. Elektrouzatgich ishga tushirilishidan oldin uning ish maydonida begona jismlar yo‘qligiga ishonch hosil qiling.

9. Faqat eshiklar to‘liq to‘xtagan va uzatuvchi qurilma o‘chirilgan holatdagina transport va piyodalar harakatiga ruxsat beriladi.

10. Bolalarga uzatuvchi qurilma va uning butlovchi qismlaridan foydalanishga ruxsat berilmaydi.

11. Avtomatik tizimga o‘zgartirishlar kiritish taqiqlanadi.

Упаковка в коробку	Характеристики упаковки
Описание	Qadoqlash standart o‘lchamdagi karton qutidan iborat bo‘lib, ishlab chiqaruvchi logotipi bilan bezatilgan.
Состав	Quti kartonli
Ширина, мм	190
Высота, мм	125
Длина, мм	330

Qo‘shimcha tavsif print

Uzatuvchi qurilmaning xavfsiz ishlashi kuchga qarshi himoya funksiyasi va qo‘shimcha xavfsizlik qurilmalarini ulash imkoniyati orqali ta'minlanadi.

Xonani yoritish uchun pult orqali o‘rnatilgan svetodiod lampani boshqarish imkoni.

Energiya tejovchi butlovchi qismlar. Uzatuvchida svetodiodli yoritish tizimi o‘rnatilgan bo‘lib, bu elektr energiyasini tejash imkonini beradi.

Eshiklarning avtomatik yopilish funksiyasi, sozlanadigan kechikish vaqti bilan.

Installation

Montaj usullari

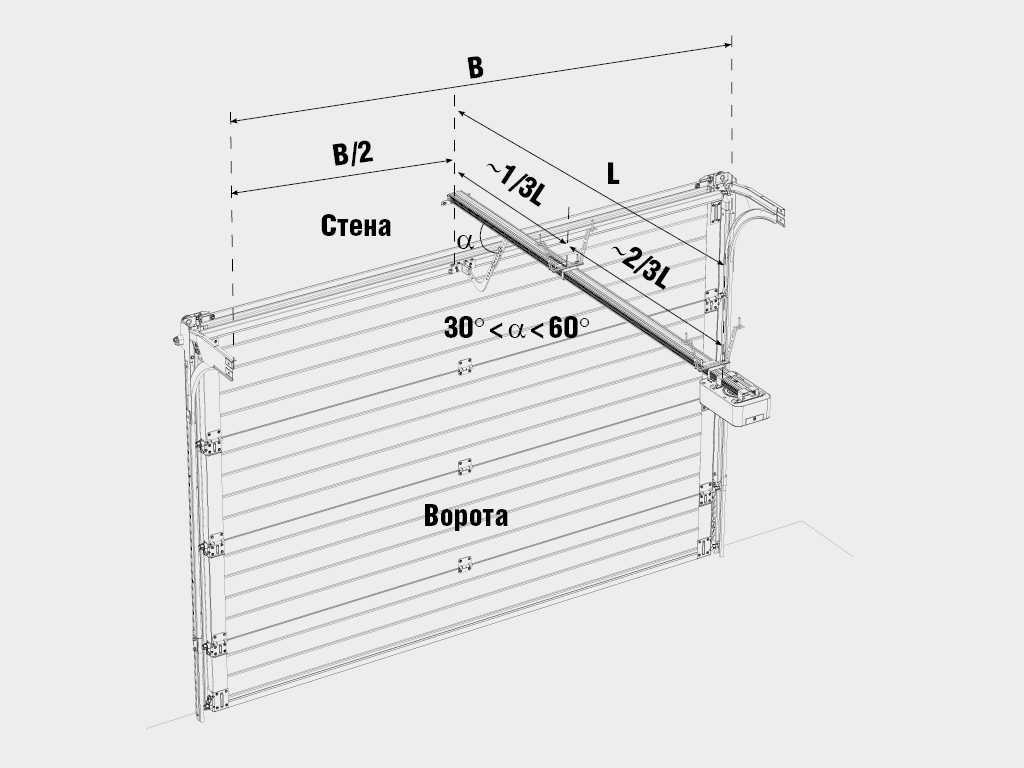

Yo'naltiruvchiga ikki U-shaklidagi kranştayn yordamida o'rnatiladi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

SECTIONAL-800/1000PRO uzatuvchisini o‘rnatish va ekspluatatsiya qilish bo‘yicha qo‘llanma

PDF

O‘rnatish, xavfsizlik texnikasi va avtomatika xizmat ko‘rsatish bo‘yicha ogohlantirishlar va tavsiyalar

PDF

SECTIONAL uzatuvchi qurilmalarining moslik deklaratsiyasi

PDF

Servis kitobi

PDF

SECTIONAL-800PRO/1000PRO uzatuvchi qurilmasini o‘rnatish uchun asosiy parametrlar

PDF

DWG

Kafolat majburiyatlari print

Mijozga uzatuvchi qurilmaning ishlash qobiliyatiga 3 yil davomida, sotib olishdan boshlab kafolat beriladi. Dilerlarga kafolat muddatini o‘zgartirish huquqi beriladi.
