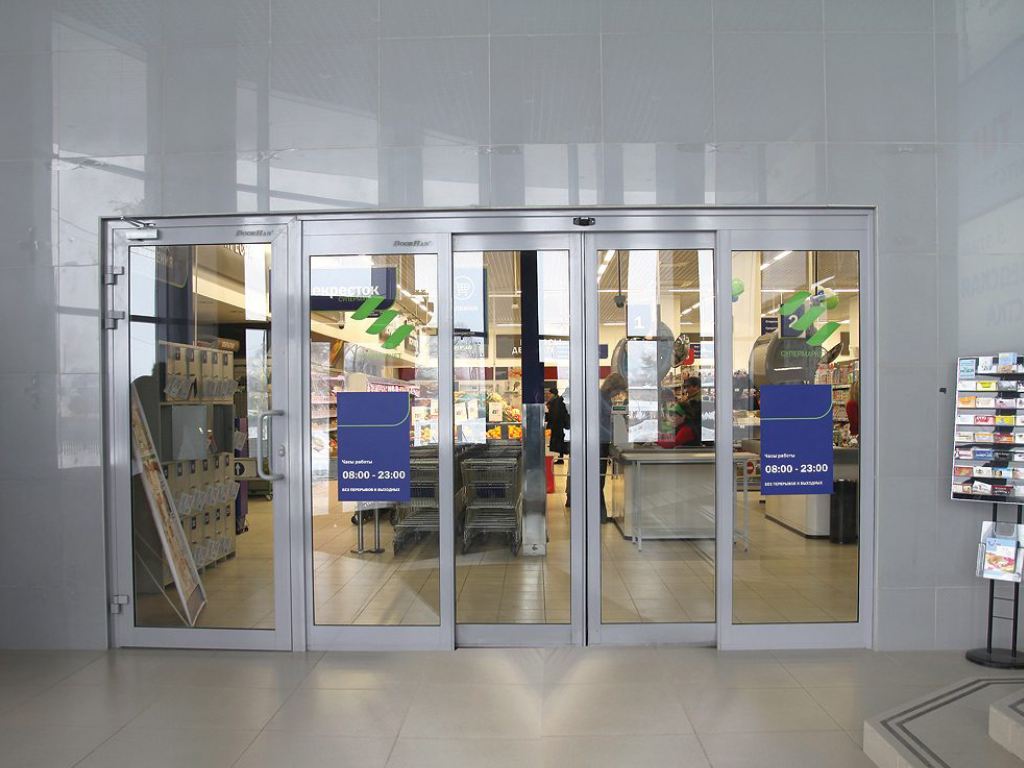

Issiqlik uzilishsiz oyna-eshiq tizimi nafaqat tashqi, balki ichki o‘rnatish uchun mo‘ljallangan bo‘lib, yuqori harakatlilikka ega joylarda intensiv foydalanishga mo‘ljallangan. DH-DW45 tizimi turli maqsadlar uchun mahsulotlar ishlab chiqarish va o‘rnatishni ta’minlaydi: kirish uchun ochiluvchi eshiklar, tebranuvchi eshiklar, oynalar va vitrajlar. U biznes markazlari, savdo-ko‘ngilochar va ombor komplekslari, sanoat va ishlab chiqarish korxonalarida hamda xususiy sektorda keng qo‘llaniladi.
Keng turdagi aksessuar mahsulotlari har qanday, hatto eng murakkab obyekt uchun mos tizimlarni loyihalash imkonini beradi.
Oson o‘rnatish va demontaj
To‘ldirishni shtapik tizimi yordamida mahkamlash konstruktsiyaning oson va tez yig‘ilishini kafolatlaydi.
Uzoq xizmat muddati
Korroziyaga chidamli materiallardan tayyorlangan mahkamlash elementlaridan foydalanish mahsulotning ishonchli ishlashini va maksimal xizmat muddatini taʼminlaydi.
Turli murakkablikdagi konstruktsiyalar
Turli xil o‘tkazuvchi va qo‘shimcha profillar konstruktsiyalarning murakkablik darajasiga ko‘ra turlicha shakllanishiga imkon beradi.
Turli xil aksessuarlar va profillar
Keng turdagi aksessuar mahsulotlari har qanday, hatto eng murakkab obyekt uchun mos tizimlarni loyihalash imkonini beradi.
Oson o‘rnatish va demontaj
To‘ldirishni shtapik tizimi yordamida mahkamlash konstruktsiyaning oson va tez yig‘ilishini kafolatlaydi.
Uzoq xizmat muddati
Korroziyaga chidamli materiallardan tayyorlangan mahkamlash elementlaridan foydalanish mahsulotning ishonchli ishlashini va maksimal xizmat muddatini taʼminlaydi.
Turli murakkablikdagi konstruktsiyalar
Turli xil o‘tkazuvchi va qo‘shimcha profillar konstruktsiyalarning murakkablik darajasiga ko‘ra turlicha shakllanishiga imkon beradi.
Dizayn
To‘ldirish dizayni
Standart ranglar
4 dan 30 mm gacha qalinlikdagi har qanday turdagi to‘ldirish
RAL 9003 (signal oq)
RAL 9016 (transport oq)
RAL 9006 (oq alyuminiy)
RAL 7004 (signal kulrang)
RAL 1014 (fil suyagi)
RAL 2004 (toza apelsin)
RAL 3020 (transport qizil)
RAL 3005 (vino qizil)
RAL 6018 (sariq-yashil)
RAL 6005 (mox yashil)
RAL 7016 (antratsit kulrang)
RAL 5005 (signal ko‘k)
RAL 8017 (shokolad jigarrang)
RAL 9005 (chuqur qora)
RAL 8014 (sepia jigarrang)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

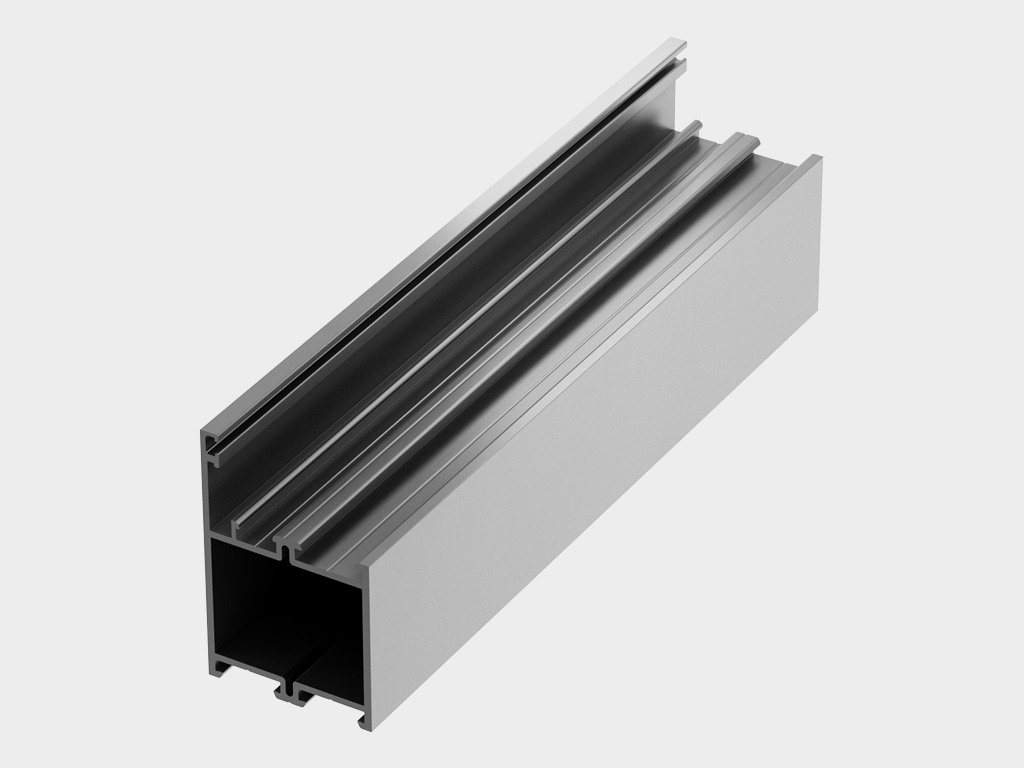

Rama

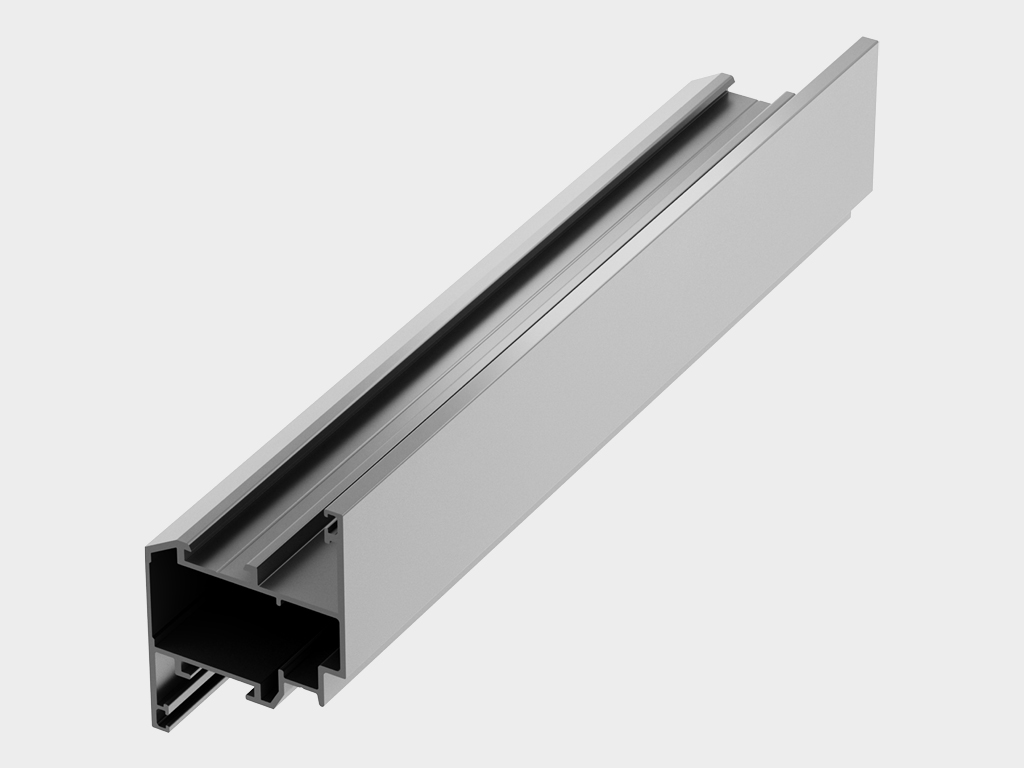

Stvorka
Shtapik muhrlovchisi
Tashqi muhrlovchi

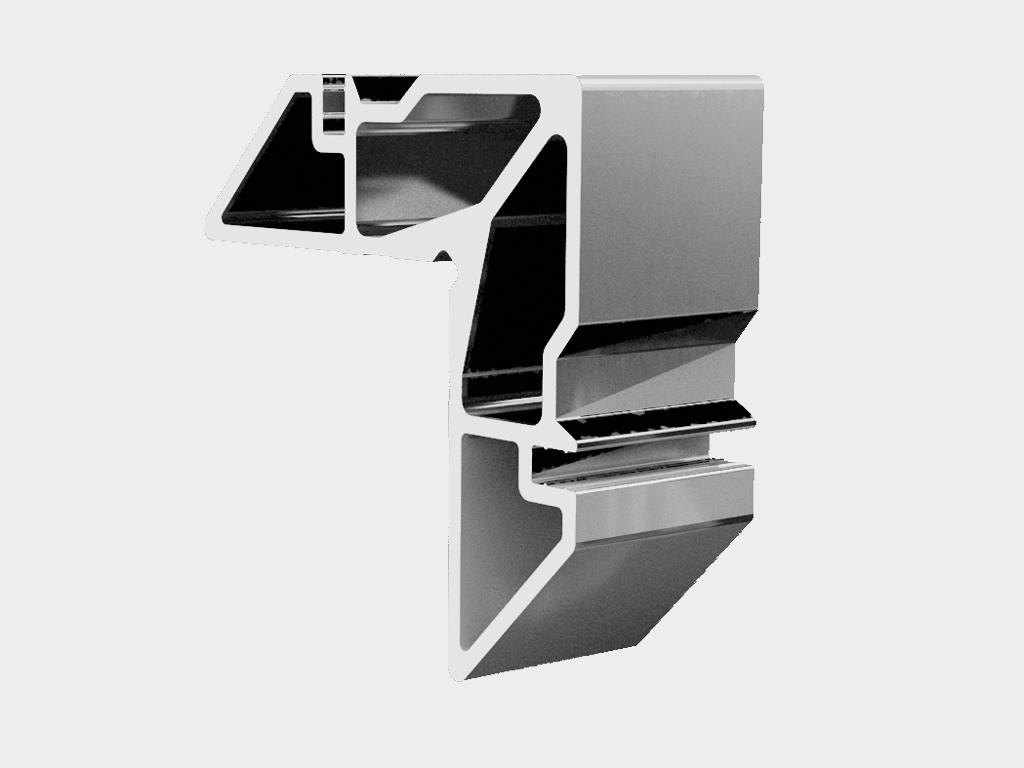

Suxar
Tayanuvchi taglik

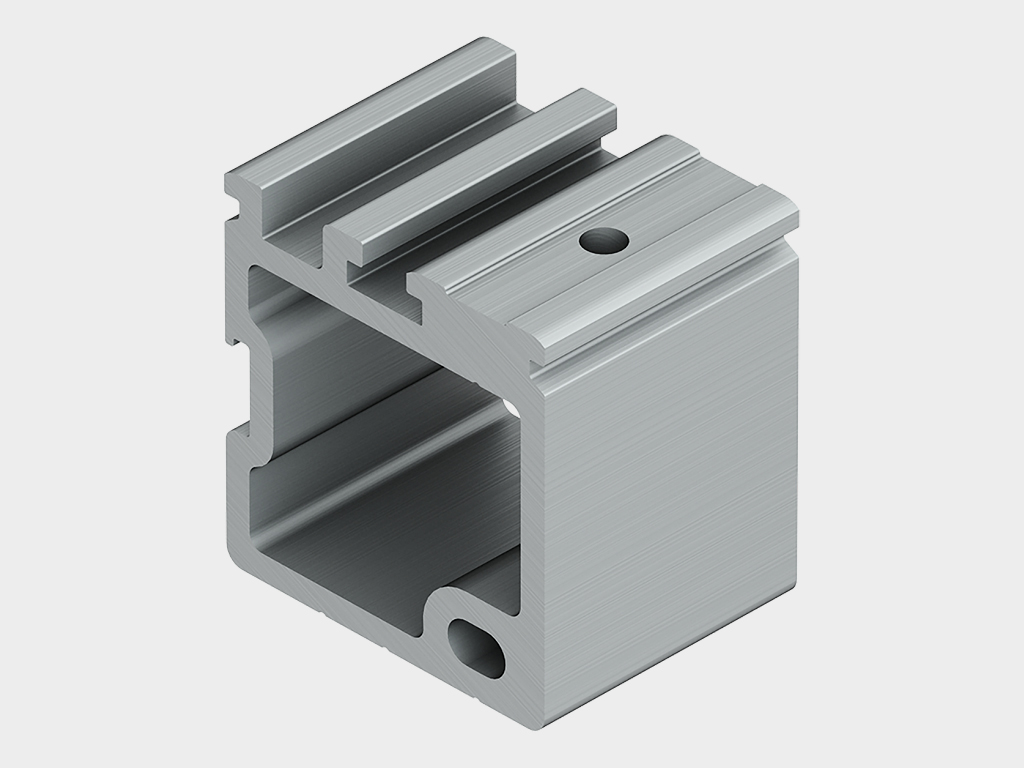

Impostli suxar — eshik pardaning bir nechta qismga ajratilishiga imkon beruvchi ichki element.

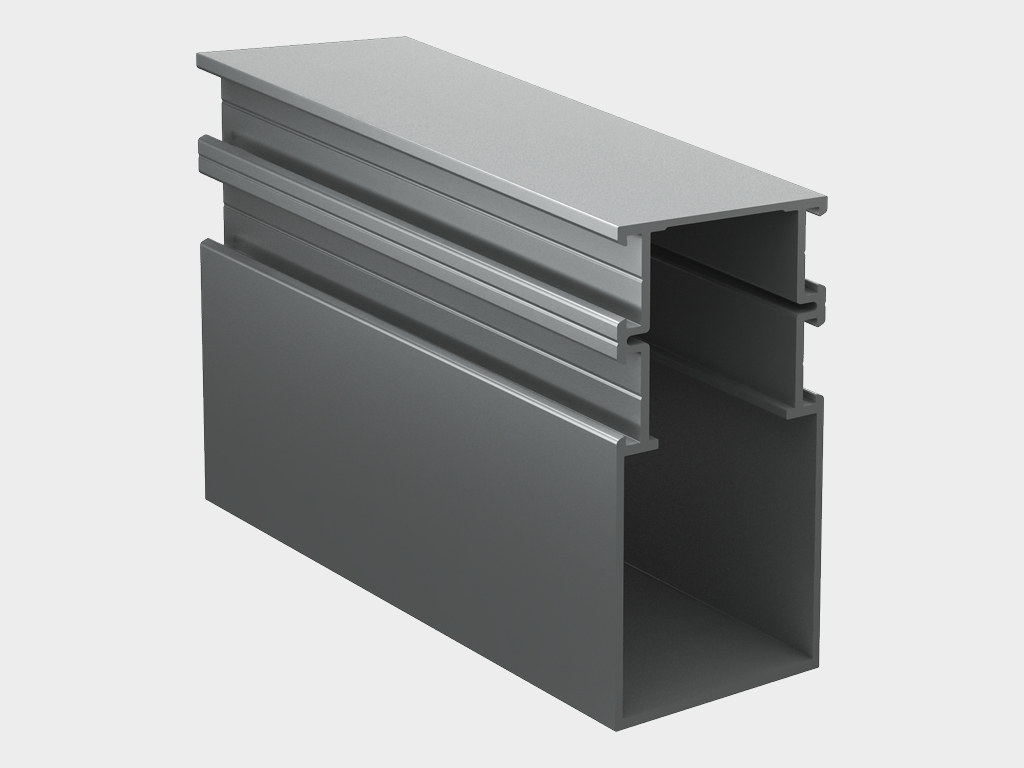

Mustahkamlangan ustunlar konstruktsiyalarni yanada balandroq o‘rnatishga imkon beradi.
Texnik tavsif
O'lchamlar jadvali

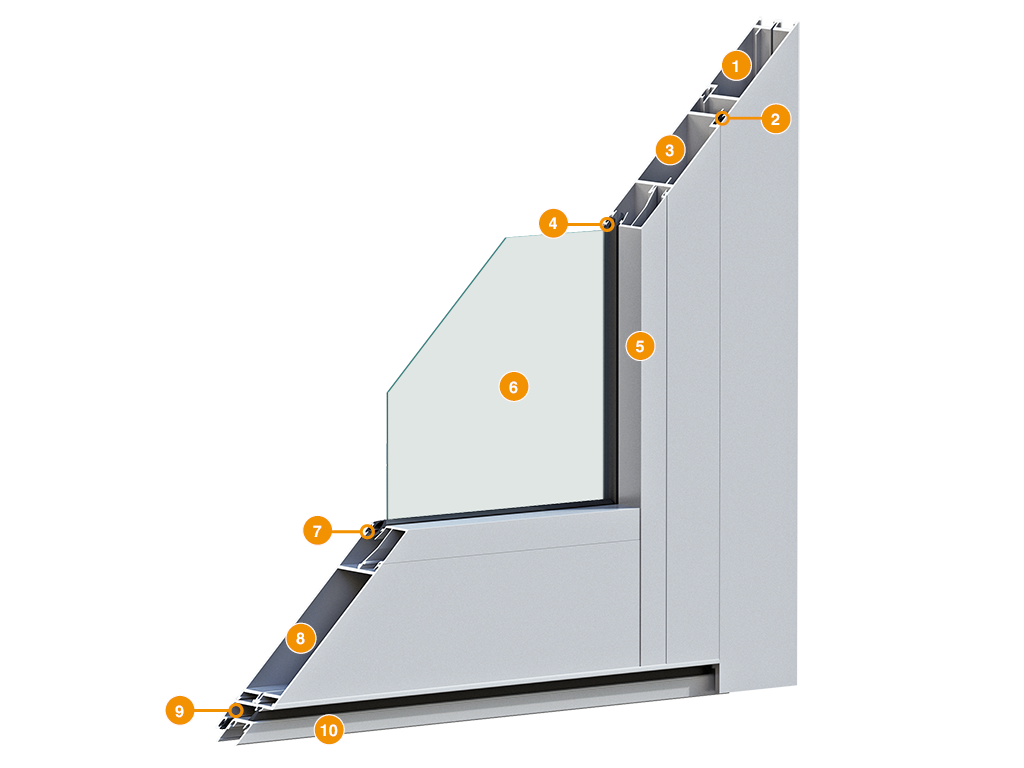

Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Qadoqlash
Параметр
Показатель
Высота проема, мм
4000 gacha
Ширина конструкции, м
Buyurtmachi tomonidan belgilanadi, hech qanday cheklovlar yo'q
Шаг стоек, мм
1200 gacha
Esik ramkasi
Qopqoq shpaklovkasi
Esik qanoti
Tashqi muhrlagich
Shpatik
To‘ldirish materiali
Shpatik muhrlagichi
Esik poydevori
Esik qopqog‘i
Esik pog‘onasi

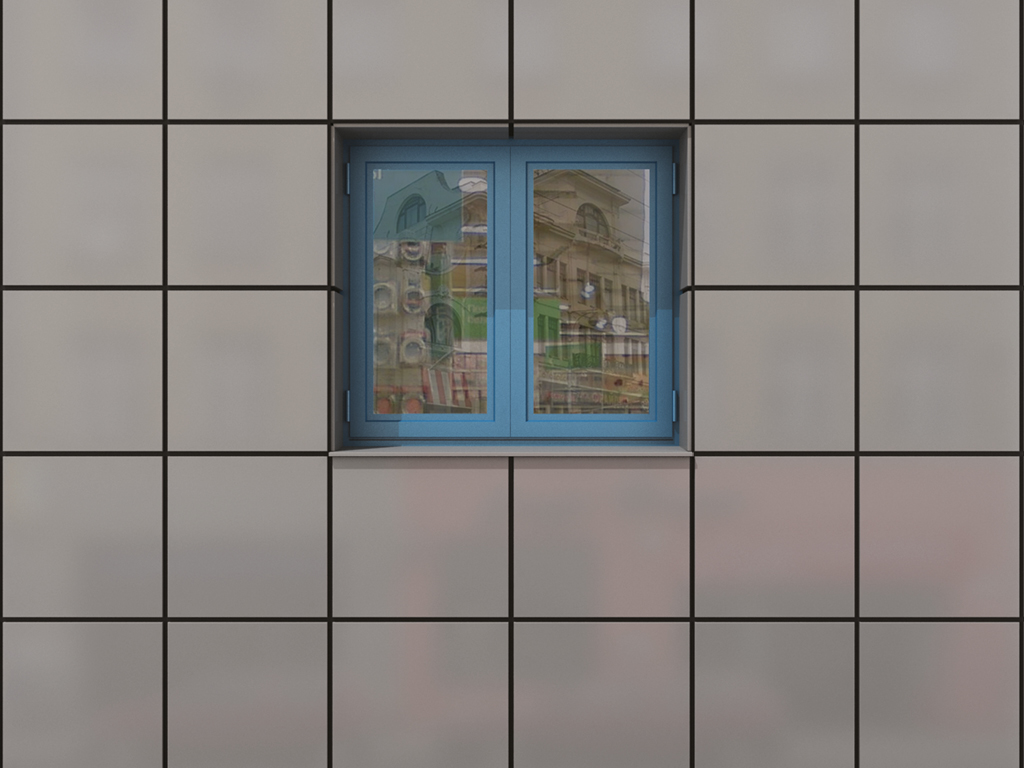

Oyna bloki
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
700 dan 2400 gacha
B, мм Ширина проема
500 dan 1600 gacha
Eshik bloki
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
3000 gacha
B, мм Ширина проема
1200 gacha

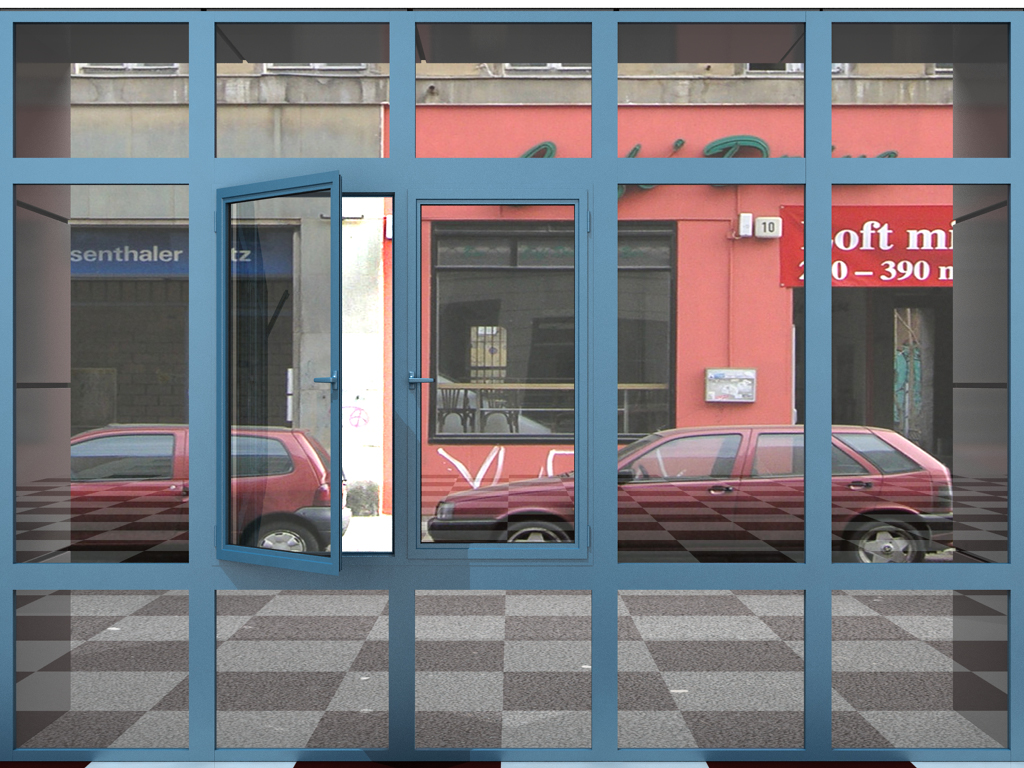

Vitraj
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
4000 gacha
B, мм Ширина проема
cheklovlarsiz
B1, мм Шаг стоек
1200 gacha
Параметр
Значение
Примечание
Ширина, мм
45
Ram profillarining kengligi
Ширина, мм
54
Oyna yaprogʻining profillarining kengligi
Длина, мм
6200
Profilarning standart uzunligi
Толщина заполнения, мм
4-30
Состояние поставки алюминиевых профилей
AD31T1
Упаковка в картон
Характеристики упаковки
Toshli pastki qismida ko‘pikli bloklari bo‘lgan yog‘och palet. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentalar bilan mahkamlangan
Упаковка в пузырчатую пленку
Характеристики упаковки
Qadoqlash — bu pufakchali plyonka bilan o‘ralgan va logotipli lenta bilan mahkamlangan profillar to‘plami. Bir qadoqdagi profillarning og‘irligi 35 kg dan oshmaydi
Упаковка в дерево
Характеристики упаковки
Bu, profillarni PE-plyonka bilan o‘rab, bog‘lash va yog‘och tasmalarga tegish joylariga to‘lqinli karton varaqlari bilan qoplagan qadoqdir. Yog‘och tasmalardagi umumiy yuk og‘irligi 500 kg dan oshmaydi
Упаковка на палету
Характеристики упаковки
Pufakli plyonka bilan qoplangan profillar to‘plami penopoliuretan qoplamali paletaga joylanib, logotipli skotch bilan mahkamlanadi.
Qo‘shimcha tavsif chop etish
Ushbu sistema termoizolyatsiyasiz bo‘lgani sababli, issiq xonalar tashqarisida o‘rnatish tambur mavjud bo‘lganda tavsiya etiladi.
O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik
Konstruksiya tayyorlangan ochilish joyiga o‘rnatiladi va bu jarayonda majburiy ravishda GOST 30971-2002 standartining talablariga, xususan, uch qavatli izolyatsiya qatlamlariga rioya qilinadi: I — tashqi suvga chidamli va bug‘ o‘tuvchi qatlam; II — markaziy issiqlik izolyatsiyasi qatlam; III — ichki bug‘ o‘tmaslik qatlam.
Ochilish parametrlar: H1, H2 – ochilish balandligi (pollardan ochilishning yuqori qismigacha bo‘lgan masofa); B1, B2 – ochilish kengligi (ochilishning chap qirrasidan o‘ng qirrasigacha bo‘lgan masofa). Ochilishning kengligi va balandligi kamida ikki joydan o‘lchanadi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov bosqichida quyidagi parametrlar ham e’tiborga olinishi lozim: ochilish yuzasi tekis va silliq bo‘lishi kerak; pollar darajasining farqi butun ochilish bo‘ylab 1 metrga 1 mm dan oshmasligi lozim.
Konstruksiyalarni sifatli o‘rnatish va ularning keyingi ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilishning tozaligi bo‘yicha quyidagi talablar mavjud: Ochilish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Qoplamaning yuzasi tekis va silliq bo‘lishi, gips eritmasining chiqib ketishi va yoriqlar bo‘lmasligi lozim. Pol yuzasi tekis, gorizontal, hech qanday chiqindilar va chuqurliklarsiz bo‘lishi kerak. Ruxsat etilgan burilish — 1 mm/1 m. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, ruxsat etilgan og‘ish — 1 mm/1 m. Agar ochilishlar ko‘rsatilgan talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchov olish va o‘rnatishdan oldin ushbu og‘ishlar bartaraf etilishi zarur. Tepalik va yon devorlar bitta tekislikda bo‘lishi lozim. Ochilish qoplamasi mustahkam konstruksiya, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.
Xaridorga tizim komplektatsiyasiga ekspluatatsiya shartlariga rioya qilgan holda, yuk jo‘natilgan kundan boshlab 5 yil muddatga kafolat taqdim etiladi.
Yangi mahsulotlar
Qo‘shimcha konstruktiv yechimlarning mavjudligi har qanday murakkablikdagi turli xil konstruksiyalarni loyihalash imkonini beradi.
Dizayn
To‘ldirish dizayni
4 dan 30 mm gacha qalinlikdagi har qanday turdagi to‘ldirish
Standart ranglar
RAL 9003 (signal oq)
RAL 9016 (transport oq)
RAL 9006 (oq alyuminiy)
RAL 7004 (signal kulrang)
RAL 1014 (fil suyagi)
RAL 2004 (toza apelsin)
RAL 3020 (transport qizil)
RAL 3005 (vino qizil)
RAL 6018 (sariq-yashil)
RAL 6005 (mox yashil)
RAL 7016 (antratsit kulrang)
RAL 5005 (signal ko‘k)
RAL 8017 (shokolad jigarrang)
RAL 9005 (chuqur qora)
RAL 8014 (sepia jigarrang)
Komplektatsiya
Bazaviy to'plam
Rama
Stvorka
Shtapik muhrlovchisi
Tashqi muhrlovchi
Suxar
Tayanuvchi taglik
Qo'shimcha to'plam
Impostli suxar — eshik pardaning bir nechta qismga ajratilishiga imkon beruvchi ichki element.
Mustahkamlangan ustunlar konstruktsiyalarni yanada balandroq o‘rnatishga imkon beradi.
Texnik tavsif
O'lchamlar jadvali
Параметр
Показатель
Высота проема, мм
4000 gacha
Ширина конструкции, м
Buyurtmachi tomonidan belgilanadi, hech qanday cheklovlar yo'q
Шаг стоек, мм
1200 gacha
Konstruktsiya
Esik ramkasi
Qopqoq shpaklovkasi
Esik qanoti
Tashqi muhrlagich
Shpatik
To‘ldirish materiali
Shpatik muhrlagichi
Esik poydevori
Esik qopqog‘i
Esik pog‘onasi
Standart konstruktiv yechimlar
Oyna bloki
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
700 dan 2400 gacha
B, мм Ширина проема
500 dan 1600 gacha
Eshik bloki
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
3000 gacha
B, мм Ширина проема
1200 gacha
Vitraj
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
4000 gacha
B, мм Ширина проема
cheklovlarsiz
B1, мм Шаг стоек
1200 gacha
Texnik xususiyatlar
Параметр
Значение
Примечание
Ширина, мм
45
Ram profillarining kengligi
Ширина, мм
54
Oyna yaprogʻining profillarining kengligi
Длина, мм
6200
Profilarning standart uzunligi
Толщина заполнения, мм
4-30
Состояние поставки алюминиевых профилей
AD31T1
Qadoqlash
Упаковка в картон
Характеристики упаковки
Toshli pastki qismida ko‘pikli bloklari bo‘lgan yog‘och palet. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentalar bilan mahkamlangan
Упаковка в пузырчатую пленку
Характеристики упаковки
Qadoqlash — bu pufakchali plyonka bilan o‘ralgan va logotipli lenta bilan mahkamlangan profillar to‘plami. Bir qadoqdagi profillarning og‘irligi 35 kg dan oshmaydi
Упаковка в дерево
Характеристики упаковки
Bu, profillarni PE-plyonka bilan o‘rab, bog‘lash va yog‘och tasmalarga tegish joylariga to‘lqinli karton varaqlari bilan qoplagan qadoqdir. Yog‘och tasmalardagi umumiy yuk og‘irligi 500 kg dan oshmaydi
Упаковка на палету
Характеристики упаковки
Pufakli plyonka bilan qoplangan profillar to‘plami penopoliuretan qoplamali paletaga joylanib, logotipli skotch bilan mahkamlanadi.
Qo‘shimcha tavsif
Ushbu sistema termoizolyatsiyasiz bo‘lgani sababli, issiq xonalar tashqarisida o‘rnatish tambur mavjud bo‘lganda tavsiya etiladi.
O'rnatish
Montaj usullari
Konstruksiya tayyorlangan ochilish joyiga o‘rnatiladi va bu jarayonda majburiy ravishda GOST 30971-2002 standartining talablariga, xususan, uch qavatli izolyatsiya qatlamlariga rioya qilinadi: I — tashqi suvga chidamli va bug‘ o‘tuvchi qatlam; II — markaziy issiqlik izolyatsiyasi qatlam; III — ichki bug‘ o‘tmaslik qatlam.
Bino qurilishi uchun tayyorgarlik
Ochilish parametrlar: H1, H2 – ochilish balandligi (pollardan ochilishning yuqori qismigacha bo‘lgan masofa); B1, B2 – ochilish kengligi (ochilishning chap qirrasidan o‘ng qirrasigacha bo‘lgan masofa). Ochilishning kengligi va balandligi kamida ikki joydan o‘lchanadi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov bosqichida quyidagi parametrlar ham e’tiborga olinishi lozim: ochilish yuzasi tekis va silliq bo‘lishi kerak; pollar darajasining farqi butun ochilish bo‘ylab 1 metrga 1 mm dan oshmasligi lozim.
Konstruksiyalarni sifatli o‘rnatish va ularning keyingi ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilishning tozaligi bo‘yicha quyidagi talablar mavjud: Ochilish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Qoplamaning yuzasi tekis va silliq bo‘lishi, gips eritmasining chiqib ketishi va yoriqlar bo‘lmasligi lozim. Pol yuzasi tekis, gorizontal, hech qanday chiqindilar va chuqurliklarsiz bo‘lishi kerak. Ruxsat etilgan burilish — 1 mm/1 m. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, ruxsat etilgan og‘ish — 1 mm/1 m. Agar ochilishlar ko‘rsatilgan talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchov olish va o‘rnatishdan oldin ushbu og‘ishlar bartaraf etilishi zarur. Tepalik va yon devorlar bitta tekislikda bo‘lishi lozim. Ochilish qoplamasi mustahkam konstruksiya, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.
Kafolat majburiyatlari
Xaridorga tizim komplektatsiyasiga ekspluatatsiya shartlariga rioya qilgan holda, yuk jo‘natilgan kundan boshlab 5 yil muddatga kafolat taqdim etiladi.
