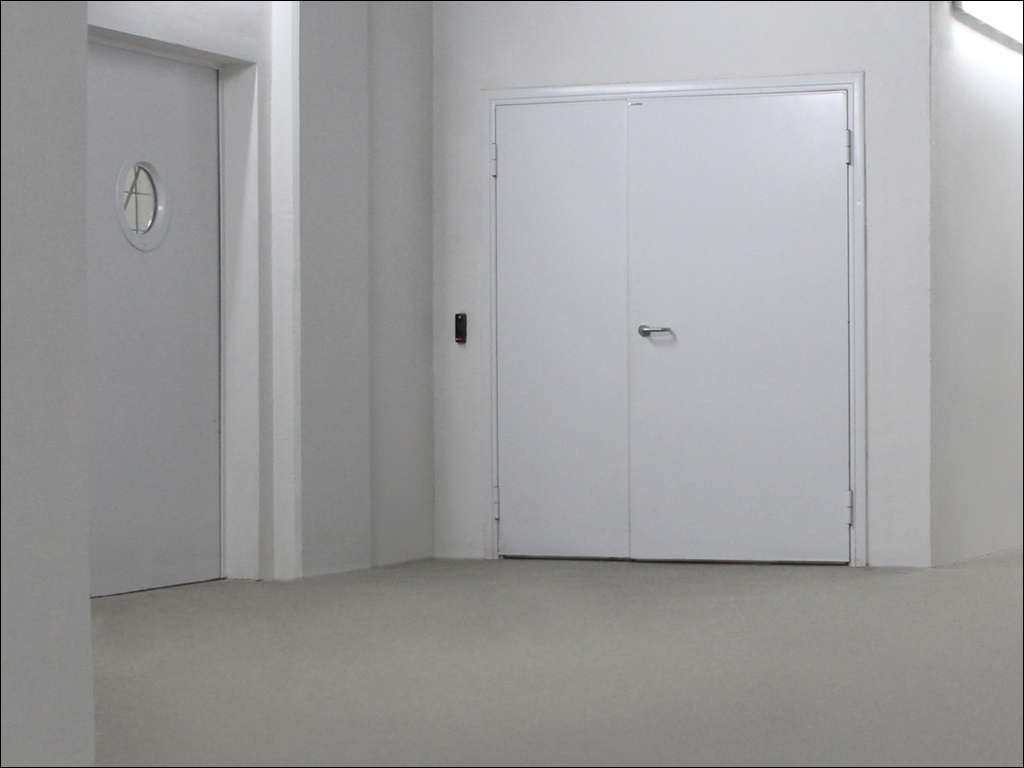

Toshkentda yong'inga qarshi (EI 60) va texnik eshiklar

Odamlar oqimi yuqori bo'lgan binolarda yoki katta hajmli uskunalarni ko'chirish talab etiladigan joylarda — savdo va ofis markazlarida, omborxonalarda, ishlab chiqarish sexlarida va texnik xonalarda — standart bir tabaqali eshiklar ko'pincha noqulayliklar tug'diradi. DoorHan konserni keng o'tish joylari uchun optimal yechimni taklif etadi — texnik ikki tabaqali eshiklar. Bu intensiv foydalanish va turli xil vazifalarni hal qilish uchun yaratilgan ishonchli, chidamli va funksional konstruksiyadir.

Intensiv foydalanish uchun mustahkamlik va chidamlilik. Bizning texnik eshiklarimiz hatto juda tez-tez ishlatilganda ham uzoq yillar davomida uzluksiz xizmat qilish uchun mo'ljallangan:

Ishonchli po'lat asos: Eshik polotnosi va korobkasi yeyilishga chidamli polimer qoplamali mustahkam ruxlangan po'latdan yasaladi. Bu mexanik shikastlanishlarga yuqori chidamlilikni va korroziyadan mutlaq himoyani ta'minlaydi.
Samarali isitgich: Eshik polotnosining bo'shlig'i ajoyib issiqlik va ovoz izolyatori bo'lgan zich mineral jun bilan to'ldirilgan. Eshik xonada qulay mikroiqlimni saqlashga yordam beradi va shovqin darajasini pasaytiradi.
Sifatli furnitura: Biz faqat sinalgan qulflar, mustahkam bosim tutqichlari va butun xizmat muddati davomida stvorkalarning silliq va yengil ishlashini kafolatlaydigan ishonchli petlyalardan foydalanamiz.

Funksionallik va qulaylik. Ikki tabaqali konstruksiya foydalanishda moslashuvchanlikni taklif etadi:

Oqimlarni boshqarish: Odatdagi rejimda odamlarning o'tishi uchun faqat bitta, faol stvorkadan foydalanish mumkin. Katta hajmli buyumni olib o'tish kerak bo'lganda, ikkinchi, passiv stvorkani osongina ochib, o'tish joyini to'liq bo'shatish mumkin.
Ishonchli fiksatsiya: Passiv stvorka qulay rigelli zasovkalar yordamida yopiq holatda ishonchli mahkamlanadi va zich yopishishni ta'minlaydi.

Barcha DoorHan texnik eshiklari o'z zavodlarimizda qattiq sifat nazorati ostida ishlab chiqariladi. Ular RAL katalogi bo'yicha har qanday standart rangga bo'yalishi, shuningdek, derazalar, ventilyatsiya panjaralari yoki dovotchiklar kabi qo'shimcha opsiyalar bilan jihozlanishi mumkin. DoorHan ikki tabaqali texnik eshiklarini tanlab, siz ob'ektingiz uchun ideal mos keladigan ishonchli, chidamli va universal yechimga ega bo'lasiz.

Qo'llanilish sohasi:

Ichki xonaga kirish eshigi

Ko‘chadan kirish eshigi

Montaj bilan buyurtma qilish

Afzalliklar

Patentlangan ishlab chiqarish texnologiyasi

Eshik polotnosi galvanizlangan po‘latdan uzluksiz texnologiya asosida ishlab chiqariladi — payvandlashsiz.

Korroziyaga chidamlilik

Yuqori mustahkamlikka ega 60 mm qalinlikdagi «sendvich» turi polotno va galvanizlangan sovuq haddelenmiş po‘latdan yasalgan rama yuqori korroziyaga chidamlilikka ega.

Yuqori mustahkamlikka ega eshik polotnosi

Bo‘shliqsiz to‘ldirish yuqori zichlikka ega, yonmaydigan mineralli tolali plita (130 kg/m³) bilan amalga oshiriladi, bu esa eshik polotnosining mustahkamligi va ishonchliligini ta'minlaydi.

Ijro variantlarining xilma-xilligi

Eshiklar yopiq va oynali, o‘ng yoki chap tomonga ochiladigan tarzda ishlab chiqarilishi mumkin, shuningdek, turli qo‘shimcha uskunalar (oynali qism, to‘g‘rilash mexanizmi, vandalizmga qarshi qoplama, «antipanika» tutqichi, ventilyatsiya torlari) o‘rnatish imkoniyatiga ega.

Eshik ramkasining turli xil turlari

Ichki ochilish uchun eshik ramkasining ikkita turi: kesilgan va ustma-ust montaj uchun, xonadagi ochilishning barcha konstruktsion xususiyatlarini hisobga olish imkonini beradi.

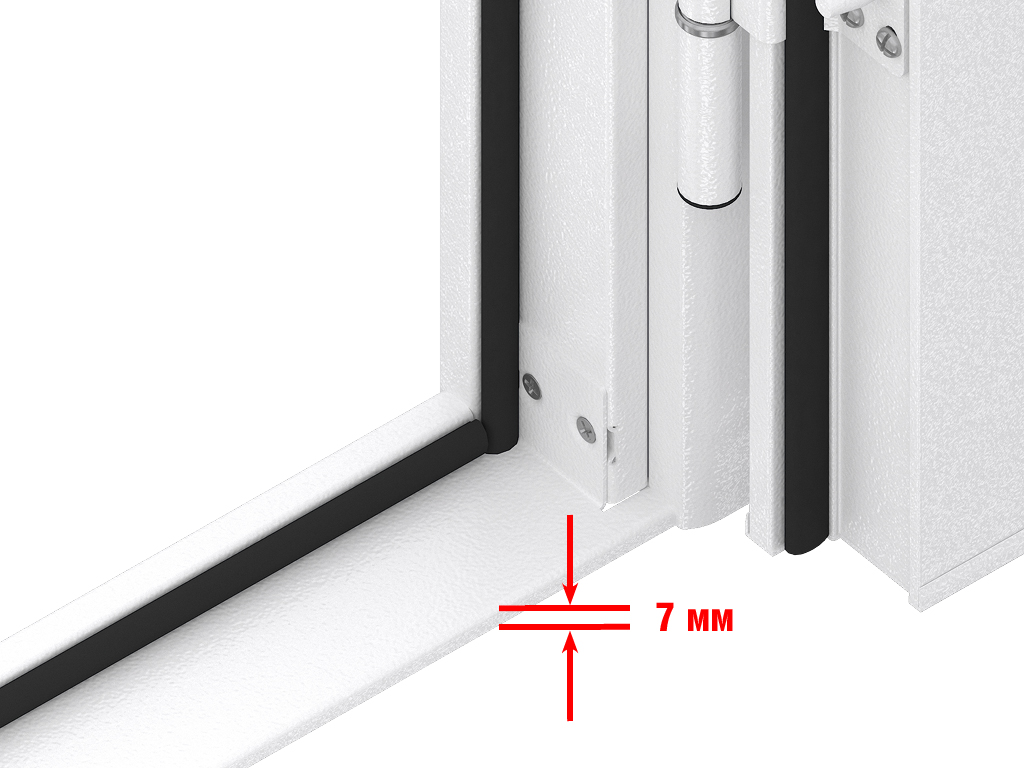

Ajratiladigan po'latdan yasalgan porog

Ajratiladigan po‘latdan yasalgan porog qo‘shimcha ovoz va tutun izolyatsiyasini ta'minlab, eshikning pastki qismida siqilgan yopilish hosil qiladi. Ma'lum funktsional maqsadga ega bo‘lgan xonalar va binolarga (kam harakatchan aholi guruhlari uchun) bo‘lgan maxsus talablar mavjud bo‘lsa, u o‘rnatilgan joydan ajratilishi mumkin.

Ishonchli qoplama

Atmosfera ta'siriga chidamli kulrang (RAL 7035) rangdagi changli qoplama, «shagren» teksturasi bilan. Mijozning individual so‘roviga ko‘ra, RAL ranglar katalogi bo‘yicha istalgan rangda bo‘yash mumkin.

Kengaytirilgan asosiy jihozlar komplekti

Asosiy jihozlar komplektiga yong‘inga qarshi eshiklar uchun universal bir tizimli silindrli qulflar (mexanizm «kalit-kalit»), yong‘inga chidamli «neylon» qoplamali buloqli po‘latdan yasalgan tutqich kiradi.

Mahsulotning yuqori sifati

Milliy standart ishlab chiqaruvchisi tomonidan ishlab chiqilgan GOST 31173-2016 «Po‘lat eshik bloklari. Texnik shartlar».

Patentlangan ishlab chiqarish texnologiyasi

Eshik polotnosi galvanizlangan po‘latdan uzluksiz texnologiya asosida ishlab chiqariladi — payvandlashsiz.

Korroziyaga chidamlilik

Yuqori mustahkamlikka ega 60 mm qalinlikdagi «sendvich» turi polotno va galvanizlangan sovuq haddelenmiş po‘latdan yasalgan rama yuqori korroziyaga chidamlilikka ega.

Yuqori mustahkamlikka ega eshik polotnosi

Bo‘shliqsiz to‘ldirish yuqori zichlikka ega, yonmaydigan mineralli tolali plita (130 kg/m³) bilan amalga oshiriladi, bu esa eshik polotnosining mustahkamligi va ishonchliligini ta'minlaydi.

Ijro variantlarining xilma-xilligi

Eshik ramkasining turli xil turlari

Ichki ochilish uchun eshik ramkasining ikkita turi: kesilgan va ustma-ust montaj uchun, xonadagi ochilishning barcha konstruktsion xususiyatlarini hisobga olish imkonini beradi.

Ajratiladigan po'latdan yasalgan porog

Ishonchli qoplama

Kengaytirilgan asosiy jihozlar komplekti

Mahsulotning yuqori sifati

Milliy standart ishlab chiqaruvchisi tomonidan ishlab chiqilgan GOST 31173-2016 «Po‘lat eshik bloklari. Texnik shartlar».

Dizayn

Polotnoning tashqi dizayni

Polotnoning ichki dizayni

Polotnoning rangi

Shagren

Standart rang – RAL 7035 (kulrang)

RAL ranglar katalogiga muvofiq istalgan rangda.

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

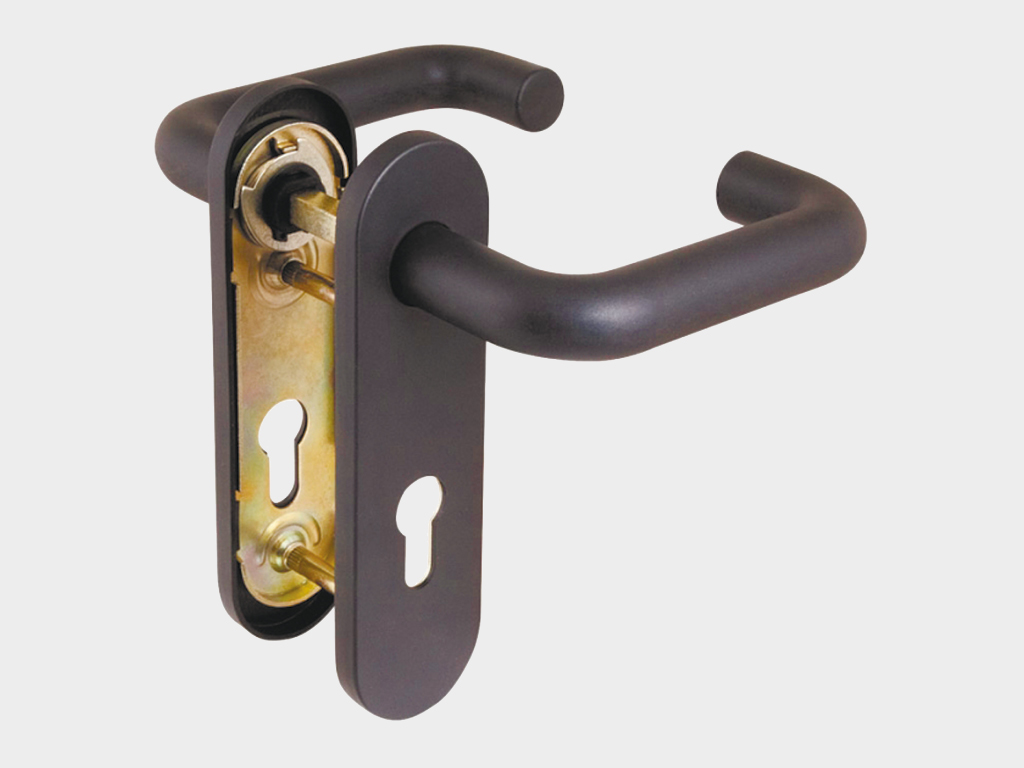

Bachadagi po'latdan yasalgan, yonmaydigan «neylon» qoplamaga ega, qaytargichli tutqich

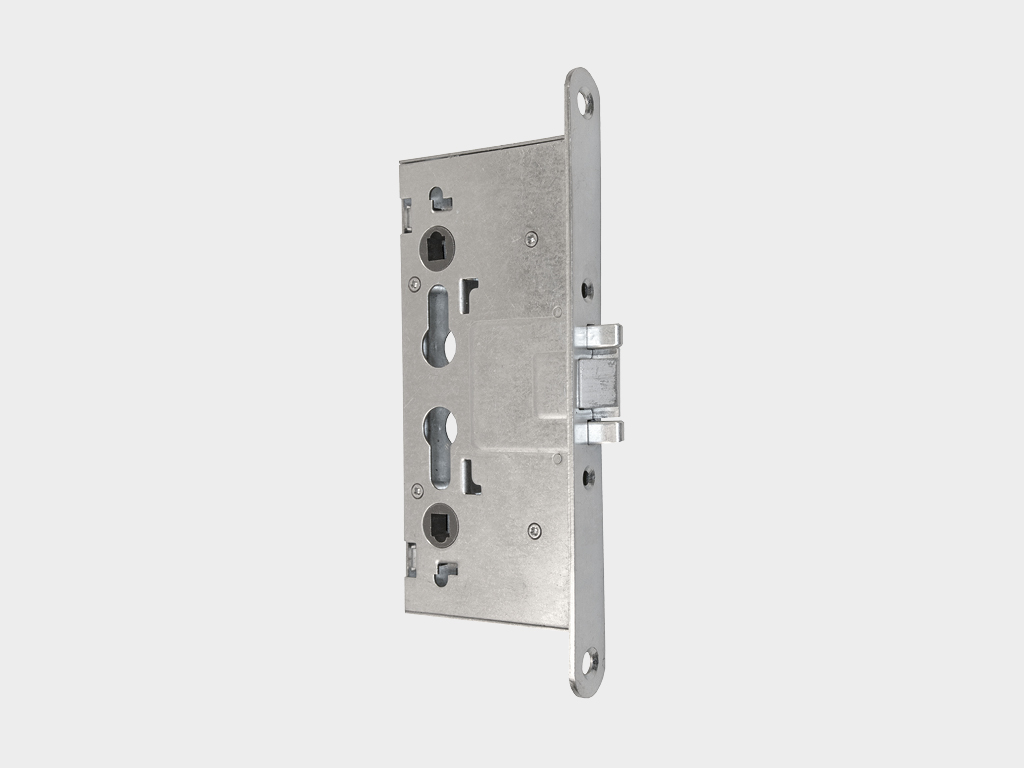

Bir tizimli qulflangan blokirovka, yong'inga qarshi eshiklar uchun, silindr uchun mo'ljallangan

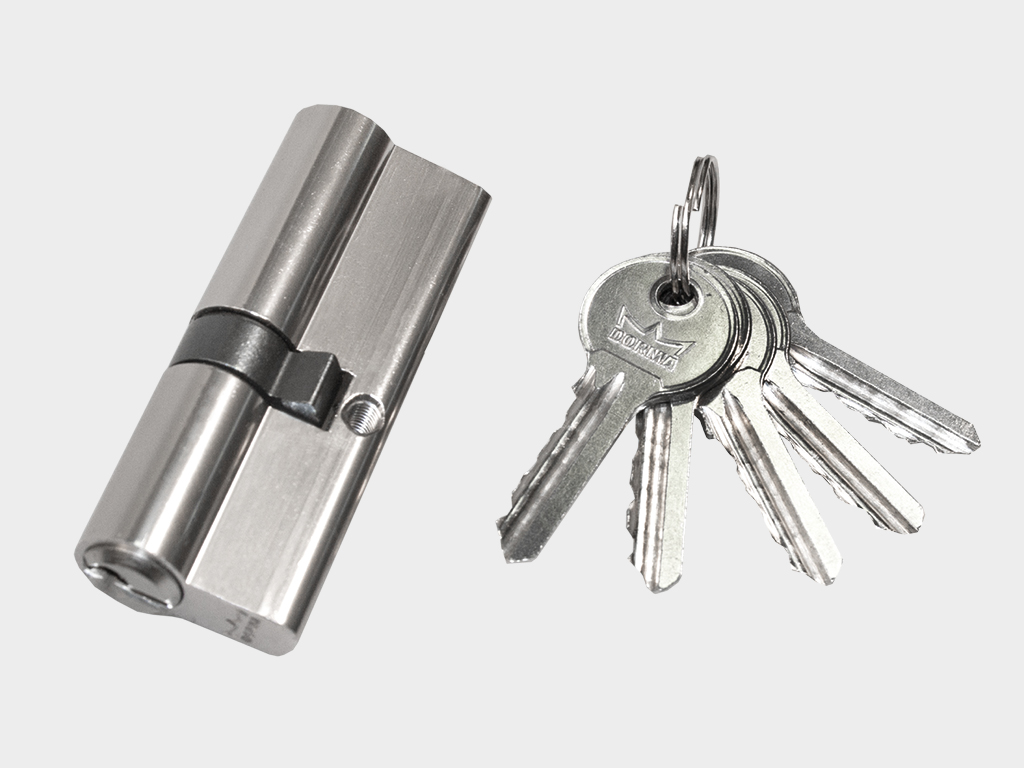

Silindr mexanizmi «kalit-kalit» tizimi

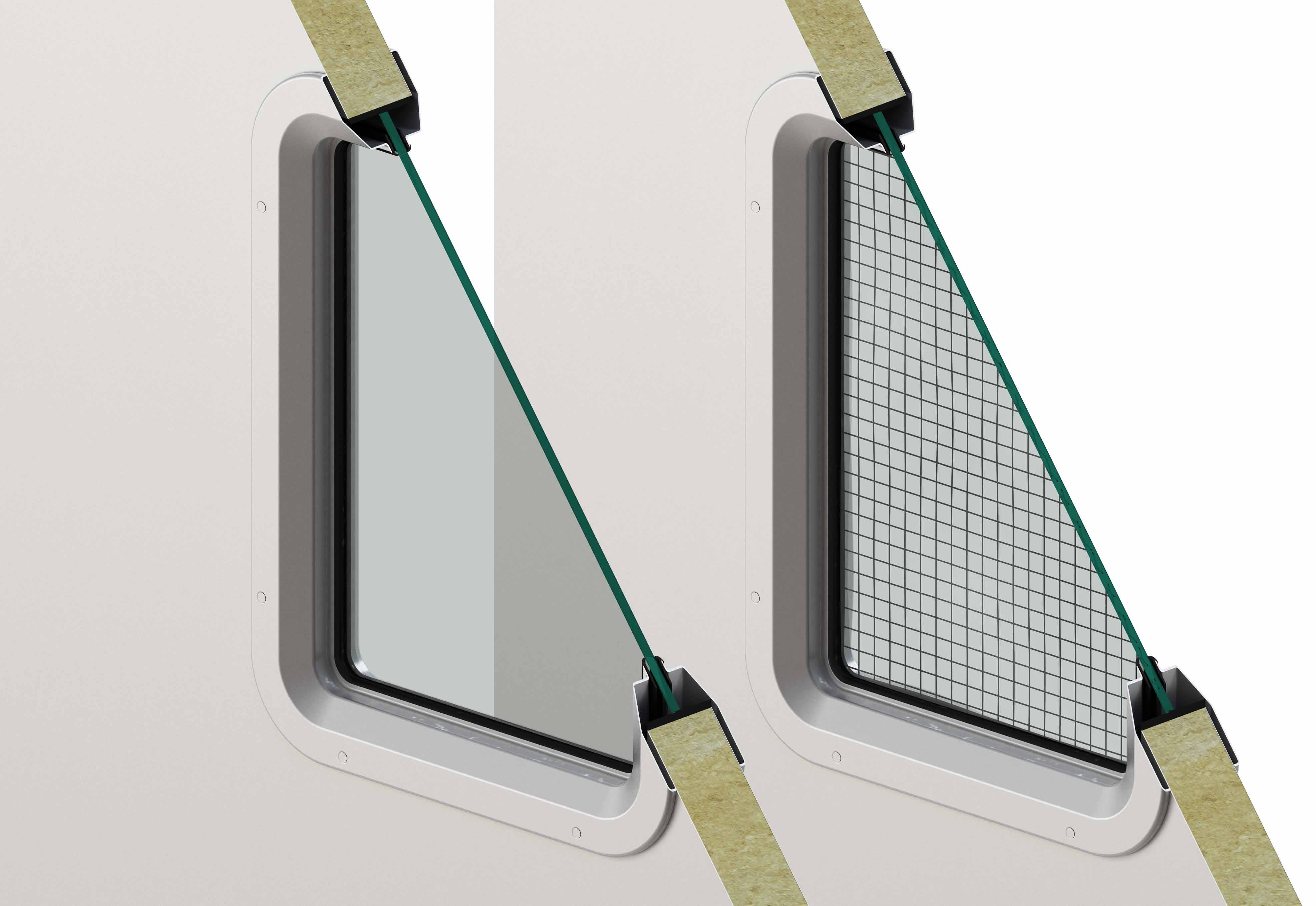

Standart po'latdan yasalgan deraza 300 × 400 mm o'lchamda, 6 mm qalinlikdagi shisha bilan (armatura yoki tripleks bilan to'ldirilgan). Po'latdan yasalgan, o'lchamlari standart bo'lmagan deraza, 6 mm qalinlikdagi shisha bilan (armatura yoki tripleks bilan to'ldirilgan).

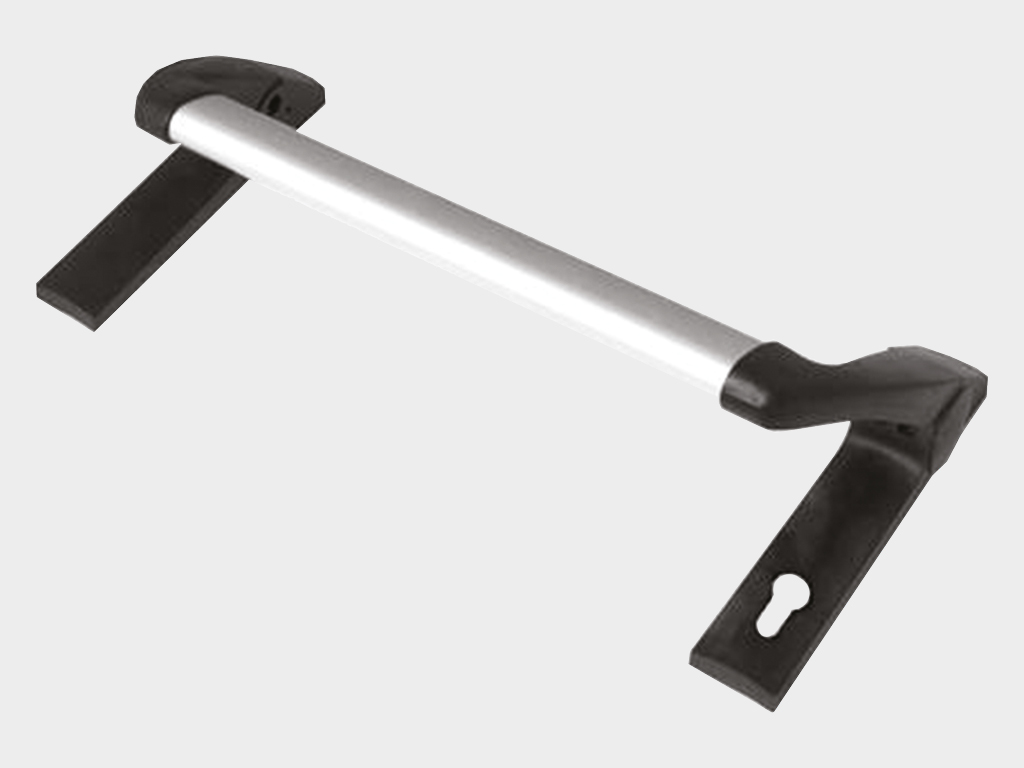

Universal yong'inga qarshi qulflar «antipanika» funksiyasi bilan, qo'shimcha harakatlarsiz xonani tark etishga imkon beradi.

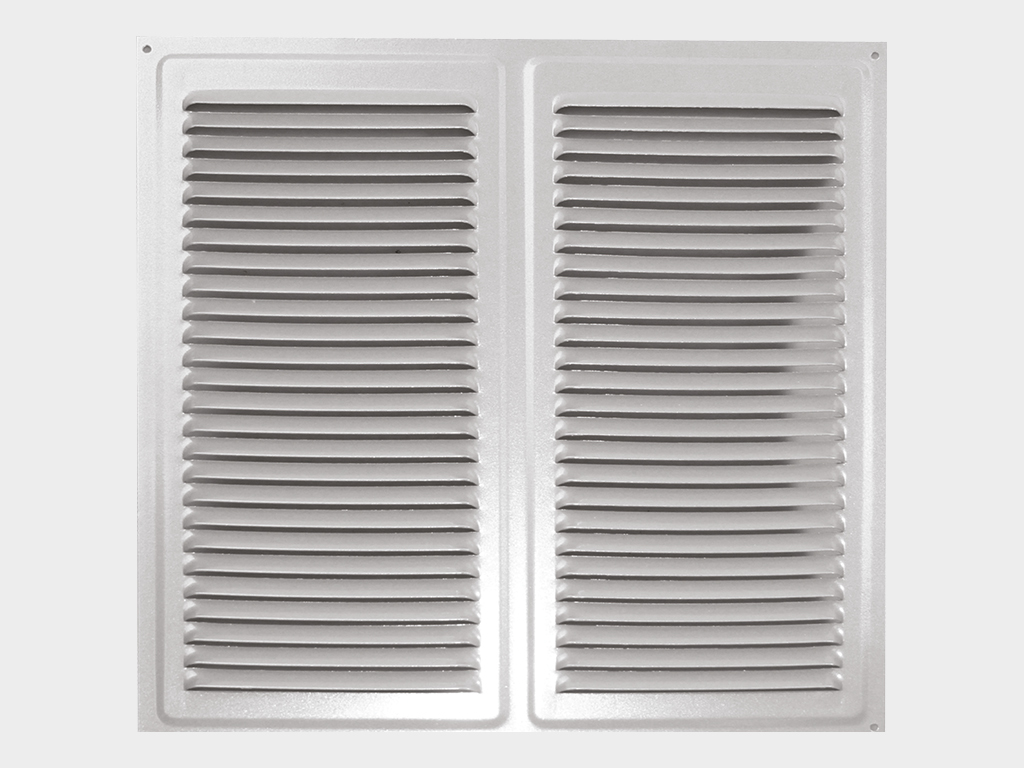

Ventilyatsiya panjaralari havo aylanishini ta'minlash uchun mo'ljallangan.

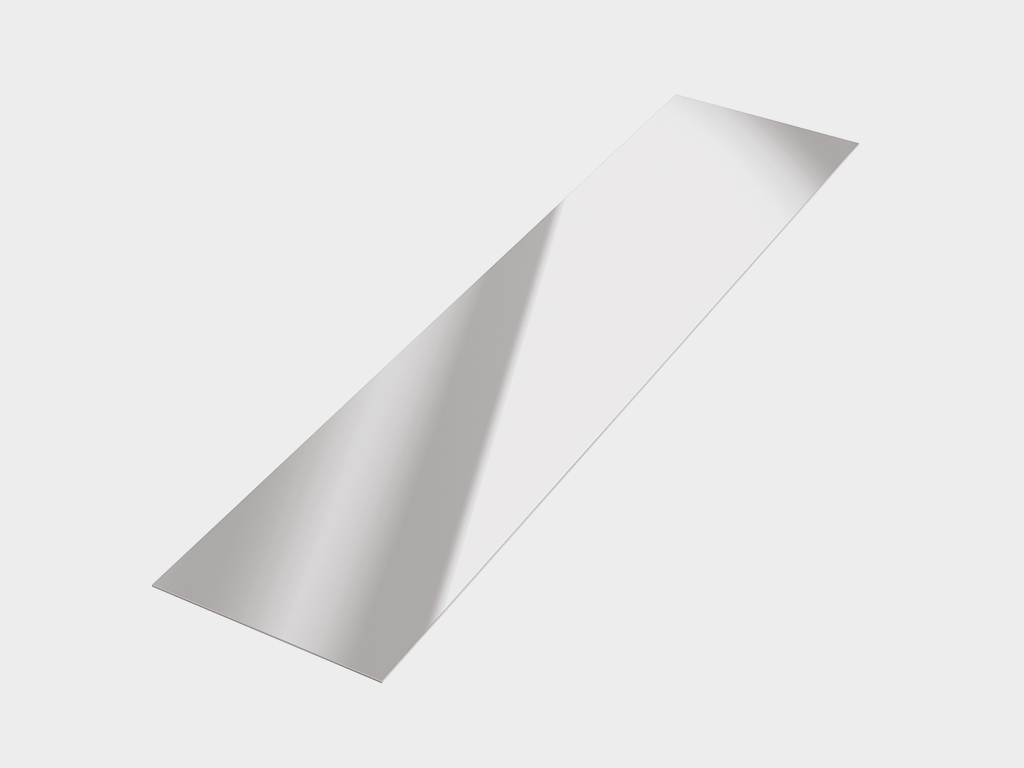

Antivandal qoplama mexanik shikastlanishlardan himoya qiladi.

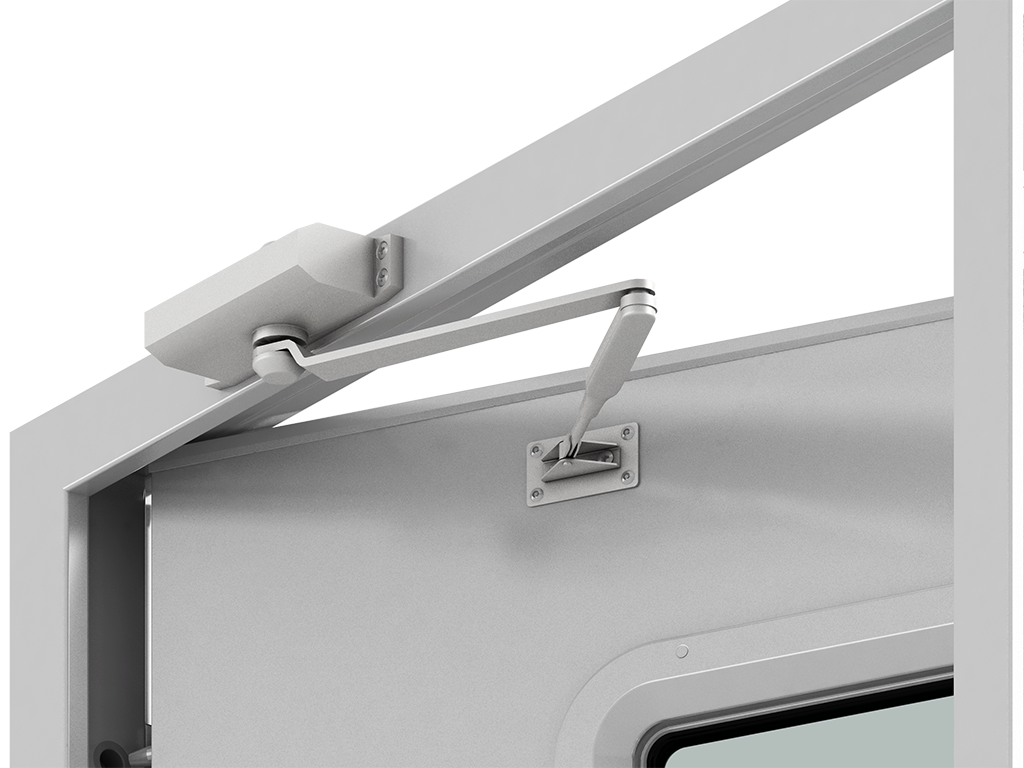

Dovodchik eshikning pinlarida va boshqa eshik jihozlarida aşınishni sezilarli darajada kamaytiradi.

Texnik tavsif

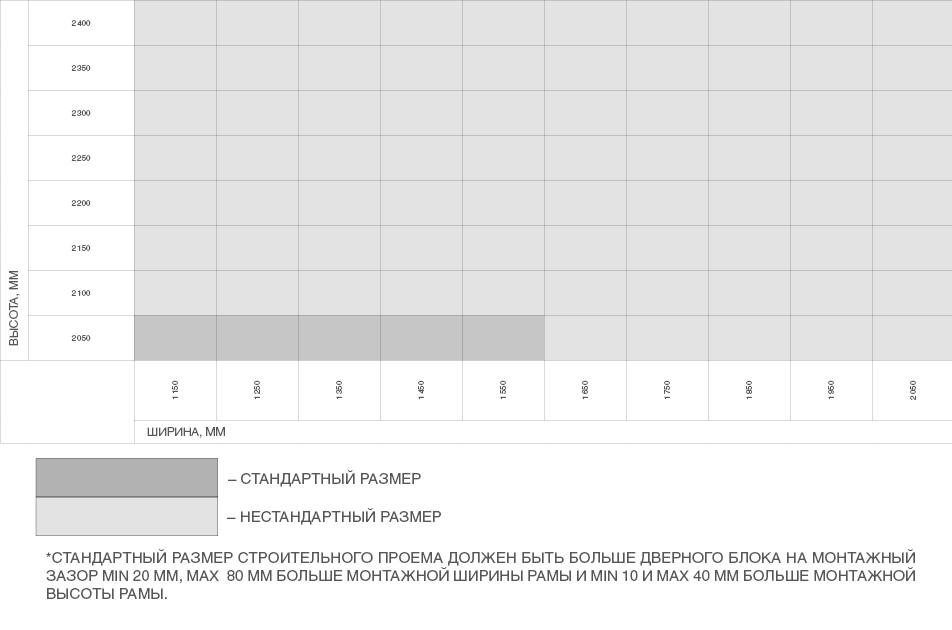

O'lchamlar jadvali

Teshik o'lchamlari

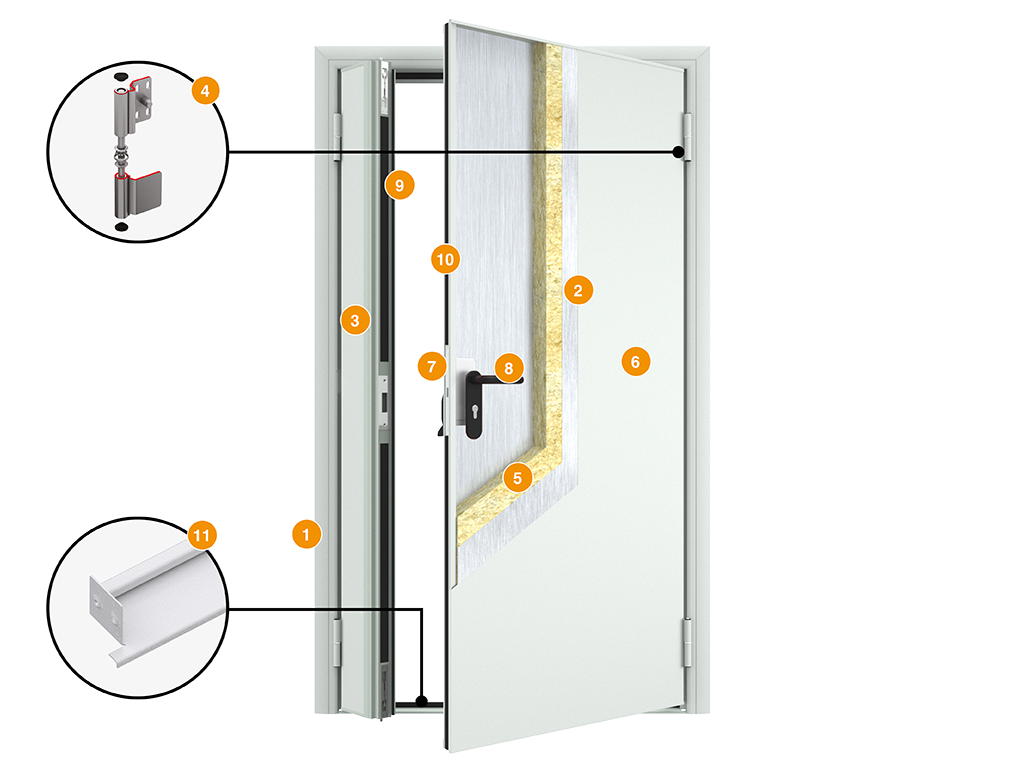

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Размер дверного блока, B x H, мм

1 150 × 2 050

Размер дверного блока, B x H, мм

1 250 × 2 050

Размер дверного блока, B x H, мм

1 350 × 2 050

Размер дверного блока, B x H, мм

1 450 × 2 050

Размер дверного блока, B x H, мм

1 550 × 2 050

Размер дверного блока, B x H, мм

1 650 × 2 050

Размер дверного блока, B x H, мм

1 750 × 2 050

Размер дверного блока, B x H, мм

1 850 × 2 050

Размер дверного блока, B x H, мм

1 950 × 2 050

Размер дверного блока, B x H, мм

2 050 × 2 050

Eshik ramkasi
Eshik polotnosi
Passiv qanot
Po‘latdan yasalgan pitalar
To‘ldirish va izolyatsiya
Changli qoplama
Universal yong‘inga qarshi silindrli qulfi
Yong‘inga chidamli «neylon» qoplamali buloqli po‘latdan yasalgan tutqich
Passiv qanotdagi shpinglet
Siqiluvchi material (yopishtiruvchi)
Ajratiladigan po‘latdan yasalgan porog

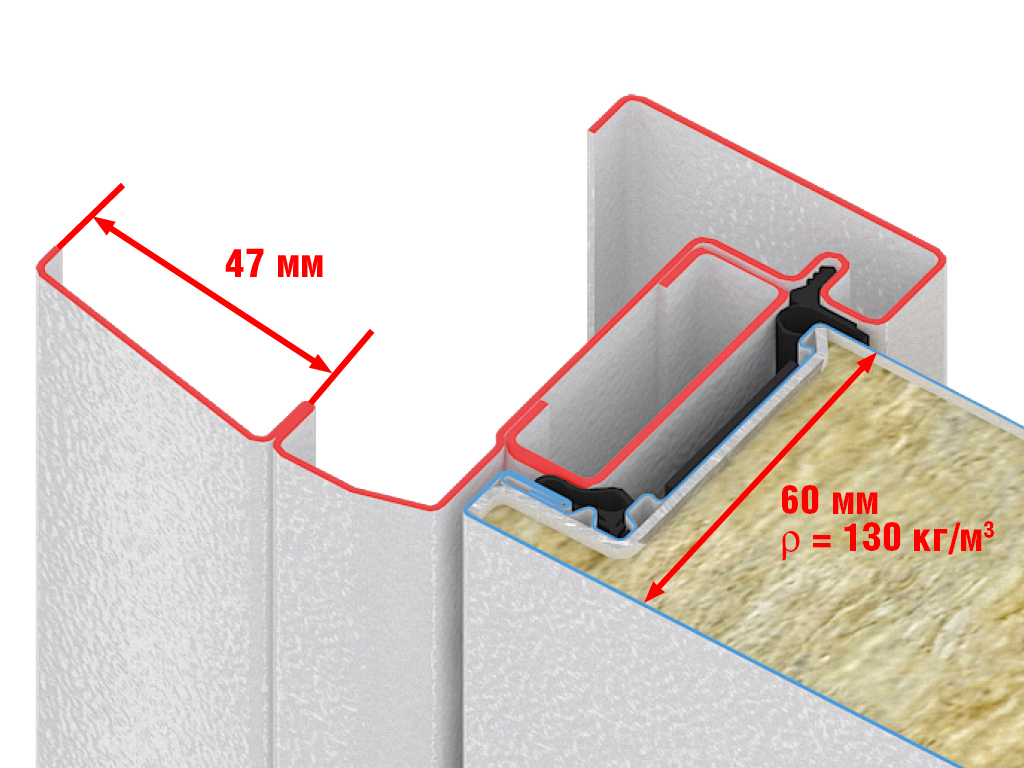

Yuqori kuchga ega, qaynaqsiz birlashmalarga ega kompozit materialdan tayyorlangan panjara korroziyaga chidamli. Yuqori zichlikka ega minerallantirilgan plitalar bilan to'ldirilgan. Yuqori issiqlik va ovoz izolyatsiyasi ko'rsatkichlari, namlik va havo o‘tkazmaslik xususiyatlari.

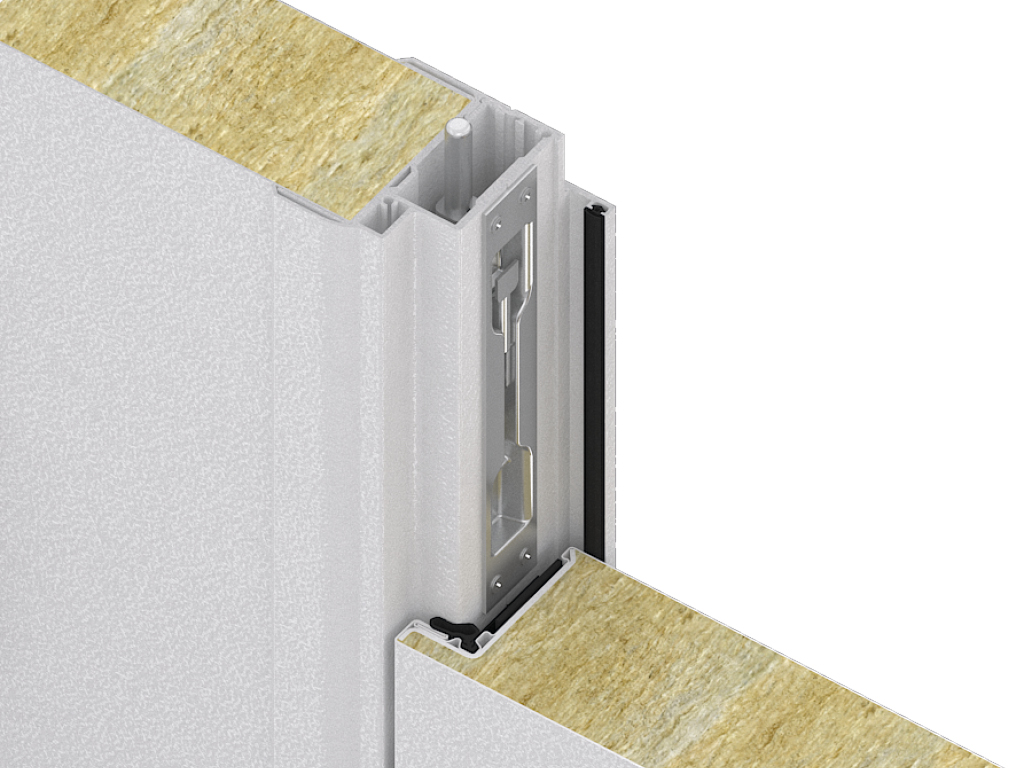

Maxsus profil-pritvor, passiv qafasni mustahkamlash uchun shpingalet bilan. Ikki qatlamli ishqalanishga chidamli muhr.

Dovodchikni panjaraga mahkamlash uchun montaj plastinkasi

Ajratiladigan po'latdan yasalgan prujina

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Усилие ручного открывания и закрывания, Н, не более	72/150
Звукоизоляция, дБ, класс (ГОСТ 31174)	33
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,1

Eshikni sanoat muhitida, o'rta va sovuq iqlimli hududlarda, isitiladigan va ventilyatsiyalanuvchi yopiq xonalarda atrof-muhit harorati -25 dan +40 °C gacha va nisbiy namlik 80 % gacha bo'lgan sharoitlarda foydalanish mumkin.

Agar eshik ko'cha tomondan foydalanilsa, o'rnatish sovuq vestibyulda amalga oshirilishi kerak, bu esa yuzada kondensat hosil bo'lishi va dekorativ materiallarning deformatsiyasining oldini olish uchun zarur.

Qoplamaning kuyishidan saqlanish uchun eshik blokini o'rnatish himoya soyabonini ishlatish orqali amalga oshirilishi kerak, bu esa eshik blokining yuzasiga quyosh nurlari va atmosferalik yog'ingarchiliklarning kirib kelishiga to'sqinlik qiladi.

Eshik panjarasini chiqib turgan qulflarning rigellarini yoki kalitlarini yopishga yo'l qo'yilmaydi. Bu qulflar mexanizmlarining nosoz bo'lishiga va rigellarining deformatsiyasiga olib kelishi mumkin.

Eshik ramkasidagi teshiklarga va ramka bilan eshik panjarasi orasiga tashqi buyumlarning kirishiga yo'l qo'yilmaydi. Ta'mirlash va qurilish ishlari davomida eshikni himoya materiallari bilan yopish tavsiya etiladi.

Qo'shimcha jihozlar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zgartirish yoki sozlashni ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirish taqiqlanadi.

Dekorativ panellarni parvarishlash mebel va yog'och buyumlar uchun parvarishlash talablariga muvofiq amalga oshiriladi. Tozalash vositalari, agressiv suyuqliklar, erituvchilar va abraziyalarni ishlatish taqiqlanadi.

Agar eshik tizimlari maqsadga muvofiq bo'lmagan tarzda foydalanilsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashi uchun javobgar bo'lmaydi.

Har 6 oyda bir marta, pinli uzelni yupqa qatlam smazka bilan moylash tavsiya etiladi.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Pufakli plyonka, karton burchagi, strech-plyonka
Описание	Bu eshik blokidan iborat bo'lib, u pufakli plyonkaga o'ralgan va burchaklarga o'rnatilgan karton burchaklari bilan mustahkamlangan, bu esa transportirovka paytida panjaraning xavfsizligini ta'minlaydi, shuningdek, strech-plyonkaga o'ralgan
Высота, мм	70
Длина, мм	2 100
Ширина, мм	1 600

Упаковка на палету	Характеристики упаковки
Состав	Paleta, strech-plyonka, karton burchagi
Описание	Qadoqlangan eshiklar vertikal ravishda paletaga joylashtiriladi, burchaklarga esa eshiklarni transportirovka qilishda saqlash uchun mo'ljallangan karton burchaklari o'rnatiladi, so'ngra strech-plyonkaga o'raladi.
Количество в упаковке, шт.	22/23

Qo‘shimcha tavsif chop etish

Eshikni ishlab chiqaruvchi qadoqlashda, vertikal yoki gorizontal holatda, har qanday yopiq transportda yoki konteynerlarda tashish mumkin.

Eshiklarni transportirovka qilish va saqlashda ularni mexanik shikastlanishlardan, zavod qadoqlanishining buzilishidan, ifloslanishdan va atmosferik yog'ingarchiliklardan himoya qilish uchun chora-tadbirlar ko'rilishi kerak.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

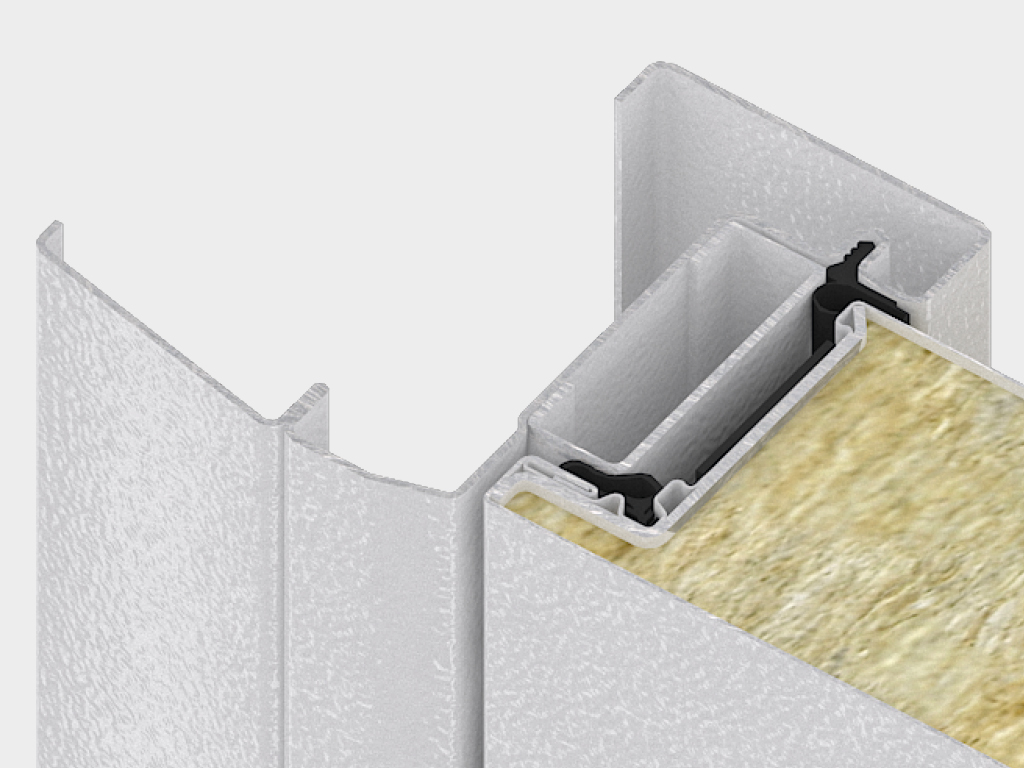

Yopishqoq montaj uchun eshik ramkasi — eng mashhur turi hisoblanadi. Ramka ustki qismi bir vaqtning o'zida ikkita funktsiyani bajaradi: montaj oraliğini yopadi va dekorativ funktsiyani bajaradi.

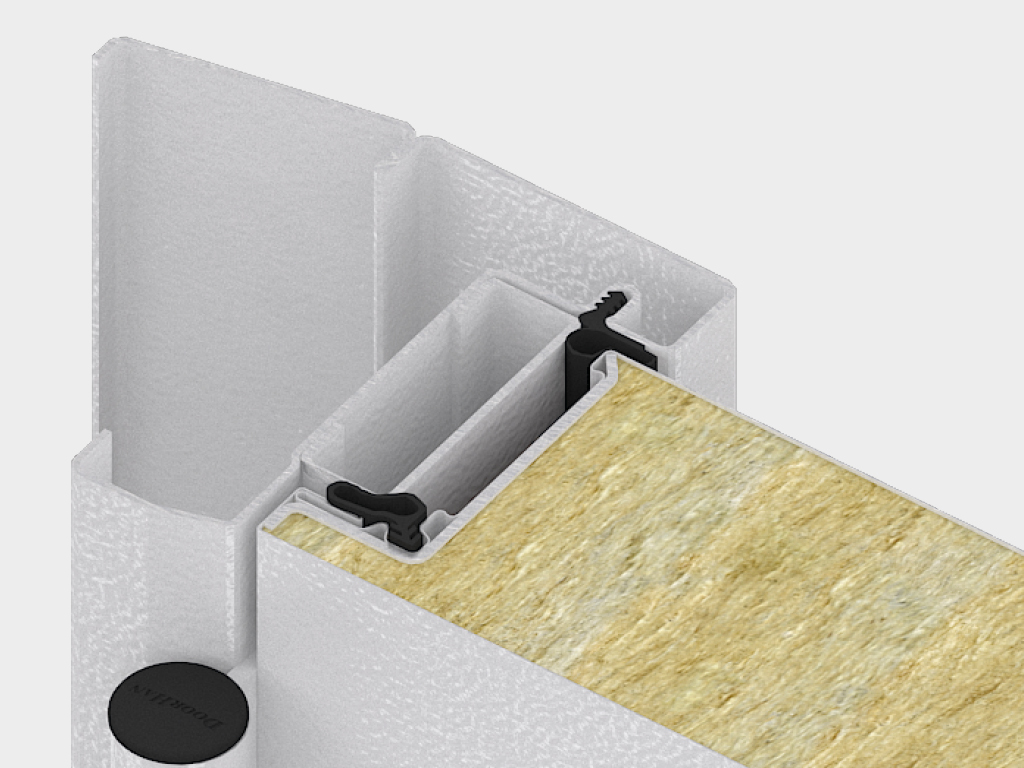

Ichki ochilishli eshik ramkasi, evakuatsiya talab qilinadigan yoki eshikni ichkariga ochish zarur bo'lgan joylarda o'rnatiladi.

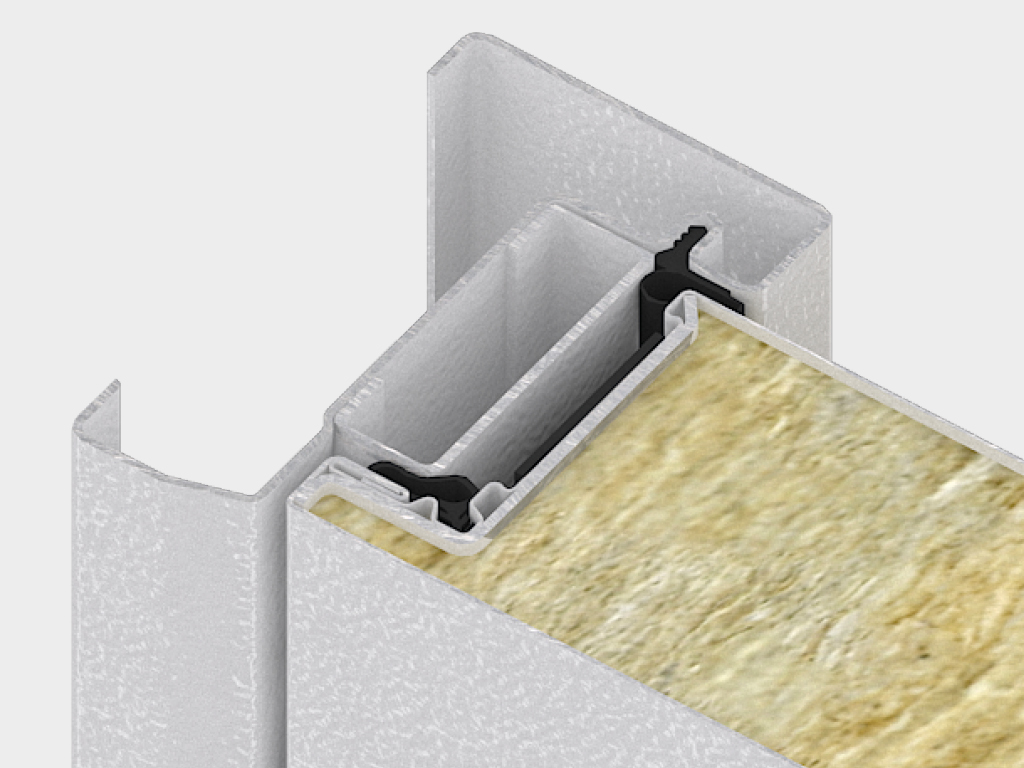

Vrezka montaji uchun eshik ramkasi eshikni nafaqat ichkariga, balki tashqariga ham ochish imkonini beradi, shuningdek, ob'ekte eshikni yondashuvsiz o'rnatish imkonini yaratadi.

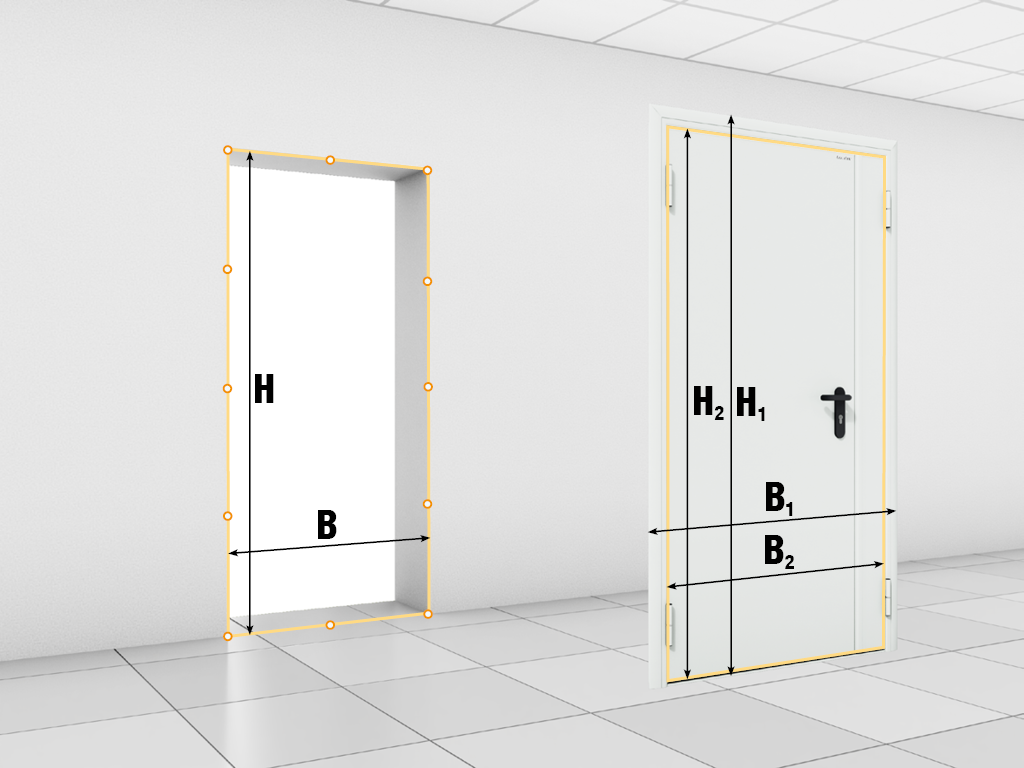

H × B — qurilish ochilishining o‘lchami.
H1 × B1 — eshik blokining o‘lchami.
H2 × B2 — ochilishning ichki o‘lchami.
Noan'anaviy eshik blokining o‘lchamida, ochilishning ichki o‘lchami quyidagi formula bo‘yicha hisoblanadi:
B2 × H2 = (B1 - 112) × (H - 90) — eshikni 180° ga ochganda;
B2 × H2 = (B1 - 200) × (H - 90) — eshikni 90° ga ochganda.
QURILISH LOYIHASI HAZIRLANISHI
Eski eshikni yechib oling va eshik o'rnatish uchun o'rni tayyor ekanligiga ishonch hosil qiling. Agar o'rin tayyor bo'lmasa (mahkamlagich tutqichlar, anker boltlar, yuzaning notekisligi, masalan, shpaturka qoldiqlari, eski eshikni mahkamlash uchun yog'och qoshiq yoki boshqa nuqsonlar), ularni olib tashlash zarur. Shuningdek, o'rin qo'shimcha ishlov berishni talab qilishi mumkin — kengaytirish yoki toraytirish qo'shimcha asboblar (bolgar, daraja) yoki materiallar (g'isht, penoblok, metall profili va boshqalar) yordamida.
Tayyorlangan o'rin to'g'ri to'rtburchak shaklida bo'lishi kerak. Devorning qalinligi kamida 150 mm bo'lishi zarur. Devorlar tekis va silliq bo'lishi, shpaturka eritmasi yoki yoriqlar bo'lmasligi kerak. Ishchi yuzalarning vertikal va gorizontalga nisbatan ogishlari metrga 1,5 mm dan oshmasligi, lekin 5 mm dan ko'proq bo'lmasligi kerak. Diagonal farqi 5 mm dan oshmasligi lozim. O'rin yetarlicha mustahkam bo'lishi va bo'shliqlarni o'z ichiga olmasligi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

O'rnatish bo'yicha ko'rsatmalar

PDF

Foydalanish bo'yicha ko'rsatmalar

PDF

Pasport

PDF

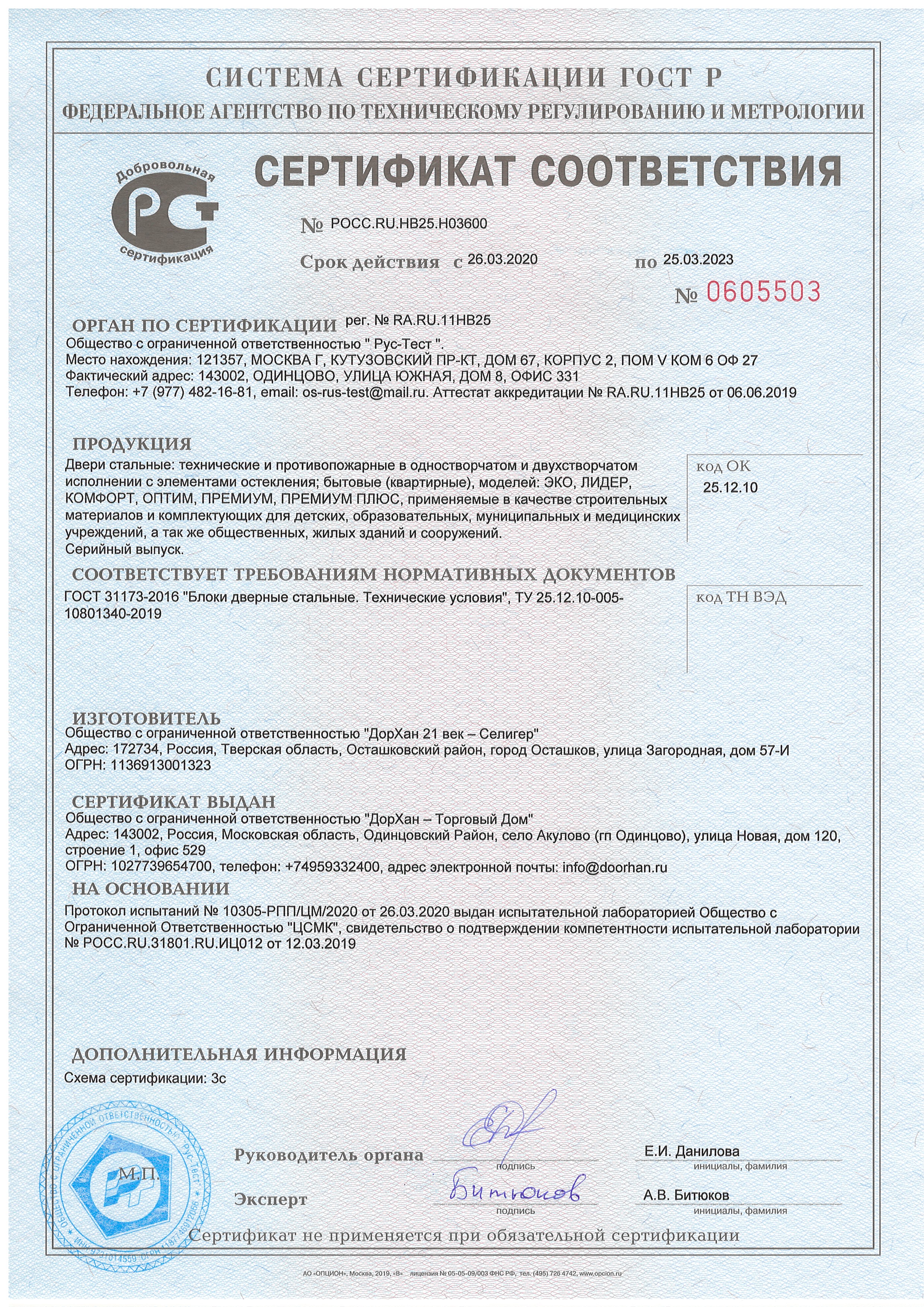

GOST 31173-2016 muvofiqlik sertifikati

PDF

DWG

05.06.2022 dan 05.05.2023 gacha GOST 31173-2016 muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati GOST 31173-2016 05.03.2023 dan 05.02.2026 gacha

PDF

Texnik er-xotin eshikning rasmlari

PDF

DWG

Ramka chizish

PDF

Ochilish o'lchamlari

PDF

Tuvalga yaqinroq tayoqni biriktirish

PDF

Kafolat majburiyatlari chop etish

9. Biz o'z tanlovimizga ko'ra aniqlangan nuqsonlarni bartaraf etishni, nuqsonli mahsulotni to'g'irlanganiga almashtirishni yoki nuqsonli mahsulotni sotib olish xarajatlarini qoplashni majburiyatimizga olamiz. Biz eshikni yechish va o'rnatish, shuningdek, transport xarajatlarini qoplamaymiz, faqat sotib olish shartnomasida alohida belgilangan holatlardan tashqari.

Dizayn

Polotnoning tashqi dizayni

Shagren

Polotnoning ichki dizayni

Shagren

Polotnoning rangi

Standart rang – RAL 7035 (kulrang)

RAL ranglar katalogiga muvofiq istalgan rangda.

Komplektatsiya

Bazaviy to'plam

Bachadagi po'latdan yasalgan, yonmaydigan «neylon» qoplamaga ega, qaytargichli tutqich

Bir tizimli qulflangan blokirovka, yong'inga qarshi eshiklar uchun, silindr uchun mo'ljallangan

Silindr mexanizmi «kalit-kalit» tizimi

Qo'shimcha to'plam

Universal yong'inga qarshi qulflar «antipanika» funksiyasi bilan, qo'shimcha harakatlarsiz xonani tark etishga imkon beradi.

Ventilyatsiya panjaralari havo aylanishini ta'minlash uchun mo'ljallangan.

Antivandal qoplama mexanik shikastlanishlardan himoya qiladi.

Dovodchik eshikning pinlarida va boshqa eshik jihozlarida aşınishni sezilarli darajada kamaytiradi.

Texnik tavsif

O'lchamlar jadvali

Параметр

Показатель

Размер дверного блока, B x H, мм

1 150 × 2 050

Размер дверного блока, B x H, мм

1 250 × 2 050

Размер дверного блока, B x H, мм

1 350 × 2 050

Размер дверного блока, B x H, мм

1 450 × 2 050

Размер дверного блока, B x H, мм

1 550 × 2 050

Размер дверного блока, B x H, мм

1 650 × 2 050

Размер дверного блока, B x H, мм

1 750 × 2 050

Размер дверного блока, B x H, мм

1 850 × 2 050

Размер дверного блока, B x H, мм

1 950 × 2 050

Размер дверного блока, B x H, мм

2 050 × 2 050

Konstruktsiya

Eshik ramkasi
Eshik polotnosi
Passiv qanot
Po‘latdan yasalgan pitalar
To‘ldirish va izolyatsiya
Changli qoplama
Universal yong‘inga qarshi silindrli qulfi
Yong‘inga chidamli «neylon» qoplamali buloqli po‘latdan yasalgan tutqich
Passiv qanotdagi shpinglet
Siqiluvchi material (yopishtiruvchi)
Ajratiladigan po‘latdan yasalgan porog

Standart konstruktiv yechimlar

Maxsus profil-pritvor, passiv qafasni mustahkamlash uchun shpingalet bilan. Ikki qatlamli ishqalanishga chidamli muhr.

Dovodchikni panjaraga mahkamlash uchun montaj plastinkasi

Ajratiladigan po'latdan yasalgan prujina

Texnik xususiyatlar

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Усилие ручного открывания и закрывания, Н, не более	72/150
Звукоизоляция, дБ, класс (ГОСТ 31174)	33
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,1

Mahsulotni ishlatish shartlari

Eshik panjarasini chiqib turgan qulflarning rigellarini yoki kalitlarini yopishga yo'l qo'yilmaydi. Bu qulflar mexanizmlarining nosoz bo'lishiga va rigellarining deformatsiyasiga olib kelishi mumkin.

Qo'shimcha jihozlar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zgartirish yoki sozlashni ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirish taqiqlanadi.

Agar eshik tizimlari maqsadga muvofiq bo'lmagan tarzda foydalanilsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashi uchun javobgar bo'lmaydi.

Har 6 oyda bir marta, pinli uzelni yupqa qatlam smazka bilan moylash tavsiya etiladi.

Qadoqlash

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Pufakli plyonka, karton burchagi, strech-plyonka
Описание	Bu eshik blokidan iborat bo'lib, u pufakli plyonkaga o'ralgan va burchaklarga o'rnatilgan karton burchaklari bilan mustahkamlangan, bu esa transportirovka paytida panjaraning xavfsizligini ta'minlaydi, shuningdek, strech-plyonkaga o'ralgan
Высота, мм	70
Длина, мм	2 100
Ширина, мм	1 600

Упаковка на палету	Характеристики упаковки
Состав	Paleta, strech-plyonka, karton burchagi
Описание	Qadoqlangan eshiklar vertikal ravishda paletaga joylashtiriladi, burchaklarga esa eshiklarni transportirovka qilishda saqlash uchun mo'ljallangan karton burchaklari o'rnatiladi, so'ngra strech-plyonkaga o'raladi.
Количество в упаковке, шт.	22/23

Qo‘shimcha tavsif

Eshikni ishlab chiqaruvchi qadoqlashda, vertikal yoki gorizontal holatda, har qanday yopiq transportda yoki konteynerlarda tashish mumkin.

O'rnatish

Montaj usullari

Yopishqoq montaj uchun eshik ramkasi — eng mashhur turi hisoblanadi. Ramka ustki qismi bir vaqtning o'zida ikkita funktsiyani bajaradi: montaj oraliğini yopadi va dekorativ funktsiyani bajaradi.

Ichki ochilishli eshik ramkasi, evakuatsiya talab qilinadigan yoki eshikni ichkariga ochish zarur bo'lgan joylarda o'rnatiladi.

Vrezka montaji uchun eshik ramkasi eshikni nafaqat ichkariga, balki tashqariga ham ochish imkonini beradi, shuningdek, ob'ekte eshikni yondashuvsiz o'rnatish imkonini yaratadi.

Bino qurilishi uchun tayyorgarlik

H × B — qurilish ochilishining o‘lchami.
H1 × B1 — eshik blokining o‘lchami.
H2 × B2 — ochilishning ichki o‘lchami.
Noan'anaviy eshik blokining o‘lchamida, ochilishning ichki o‘lchami quyidagi formula bo‘yicha hisoblanadi:
B2 × H2 = (B1 - 112) × (H - 90) — eshikni 180° ga ochganda;
B2 × H2 = (B1 - 200) × (H - 90) — eshikni 90° ga ochganda.
QURILISH LOYIHASI HAZIRLANISHI
Eski eshikni yechib oling va eshik o'rnatish uchun o'rni tayyor ekanligiga ishonch hosil qiling. Agar o'rin tayyor bo'lmasa (mahkamlagich tutqichlar, anker boltlar, yuzaning notekisligi, masalan, shpaturka qoldiqlari, eski eshikni mahkamlash uchun yog'och qoshiq yoki boshqa nuqsonlar), ularni olib tashlash zarur. Shuningdek, o'rin qo'shimcha ishlov berishni talab qilishi mumkin — kengaytirish yoki toraytirish qo'shimcha asboblar (bolgar, daraja) yoki materiallar (g'isht, penoblok, metall profili va boshqalar) yordamida.
Tayyorlangan o'rin to'g'ri to'rtburchak shaklida bo'lishi kerak. Devorning qalinligi kamida 150 mm bo'lishi zarur. Devorlar tekis va silliq bo'lishi, shpaturka eritmasi yoki yoriqlar bo'lmasligi kerak. Ishchi yuzalarning vertikal va gorizontalga nisbatan ogishlari metrga 1,5 mm dan oshmasligi, lekin 5 mm dan ko'proq bo'lmasligi kerak. Diagonal farqi 5 mm dan oshmasligi lozim. O'rin yetarlicha mustahkam bo'lishi va bo'shliqlarni o'z ichiga olmasligi kerak.

Kafolat majburiyatlari

Hujjatlar

Ko'rsatmalar

O'rnatish bo'yicha ko'rsatmalar

PDF

Foydalanish bo'yicha ko'rsatmalar

PDF

Pasportlar va sertifikatlar

Pasport

PDF

GOST 31173-2016 muvofiqlik sertifikati

PDF

DWG

05.06.2022 dan 05.05.2023 gacha GOST 31173-2016 muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati GOST 31173-2016 05.03.2023 dan 05.02.2026 gacha

PDF

Chizmalar

Texnik er-xotin eshikning rasmlari

PDF

DWG

Ramka chizish

PDF

Ochilish o'lchamlari

PDF

Tuvalga yaqinroq tayoqni biriktirish

PDF

Buyurtma berish

Kompaniya menejerlari barcha savollaringizga telefon orqali javob berishadi::

ОРQАГА ҚO‘Н‘ИРОҚ

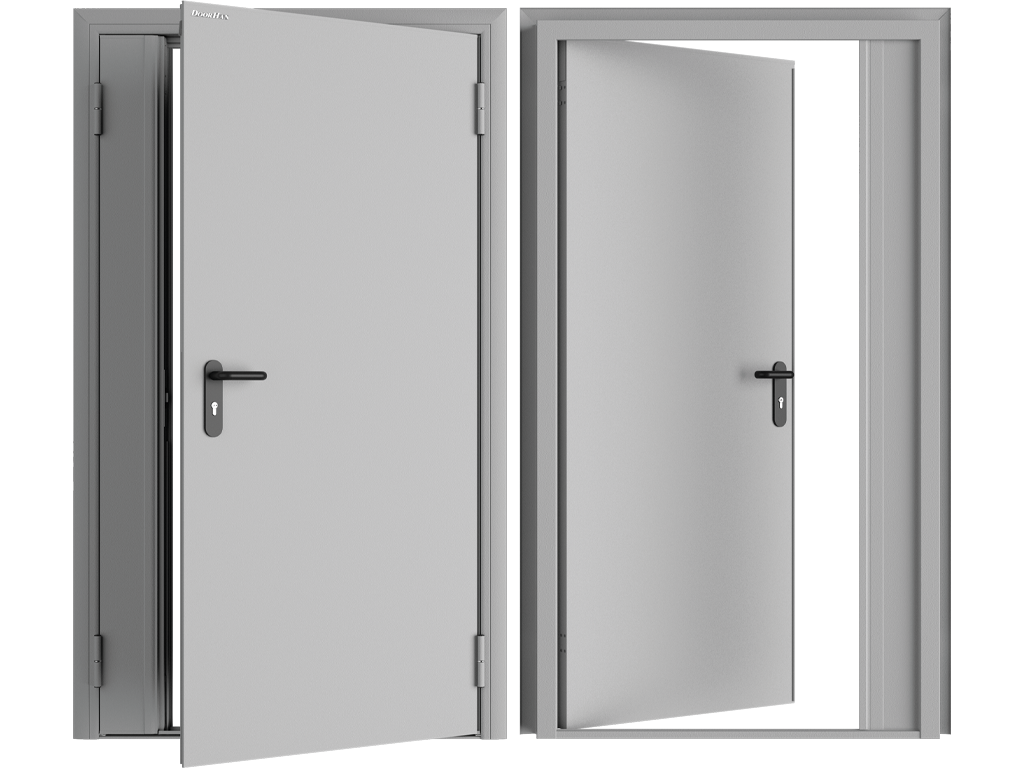

Texnik ikki qanotli eshiklar
