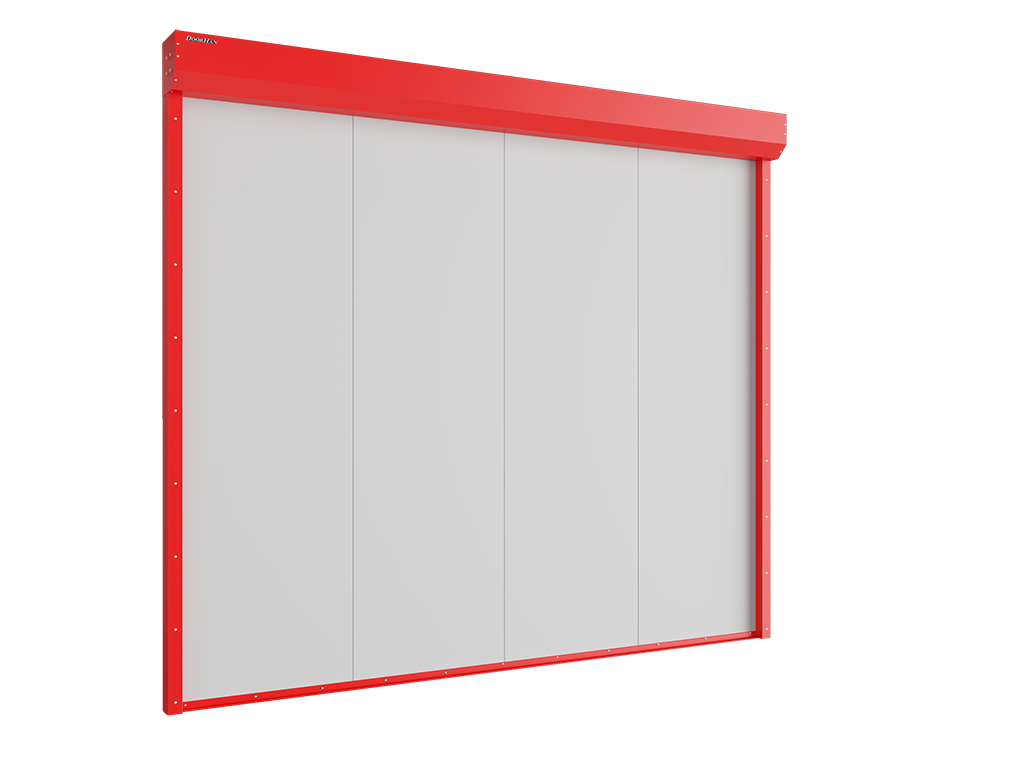

Yong'inga qarshi parda, yong'in barqarorligi EI120 (suyuqlik purkash tizimi mavjud bo'lsa) — bu xonalarni yong'indan himoya qilish va yong'in yuzaga kelganda odamlarning xavfsiz evakuatsiyasini ta'minlash uchun maxsus ishlab chiqilgan mahsulotdir. Zarur yong'in barqarorligini ta'minlash uchun avtomatik suvli yong'inni o'chirish tizimi yordamida parda sug'orilishi kerak. Ushbu turdagi yong'inga qarshi pardalar odatda sanoat va ombor xonalarida, avtoturargohlarda, turar-joy, sport-kulinar va savdo komplekslarida o'rnatiladi.

Qo'llanilish sohasi:

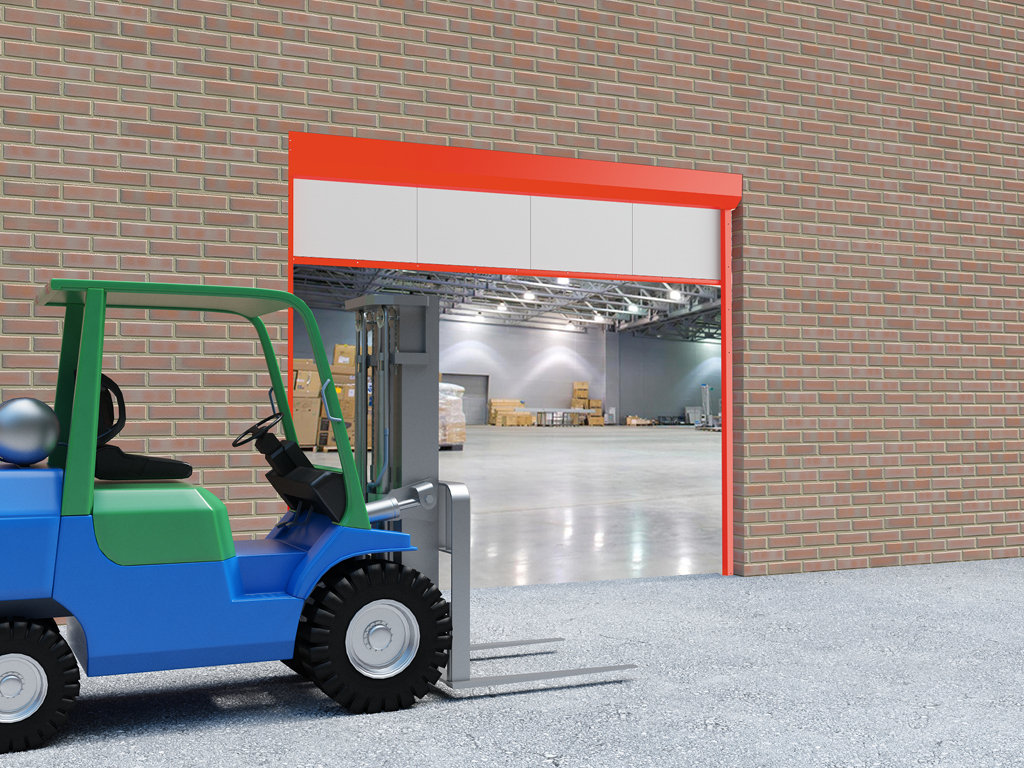

Saqlash, turar-joy, sport va ko'ngilochar hamda savdo komplekslarida o'rnatish

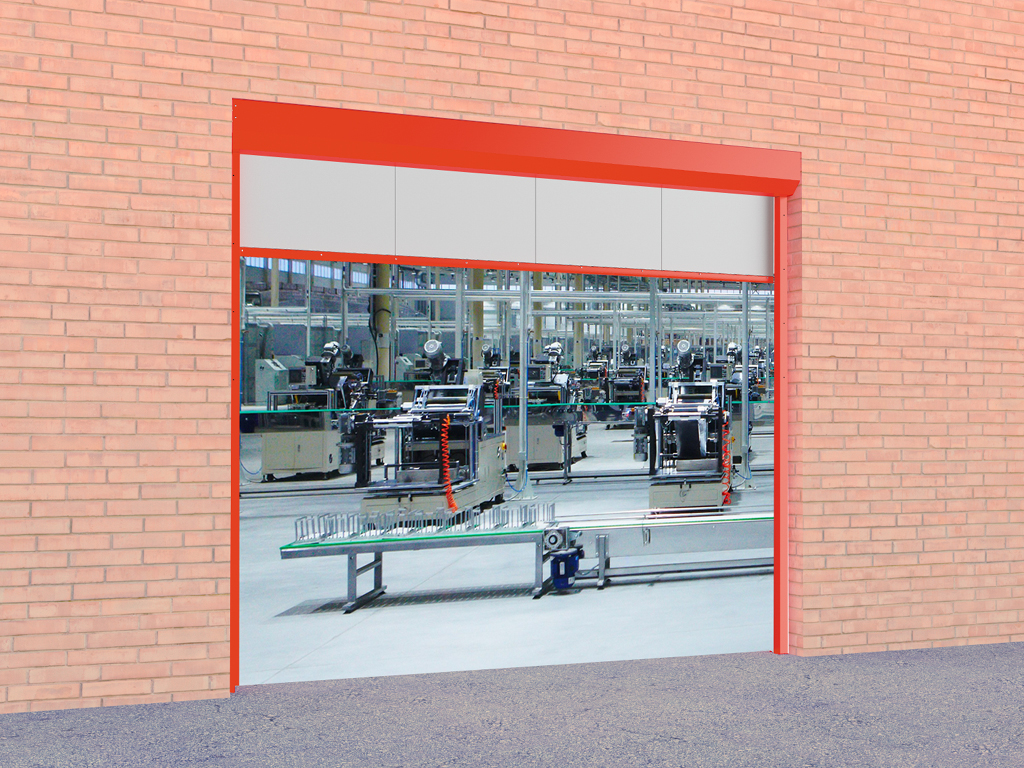

Avtoturargohlarda va sanoat binolarida o'rnatish

Montaj bilan buyurtma qilish

Afzalliklar

Metall qismlarining korroziyaga chidamliligi

Yong'inga qarshi pardalar metall konstruktsiyalari galvaniylangan po'latdan tayyorlanadi, shuningdek, ular qo'shimcha ravishda bo'yalishi mumkin.

Yong'inga chidamli materialning paneli

Yong'inga qarshi parda paneli yong'inga chidamli matodan tayyorlangan va maxsus qoplama bilan qoplangan.

Oliy darajadagi yong'inga qarshi xavfsizlik talablari bo'lgan binolarni ishonchli himoya qilish

Yong'inga qarshi pardalarni o'rnatish, agar suyuqlik bilan purkash tizimi mavjud bo'lsa, yong'in tarqalishini oldini olish, mol-mulkni saqlab qolish va odamlarning xavfsiz evakuatsiyasini ta'minlash imkonini beradi.

Oshkora kirishning ishonchli yopilishi

Maxsus egilgan profil po'latdan yasalgan yo'naltiruvchi tizimlari, parda va ochilish o'rtasidagi bo'shliqlarni yo'q qiladi. Paneldagi rulonlar uning yo'naltiruvchi tizimlar bo'ylab harakatlanishda barqaror joylashishini ta'minlaydi. Og'irlashtiruvchi, pardani bir xil tezlikda tushirish uchun mo'ljallangan. Parda tushirilgan holatda, u ochilish yuzasiga mustahkam yopishadi.

Kam ishlab chiqarish muddati

Yong'inga qarshi pardalar uchun barcha jihozlar DoorHan konsernining o'z zavodida ishlab chiqariladi, bu esa mahsulotning ishlab chiqarish muddatlarini optimallashtiradi.

Tez narx hisoblash

Biz mijozning individual o'lchamlari bo'yicha ishlab chiqarilgan mahsulotning narxini tezda hisoblashni taklif qilamiz.

EAEU davlatlariga yetkazib berish

Keng distribyutor tarmog'i va rivojlangan logistika tizimi, mahsulotlarni Evroosiyo Iqtisodiy Ittifoqi mamlakatlariga minimal muddatlarda yetkazib berish imkonini beradi.

ISO 9001 sertifikati

DoorHan konsernining barcha zavodlari har yili sifatni boshqarish tizimining ixtiyoriy sertifikatsiyasidan o'tadi.

Metall qismlarining korroziyaga chidamliligi

Yong'inga qarshi pardalar metall konstruktsiyalari galvaniylangan po'latdan tayyorlanadi, shuningdek, ular qo'shimcha ravishda bo'yalishi mumkin.

Yong'inga chidamli materialning paneli

Yong'inga qarshi parda paneli yong'inga chidamli matodan tayyorlangan va maxsus qoplama bilan qoplangan.

Oliy darajadagi yong'inga qarshi xavfsizlik talablari bo'lgan binolarni ishonchli himoya qilish

Oshkora kirishning ishonchli yopilishi

Kam ishlab chiqarish muddati

Yong'inga qarshi pardalar uchun barcha jihozlar DoorHan konsernining o'z zavodida ishlab chiqariladi, bu esa mahsulotning ishlab chiqarish muddatlarini optimallashtiradi.

Tez narx hisoblash

Biz mijozning individual o'lchamlari bo'yicha ishlab chiqarilgan mahsulotning narxini tezda hisoblashni taklif qilamiz.

EAEU davlatlariga yetkazib berish

Keng distribyutor tarmog'i va rivojlangan logistika tizimi, mahsulotlarni Evroosiyo Iqtisodiy Ittifoqi mamlakatlariga minimal muddatlarda yetkazib berish imkonini beradi.

ISO 9001 sertifikati

DoorHan konsernining barcha zavodlari har yili sifatni boshqarish tizimining ixtiyoriy sertifikatsiyasidan o'tadi.

Dizayn

Metall konstruktsiyalar yuzasining turi

Polotnoni rangi

Metall konstruktsiyalar ranglari

Silliq

Kulrang

Bo'yoqsiz sinklangan po'lat (standart)

RAL 8014 (korig'ir)

RAL 7004 (kulrang)

RAL 9003 (oq)

RAL 5005 (ko'k)

RAL 6005 (yashil)

RAL 3005 (bordo)

RAL 9006 (kumushrang)

RAL 1014 (bejy)

RAL 3000 (qizil)

RAL 7016 (antrasit)

RAL ranglar kartasiga ko'ra maxsus rang (qo'shimcha to'lov bilan)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

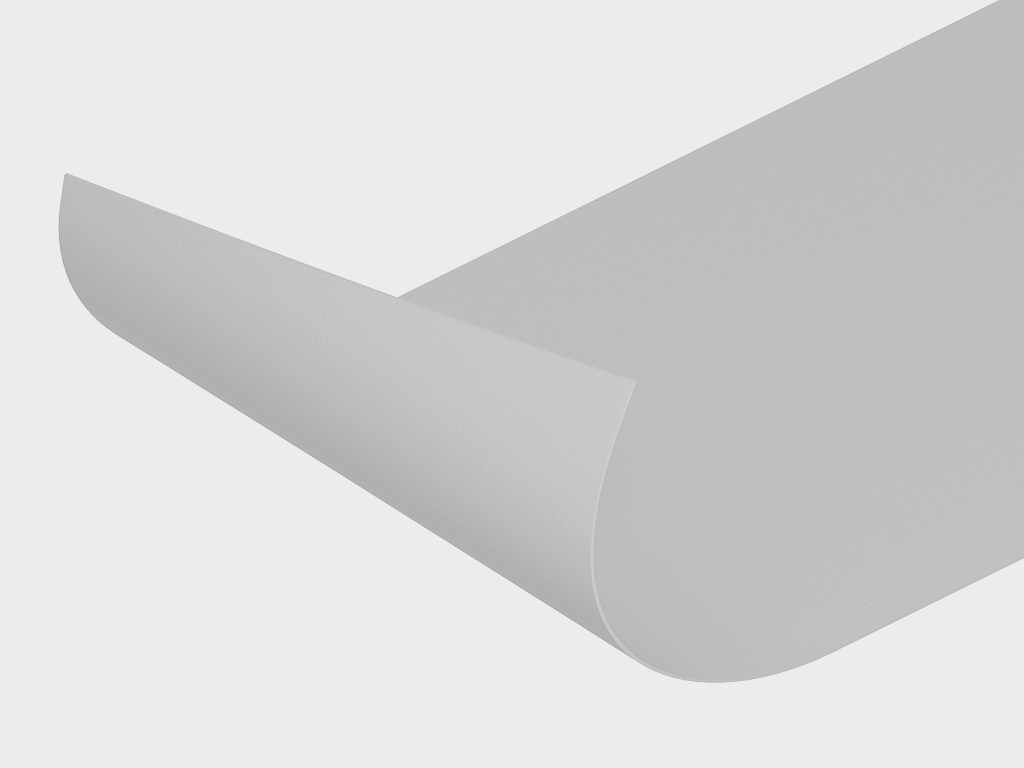

Parda to‘qimasi

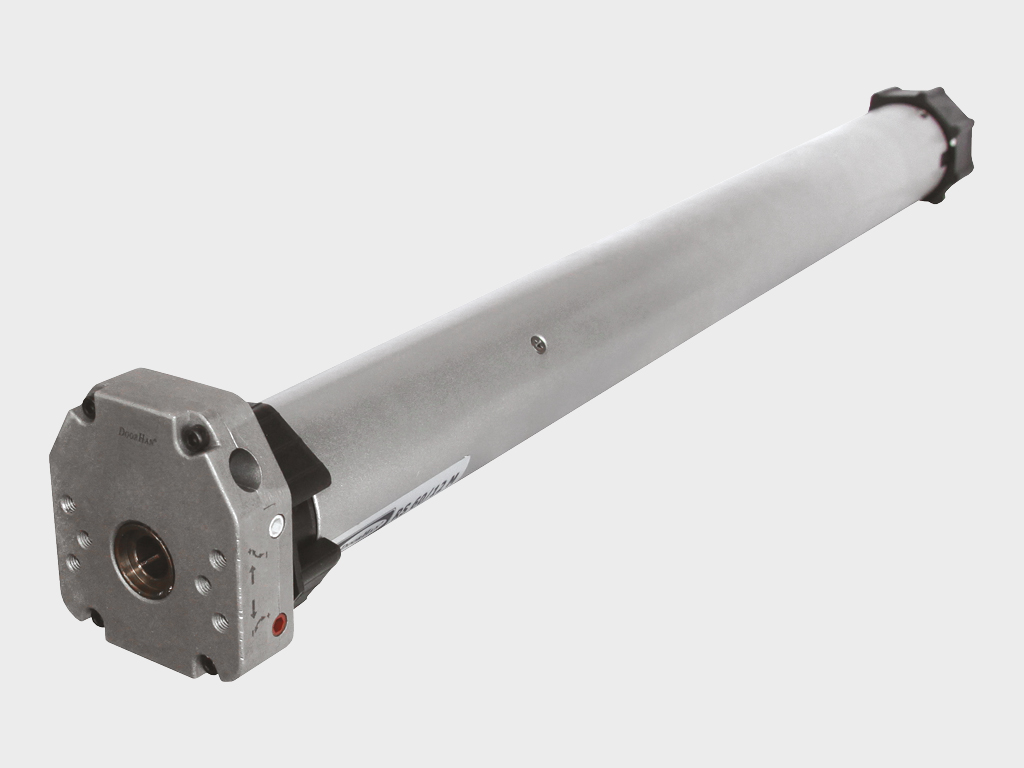

Elektr motor.

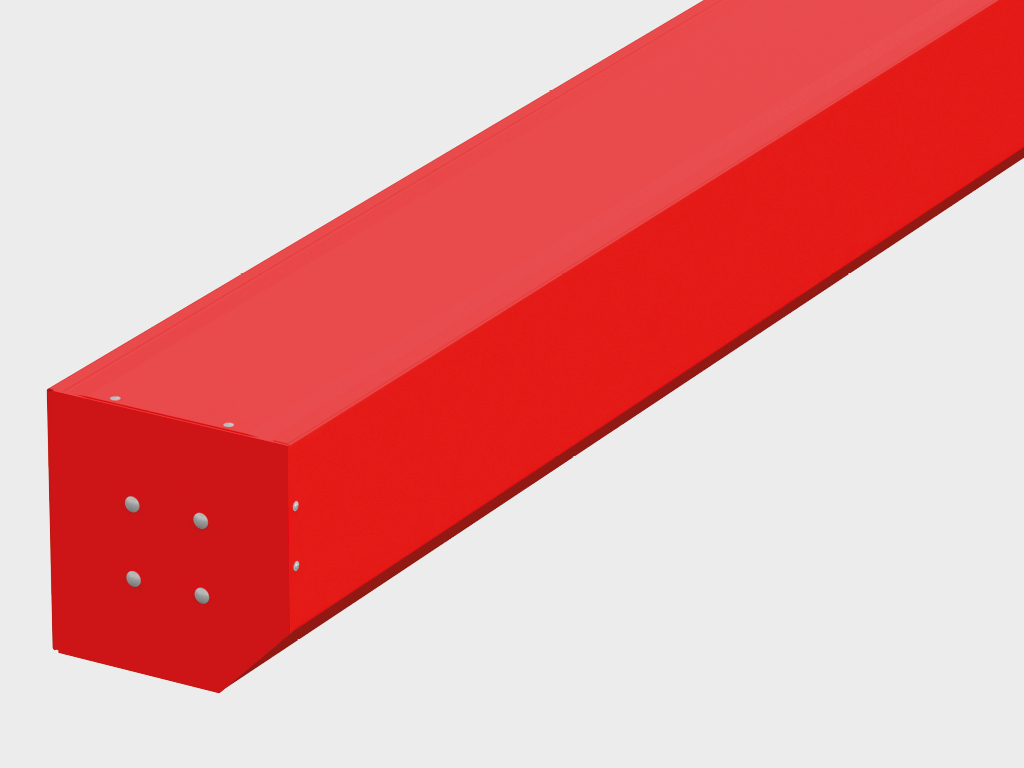

Po‘lat quti.

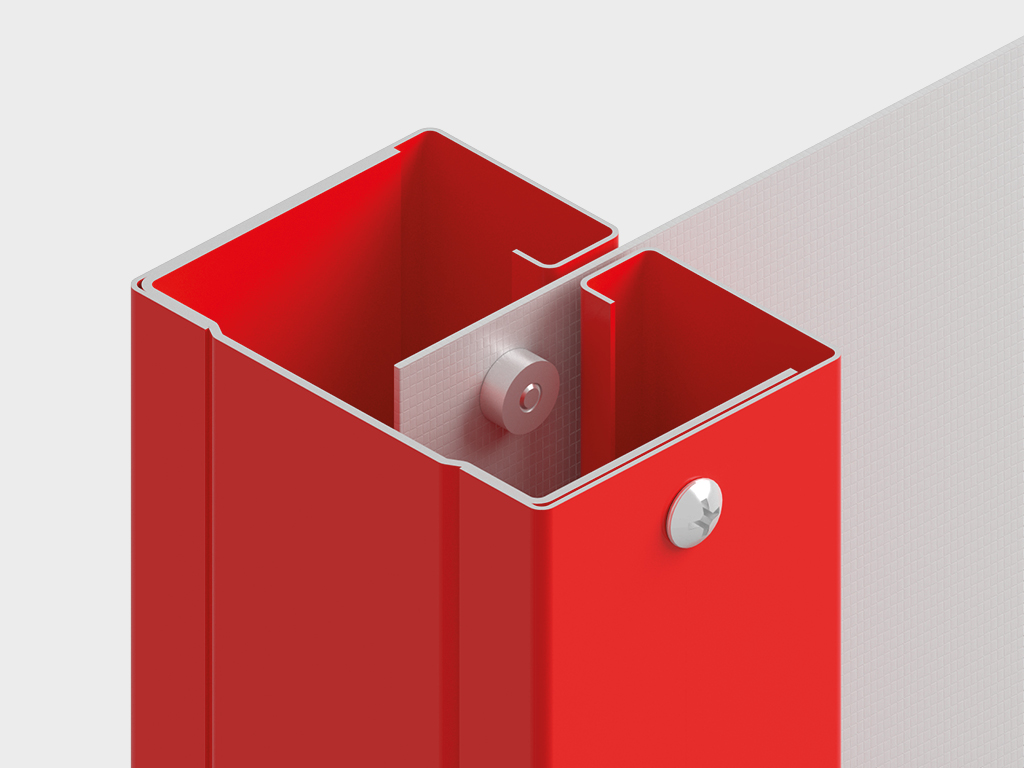

Po‘lat yon yo‘riqnoma.

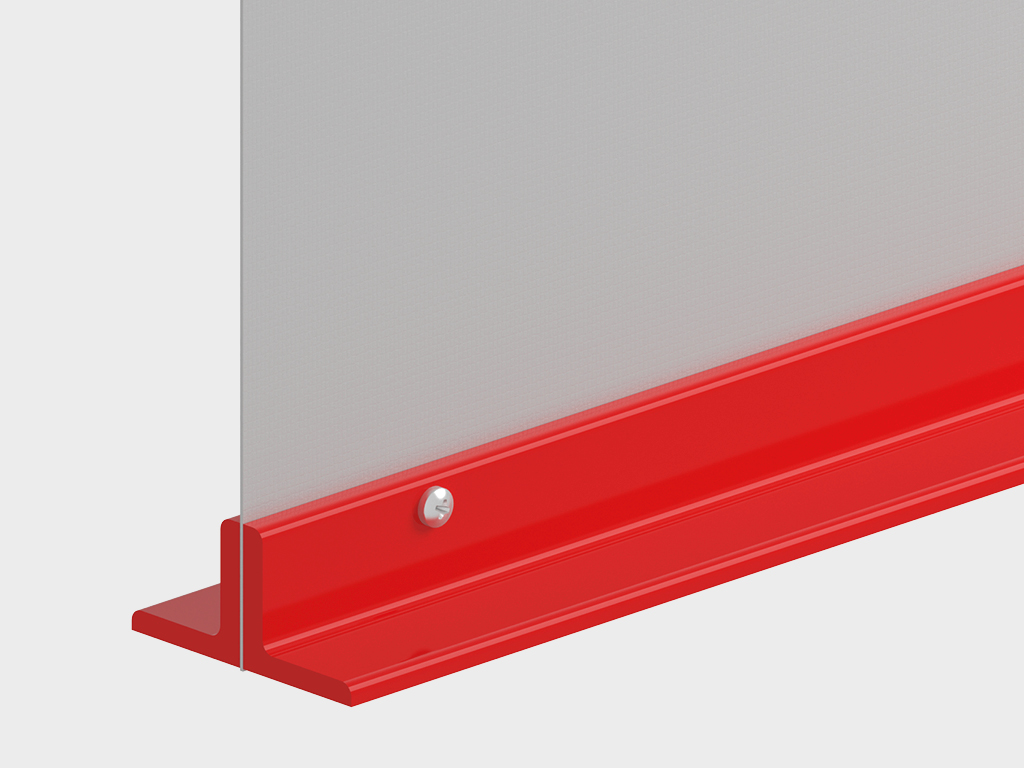

Og‘irlashtiruvchi.

Pult 4-kanalli, chastotasi 433 MGts (TRANSMITTER 4).

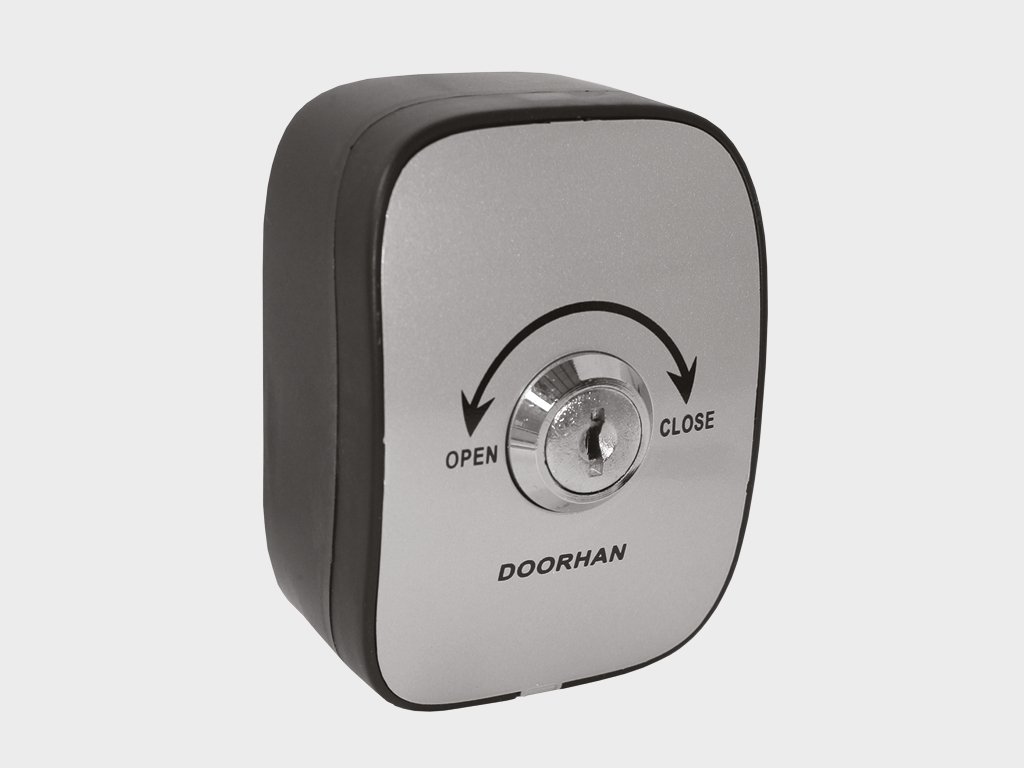

Boshqarish uchun kalit-tugma.

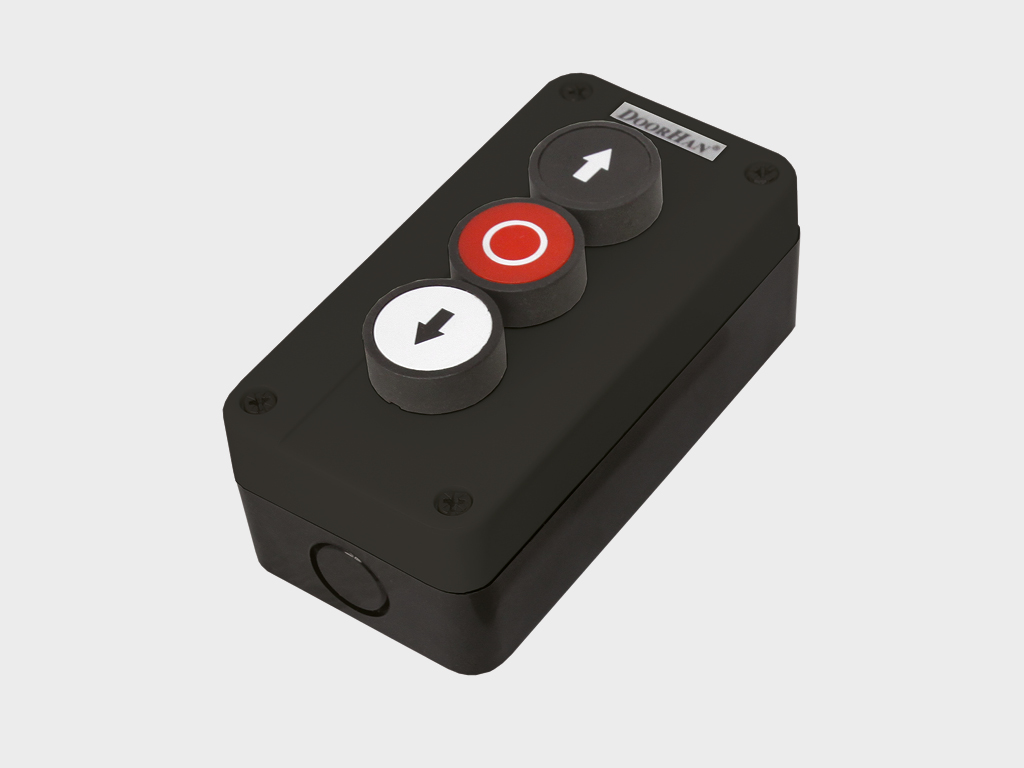

Tugmali o‘chirgich.

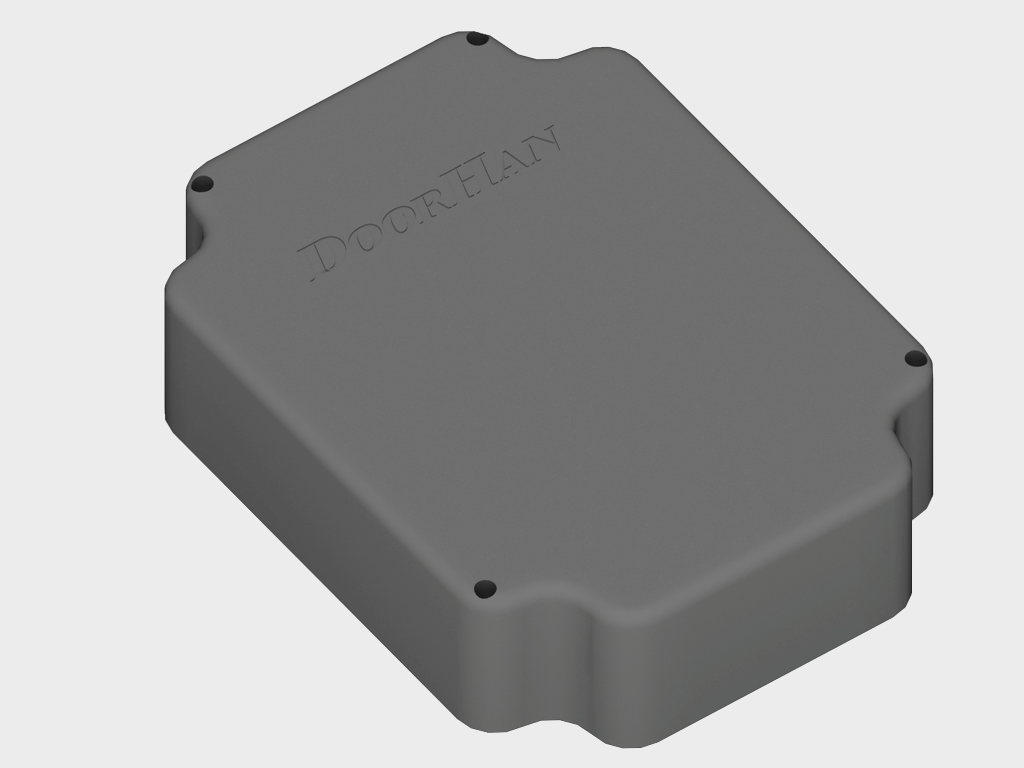

Boshqaruv bloki.

Texnik tavsif

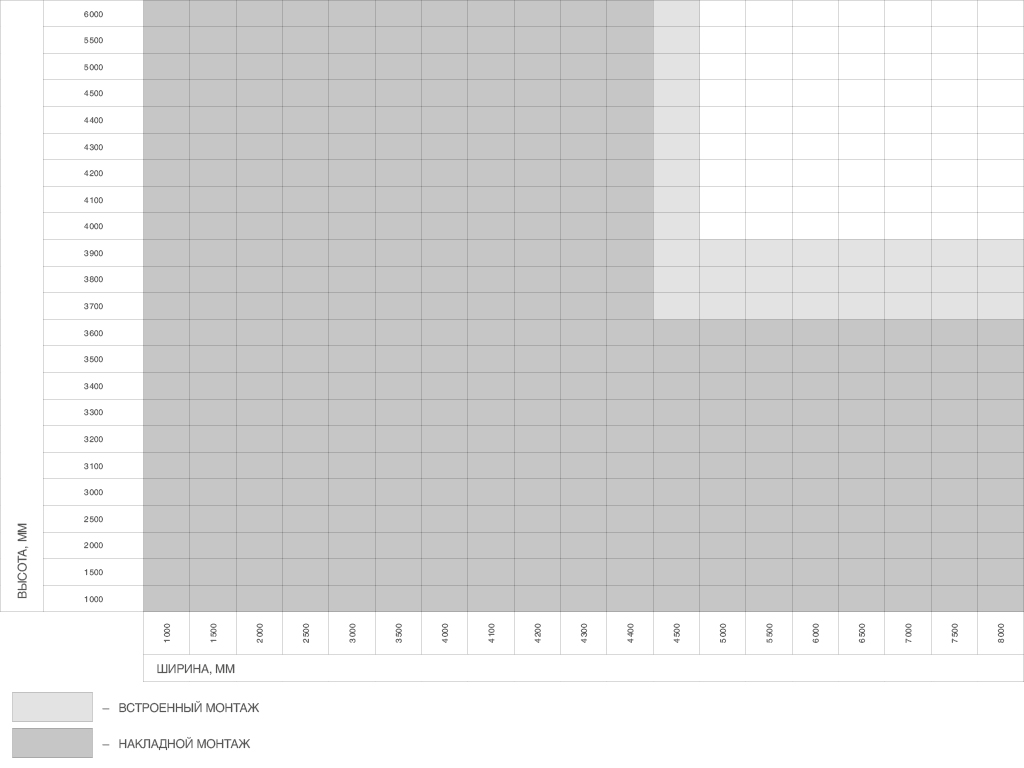

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

1 000–6 000 *

Ширина проема, мм

1 000–8 000

Притолока, мм

Tashqi o'rnatish — 450 dan (3 600 mm gacha bo'lgan balandlik va 4 300 mm gacha bo'lgan kenglikda); 550 dan (3 600 mm dan baland bo'lgan balandlik va 4 300 mm dan keng bo'lgan proemda); o'rnatilgan — hech qanday cheklovlar yo'q

Пристенки, мм

Tashqi o'rnatish — 150 dan; o'rnatilgan — hech qanday cheklovlar yo'q

* 3 600 mm dan balandlik, 4 300 mm dan kenglikda, to'rtlanganning og'irligiga bog'liq

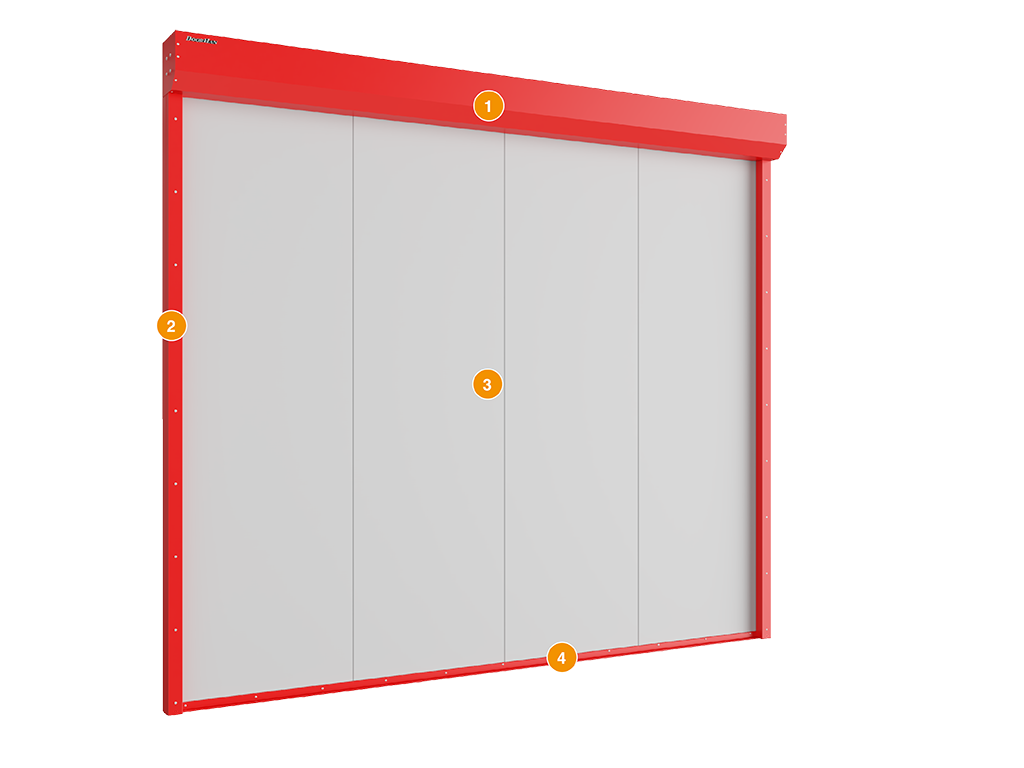

Yong'inga qarshi pardaning konstruktsiyasi
Po'lat korob
Po'lat yo'nalish
Parda
Og'irlashtiruvchi
Pardani lazerli variantda bajarish mumkin

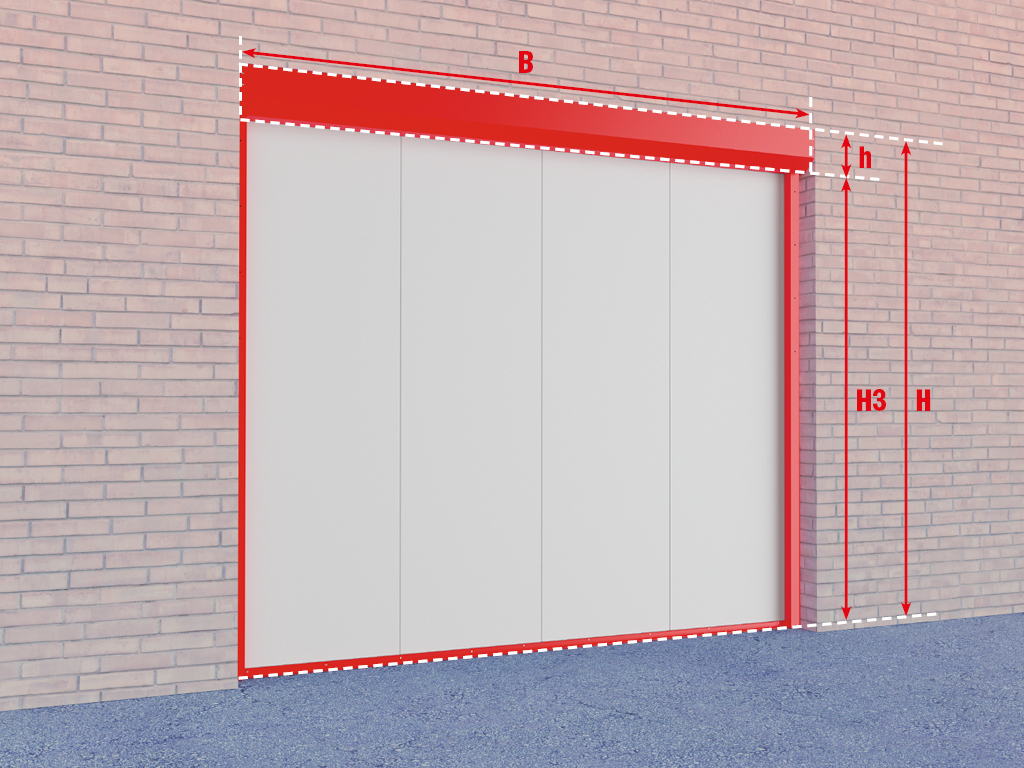

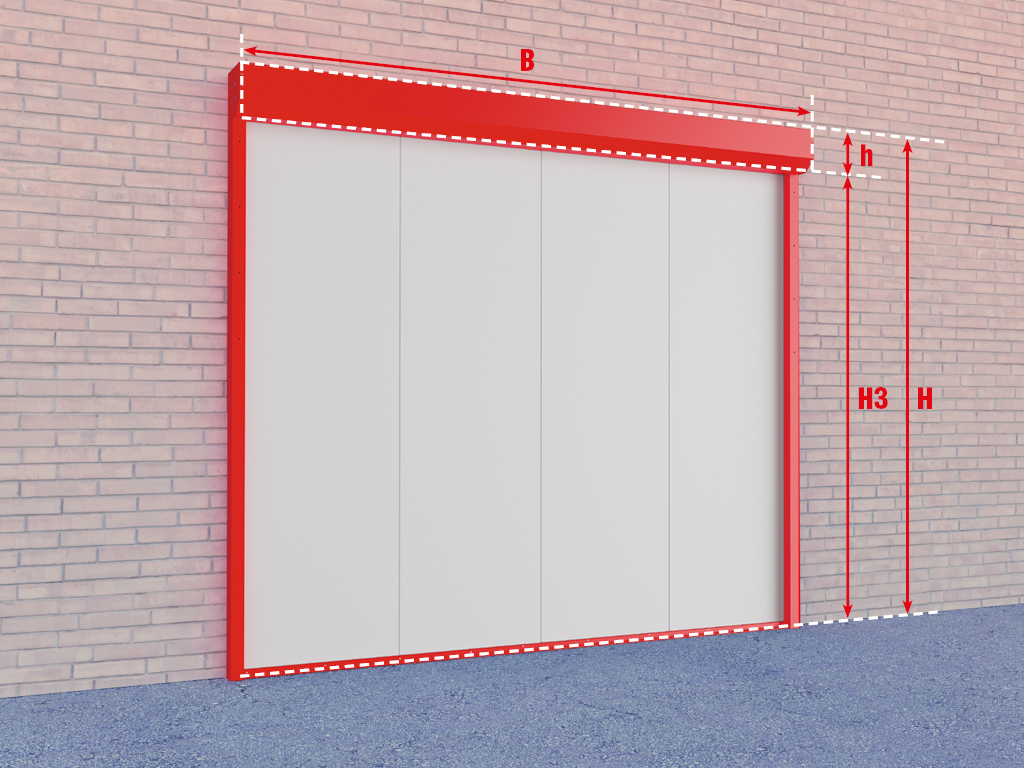

Ichki o‘rnatish. Asosiy o‘lchamlar. Yong‘inga qarshi pardaning konstruktsiyasi xonadagi estetika ko‘rinishiga ta'sir qilmaydi, chunki u to‘liq qutida yashiringan. Mahsulotingizning texnik oddiyligi o‘rnatishning osonligini ta'minlaydi. Ushbu konstruktsiya yordamida parda har qanday murakkab o‘tkazmalar va qiyin erishiladigan joylarga o‘rnatish vazifalari hal qilinishi mumkin.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H3 + h
H3, мм Высота направляющих	H3
B, мм Ширина проема	B
h, мм Высота короба	200, 300 (konstruktsiyaning o‘lchamiga qarab)

Tashqi o‘rnatish. Asosiy o‘lchamlar. Yong‘inga qarshi pardaning konstruktsiyasi xonadagi estetika ko‘rinishiga ta'sir qilmaydi, chunki u to‘liq qutida yashiringan. Mahsulotingizning texnik oddiyligi o‘rnatishning osonligini ta'minlaydi.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина всей конструкции	B + 162
h, мм Высота короба	200, 300 (konstruktsiyaning o‘lchamiga qarab)

Параметр	Значение	Примечание
Предел огнестойкости, мин	120 dan kam emas	Avtomatik suvli yong‘in o‘chirish tizimi mavjud bo‘lganda
Материал	Shishadan tayyorlangan mato
Толщина, мм	0,41 dan ortiq emas	Parda to‘qimasi
Вес полотна, кг/м²	0,51
Вес ворот в сборе, кг	28 dan ortiq emas	Minimal o‘lchamdagi to‘liq parda
Вес ворот в сборе, кг	225 dan ortiq emas	Maksimal o‘lchamdagi to‘liq parda

1. Yong‘inga qarshi parda intensiv foydalanish uchun mo‘ljallanmagan (faqat yong‘in paytida, davriy sinovlar yoki texnik xizmat ko‘rsatish uchun foydalanish mumkin).

2. Kerakli yong‘inga qarshilik chegarasini ta'minlash uchun parda avtomatik suvli yong‘in o‘chirish tizimi yordamida sug‘orilishi kerak.

3. Yong‘inga qarshi parda silliq ishlashi, to‘siq yoki tortishmasdan ishlashini ta'minlash zarur.

4. Baxtsiz hodisalardan saqlanish uchun parda ishlayotganda odamlar va hayvonlar uning ta'sir zonasi hududida bo‘lmasligini kuzatib boring.

5. Parda ishlayotganda o‘tkazmada tashqi ob'ektlar bo‘lmasligini ta'minlang.

6. Agar qo‘shimcha jihozlar o‘rnatilsa, ular yong‘inga qarshi parda bilan birga foydalanish uchun mo‘ljallanmagan bo‘lsa, ishlab chiqaruvchi korxonaning texnik xizmati bilan maslahatlashish zarur.

7. Yong‘in paytida o‘zining to‘g‘ri maqsadida ishlagan parda muddatidan oldin almashtirilishi kerak. Bunday holatda parda demontaj qilinib, yangi parda bilan almashtiriladi.

8. Pardaning ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam (yilda kamida bir marta) texnik tekshiruv va xizmat ko‘rsatishdan o‘tkazish tavsiya etiladi.

9. Parda ishlayotganda uni ushlab turish taqiqlanadi. Bu jarohatlarga yoki konstruktsiyaning buzilishiga olib kelishi mumkin.

10. Avtomatik parda boshqaruv qurilmalariga (tugmalar, pultlar) bolalarni yaqinlashtirmang.

11. Avtomatik prujina tizimining uzoq muddatli va ishonchli ishlashi uchun foydalanish qo‘llanmasini diqqat bilan o‘qib chiqing.

12. Agar yong‘inga qarshi pardalar yoki ularning qismlari maqsadga muvofiq bo‘lmagan tarzda ishlatilsa, ishlab chiqaruvchi ularning yaxlitligi va ishonchliligi uchun javobgar emas.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Quti o‘rnatilishi
Длина, мм	Qutining uzunligiga qarab o‘rnatiladi
Ширина, мм	270 — 200 quti uchun; 370 — 300 quti uchun
Высота, мм	200 — 200 quti uchun; 300 — 300 quti uchun
Описание	Yo‘riqnomalar va og‘irlashtiruvchi butun uzunlik bo‘ylab VП-plenka bilan o‘raladi. Plenkani oxiridan chiqib turgan chetlari konvert shaklida zich qilib o‘rab, bog‘lash joylarini skotch bilan mustahkamlash kerak. Yo‘riqnomalar va og‘irlashtiruvchi uzunligi bo‘ylab spiral tarzda skotch bilan o‘raladi. Qadoqlangan yo‘riqnomalar va og‘irlashtiruvchi birgalikda quti bilan yig‘ilgan qutiga (fanera) joylashtiriladi.
Длина, мм	Yo‘riqnomalar va og‘irlashtiruvchining uzunligiga qarab o‘rnatiladi

Упаковка в дерево	Характеристики упаковки
Описание	Quti (faneradan)
Длина, мм	Agar B to‘qimasi > H to‘qimasi bo‘lsa, L qutisi = B to‘qimasi + 235; Agar B to‘qimasi < H to‘qimasi bo‘lsa, L qutisi = H to‘qimasi + 85
Ширина, мм	495 — 200 quti uchun; 595 — 300 quti uchun
Высота, мм	417 — 200 quti uchun; 517 — 300 quti uchun

Qo‘shimcha tavsif chop etish

DoorHan konserni pardalarni yuk tashish uchun yuk avtomobiliga kamida 2 metrli vilkali avtoupakovschik yordamida yuklaydi. Mijoz yoki o‘rnatishchilar qadoqlangan pardalarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi kerak. Vilka yog‘och taglikka, ishlab chiqaruvchi tomonidan taqdim etilgan, kirib, boshqa tomondan chiqib turishi kerak. Kranga yoki boshqa ko‘tarish vositalariga murojaat qilganda, mos yuk ko‘tarish quvvatiga ega bo‘lgan to‘qimachilik kamarlarini ishlatish tavsiya etiladi.

Pardalarni ishlab chiqarish sanasidan boshlab 6 oydan ko‘p bo‘lmagan muddat davomida, ularni fabrika qadoqlanishida, gorizontal holatda, tekis yuzada yopiq omborlarda yoki soyada saqlash tavsiya etiladi. Pardalar to‘g‘ridan-to‘g‘ri quyosh nurlaridan, atmosferaga tushadigan yog‘ingarchilikdan va ifloslanishlardan himoyalangan bo‘lishi kerak.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

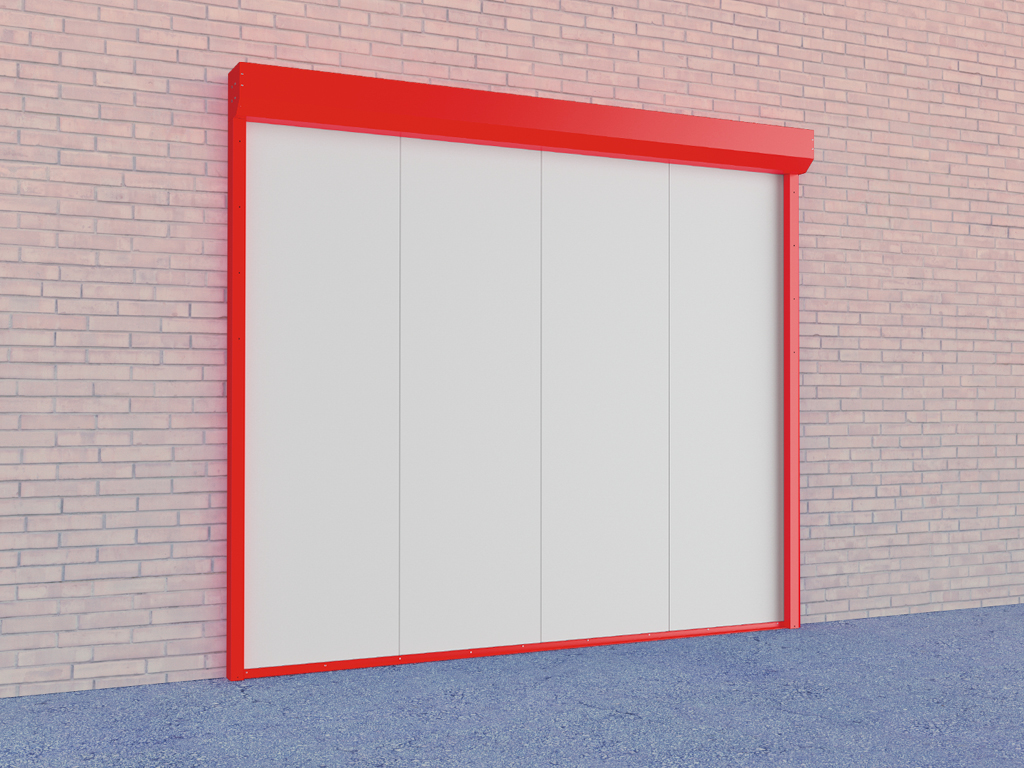

Tashqi o‘rnatish.

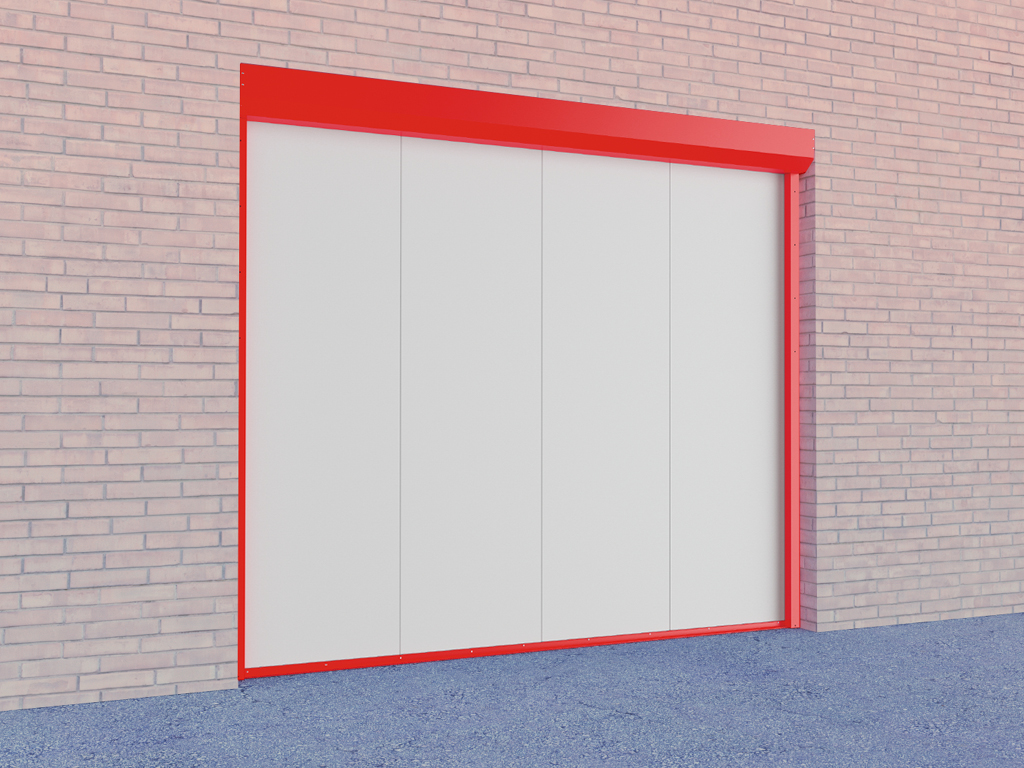

Ichki o‘rnatish.

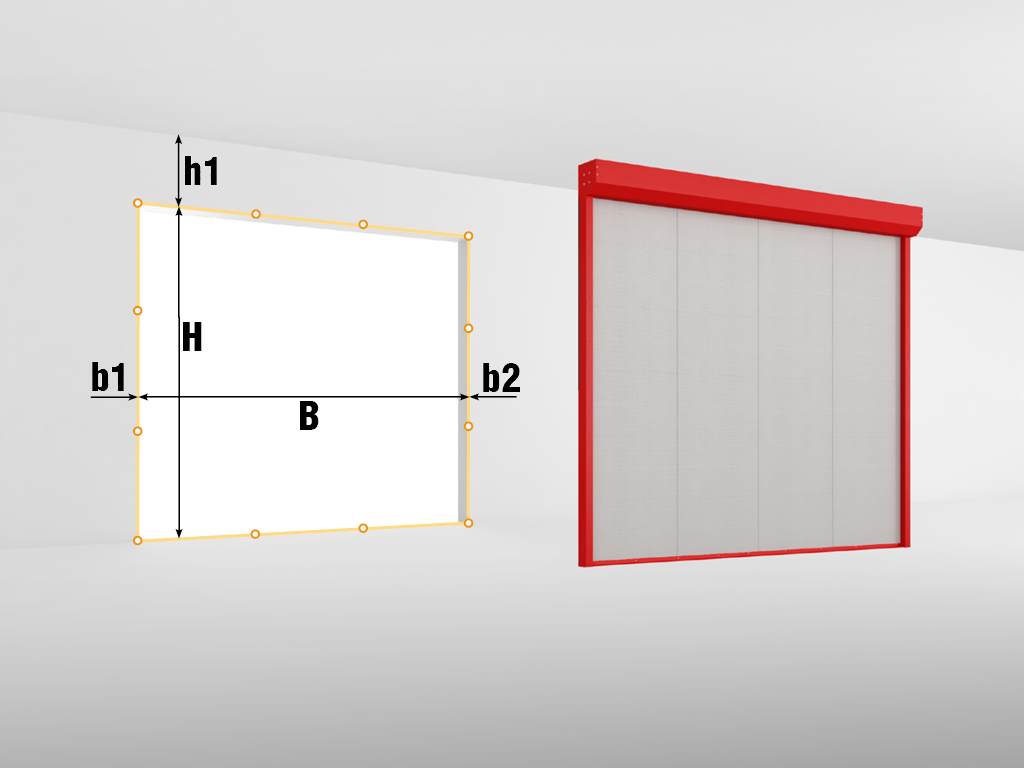

Har bir o'lchamni kamida uchta nuqtada (ekstremal holatlar va markazda) o'lchash zarur:
H – ochilish balandligi (yerdan ochilishning yuqori qismigacha bo'lgan masofa);
B – ochilish eni (chapdan o'ng tomongacha bo'lgan masofa);
h1 – ustun balandligi (ochilishning yuqori qismini to'sqinlikka qaraganda masofa);
b1/b2 – chap/ o'ng yon tomon masofasi (ochilish chetidan to'siqqa qadar bo'lgan masofa).
Nakladno o'rnatishda: - H va B o'lchovlarida yakuniy o'lcham sifatida eng katta qiymat olinadi; - h1, b1, b2 o'lchovlarida yakuniy o'lcham sifatida eng kichik qiymat olinadi. Vstroenno o'rnatishda: - H va B o'lchovlarida yakuniy o'lcham sifatida eng kichik qiymat olinadi; - h1, b1, b2 o'lchovlarida yakuniy o'lcham sifatida eng kichik qiymat olinadi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Yong‘inga qarshi pardaning o‘rnatish va ekspluatatsiya qilish bo‘yicha qo‘llanma

PDF

Pasport «Yong‘inga qarshi rulonli darvozalar (pardalar) DoorHan DHCFPI EI120 (agar sug‘orish tizimi mavjud bo‘lsa)»

PDF

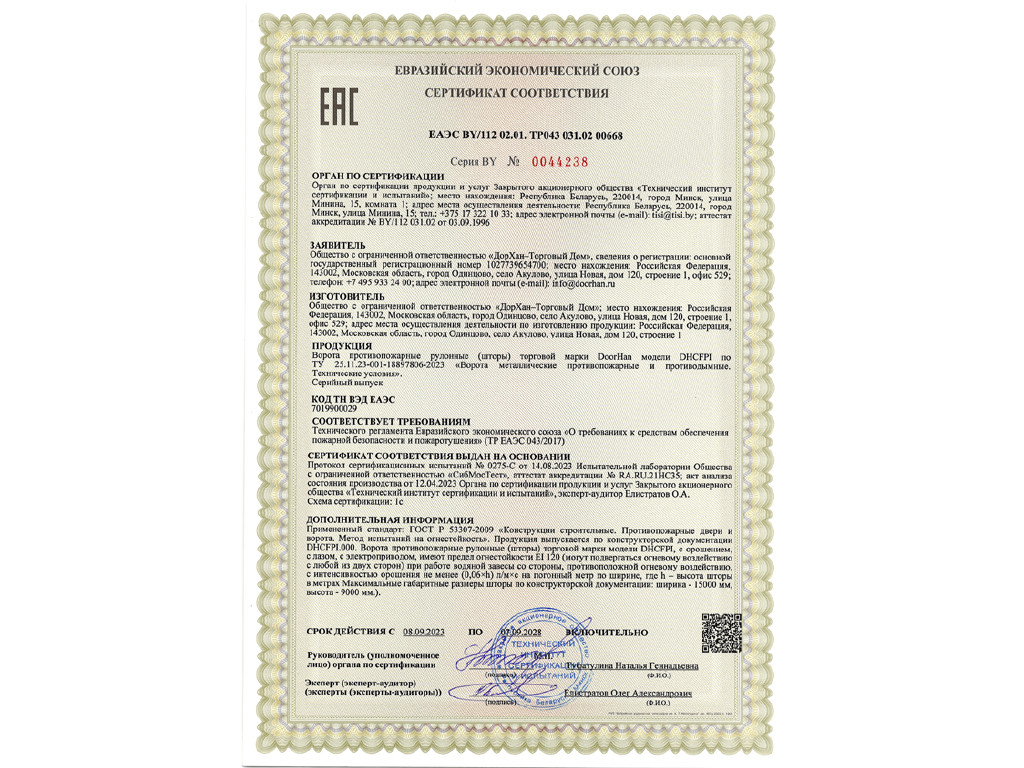

Sertifikat № EAEC BY/112 02.01. TR043 031.02 00668

PDF

Yong‘inga qarshi rulonli darvozalar (pardalar) DoorHan DHCFPI EI120 (agar sug‘orish tizimi mavjud bo‘lsa) lazer bilan

PDF

Yong‘inga qarshi rulonli darvozalar (pardalar) DoorHan DHCFPI EI120 (agar sug‘orish tizimi mavjud bo‘lsa) lazersiz

PDF

Kafolat majburiyatlari chop etish

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan EI120 yong‘inga qarshi pardalar uchun 1 yil muddatga ishlash kafolati taqdim etiladi (agar sug‘orish tizimi mavjud bo‘lsa), ular xaridor tomonidan sotib olingan kundan boshlab. E'tIBOR Bering! DoorHan kompaniyasining EI120 yong‘inga qarshi pardalari intensiv foydalanish uchun mo‘ljallanmagan (faqat yong‘in paytida, davriy sinovlar yoki texnik xizmat ko‘rsatish uchun foydalanish mumkin).
