Xo‘jalik bloki EFFECT HOUSEHOLD 15

EFFECT HOUSEHOLD 15: Sizning hududingiz uchun innovatsion xo'jalik bloki

Zamonaviy dunyoda shahar tashqarisidagi uchastka, dala hovli yoki qurilish maydonchasida joyni tashkil etish nafaqat funksional, balki aqlli, estetik va uzoq muddatli yechimlarni talab qiladi. Qo'lbola materiallardan yig'ilgan katta hajmli va ko'rimsiz omborxonalar zamoni o'tdi. Ularning o'rniga yuqori texnologiyali modulli konstruksiyalar kelmoqda, ularning yorqin namunasi yetakchi ishlab chiqaruvchi DoorHan tomonidan taqdim etilgan EFFECT HOUSEHOLD 15 xo'jalik blokidir. Bu shunchaki maishiy vaqtinchalik bino yoki anjomlar uchun ombor emas, balki keng ko'lamli vazifalarni hal qila oladigan va o'n yillar davomida o'zining benuqson tashqi ko'rinishini saqlab xizmat qiladigan, har bir detali puxta o'ylangan ko'p funksiyali inshootdir. EFFECT HOUSEHOLD 15 – bu sanoat ob'ektining mustahkamligi, qurilish tezligi va me'moriy yechimning nafisligini o'zida mujassam etgan yordamchi binolarga zamonaviy qarashdir.

Ushbu modulning qo'llanilish doirasi deyarli cheksizdir, bu esa uni jismoniy shaxslar va biznes uchun universal yordamchiga aylantiradi. Yilning istalgan vaqtida sevimli mashg'ulotingiz bilan shug'ullanishingiz mumkin bo'lgan qulay, isitilgan ustaxonani tasavvur qiling. Yoki qimmatbaho bog' anjomlari, uskunalari va qurilish materiallarini saqlash uchun ishonchli, himoyalangan ombor, u yerda hamma narsa butun va xavfsiz bo'ladi. Qurilish kompaniyalari uchun EFFECT HOUSEHOLD 15 ishchilar uchun ideal maishiy bino yoki prorab xonasiga aylanadi. O'zining zamonaviy dizayni tufayli u qo'riqlash posti, nazorat-o'tkazish punkti yoki hatto kichik savdo ofisi sifatida muvaffaqiyatli ishlatilishi mumkin. Bu tayyor, seriyali mahsulot bo'lib, uning sifati loyihalash va zavodda ishlab chiqarish jarayonlarining avtomatlashtirilishi bilan kafolatlanadi, bu esa uni qo'lbola qurilmalardan ajratib turadi.

Asosiy afzalliklar – texnologiya va ishonchlilik

EFFECT HOUSEHOLD 15 ning mashhurligi asosida misli ko'rilmagan ekspluatatsion xususiyatlarni ta'minlaydigan noyob muhandislik yechimlari va texnologik afzalliklar majmuasi yotadi.

  • Favqulodda mustahkamlik va xavfsizlik: Modulning konstruksiyasi eng og'ir sharoitlarga mo'ljallangan. U bir vaqtning o'zida 4-qor va 4-shamol hududlarigacha bo'lgan yuklamalarga bardosh bera oladi, bu ko'pchilik mintaqalar uchun dolzarbdir. Bundan tashqari, belgilangan mustahkamlik zaxirasi 8-seysmik hududga mos keladi, bu metall karkasning yuqori darajadagi ishonchliligi va barqarorligidan dalolat beradi.
  • Rekord darajadagi montaj tezligi: Asosiy afzalliklardan biri – bu yig'ish va demontaj qilish tezligidir. Parchinli birikmalarning yo'qligi va puxta o'ylangan ajraladigan tugunlardan foydalanish tufayli montaj oddiy va tushunarli jarayonga aylanadi. Batafsil qadam-baqadam yo'riqnoma blokni qisqa vaqt ichida og'ir texnika va katta brigadani jalb qilmasdan yig'ish yoki qismlarga ajratish imkonini beradi.
  • 50 yilgacha kafolatlangan chidamlilik: Modulning xizmat qilish muddati materiallarni himoya qilishga kompleks yondashuv bilan ta'minlanadi. Montaj paytida "ho'l" jarayonlar va payvandlash ishlarining yo'qligi himoya qoplamalarining shikastlanishini istisno qiladi. Barcha po'lat elementlar zavodda sifatli kukunli bo'yashdan o'tkaziladi. Isitgich sifatida PIR (penopoliizotsianurat) ishlatiladi – bu namlikni singdirmaydigan, chirishga moyil bo'lmagan va ajoyib issiqlik izolyatsiyasi xususiyatlariga ega bo'lgan materialdir.
  • Qurilish ishlarining mavsumiylikdan mustaqilligi: Har qanday ob-havoda va yilning istalgan vaqtida montaj qilish imkoniyati rejalashtirishda erkinlik beradi. O'z uchastkangizda xo'jalik blokini o'rnatish uchun yozni kutishingiz shart emas.
  • Yengil konstruksiya – poydevorda tejamkorlik: Qalinligi optimallashtirilgan metallar va yengil, ammo samarali PIR-isitgichdan foydalanish konstruksiyaning umumiy og'irligini sezilarli darajada kamaytiradi. Bu modulni yengillashtirilgan, kam xarajatli poydevorga (masalan, vintli qoziqlar yoki blokli) o'rnatish imkonini beradi, bu esa sizning mablag'ingiz va vaqtingizni tejaydi.

DoorHan'dan puxta o'ylangan dizayn va kompleks yondashuv

EFFECT HOUSEHOLD 15 – bu nafaqat funksionallik, balki estetikadir. DoorHan konsernining professional dizaynerlar jamoasi tomonidan ishlab chiqilgan eksteryer "texno" uslubi va zamonaviy materiallarning noyob uyg'unligini o'zida mujassam etadi. Sendvich-panellarning puxta o'ylangan dizayni va faltsli panellardan yasalgan tom nafaqat yog'ingarchilikdan ishonchli himoya qiladi, balki konstruksiyaga tugallangan, estetik ko'rinish beradi. Ushbu xo'jalik bloki sizning uchastkangiz landshaftini buzmaydi, aksincha bezaydi.

DoorHan shunchaki alohida mahsulotni emas, balki kompleks yechimni taklif etadi. Rulonli po'latni bo'yashdan tortib, o'zining PIR-panellari va eshiklarini ishlab chiqarishgacha bo'lgan to'liq ishlab chiqarish sikli konsernning yuqori texnologiyali zavodlarida amalga oshiriladi. Bu barqaror yuqori sifat va maksimal zavod tayyorgarligini kafolatlaydi. Bundan tashqari, siz har doim o'z ob'ektingizni boshqa DoorHan mahsulotlari (ko'cha darvozalari, darvozachalar, to'siqlar) bilan jihozlab, yagona uyg'un ansambl yaratishingiz mumkin.

EFFECT HOUSEHOLD 15 ni tanlab, siz ko'p yillar davomida o'zining funksionalligi va tashqi ko'rinishi bilan sizni xursand qiladigan ishonchli, zamonaviy va universal yechimga sarmoya kiritasiz.

Qo'llanilish sohasi:
Xo‘jalik bloklari, yashash xonasi, inventar va asbob-uskunalar ombori, ustaxona
Ko‘p funktsiyali maishiy modul, nazorat-o‘tkazish punkti, xavfsizlik posti
Afzalliklar
Yuqori mustahkamlik
Xo‘jalik blokining konstruktsiyasi bir vaqtning o‘zida 4-bosqichli qor yuklari, 4-bosqichli shamol yuklari va 8-bosqichli seysmik zonalar yuklarini bardosh bera oladi.
Tez montaj va demontaj
Zaklepkali ulanishlarning yo‘qligi, o‘ylangan yuqori texnologik konstruktsiya va bosqichma-bosqich yig‘ish yo‘riqnomasi xo‘jalik blokining tez montaj va demontajini ta'minlaydi.
Uzoq muddatli foydalanish
Montaj payvandlash ishlari yo‘qligi, sifatli chang bilan bo‘yash po‘latni va uzoq umrli PIR-isituvchi materialdan foydalanish, ehtiyotkorlik bilan ekspluatatsiya qilgan holda xo‘jalik blokining xizmat muddatini 50 yilgacha uzaytiradi.
Yil davomida qurilish
Montajda majburiy payvandlash va nam ishlov berish jarayonlarining yo‘qligi qurilish ishlarini yilning istalgan faslida va har qanday ob-havoda olib borishga imkon beradi.
Konstruktsiyaning engilligi
Metallning optimal qalinligi va past zichlikka ega PIR-isituvchi materialdan foydalanish konstruktsiyaning engilligini ta'minlaydi, bu esa o‘z navbatida xo‘jalik blokini yengillangan poydevorga montaj qilish imkonini beradi.
Kompleks yondashuv
Biz maksimal zavod tayyorligidagi xo‘jalik blokini, shuningdek, har qanday qurilish obyekti uchun turli xil uskunalar bilan ta'minlash imkonini beruvchi DoorHan mahsulotlarining keng assortimentini taklif etamiz: ko‘chma eshiklar, darvozalar, roletlar, to‘siqlar, tez quriladigan uylar va boshqalar.
To'liq ishlab chiqarish tsikli
Galvanizlangan rulonli po‘latni «oltin dub» rangiga bo‘yash, rulonli po‘latni strukturatsiyalash, murakkab poliester birikmalarini sintez qilish, poliol olish uchun turli komponentlarni aralashtirish, PIR-panellarni ishlab chiqarish, lazerli kesish, buklash, ishlov berish, payvandlash va modulli metall karkasini chang bilan bo‘yash, shuningdek «EKO» eshigini ishlab chiqarish yuqori texnologik zavodlarda amalga oshiriladi, bu zavodlar o‘z arsenalida qimmatbaho va professional uskunalarga ega.
O‘ylangan dizayn
Xo‘jalik blokining eksteryeri DoorHan konsernining professionallar jamoasi tomonidan ishlab chiqilgan bo‘lib, bu stil «texno» va zamonaviy arxitektura talablariga javob beradigan yuqori texnologik materiallarning noyob kombinatsiyasini taqdim etadi.
Tezkor yetkazib berish
24 ta ishlab chiqarish-ombor komplekslari va Rossiya Federatsiyasi hududidagi keng tarqalgan dilerlar tarmog‘i mamlakatning istalgan mintaqasiga garajni qisqa muddat ichida yetkazib berishga imkon beradi.
Yuqori mustahkamlik
Xo‘jalik blokining konstruktsiyasi bir vaqtning o‘zida 4-bosqichli qor yuklari, 4-bosqichli shamol yuklari va 8-bosqichli seysmik zonalar yuklarini bardosh bera oladi.
Tez montaj va demontaj
Zaklepkali ulanishlarning yo‘qligi, o‘ylangan yuqori texnologik konstruktsiya va bosqichma-bosqich yig‘ish yo‘riqnomasi xo‘jalik blokining tez montaj va demontajini ta'minlaydi.
Uzoq muddatli foydalanish
Montaj payvandlash ishlari yo‘qligi, sifatli chang bilan bo‘yash po‘latni va uzoq umrli PIR-isituvchi materialdan foydalanish, ehtiyotkorlik bilan ekspluatatsiya qilgan holda xo‘jalik blokining xizmat muddatini 50 yilgacha uzaytiradi.
Yil davomida qurilish
Montajda majburiy payvandlash va nam ishlov berish jarayonlarining yo‘qligi qurilish ishlarini yilning istalgan faslida va har qanday ob-havoda olib borishga imkon beradi.
Konstruktsiyaning engilligi
Metallning optimal qalinligi va past zichlikka ega PIR-isituvchi materialdan foydalanish konstruktsiyaning engilligini ta'minlaydi, bu esa o‘z navbatida xo‘jalik blokini yengillangan poydevorga montaj qilish imkonini beradi.
Kompleks yondashuv
Biz maksimal zavod tayyorligidagi xo‘jalik blokini, shuningdek, har qanday qurilish obyekti uchun turli xil uskunalar bilan ta'minlash imkonini beruvchi DoorHan mahsulotlarining keng assortimentini taklif etamiz: ko‘chma eshiklar, darvozalar, roletlar, to‘siqlar, tez quriladigan uylar va boshqalar.
To'liq ishlab chiqarish tsikli
Galvanizlangan rulonli po‘latni «oltin dub» rangiga bo‘yash, rulonli po‘latni strukturatsiyalash, murakkab poliester birikmalarini sintez qilish, poliol olish uchun turli komponentlarni aralashtirish, PIR-panellarni ishlab chiqarish, lazerli kesish, buklash, ishlov berish, payvandlash va modulli metall karkasini chang bilan bo‘yash, shuningdek «EKO» eshigini ishlab chiqarish yuqori texnologik zavodlarda amalga oshiriladi, bu zavodlar o‘z arsenalida qimmatbaho va professional uskunalarga ega.
O‘ylangan dizayn
Xo‘jalik blokining eksteryeri DoorHan konsernining professionallar jamoasi tomonidan ishlab chiqilgan bo‘lib, bu stil «texno» va zamonaviy arxitektura talablariga javob beradigan yuqori texnologik materiallarning noyob kombinatsiyasini taqdim etadi.
Tezkor yetkazib berish
24 ta ishlab chiqarish-ombor komplekslari va Rossiya Federatsiyasi hududidagi keng tarqalgan dilerlar tarmog‘i mamlakatning istalgan mintaqasiga garajni qisqa muddat ichida yetkazib berishga imkon beradi.
Dizayn
Devor panellarining dizayni
Yuzaki turi
Panel rangi
Trapesiya 50/11 (tashqi tomoni)
Trapesiya 50/11 (tashqi tomoni)

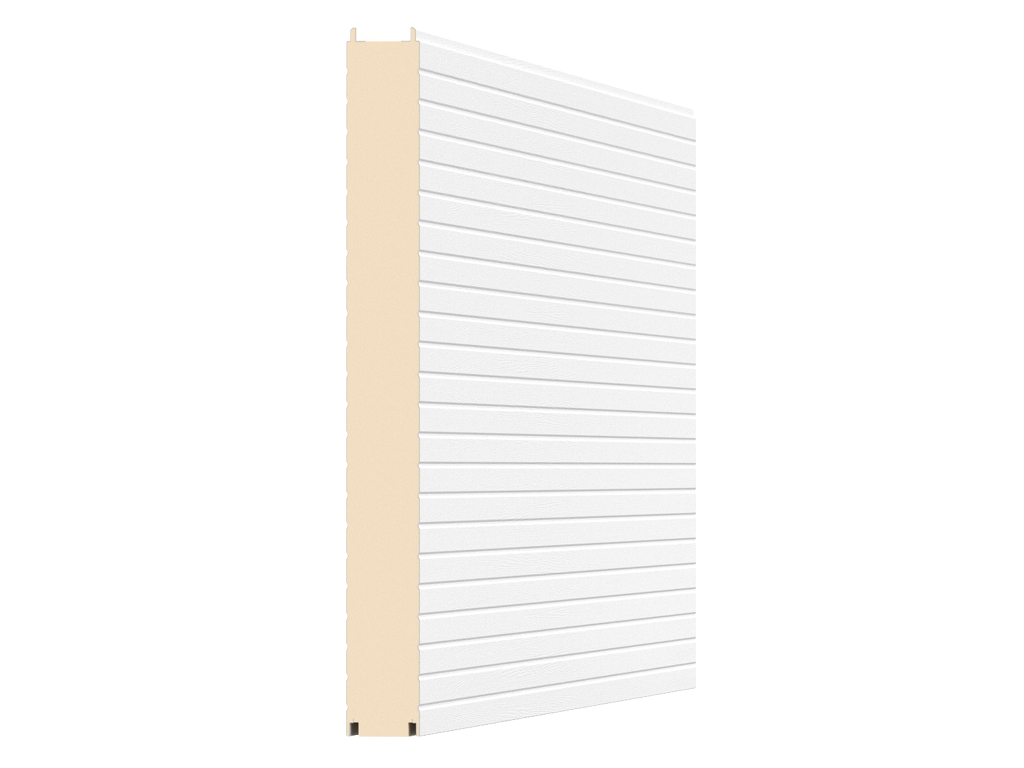

Trapesiya 50/11 (ichki tomoni)
Trapesiya 50/11 (ichki tomoni)
Yog'och effekti (tashqi va ichki tomonlari)
Yog'och effekti (tashqi va ichki tomonlari)
Oltin eman (tashqi)
Oltin eman (tashqi)
RAL 9003 oq (ichki)
RAL 9003 oq (ichki)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

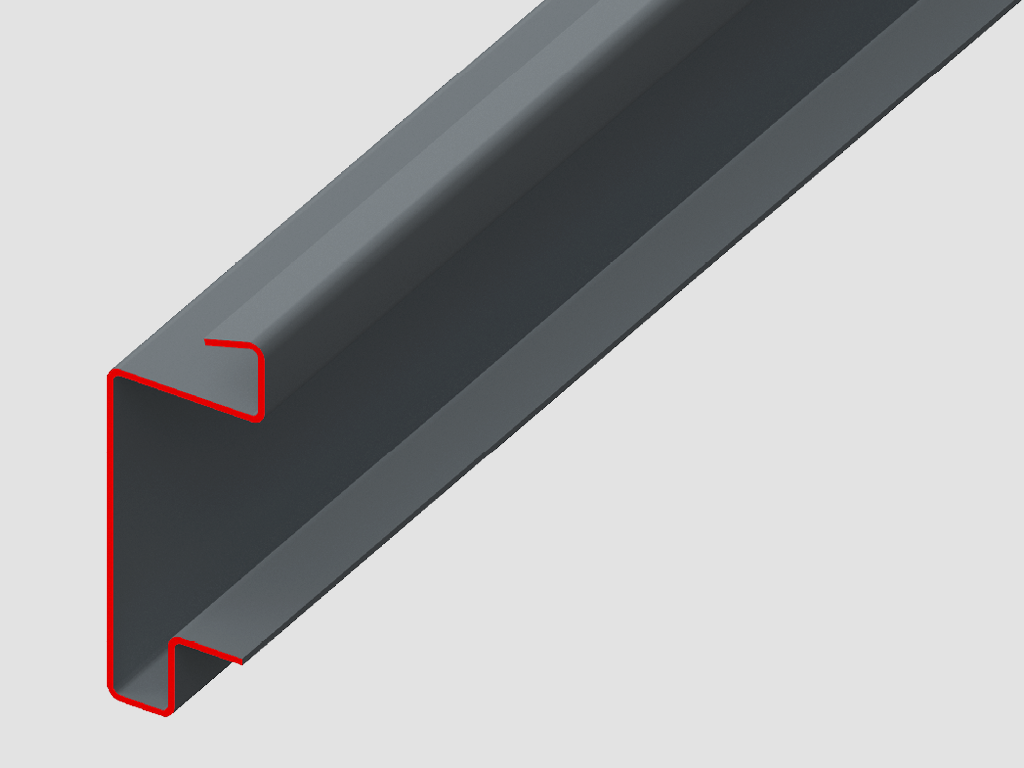

Modul ramkalari uchun yuqori yuk ko‘tarish qobiliyatini ta'minlaydigan va optimallashtirilgan po‘lat sarfi bilan murakkab kesimga ega profil ishlab chiqilgan.

Modul ramkalari uchun yuqori yuk ko‘tarish qobiliyatini ta'minlaydigan va optimallashtirilgan po‘lat sarfi bilan murakkab kesimga ega profil ishlab chiqilgan.

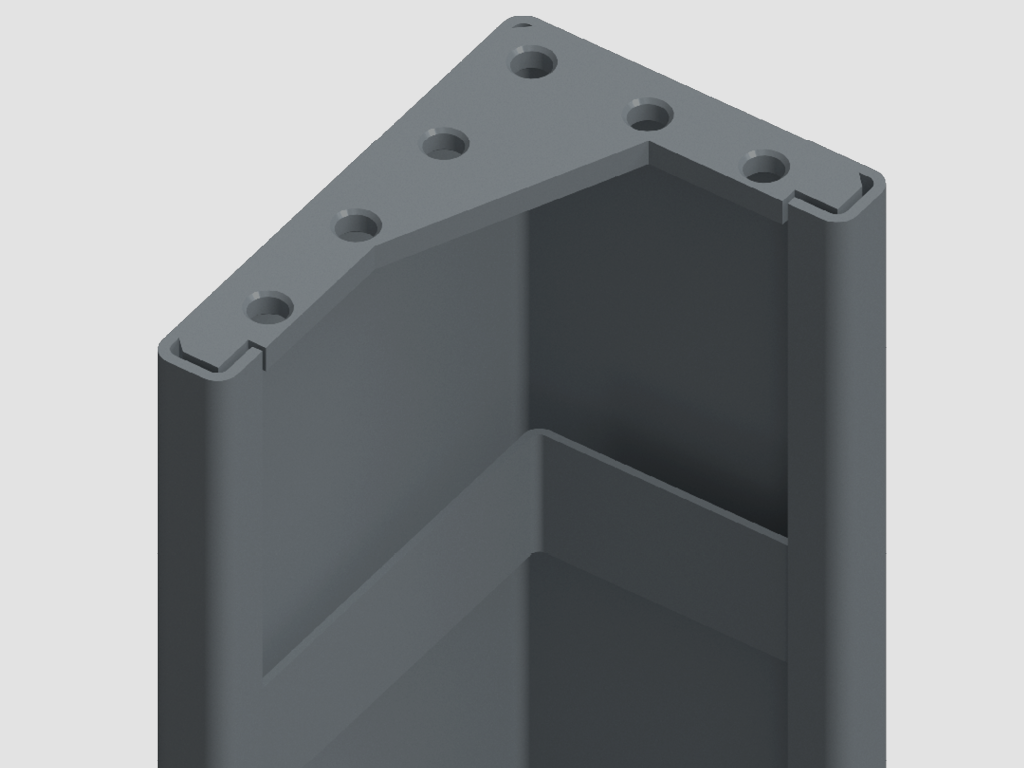

Blok-modulning burchakli yuk ko‘taruvchi ustuni yuqori mustahkamlikka ega.

Blok-modulning burchakli yuk ko‘taruvchi ustuni yuqori mustahkamlikka ega.

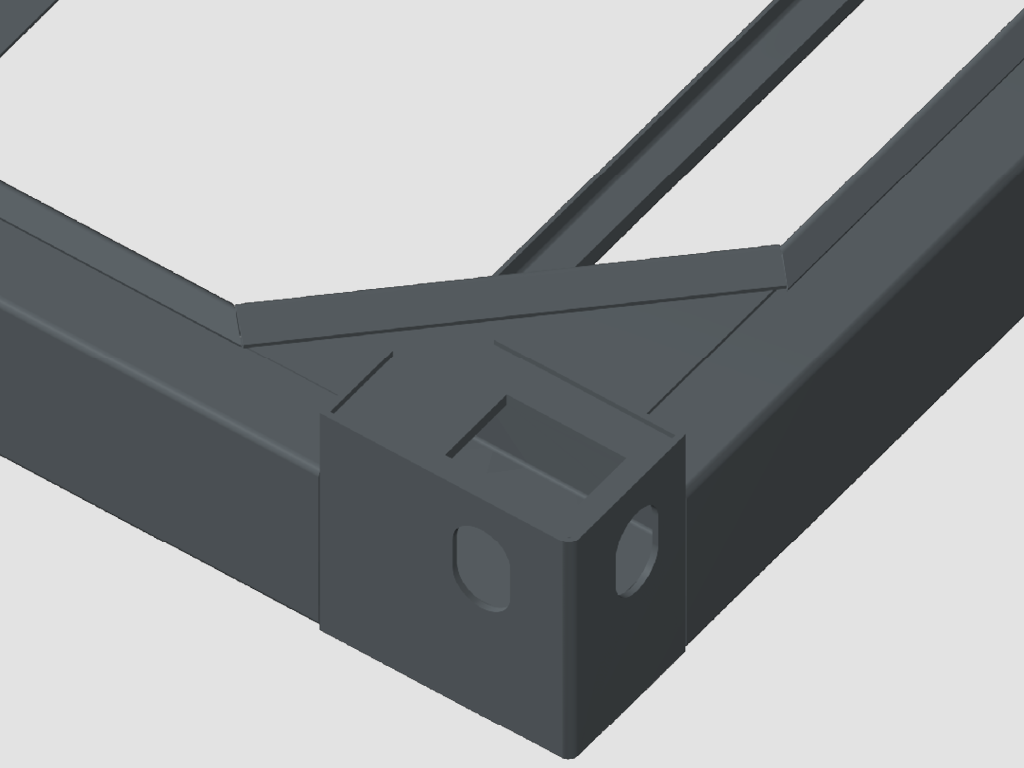

Burchakli ramka elementi konstruktsiyaning ishonchli ajratiladigan ulanishini ta'minlaydi.

Burchakli ramka elementi konstruktsiyaning ishonchli ajratiladigan ulanishini ta'minlaydi.

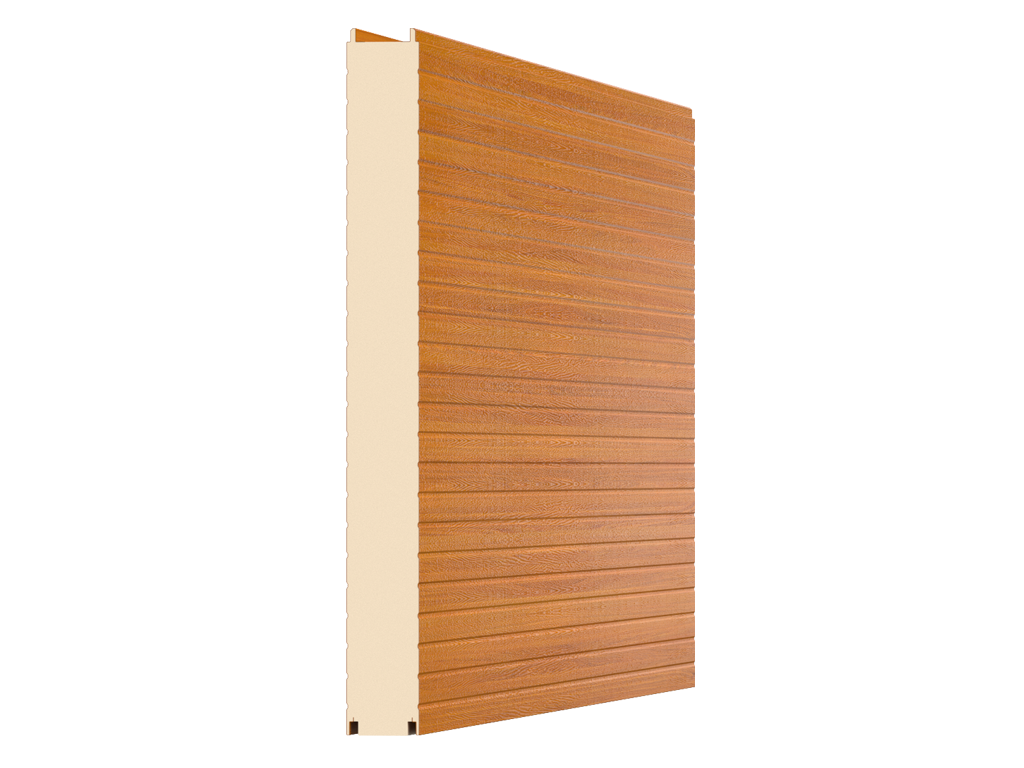

Zamonaviy o'ylangan dizaynli sendvich-panellar konstruktsiyaga estetik ko'rinish beradi.

Zamonaviy o'ylangan dizaynli sendvich-panellar konstruktsiyaga estetik ko'rinish beradi.

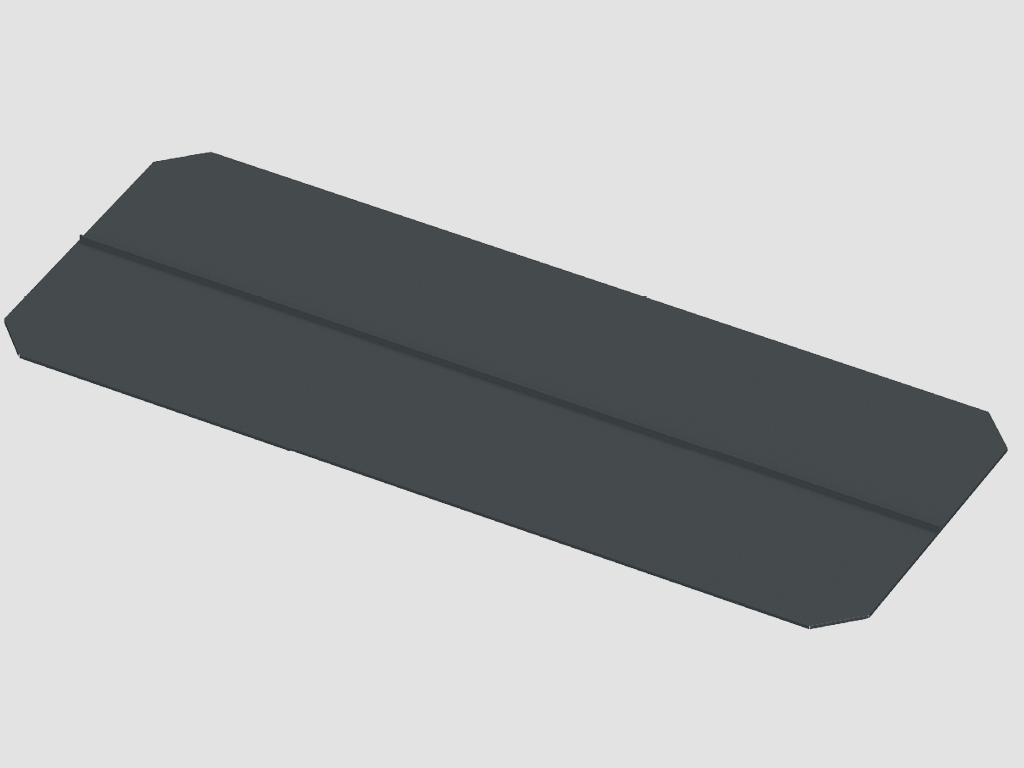

Po'lat varaqlardan yasalgan faltsli panellar modulning tom qoplamasi sifatida konstruktsiyani yog'ingarchiliklardan ishonchli himoya qiladi.

Po'lat varaqlardan yasalgan faltsli panellar modulning tom qoplamasi sifatida konstruktsiyani yog'ingarchiliklardan ishonchli himoya qiladi.

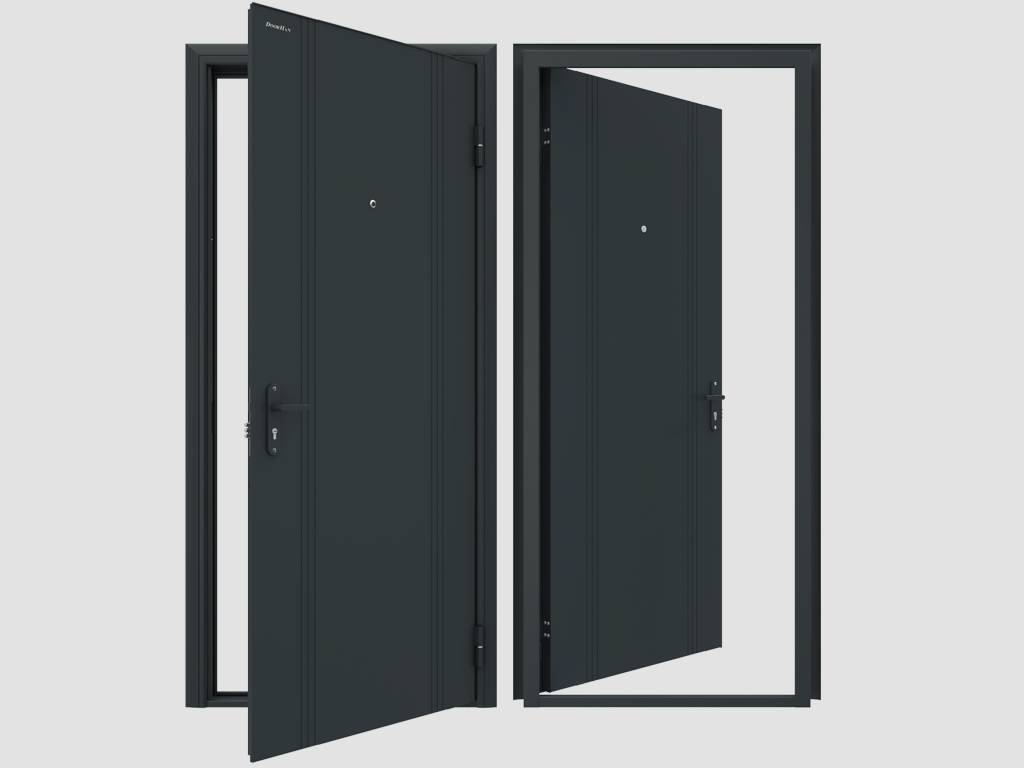

Po'lat eshik kirib kelishdan himoya qiladi.

Po'lat eshik kirib kelishdan himoya qiladi.

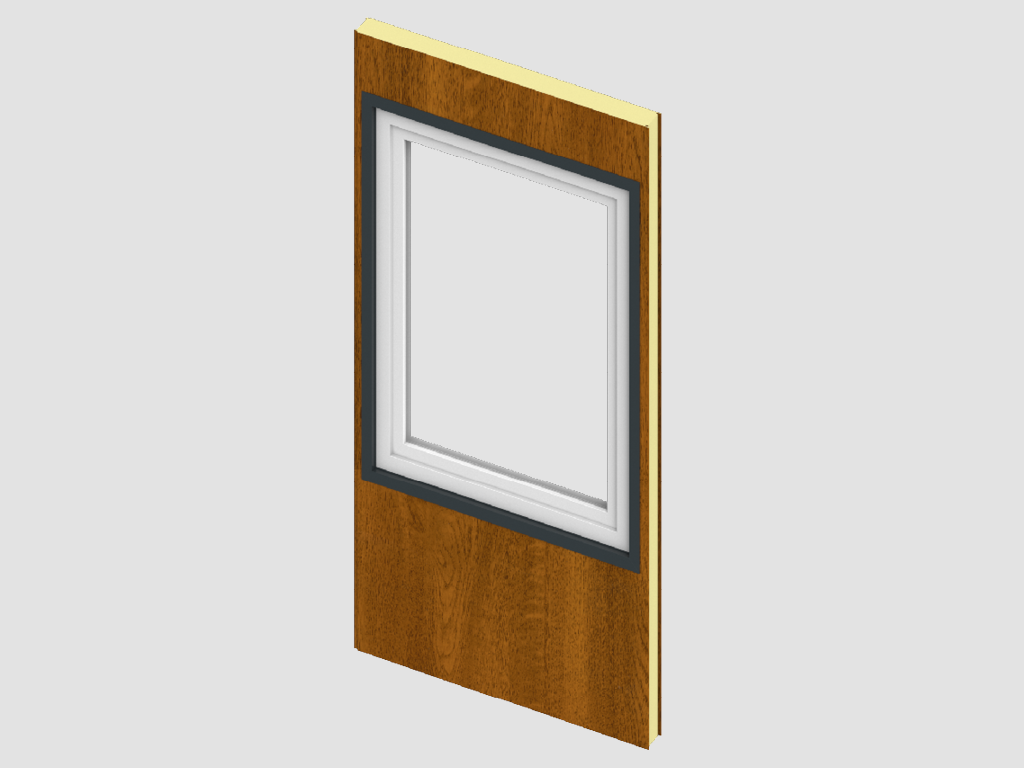

PVX profildan yasalgan deraza, zarurat tug‘ilganda xonani tabiiy yorug‘lik bilan ta'minlaydi va havo almashishini ta'minlaydi.

PVX profildan yasalgan deraza, zarurat tug‘ilganda xonani tabiiy yorug‘lik bilan ta'minlaydi va havo almashishini ta'minlaydi.

Texnik tavsif
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Длина конструкции, м
6,000
Ширина конструкции, м
2,435
Высота конструкции, м
2,670

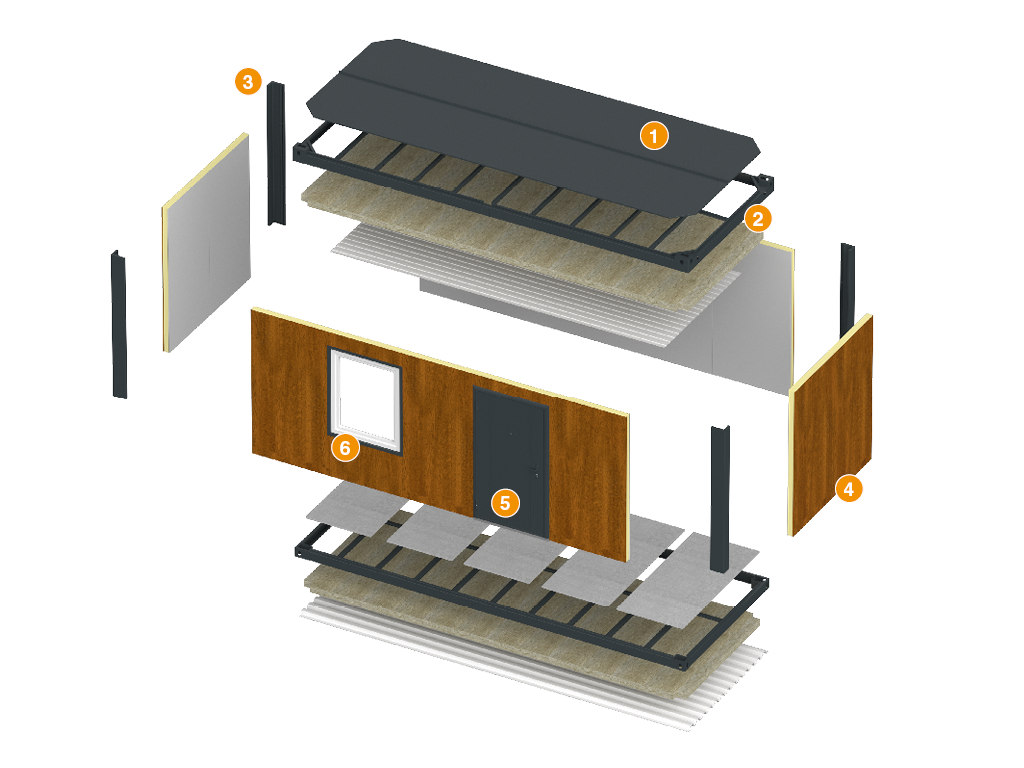

  1. Modulning faltsli tom panellari, polimer qoplamali galvanizlangan po‘lat varaq asosida
  2. Qoplama ramkasining kuchli karkasi
  3. Burchakli yuk ko‘taruvchi ustun, qoplama va poydevor ramkalari bilan boltlashgan ulanishlar orqali
  4. Tashqi to‘suvchi devor sandoch-panellari
  5. Tashqi eshik DoorHan «EKO» seriyasi
  6. PVC oynasi (variant)

Усл. обозначение, наименование параметра Расчетная формула
L, мм Длина модуля габаритная 6 000
B, мм Ширина модуля габаритная 2 435
H, мм Высота модуля габаритная 2 670
S, мм Толщина панели с PUR/PIR-утеплителем 60
l, мм Длина модуля внутренняя 5 820
b, мм Ширина модуля внутренняя 2 255
h, мм Высота модуля внутренняя 2 370
Параметр Значение Примечание
Диапазон рабочих температур, °С -50...+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² I–IV shamol hududi SP 20.13330.2016 «Yuklamalar va ta'sirlar»
Снеговая нагрузка, кг/м² I–IV qor hududi SP 20.13330.2016 «Yuklamalar va ta'sirlar» Yuklama modulning qoplama ramkasi uchun ko'rsatilgan
Теплоизолятор Asosiy ramkalar va qoplamalar – 100 mm qalinlikdagi mineral plita; devor paneli – 60 mm qalinlikdagi penopoliizoitsiynurat
Теплопроводность, Вт/м*°С 0,042–0,045 Mineral plita
Теплопроводность, Вт/м*°С 0,022–0,024 Penopoliuretan, penopoliizoitsiynurat
Толщина, мм 100 Modul ramkasining standart issiqlik izolyatsiyasi
Толщина, мм 60 Standart issiqlik izolyatorining va tashqi devor o'ramining (sendvich-panellar) qalinligi
Вес изделия, кг 1 800
Сейсмическая стойкость по СП 14.13330.2014, баллы по MSK-64 8 ballgacha Zarur konstruktsion tadbirlar amalga oshirilgan taqdirda
Огнестойкость по СП 112.13330.2011 IV
Класс конструктивной пожарной опасности по СП 112.13330.2011 С1 Standart konstruktsiya uchun ko'rsatilgan; shuningdek, konstruktsiyalarni himoya qilish bo'yicha qo'shimcha tadbirlar amalga oshirilgan taqdirda ham mumkin
Срок службы, лет 20 O'rtacha ko'rsatkich ko'rsatilgan
Ресурс, циклов 5 Sifatni yo'qotmasdan blok-modul yig'ishlarining ruxsat etilgan maksimal miqdori

1. Moduldan foydalanish jarayonida uning alohida komponentlari: tashqi po'lat eshiklar, plastik derazalar, himoya konstruktsiyalari ekspluatatsiyasi shartlariga rioya qilish zarur. Ushbu konstruktsiyalarni ishlatishda ishlab chiqaruvchilar tomonidan taqdim etilgan qo'llanmalarga amal qilish kerak.

2. Modullar -50 dan +50 °C gacha bo‘lgan haroratda va har qanday iqlim sharoitida foydalanilishi mumkin.

3. Modulning texnik xizmat ko'rsatishini yiliga kamida bir marta bajarish zarur. Tavsiya etilgan davr: yozgi va qishki mavsumdan oldin.

4. Moduldan foydalanish jarayonida xonalarni har kuni toza va tartibli saqlash, shuningdek, ularning ichida qulay harorat va namlik darajasini ta'minlash zarur. Qishki davrda esa, tomdan va modul atrofiga o'ralgan joylardan qorni o'z vaqtida tozalash kerak. Davriy ravishda yong'inga qarshi tizimlar va yerga ulash tizimining rejalashtirilgan tekshiruvlarini o'tkazish lozim.

5. Moduldan foydalanish jarayonida yong'in xavfsizligi qoidalariga rioya qiling.

6. Modulning ekspluatatsiya shartlariga ta'sir qilishi mumkin bo'lgan ishlab chiqaruvchi bilan kelishilmagan o'zgartishlarni konstruktsiyaga kiritish taqiqlanadi.

7. Standart uy xo'jaligi blok-modulining asos ramkasi uchun ruxsat etilgan yuklama 200 kg/m² dan oshmasligi kerak, qoplama ramkasi uchun esa 150 kg/m² dan oshmasligi lozim.

Упаковка в картон Характеристики упаковки
Описание Karton varaqlari polning yakuniy qoplamasini himoya qilish uchun yotqiziladi. Transport paketlarini (transportpaqalarni) o'ralganda, karton varaqlari yopiq devor sendvich-panellari orasiga qo'yiladi, bu ularning qoplamasining shikastlanishini oldini olish uchun amalga oshiriladi
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Blok-modul va transport paketining himoya qoplamasi
Упаковка в дерево Характеристики упаковки
Qiyin erishiladigan va uzoq hududlarga jo'natiladigan mahsulotlar yog'och qutilarga o'raladi, ular plyonka bilan yopiladi
Упаковка в контейнер Характеристики упаковки
Описание Standart transport konteynerida joylashtiriladigan blok-modullarning to'plami
Упаковка в коробку Характеристики упаковки
Описание To'plamning o'ralishi standart o'lchamdagi quti shaklida bo'ladi
Состав Uch qatlamli kartondan yasalgan quti, stretch-plenka, logotip bilan skotch
Длина, мм 550
Ширина, мм 450
Высота, мм 300
Упаковка в стретч - пленку Характеристики упаковки
Описание Blok-modul po'lat konstruktsiyalarining old yuzasini bo'yoq qoplamasining shikastlanishini oldini olish uchun himoya yapishqoq lentasi bilan yoplash
Упаковка на палету Характеристики упаковки
Описание Modul binolarining qo‘shimcha po‘lat konstruktsiyalarini (qo‘shimcha tom, zinapoyalar, darchalar, ko‘zoynaklar va boshqalar) transportirovka qilish uchun yog‘och ramka
O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik
Turli xil burama ustunlar va ustunli poydevorlarda montaj.
Lentali turdagi poydevorlarda montaj.
Yassi poydevorlarda montaj.
  1. EFFECT HOUSEHOLD 15 modulini o‘rnatish uchun qurilish maydonini tayyorlash bosqichida, modulning opor nuqtalarini joylashtirish uchun yer uchastkasini belgilash va poydevorni tayyorlash zarur.
  2. O‘rnatish yuzasi (poydevor) asosiy opor nuqtalarining yagona gorizontaliga mos kelishi, konstruktsiyaning yuklarni (uskunalar va xodimlardan) qabul qilishini, qor va boshqa mumkin bo‘lgan yuklarni hisobga olgan holda bajarilishi kerak.
Hujjatlar
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

HOUSEHOLD 15 xo'jalik blokini montaj qilish bo'yicha qo'llanma

Muvofiqlik sertifikati

Gigiyenik sertifikat, 1-bet

Gigiyenik sertifikat, 2-bet

Blok-modulning texnik pasporti

Modul HOUSEHOLD 15 ning rejalashtirish yechimi

Kafolat majburiyatlari chop etish

- qiziqish bildirgan tomon vakili ishtirokida tuzilgan komissiyaning xulosasi.
