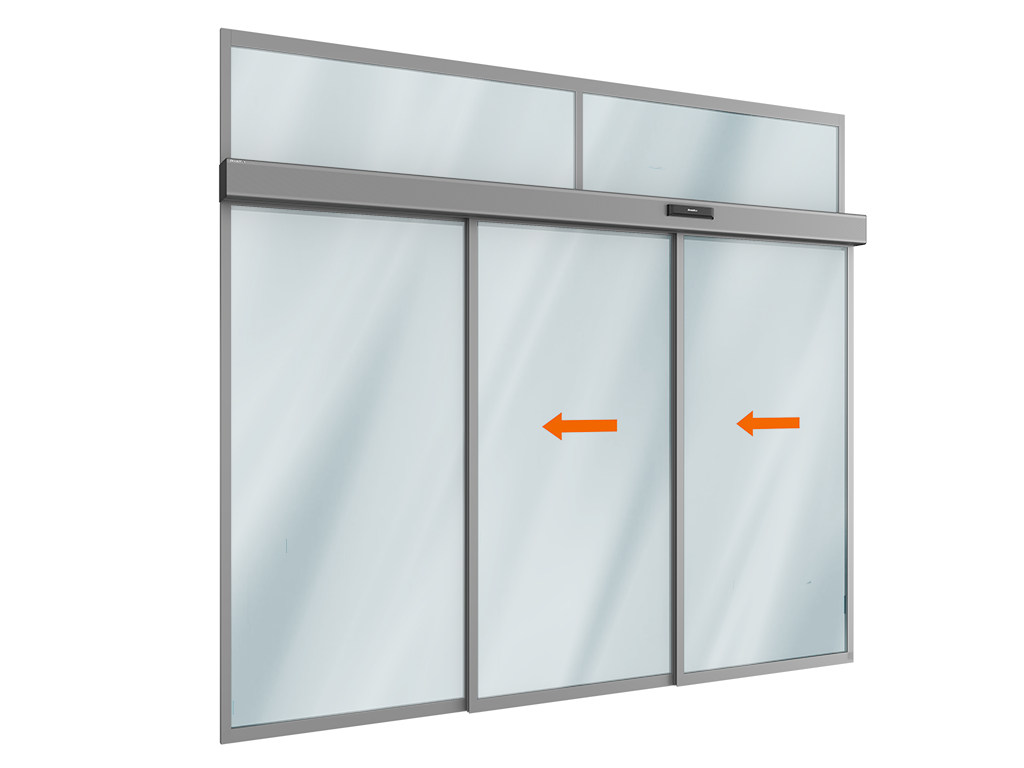

Teleskopik eshik to‘plami (2 harakatlanuvchi, 1 harakatsiz qanot, framuga)

Teleskopik surish eshigi turli tijorat ob’ektlarining kirish guruhlarida odamlar oqimi intensiv bo‘lgan joylarga o‘rnatish uchun mo‘ljallangan, masalan, savdo-ko‘ngilochar markazlar, biznes markazlari, restoranlar, ombor va ishlab chiqarish majmualari, tibbiyot muassasalari, jamoat maqsadlari uchun binolar. Ikki tomonlama teleskopik konstruktsiyalar o‘tkazish joyidagi cheklangan yon devorlar kengligi muammolarini hal qilishga yordam beradi.

Qo'llanilish sohasi:

Savdo va biznes markazlari

Xususiy sektor

Montaj bilan buyurtma qilish

Afzalliklar

Funksional imkoniyatlar

Mahsulotni olti rejimda ishlatish imkoniyati odamlar o‘tish joylarini tashkil etish bo‘yicha har qanday vazifani hal qilish imkonini beradi.

Yaratishning turli xil to‘ldirish variantlari

Yaratishni xavfsiz shisha (8 yoki 9 mm qalinlikda) yoki 24 mm shishalar to‘plami bilan to‘ldirish imkoniyati.

Oson yig‘ilish

Noyob xurmo ulanishi yaratishlarning yig‘ilish vaqtini va butun mahsulotni o‘rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yoritilishning ko‘rish hududini kengaytiradi.

Konstruktsiyalar va mahsulot sinflarining turli xil varianti

Afzallik har qanday o‘tkazish joyi uchun optimal konstruktsiyani tanlash imkonini beradi: yuqori to‘siq va yon devorlar mavjud bo‘lmagan hollarda, yon devorlarning cheklangan (yetarli emas) kengligida, yoki xonadan boshqa chiqishlar yo‘q bo‘lganda.

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Funksional imkoniyatlar

Mahsulotni olti rejimda ishlatish imkoniyati odamlar o‘tish joylarini tashkil etish bo‘yicha har qanday vazifani hal qilish imkonini beradi.

Yaratishning turli xil to‘ldirish variantlari

Yaratishni xavfsiz shisha (8 yoki 9 mm qalinlikda) yoki 24 mm shishalar to‘plami bilan to‘ldirish imkoniyati.

Oson yig‘ilish

Konstruktsiyalar va mahsulot sinflarining turli xil varianti

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Dizayn

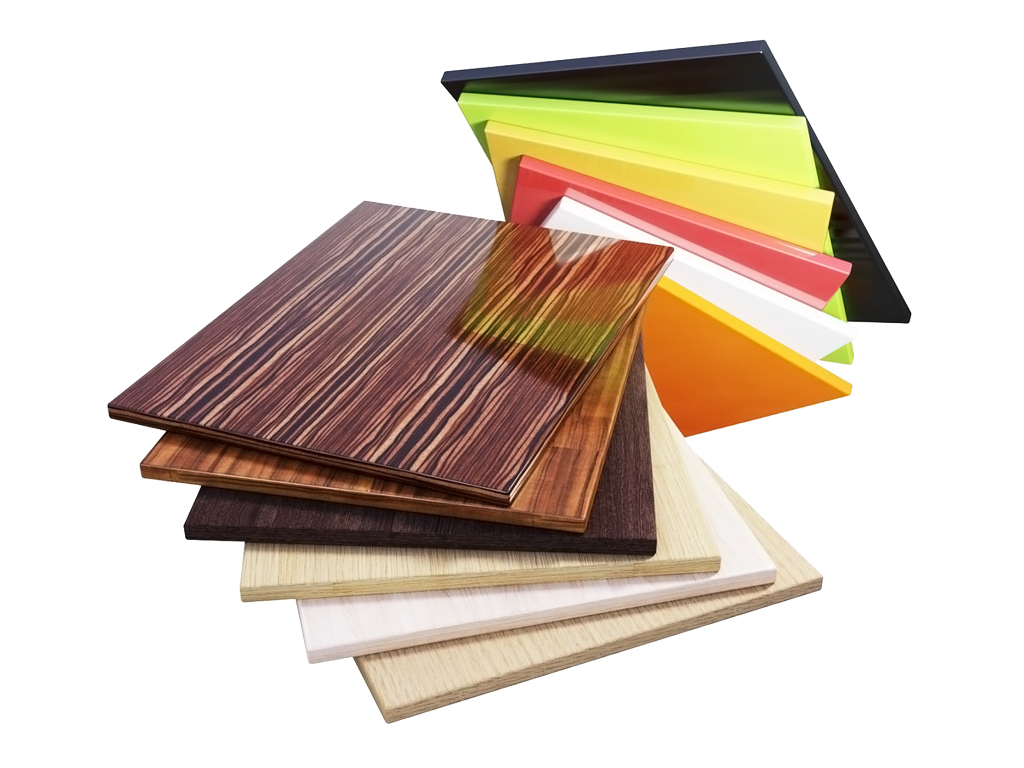

To‘ldirish dizayni

Standart ranglar

Yaratishlarning ikki tomonlama bo‘yash mavjudligi. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

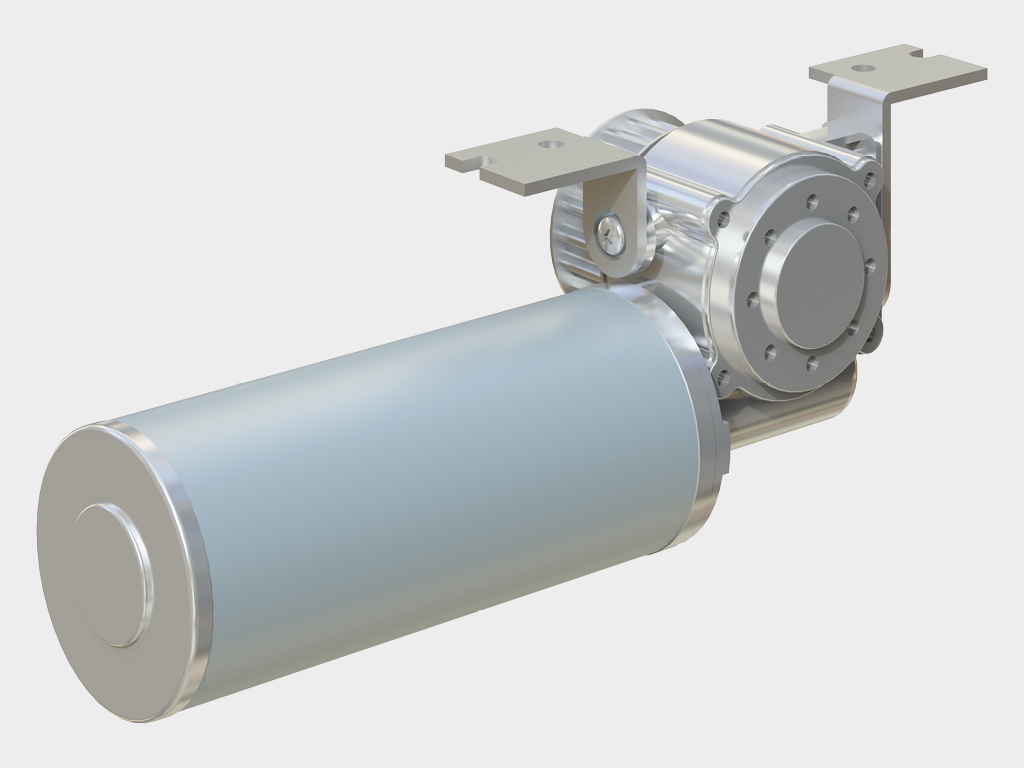

Elektromotor (art. AD-01SP)

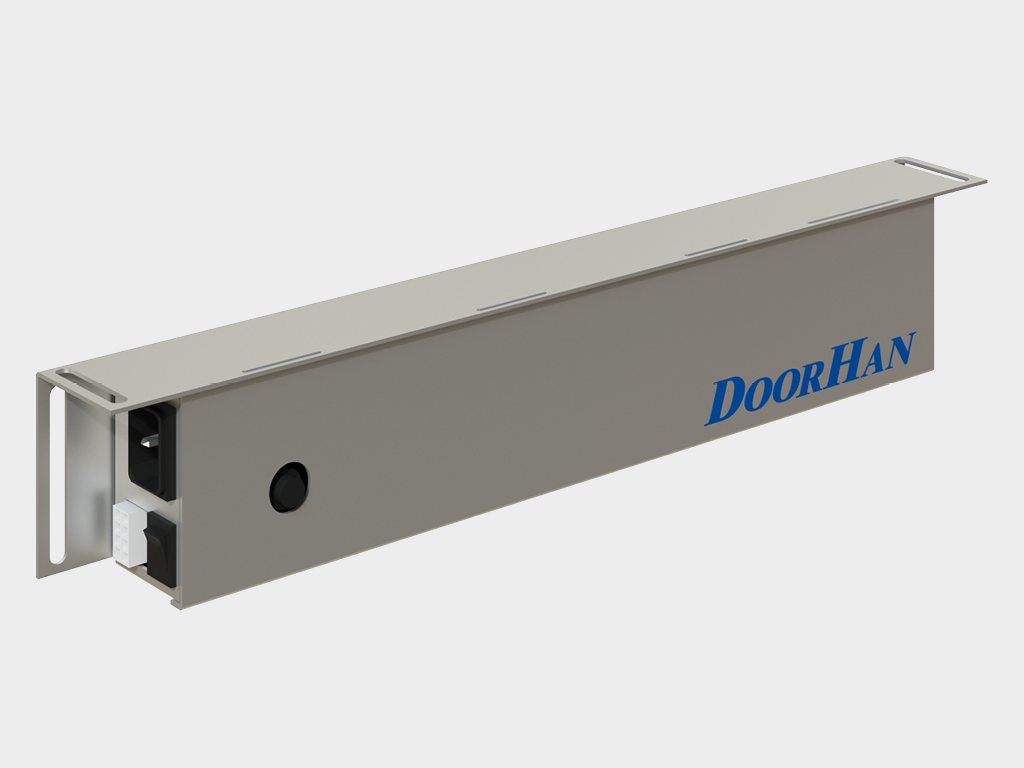

Kontroller (art. AD-03SP)

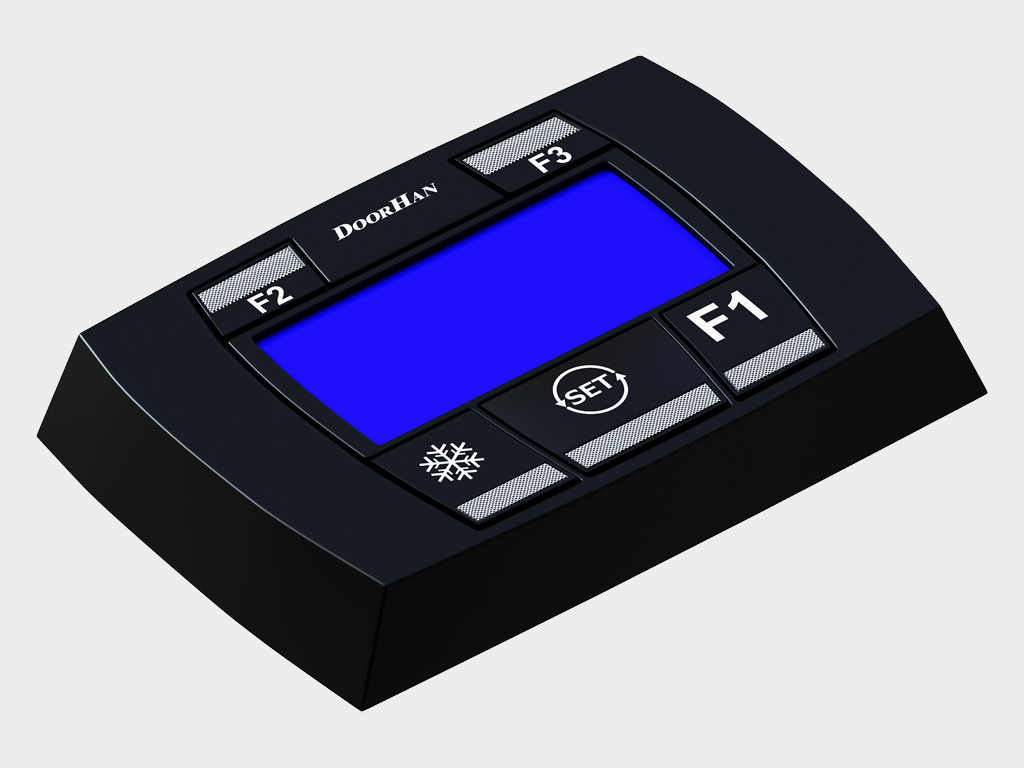

Rejimlarni almashtirish tugmasi displey bilan (art. AD-08SP)

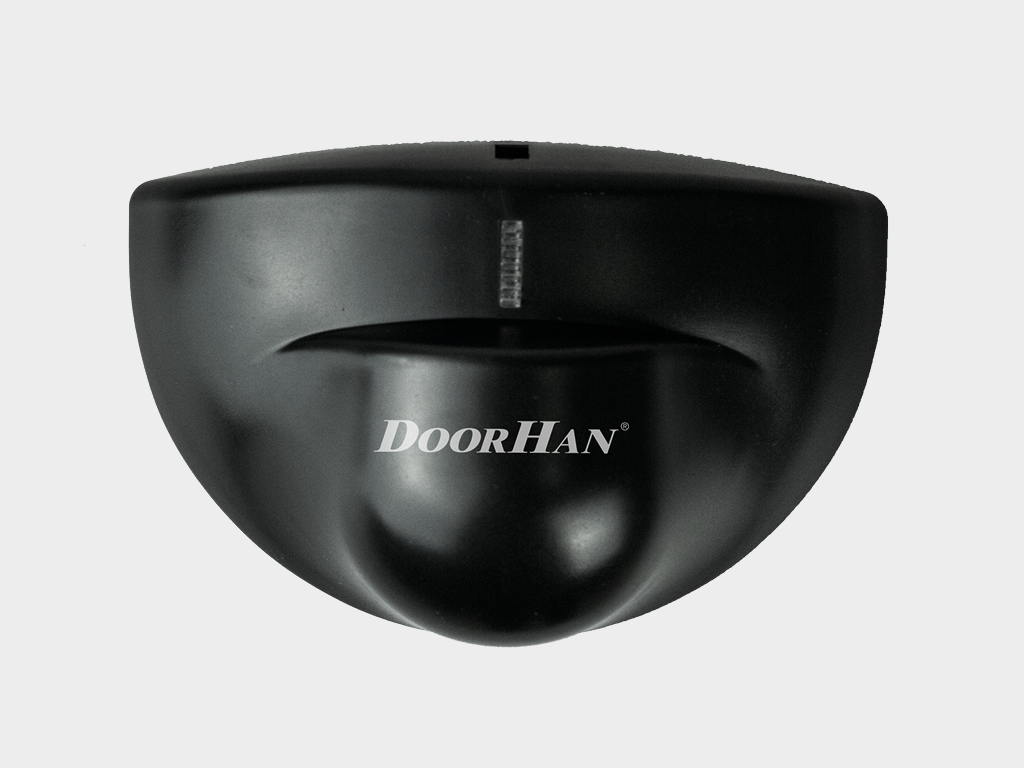

Harakatni aniqlovchi sensori (art. AD-06, 1 dona)

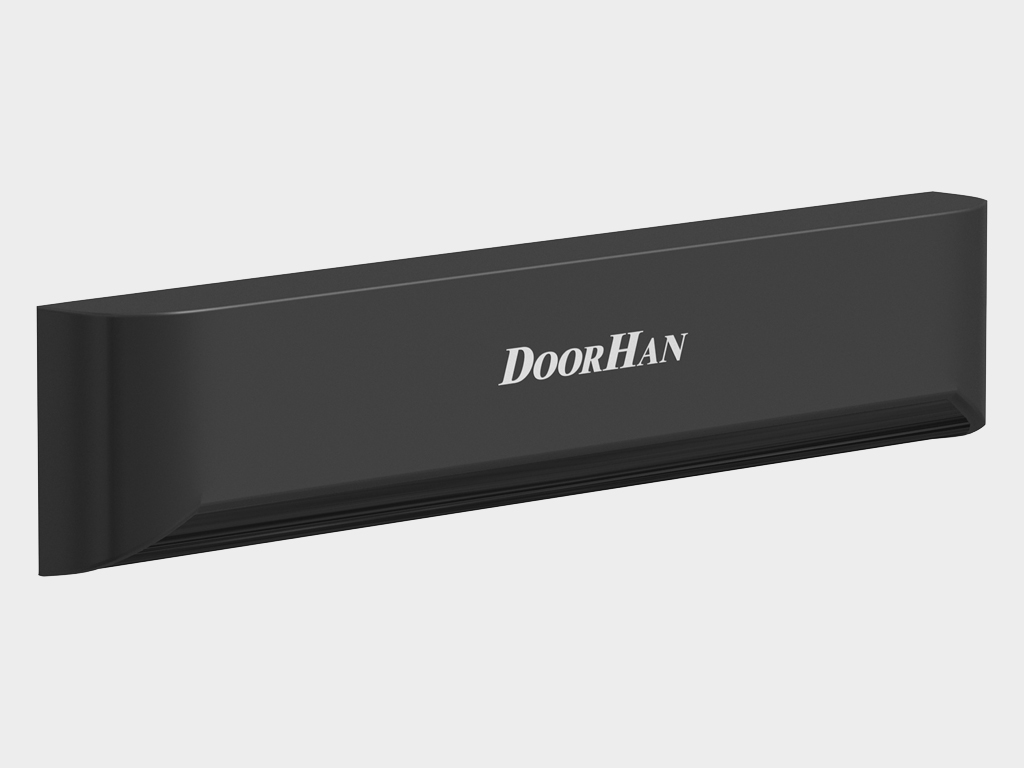

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona)

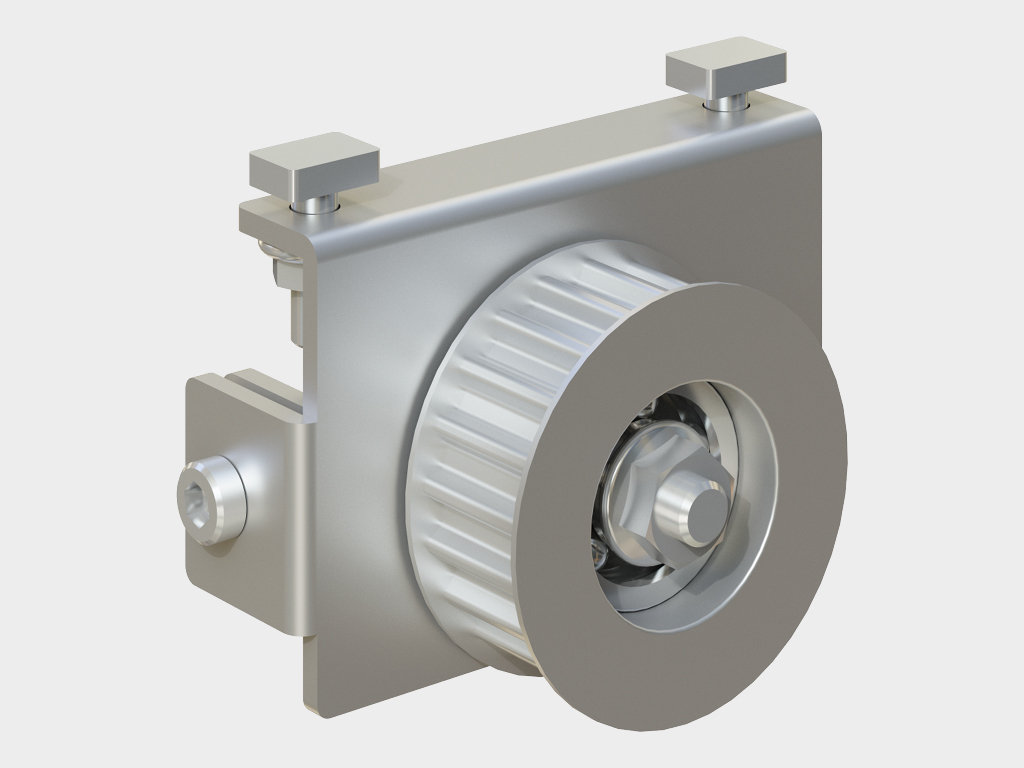

Tortish roliki (art. AD-14SP, 1 dona)

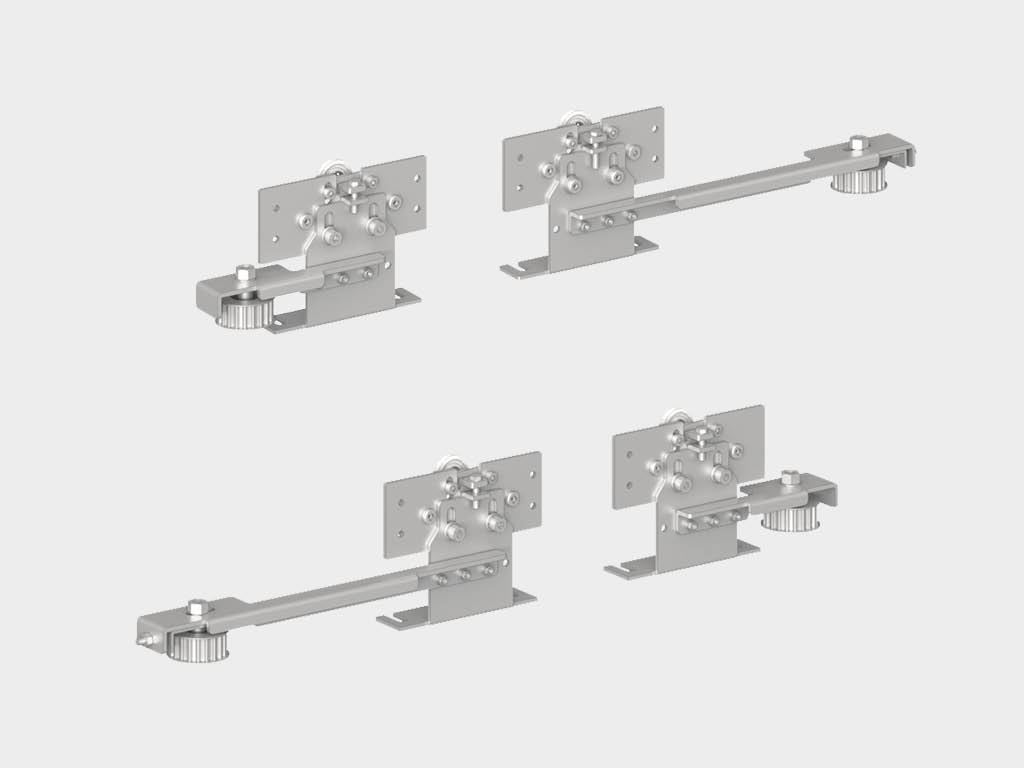

* Karitka to‘plami (4 dona) AD-SP-TELESCOPE drive'ining tashqi yaratqichlari uchun

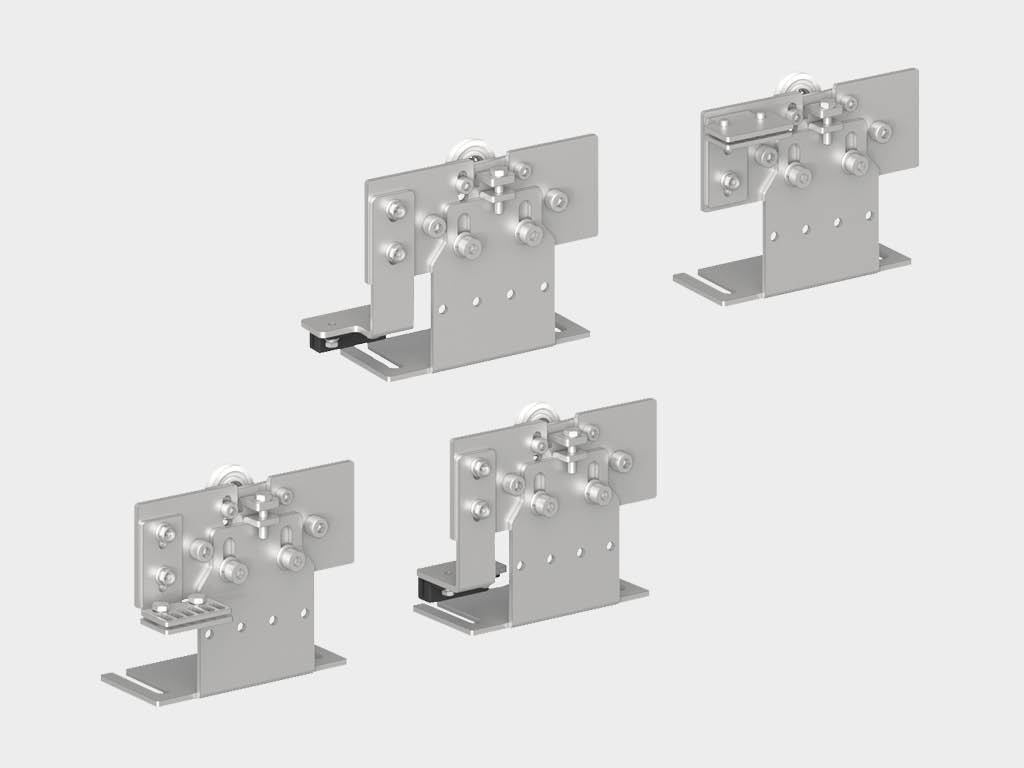

* Karitka to‘plami (4 dona) AD-SP-TELESCOPE drive'ining ichki yaratqichlari uchun

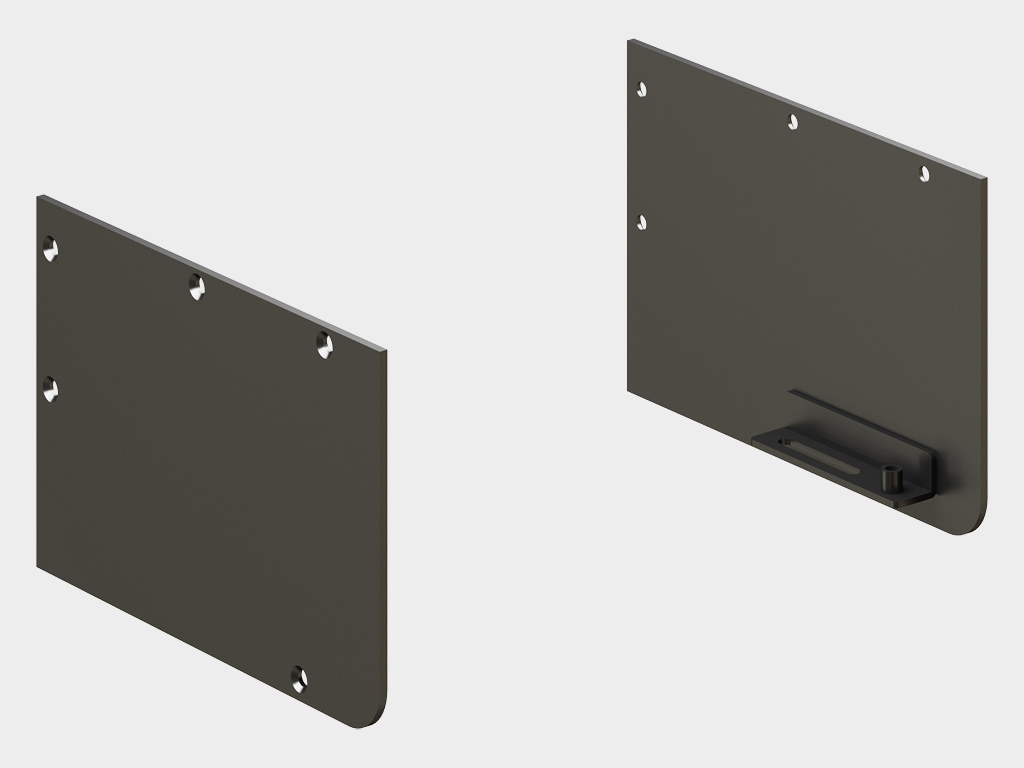

Korpusning yon qopqog‘lari to‘plami (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE'ga

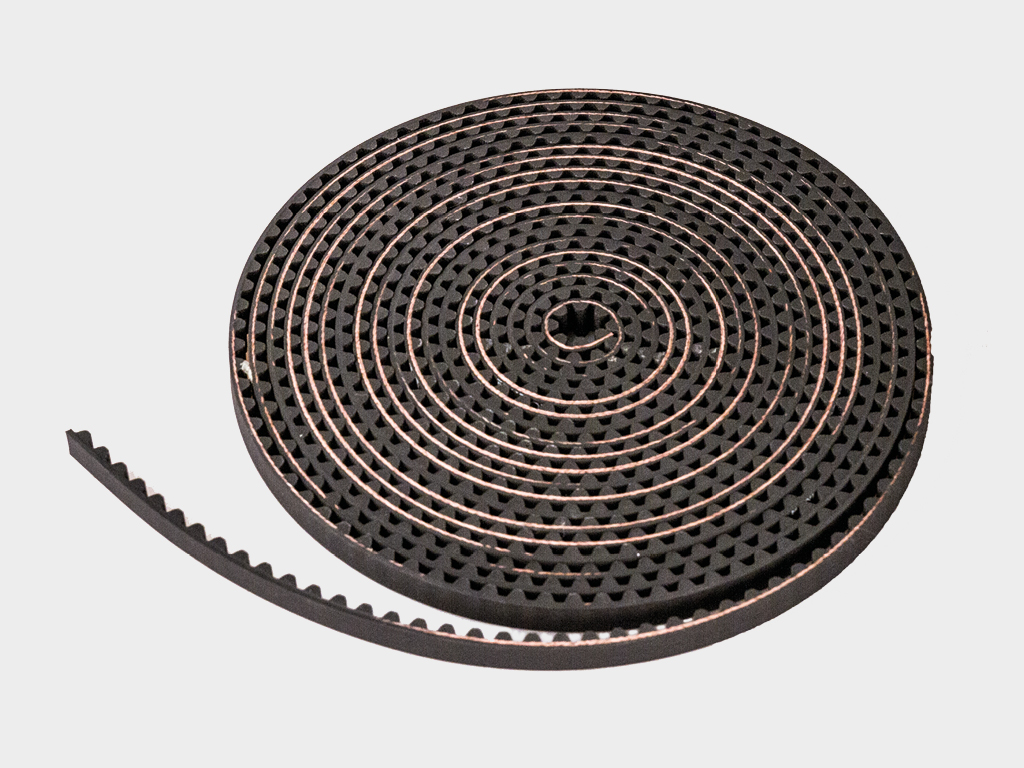

Drayv kamar (art. AD-17, 11 m)

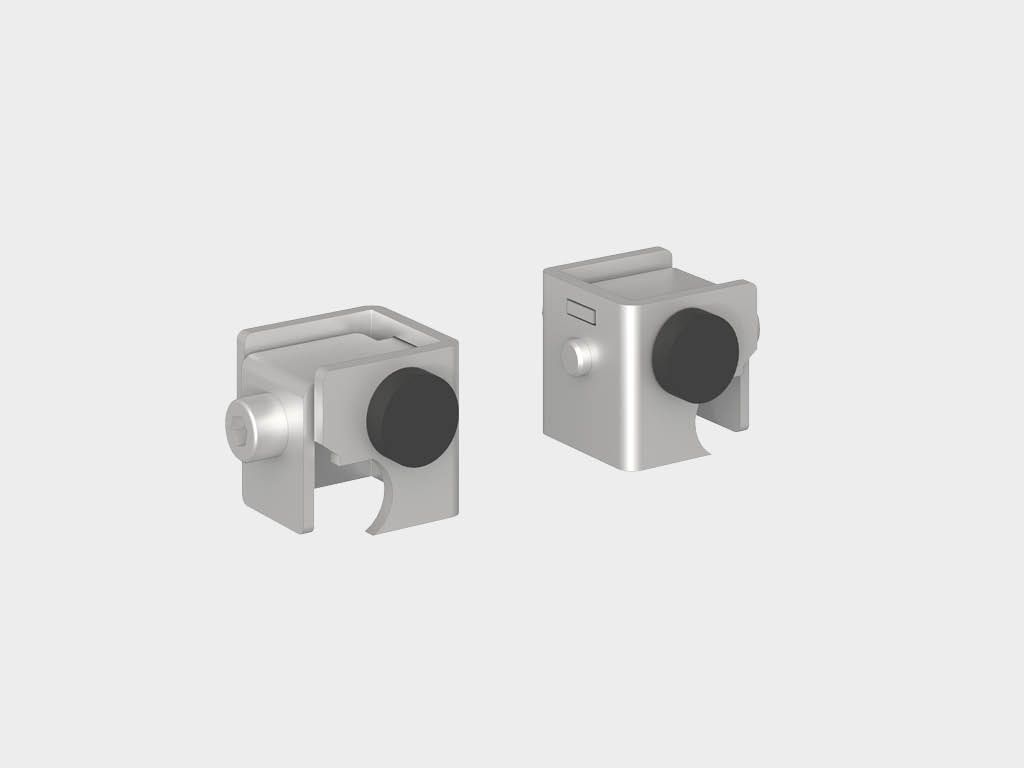

* Stoporlar to‘plami (2 dona) AD-SP-TELESCOPE drive'ida

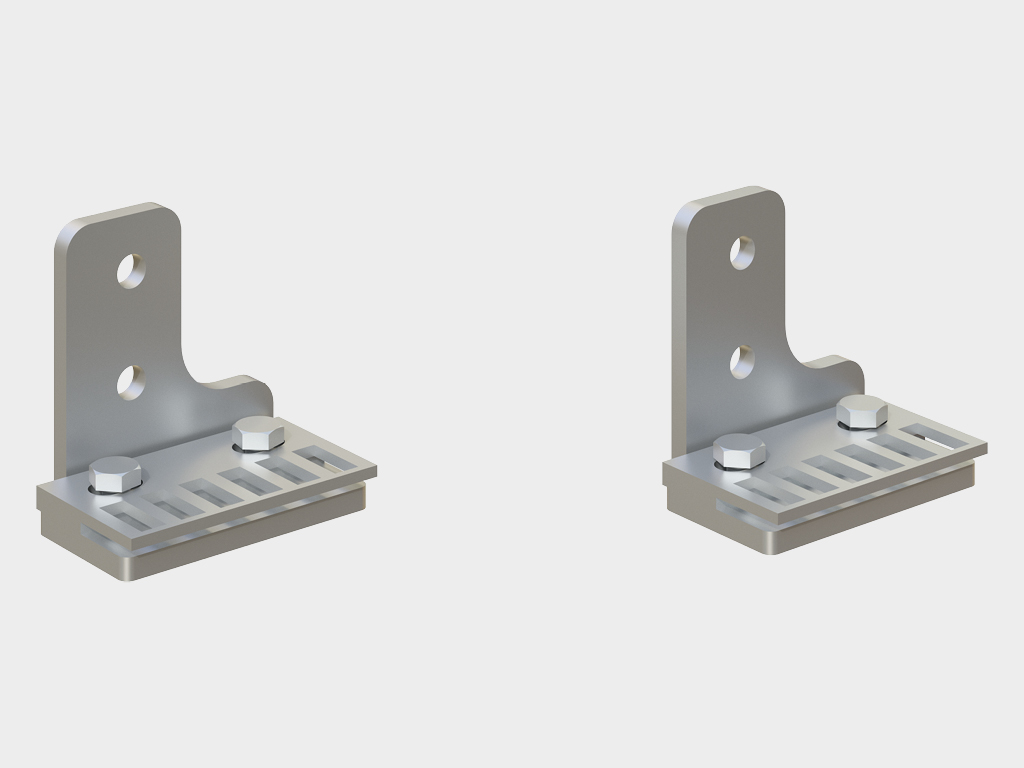

Kamar ushlagichlari to‘plami (art. AD-20SP, 2 dona)

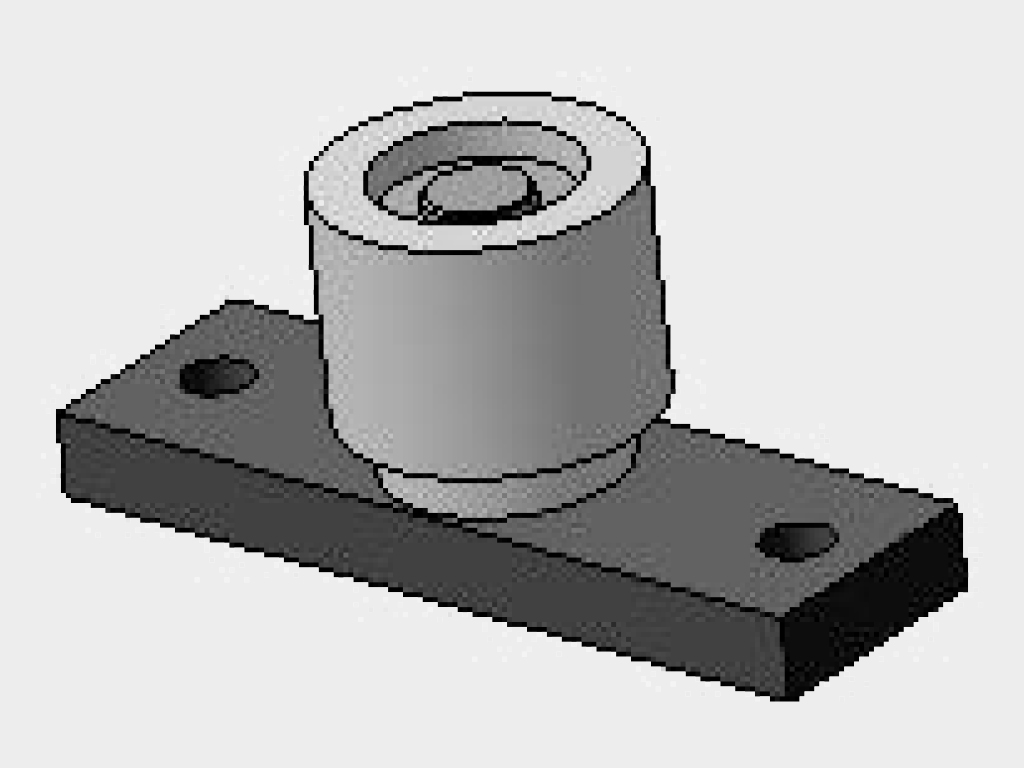

Pastki yo‘naluvchi (art. TPP-001-32D, 2 dona)

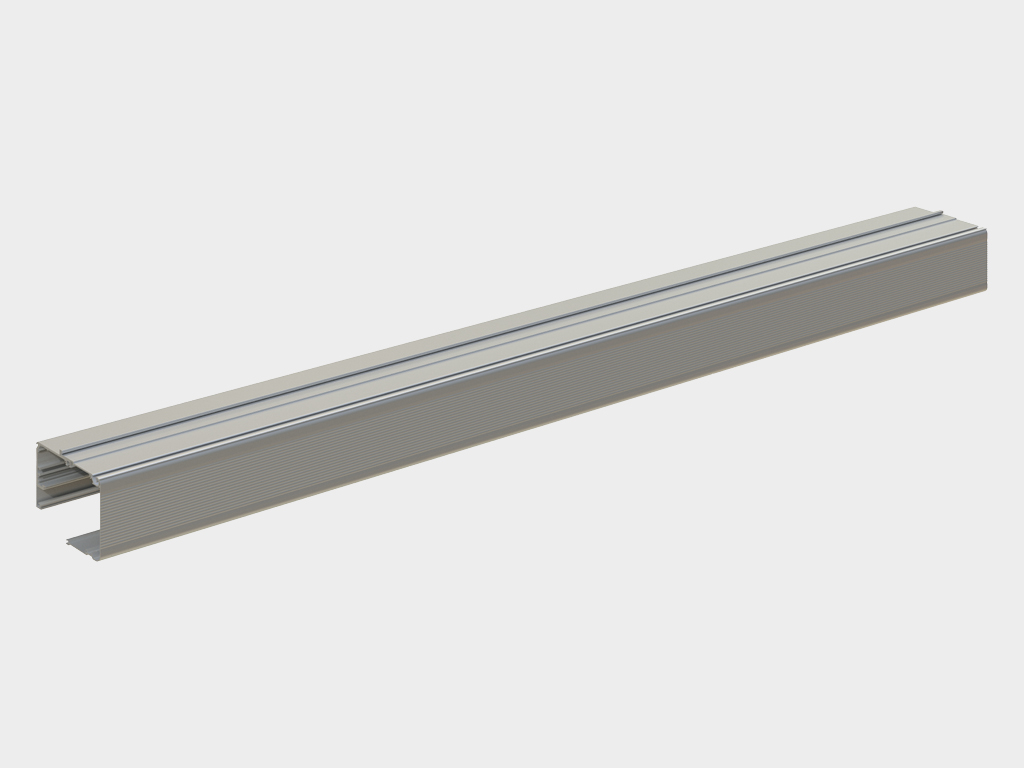

Korpus qopqog‘i (art. AHDS35 2019-2023) AD-SP-TELESCOPE drive'i uchun

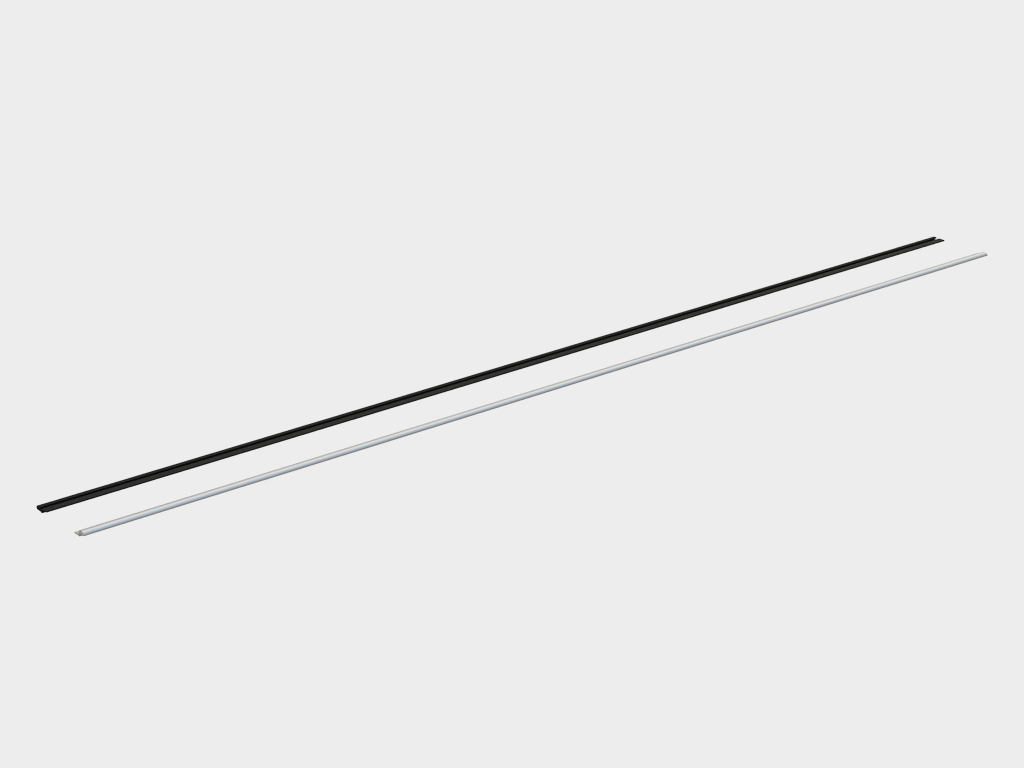

Yo‘l (rail) bilan muhr (art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drive'i uchun

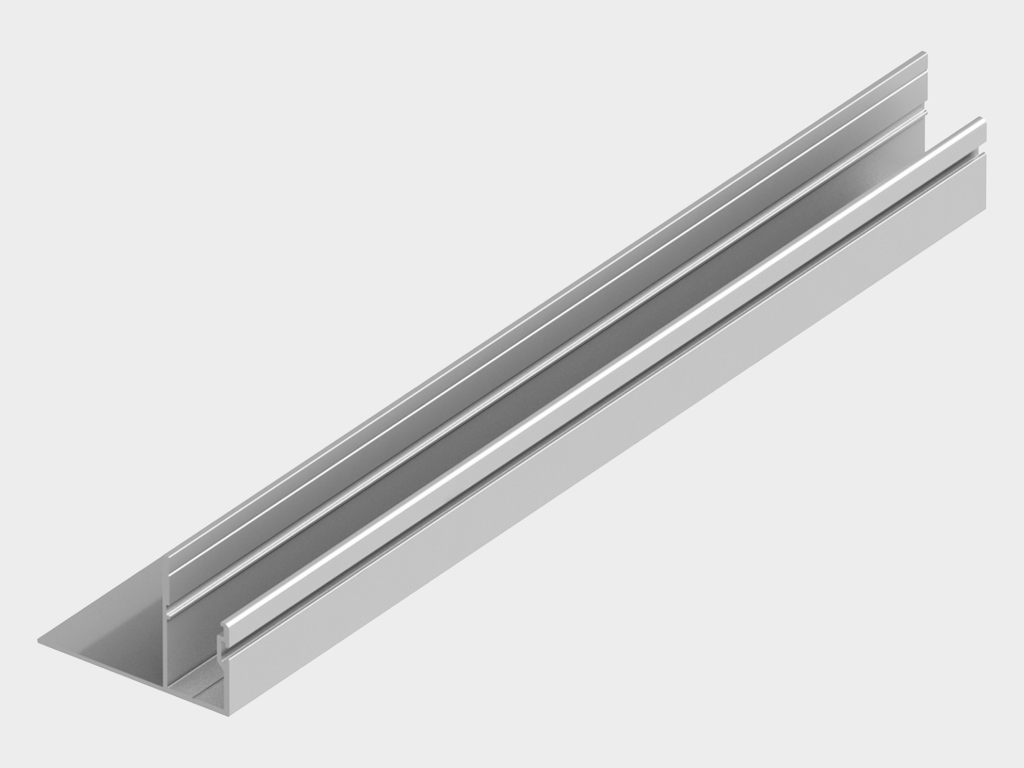

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

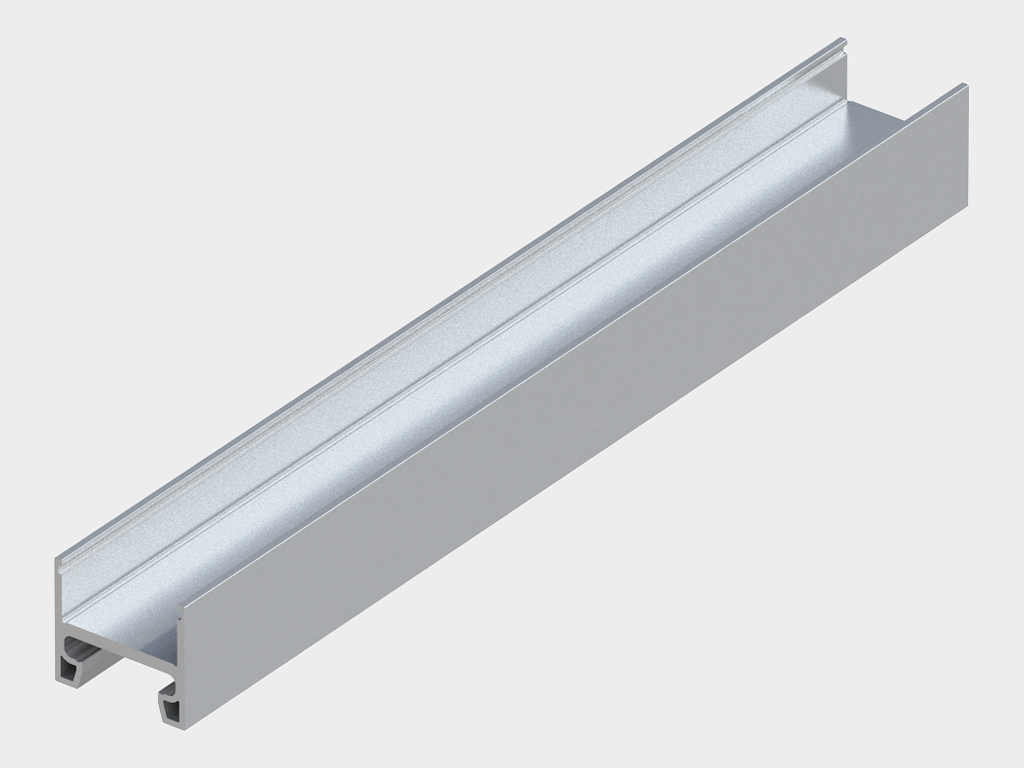

Vertikal rom profili, uchida kesilgan 30 × 35 mm (art. AHDS35 0106.FREZ)

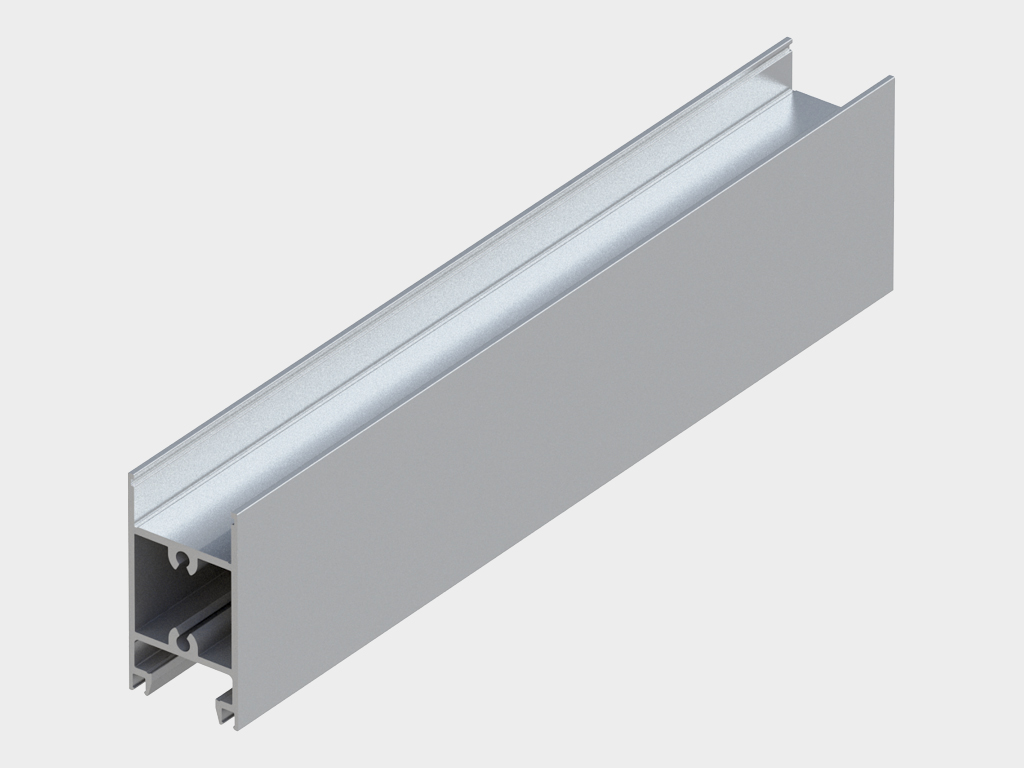

Gorizontal rom profili 64 × 35 mm (art. AHDS35 0108)

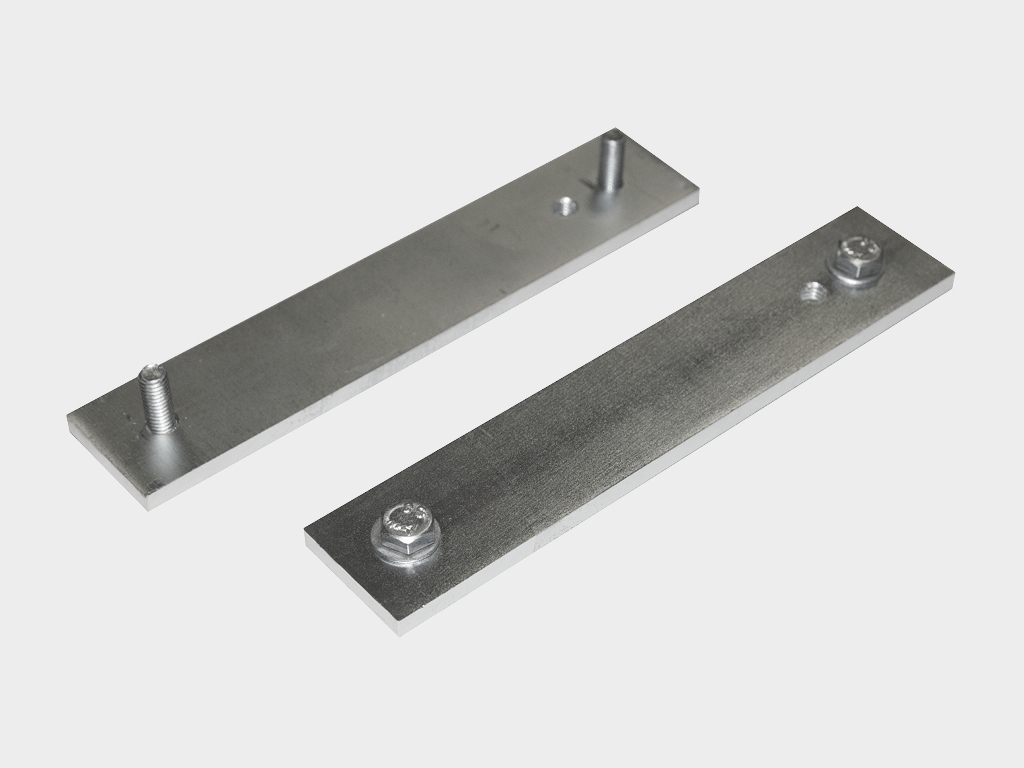

Zakladni plastinka to'plami (art. AD-100KIT, 2 ta komp.)

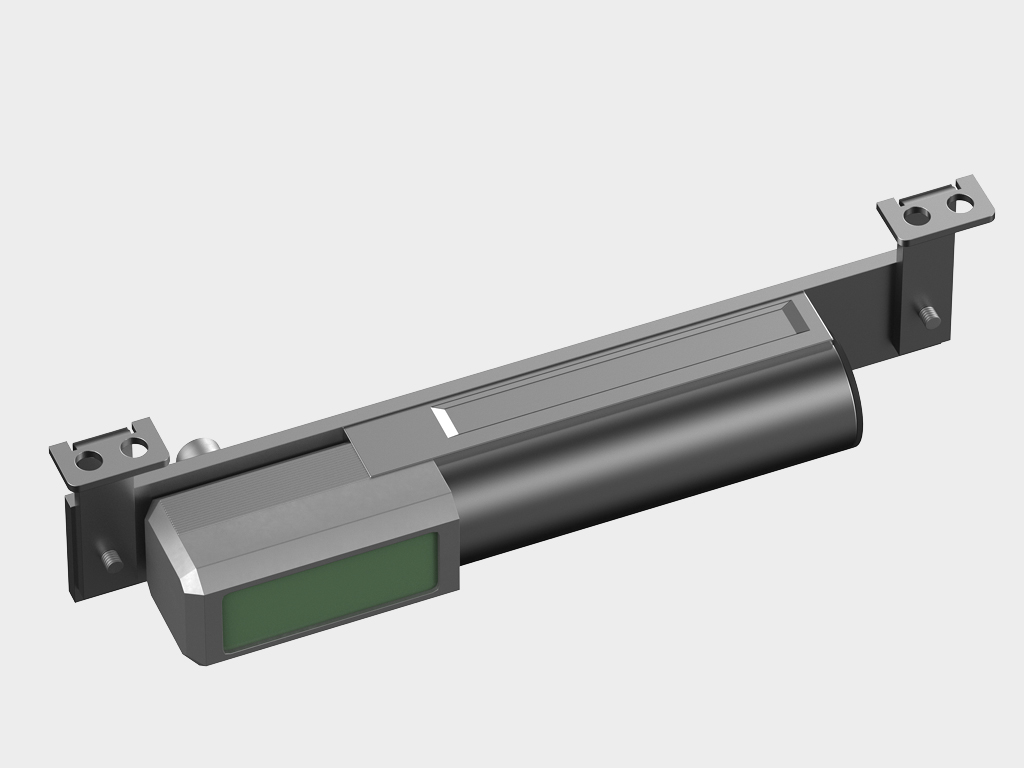

AD-07SP-TEL — teleskopik eshiklar uchun elektr qulfi to‘plami (razblokatorsiz) ruxsatsiz kirishdan ishonchli himoyani taʼminlaydi

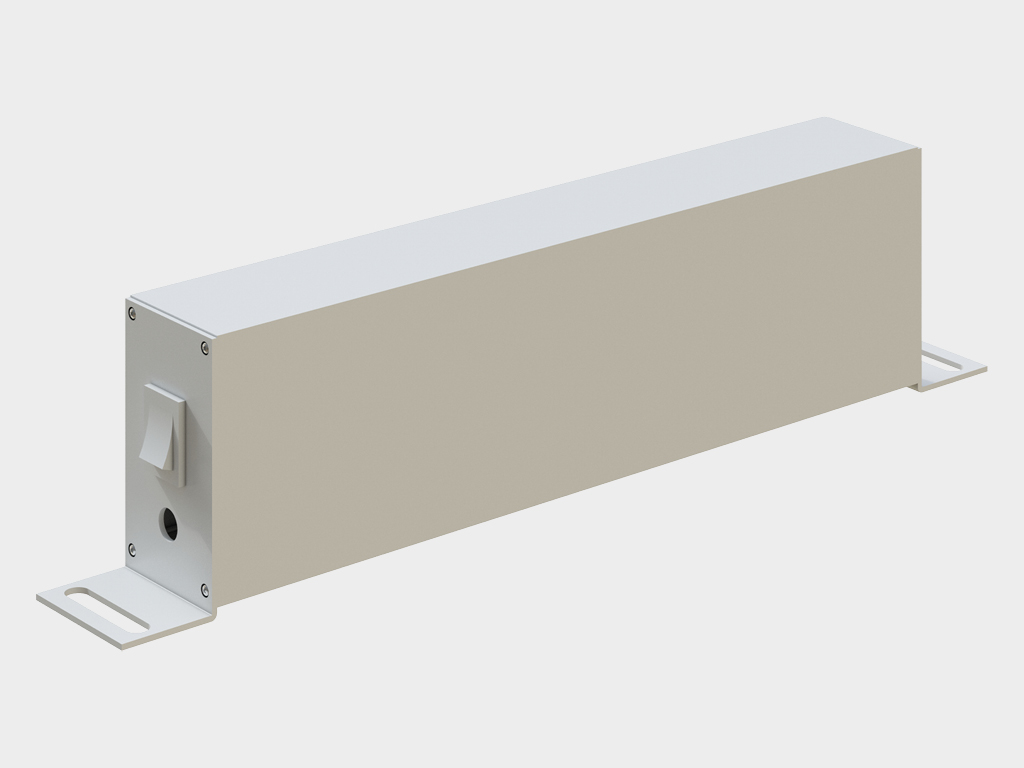

AD-27 — sig‘imi 2,0 Аh bo‘lgan akkumulyator batareyasi tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 ta sikl) davomida taʼminlaydi

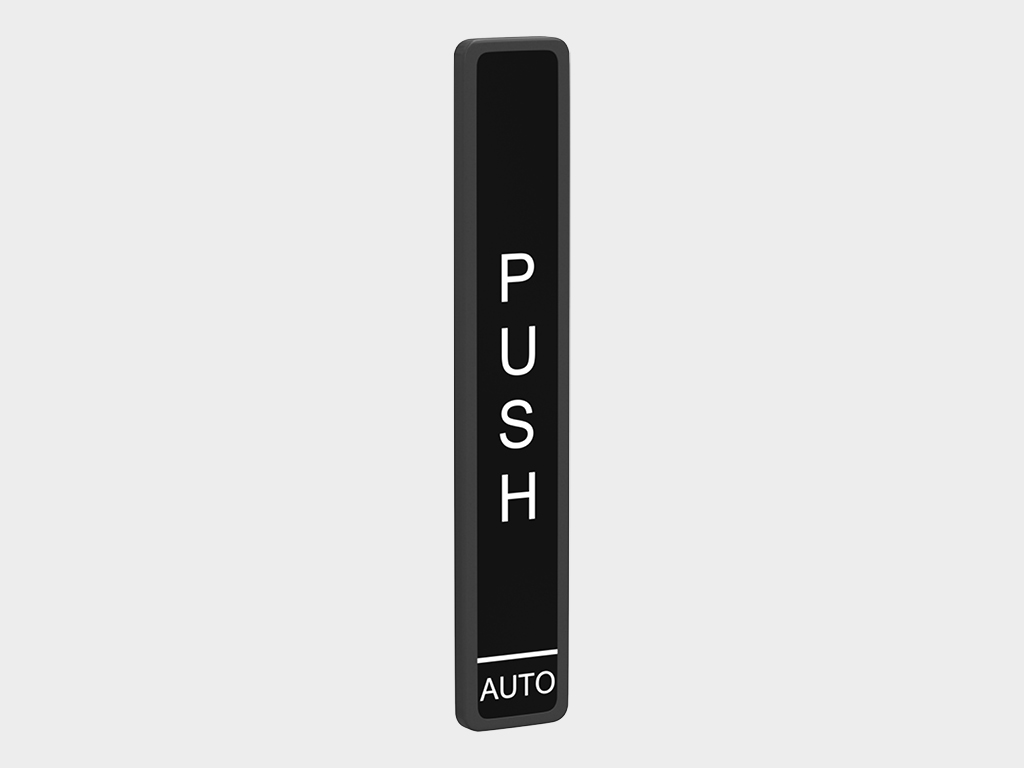

AD-30 — simsiz (tirsaqli) PUSH tugmasi. Harakat datchigi o‘rniga qo‘lda eshikni kontaktli boshqarish uchun qo‘llaniladi (tugmani bosish orqali eshik ochiladi)

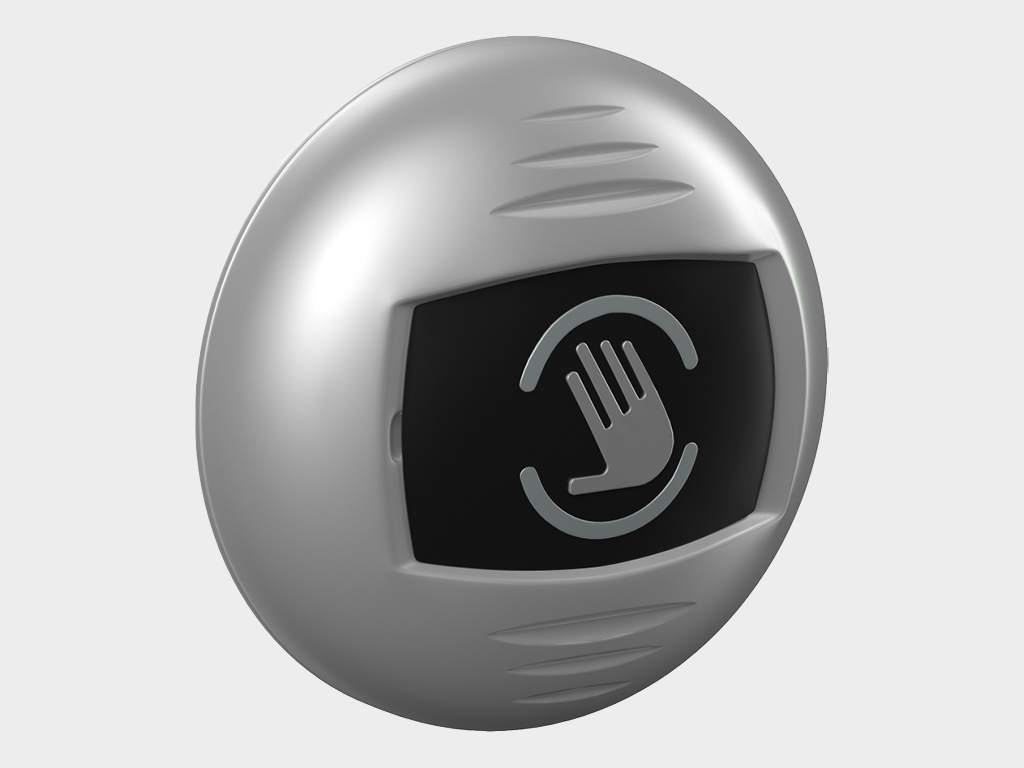

AD-31 — kontaktsiz infraqizil tugma. Harakat datchigi o‘rniga eshikni qo‘lda kontaktsiz boshqarish uchun qo‘llaniladi (1 dan 15 sm gacha masofada)

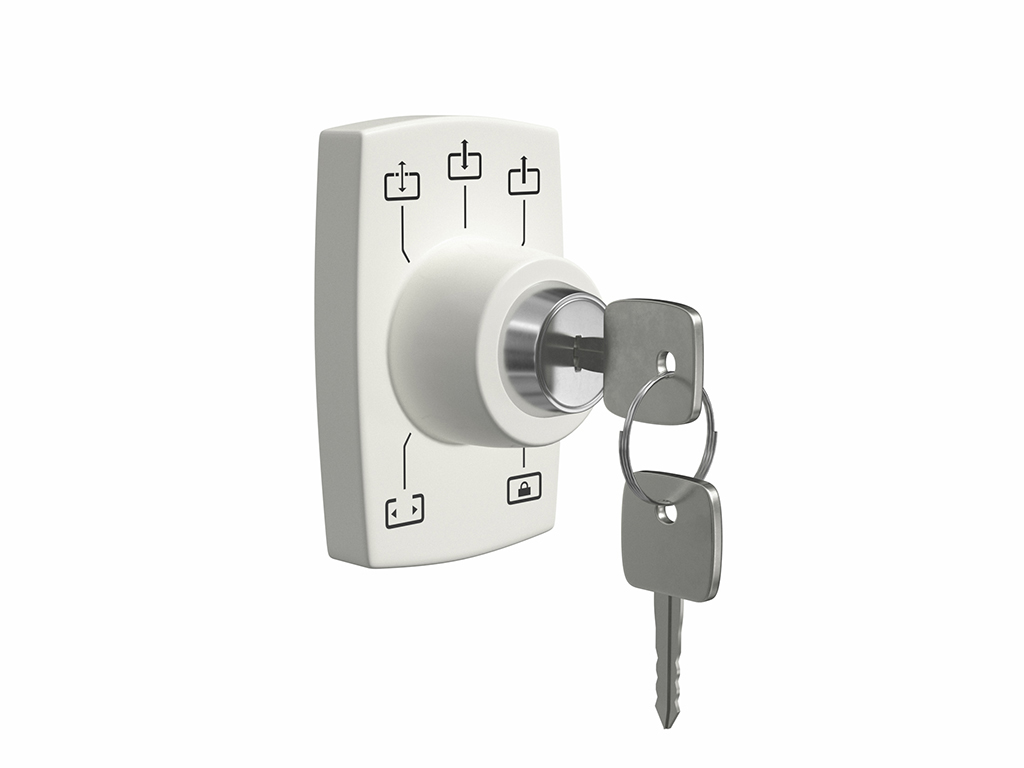

AD-32 — kalitli ish rejimlari o‘zgartirgichi (5 ta rejim). Displeyli rejim o‘zgartirgich o‘rniga qo‘llaniladi va eshikni boshqarishga cheklangan kirishni taʼminlaydi

AD-34 — harakat va xavfsizlikni birlashtiruvchi kombinatsiyalashgan datchik. Bitta korpusda mikroto‘lqinli harakat radari va eshik ostonasida xavfsizlik uchun infraqizil parda birlashtirilgan

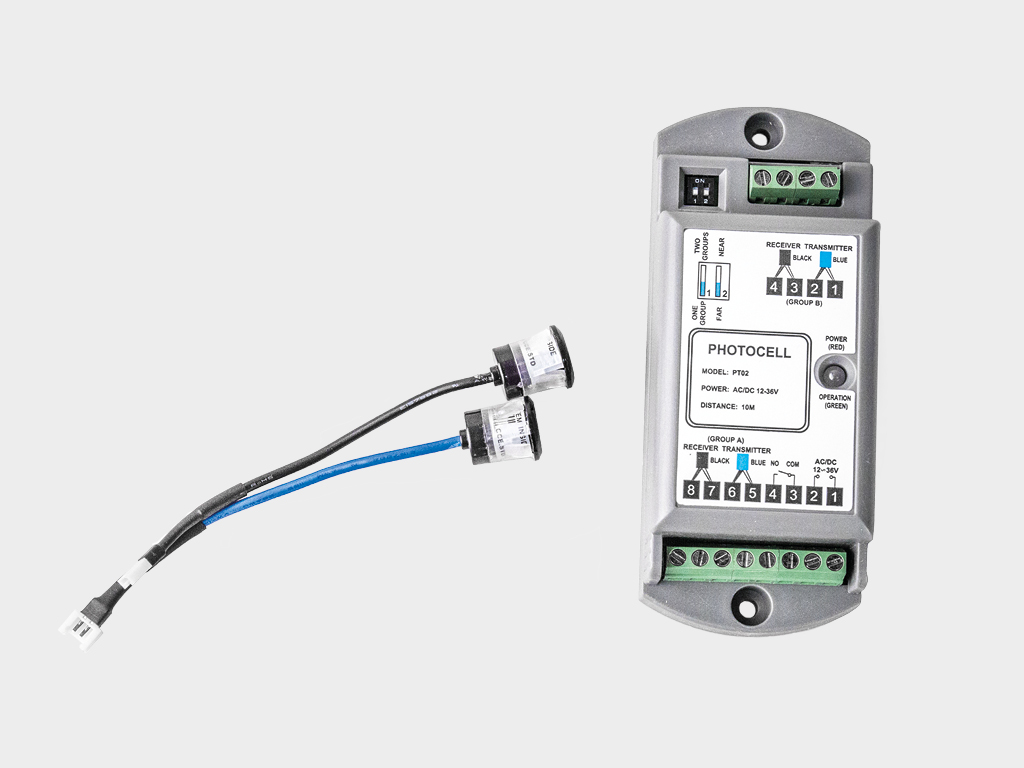

AD-09 — eshik ostonasida xavfsizlikni taʼminlovchi fotoelementlar to‘plami

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

1540 dan 6200 gacha

Высота проема, мм

2205 dan 4000 gacha

Притолока, мм

shart emas

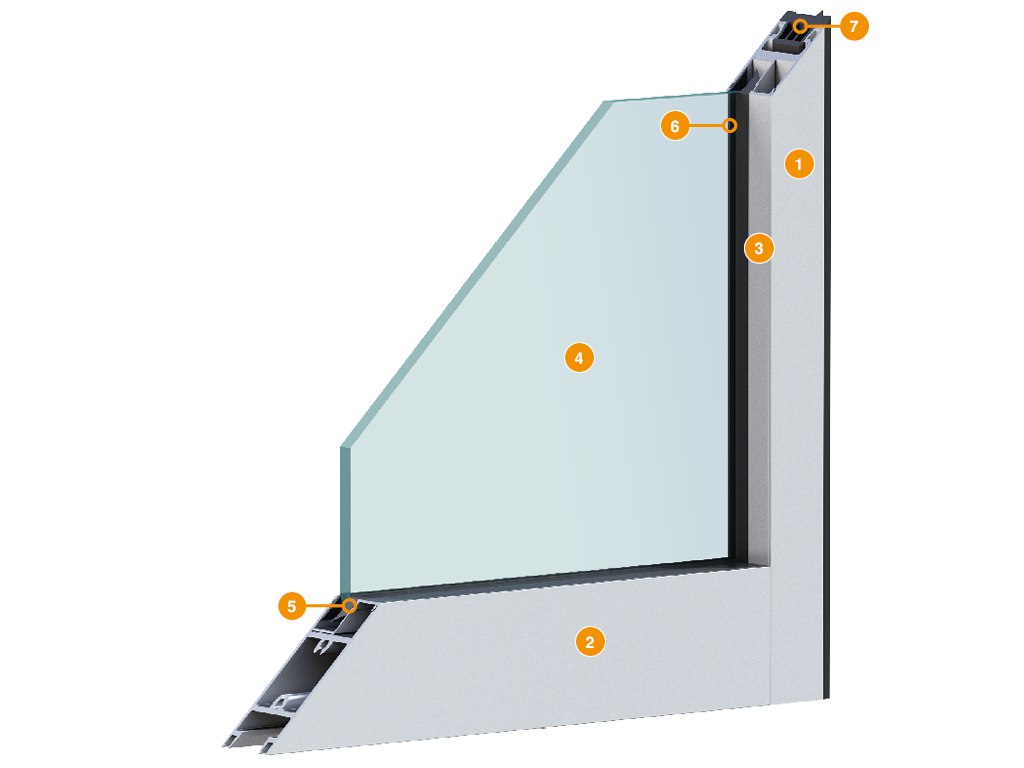

Vertikal yaratish profili
Gorizontal yaratish profili
Shtapik
To‘ldirish 8, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki muhr
Tashqi muhr
Markaziy muhr

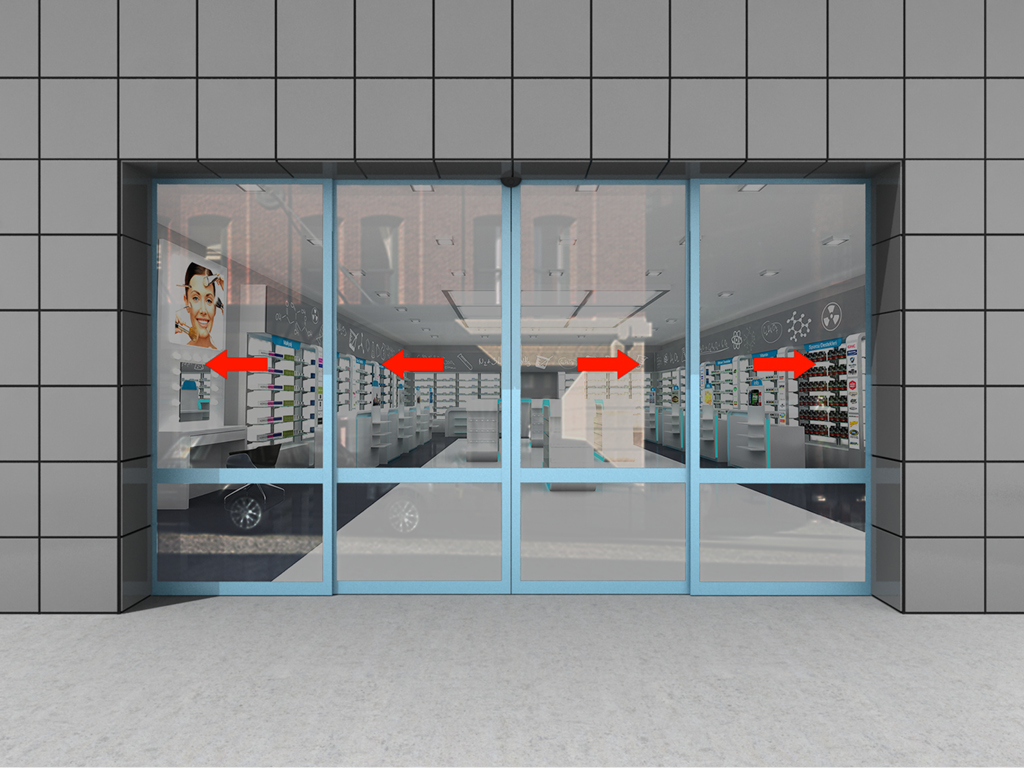

Teleskopik eshik (ikkala tomonlama)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1200 dan 4000 gacha
H, мм Высота проема	1700 dan 3000 gacha

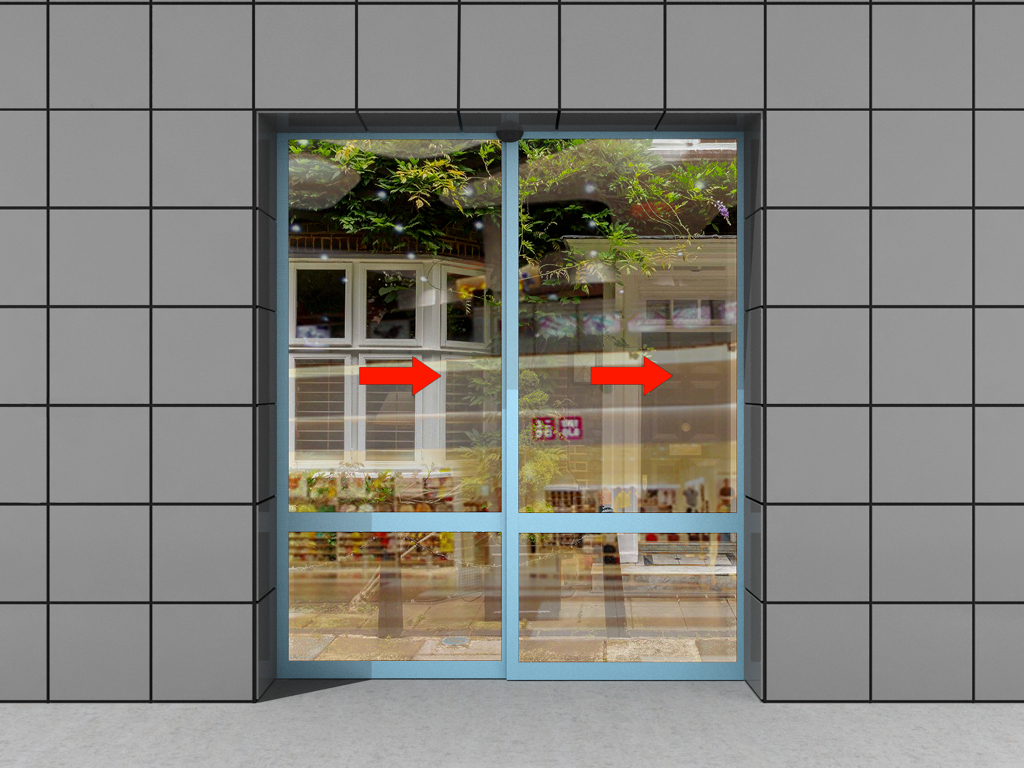

Teleskopik eshik bir tomonlama (chapga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	900 dan 3000 gacha
H, мм Высота проема	1700 dan 3000 gacha

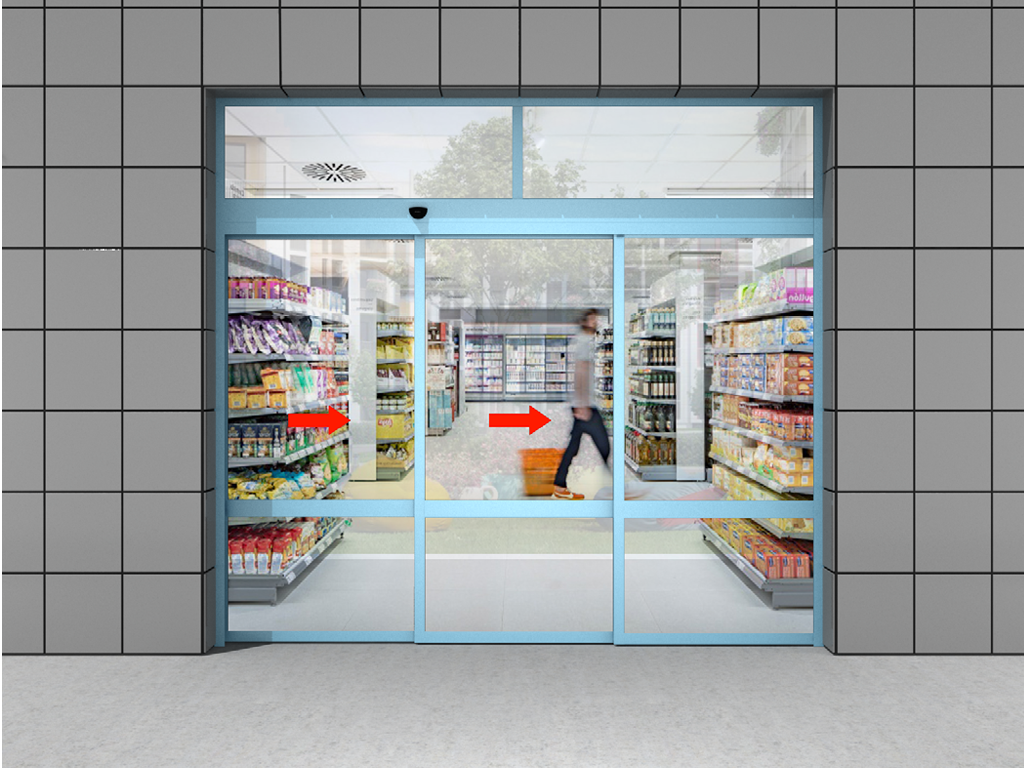

Teleskopik eshik bir tomonlama (chapga ochiladigan) framuqasi va harakatsiz yaratqichi bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1540 dan 6200 gacha
H, мм Высота проема	2205 dan 4000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 yoki 9	Yengillashtirilgan eshik yaprog‘i
Максимальная высота, м	4
Максимальный вес створки, кг.	2 × 100/4 × 90	Bir tomonlama/ikki tomonlama teleskopik eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Kunduz-tun ishlash uchun, intensiv o‘tish

1. Eshikning elektroprivodli ramkasini binoning tashqi tomonidan, ko‘chadan o‘rnatish qat'iyan man etiladi.

2. Eshik yaproqlarini qo‘lda ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Eshik yaproqlarini qo‘lda ochish va yopish jarayonida katta kuch sarflamang. Eshik yaproqlarini keskin itarib ochishga yo‘l qo‘yilmaydi.

4. Bolalar va hayvonlar eshik yaproqlari ochish/yopish zonasida uzoq vaqt bo‘lmasligi uchun nazorat qiling.

5. Yaprog‘i bloklangan eshiklarni qo‘l bilan surishga, barmoqlar yoki boshqa ob'ektlarni harakatlanuvchi yaproq va pol orasidagi bo‘shliqqa solishga qat'iyan yo‘l qo‘yilmaydi, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik yaproqlariga o‘tishda zarbalar bermang va ularning ochilishiga yoki yopilishiga halaqit bermang. Eshik yaproqlarining harakat zonasida yugurishga yoki turishga yo‘l qo‘yilmaydi.

7. Eshik yaproqlari harakatlanayotgan paytda ularning yo‘lida tashqi ob'ektlar va axlat bo‘lmasligini nazorat qiling: bu narsalar eshik yaproqlarining qiyshayishiga, to‘silishiga va avtomatika tizimining ishlashdan chiqishiga olib kelishi mumkin.

8. Yo‘riqnomalar va rulonli makaralarni ifloslantirmang, chunki bu eshik yaproqlarining silliq harakatlanishiga, ularning to‘silishiga va elektroprivodning ishlamay qolishiga olib kelishi mumkin.

9. Avtomatik eshik yaproqlari ochish/yopish tsikllari davomida eshik ochiq yoki yopiq holatiga yetganda, ularning to‘liq to‘xtashini ta'minlash bilan, yo‘riqnomalar bo‘ylab silliq harakatlanishi kerak.

10. Eshikni fotoelementlar yoki infraqizil (IK) parda shaklida xavfsizlik elementlari o‘rnatilmasdan ishlatish qat'iyan man etiladi.

Упаковка в картон	Характеристики упаковки
	Yog‘och palet, pastki qismida polistirol bloklar bilan. Profilning atrofida go‘frokarton varaqasi bilan o‘rab, ПП-lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Upakovka — bu profilalarning pufakli plyonka bilan o‘ralgan va logotipli skotch bilan mustahkamlangan shaklidir. Bir upakovkaning og‘irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakli plyonkaga o‘ralgan profil paketlari polistirol ramkadan yasalgan paletaga joylashtiriladi va skotch bilan mustahkamlanadi

Qo‘shimcha tavsif chop etish

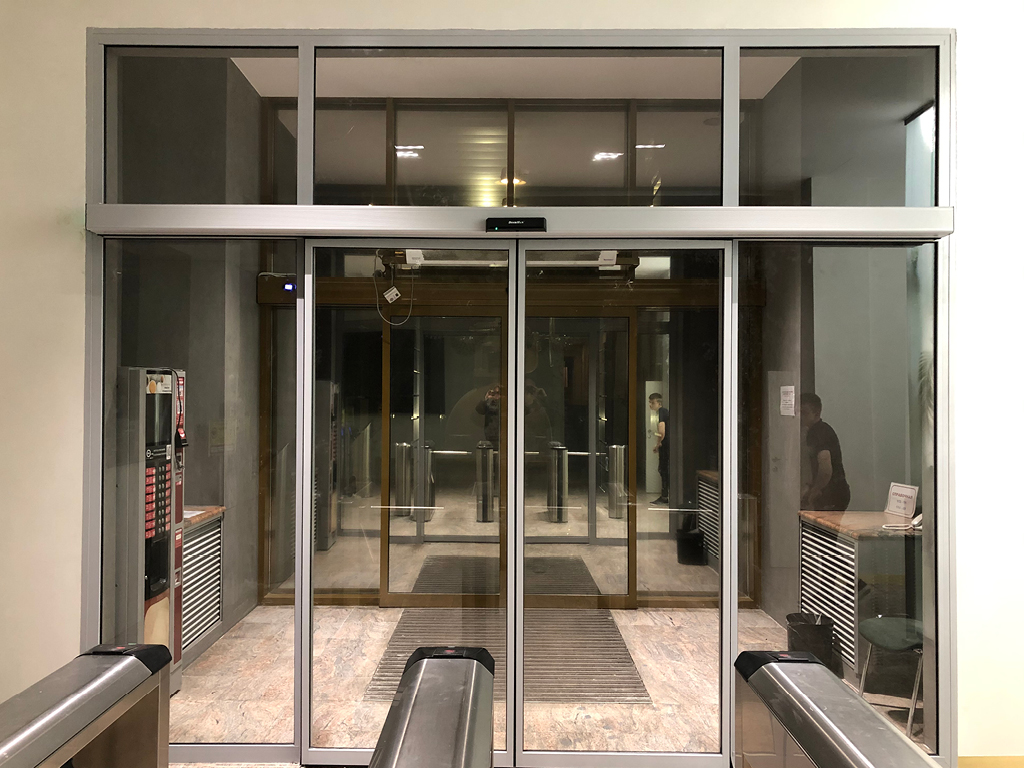

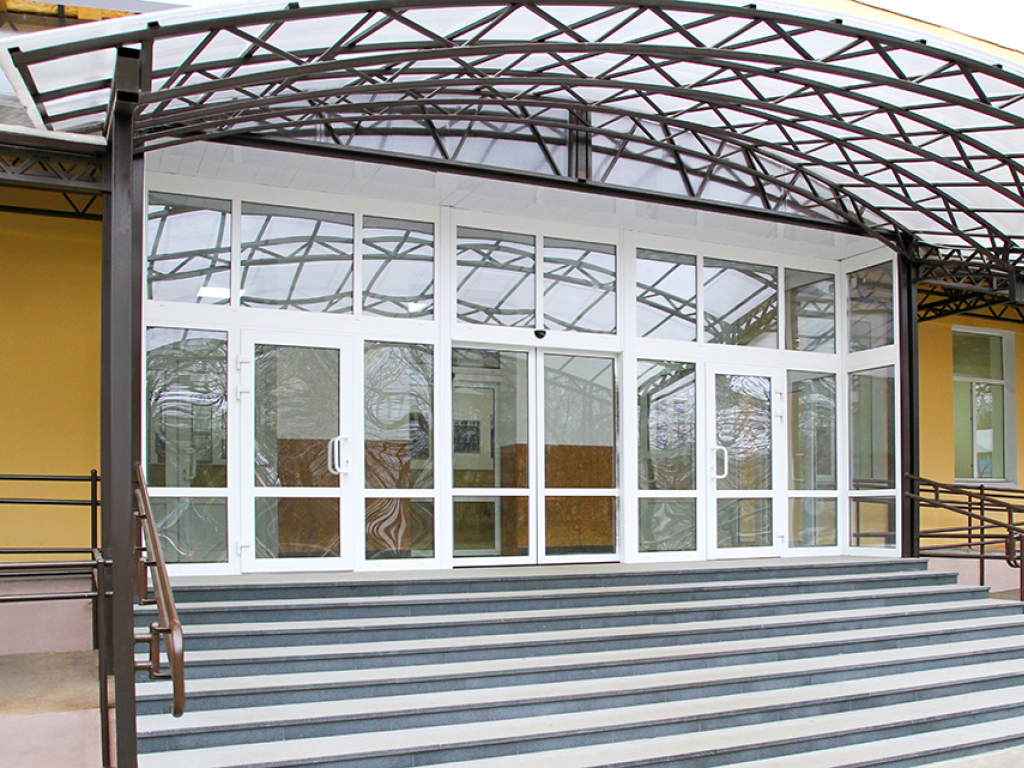

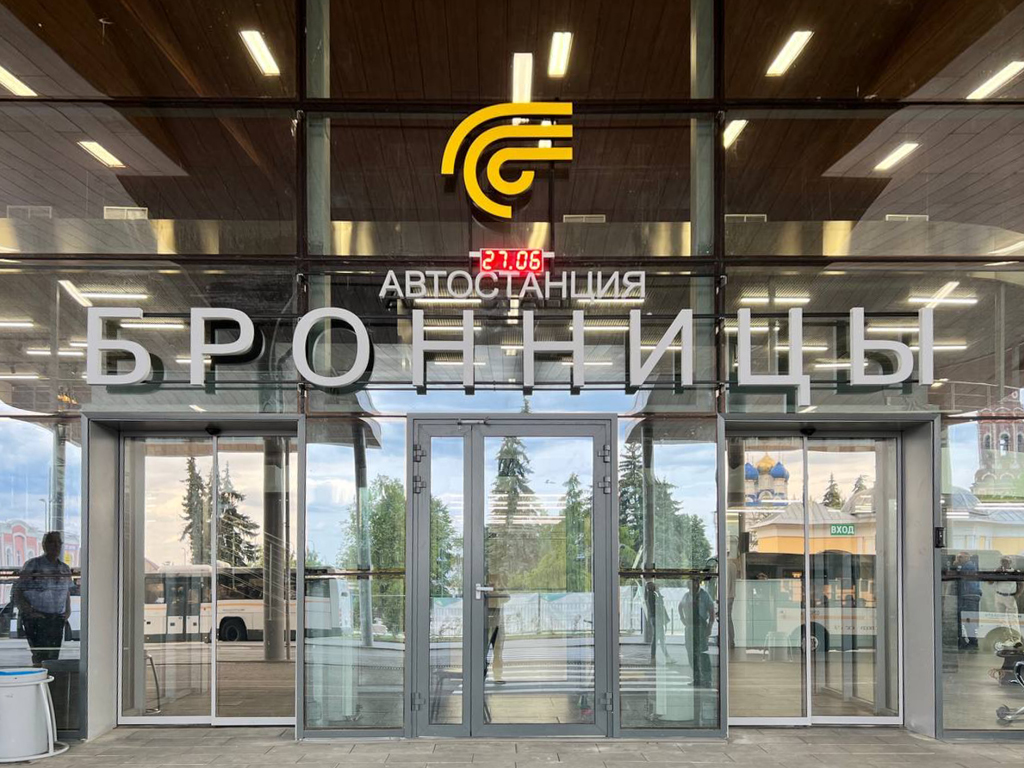

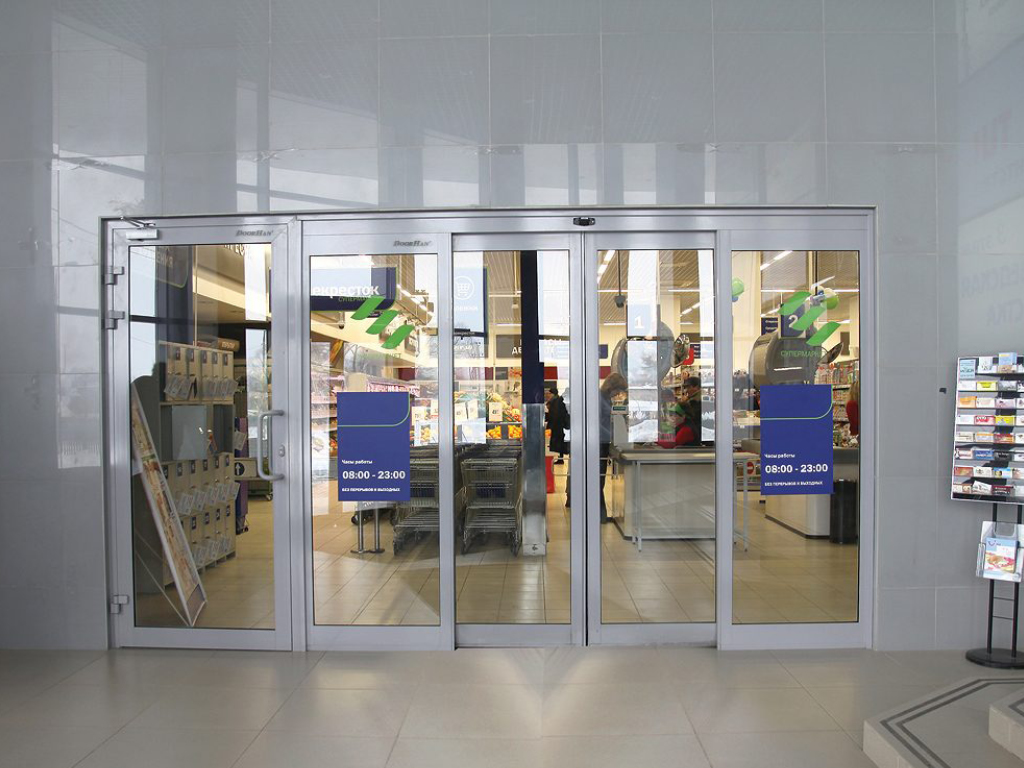

Surtma eshiklarni nafaqat alohida, balki binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

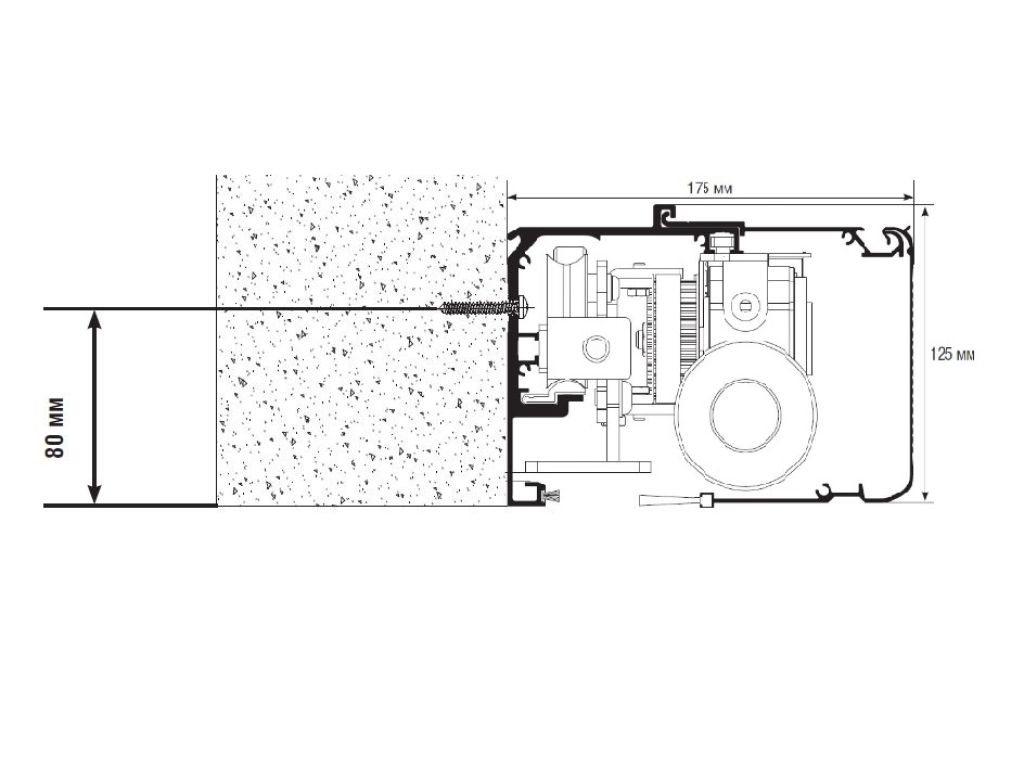

Avtomatik eshikning qutisini o‘tkazish joyiga o‘rnatish

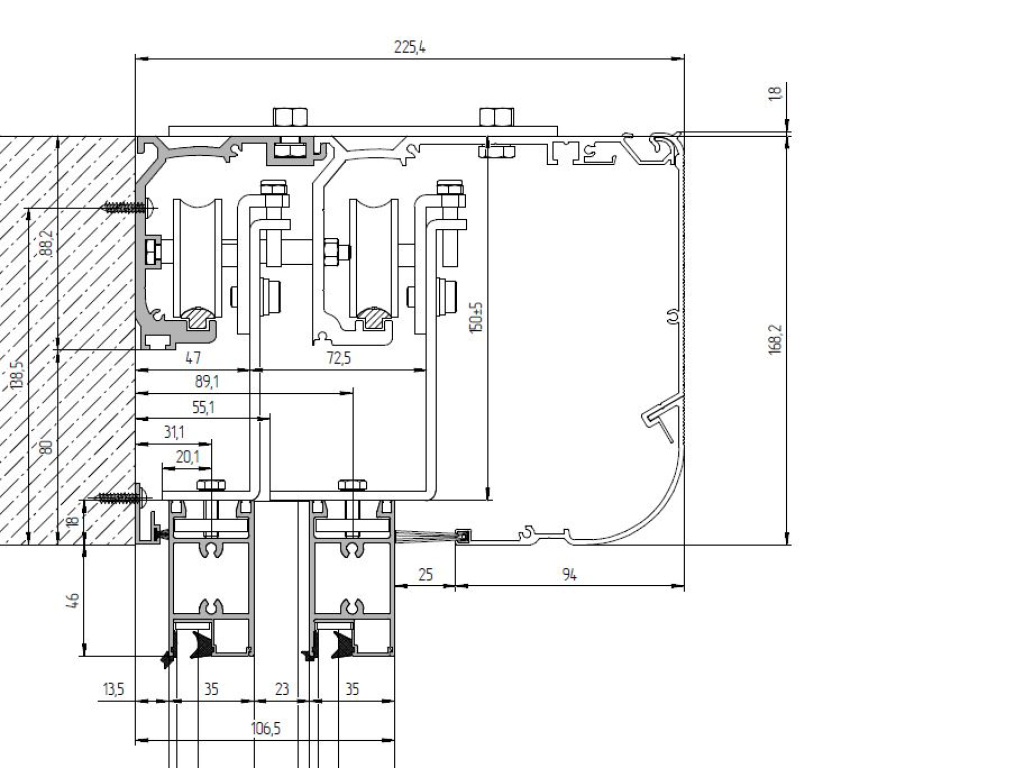

Teleskopik eshikning qutisini o‘tkazish joyiga o‘rnatish

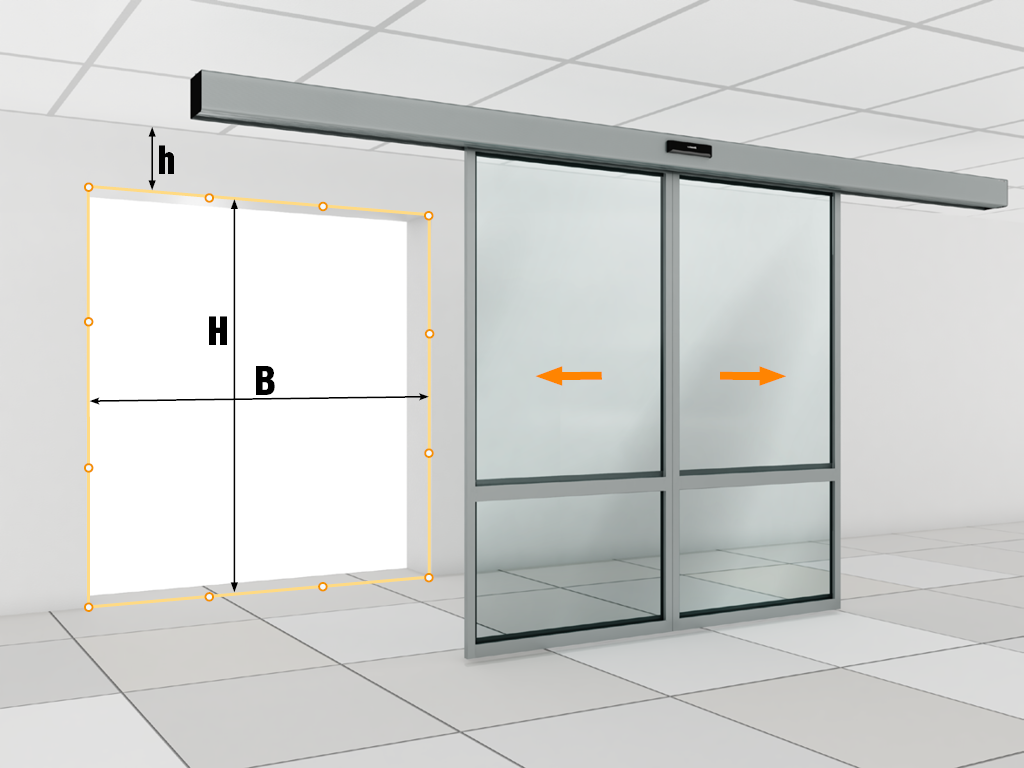

O‘tkazish joyi parametrlari: N — o‘tkazish joyining balandligi (toza poldan o‘tkazish joyining yuqori qismiga qadar o‘lchov); B — o‘tkazish joyining kengligi (chap tomondan o‘ng tomonga qadar o‘lchov); h — yuqori to‘siq balandligi (o‘tkazish joyining yuqori qismidan shiftgacha bo‘lgan masofa). Yuqori to‘siq, o‘tkazish joyining kengligi va balandligini o‘lchash kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov doimo eng kichik qiymatga asoslanadi.
Konstruktsiyani sifatli o‘rnatish va keyingi ishonchli ishlashini ta'minlash uchun xonaning o‘tkazish joyini tayyorlash zarur. O‘tkazish joyining tozaligi bo‘yicha ma'lum talablar mavjud: O‘tkazish joyi to‘g‘ri burchakli bo‘lishi kerak. Ramka yuzasi tekis va silliq bo‘lishi kerak, shpatlyovka aralashmalari va yoriqlar mavjud bo‘lmasligi kerak. Pol yuzasi tekis, gorizontal bo‘lishi kerak, chiqindilar va çukurlar mavjud bo‘lmasligi kerak. 1 metrga 1 mm gacha bo‘lgan og‘ish ruxsat etiladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 metrga 1 mm gacha bo‘lgan og‘ish ruxsat etiladi. Agar o‘tkazish joylari yuqoridagi talablar bo‘yicha og‘ishlar bilan tayyorlangan bo‘lsa, o‘lchovlarni olishdan va o‘rnatishni boshlashdan oldin, ushbu og‘ishlarni bartaraf etish zarur. Yuqori to‘siq va yon devorlar bir tekislikda bo‘lishi kerak. O‘tkazish joyining ramkasi poydevorli konstruktsiya, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"Avtomatik surtma eshik AD-SP privodi bilan" qo‘llanmasi

PDF

"Teleskopik eshik AD-SP-TELESCOPE privodi bilan" qo‘llanmasi

PDF

Avtomatik/teleskopik eshiklar uchun yengil yaproqlarni yig‘ish bo‘yicha qo‘llanma

PDF

"Antipanika" yaproqlari (ochilish funksiyasi bilan) avtomatik eshiklar uchun yig‘ish bo‘yicha qo‘llanma

PDF

Framuga va avtomatik eshik bilan konstruktsiyalarni yig‘ish bo‘yicha qo‘llanma

PDF

Kombinatsiyalashgan harakat va xavfsizlik datchigi AD-34 sozlash bo‘yicha qo‘llanma

PDF

Ostonani tayyorlash va o‘rnatish talablariga oid qo‘llanma

PDF

Avtomatik surtma eshik pasporti / AD-SP / AD-SP-TELESCOPE privodi

PDF

Alyuminiy profiliga muvofiqlik sertifikati

PDF

Avtomatik eshiklar uchun privodlarga muvofiqlik deklaratsiyasi

PDF

Profil va asosiy eshik yaprog‘i to‘plamining katalogi (arxiv)

PDF

DWG

Avtomatik eshiklar uchun profil va to‘plamlar katalogi, yengil yaproqlar bilan

PDF

Teleskopik eshiklar uchun profil va to‘plamlar katalogi, yengil yaproqlar bilan

PDF

Avtomatik eshik "antipanika" uchun profil va to‘plamlar katalogi

PDF

Kafolat majburiyatlari chop etish

Mijozga tizimning to‘liq jihozlanishi uchun 2 yil davomida kafolat taqdim etiladi, agar ekspluatatsiya shartlari bajarilgan bo‘lsa, yuklash sanasidan boshlab.

Yangi mahsulotlar

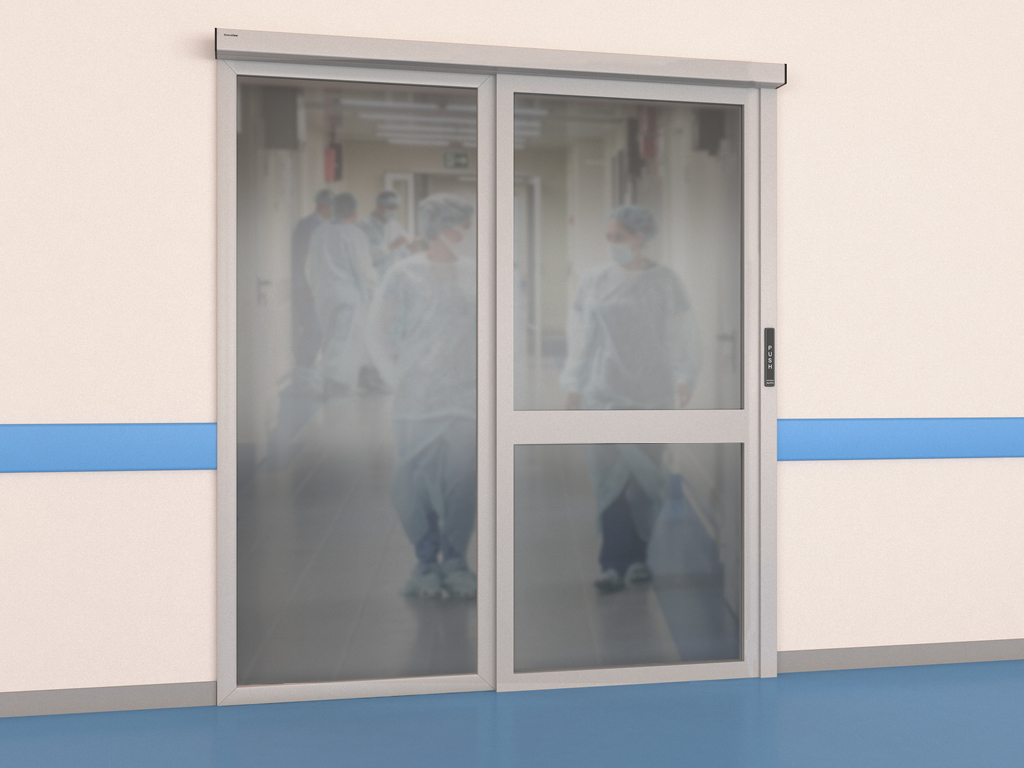

AD-30 simsiz (tirsakli) tugmasi eshikni qo‘lda ochish uchun mo‘ljallangan bo‘lib, u nafaqat toza xonalar (operatsion va laboratoriya bloklari), balki ofis va savdo binolarida ham qo‘llaniladi.

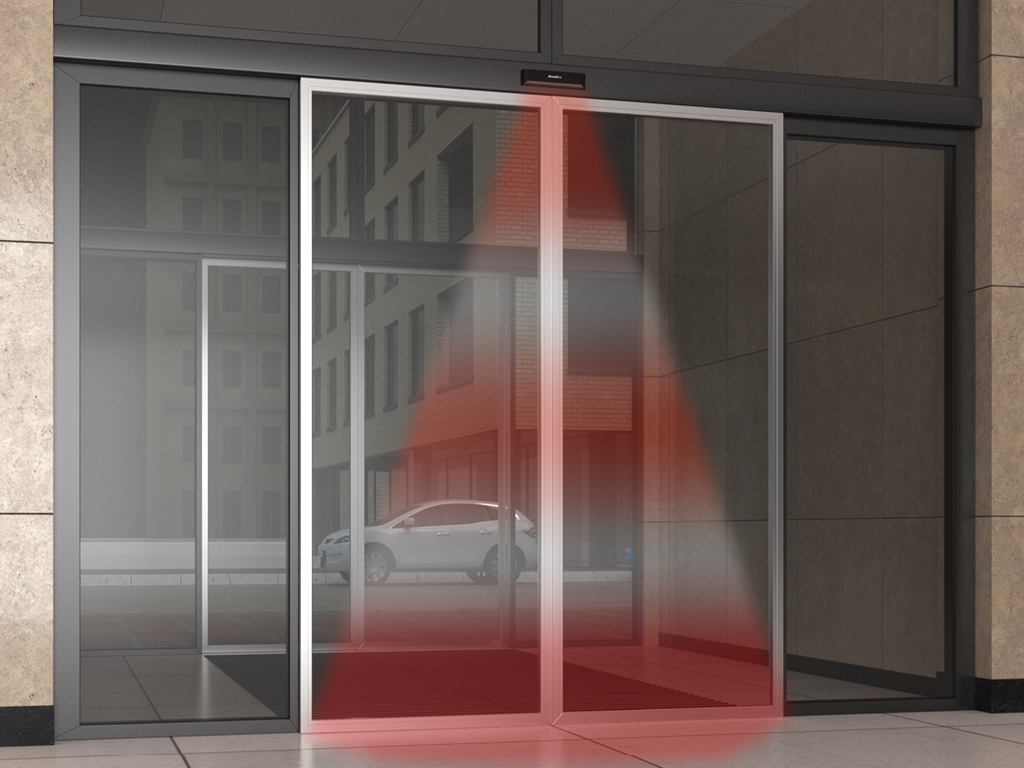

AD-34 datchigi — kombinatsiyalashgan turdagi qurilma bo‘lib, u bitta korpusda harakatni aniqlovchi mikroto‘lqinli radar datchigi va infraqizil mavjudlik pardasini birlashtiradi. Ushbu datchik AD-SP privodi bilan jihozlangan avtomatik surtma eshik tarkibida xavfsizlik fotoelementlar juftligi o‘rniga yoki ular bilan birgalikda ishlashi mumkin.
