DH-F50 ustun-to‘sinli fasad tizimi — DoorHan alyuminiy profillari

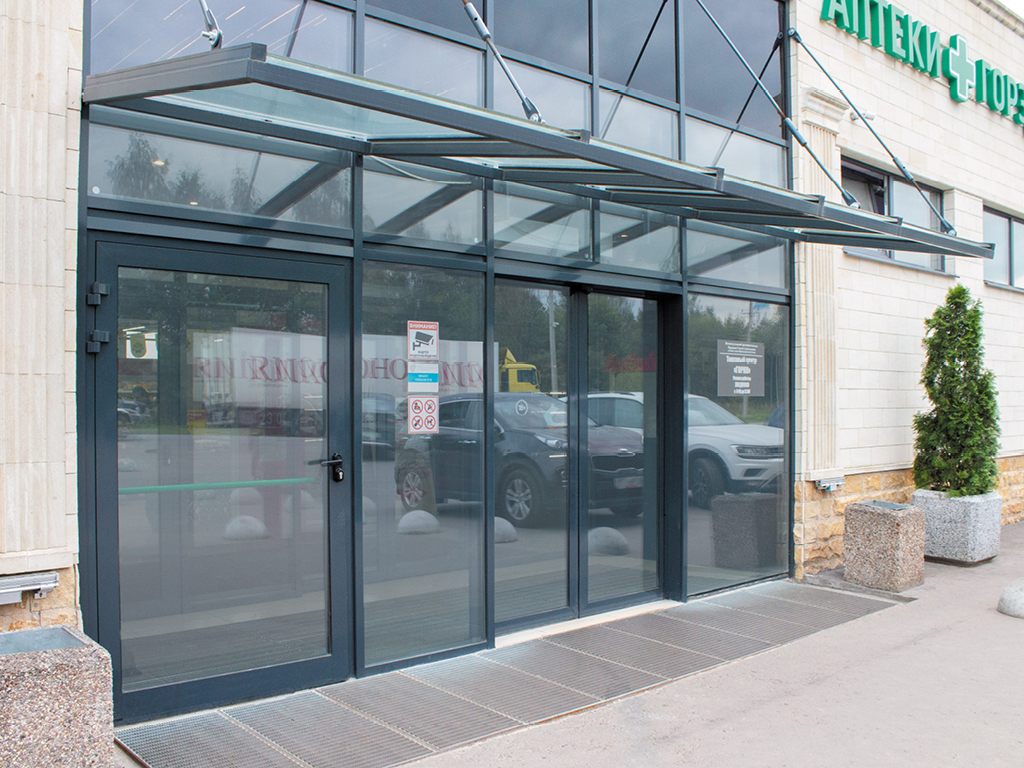

DH-F50 alyuminiy profillar tizimi yorug‘lik o‘tkazuvchi to‘siq konstruksiyalarni tayyorlashda qo‘llaniladi: vertikal osma fasadlar, o‘rnatiladigan vitraj konstruksiyalar, shuningdek, tomlarning qiyshiq konstruksiyalari, oddiy shakldagi qishki bog‘lar, zenit fonarlari, turli shakl va murakkablikdagi gumbazlar. Fasadlar turar joy binolari, savdo-ko‘ngilochar, ko‘rgazma va biznes markazlari, shuningdek, xususiy sektorda qurilishda qo‘llaniladi.

Qo'llanilish sohasi:

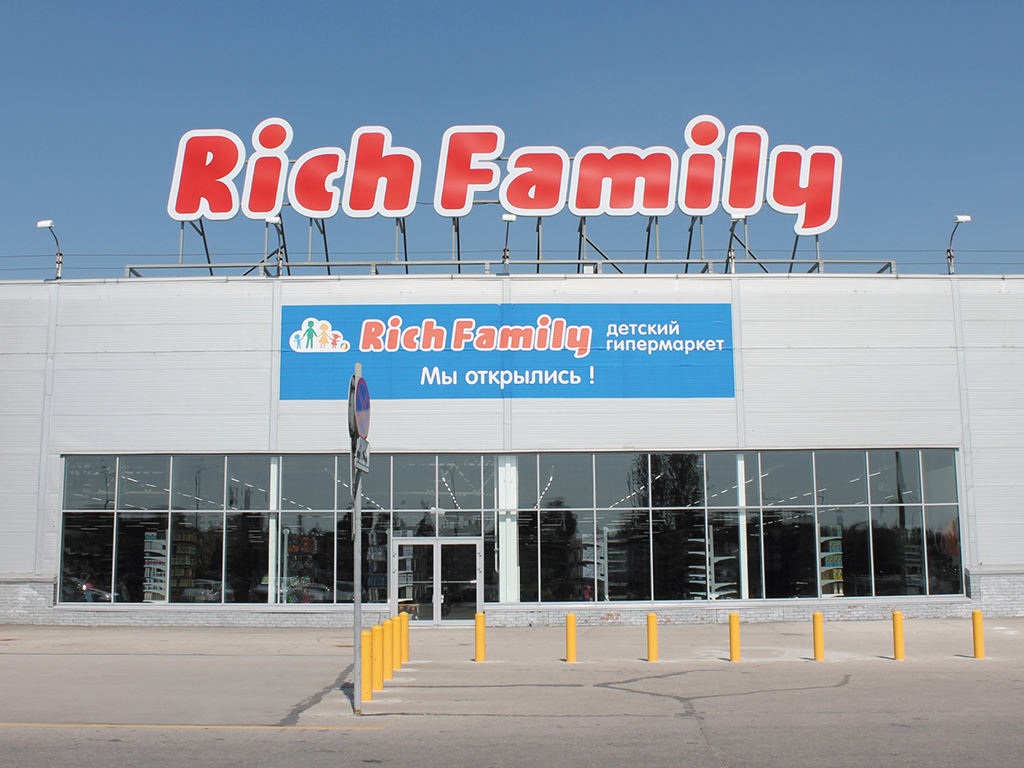

Turar joy binolari, savdo-ko‘ngilochar, ko‘rgazma va biznes markazlari

Xususiy uy-joy mulklari

Montaj bilan buyurtma qilish

Afzalliklar

Yuqori sifat

Alyuminiy profillarini ishlab chiqarishning to‘liq sikli yakuniy mahsulot sifatini kafolatlaydi.

Rangli yechimlarning xilma-xilligi

RAL ranglar kartasi bo‘yicha istalgan rangga bo‘yash ob’ekt uchun arxitektura yechimlarining keng tanlovini ta’minlaydi.

Uzoq xizmat muddati

Korroziyaga chidamli materiallardan tayyorlangan biriktiruvchi elementlardan foydalanish mahsulotning ishonchli ekspluatatsiyasi va maksimal xizmat muddatini ta’minlaydi.

Estetik tashqi ko‘rinish

Stoyka va rigellar uchun dekorativ qopqoqlarning keng assortimenti konstruksiyaning silliq va tartibli ko‘rinishini yaratish uchun eng mos variantni tanlash imkonini beradi.

Yuqori sifat

Alyuminiy profillarini ishlab chiqarishning to‘liq sikli yakuniy mahsulot sifatini kafolatlaydi.

Rangli yechimlarning xilma-xilligi

RAL ranglar kartasi bo‘yicha istalgan rangga bo‘yash ob’ekt uchun arxitektura yechimlarining keng tanlovini ta’minlaydi.

Uzoq xizmat muddati

Korroziyaga chidamli materiallardan tayyorlangan biriktiruvchi elementlardan foydalanish mahsulotning ishonchli ekspluatatsiyasi va maksimal xizmat muddatini ta’minlaydi.

Estetik tashqi ko‘rinish

Stoyka va rigellar uchun dekorativ qopqoqlarning keng assortimenti konstruksiyaning silliq va tartibli ko‘rinishini yaratish uchun eng mos variantni tanlash imkonini beradi.

Dizayn

To‘ldirish dizayni

Standart ranglar

4 dan 56 mm gacha qalinlikdagi har qanday turdagi to‘ldirish

RAL 9003 (signal oq)

RAL 9016 (transport oq)

RAL 9006 (oq alyuminiy)

RAL 7004 (signal kulrang)

RAL 1014 (fil suyagi)

RAL 2004 (toza apelsin)

RAL 3020 (transport qizil)

RAL 3005 (sharob qizil)

RAL 6018 (sariq-yashil)

RAL 6005 (mox yashil)

RAL 7016 (antrasit kulrang)

RAL 5005 (signal ko‘k)

RAL 8017 (shokolad jigarrang)

RAL 9005 (chuqur qora)

RAL 8014 (sepia jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

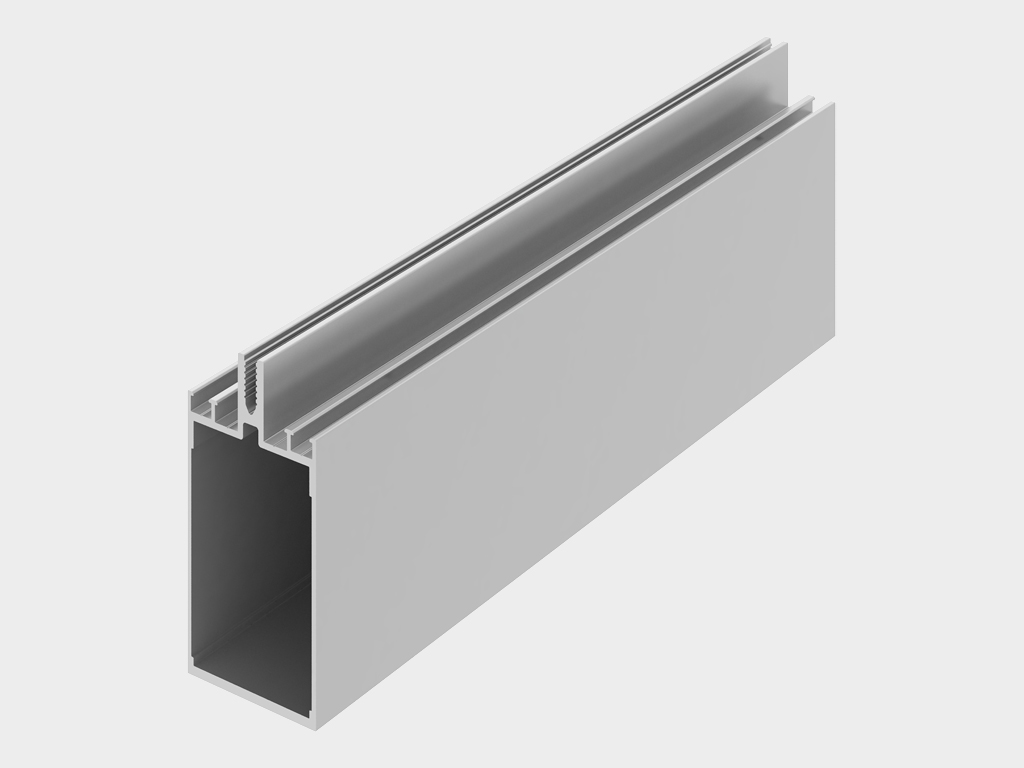

Stoyka

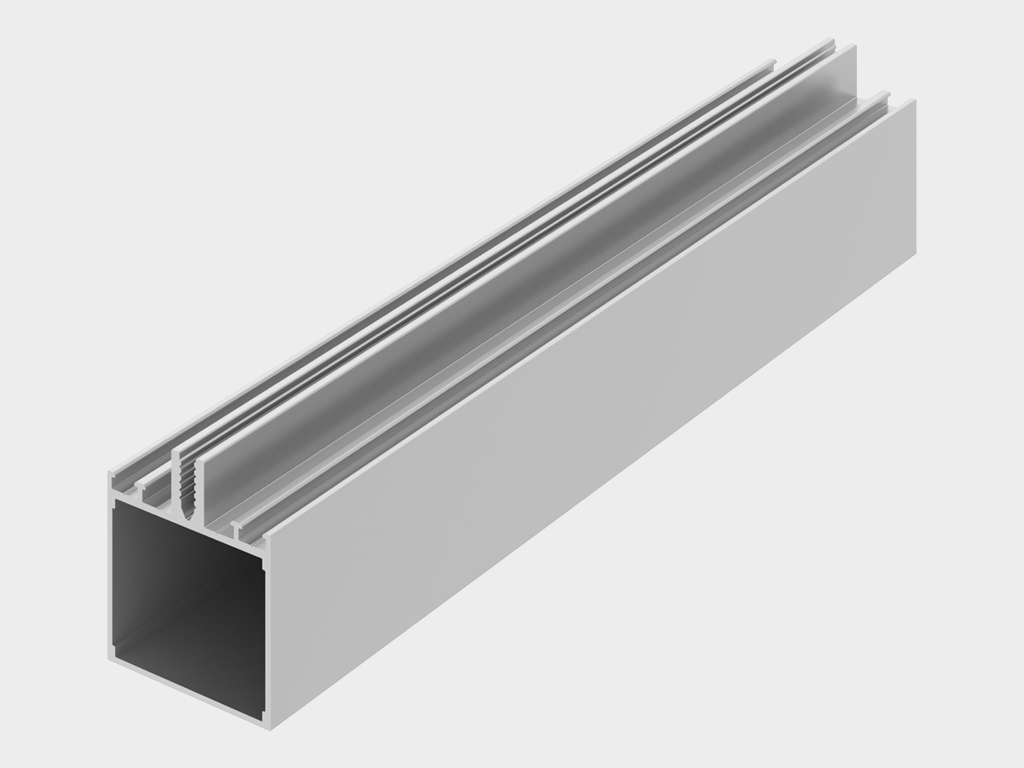

Rigel

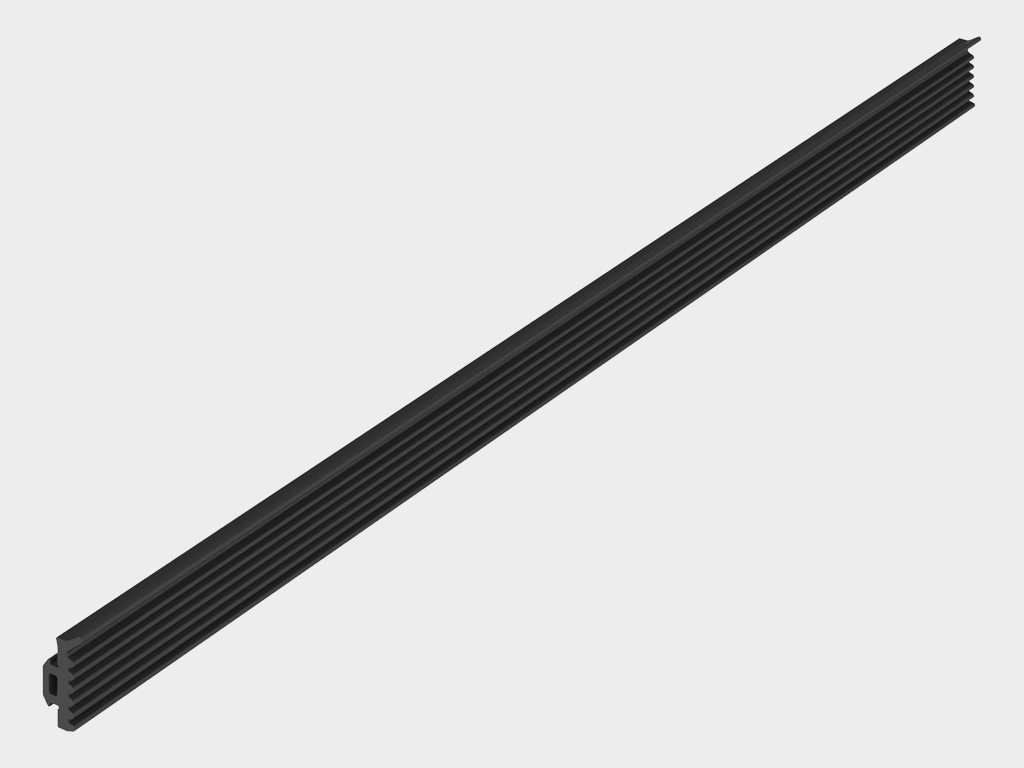

Bosuvchi lenta muhrlagichi

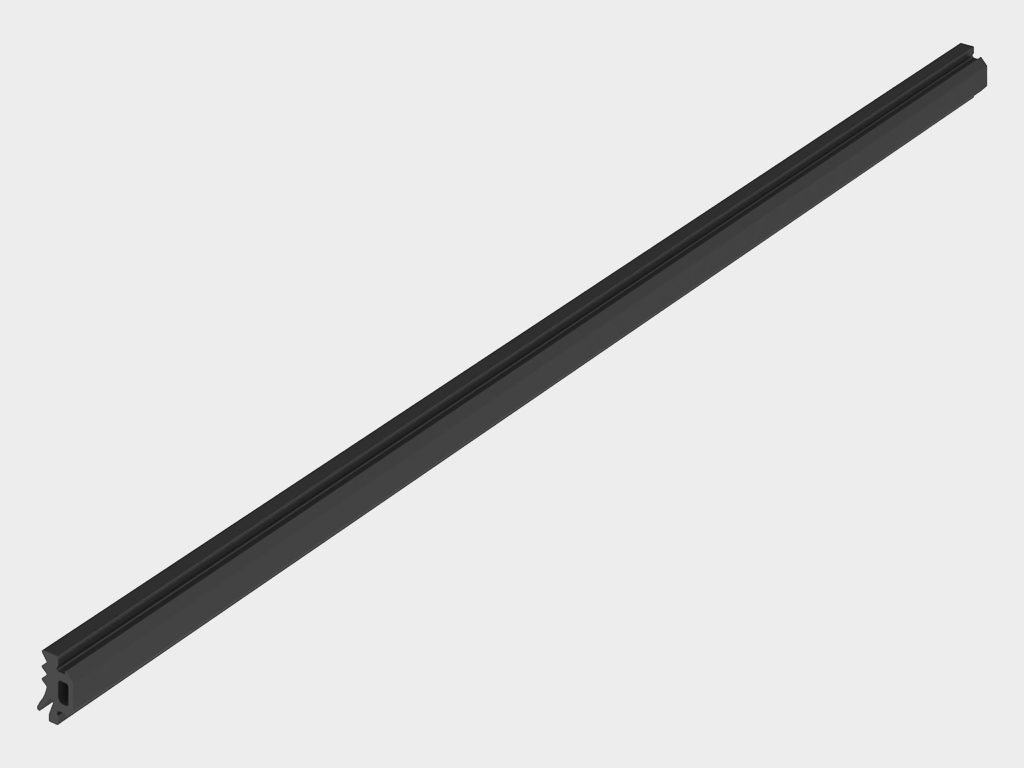

To‘ldirish osti muhrlagichi

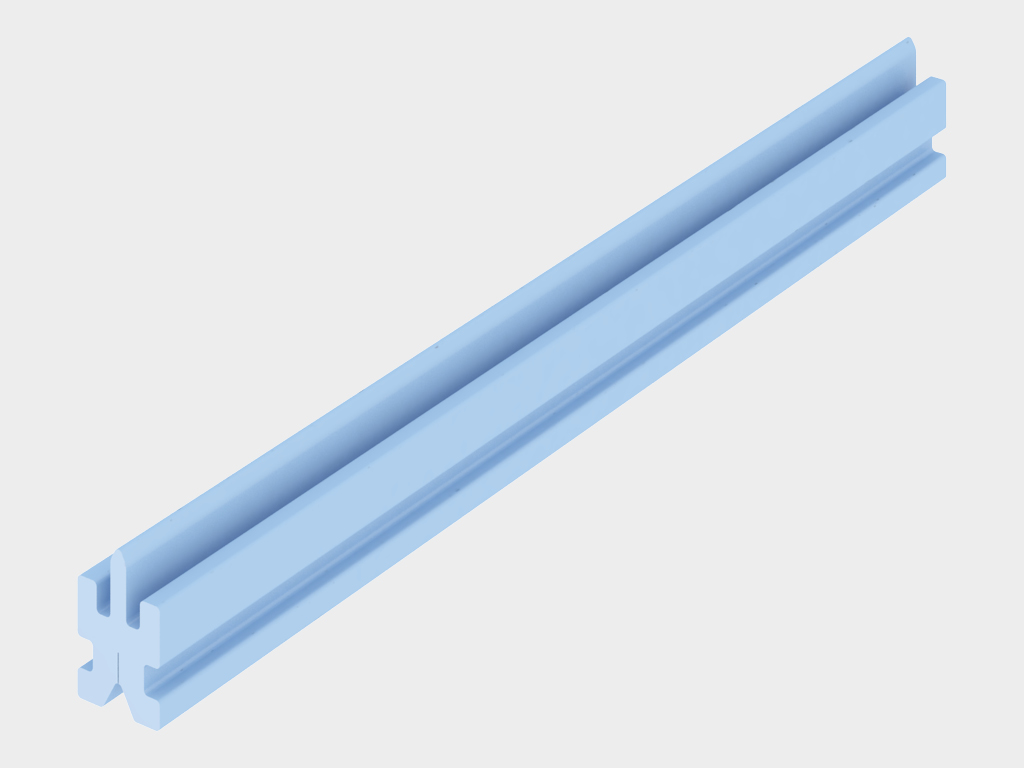

Issiqlik ko‘prigi

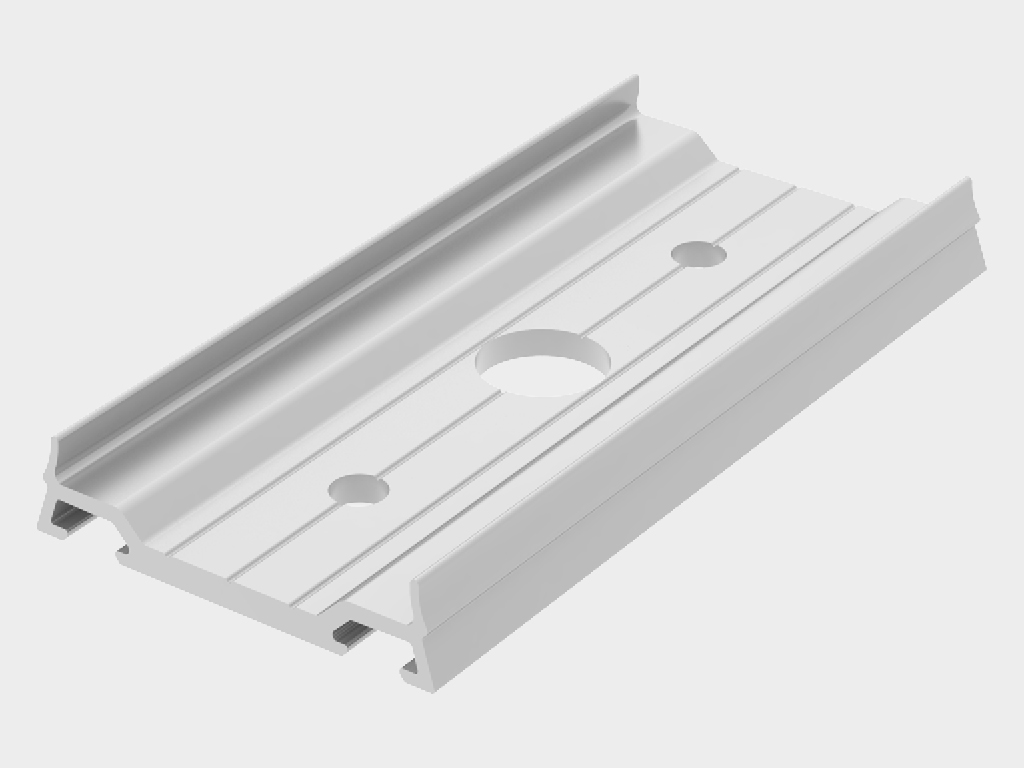

Bosuvchi lenta

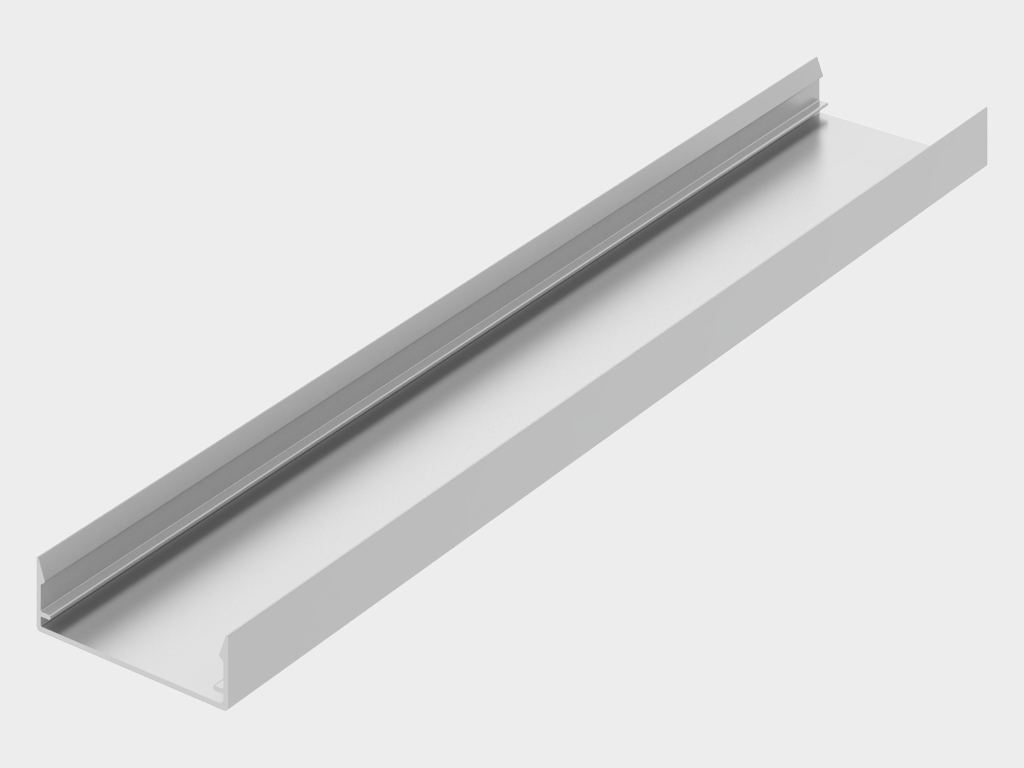

Dekorativ qopqoq

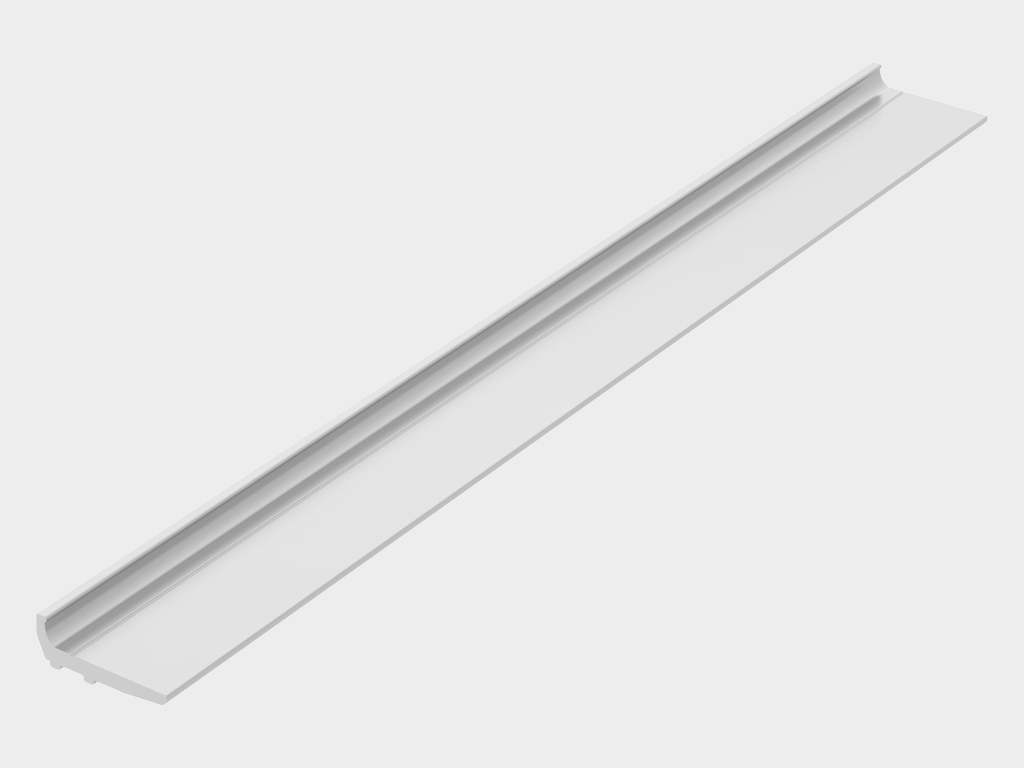

Tayanch taglik

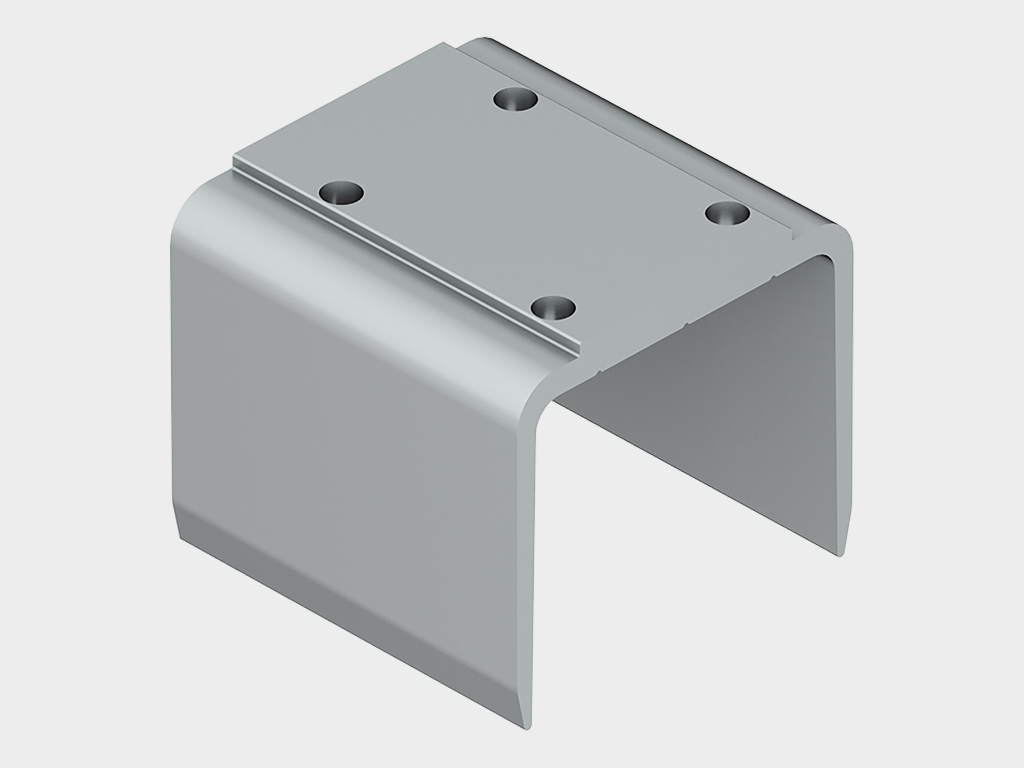

Sukhar (yoki quruq tutqich)

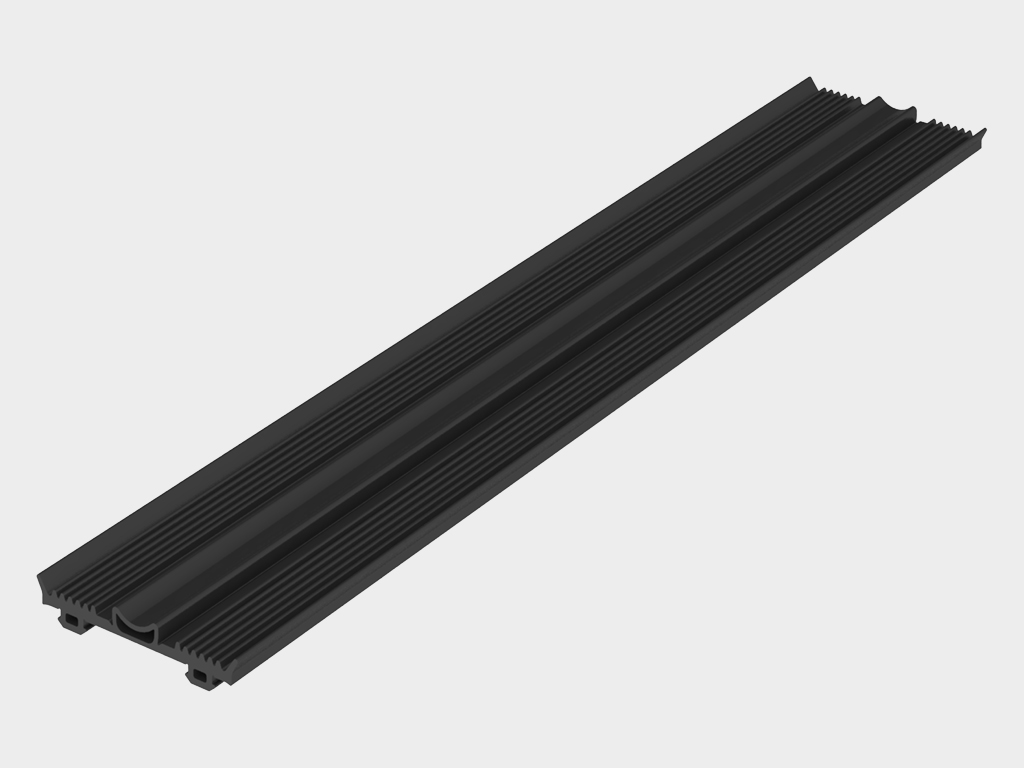

Yagona muhrlagich to‘ldirish o‘rnatilishini soddalashtiradi.

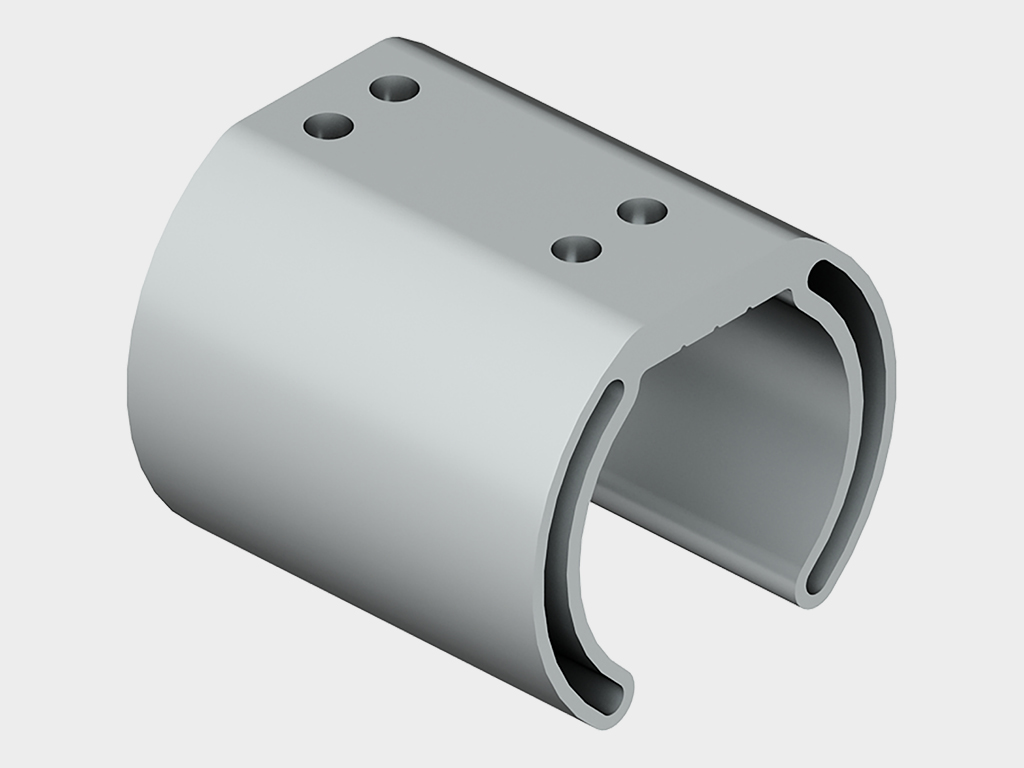

Qiyshiq suxar stoykaga nisbatan rigelni qiyshiq holda o‘rnatish imkonini beradi. Ushbu yechim konstruktsiya yaratish imkoniyatlarini kengaytiradi.

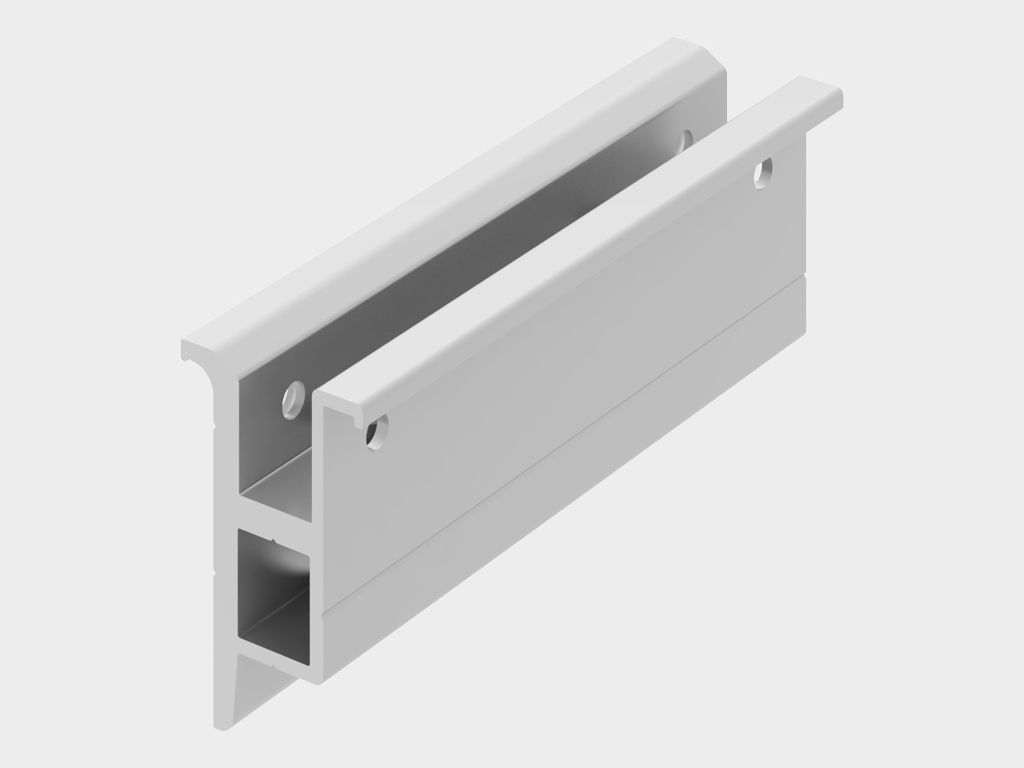

Kuchaytirilgan tayanch taglik og‘irroq to‘ldirishlarni o‘rnatishga imkon beradi.

Turli shakldagi, jumladan o‘q shaklidagi dekorativ qopqoq fasad konstruktsiyalari uchun arxitektura yechimlarini sezilarli darajada kengaytiradi.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Qadoqlash

Параметр

Показатель

Высота конструкции, м

100 gacha

Ширина конструкции, м

mijoz tomonidan belgilanadi, cheklovlar yo'q

Высота секции, мм

2500 gacha

Шаг стоек, мм

2000 gacha

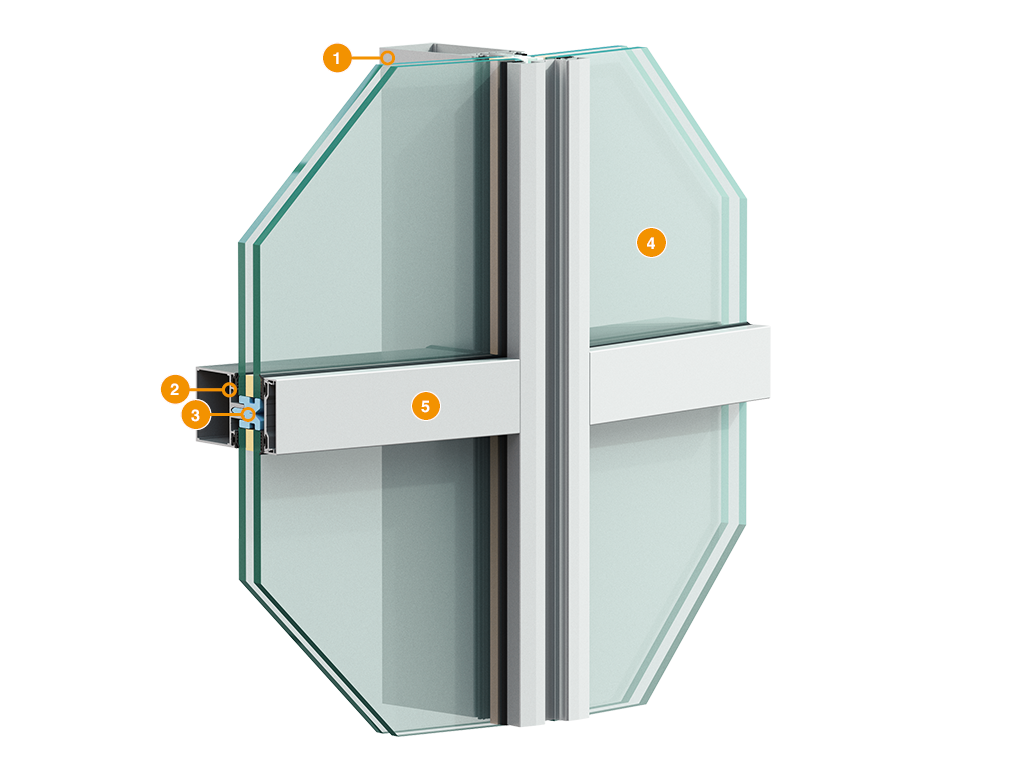

Stoyka
Muhrlagich
Issiqlik ko‘prigi
Shisha paket
Dekorativ qopqoq

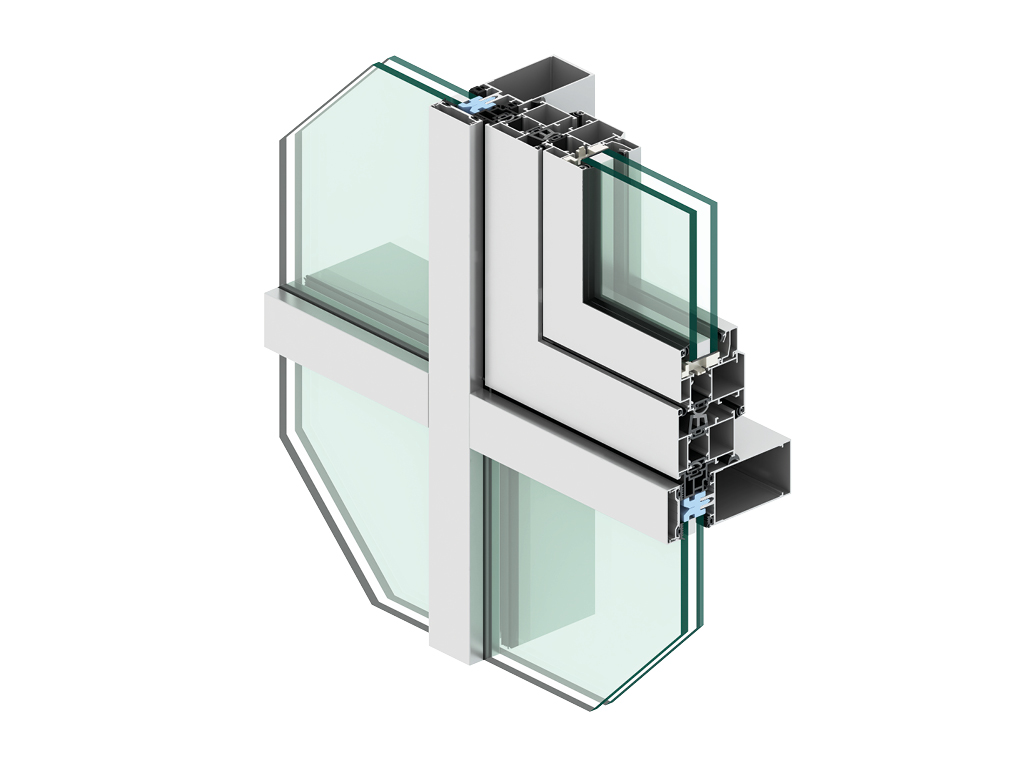

Deraza blokini integratsiyalash

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000 gacha
B, мм Ширина проема	cheklovlarsiz
H1, мм Высота секции	2500 gacha
B1, мм Шаг стоек	2000 gacha
H2, мм Высота пролета	6800 gacha

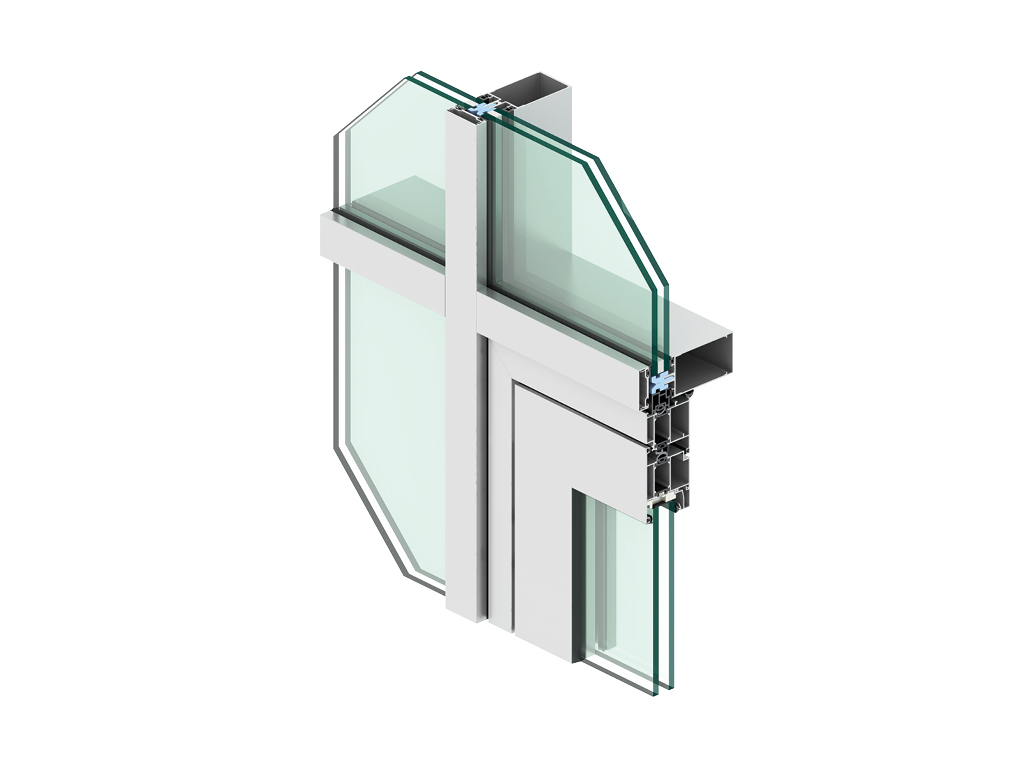

Eshik blokini integratsiyalash

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000 gacha
B, мм Ширина проема	cheklovlarsiz
H1, мм Высота секции	2500 gacha
B1, мм Шаг стоек	2000 gacha
H2, мм Высота пролета	6800 gacha

90° burchakli stoykali burilish tuguni

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000 gacha
B, мм Ширина проема	cheklovlarsiz
H1, мм Высота секции	2500 gacha
B1, мм Шаг стоек	2000 gacha
H2, мм Высота пролета	6800 gacha

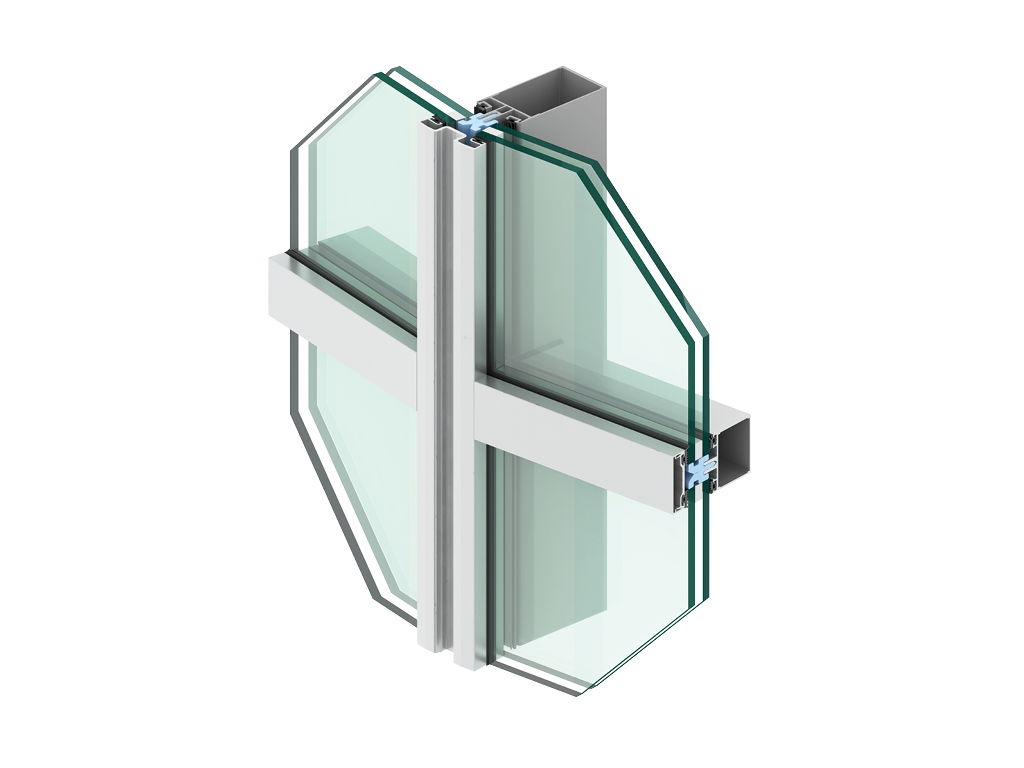

Qurilmaning istalgan burchakdagi burilish tuguni

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000 gacha
B, мм Ширина проема	cheklovlarsiz
H1, мм Высота секции	2500 gacha
B1, мм Шаг стоек	2000 gacha
H2, мм Высота пролета	6800 gacha

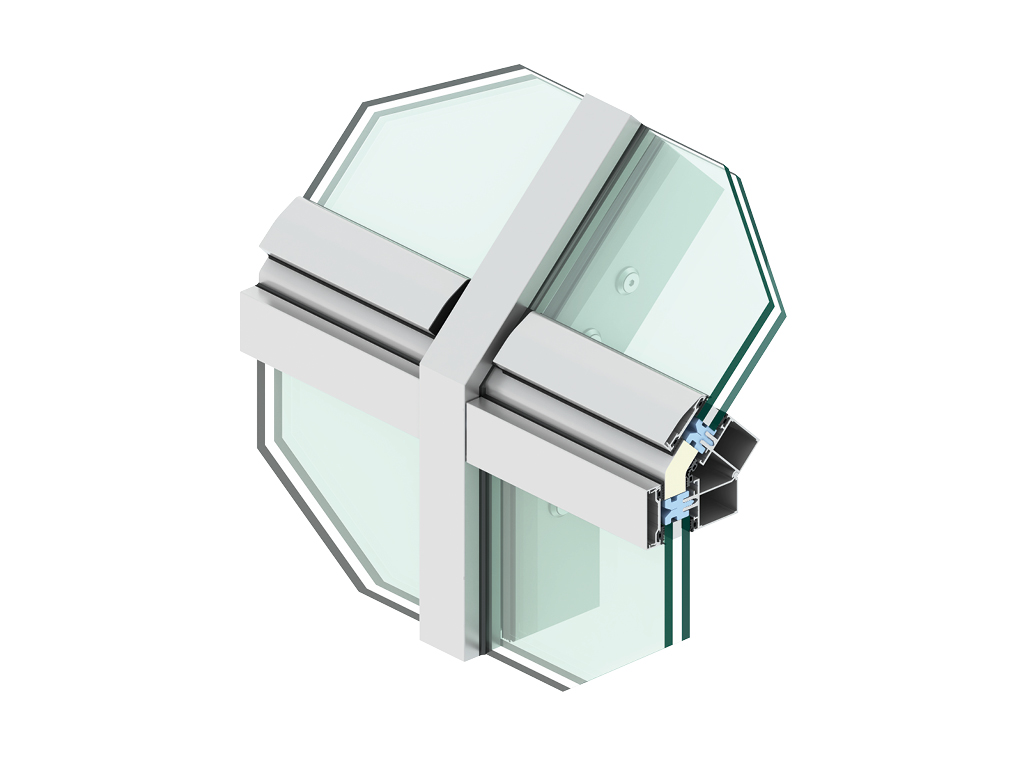

Qurilmaning egilish burilish tuguni

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000
B, мм Ширина проема	cheklovlarsiz
H1, мм Высота секции	2 500
B1, мм Шаг стоек	2 000
H2, мм Высота пролета	6 800

Параметр	Значение	Примечание
Толщина профилей, мм	50
Толщина заполнения, мм	4–56
Сдаточная длина профилей, мм	6 800	tokchalar va ustunlarning odatiy uzunligi
Состояние поставки алюминиевых профилей	AD31T1
Глубина стоек и ригелей, мм	8,5–275

Упаковка в картон	Характеристики упаковки
	Tag qismida penoplast bloklari bo‘lgan yog‘och poddon. Profillar gofrokarton list bilan o‘ralgan va PP lenta bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash — pufakchali plyonka bilan o‘ralgan va logotipli skotch bilan mahkamlab qo‘yilgan profillardan iborat. Bitta profil qadoqining og‘irligi 35 kg dan oshmaydi

Упаковка в дерево	Характеристики упаковки
	Bu — PE plyonka bilan o‘ralgan, styájka joylari va yog‘och kamarlar bilan tegishadigan qismlarida gofrokarton listlar qo‘yilgan profillardan iborat qadoqdir. Yog‘och kamarlardagi yukning umumiy og‘irligi 500 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakchali plyonka bilan o‘ralgan profil bog‘lamlari penoplastli qoplamadan tayyorlangan paletaga joylanadi va skotch bilan mahkamlanadi

Qo‘shimcha tavsif chop etish

Mahsulotlar mijozning texnik topshirig‘iga muvofiq hisoblanadi va istalgan o‘lchamlarga ega bo‘lishi mumkin.

Fasad konstruktsiyalarini hisoblash individual xarakterga ega, chunki jihozlar tanlovi va yig‘ilish tugunlari bevosita hisoblanayotgan obyekt parametrlariga bog‘liq bo‘ladi.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

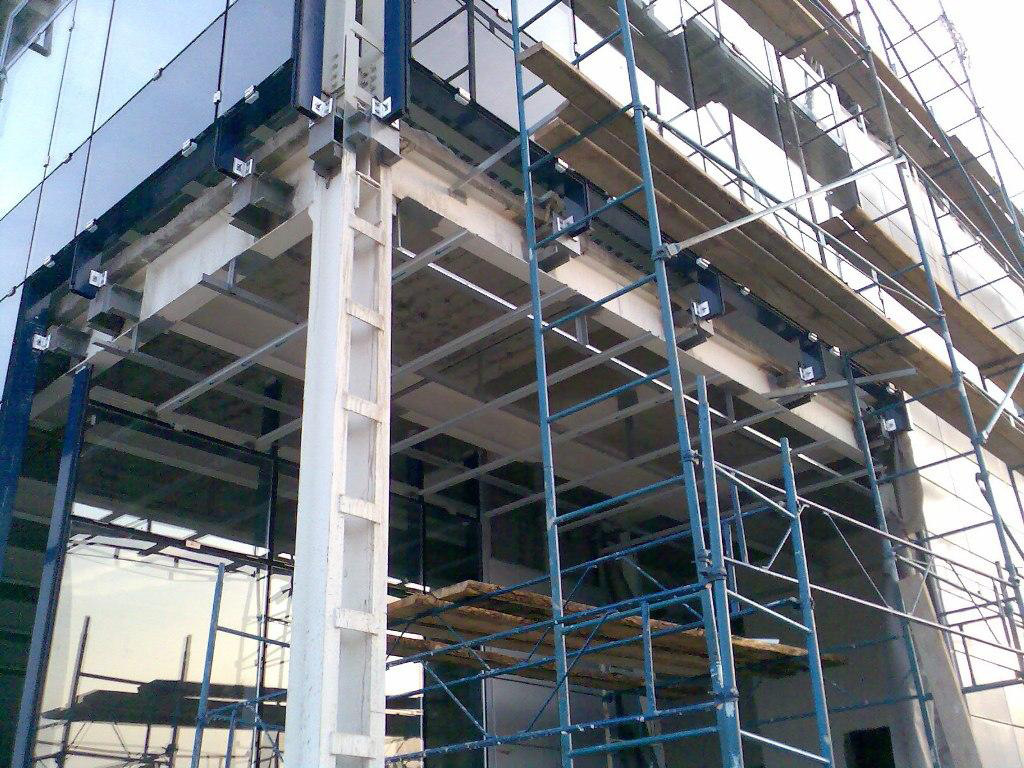

Tayyor yuki ko‘taruvchi konstruktsiyaga — bino karkasi, metall karkas va boshqalarga — quyidagi me’yoriy hujjatlarga rioya qilinishi shart: SNiP III‑4‑80 (ayniqsa, 12 va 15 bo‘limlar), SNiP 12‑04‑2002 (ayniqsa, 8, 10, 11 bo‘limlar), GOST 30971‑2002.

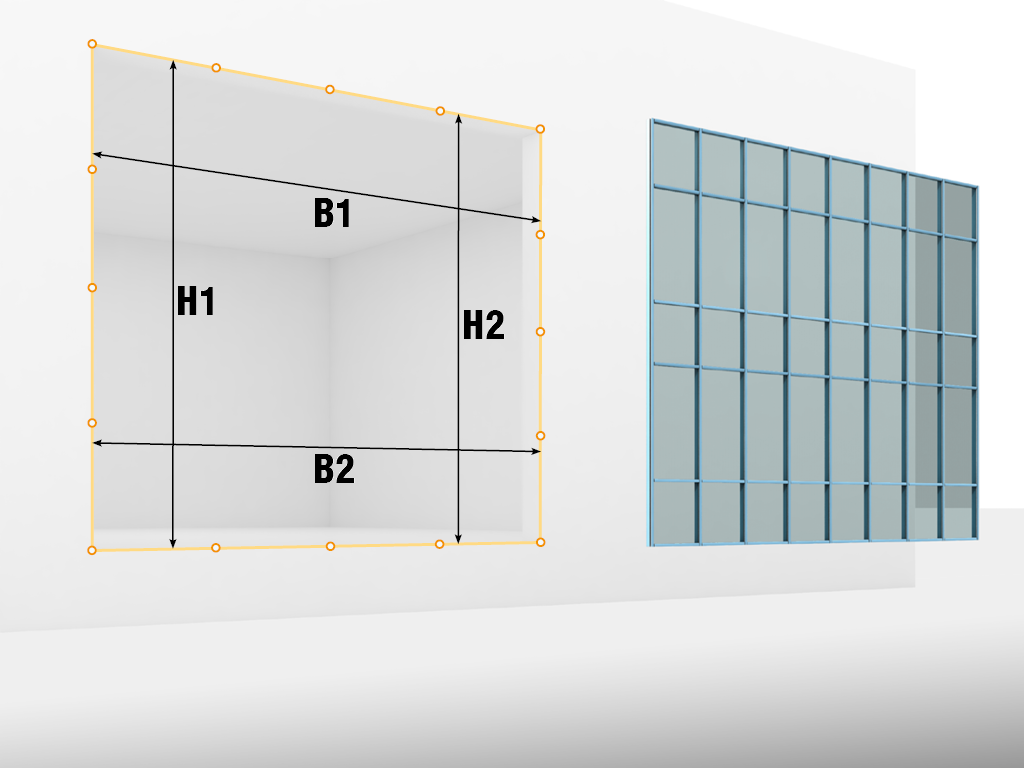

Ochilish parametrlari: H1, H2 – ochilish balandligi (pol sathidan ochilishning yuqori qismigacha bo‘lgan masofa); B1, B2 – ochilish kengligi (ochilishning chap qirrasi va o‘ng qirrasi orasidagi masofa). Ochilishning kengligi va balandligi o‘lchovi kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov bosqichida quyidagi parametrlar ham e’tiborga olinishi kerak: ochilish yuzalarining tekis va silliq bo‘lishi; pol sathining darajasidagi farq ochilish uzunligi bo‘ylab 1 metrga 1 mm dan oshmasligi kerak.
Sifatli montaj va konstruktsiyaning ishonchli ishlashi uchun xonadagi ochilish tayyorlanishi zarur. Ochilishning tozaligi bo‘yicha quyidagi talablar mavjud: Ochilish to‘rtburchak shaklida bo‘lishi kerak. Ramka yuzalarining sathi tekis va silliq, gips qoplamalari yoki yoriqlarsiz bo‘lishi zarur. Pol sathi tekis, gorizontal, cho‘qqilar va chuqurchalarsiz bo‘lishi kerak. Ruxsat etilgan chekinish 1 mm/1 m ni tashkil qiladi. Vertikal va gorizontal yuzalar tekis bo‘lishi lozim, ruxsat etilgan chekinish — 1 mm/1 m. Agar ochilishlar yuqoridagi talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchov olib, montajni boshlashdan oldin ushbu nuqsonlar bartaraf etilishi zarur. Prityolka va yon devor qismlari bir tekislikda bo‘lishi kerak. Ochilish ramkasi asosiy konstruktsiya, payvandlangan quvur va boshqalar shaklida bo‘lishi mumkin. Agar kerak bo‘lsa, matnni yanada soddalashtirish yoki kengaytirish mumkin.

Hujjatlar

Pasportlar va sertifikatlar

Chizmalar

Alyuminiy qotishmasi muvofiqlik sertifikati

PDF

Rezina mahsulotlari muvofiqlik sertifikati

PDF

Yong‘in sertifikati

PDF

Fasad oynalash tizimi katalogi

PDF

Fasad oynalash tizimi stoykalari chizmalari

PDF

DWG

Fasad oynalash tizimi rigellari chizmalari

PDF

DWG

Fasad oynalash tizimi profillari

PDF

DWG

Fasad oynalash tizimi oynalashi

PDF

DWG

Kafolat majburiyatlari chop etish

Ekspluatatsiya shartlariga rioya qilingan taqdirda, xaridorga tizim komplektatsiyasiga yuklab jo‘natilgan kundan boshlab 5 yil muddatga kafolat taqdim etiladi.
