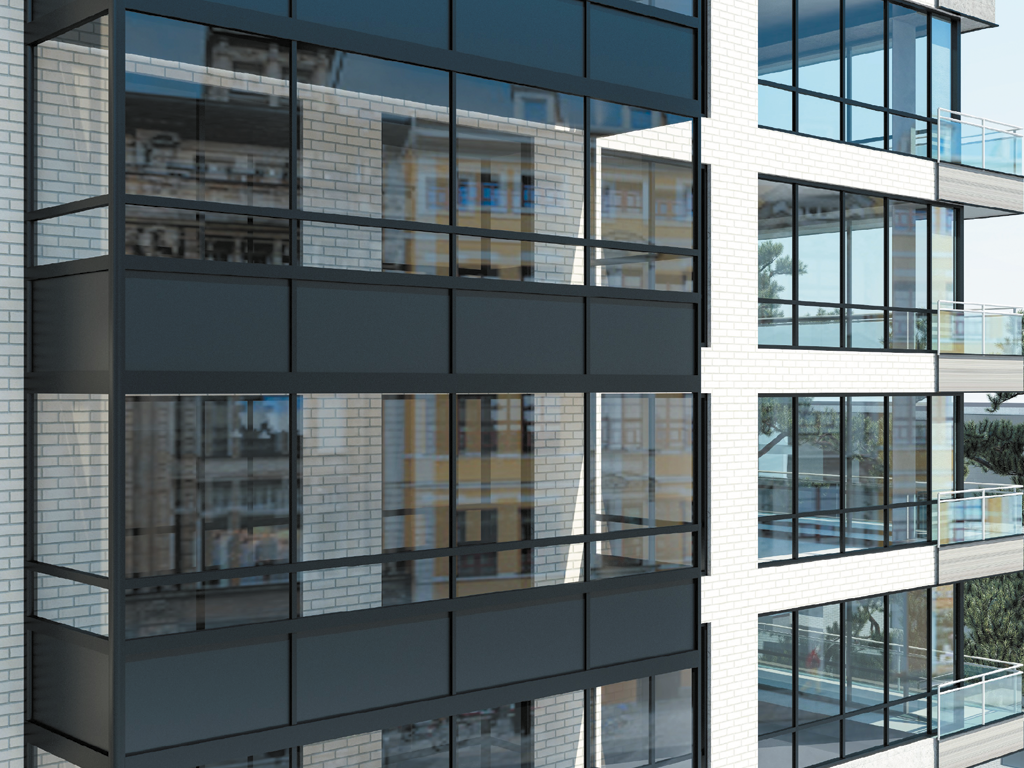

DH-BS40 seriyasi turar joy va jamoat binolarining fasadlarini, shuningdek, balkonlar va lodjiyalarni kompleks oynalash uchun mo‘ljallangan. DH-BS40 seriyasining o‘ram konstruktsiyalari tashqi ob-havo ta’sirlaridan (yomg‘ir, shamol, shovqin, chang) himoya qilish va xona issiqlik izolyatsiyasini yaxshilash vazifasini bajaradi. Ushbu tizimning asosiy qo‘llanilish sohasi — ko‘p kvartirali turar joy binolari.
To‘ldirish elementlarini montaj qilish xonadan ichkaridan amalga oshiriladi.
To‘ldirish turlarining xilma-xilligi
Qalinligi 4 dan 24 mm gacha bo‘lgan har qanday turdagi to‘ldirish materiallarini o‘rnatish mumkin.
O‘ylangan drenaj tizimi
Profil konstruktsiyasida drenaj teshiklari tizimi mavjud bo‘lib, u namlik va kondensatni chiqarib yuborishga imkon beradi.
Rang yechimlarining keng tanlovi
RAL ranglar kartasiga ko‘ra har qanday rangda bo‘yoq ishlatilishi obekt uchun keng arxitektura yechimlarini ta’minlaydi.
Qulay montaj
To‘ldirish elementlarini montaj qilish xonadan ichkaridan amalga oshiriladi.
To‘ldirish turlarining xilma-xilligi
Qalinligi 4 dan 24 mm gacha bo‘lgan har qanday turdagi to‘ldirish materiallarini o‘rnatish mumkin.
O‘ylangan drenaj tizimi
Profil konstruktsiyasida drenaj teshiklari tizimi mavjud bo‘lib, u namlik va kondensatni chiqarib yuborishga imkon beradi.
Rang yechimlarining keng tanlovi
RAL ranglar kartasiga ko‘ra har qanday rangda bo‘yoq ishlatilishi obekt uchun keng arxitektura yechimlarini ta’minlaydi.
Dizayn
To‘ldirish dizayni
Standart ranglar

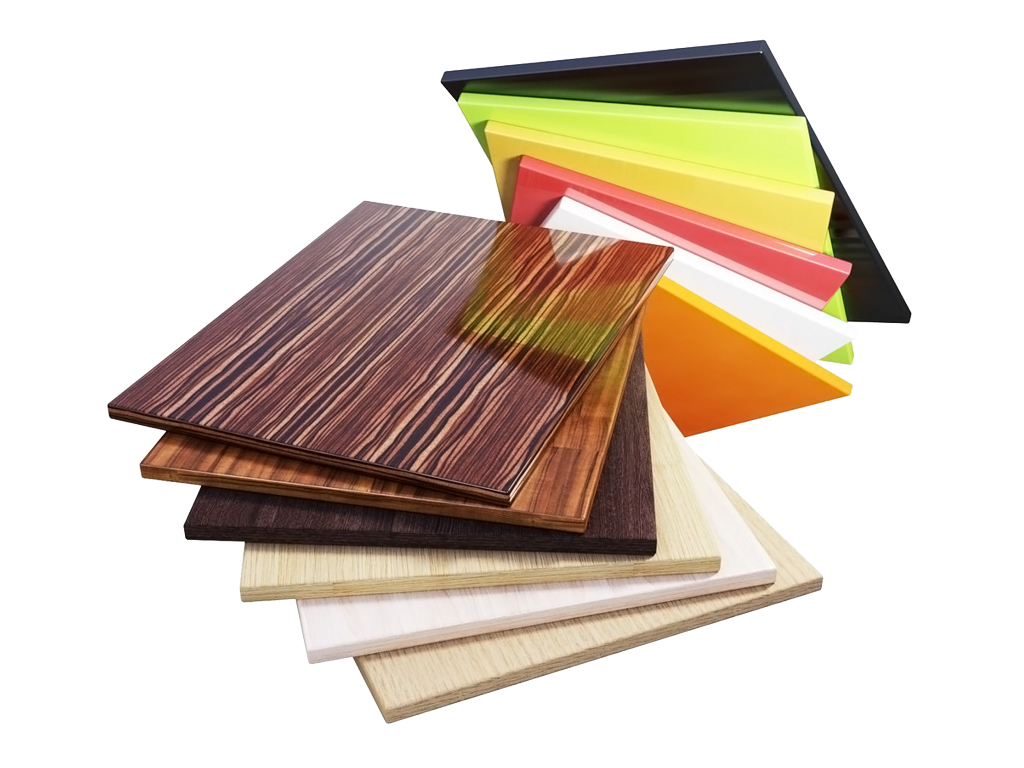

Qalinligi 4 dan 24 mm gacha bo‘lgan har qanday turdagi to‘ldirish materiali
RAL 9016 (transport oq)
RAL 7016 (antrasit kulrang)
Komplektatsiya
Bazaviy to'plam

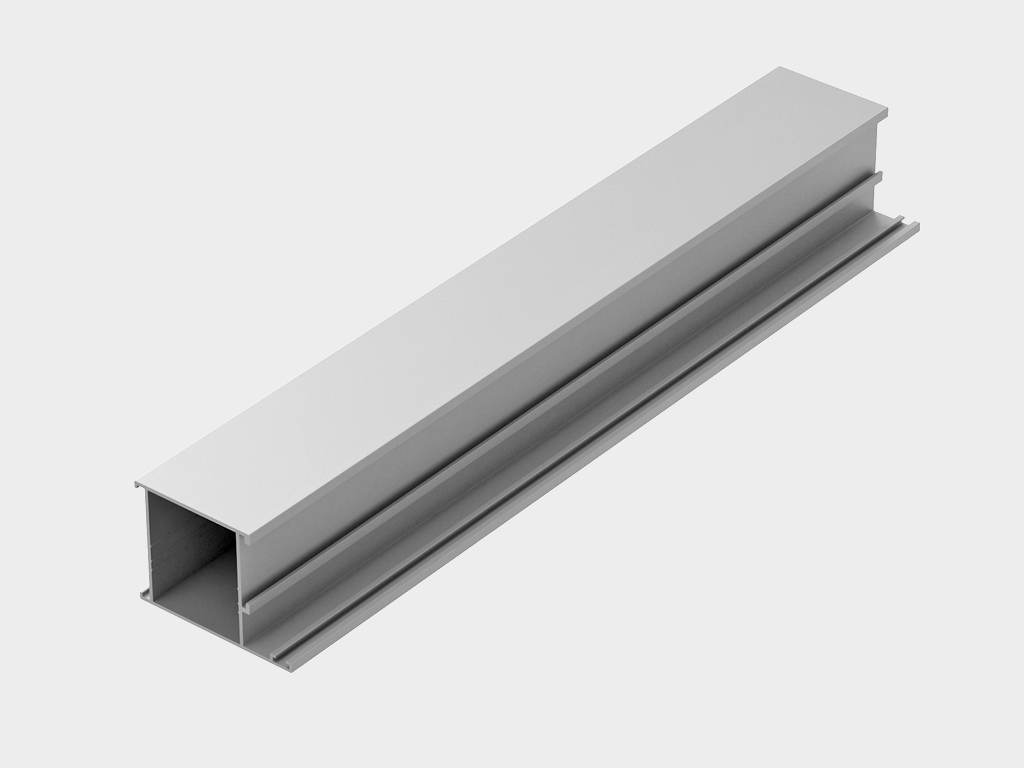

Ramka profili

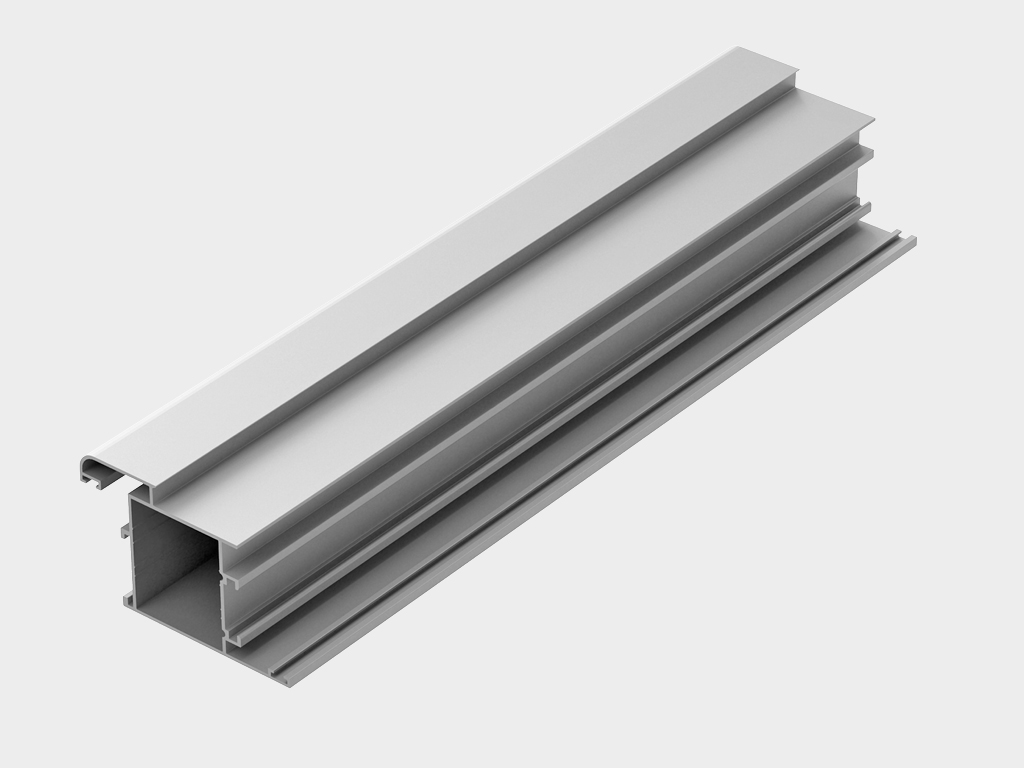

Ochiluvchi oynak profili

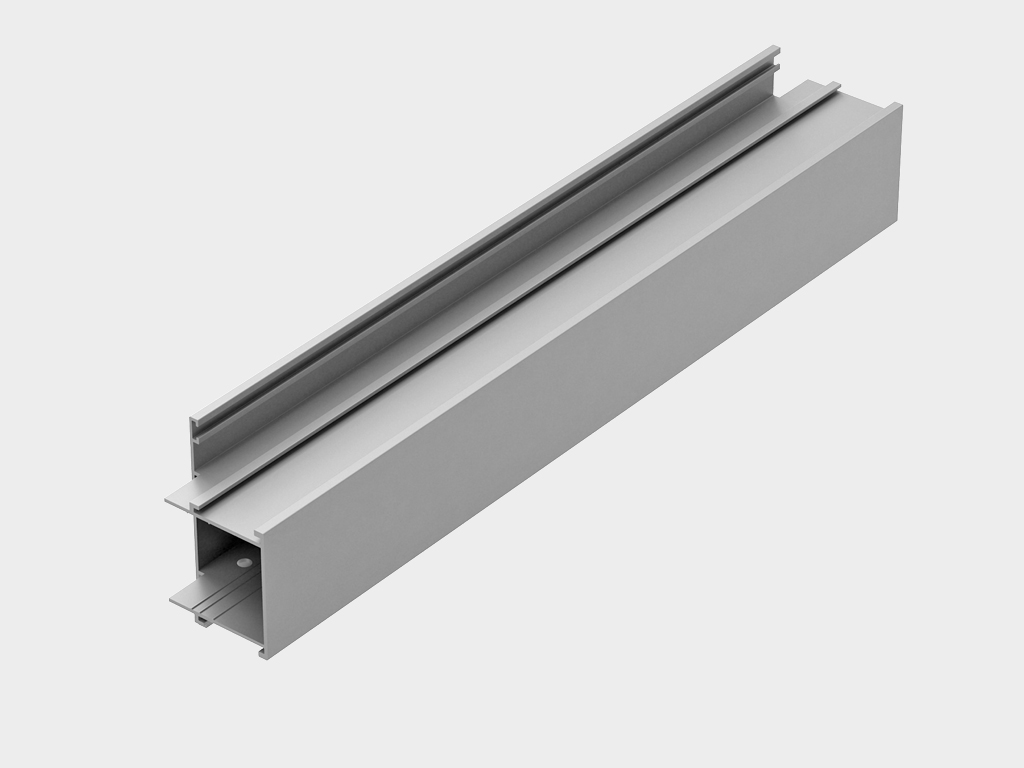

Impost profili

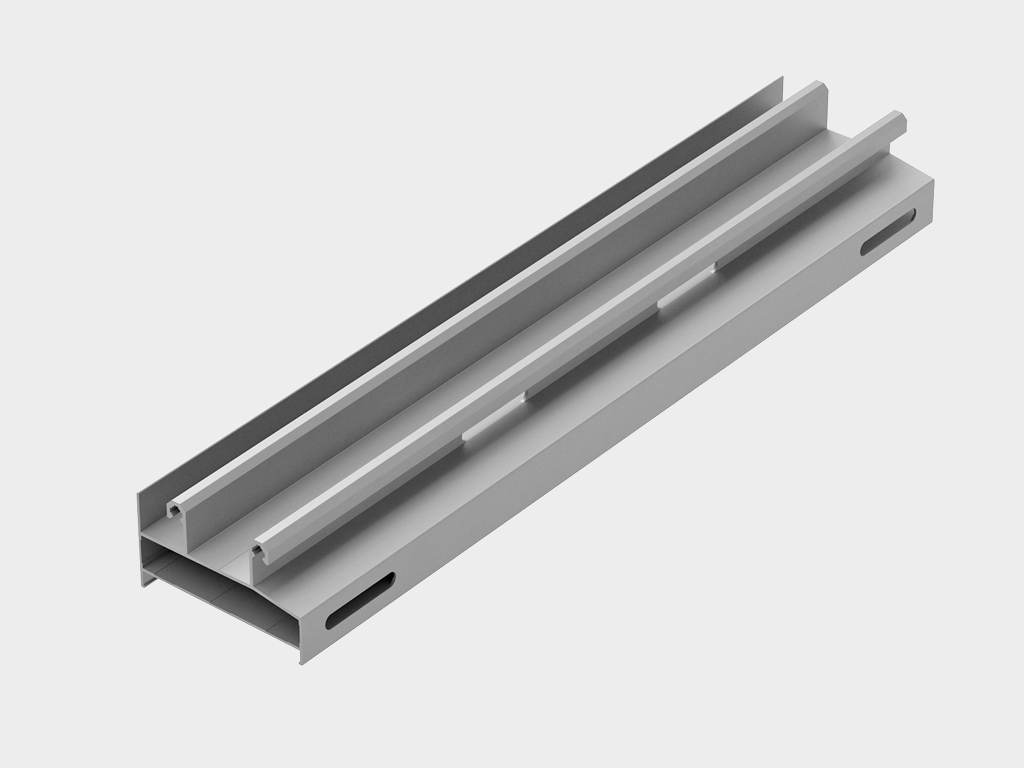

Pastki siljiydigan ramka profili

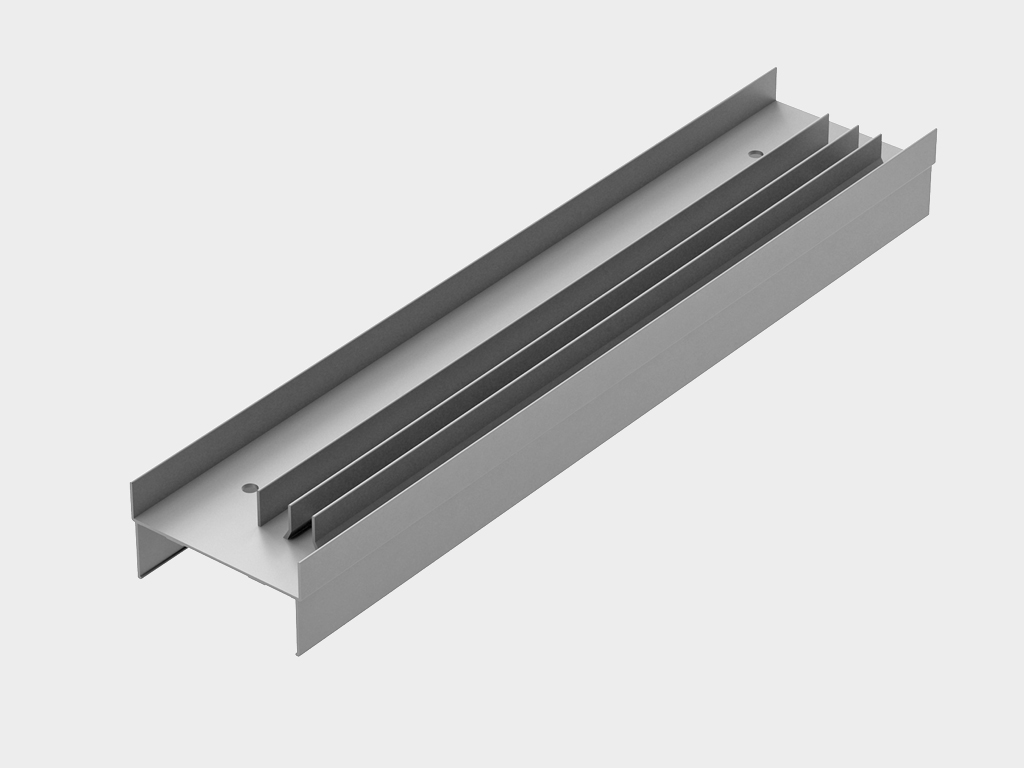

Yon siljiydigan ramka profili

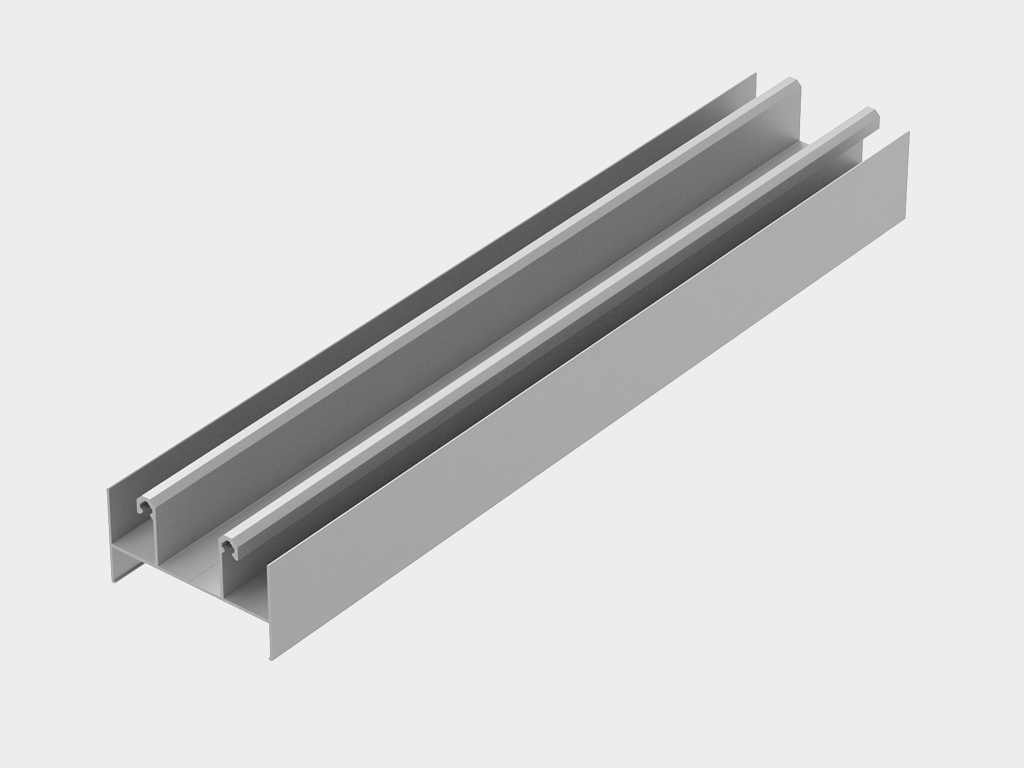

Yuqori siljiydigan ramka profili

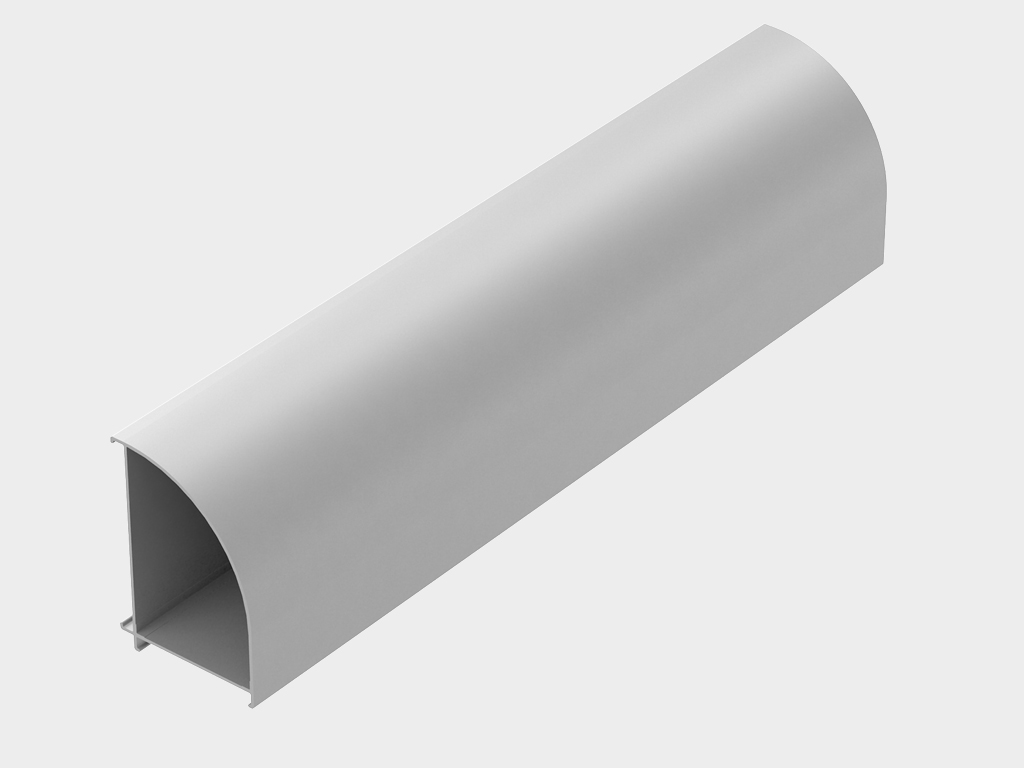

90 daraja yon upruk profili

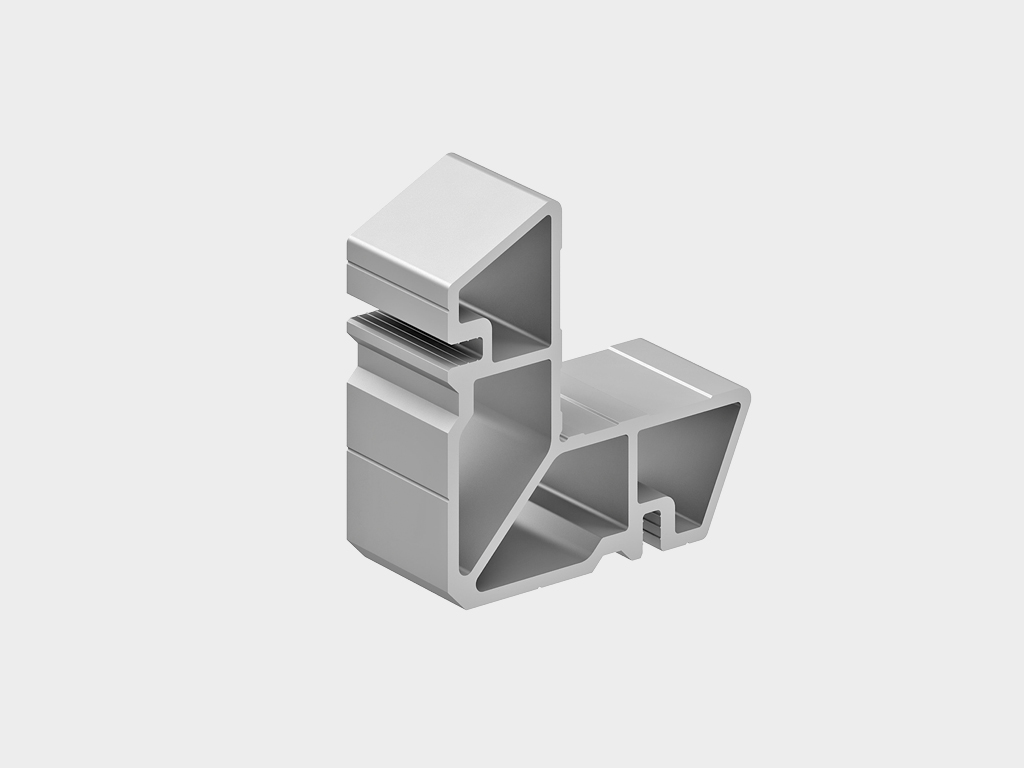

Suxar (mahkamlovchi element)
Texnik tavsif
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Qadoqlash
Параметр
Показатель
Высота конструкции, м
75 gacha
Ширина конструкции, м
Buyurtmachi tomonidan belgilanadi, cheklovlar yo‘q
Высота секции, мм
4 000 gacha
Шаг стоек, мм
1 200 gacha

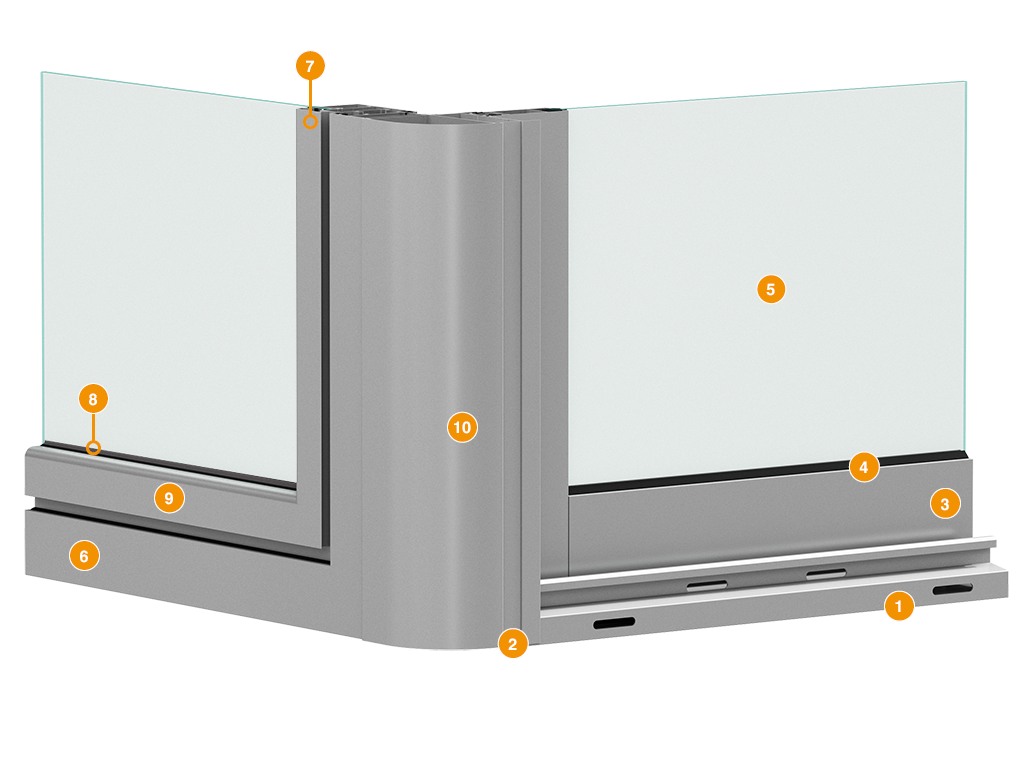

Pastki ramka profili
Yon ramka profili
Siljuvchi oynak profili
To‘ldirish uchun muhr
To‘ldirish materiali
Upruk profili
Ochiluvchi oynak profili
To‘ldirish uchun muhr
Tashqi muhr
90 daraja burilish profili

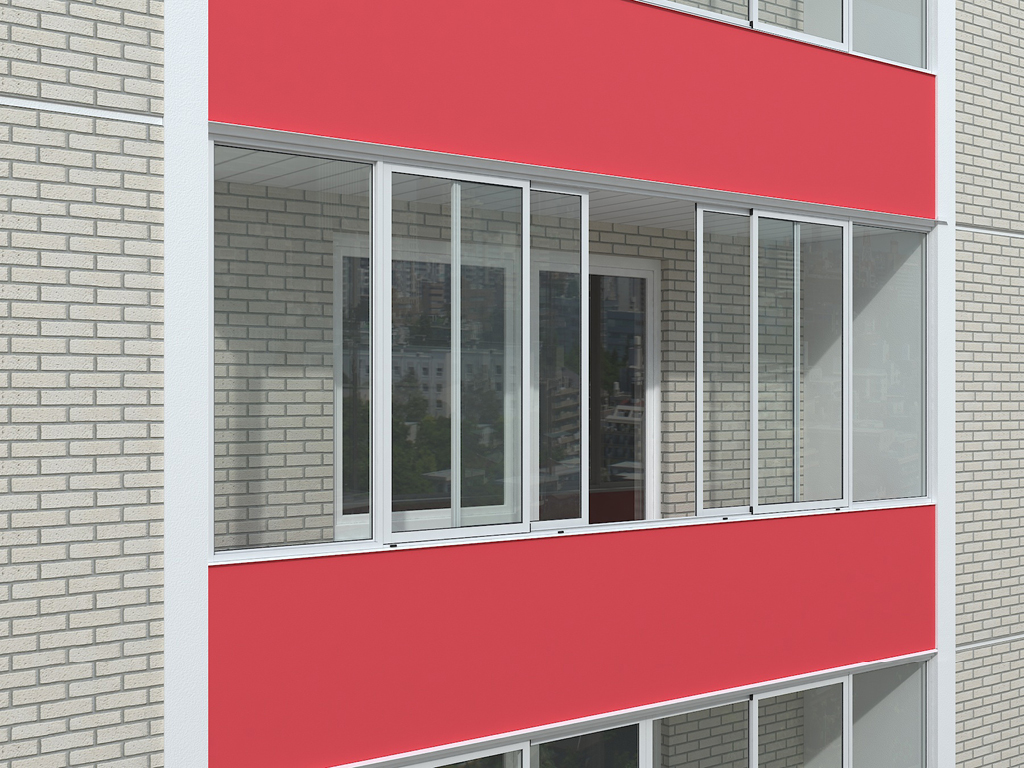

Ochilishga siljiydigan oynaklar

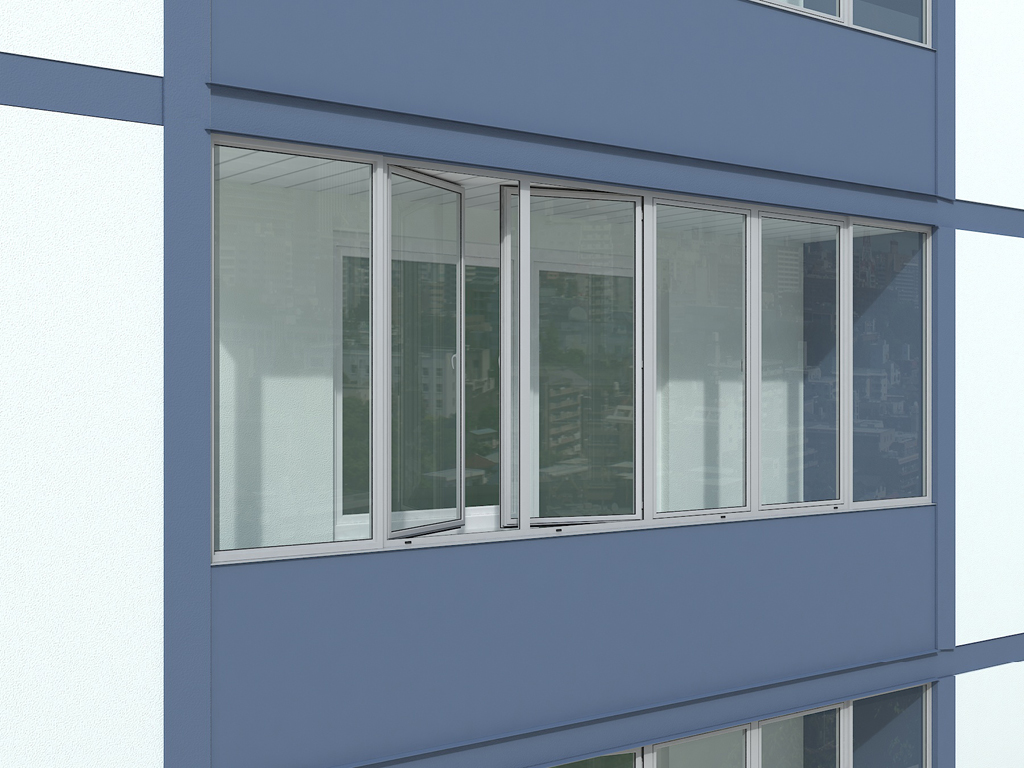

Ochiluvchi oynaklar ochilishiga

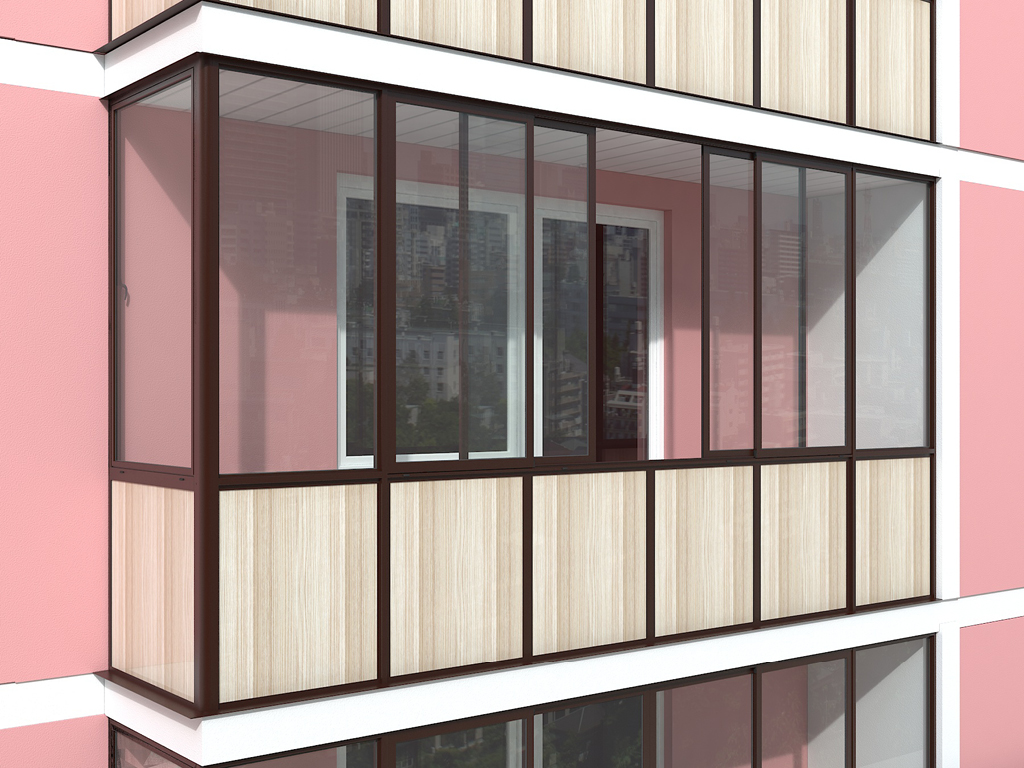

Siljiydigan oynaklar vitrajga o‘rnatilgan bo‘lib, 90 daraja burilish imkoniyati mavjud

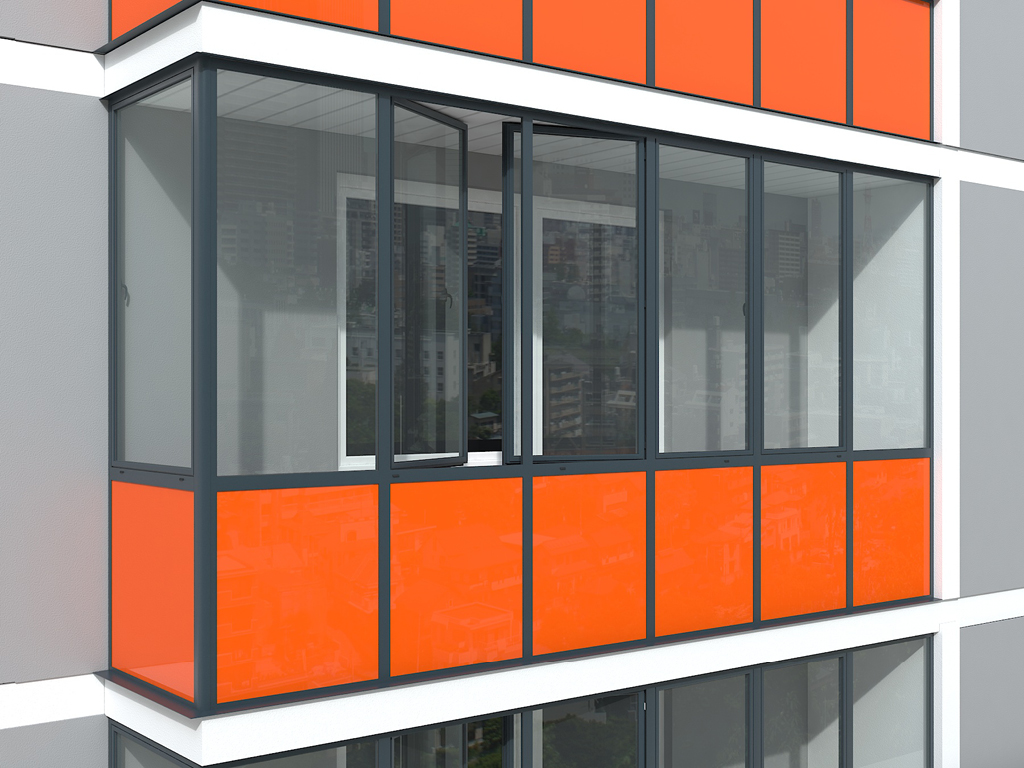

Ochiluvchi oynaklar vitrajga o‘rnatilgan bo‘lib, 90 daraja burilish imkoniyati mavjud
Параметр
Значение
Примечание
Ширина, мм
40
Ramka profillari kengligi
Длина, мм
6 200
Profil standart uzunligi
Толщина заполнения, мм
4–24
Упаковка в картон
Характеристики упаковки
Описание
Pastki qismida penoplast bloklari bo‘lgan yog‘och palet. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentasi bilan mahkamlangan
Упаковка в пузырчатую пленку
Характеристики упаковки
Описание
Qadoqlash — bu pufakli plyonka bilan o‘ralgan va logotipli lenta bilan mahkamlangan profil to‘plami. Bir qadoq profillarning og‘irligi 35 kg dan oshmaydi
Упаковка в дерево
Характеристики упаковки
Описание
Bu — PE plyonka bilan o‘ralgan profillar bo‘lib, bog‘lov va yog‘och kamarlar bilan aloqa qiladigan joylarda gofrirovka qog‘oz varaqlari mavjud. Yog‘och kamarlar ichidagi umumiy yuk massasi 500 kg dan oshmaydi
Упаковка на палету
Характеристики упаковки
Описание
Pufakli plyonka bilan qadoqlangan profil paketlari penoplast ramkadan yasalgan paletaga joylashtiriladi va lenta bilan mahkamlanadi
Qo‘shimcha tavsif chop etish
Mahsulotlar buyurtmachining texnik topshirig‘iga muvofiq hisoblanadi va har qanday o‘lchamlarga ega bo‘lishi mumkin.
Balkon konstruktsiyalarini hisoblash individual xususiyatga ega, chunki yig‘ilish elementlari va tugunlar tanlovi to‘g‘ridan-to‘g‘ri hisoblanayotgan obyektning parametrlariga bog‘liq.
O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik

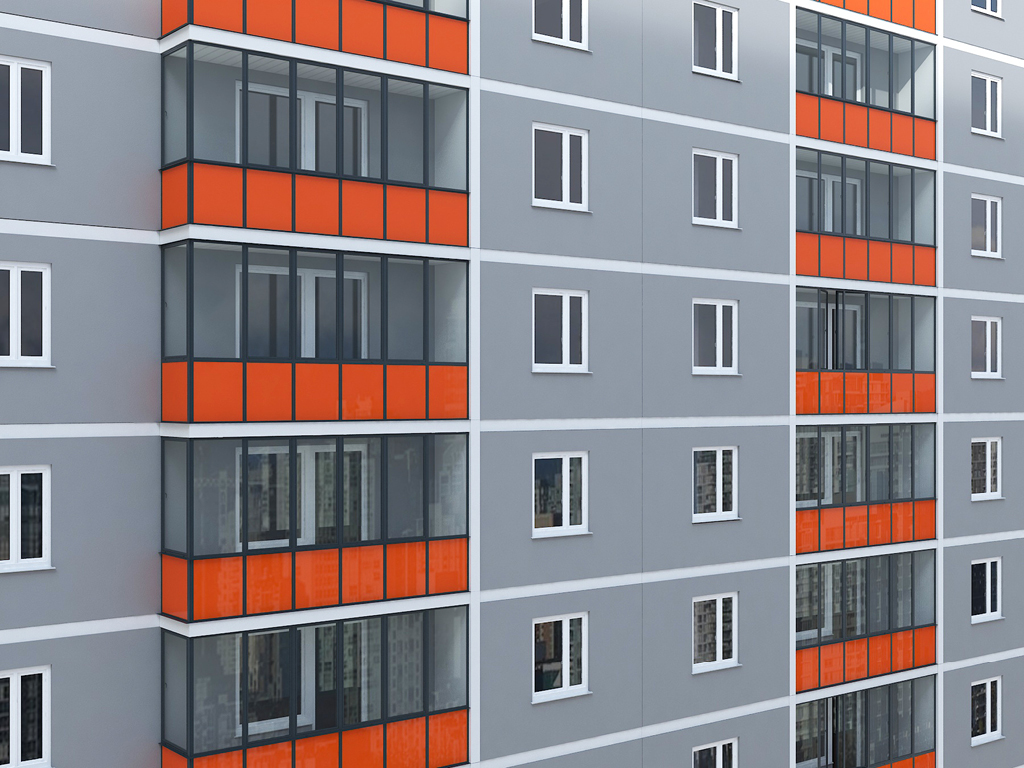

Tayyor yuk ko‘taruvchi konstruktsiya — metall karkas, bino karkasi va boshqalar — ustida quyidagi normativlarga rioya qilish majburiy: SNiP III-4−80 (ayniqsa, 12 va 15-bo‘limlar), SNiP 12−04−2002 (ayniqsa, 8, 10, 11-bo‘limlar), GOST 30971-2002.

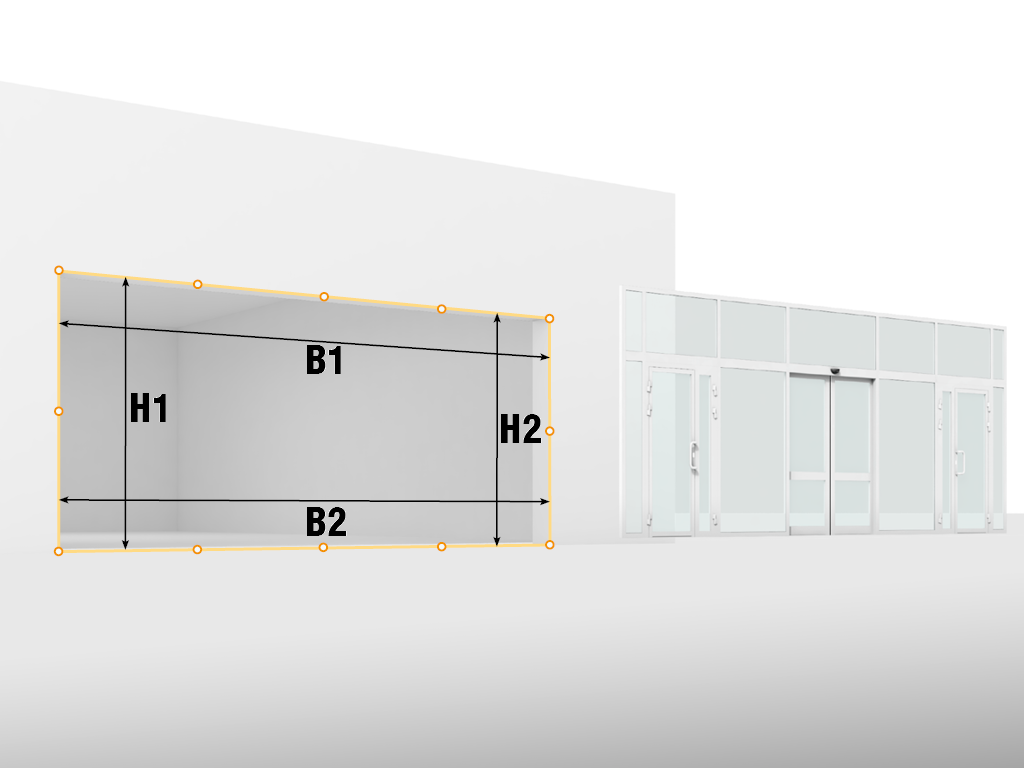

Ochilish o‘lchamlari: H1, H2 – ochilish balandligi (pollardan ochilish yuqori qismigacha bo‘lgan masofa); B1, B2 – ochilish kengligi (ochilishning chap qirrasi va o‘ng qirrasi orasidagi masofa). Ochilishning kengligi va balandligi ikki yoki undan ortiq joyda o‘lchanadi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov bosqichida quyidagi parametrlar ham e’tiborga olinishi kerak: ochilish yuzasi tekis va silliq bo‘lishi zarur; butun ochilish uzunligi bo‘yicha pollar darajasi farqi 1 metrga 1 mm dan oshmasligi lozim.
Sifatli montaj va konstruktsiyaning ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilish tozaligi bo‘yicha quyidagi talablar mavjud: Ochilish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Qoplama yuzasi tekis va silliq, ohak suyuqligi qoldiqlari va yoriqlarsiz bo‘lishi lozim. Pol yuzasi tekis, gorizontal, chiqindilar va chuqurchalarsiz bo‘lishi kerak. Ruxsat etilgan cheklov – 1 mm/m. Vertikal va gorizontal yuzalar tekis bo‘lishi, ruxsat etilgan cheklov – 1 mm/m. Agar ochilishlar yuqoridagi talablar bilan mos kelmaydigan holatda tayyorlangan bo‘lsa, o‘lchovlar olinishi va montaj boshlanishidan oldin ushbu kamchiliklar bartaraf etilishi zarur. Tepalik (pritoloka) va yon devorlar bir tekislikda bo‘lishi kerak. Ochilish qoplamasi asosiy konstruktsiya, payvandlangan quvur, fasad profili yoki vitraj ko‘rinishida bo‘ladi.
Alyuminiy profillarning sifati ГОСТ 8617-81 va ГОСТ 22233-2001 ga muvofiqlik sertifikati bilan kafolatlangan. Buyurtmachiga tizim komplektatsiyasiga 5 yil muddatga kafolat beriladi, foydalanish shartlariga rioya qilingan taqdirda.
Dizayn
To‘ldirish dizayni
Qalinligi 4 dan 24 mm gacha bo‘lgan har qanday turdagi to‘ldirish materiali
Standart ranglar
RAL 9016 (transport oq)
RAL 7016 (antrasit kulrang)
Komplektatsiya
Bazaviy to'plam
Ramka profili
Ochiluvchi oynak profili
Impost profili
Pastki siljiydigan ramka profili
Yon siljiydigan ramka profili
Yuqori siljiydigan ramka profili
90 daraja yon upruk profili
Suxar (mahkamlovchi element)
Texnik tavsif
O'lchamlar jadvali
Параметр
Показатель
Высота конструкции, м
75 gacha
Ширина конструкции, м
Buyurtmachi tomonidan belgilanadi, cheklovlar yo‘q
Высота секции, мм
4 000 gacha
Шаг стоек, мм
1 200 gacha
Konstruktsiya
Pastki ramka profili
Yon ramka profili
Siljuvchi oynak profili
To‘ldirish uchun muhr
To‘ldirish materiali
Upruk profili
Ochiluvchi oynak profili
To‘ldirish uchun muhr
Tashqi muhr
90 daraja burilish profili
Standart konstruktiv yechimlar
Ochilishga siljiydigan oynaklar
Ochiluvchi oynaklar ochilishiga
Siljiydigan oynaklar vitrajga o‘rnatilgan bo‘lib, 90 daraja burilish imkoniyati mavjud
Ochiluvchi oynaklar vitrajga o‘rnatilgan bo‘lib, 90 daraja burilish imkoniyati mavjud
Texnik xususiyatlar
Параметр
Значение
Примечание
Ширина, мм
40
Ramka profillari kengligi
Длина, мм
6 200
Profil standart uzunligi
Толщина заполнения, мм
4–24
Qadoqlash
Упаковка в картон
Характеристики упаковки
Описание
Pastki qismida penoplast bloklari bo‘lgan yog‘och palet. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentasi bilan mahkamlangan
Упаковка в пузырчатую пленку
Характеристики упаковки
Описание
Qadoqlash — bu pufakli plyonka bilan o‘ralgan va logotipli lenta bilan mahkamlangan profil to‘plami. Bir qadoq profillarning og‘irligi 35 kg dan oshmaydi
Упаковка в дерево
Характеристики упаковки
Описание
Bu — PE plyonka bilan o‘ralgan profillar bo‘lib, bog‘lov va yog‘och kamarlar bilan aloqa qiladigan joylarda gofrirovka qog‘oz varaqlari mavjud. Yog‘och kamarlar ichidagi umumiy yuk massasi 500 kg dan oshmaydi
Упаковка на палету
Характеристики упаковки
Описание
Pufakli plyonka bilan qadoqlangan profil paketlari penoplast ramkadan yasalgan paletaga joylashtiriladi va lenta bilan mahkamlanadi
Qo‘shimcha tavsif
Mahsulotlar buyurtmachining texnik topshirig‘iga muvofiq hisoblanadi va har qanday o‘lchamlarga ega bo‘lishi mumkin.
Balkon konstruktsiyalarini hisoblash individual xususiyatga ega, chunki yig‘ilish elementlari va tugunlar tanlovi to‘g‘ridan-to‘g‘ri hisoblanayotgan obyektning parametrlariga bog‘liq.
O'rnatish
Montaj usullari
Tayyor yuk ko‘taruvchi konstruktsiya — metall karkas, bino karkasi va boshqalar — ustida quyidagi normativlarga rioya qilish majburiy: SNiP III-4−80 (ayniqsa, 12 va 15-bo‘limlar), SNiP 12−04−2002 (ayniqsa, 8, 10, 11-bo‘limlar), GOST 30971-2002.
Bino qurilishi uchun tayyorgarlik
Ochilish o‘lchamlari: H1, H2 – ochilish balandligi (pollardan ochilish yuqori qismigacha bo‘lgan masofa); B1, B2 – ochilish kengligi (ochilishning chap qirrasi va o‘ng qirrasi orasidagi masofa). Ochilishning kengligi va balandligi ikki yoki undan ortiq joyda o‘lchanadi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov bosqichida quyidagi parametrlar ham e’tiborga olinishi kerak: ochilish yuzasi tekis va silliq bo‘lishi zarur; butun ochilish uzunligi bo‘yicha pollar darajasi farqi 1 metrga 1 mm dan oshmasligi lozim.
Sifatli montaj va konstruktsiyaning ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilish tozaligi bo‘yicha quyidagi talablar mavjud: Ochilish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Qoplama yuzasi tekis va silliq, ohak suyuqligi qoldiqlari va yoriqlarsiz bo‘lishi lozim. Pol yuzasi tekis, gorizontal, chiqindilar va chuqurchalarsiz bo‘lishi kerak. Ruxsat etilgan cheklov – 1 mm/m. Vertikal va gorizontal yuzalar tekis bo‘lishi, ruxsat etilgan cheklov – 1 mm/m. Agar ochilishlar yuqoridagi talablar bilan mos kelmaydigan holatda tayyorlangan bo‘lsa, o‘lchovlar olinishi va montaj boshlanishidan oldin ushbu kamchiliklar bartaraf etilishi zarur. Tepalik (pritoloka) va yon devorlar bir tekislikda bo‘lishi kerak. Ochilish qoplamasi asosiy konstruktsiya, payvandlangan quvur, fasad profili yoki vitraj ko‘rinishida bo‘ladi.
Kafolat majburiyatlari
Alyuminiy profillarning sifati ГОСТ 8617-81 va ГОСТ 22233-2001 ga muvofiqlik sertifikati bilan kafolatlangan. Buyurtmachiga tizim komplektatsiyasiga 5 yil muddatga kafolat beriladi, foydalanish shartlariga rioya qilingan taqdirda.
