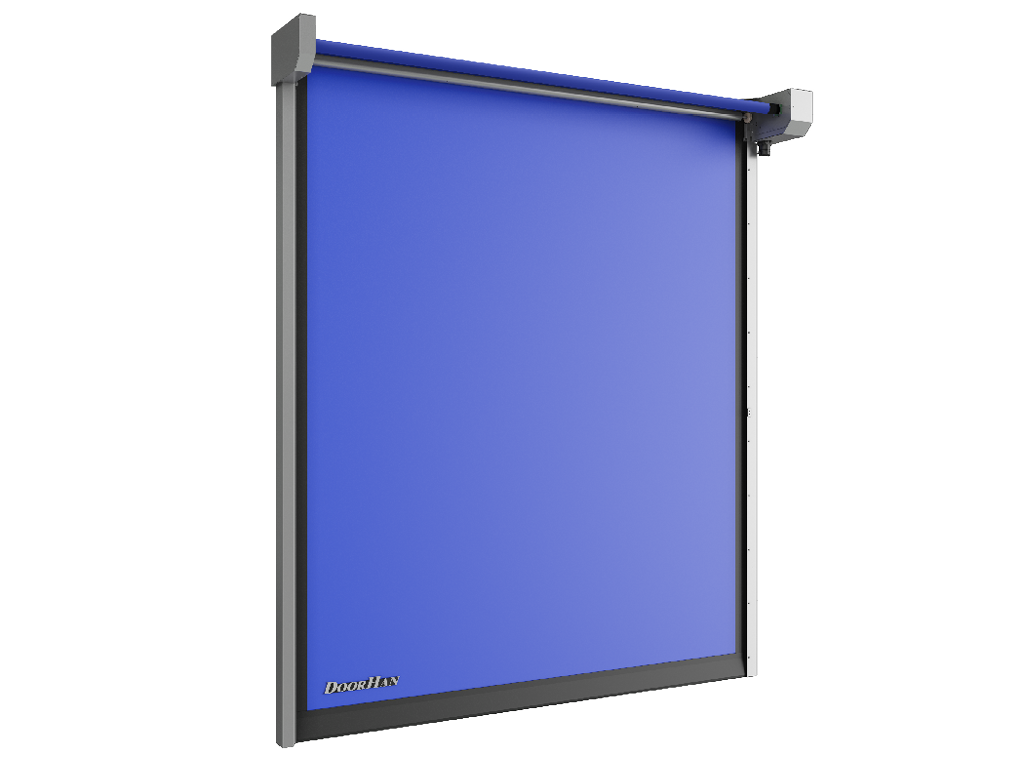

SPEEDROLL 2ST seriyasining yuqori tezlikdagi aylanma eshiklari

Zamonaviy omborxonalar, logistika markazlari, oziq-ovqat ishlab chiqarish korxonalari va savdo majmualari sharoitida, ichki trafik bir daqiqaga ham to'xtamaydigan joylarda, har bir soniya bekor turish va har bir daraja harorat hisobda. DoorHan konserni nafaqat o'tish joylarini yopish, balki ish jarayonlaringizni optimallashtirish, tezlashtirish va xavfsizligini ta'minlash учун yaratilgan yuqori texnologiyali yechim — SpeedRoll 2ST yuqori tezlikdagi rulonli darvozalarini taqdim etadi.

Asosiy afzallik — inqilobiy o'z-o'zini tiklash tizimi. Darvoza polotnosi bilan tasodifiy to'qnashuvlar har qanday dinamik ob'ektda muqarrar. Standart darvozalar holatida bu ishning to'xtashi, servis brigadasini chaqirish va qimmat ta'mirni anglatadi. SpeedRoll 2ST bu muammoni daho tarzida hal qiladi:

  • "Anti-krash" tizimi: Agar darvoza polotnosi tasodifan yo'naltiruvchilardan chiqib ketsa (masalan, yuk ortgich bilan urilganda), u yirtilmaydi va sinmaydi.
  • Avtomatik tiklanish: Keyingi ko'tarilish siklida darvoza polotnosi hech qanday aralashuvsiz avtomatik ravishda yo'naltiruvchilarga qayta kiradi! Bu funksiya bekor turishlarni butunlay yo'q qiladi va ta'mirlash xarajatlarini bartaraf etadi, bu esa ish jarayoningizning uzluksizligini ta'minlaydi.

Pulni tejaydigan tezlik. SpeedRoll 2ST darvozalari yuqori tezlikda ochiladi va yopiladi, bu to'g'ridan-to'g'ri iqtisodiy foyda keltiradi:

  • Keskin energiya tejash: O'tish joyi minimal vaqt davomida ochiq qoladi, bu turli harorat rejimiga ega zonalar (masalan, omborxona va savdo zali o'rtasida) o'rtasidagi issiqlik yo'qotishlarini keskin kamaytiradi. Bu isitish va konditsionerlashda to'g'ridan-to'g'ri tejashga olib keladi.
  • Trafikni optimallashtirish: Yuqori tezlik "tiqilinchlar" va kechikishlar paydo bo'lishining oldini oladi, bu xodimlar va texnikaning zonalar o'rtasida maksimal darajada tez va samarali harakatlanishiga imkon beradi.
  • Mikroiqlimni himoya qilish: Tez yopilish chang, yelvizaklar va hasharotlarning kirishini minimallashtiradi, bu oziq-ovqat ishlab chiqarish korxonalari va "toza" zonalar uchun o'ta muhimdir.

Standart komplektatsiyada mutlaq xavfsizlik. Ko'pgina analoglardan farqli o'laroq, SpeedRoll 2ST darvozalari asosiy komplektatsiyada allaqachon eng ishonchli xavfsizlik tizimi — o'rnatilgan yorug'lik pardasi (фотозавеса) bilan jihozlangan. Ko'plab infraqizil nurlar o'tish joyining butun balandligi va kengligi bo'ylab yaxlit ko'rinmas to'siq yaratadi. Har qanday ob'ekt (odam, aravacha, yuk ortgich) ushbu nurlardan birini kesib o'tganda, darvoza bir zumda va xavfsiz tarzda harakatni orqaga qaytaradi, bu to'qnashuv ehtimolini butunlay istisno qiladi.

24/7 ishlash uchun yaratilgan. Darvoza asosida silliq start, tez harakat va aniq to'xtashni ta'minlaydigan chastota o'zgartirgichli kuchli va ishonchli privod yotadi. Konstruksiya resursi 1 500 000 siklga mo'ljallangan, bu hatto eng intensiv sharoitlarda ham uzoq yillar davomida uzluksiz ishlashni kafolatlaydi. DoorHan SpeedRoll 2ST'ni tanlab, siz biznesingizning tezligi, xavfsizligi va samaradorligiga sarmoya kiritasiz.

Qo'llanilish sohasi:
Ombor majmualari. Ishlab chiqarish binolari
Muzlatgich xonalar. Past haroratli ombor komplekslari. Past harorat rejimini saqlash talab etiladigan xonalar
Sanoat ob'ektlari, shuningdek, yuqori shamol yuklariga ega bo‘lgan xonalar
Afzalliklar
Yuqori tezlikdagi eshik
Yuqori ochilish tezligi - 2,5 m / s gacha.
Avtomatlashtirish imkoniyati
O'z ishlab chiqarishimizni ishonchli avtomatlashtirish.
Qo'shimcha variantlar
Turli qo‘shimcha uskunalarni o‘rnatish imkoniyati: fotoelementlar, kalit-tugmalar, privo'dni isitish tizimi, ustunlar, izolyatsiyalangan polotno.
Sovuqqa chidamliligi
Muzlatgich xonalarida -30 °C gacha bo‘lgan haroratlarda barqaror ishlash.
Shamolga qarshilik
Yuqori shamol yuklariga chidamlilik.
O'z-o'zini davolash
Tasodifiy zarba natijasida polotno avtomatik ravishda yo‘nalishlarga qaytib o‘rnatiladi va keyingi yopilish tsikliga o‘tadi.
Qattiqlik
Ochilishning siqilish darajasining sezilarli darajada oshishi.
Yuqori tezlikdagi eshik
Yuqori ochilish tezligi - 2,5 m / s gacha.
Avtomatlashtirish imkoniyati
O'z ishlab chiqarishimizni ishonchli avtomatlashtirish.
Qo'shimcha variantlar
Turli qo‘shimcha uskunalarni o‘rnatish imkoniyati: fotoelementlar, kalit-tugmalar, privo'dni isitish tizimi, ustunlar, izolyatsiyalangan polotno.
Sovuqqa chidamliligi
Muzlatgich xonalarida -30 °C gacha bo‘lgan haroratlarda barqaror ishlash.
Shamolga qarshilik
Yuqori shamol yuklariga chidamlilik.
O'z-o'zini davolash
Tasodifiy zarba natijasida polotno avtomatik ravishda yo‘nalishlarga qaytib o‘rnatiladi va keyingi yopilish tsikliga o‘tadi.
Qattiqlik
Ochilishning siqilish darajasining sezilarli darajada oshishi.
Dizayn
Kanvas ranglari
RAL 9010 (oq)
RAL 9010 (oq)
RAL 5002 (ko'k)
RAL 5002 (ko'k)
RAL 6026 (yashil)
RAL 6026 (yashil)
RAL 9006 (kumush)
RAL 9006 (kumush)
RAL 1003 (sariq)
RAL 1003 (sariq)
RAL 3002 (qizil)
RAL 3002 (qizil)
RAL 2004 (to'q sariq)
RAL 2004 (to'q sariq)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

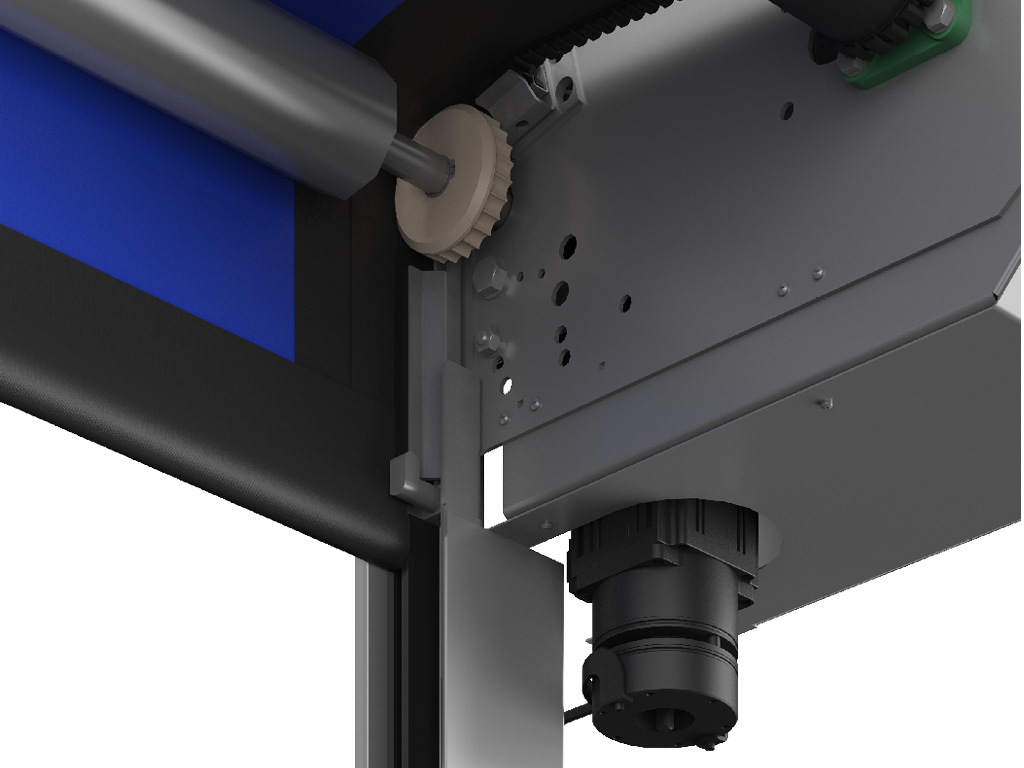

Polotnoning o‘zini tiklash mexanizmi.

Polotnoning o‘zini tiklash mexanizmi.

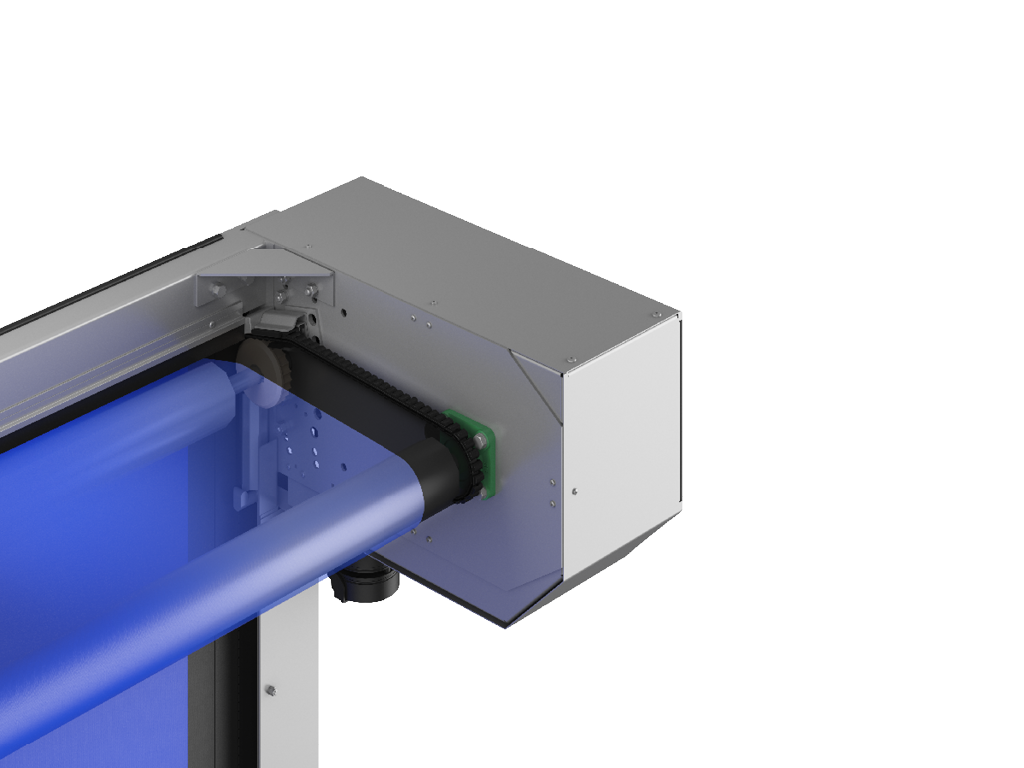

Privo'd vali va polotno o‘rash vali.

Privo'd vali va polotno o‘rash vali.

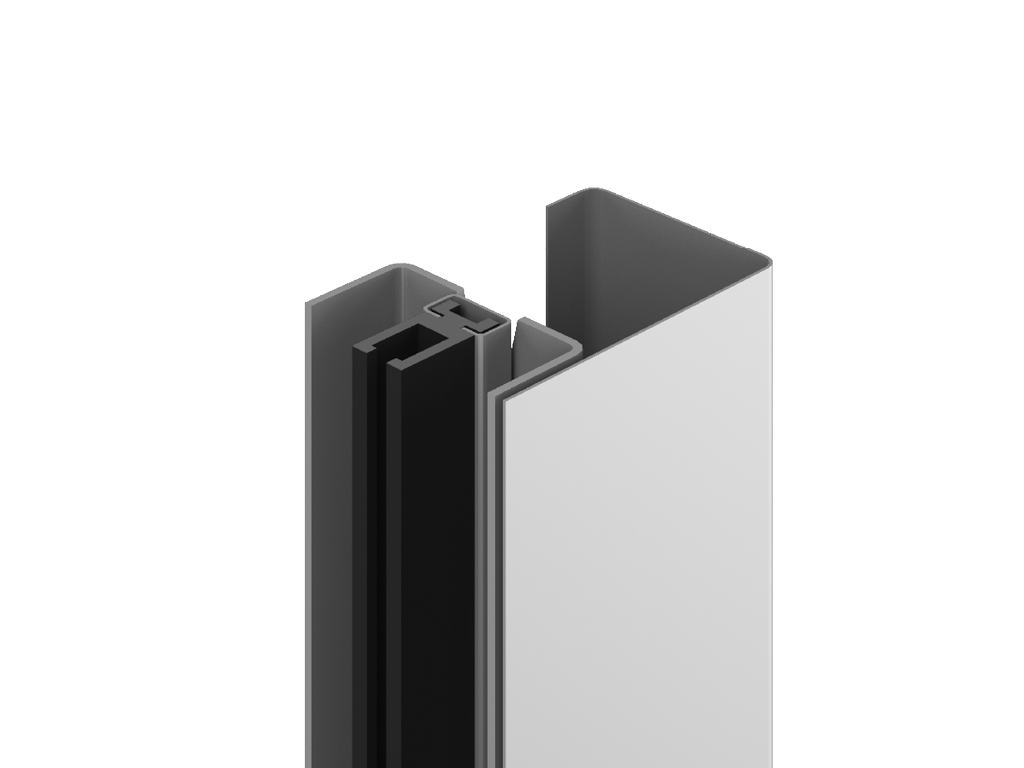

Yo‘naluvchi bilan ustun (yo‘naluvchi ekstrudlangan poliethilenden).

Yo‘naluvchi bilan ustun (yo‘naluvchi ekstrudlangan poliethilenden).

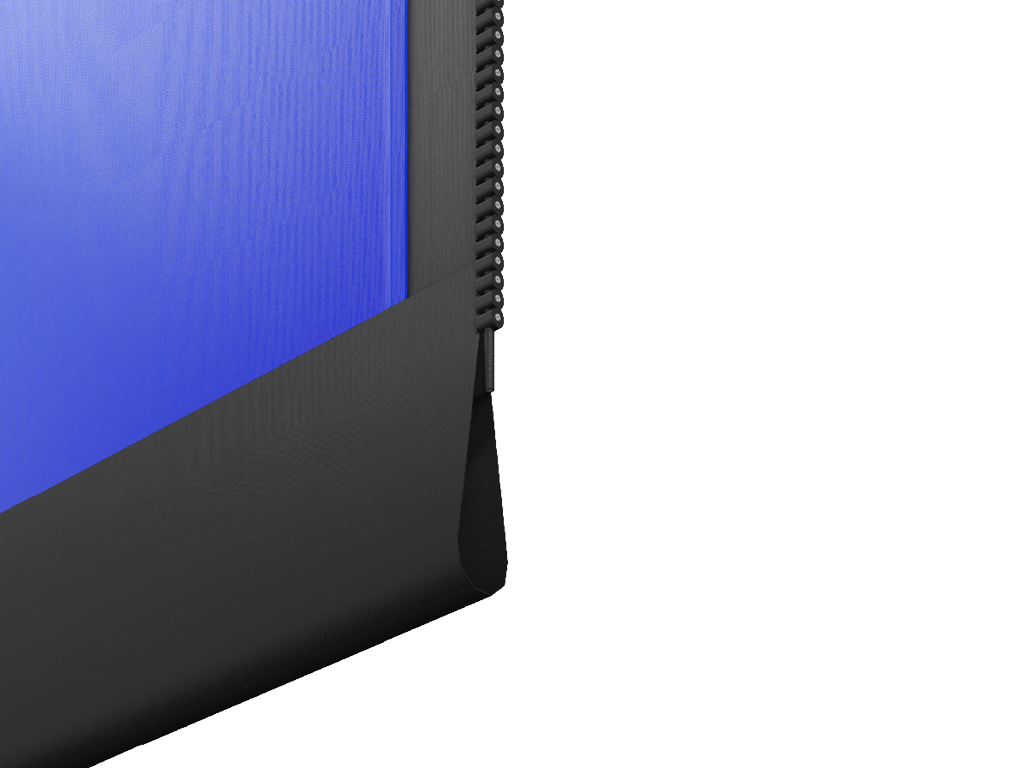

Oqilangan PВХ polotno, zichligi 900–1 200 g/m².

Oqilangan PВХ polotno, zichligi 900–1 200 g/m².

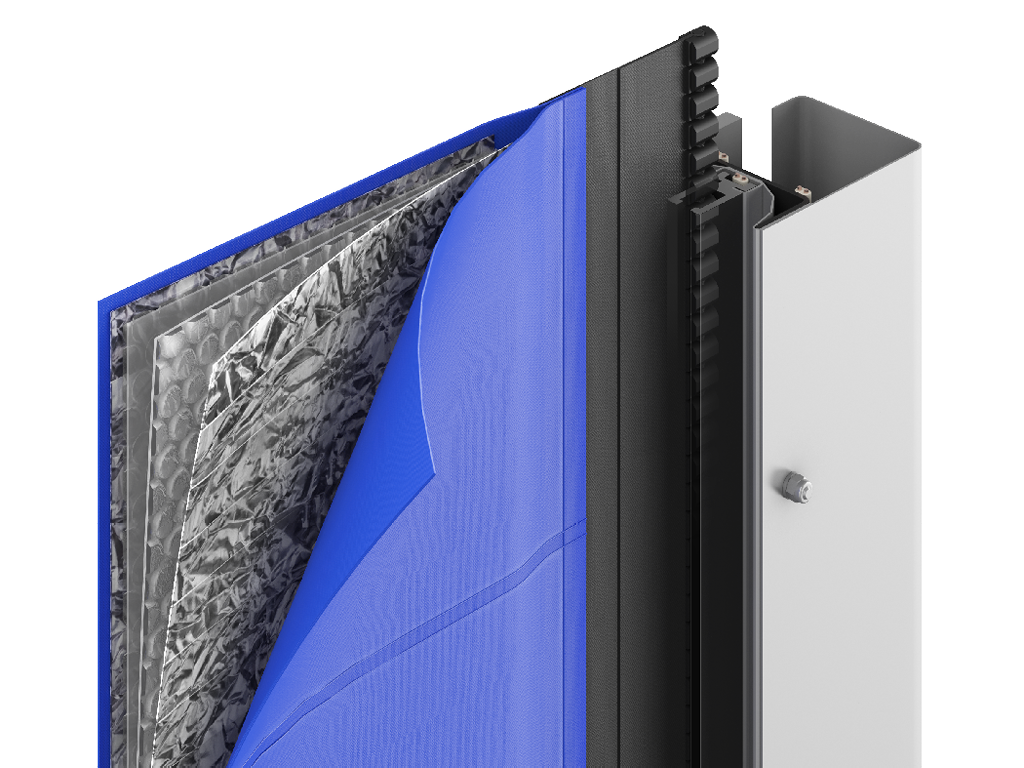

Izolyatsiyalangan polotno (eshiklar salbiy haroratda ishlatilganda).

Izolyatsiyalangan polotno (eshiklar salbiy haroratda ishlatilganda).

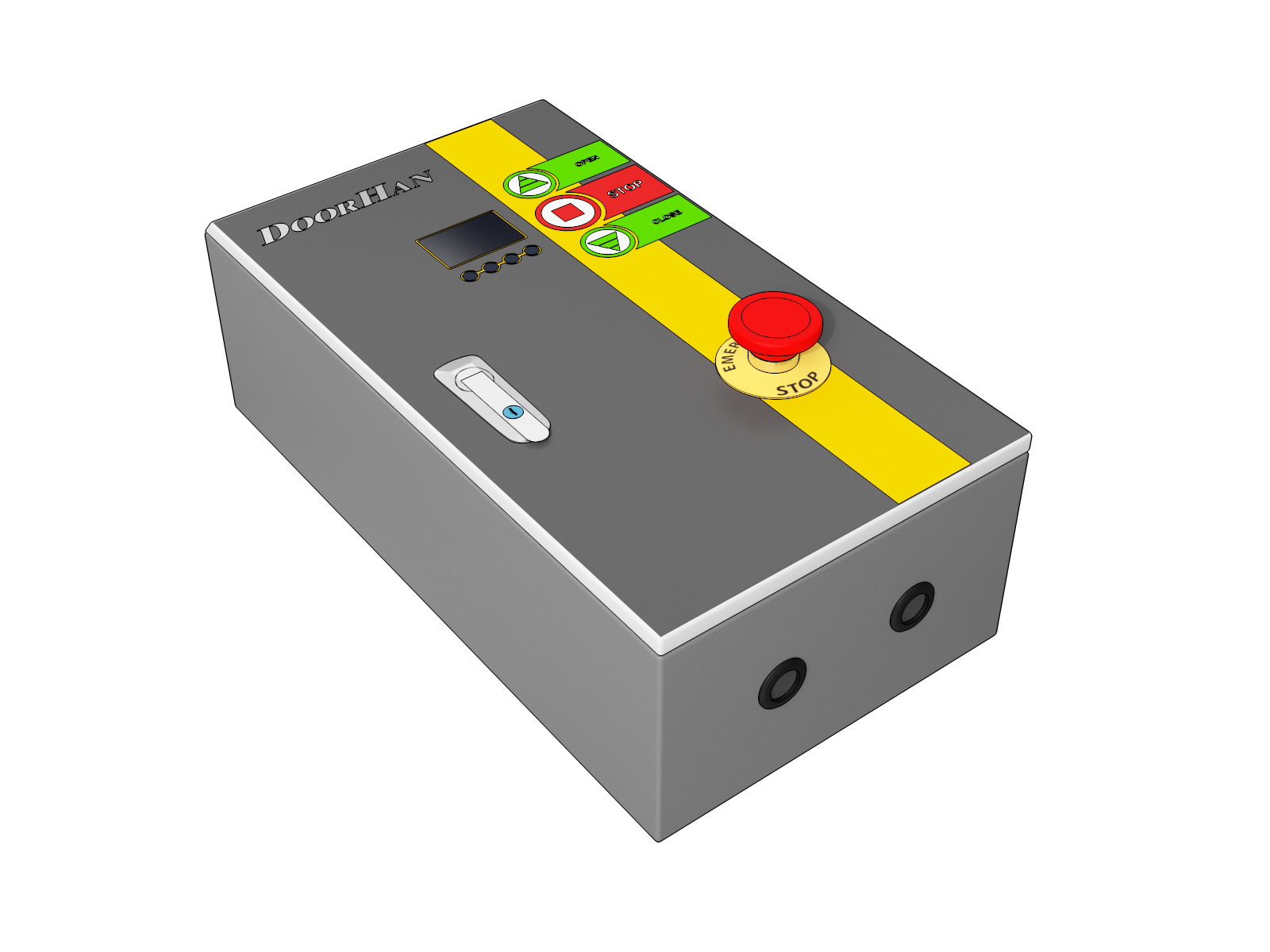

Boshqaruv bloki chastota o‘zgartirgichi bilan po‘latdan bo‘yalmagan korpusda, 300 × 400 × 150 mm; himoya sinfi – IP54.

Boshqaruv bloki chastota o‘zgartirgichi bilan po‘latdan bo‘yalmagan korpusda, 300 × 400 × 150 mm; himoya sinfi – IP54.

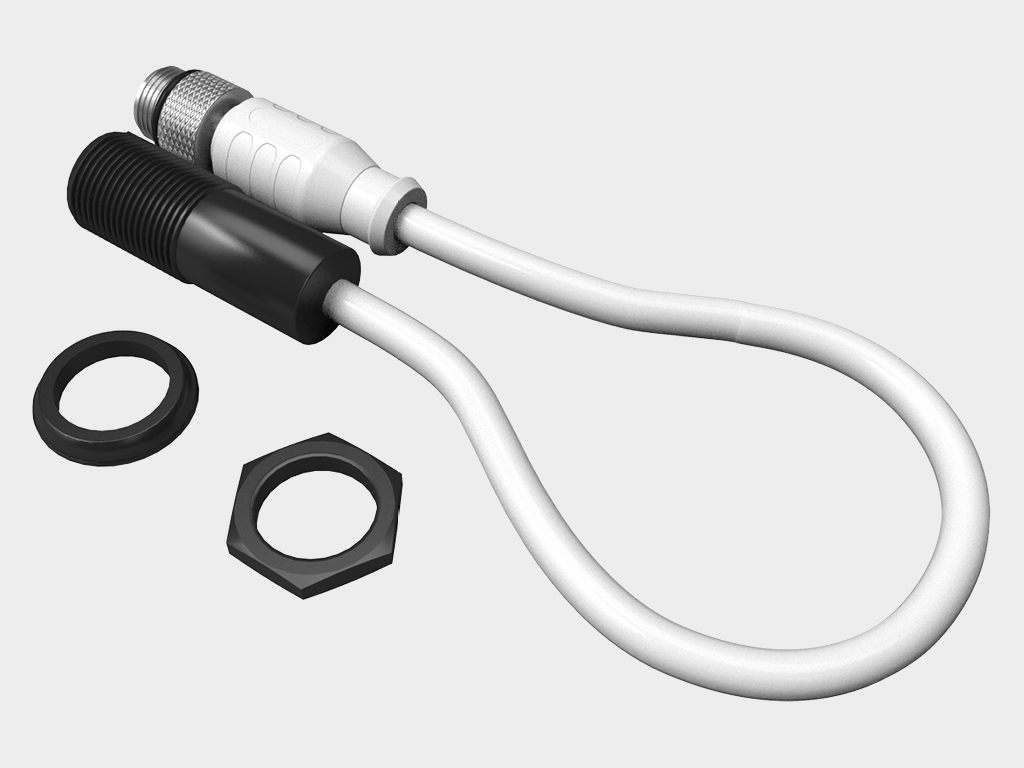

Fotoelementlar pol sathidan 500 mm balandlikda o‘rnatiladi.

Fotoelementlar pol sathidan 500 mm balandlikda o‘rnatiladi.

Boshqaruv blokining korpusi zanglamaydigan po‘latdan AISI304.

Boshqaruv blokining korpusi zanglamaydigan po‘latdan AISI304.

Privo'd va ustunlarni isitish.

Privo'd va ustunlarni isitish.

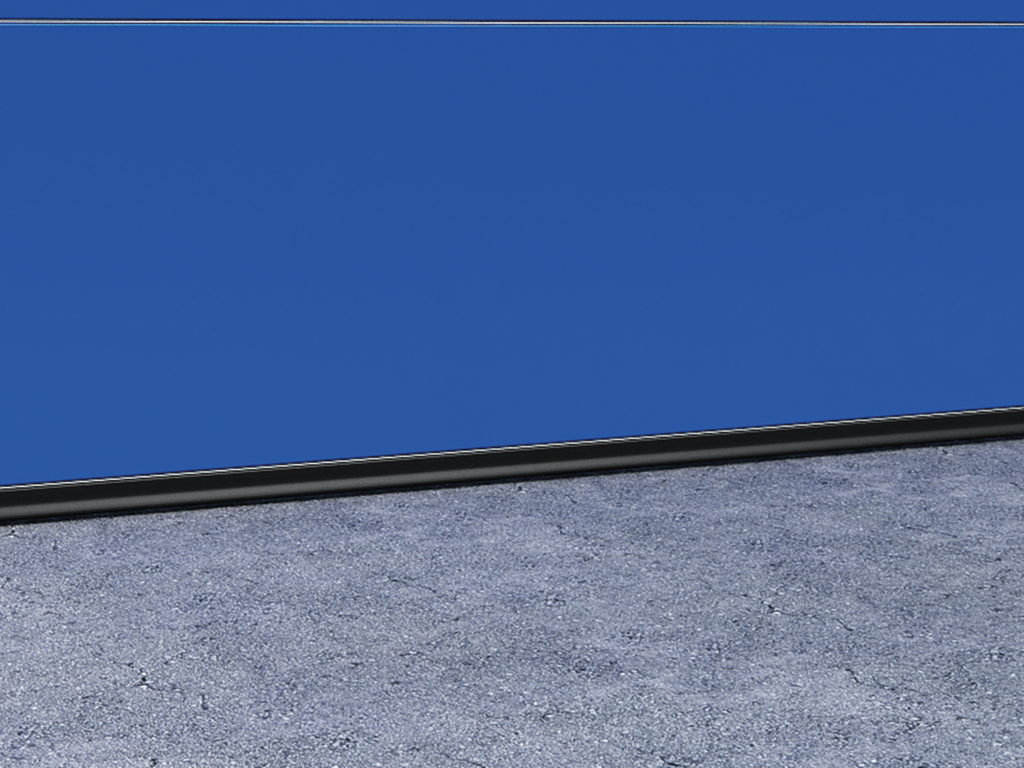

Yopilish jarayonida, agar sezgir pastki chet to‘siqqa tegsa, sensordan radio kanali orqali boshqaruv blokiga eshikni ochish uchun signal yuboriladi; agar elektr ta'minoti uzilsa, eshik avtomatik tarzda qarshi vazn yordamida ochiladi.

Yopilish jarayonida, agar sezgir pastki chet to‘siqqa tegsa, sensordan radio kanali orqali boshqaruv blokiga eshikni ochish uchun signal yuboriladi; agar elektr ta'minoti uzilsa, eshik avtomatik tarzda qarshi vazn yordamida ochiladi.

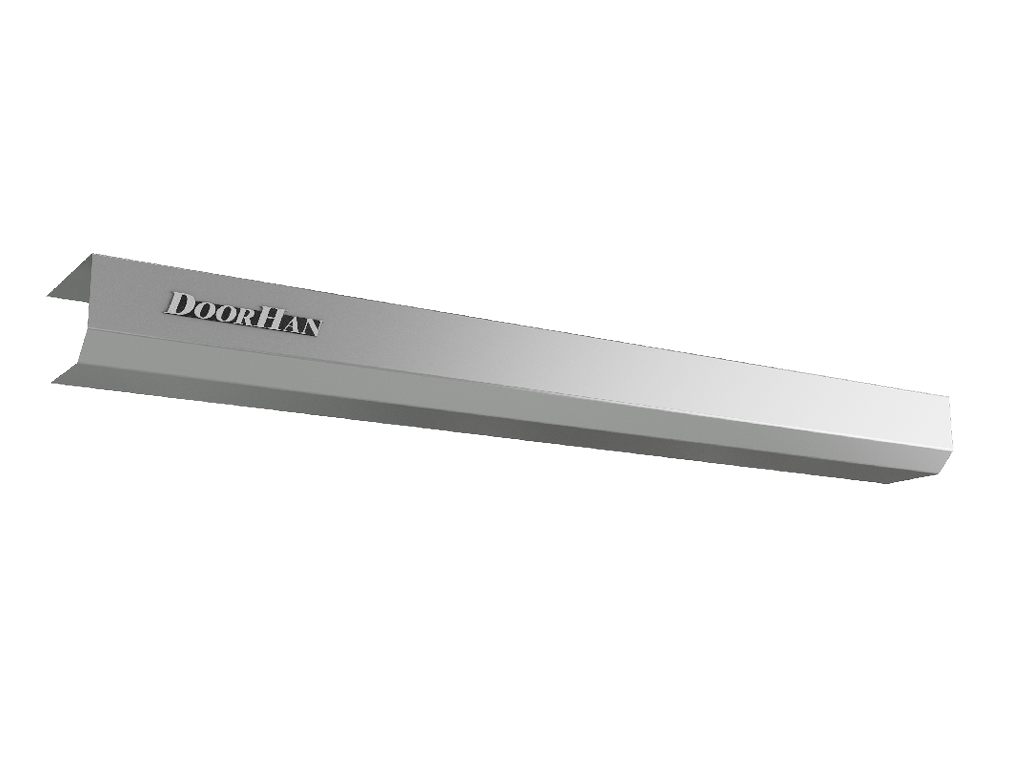

Korob qopqog‘i (2 500 mm balandlikdagi eshiklar uchun, tashqi va ichki foydalanishda korob qopqog‘i bazaviy o‘rnatiladi).

Korob qopqog‘i (2 500 mm balandlikdagi eshiklar uchun, tashqi va ichki foydalanishda korob qopqog‘i bazaviy o‘rnatiladi).

Texnik tavsif
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Ширина проема, мм
2 000–5 000
Высота проема, мм
2 000–5 000
Притолока, мм
570 dan
Пристенки, мм
525/570 dan (tomonisiz haydash / haydash tomoni)

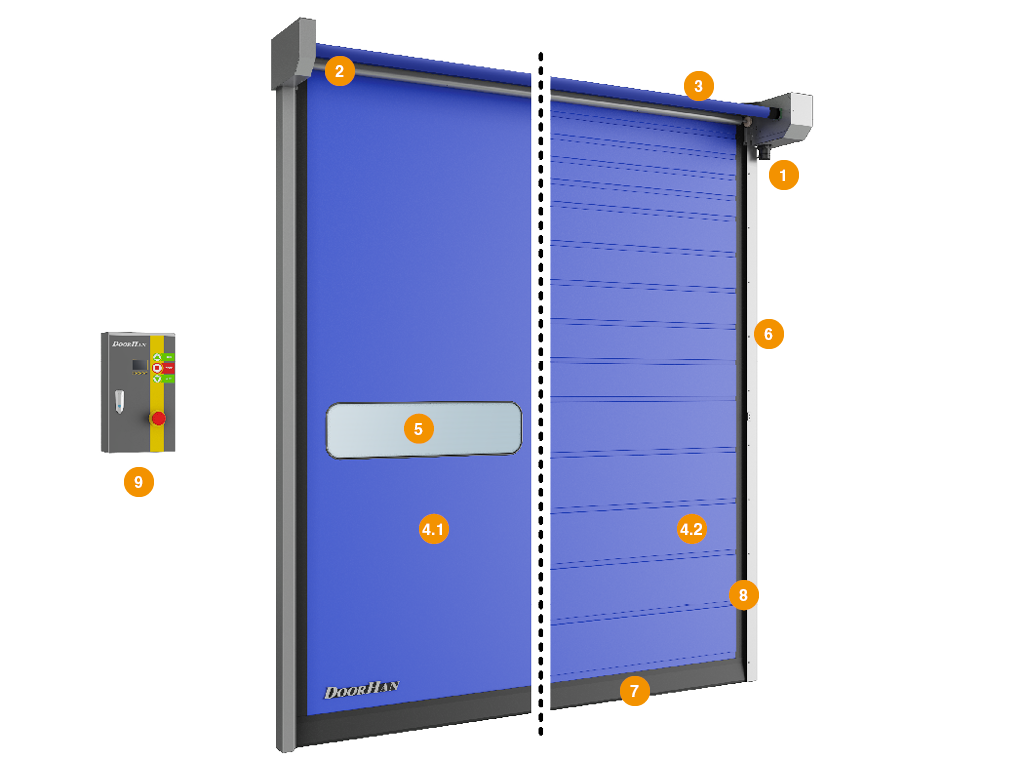

  1. Elektron privo'd.
  2. Privo'd vali.
  3. Polotno o‘rash vali.
  4. 4.Eshik polotnosi (bitta qatlamli).
  5. 4.Eshik polotnosi (izolyatsiyalangan).
  6. Shaffof qo‘shimcha (oyna/panel — bitta qatlamli polotno uchun).
  7. Polotno harakati uchun yo'naltiruvchi bilan ustun.
  8. Polotnoning pastki cheti.
  9. Fotoelement.
  10. Boshqaruv bloki.

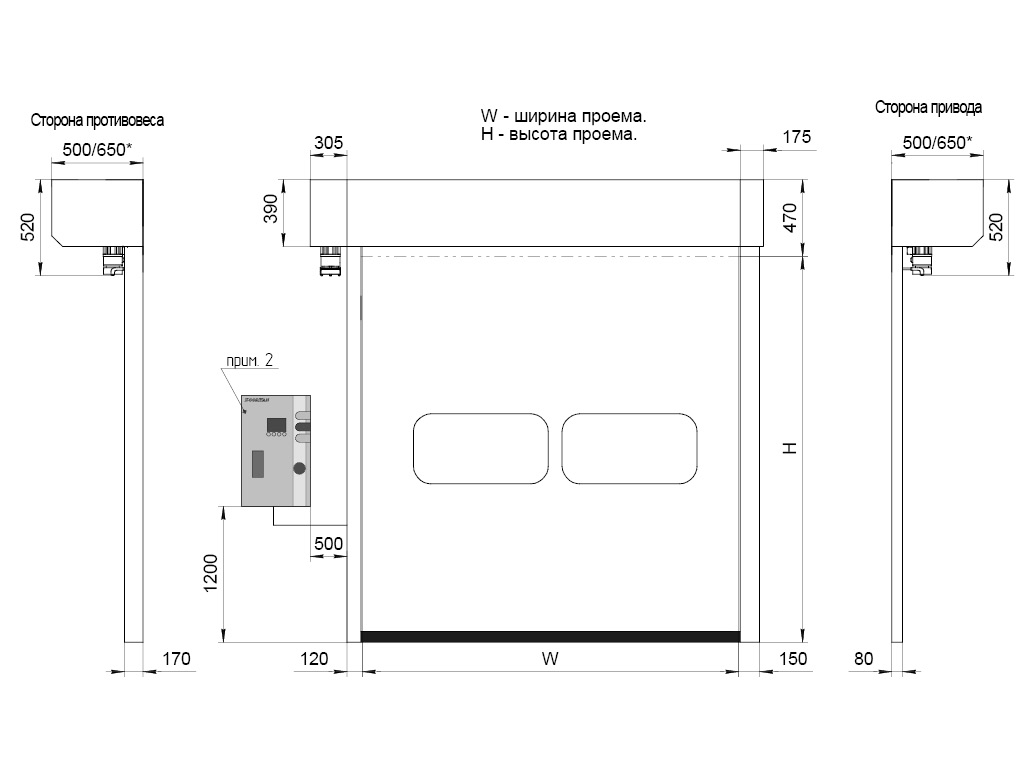

Privo'd yon tomondan.

Privo'd yon tomondan.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 000–5 000
H, мм Высота проема 2 000–5 000
Параметр Значение Примечание
Ветровая нагрузка, км/ч 140 gacha Darvozalar uchun 3000 × 3000 mm
Ветровая нагрузка, км/ч 120 gacha Darvozalar uchun 4000 × 4000 mm
Ветровая нагрузка, км/ч 100 gacha Darvozalar uchun 5000 × 5000 mm
Скорость открывания, м/с 2,5 gacha
Скорость закрывания, м/с 2,5 gacha
Диапазон рабочих температур, °С -30…+50 Ustunlar va privo'dni isitish tizimi ishlatilganda. -16...-30 °C harorat rejimida ekspluatatsiya qilganda, eshik konstruktsiyasiga shaffof bo‘limlar (oyna/panel) o‘rnatish va «Xavfsizlik profili» opsiyasini tanlash imkoniyati mavjud emas.
Мощность, Вт 1 500
Класс защиты IP IP54 Kontsovye holatlar inkodery yordamida kuzatiladi.
Напряжение питания, В 220 V / 50 Hz Yagona fazali
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000

Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan o‘tkazish va xizmat ko‘rsatish tavsiya etiladi.

Eshiklarni qo‘l bilan ochish va yopish kalit yordamida amalga oshiriladi.

PVC-polotnoning yo‘nalishining ifloslanishiga yo‘l qo‘ymang.

Eshiklar ochilish va yopilish paytida ochilishda bo‘lish taqiqlanadi, jarohat olmaslik uchun.

Eshiklar ochilish va yopilish paytida ochilishda begona ob'ektlarning mavjud bo‘lmasligiga e'tibor bering.

Eshikning yo‘nalishlarda o‘zini tiklash funksiyasi favqulodda holatlarda, transport vositalari tomonidan tasodifiy urishlar yuzaga kelganda ishlash uchun mo‘ljallangan. Bu funksiya polotnoni yo‘nalishlardan maqsadli va tizimli tarzda chiqarish uchun mo‘ljallanmagan. Funksiyaning ishlash qobiliyati plastik yo‘nalishlardan o‘rnatilgan «zipper» chiqishi imkoniyati bilan ta'minlanadi. Funksiya ishlashini ta'minlash, polotno va tizim elementlarining alohida komponentlarining mustahkamlik parametrlarini oshiradigan zarbalar bilan ta'minlanolmaydi. Masalan, polotnoga yuqori tezlikda urishlar, o‘tkir predmetlar bilan zarbalar, vilkali yuk ko‘taruvchilari tomonidan yuqori qismini urish kabi holatlarda. Zarba natijasida polotno avtomatik ravishda yo‘nalishlarga qaytib o‘rnatiladi va keyingi yopilish tsikliga o‘tadi.

Упаковка в дерево Характеристики упаковки
Состав Pufakchali plyonka, polistirol, yog‘och pallet, yog‘och tayanchlar
Длина, мм Eshikning tarkibiy qismlarining uzunligiga bog‘liq
Ширина, мм Eshikning tarkibiy qismlarining kengligiga bog‘liq
Высота, мм Eshikning tarkibiy qismlarining balandligiga bog‘liq
Qo‘shimcha tavsif chop etish

DoorHan konserni eshiklarni yuk avtomobiliga gidravlik ko‘taruvchi kran yoki kamida 2 m vilkali tutqichli avtomobil ko‘taruvchisi yordamida yuklashni amalga oshiradi. Mijoz yoki o‘rnatuvchi o‘rnatilgan eshiklarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi kerak. Vilka yog‘och palletning ostiga kirib, boshqa tomondan chiqishi lozim. Kran yoki boshqa ko‘tarish vositalari ishlatilganda, tegishli yuk ko‘tarish qobiliyatiga ega bo‘lgan tortishli zanjirlar ishlatish tavsiya etiladi

2 500 mm balandlikdagi eshiklar uchun, tashqi va ichki foydalanishda korob qopqog‘i bazaviy komplektatsiyaga kiradi. Boshqa holatlarda, qopqog‘ini o‘rnatish ixtiyoriydir.

O'rnatish
Montaj usullari

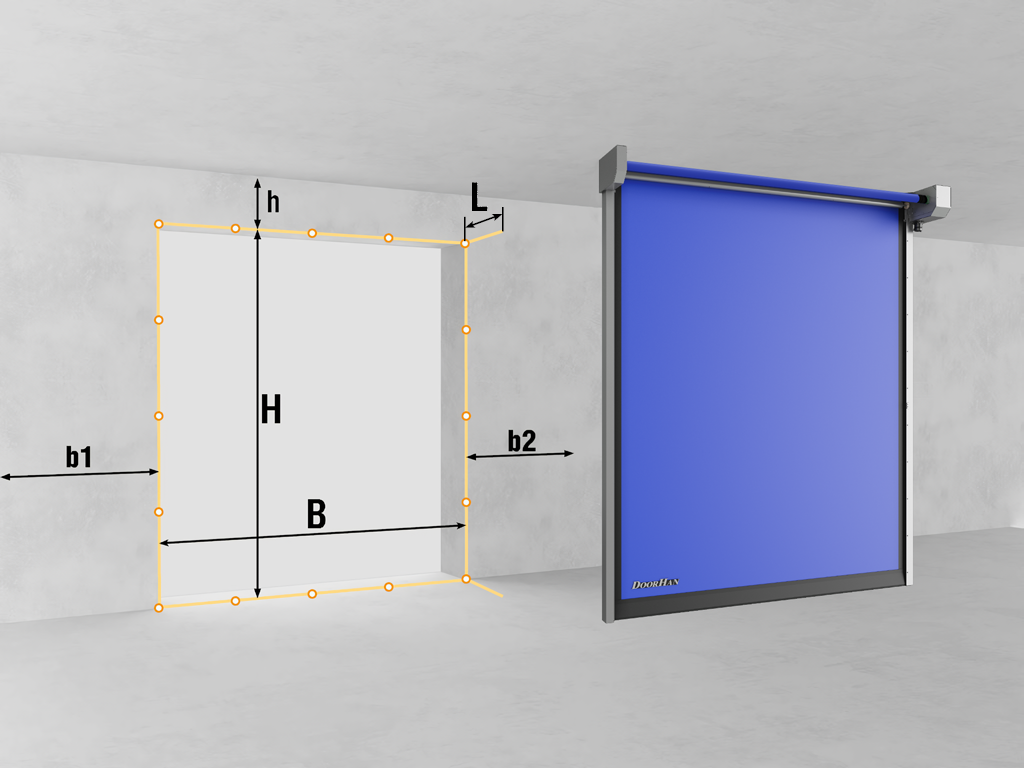

Bino qurilishi uchun tayyorgarlik

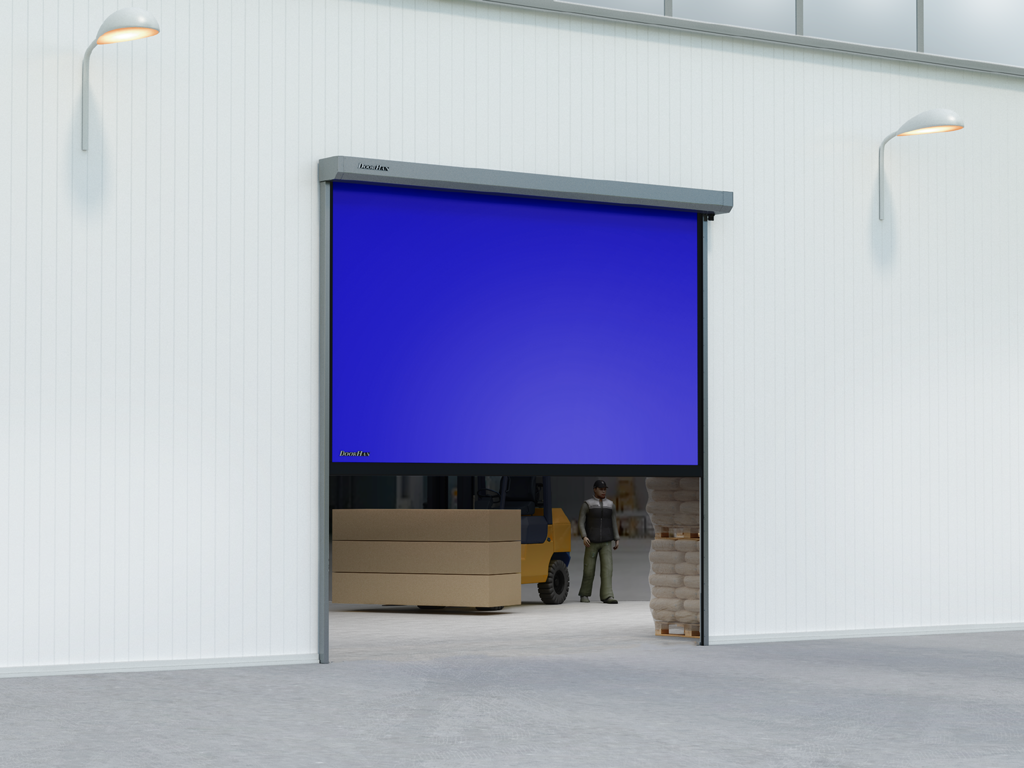

Nakladnoy montaj tezkor eshiklar.
Nakladnoy montaj tezkor eshiklar.
  1. Barcha o'lchovlar ichki xonada amalga oshiriladi. Har bir kattalikni o'lchash kamida uchta nuqtada (eng oxirgi holatlarda va markazda) amalga oshirilishi kerak.
  2. B – ochilish kengligi (chapki chekkadan o‘ngki chekkagacha bo‘lgan masofa).
  3. H – ochilish balandligi (polni yuqorisidan ochilishning yuqori qismigacha bo‘lgan masofa).
  4. h – pritoloka (ochilishning yuqori qismidan shiftgacha bo‘lgan masofa).
  5. b1/b2 – chapki/o‘ngki yon tomondagi masofa (mos ravishda ochilishning chap yoki o‘ng chekkasidan to‘siqqa qadar bo‘lgan masofa).
  6. L – eshikning yuqori qismining chuqurligi (devordan to‘siqqa qadar bo‘lgan masofa).
  7. H va B o‘lchovlarini olishda yakuniy o‘lchov sifatida eng katta qiymat olinadi, h, b1 va b2 o‘lchovlarini olishda esa eng kichik qiymat olinadi.
Hujjatlar
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

SPEEDROLL 2ST seriyasining yuqori tezlikdagi aylanma eshiklari (Push-pull)

DOORHAN SERVO boshqaruv bloki

Muvofiqlik sertifikati (yuqori tezlikdagi eshiklar)

Yuqori tezlikda harakatlanuvchi eshiklar uchun pasport

Muvofiqlik sertifikati (boshqaruv bloklari)

SPEEDROLL 2ST yuqori tezlikda aylanuvchi eshik (Push-pull)

SPEEDROLL 2ST yuqori tezlikda aylanuvchi shlyuzlarni o'rnatish diagrammasi (Push-pull)

Kafolat majburiyatlari chop etish

Mijozga DoorHan konsernining tezkor rulonli eshiklarining ishlashga kafolati taqdim etiladi, bu kafolat chakana sotuvlar uchun 1 yil, dilerlik buyurtmalari uchun esa 2 yilni tashkil etadi, sotib olishdan boshlab.

Yangi mahsulotlar

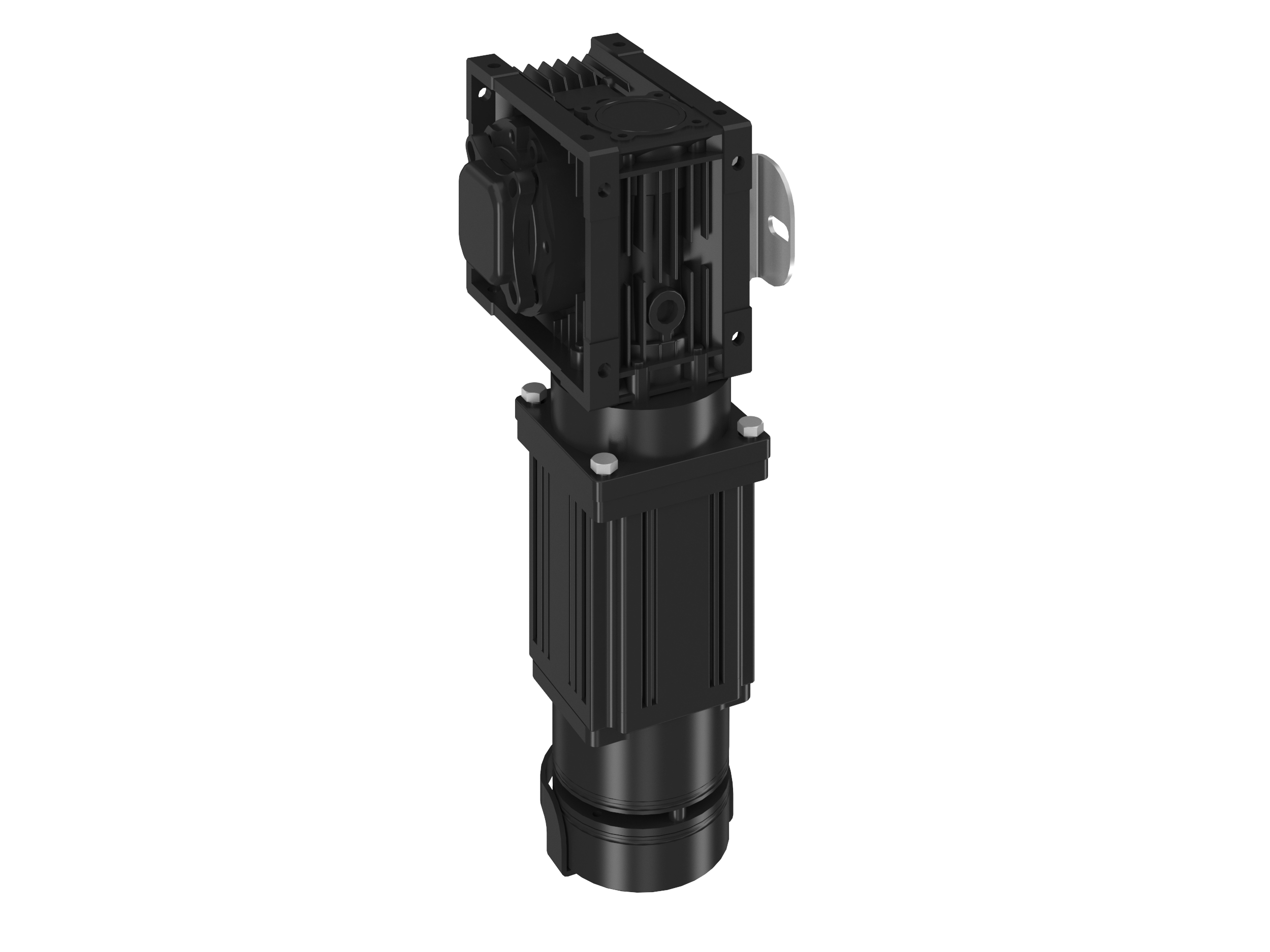

DOORHAN SERVO drayveri (220V).
