Sotib oling Industrial yassi eshiklar IFG-LG seriyasi pastki yo‘nalishli Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

Maksimal ishonchlilik va intensiv yuklamalarga chidamlilik talab etiladigan sanoat sexlari, depolar va angarlardagi o'ta katta o'tish joylarini to'sish uchun DoorHan konserni flagman muhandislik yechimini taklif etadi — pastki yo'naltiruvchili IFG-LG seriyali sanoat buklanadigan darvozalar. Bu shunchaki darvoza emas, bu pastki relsga tayanish beradigan misli ko'rilmagan barqarorlik bilan buklanadigan konstruksiyaning ixchamligini birlashtirgan kuchli himoya majmuasidir. Ular uzluksiz ishlash va uzoq muddatlilik mutlaq ustuvorlik bo'lgan eng mas'uliyatli ob'ektlar uchun yaratilgan.

Fundamental barqarorlik va joyni tejash. IFG-LG seriyali darvozalar — bu ikki texnologiyaning ideal gibrididir:

Maksimal ishonchlilik uchun pastki yo'naltiruvchi: Osma tizimlardan farqli o'laroq, pastki relsning mavjudligi og'irlik yukini yuqori balkadan to'liq olib tashlaydi va hatto juda og'ir va keng stvorkalar uchun ham ideal geometriyani ta'minlaydi. Bunday ikki nuqtali tayanch shamol yuklamalariga nisbatan ajoyib barqarorlikni va harakatning silliqligini kafolatlaydi, bu massiv darvozalar uchun o'ta muhimdir.
Joyni tejash uchun "garmoshka" buklanadigan konstruksiya: Darvozalarga an'anaviy surilma tizimlar kabi surilish uchun yon tomonda ulkan bo'sh joy kerak emas. Stvorkalar o'tish joyining chetida ixcham tarzda buklanadi va bino ichida ham, tashqarisida ham maksimal foydali maydonni bo'shatadi.

Sanoat standarti bo'yicha mustahkamlik va issiqlik izolyatsiyasi. IFG-LG darvozalarining har bir detali uzoq va intensiv foydalanish uchun mo'ljallangan. Polotno karkasi korroziyaga qarshi ishlovdan o'tgan yuqori sifatli po'latdan yasalgan. To'ldiruvchi sifatida a'lo darajadagi issiqlik va ovoz izolyatsiyasi ko'rsatkichlarini ta'minlaydigan standart DoorHan sendvich-panellari ishlatiladi, bu xonada barqaror mikroiqlimni saqlashga va isitish xarajatlarini kamaytirishga yordam beradi. Xodimlarning qulayligi uchun stvorkalardan biriga eshikcha o'rnatilishi mumkin, bu esa darvozalarni to'liq ochmasdan o'tish imkonini beradi.

Har qanday vazifalar uchun ko'lam. O'zining mustahkam va barqaror konstruksiyasi tufayli IFG-LG seriyali darvozalar kengligi 12 metrgacha va balandligi 6 metrgacha bo'lgan o'tish joylarini to'sishga qodir. Bu ularni aviatsiya angarlari, temir yo'l depolari, yirik logistika markazlari va ishlab chiqarish maydonchalari uchun universal yechimga aylantiradi. DoorHan'ning o'z zavodlarida to'liq ishlab chiqarish sikli bizga har bir bosqichda sifatni nazorat qilish va tayyor mahsulotning eng yuqori ishonchliligi va uzoq muddatliligini kafolatlash imkonini beradi. IFG-LG'ni tanlab, siz eng keng ko'lamli loyihalarni himoya qilish uchun yuqori sinfdagi muhandislik yechimini tanlaysiz.

Qo'llanilish sohasi:

Pastki yo‘nalishli yassi eshiklar — yirik va kichik havo kemalari uchun anbarlar, shuningdek, yirik o‘lchamdagi texnikani saqlash va xizmat ko‘rsatish angarlari uchun ochilishlarni yopishning ideal yechimi.

Montaj bilan buyurtma qilish

Afzalliklar

Energiya samaradorligi

Issiqlikni saqlovchi sandwich-panellar va maxsus muhrlash tizimi ochilishning maksimal darajada siqilishiga erishadi.

Ishlash maydonini tejash

Eshiklarni o'rnatish binoning ichida ham, tashqarisida ham mumkin, bu esa ichki makondagi bo'sh joyni sezilarli darajada tejash imkonini beradi.

Shamol yuklariga chidamlilik

Pastki yo‘nalishning mavjudligi eshiklarni yuqori shamol yuklariga ega ob'ektlarda o‘rnatish va keng ochilishlarni yopish imkonini beradi.

Yumshoq harakat

Eshiklarning panellariga o'rnatilgan ikki podshipnikli yelka tizimi yumshoq harakatni va eshiklarning ishonchli ishlashini ta'minlaydi.

Energiya samaradorligi

Issiqlikni saqlovchi sandwich-panellar va maxsus muhrlash tizimi ochilishning maksimal darajada siqilishiga erishadi.

Ishlash maydonini tejash

Eshiklarni o'rnatish binoning ichida ham, tashqarisida ham mumkin, bu esa ichki makondagi bo'sh joyni sezilarli darajada tejash imkonini beradi.

Shamol yuklariga chidamlilik

Pastki yo‘nalishning mavjudligi eshiklarni yuqori shamol yuklariga ega ob'ektlarda o‘rnatish va keng ochilishlarni yopish imkonini beradi.

Yumshoq harakat

Eshiklarning panellariga o'rnatilgan ikki podshipnikli yelka tizimi yumshoq harakatni va eshiklarning ishonchli ishlashini ta'minlaydi.

Dizayn

Sandwich-panelining yuzasi

Цвета

Silliq

RAL 9003 (oq, standart)

RAL 8014 (jigarrang)

RAL 5005 (ko'k)

RAL 6005 (yashil)

RAL 3005 (bordo)

RAL 9006 (kumush)

RAL 1014 (bej)

RAL 7004 (kulrang)

RAL kartasiga muvofiq nostandart rang

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

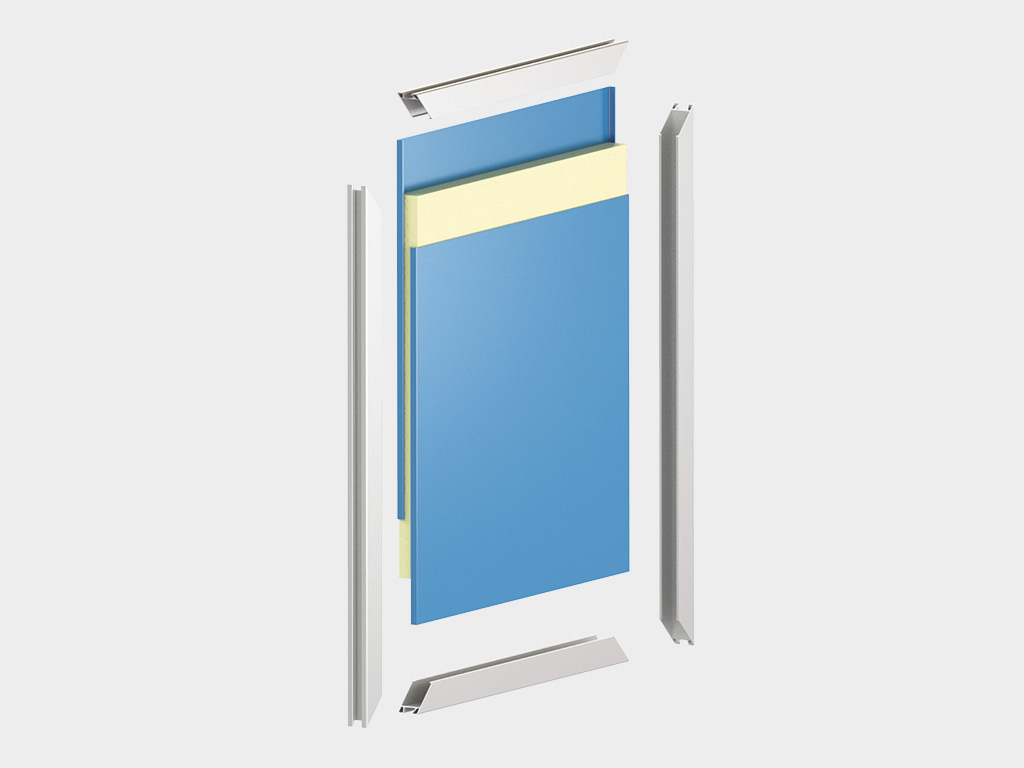

Po'lat sandoch-panellar, diraklar, roliklar, rezina muhrlaridan yig'ilgan to'qima.

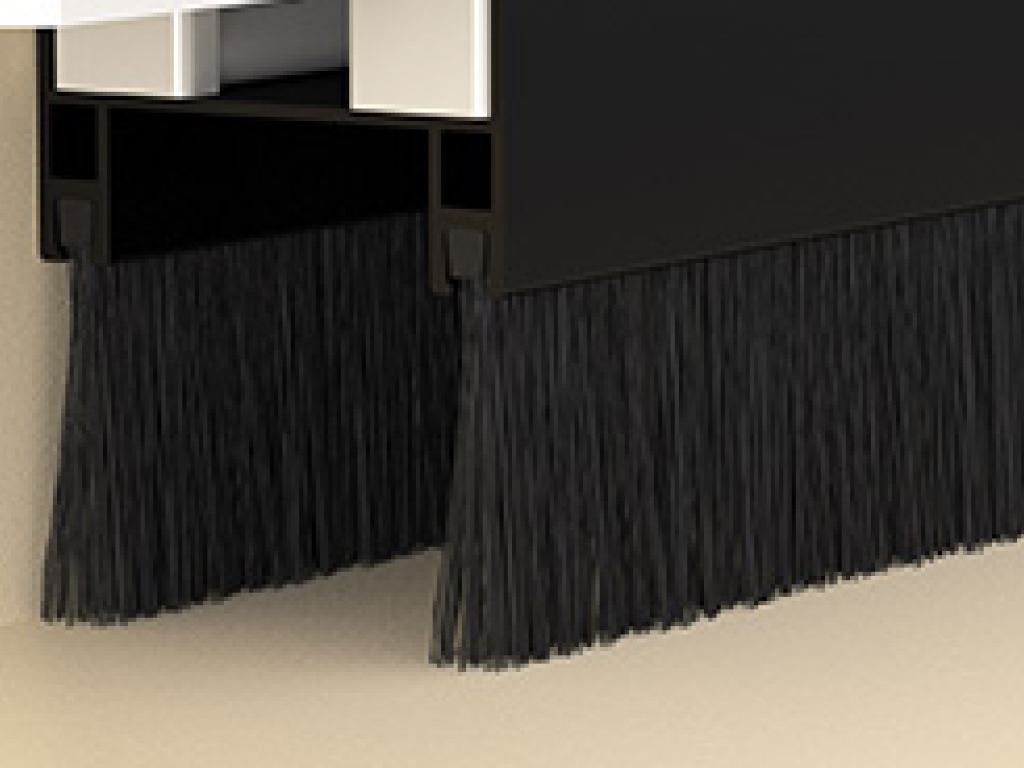

Eshik to'qimasining pastki qismidagi cho'tka muhrlari, ochilishning muhrlanishi uchun.

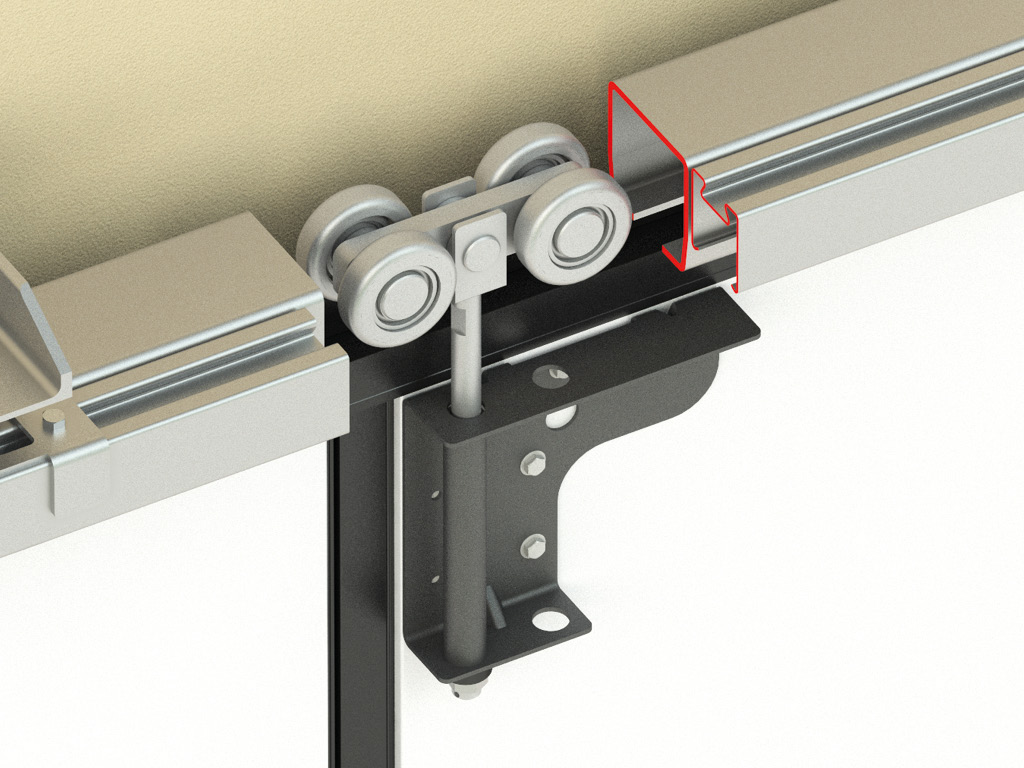

Yuqori sifatli po'latdan yasalgan rolikli tayanch, ishqalanishga kamroq moyil bo'lib, eshikning ishlash ishonchliligini oshiradi.

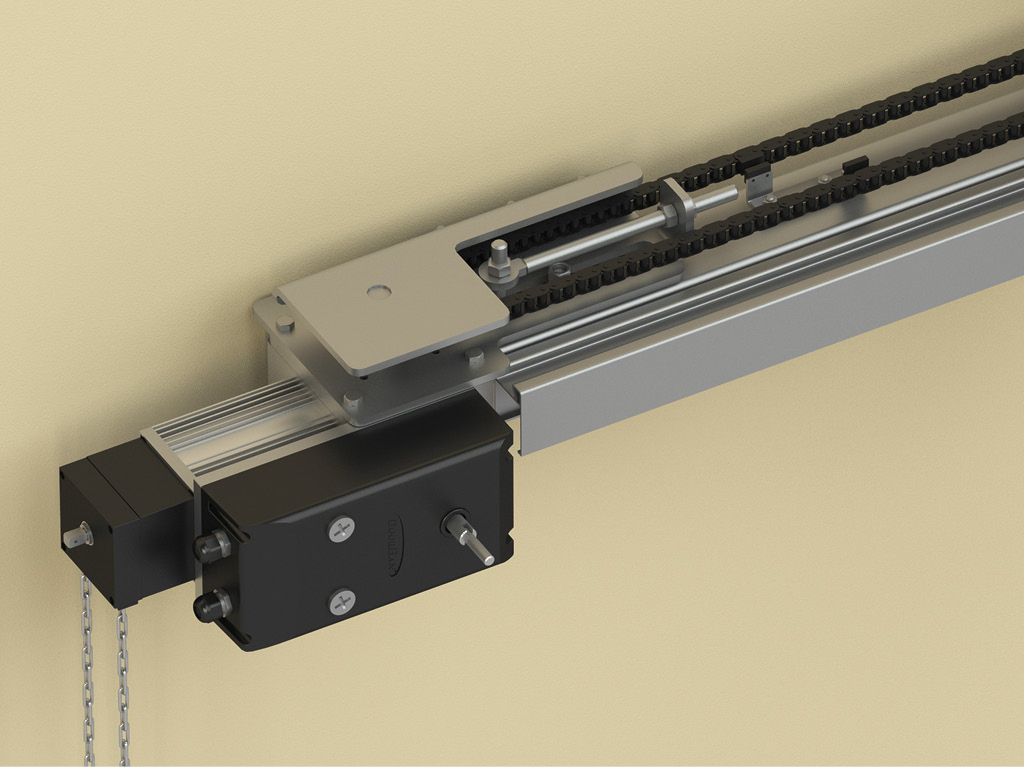

Privodning montaj kranštiyni zanjirning tarangligini sozlash imkonini beradi.

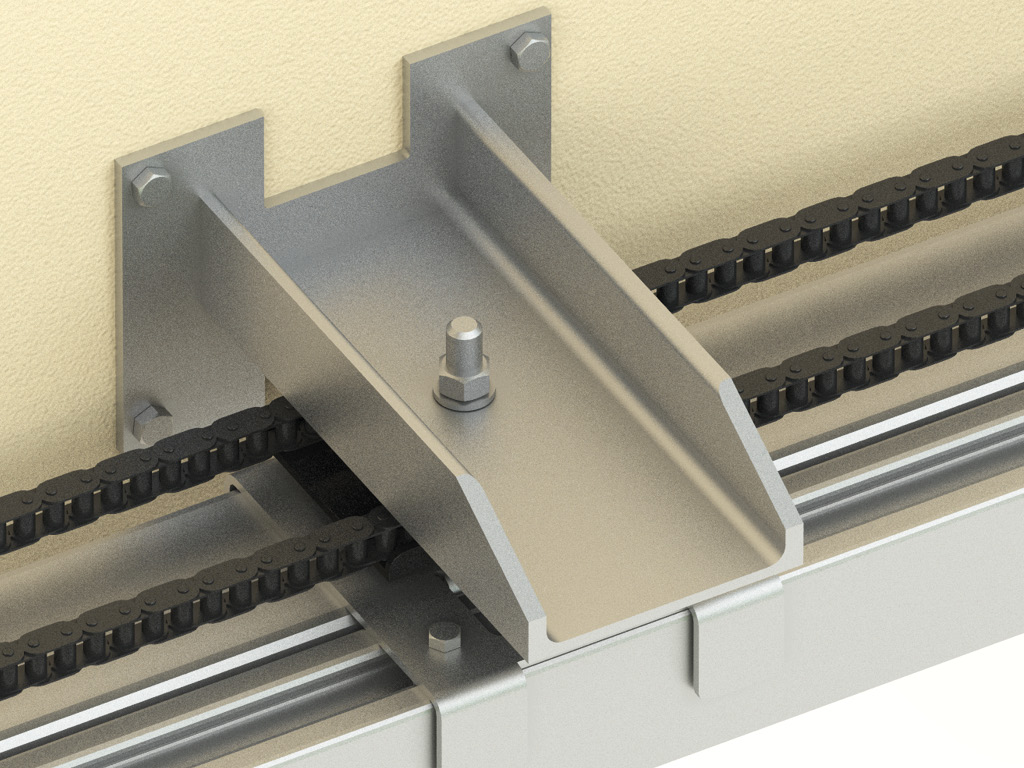

Kuchaytirilgan girderni o'rnatish kranštiyni katta yuklarni ko'tarishga chidamli.

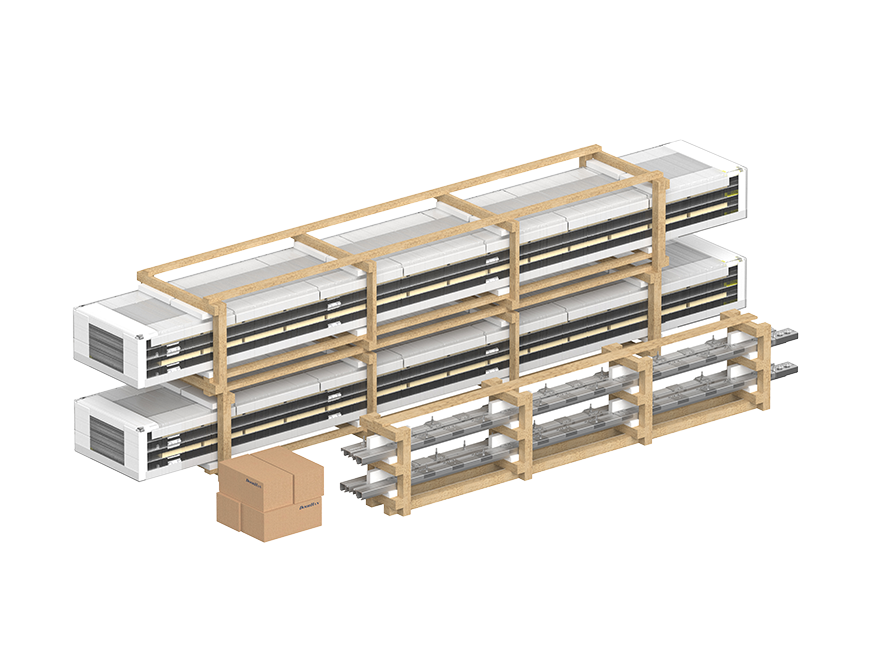

Eshik to'qimasi o'rtada bir-biriga diraklar bilan bog'langan kompakt panel to'plamiga o'raladi. To'plamning perimetri bo'ylab poliuretan burchaklari o'rnatiladi. So'ngra to'plam havo pufakchali plyonka bilan o'raladi. To'qima va yo'naltiruvchi qurilmalar yog'och ramka bilan o'raladi.

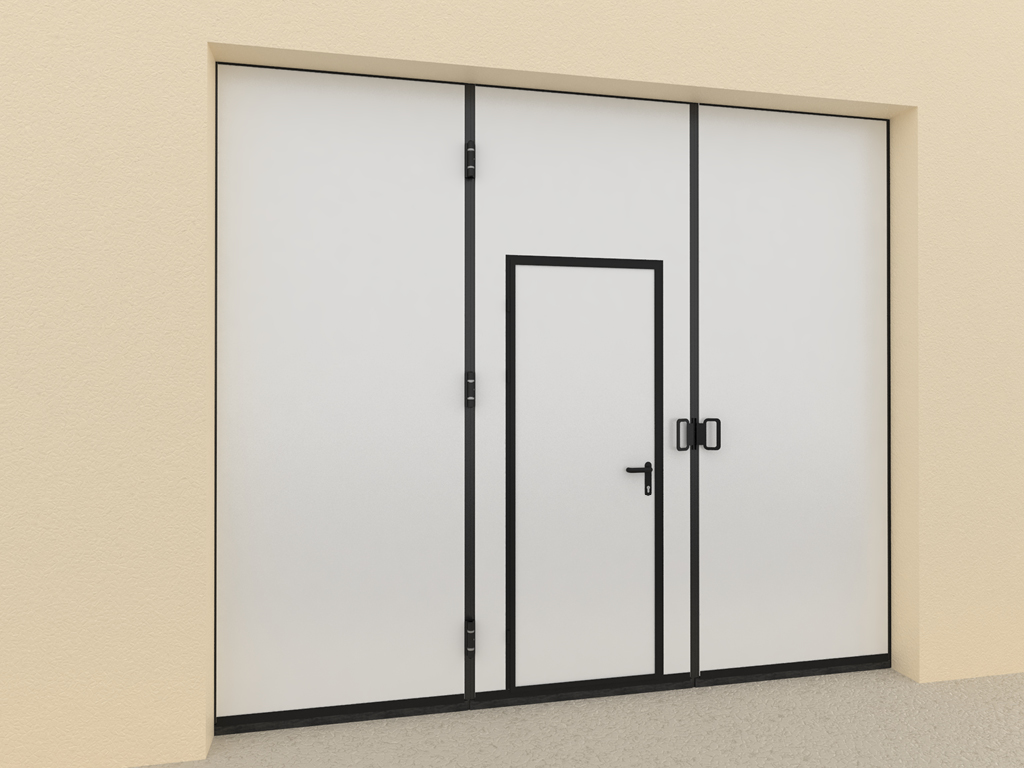

Aluminiy ramkali kalitka. Ramkaning standart rangi – RAL 9005 (qora).

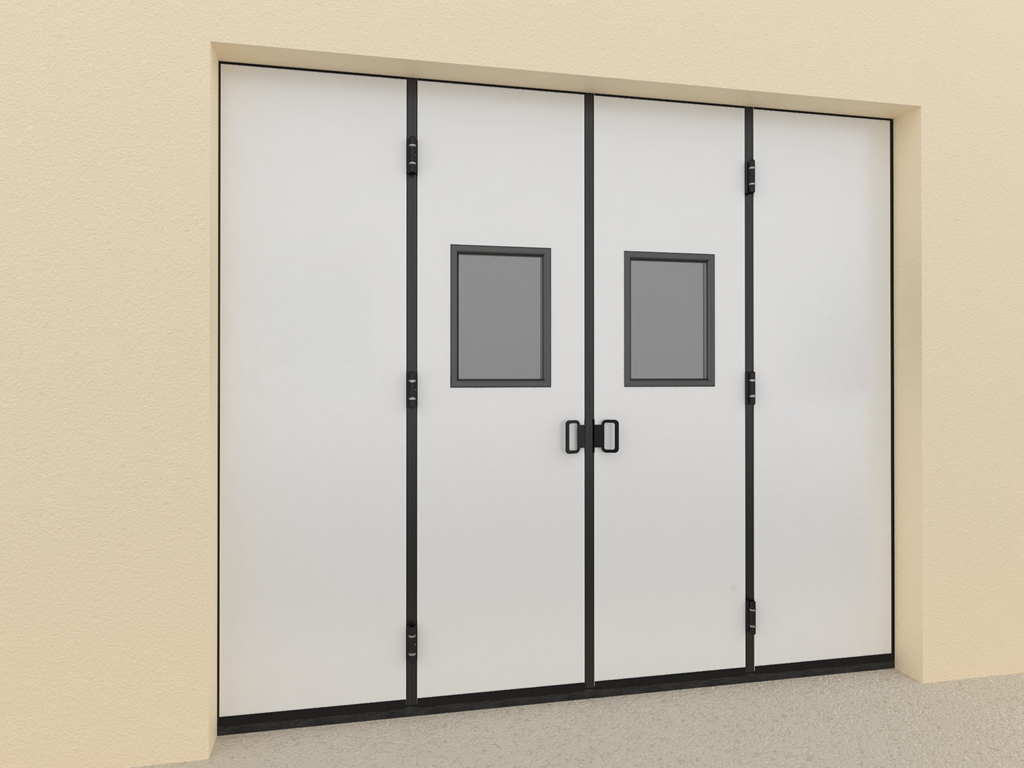

Aluminiy ramkali deraza, ichki qismini shaffof polikarbonat bilan to'ldirilgan, qalinligi 3 mm. Ramkaning standart rangi – RAL 9005 (qora).

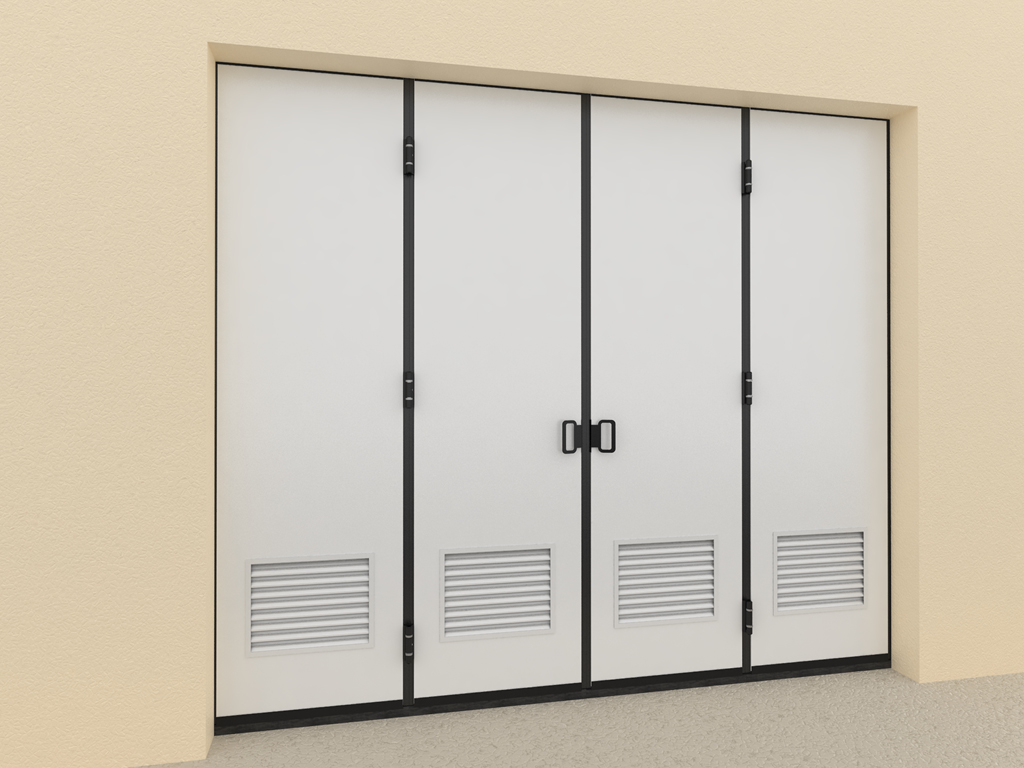

Ventilyatsion panjara. Standart rangi – RAL 9003 (oq).

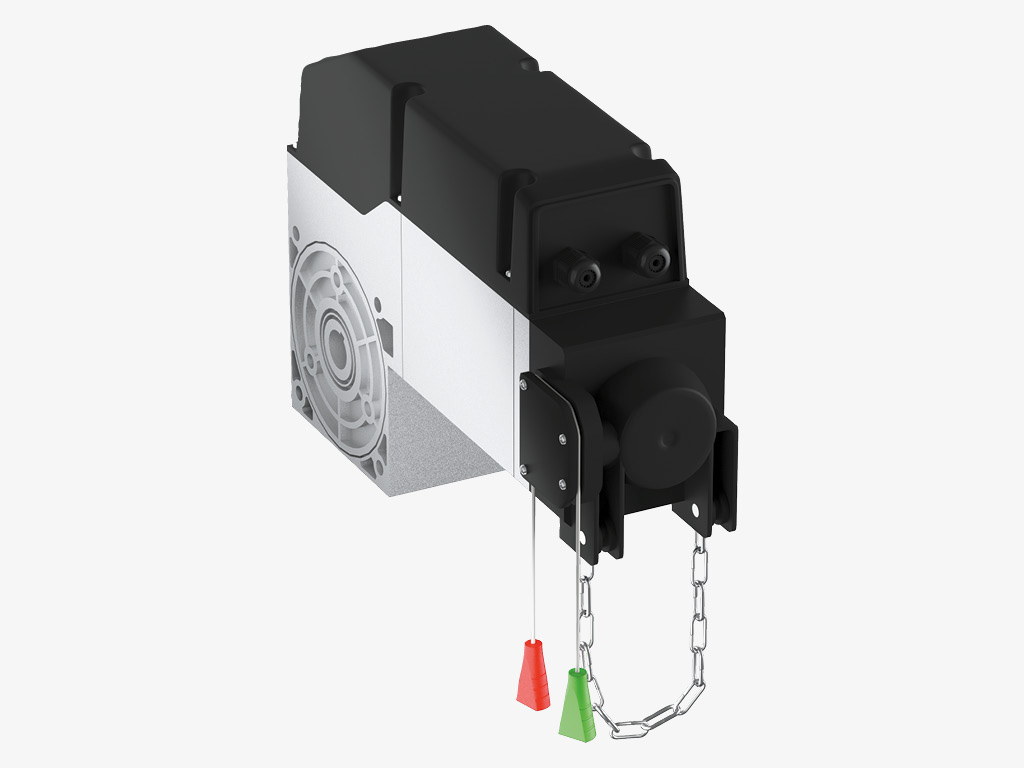

SHAFT-120 yoki SHAFT-200 privodi. Ochingan joyning maydoniga qarab tanlanadi.

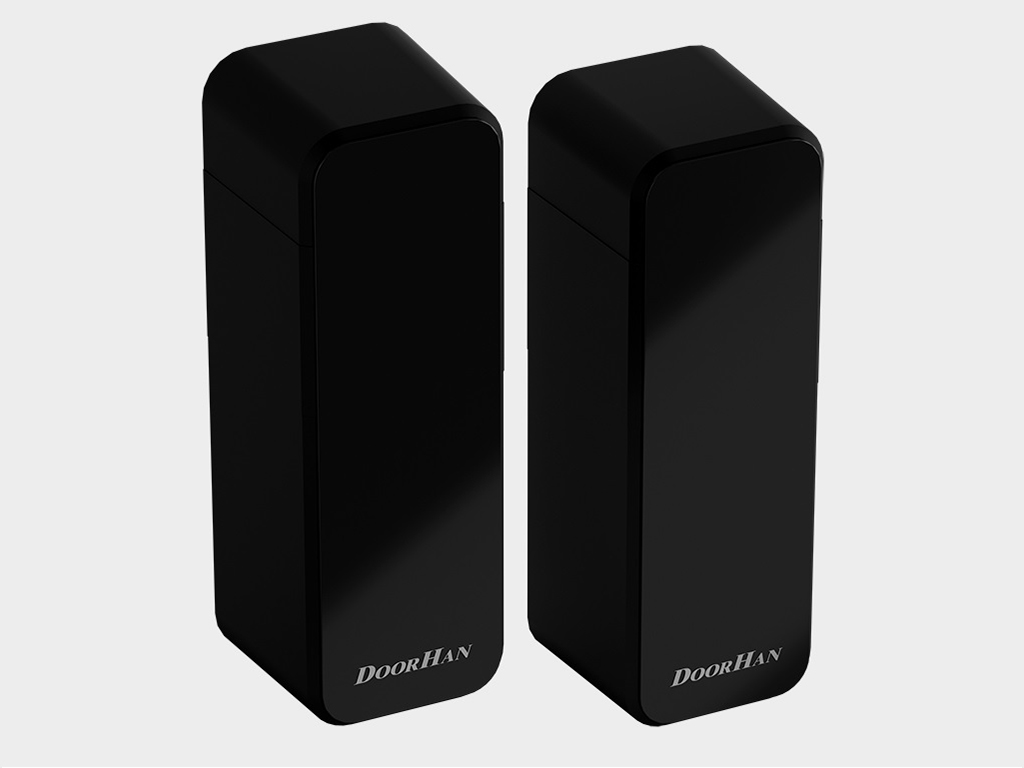

Simsiz xavfsizlik fotoelementlari, o'zgartiriladigan platalari bilan, notekis ochilishlar uchun PHOTOCELL-PRO, infraqizil uzatgich va qabul qilgichdan iborat.

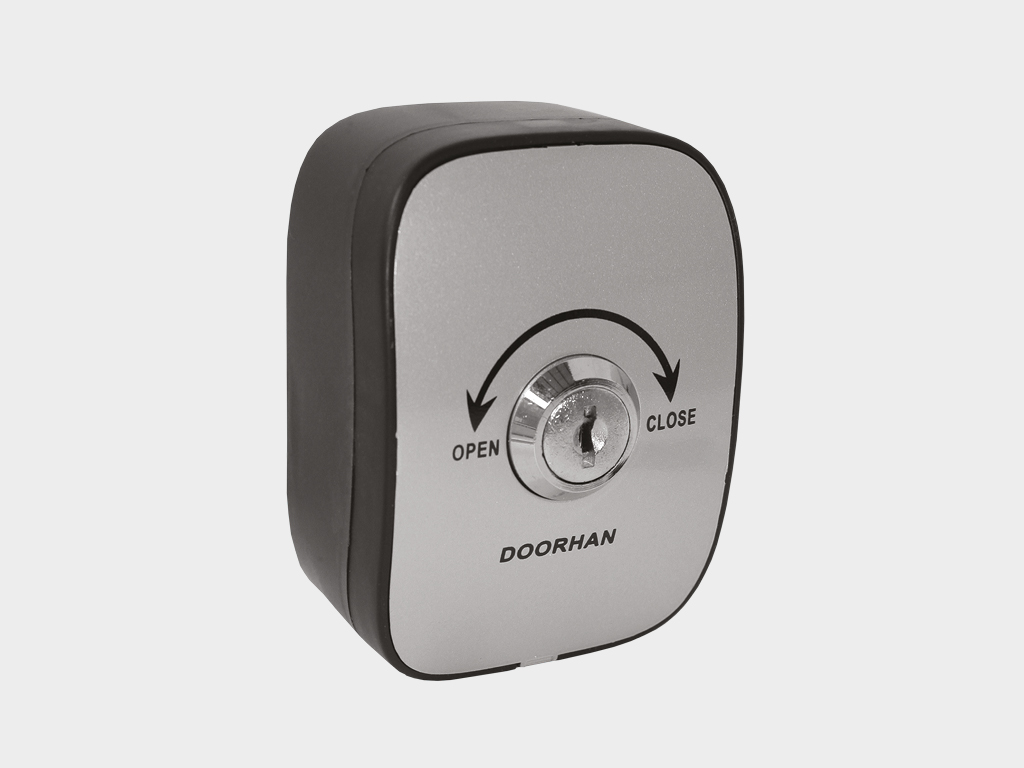

Kalit-knopka KEYSWITCH-N avtomatik tizimni boshqarish blokiga kalitni burish orqali boshqaruv buyruqlarini uzatish uchun mo'ljallangan.

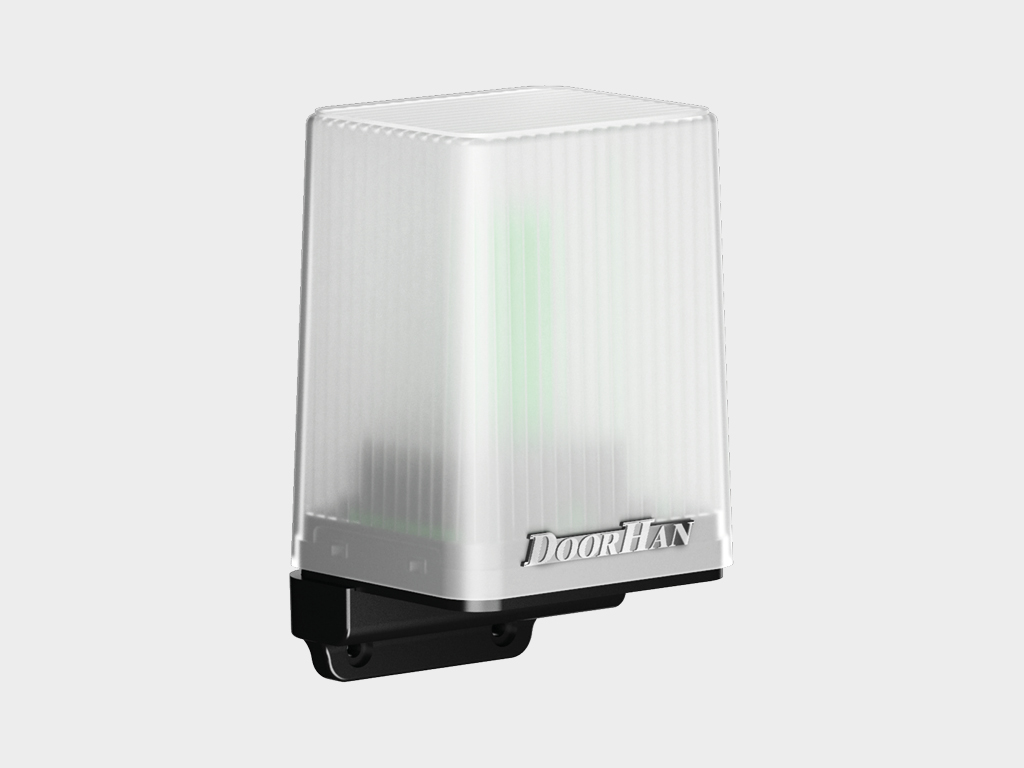

Signalizatsion LED lampochkasi antennali LAMP-PRO eshikning harakatini xabardor qilish uchun.

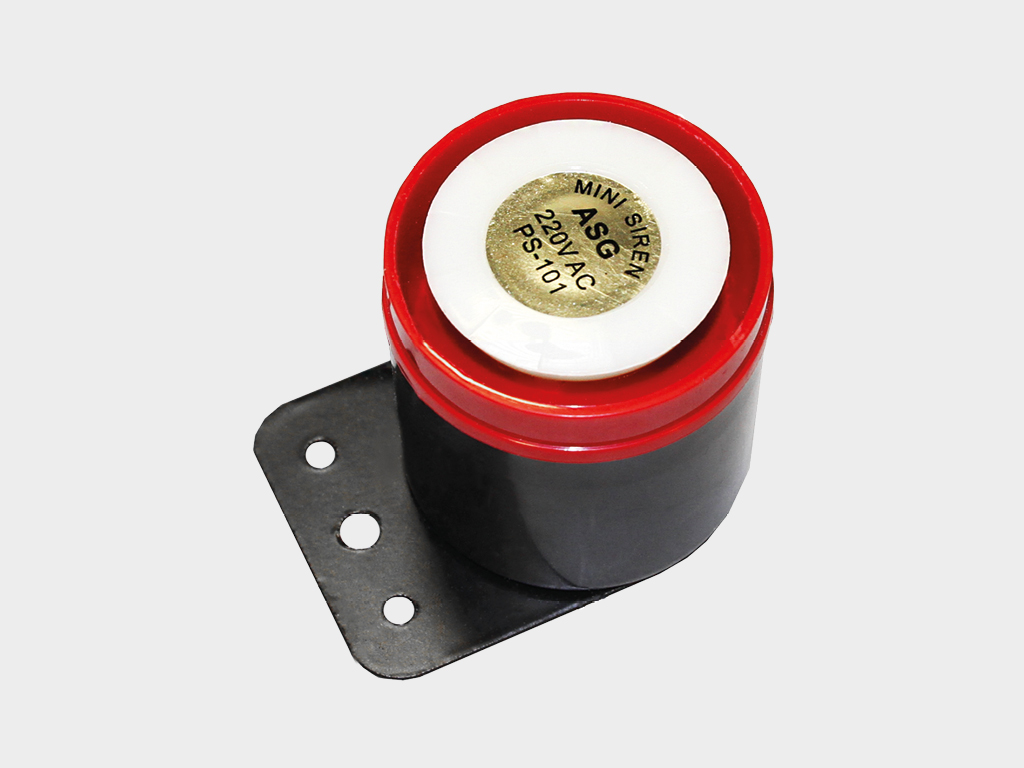

SIRINA sirenasi eshikning harakatini ovozli xabardor qilish uchun.

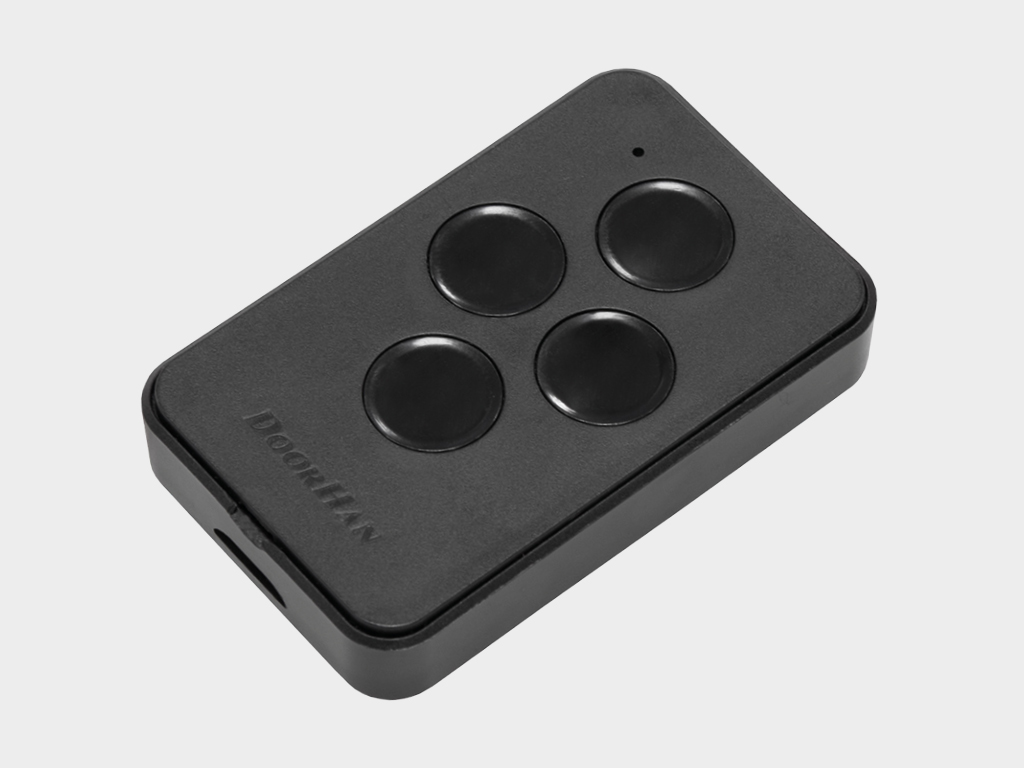

TRANSMITTER 4-PRO-BLACK pulti to'rtta avtomatik qurilmani masofadan boshqarish uchun.

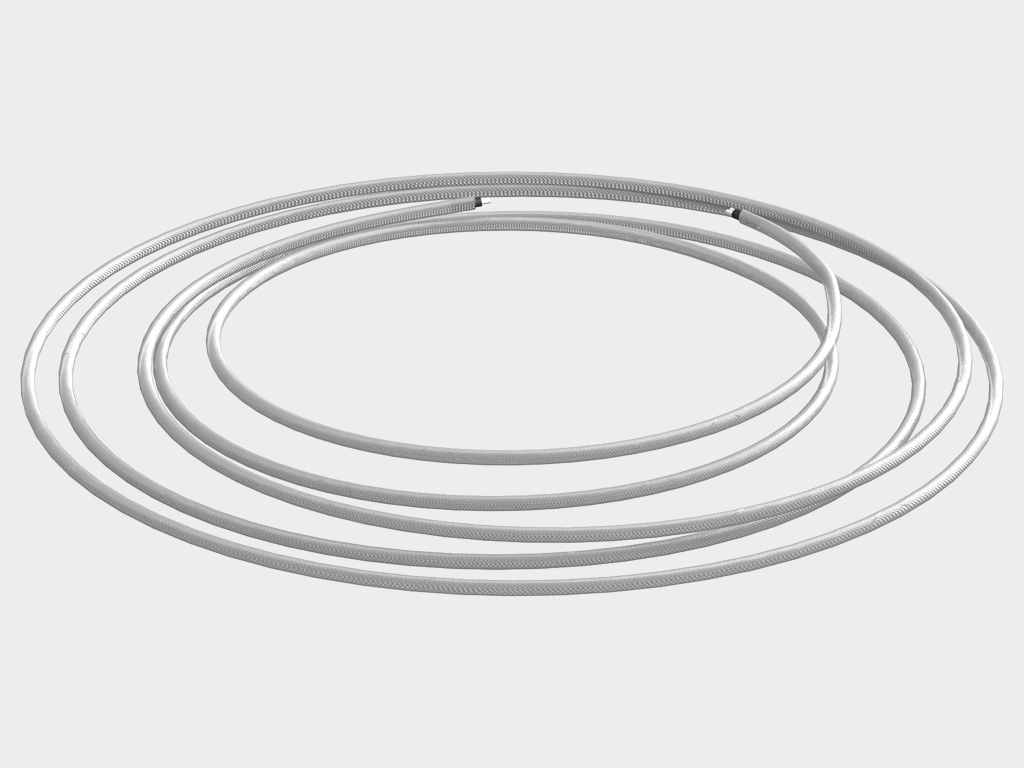

Pastki yo'naltiruvchi uchun isitish kabeli.

Texnik tavsif

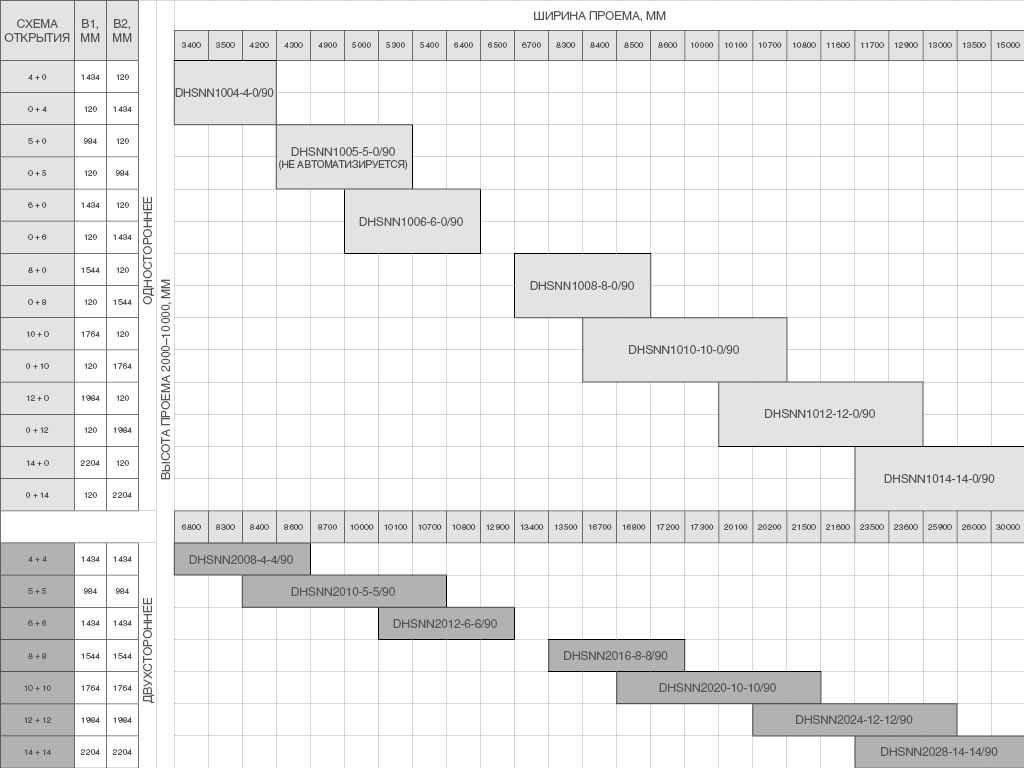

O'lchamlar jadvali

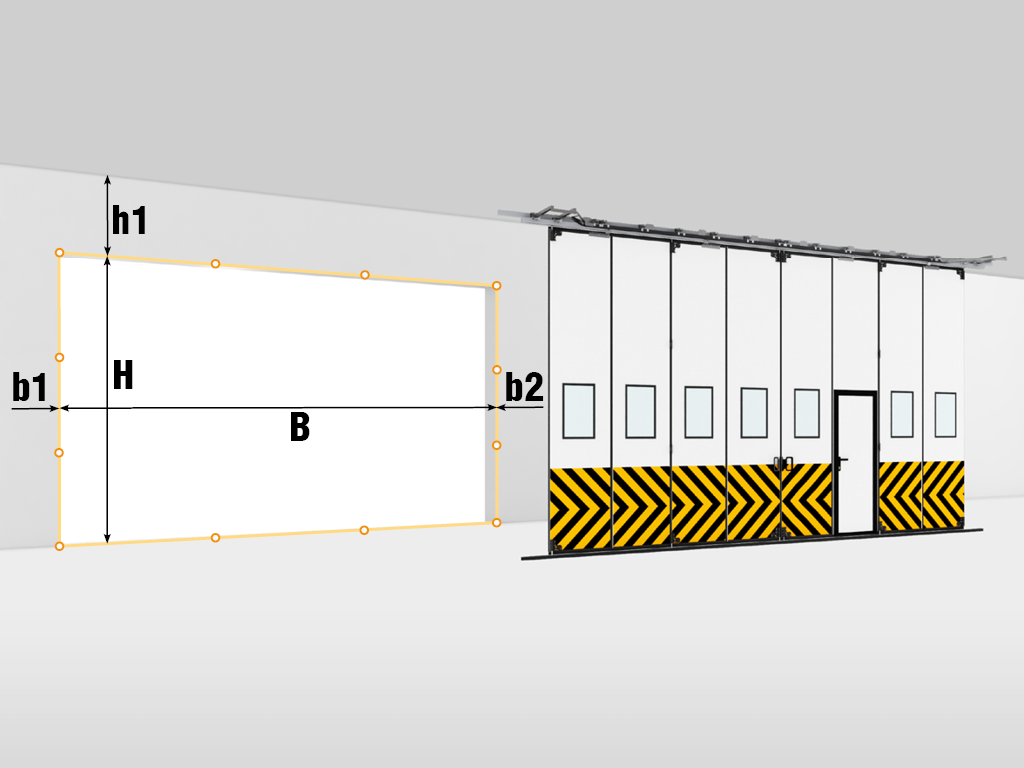

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

3 400–30 000

Высота проема, мм

2 000–10 000

Притолока, мм

350 dan

Пристенки, мм

120 dan (ochilish naqshiga qarab)

Толщина панели, мм

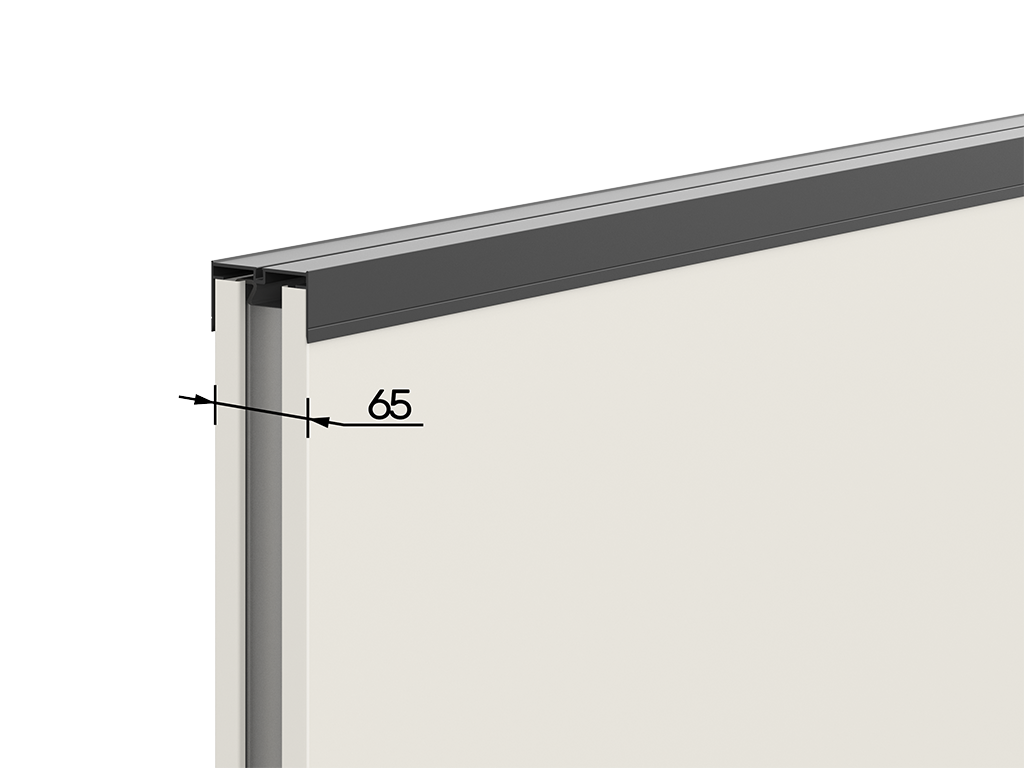

55 (ochilish balandligi 2–8 m), 65 (ochish balandligi 8–10 m uchun)

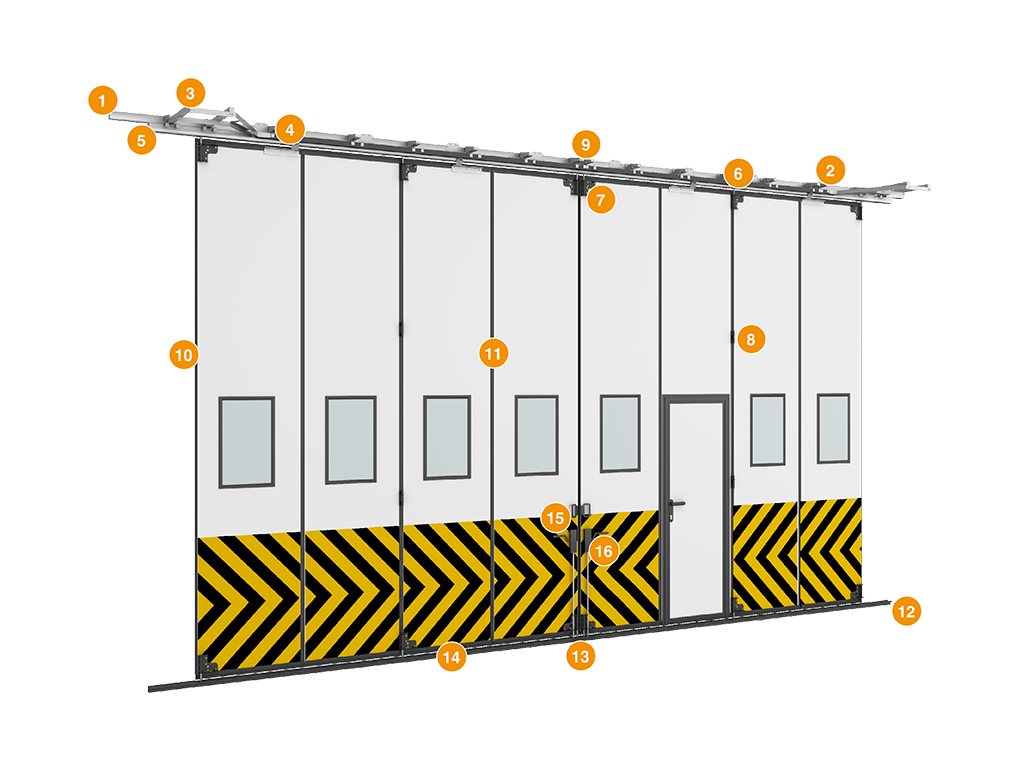

Haydovchi va tortish elementini o‘rnatish uchun kranshtayn
Devorga o‘rnatish uchun kranshtayn
Burchakni o‘zgartirish tizimi bilan qo‘shimchalar
Yuqori yo‘nalishli rulman
Po'lat tashuvchi balkа
Tishli rulmanli sozlanadigan opora
Rulman oporasini o‘rnatish uchun kranshtayn
Yelka
Eshik to‘rini zanjirga o‘rnatish uchun kranshtayn
Rezina muhrli oxirgi muhr
Rezina muhrli tishli muhr
Pastki yo‘nalishli profil
Pastki rulman
Cho‘tka muhrlagichi
Po'lat tutqich
Vertikal ritelniy tormoz

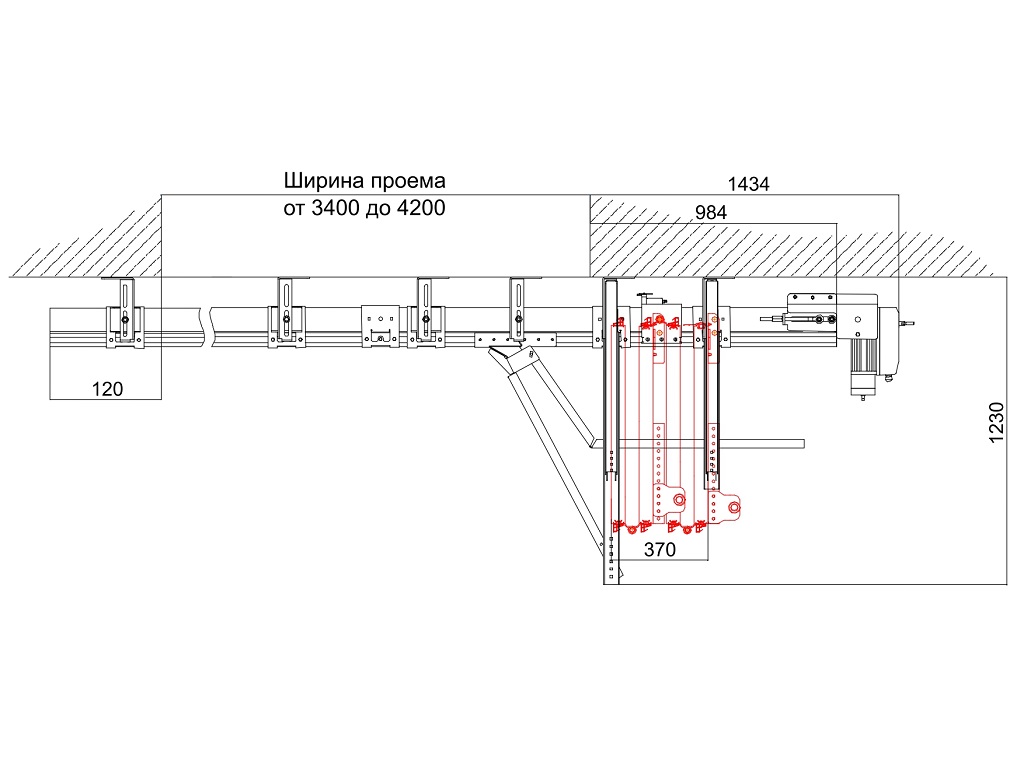

Ochilish sxemasi 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	3 400–4 200
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (haydovsiz), 1 434 (haydovchi bilan)

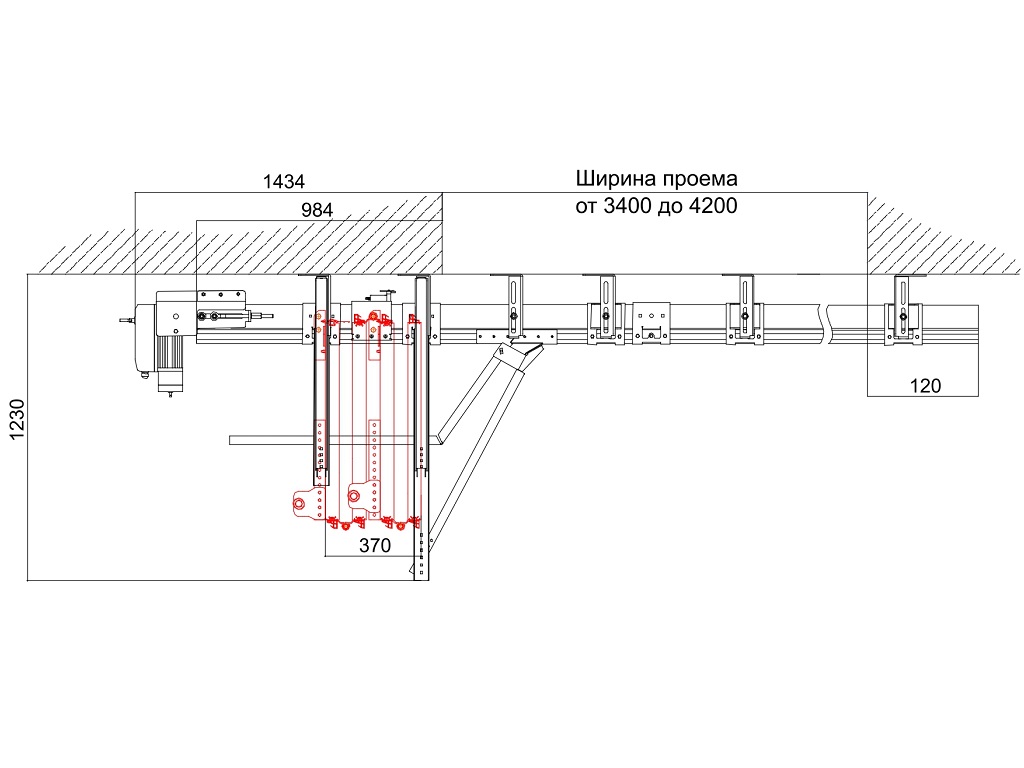

Ochilish sxemasi 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	3 400–4 200
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	984 (haydovchisiz), 1 434 (haydovchi bilan)
b2, мм Правый пристенок	120

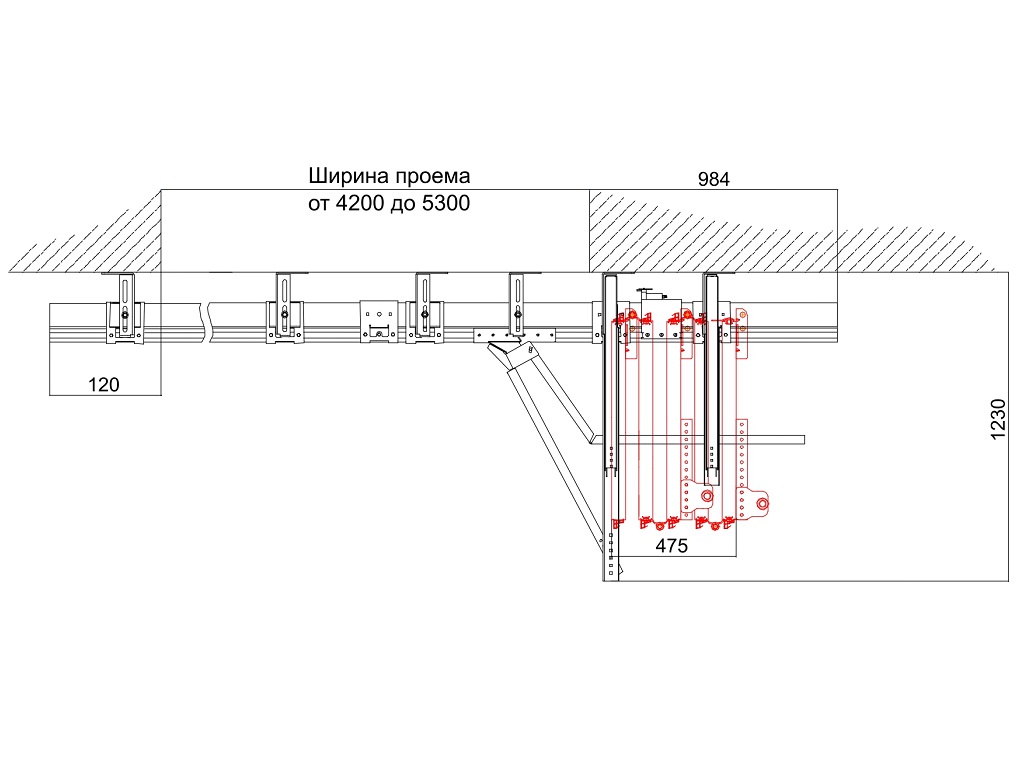

Ochilish sxemasi 0 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	4 200–5 300
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984

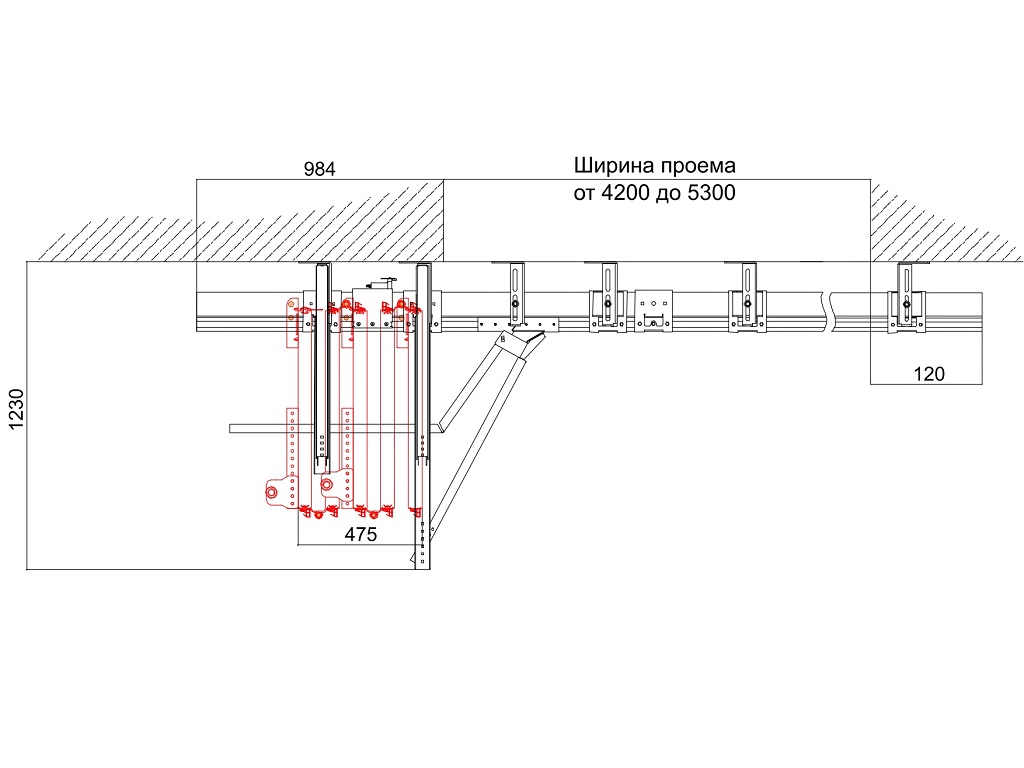

Ochilish sxemasi 5 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	4 200–5 300
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	120

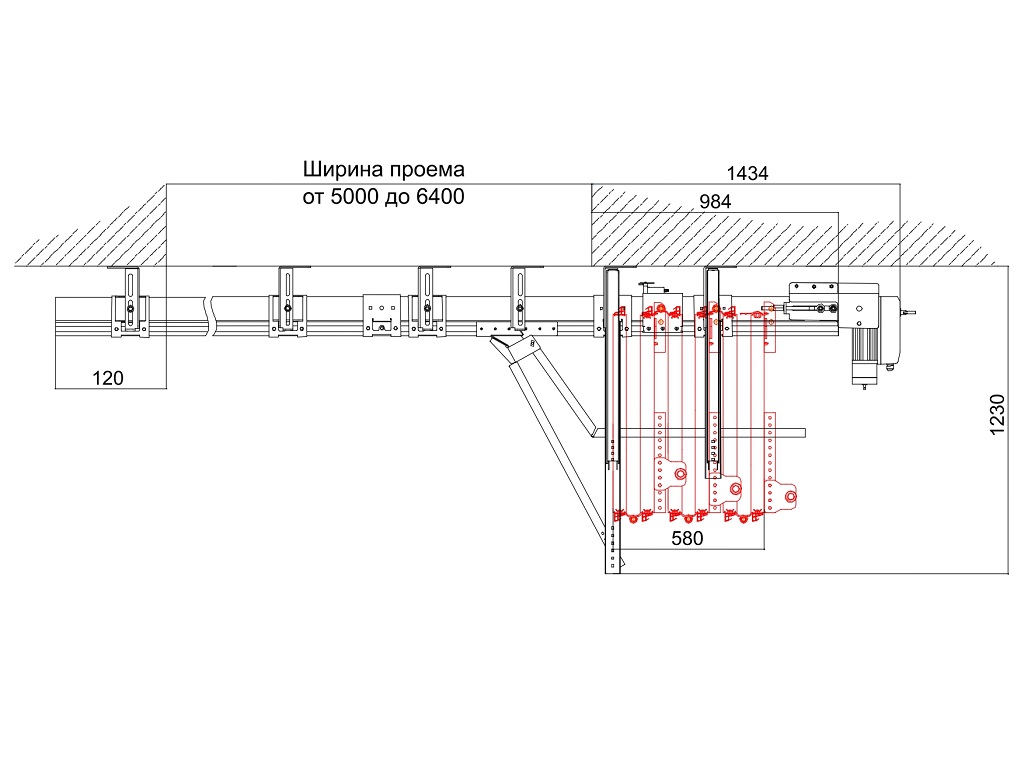

Ochilish sxemasi 0 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–6 400
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (haydovsiz), 1 434 (haydovchi bilan)

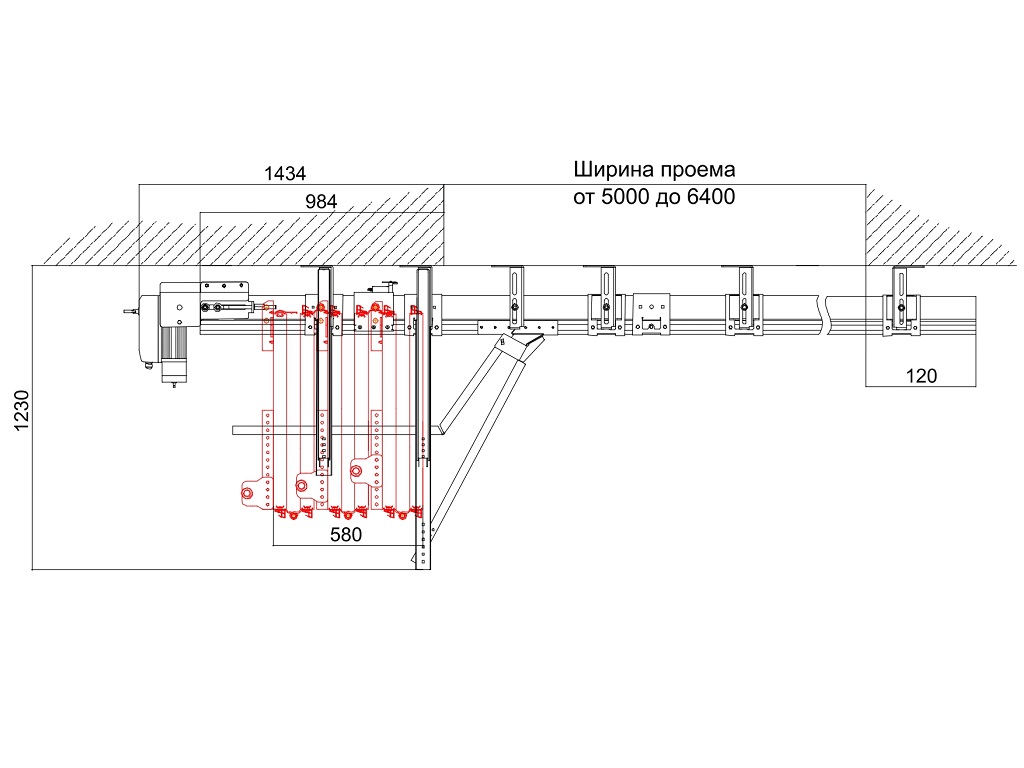

Ochilish sxemasi 6+0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–6 400
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	984 (haydovsiz), 1 434 (haydovchi bilan)
b2, мм Правый пристенок	120

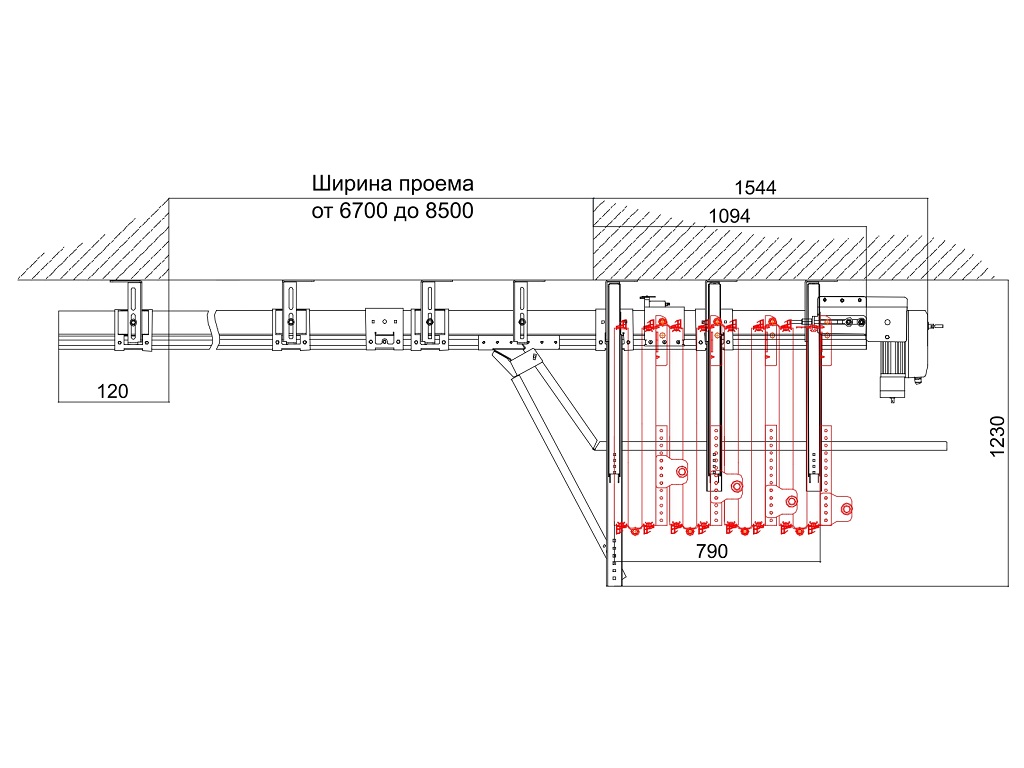

Ochilish sxemasi 0 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 700–8 500
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 094 (haydovchisiz), 1 544 (haydovchi bilan)

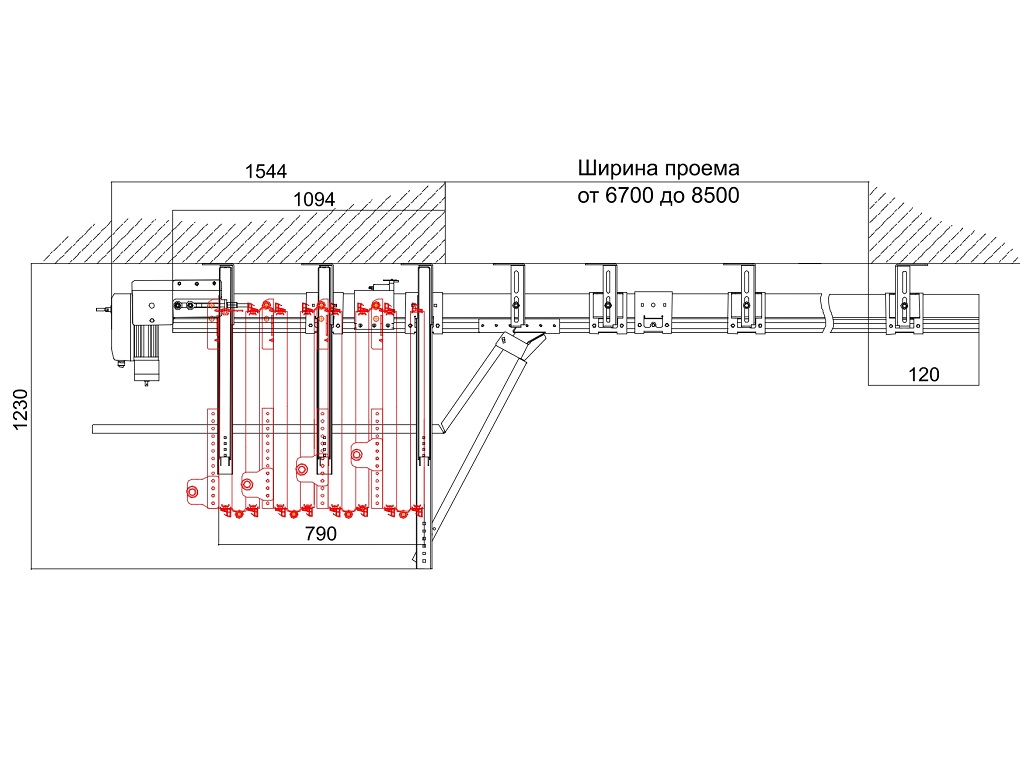

Ochilish sxemasi 8 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 700–8 500
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 094 (haydovchisiz), 1 544 (haydovchi bilan)
b2, мм Правый пристенок	120

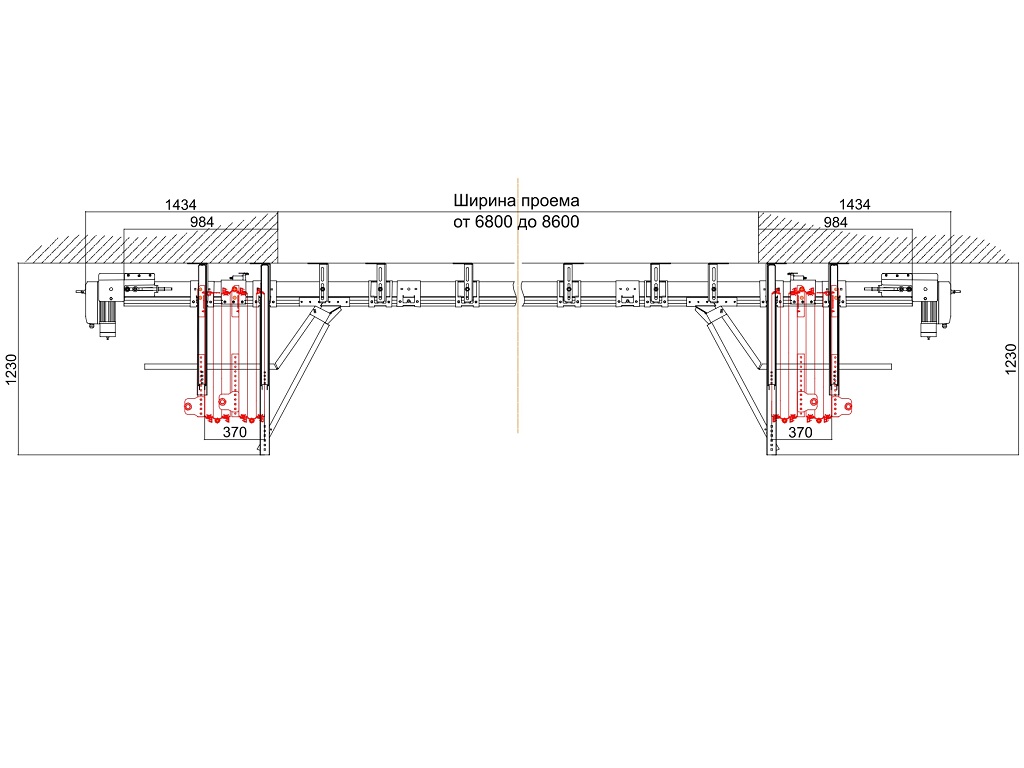

Ochilish sxemasi 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 800–8 600
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	984 (haydovsiz), 1 434 (haydovchi bilan)
b2, мм Правый пристенок	984 (haydovsiz), 1 434 (haydovchi bilan)

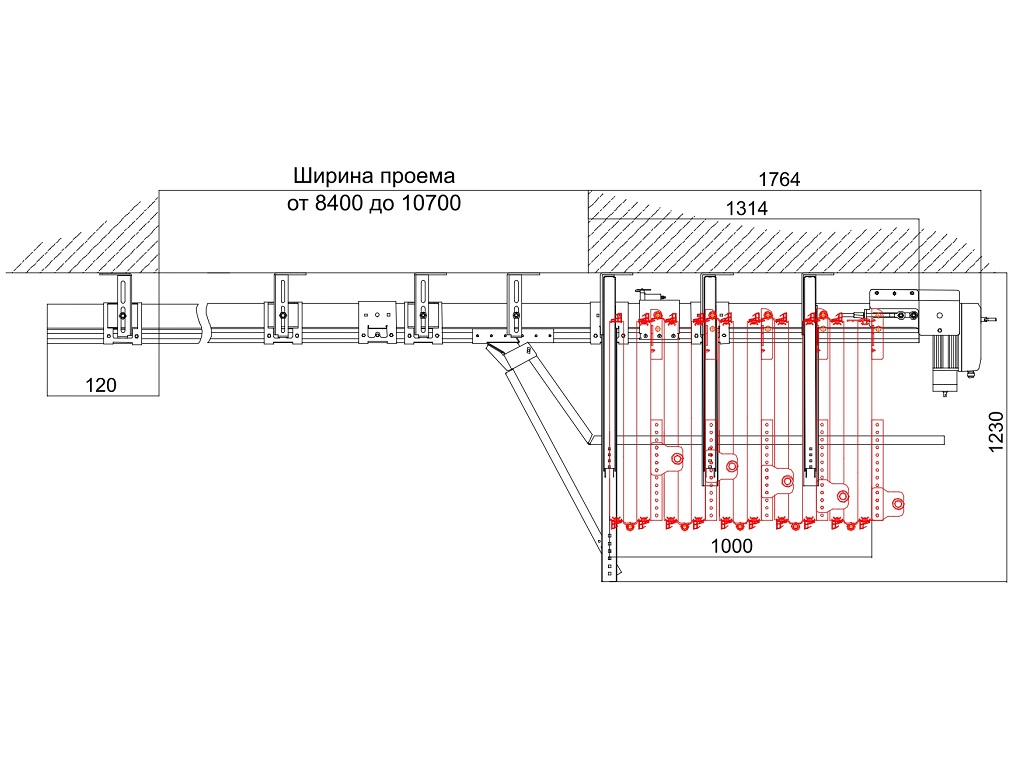

Ochilish sxemasi 0+10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 314 (privodsiz), 1 764 (privod bilan)

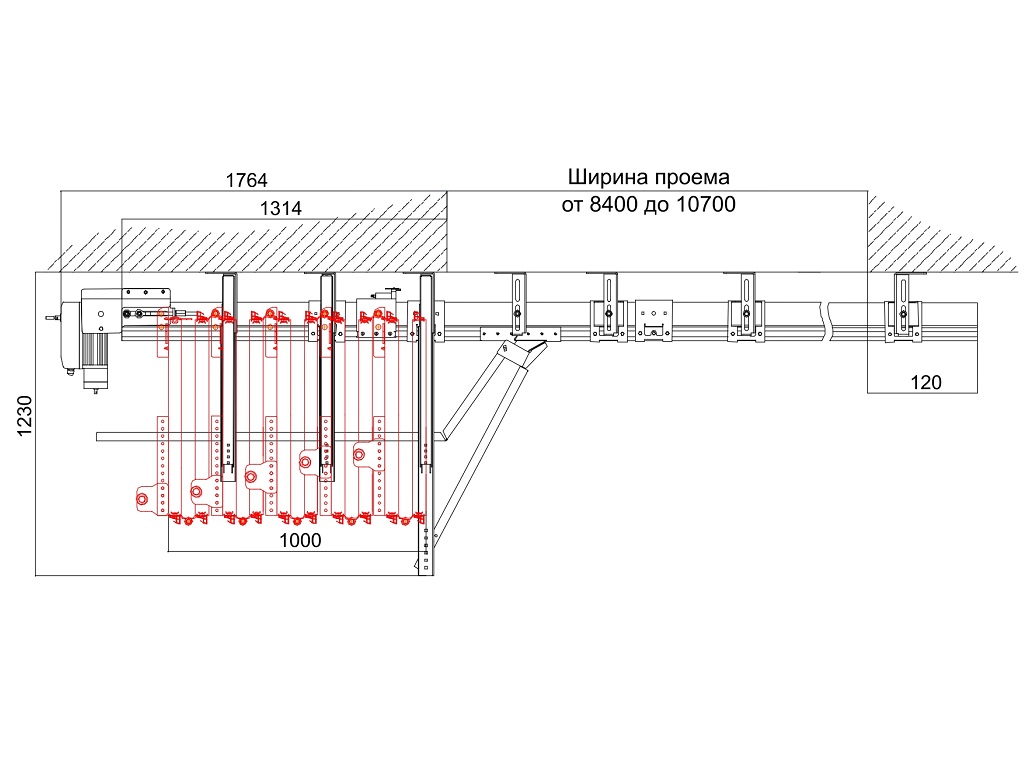

Ochilish sxemasi 10 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 314 (privodsiz), 1 764 (privodli)
b2, мм Правый пристенок	120

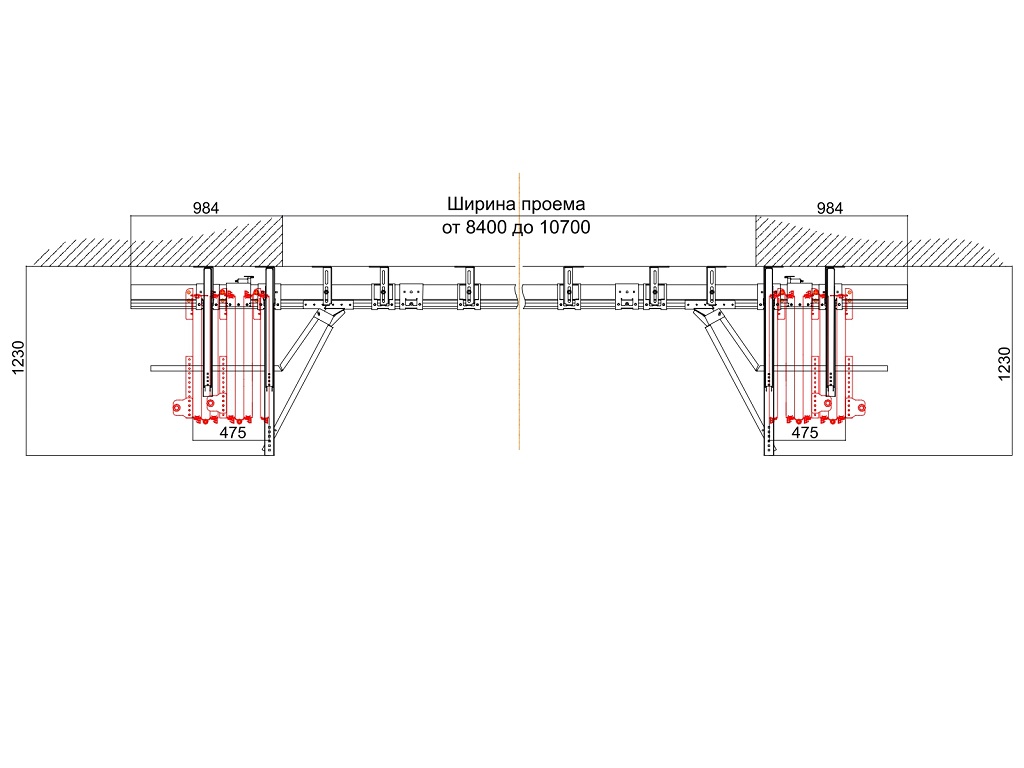

Ochilish sxemasi 5 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	984

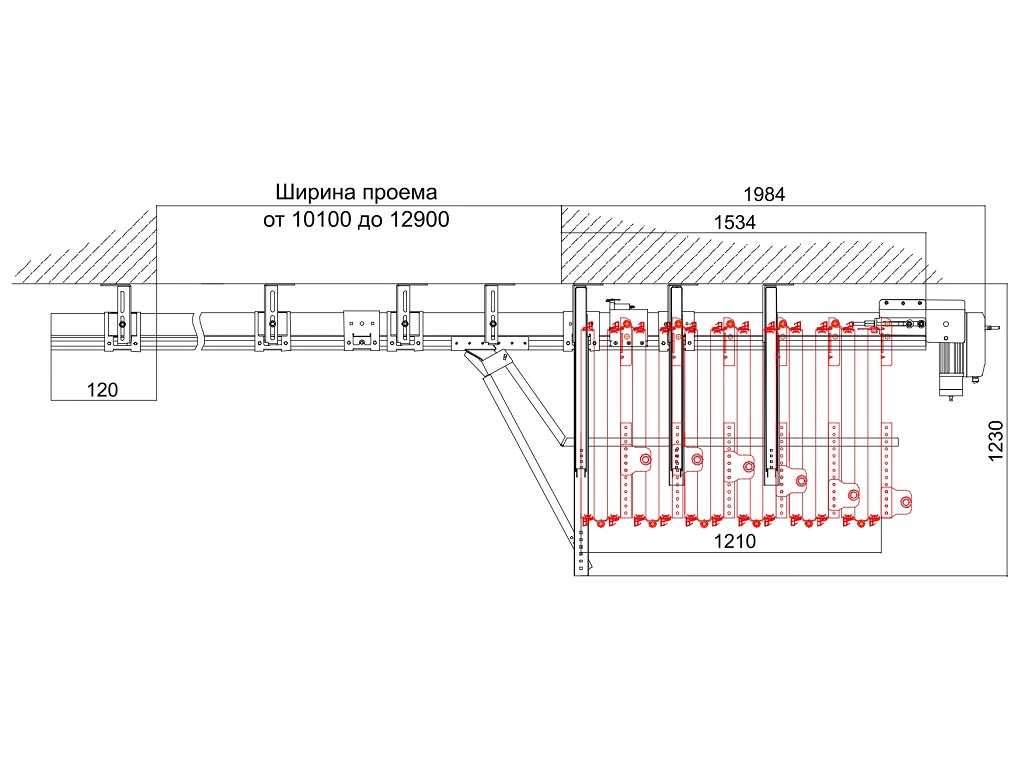

Ochilish sxemasi 0 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 534 (privodsiz), 1 984 (privodli)

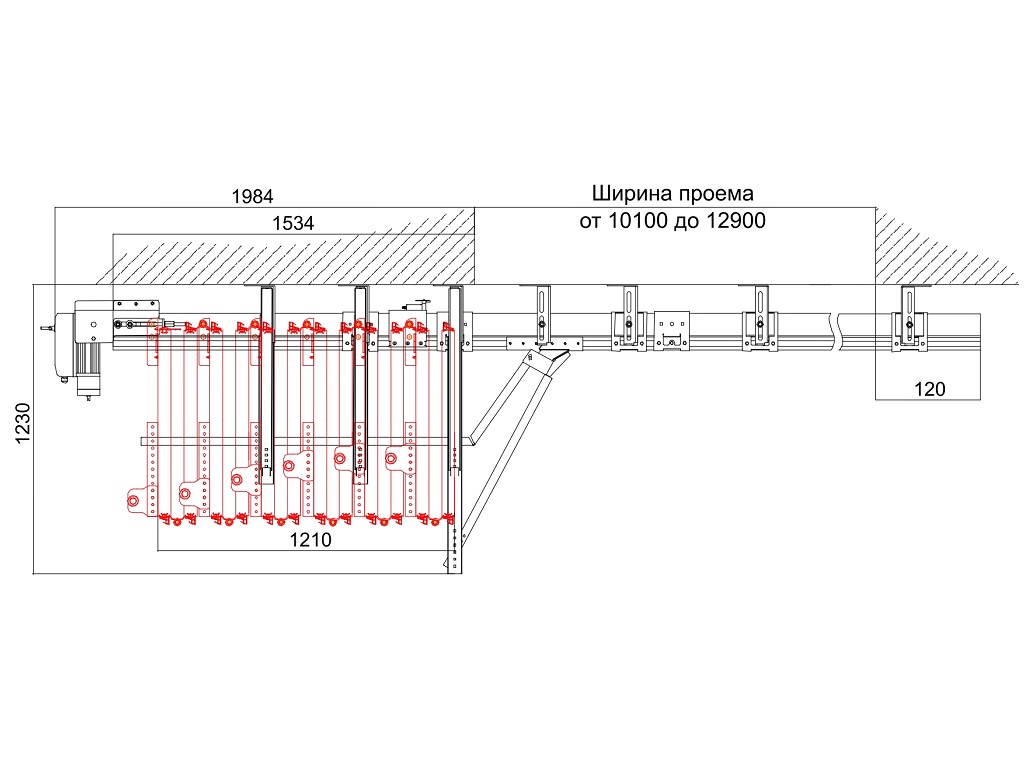

Ochilish sxemasi 12 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 534 (privodsiz), 1 984 (privodli)
b2, мм Правый пристенок	120

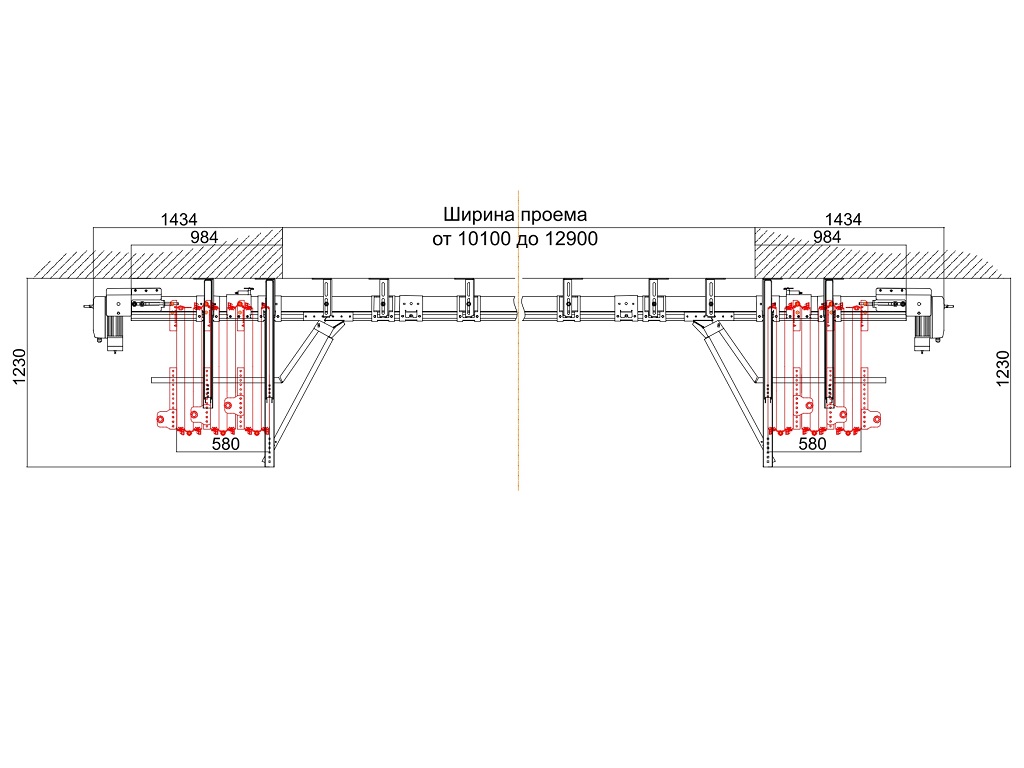

Ochilish sxemasi 6 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	984 (privodsiz), 1 434 (privodli)
b2, мм Правый пристенок	984 (privodsiz), 1 434 (privodli)

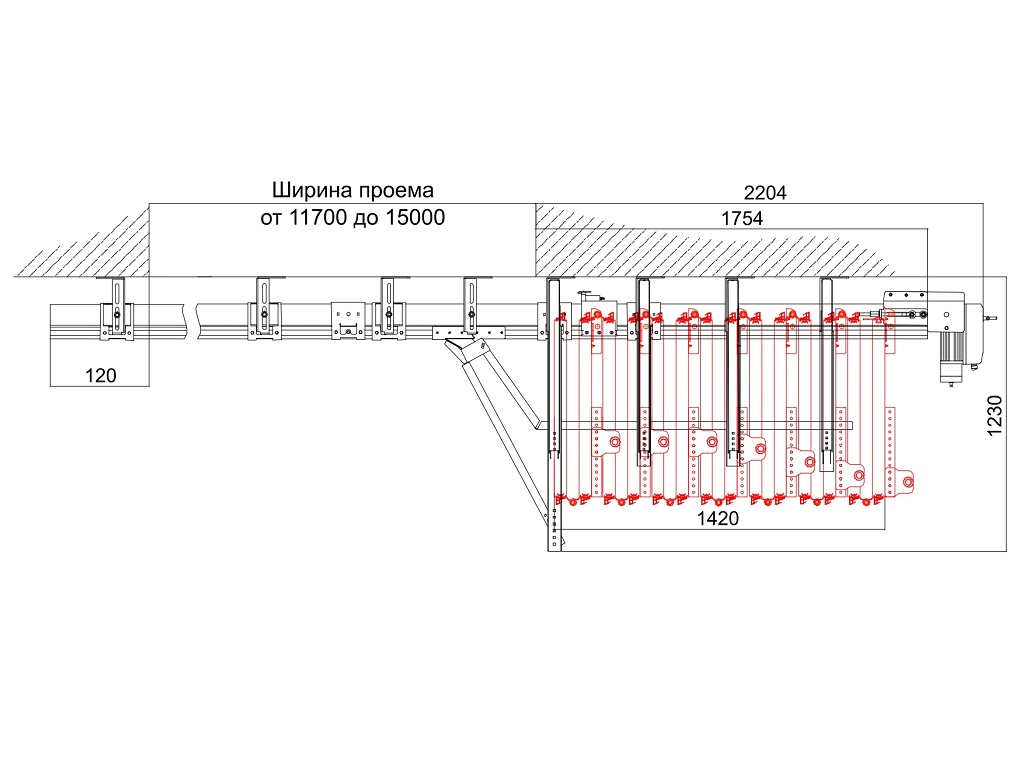

Ochilish sxemasi 0 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	11 700–15 000
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 754 (privodsiz), 2 204 (privodli)

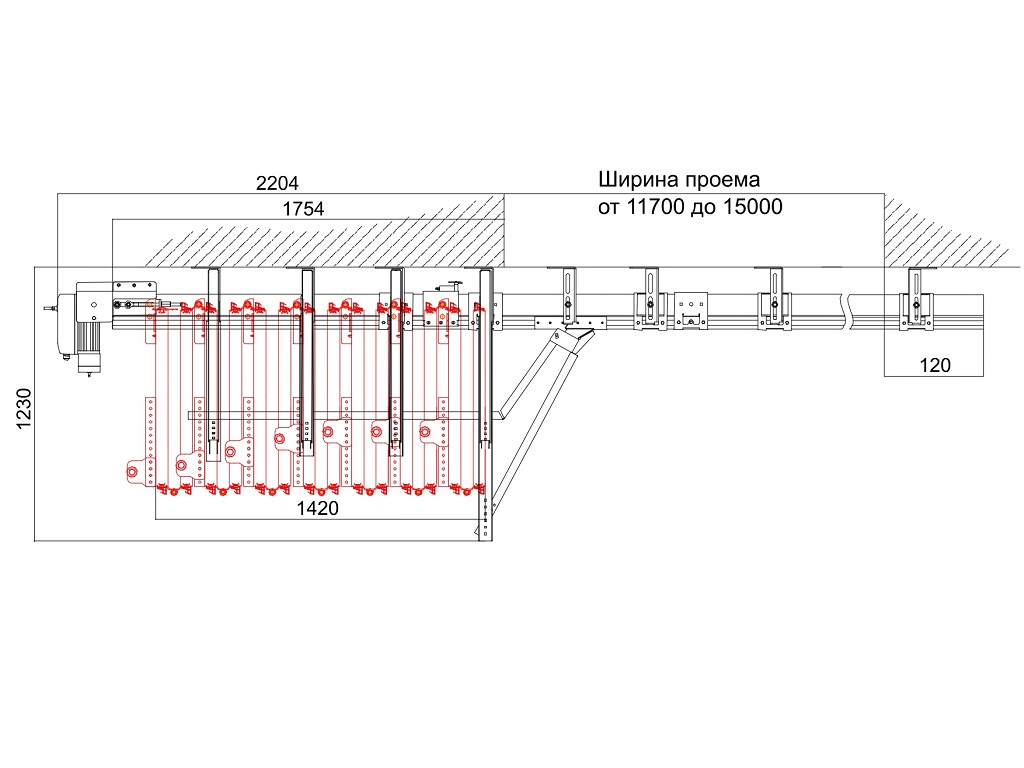

Ochilish sxemasi 14 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	11 700–15 000
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 754 (privodsiz), 2 204 (privodli)
b2, мм Правый пристенок	120

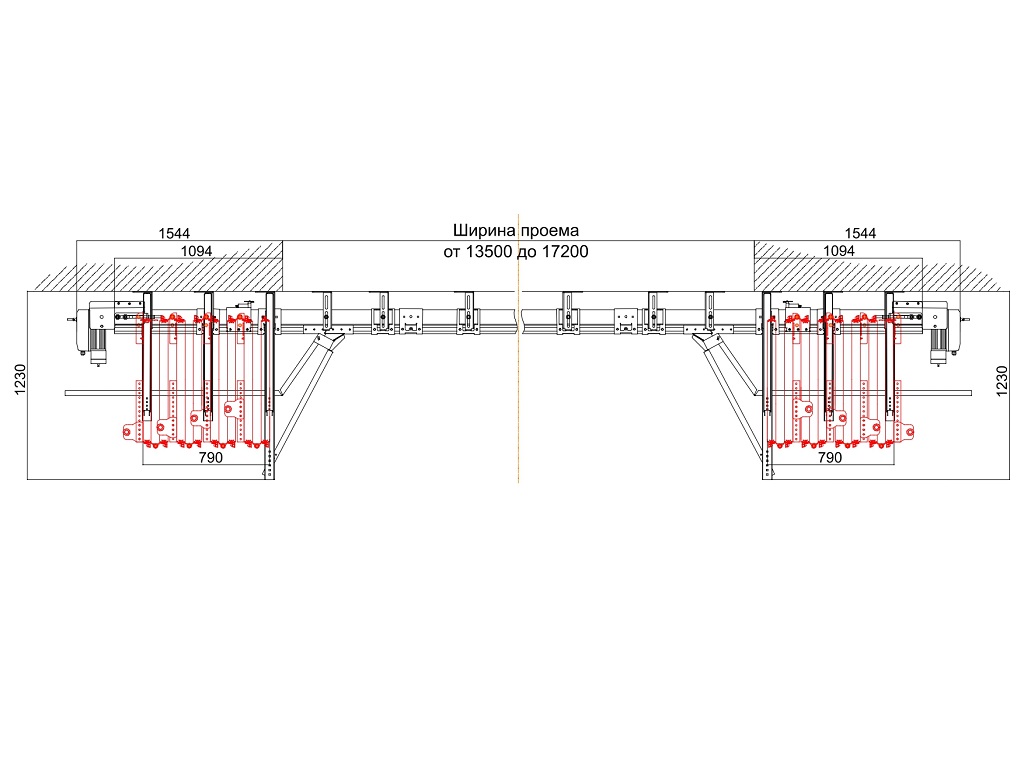

Ochilish sxemasi 8 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	13 500–17 200
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 094 (privodsiz), 1 544 (privodli)
b2, мм Правый пристенок	1 094 (privodsiz), 1 544 (privodli)

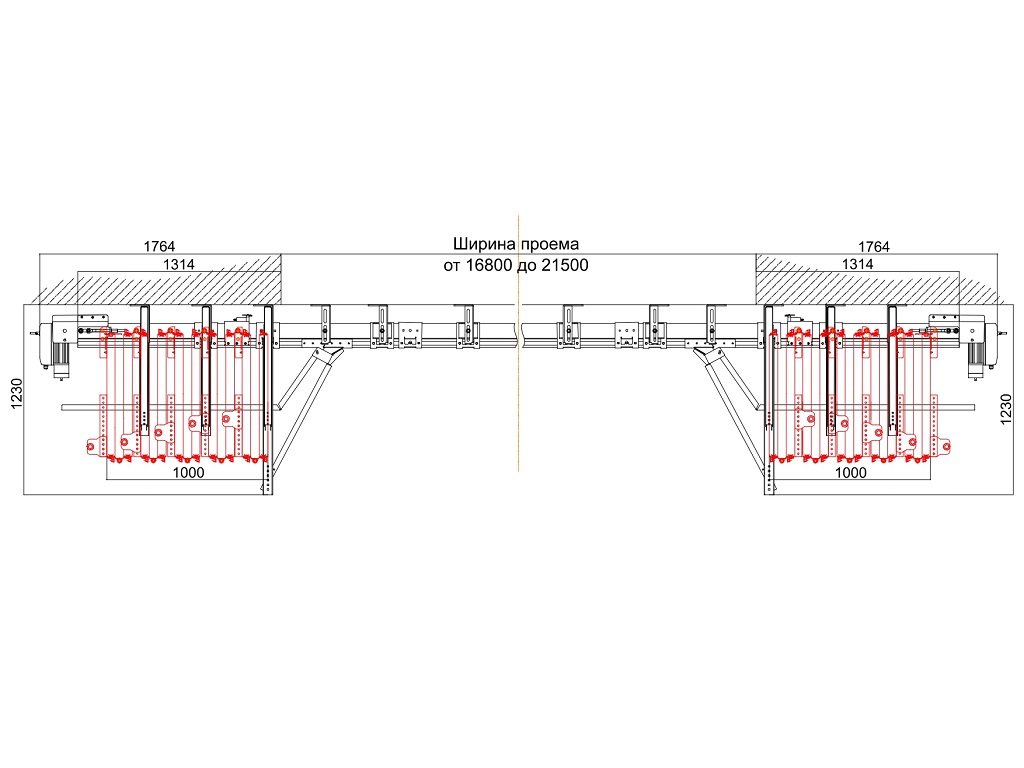

Ochilish sxemasi 10 + 10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	16 800–21 500
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 314 (privodsiz), 1 764 (privodli)
b2, мм Правый пристенок	1 314 (privodsiz), 1 764 (privodli)

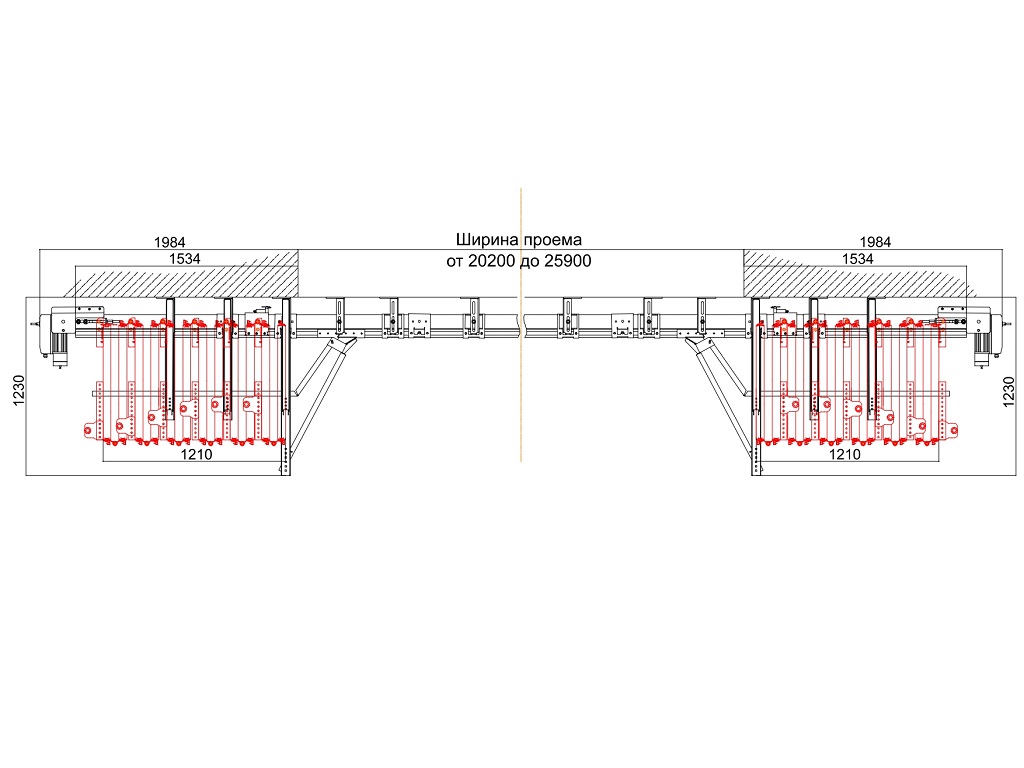

Ochilish sxemasi 12 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	20 200–25 900
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 534 (privodsiz), 1 984 (privodli)
b2, мм Правый пристенок	1 534 (privodsiz), 1 984 (privodli)

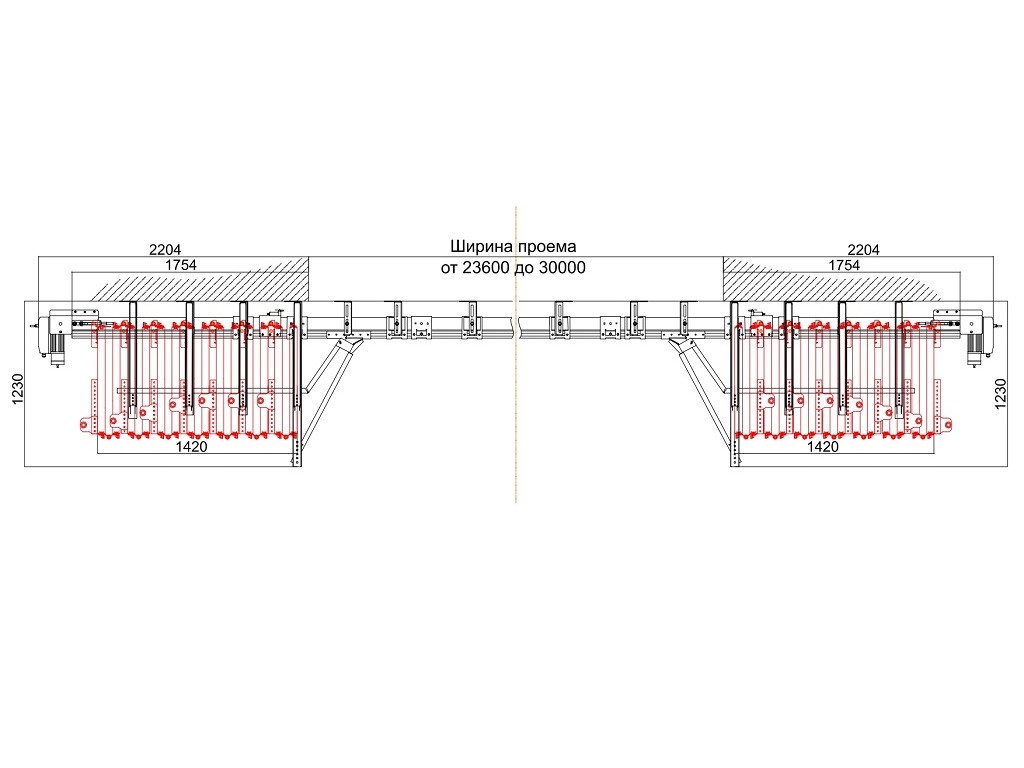

Ochilish sxemasi 14 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	23 600–30 000
h, мм Высота притолоки	Kamida 350
b1, мм Левый пристенок	1 754 (privodsiz), 2 204 (privodli)
b2, мм Правый пристенок	1 754 (privodsiz), 2 204 (privodli)

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г sinfi)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	Qalinligi 55 mm bo'lgan sendvich panel bilan
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Ishlab chiqaruvchi hech qanday detalni almashtirish zarurati bo'lmasligini kafolatlaydigan minimal tsikllar soni.
Вес полотна ворот, кг/м²	25	Qalinligi 55 mm bo'lgan sendvich panel bilan
Группа горючести по ГОСТ 30244-94	Г2 (o'rta darajada yonuvchan)	Qalinligi 55 mm bo'lgan sendvich panel bilan
Группа воспламеняемости по ГОСТ 30402-96	В2 (o'rta darajada yong'inga chidamli)	Qalinligi 55 mm bo'lgan sendvich panel bilan

1. Pastki yo'naltiruvchi bilan yasalgan burama eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

2. Eshikni qo'lda ochish va yopish faqatgina tutqich yordamida amalga oshirilishi kerak.

3. Eshiklarni zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.

4. Yo'naltiruvchi va roliklarning ifloslanishiga yo'l qo'ymang.

5. Eshiklarni ochish va yopish vaqtida ochilish joyida bo'lish taqiqlanadi, chunki bu jarohatlanishga olib kelishi mumkin.

6. Eshiklarni ochish va yopish vaqtida ochilish joyida tashqi ob'ektlar bo'lmasligiga e'tibor bering.

Упаковка в дерево	Характеристики упаковки
Состав	Havo pufakchali plyonka, poliuretan, yog'och palet, yog'och to'plamlar
Длина, мм	O'ralgan mahsulotning uzunligi sandoch-panelarning uzunligiga bog'liq
Ширина, мм	O'ralgan mahsulotning kengligi sandoch-panelarning kengligiga + 150 mm ga teng
Высота, мм	O'ralgan mahsulotning balandligi sandoch-panelar soniga bog'liq

Qo‘shimcha tavsif chop etish

DoorHan konserni eshiklarni yuk mashinasiga gidravlik ko'taruvchi kran yoki kamida 2 m vilkali avtopogruzchik yordamida yuklaydi. Mijoz yoki o'rnatuvchi shu kabi uskuna bilan o'ralgan eshiklarni ko'chirishni ta'minlashi kerak. Vilka ishlab chiqaruvchi tomonidan taqdim etilgan yog'och paletga kirishi va boshqa tomondan chiqib turishi kerak. Kran yoki boshqa yuk ko'tarish vositalari ishlatilganda, tegishli yuk ko'tarish qobiliyatiga ega bo'lgan slinglardan foydalanish tavsiya etiladi.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

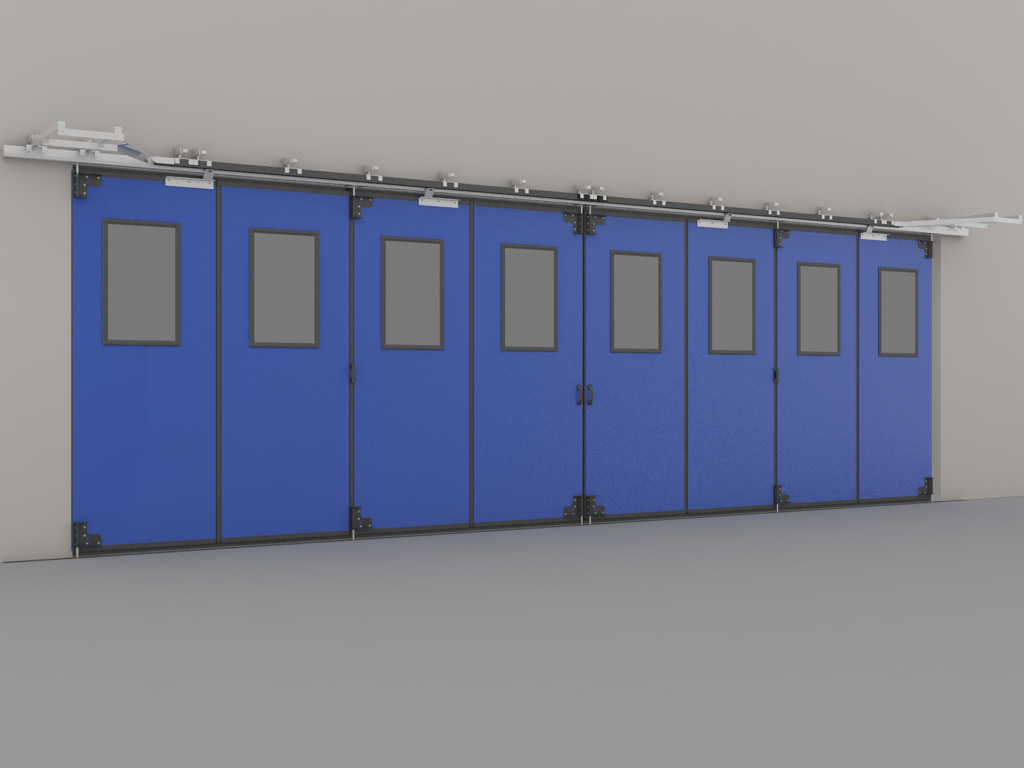

Montaj ichki devor tomonida amalga oshirilishi tavsiya etiladi, agar ochilishning xususiyatlari bunga imkon bersa. Bunday holatda, haydovchi mexanizmi va yo‘nalishlar to‘liq himoyalangan bo‘lib, tashqi shaxslar uchun noma'lum bo‘ladi.

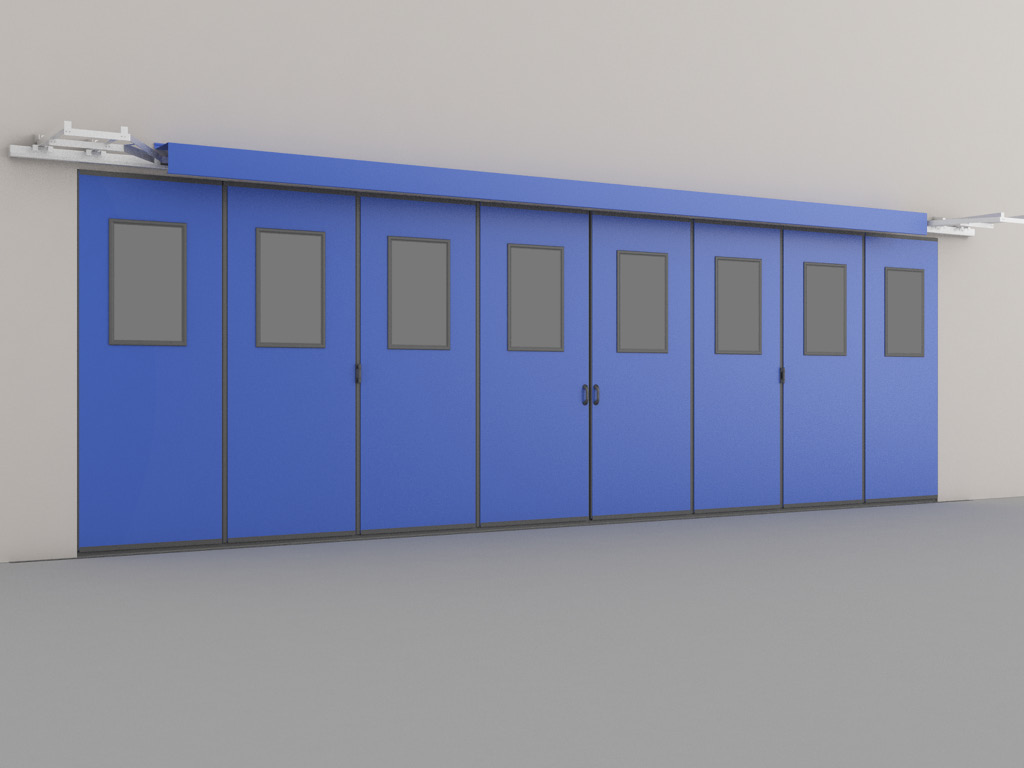

Montaj tashqi devor tomonida amalga oshiriladi, agar ichki binoda shart-sharoitlar tashqariga nisbatan qattiqroq bo‘lsa yoki binoda bo‘sh joy yetishmayotgan bo‘lsa.

Barcha o‘lchovlar ichki xonada amalga oshiriladi. Har bir o‘lchovni kamida uch xil nuqtada o‘lchash kerak, noaniqliklardan saqlanish uchun.
H – ochilish balandligi (pol dan ochilishning yuqori qismigacha bo‘lgan masofa).
B – ochilish kengligi (chap chekkadan o‘ng chekkagacha bo‘lgan masofa).
h1 – pritoloka (ochilishning yuqori qismidan to‘sqinlikka qadar bo‘lgan masofa).
b1/b2 – chap/o‘ng yon masofa (mos ravishda ochilishning tegishli chekkasidan to‘sqinlikka qadar bo‘lgan masofa).
H va B (ochilish balandligi va kengligi) o‘lchovlari amalga oshirilganda, yakuniy o‘lcham eng katta qiymat sifatida qabul qilinadi, h1, b1, b2 o‘lchovlari bo‘yicha esa eng kichik qiymat hisobga olinadi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Pastki yo'naltiruvchi bilan burama eshiklarni o'rnatish bo'yicha ko'rsatmalar

PDF

«Pastki yo'naltiruvchi bilan burama eshiklar» servis kitobi

PDF

Oxirgi o'chirgichlar va qo'shimcha avtomatika elementlarini ulash sxemasi

PDF

«Pastki yo'naltiruvchi bilan sanoat burama eshiklari» pasporti.

PDF

«Bino va inshootlar uchun eshiklar. Seriyali ishlab chiqarish» sertifikati.

PDF

«Bino va inshootlar uchun "DoorHan" metall eshiklari uchun qismlar» sertifikati.

PDF

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 0 + 6

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 10 + 0

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 10 + 10

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 12 + 12

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 14 + 14

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 4 + 4

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 5 + 5

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 6 + 0

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 6 + 6

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 8 + 0

PDF

DWG

Pastki yo'naltiruvchi bilan sanoat burama eshiklari. Ochilish sxemasi 8 + 8

PDF

DWG

SHAFT-120 privodlarining ulanish sxemasi

PDF

Kafolat majburiyatlari chop etish

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan «IFG-LG seriyali pastki yo'naltiruvchi bilan sanoat burama eshiklari» mahsuloti uchun sotib olish sanasidan boshlab 1 yil davomida ishlash kafolati taqdim etiladi.

Yangi mahsulotlar

65 mm qalinlikdagi panel, poliuretan bilan to'ldirilgan, ishonchli issiqlik izolyatsiyasini ta'minlaydi. Panel atrofida o'rnatilgan profil, shamol yuklarining ta'sirida uning egilishini oldini oladi.
