Xavfsizlikka yuqori talablar qo'yilgan ob'ekt uchun ishonchli, chidamli va estetik to'siq yaratish kerak bo'lganda, DoorHan konsernining OPTIMA seriyali to'siq seksiyalari ideal tanlovga aylanadi. Bu bizning qatorimizdagi eng universal va ommabop yechim bo'lib, keng ko'lamdagi ob'ektlar uchun mos keladi: xususiy uylardan va turar-joy majmualaridan tortib sanoat zonalari, maktablar, parklar va sport maydonchalarigacha.

3D texnologiyasi bilan kuchaytirilgan mustahkamlik. OPTIMA seksiyalarini oddiyroq analoglardan ajratib turadigan asosiy narsa — bu V-simon egikliklarga (qattiqlik qovurg'alariga) ega payvandlangan setkadan foydalanishdir. Simning bu puxta o'ylangan deformatsiyasi bir nechta asosiy vazifalarni bajaradi:

Mustahkamlikning sezilarli darajada oshishi: V-simon egikliklar qattiqlik qovurg'alari kabi ishlaydi va panelning egilishga va deformatsiyaga chidamliligini bir necha barobar oshiradi. Bunday to'siqni shikastlash yoki yengib o'tish ancha qiyinroq.
Zamonaviy va estetik ko'rinish: 3D-setkaning relyefli tuzilishi to'siqqa hajm va zamonaviy, dinamik tashqi ko'rinish beradi, bu uni yassi analoglardan foydali tarzda ajratib turadi.

Korroziyadan murosasiz himoya. Biz sizning to'sig'ingiz o'zining benuqson ko'rinishini o'n yillar davomida saqlab qolishini kafolatlaymiz. Barcha po'lat elementlar — setka simlari va ustunlar — ikki bosqichli ishlovdan o'tkaziladi: avval rux qatlami bilan (issiq ruxlash), so'ngra esa mustahkam polimer qoplama bilan qoplanadi. Ushbu texnologiya hatto eng noqulay ob-havo va shahar sharoitida ham zangdan maksimal himoyani ta'minlaydi.

Oddiy va tez montaj. OPTIMA to'siq tizimi ob'ektda maksimal darajada tez o'rnatish uchun puxta o'ylangan. Seksiyalar ustunlarga ishonchli va vandalizmga qarshi birikmani ta'minlaydigan maxsus qisqich-fiksatorlar yordamida mahkamlanadi. Montaj payvandlash ishlarini talab qilmaydi va eng qisqa muddatlarda bajarilishi mumkin.

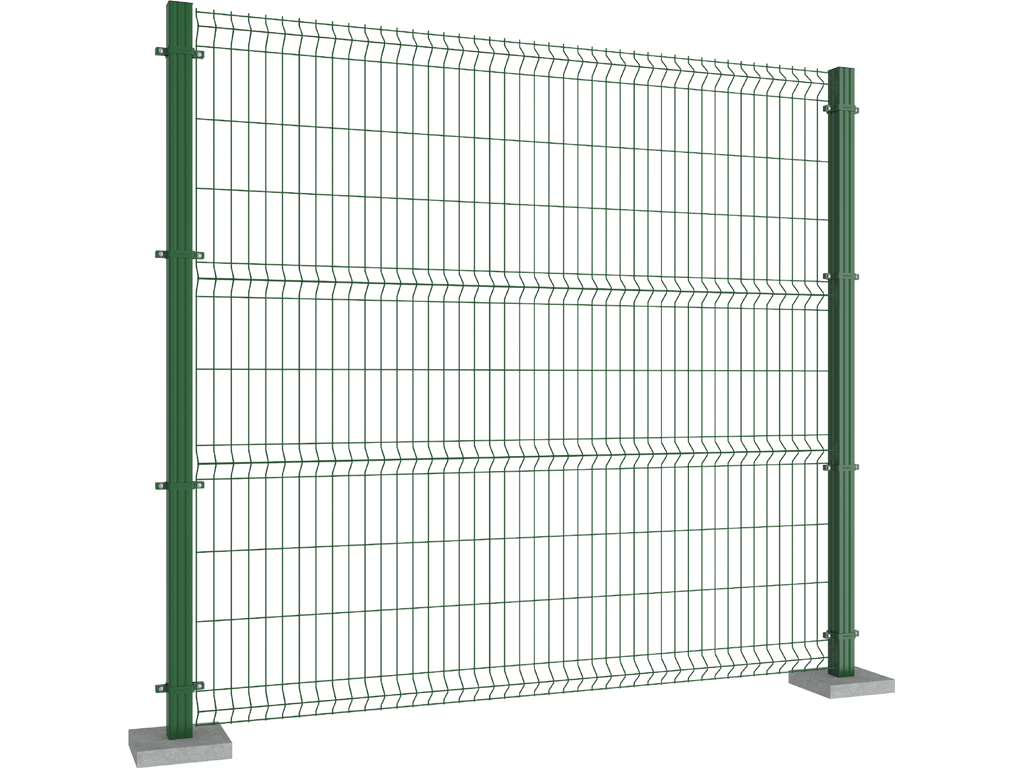

DoorHan OPTIMA to'siq seksiyalari — bu oshirilgan mustahkamlik, zamonaviy dizayn, chidamlilik va jozibador narx o'rtasidagi ideal muvozanatdir. Bu ishonchlilik va sifat masalalarida murosaga kelmaydiganlar uchun tanlovdir.

Qo'llanilish sohasi:

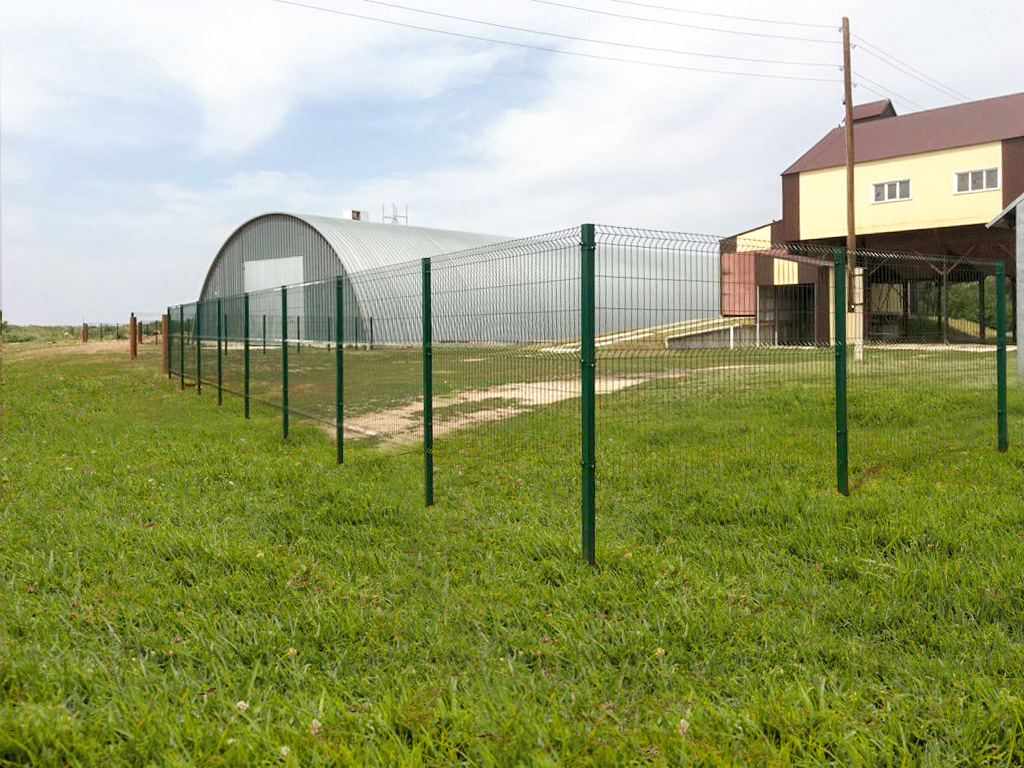

«OPTIMA» seriyasi jamoat muassasalarini, qishloq uylarini, daxshatli uchastkalarni va sanoat ob'ektlarini o‘rashda ishlatiladi.

Montaj bilan buyurtma qilish

Afzalliklar

Yuqori korroziyaga qarshi turish qobiliyati

Payvandlash jarayonidan so‘ng, po‘lat prutkaga tsink qoplamasini qo‘llashning noyob texnologiyasi seksiyaning butun yuzasini, shu jumladan payvandlash joylarini ham himoya qiladi.

Hududni yaxshi ko‘rish imkoniyati

Payvandlangan tarmoqdan yasalgan panjara konstruktsiyasi hududni ko‘rish imkoniyatlarini buzmasdan joyni chegaralash imkonini beradi.

Uzoq muddatli foydalanish muddati

Konstruktsiyaning barcha elementlarini kukunli bo‘yash mahsulotning xizmat muddatini sezilarli darajada uzaytiradi.

Buyurtmani bajarishning minimal muddatlari

Har bir mintaqaviy vakolatxonadagi ombor zaxiralari panjara tizimlarini tezda to‘ldirish va yetkazib berishni ta'minlaydi.

Ishonchlilik

Konstruktsiyaning oporalari qo‘shimcha qattiqlik tirgaklariga, tsink qoplamasiga ega va kukunli bo‘yash bilan bo‘yangan, bu ularning ishonchliligini va atrof-muhit ta'siriga chidamliligini sezilarli darajada oshiradi.

Yuqori korroziyaga qarshi turish qobiliyati

Payvandlash jarayonidan so‘ng, po‘lat prutkaga tsink qoplamasini qo‘llashning noyob texnologiyasi seksiyaning butun yuzasini, shu jumladan payvandlash joylarini ham himoya qiladi.

Hududni yaxshi ko‘rish imkoniyati

Payvandlangan tarmoqdan yasalgan panjara konstruktsiyasi hududni ko‘rish imkoniyatlarini buzmasdan joyni chegaralash imkonini beradi.

Uzoq muddatli foydalanish muddati

Konstruktsiyaning barcha elementlarini kukunli bo‘yash mahsulotning xizmat muddatini sezilarli darajada uzaytiradi.

Buyurtmani bajarishning minimal muddatlari

Har bir mintaqaviy vakolatxonadagi ombor zaxiralari panjara tizimlarini tezda to‘ldirish va yetkazib berishni ta'minlaydi.

Ishonchlilik

Dizayn

Standart ranglar

Maxsus ranglar

Standart ranglarni zaxiralang

RAL 6005

RAL 7004

RAL 8017

RAL 3005

RAL 5005

RAL 7016

RAL 7024

RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)

RAL 6005 (yashil, barcha balandliklar uchun)

RAL 7004 (kulrang, balandligi 2030 mm)

RAL 8017 (jigarrang, balandligi 2030 mm)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

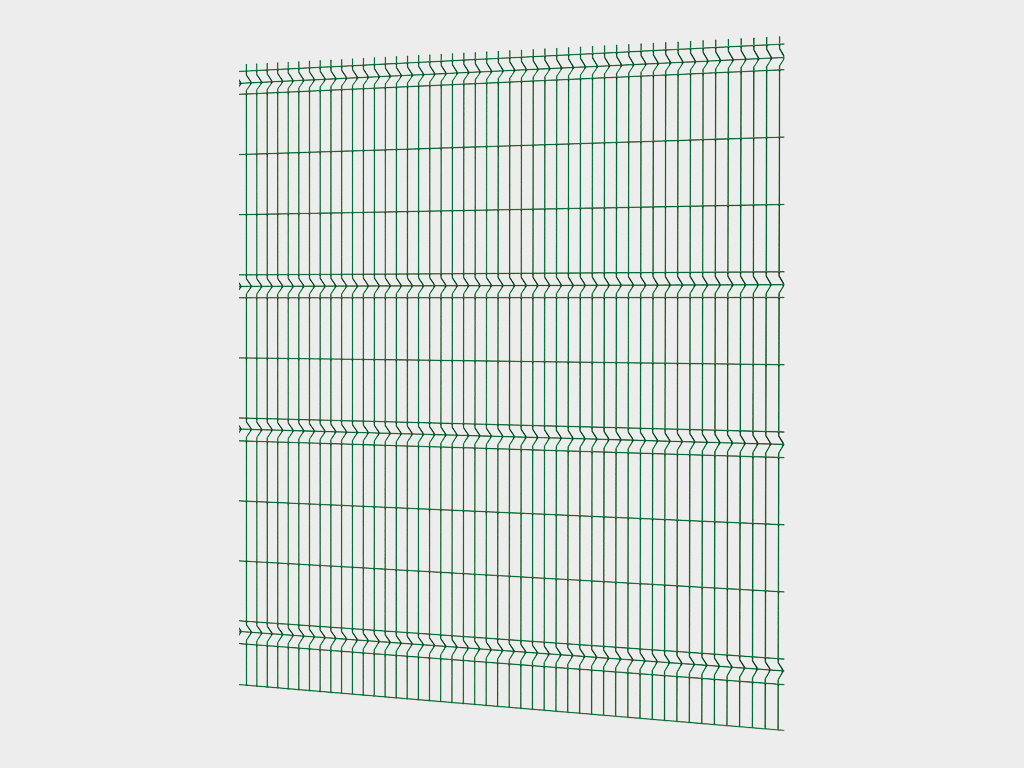

Panjara seksiyalari metall prutkalardan nuqta payvandlash usuli bilan ishlab chiqarilib, keyinchalik ishlov beriladi, tsinklanadi va bo‘yaladi. Mustahkamlikni oshirish uchun panellar shakllantiriladi, shu bilan birga fazoviy qattiqlik elementlari yaratiladi. Olingan konstruktsiyalar yengil vaznga ega bo‘lishiga qaramay, yuqori mustahkamlikka ega. Buyurtmachi xohishiga ko‘ra, panjara tizimlari har qanday rangga bo‘yalishi mumkin.

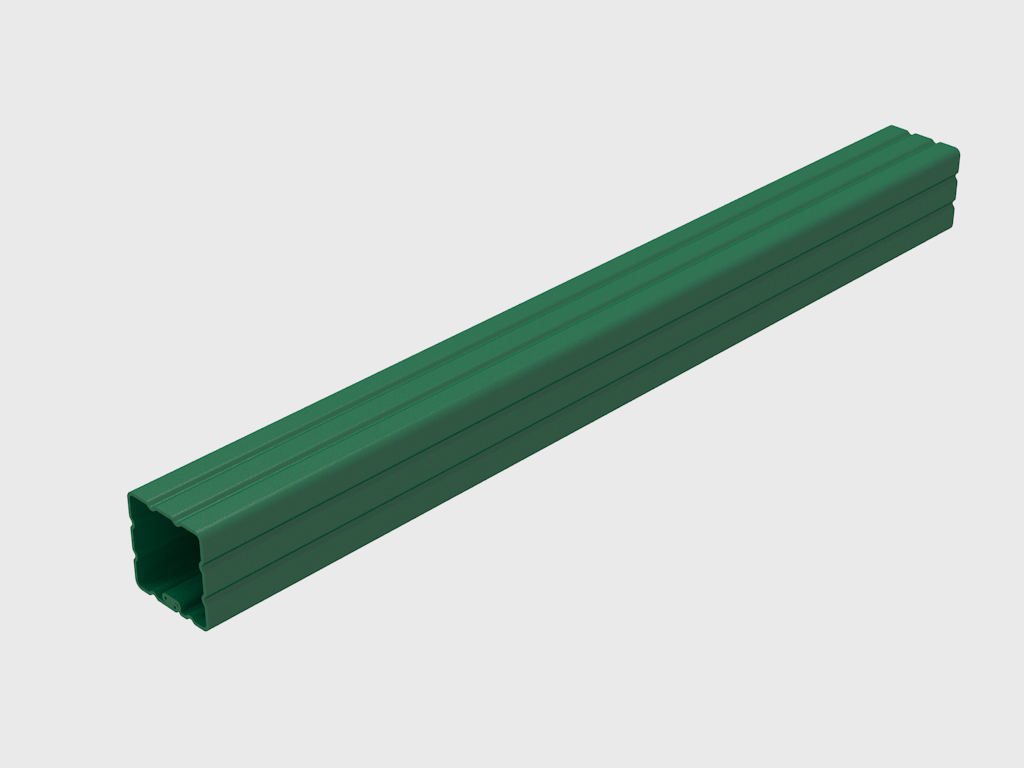

Oporalar tsinklangan po‘lat varaqdan ishlab chiqariladi, bu jarayon prokat liniyasida sovuq shakllantirish va yopiq profil shakllantirilayotganda keyingi valtsovka usuli bilan amalga oshiriladi. Ular, avval fosfatlashdan o‘tib, kukunli bo‘yash kamerasida bo‘yaladi.

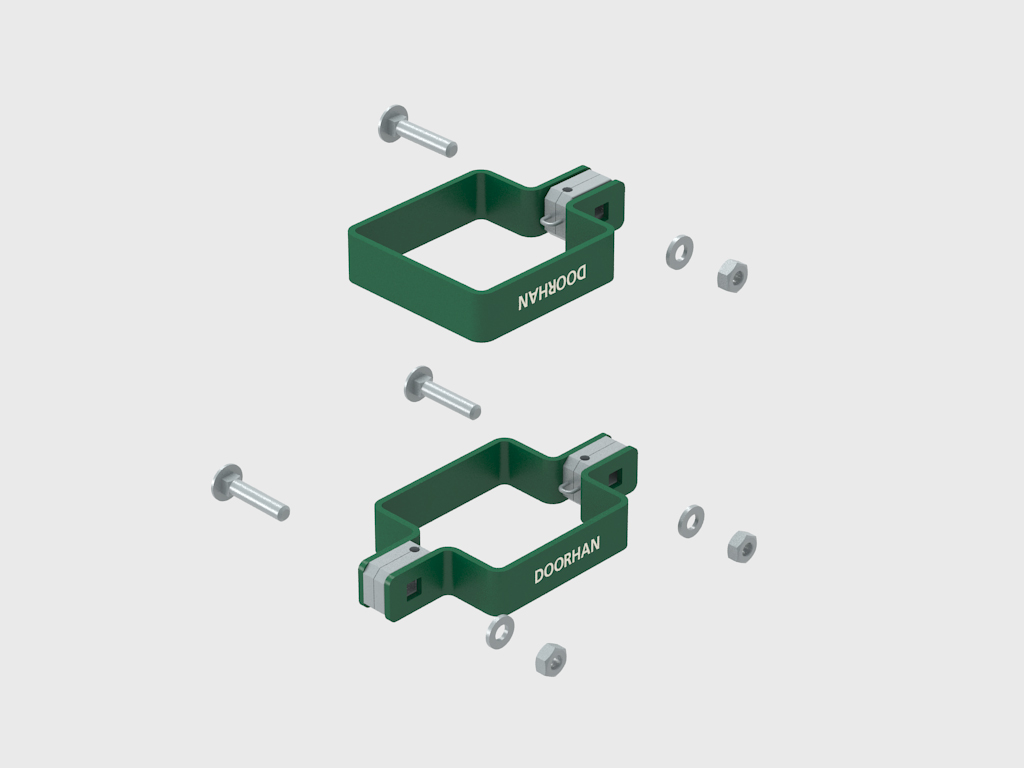

Qurish tizimi. Maxsus konstruktsiya panjara tizimlarini o‘rnatishni soddalashtirish va ularning o‘g‘irlashga chidamliligini oshirish imkonini beradi. Barcha elementlar issiq prokatlangan varaqlardan shtampovka usuli bilan ishlab chiqarilib, keyinchalik tsinklanadi va kukunli bo‘yash bilan bo‘yalanadi.

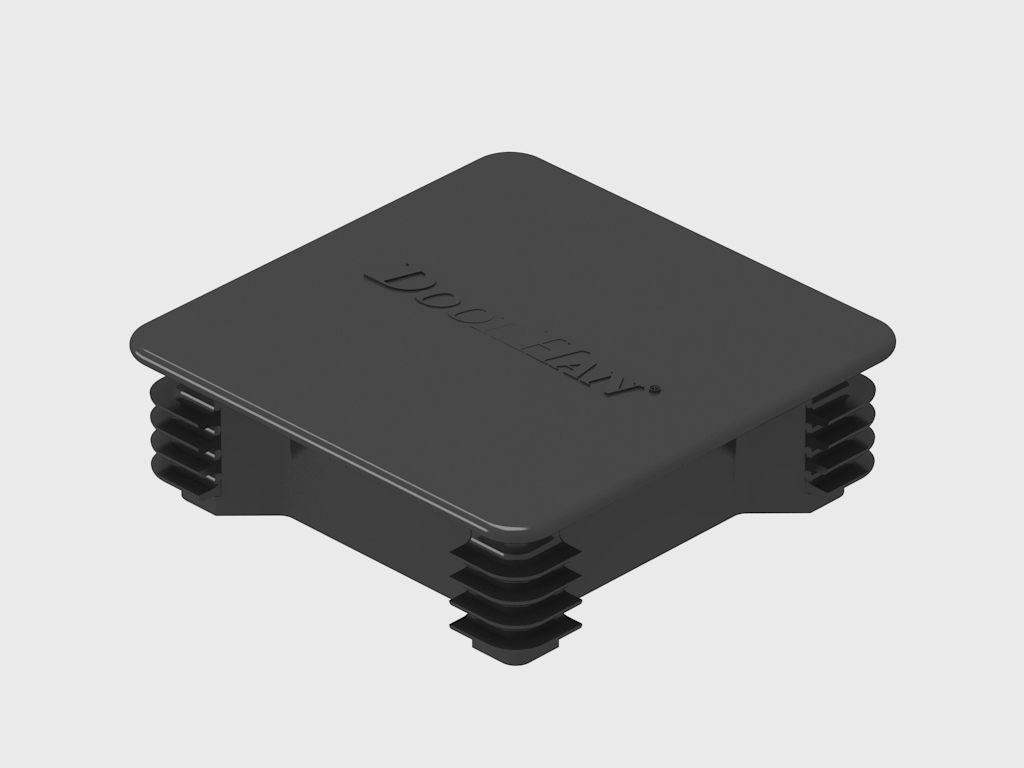

Dekorativ elementlar ustunning yuqori chetini plastik qopqoq bilan yopib, qurilmaga atmosferik yog‘ingarchilikning kirishiga yo‘l qo‘ymaydi. Dekorativ elementlar aşınishga chidamli va yuqori mustahkam poliuretan materialidan ishlab chiqariladi.

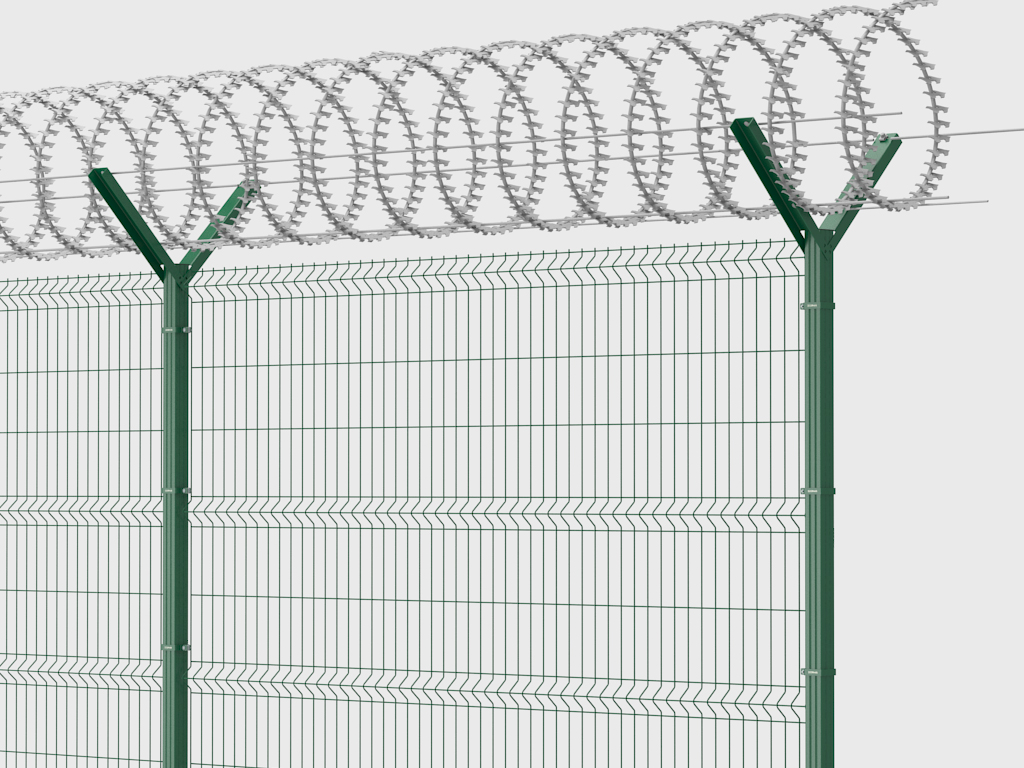

Spiral xavfsizlik to‘siqlari — hududni himoya qilishning eng samarali elementlaridan biridir. Spiral to‘siqlar xavfsizligi muhim bo‘lgan obyektlarda keng qo‘llaniladi.

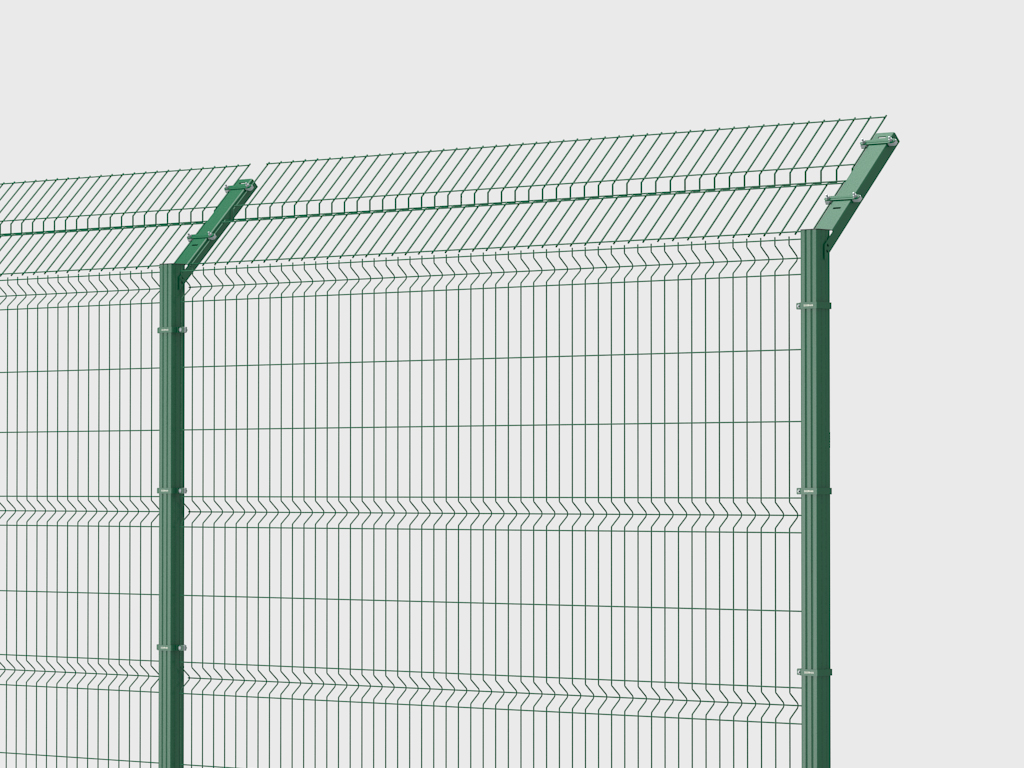

Burchakli seksiyalarni o‘rnatish rejimli obyektlar va yuqori xavfli zonalarni o‘rashda qo‘llaniladi. Burchakli seksiyalar himoya qilinayotgan hududga noqonuniy kirishdan qo‘shimcha himoya ta’minlaydi.

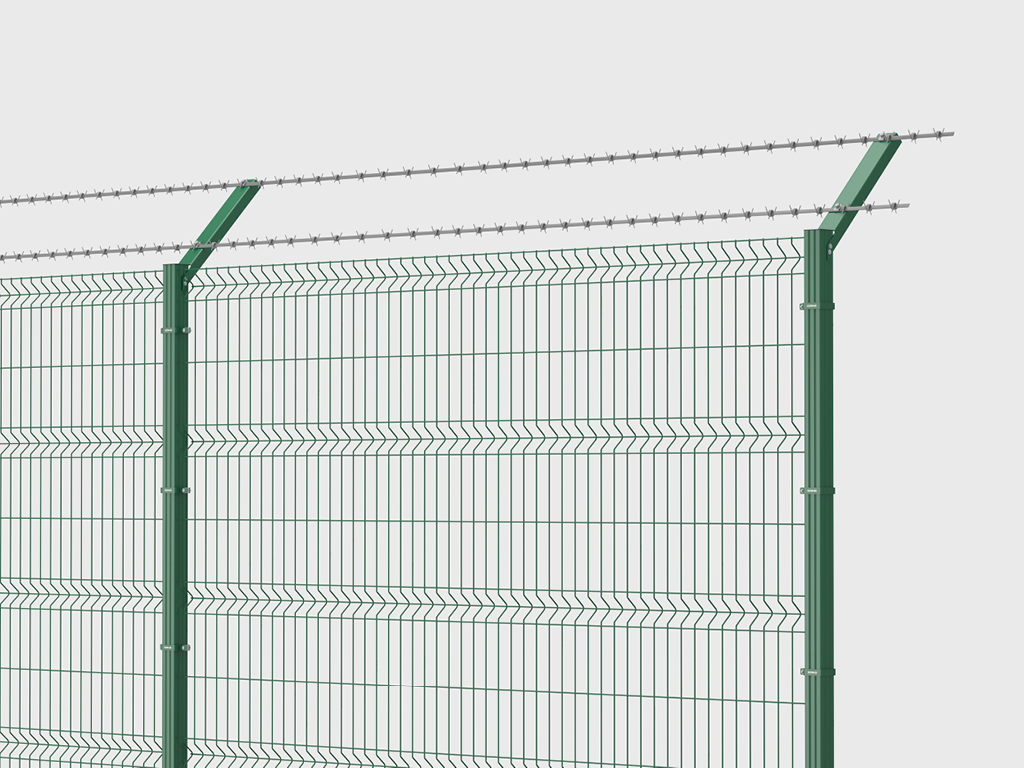

Qulupnay simi hududni himoya qilishning qo‘shimcha elementi bo‘lib, qurilish obyektlarini, sanoat va xususiy sektorlarda xavfsizlikni ta’minlash uchun muvaffaqiyatli qo‘llaniladi.

Texnik tavsif

O'lchamlar jadvali

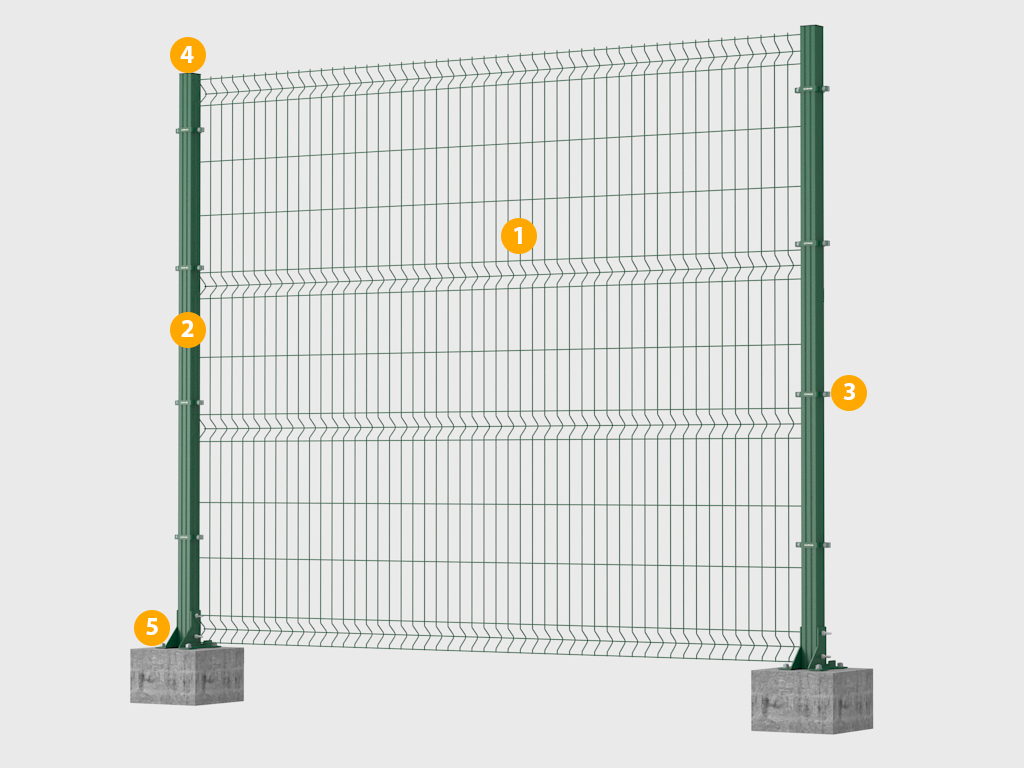

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота секции, мм

1 530, 1 730, 2 030, 2 430

Ширина, мм

2 535

Межосевое расстояние, м

Buyurtma parametrlariga qarang, qo'llab-quvvatlash va mahkamlash turiga bog'liq

Bo'lim
Qo'llab-quvvatlash
Mahkamlagichlar
Vilka
Flanj

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина секции	2 535
H1, мм Высота секции	1 530, 1 730, 2 030, 2 430
Цвет (RAL)	6005 - barcha balandliklar, 7004, 8017 - 2030 balandlik uchun

Усл. обозначение, наименование параметра	Расчетная формула
BxH, мм Сечение опоры	60 х 60
L, мм Длина опоры	2 050, 2 550, 3050, 3 500
S, мм Толщина стенки опоры	1,4
Цвет (RAL)	6005 - barcha uzunliklar, 7004, 8017 - 2050 va 2550 uzunliklar uchun

Параметр	Значение	Примечание
Ширина ячейки, мм	55
Высота ячейки, мм	200
Диаметр горизонтального прутка, мм	4 yoki 5
Диаметр вертикального прутка, мм	4 yoki 5
Поверхностная плотность цинка не менее, г/м²	80
Толщина порошкового покрытия не менее, мкм	60
Вес, кг/м²	2,512	Rod diametri - 4 mm
Вес, кг/м²	4,008	Rod diametri - 5 mm

1. To‘g‘ri o‘rnatish va tizimni to‘g‘ri ishlatish panjara tizimining ishonchliligi va uzoq muddatli ishlashini kafolatlaydi. Ishlatishda quyidagilarni bajarish zarur:

1.1. Tizim o‘rnatilgandan so‘ng har 6 oyda bir marta mahsulotning tashqi ko‘rinishini tekshirish.

1.2. Tashqi tekshiruvda payvandlangan seksiyalarni asosiy ustunga mustahkam ulanganligini, zaif ulanishlar yo‘qligini va tashqi mexanik shikastlanishlar yo‘qligini tekshiring.

1.3. Agar panjalarda kesish konstruktsiyalari (vorota, kalitkalar) mavjud bo‘lsa, ularning ulanishlarini va ishlash holatini tekshirib chiqing.

1.4. Voroqalar va kalitkalar yumshoq ochilib-yopilishi, chayqalmay va shivirlashmay, qulflovchi qurilma bilan ishonchli yopilishi kerak. Zarurat bo‘lsa, sozlash elementlari yordamida holatni sozlang, yelkalari, tutqichlari va qulflovchi qurilmani moylang.

1.5. Ustunlar ichiga yog‘ingarchilik (suv, qor, do‘ng) kirishiga yo‘l qo‘ymaslik kerak. Buning uchun barcha ustunlar maxsus qopqoqlar bilan yopilganligini tekshirish zarur.

1.6. Panjaralarni ishlatish atrof-muhit harorati -50 dan +60 °S gacha va nisbiy namlik 75 % bo‘lgan sharoitda ruxsat etiladi.

2. Panjarani ishlatish davomida quyidagilar taqiqlanadi:

2.1. Panjarani tortish va urishlarga duchor qilish.

2.2. Panjarani tozalashda yuzalarni shikastlantirishi mumkin bo‘lgan moddalarni ishlatish.

2.3. Ishlab chiqaruvchi tomonidan nazarda tutilmagan jihozlarni o‘rnatish, og‘irlik, shamol va boshqa yuklarni panjara konstruktsiyasi elementlariga ta’sir qilish. Ishlab chiqaruvchining standart yechimlariga har qanday aralashuv konstruktsiyaning mustahkamlik xususiyatlarini yo‘qotishiga olib kelishi mumkin.

3. Xavfsizlik va videonazorat tizimlarini o‘rnatish uchun aynan shu maqsadlar uchun ishlab chiqilgan konstruktsiyadan foydalanish zarur. Boshqa jihozlarni o‘rnatish imkoniyatini ishlab chiqaruvchidan aniqlang.

4. Xavfsizlik choralar:

4.1. Panjaralarni o‘rnatish faqat o‘rnatish bo‘yicha ko‘rsatmalarni to‘liq o‘rgangan shaxslar tomonidan amalga oshirilishi kerak.

4.2. Faqat to‘g‘ri ishlaydigan asboblardan foydalaning.

4.3. Panjara sektsiyalarini mustahkamlashdan oldin ularga ayniqsa e’tiborli va ehtiyotkor bo‘ling, sektsiya elementlarini yiqilishdan himoya qiling.

4.4. Agar ishchilarni 1,5 metr balandlikka ko‘tarish zarur bo‘lsa, xavfsizlikni ta’minlash uchun montaj belbog‘idan foydalanish kerak. Ishni boshlashdan oldin uning holatini tekshirish zarur.

5. Montajda taqiqlanadi:

5.1. Qo‘shimcha yoki suriladigan zinapoyadan foydalanish.

5.2. 2,5 metrdan baland bo‘lgan ko‘tariluvchi narvondan foydalanish.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Tayanchlarni qadoqlash; bo'laklarni og'irligi 50 kg dan ortiq bo'lmagan to'plamga o'rash

Упаковка в коробку	Характеристики упаковки
Описание	Mahkamlagichlar, gardishlar va aksessuarlarni qadoqlash
Состав	Uch qavatli karton quti, strech plyonka, logotipli yopishqoq lenta
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка на палету	Характеристики упаковки
Описание	10 donadan bo'laklarni qadoqlash. tagida olib yurish mumkin
Количество сеток в упаковке, шт.	Rod 3,5 mm - 105, 4 mm - 85, 5 mm - 65
Длина паллета с сетками, мм	Kengligi 2,535 mm bo'lgan to'r uchun - 2,655, kengligi 3,030 mm bo'lgan to'r uchun - 3,150
Ширина паллета с сетками, мм	To'r balandligi + 120, to'r balandligi 2,430 mm - 2,450
Высота паллета с сетками, мм	835
Количество опор в упаковке, шт.	Qo'llab-quvvatlash 60 × 60 - 96, qo'llab-quvvatlash 80 × 80 - 54
Длина паллета с опорами, мм	Qo'llab-quvvatlash uzunligi + 50
Ширина паллета с опорами, мм	800
Высота паллета с опорами, мм	645

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

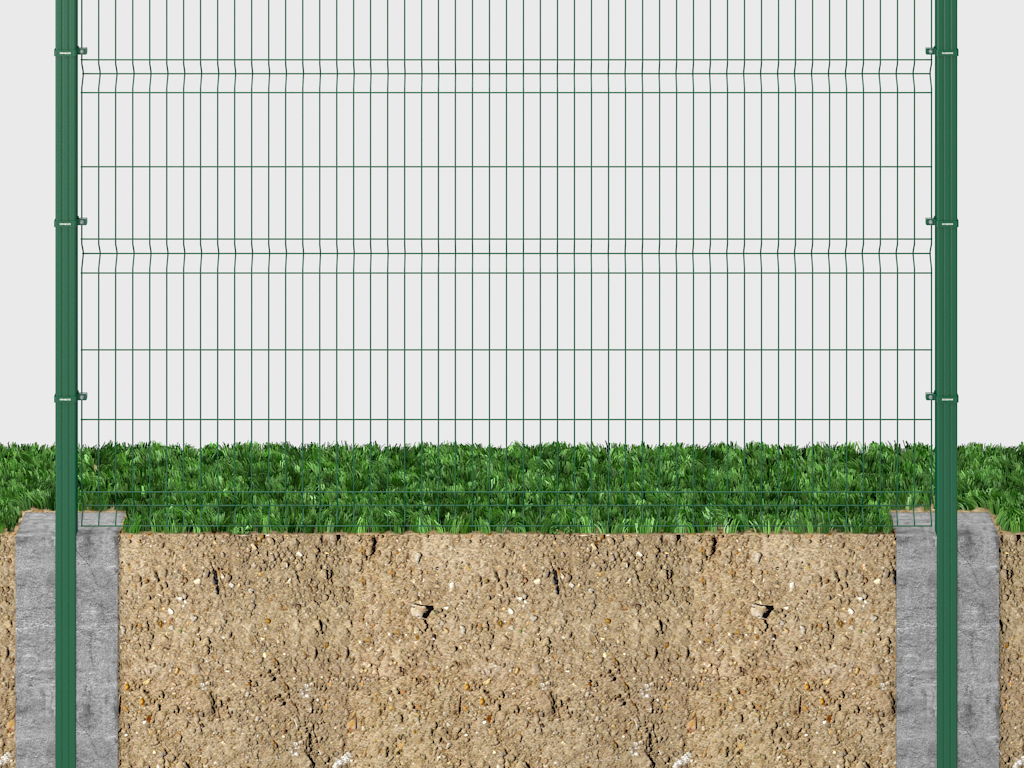

Opora betonniyasi. Eng oddiy va iqtisodiy jihatdan samarali o‘rnatish usuli bo‘lib, bunda opora yerga betonniyalanadi.

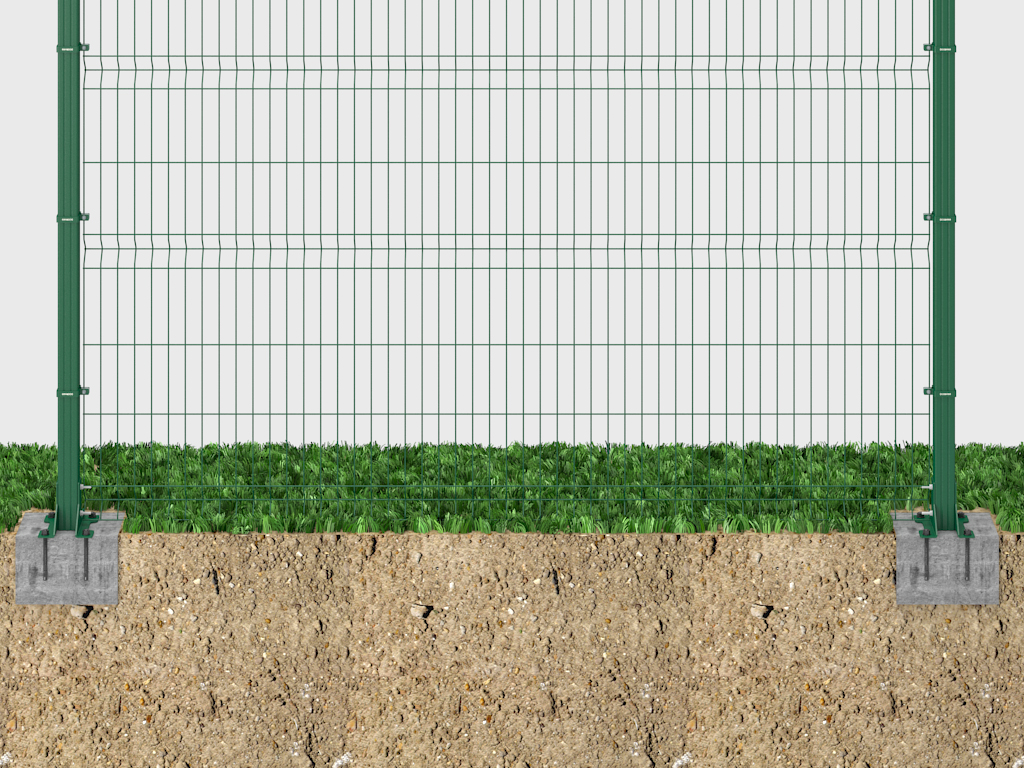

Tayyor asosga sozlamasiz o‘rnatish. Flandtsiyalarga iqtisodiy jihatdan samarali o‘rnatish, oporaviy plastinkasiz.

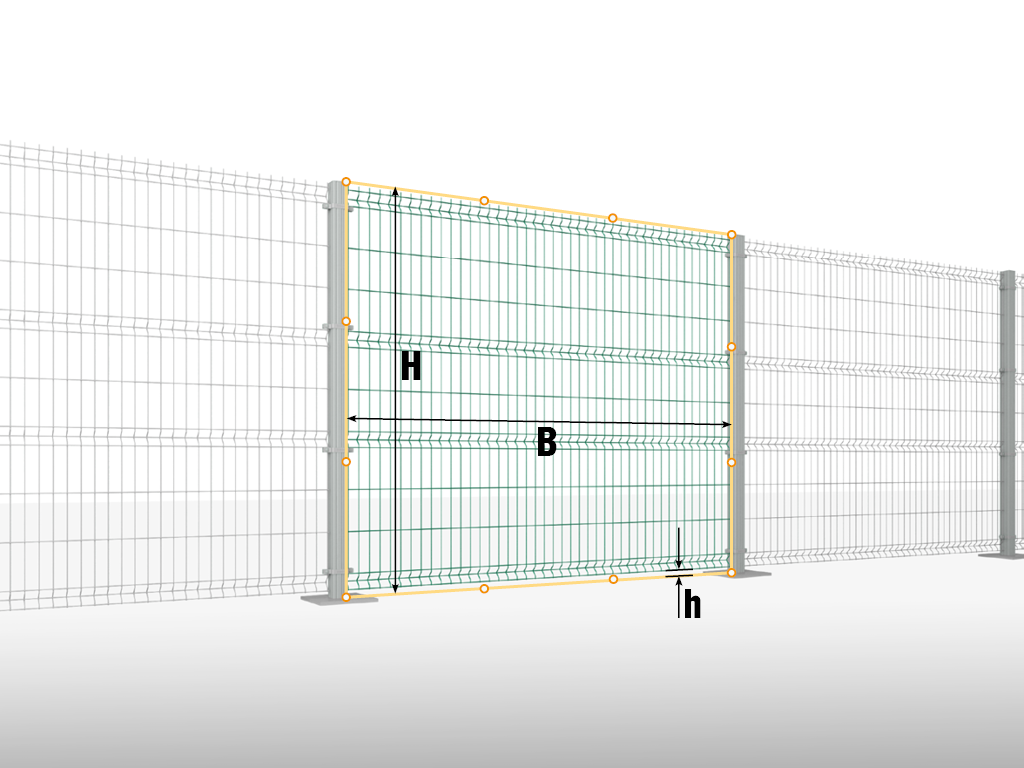

H (mm) - strukturaning balandligi.
B (mm) - strukturaning kengligi.
h (mm) - tozalash.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

O‘rnatish bo‘yicha ko‘rsatma

PDF

Moslik sertifikati

PDF

To‘siq tizimi pasporti

PDF

Bo'limlar

PDF

DWG

Standart jihozlash

PDF

DWG

Tuzatish vositalari

PDF

DWG

Yog‘rilgan panellar va SBK ni mustahkamlash uchun to‘plamlar

PDF

DWG

Xavfsizlik tizimlarini o‘rnatish usullari

PDF

DWG

Pastki qo‘shimcha to‘siq

PDF

DWG

2535x2030 mm o‘lchamdagi to‘siq tizimlari uchun palet

PDF

DWG

To‘siq tizimlari uchun ustunlar paleti

PDF

DWG

Kafolat majburiyatlari chop etish

Xaridorga DoorHan konserni tomonidan ishlab chiqarilgan konstruktsiyaning ishlash qobiliyati uchun 1 yil kafolat, chakana savdo buyurtmalari uchun va 2 yil kafolat, dilerlik buyurtmalari uchun, sotib olingan kundan boshlab taqdim etiladi.

Yangi mahsulotlar

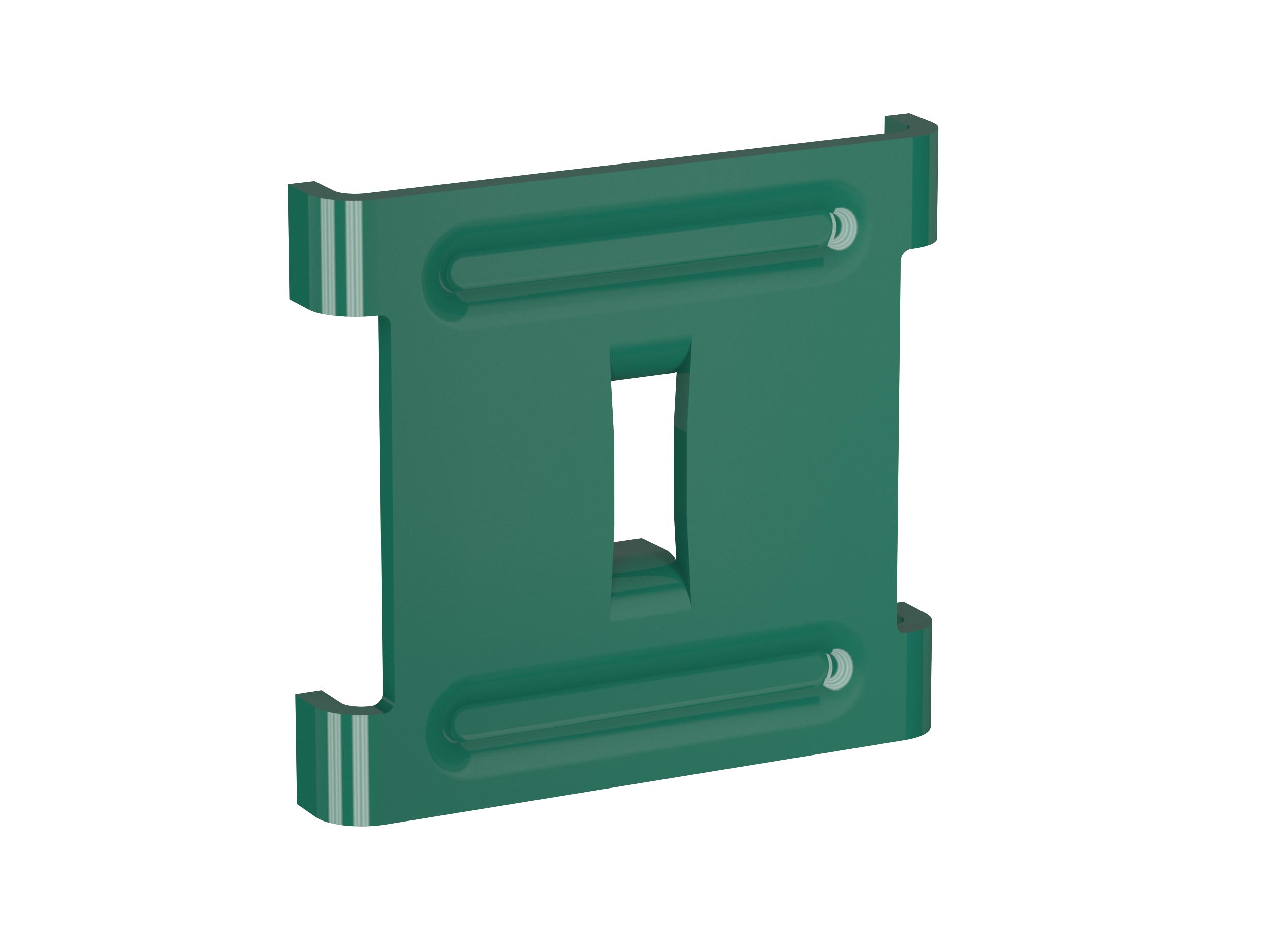

60 × 55 × 2,5 mm DH klipsi 43 × 25 × 2,5 mm klipsiga nisbatan sozlash imkoniyatiga ega.

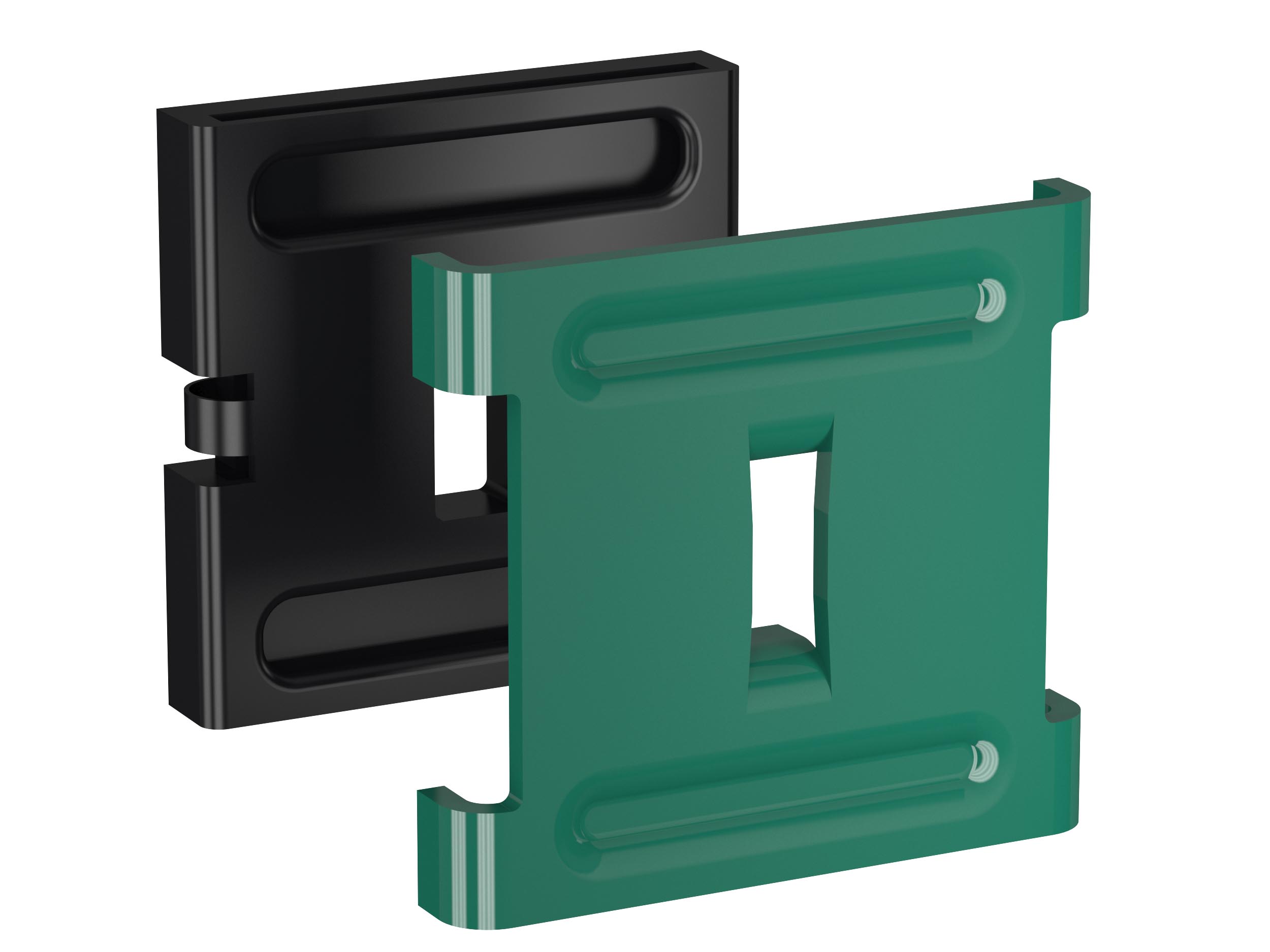

Plastik qo‘shimchani qo‘llash tebranishlarni kamaytiradi va tashqi shovqinlarning paydo bo‘lishining oldini oladi.

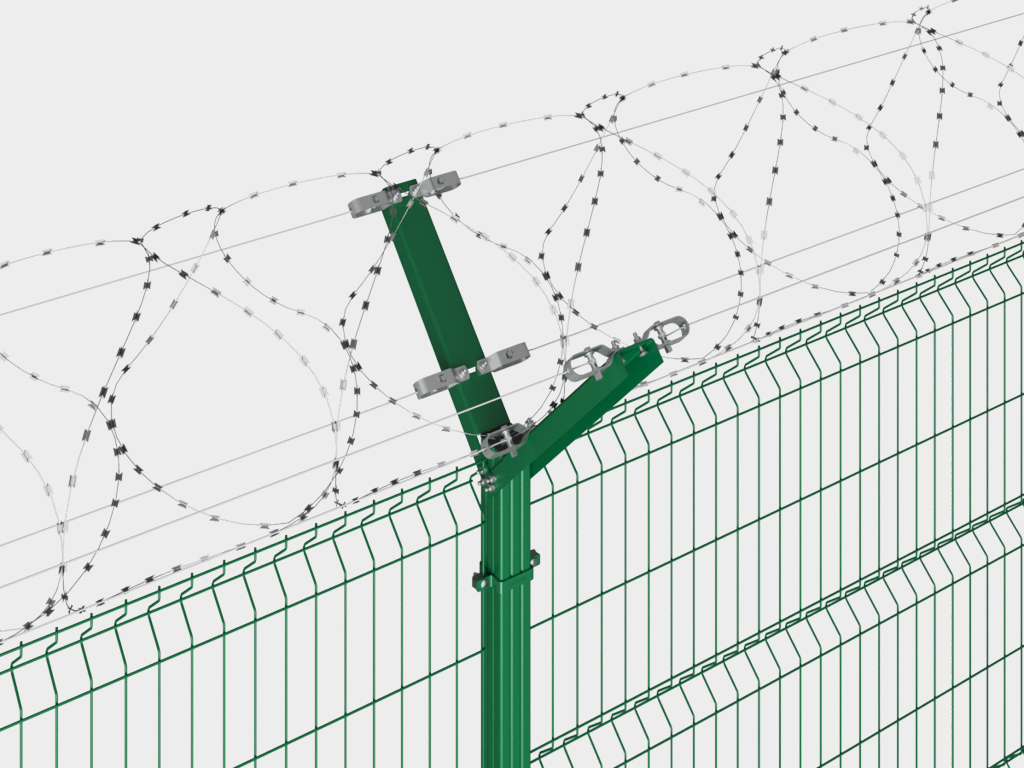

Kuchaytirgich to‘siqlarga har 10-15 m masofada o‘rnatiladi, sim yoki ipni tortish uchun va keyin spiral xavfsizlik to‘sig‘ini o‘rnatish uchun.
