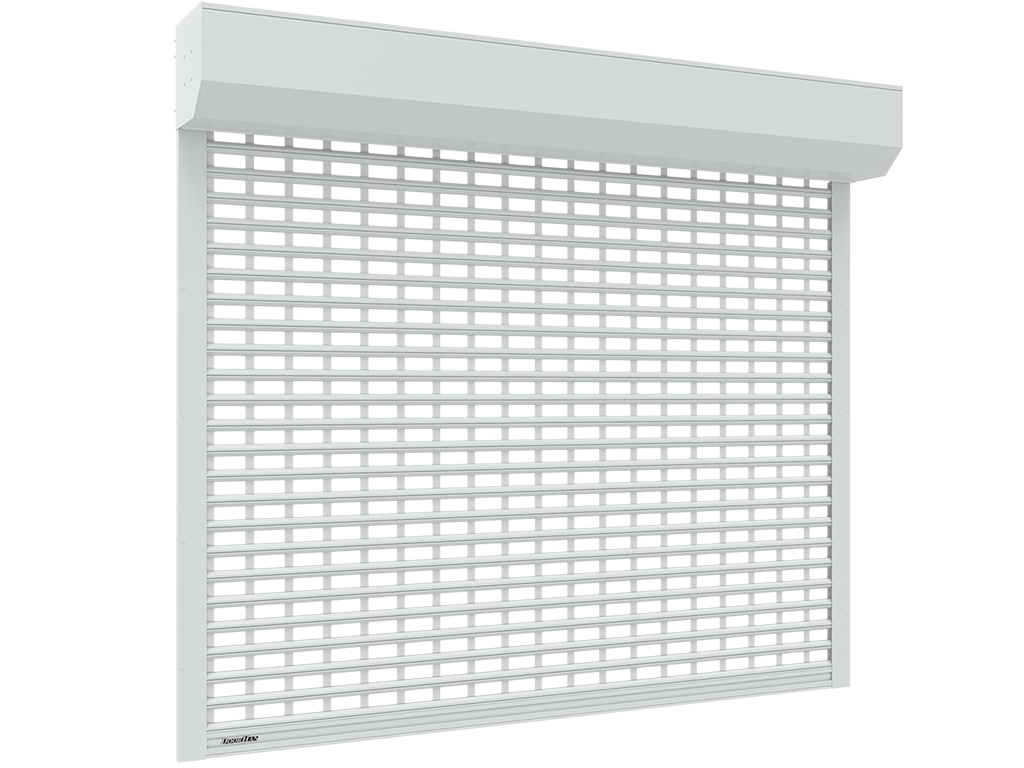

Sotib oling RHE78G tarmoq shaklidagi ekstrudirovka qilingan profil va shaffof qo‘shimchalar bilan ro‘llik eshik Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

DoorHan RHE78G Rolldarvozalari: Mutlaq Xavfsizlik bilan Maksimal Ko'rinuvchanlik

Zamonaviy riteyl va tijorat ko'chmas mulki dunyosida interyer va eksteryer o'rtasidagi chegara tobora yo'qolib bormoqda. Vitrina yoki kirish guruhi shunchaki himoyalangan bo'lishi emas, balki kecha-yu kunduz ishlaydigan marketing vositasiga aylantirilishi kerak. Butikning hashamatli ekspozitsiyasini, salondagi yangi avtomobilni yoki restoran interyerini yashirmasdan, kirib kelishdan ishonchli himoyani qanday ta'minlash mumkin? Ushbu murakkab savolga innovatsion DoorHan RHE78G rolldarvozalari javob beradi — bu buzishga chidamli ekstrudirlangan profilning qudrati va zamonaviy polimer materiallarning kristalldek shaffofligining noyob birikmasidir.

O'yin qoidalarini o'zgartiruvchi konstruksiya

RHE78G darvozalarining asosida eng mustahkam ekstrudirlangan alyuminiydan yasalgan panjarali profil yotadi. Standart yaxlit lamellardan farqli o'laroq, ushbu profil mustahkam panjara tuzilishiga ega, bu o'z-o'zidan yuqori darajadagi buzishdan himoyani ta'minlaydi. Ammo asosiy innovatsiya ushbu katakchalarni to'ldirishda yotadi. Panjaradagi har bir "deraza" zarbaga chidamli monolit polikarbonatdan yasalgan maxsus qo'shimcha bilan yopiladi.

Aviatsiya sanoatida va himoya ekranlarini yaratishda ishlatiladigan ushbu material ajoyib xususiyatlarga ega:

Optik shaffoflik: Polikarbonat qo'shimchalar xuddi shisha kabi mutlaqo shaffofdir, bu esa darvoza ortidagi narsalarning ideal, buzilmagan ko'rinishini ta'minlaydi. Sizning vitrinangiz potentsial mijozlar nazarida 24/7 qoladi.
Aql bovar qilmas zarbaga chidamlilik: Bunday qo'shimchani sindirish yoki shikastlash deyarli mumkin emas. Polikarbonat shishadan yuzlab marta mustahkamroq va eng kuchli zarba yuklariga bardosh beradi, vandalizm va kuch bilan kirishga urinishlardan himoya qiladi.
UV nurlanishiga chidamlilik: Maxsus qoplama qo'shimchalarni quyosh nurlari ta'sirida sarg'ayish va xiralashishdan himoya qiladi, ularning dastlabki ko'rinishini uzoq yillar davomida saqlab qoladi.
Yengillik: Mustahkamligiga qaramay, polikarbonat shishadan ancha yengilroq, bu esa darvoza polotnosining umumiy massasini va privodga tushadigan yukni kamaytiradi.

Kuchli alyuminiy to'sinlar va kuchaytirilgan yo'naltirgichlarni o'z ichiga olgan butun konstruksiya yuqori buzishga chidamlilik sinflariga (P3-P4) mos keladi va maxsus uskunalarisiz yengib bo'lmaydigan to'siqni yaratadi.

RHE78G ning barcha afzalliklari qayerda namoyon bo'ladi?

Ushbu rolldarvozalar estetika, ko'rinish va xavfsizlik birdek muhim bo'lgan ob'ektlar uchun yaratilgan:

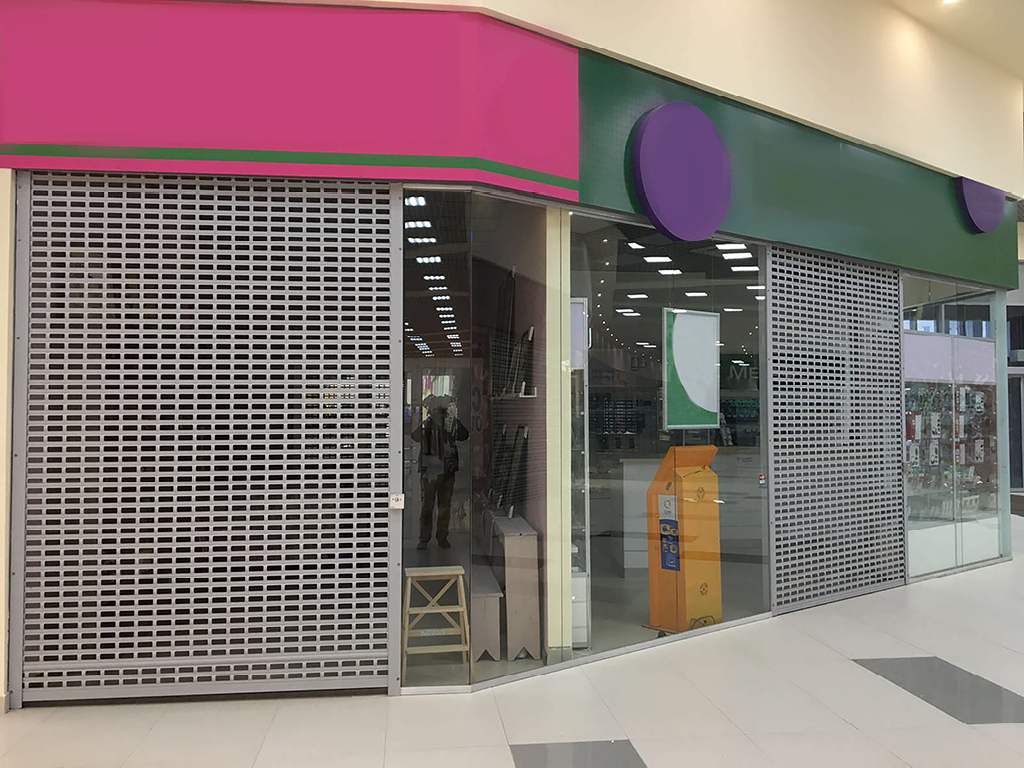

Savdo va savdo-ko'ngilochar markazlari: Butiklar va do'konlarga kirish joylarini bezash uchun. RHE78G darvozalari yopiq pavilyonlar holatida ham SM galereyalarida yagona, "havodor" makon yaratishga imkon beradi, bu esa zamonaviy dizayn standarti hisoblanadi.
Avtosalonlar: Shou-rumdagi avtomobillarni kecha-yu kunduz namoyish etish, o'tkinchilarning e'tiborini tortish va qiziqishni kuchaytirish uchun.
Elita butiklar va zargarlik do'konlari: Bu yerda eng yuqori darajadagi himoyani eksklyuziv tovarlarni namoyish qilish bilan birlashtirish zarur.
Restoranlar va kafelar: Shinam interyerni yashirmaydigan zamonaviy va xavfsiz kirish guruhlarini yaratish uchun.
Yangi avlod banklari va ofislari: Bu yerda shaffoflik va ochiqlik korporativ madaniyatning bir qismi bo'lib, ammo xavfsizlik ustuvor bo'lib qoladi.

Aqlli va ishonchli boshqaruv

Konstruksiyalarning o'lchamlari va og'irligini hisobga olgan holda, RHE78G rolldarvozalari har doim kuchli va ishonchli val elektr uzatmalari bilan jihozlanadi. Boshqaruv statsionar o'chirgich, masofadan boshqarish pulti yordamida yoki ob'ektning umumiy kirish nazorati va xavfsizlik tizimiga integratsiya qilingan holda amalga oshirilishi mumkin. Fotoelementlar va sezgir qirra tizimlari to'siq aniqlanganda polotnoning harakatini to'xtatib, xavfsiz ekspluatatsiyani kafolatlaydi.

DoorHan RHE78G — bu shunchaki darvoza emas. Bu sizning biznesingizning ochiqligi, zamonaviyligi va xavfsizlikka murosasiz yondashuvi haqida gapiradigan maqomli arxitektura elementidir. Bu bir vaqtning o'zida himoya, marketing va imidj uchun ishlaydigan sarmoyadir.

Qo'llanilish sohasi:

Tijorat markazlari, avto tozalash punktlari va avtoservislar: vitrinalar va kirish eshiklari.

Montaj bilan buyurtma qilish

Afzalliklar

O‘g‘rilikka chidamli konstruktsiya

Ro‘llik eshiklarning yuqori darajadagi o‘g‘rilikka chidamliligi P3 sinfdagi ekstrudirovka qilingan profillar va mustahkam yo‘riqnomalar bilan ta'minlanadi, bu esa to‘rni kuchli shamol yoki zarba yuklari ta'sirida ishonchli ushlab turadi.

Havo aylanishi va ichki ko‘rinish

Profilardan yasalgan to‘rli konstruktsiya (pleksiglass qo‘shimchasiz) havo aylanishini ta'minlaydi va ro‘llik eshiklar yopiq bo‘lsa ham xonaning ko‘rinishini saqlab qolishga imkon beradi, bu esa ayniqsa tijorat va ko‘rgazma pavilonlarida konstruktsiyani ishlatishda juda muhimdir.

Lamellararning mustahkam qoplamasi

To‘r profilari va boshqa ro‘llik eshiklar uchun jihozlar (yo‘riqnomalar va korpuslar) zamonaviy kukunli qoplama texnologiyasi yordamida bo‘yalanadi, bu esa ularning estetik tashqi ko‘rinishini uzoq vaqt davomida saqlab qolish va quyosh nurlariga qarshi chidamliligini ta'minlaydi.

Dizaynerlik yechimlarining xilma-xilligi

Ro‘llik eshiklar profillarining keng rang palitrasi, shuningdek, kombinatsiyalangan to‘rni yig‘ish imkoniyati (rang va dizayni bo‘yicha turli lamellarardan) har qanday arxitektura uslubiga mos ideal konstruktsiyani tanlash imkonini beradi.

Energiya tejash xususiyatlari

Plexiglass qo‘shimchali profilni ishlatish, xonadagi qulay mikroiqlimni saqlashga yordam beradi, uni shamoldan himoya qiladi va shu bilan birga ko‘rishni ta'minlaydi.

Qulay avtomatik boshqaruv

Baza yetkazib berish to‘plamiga ro‘llik eshiklarni boshqarish imkonini beruvchi ichki val elektropriyomkasi kiradi, bu esa ularni kalit, masofaviy boshqaruv pulti yoki boshqa qurilmalar yordamida boshqarish imkoniyatini ta'minlaydi.

O‘g‘rilikka chidamli konstruktsiya

Havo aylanishi va ichki ko‘rinish

Lamellararning mustahkam qoplamasi

Dizaynerlik yechimlarining xilma-xilligi

Energiya tejash xususiyatlari

Plexiglass qo‘shimchali profilni ishlatish, xonadagi qulay mikroiqlimni saqlashga yordam beradi, uni shamoldan himoya qiladi va shu bilan birga ko‘rishni ta'minlaydi.

Qulay avtomatik boshqaruv

Dizayn

Ro‘llik eshiklar uchun ekstrudirovka qilingan profillar

Цвета

RHE78G

Jigarrang

Kulrang

Bej

Kumush

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

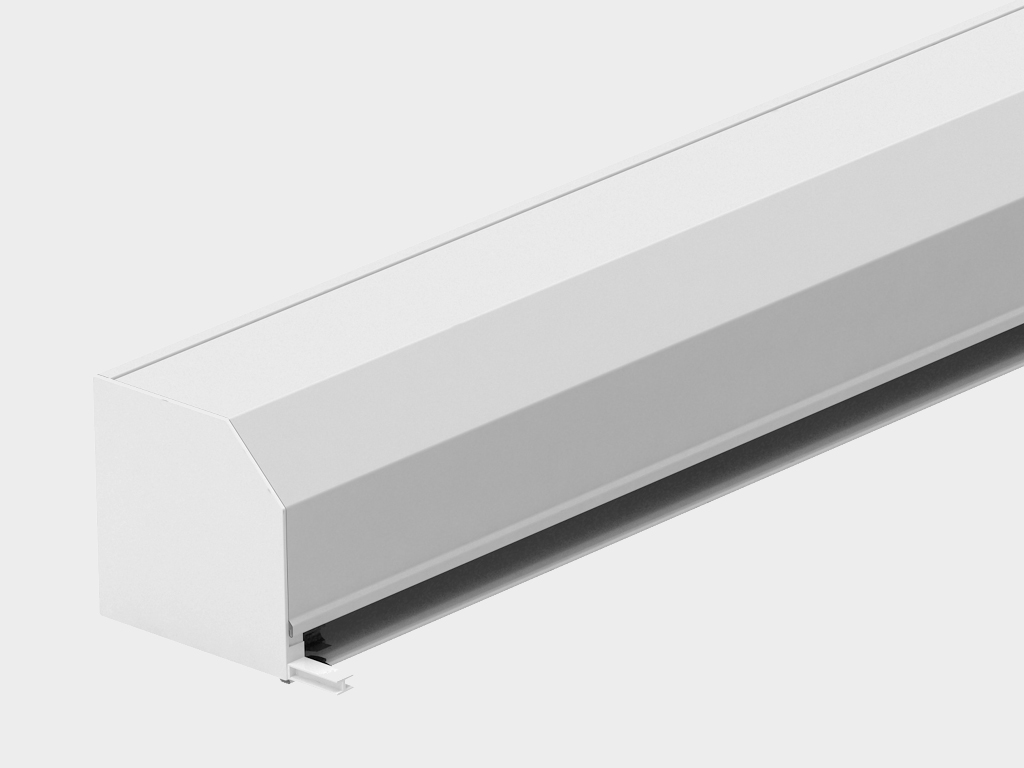

Quti yig‘ilgan holda. Bu yig‘ilgan himoya qutisi bo‘lib, yon qopqoq, val, kapsulalar va boshqaruv mexanizmini o‘z ichiga oladi.

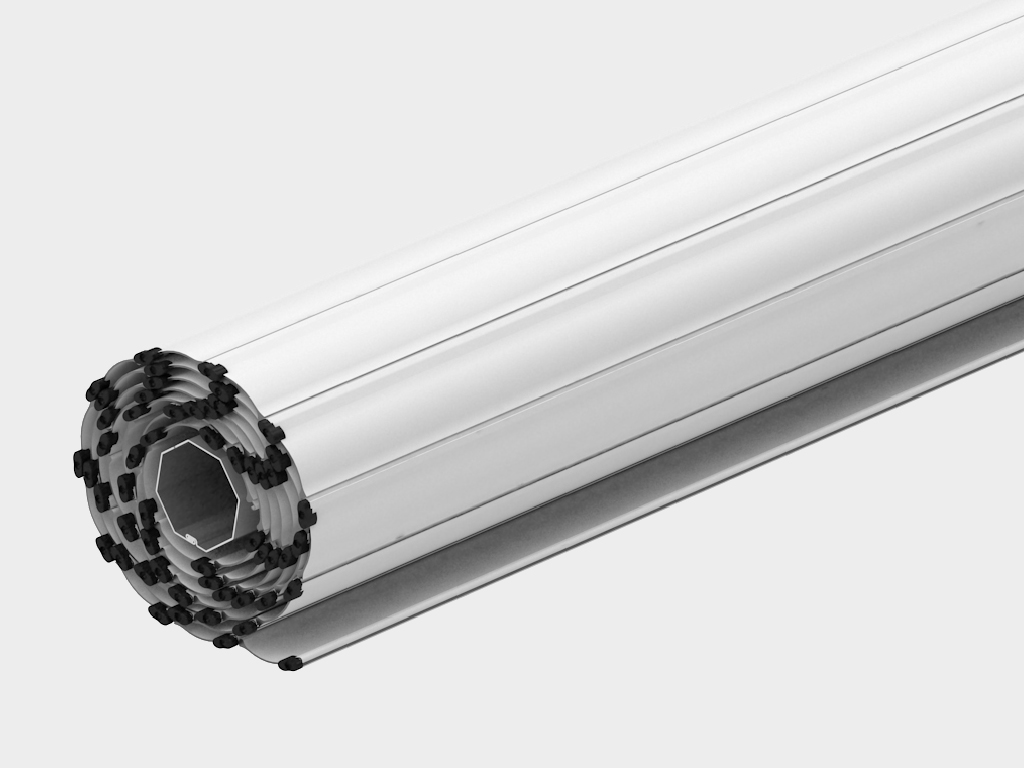

To‘r yig‘ilgan holda. Ekstrudirovka qilingan profilidan tayyorlangan to‘r, yon qulflar bilan jihozlangan bo‘lib, ular profilning ochilib ketishini oldini oladi.

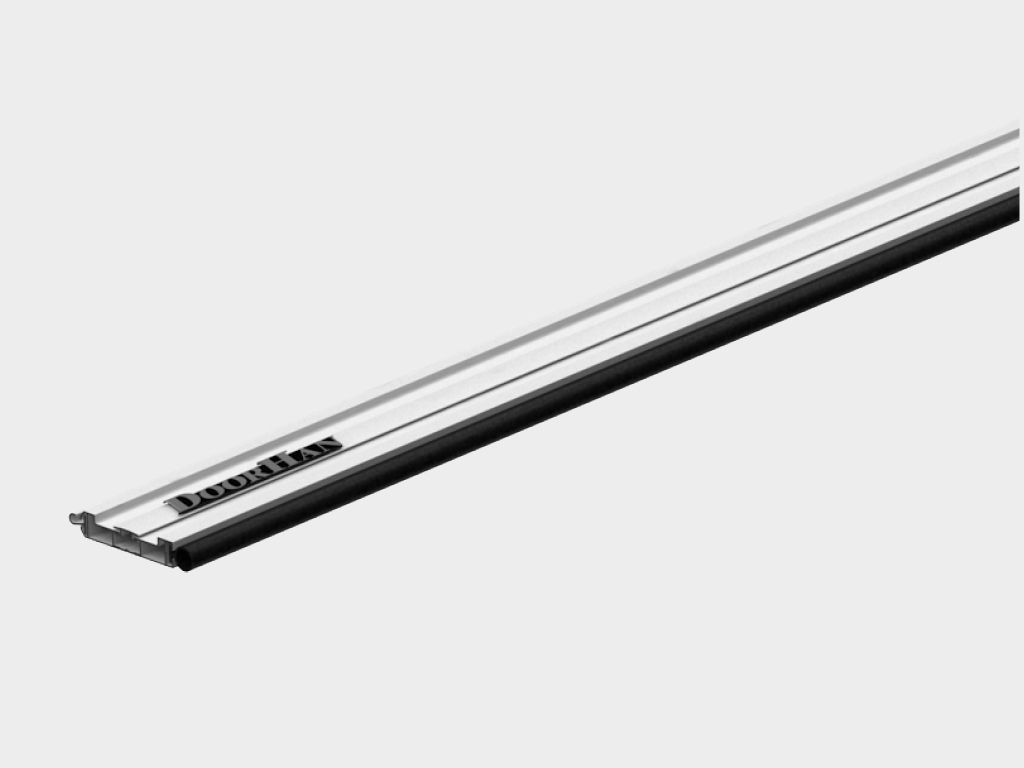

Oxirgi profil qoplama bilan. Oxirgi profilga qulflash mexanizmlari o‘rnatilishi mumkin.

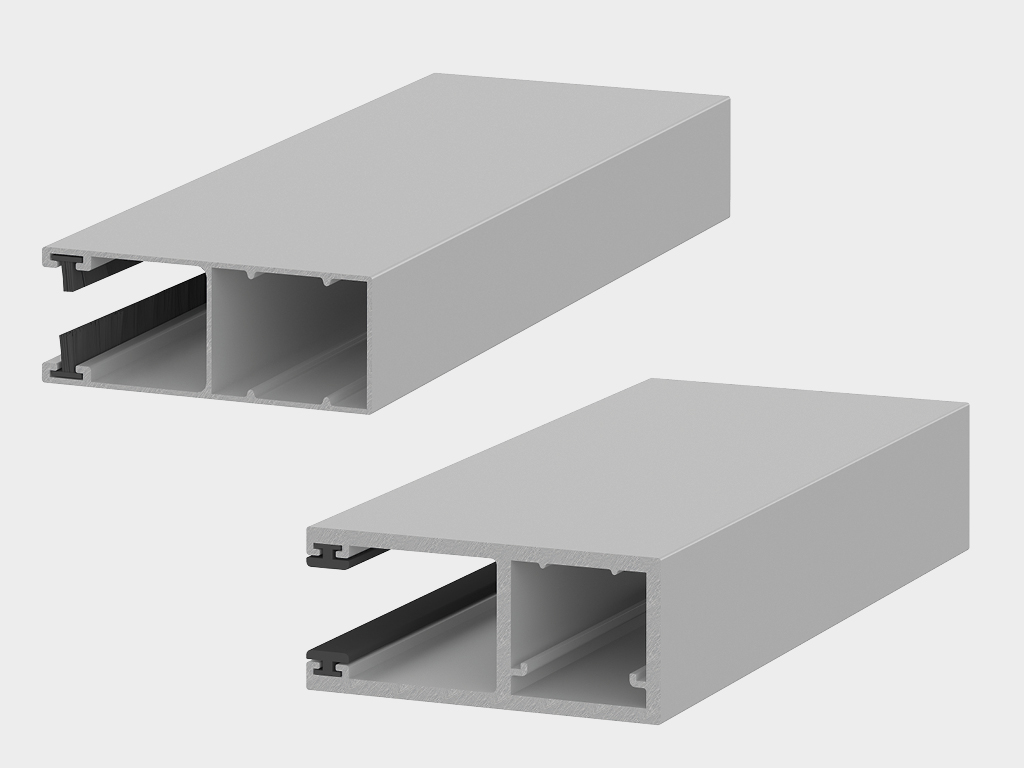

Yo‘riqnoma profillarining to‘plami qoplama bilan. Standart va mustahkam yo‘riqnoma profillarining keng tanlovi ro‘llik tizimlarini har qanday o‘lchamdagi ochilishlarga o‘rnatish imkonini beradi, shu bilan birga shamol yuklari va o‘g‘rilikka chidamlilik talablarini hisobga oladi.

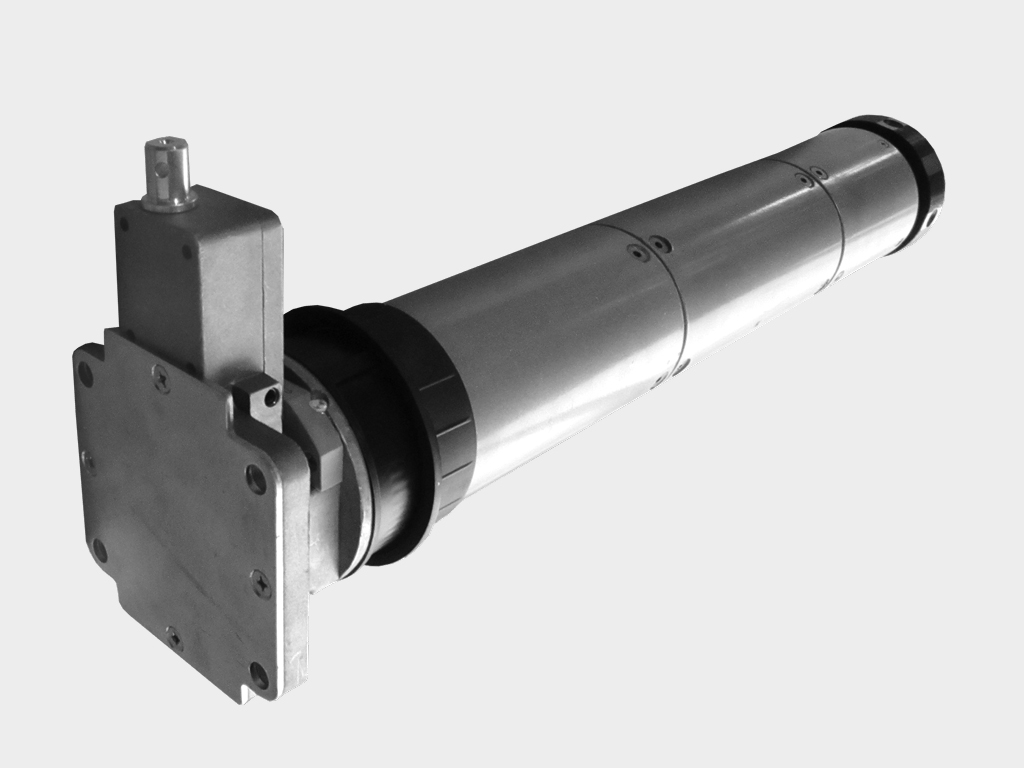

Ichki val elektropriyomkasi.

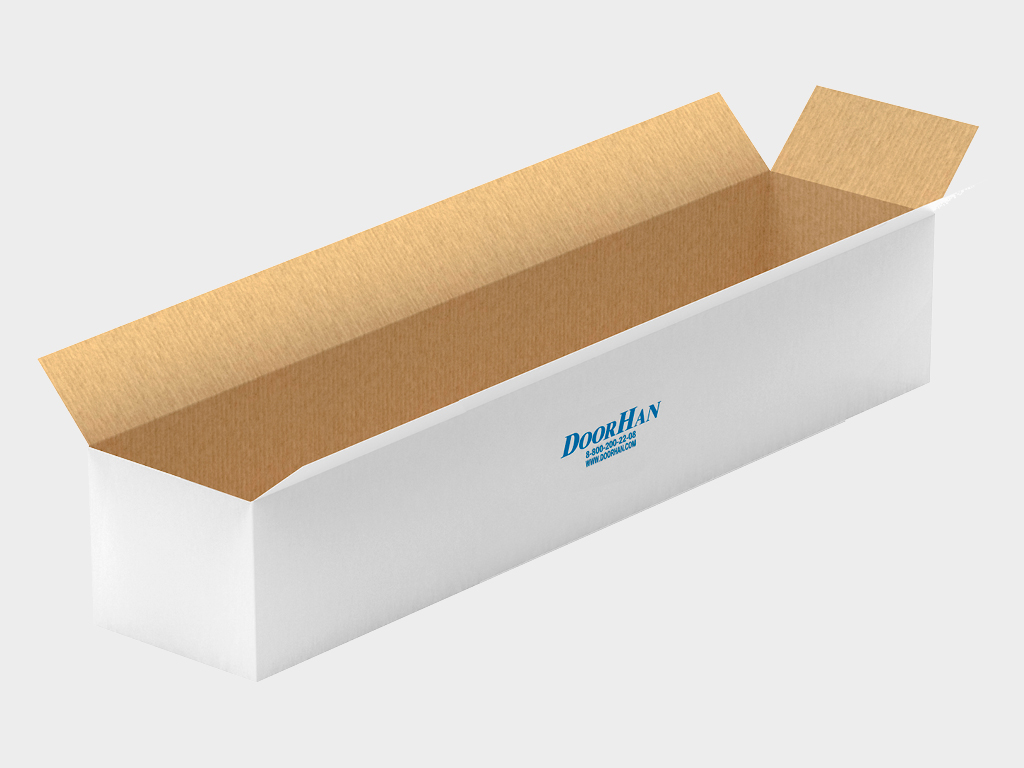

Quti to‘plami bilan.

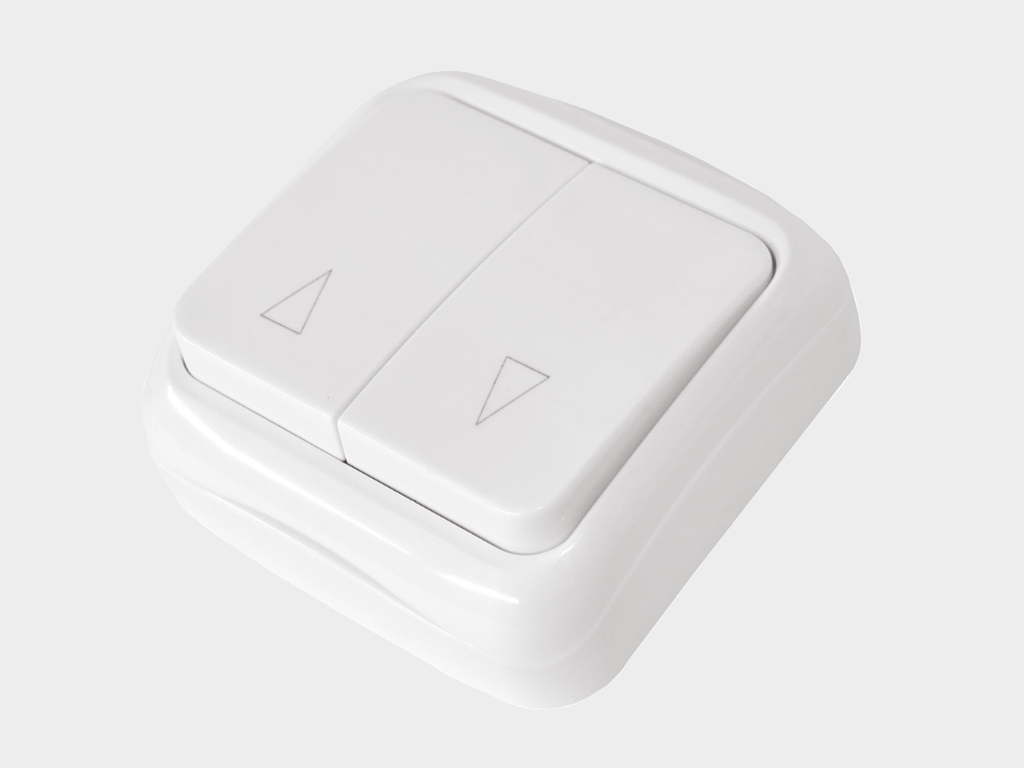

Tugmachali kalit SWB.

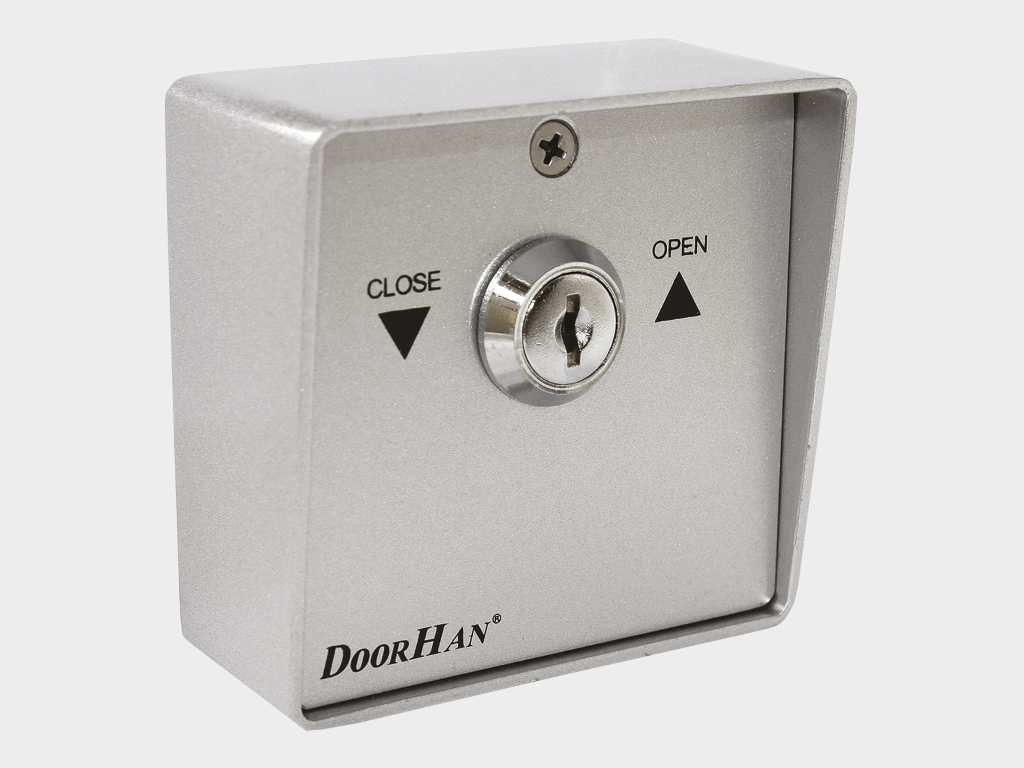

Kalit-tugma SWM elektropriyomkaning boshqaruv blokiga boshqaruv komandalarini yuborish uchun kalitni aylantirish orqali ishlatiladi.

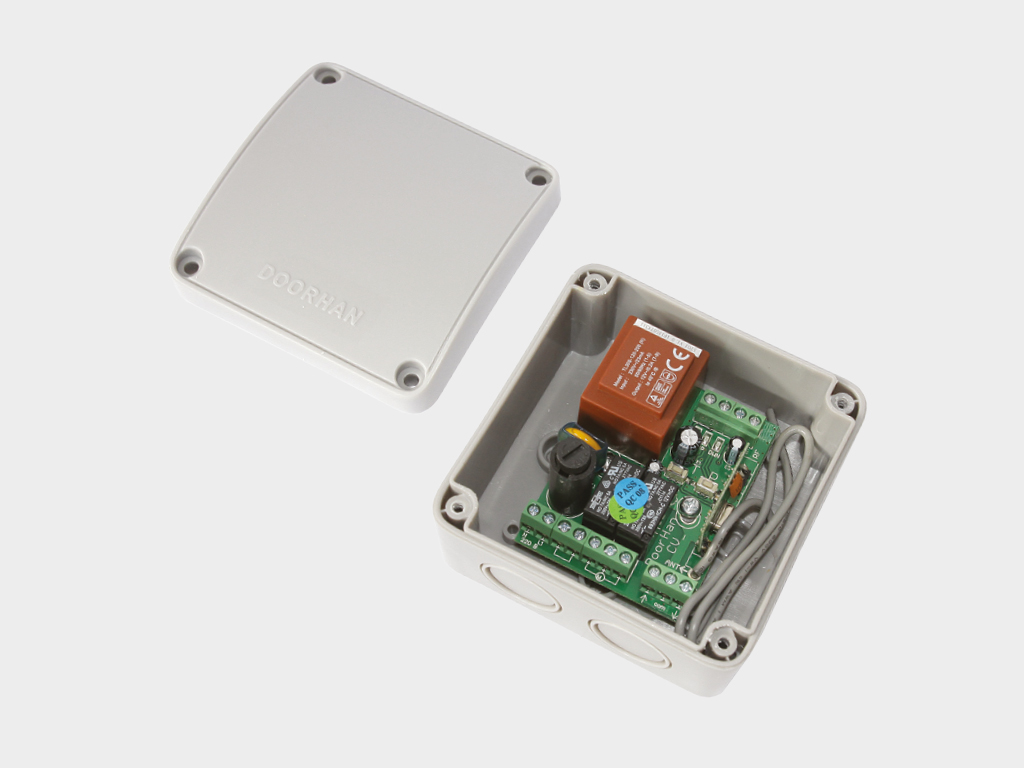

Boshqaruv bloki CV01 bir ro‘llik eshikni yoki ro‘llik eshiklar guruhini masofadan boshqarish imkoniyatini ta'minlaydi.

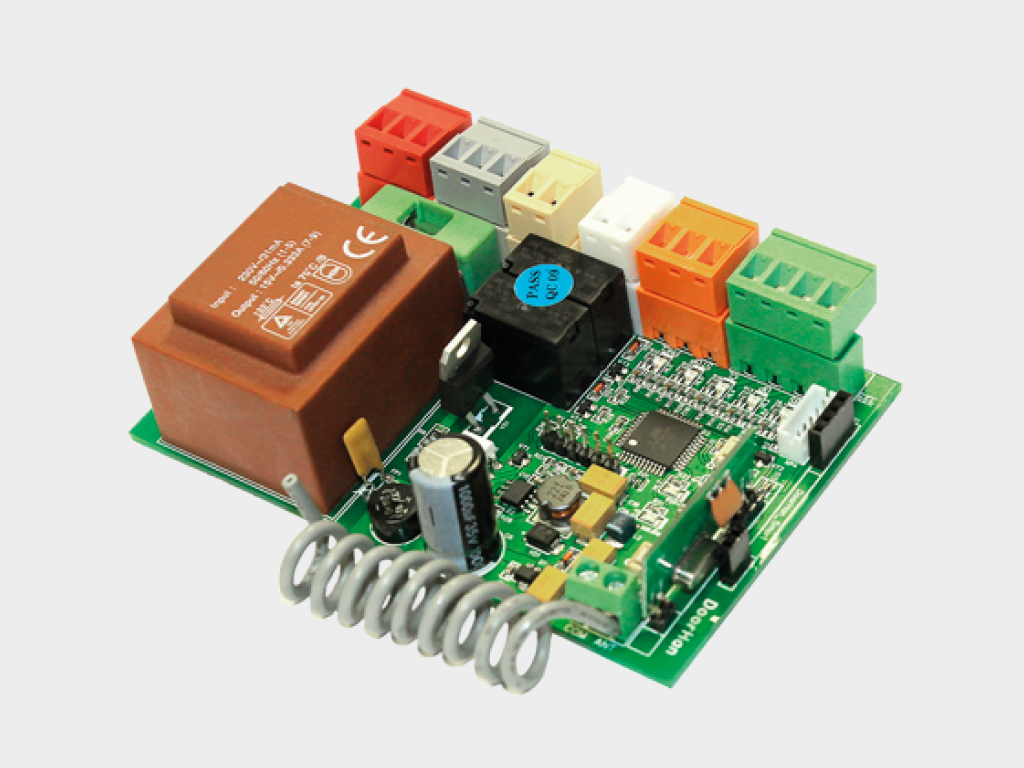

Boshqaruv bloki SMARTROLL ro‘llik eshiklarning ichki val elektropriyomkalarini DoorHan pultlari yordamida masofadan boshqarish imkoniyatini ta'minlaydi.

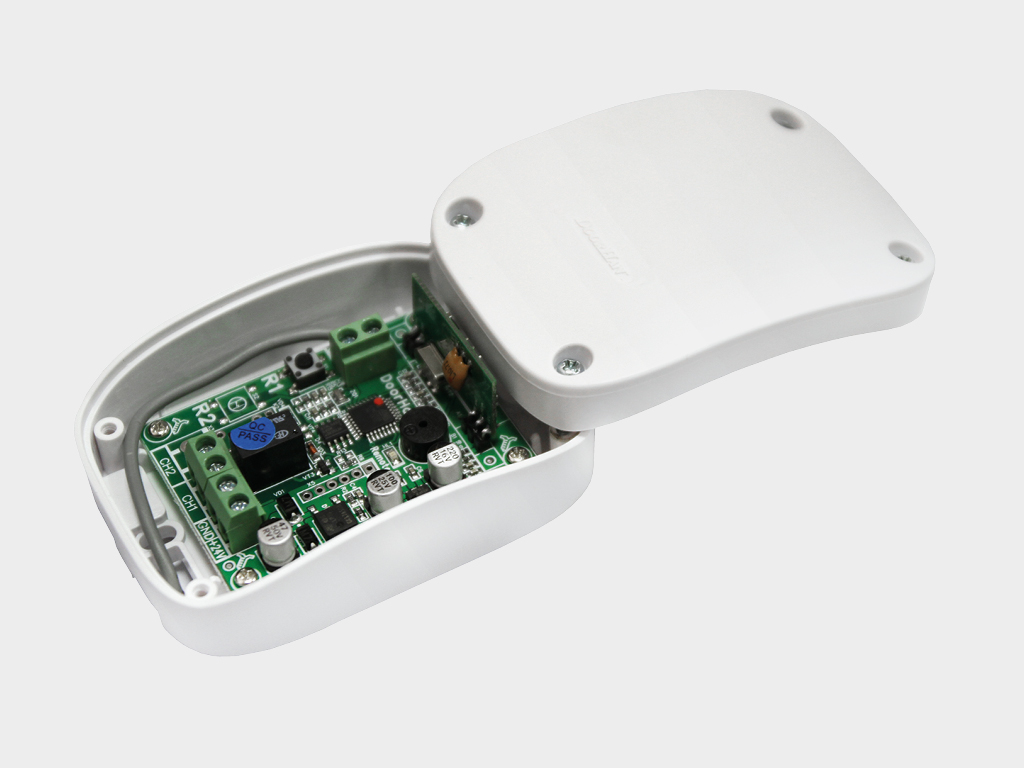

Tashqi radiopriemnik DHRE-1 boshqa ishlab chiqaruvchilarning avtomatikasini DoorHan pulti yordamida boshqarish imkoniyatini ta'minlaydi.

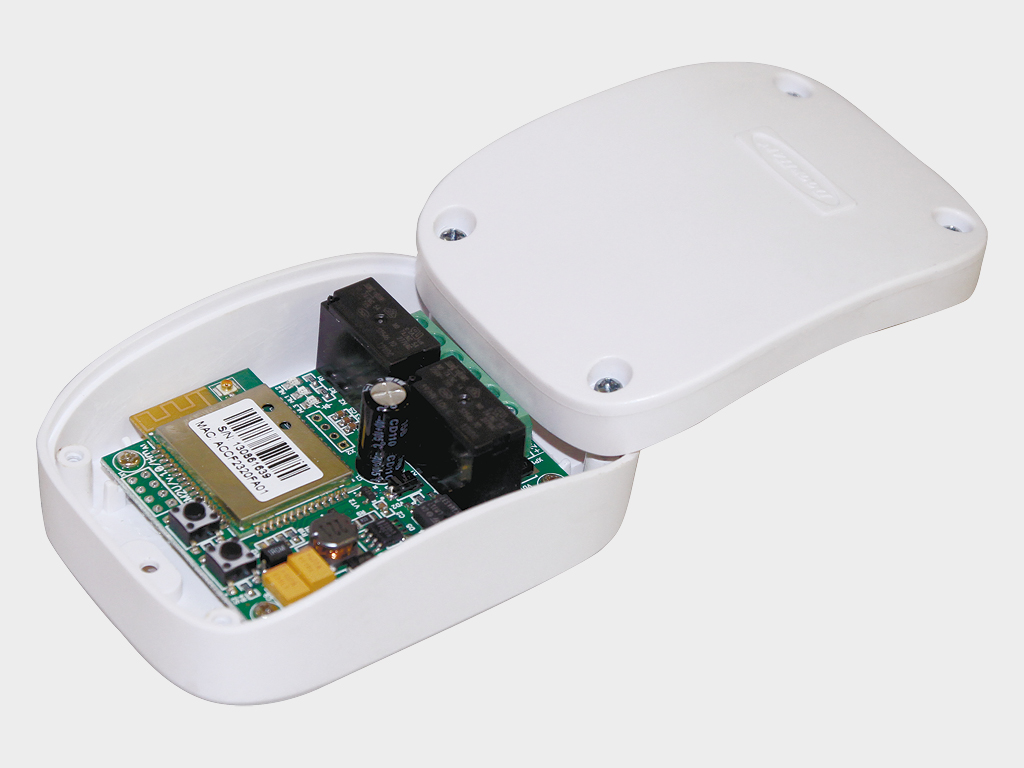

WI-FI moduli simsiz boshqaruv (boshqaruv signalini ishlab chiqarish, NO) uchun elektropriyomkalar bilan ishlash imkoniyatini ta'minlaydi.

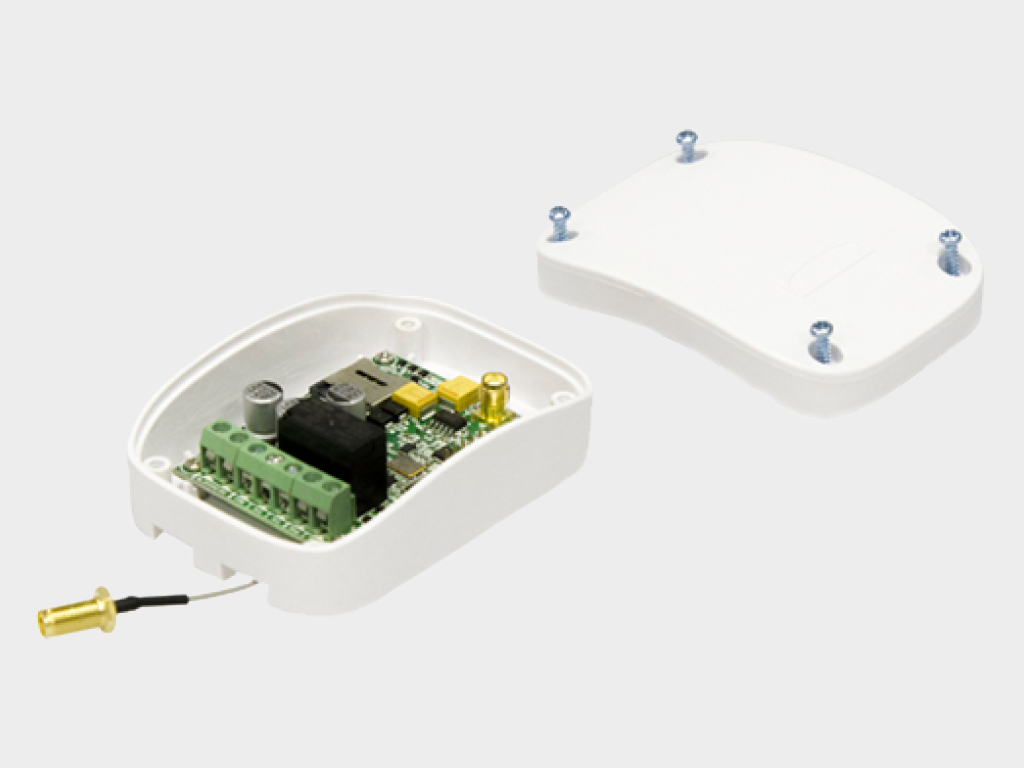

GSM-modul mobil telefon orqali signal qabul qilish va elektropriyomkalarni ishga tushirish uchun boshqaruv komandalarini uzatish imkoniyatini ta'minlaydi.

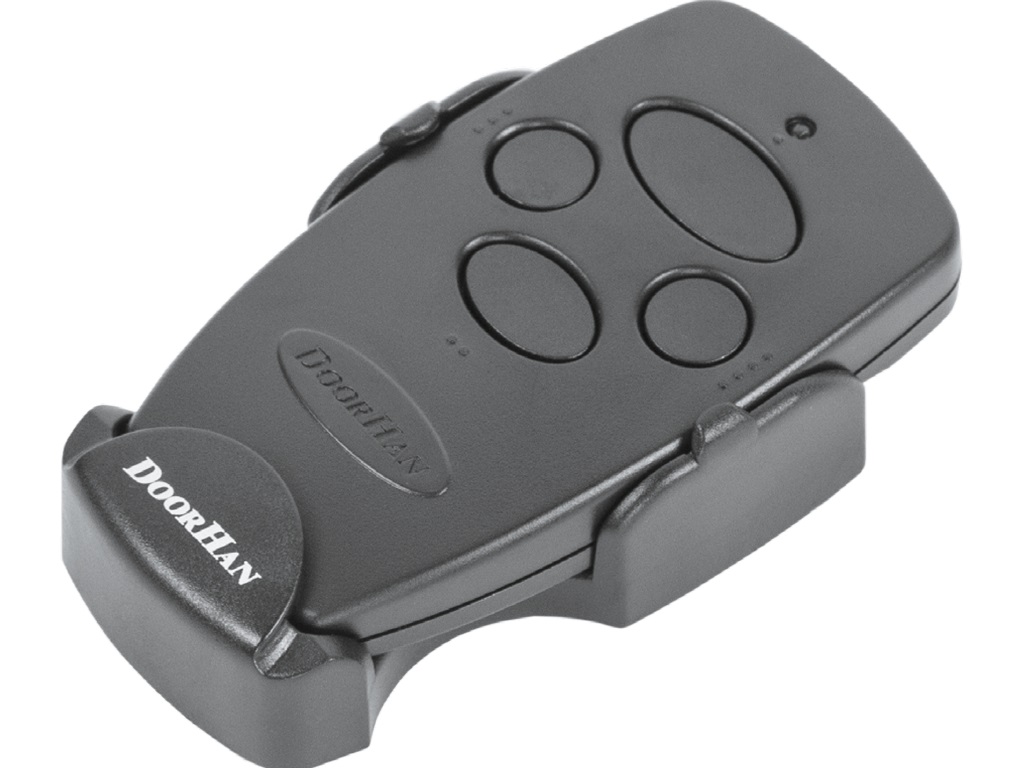

TRANSMITTER 4 pulti to‘rtta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan.

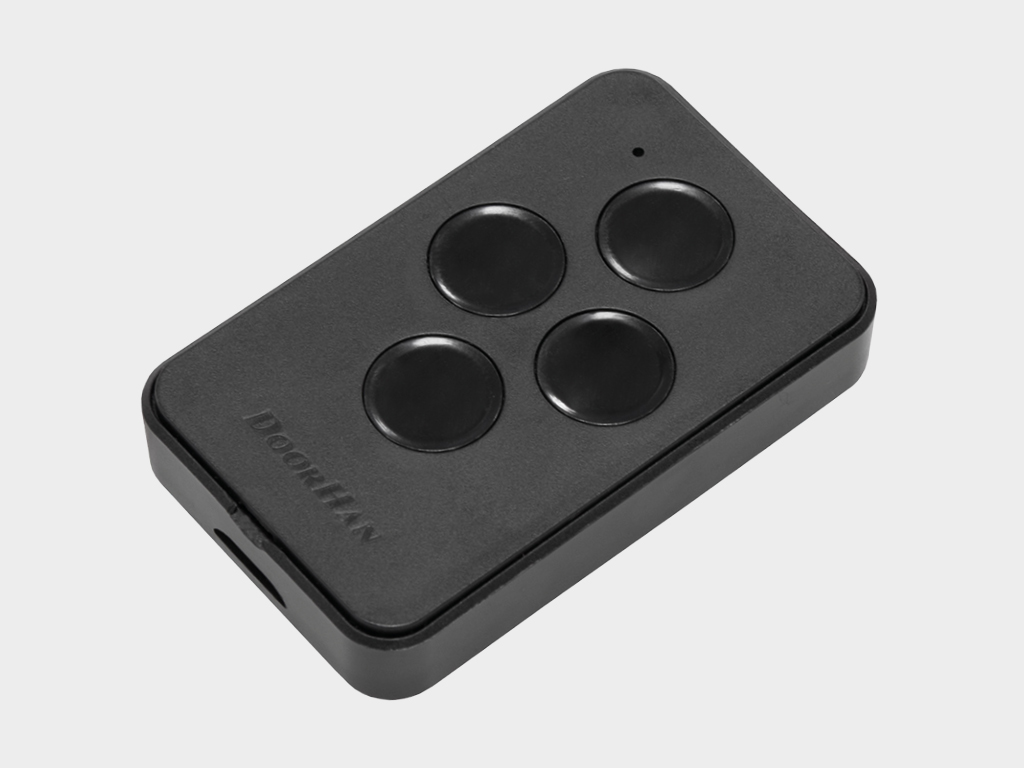

TRANSMITTER 4-PRO-BLACK pulti to‘rtta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan.

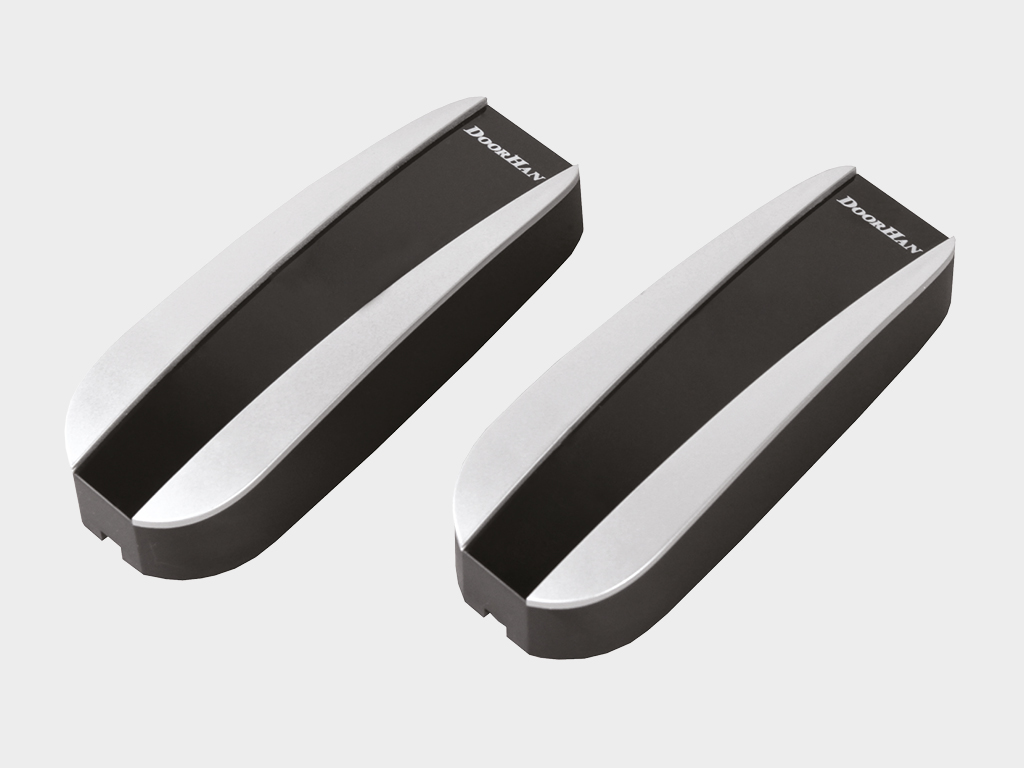

Xavfsizlik fotoelementlari PHOTOCELL-N, infratuzilma uzatgichi va qabul qiluvchidan iborat.

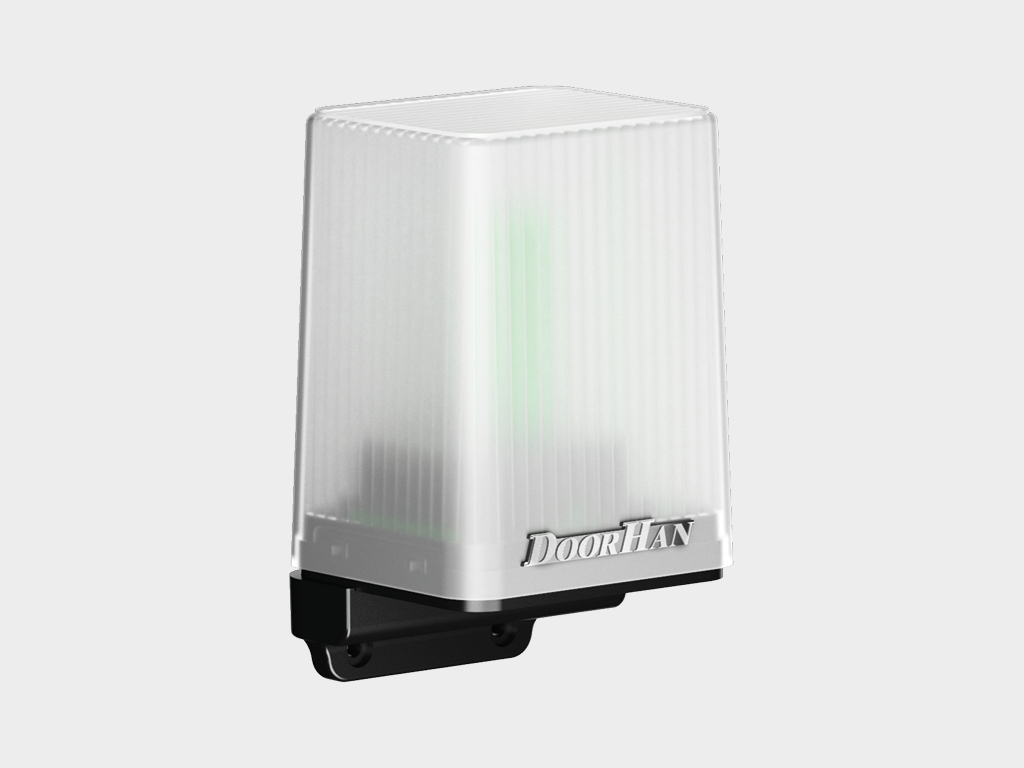

Signalizatsion svetodiodli lampa bilan antenna LAMP-PRO.

Texnik tavsif

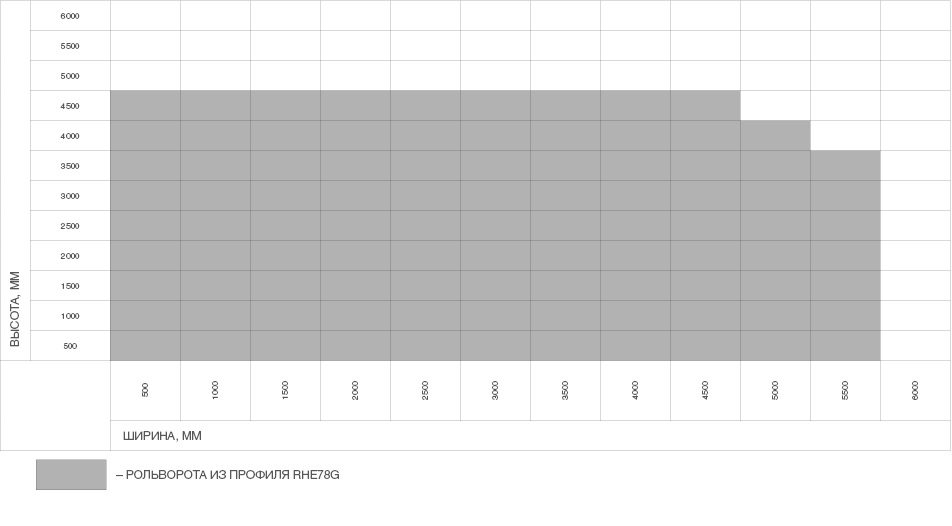

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

1 000–4 500

Ширина проема, мм

1 000–5 500

Максимальная площадь полотна, м²

Притолока, мм

300 dan (yopishqoq montaj)

Пристенки, мм

83 dan (yopishqoq montaj)

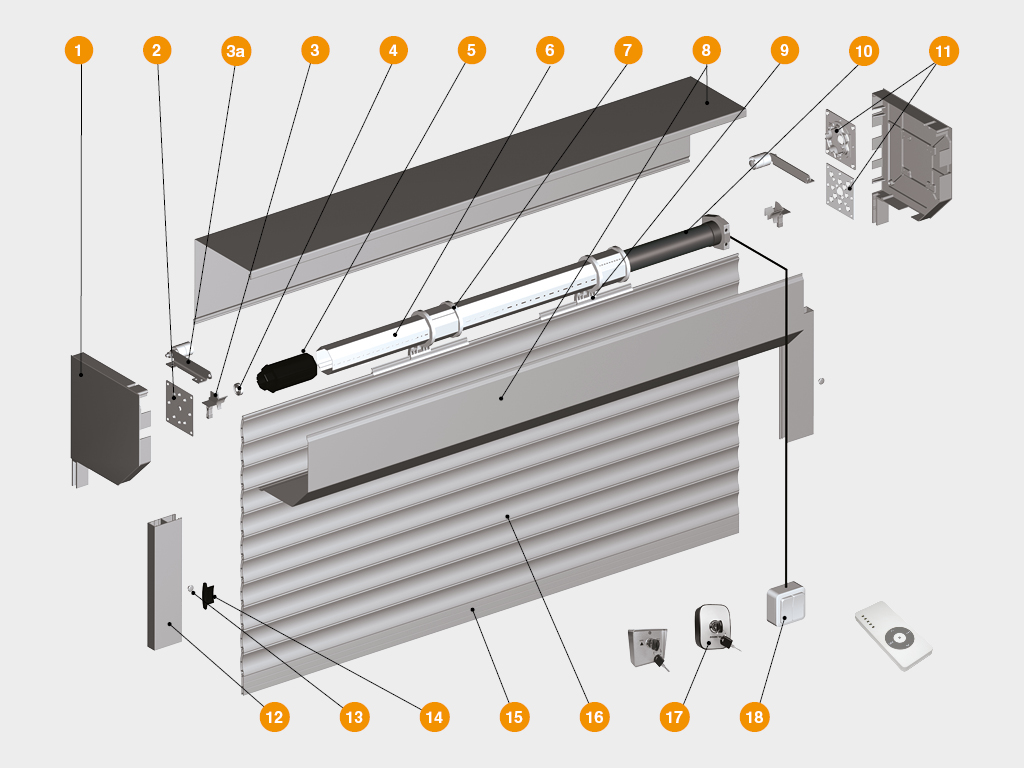

Yon qopqoq RK300, RSK300, RSK330, RK375
Podshipnik supporti BS32
Yo‘riqnoma rulosi RU77 (RV77)
Podshipnik BS32
Universal kapsula KPU102
Oktagonal val RV102
Himoya korpusi RB300, RSK330, RB375
Yuqori profil RH30FM
Ichki val elektropriyomkasi
Privodniy uskunaning yopishtiruvchi plastinka BU100KK
Yo‘riqnoma profil RG83MS, RG90MS, RG100
Qopqoq PB14
Yon qulfi SLE78
Oxirgi profil RA77EM, RA77KN
Profil (to‘r) RHE78G
Kalitli kalit SWM, SWK
Tugmachali kalit SWB, SWH

Параметр	Значение	Примечание

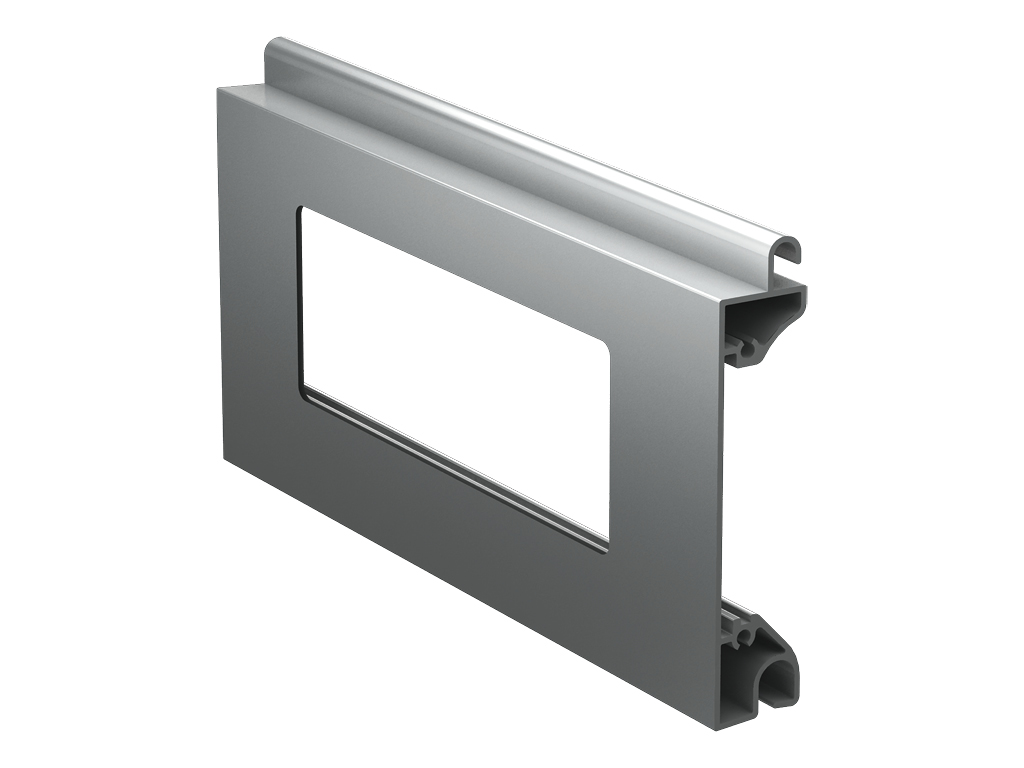

	Ekstrudirovka qilingan tarmoq profili RHE78G
Материал	Aluminiy
Вес профиля, кг/(п/м)	0,571
Вес профиля, кг/м²	7,42
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5,5
Максимальная площадь полотна, м²	15

To‘g‘ri o‘rnatilgan va ishlatilayotgan ro‘llik eshiklar ularning ishonchliligi va uzoq muddatli ishlashini ta'minlaydi. Ro‘llik eshiklaringizning xizmat muddatini uzaytirish uchun ushbu qo‘llanmani amal qiling.

1. Ro‘llik eshiklar va ro‘llik eshiklarning montaji faqat DoorHan konsernida malaka oshirgan mutaxassislar tomonidan amalga oshirilishi kerak.

2. Mahsulot montaji faqat ro‘llik eshiklar o‘rnatish bo‘yicha qo‘llanma va DoorHan konsernining texnik hujjatlari bilan qat'iyan mos ravishda amalga oshirilishi kerak.

3. Ro‘llik eshiklar silliq ochilishi kerak, tebranishlar va zarbalar bo‘lmasligi lozim.

4. Konstruktsiyalarni ko‘tarish va tushirish uchun faqat ushbu maqsadlar uchun mo‘ljallangan boshqaruvdan foydalanish zarur.

5. Ro‘llik eshiklarni ochish uchun 100 N dan ortiq kuch qo‘llamang.

6. Ro‘llik eshiklarning to‘rini qisman ko‘tarish yoki tushirish tavsiya etilmaydi, ayniqsa katta konstruktsiyalar uchun (3 000 × 2 000 mm dan katta o‘lchamdagi).

7. Konstruktsiyada mexanik qulflar yoki shtepsellar ishlatilgan taqdirda, qulflangan holatda to‘rni ko‘tarish taqiqlanadi.

8. Kardan priyomkasi ishlatilgan hollarda, tormozni aylantirishda, u 45° burchakda ushlab turilishi kerak. EN 12453 yoki 12604 standarti bo‘yicha qo‘lda qo‘llaniladigan kuch 390 N ga ruxsat beriladi. Katta ro‘llik eshiklar bilan ishlashda favqulodda qo‘lda boshqaruv (bo‘g‘in, kardan) faqat yopish uchun mo‘ljallangan.

9. Avtomatik priyomka ishlatilganda, priyomkaga ilova qilingan qo‘llanmaga amal qilish zarur.

10. Bolalarga ro‘llik eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) yaqinlashishga yo‘l qo‘ymang.

11. Ro‘llik eshiklar ochilayotganda yoki yopilayotganda odamlar va hayvonlarning ularning harakatlanish zonasida bo‘lmasligini nazorat qiling.

12. Konstruktsiya ishlayotgan paytda uning ostida bo‘lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

13. Ro‘llik eshiklarni zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmang.

14. Ro‘llik eshiklar to‘rining ochilish yoki yopilish jarayonida ochilish joyida begona ob'ektlar bo‘lmasligini nazorat qiling, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.

15. Qo‘shimcha uskunalar yoki aksessuarlarni o‘rnatish, shuningdek, alohida qismlarni mustaqil ravishda almashtirish yoki sozlash taqiqlanadi, agar ishlab chiqaruvchi bilan maslahatlashilmagan bo‘lsa (maslahatlashish deganda, yuzaga kelgan muammoning aniq tavsifi bo‘lgan va hujjat bilan tasdiqlanadigan murojaat tushuniladi).

16. Qish vaqtida, agar ro‘llik eshiklar yoki ro‘llik eshikning qismlari muzlashgan bo‘lsa, to‘rni ko‘tarish yoki tushirishdan oldin konstruktsiyaning konturi bo‘ylab to‘rni urib, qismlarni to‘liq muzdan tozalash kerak. Maxsus e'tibor qaratish lozim bo‘lgan joy – pastki panelning oynaga yoki pollarga ulanish joyi, bu joylar ham tozalanishi kerak.

17. Ro‘llik eshiklarni muntazam texnik xizmat ko‘rsatish zarur, kamida yiliga bir marta.

18. Agar ro‘llik eshiklar noto‘g‘ri maqsadlarda yoki ishlab chiqaruvchi tavsiya etgan o‘lchamlarni oshirib ishlatilsa, ishlab chiqaruvchi ularning yaxlitligi va to‘g‘ri ishlashiga javobgar bo‘lmaydi.

19. Ro‘llik eshiklar yoki ro‘llik eshik konstruktsiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.

Упаковка в картон	Характеристики упаковки
Описание	Ro‘llik eshiklarning qadoqlanishi havo pufakchalari bilan qoplangan plyonka va besh qavatli oq kartondan iborat; to‘r va korob pufakchali plyonkaga o‘raladi, so‘ngra karton bilan o‘rab, korob hosil qilinadi; karton qadoqlash ustidan 2 qatlam strec-plyonka bilan yopiladi va kompaniya logotipi bilan tasdiqlangan skotch bilan mustahkamlanadi.
Высота, мм	300–375
Ширина, мм	300–375
Длина, мм	1 000–6 000

Qo‘shimcha tavsif chop etish

RHE78G tarmoq profilidan va RH77M penozapolnennyy profilidan tashkil topgan to‘rni birlashtirish mumkin.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

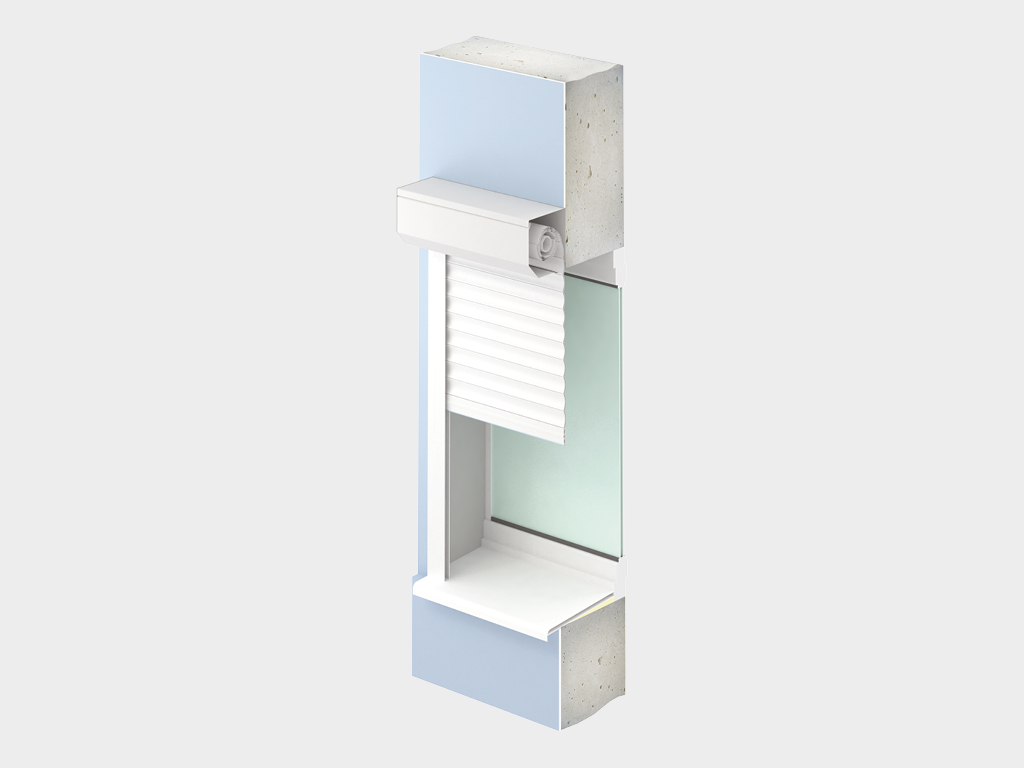

Yopishqoq montaj. Yopishqoq montaj eng ko‘p uchraydigan usul bo‘lib, uning bajarilishi uchun ochilishlar bo‘yicha murakkab tayyorlash ishlari, masalan, quti uchun nişaning tayyorlanishi talab qilinmaydi. Yopishqoq montajda ro‘llik eshiklar yoki ro‘llik eshik qutisi ochilishning ustiga o‘rnatiladi, yo‘riqnoma profillari esa ikkala tomondan joylashtiriladi. Yopiq ro‘llik eshiklar ochishni to‘liq yopib, devor yuzasi bilan deyarli teng bo‘lib joylashadi.

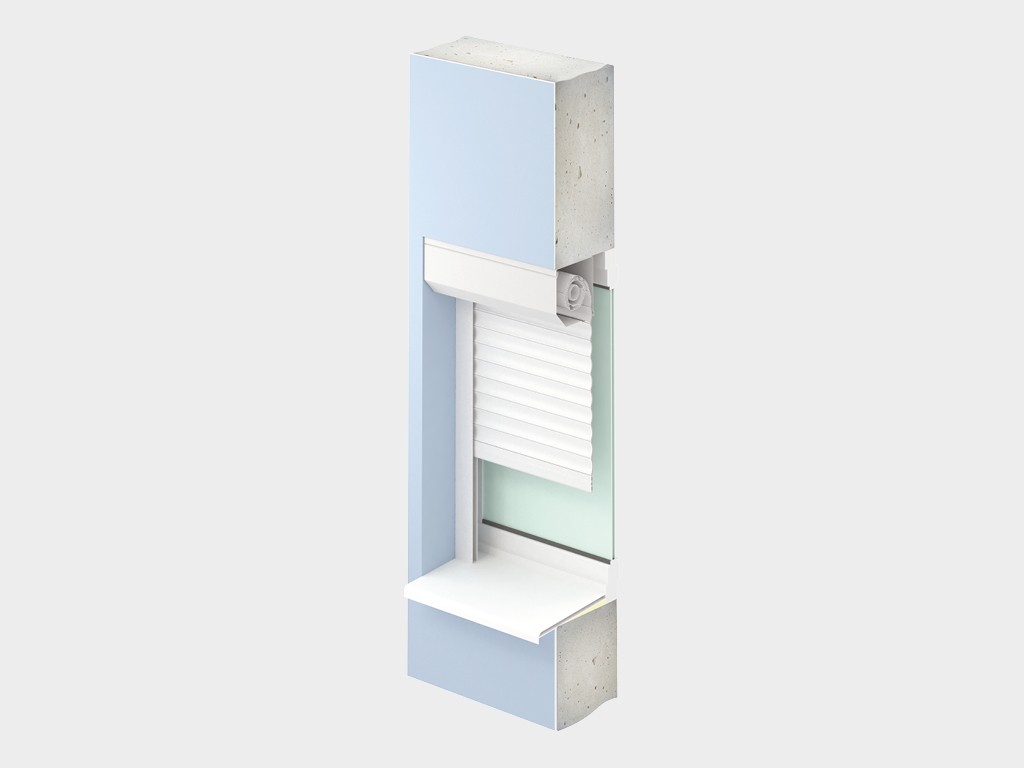

O‘rnatilgan montaj, quti tashqarida. O‘rnatilgan montaj barcha ro‘llik eshik elementlarini deraza yoki eshik ochilishidagi nişaga joylashtirish imkonini beradi. O‘rnatilgan usulda eshik va derazalar o‘z o‘rniga qarama-qarshi tomonga ochilishi kerak.

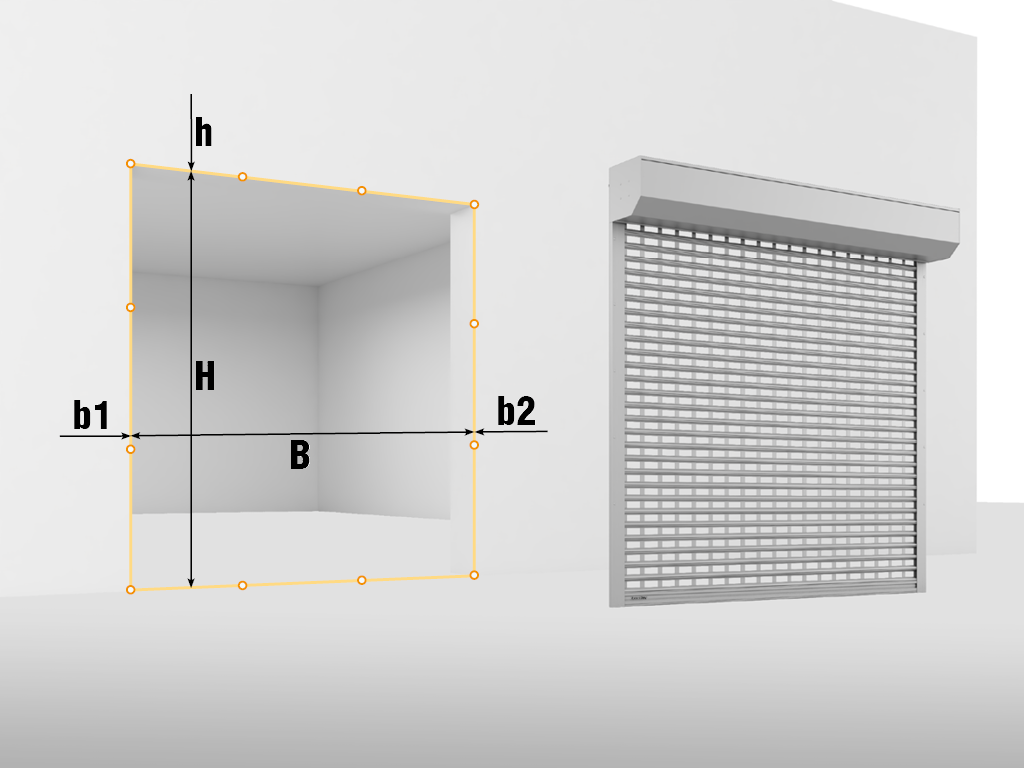

Qoplama montaji uchun o‘lchov parametrlar:
H — ochilish balandligi (maksimal), mm;
B — ochilish kengligi (maksimal), mm;
h — ostonaning balandligi (minimal), mm;
b1 va b2 — o‘ng va chap yon tomonlarning masofasi (minimal), mm.
O‘rnatilgan montaj uchun o‘lchov parametrlar:
H — ochilish balandligi (minimal), mm;
B — ochilish kengligi (minimal), mm.
O‘lchovlarni olish uchun o‘lchov lenta va qurilish darajasi, yoki elektron o‘lchov asboblari foydalanish zarur. Har bir parametrni o‘lchashni kamida uch nuqtada amalga oshirish tavsiya etiladi. O‘rnatilgan usulda montaj qilinadigan konstruktsiyalar uchun ochilish o‘lchovlarini olishda devorlarning notekisligini hisobga olib, o‘lchovlarni 5–10 mm ga kichikroq tomonga tuzatish lozim.
Tayyorlangan ochilishlar quyidagi talablarni bajarishi kerak: ochilishlar to‘g‘ri to‘rtburchak shaklida bo‘lishi lozim; ochilish yuzasi tekis va silliq bo‘lishi kerak, gipslangan eritma to‘kilmalari va yoriqlar bo‘lmasligi zarur; devor monolitik bo‘lishi kerak, bo‘shliqlarsiz (beton, metall, to‘liq g‘isht); agar g‘isht bo‘shliqli bo‘lsa, ochishni metall burchak bilan qirqish tavsiya etiladi; konstruktsiyalarning qo‘shilish joylaridagi ichki va tashqi devor yuzalari tekis bo‘lishi kerak, chiqindilar va chuqurliklar bo‘lmasligi lozim; ishchi yuzalarning vertikal va gorizontalga nisbatan og‘ishlari 1,5 mm dan oshmasligi kerak, lekin 5 mm dan ko‘p bo‘lmasligi kerak, diagonallar orasidagi farq esa 5 mm dan oshmasligi zarur.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

«Ro‘llik eshiklar va ro‘llik eshiklarni o‘rnatish bo‘yicha qo‘llanma»

PDF

«Ro‘llik eshiklar foydalanish bo‘yicha qo‘llanma va kafolat guvohnomasi»

PDF

«Ro‘llik tizimlari bo‘yicha xizmat ko‘rsatish kitobi»

PDF

«Alüminiy profillardan yasalgan ro‘llik eshiklar» uchun moslik sertifikati.

PDF

«Alüminiy ekstruderlashgan profillardan yasalgan jalüzli ro‘llik eshiklar» uchun moslik sertifikati.

PDF

«Alüminiy ekstruderlashgan profillardan yasalgan jalüzli ro‘llik eshiklar» sinov protokoli

PDF

«Ro‘llik eshiklar» pasporti

PDF

Yig‘ish chizmasi RHE78G ekstruderlashgan profilidan yasalgan ro‘llik eshik uchun

PDF

DWG

Kafolat majburiyatlari chop etish

Mijozga DoorHan konsernining ro‘llik tizimlari uchun ishlash kafolati 1 yil davomida, ushbu mahsulotni sotib olgan kundan boshlab taqdim etiladi. Agar lak-boya qoplamasi iqlim omillari, tabiiy hodisalar, mayda zarrachalar yoki boshqa agressiv moddalar ta'siri, yoki ish faoliyati davomida yuzaga kelgan chizishlar va chiplar natijasida shikastlansa, lak-boya qoplamasi bo‘yicha kafolat amal qilmaydi.
