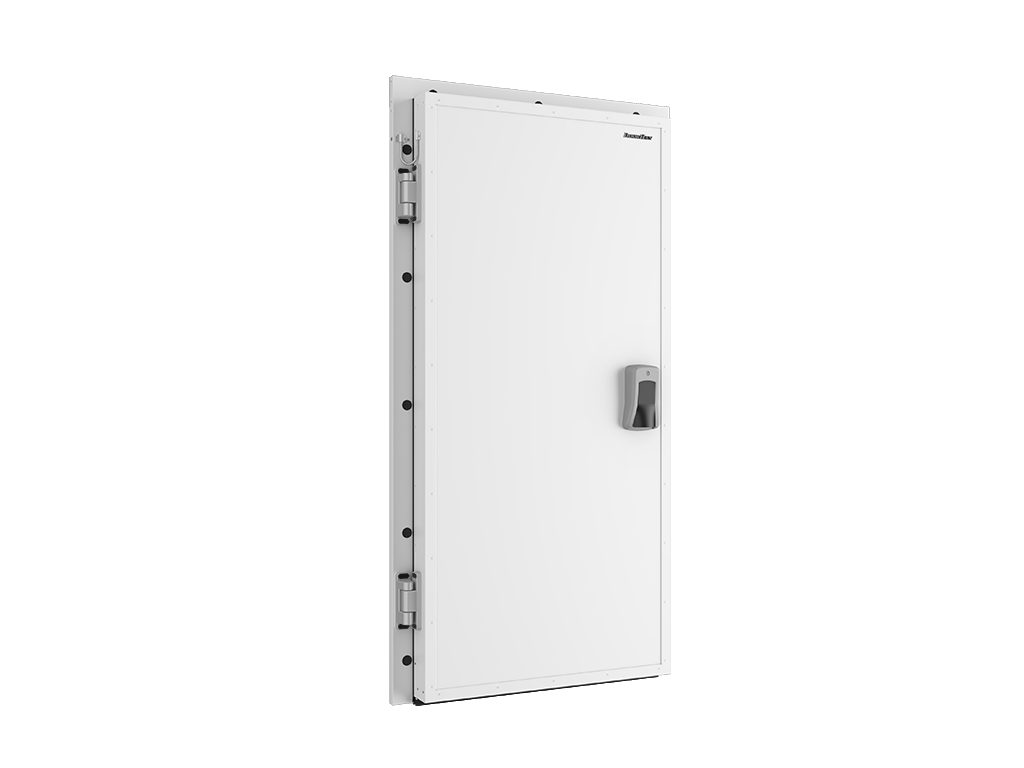

Bir qanotli ochiluvchi eshik PromStandart

PROMSTANDART ochiluvchi eshik omborxonalarda va oziq-ovqat sanoati korxonalarida xodimlar harakati hamda sovutkich va muzlatkich kameralarini qo‘lda yuklash uchun mo‘ljallangan. Ushbu eshik yuqori darajadagi foydalanish intensivligiga mo‘ljallangan. Konstruksiyaning energiya samaradorligi eshik varag‘ini to‘ldirishda zamonaviy materiallardan foydalanish hisobiga ta’minlanadi. Havo o‘tkazmaslik xususiyati esa sovuqqa chidamli EPDM-muhr orqali kafolatlanadi.
Qo'llanilish sohasi:
Oziq-ovqat sanoati
Go‘sht, sut va baliq mahsulotlarini saqlash hamda qayta ishlash uchun go‘sht kombinatlari, sut va baliq korxonalarida qo‘llaniladi.
Savdo va chakana tarmoqlar
Mahsulotlar va ichimliklarni saqlash maqsadida supermarketlar, do‘konlar va restoranlarda ishlatiladi.
Ombor logistika tizimi
Omborlar va taqsimlash markazlarida kerakli harorat rejimini ta’minlaydi.
Tibbiyot va farmatsevtika
Dorixonalar va tibbiyot muassasalarida dori vositalari hamda vaksinalarni saqlash uchun zarur.
Gulchilik sanoati
Do‘kon va omborlarda gullarning yangiligini saqlashni ta’minlaydi.
Vinochilik sanoati
Vinni optimal haroratda saqlash uchun qo‘llaniladi.
Mo‘ynali buyumlarni saqlash
Mo‘ynali buyumlarni uzoq muddat saqlashda ularning sifatini saqlab qoladi.
Afzalliklar
ARZON NARX
Konstruksiyada rux bilan qoplangan po‘lat profillar qo‘llaniladi.
YETKAZIB BERISHNING QISQA MUDDATLARI
Standart o‘lchamdagi eshiklarning ombordagi zaxiralari mavjud.
ISHLASH ISHONCHLILIGI
Yuqori sifatli furnitura, mexanik yig‘ish va ko‘p qatlamli po‘lat bo‘yog‘i qo‘llanilgan.
TEZ O‘RNATISH
Eshik ob’ektga to‘liq yig‘ilgan holatda yetkazib beriladi.
ANIQ SOZLASH
Uch tekislikda sozlanadigan ilgaklar muhrning romga zich yopishishini ta’minlaydi.
ARZON NARX
Konstruksiyada rux bilan qoplangan po‘lat profillar qo‘llaniladi.
YETKAZIB BERISHNING QISQA MUDDATLARI
Standart o‘lchamdagi eshiklarning ombordagi zaxiralari mavjud.
ISHLASH ISHONCHLILIGI
Yuqori sifatli furnitura, mexanik yig‘ish va ko‘p qatlamli po‘lat bo‘yog‘i qo‘llanilgan.
TEZ O‘RNATISH
Eshik ob’ektga to‘liq yig‘ilgan holatda yetkazib beriladi.
ANIQ SOZLASH
Uch tekislikda sozlanadigan ilgaklar muhrning romga zich yopishishini ta’minlaydi.
Dizayn
Po‘lat sendvich-panel yuzasi
Rangi
Silliq
Silliq
RAL 9003 oq (varaq va rama)
RAL 9003 oq (varaq va rama)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

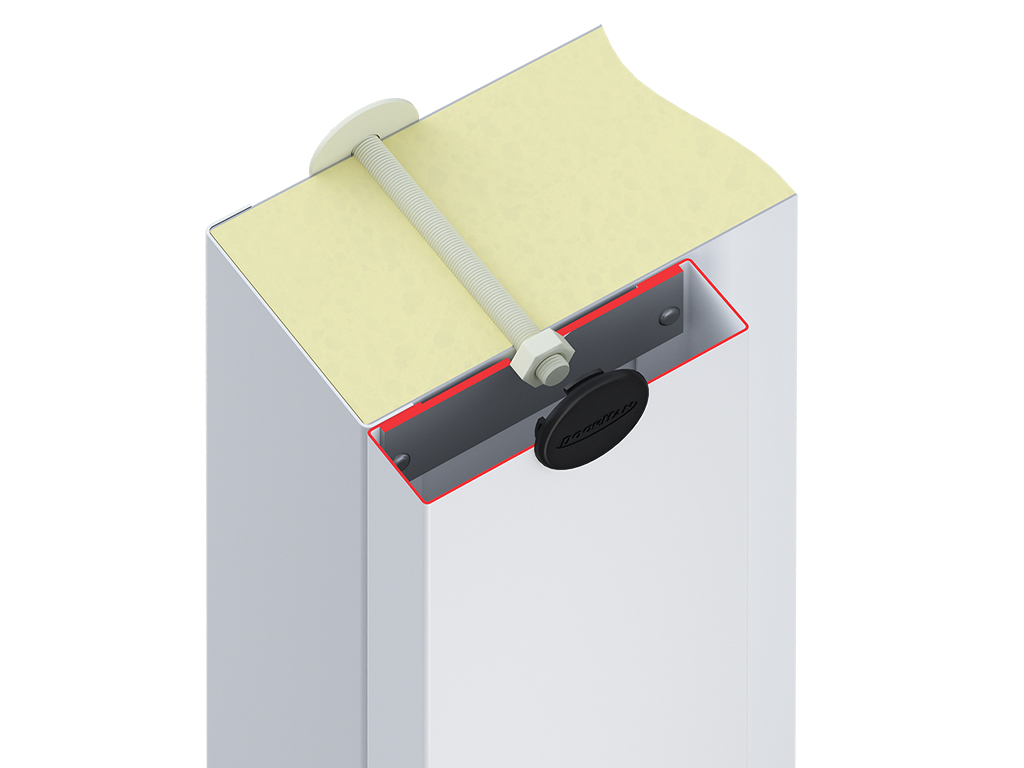

Rama 0,7 mm qalinlikdagi po‘lat profillardan tayyorlangan.

Rama 0,7 mm qalinlikdagi po‘lat profillardan tayyorlangan.

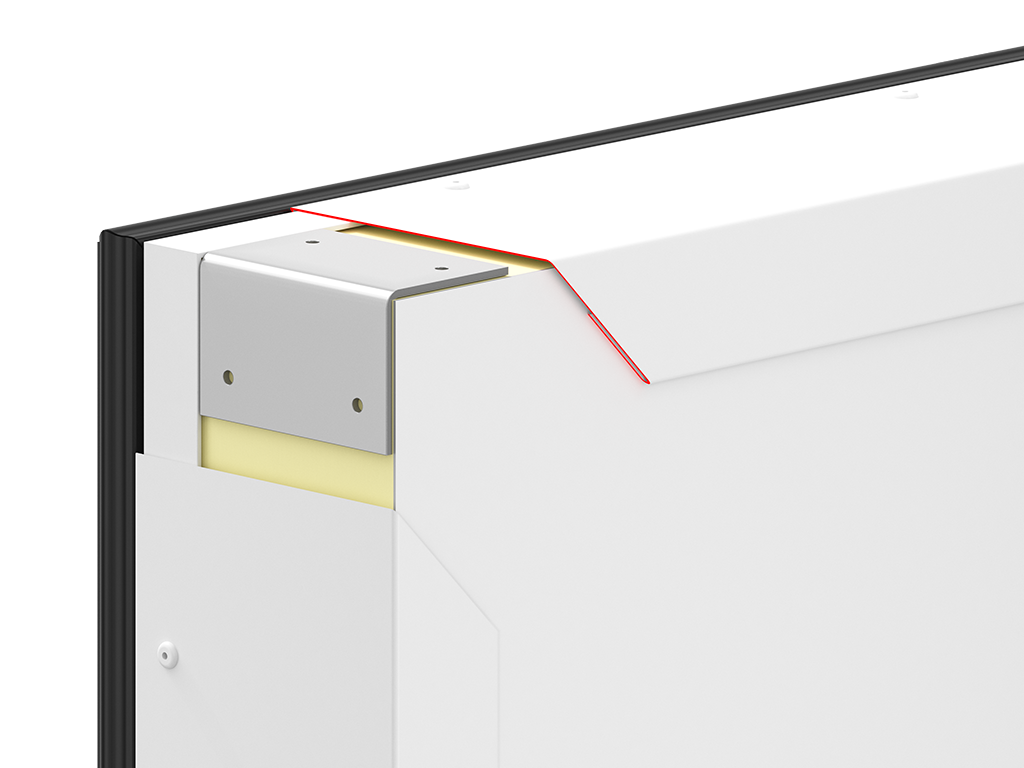

Varaq 80 mm qalinlikdagi uzluksiz paneldan, chekkalari 0,7 mm qalinlikdagi po‘lat profillar bilan ramkalangan.

Varaq 80 mm qalinlikdagi uzluksiz paneldan, chekkalari 0,7 mm qalinlikdagi po‘lat profillar bilan ramkalangan.

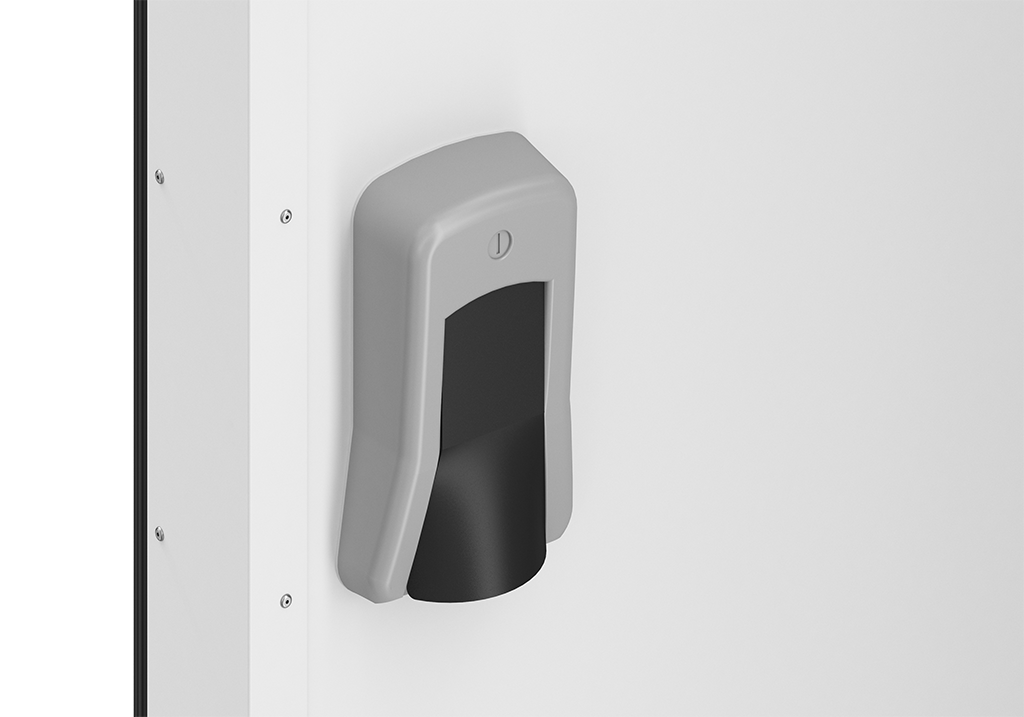

Favqulodda chiqish tizimi bilan tutqich va qulflash mexanizmi.

Favqulodda chiqish tizimi bilan tutqich va qulflash mexanizmi.

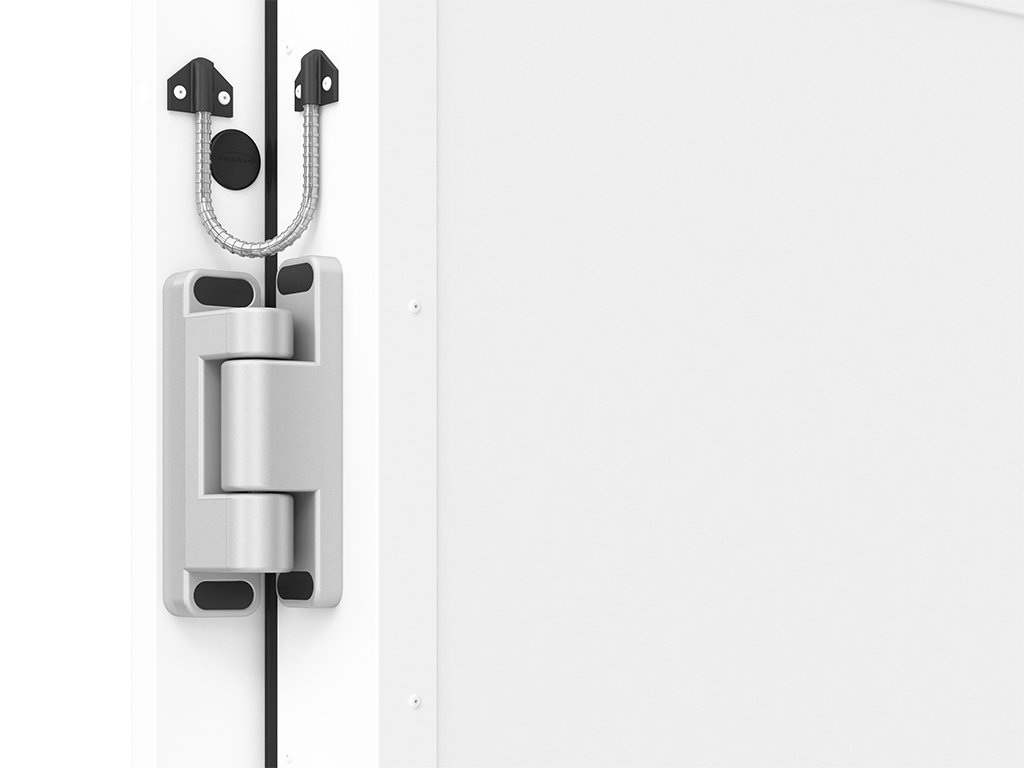

Sozlanadigan ilgaklar to‘plami.

Sozlanadigan ilgaklar to‘plami.

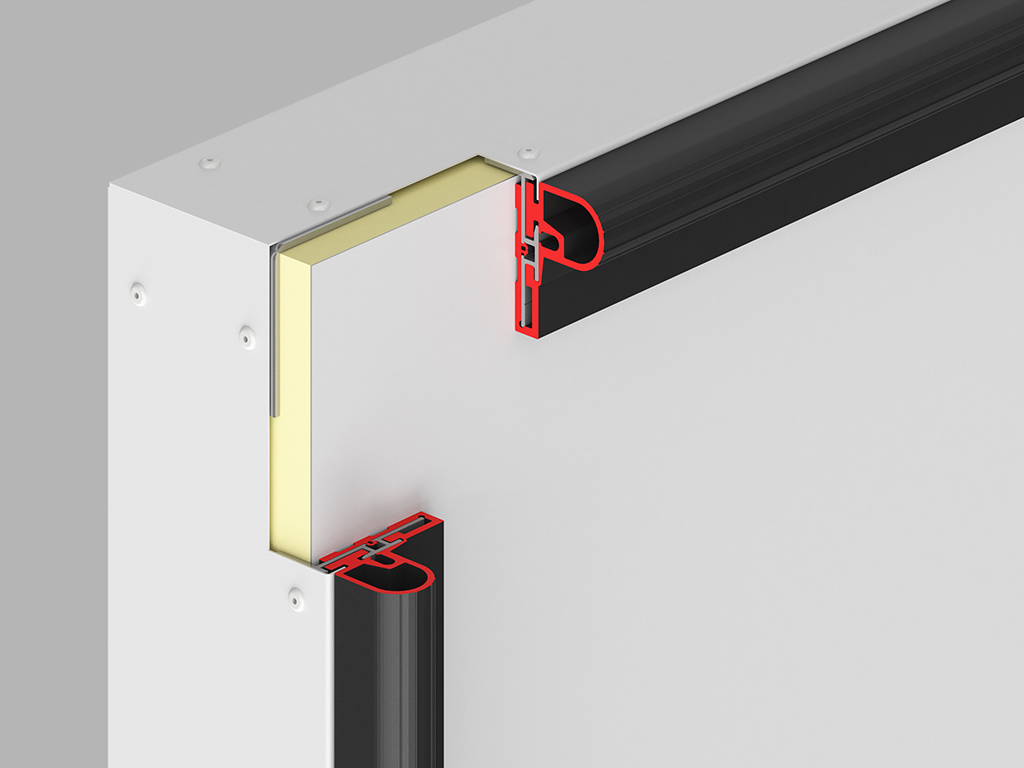

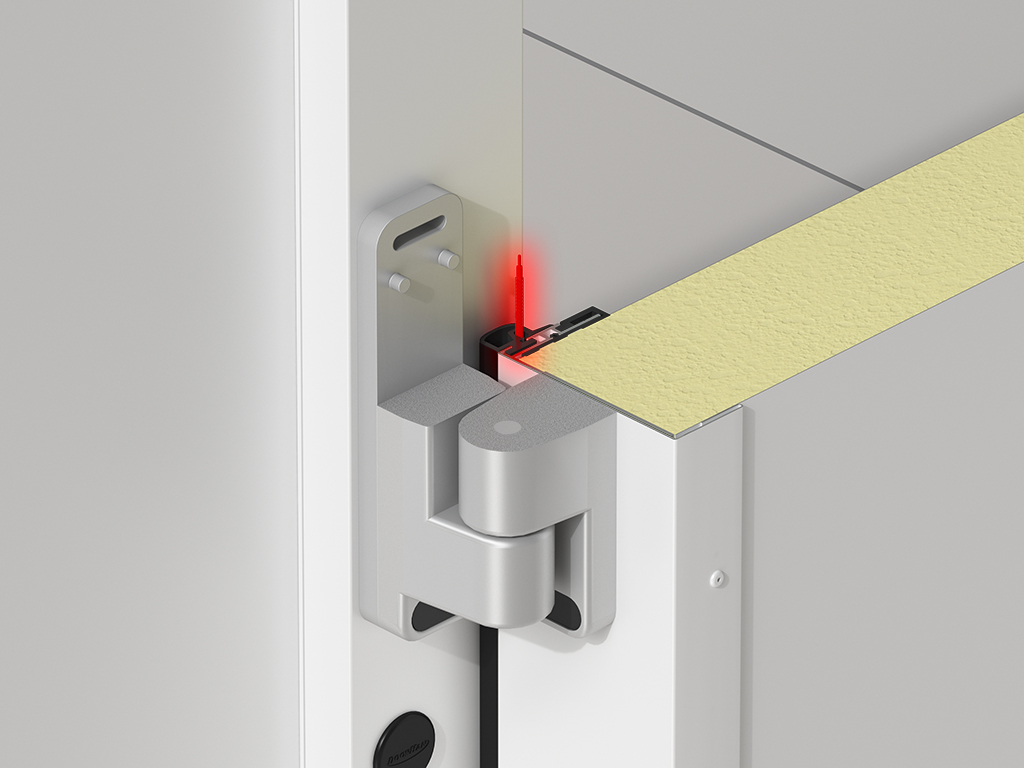

Varaq muhrlagichi.

Varaq muhrlagichi.

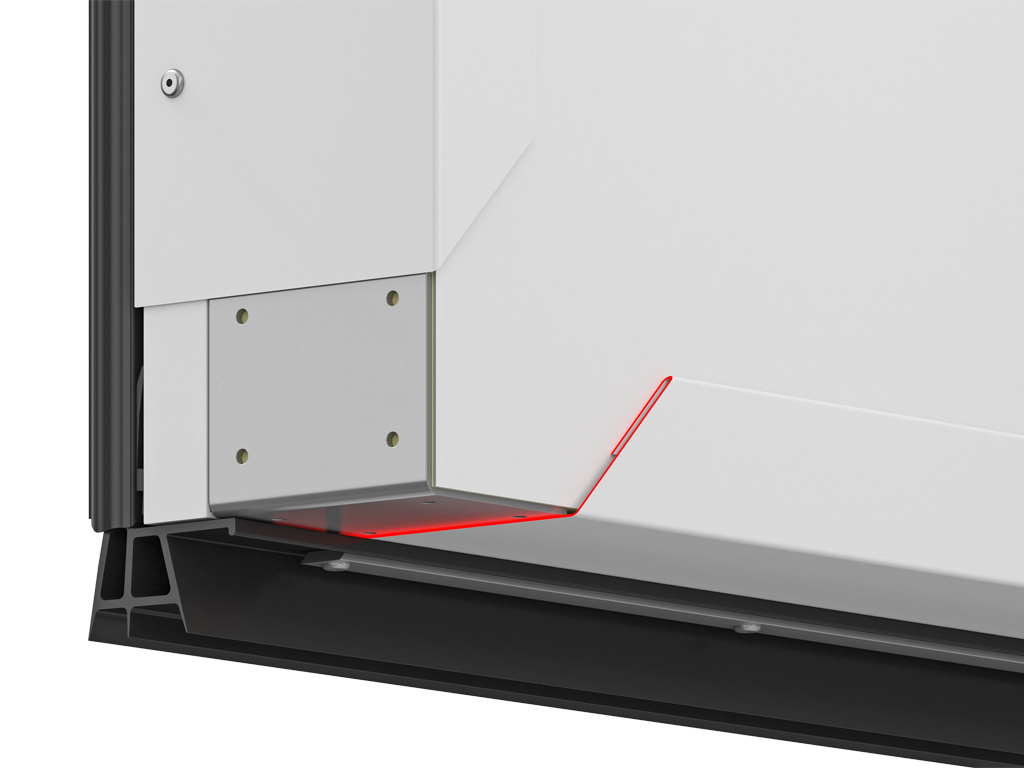

Quyi muhr.

Quyi muhr.

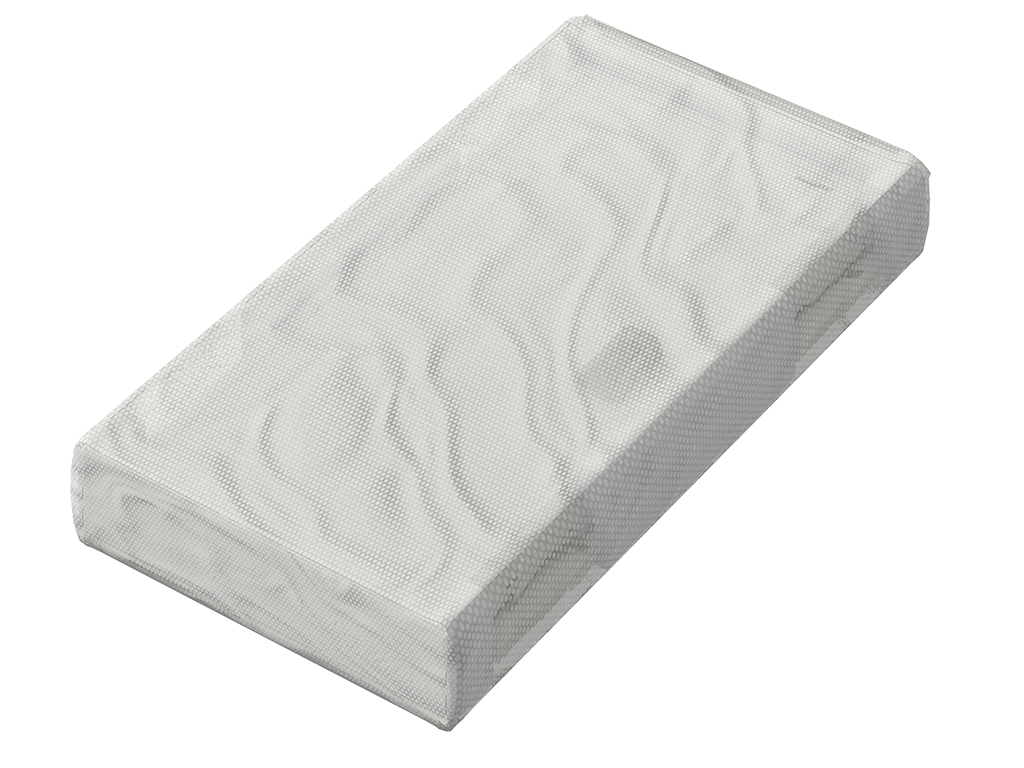

Eshikni perimetri bo‘ylab ko‘pikli burchaklar bilan plyonka qoplamasi bilan qadoqlash.

Eshikni perimetri bo‘ylab ko‘pikli burchaklar bilan plyonka qoplamasi bilan qadoqlash.

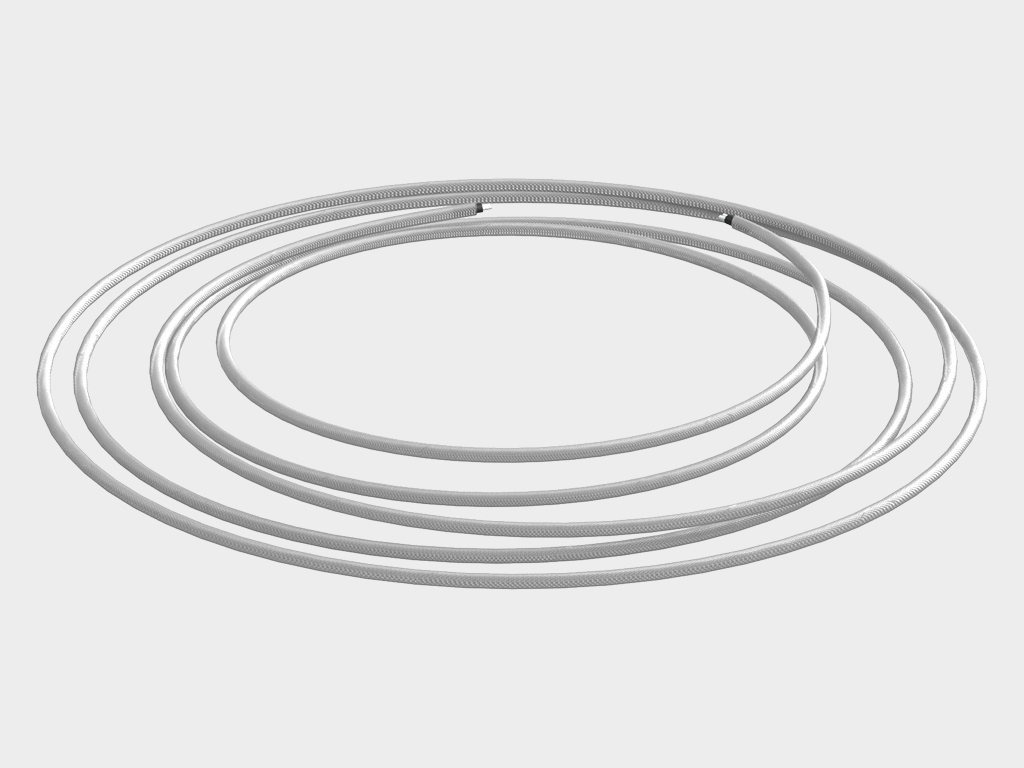

Eshik varag‘i va ramasi uchun isitish kabeli. Tarkibi: metall o‘ramaga ega 30 Vt/m quvvatli isitish simi — 2 dona (7,5/7,0 m), izolyatsiya qopqog‘i — 2 dona, pinli uchi — 6 dona, moslashuvchan ulanish — 1 dona, nitli vint — 4 dona. Maqola raqami: PromSt-kab

Eshik varag‘i va ramasi uchun isitish kabeli. Tarkibi: metall o‘ramaga ega 30 Vt/m quvvatli isitish simi — 2 dona (7,5/7,0 m), izolyatsiya qopqog‘i — 2 dona, pinli uchi — 6 dona, moslashuvchan ulanish — 1 dona, nitli vint — 4 dona. Maqola raqami: PromSt-kab

Sendvich-panel devorga eshikni mahkamlash to‘plami. Tarkibi: plastik bolt — 15 dona, plastik yong‘oq — 15 dona. Maqola raqami: PromSt-krepram

Sendvich-panel devorga eshikni mahkamlash to‘plami. Tarkibi: plastik bolt — 15 dona, plastik yong‘oq — 15 dona. Maqola raqami: PromSt-krepram

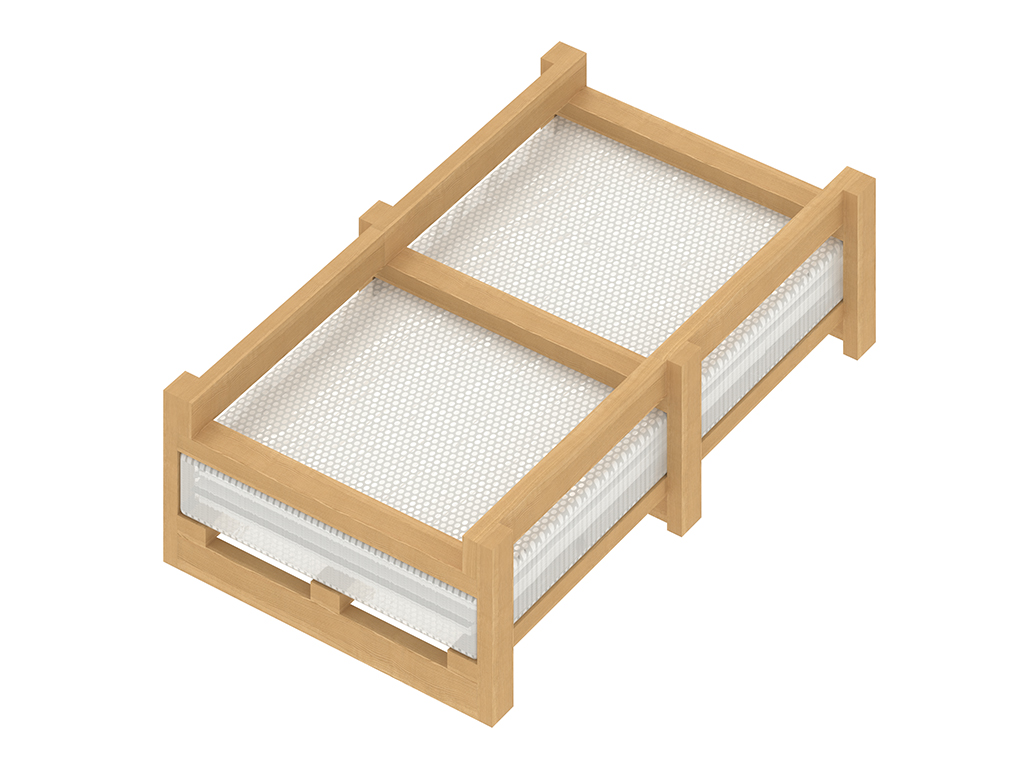

Qo‘shimcha qadoqlash — yog‘och qafas. Maqola raqami: PromSt-box

Qo‘shimcha qadoqlash — yog‘och qafas. Maqola raqami: PromSt-box

Texnik tavsif

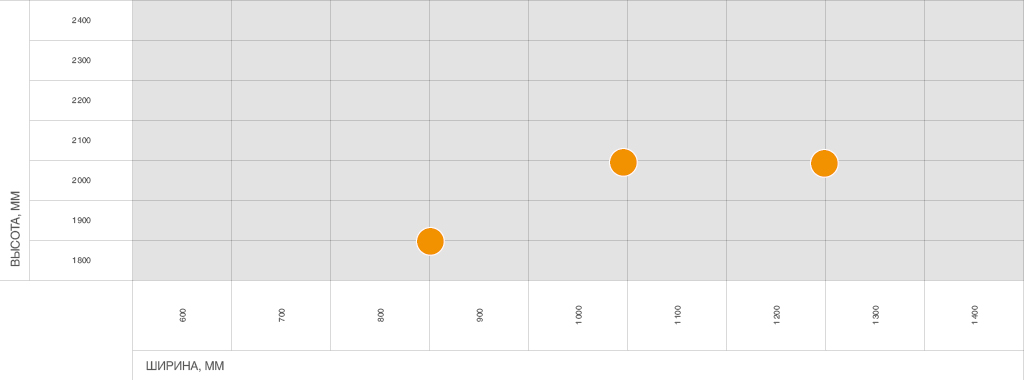

O'lchamlar jadvali
Teshik o'lchamlari
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Дверь распашная для проема 800×1800х80 мм (правая), П- образная рама
Maqola raqami: PromST-IDH.1.8-800×1800/R
Дверь распашная для проема 800×1800х80 мм (левая), П- образная рама
Maqola raqami: PromST-IDH.1.8-800×1800/L
Дверь распашная для проема 1000×2000х80 мм (правая), П- образная рама
Maqola raqami: PromST-IDH.1.8-1000×2000/R
Дверь распашная для проема 1000×2000х80 мм (левая), П- образная рама
Maqola raqami: PromST-IDH.1.8-1000×2000/L
Дверь распашная для проема 1200×2000х80 мм (правая), П- образная рама
Maqola raqami: PromST-IDH.1.8-1200×2000/R
Дверь распашная для проема 1200×2000х80 мм (левая), П- образная рама
Maqola raqami: PromST-IDH.1.8-1200×2000/L

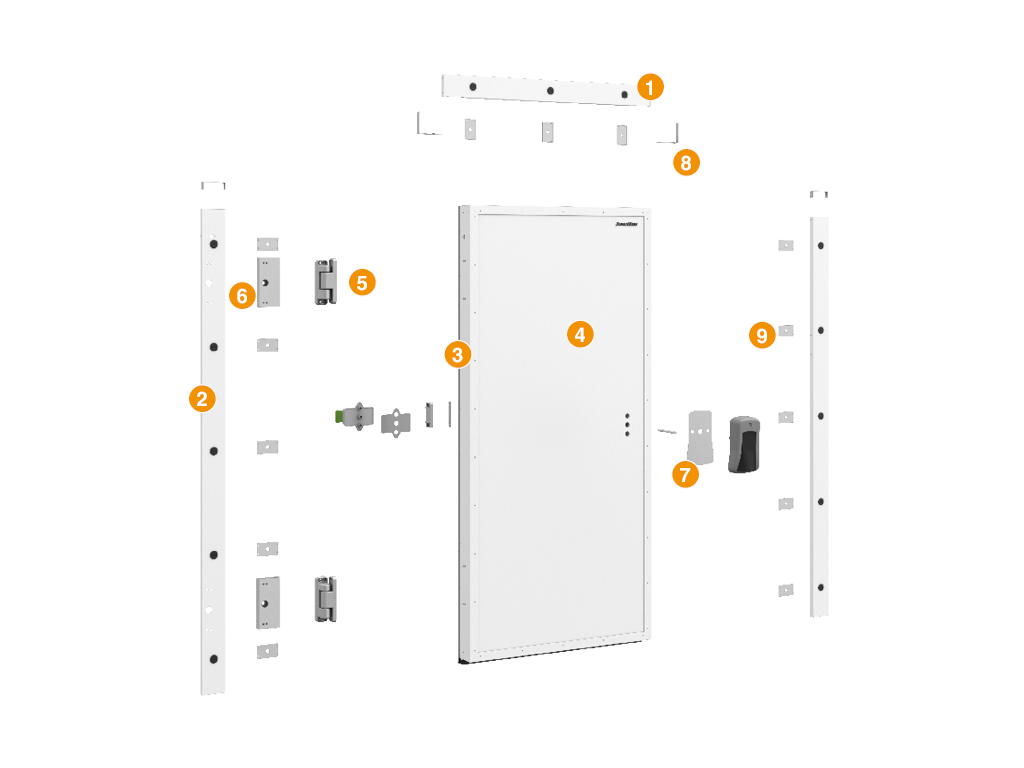

  1. Gorizontal rama profili
  2. Vertikal rama profili
  3. Varaqning chekka ramkasi
  4. Sendvich-panel eshik varag‘i
  5. Uch tekislikda sozlanadigan eksentrikli ilgaklar to‘plami
  6. Ilgakni mahkamlash konsoli
  7. Shkafcha va favqulodda chiqish tizimi bilan tutqich
  8. Gorizontal ramani biriktiruvchi bog‘lovchi element
  9. Ramani mahkamlash uchun o‘rnatma plastina

O‘rta haroratli bajarilish.

O‘rta haroratli bajarilish.

Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С +6…-5
Температурный режим перед дверью, ° С +35…0
Влажность, % 100 gacha

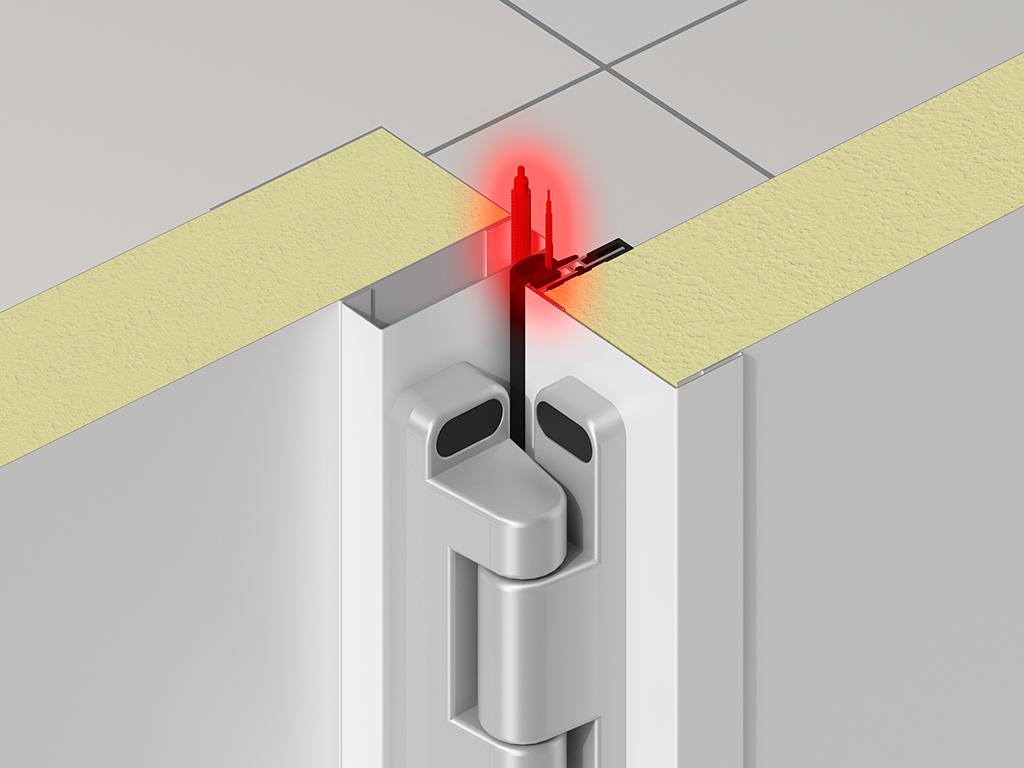

Past haroratli bajarilish.

Past haroratli bajarilish.

Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С -5…-18
Температурный режим перед дверью, ° С +35…-18
Влажность, % 100 gacha
Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000
Тип петель Eksentrikli ko‘targichlar
Грузоподъемность комплекта петель, кг 60
Тип запорного механизма (замка) Kalit bilan qulflanadigan tutqich, «antipanik» tizimi bilan Ichkaridan favqulodda ochilishni ta’minlaydi

Ochiluvchi eshiklarning ishonchli va uzluksiz ishlashini ta’minlash uchun ularni muntazam texnik ko‘rikdan o‘tkazish va texnik xizmat ko‘rsatish tavsiya etiladi.

Eshiklarni qo‘lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.

Eshiklarni urishdan saqlaning va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmang.

Eshiklarni ochish va yopish paytida ochilish joyida hech qanday chet predmetlar bo‘lmasligiga e’tibor bering.

Shikastlanish xavfini oldini olish uchun eshiklar ochilish va yopilish paytida ochilish joyida turish ta’qiqlanadi.

Isitish tizimi bilan eshiklardan faqat yerga ulangan holda foydalanish mumkin.

Eshiklarni agressiv kimyoviy vositalar bilan tozalash ta’qiqlanadi.

Упаковка в пузырчатую пленку Характеристики упаковки
Состав Ko‘pikli burchaklar, pufakli plyonka, lenta
Дверь распашная для проема 800×1800 мм O‘lchamlari (D × E × H): 1 930 × 1 060 × 180 mm, og‘irligi 36 kg
Дверь распашная для проема 1000×2000 мм O‘lchamlari (D × E × H): 2 140 × 1 230 × 180 mm, og‘irligi 46 kg
Дверь распашная для проема 1200×2000 мм O‘lchamlari (D × E × H): 2 140 × 1 430 × 180 mm, og‘irligi 50 kg
Упаковка в дерево Характеристики упаковки
Описание Qo‘shimcha variant. Buyurtma berilgan eshik pufakli plyonkada qadoqlangan holda yog‘och qafasga joylashtiriladi.
Дверь распашная для проема 800×1800 мм O‘lchamlari (D × E × H): 1 930 × 1 160 × 480 mm, og‘irligi 93 kg
Дверь распашная для проема 1000×2000 мм O‘lchamlari (D × E × H): 2 140 × 1 330 × 480 mm, og‘irligi 109 kg
Дверь распашная для проема 1200×2000 мм O‘lchamlari (D × E × H): 2 140 × 1 530 × 480 mm, og‘irligi 117 kg
O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik

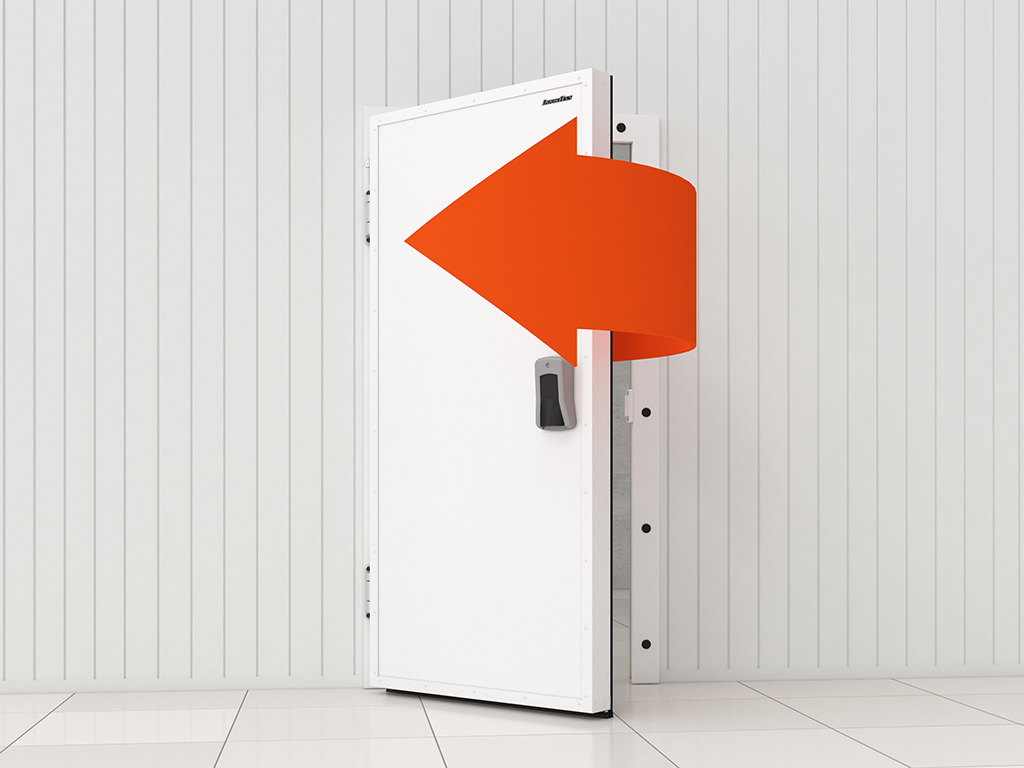

Tashqi tomondan qo‘shimcha o‘rnatish, ilgaklar chap tomonda joylashgan.
Tashqi tomondan qo‘shimcha o‘rnatish, ilgaklar chap tomonda joylashgan.

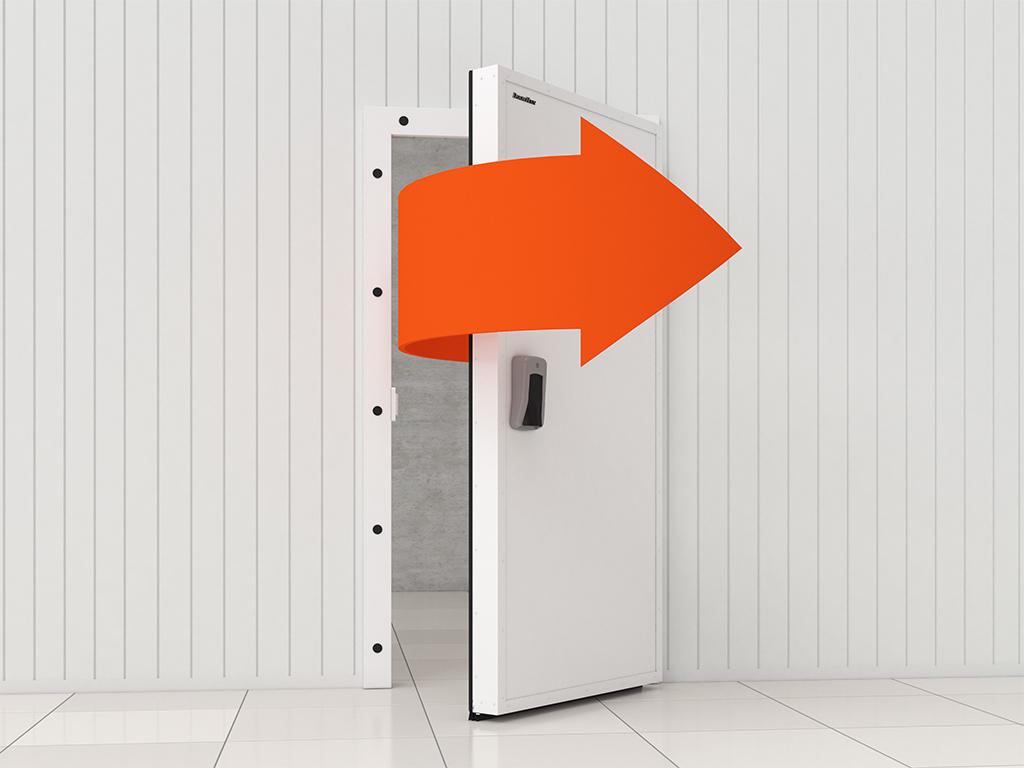

Tashqi tomondan qo‘shimcha o‘rnatish, ilgaklar o‘ng tomonda joylashgan.
Tashqi tomondan qo‘shimcha o‘rnatish, ilgaklar o‘ng tomonda joylashgan.

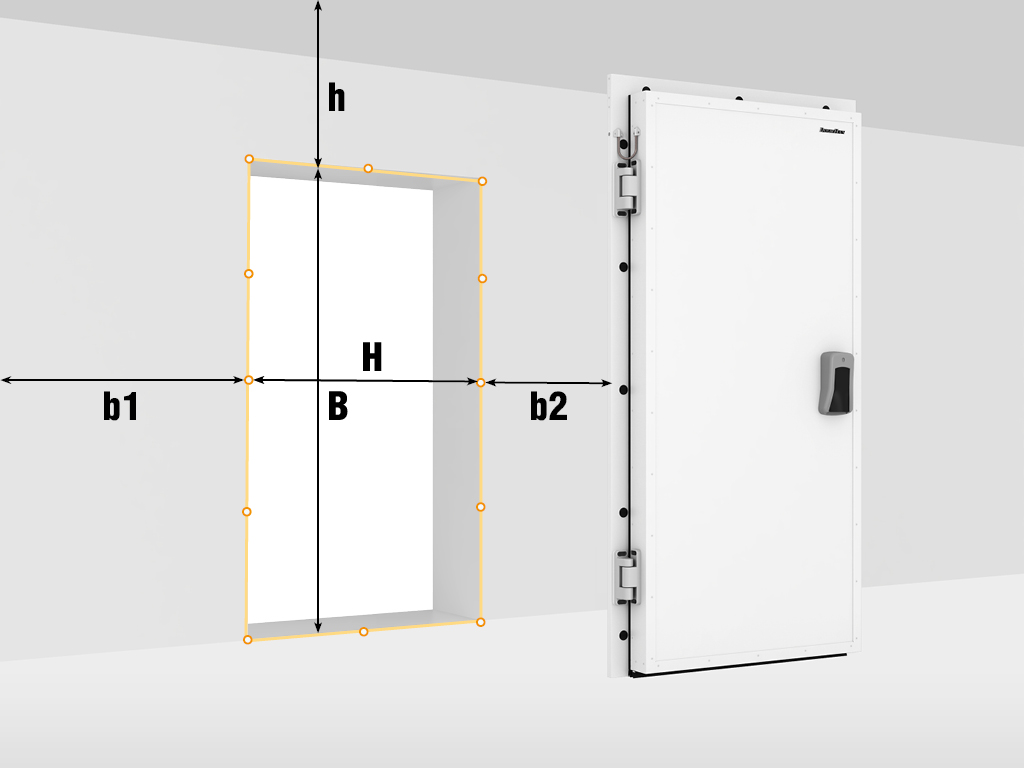

  1. Barcha o‘lchovlar o‘rnatish tomonidan amalga oshiriladi. Har bir o‘lchovni kamida uch xil nuqtada o‘lchash tavsiya etiladi, shunda xatoliklar oldini olish mumkin.
  2. H — ochilish balandligi (pollardan ochilish yuqori qismigacha bo‘lgan masofa).
  3. B — ochilish eni (ochilishning chap chetidan o‘ng chegaraigacha bo‘lgan masofa).
  4. h — to‘siq balandligi (ochilish yuqori qismidan to‘siqgacha bo‘lgan masofa), minimal o‘lcham 90 mm.
  5. b1 / b2 — chap / o‘ng yon masofa (mos ravishda ochilish chetidan to‘siqgacha bo‘lgan masofa), minimal o‘lcham 90 mm.
  6. H va B (ochilish balandligi va eni) o‘lchovlarini amalga oshirganda, yakuniy o‘lchov sifatida eng katta qiymat qabul qilinadi. h, b1 va b2 o‘lchovlarida esa eng kichik qiymat asosiy hisoblanadi. Devorlarning tekislik farqi 3 mm dan oshmasligi kerak, ochilish diagonallarining farqi esa 5 mm dan oshmasligi lozim.
Hujjatlar
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Servis kitobi: «PROMSTANDART seriyali sovutgich xonalari uchun ochiluvchi eshik»

Pasport: «PROMSTANDART seriyali sovutgich xonalari uchun ochiluvchi eshik»

Mahsulotning yagona sanitariya-epidemiologik va gigiyena talablariga muvofiqligini tasdiqlovchi sertifikat

Mahsulotning ixtiyoriy sertifikatsiyasi. Muvofiqlik sertifikati

Ochiluvchi eshik PROMSTANDART (o‘ng) ochilish o‘lchami 800 × 1 800 mm

Ochiluvchi eshik PROMSTANDART (chap) ochilish o‘lchami 800 × 1 800 mm

Ochiluvchi eshik PROMSTANDART (o‘ng) ochilish o‘lchami 1 000 × 2 000 mm

Ochiluvchi eshik PROMSTANDART (chap) ochilish o‘lchami 1 000 × 2 000 mm

Ochiluvchi eshik PROMSTANDART (o‘ng) ochilish o‘lchami 1 200 × 2 000 mm

Ochiluvchi eshik PROMSTANDART (chap) ochilish o‘lchami 1 200 × 2 000 mm

Kafolat majburiyatlari chop etish

Xaridor DoorHan konserni tomonidan ishlab chiqarilgan «PromStandart» bir qanotli ochiluvchi eshik mahsulotining ishlash kafolati bilan 1 yil muddatga ta’minlanadi, kafolat muddati mahsulot sotib olingan vaqtdan boshlab hisoblanadi.
