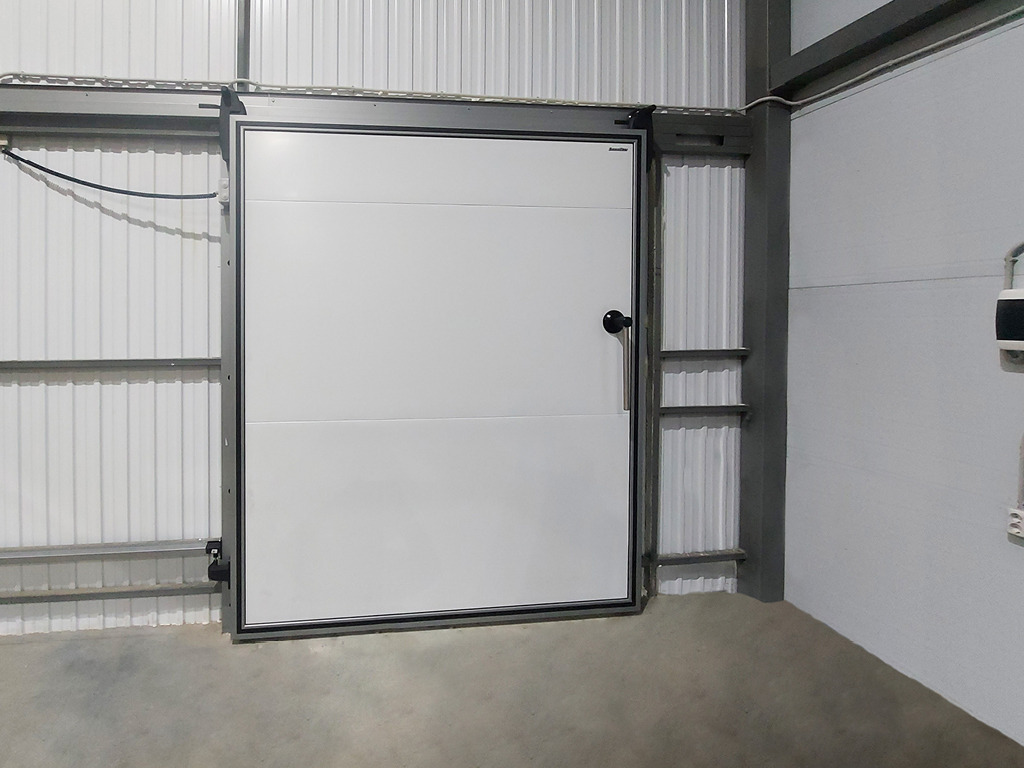

O‘rtacha va past haroratli yotqiziladigan eshiklar sovutish va muzlatish kameralarining kirish guruhlarini tashkil etish uchun mo‘ljallangan. Ular omborlar, terminal va logistika markazlari, oziq-ovqat sanoati va savdosidagi yuqori trafikli mexanizatsiyalashgan yuk tashish vositalari uchun ideal. Konstruktsiyaning energiya samaradorligi zamonaviy materiallar yordamida to‘lakni to‘ldirish bilan ta'minlanadi. Gipermetiklik muzga chidamli EPDM siqilish moslamalari yordamida amalga oshiriladi. Konstruktsiyaning ishonchliligi bir qator tsiklik sinovlar va ko‘p yillik foydalanish tajribasi bilan tasdiqlangan.
Pastki qirra qismi isitilishi beton ishlarini bartaraf etadi, o‘rnatish vaqtini qisqartiradi.
To‘liq ta’mirlash imkoniyati
To‘liq ta’mirlash imkoniyati va eshik blokining har qanday shikastlangan elementini almashtirish imkoniyati.
Keng ish harorati diapazoni
Eshik to‘lagi uchun eksklyuziv sovuq ko‘prikni uzish tizimi mustahkamlik xususiyatlarini pasaytirmaydi va eshikning keng harorat diapazonida ishonchli ishlashini ta'minlaydi.
Agresiv muhitlar ta'siriga chidamlilik
Alyuminiy ramka, chang bilan qoplangan, agressiv muhit sharoitida ishlash uchun mo‘ljallangan.
Issiqlik yo‘qotishlarini minimallashtirish
Eshiklarni avtomatik yopish funksiyasi issiqlik yo‘qotishlarini minimallashtirishga yordam beradi.
Minimal o‘rnatish vaqti
Pastki qirra qismi isitilishi beton ishlarini bartaraf etadi, o‘rnatish vaqtini qisqartiradi.
To‘liq ta’mirlash imkoniyati
To‘liq ta’mirlash imkoniyati va eshik blokining har qanday shikastlangan elementini almashtirish imkoniyati.
Keng ish harorati diapazoni
Eshik to‘lagi uchun eksklyuziv sovuq ko‘prikni uzish tizimi mustahkamlik xususiyatlarini pasaytirmaydi va eshikning keng harorat diapazonida ishonchli ishlashini ta'minlaydi.
Agresiv muhitlar ta'siriga chidamlilik
Alyuminiy ramka, chang bilan qoplangan, agressiv muhit sharoitida ishlash uchun mo‘ljallangan.
Issiqlik yo‘qotishlarini minimallashtirish
Eshiklarni avtomatik yopish funksiyasi issiqlik yo‘qotishlarini minimallashtirishga yordam beradi.
Dizayn
Sendvich paneli yuzasi
Цвета
Silliq
RAL 9003 oq (tuval)
RAL 9006 kumush (barg qirrasi)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

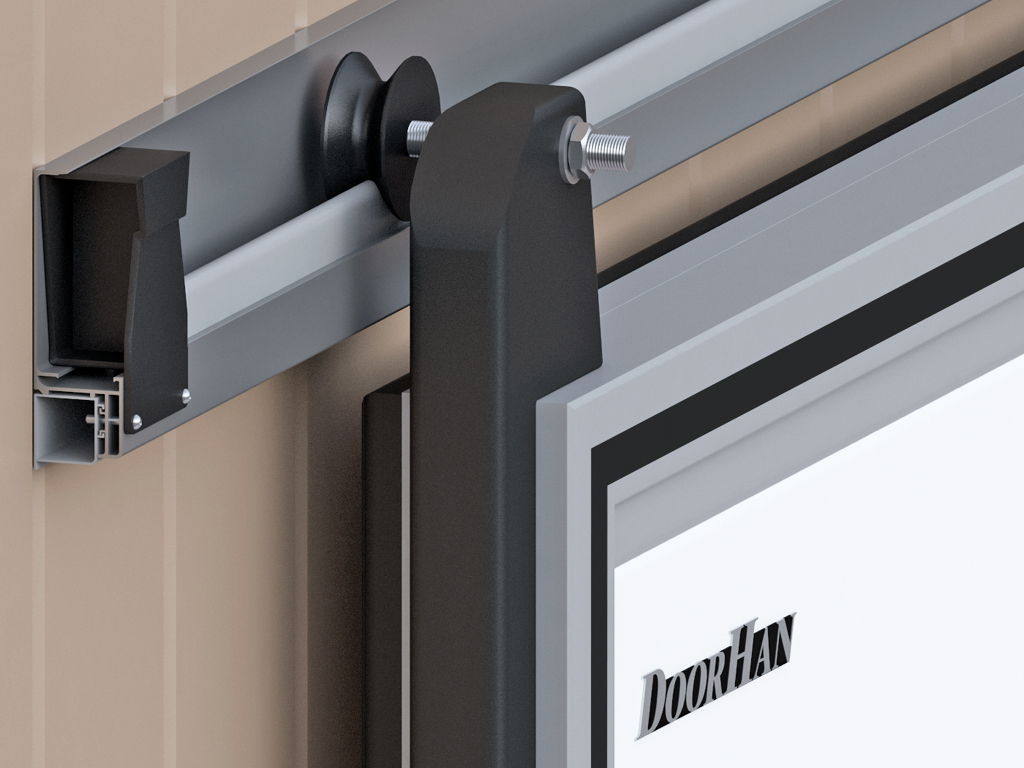

Alyuminiy suriluvchi tizim.

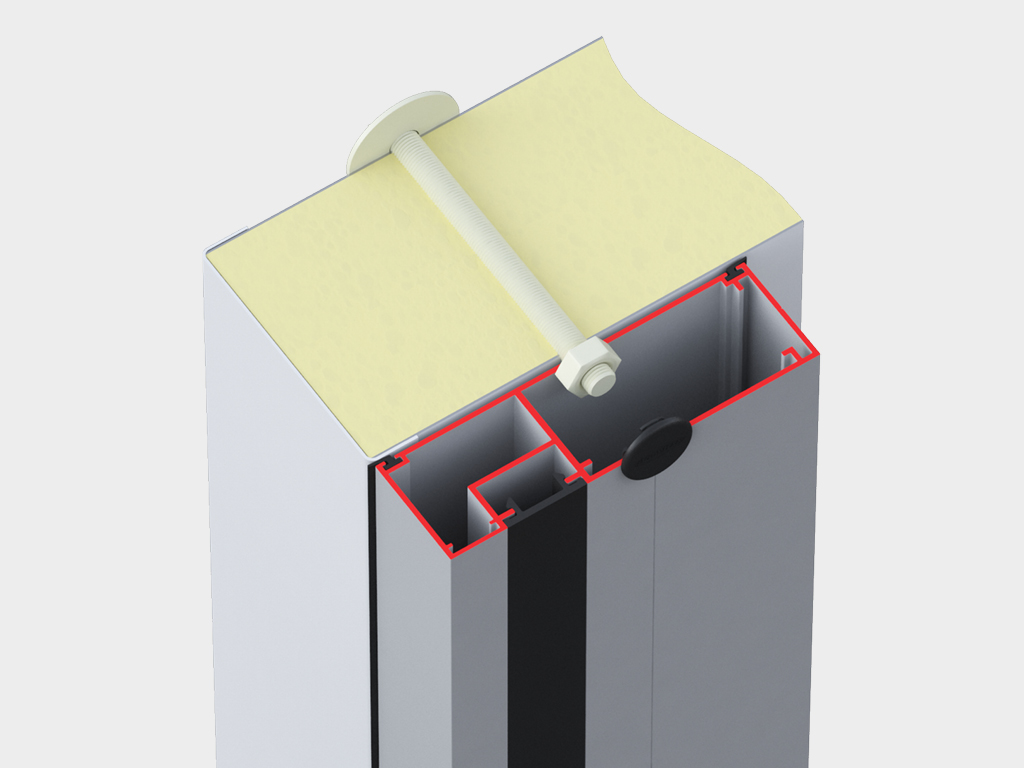

PÉN o‘rnatish uchun kabel-kanalli alyuminiy rom.

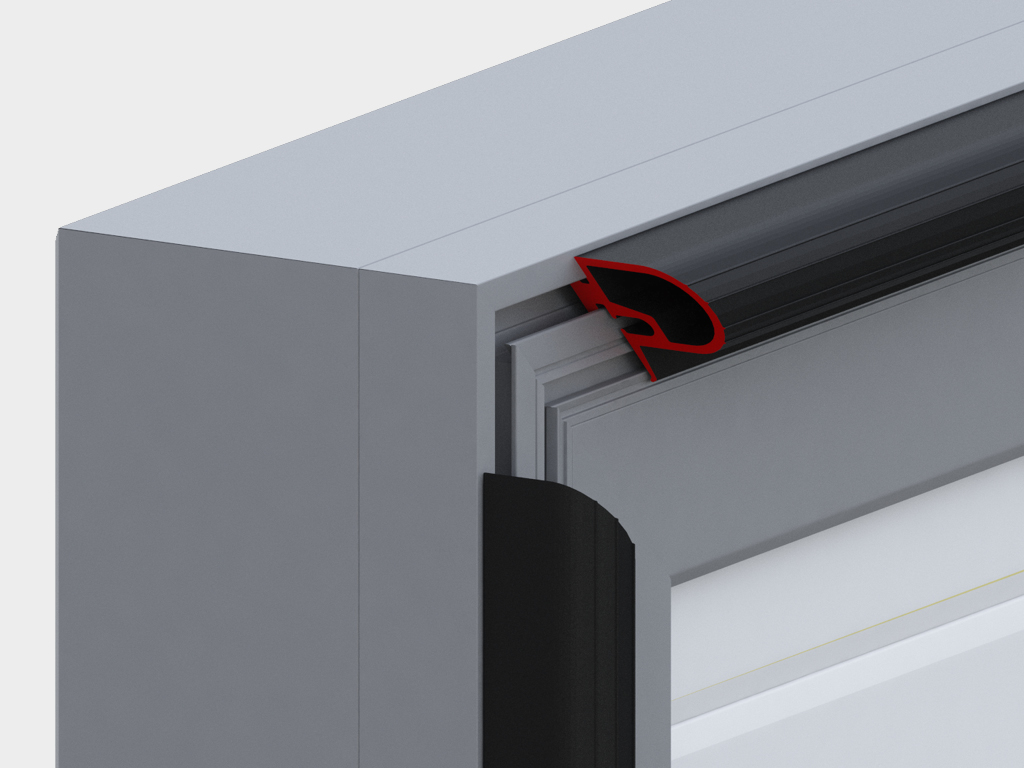

Eshik polotnosining perimetri bo‘ylab muhrlagich.

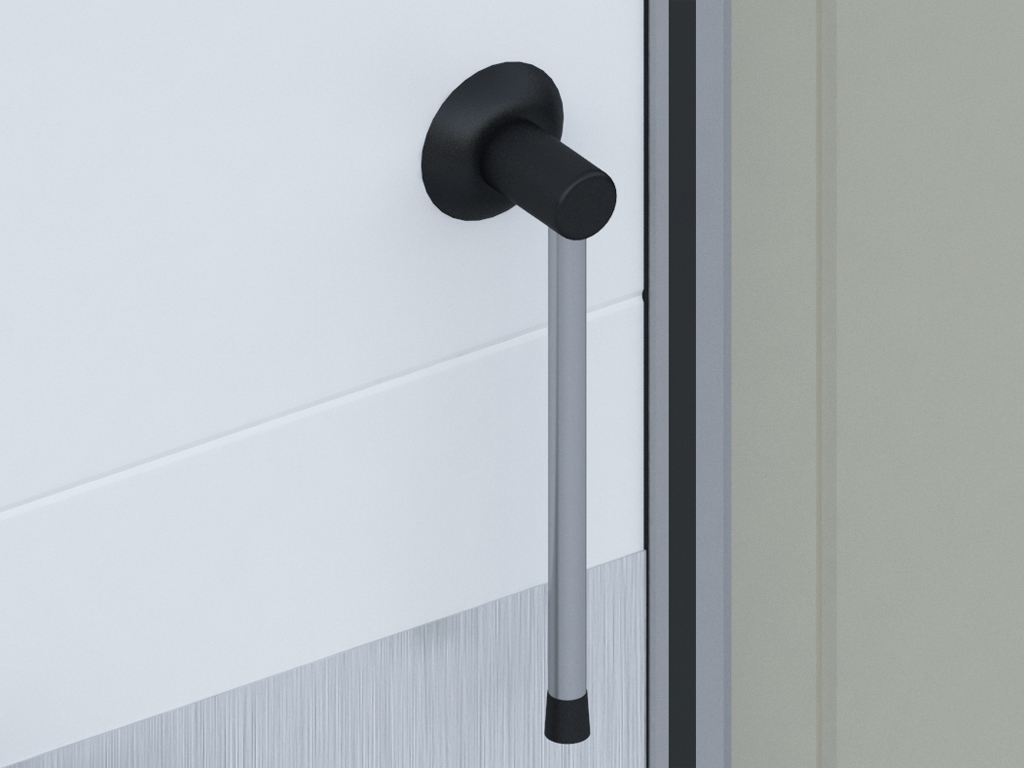

1 600 mm va undan kengroq eshiklar uchun tutqichli qo‘lqop.

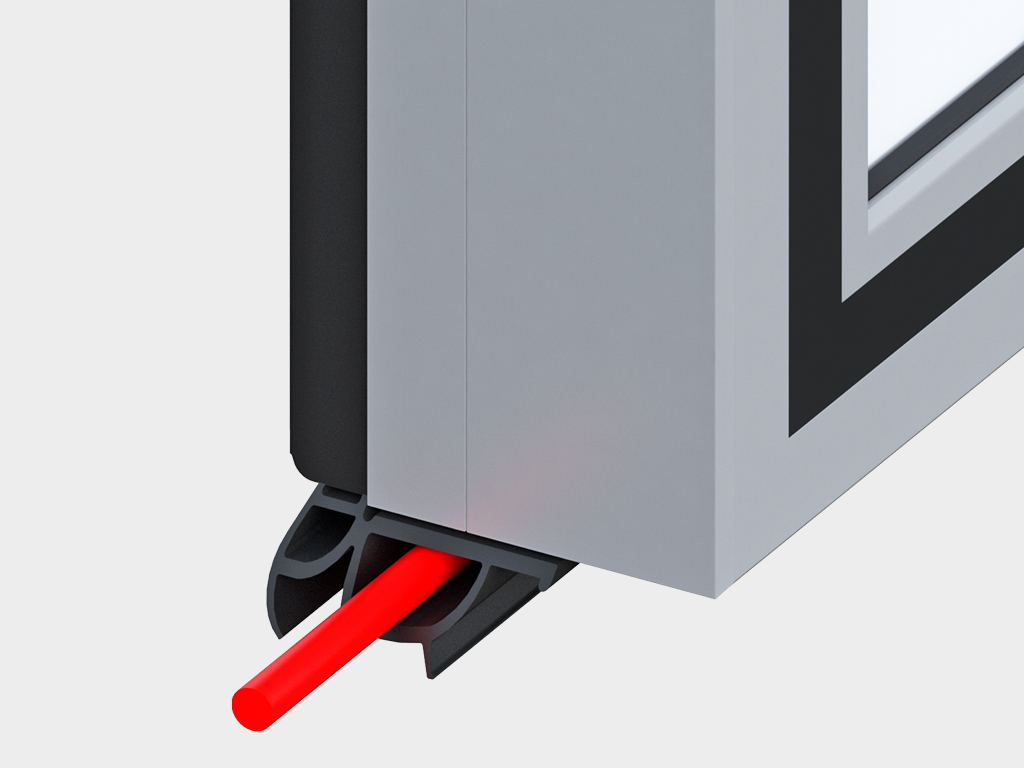

Past haroratga moslangan eshiklar uchun polotnoning pastki qirrasini isitish tizimi.

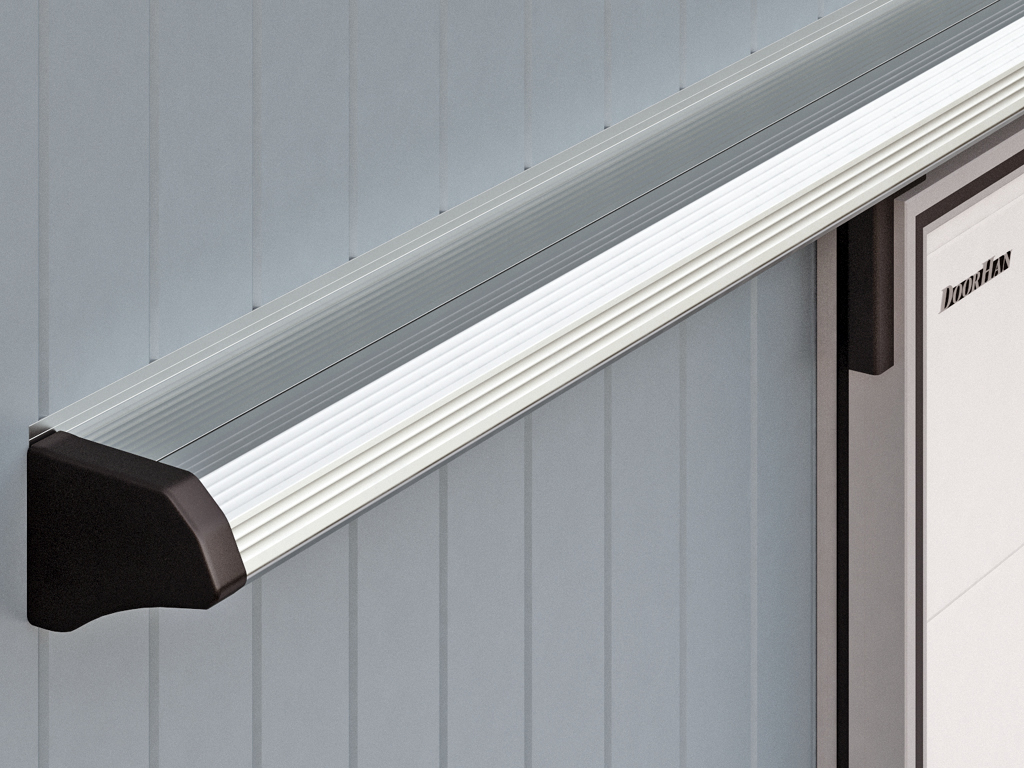

Himoya dekorativ qutisi.

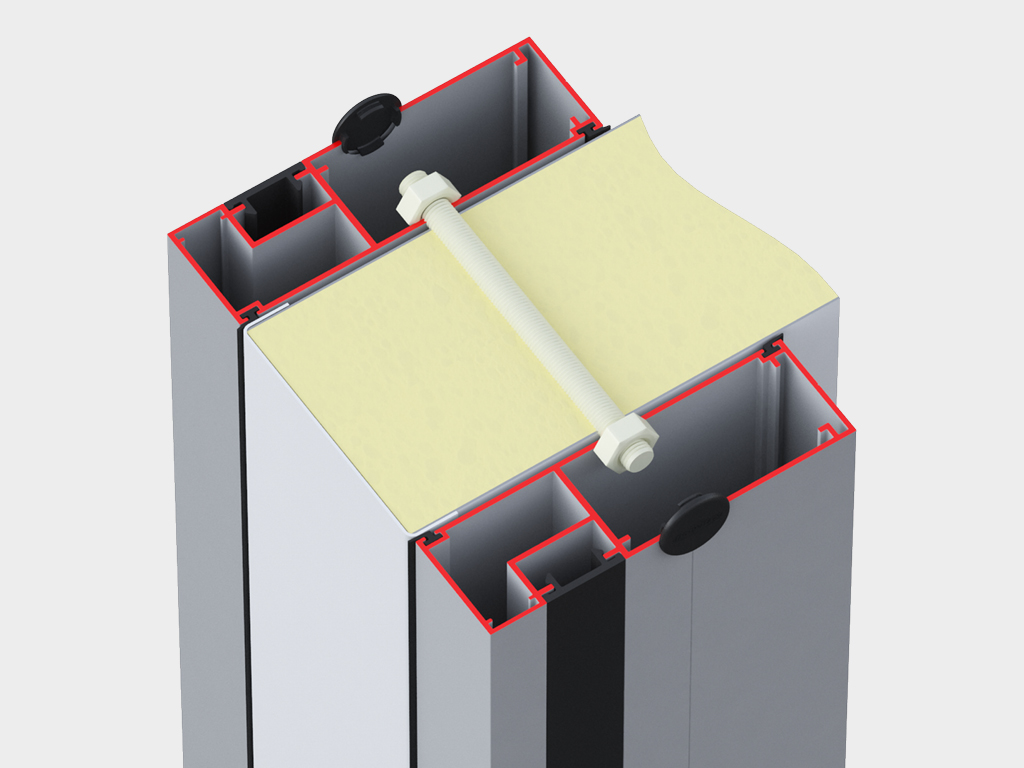

O‘rnatish joyining mustahkamligini ta'minlash uchun ichki alyuminiy rom.

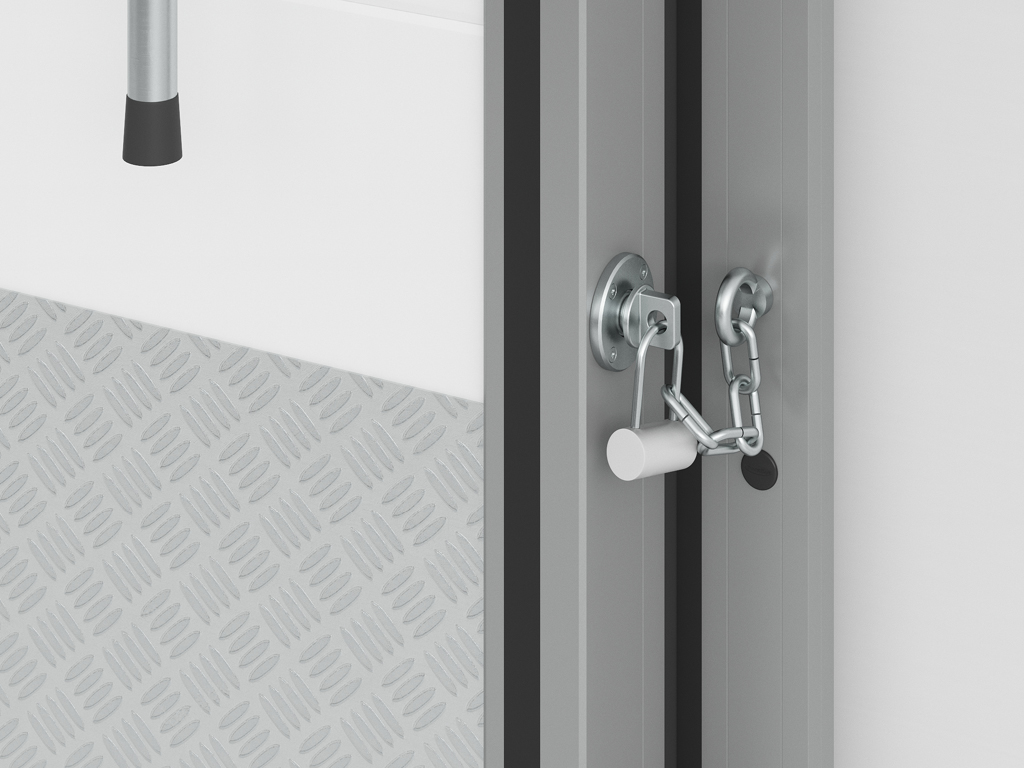

Osma qulflash uchun qulflash tizimi.

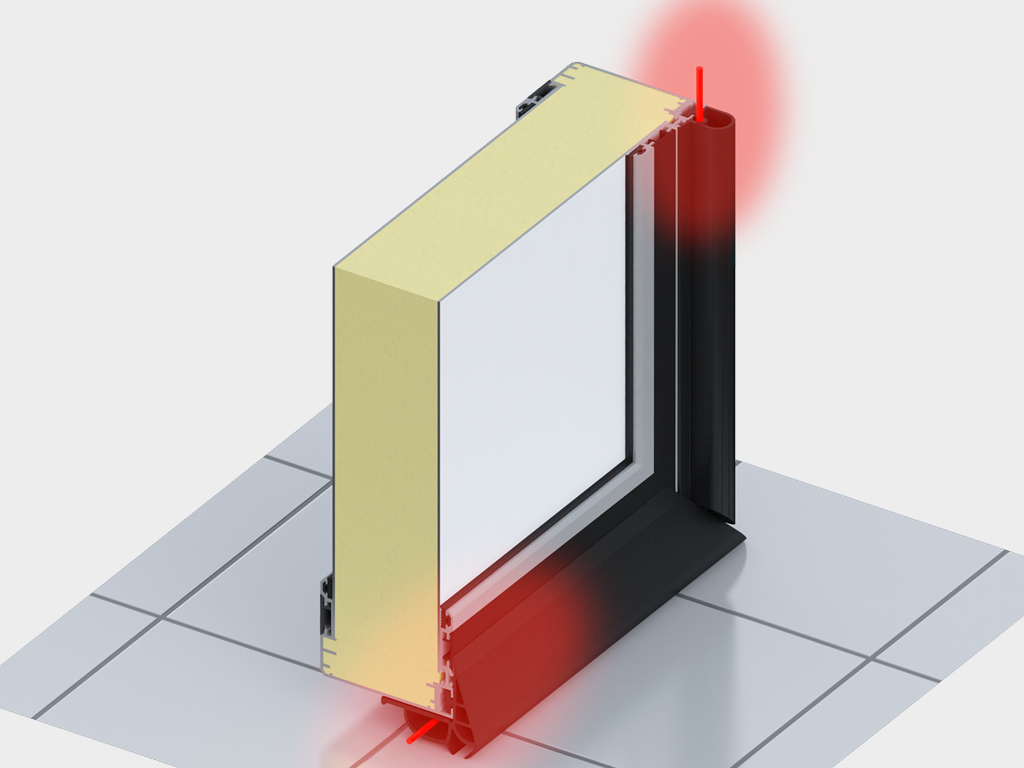

Eshik polotnosini isitish tizimi.

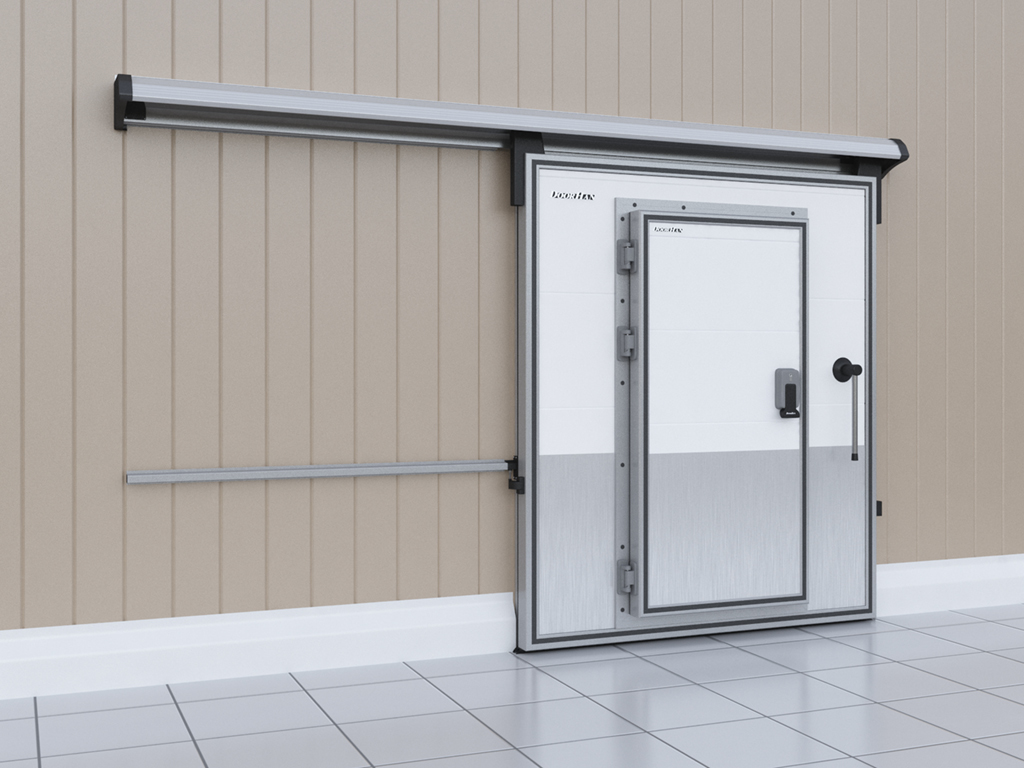

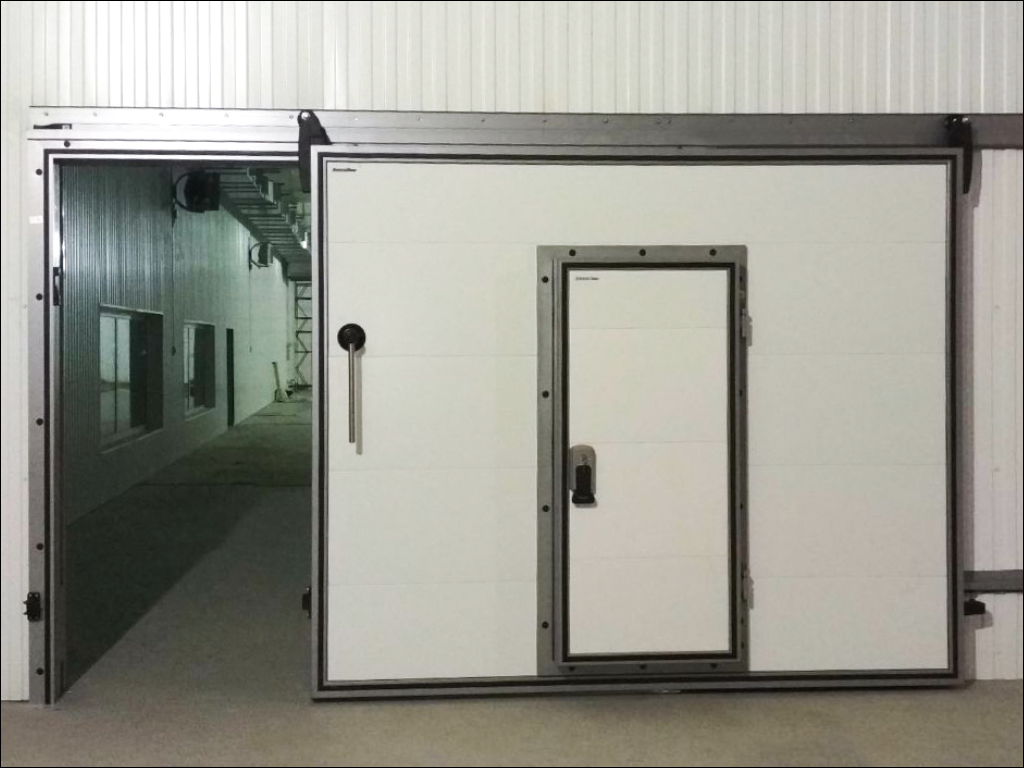

Kesilgan kalitka 800 × 2 000 mm.

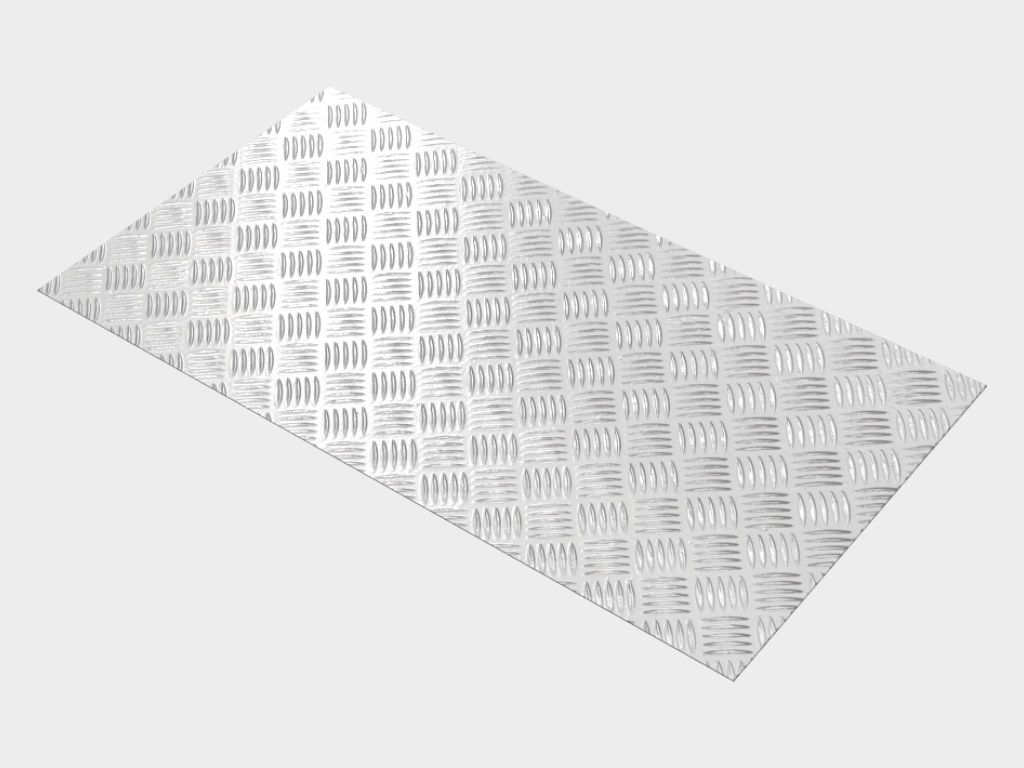

Yivli alyuminiy himoya bumperlari.

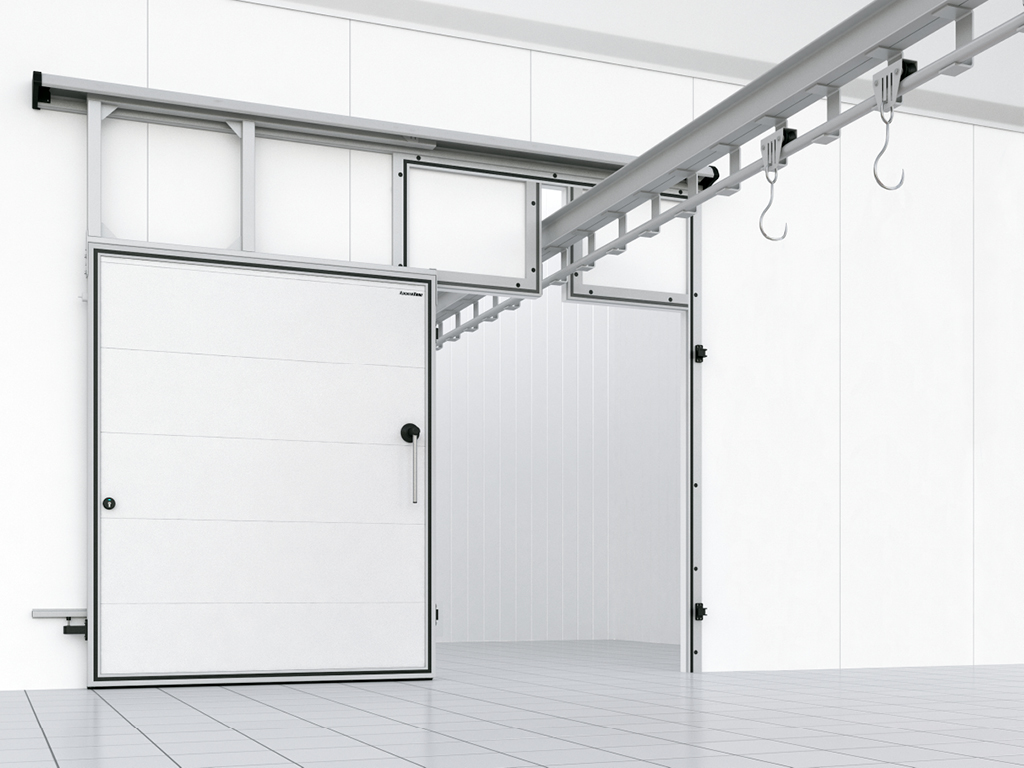

Monorels yo‘li uchun tizim.

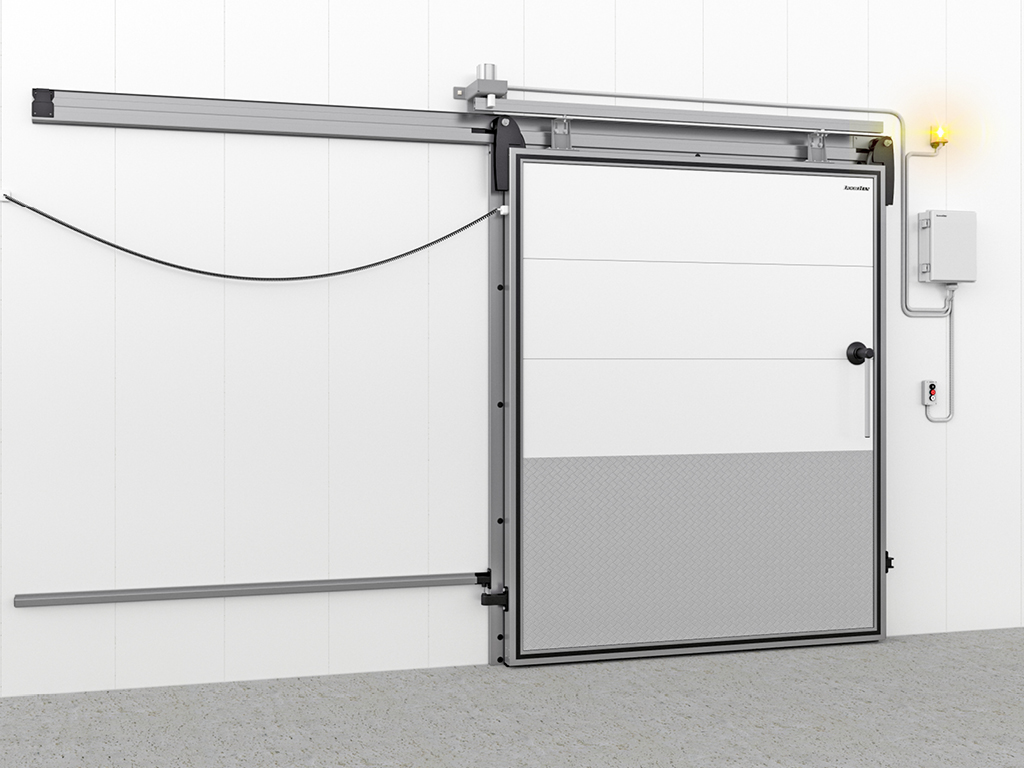

Suriluvchi eshikni avtomatlashtirish tizimi.
Texnik tavsif
O'lchamlar jadvali
Teshik o'lchamlari

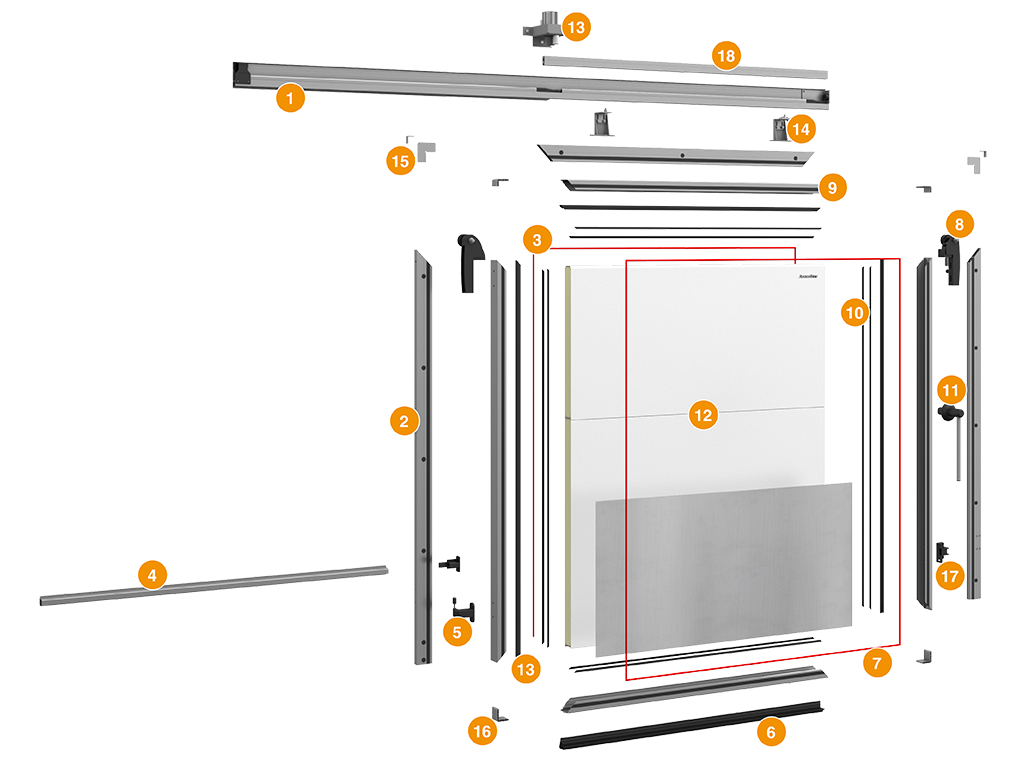

Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Ochilish kengligi, mm
800–3 000
Ochilish balandligi, mm
1 800–5 000
Izolyatsiya qalinligi, mm
80 yoki 120
Lintel, mm
240 dan
Devorlar, mm
Yorug'lik o‘tkazish kengligi + 350 (yotqizish tomoni), 115 (yotqizishga qarshi tomoni)
Yotqizish tizimi yuqori yo‘riqnoma relsi va rolikli mexanizm bilan taqdim etilgan
Alyuminiy ramka, PЭН isitish tizimini o‘rnatish uchun kabel kanali bilan jihozlangan
Past haroratli eshiklarning ramkasi perimetri isitilishi
Yotqizish tizimi, pastki yo‘riqnoma relsasi bilan taqdim etilgan
Pastki siqish
Pastki siqilish moslamasi
Eshik to‘lagi perimetri isitilishi (opsiya)
Rolikli mexanizm, to‘lakni osib qo‘yish uchun kranştaynga ega
Alyuminiy ramka eshik to‘lagi
Eshik to‘lagi perimetri siqilish moslamasi
Ryčajnaya tutqich eshiklar uchun, kengligi 1 600 mm dan ortiq. Nackadnaya tutqich eshiklar uchun, kengligi 1 600 mm dan kam
Eshik to‘lagi
Eshik to‘lagi pastki qirrasining isitilishi

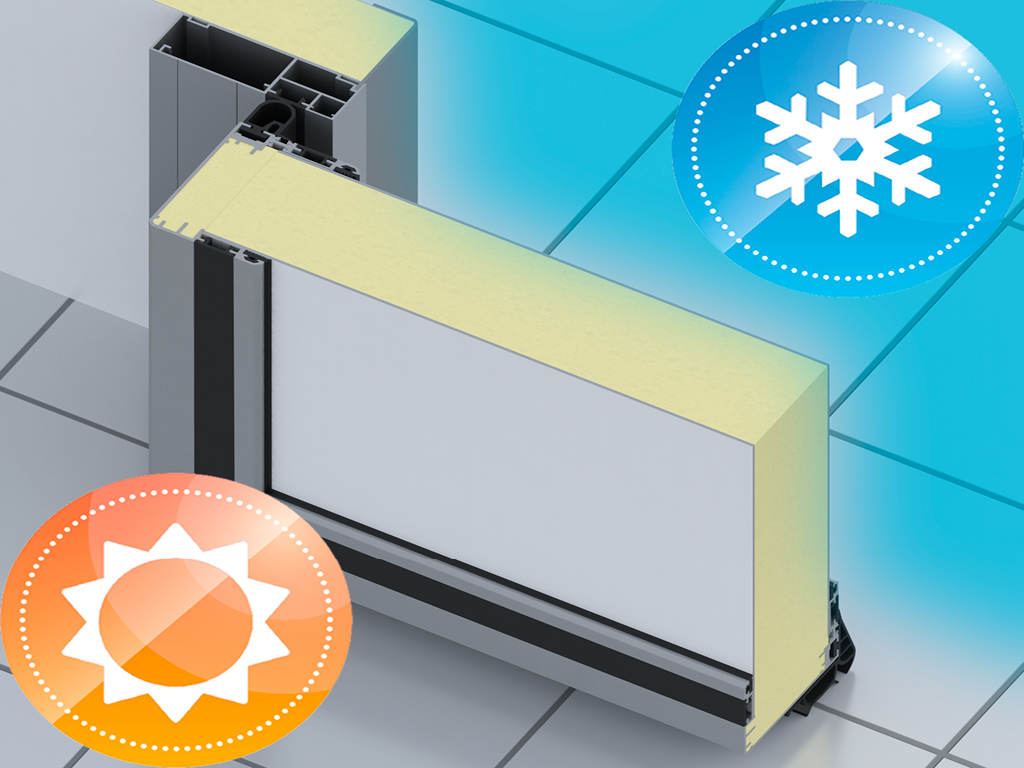

O‘rta haroratli bajarilishi.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
80
Бөлмөнүн ичиндеги температура шарттары, °C
-5…+6
Eshik oldidagi harorat sharoitlari, °C
0…+35
Namlik, %
100 tagacha
Past haroratga moslangan bajarilish, 80 mm panel.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
80
Бөлмөнүн ичиндеги температура шарттары, °C
-18…-5
Eshik oldidagi harorat sharoitlari, °C
-18…+35
Namlik, %
100 tagacha
Past haroratga moslangan bajarilish, 120 mm panel.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
120
Бөлмөнүн ичиндеги температура шарттары, °C
-27…-18
Eshik oldidagi harorat sharoitlari, °C
-35…+50
Namlik, %
100 tagacha

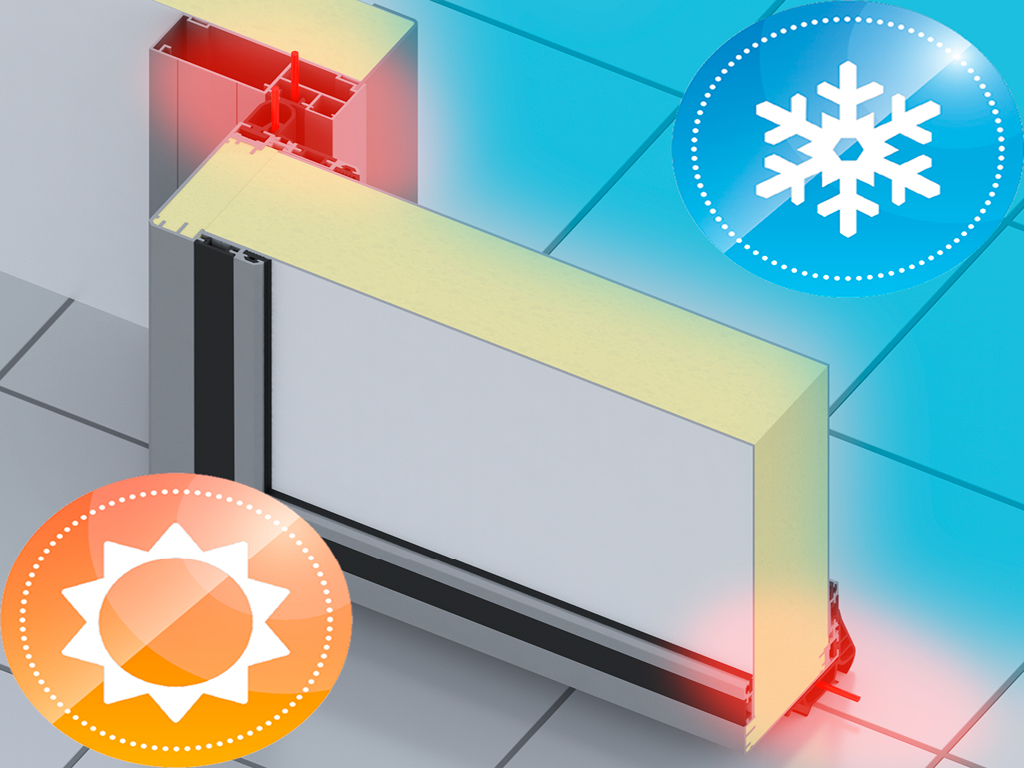

Past haroratga moslangan bajarilish, 120 mm panel, polotno isitish tizimi bilan.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
120
Бөлмөнүн ичиндеги температура шарттары, °C
-35…-27
Eshik oldidagi harorat sharoitlari, °C
-35…+50
Namlik, %
100 tagacha
Параметр
Значение
Примечание
Ishonchlilik, ochilish/yopilish sikllarining minimal soni
270 000
Suriluvchi mexanizm romga muhrlagichni bosish tizimiga ega
Korroziyaga chidamlilik
Yuqori korroziyaga chidamlilik
Surilma tizimning yuk ko‘tarish qobiliyati, kg
300
Qulflash mexanizmi (qulf) turi
Osma qulflash uchun qulflash tizimi
1. Suriluvchi eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik ko‘rikdan o‘tkazish va xizmat ko‘rsatish tavsiya etiladi.
2. Eshiklarni qo‘lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.
3. Eshiklarni zarbaga uchratmang va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmaylik.
4. Eshiklarni ochish va yopish jarayonida o‘tkazish joyida ortiqcha buyumlar bo‘lmasligiga e'tibor bering.
5. Eshiklarni ochish va yopish vaqtida o‘tkazish joyida bo‘lish taqiqlanadi, chunki bu jarayon jarohatlanishga olib kelishi mumkin.
Упаковка в дерево
Характеристики упаковки
Ширина, мм
Polotno kengligiga bog‘liq
Длина, мм
Polotno balandligiga bog‘liq
Qo‘shimcha tavsif chop etish
Sovutiladigan xonalar uchun suriluvchi eshiklar yuqori darajadagi ta'mirlanish imkoniyatiga ega. Agar konstruktsiyaning biror elementi nosoz bo‘lsa, uni butunlay mahsulotni almashtirmasdan, qisqa muddat ichida o‘zgartirish mumkin.
O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik

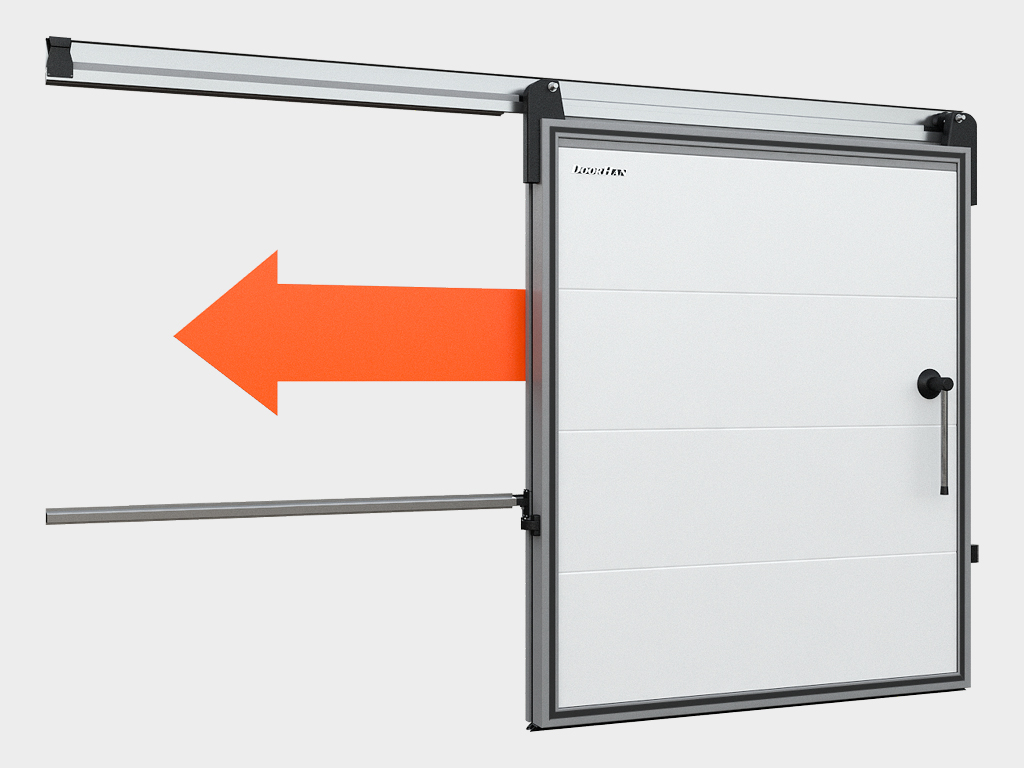

Nakaladnoy montaj tashqaridan joylashgan xonada, to‘lagining chap tomonga siljishi bilan.

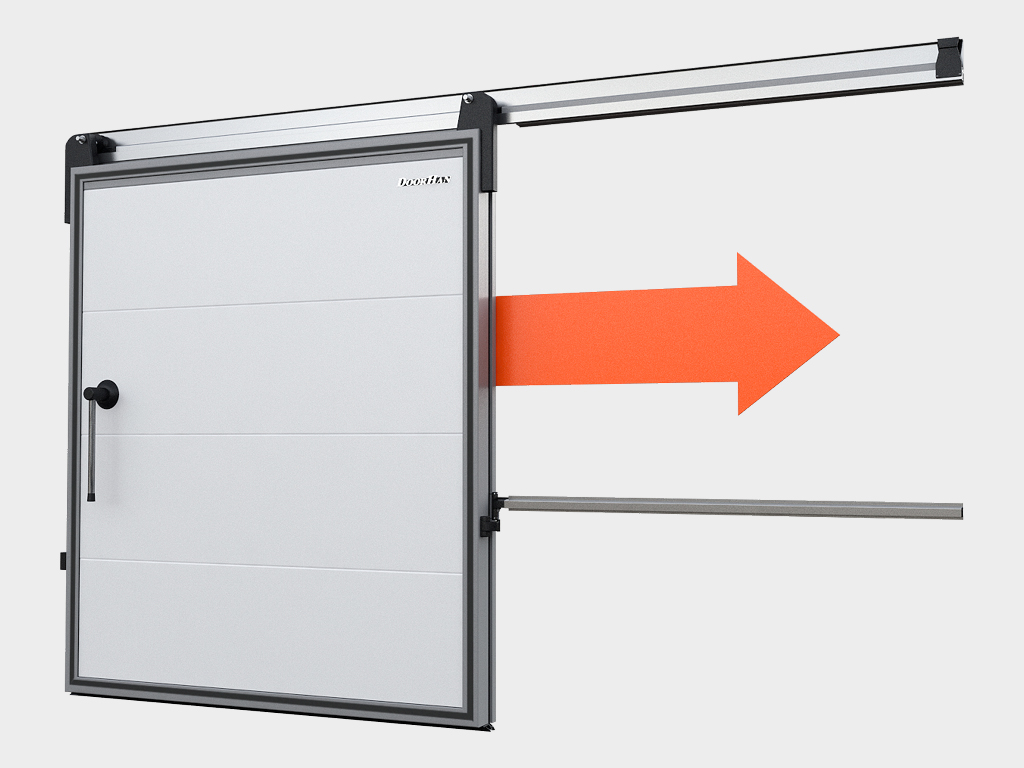

Nakaladnoy montaj tashqaridan joylashgan xonada, to‘lagining o‘ng tomonga siljishi bilan.

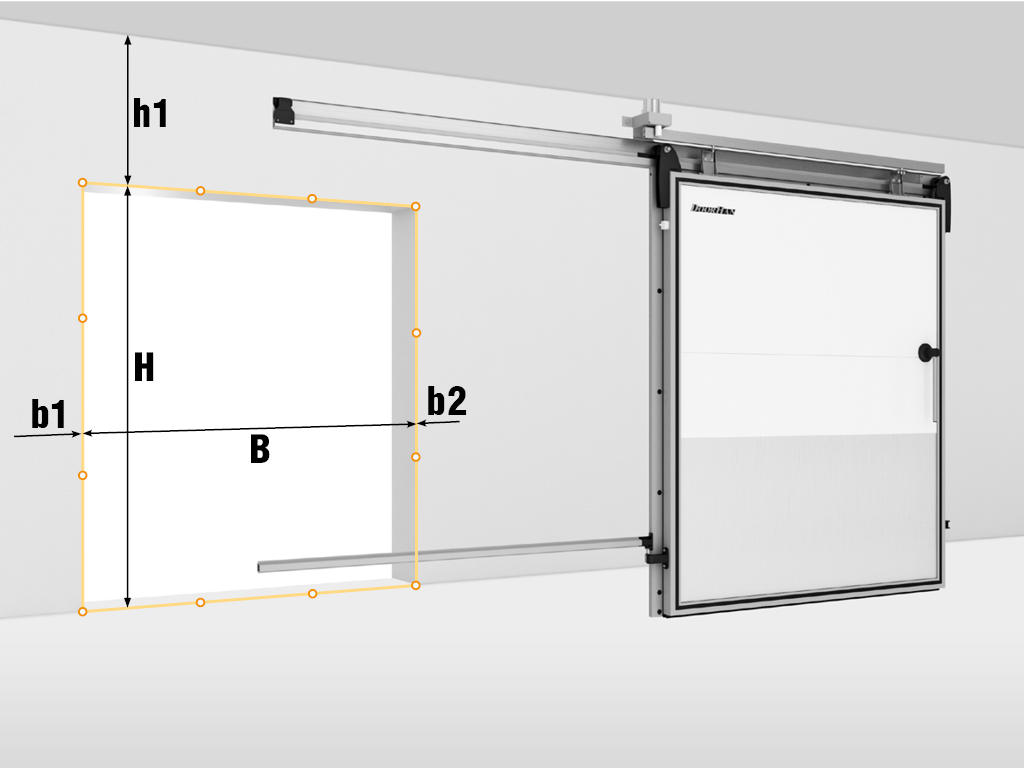

Barcha o‘lchovlar ichki xonada amalga oshiriladi. Har bir o‘lchovni kamida uchta turli nuqtada o‘lchash kerak, noto‘g‘ri o‘lchovlardan saqlanish uchun.
H – proyemning balandligi (poldan proyemning yuqori qismigacha bo‘lgan masofa).
B – proyemning kengligi (chap tomondan o‘ng tomonga proyemning chetiga bo‘lgan masofa).
h1 – pritoloka (proyemning yuqori qismidan to‘siqqa bo‘lgan masofa).
b1/b2 – chap/o‘ng yon tomondagi masofa (mos ravishda proyemning chap yoki o‘ng chetidan to‘siqqa bo‘lgan masofa).
H va B (proyemning balandligi va kengligi) o‘lchovlari bo‘yicha yakuniy o‘lchov eng katta qiymatni tashkil etadi, h1, b1, b2 o‘lchovlari bo‘yicha esa eng kichik qiymatni qabul qilish kerak. Devorlarning darajasi farqi 3 mm dan ortiq bo‘lmasligi, proyemning diagonallari orasidagi farq esa 5 mm dan ortiq bo‘lmasligi kerak.
Hujjatlar
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar
ISODOOR IDS1 surma eshiklarini o'rnatish bo'yicha ko'rsatmalar
Mijozga DoorHan konserni tomonidan ishlab chiqarilgan «IDS seriyasidagi sovutiladigan xonalar uchun suriluvchi eshik» mahsuloti bo‘yicha 1 yil muddatga kafolat taqdim etiladi, ushbu muddat mahsulotni sotib olgan kundan boshlab hisoblanadi.
Yangi mahsulotlar

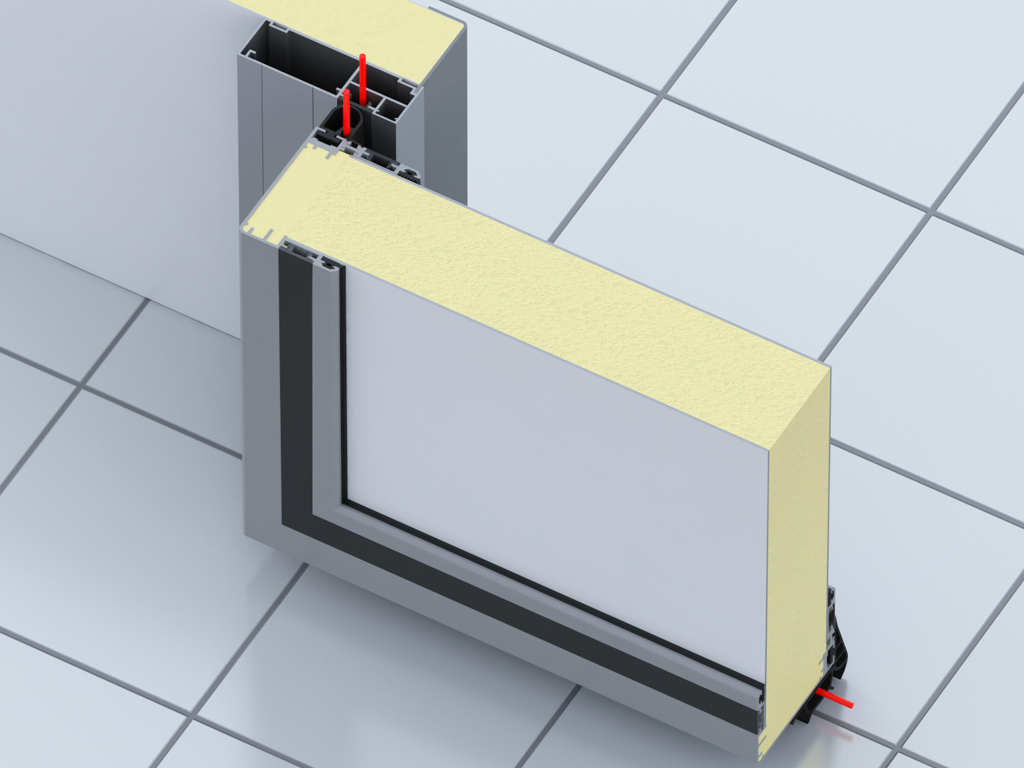

Eshik ramkasini va bargni isitish (ixtiyoriy).

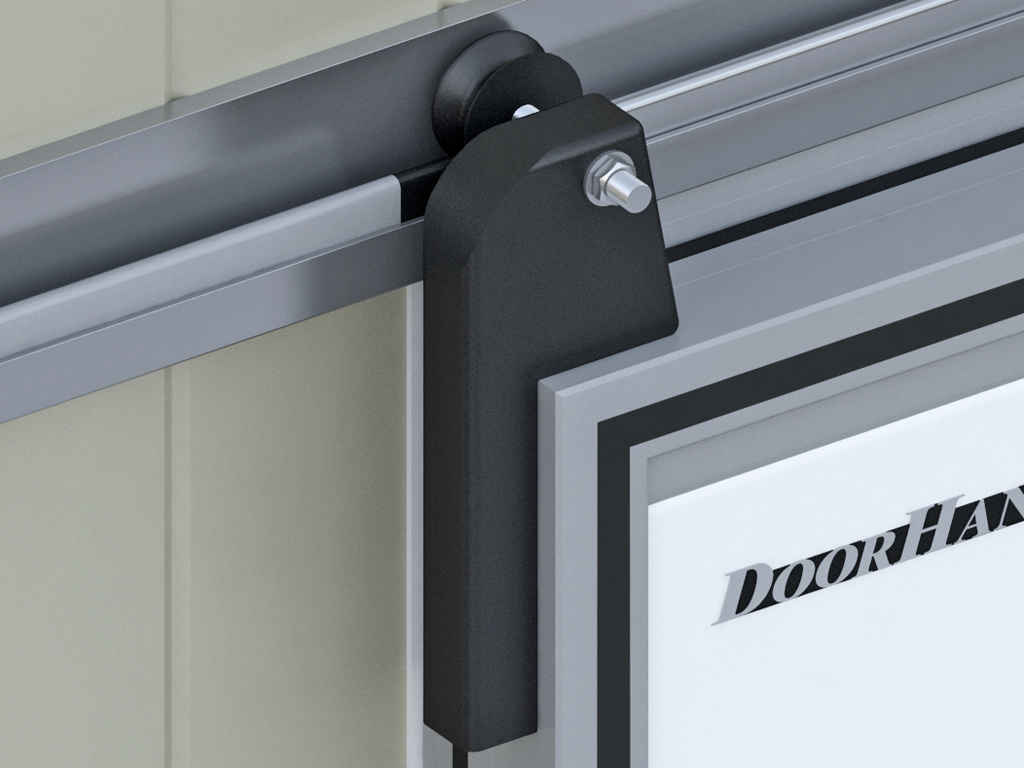

Og'irligi 200 kg gacha bo'lgan eshiklar uchun toymasin tizim.

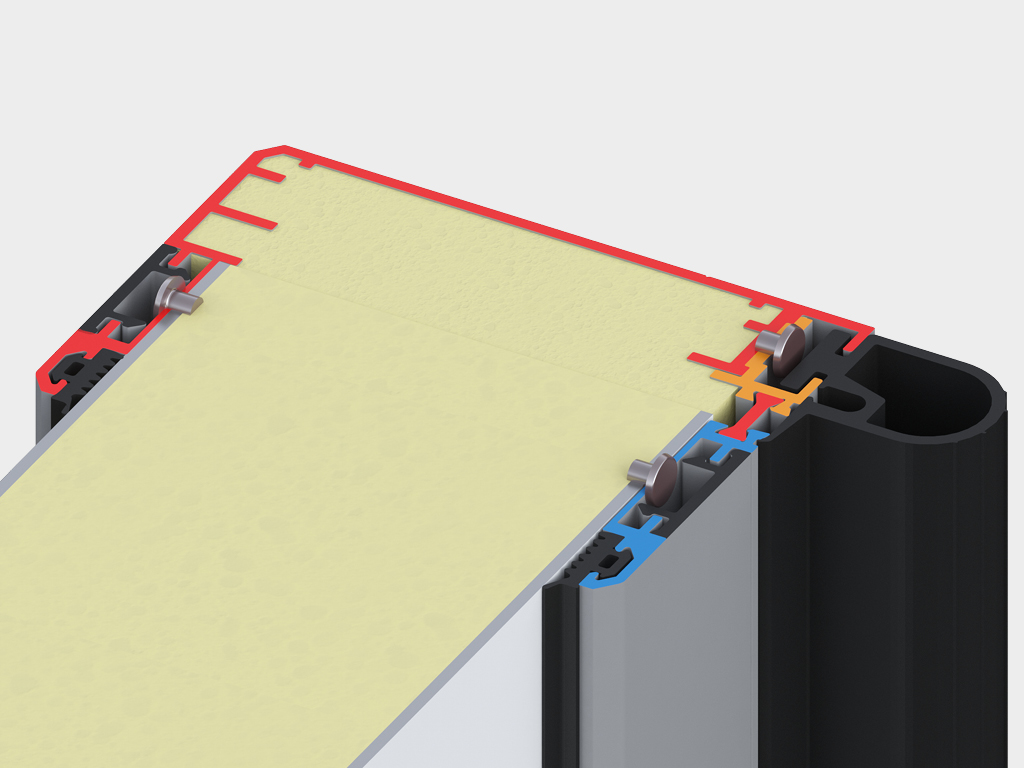

Issiqlik izolyatsiyasi (poliizosiyanurat), isitish kabelini o'rnatish uchun kanalli ikki komponentli EPDM muhri.

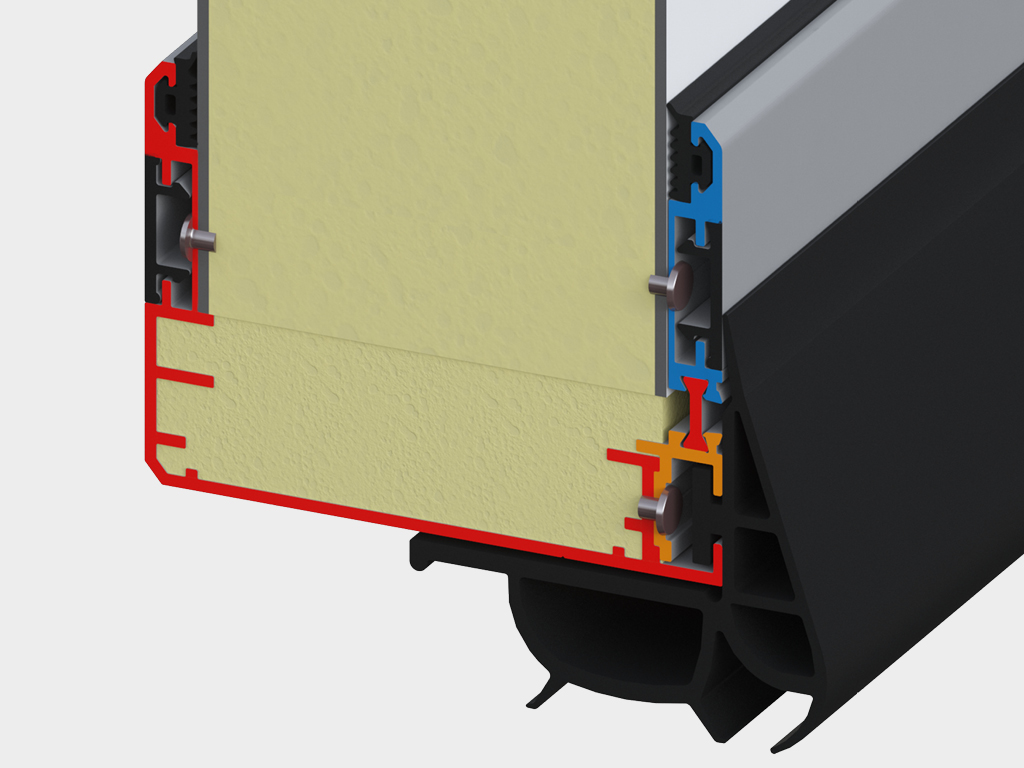

Termal qo'shimchali alyuminiy ramka.
Sürgülü muzlatgich eshiklarini avtomatlashtirish. Ushbu parametr foydalanishning yuqori intensivligida eshikning qulay ishlashiga imkon beradi.
Dizayn
Sendvich paneli yuzasi
Silliq
Цвета
RAL 9003 oq (tuval)
RAL 9006 kumush (barg qirrasi)
Komplektatsiya
Bazaviy to'plam
Alyuminiy suriluvchi tizim.
PÉN o‘rnatish uchun kabel-kanalli alyuminiy rom.
Eshik polotnosining perimetri bo‘ylab muhrlagich.
1 600 mm va undan kengroq eshiklar uchun tutqichli qo‘lqop.
Past haroratga moslangan eshiklar uchun polotnoning pastki qirrasini isitish tizimi.
Qo'shimcha to'plam
Himoya dekorativ qutisi.
O‘rnatish joyining mustahkamligini ta'minlash uchun ichki alyuminiy rom.
Osma qulflash uchun qulflash tizimi.
Eshik polotnosini isitish tizimi.
Kesilgan kalitka 800 × 2 000 mm.
Yivli alyuminiy himoya bumperlari.
Monorels yo‘li uchun tizim.
Suriluvchi eshikni avtomatlashtirish tizimi.
Texnik tavsif
O'lchamlar jadvali
Параметр
Показатель
Ochilish kengligi, mm
800–3 000
Ochilish balandligi, mm
1 800–5 000
Izolyatsiya qalinligi, mm
80 yoki 120
Lintel, mm
240 dan
Devorlar, mm
Yorug'lik o‘tkazish kengligi + 350 (yotqizish tomoni), 115 (yotqizishga qarshi tomoni)
Konstruktsiya
Yotqizish tizimi yuqori yo‘riqnoma relsi va rolikli mexanizm bilan taqdim etilgan
Alyuminiy ramka, PЭН isitish tizimini o‘rnatish uchun kabel kanali bilan jihozlangan
Past haroratli eshiklarning ramkasi perimetri isitilishi
Yotqizish tizimi, pastki yo‘riqnoma relsasi bilan taqdim etilgan
Pastki siqish
Pastki siqilish moslamasi
Eshik to‘lagi perimetri isitilishi (opsiya)
Rolikli mexanizm, to‘lakni osib qo‘yish uchun kranştaynga ega
Alyuminiy ramka eshik to‘lagi
Eshik to‘lagi perimetri siqilish moslamasi
Ryčajnaya tutqich eshiklar uchun, kengligi 1 600 mm dan ortiq. Nackadnaya tutqich eshiklar uchun, kengligi 1 600 mm dan kam
Eshik to‘lagi
Eshik to‘lagi pastki qirrasining isitilishi
Standart konstruktiv yechimlar
O‘rta haroratli bajarilishi.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
80
Бөлмөнүн ичиндеги температура шарттары, °C
-5…+6
Eshik oldidagi harorat sharoitlari, °C
0…+35
Namlik, %
100 tagacha
Past haroratga moslangan bajarilish, 80 mm panel.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
80
Бөлмөнүн ичиндеги температура шарттары, °C
-18…-5
Eshik oldidagi harorat sharoitlari, °C
-18…+35
Namlik, %
100 tagacha
Past haroratga moslangan bajarilish, 120 mm panel.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
120
Бөлмөнүн ичиндеги температура шарттары, °C
-27…-18
Eshik oldidagi harorat sharoitlari, °C
-35…+50
Namlik, %
100 tagacha
Past haroratga moslangan bajarilish, 120 mm panel, polotno isitish tizimi bilan.
Усл. обозначение, наименование параметра
Расчетная формула
b, mm Panel qalinligi
120
Бөлмөнүн ичиндеги температура шарттары, °C
-35…-27
Eshik oldidagi harorat sharoitlari, °C
-35…+50
Namlik, %
100 tagacha
Texnik xususiyatlar
Параметр
Значение
Примечание
Ishonchlilik, ochilish/yopilish sikllarining minimal soni
270 000
Suriluvchi mexanizm romga muhrlagichni bosish tizimiga ega
Korroziyaga chidamlilik
Yuqori korroziyaga chidamlilik
Surilma tizimning yuk ko‘tarish qobiliyati, kg
300
Qulflash mexanizmi (qulf) turi
Osma qulflash uchun qulflash tizimi
Mahsulotni ishlatish shartlari
1. Suriluvchi eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik ko‘rikdan o‘tkazish va xizmat ko‘rsatish tavsiya etiladi.
2. Eshiklarni qo‘lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.
3. Eshiklarni zarbaga uchratmang va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmaylik.
4. Eshiklarni ochish va yopish jarayonida o‘tkazish joyida ortiqcha buyumlar bo‘lmasligiga e'tibor bering.
5. Eshiklarni ochish va yopish vaqtida o‘tkazish joyida bo‘lish taqiqlanadi, chunki bu jarayon jarohatlanishga olib kelishi mumkin.
Qadoqlash
Упаковка в дерево
Характеристики упаковки
Ширина, мм
Polotno kengligiga bog‘liq
Длина, мм
Polotno balandligiga bog‘liq
Qo‘shimcha tavsif
Sovutiladigan xonalar uchun suriluvchi eshiklar yuqori darajadagi ta'mirlanish imkoniyatiga ega. Agar konstruktsiyaning biror elementi nosoz bo‘lsa, uni butunlay mahsulotni almashtirmasdan, qisqa muddat ichida o‘zgartirish mumkin.
O'rnatish
Montaj usullari
Nakaladnoy montaj tashqaridan joylashgan xonada, to‘lagining chap tomonga siljishi bilan.
Nakaladnoy montaj tashqaridan joylashgan xonada, to‘lagining o‘ng tomonga siljishi bilan.
Bino qurilishi uchun tayyorgarlik
Barcha o‘lchovlar ichki xonada amalga oshiriladi. Har bir o‘lchovni kamida uchta turli nuqtada o‘lchash kerak, noto‘g‘ri o‘lchovlardan saqlanish uchun.
H – proyemning balandligi (poldan proyemning yuqori qismigacha bo‘lgan masofa).
B – proyemning kengligi (chap tomondan o‘ng tomonga proyemning chetiga bo‘lgan masofa).
h1 – pritoloka (proyemning yuqori qismidan to‘siqqa bo‘lgan masofa).
b1/b2 – chap/o‘ng yon tomondagi masofa (mos ravishda proyemning chap yoki o‘ng chetidan to‘siqqa bo‘lgan masofa).
H va B (proyemning balandligi va kengligi) o‘lchovlari bo‘yicha yakuniy o‘lchov eng katta qiymatni tashkil etadi, h1, b1, b2 o‘lchovlari bo‘yicha esa eng kichik qiymatni qabul qilish kerak. Devorlarning darajasi farqi 3 mm dan ortiq bo‘lmasligi, proyemning diagonallari orasidagi farq esa 5 mm dan ortiq bo‘lmasligi kerak.
Kafolat majburiyatlari
Mijozga DoorHan konserni tomonidan ishlab chiqarilgan «IDS seriyasidagi sovutiladigan xonalar uchun suriluvchi eshik» mahsuloti bo‘yicha 1 yil muddatga kafolat taqdim etiladi, ushbu muddat mahsulotni sotib olgan kundan boshlab hisoblanadi.
Hujjatlar
Ko'rsatmalar
ISODOOR IDS1 surma eshiklarini o'rnatish bo'yicha ko'rsatmalar
