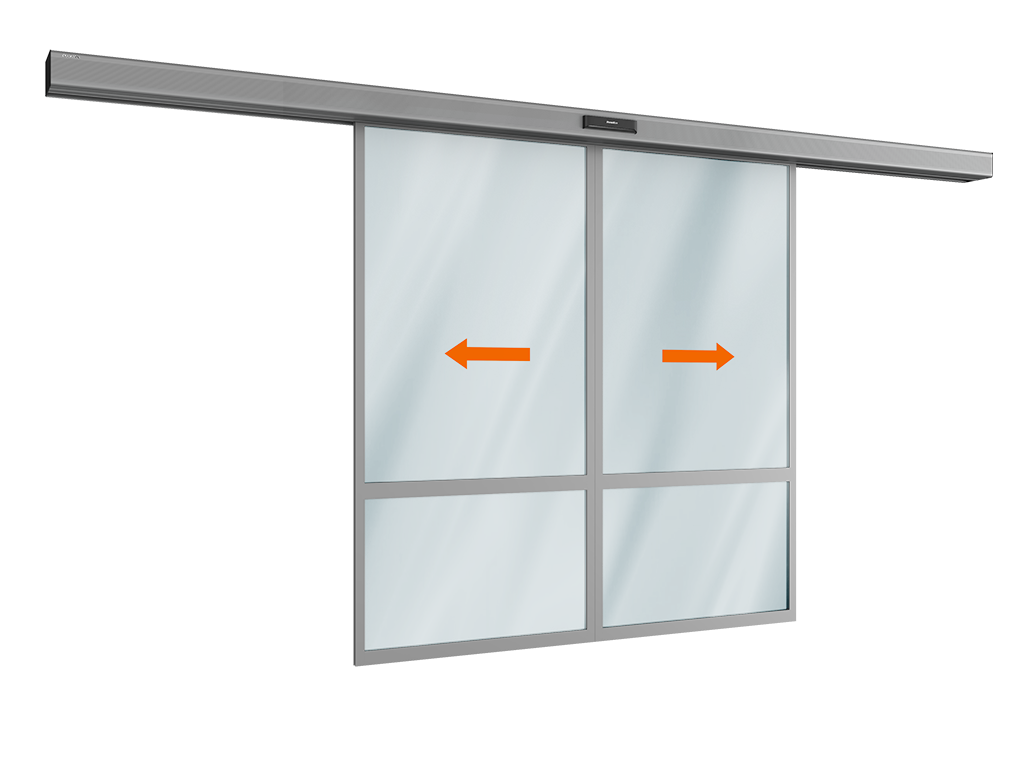

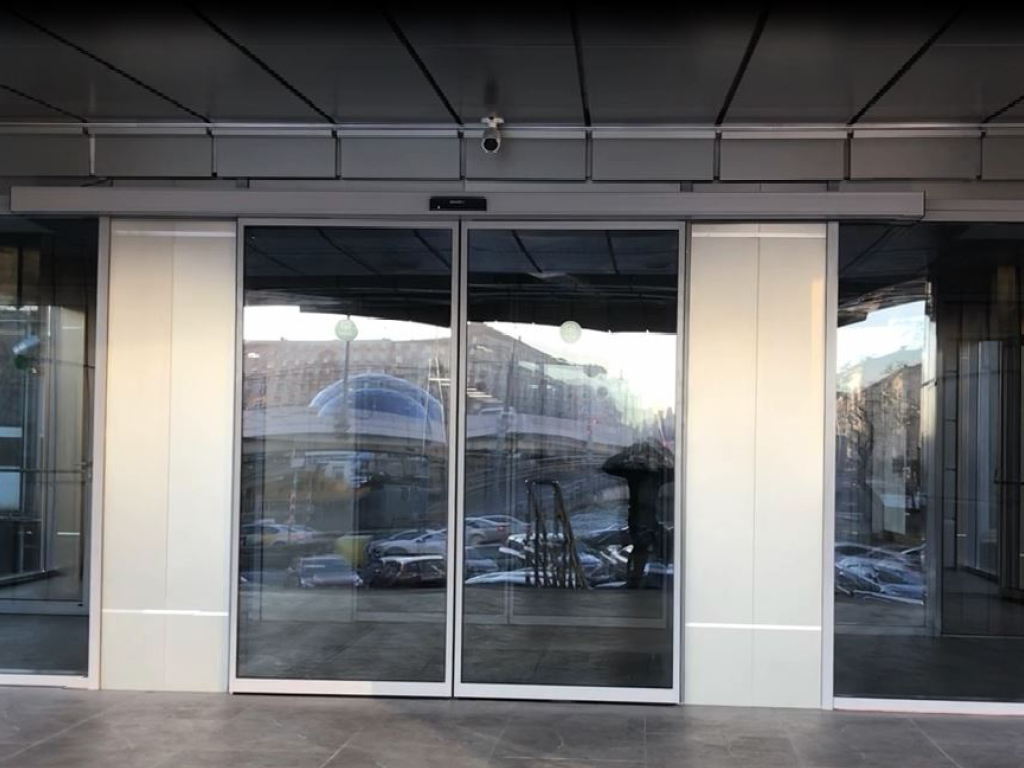

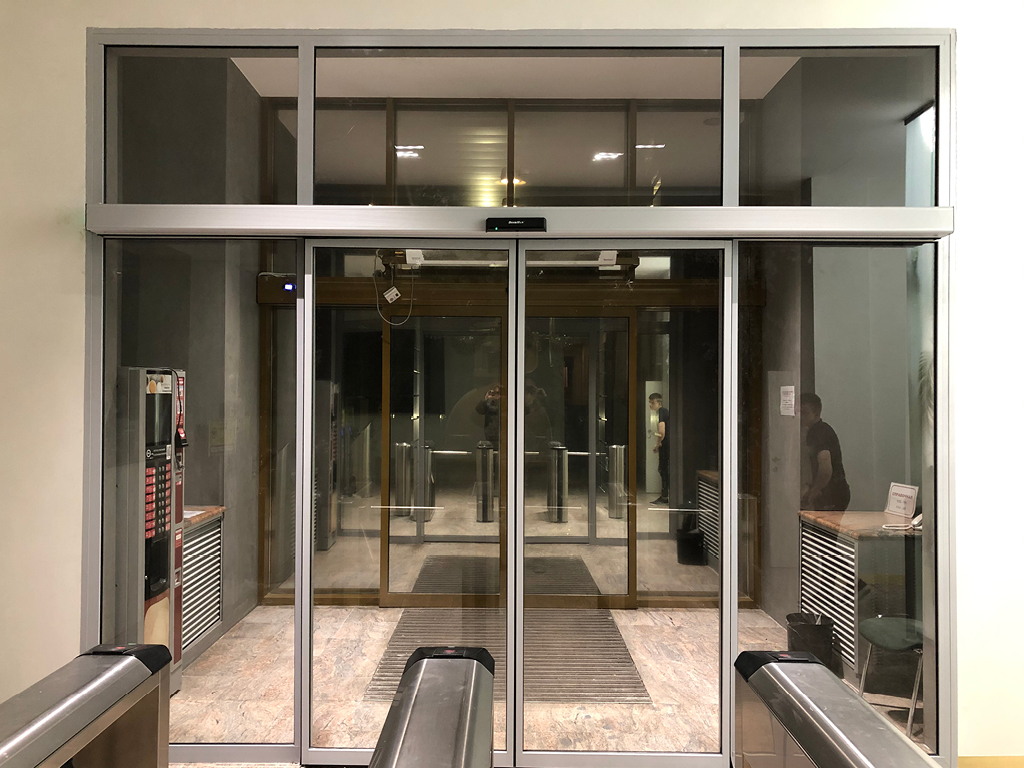

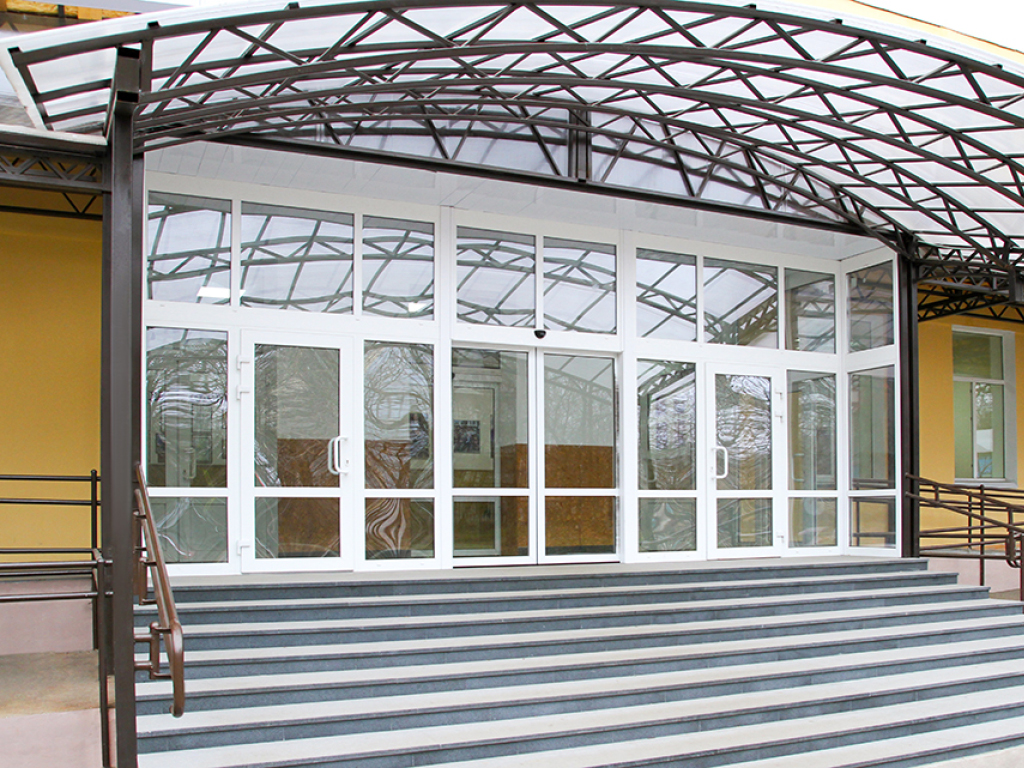

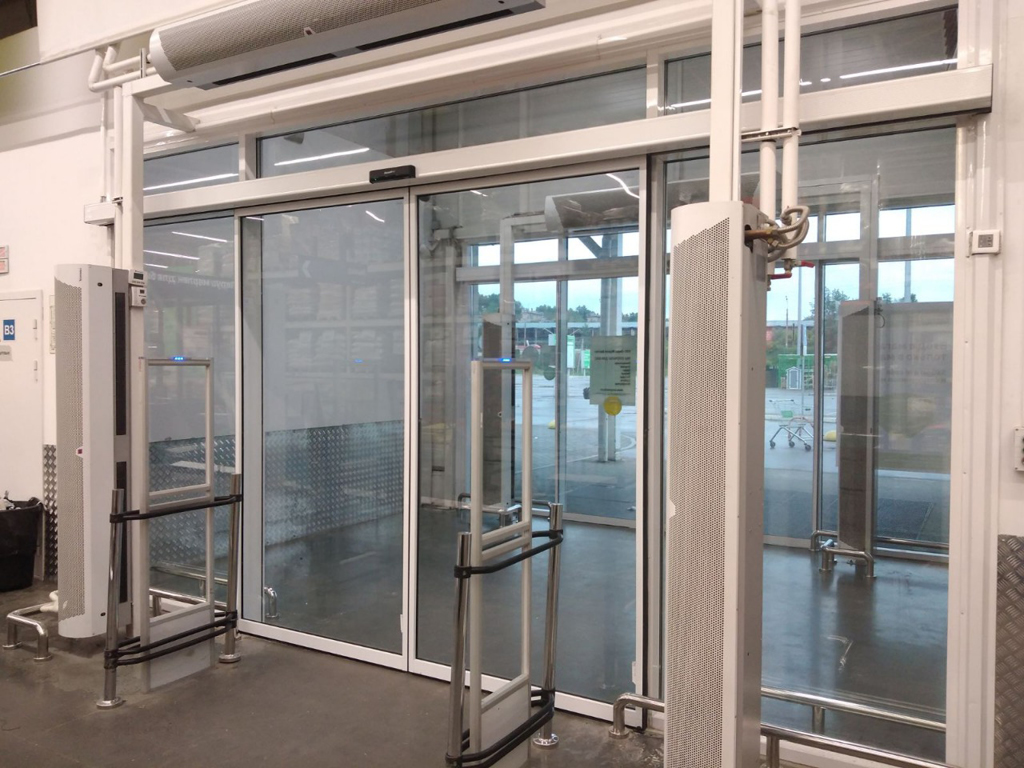

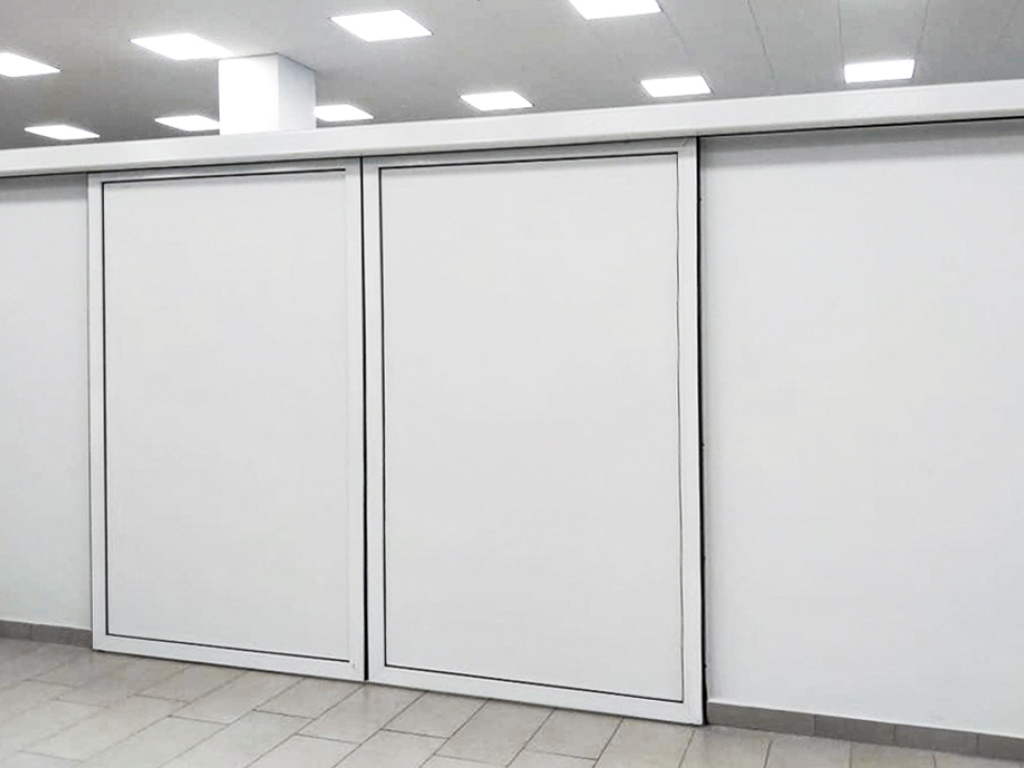

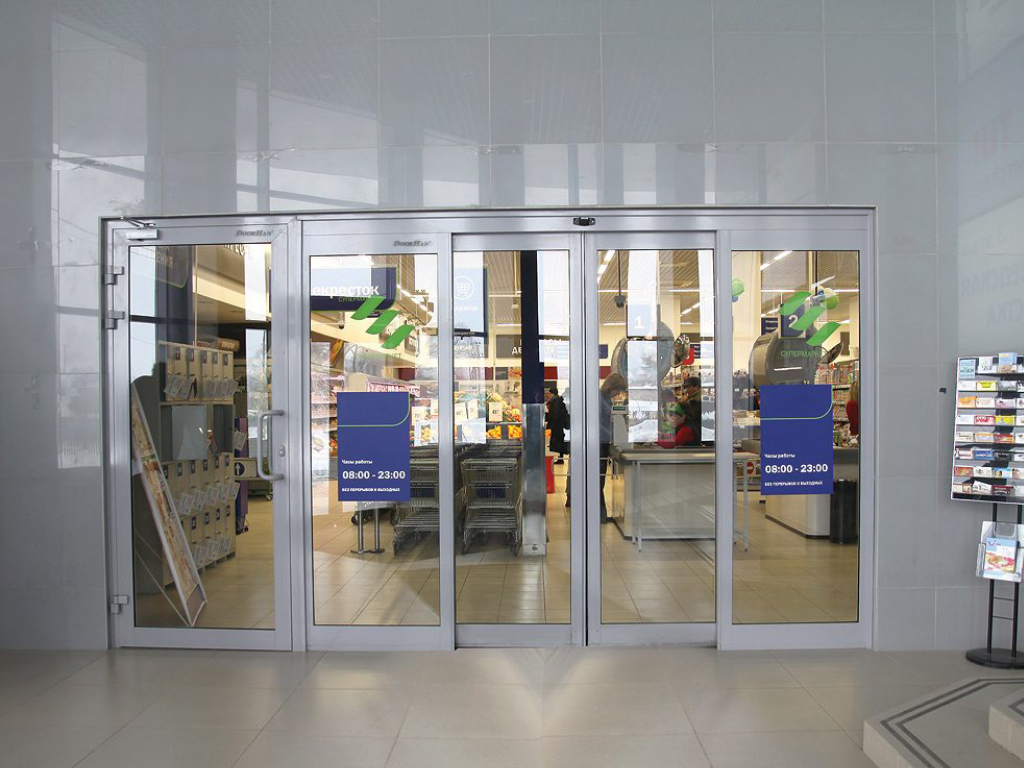

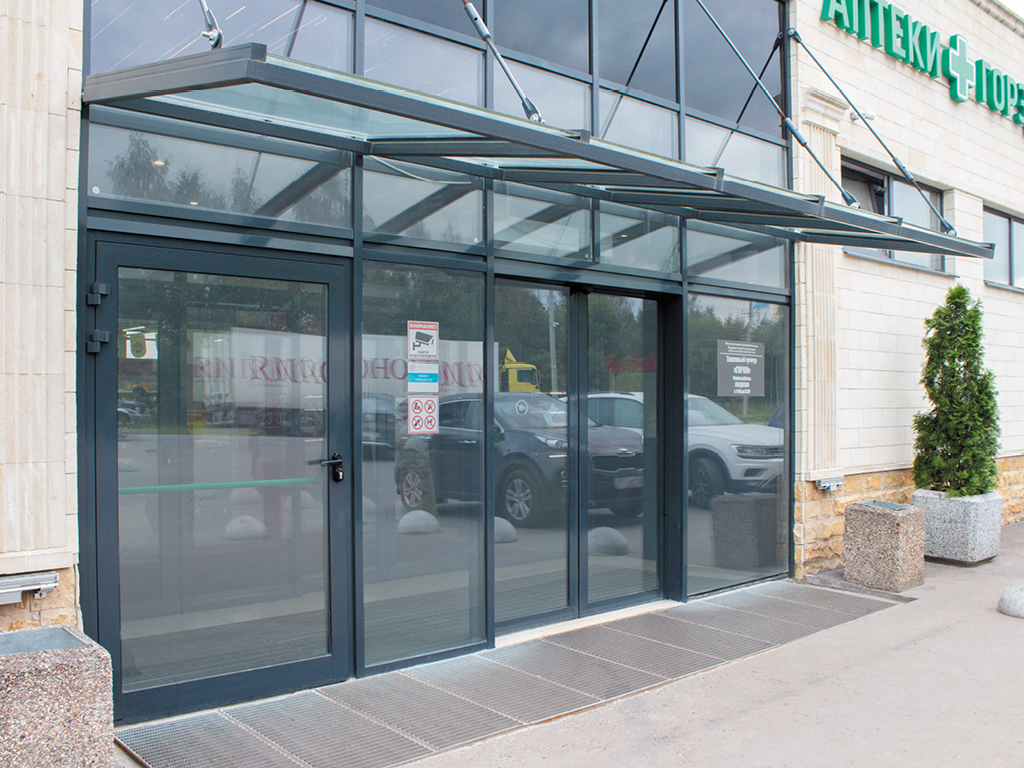

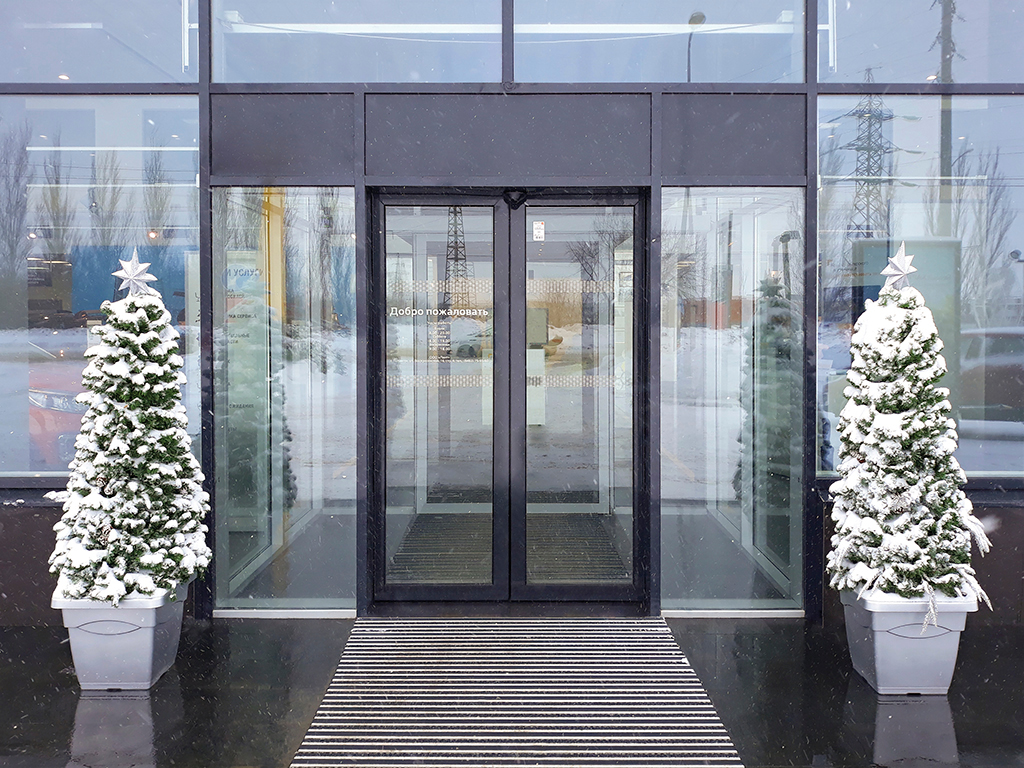

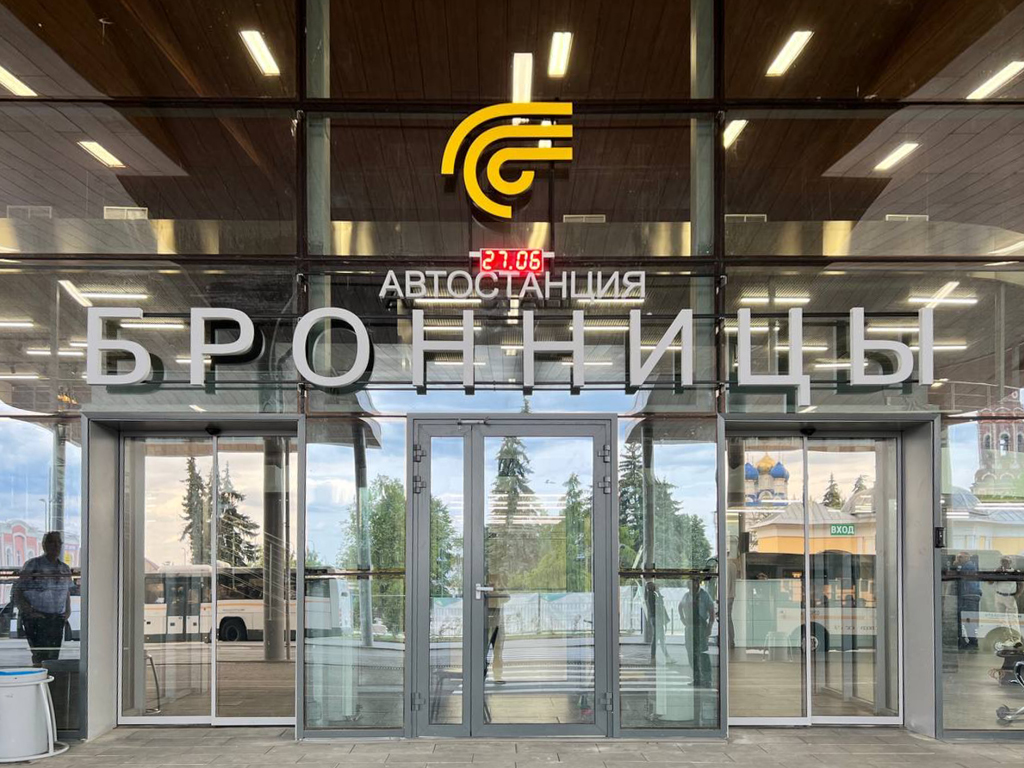

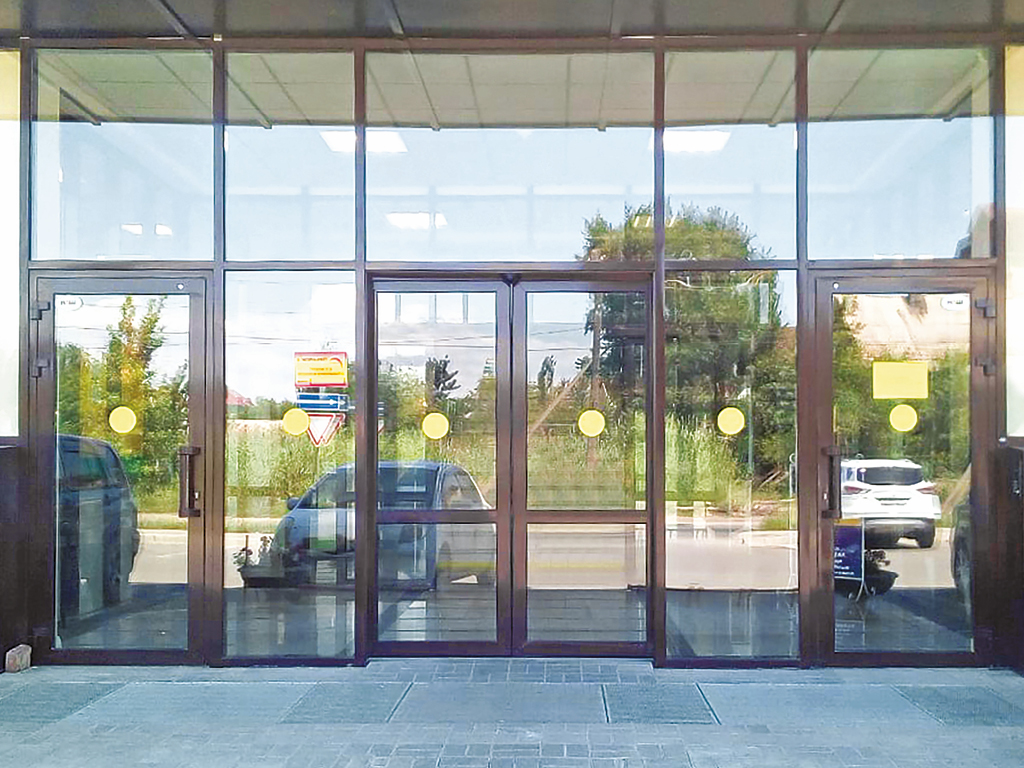

Yengil (Light) profilli 2 tabaqali avtomatik eshik

Odamlar oqimi yuqori bo'lgan tijorat ob'ektlarining mutlaq ko'pchiligi — supermarketlar va biznes-markazlardan tortib kasalxonalar va transport tugunlarigacha — kirish zonasi uchun ishonchli, tez va vaqt sinovidan o'tgan yechimni talab qiladi. DoorHan konserni ikkita harakatlanuvchi va ikkita harakatsiz stvorkali klassik avtomatik surilma eshiklar to'plamini taqdim etadi. Bu sanoatdagi "oltin standart" bo'lgan va maksimal o'tkazuvchanlik hamda uzoq muddatlilikni ta'minlaydigan bozordagi eng talabgir va universal konfiguratsiyadir.

Intensiv oqimlar uchun samaradorlik va tezlik. Ikki markaziy stvorka ikki yon harakatsiz panellar orqasiga silliq va tez suriladigan konstruksiya ikki tomonlama harakatni tashkil etish uchun optimaldir. U eng keng va qulay o'tishni ta'minlaydi, tig'iz yuklamalarni osongina yengadi. Butun tizim ishonchli va sokin AD-SP privodi asosida ishlaydi, u kirish mantig'ini kun vaqti va oqim zichligiga qarab moslashuvchan sozlash imkonini beruvchi olti ish rejimiga ega (avtomatik, "faqat kirish/chiqish", "qishki", "ochiq" va h.k.).

Tez yig'ish va estetika uchun muhandislik yechimlari. Biz har bir detalni montaj oson bo'lishi va natija benuqson bo'lishi uchun o'ylab chiqdik:

Noyob mexanik birikma: Ushbu firma texnologiyasi stvorkalarni to'g'ridan-to'g'ri ob'ektda analoglarga qaraganda ancha tezroq yig'ish imkonini beradi, bu umumiy montaj muddatlari va narxini qisqartiradi.
Ko'proq yorug'lik va zamonaviy ko'rinish: Mexanik birikma tufayli biz ramka profillarini yupqaroq va nafisroq qilishga muvaffaq bo'ldik. Bu yorug'lik tushadigan qismni kengaytiradi (oynalangan maydonni), kirishni yorug'roq, "havodorroq" va mehmondo'st qiladi.
Har qanday iqlimga moslashuvchanlik: Siz ichki xonalar uchun zarbaga chidamli chiniqtirilgan oynadan (8-9 mm) yoki binoda mikroiqlimni saqlash uchun ko'cha kirishlari uchun issiq energiya tejaydigan shisha paketdan (24 mm) to'ldirishni tanlashingiz mumkin.

Jozibador narx va to'liq komplektatsiya. Profil tizimini optimallashtirish va metall sig'imini kamaytirish tufayli biz sifat va ishonchlilikka zarar yetkazmasdan bozorda eng jozibador narxlardan biriga erishdik. Biz montajga tayyor to'liq jihozlangan tizimni yetkazib beramiz: dvigatel va kontrollerdan tortib harakat va xavfsizlik datchiklarigacha. Bu barcha komponentlarning 100% mosligini kafolatlaydi. Mahsulotimizga bo'lgan ishonchimiz butun tizimga ikki yillik kafolat bilan tasdiqlangan. DoorHan'ni tanlab, siz biznesingiz uchun eng ommabop, ishonchli va iqtisodiy jihatdan foydali yechimni tanlaysiz.

Qo'llanilish sohasi:

Savdo va biznes markazlari

Xususiy sektor

Montaj bilan buyurtma qilish

Afzalliklar

1. Funksionallik

Mahsulotni olti rejimda ekspluatatsiya qilish imkoni odamlar o‘tishini tashkil etish bo‘yicha har qanday vazifani hal qilishga imkon beradi.

2. Kanot to‘ldirishi turli-xiligi

Kanotni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm shishali paket bilan to‘ldirish imkoniyati.

3. Oson yig‘ish

Unikal quruq xamir ulanishi kanotlarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘likni o‘tkazish masofasini oshirishga imkon beradi.

4. Konstruktsiyalar va mahsulotlar sinflarining xilma-xilligi

Afzallik, har qanday o‘ram uchun optimal konstruktsiyani tanlash imkonini beradi: ustunsiz va devorsiz, cheklangan (yeterli bo‘lmagan) devor kengligi, hamda boshqa chiqishlar mavjud bo‘lmagan hollarda.

5. Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

1. Funksionallik

Mahsulotni olti rejimda ekspluatatsiya qilish imkoni odamlar o‘tishini tashkil etish bo‘yicha har qanday vazifani hal qilishga imkon beradi.

2. Kanot to‘ldirishi turli-xiligi

Kanotni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm shishali paket bilan to‘ldirish imkoniyati.

3. Oson yig‘ish

Unikal quruq xamir ulanishi kanotlarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘likni o‘tkazish masofasini oshirishga imkon beradi.

4. Konstruktsiyalar va mahsulotlar sinflarining xilma-xilligi

5. Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Dizayn

To‘ldirish dizayni

Standart ranglar

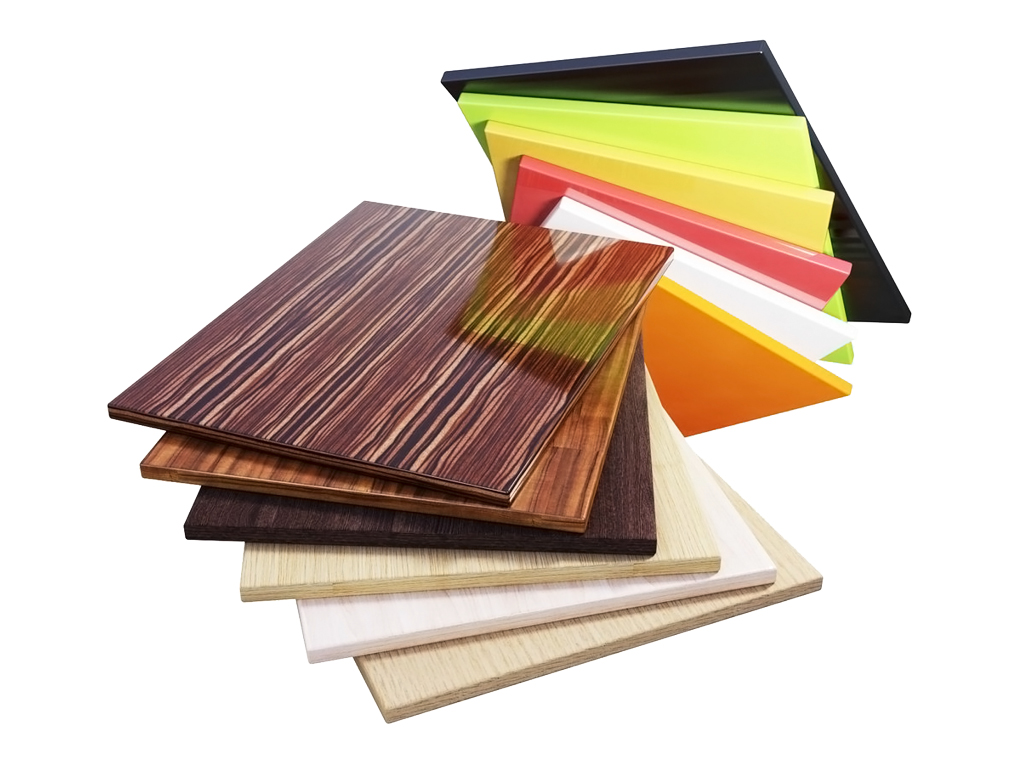

Kanotlarning ikki tomondan bo‘yashining mavjudligi. Har qanday turdagi to‘ldirish, qalinligi 8, 9 va 24 mm

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

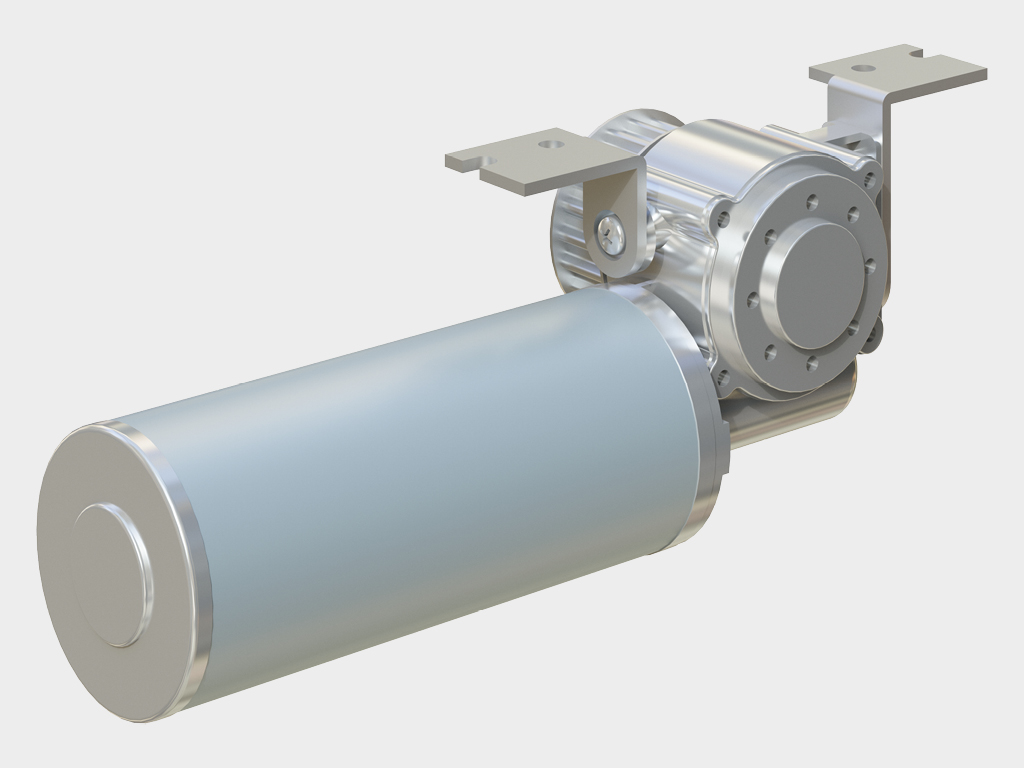

Elektr motor (art. AD-01SP)

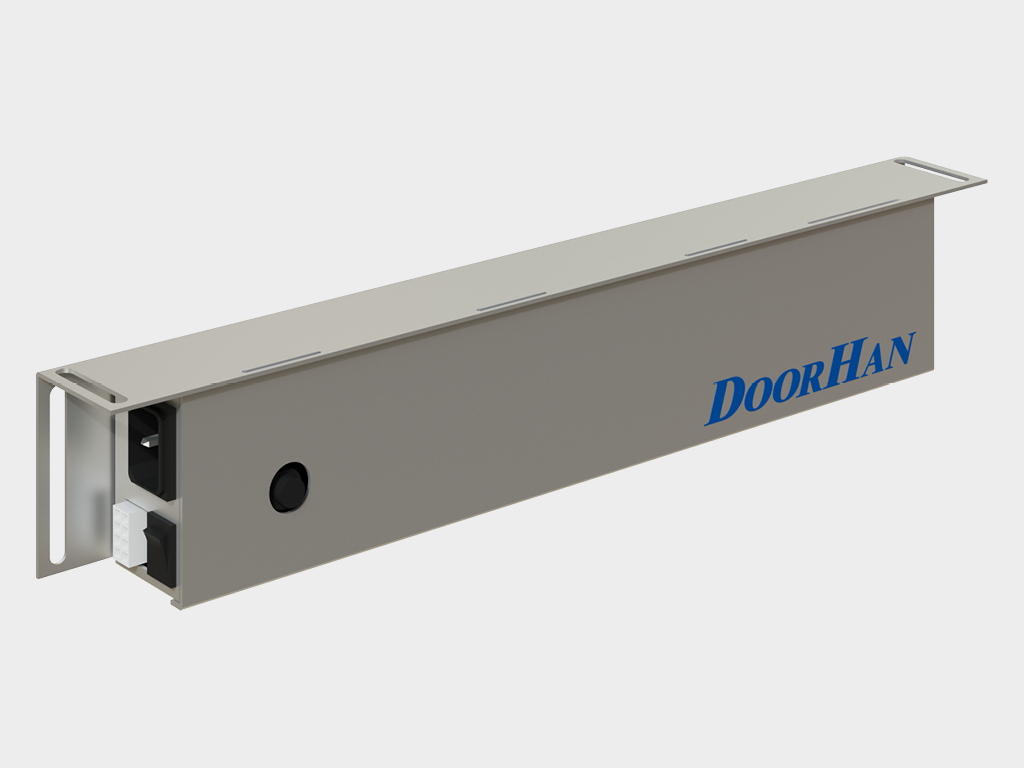

Kontroller (art. AD-03SP)

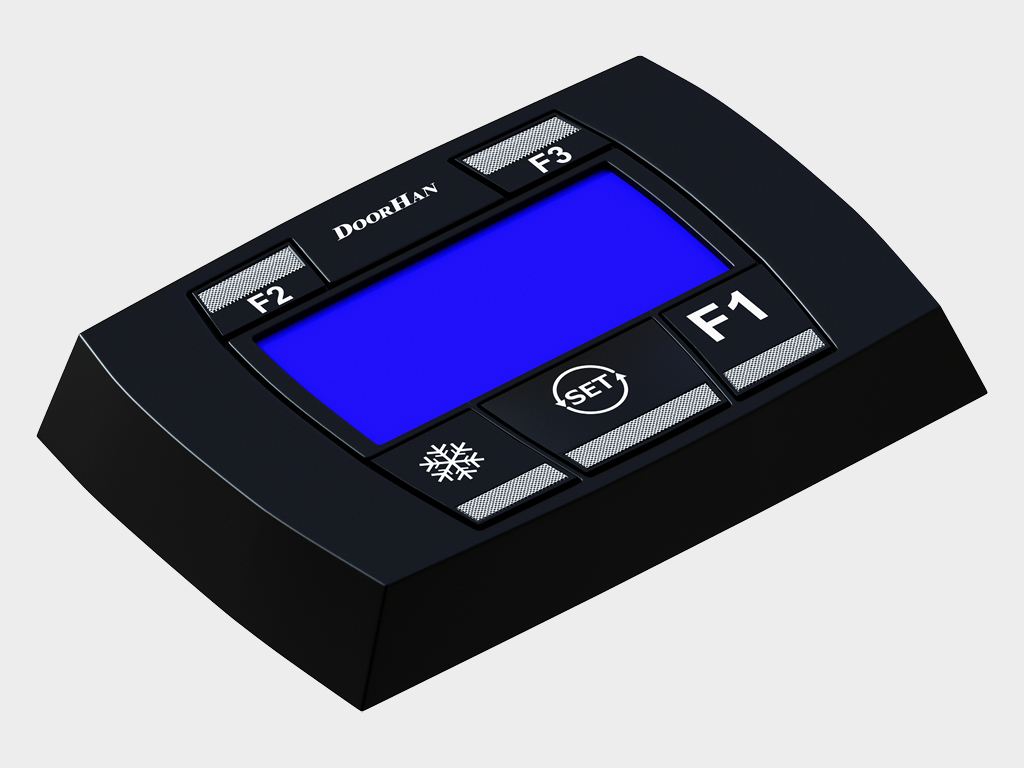

Rejimlarni o‘zgartirish tugmasi ekran bilan (art. AD-08SP)

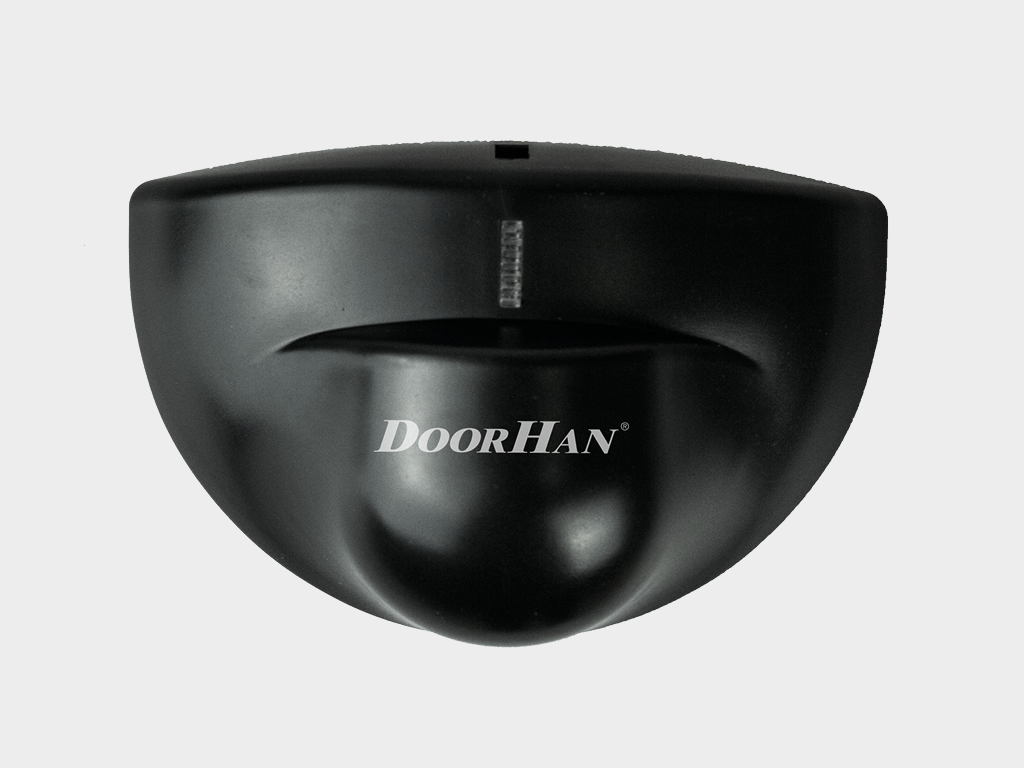

Harakat sensori (art. AD-06, 1 dona)

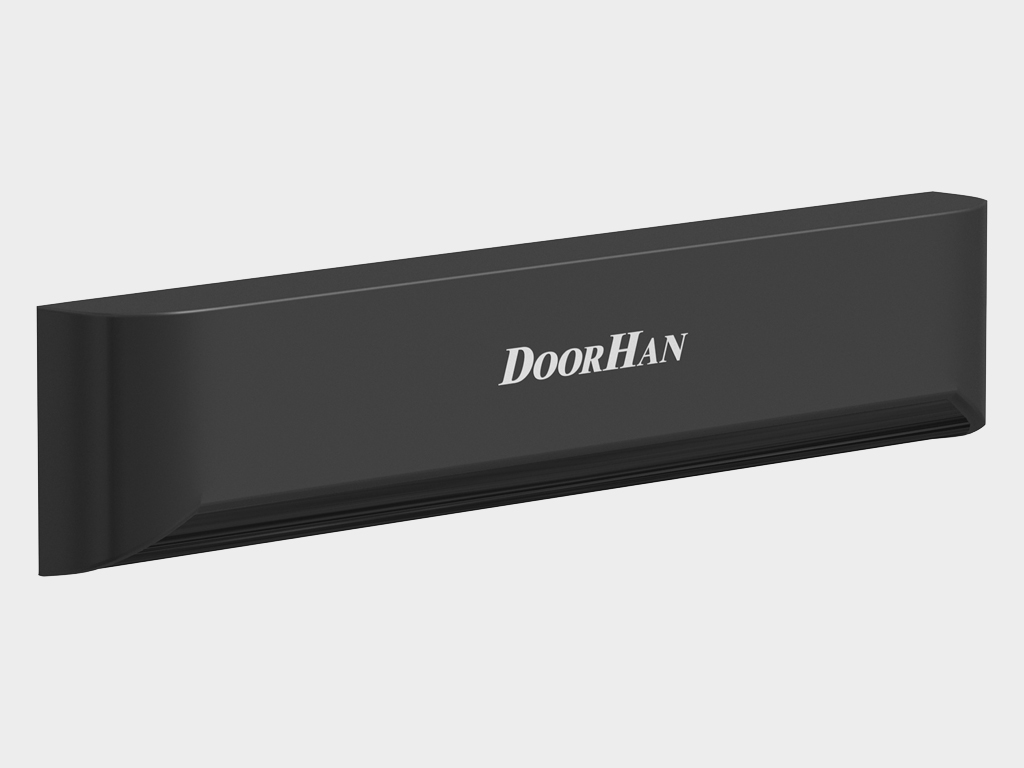

Kompleks harakat va xavfsizlik sensori (art. AD-34, 1 dona)

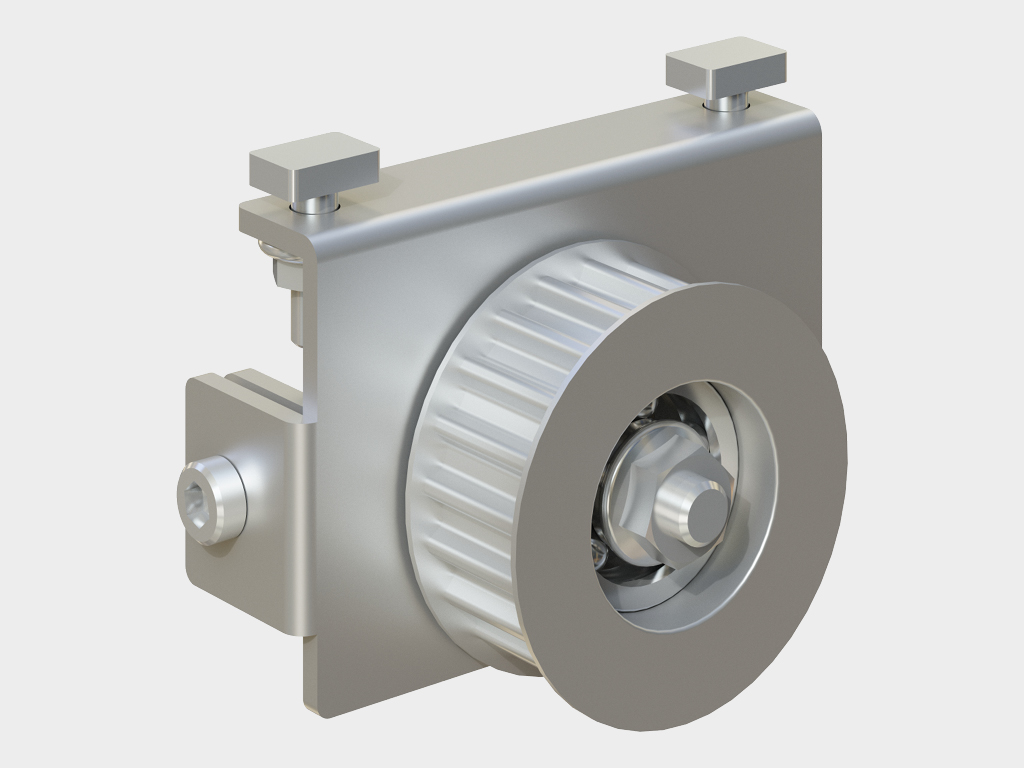

Tortish roliki (art. AD-14SP, 1 dona)

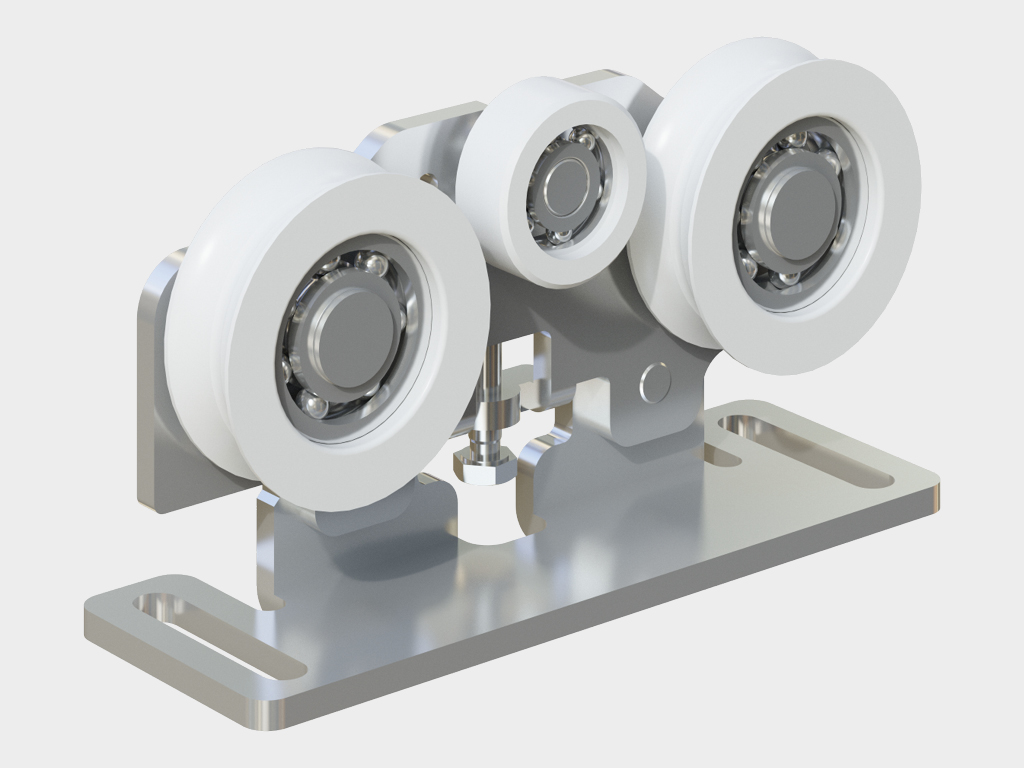

Karetka komplekti (art. AD-15SP, 4 dona) AD-SP drayvda

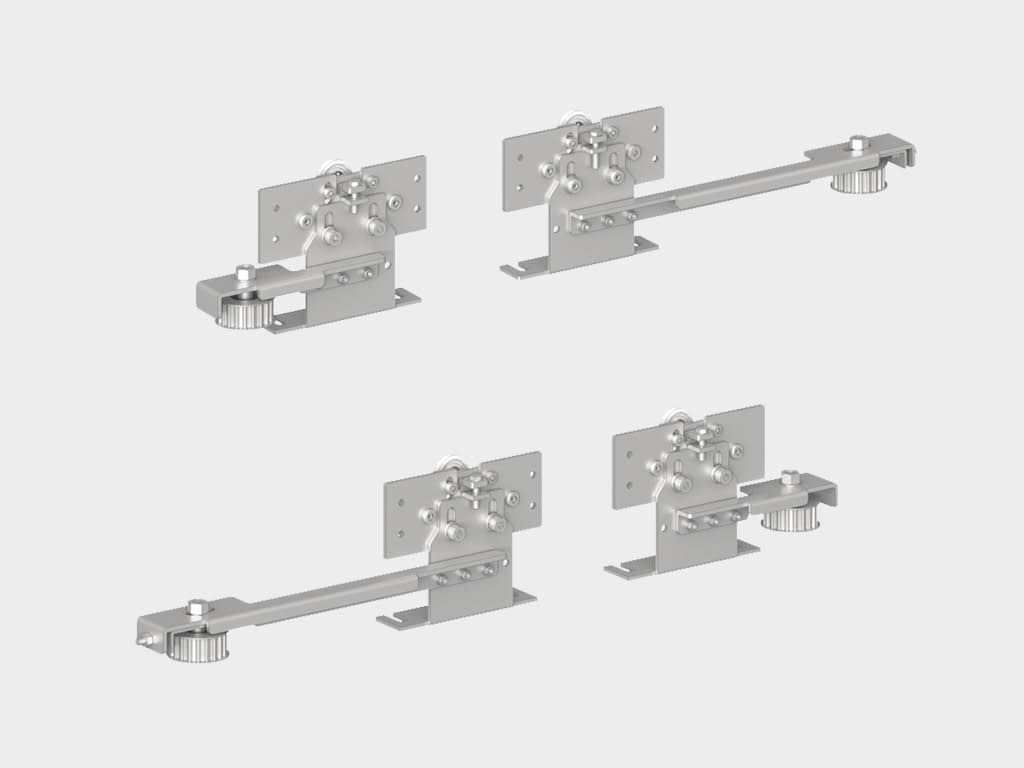

* Karetka komplekti (4 dona) tashqi kanotlar uchun AD-SP-TELESCOPE drayvda

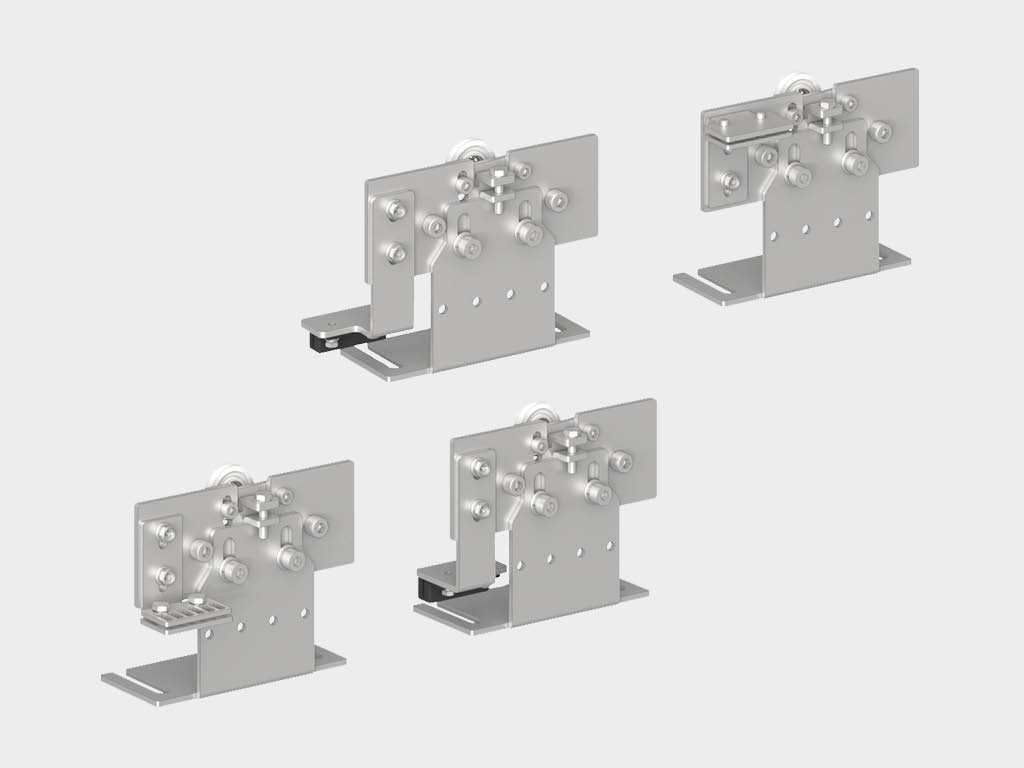

* Karetka komplekti (4 dona) ichki kanotlar uchun AD-SP-TELESCOPE drayvda

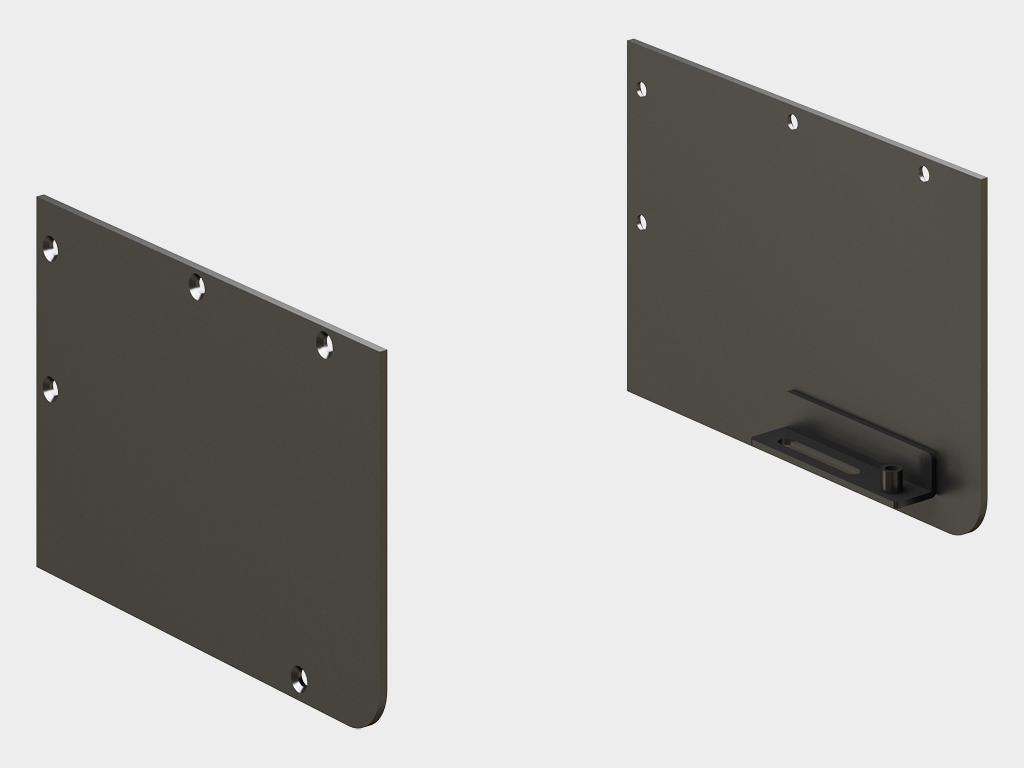

AD-SP/ * da (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE da qutining yon qopqoqlari to'plami (art. AD-16SP, 2 dona.)

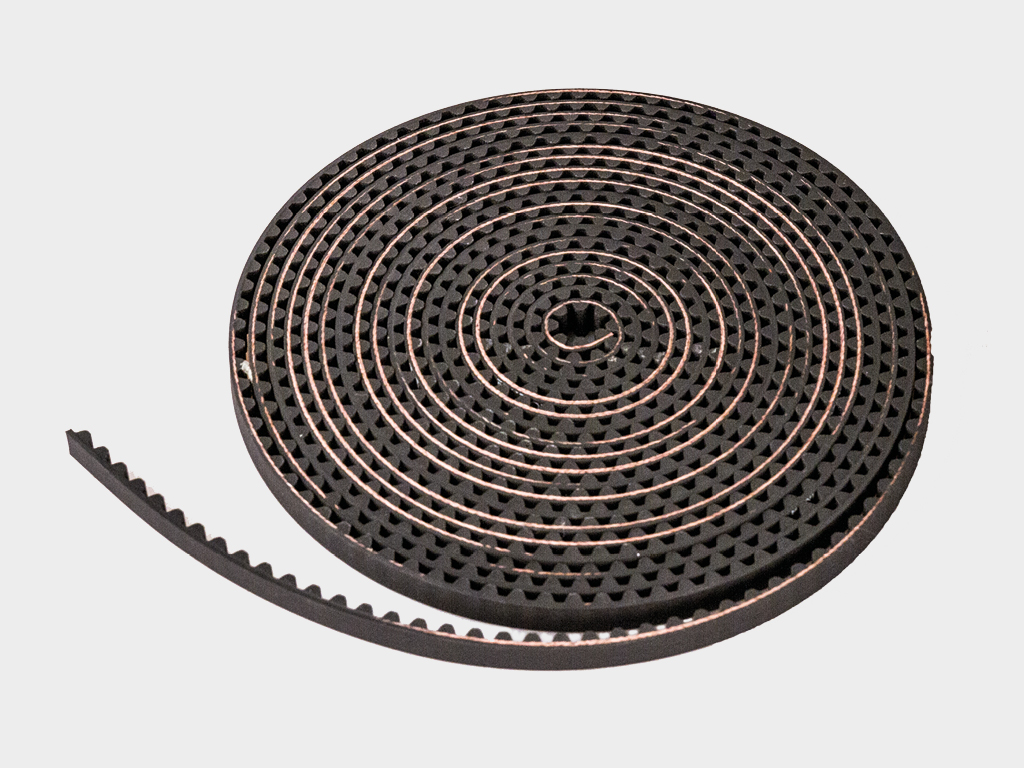

Drayv kamar (art. AD-17, 11 m)

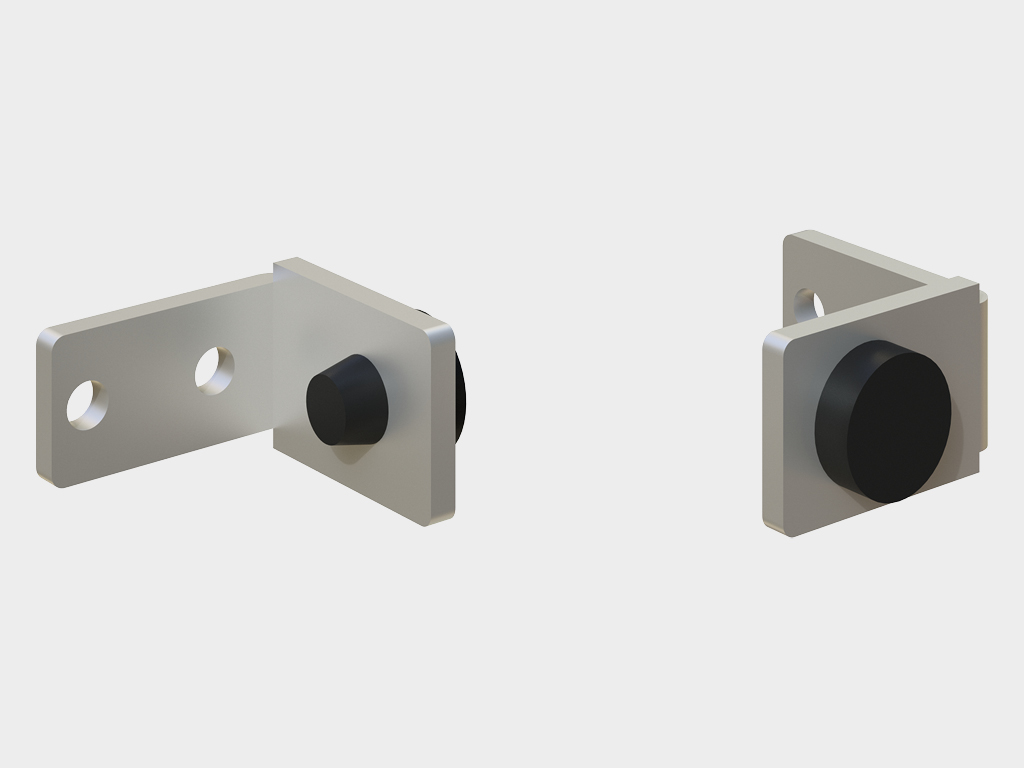

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP drayvda

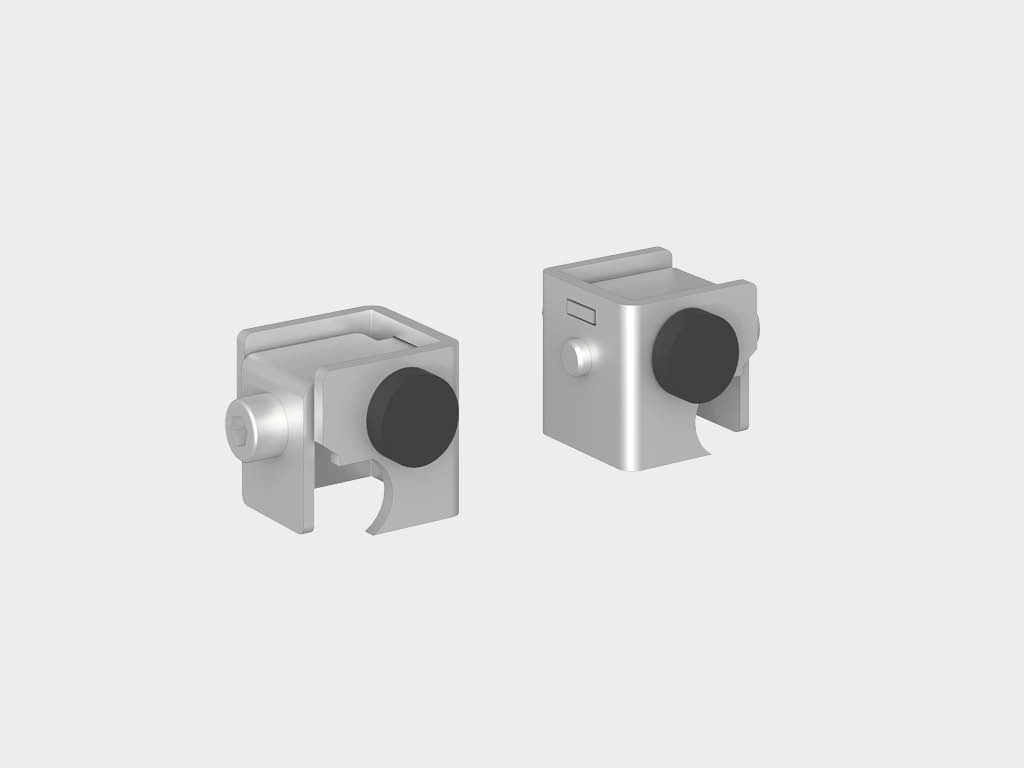

* Stoporlar komplekti (2 dona) AD-SP-TELESCOPE drayvda

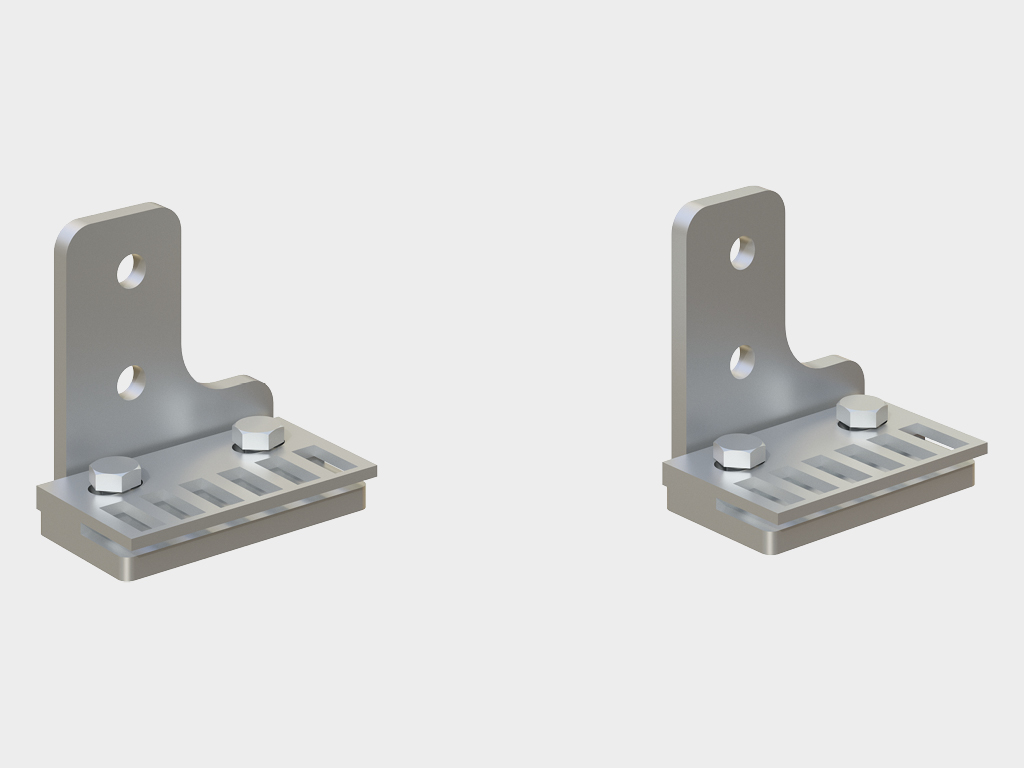

Kamar tutgichlari komplekti (art. AD-20SP, 2 dona)

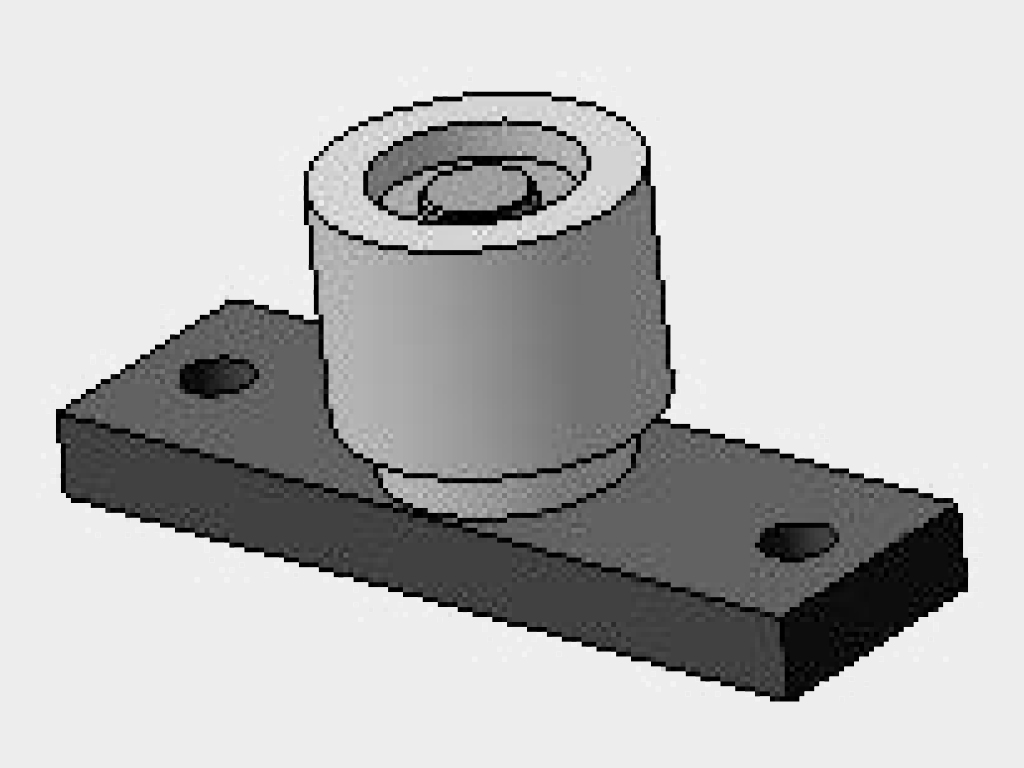

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

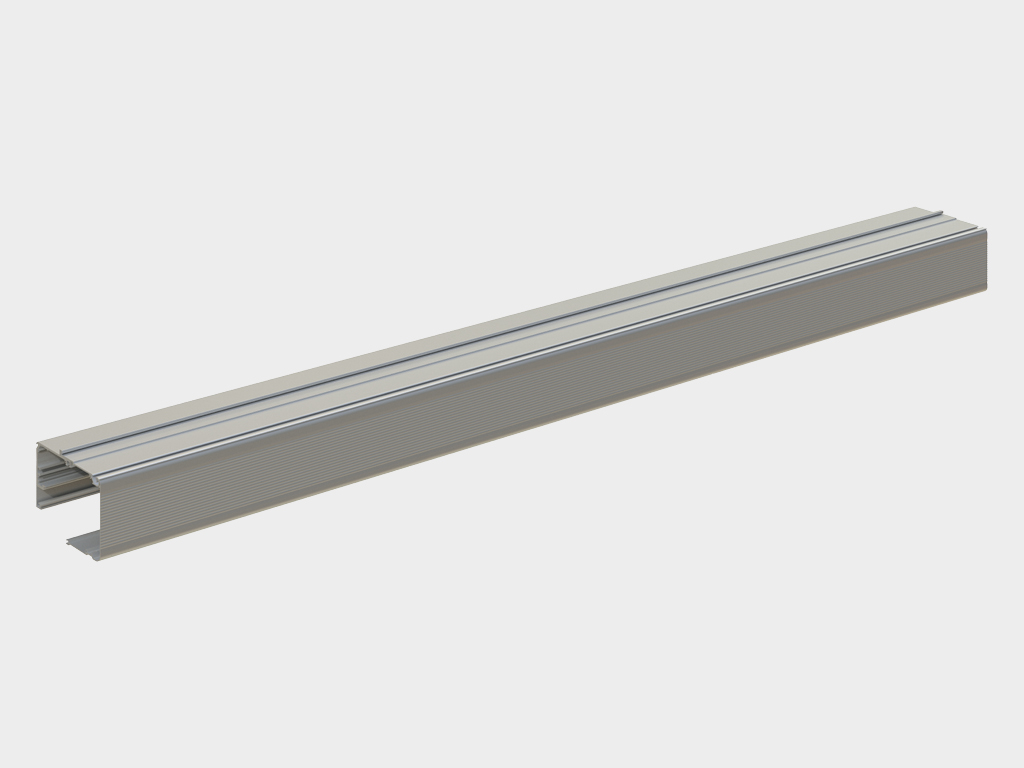

Quti qopqog‘i bilan (art. AHDS35 2009, 2011, 2012) AD-SP drayv uchun / *(art. AHDS35 2019-2023) AD-SP-TELESCOPE drayv uchun

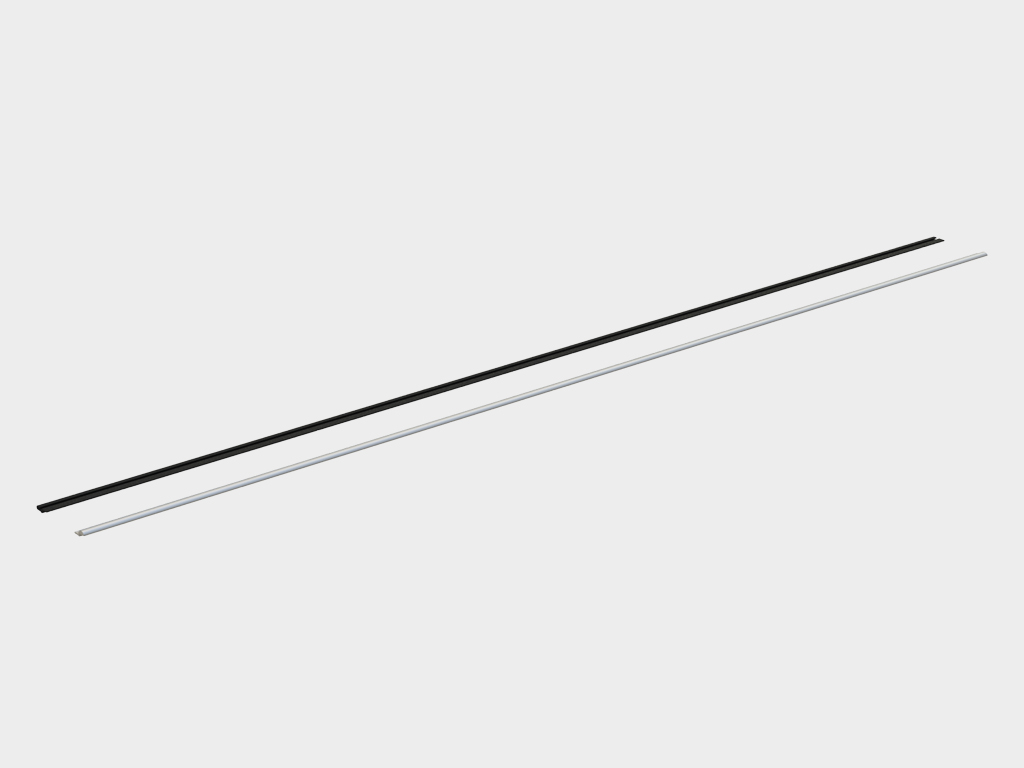

Rel’s bilan qoplama (art. AHDS35 2010 c AD-29) AD-SP drayv uchun / *(art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drayv uchun

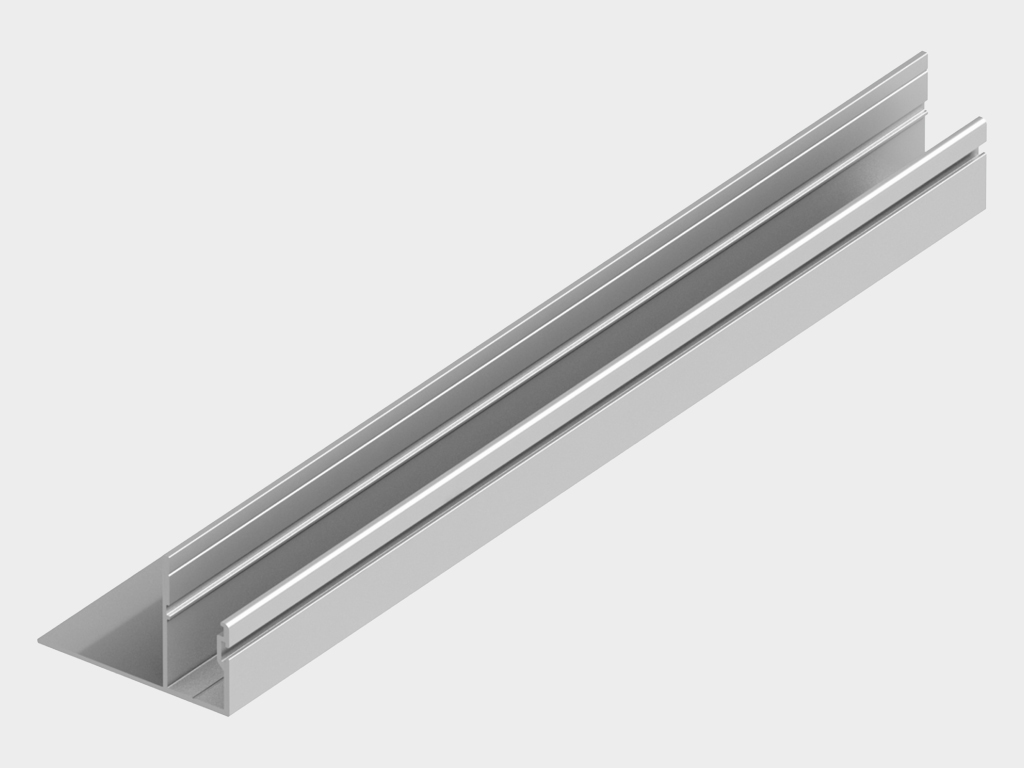

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

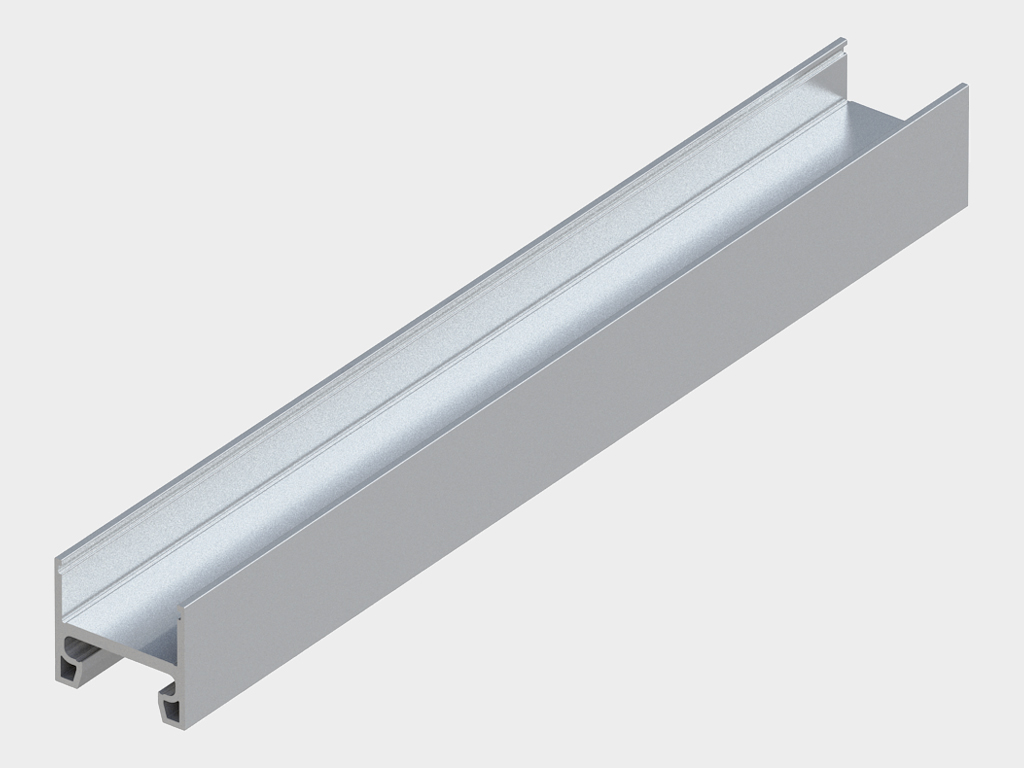

Vertikal kanot profili, uchida 30 × 35 mm kesish bilan (art. AHDS35 0106.FREZ)

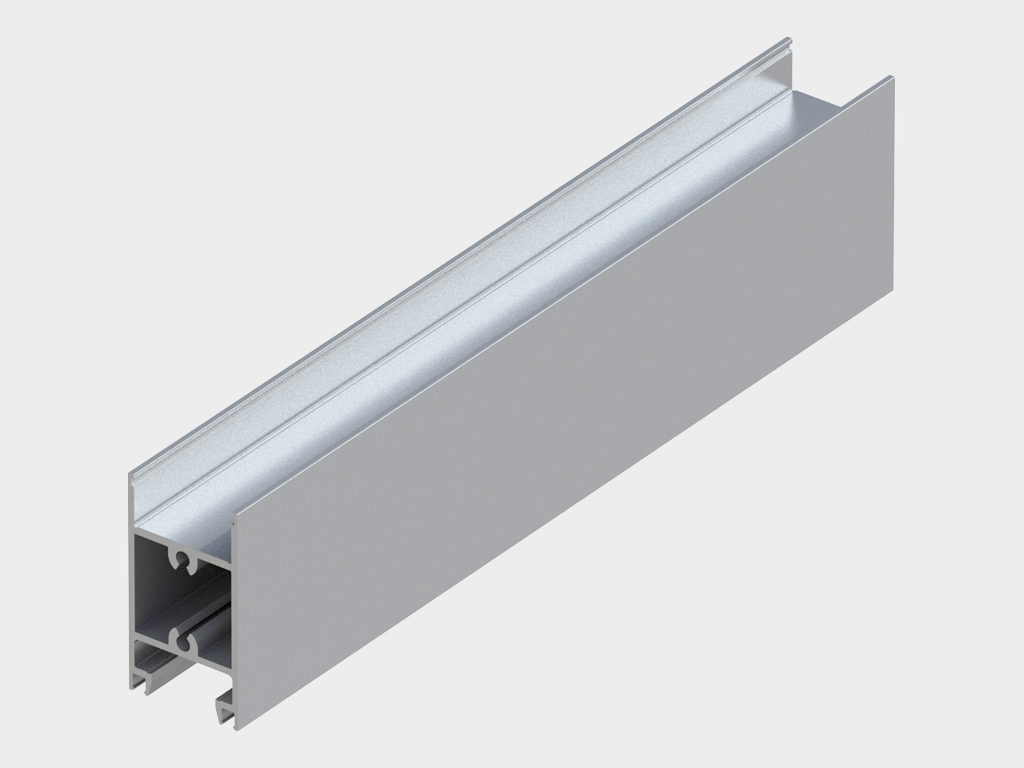

Gorizontal kanot profili 64 × 35 mm (art. AHDS35 0108)

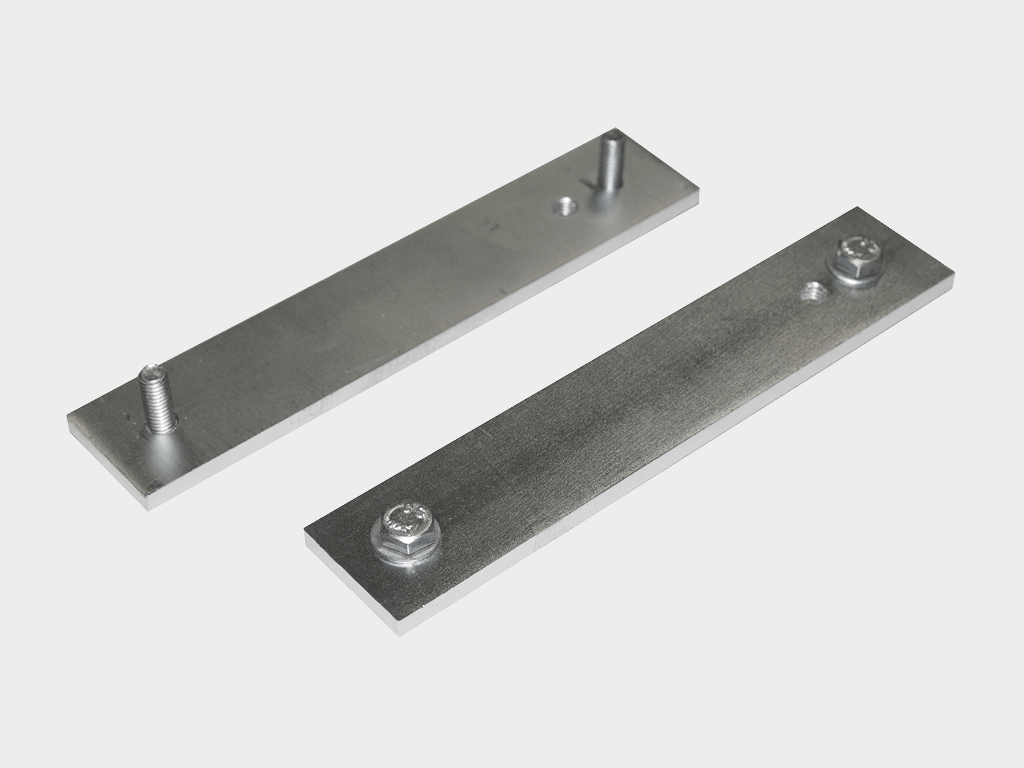

Zakladniy plastinkalar komplekti (art. AD-100KIT, 2 ta komplekt)

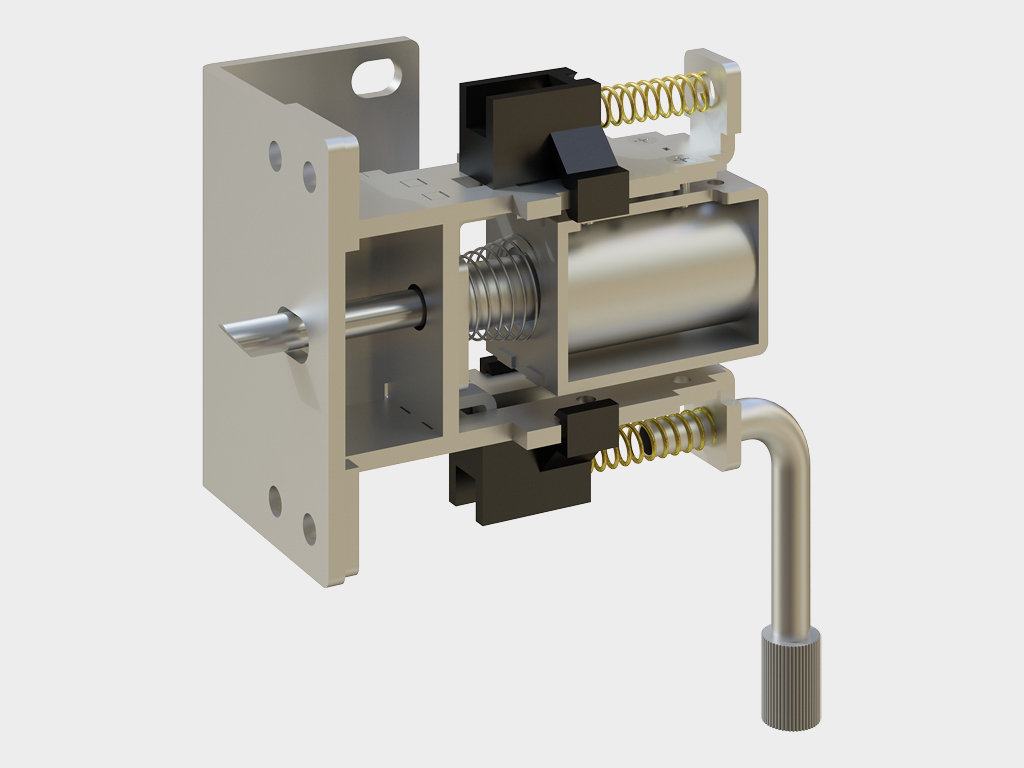

AD-07SP — elektromexanik qulflar AD-SP drayv uchun, noqonuniy kirishdan ishonchli himoya ta’minlaydi / *(art. AD-07SPTEL) AD-SP-TELESCOPE drayv uchun

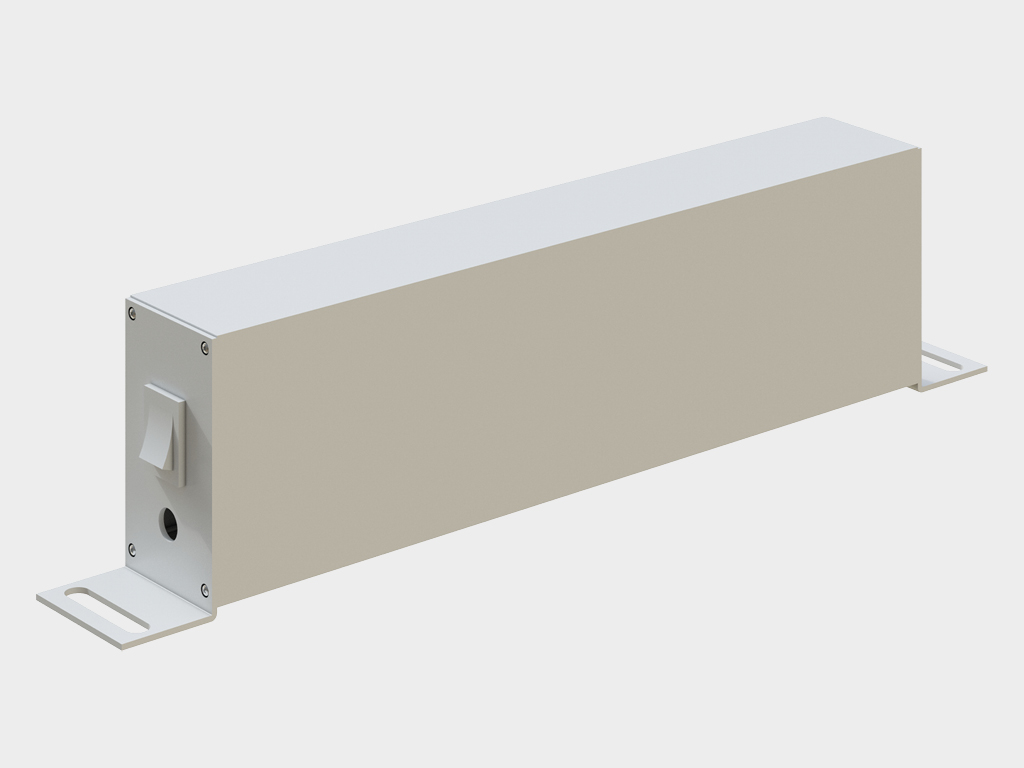

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), eshikka tashqi energiya ta’minoti bo‘lmagan holda 15–30 daqiqa (170 tsikl) davomida uzluksiz ishlashni ta’minlaydi

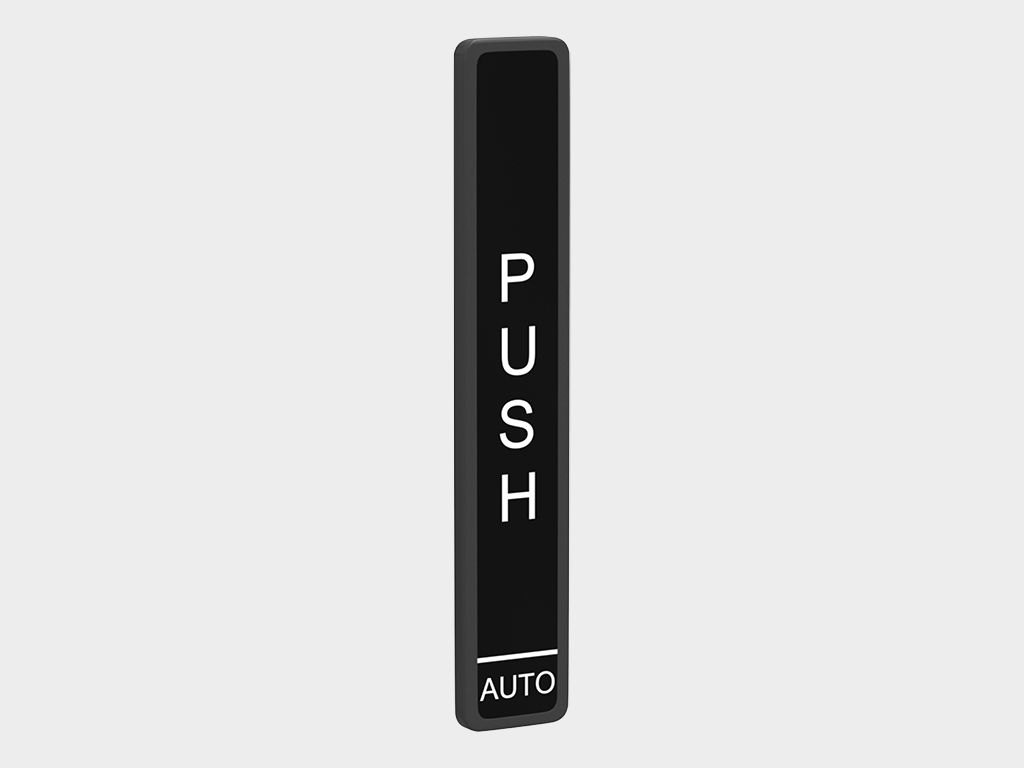

AD-30 — simsiz (elbow) PUSH tugmasi. Harakat sensori o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmaga bosish orqali eshikni ochish)

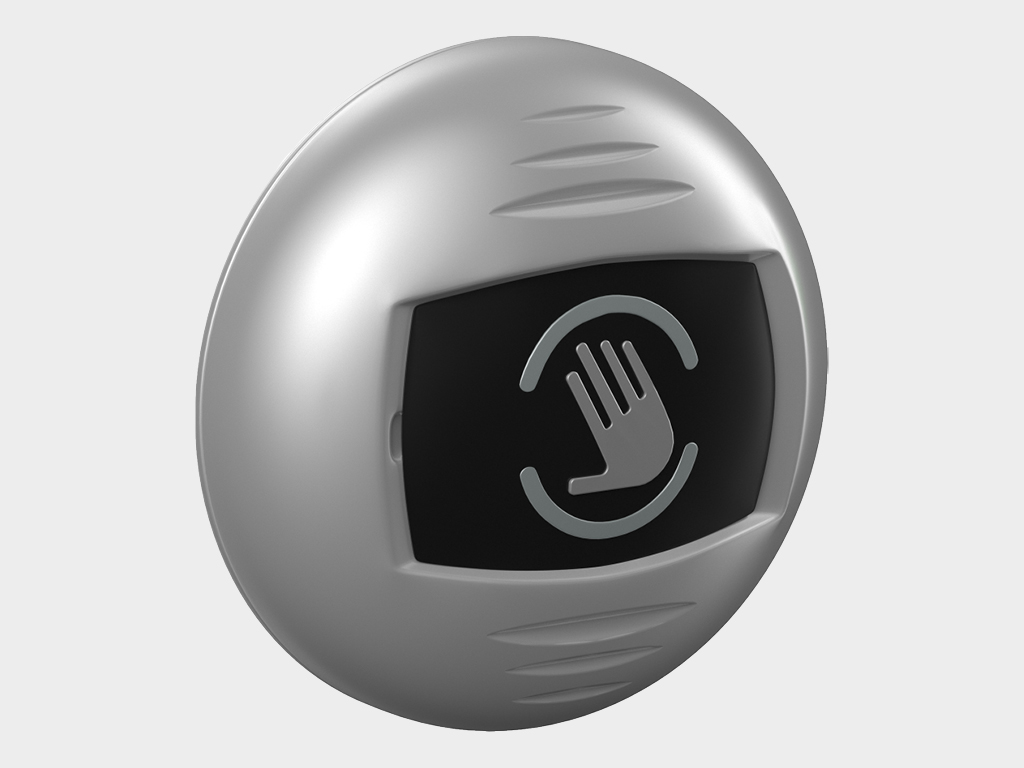

AD-31 — bekontakt infratovush tugmasi. Harakat sensori o‘rniga eshikni qo‘l bilan bekontakt boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

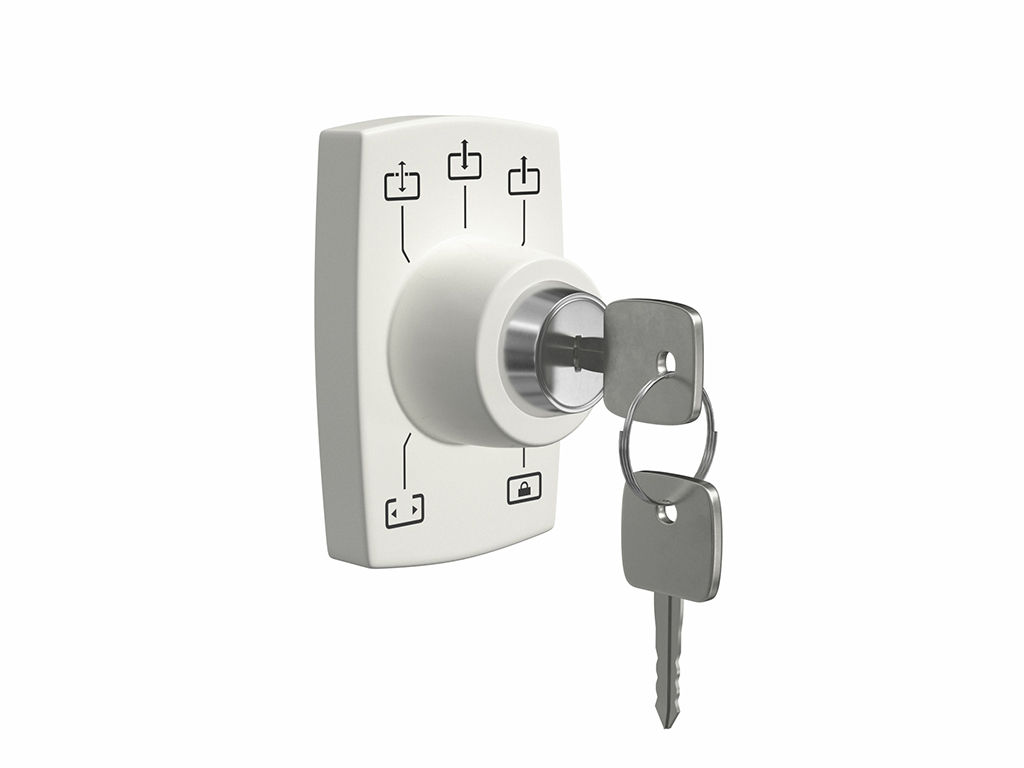

AD-32 — ish rejimlarini o‘zgartirish tugmasi kalit bilan (5 rejim). Displeyli rejim o‘zgartirgich o‘rniga ishlatiladi va eshikni boshqarish uchun cheklangan kirish huquqini ta’minlaydi

AD-34 — kombinatlangan harakat va xavfsizlik sensori. Bitta korpusda mikrovto‘lqinli harakat radarini va proyemdagi infratovush xavfsizlik pardasini birlashtiradi

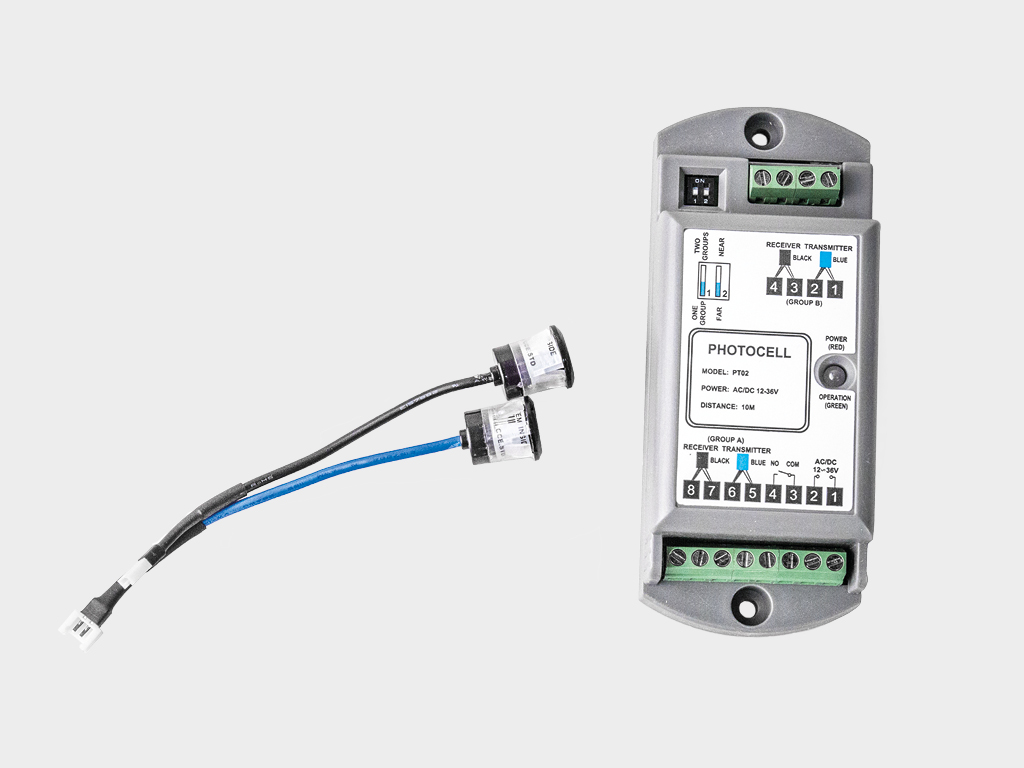

AD-09 — fotoelementlar komplekti, eshik proyemida xavfsizlikni ta’minlaydi

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

1 700–3 000

Ширина проема для двустворчатых дверей, мм

1 000–3 000

Ширина проема для двустворчатых дверей, мм

2 000–6 000 (ikki harakatsiz kanot bilan)

Ширина проема для двустворчатых дверей, мм

1 806–6 200 (ikki harakatsiz kanot va framuga bilan)

Притолока, мм

Kamida 125

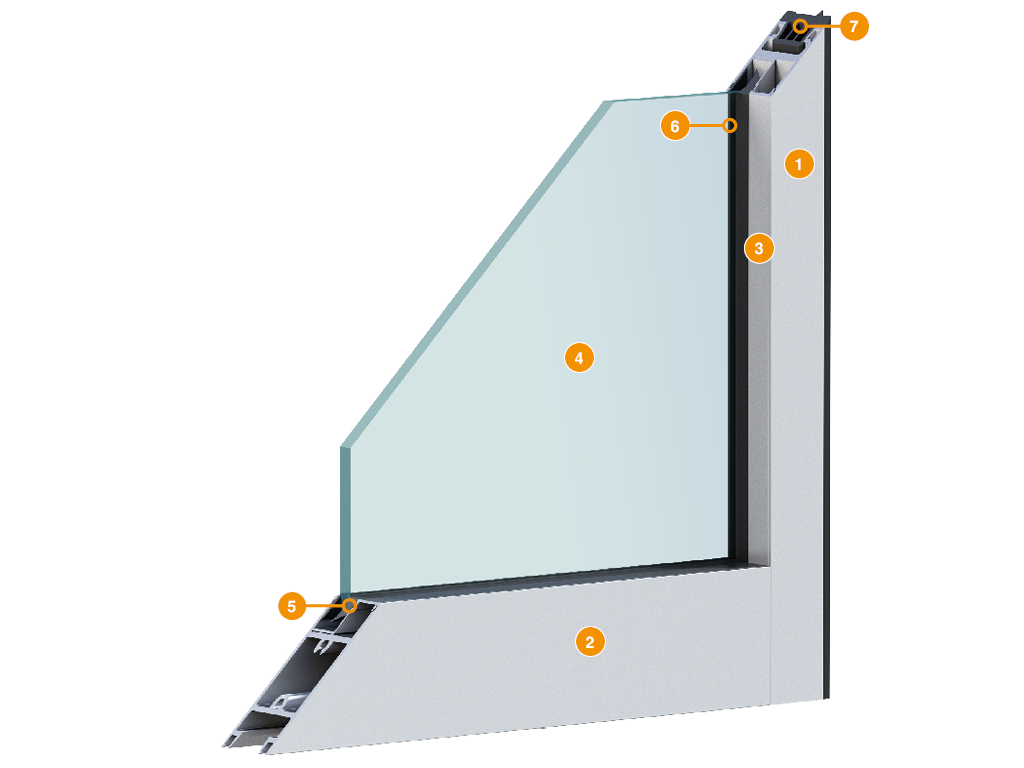

Kanotning vertikal profili
Kanotning gorizontal profili
Shtapik
To‘ldirish: 8 mm, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki muhr
Tashqi muhr
Markaziy muhr

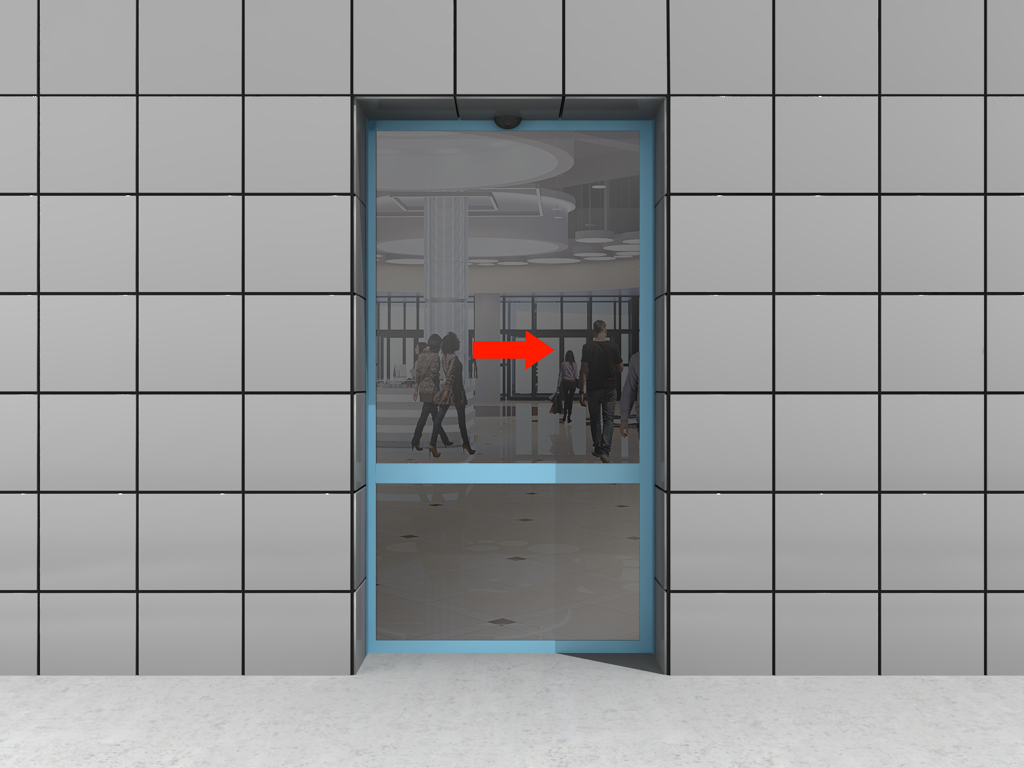

Yagona eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2500 gacha
H, мм Высота проема	3000 gacha

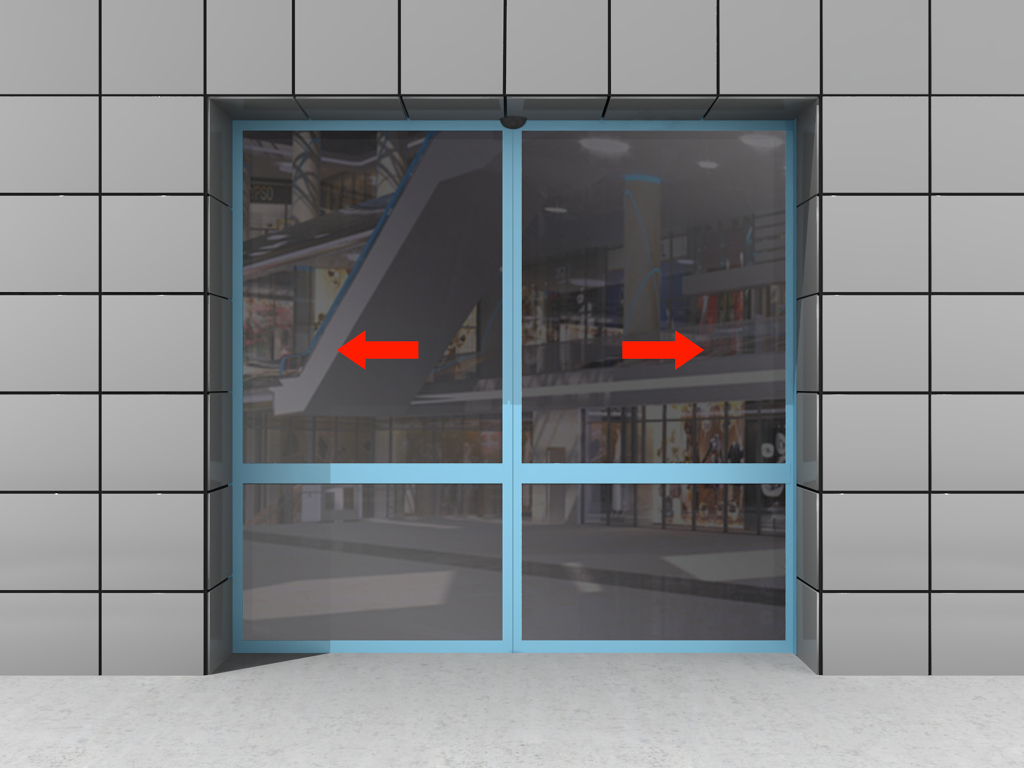

Ikki eshikli

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

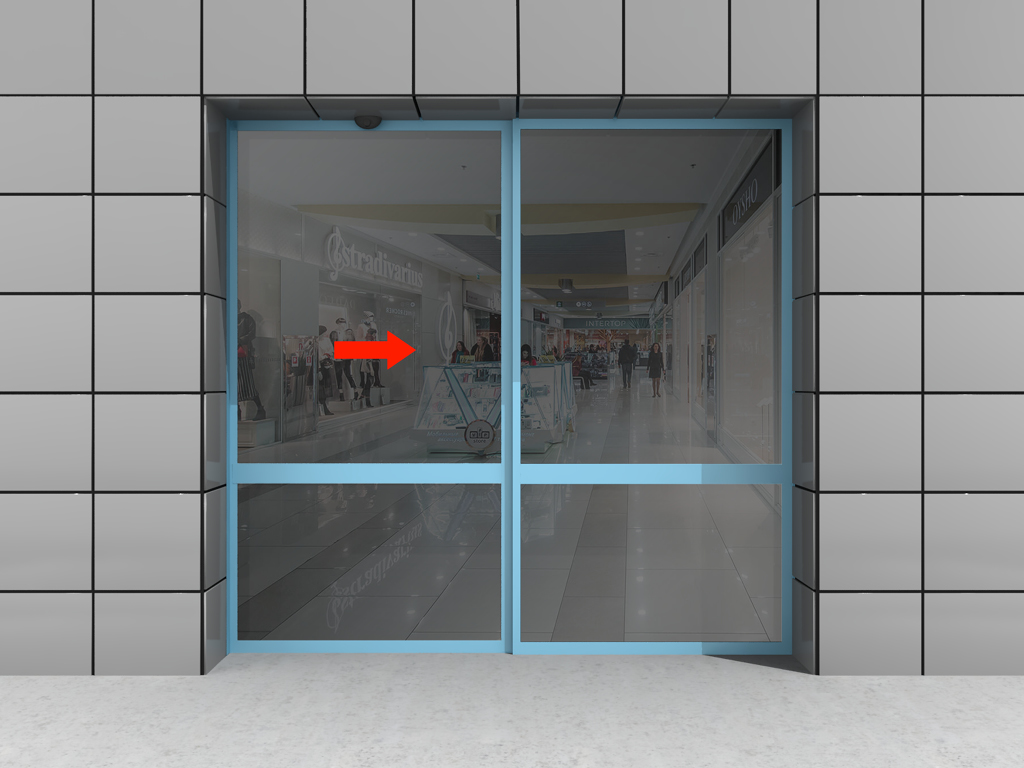

Bir kanotli eshik, bir harakatsiz kanot bilan (chapga ochilish)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

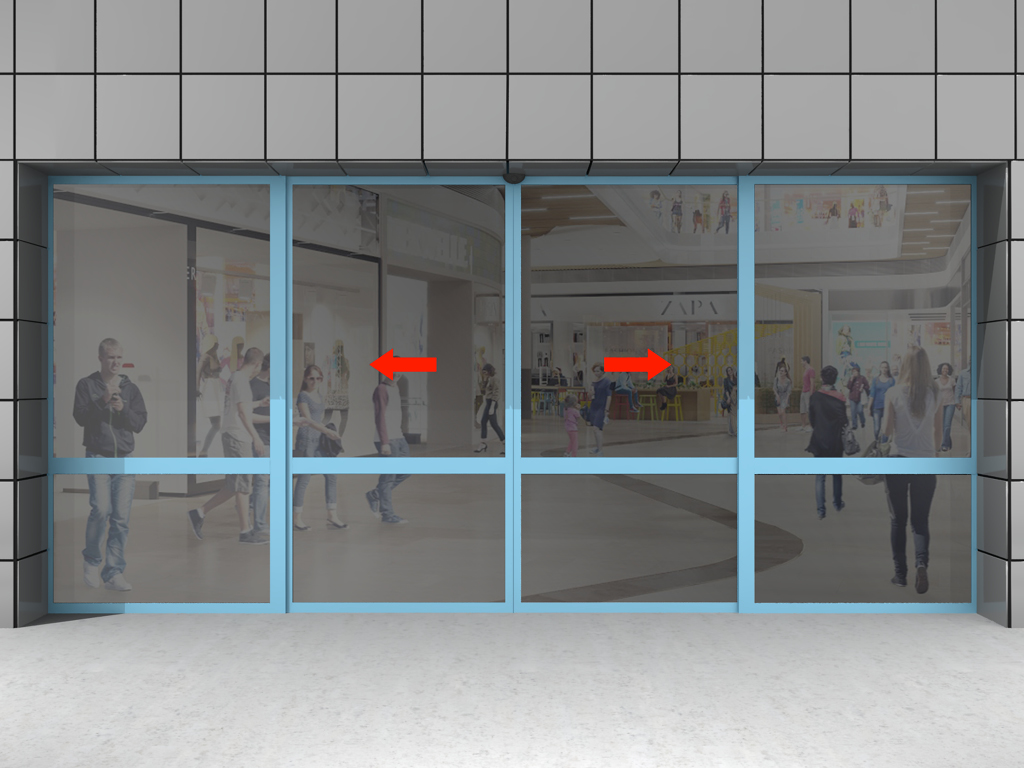

Ikki kanotli eshik, ikki harakatsiz kanot bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

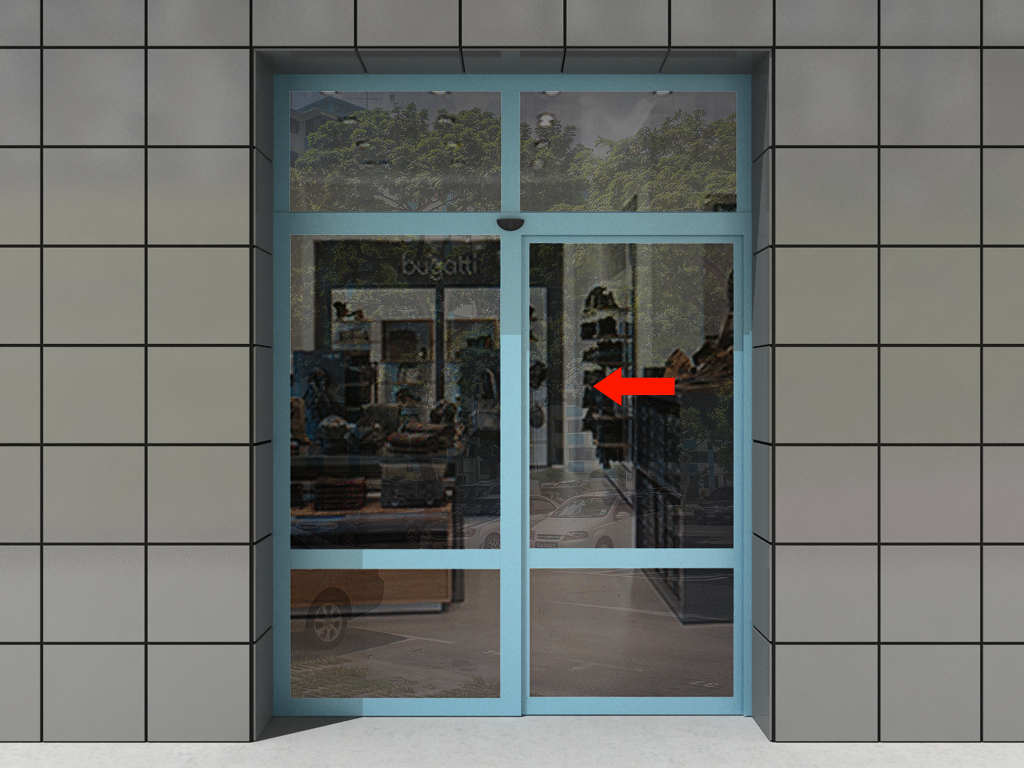

Bir kanotli eshik, bir harakatsiz kanot va framuga bilan (o‘ngga ochilish)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1184 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	700 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

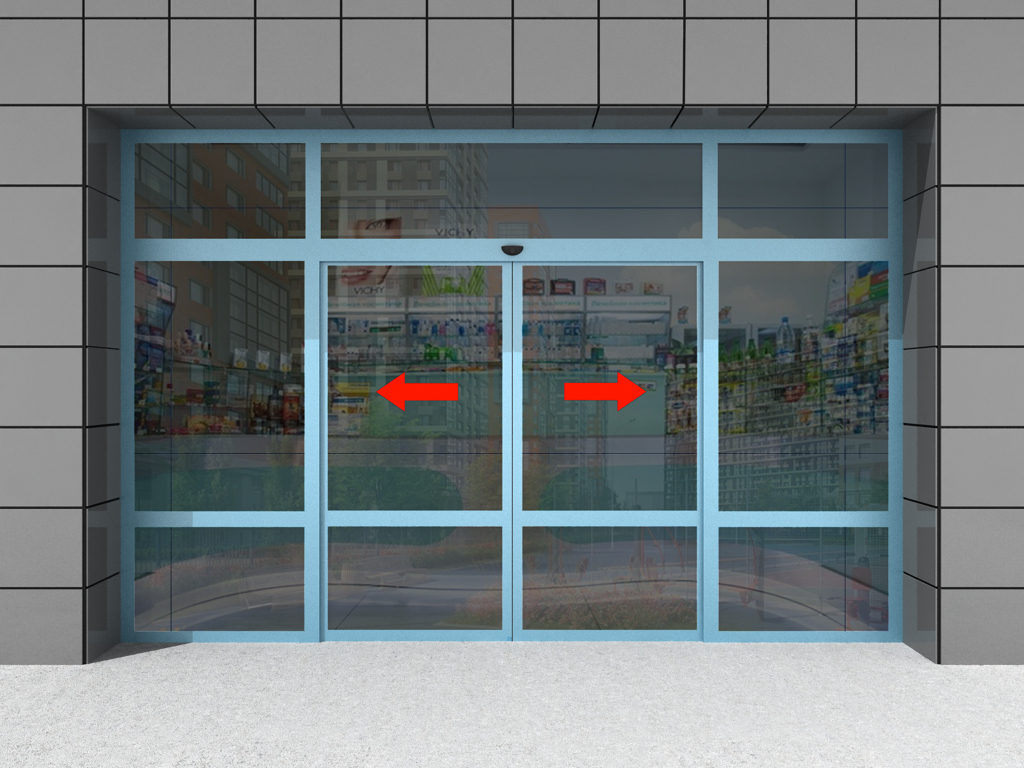

Ikki kanotli eshik, ikki harakatsiz kanot va framuga bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1806 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	1000 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

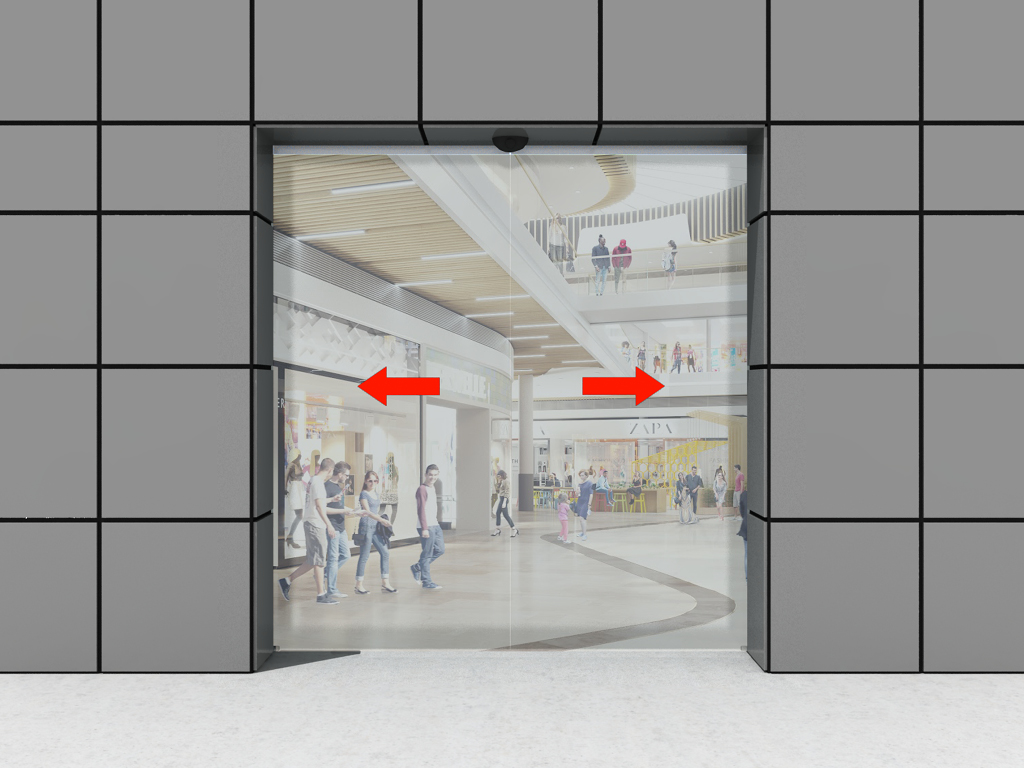

Ikki kanotli eshik, butun shishali kanotlar bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	Yengillashtirilgan kanot
Максимальная высота, м	3
Максимальный вес створки, кг.	200/180	Bitta kanotli eshik / ikki kanotli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, 24 soat davomida

1. Eshik korpusini elektroprivod bilan tashqi tomondan, ko‘chadan joylashtirish qat'iyan taqiqlanadi.

2. Kanotlarni qo‘lda ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo‘q bo‘lsa) yoki sozlash ishlarida amalga oshiriladi.

3. Kanotlarni qo‘lda ochish va yopishda katta kuch sarflamang. Eshik kanotlarini keskin urishlar bilan ochish taqiqlanadi.

4. Bolalar va hayvonlarning eshik kanotlarini ochish/yopish zonalarida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Bloklangan eshiklarni qo‘l bilan ochishga, barmoqlar yoki boshqa ob'ektlarni harakatlanayotgan kanot va pol orasidagi bo‘shliqqa tiqishga qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

6. Kanotlarni o‘tish paytida zarbalarga duchor qilmang va ularning ochilishi yoki yopilishini to‘xtatishga urinmang. Eshik kanotlari harakatlanayotgan hududda yugurish yoki turish taqiqlanadi.

7. Kanotlar harakati vaqtida ularning yo‘lida begona ob'ektlar va axlat bo‘lmasligiga e'tibor bering: ularning mavjudligi kanotlarning beqaror harakatlanishiga, ularning tiqilishiga va eshik avtomatikasining buzilishiga olib kelishi mumkin.

8. Pol yo‘nalishlarini va karetkalarning g‘ildiraklarini ifloslantirishdan saqlaning, chunki bu kanotlarning silliq harakatlanishiga xalaqit berishi, ularning tiqilishiga va elektr tahrik tizimining buzilishiga olib kelishi mumkin.

9. Avtomatik eshiklarning kanotlari eshik o‘tkazish joyi bo‘ylab yo‘nalishli relsda ochish/yopish tsiklida silliq harakatlanishi kerak, va kanotlar to‘liq ochilgan yoki yopilgan holatga yetganda, ularning majburiy to‘xtashini ta’minlash zarur.

10. Eshikni xavfsizlik elementlari, masalan, fotoelektronli elementlar yoki infraqizil pardalar, o‘rnatilmasdan ishlatish qat'iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Daraxtli palet, pastki qismida polistirol bloklari bilan. Profilalar, qog'ozli karton varaqlari bilan o'ralgan va PП lenta bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlashda profilalar, havo qoplamali plyonka bilan o'ralgan va logotip bilan yopishqoq lenta bilan mustahkamlangan. Bir qadoq profilalarning og'irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Profil paketlari, havo qoplamali plyonka bilan o'ralgan holda, polistirol ramka ichiga joylashtiriladi va yopishqoq lenta bilan mustahkamlanadi

Qo‘shimcha tavsif chop etish

Surtma eshiklarni alohida o'rnatish mumkin, shuningdek, ularni binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

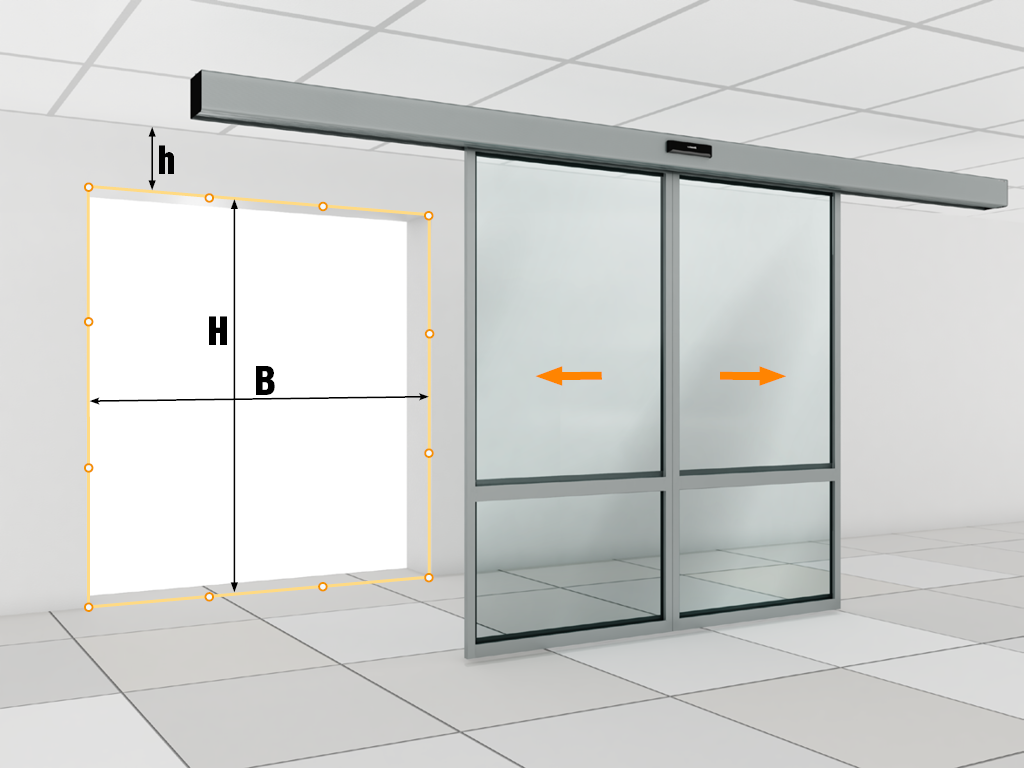

Bino qurilishi uchun tayyorgarlik

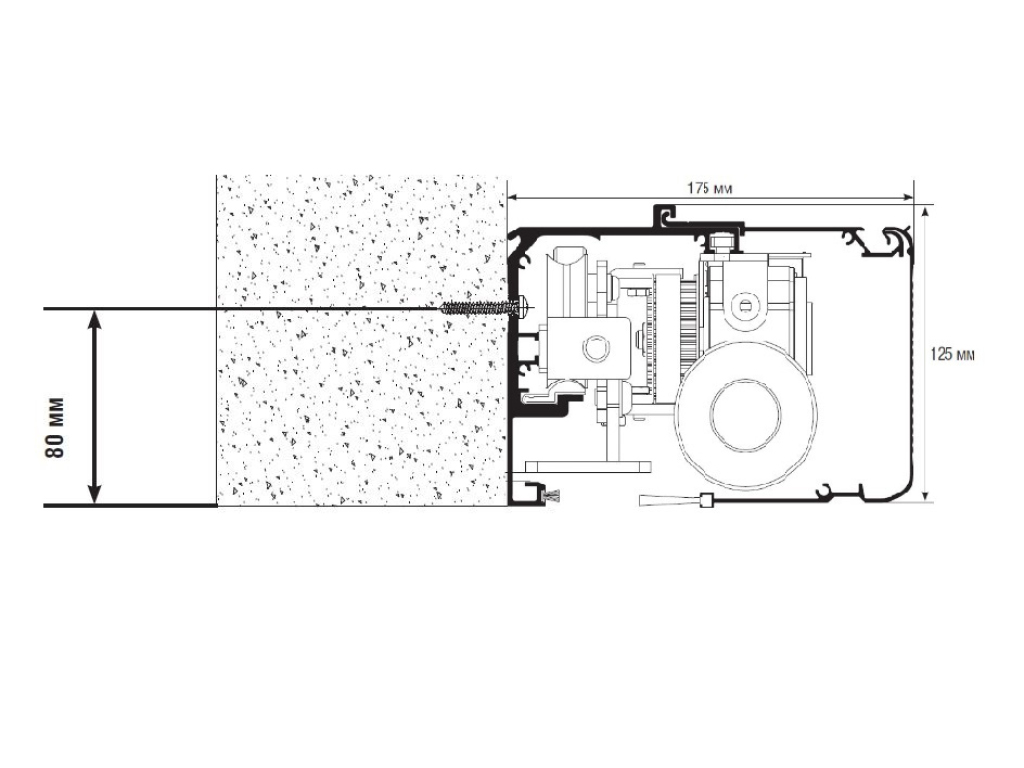

Teshikda avtomatik eshik ramkasini o'rnatish

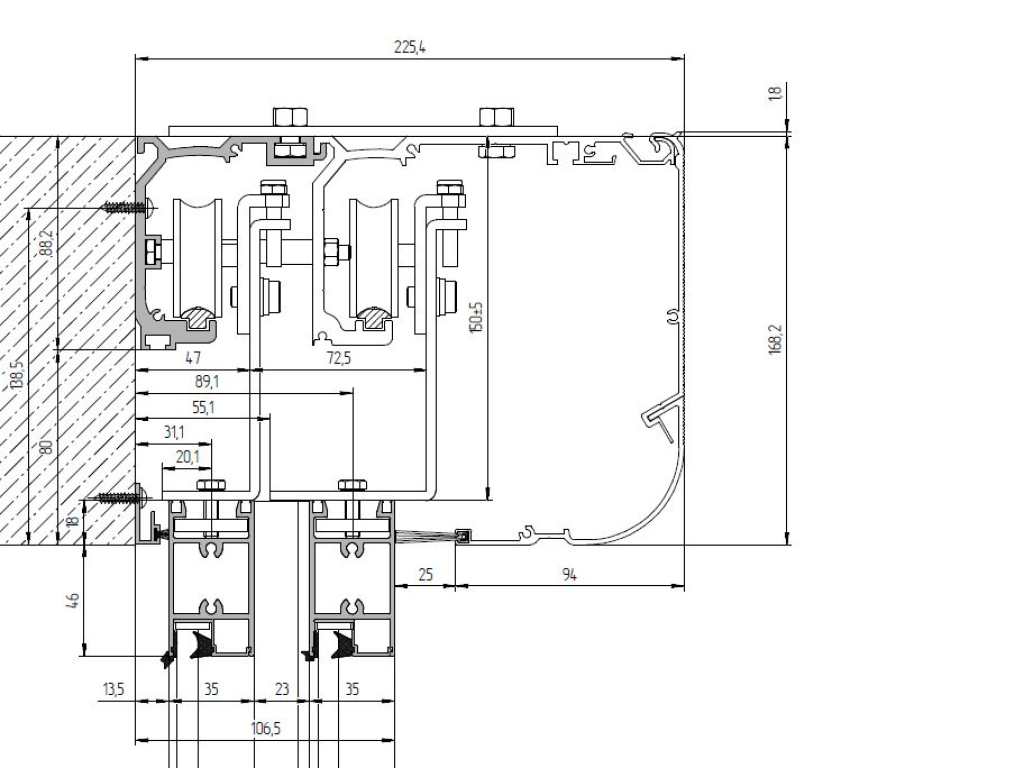

Ochilishda teleskopik eshik ramkasini o'rnatish

O‘ram parametrlari: N — o‘ram balandligi (toza pol yuzasidan o‘ram yuqorisigacha bo‘lgan masofa); B — o‘ram kengligi (chap chetidan o‘ng chetigacha bo‘lgan masofa); h — ustun balandligi (o‘ram yuqorisidan shiftgacha bo‘lgan masofa). Ustun, o‘ram kengligi va balandligi o‘lchovlari kamida ikki joyda amalga oshiriladi. Yakuniy o‘lcham sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli o‘rnatish va uning ishonchli ishlashini ta’minlash uchun binodagi o‘ramni oldindan tayyorlash zarur. O‘ramning tayyor holatiga nisbatan quyidagi talablar mavjud: O‘ram to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. O‘ramni o‘rab turgan yuzalar tekis va silliq bo‘lishi, shuningdek, suvoq qoldiqlari va yoriqlardan holi bo‘lishi kerak. Pol sathi tekis, gorizontal, qavslar va chuqurliklarsiz bo‘lishi lozim. 1 metrga 1 mm gacha og‘ish ruxsat etiladi. Vertikal va gorizontal sathlar ham tekis bo‘lishi, og‘ish 1 metrga 1 mm dan oshmasligi kerak. 5.Agar o‘ramlar ushbu talablarga mos kelmasa, o‘lchov olish va o‘rnatishni boshlashdan oldin kamchiliklar bartaraf etilishi kerak. Ustun va yon devorlar bir tekislikda joylashgan bo‘lishi shart. O‘ram atrofi mustahkam konstruktsiyadan, payvandlangan trubadan, fasad profilidan yoki vitrajdan iborat bo‘lishi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"AD-SP" приводli avtomatik yuvilib ochiladigan eshik bo'yicha qo'llanma

PDF

Ko'rsatmalar "AD-SP-TELESCOPE haydovchili teleskopik eshik"

PDF

Yengil avtomat / teleskopik eshik barglarini yig'ish bo'yicha ko'rsatmalar

PDF

Avtomatik eshiklarning vahima qarshi eshiklarini (belanchak funktsiyasi bilan) yig'ish bo'yicha ko'rsatmalar

PDF

Transom va avtomatik eshikli tuzilmalarni yig'ish bo'yicha ko'rsatmalar

PDF

AD-34 birlashtirilgan harakat va xavfsizlik sensorini o'rnatish bo'yicha ko'rsatmalar

PDF

Ochilishni tayyorlash va o'rnatish uchun talablar

PDF

Pasport avtomatik harakatlanadigan eshik / privod AD-SP / AD-SP-TELESCOPE

PDF

Aluminiy profiliga moslik sertifikati

PDF

Avtomatik eshiklar uchun drivlar bo'yicha moslik deklaratsiyasi

PDF

Katalog profillar va asosiy eshik paneli tarkibiy qismlari (arxiv)

PDF

DWG

Katalog profillar va avtomatik eshik uchun komponentlar, yengil panellar bilan

PDF

Katalog profillar va komponentlar, teleskopik eshiklar uchun yengil panellar bilan

PDF

Katalog profillar va komponentlar avtomatik "antipanika" eshiklari uchun

PDF

Kafolat majburiyatlari chop etish

Mijozga tizimni to'liq to'plamiga 2 yil kafolat beriladi, bu muddat yuklash sanasidan boshlab, ekspluatatsiya shartlariga rioya qilingan holda taqdim etiladi.

Yangi mahsulotlar

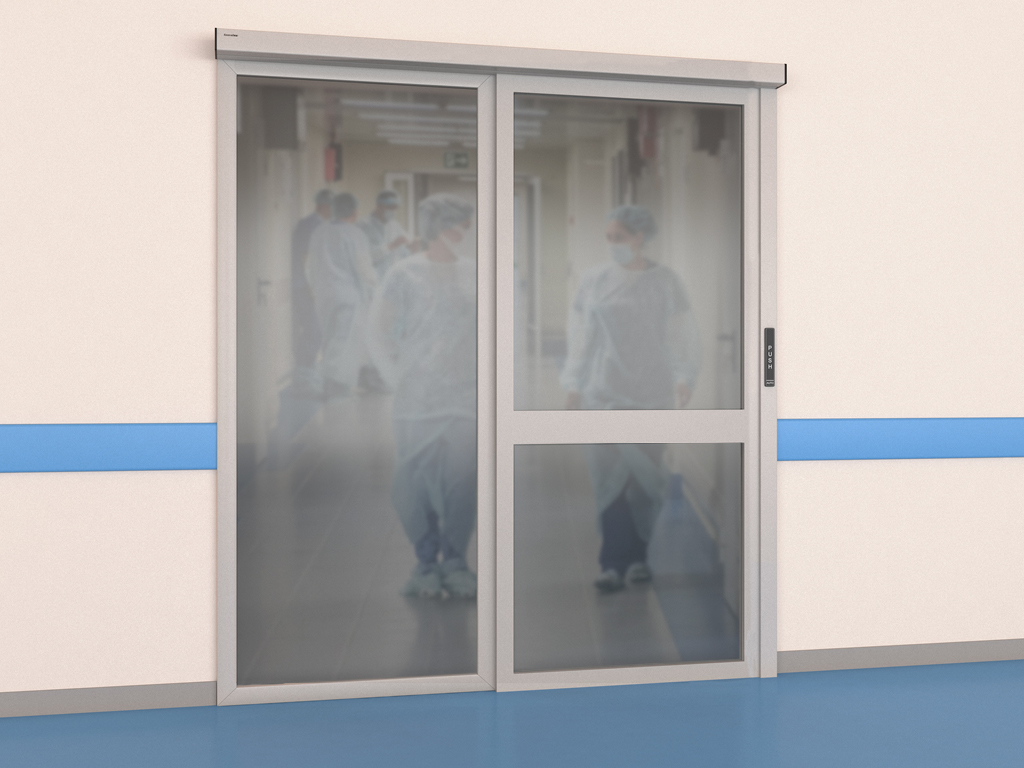

Simsiz (tizzali) AD-30 tugmasi qo'lda eshikni ochish uchun ishlatiladi va u nafaqat toza xonalarda (operatsion va laboratoriya bloklari), balki ofis va savdo xonalarida ham qo'llaniladi.

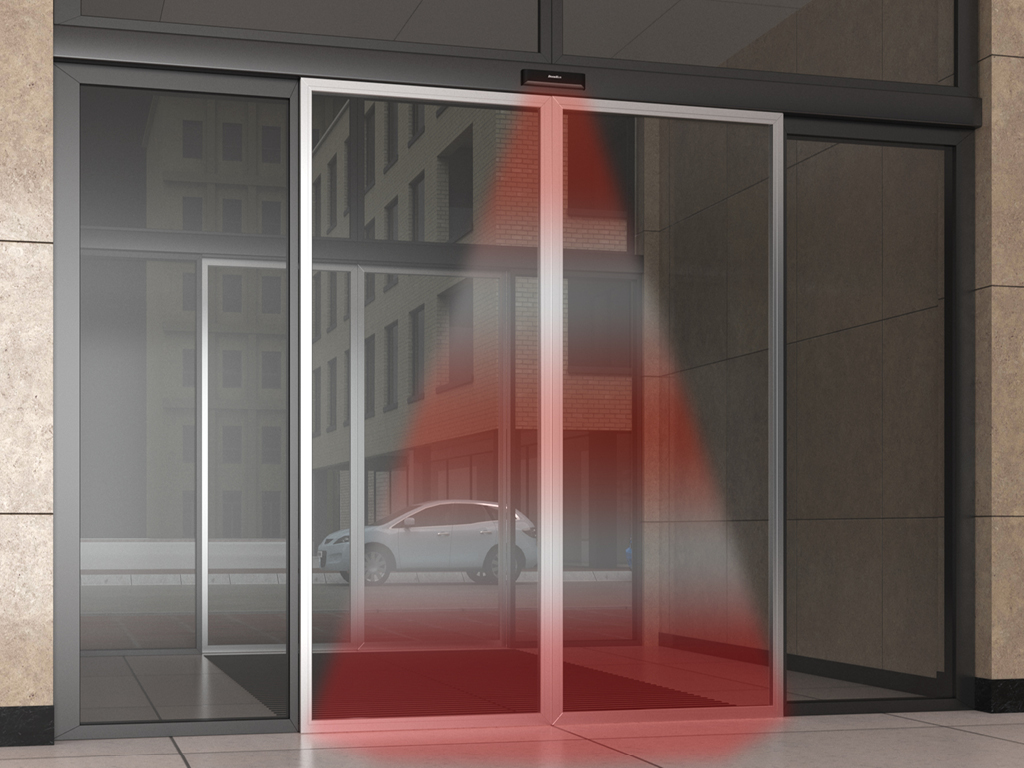

AD-34 sensor — kombinatsiyalangan turdagi qurilma bo'lib, bir korpusda mikroto'lqinli harakat radar sensori va infraqizil mavjudlik pardasi birlashtirilgan. Sensor avtomatik yuvilib ochiladigan eshikda AD-SP приводi bilan o'rnatilganda, xavfsizlik fotoelementlarining juftligi o'rnida yoki ular bilan birgalikda ishlay oladi.

Dizayn

To‘ldirish dizayni

Kanotlarning ikki tomondan bo‘yashining mavjudligi. Har qanday turdagi to‘ldirish, qalinligi 8, 9 va 24 mm

Standart ranglar

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Elektr motor (art. AD-01SP)

Kontroller (art. AD-03SP)

Rejimlarni o‘zgartirish tugmasi ekran bilan (art. AD-08SP)

Harakat sensori (art. AD-06, 1 dona)

Kompleks harakat va xavfsizlik sensori (art. AD-34, 1 dona)

Tortish roliki (art. AD-14SP, 1 dona)

Karetka komplekti (art. AD-15SP, 4 dona) AD-SP drayvda

* Karetka komplekti (4 dona) tashqi kanotlar uchun AD-SP-TELESCOPE drayvda

* Karetka komplekti (4 dona) ichki kanotlar uchun AD-SP-TELESCOPE drayvda

AD-SP/ * da (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE da qutining yon qopqoqlari to'plami (art. AD-16SP, 2 dona.)

Drayv kamar (art. AD-17, 11 m)

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP drayvda

* Stoporlar komplekti (2 dona) AD-SP-TELESCOPE drayvda

Kamar tutgichlari komplekti (art. AD-20SP, 2 dona)

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

Quti qopqog‘i bilan (art. AHDS35 2009, 2011, 2012) AD-SP drayv uchun / *(art. AHDS35 2019-2023) AD-SP-TELESCOPE drayv uchun

Rel’s bilan qoplama (art. AHDS35 2010 c AD-29) AD-SP drayv uchun / *(art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drayv uchun

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

Vertikal kanot profili, uchida 30 × 35 mm kesish bilan (art. AHDS35 0106.FREZ)

Gorizontal kanot profili 64 × 35 mm (art. AHDS35 0108)

Zakladniy plastinkalar komplekti (art. AD-100KIT, 2 ta komplekt)

Qo'shimcha to'plam

AD-07SP — elektromexanik qulflar AD-SP drayv uchun, noqonuniy kirishdan ishonchli himoya ta’minlaydi / *(art. AD-07SPTEL) AD-SP-TELESCOPE drayv uchun

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), eshikka tashqi energiya ta’minoti bo‘lmagan holda 15–30 daqiqa (170 tsikl) davomida uzluksiz ishlashni ta’minlaydi

AD-30 — simsiz (elbow) PUSH tugmasi. Harakat sensori o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmaga bosish orqali eshikni ochish)

AD-31 — bekontakt infratovush tugmasi. Harakat sensori o‘rniga eshikni qo‘l bilan bekontakt boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

AD-32 — ish rejimlarini o‘zgartirish tugmasi kalit bilan (5 rejim). Displeyli rejim o‘zgartirgich o‘rniga ishlatiladi va eshikni boshqarish uchun cheklangan kirish huquqini ta’minlaydi

AD-34 — kombinatlangan harakat va xavfsizlik sensori. Bitta korpusda mikrovto‘lqinli harakat radarini va proyemdagi infratovush xavfsizlik pardasini birlashtiradi

AD-09 — fotoelementlar komplekti, eshik proyemida xavfsizlikni ta’minlaydi

Texnik tavsif

O'lchamlar jadvali

Параметр

Показатель

Высота проема, мм

1 700–3 000

Ширина проема для двустворчатых дверей, мм

1 000–3 000

Ширина проема для двустворчатых дверей, мм

2 000–6 000 (ikki harakatsiz kanot bilan)

Ширина проема для двустворчатых дверей, мм

1 806–6 200 (ikki harakatsiz kanot va framuga bilan)

Притолока, мм

Kamida 125

Konstruktsiya

Kanotning vertikal profili
Kanotning gorizontal profili
Shtapik
To‘ldirish: 8 mm, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki muhr
Tashqi muhr
Markaziy muhr

Standart konstruktiv yechimlar

Yagona eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2500 gacha
H, мм Высота проема	3000 gacha

Ikki eshikli

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Bir kanotli eshik, bir harakatsiz kanot bilan (chapga ochilish)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

Ikki kanotli eshik, ikki harakatsiz kanot bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

Bir kanotli eshik, bir harakatsiz kanot va framuga bilan (o‘ngga ochilish)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1184 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	700 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

Ikki kanotli eshik, ikki harakatsiz kanot va framuga bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1806 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	1000 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

Ikki kanotli eshik, butun shishali kanotlar bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Texnik xususiyatlar

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	Yengillashtirilgan kanot
Максимальная высота, м	3
Максимальный вес створки, кг.	200/180	Bitta kanotli eshik / ikki kanotli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, 24 soat davomida

Mahsulotni ishlatish shartlari

1. Eshik korpusini elektroprivod bilan tashqi tomondan, ko‘chadan joylashtirish qat'iyan taqiqlanadi.

2. Kanotlarni qo‘lda ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo‘q bo‘lsa) yoki sozlash ishlarida amalga oshiriladi.

3. Kanotlarni qo‘lda ochish va yopishda katta kuch sarflamang. Eshik kanotlarini keskin urishlar bilan ochish taqiqlanadi.

4. Bolalar va hayvonlarning eshik kanotlarini ochish/yopish zonalarida uzoq vaqt bo‘lmasligini nazorat qiling.

6. Kanotlarni o‘tish paytida zarbalarga duchor qilmang va ularning ochilishi yoki yopilishini to‘xtatishga urinmang. Eshik kanotlari harakatlanayotgan hududda yugurish yoki turish taqiqlanadi.

10. Eshikni xavfsizlik elementlari, masalan, fotoelektronli elementlar yoki infraqizil pardalar, o‘rnatilmasdan ishlatish qat'iyan taqiqlanadi.

Qadoqlash

Упаковка в картон	Характеристики упаковки
	Daraxtli palet, pastki qismida polistirol bloklari bilan. Profilalar, qog'ozli karton varaqlari bilan o'ralgan va PП lenta bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlashda profilalar, havo qoplamali plyonka bilan o'ralgan va logotip bilan yopishqoq lenta bilan mustahkamlangan. Bir qadoq profilalarning og'irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Profil paketlari, havo qoplamali plyonka bilan o'ralgan holda, polistirol ramka ichiga joylashtiriladi va yopishqoq lenta bilan mustahkamlanadi

Qo‘shimcha tavsif

Surtma eshiklarni alohida o'rnatish mumkin, shuningdek, ularni binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

Teshikda avtomatik eshik ramkasini o'rnatish

Ochilishda teleskopik eshik ramkasini o'rnatish

Bino qurilishi uchun tayyorgarlik

O‘ram parametrlari: N — o‘ram balandligi (toza pol yuzasidan o‘ram yuqorisigacha bo‘lgan masofa); B — o‘ram kengligi (chap chetidan o‘ng chetigacha bo‘lgan masofa); h — ustun balandligi (o‘ram yuqorisidan shiftgacha bo‘lgan masofa). Ustun, o‘ram kengligi va balandligi o‘lchovlari kamida ikki joyda amalga oshiriladi. Yakuniy o‘lcham sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli o‘rnatish va uning ishonchli ishlashini ta’minlash uchun binodagi o‘ramni oldindan tayyorlash zarur. O‘ramning tayyor holatiga nisbatan quyidagi talablar mavjud: O‘ram to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. O‘ramni o‘rab turgan yuzalar tekis va silliq bo‘lishi, shuningdek, suvoq qoldiqlari va yoriqlardan holi bo‘lishi kerak. Pol sathi tekis, gorizontal, qavslar va chuqurliklarsiz bo‘lishi lozim. 1 metrga 1 mm gacha og‘ish ruxsat etiladi. Vertikal va gorizontal sathlar ham tekis bo‘lishi, og‘ish 1 metrga 1 mm dan oshmasligi kerak. 5.Agar o‘ramlar ushbu talablarga mos kelmasa, o‘lchov olish va o‘rnatishni boshlashdan oldin kamchiliklar bartaraf etilishi kerak. Ustun va yon devorlar bir tekislikda joylashgan bo‘lishi shart. O‘ram atrofi mustahkam konstruktsiyadan, payvandlangan trubadan, fasad profilidan yoki vitrajdan iborat bo‘lishi kerak.

Kafolat majburiyatlari

Mijozga tizimni to'liq to'plamiga 2 yil kafolat beriladi, bu muddat yuklash sanasidan boshlab, ekspluatatsiya shartlariga rioya qilingan holda taqdim etiladi.
