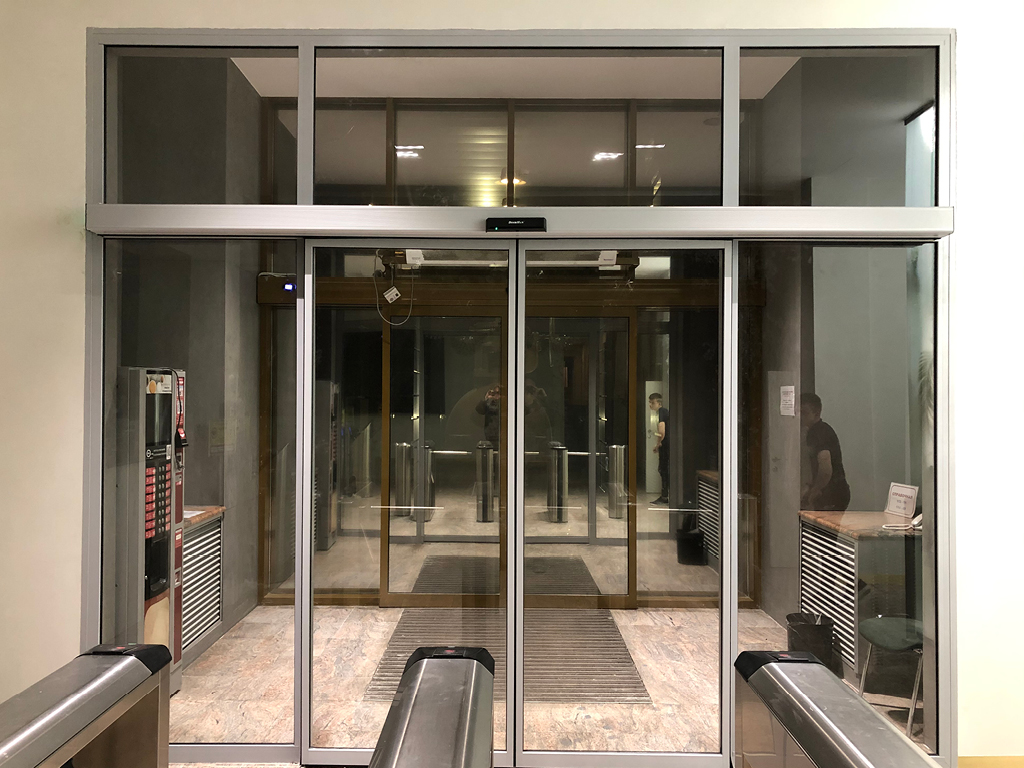

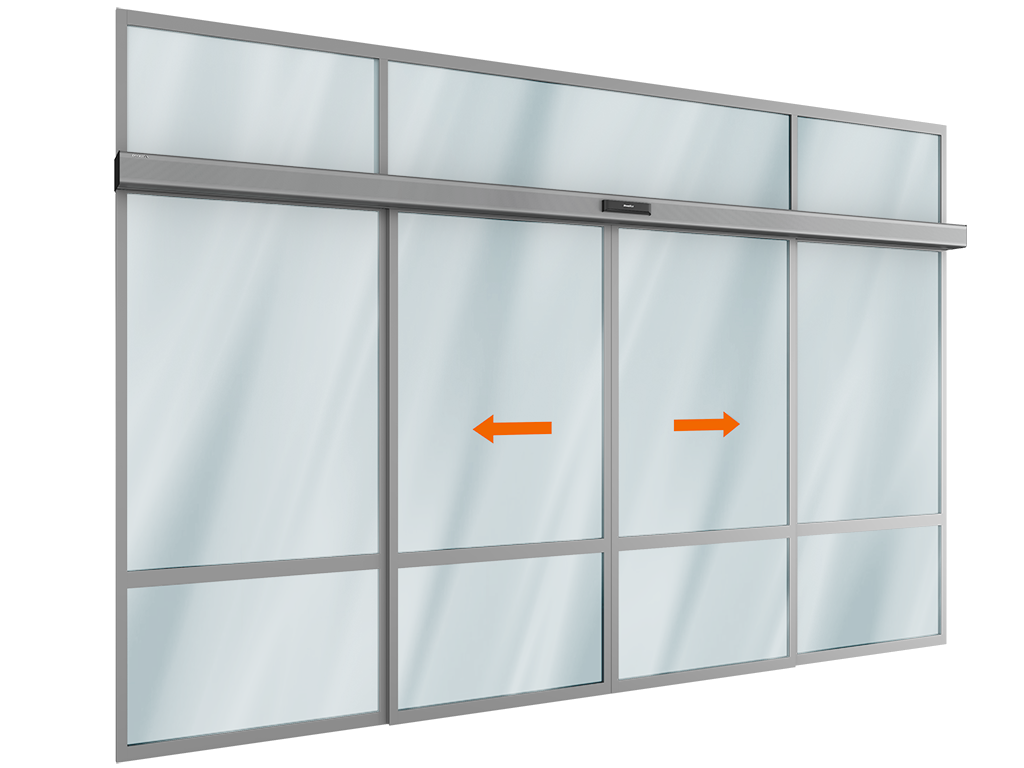

Framugali 4 tabaqali (2+2) avtomatik eshik to‘plami

Savdo-ko'ngilochar markazlar, aeroportlar, mehmonxonalar va biznes-markazlar kabi baland shiftli zamonaviy binolarda ulug'vor va funksional kirish joylarini yaratish uchun maxsus muhandislik yechimi talab etiladi. DoorHan konserni ikkita harakatlanuvchi, ikkita harakatsiz stvorkali va yuqori framugali avtomatik ikki stvorkali surilma eshiklar to'plamini taqdim etadi. Ushbu tizim — baland (4 metrgacha) va keng o'tish joylarini to'sish, maksimal o'tkazuvchanlikni ta'minlash va ochiq, mehmondo'st makon hissini yaratish uchun ideal tanlovdir.

Keng ko'lamli loyihalar uchun nafosat va funksionallik. Ushbu konstruksiya eng talabchan sharoitlarda benuqson ishlash uchun ishlab chiqilgan:

Baland o'tish joylari uchun yechim: Yuqori harakatsiz framuga eshik guruhini balandligi 4 metrgacha bo'lgan o'tish joyiga uyg'un tarzda joylashtirish imkonini beradi, bunda harakatlanuvchi stvorkalarning standart va qulay balandligi saqlanib qoladi. Bu privodning barqaror ishlashini va estetik jihatdan tugallangan ko'rinishni ta'minlaydi.
Maksimal o'tkazuvchanlik: Ikki markaziy stvorka harakatsiz panellar orqasiga yon tomonga suriladigan klassik ikki stvorkali sxema, intensiv harakatga ega joylarda ikki tomonlama odamlar oqimini tashkil etish uchun eng tez va samarali hisoblanadi.
Tez montaj va ko'proq yorug'lik: Bizning firma mexanik birikma profil texnologiyamiz tufayli, ob'ektda konstruksiyaning barcha elementlarini yig'ish ancha tezroq amalga oshiriladi. Shu texnologiya, shuningdek, yupqaroq va nafisroq ramkalardan foydalanish imkonini beradi, bu oynalangan maydonni kengaytiradi va kirishni yorug'roq va jozibaliroq qiladi.

To'liq nazorat va moslashuvchanlik. Tizim ishonchli AD-SP privodi asosida ishlaydi va displeyli rejimlar o'zgartirgichi bilan jihozlangan. Bu operatorga eshikni har qanday vaziyatga moslashtirish uchun oltita ish algoritmidan birini osongina tanlash imkonini beradi: standart avtomatik rejimdan tortib, issiqlikni tejash uchun "qishki" rejim yoki ishdan tashqari vaqtda to'liq bloklashgacha.

Ishlab chiqaruvchidan kafolatlangan sifat. Biz o'rnatishga to'liq tayyor bo'lgan to'plamni yetkazib beramiz, unga barcha avtomatika, datchiklar va profil tizimi kiradi. Bu barcha komponentlarning 100% mosligini va uzluksiz uzoq muddatli ishlashini kafolatlaydi. Konstruksiyani optimallashtirish bizga shunday keng ko'lamli va funksional yechim uchun jozibador narxni taklif qilish imkonini berdi. Bizning sifatga bo'lgan ishonchimiz butun tizimga ikki yillik kafolat bilan mustahkamlangan. DoorHan'ni tanlab, siz eng ta'sirchan me'moriy loyihalar uchun ishonchli va estetik yechimga ega bo'lasiz.

Qo'llanilish sohasi:

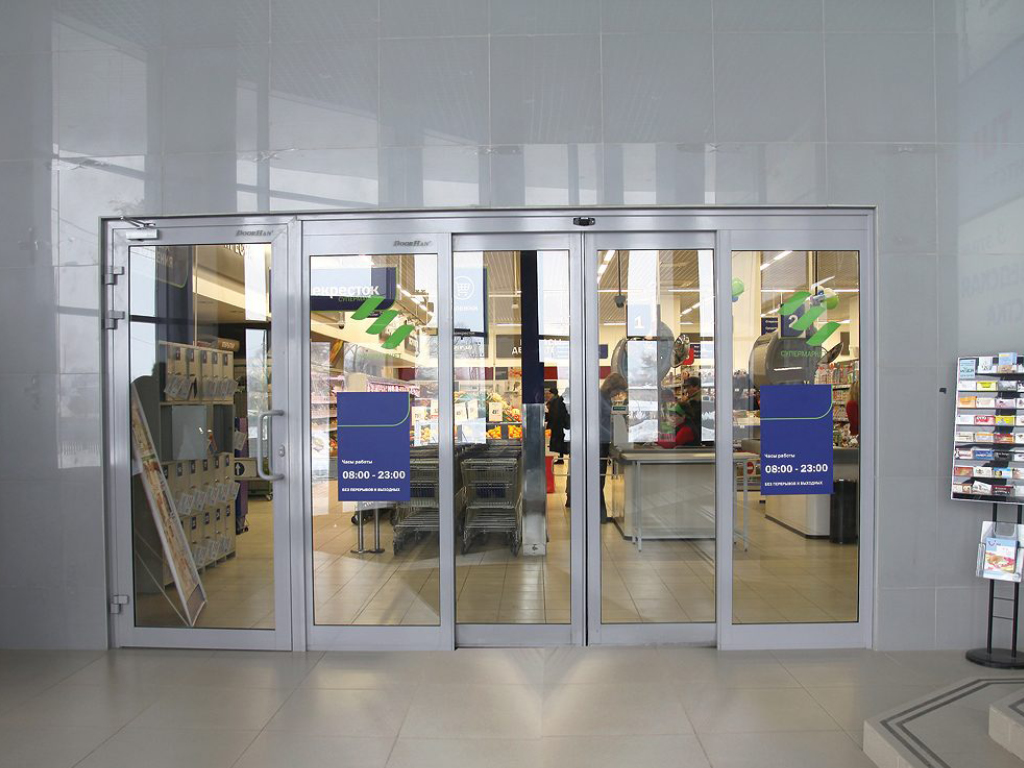

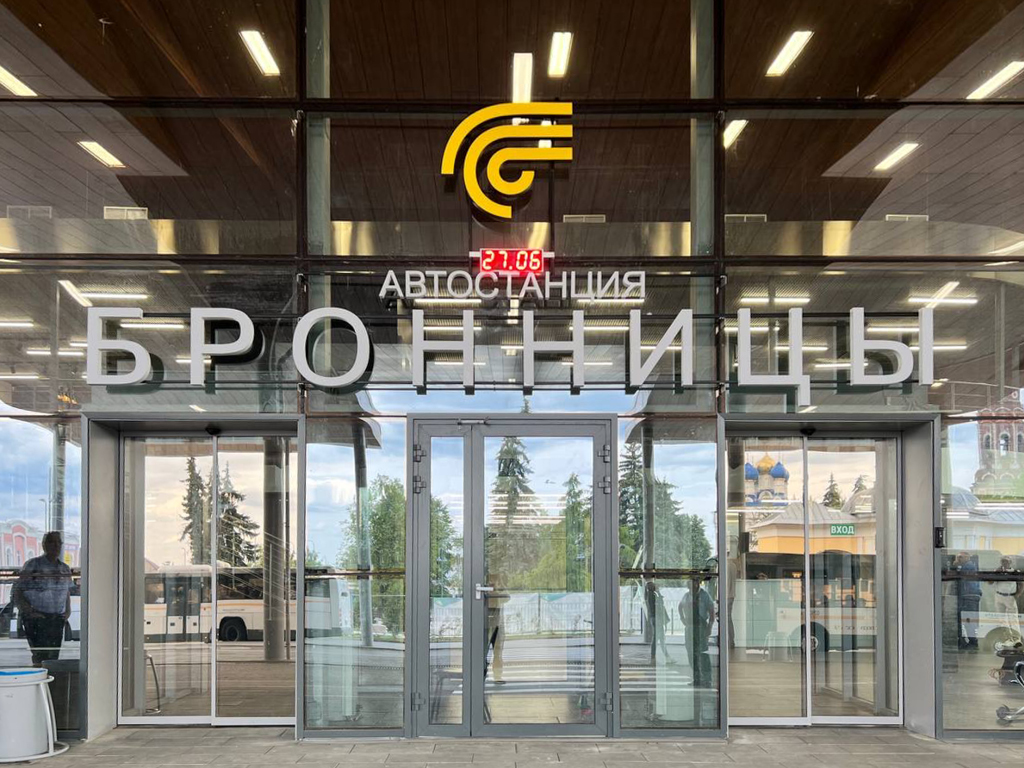

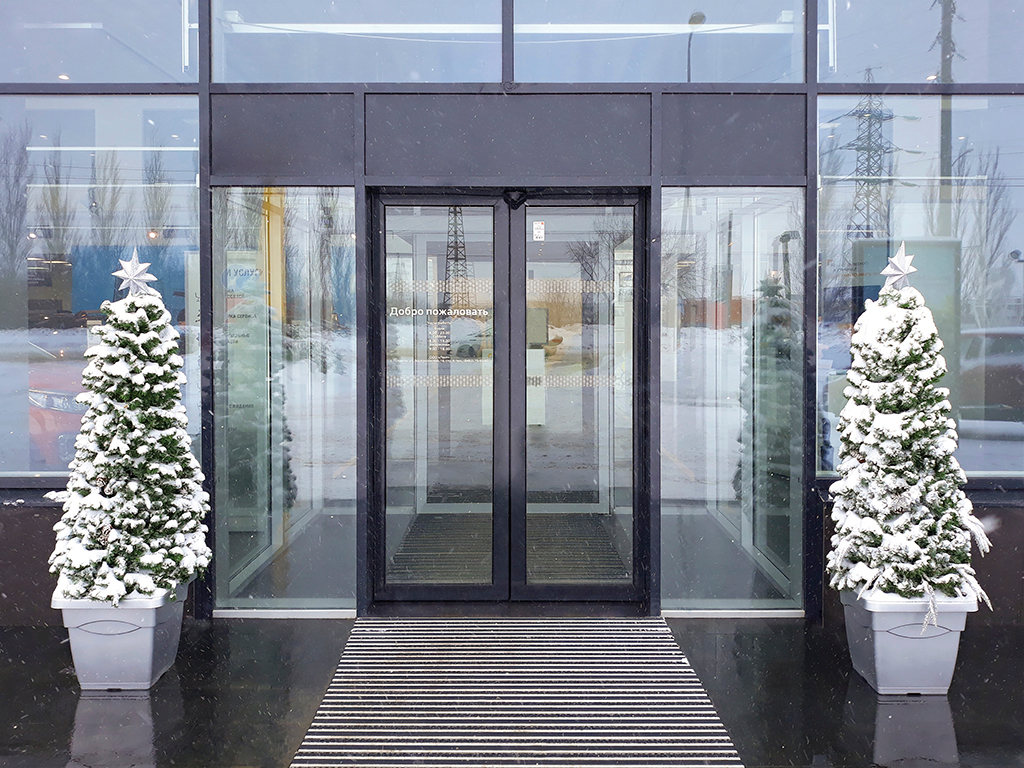

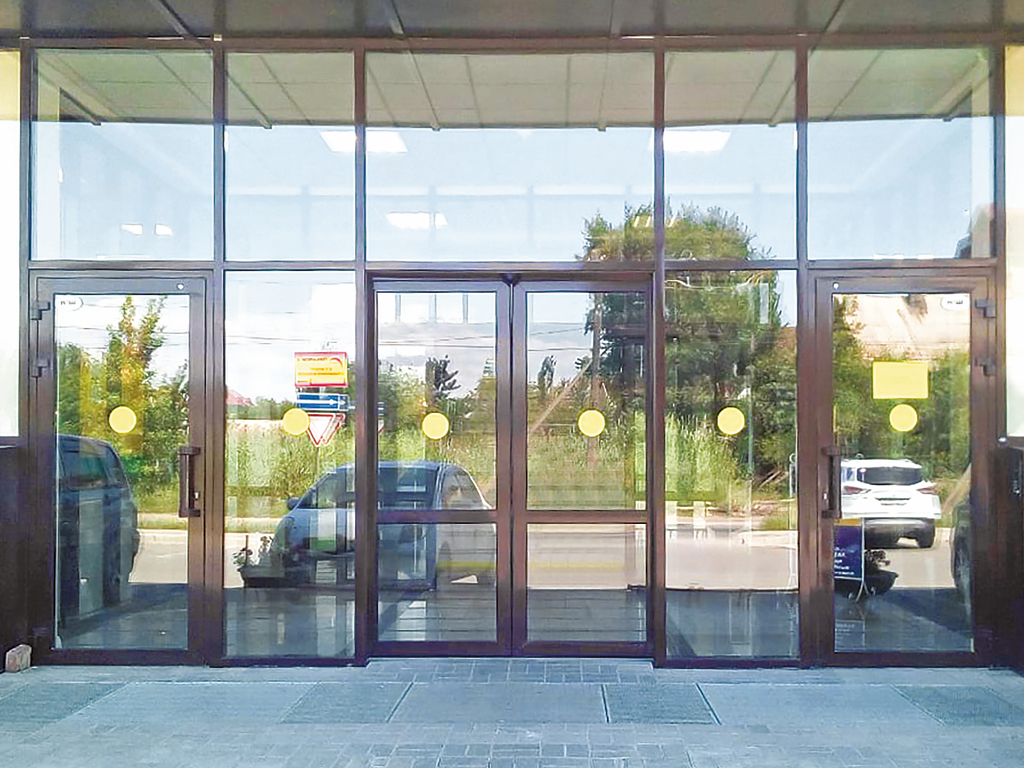

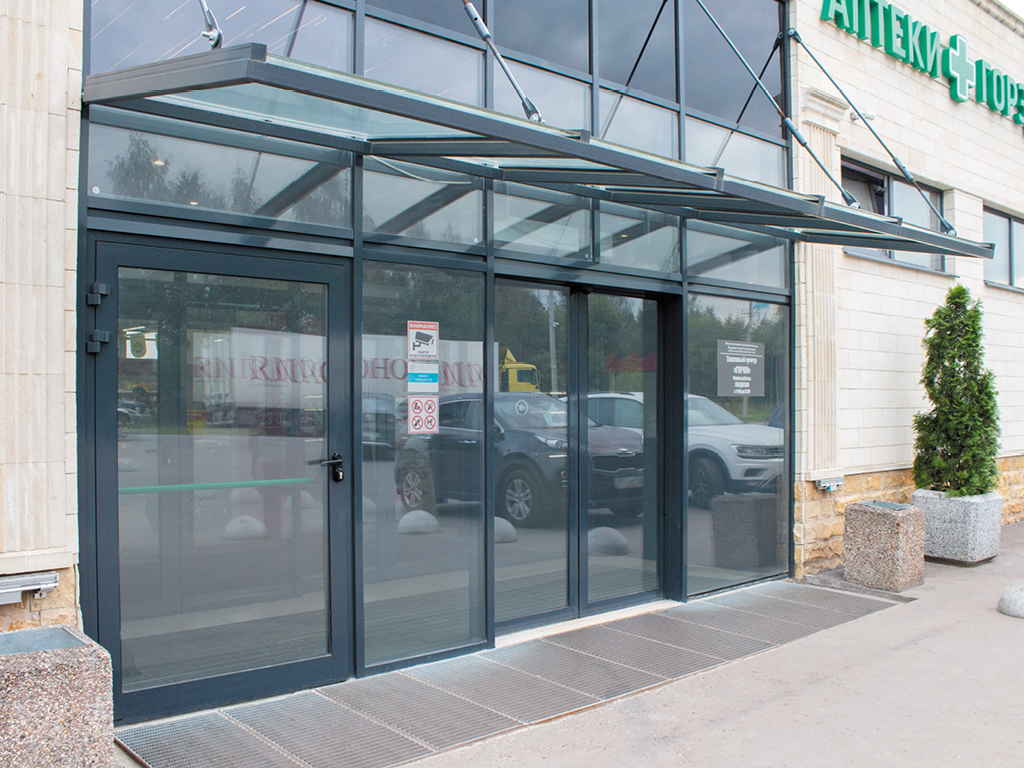

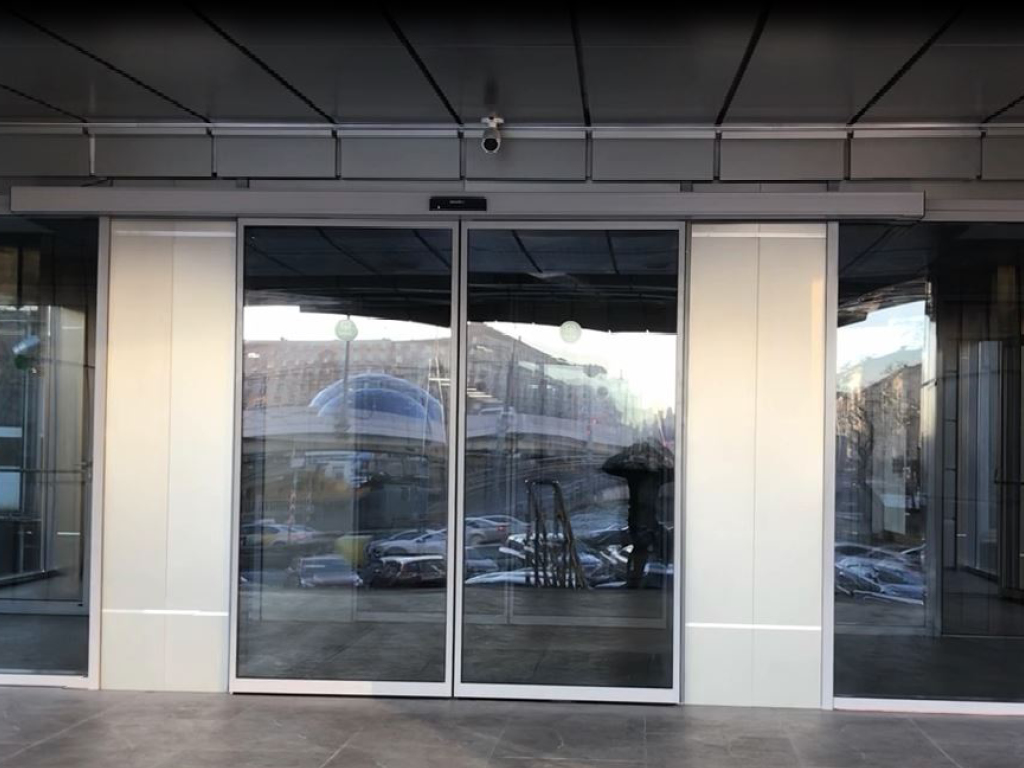

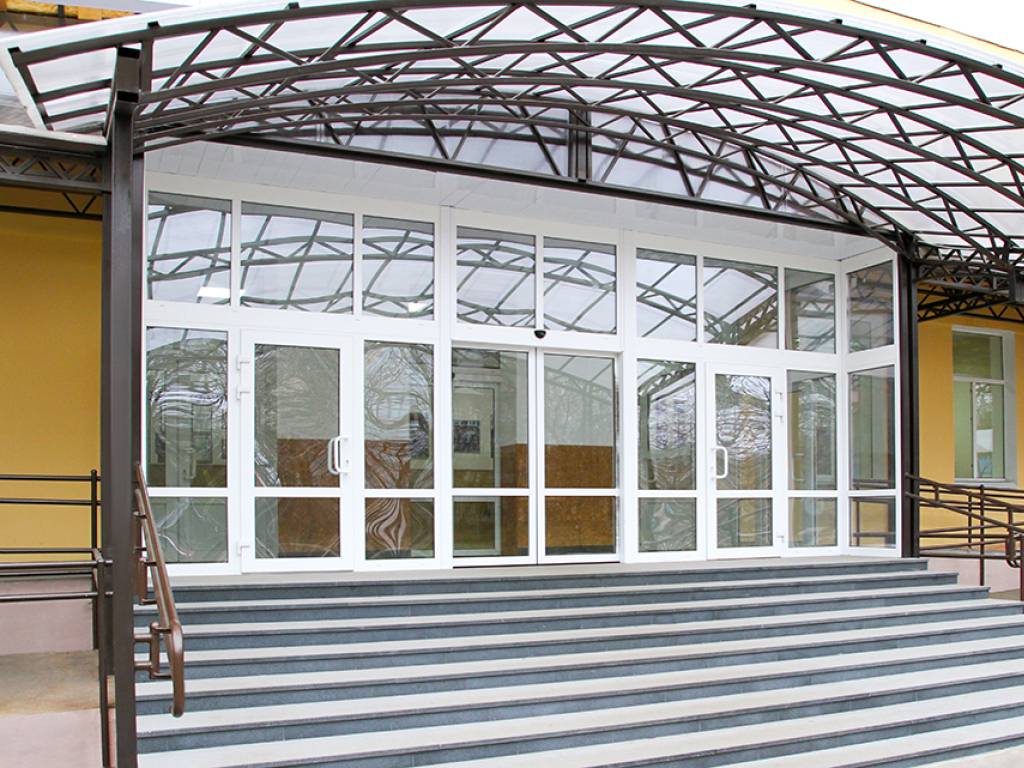

Savdo va biznes markazlari

Xususiy sektor

Montaj bilan buyurtma qilish

Afzalliklar

Funktsionallik

Mahsulotni olti rejimda ishlatish imkoni odamlar o'tishini tashkil etish bo'yicha har qanday vazifani hal qilish imkonini beradi.

Shkafning to'ldirish turlari

Shkafni xavfsiz shishalar bilan 8 yoki 9 mm qalinlikda yoki 24 mm o'lchamdagi shishali paket bilan to'ldirish imkoni.

Oson yig'ish

Unikal yong'oq ulanma tizimi shkaflarni yig'ish va mahsulotni umuman o'rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yorug'lik o'lchamini oshiradi.

Mahsulotlarning konstruktsiyalari va sinflarining xilma-xilligi

Afzallik mahsulotning har qanday ochilish uchun optimal konstruktsiyasini tanlash imkonini beradi: ostonka va devor bo'laklari yo'qligida, devor bo'laklarining cheklangan (kam) kengligida, yoki boshqa chiqishlar mavjud bo'lmagan hollarda.

Jozibali narx

Metallardan foydalanishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Funktsionallik

Mahsulotni olti rejimda ishlatish imkoni odamlar o'tishini tashkil etish bo'yicha har qanday vazifani hal qilish imkonini beradi.

Shkafning to'ldirish turlari

Shkafni xavfsiz shishalar bilan 8 yoki 9 mm qalinlikda yoki 24 mm o'lchamdagi shishali paket bilan to'ldirish imkoni.

Oson yig'ish

Unikal yong'oq ulanma tizimi shkaflarni yig'ish va mahsulotni umuman o'rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yorug'lik o'lchamini oshiradi.

Mahsulotlarning konstruktsiyalari va sinflarining xilma-xilligi

Jozibali narx

Metallardan foydalanishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Dizayn

To'ldirish dizayni

Standart ranglar

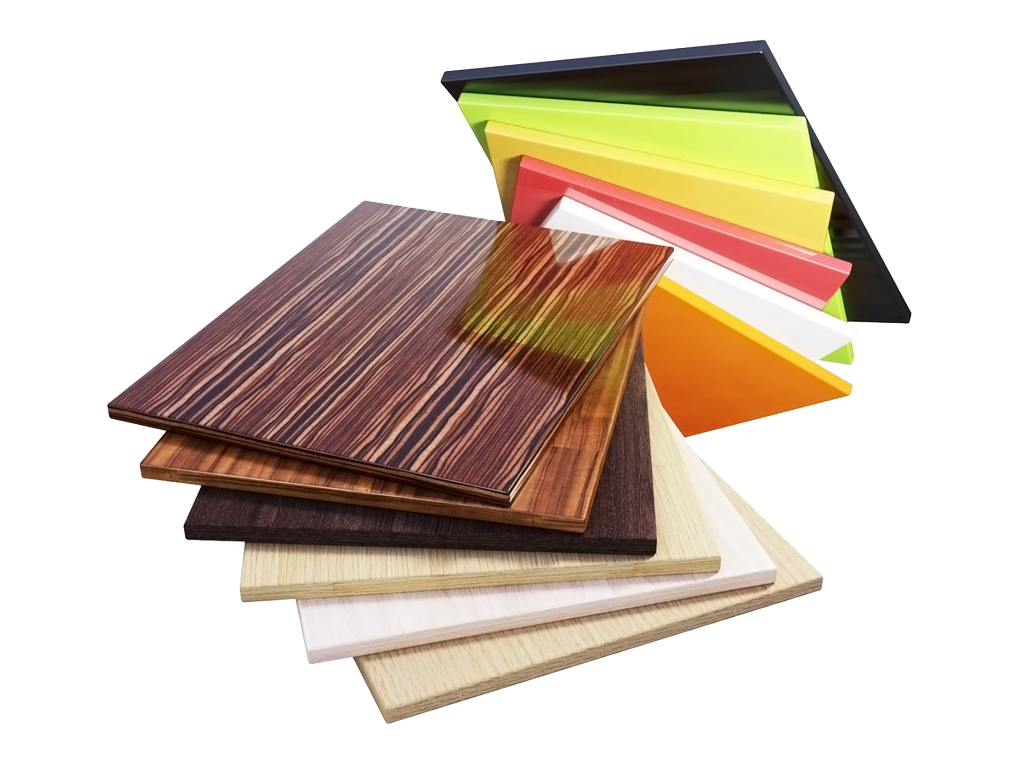

Shkaflarning ikki tomondan bo'yalishi mavjud. Har qanday turdagi to'ldirish 8, 9 va 24 mm qalinlikda

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

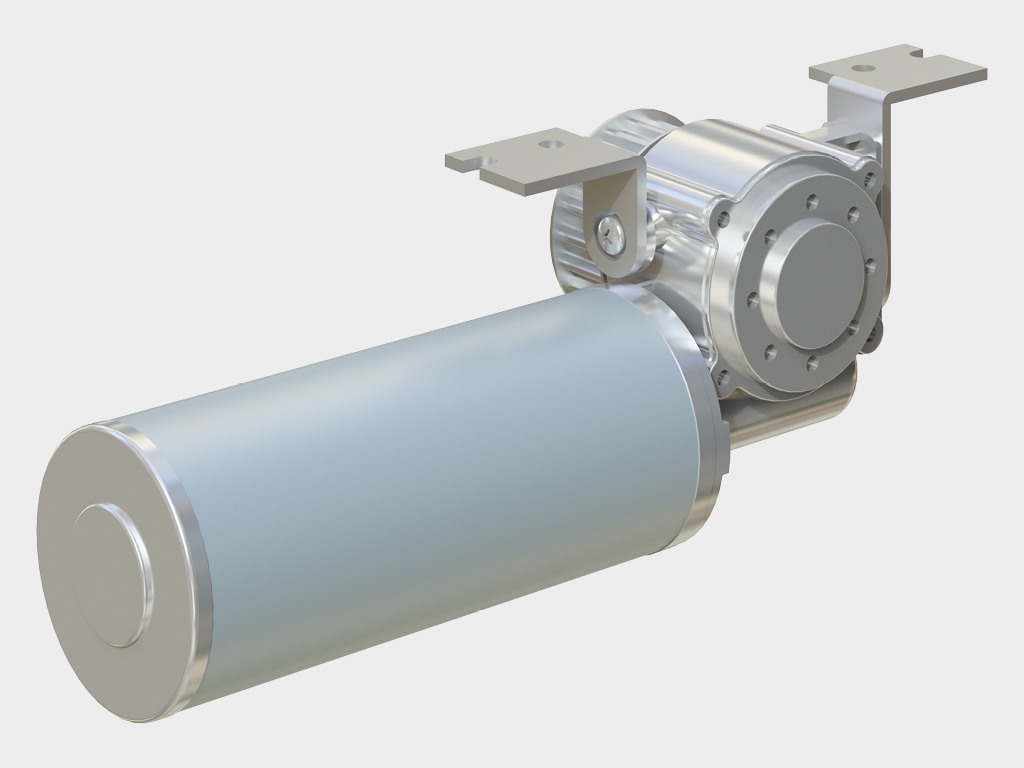

Elektr motor (art. AD-01SP)

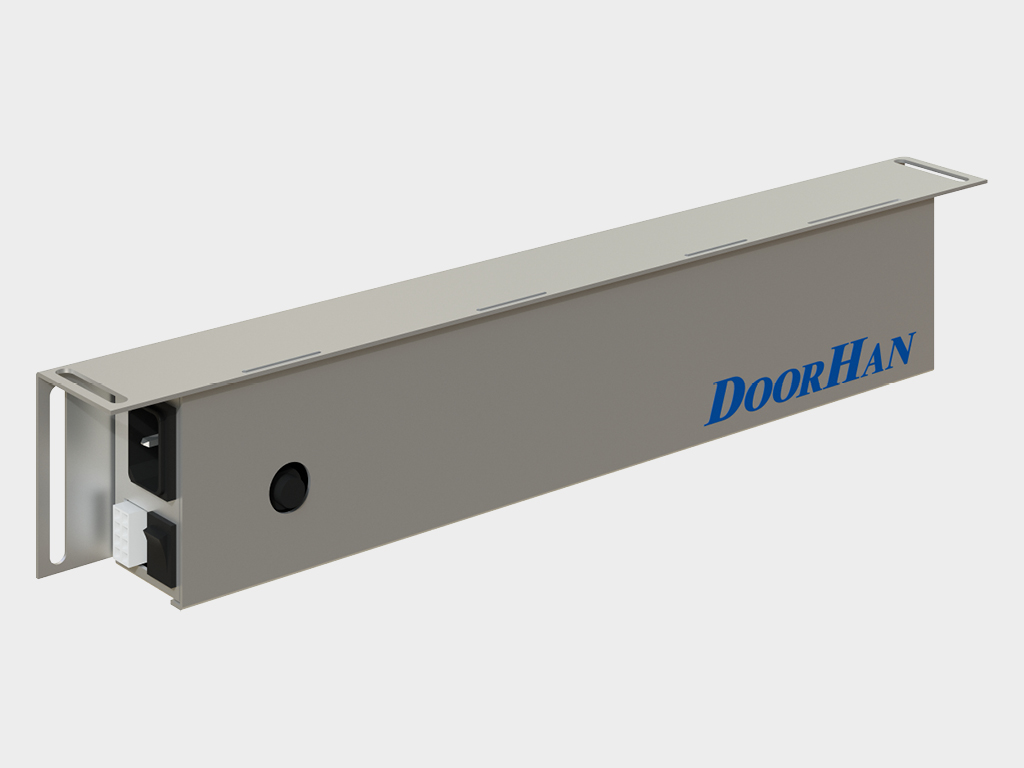

Kontroller (art. AD-03SP)

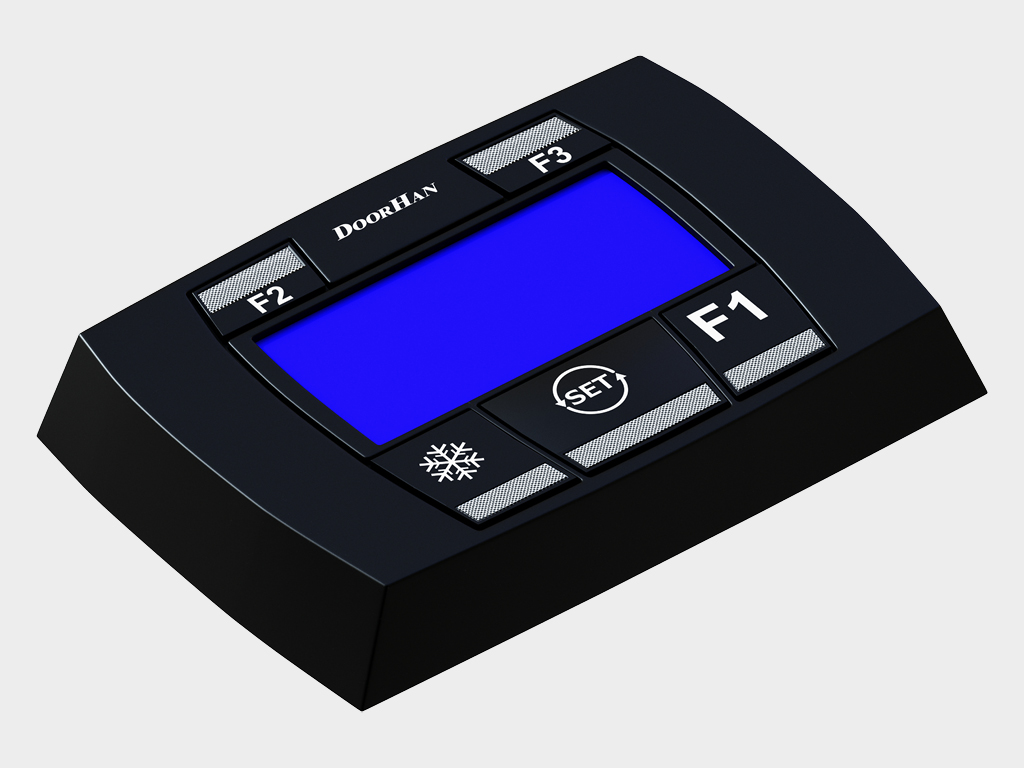

Rejimlar almashtirgichi displey bilan (art. AD-08SP)

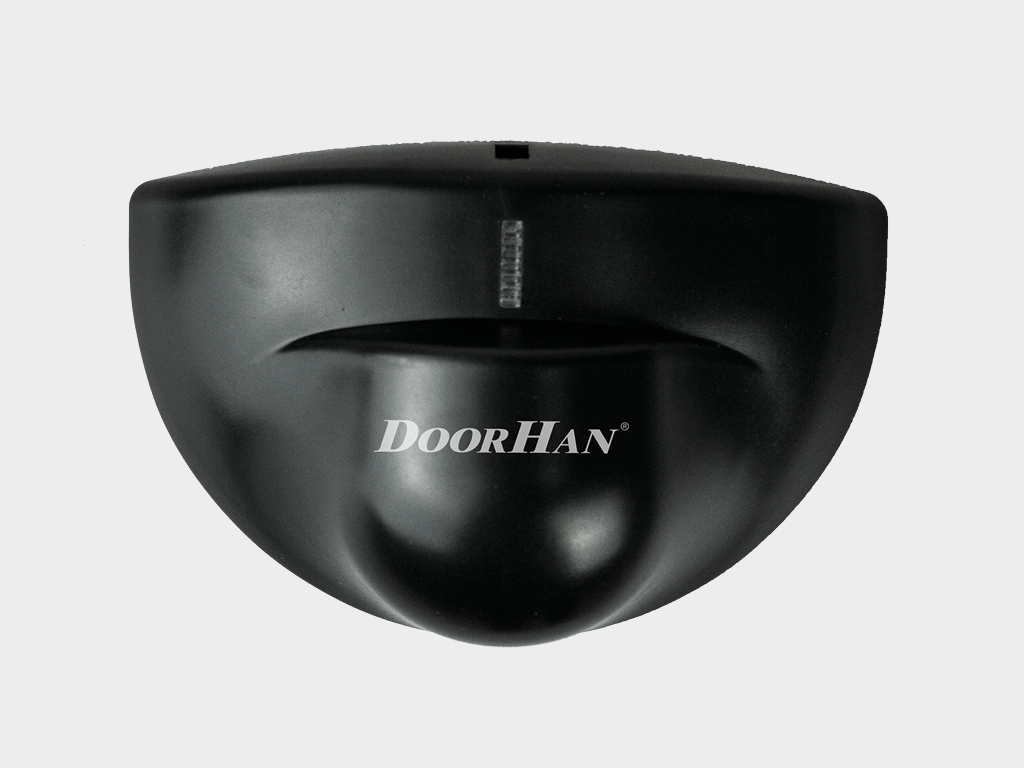

Harakatsizlik sensori (art. AD-06, 1 dona)

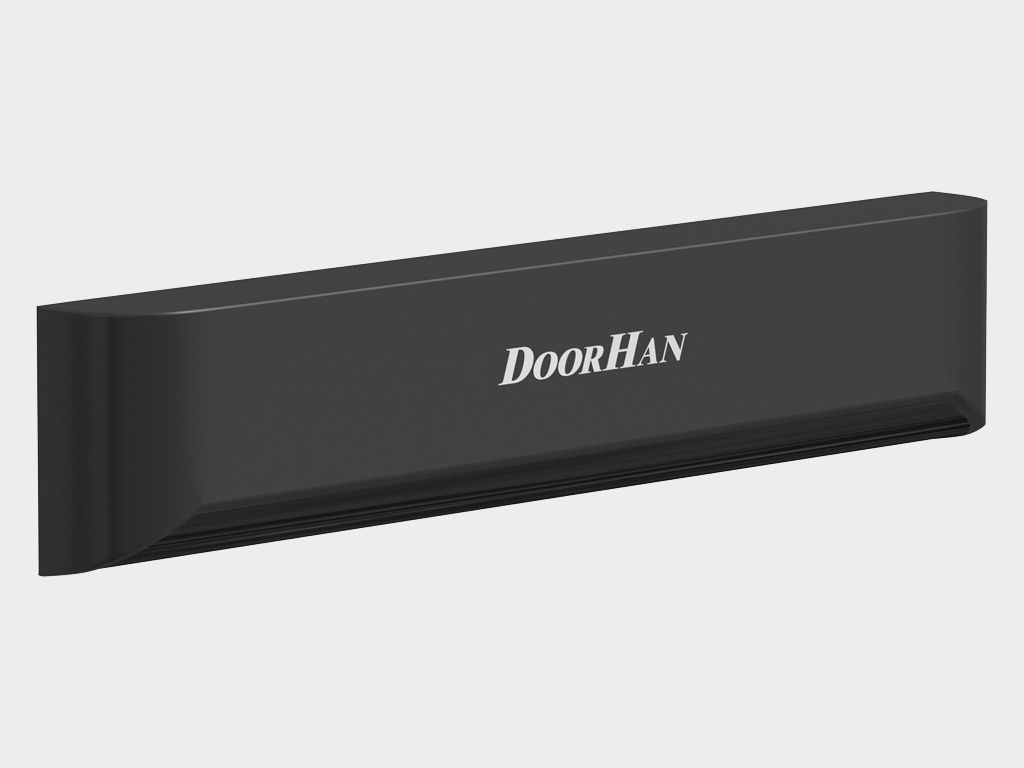

Kompleks harakat va xavfsizlik sensori (art. AD-34, 1 dona)

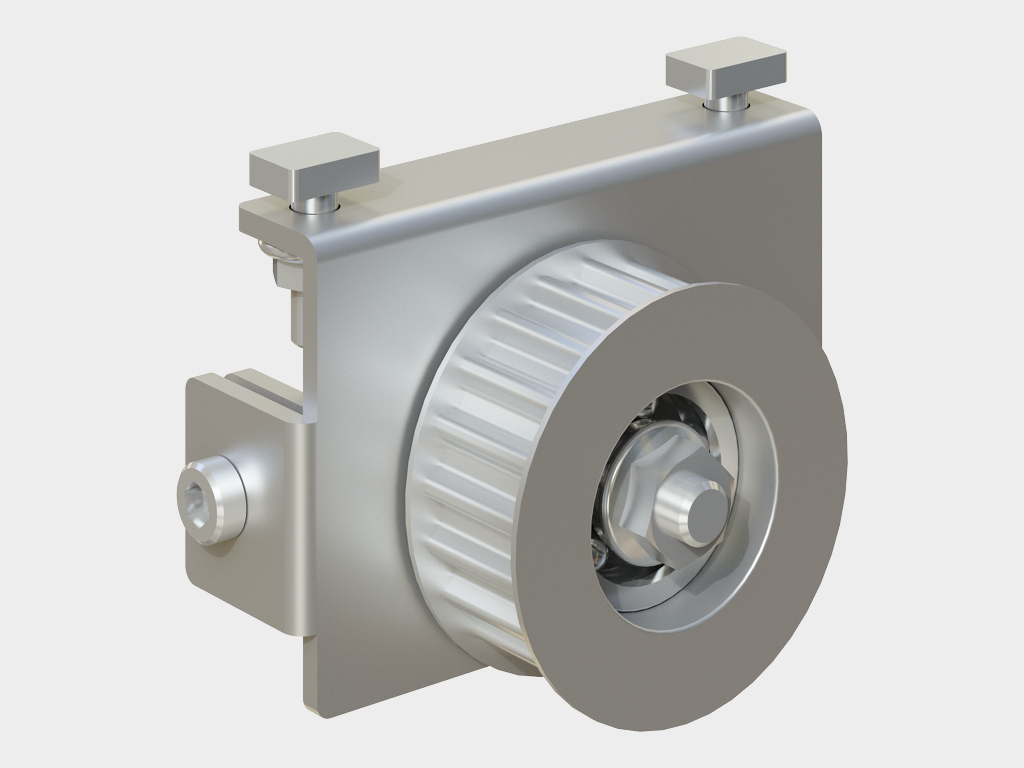

Tortish rulosi (art. AD-14SP, 1 dona)

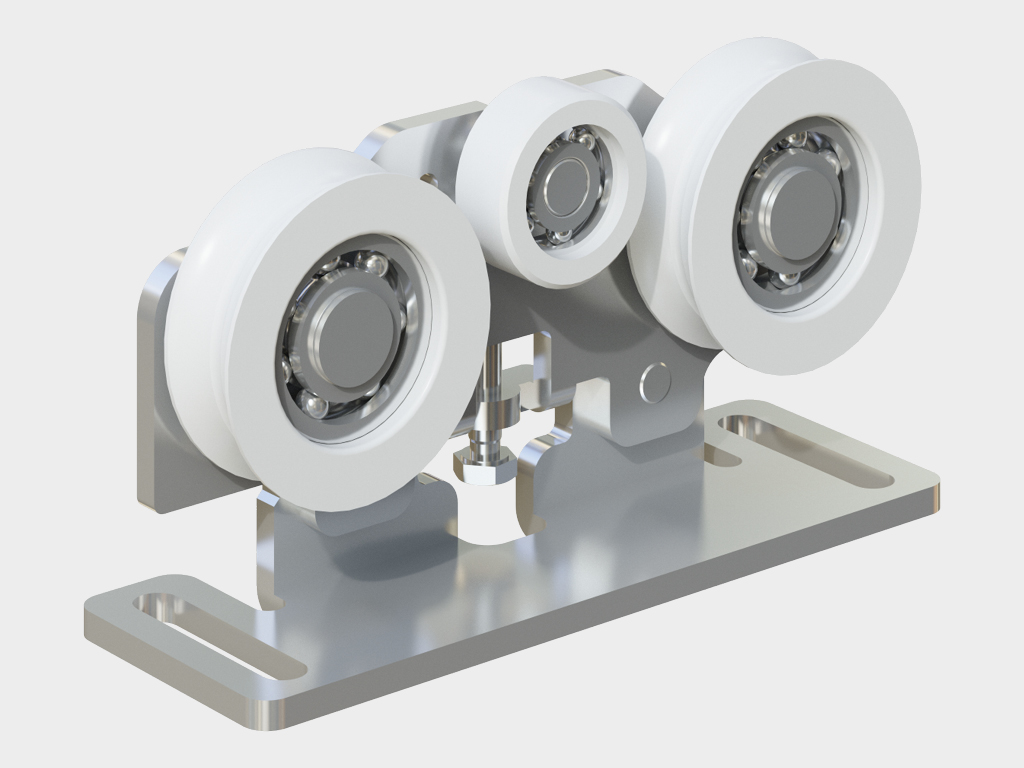

Karetka to'plami (art. AD-15SP, 4 dona) AD-SP dvigatelida

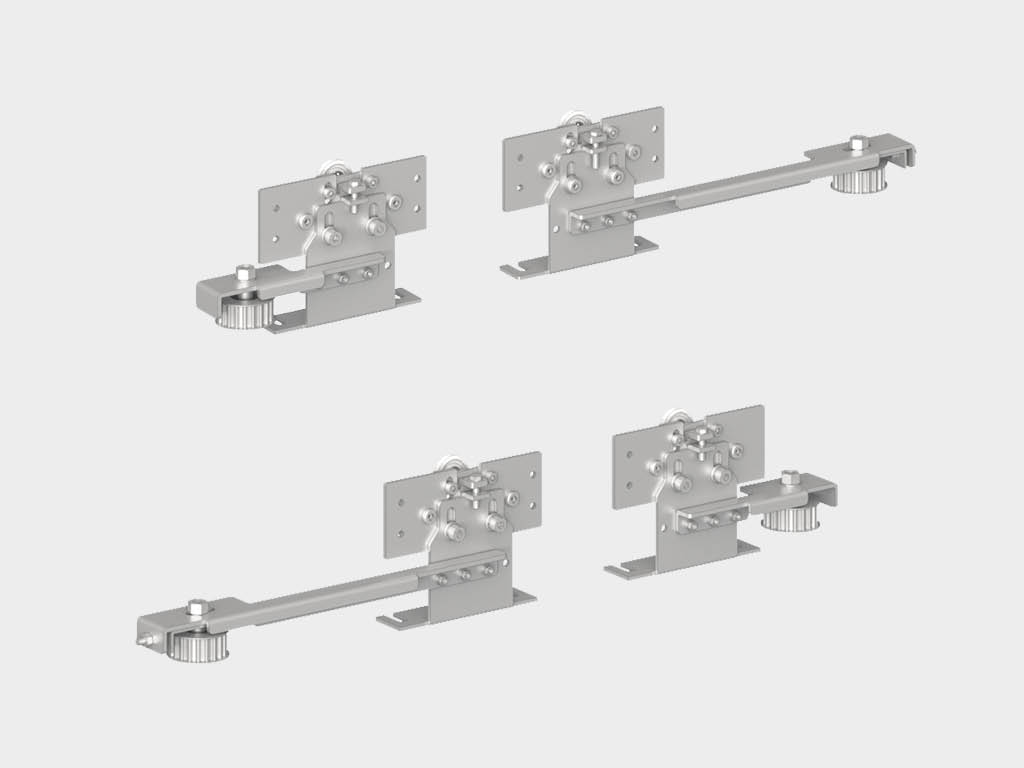

* Tashqi shkaflar uchun karetka to'plami (4 dona) AD-SP-TELESCOPE dvigatelida

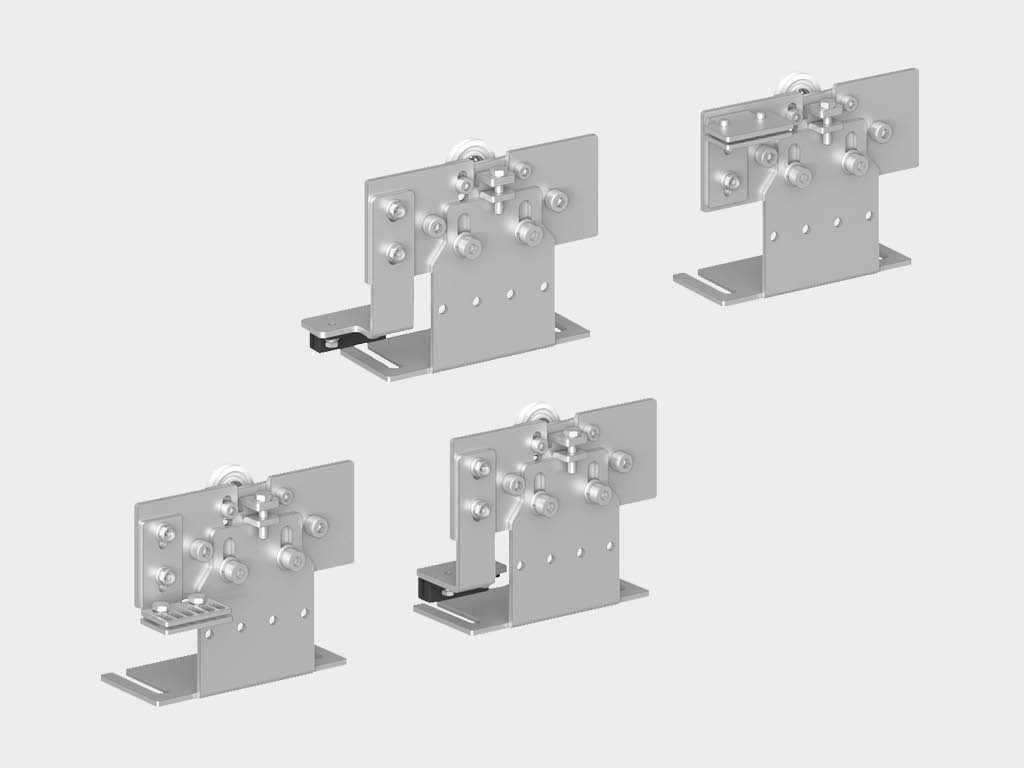

Ichki shkaflar uchun karetka to'plami (4 dona) AD-SP-TELESCOPE dvigatelida

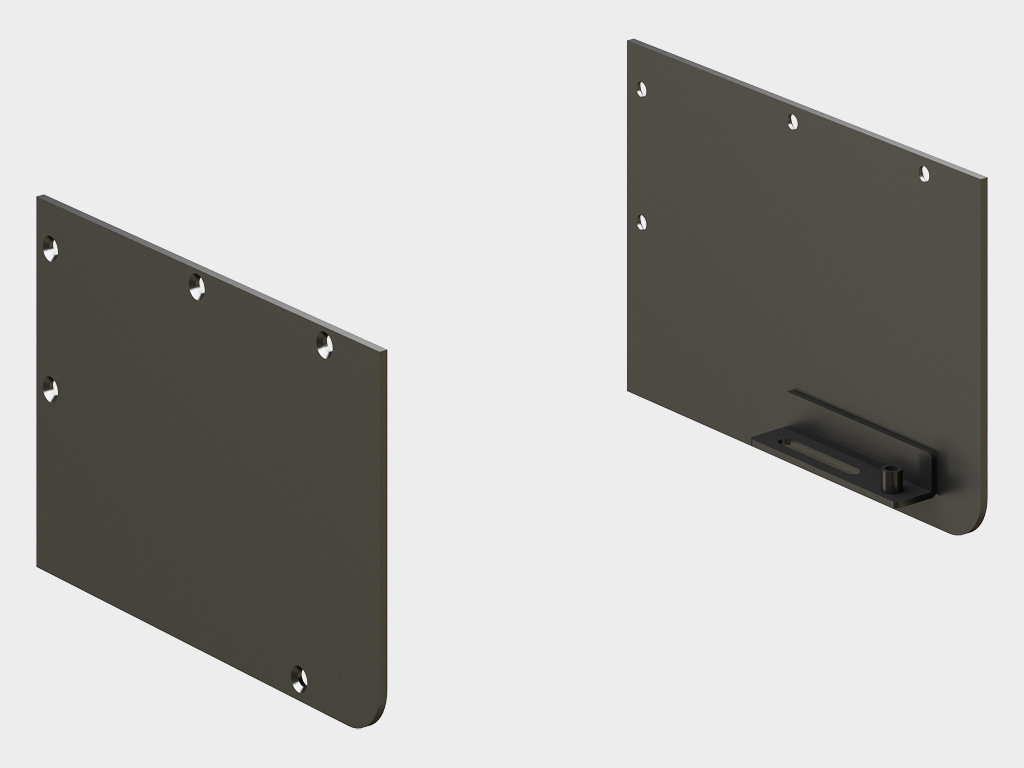

Korobning yon qopqog'i to'plami (art. AD-16SP, 2 dona) AD-SP da / (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE da

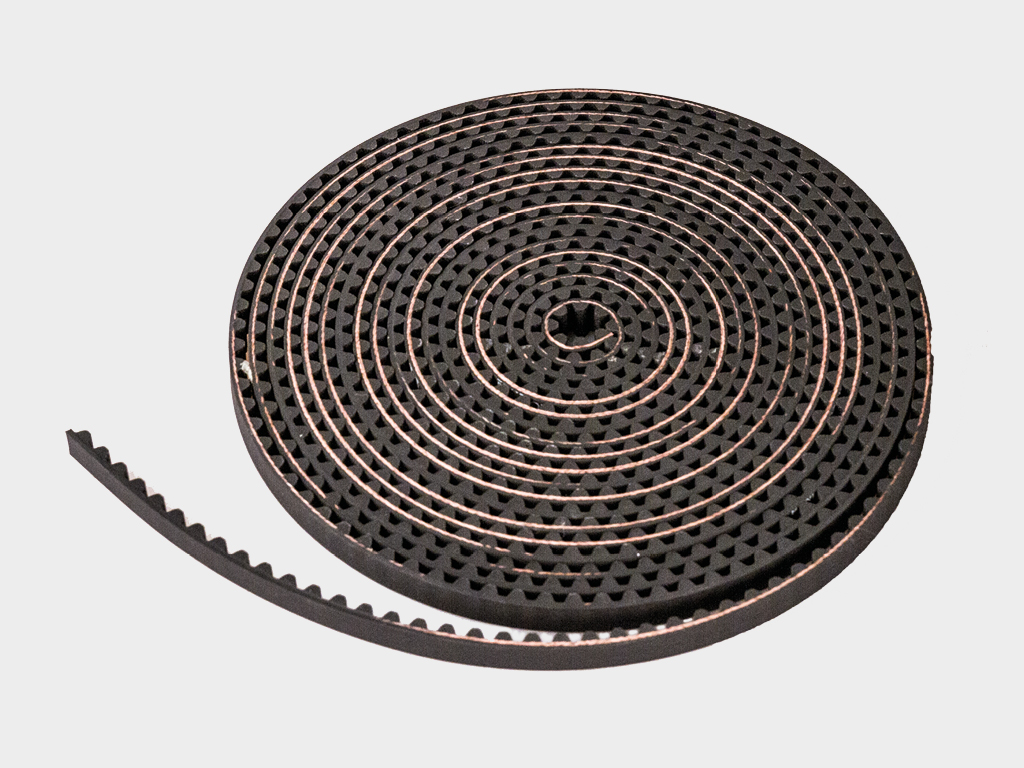

Dvigatel kamar (art. AD-17, 11 m)

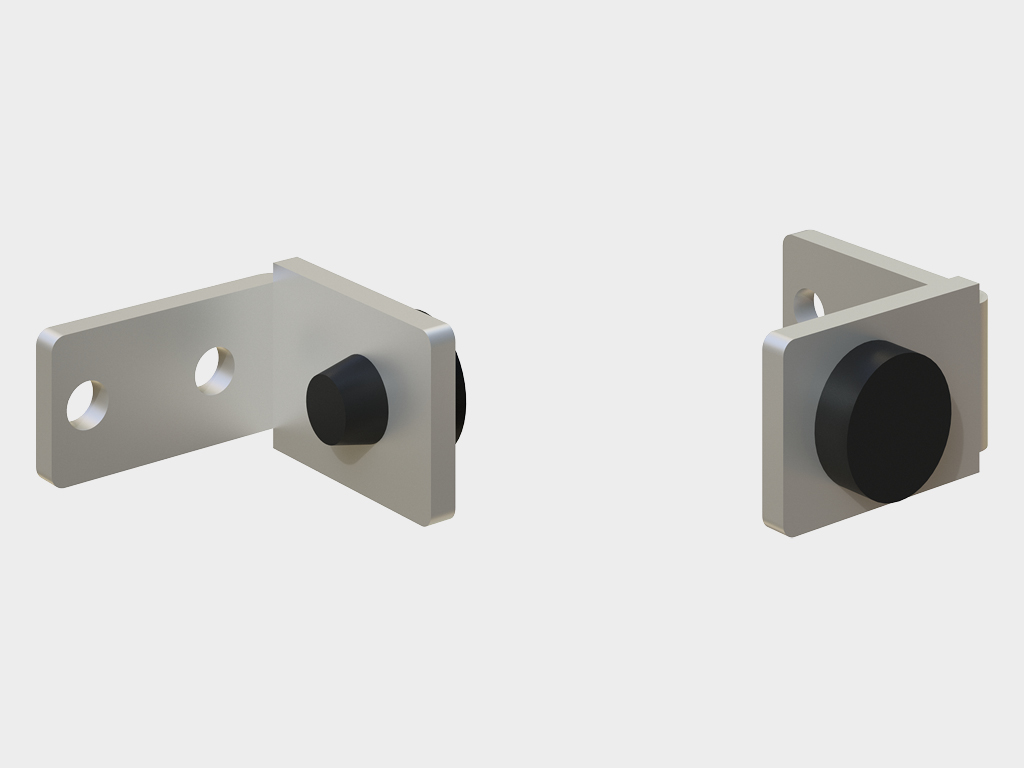

To'xtatkichlar to'plami (art. AD-19SP, 2 dona) AD-SP dvigatelida

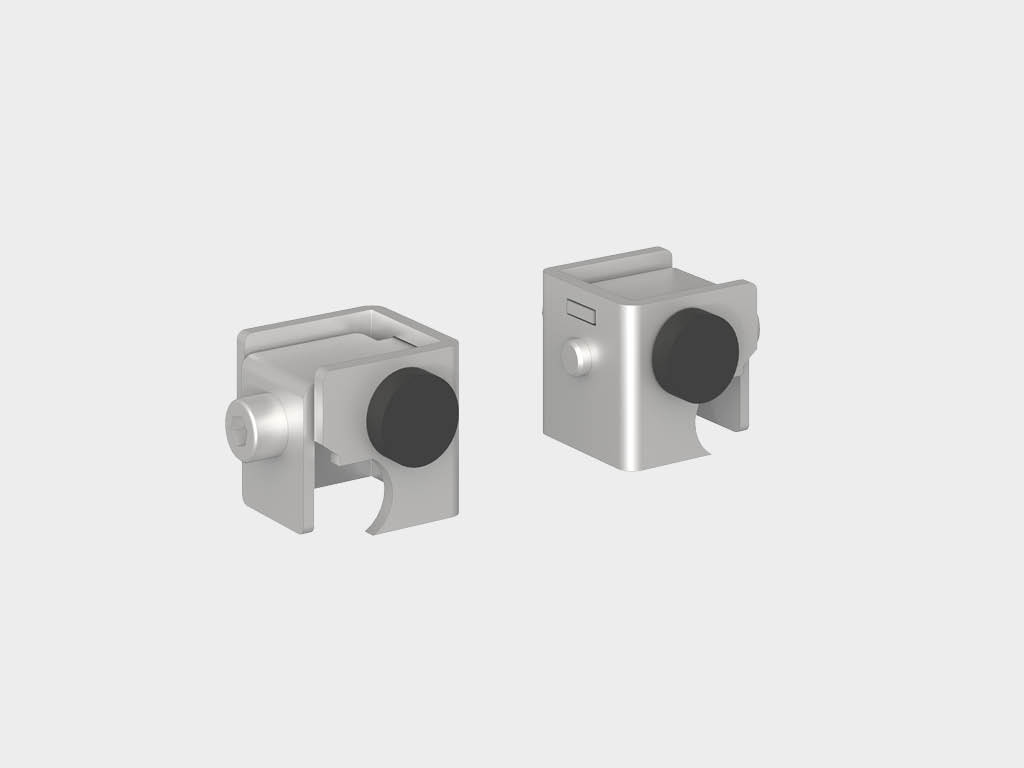

To'xtatkichlar to'plami (2 dona) AD-SP-TELESCOPE dvigatelida

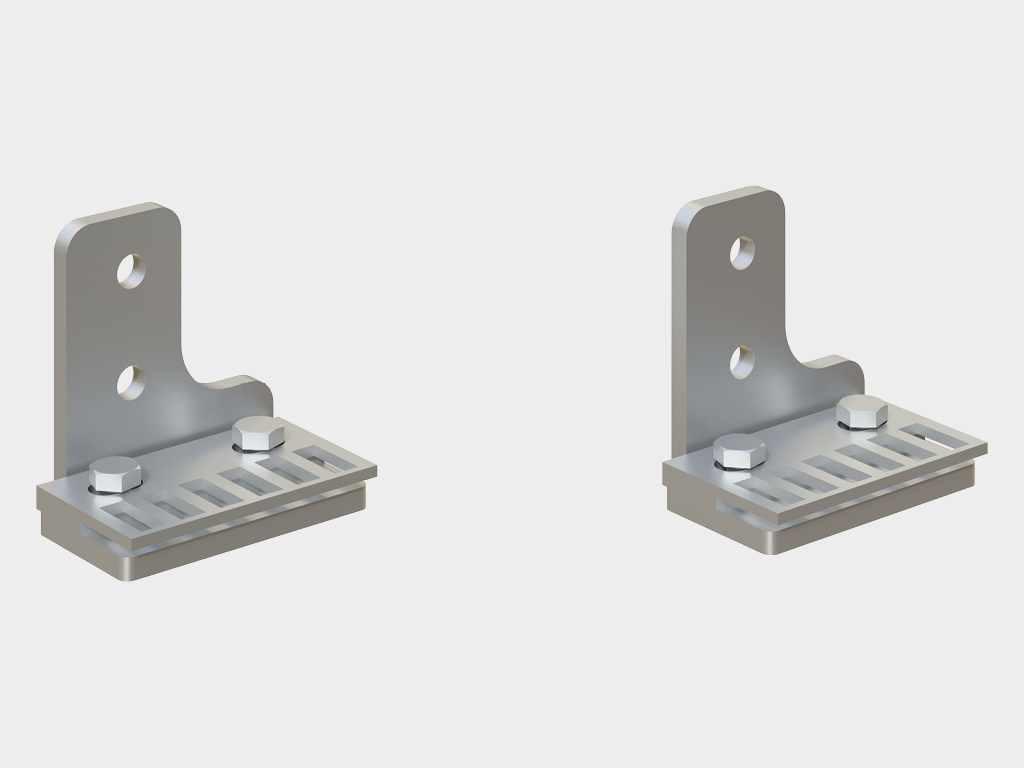

Kamar ushlagichlari to'plami (art. AD-20SP, 2 dona)

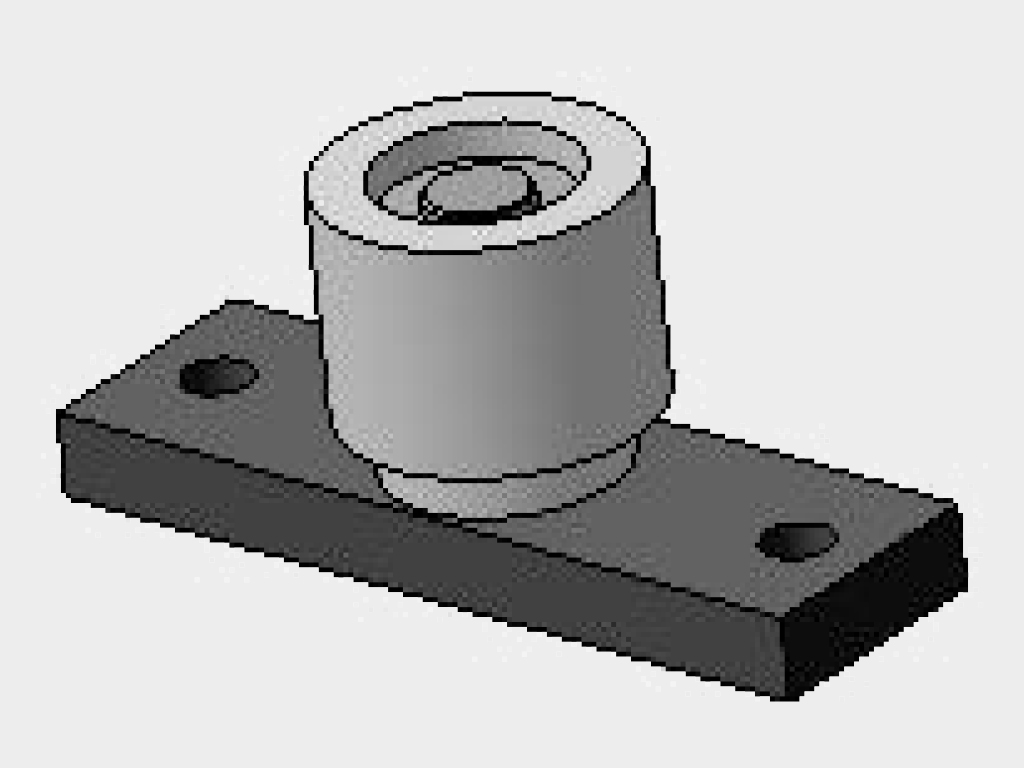

Pastki yo'naltiruvchi (art. TPP-001-32D, 2 dona)

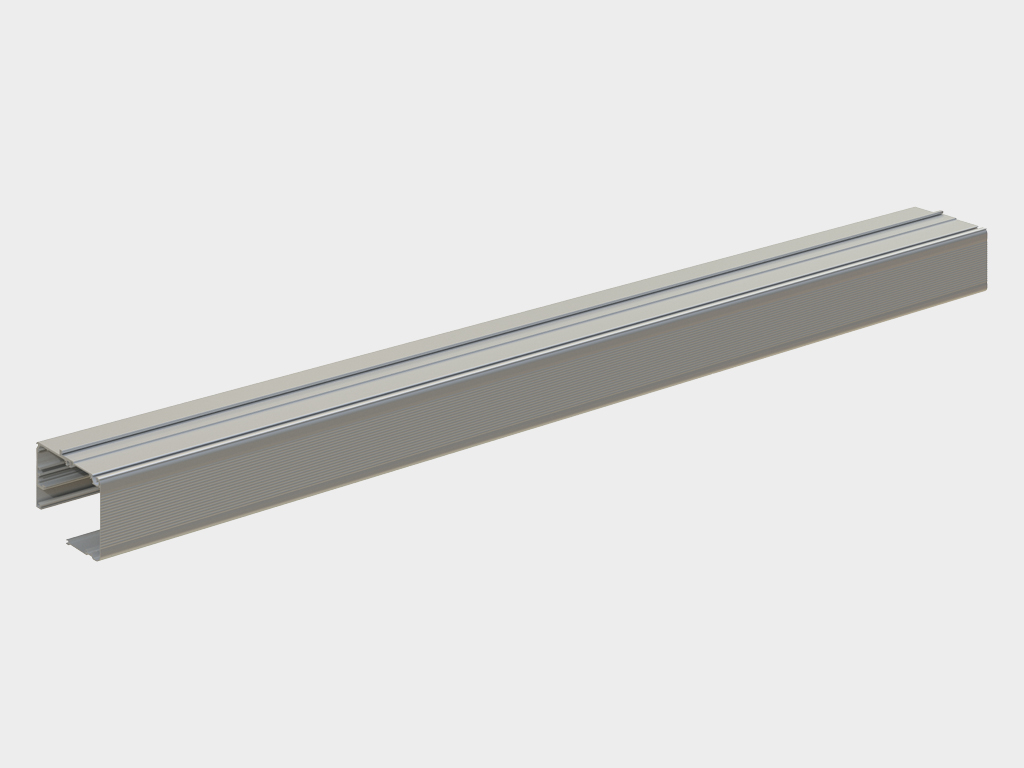

Qopqoq bilan korob (art. AHDS35 2009, 2011, 2012) AD-SP dvigateliga / * (art. AHDS35 2019-2023) AD-SP-TELESCOPE dvigateliga

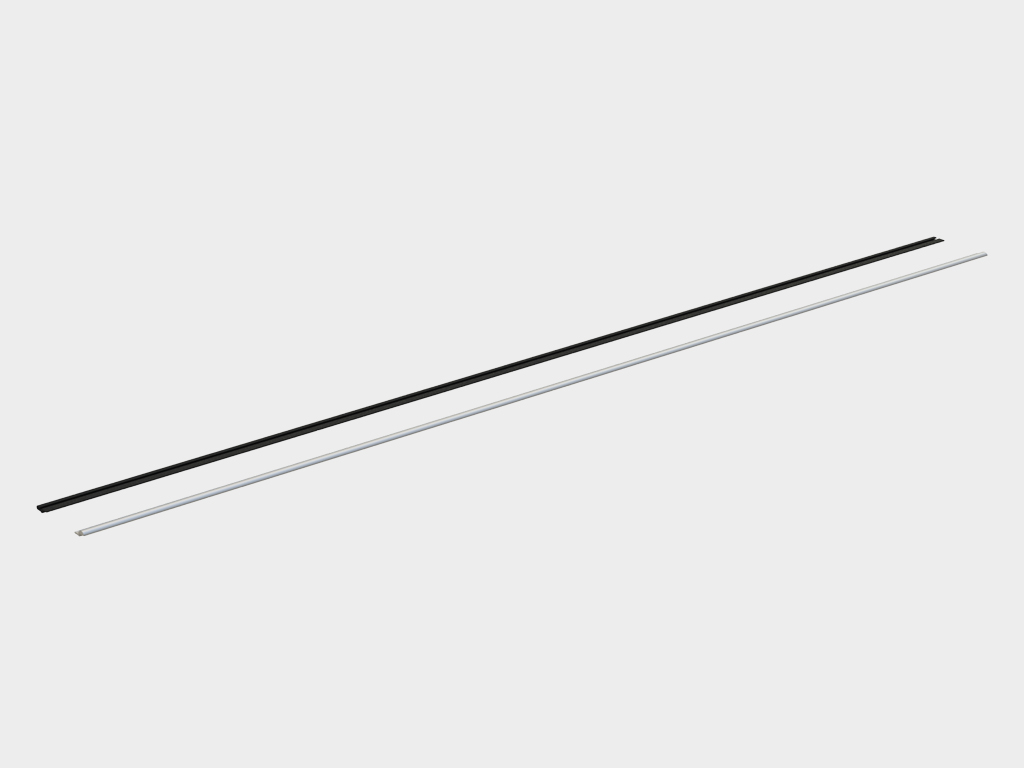

Iz bilan muhr (art. AHDS35 2010 c AD-29) AD-SP dvigateliga / * (art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE dvigateliga

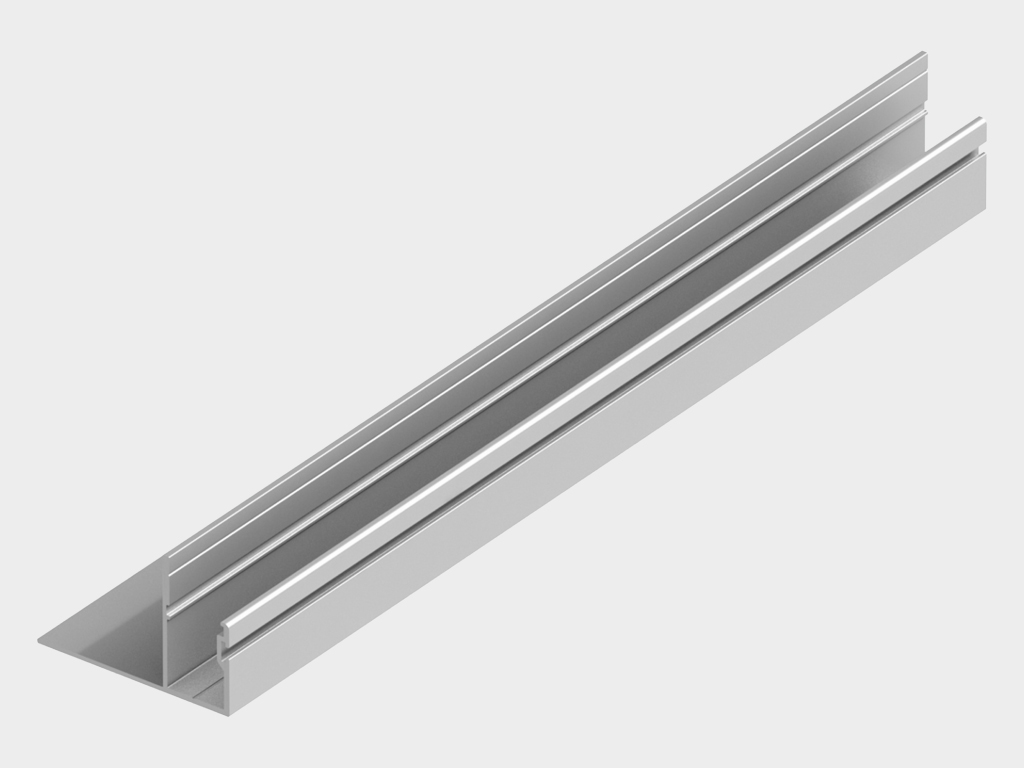

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

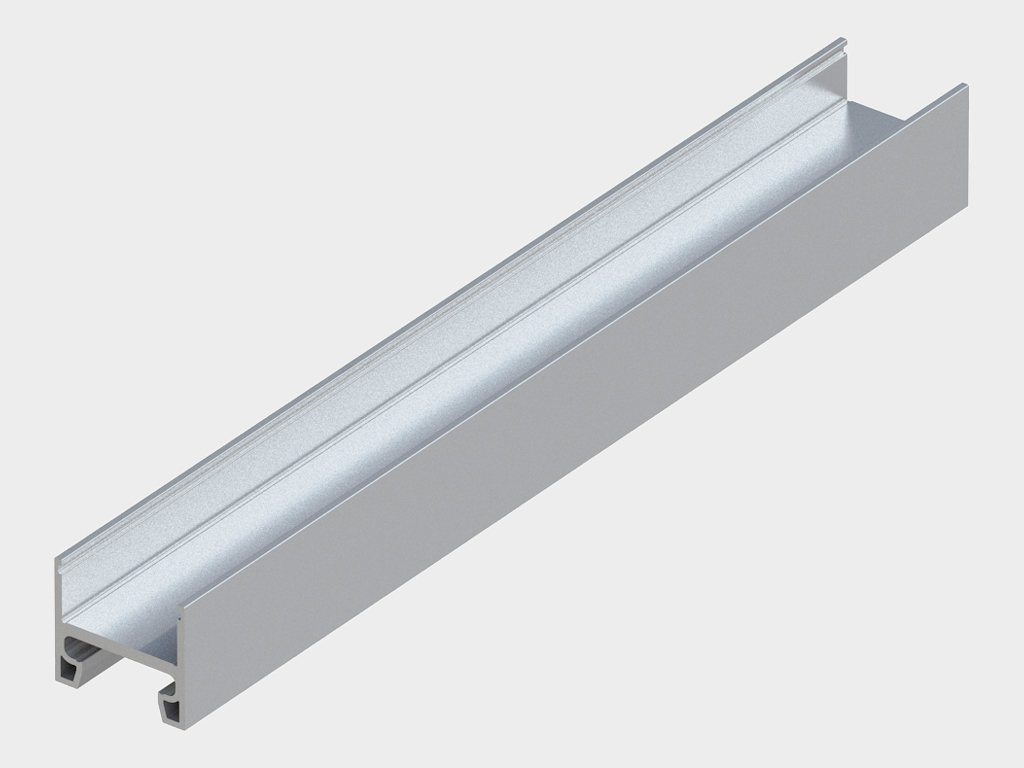

Vertikal shkaf profili uchida kesilgan 30 × 35 mm (art. AHDS35 0106.FREZ)

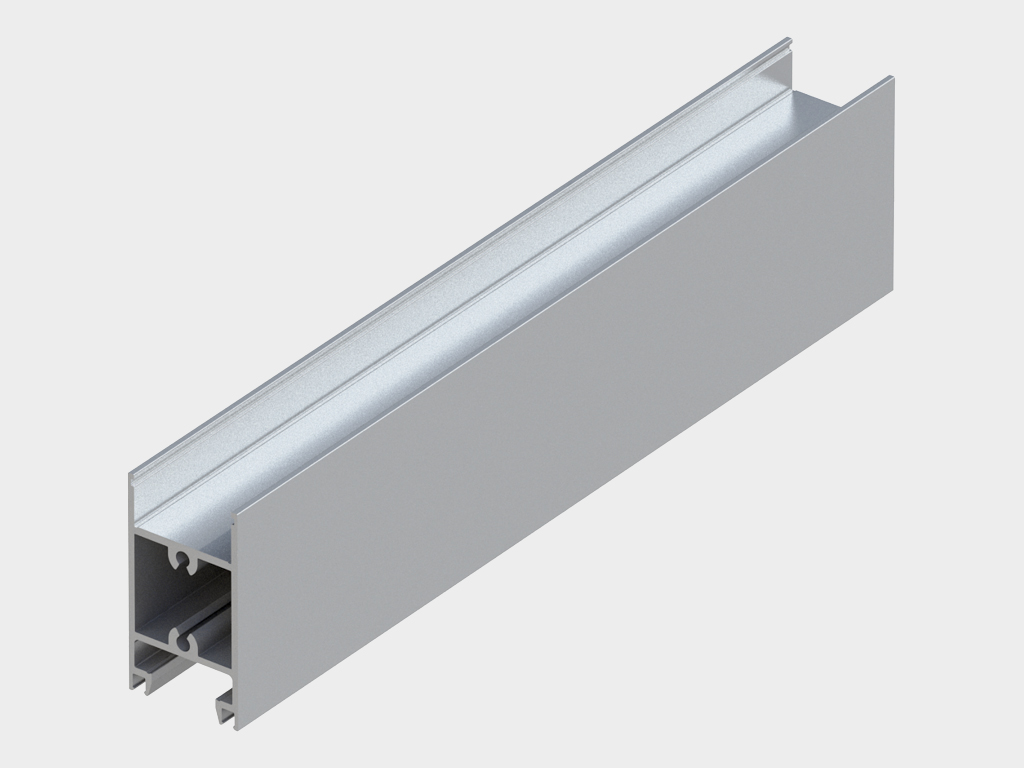

Gorizontal shkaf profili 64 × 35 mm (art. AHDS35 0108)

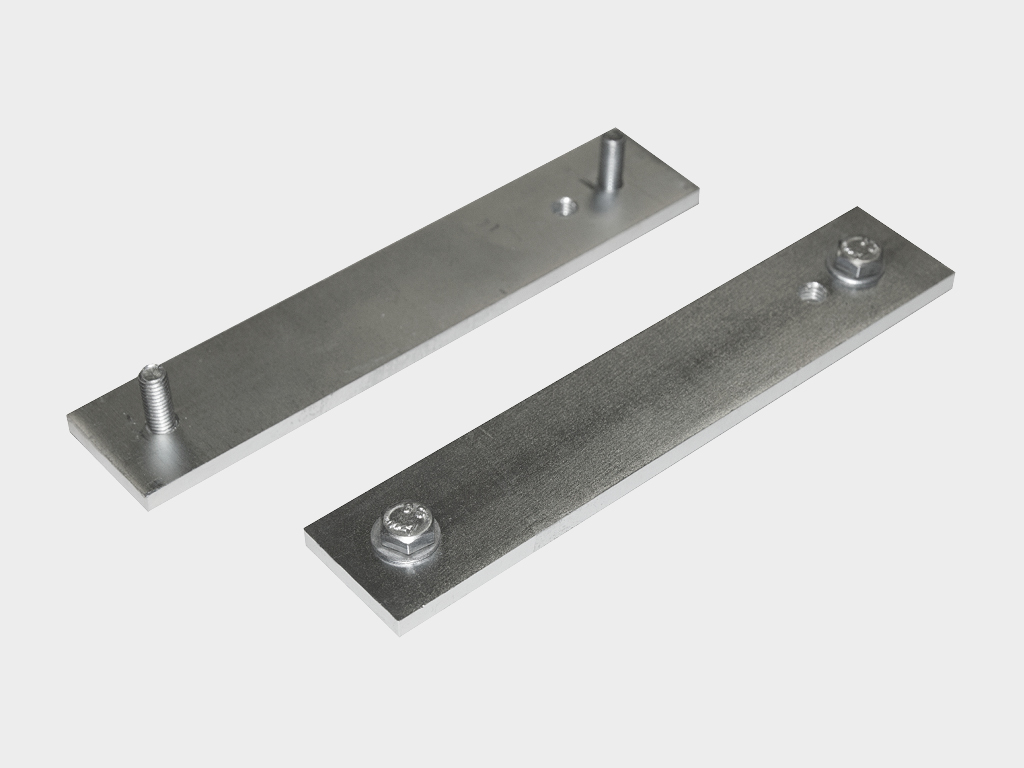

Qaytish plastinkalari to'plami (art. AD-100KIT, 2 ta komplekt)

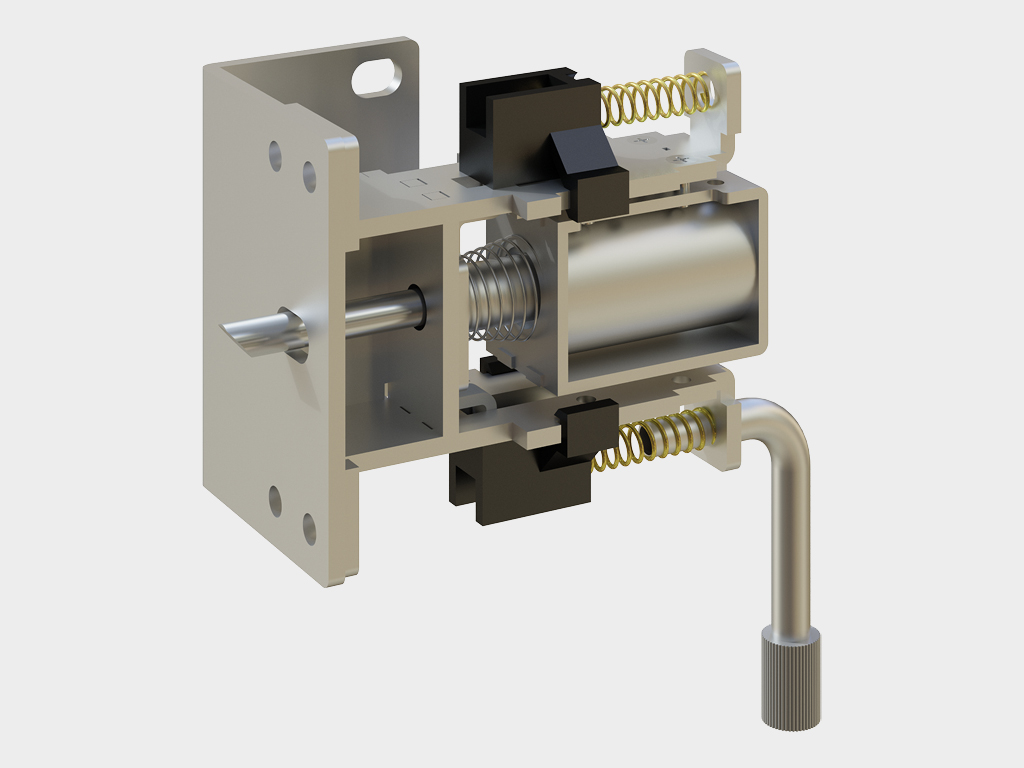

AD-07SP — elektromechanik qulflash qurilmasi AD-SP dvigateliga, ruxsatsiz kirishni oldini olishni ta'minlaydi / * (art. AD-07SPTEL) AD-SP-TELESCOPE dvigateliga

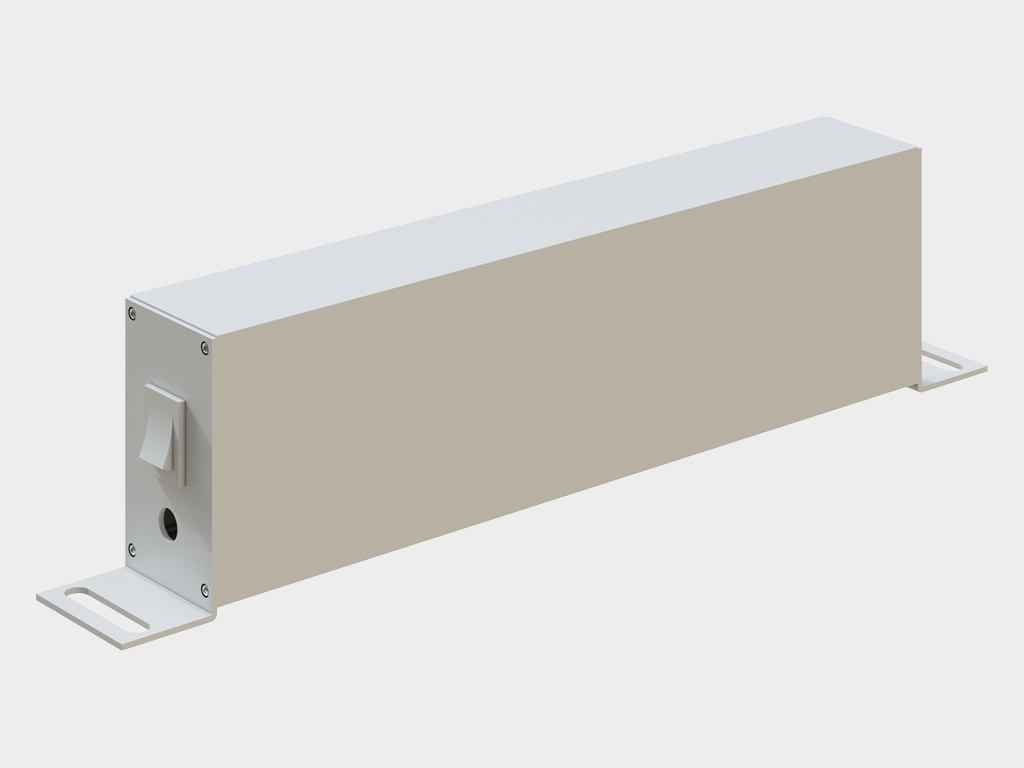

AD-27 — akkumulyator batareykasi (sig'imi 2,0 Ah) eshigni tashqi quvvatlanishsiz 15–30 daqiqa davomida (170 tsikl) uzluksiz ishlashini ta'minlaydi

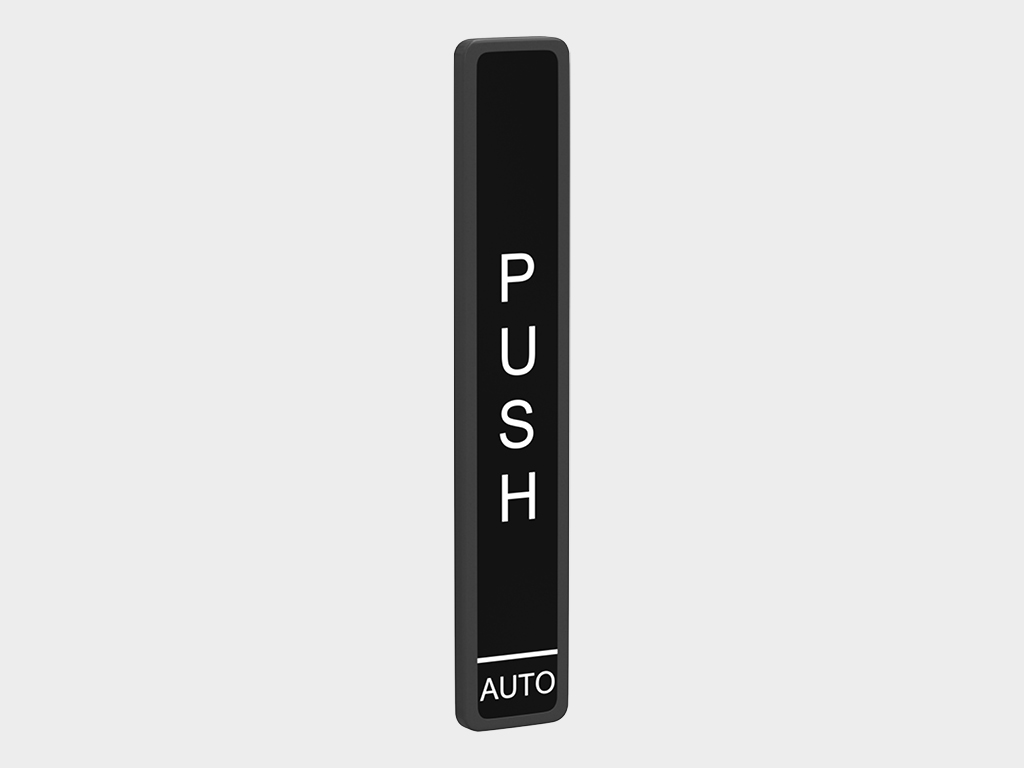

AD-30 — simsiz (tirsak) PUSH tugmasi. Harakat sensori o'rnida eshikni qo'lda kontaktli boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

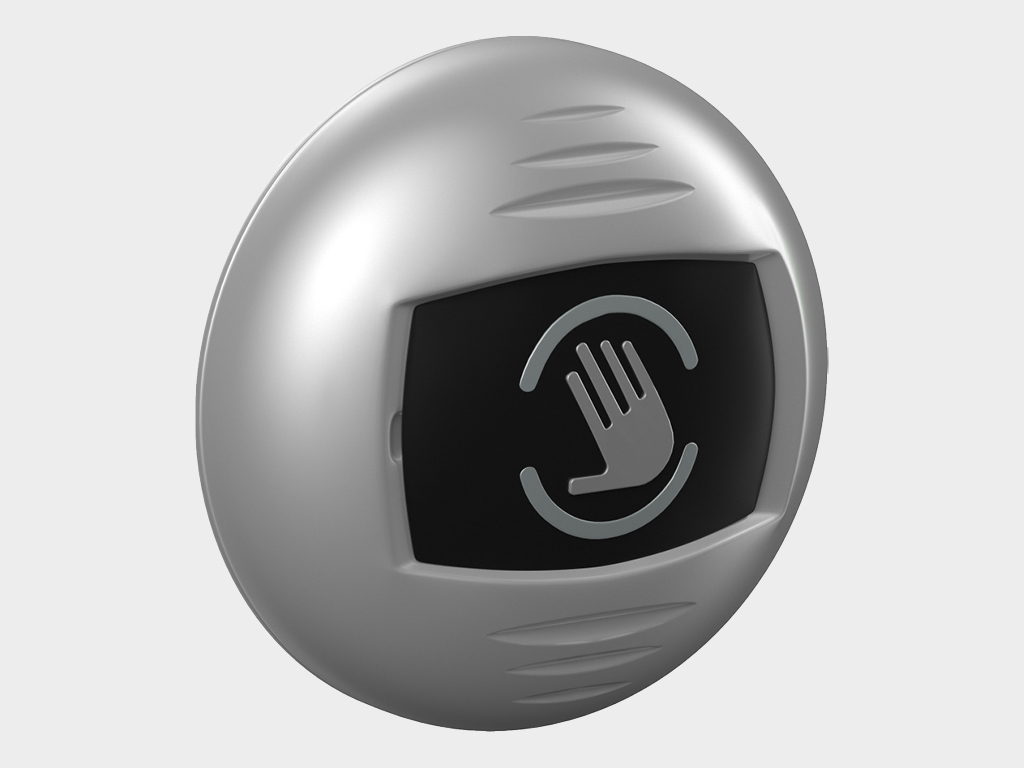

AD-31 — becontactli infraqizil tugma. Harakat sensori o'rnida eshikni qo'lda becontactli boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

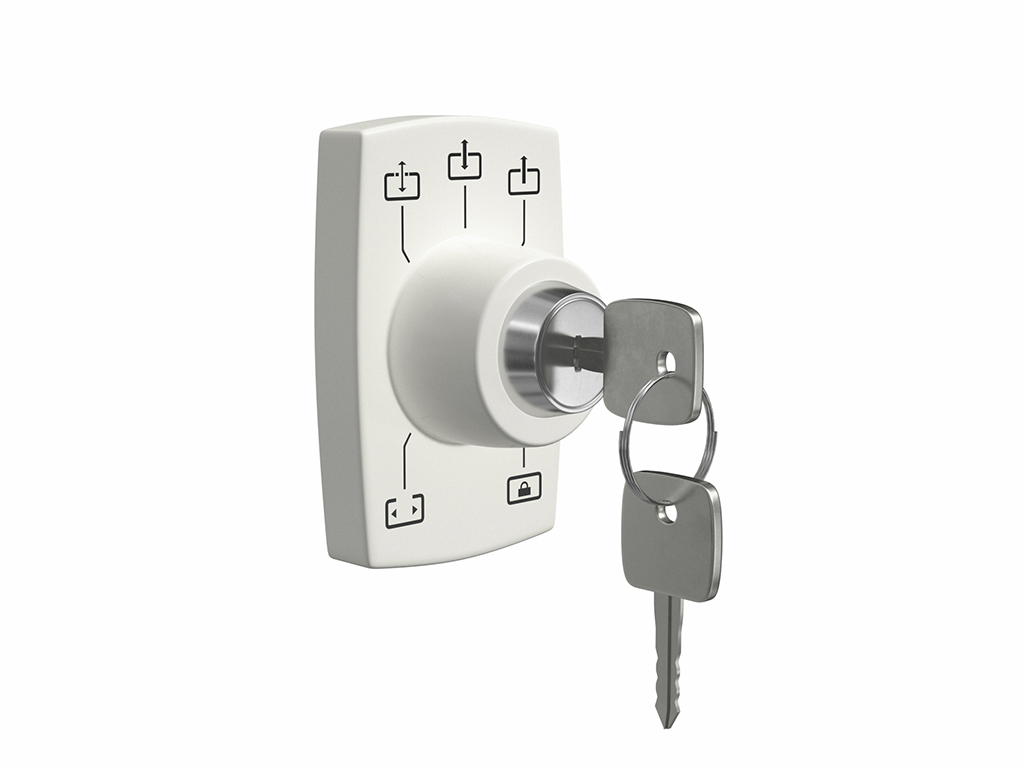

AD-32 — ish rejimlarini kalit bilan almashtirish tugmasi (5 ta rejim). Displeyli rejim almashtirgich o'rnida ishlatiladi va eshikni boshqarishga cheklangan kirishni ta'minlaydi

AD-34 — kompleks harakat va xavfsizlik sensori. Bir korpusda mikrovollandali harakat radarini va eshik ramkasidagi infraqizil xavfsizlik parda sensori birlashtiradi

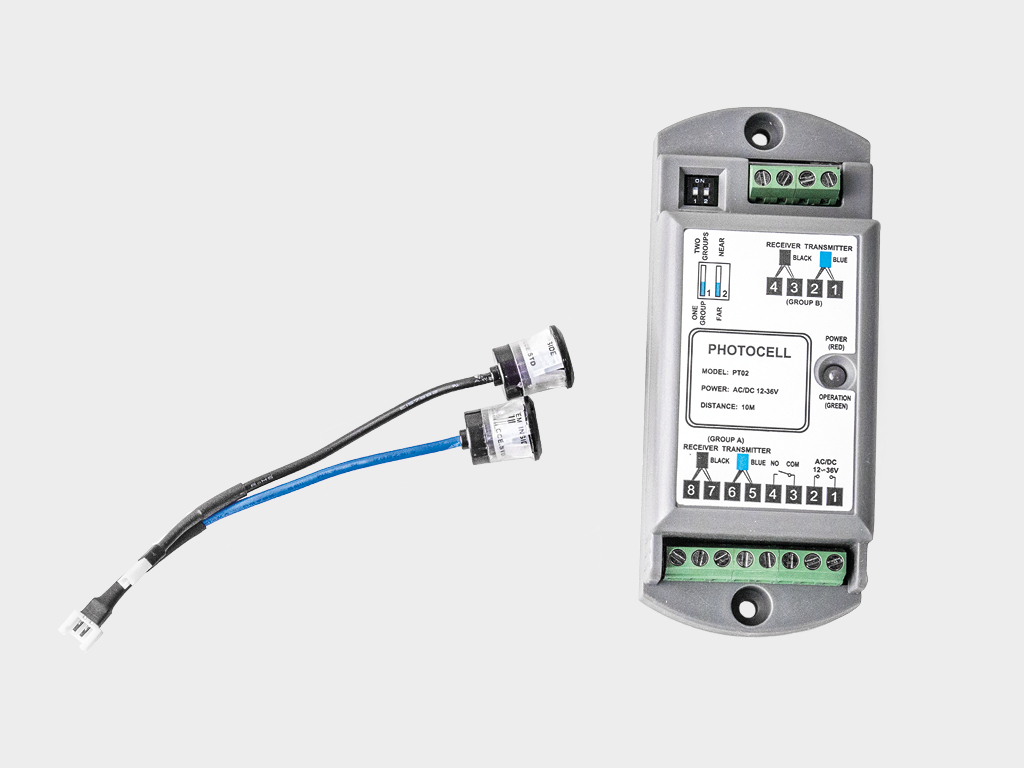

AD-09 — fotoelementlar to'plami, eshik ramkasidagi xavfsizlikni ta'minlaydi

Texnik tavsif

O'lchamlar jadvali

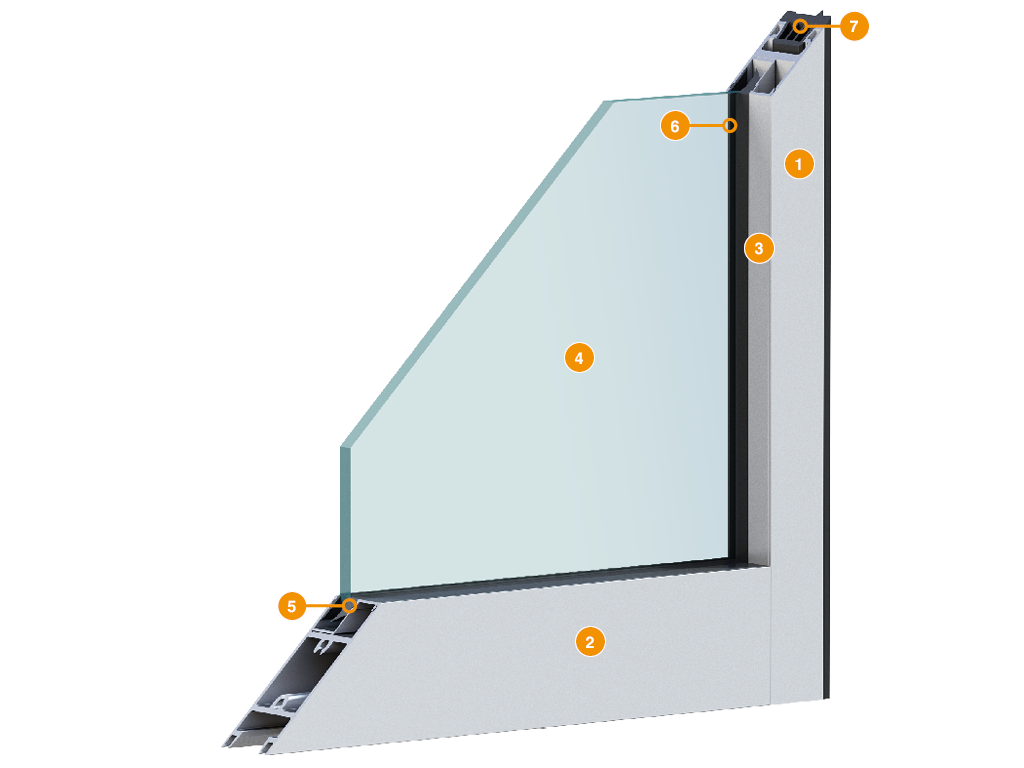

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2200 dan 4000 gacha

Ширина проема для двустворчатых дверей, мм

1 806 dan 6 200 gacha (ikki harakatsiz shkaf va ramkali oynasi bilan)

Притолока, мм

Kerak emas

Shkafning vertikal profil
Shkafning gorizontal profil
Ştapik
To'ldirish 8 mm, 9 mm (ştapik bilan) yoki 24 mm (ştapiksiz)
Ichki siqiluvchi
Tashqi siqiluvchi
Markaziy siqiluvchi

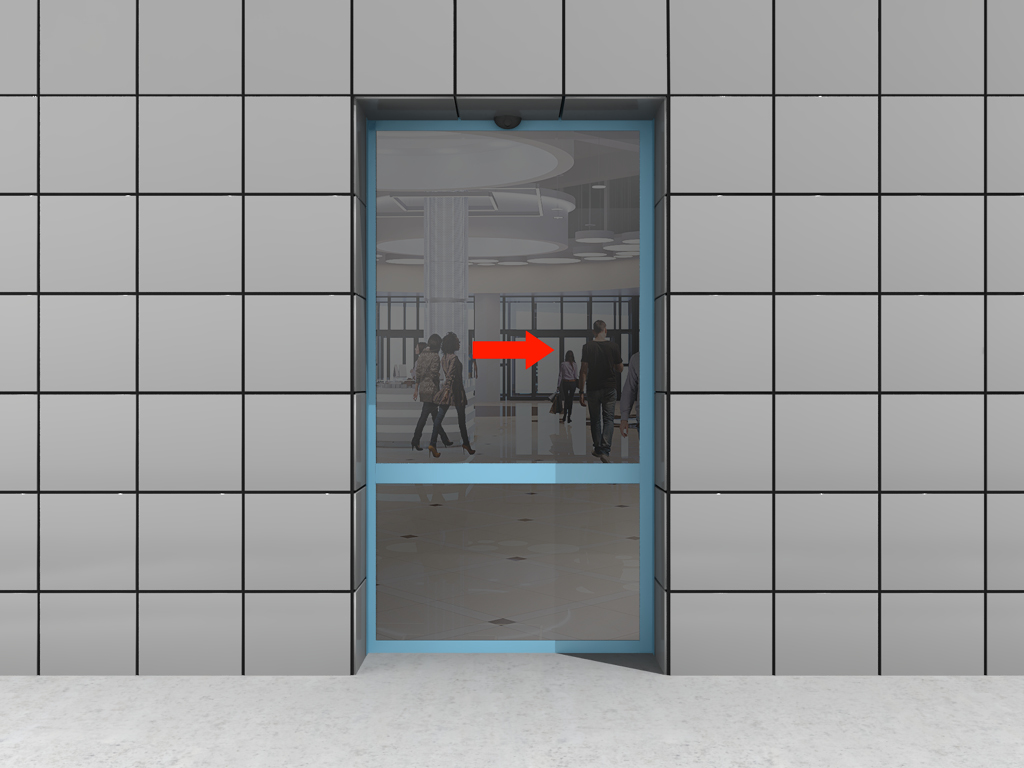

Bir eshikli eshik (chapga ochilishi)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2500 gacha
H, мм Высота проема	3000 gacha

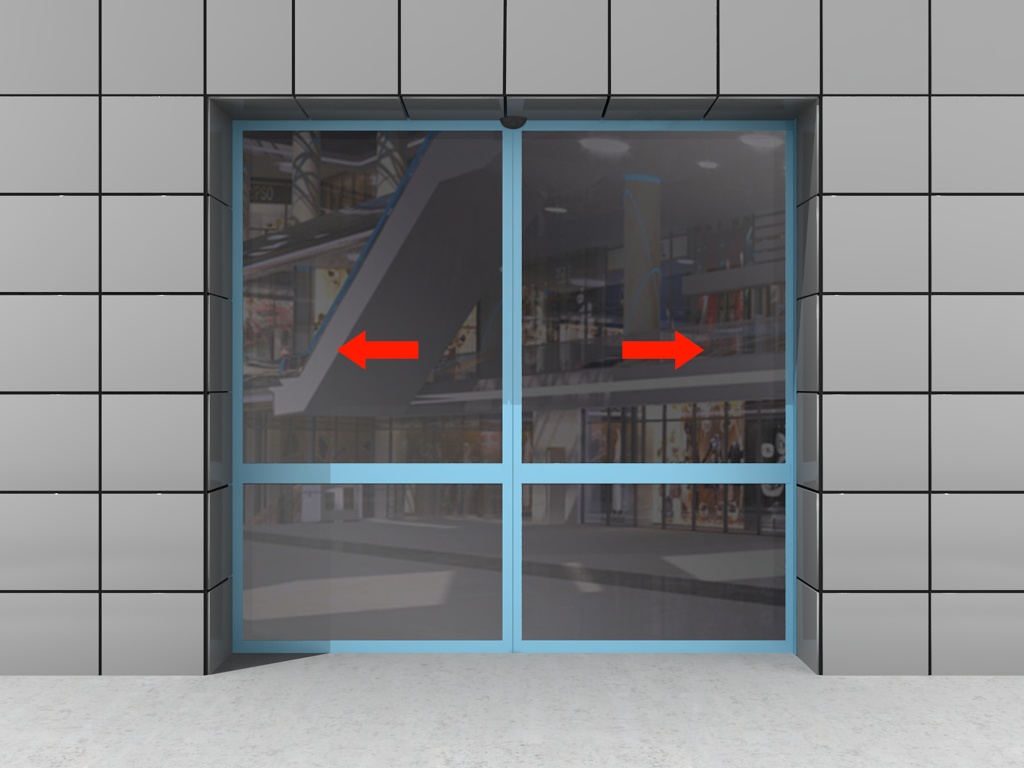

Ikki eshikli eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

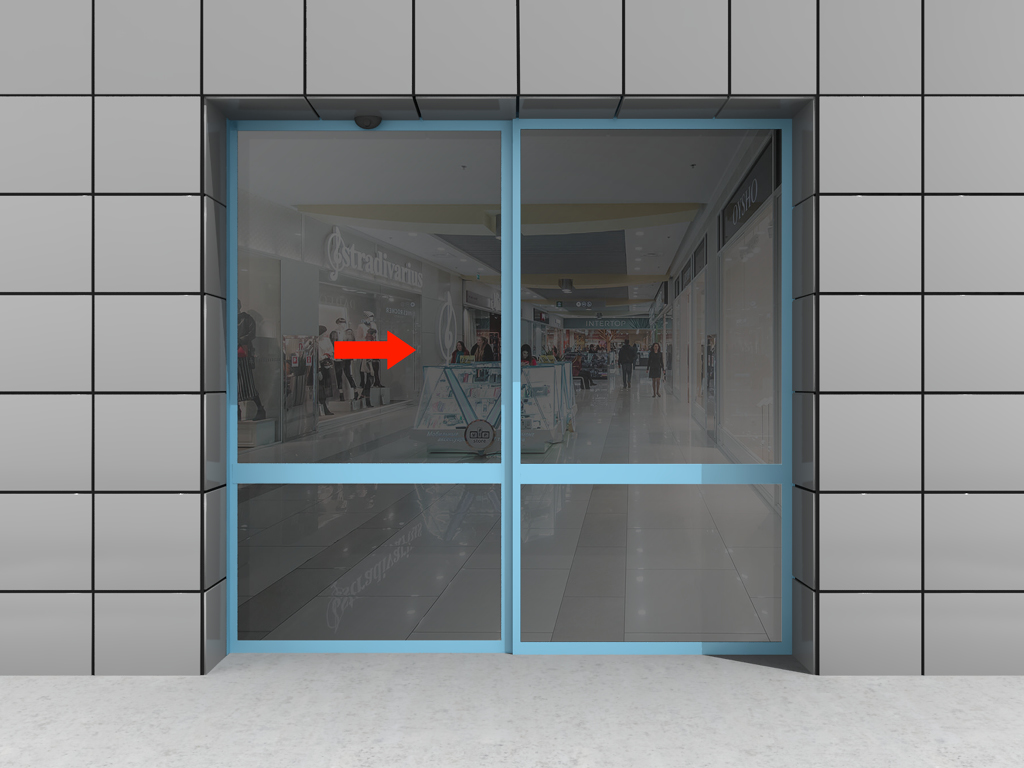

Bir eshikli eshik bitta harakatsiz shkaf bilan (chapga ochilishi)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

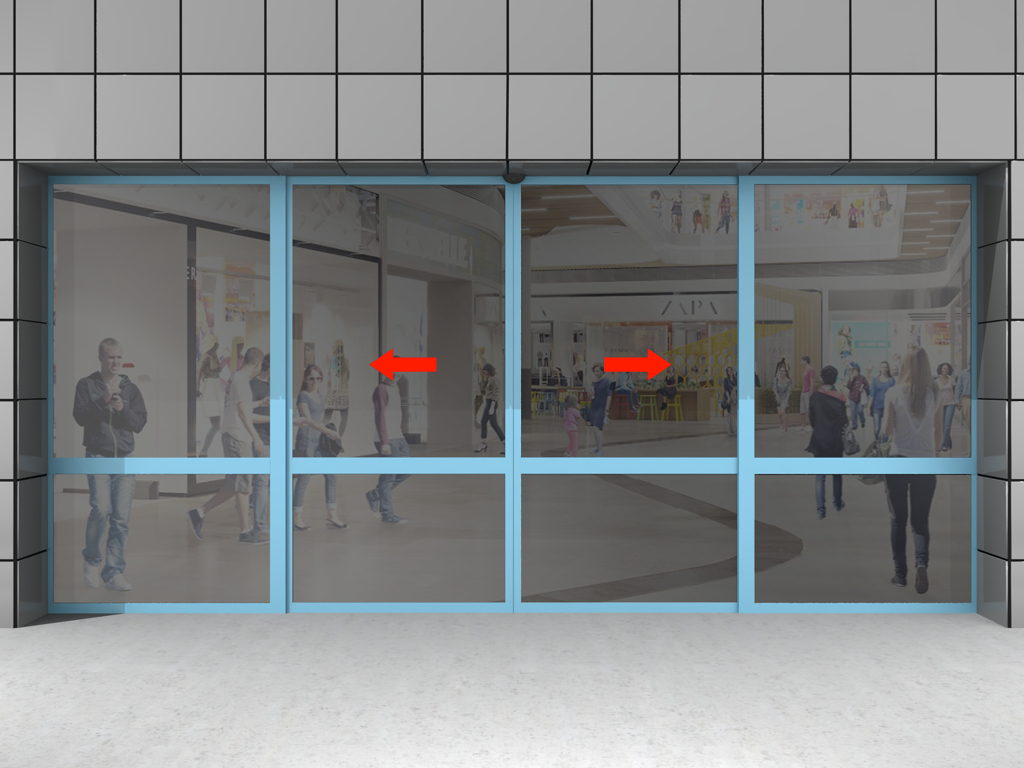

Ikki eshikli eshik ikkita harakatsiz shkaf bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

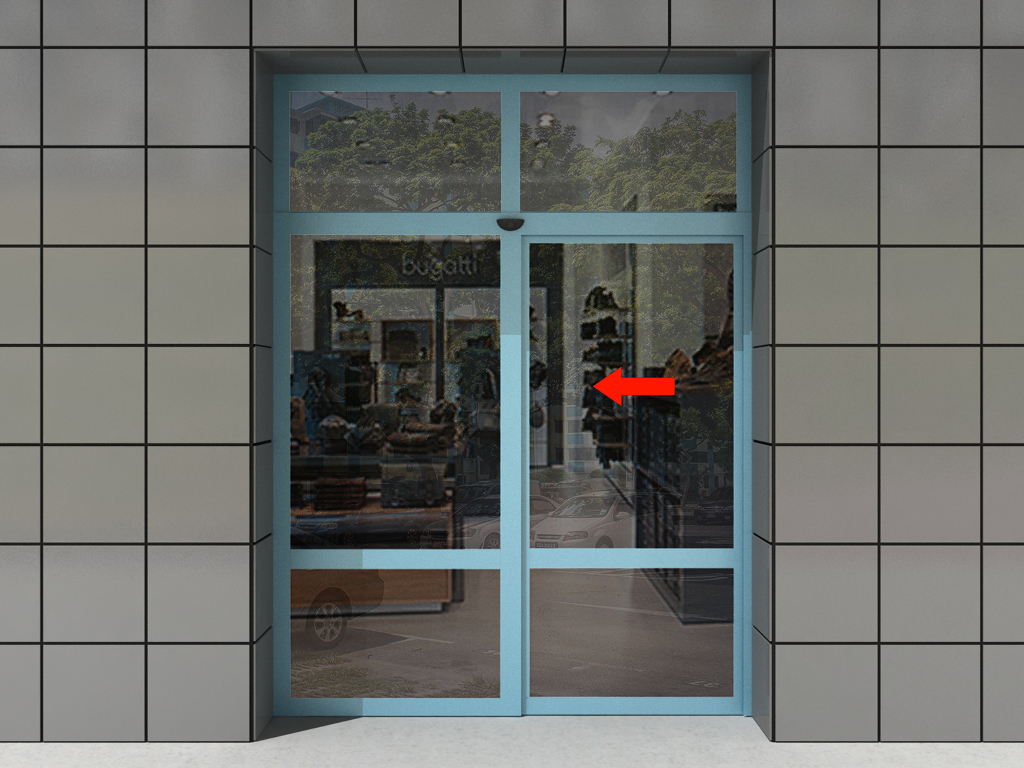

Bir eshikli eshik bitta harakatsiz shkaf va ramka bilan (o'ngga ochilishi)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1184 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	700 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

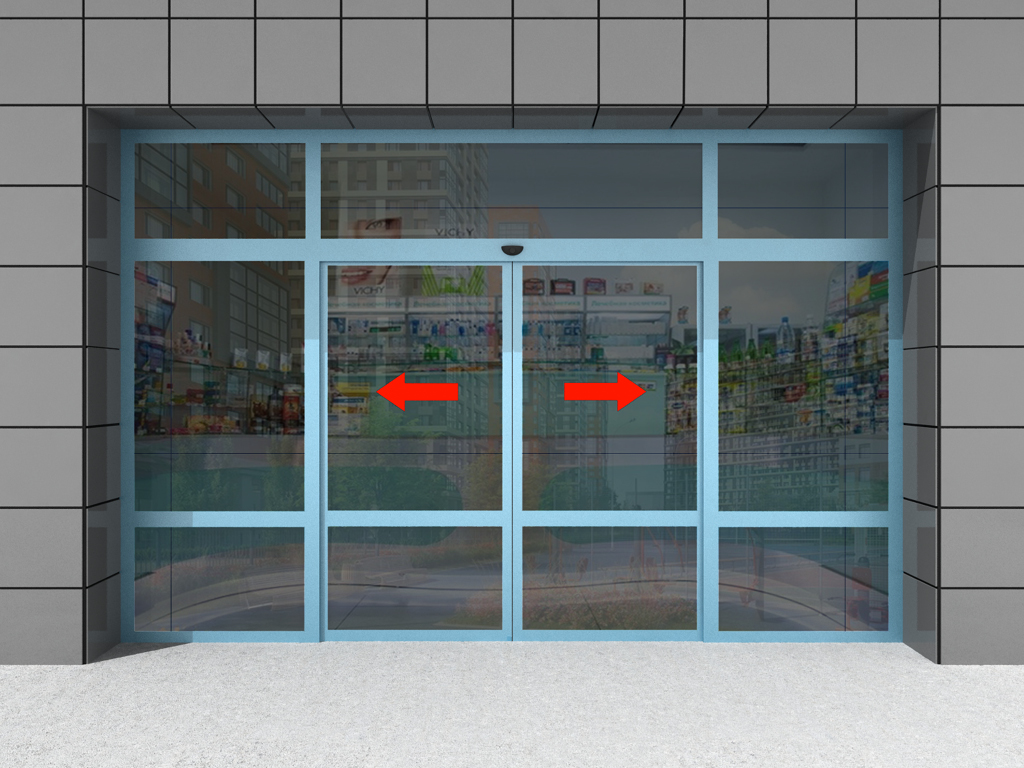

Ikki eshikli eshik ikkita harakatsiz shkaf va ramka bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1806 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	1 000 dan 3 000 gacha
K, мм Высота прохода	1 800 dan 3 000 gacha

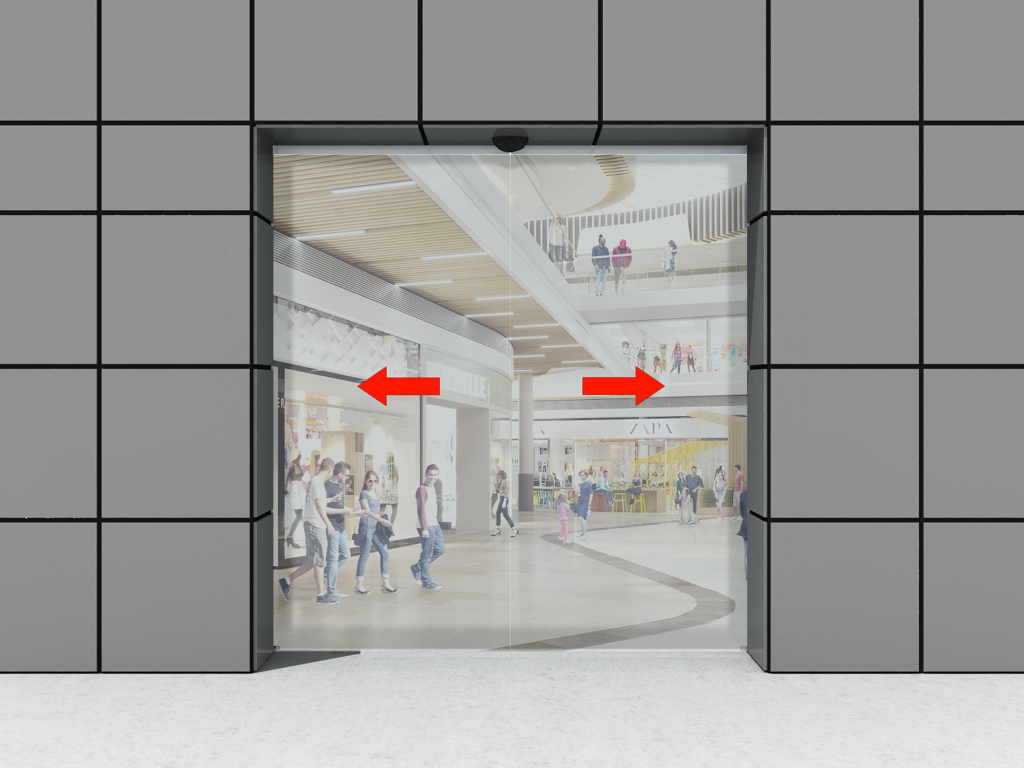

Ikki eshikli eshik ikkita butun shishadan yasalgan shkaf bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 yoki 9	Yengil shkaf
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Bir eshikli eshik/Ikki eshikli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, doimiy ishlash rejimida

1. Eshikni elektr quvvati bilan ishlaydigan ramkasini xonadan tashqarida, ko‘chadan o‘rnatish qat'iyan taqiqlanadi.

2. Eshikning panellarini qo'lda ochish va yopish faqat favqulodda holatda (elektr energiyasi yo'qligida) yoki sozlash ishlari jarayonida amalga oshiriladi.

3. Eshik panellarini qo'lda ochish va yopish jarayonida katta kuch ishlatmaslik kerak. Eshik panellarini keskin itarish bilan ochish taqiqlanadi.

4. Bolalar va hayvonlarning eshik panellarini ochish/yopish zonasida uzoq vaqt bo'lmasligiga e'tibor bering.

5. Qat'iyan taqiqlanadi, qulflangan eshiklarni qo'l bilan surish, barmoqlarni yoki boshqa tashqi ob'ektlarni harakatlanuvchi panella va pol orasidagi bo'shliqka solish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik panellarini o‘tish paytida urishdan saqlaning va ularning ochilish yoki yopilishiga to‘sqinlik qilmang. Eshik panellari harakat zonasida yugurish yoki turish taqiqlanadi.

7. Eshik panellari harakatlanayotganda, ularning yo‘lida tashqi ob'ektlar va axlat bo‘lmasligiga e'tibor bering: bularning mavjudligi eshik panellarining qiyshayishiga, qotib qolishiga va eshik avtomatikasining ishlamasligiga olib kelishi mumkin.

8. Polga o'rnatilgan yo'riqnomalar va karretka rulolarini ifloslanishga yo'l qo'ymang, chunki bu eshik panellarining silliq harakatini buzilishiga, ularning qotib qolishiga va elektr quvvatlantirish tizimining nosozligiga olib kelishi mumkin.

9. Avtomatik eshik panellari eshik ramkasi bo'ylab yo'riqnomali temirdan silliq harakatlanishi kerak, eshikni ochish/yopish tsikli davomida panellar to'liq ochilgan yoki yopilgan holatga yetganda majburiy to'xtash bilan.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki infraqizil parda o'rnatmasdan ishlatish qat'iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Daraxtdan yasalgan paletada pastki qismida polistirol bloklar joylashtirilgan. Profilar qog'oz karton bilan o'ralgan va PP lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Upakovka shundayki, profillar pufakli plyonka bilan o'ralgan va logotipi bo'lgan skotch bilan mustahkamlangan. Bitta upakovka og'irligi 35 kg dan ortiq bo'lmasligi kerak

Упаковка на палету	Характеристики упаковки
	Pufakli plyonkaga o'ralgan profil paketlarini polistirol ramkali paletaga joylashtirib, skotch bilan mustahkamlashadi

Qo‘shimcha tavsif chop etish

Sirpanadigan eshiklarni alohida o'rnatish mumkin, shuningdek, ularni binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

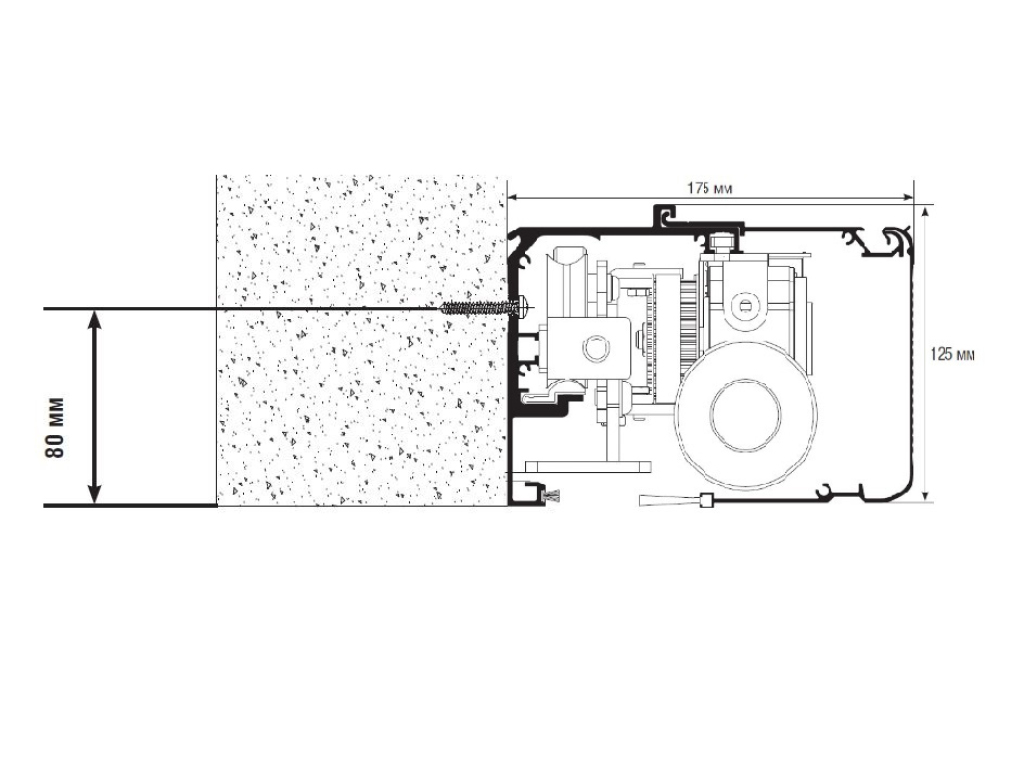

Avtomatik eshikka korobni ochilishga o'rnatish

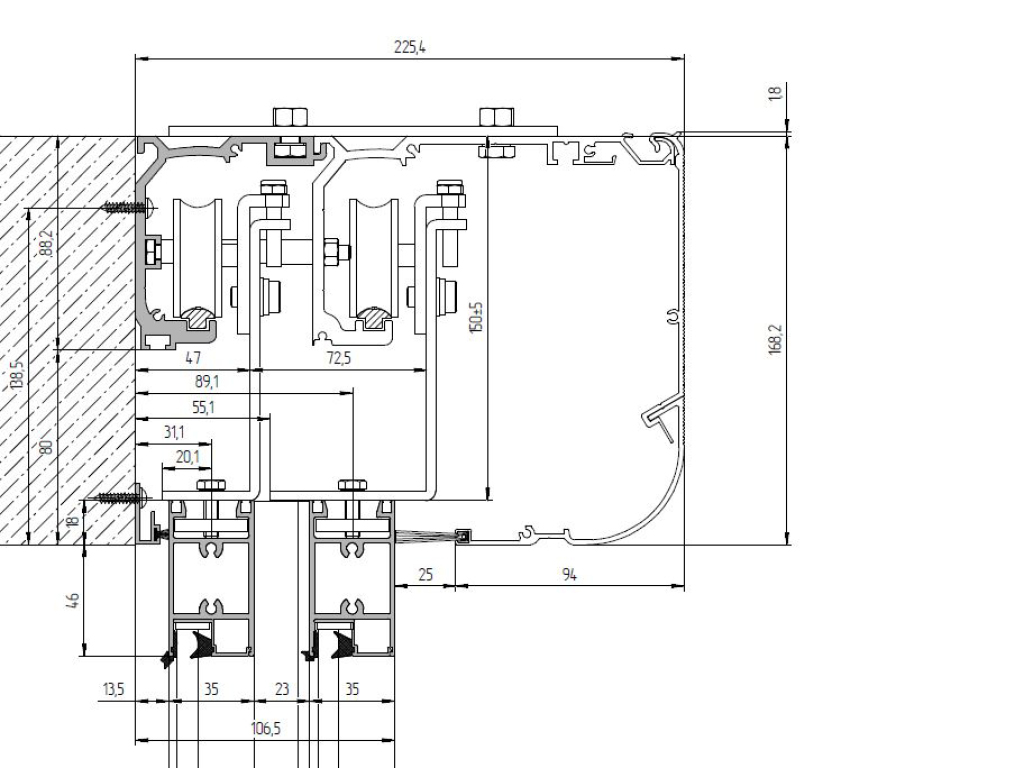

Teleskopik eshik korobini ochilishga o'rnatish

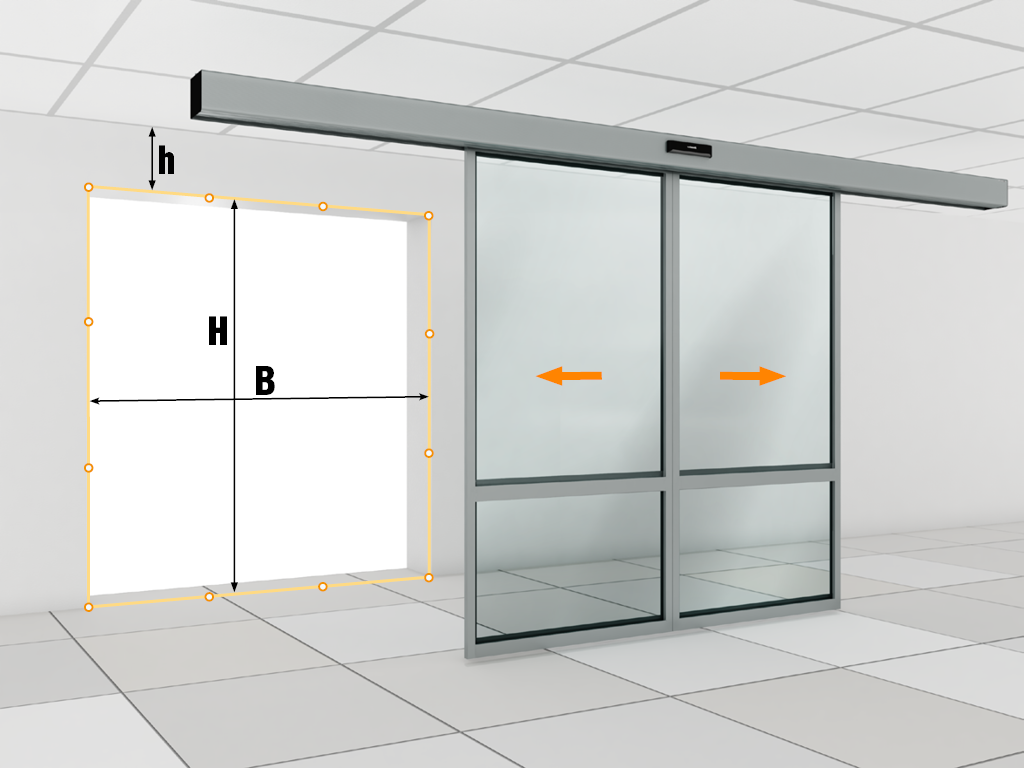

Ochilish parametrlari: H — ochilish balandligi (toza poldan ochilishning yuqori qismiga qadar bo'lgan masofa); B — ochilish kengligi (ochilishning chap va o'ng chetidan o'lchangan masofa); h — ostonka balandligi (ochilishning yuqori qismidan shiftgacha bo'lgan masofa). Ostonka, ochilish kengligi va balandligini o'lchash kamida ikkita joyda amalga oshiriladi. Yakuniy o'lchov har doim eng kichik qiymat sifatida olinadi.
Konstruktsiyani sifatli o'rnatish va uning ishonchli ishlashini ta'minlash uchun xonani ochilishiga tayyorlash zarur. Ochilishning tozaligi bo'yicha ma'lum talablar mavjud: Ochilish to'g'ri burchakli shaklda bo'lishi kerak. Ramka sathining yuzasi tekis va silliq bo'lishi, gips yopishtirish aralashmasi ortiqchalari va yoriqlar bo'lmasligi kerak. Pol yuzasi tekis, gorizontal, chiqishlar va chuqurliklar bo'lmasligi kerak. Har 1 metrga 1 mm gacha bo'lgan og'ishlarga ruxsat beriladi. Vertikal va gorizontal yuzalar tekis bo'lishi, har 1 metrga 1 mm gacha bo'lgan og'ishlarga ruxsat beriladi. Agar ochilishlar yuqoridagi talablar bo'yicha og'ishlar bilan tayyorlangan bo'lsa, o'lchovlarni olishdan va o'rnatishdan oldin bu og'ishlar bartaraf etilishi kerak. Ostonka va yon devorlar bir tekisda bo'lishi kerak. 7.Ochilish ramkasi mustahkam konstruktsiya, payvandlangan truba, fasad profili yoki vitrini shaklida bo'lishi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"AD-SP drayvli avtomatik toymasin eshik" bo'yicha ko'rsatmalar

PDF

Ko'rsatmalar "AD-SP-TELESCOPE haydovchili teleskopik eshik"

PDF

Yengil avtomat / teleskopik eshik barglarini yig'ish bo'yicha ko'rsatmalar

PDF

Avtomatik eshiklarning vahima qarshi eshiklarini (belanchak funktsiyasi bilan) yig'ish bo'yicha ko'rsatmalar

PDF

Transom va avtomatik eshikli tuzilmalarni yig'ish bo'yicha ko'rsatmalar

PDF

AD-34 birlashtirilgan harakat va xavfsizlik sensorini o'rnatish bo'yicha ko'rsatmalar

PDF

Ochilishni tayyorlash va o'rnatish uchun talablar

PDF

Avtomatik sirpanadigan eshik pasporti / AD-SP / AD-SP-TELESCOPE dvigateli

PDF

Aluminiy profiliga muvofiqlik sertifikati

PDF

Avtomatik eshiklar uchun dvigatellar bo'yicha muvofiqlik deklaratsiyasi

PDF

Asosiy panelning profil va tarkibiy qismlarining katalogi (arxiv)

PDF

DWG

Avtomatik eshik uchun profil va tarkibiy qismlar katalogi, yengil panellar bilan

PDF

Telescopik eshik uchun profil va tarkibiy qismlar katalogi, yengil panellar bilan

PDF

«Antipanika» avtomatik eshigi uchun profil va tarkibiy qismlar katalogi

PDF

Kafolat majburiyatlari chop etish

Mijozga tizimning to'liq komplektatsiyasi uchun 2 yil davomida garantiya beriladi, agar ekspluatatsiya shartlariga rioya qilinsa, yuklash vaqtidan boshlab.

Yangi mahsulotlar

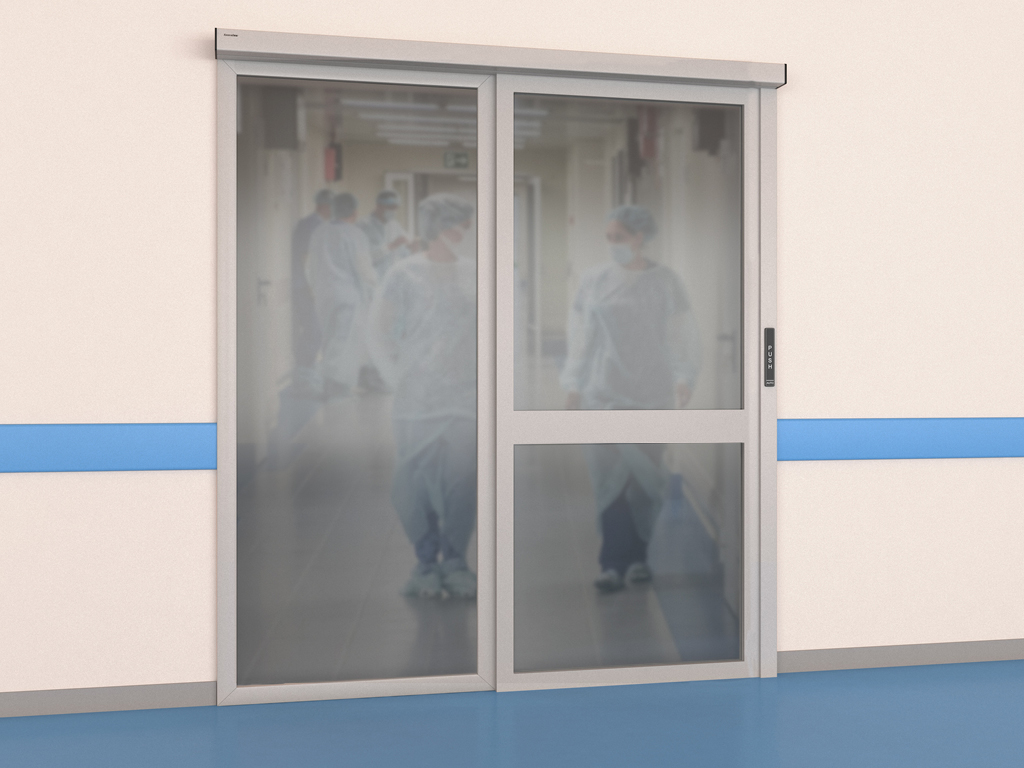

Simsiz (tizzali) tugma AD-30 qo'lda ochish boshqaruvi uchun ishlatiladi va u nafaqat toza xonalar (operatsion va laboratoriya bloklari), balki ofis va savdo joylarida ham qo'llaniladi.

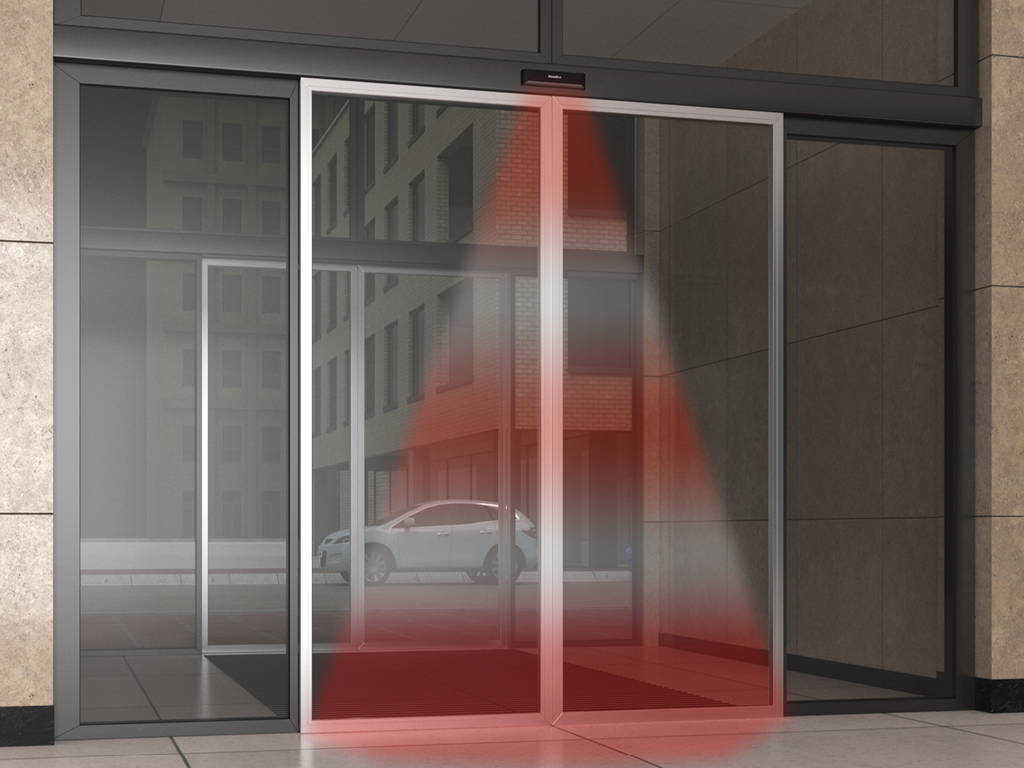

AD-34 detektori — kombinatsiyalangan turdagi qurilma bo'lib, u bitta korpusda mikrodalga harakat sensori va infraqizil mavjudlik pardasini birlashtiradi. Detektor, AD-SP dvigateli bilan avtomatik sirpanadigan eshikda o'rnatilganda, fotoelementlar juftligi o'rnini bosish yoki ular bilan birgalikda ishlash imkoniyatiga ega.
