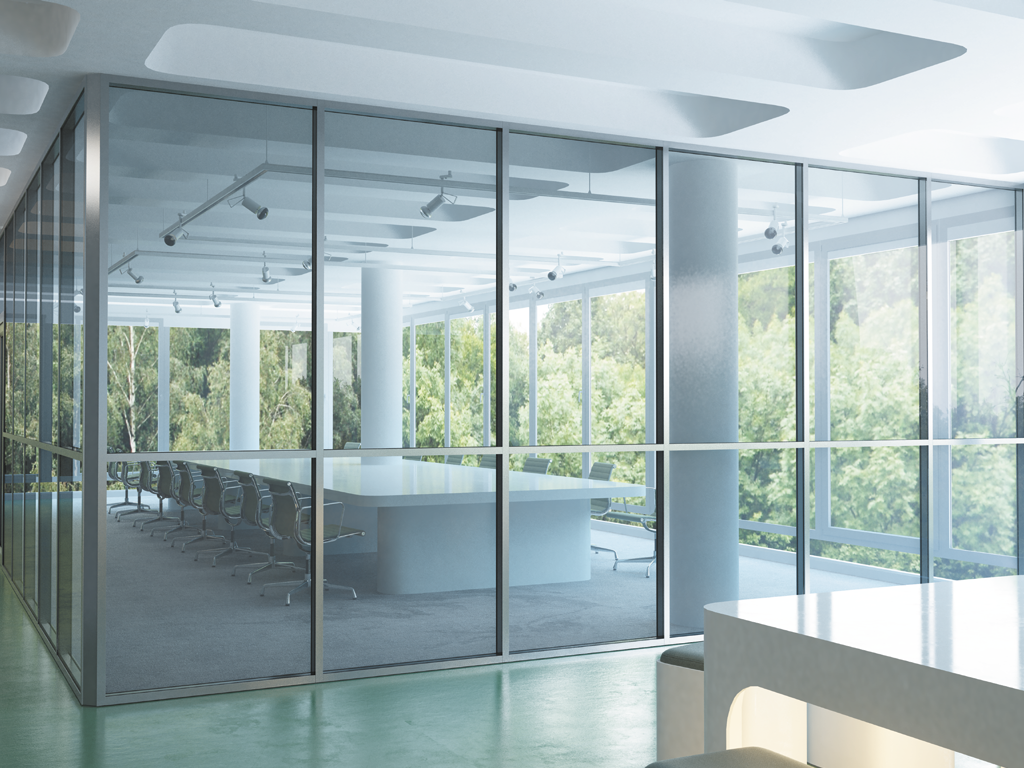

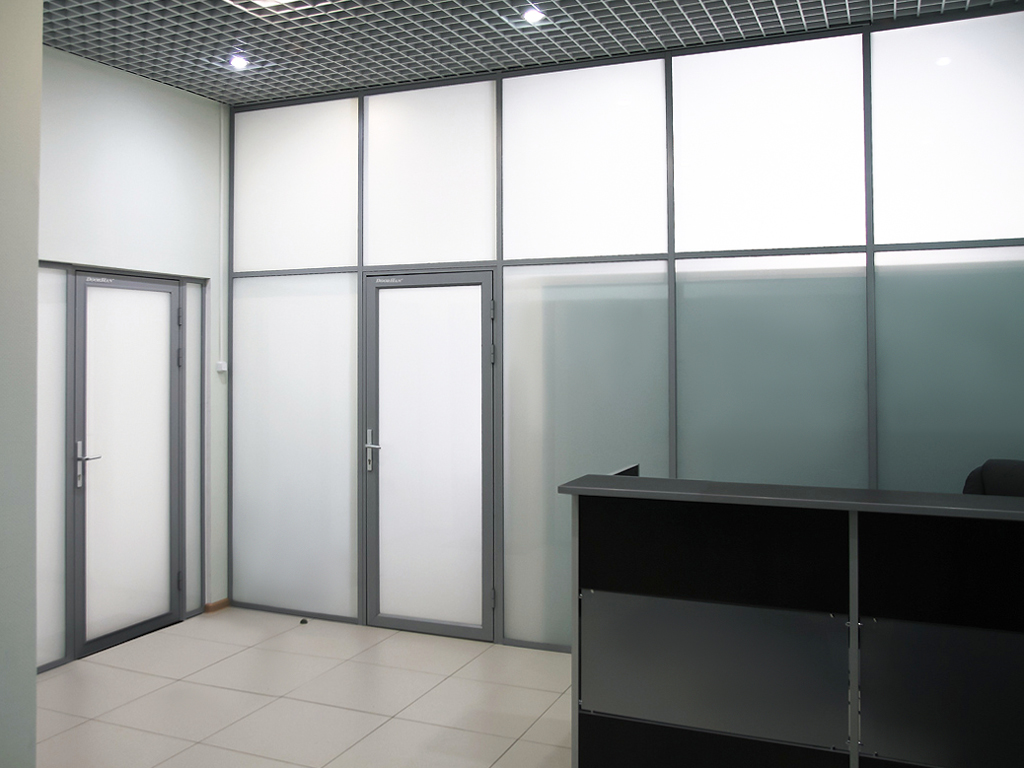

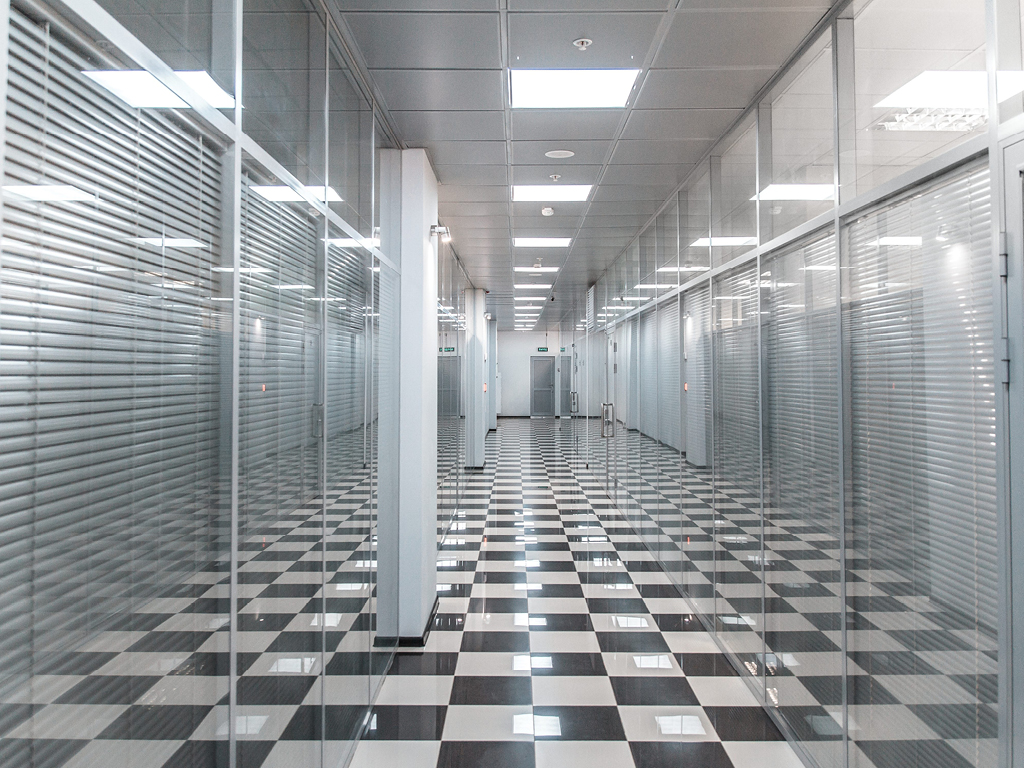

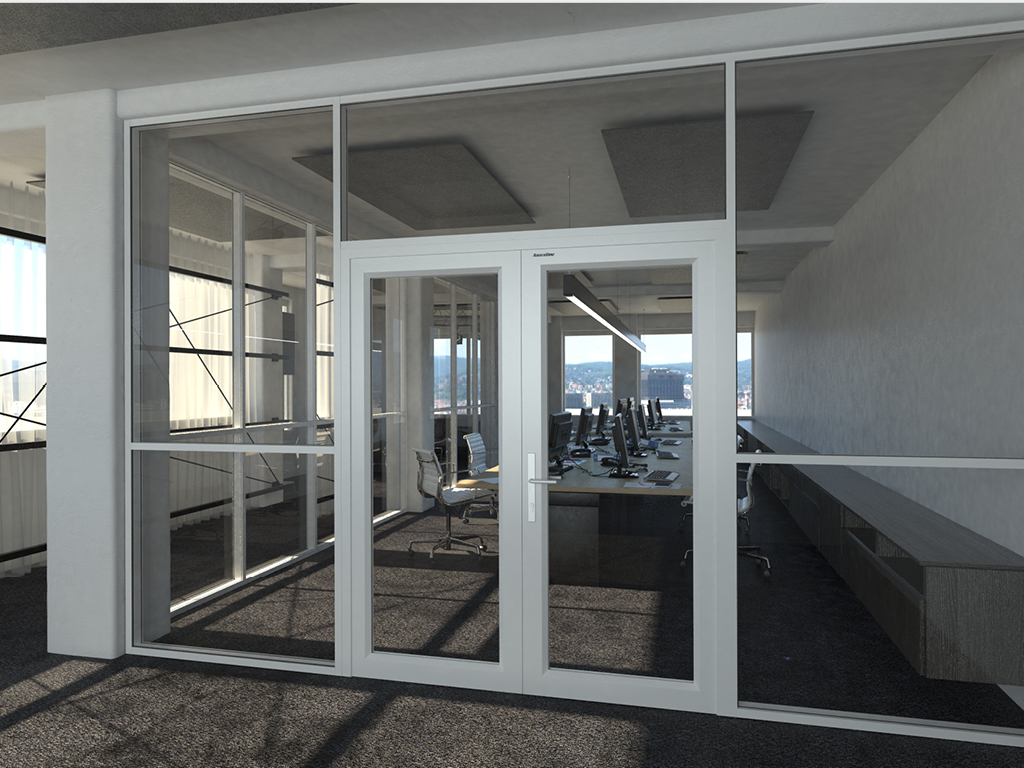

Ushbu bo‘lim devorlari ofislarda, shuningdek, bitta maydon ichida joylashgan alohida savdo pavilyonlarida koridor-kabinet rejasini yaratish uchun ichki xonalarga o‘rnatiladi. Bo‘lim devorlarini o‘rnatish qurilishning oxirgi bosqichida, ohak-qoplama va bo‘yoq ishlari qo‘llanilmasdan amalga oshirilishi kerak. Bu esa faoliyat ko‘rsatayotgan ofisda montaj va qayta rejalashtirish ishlarini bajarish hamda qo‘shimcha elektr jihozlarini o‘rnatish uchun qulaylik yaratadi.
To‘ldiruvchini bosib turishning universal tizimi maxsus tutqich juftligiga asoslangan bo‘lib, har qanday qalinlikdagi to‘ldiruvchini muammosiz mahkamlash imkonini beradi.
Oddiy montaj
Kronshteynlarni o‘rnatish eng sodda usul bilan – profilning ichki kamerasiga joylashtirish orqali amalga oshiriladi.
Yuqori montaj tezligi
Tugmali yopishtiruvchi elementlardan foydalanish montaj vaqtini sezilarli darajada qisqartirishga yordam beradi.
Bo‘lim devorlarining turli bajarilish variantlari
Katta tanlovdagi burilish birikmalari bo‘lim devorlarining bajarilish variantlarini sezilarli darajada kengaytiradi.
To‘ldiruvchini bosib turishning universal tizimi
To‘ldiruvchini bosib turishning universal tizimi maxsus tutqich juftligiga asoslangan bo‘lib, har qanday qalinlikdagi to‘ldiruvchini muammosiz mahkamlash imkonini beradi.
Oddiy montaj
Kronshteynlarni o‘rnatish eng sodda usul bilan – profilning ichki kamerasiga joylashtirish orqali amalga oshiriladi.
Yuqori montaj tezligi
Tugmali yopishtiruvchi elementlardan foydalanish montaj vaqtini sezilarli darajada qisqartirishga yordam beradi.
Bo‘lim devorlarining turli bajarilish variantlari
Katta tanlovdagi burilish birikmalari bo‘lim devorlarining bajarilish variantlarini sezilarli darajada kengaytiradi.
Dizayn
To‘ldiruv dizayni
Standart ranglar

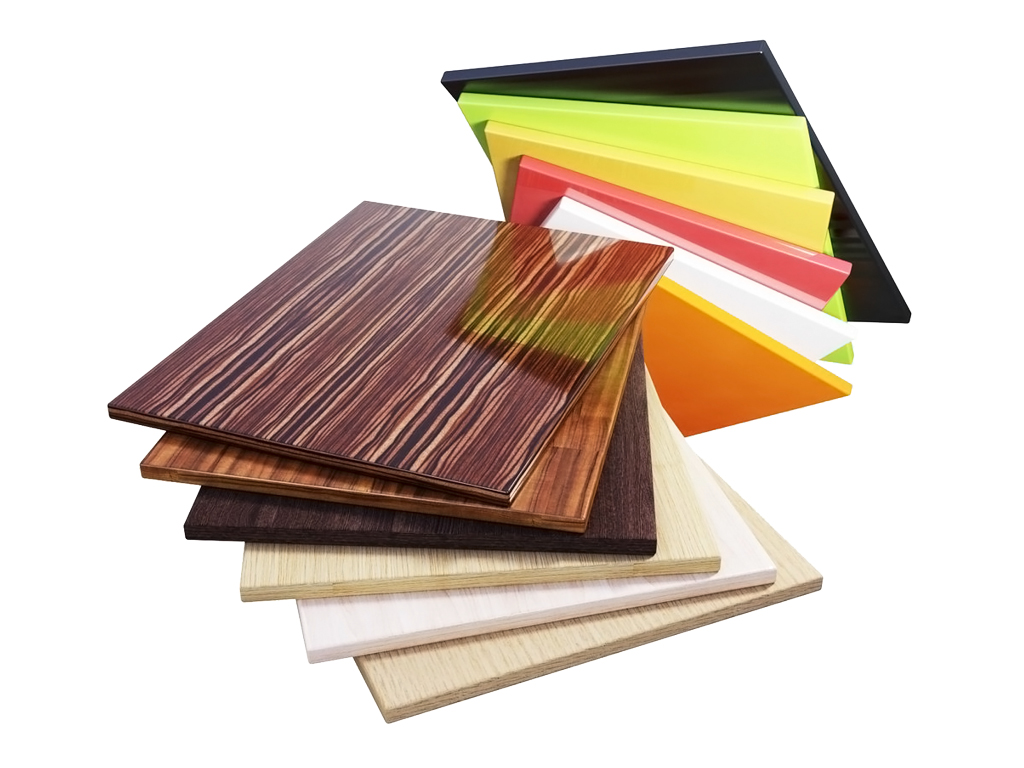

Qalinligi 4 dan 12,5 mm gacha bo‘lgan har qanday turdagi to‘ldiruv
RAL 9003 (oq)
RAL 9016 (oq)
RAL 9006 (metall silliq)
RAL 7004 (kulrang)
RAL 1014 (bej)
RAL 2004 (apelsinrang)
RAL 3020 (qizil)
RAL 3005 (bordo)
RAL 6018 (salat rang)
RAL 6005 (yashil)
RAL 7016 (antrasit)
RAL 5005 (ko‘k)
RAL 8017 (jigar rang)
RAL 9005 (qora)
RAL 8014 (jigar rang)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

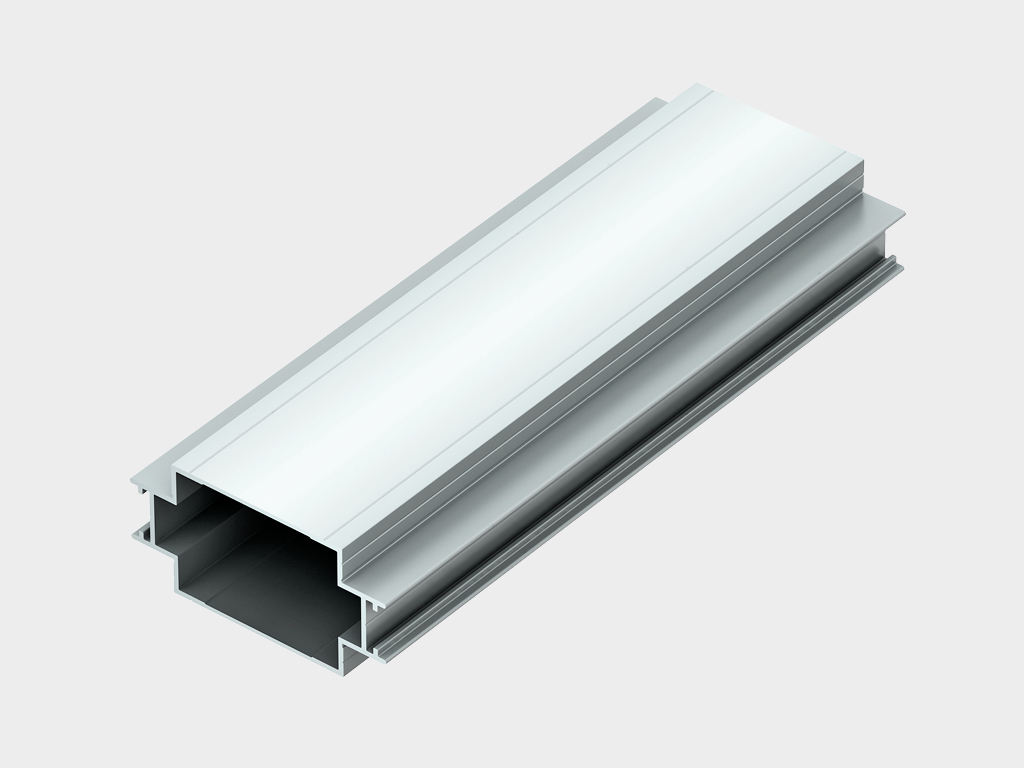

Stoyka

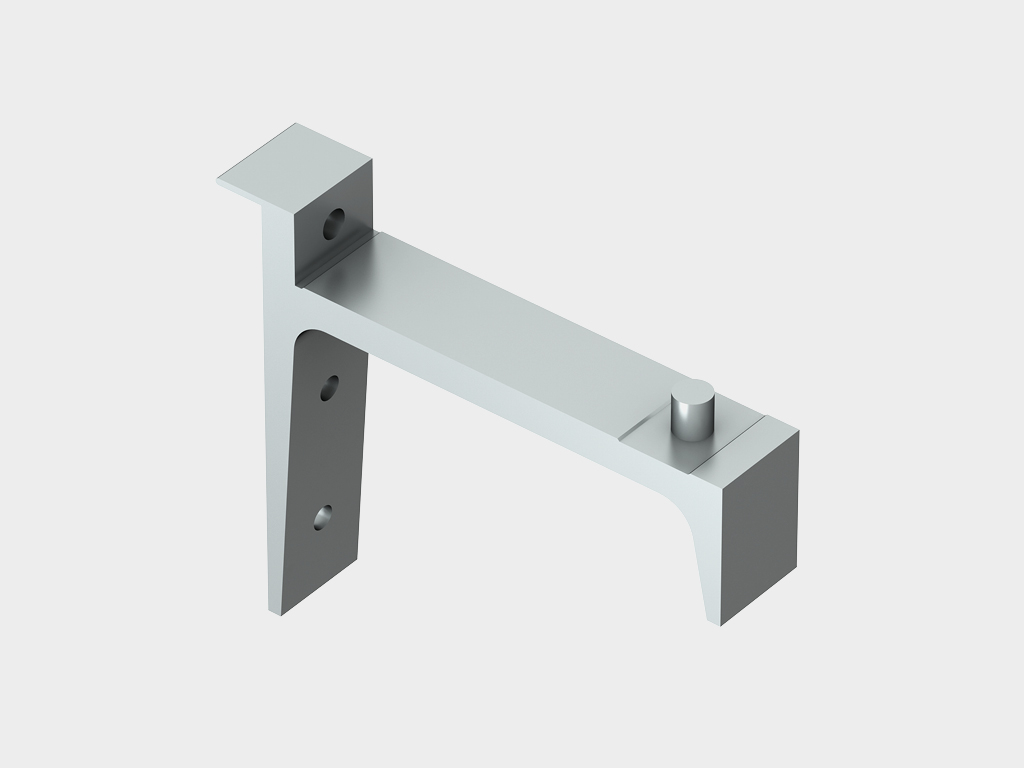

Kronshteyn

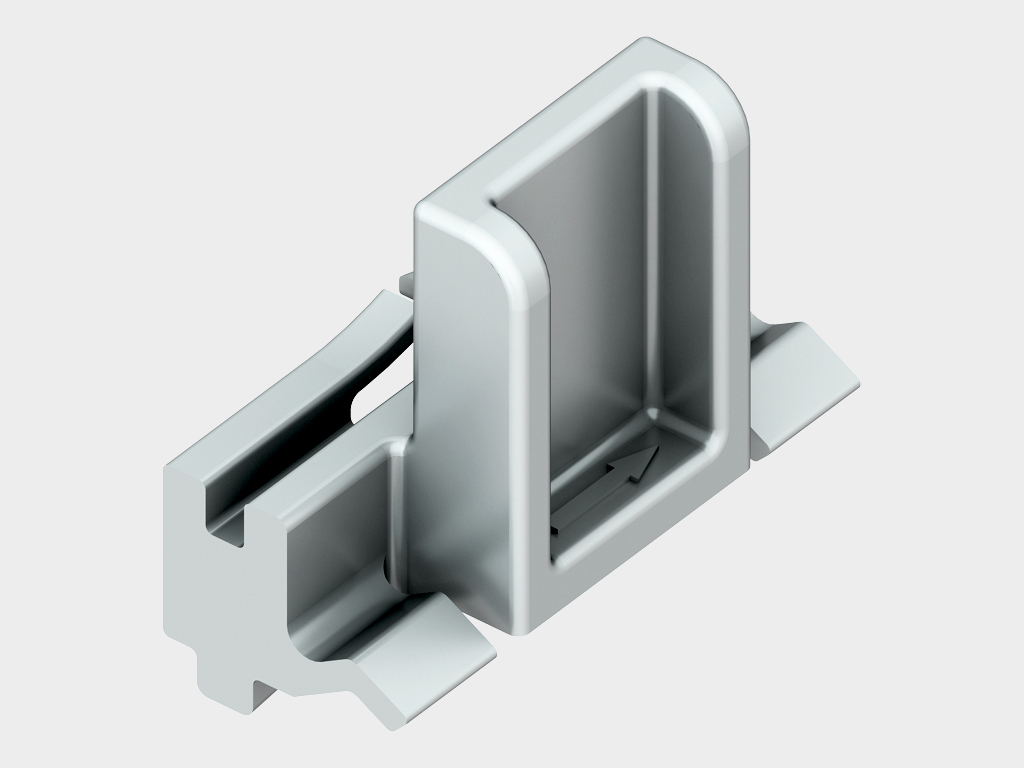

To‘ldirishni mahkamlovchi element

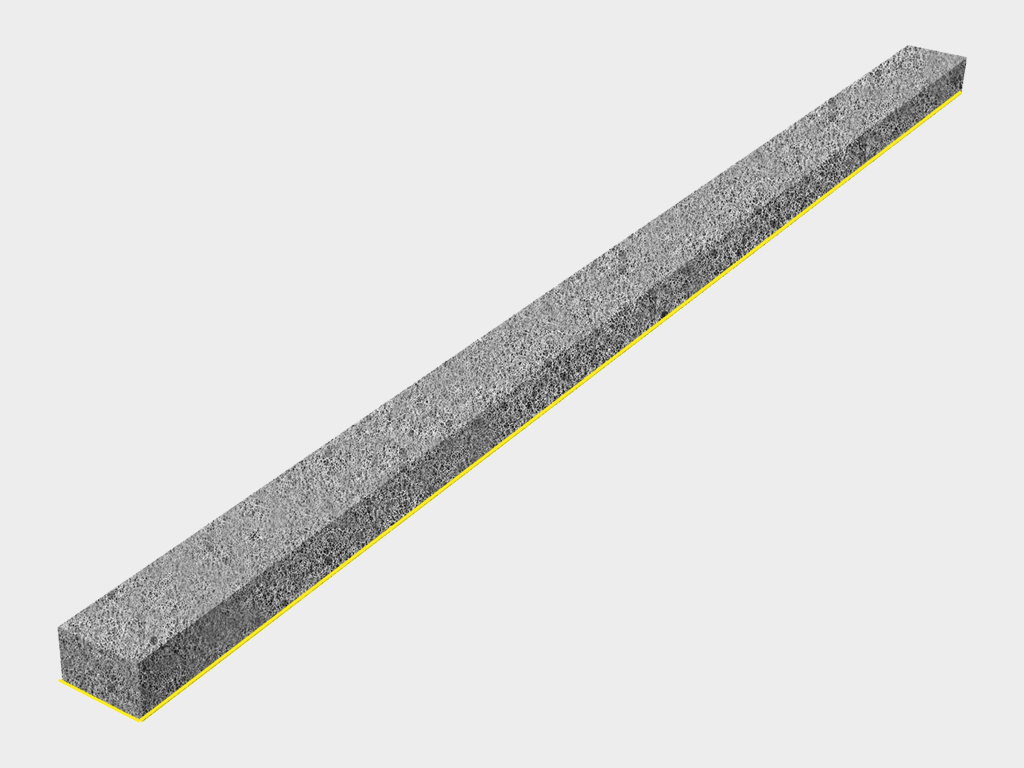

Yopishtiruvchi

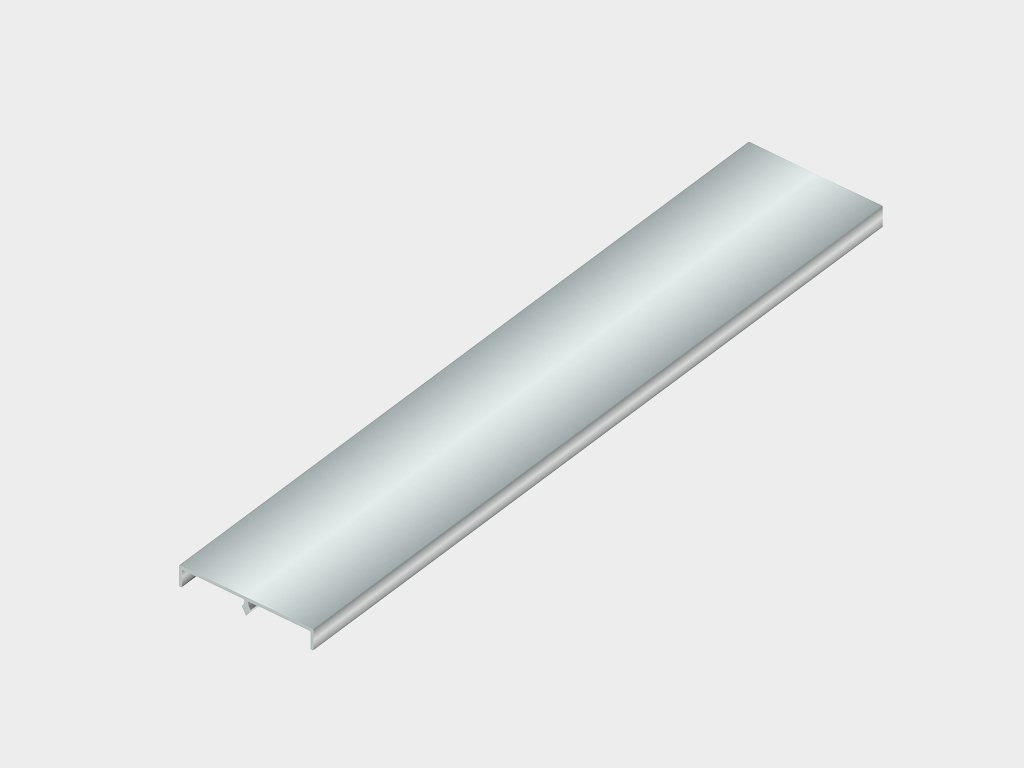

Dekorativ qopqoq

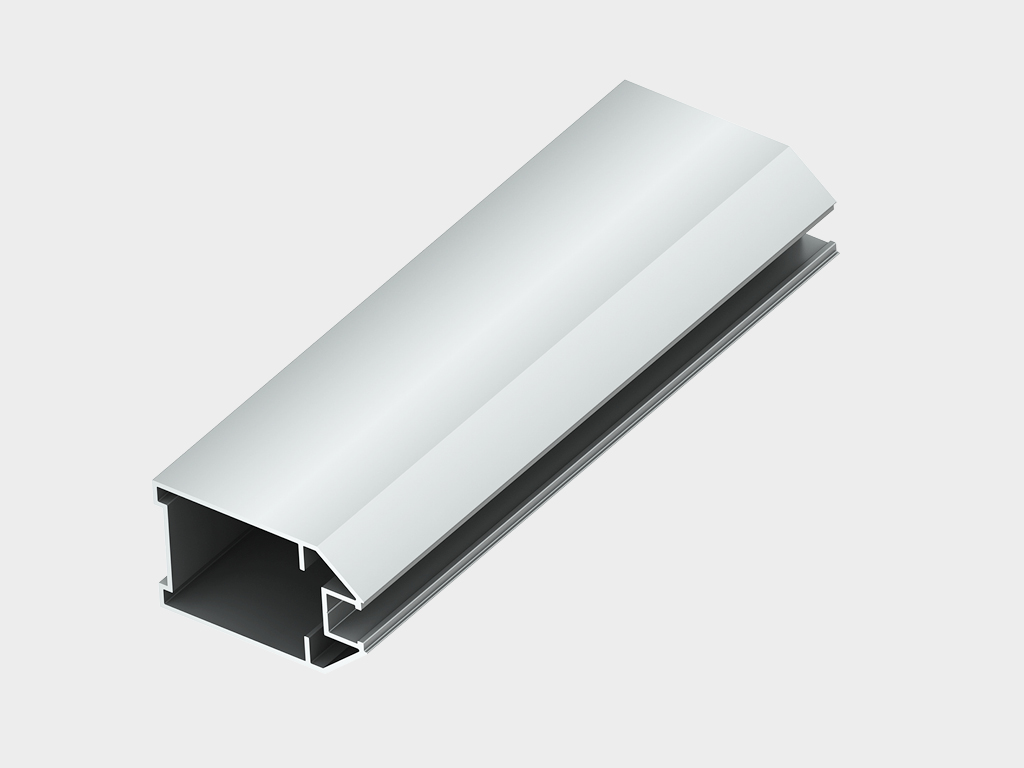

Eshik qanoti

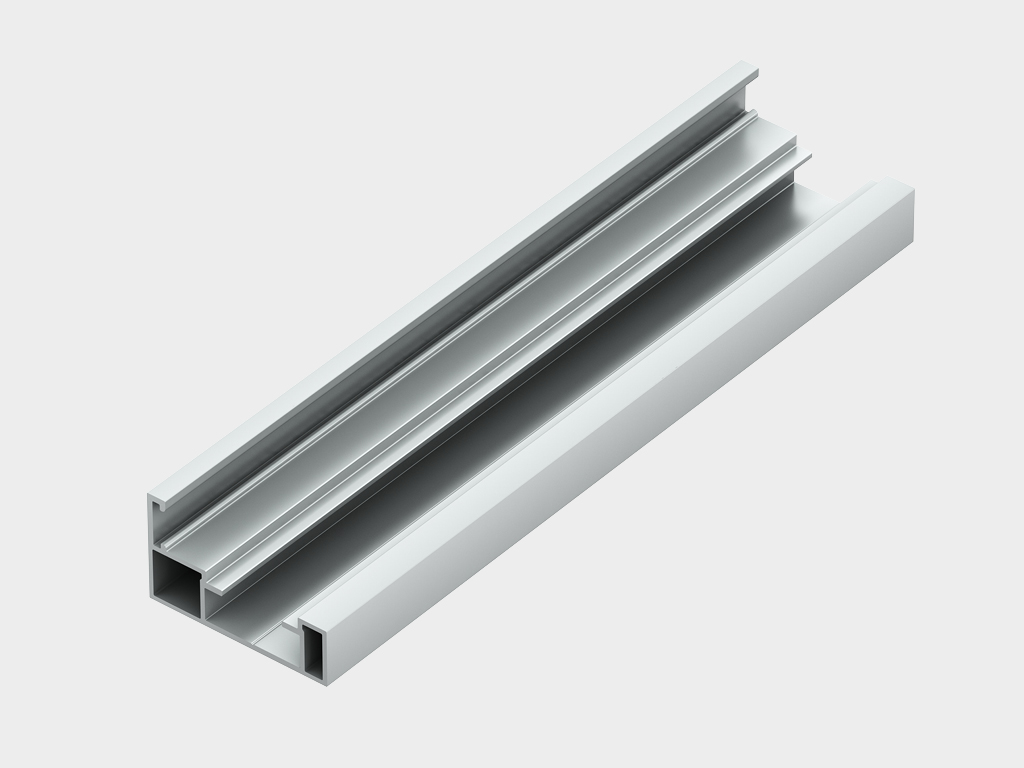

Eshik ramkasi

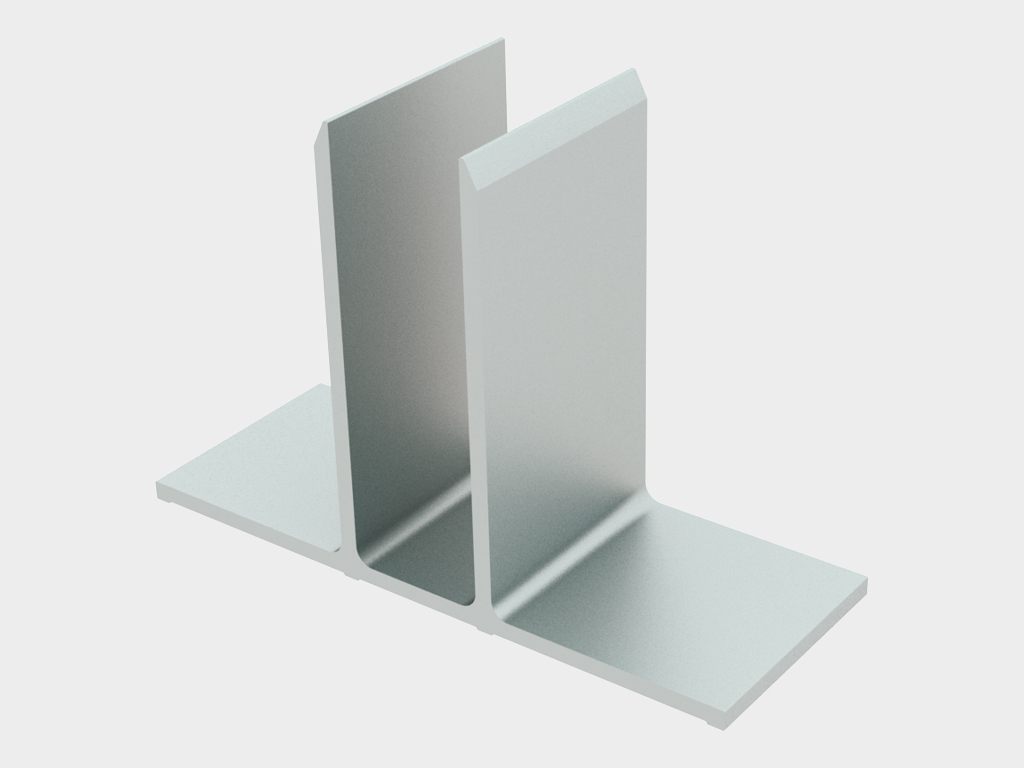

Pol/potolokka stoykani mahkamlash uchun kronshteyn

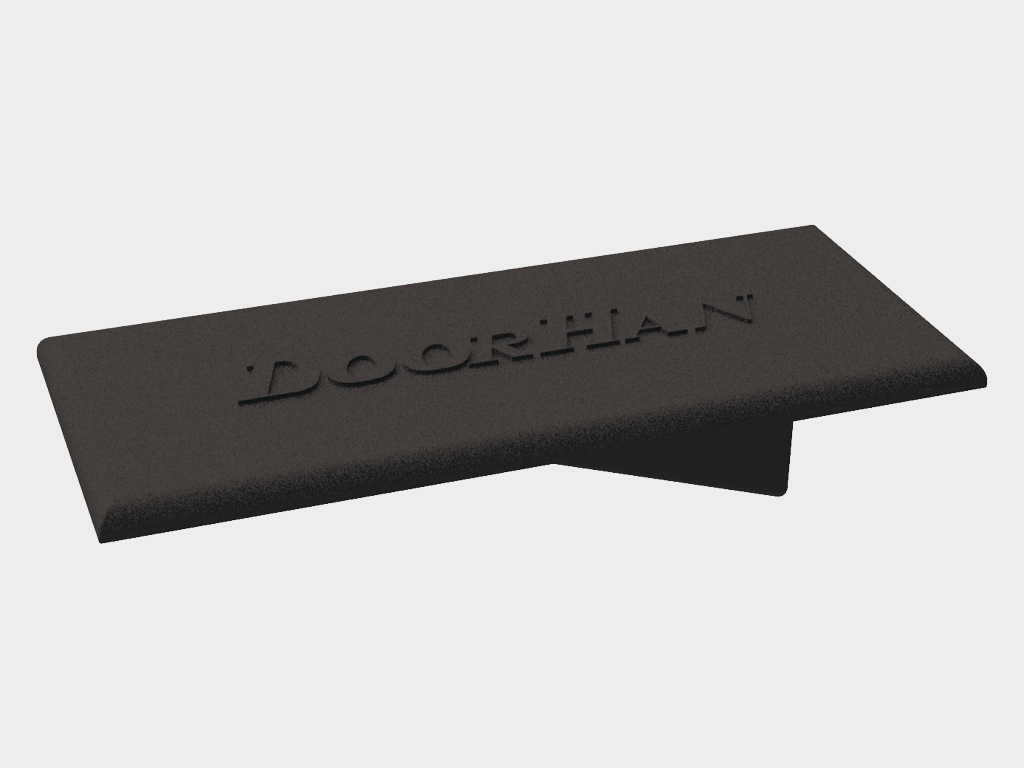

Profilning uchini yopuvchi qopqoq
Texnik tavsif
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Qadoqlash
Параметр
Показатель
Высота проема, мм
5200 gacha
Ширина проема, мм
mijoz tomonidan belgilanadi, cheklovlar yo'q
Шаг стоек, мм
1700 gacha
Высота секции, мм
2500 gacha

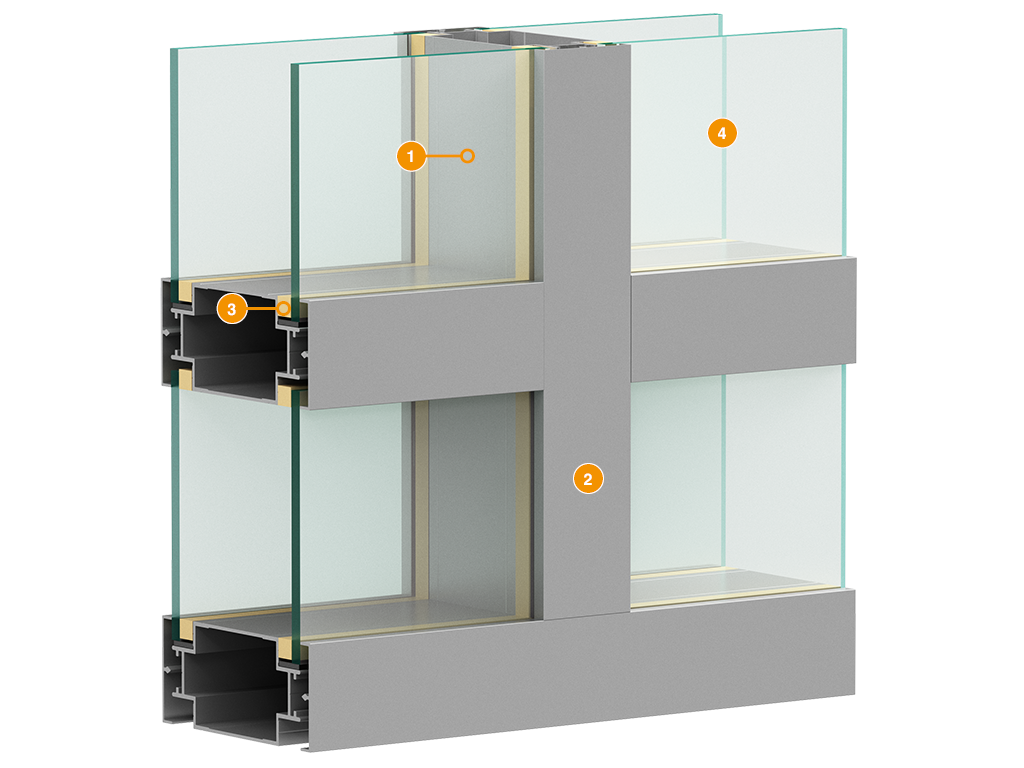

«Ikki qavatli vitraj» ustun
Simmetrik qoplama
Yelim asosidagi muhr
To‘ldiruv

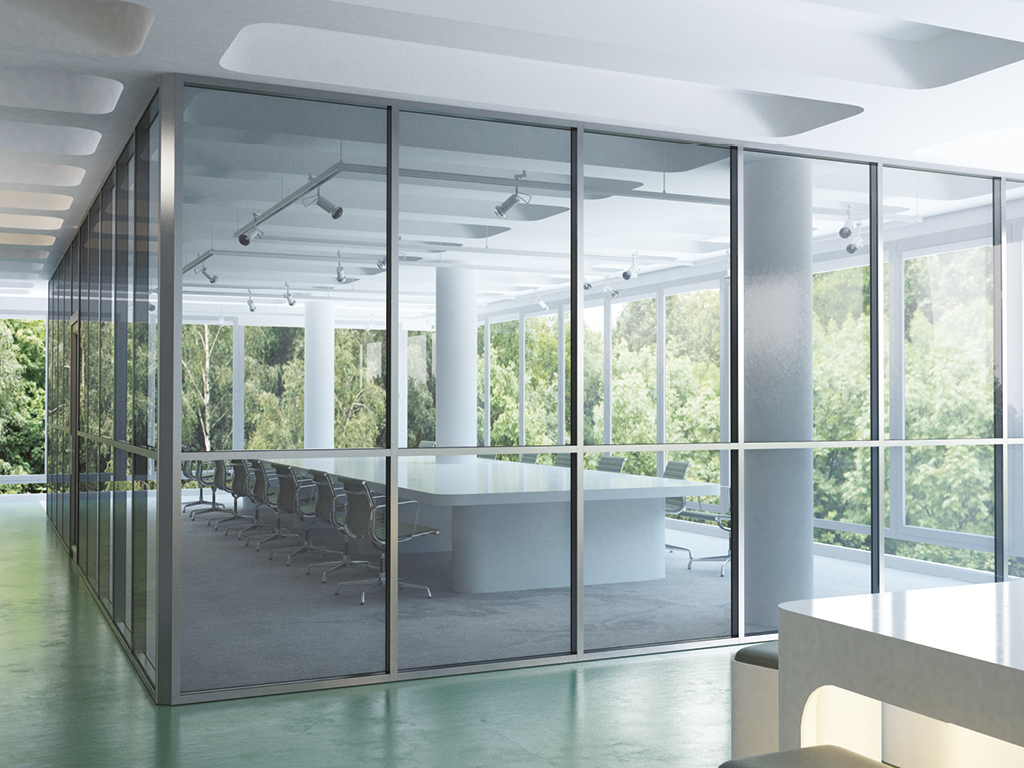

Ichki bo‘lim devori
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
5200 gacha
B, мм Ширина проема
cheklovlarsiz
H1, мм Высота секции
до 2 500
B1, мм Шаг стоек
до 1 700

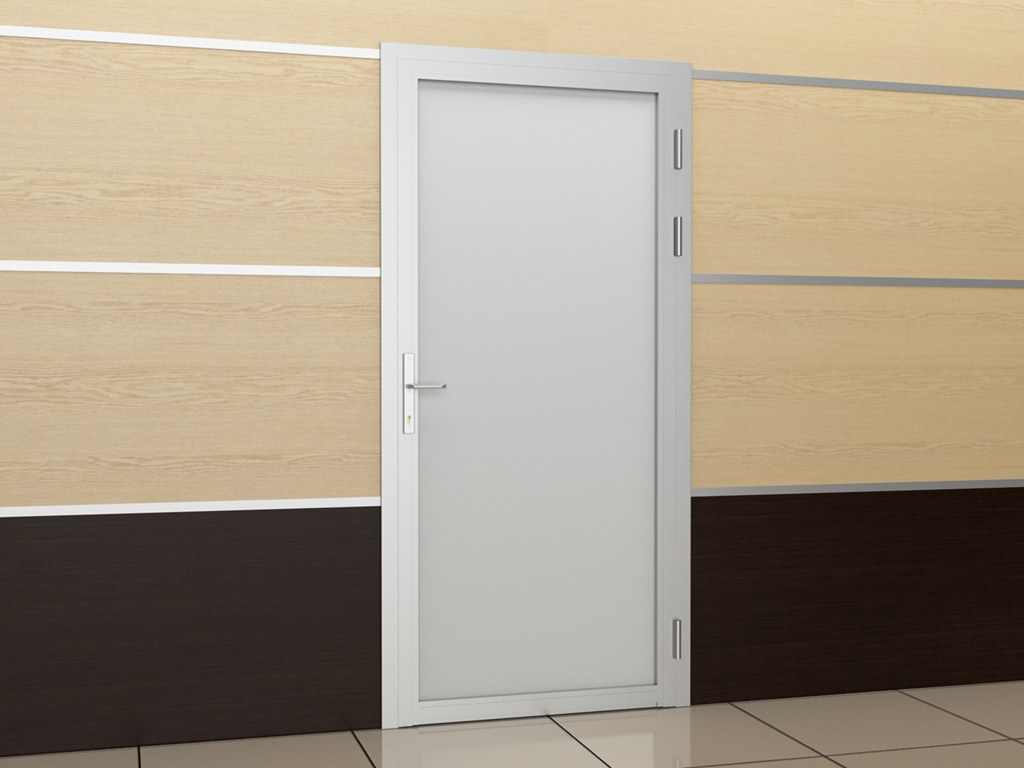

Ofis eshigi
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
2200 gacha
B, мм Ширина проема
1900 gacha
Параметр
Значение
Примечание
Глубина стоек и ригелей, мм
84 va 90
Толщина профилей, мм
38
Максимальная высота, м
5,2
Звукоизоляция, дБ, класс (ГОСТ 31174)
36–40 dB
Толщина заполнения, мм
4, 5, 6, 8, 10, 12,5
Bo‘linmada
Толщина заполнения, мм
4, 5, 6, 8, 10
Bir qavatli shisha eshik
Толщина заполнения, мм
4, 5, 6
Ikki qavatli to‘ldirishli eshik
Упаковка в картон
Характеристики упаковки
Pastki qismida ko‘pikli bloklar joylashtirilgan yog‘och pallat. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentasi bilan mahkamlangan
Упаковка в пузырчатую пленку
Характеристики упаковки
Qadoqlash — profillar shamchali plyonka bilan o‘ralgan va logotipli skotch bilan mahkamlangan. Bir qadoqdagi profillar og‘irligi 35 kg dan oshmaydi
Упаковка в дерево
Характеристики упаковки
Qadoqlash — profillar PE-plyonka bilan o‘ralgan bo‘lib, bog‘lovchi joylarda va yog‘och kamarlar bilan tegishgan joylarda gofrirovka qog‘ozi varaqalari bilan mustahkamlangan. Yog‘och kamarlar ichidagi umumiy yuk og‘irligi 500 kg dan oshmaydi
Упаковка на палету
Характеристики упаковки
Shamchali plyonkaga o‘ralgan profil paketlari ko‘pikli ramkadan tashkil topgan pallatga joylashtiriladi va skotch bilan mahkamlanadi
Qo‘shimcha tavsif chop etish
Interyer bo‘linmalari faqat xonaning ichki qismida o‘rnatiladi. Eshiklar bo‘linmaga yoki ochilish joyiga, mustaqil turuvchi sifatida o‘rnatilishi mumkin.
O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik
Montaj jarayonida qattiqlikni ta’minlash uchun tayyorlangan ochilish yoki yuk ko‘taruvchi konstruktsiyaning mavjudligi zarur. Masalan, beton ustun, metall quvur, xona devori va boshqalar. Asosiy yig‘ish va montaj bo‘yicha tavsiyalar katalogda «Yig‘ish va montaj bo‘yicha tavsiyalar» bo‘limida keltirilgan.

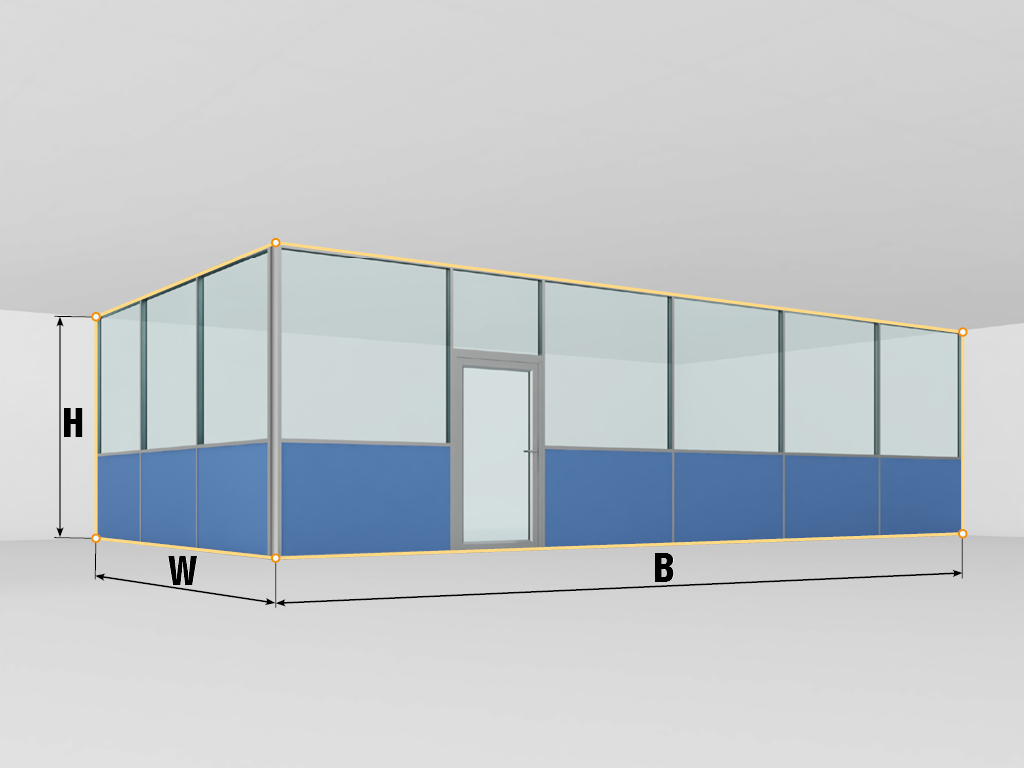

Ochilish parametrlari: H – ochilish balandligi (pol sathidan ochilishning yuqori qismigacha bo‘lgan masofa); W – bo‘lim devorining bir tomondagi uzunligi; B – bo‘lim devorining boshqa tomondagi uzunligi. Ochilishning eni va balandligi bo‘yicha o‘lchov kamida ikkita joyda amalga oshiriladi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli o‘rnatish va uning keyingi ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilish tozaligiga nisbatan quyidagi talablar mavjud: Ochilish to‘rtburchak shaklida bo‘lishi kerak. Ramkalash sirtlari tekis va silliq, ohak qoplamasi qoplamalari va yoriqlarsiz bo‘lishi lozim. Pol yuzasi tekis, gorizontal, chiqib turgan va cho‘kindisiz bo‘lishi kerak. Ruxsat etilgan burilish – 1 mm/1 m. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, ruxsat etilgan burilish – 1 mm/1 m. Agar ochilishlar yuqorida ko‘rsatilgan talablar bilan mos kelmasa, o‘lchovlar olinishidan va montaj boshlanishidan oldin ushbu nuqsonlar bartaraf etilishi shart. Yuqori o‘q va yon devorlar bir tekislikda bo‘lishi kerak. Ochilish ramkalari asosiy konstruktsiya, payvandlangan quvur, fasad profili yoki vitraj ko‘rinishida bo‘lishi lozim.
Xaridorlarga tizimning to‘liq majmuasiga foydalanish shartlariga rioya qilingan taqdirda, jo‘natish sanasidan boshlab 5 yil muddatga kafolat taqdim etiladi.
Dizayn
To‘ldiruv dizayni
Qalinligi 4 dan 12,5 mm gacha bo‘lgan har qanday turdagi to‘ldiruv
Standart ranglar
RAL 9003 (oq)
RAL 9016 (oq)
RAL 9006 (metall silliq)
RAL 7004 (kulrang)
RAL 1014 (bej)
RAL 2004 (apelsinrang)
RAL 3020 (qizil)
RAL 3005 (bordo)
RAL 6018 (salat rang)
RAL 6005 (yashil)
RAL 7016 (antrasit)
RAL 5005 (ko‘k)
RAL 8017 (jigar rang)
RAL 9005 (qora)
RAL 8014 (jigar rang)
Komplektatsiya
Bazaviy to'plam
Stoyka
Kronshteyn
To‘ldirishni mahkamlovchi element
Yopishtiruvchi
Dekorativ qopqoq
Eshik qanoti
Eshik ramkasi
Qo'shimcha to'plam
Pol/potolokka stoykani mahkamlash uchun kronshteyn
Profilning uchini yopuvchi qopqoq
Texnik tavsif
O'lchamlar jadvali
Параметр
Показатель
Высота проема, мм
5200 gacha
Ширина проема, мм
mijoz tomonidan belgilanadi, cheklovlar yo'q
Шаг стоек, мм
1700 gacha
Высота секции, мм
2500 gacha
Konstruktsiya
«Ikki qavatli vitraj» ustun
Simmetrik qoplama
Yelim asosidagi muhr
To‘ldiruv
Standart konstruktiv yechimlar
Ichki bo‘lim devori
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
5200 gacha
B, мм Ширина проема
cheklovlarsiz
H1, мм Высота секции
до 2 500
B1, мм Шаг стоек
до 1 700
Ofis eshigi
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
2200 gacha
B, мм Ширина проема
1900 gacha
Texnik xususiyatlar
Параметр
Значение
Примечание
Глубина стоек и ригелей, мм
84 va 90
Толщина профилей, мм
38
Максимальная высота, м
5,2
Звукоизоляция, дБ, класс (ГОСТ 31174)
36–40 dB
Толщина заполнения, мм
4, 5, 6, 8, 10, 12,5
Bo‘linmada
Толщина заполнения, мм
4, 5, 6, 8, 10
Bir qavatli shisha eshik
Толщина заполнения, мм
4, 5, 6
Ikki qavatli to‘ldirishli eshik
Qadoqlash
Упаковка в картон
Характеристики упаковки
Pastki qismida ko‘pikli bloklar joylashtirilgan yog‘och pallat. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentasi bilan mahkamlangan
Упаковка в пузырчатую пленку
Характеристики упаковки
Qadoqlash — profillar shamchali plyonka bilan o‘ralgan va logotipli skotch bilan mahkamlangan. Bir qadoqdagi profillar og‘irligi 35 kg dan oshmaydi
Упаковка в дерево
Характеристики упаковки
Qadoqlash — profillar PE-plyonka bilan o‘ralgan bo‘lib, bog‘lovchi joylarda va yog‘och kamarlar bilan tegishgan joylarda gofrirovka qog‘ozi varaqalari bilan mustahkamlangan. Yog‘och kamarlar ichidagi umumiy yuk og‘irligi 500 kg dan oshmaydi
Упаковка на палету
Характеристики упаковки
Shamchali plyonkaga o‘ralgan profil paketlari ko‘pikli ramkadan tashkil topgan pallatga joylashtiriladi va skotch bilan mahkamlanadi
Qo‘shimcha tavsif
Interyer bo‘linmalari faqat xonaning ichki qismida o‘rnatiladi. Eshiklar bo‘linmaga yoki ochilish joyiga, mustaqil turuvchi sifatida o‘rnatilishi mumkin.
O'rnatish
Montaj usullari
Montaj jarayonida qattiqlikni ta’minlash uchun tayyorlangan ochilish yoki yuk ko‘taruvchi konstruktsiyaning mavjudligi zarur. Masalan, beton ustun, metall quvur, xona devori va boshqalar. Asosiy yig‘ish va montaj bo‘yicha tavsiyalar katalogda «Yig‘ish va montaj bo‘yicha tavsiyalar» bo‘limida keltirilgan.
Bino qurilishi uchun tayyorgarlik
Ochilish parametrlari: H – ochilish balandligi (pol sathidan ochilishning yuqori qismigacha bo‘lgan masofa); W – bo‘lim devorining bir tomondagi uzunligi; B – bo‘lim devorining boshqa tomondagi uzunligi. Ochilishning eni va balandligi bo‘yicha o‘lchov kamida ikkita joyda amalga oshiriladi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli o‘rnatish va uning keyingi ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilish tozaligiga nisbatan quyidagi talablar mavjud: Ochilish to‘rtburchak shaklida bo‘lishi kerak. Ramkalash sirtlari tekis va silliq, ohak qoplamasi qoplamalari va yoriqlarsiz bo‘lishi lozim. Pol yuzasi tekis, gorizontal, chiqib turgan va cho‘kindisiz bo‘lishi kerak. Ruxsat etilgan burilish – 1 mm/1 m. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, ruxsat etilgan burilish – 1 mm/1 m. Agar ochilishlar yuqorida ko‘rsatilgan talablar bilan mos kelmasa, o‘lchovlar olinishidan va montaj boshlanishidan oldin ushbu nuqsonlar bartaraf etilishi shart. Yuqori o‘q va yon devorlar bir tekislikda bo‘lishi kerak. Ochilish ramkalari asosiy konstruktsiya, payvandlangan quvur, fasad profili yoki vitraj ko‘rinishida bo‘lishi lozim.
Kafolat majburiyatlari
Xaridorlarga tizimning to‘liq majmuasiga foydalanish shartlariga rioya qilingan taqdirda, jo‘natish sanasidan boshlab 5 yil muddatga kafolat taqdim etiladi.
