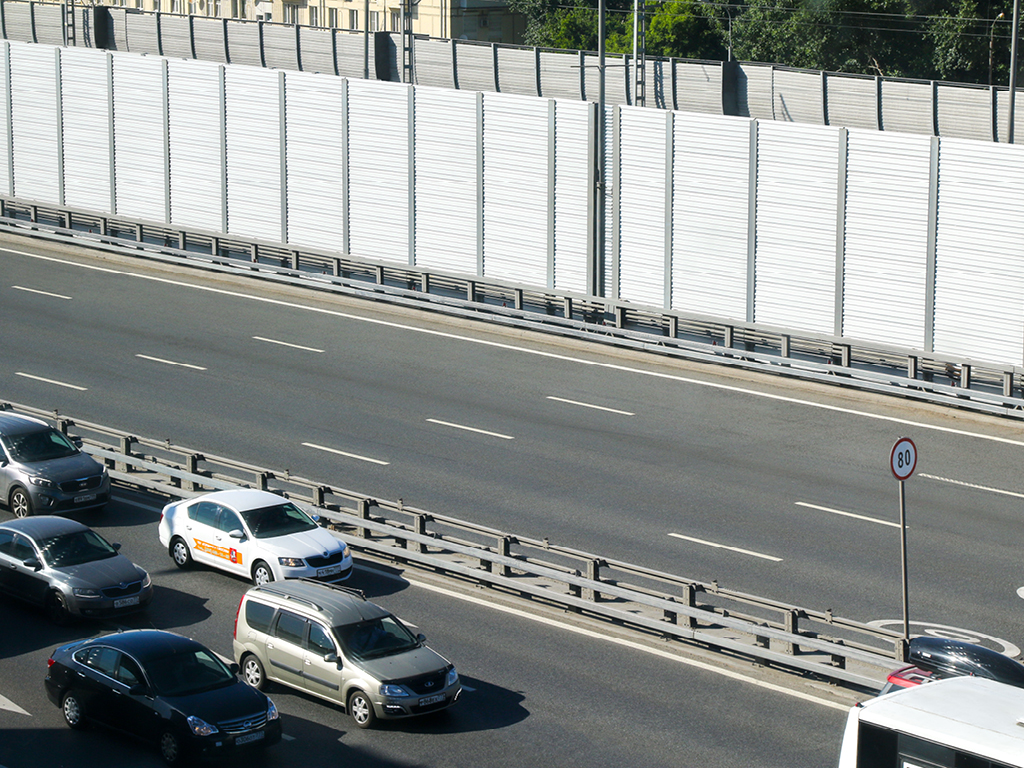

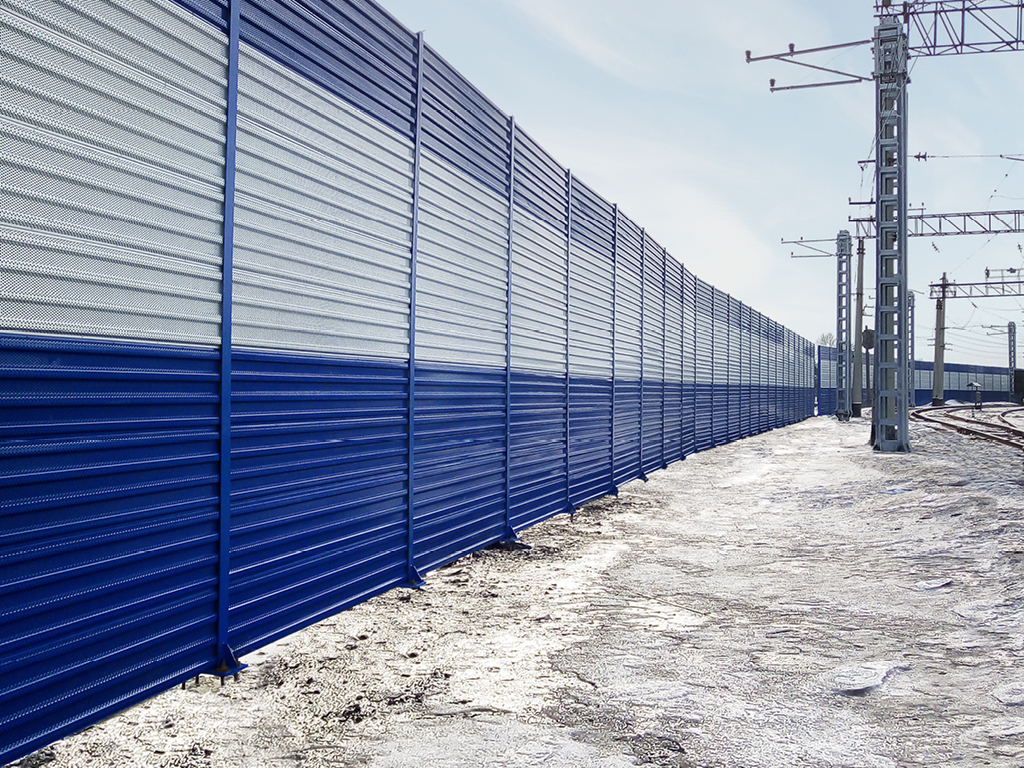

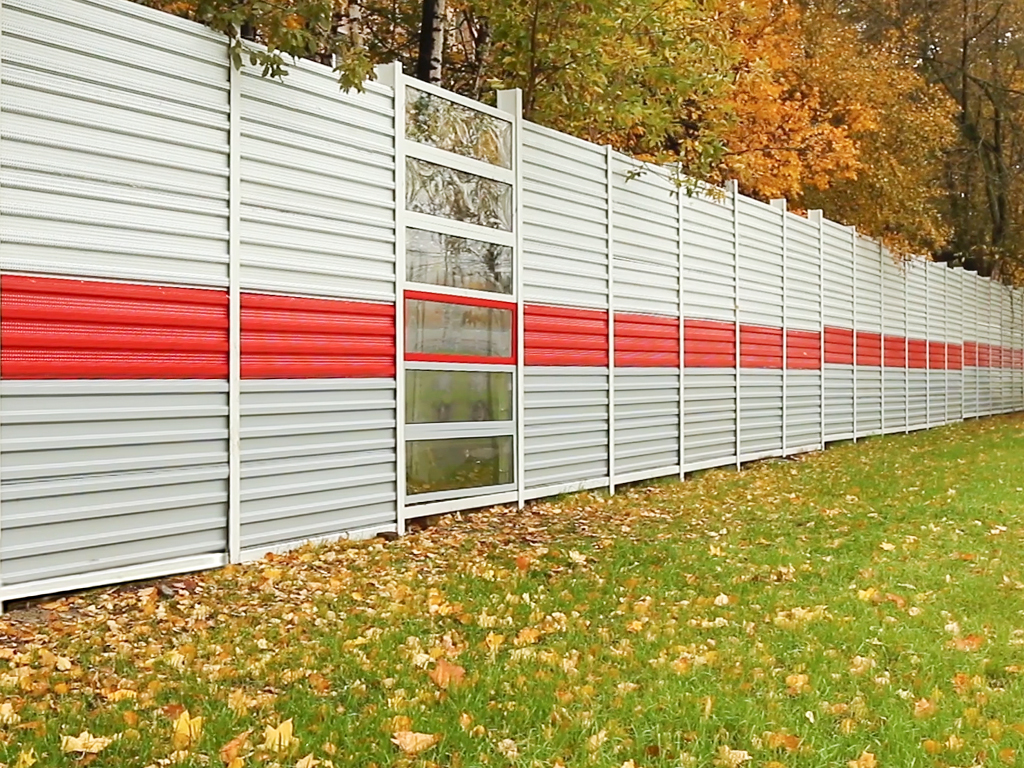

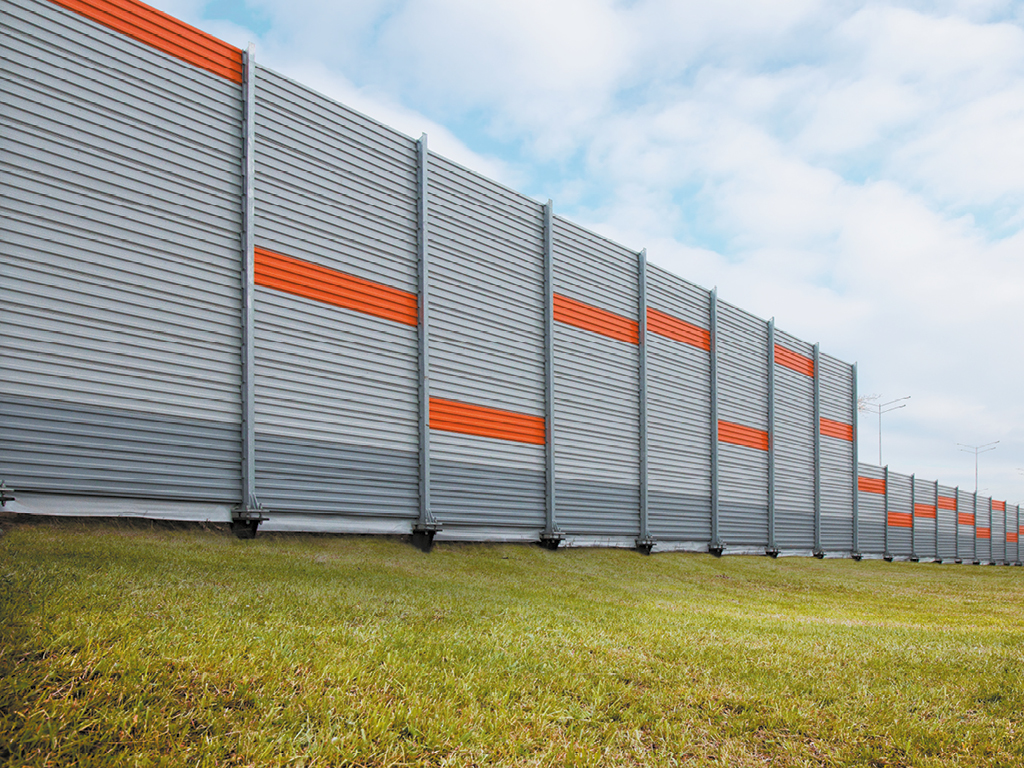

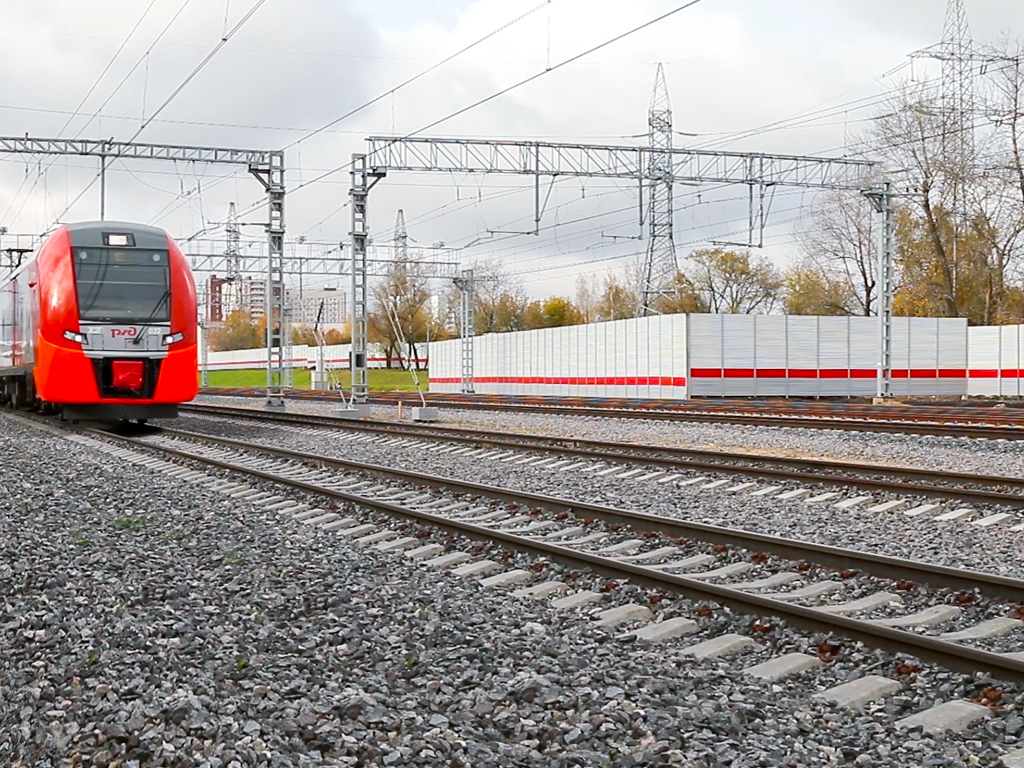

Akustik ekranlar avtomobil va temiryo‘l magistrallari bo‘ylab o‘rnatiladi hamda ijtimoiy va turar-joy infratuzilmasiga yaqin hududlarni shovqinning salbiy ta’siridan himoya qilishga mo‘ljallangan.

Montaj bilan buyurtma qilish

Afzalliklar

To‘liq ishlab chiqarish sikli

DoorHan kontserniga qarashli ishlab chiqarish maydonlarida akustik ekran uchun barcha komplekt qismlar mahalliy xomashyo va materiallardan foydalangan holda mustaqil ravishda ishlab chiqariladi.

Yuqori darajadagi ovoz izolyatsiyasi ko‘rsatkichi

Ekran konstruksiyasida shovqinga qarshi panellardan foydalanish shovqin darajasini me’yoriy chegaralargacha kamaytirishga imkon beradi.

AVTODOR SТО talablariga muvofiqlik

Shovqinga qarshi panellar to‘liq ravishda STO AVTODOR 2.9-2014 talablarga muvofiq ishlab chiqariladi.

Mahsulotlarning keng assortimenti

Shovqinga qarshi panellar va komplekt qismlarning keng turlari buyurtmachining loyiha yechimiga muvofiq akustik ekran tayyorlash imkonini beradi.

Ekran konstruksiyalarining rux bilan qoplanganligi

Akustik ekran ustunlarining issiq rux bilan qoplanishi DoorHan kontsernining o‘ziga tegishli zavodida amalga oshiriladi, bu esa mahsulot sifati va ishlab chiqarish muddatlarini qat’iy nazorat qilish imkonini beradi.

To‘liq ishlab chiqarish sikli

DoorHan kontserniga qarashli ishlab chiqarish maydonlarida akustik ekran uchun barcha komplekt qismlar mahalliy xomashyo va materiallardan foydalangan holda mustaqil ravishda ishlab chiqariladi.

Yuqori darajadagi ovoz izolyatsiyasi ko‘rsatkichi

Ekran konstruksiyasida shovqinga qarshi panellardan foydalanish shovqin darajasini me’yoriy chegaralargacha kamaytirishga imkon beradi.

AVTODOR SТО talablariga muvofiqlik

Shovqinga qarshi panellar to‘liq ravishda STO AVTODOR 2.9-2014 talablarga muvofiq ishlab chiqariladi.

Mahsulotlarning keng assortimenti

Shovqinga qarshi panellar va komplekt qismlarning keng turlari buyurtmachining loyiha yechimiga muvofiq akustik ekran tayyorlash imkonini beradi.

Ekran konstruksiyalarining rux bilan qoplanganligi

Komplektatsiya

Bazaviy to'plam

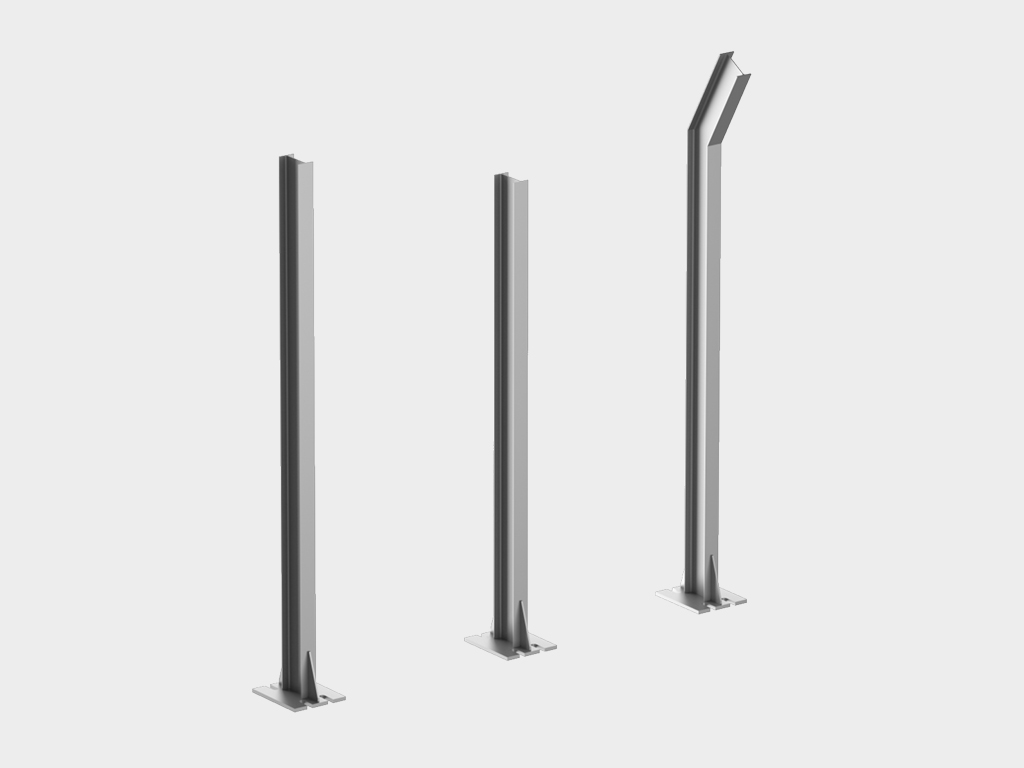

Akustik ekran ustunlari — bu hisoblash kesimiga ega dvutavr konstruktsiyasidan tashkil topgan, qattiq poydevorga payvandlangan konstruksiya hisoblanadi. Metall konstruktsiyalar uchun himoya va dekorativ qoplama sifatida issiq rux bilan qoplash, emal bo‘yicha bo‘yash yoki chang bo‘yash qo‘llaniladi.

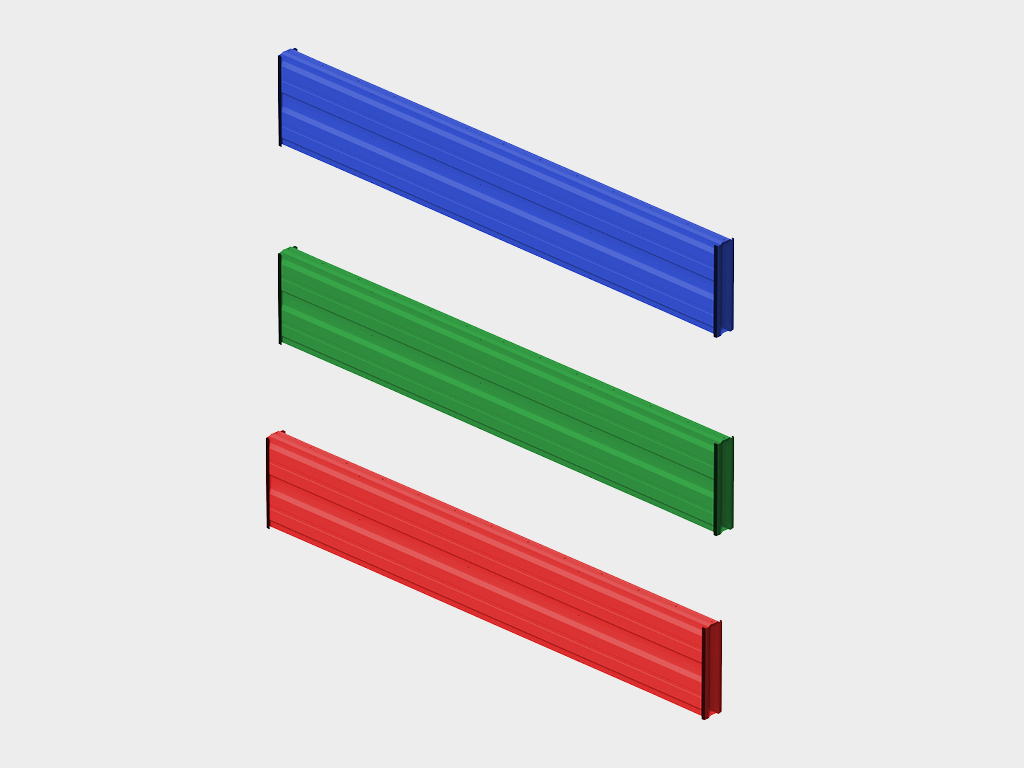

Shovqinni qaytaruvchi panellar Tarkibi: profillangan kassетalar (po‘lat yoki alyuminiy); sintetik bog‘lovchiga ega minerallı junli issiqlik izolyatsiya plitasi; qalinligi 1,0 mm bo‘lgan yon qopqoqlar; yopishtiruvchi material (energoﬂeks); qattiqlik qirralari.

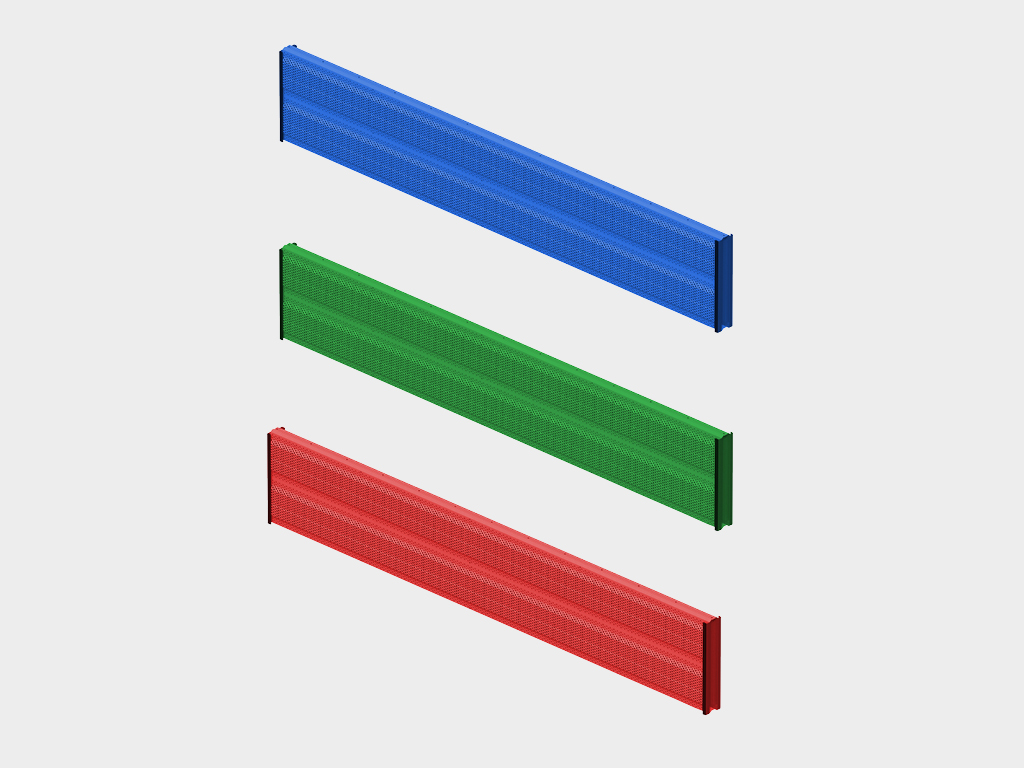

Shovqinni so‘ruvchi panellar Tarkibi: profillangan kassетalar (po‘lat yoki alyuminiy), ulardan biri perforatsiyalangan; sintetik bog‘lovchiga ega minerallı junli issiqlik izolyatsiya plitasi; polipropilen «Izobond A» bug‘-suv o‘tmaydigan membrana; qalinligi 1,0 mm bo‘lgan yon qopqoqlar; yopishtiruvchi material (energoﬂeks); qattiqlik qirralari.

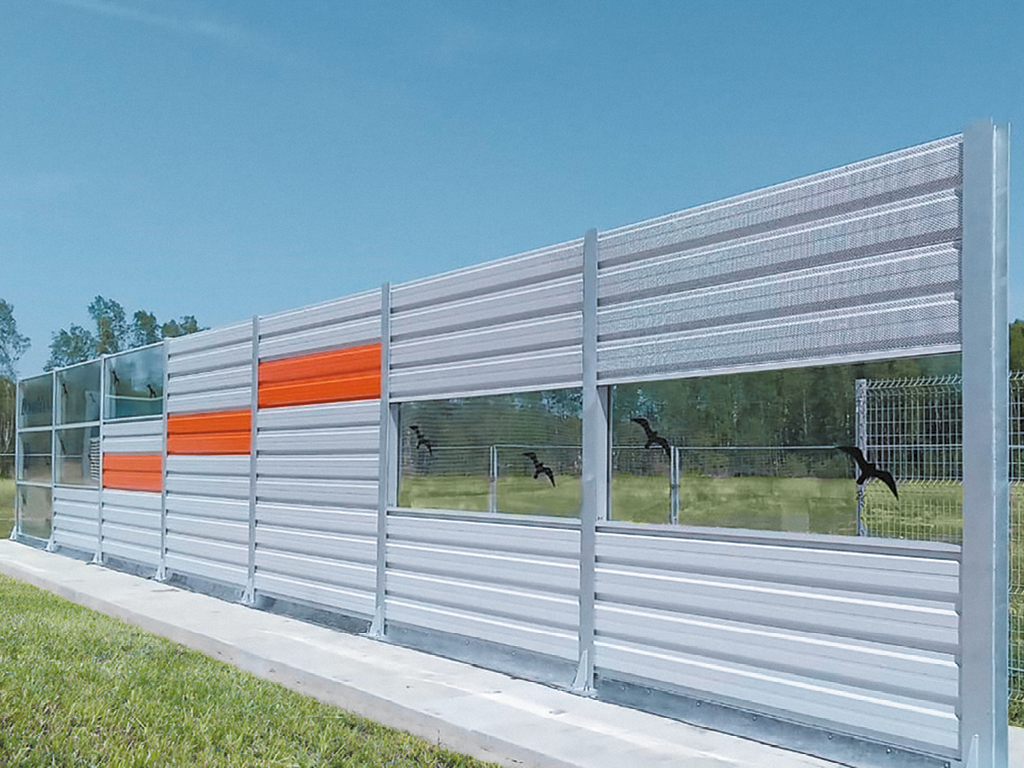

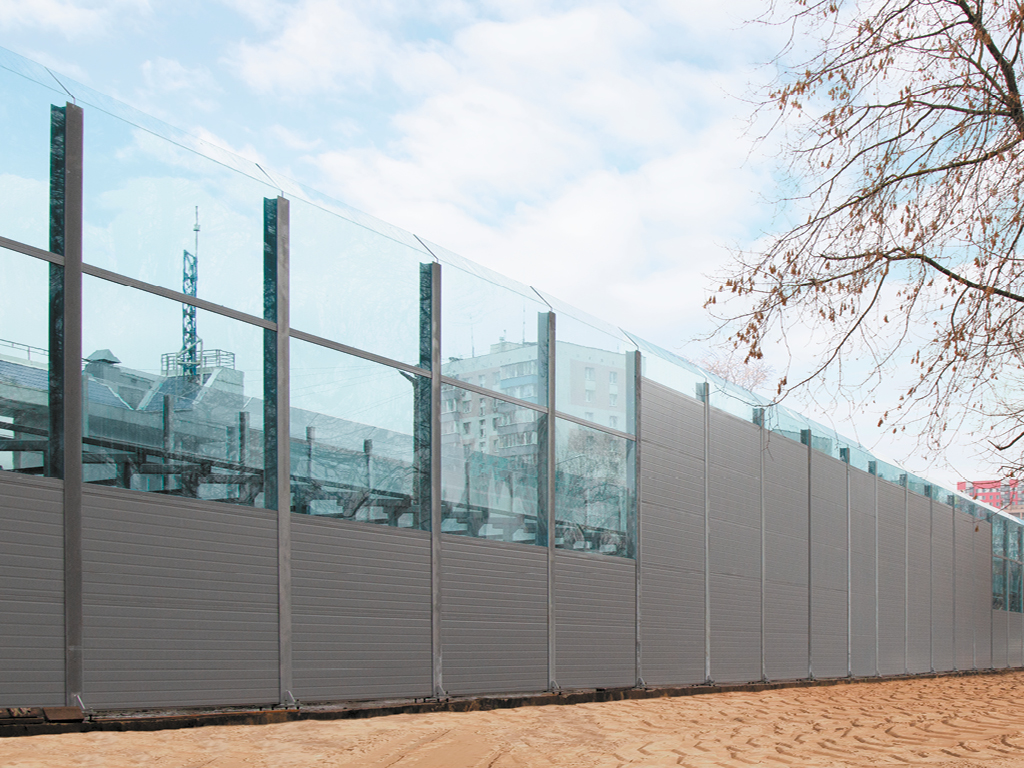

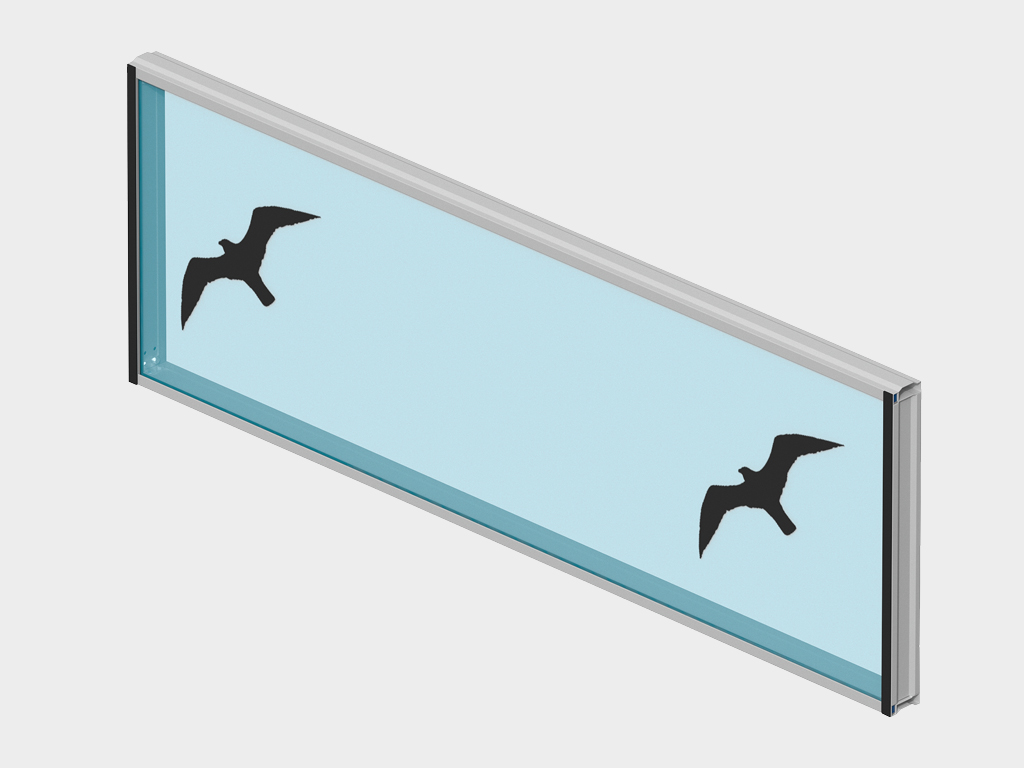

Yorug‘lik o‘tuvchi panellar Tarkibi: po‘lat yoki alyuminiy ramka; 8–12 mm qalinlikdagi to‘ldirish (monolit polikarbonat, polimetilmetakrilat); komplekt metizlar bilan burchakli tutqichlar.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота секции, мм

2 000–10 000 (500 bosqichda)

Ширина, мм

500–5 000

Ustun
Shovqinni qaytaruvchi panel va o‘rnatish jihozlari to‘plami
Shovqinni so‘ruvchi panel va o‘rnatish jihozlari to‘plami
Yorug‘lik o‘tuvchi (shisha) panel va o‘rnatish jihozlari to‘plami

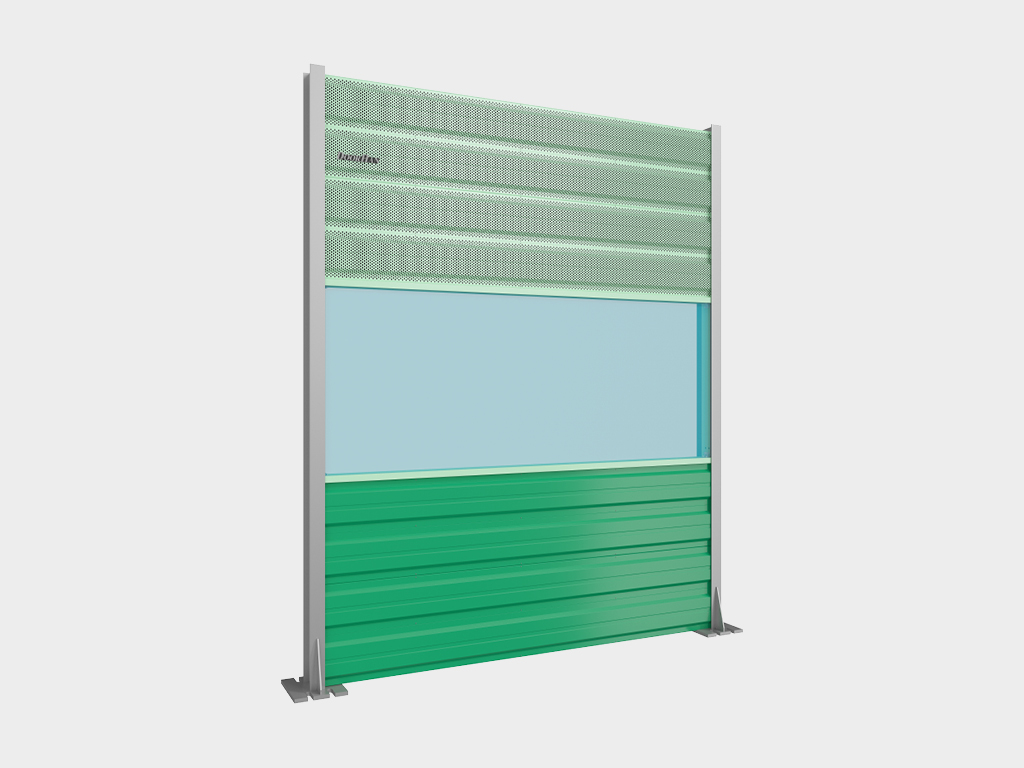

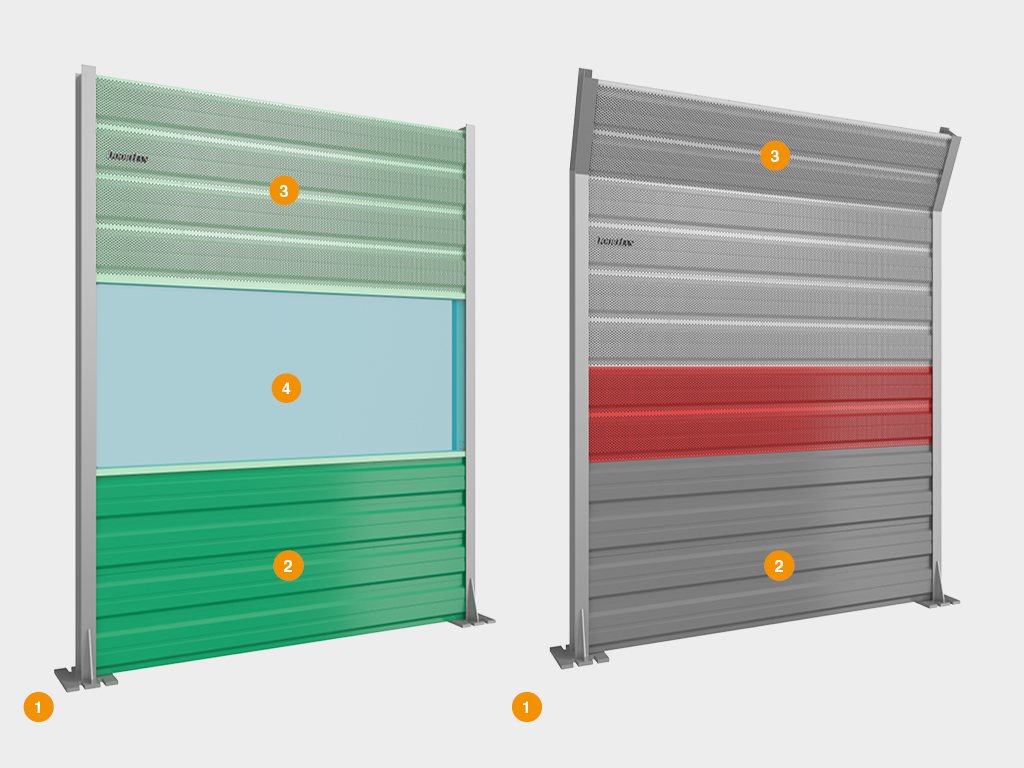

To‘g‘ri akustik ekran.

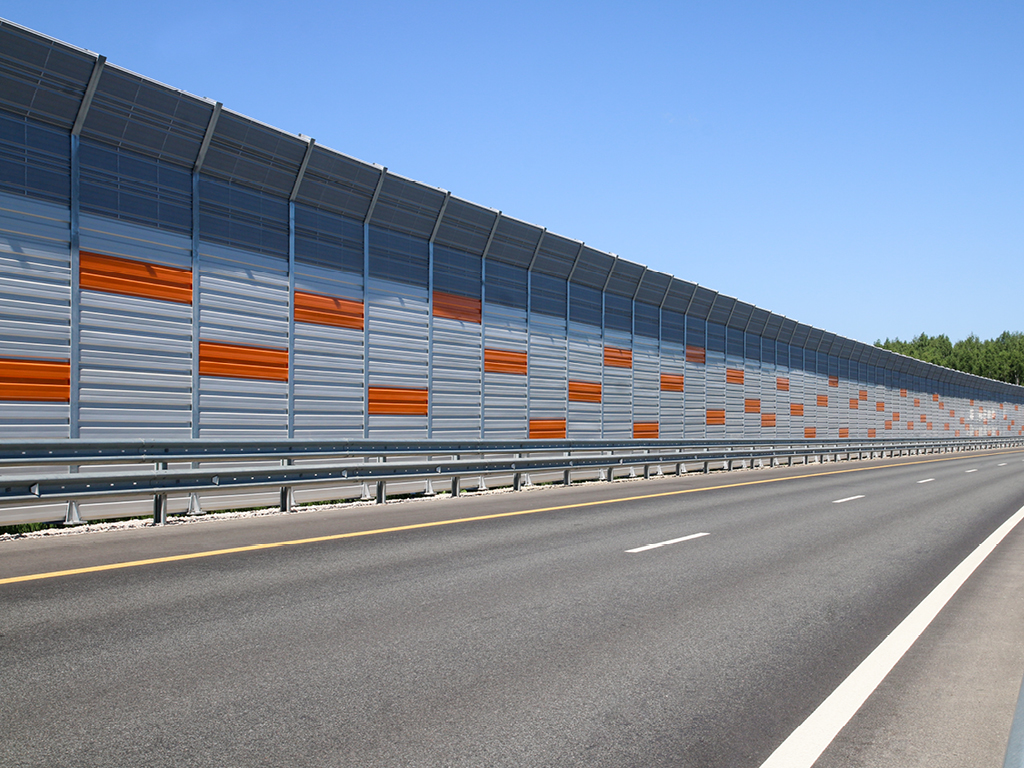

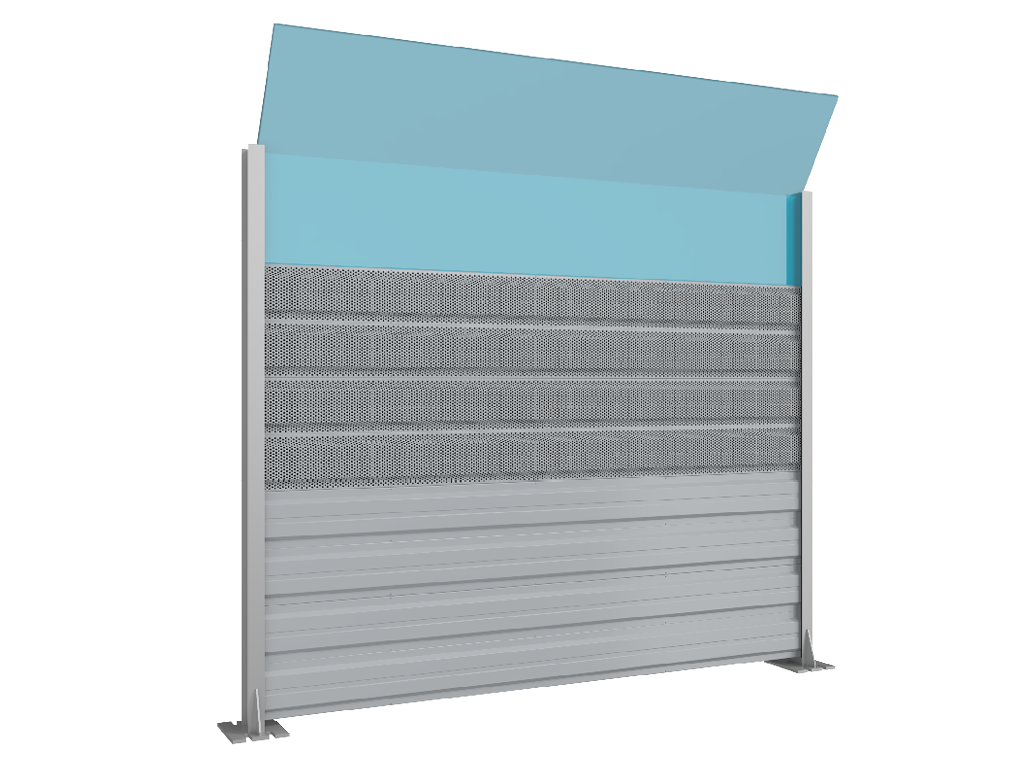

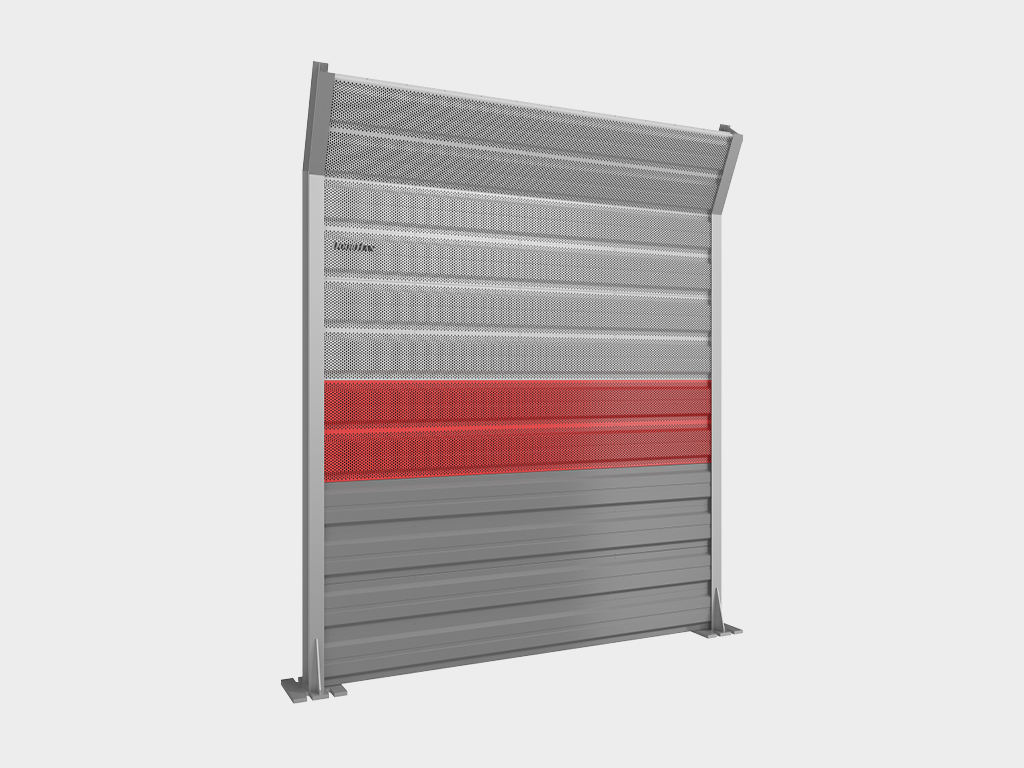

G-shaklidagi akustik ekran

Параметр	Значение	Примечание
Толщина панели, мм	85, 100, 115
Высота секции, мм	2 000–10 000
Ширина секции, мм	500–5 000
Материал корпуса панели	Galvanizli po'lat / alyuminiy
Тип панели	Shovqinni aks ettiruvchi / shovqinni yutuvchi / shaffof
Индекс изоляции воздушного шума, дБ	32–36
Класс звукопоглощения	А

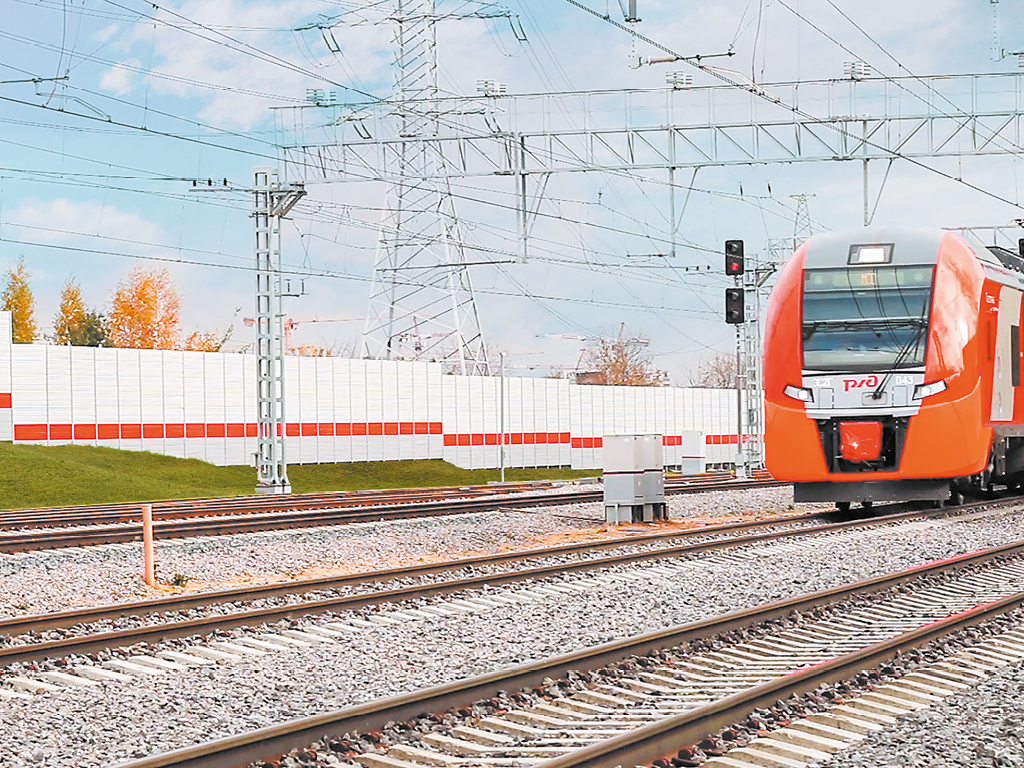

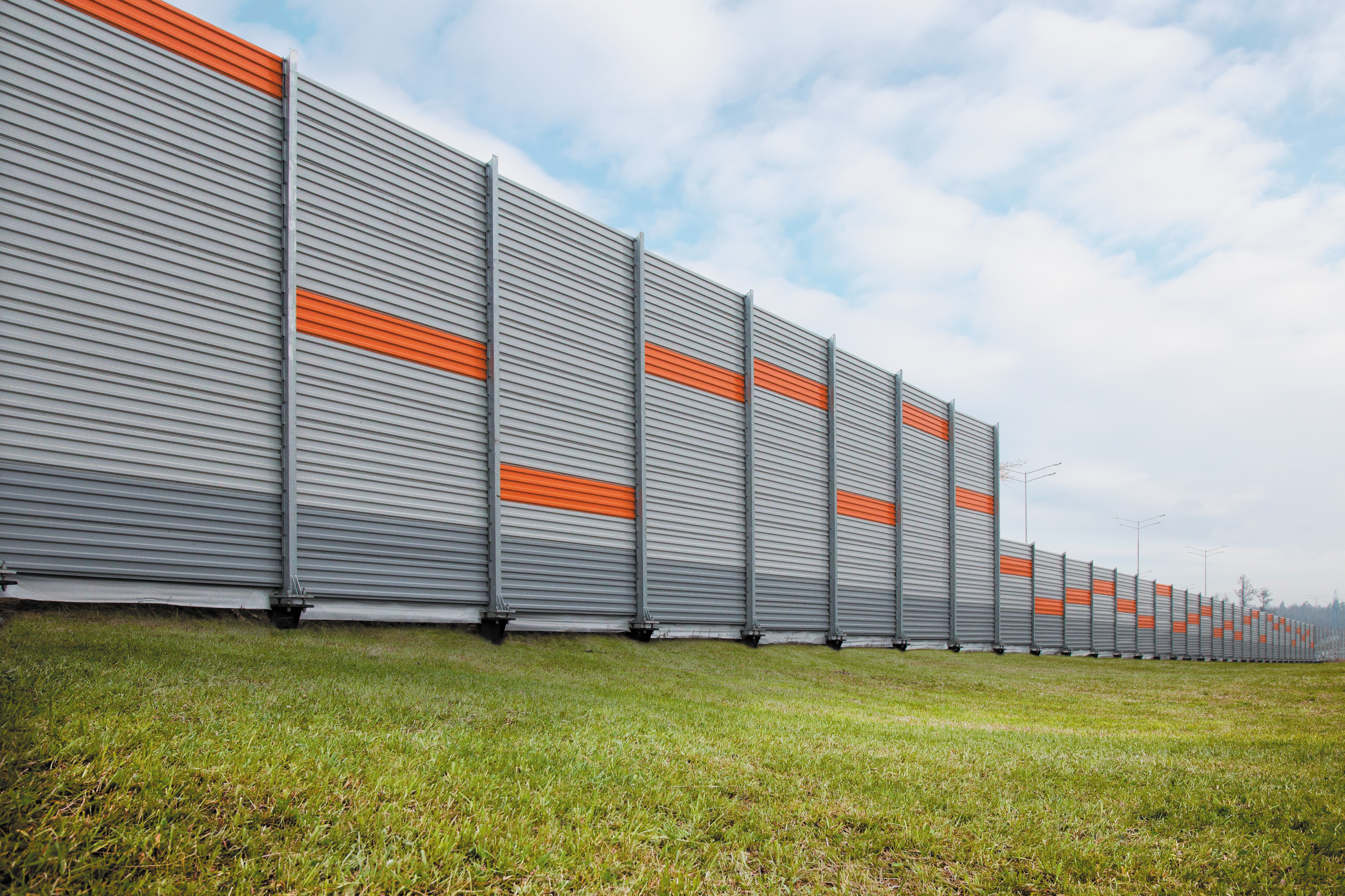

DoorHan akustik ekranlari agressiv muhit ta’siriga chidamli bo‘lib, asosan avtomobil va temir yo‘l magistrallari bo‘ylab o‘rnatiladi.

Упаковка в дерево	Характеристики упаковки
Описание	1 000 mm balandlikdagi yorug‘lik o‘tuvchi panellar yog‘och qafasga qadoqlanadi. Yuklash normasi — panellar uzunligi 3 000–3 300 mm va 4 000–4 400 mm diapazonida evrofurada 528–580 m². Panellar qadoqlanganda vertikal holatda joylashtiriladi.
Ширина, мм	1 220
Высота, мм	2 250
Количество в упаковке, шт.	16–24

Упаковка на палету	Характеристики упаковки
Описание	Paletaga qadoqlash, yuklash normasi — panellar uzunligi 3 000–3 300 mm va 4 000–4 400 mm diapazonida evrofurada 528–580 m².
Ширина, мм	1 220
Высота, мм	2 250
Количество в упаковке, шт.	32–48

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

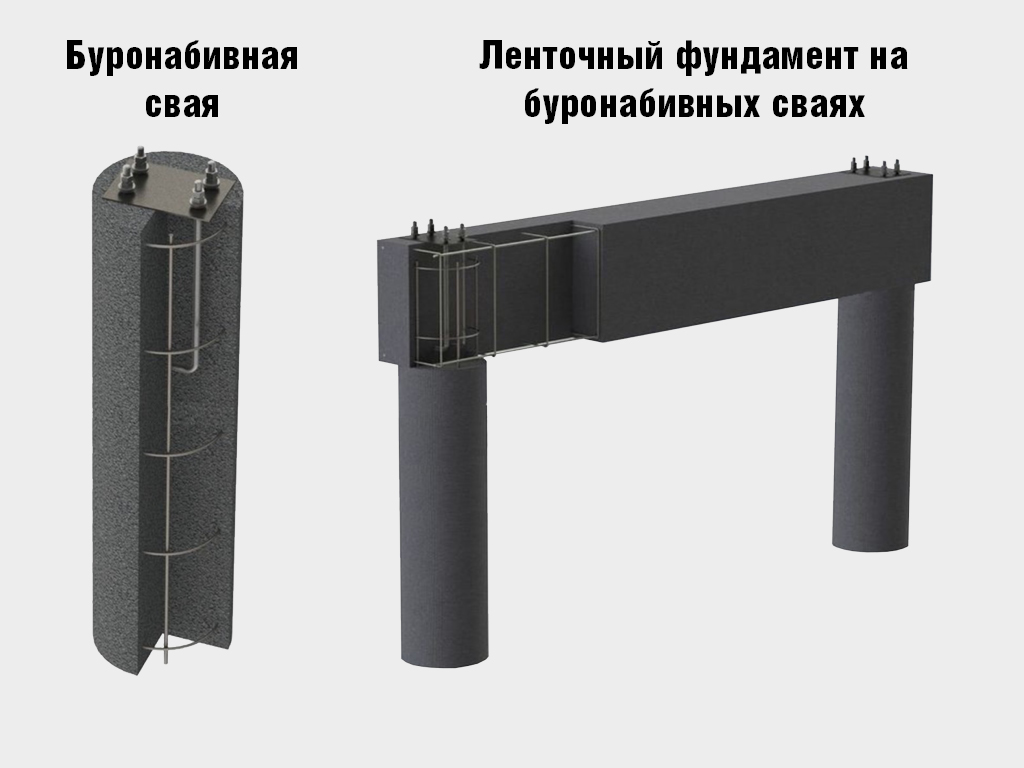

Akustik ekranlarning montaji oldindan tayyorlangan burg‘ulangan tayanch ustunlar (buronabivnye svaylar) yoki yuqori mustahkamlikdagi shpilkalarga ega bo‘lgan, loyiha talablariga muvofiq qurilgan lentali poydevor ustida amalga oshiriladi.

Ushbu jarayon loyiha bo‘yicha hududni belgilash, nol sikl ishlarini bajarish hamda komplektatsiyani tushirish uchun xavfsiz maydonni tayyorlash kabi bir qator tadbirlarni o‘z ichiga oladi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Shovqinga qarshi panellarni ekspluatatsiya qilish bo‘yicha ko‘rsatma va kafolat varaqasi

PDF

Shovqinga qarshi ekran narxini hisoblash bo‘yicha texnik topshiriq

PDF

Shovqinga qarshi kabina (qoplama) narxini hisoblash bo‘yicha texnik topshiriq

PDF

Shovqinga qarshi panellarni tashish va saqlash bo‘yicha ko‘rsatma

PDF

STO AVTODOR talablarga muvofiqlik xati

PDF

Akustik ekranlarga pasport, «StorHan» ishlab chiqarishi

PDF

Akustik ekranlarga pasport, «DorHan-Stolitsa» ishlab chiqarishi

PDF

Po‘lat qurilish konstruktsiyalari sifatiga oid hujjat

PDF

NEXT 85; 100; 115 mm shovqinga qarshi panellarning muvofiqlik sertifikati (GOST 32957‑2014, SP 51.13330.2011, GOST 23499‑2009, SNiP 23‑3‑2003)

PDF

NEXT 85; 100; 115 mm shovqinga qarshi panellarning muvofiqlik sertifikati (GOST 33329‑2015, SP 51.13330.2011, GOST 23499‑2009, SNiP 23‑3‑2003)

PDF

«DorHan-Stolitsa» ishlab chiqarishidagi DoorHan akustik panellarining yong‘inga chidamlilik sertifikati

PDF

NEXT seriyasi shovqinga qarshi panellarning seriyali chiqarilish muvofiqlik sertifikati

PDF

Kafolat majburiyatlari chop etish

Mijozga akustik ekran komplektatsiyasiga mahsulot topshirilgan kundan boshlab 1 yil muddatga kafolat beriladi.

Yangi mahsulotlar

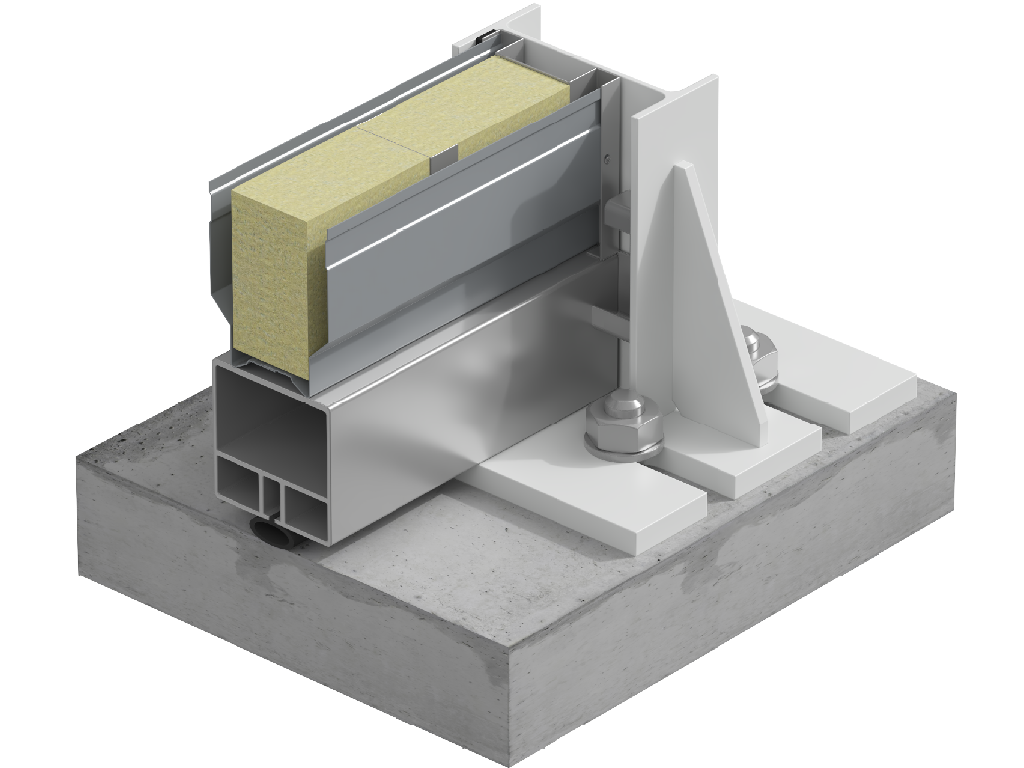

Akustik ekran varag‘i bilan poydevor (rostverk) o‘rtasidagi bo‘shliqni yopish uchun texnik yechim ishlab chiqildi. Ushbu yechim ekraning akustik samaradorligini oshiradi. Tugun alyuminiy yoki po‘lat prugasi asosida, pastki qismida yopishtiruvchi element bilan bajarilishi mumkin.

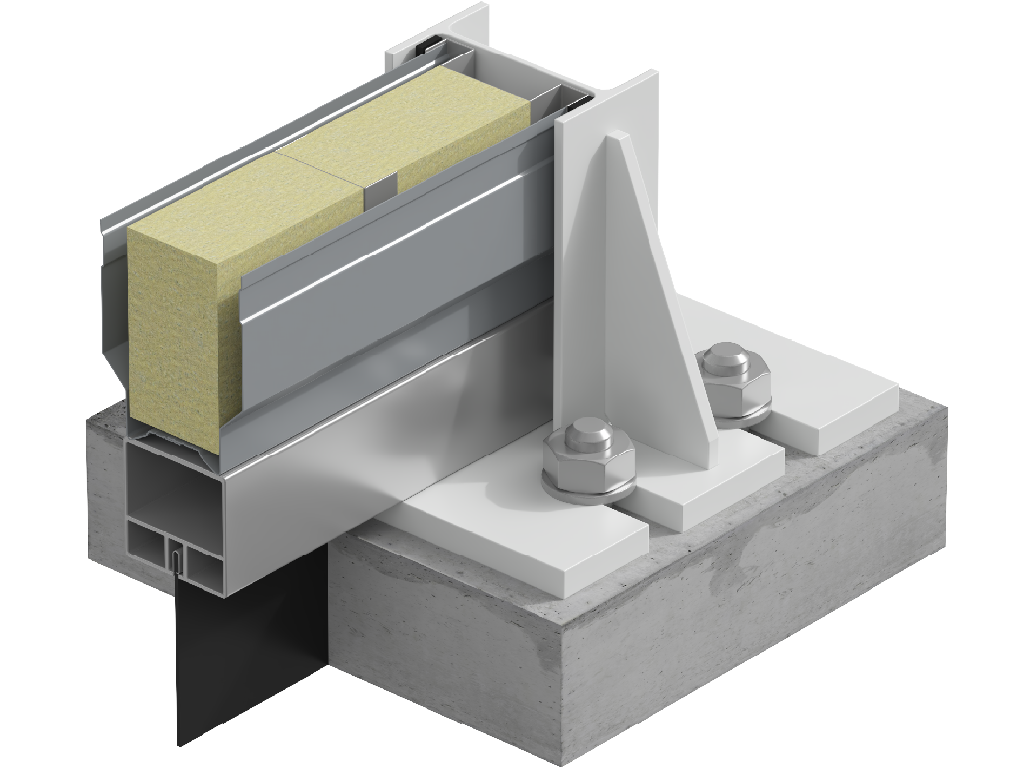

Akustik ekran varag‘i bilan poydevor (mustaqil ustunli svaylar) o‘rtasidagi bo‘shliqni yopish uchun texnik yechim ishlab chiqildi. Ushbu yechim ekraning akustik samaradorligini oshiradi. Tugun alyuminiy yoki po‘lat prugasi hamda 100 va 320 mm kenglikdagi rezina aprondan tashkil topishi mumkin.

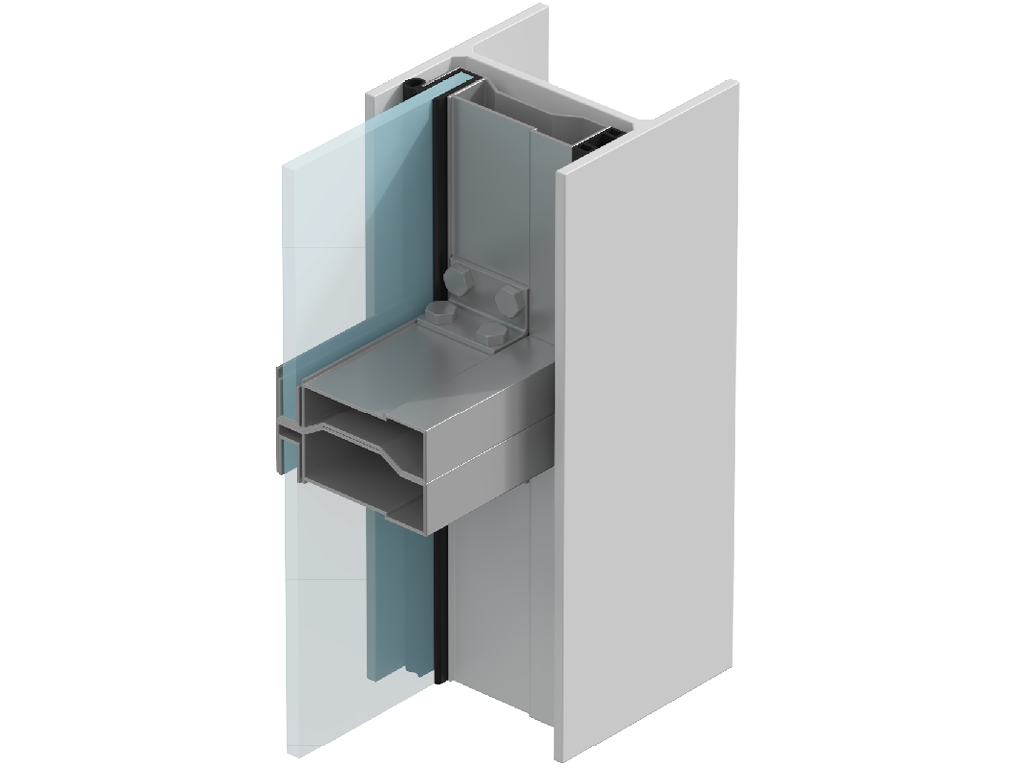

Yorug‘lik o‘tuvchi panellar liniyasining montaj qalinligini oshirish bo‘yicha modernizatsiyasi amalga oshirildi. Ushbu yechim akustik ekrandagi panellarning ustunga zich yopishishini ta’minlaydi hamda konstruktsiyalarni montaj qilish jarayonini sezilarli darajada yengillashtiradi.
