Sotib oling IFG-P seriyali pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

Estetika va funksionallik birgalikda ishlashi kerak bo'lganda, sahnaga nostandart muhandislik yechimlari chiqadi. DoorHan konserni sanoat darvozalarining mustahkamligini, vitrinaning nafosatini va aqlbovar qilmas darajada ixchamlikni o'zida mujassam etgan noyob mahsulot — IFG-P seriyali sanoat buklanadigan panoramali darvozalarini taqdim etadi. Ushbu tizim nafaqat o'tish joyini ta'minlash, balki ichkarida nima borligini namoyish etish muhim bo'lgan ob'ektlar uchun ideal: avtosalonlar, ko'rgazma va savdo markazlari, shuningdek, tabiiy yorug'lik va ko'rinish muhim bo'lgan zamonaviy ishlab chiqarish binolari uchun.

Asosiy afzallik — joyni ulkan tejash. Ochilish uchun yon tomonda butun stvorka kengligiga teng bo'sh joy talab qiladigan standart surilma darvozalardan farqli o'laroq, IFG-P darvozalari "garmoshka" tamoyili asosida ishlaydi.

Ixcham buklanish: Darvoza stvorkalari bir-biriga buklanadi va o'tish joyining yonida ixcham tarzda to'xtaydi, bu esa minimal foydali joyni egallaydi. Bu ularni yon tomonlarida cheklangan joyga ega bo'lgan ob'ektlarda ishlatish imkonini beradi.
Ostona bo'lmagan o'tish joyi: Osma surilma tizimlardagi kabi, IFG-P darvozalari ham pastki yo'naltiruvchiga ega emas. O'tish joyidagi pol transport vositalari va odamlarning o'tishi uchun hech qanday to'siqlarsiz, ideal tekis bo'lib qoladi.

Panoramali oynalash: Sizning biznesingiz ko'z o'ngida. Darvoza polotnosi maksimal ko'rinish va tabiiy yoritishni ta'minlaydigan panoramali panellardan yig'iladi.

Estetika va marketing: Shaffof darvozalar sizning fasadingizni ulkan vitrinaga aylantiradi, bu esa avtomobillar, texnika yoki boshqa mahsulotlarni 24/7 namoyish etish imkonini beradi.
Mustahkam va yorug'lik o'tkazuvchan materiallar: To'ldiruvchi sifatida yuqori mustahkamlik va zarbalarga chidamlilikka ega bo'lgan zamonaviy shaffof polikarbonat yoki uyali organik shisha ishlatiladi, shu bilan birga ular yorug'likni a'lo darajada o'tkazadi.

Sanoat darajasidagi ishonchlilik. O'zining nafisligiga qaramay, IFG-P — bu intensiv ishlash uchun yaratilgan haqiqiy sanoat darvozalaridir. Karkasning barcha po'lat elementlari zangdan himoya qilish uchun majburiy korroziyaga qarshi ishlovdan o'tkaziladi. Perimetr bo'ylab zichlagichlar tizimi o'tish joyining yuqori germetikligini ta'minlaydi, xonani shamol, chang va yog'ingarchilikdan himoya qiladi. Mustahkam konstruksiya tufayli darvozalar kengligi 12 metrgacha va balandligi 6 metrgacha bo'lgan o'tish joylarini to'sishi mumkin, bu ularni eng keng ko'lamli loyihalar uchun universal yechimga aylantiradi.

DoorHan IFG-P buklanadigan panoramali darvozalarini tanlab, siz shunchaki darvozaga emas, balki joyni tejaydigan, mijozlarni jalb qiladigan va biznesingizni ishonchli himoya qiladigan yuqori texnologiyali me'moriy elementga ega bo'lasiz.

Qo'llanilish sohasi:

Buklama panoramali darvozalar shisha fasadli binolarda, masalan, avtomobil salonlari yoki show-room'larda proyemlarni yopish uchun mo‘ljallangan.

Montaj bilan buyurtma qilish

Afzalliklar

Uqqanlikka chidamli shisha

To‘qima paneli uqqanlikka chidamli polikarbonat bilan to‘ldirilgan bo‘lib, bu material yuqori yorug‘likni o‘tkazish qobiliyatiga ega, harorat o‘zgarishlariga va chizishlarga chidamli.

Energiya samaradorligi

Darvozalarining energiya samaradorligini oshirish uchun ularning to‘qima paneli kombinatsiyalangan — panoramali oynalar va sendvich-panellaridan ishlab chiqarilishi mumkin.

Ish joyini tejash

90° burilish tizimi panellarni devor yaqinidagi hududda zich paketlarga yig‘adi, shu bilan ish joyini tejashga yordam beradi.

To‘qima panelini to‘ldirishning turli variantlari

Mumkin bo‘lgan kombinatsiyalangan to‘ldirish — shaffof polikarbonat va sendvich-panellari bilan. Panellarni yuqoridan, pastdan yoki darvozalar o‘rtasidan joylashtirish binoning fasadini bezash uchun turli variantlarni yaratadi.

Uqqanlikka chidamli shisha

To‘qima paneli uqqanlikka chidamli polikarbonat bilan to‘ldirilgan bo‘lib, bu material yuqori yorug‘likni o‘tkazish qobiliyatiga ega, harorat o‘zgarishlariga va chizishlarga chidamli.

Energiya samaradorligi

Darvozalarining energiya samaradorligini oshirish uchun ularning to‘qima paneli kombinatsiyalangan — panoramali oynalar va sendvich-panellaridan ishlab chiqarilishi mumkin.

Ish joyini tejash

90° burilish tizimi panellarni devor yaqinidagi hududda zich paketlarga yig‘adi, shu bilan ish joyini tejashga yordam beradi.

To‘qima panelini to‘ldirishning turli variantlari

Dizayn

Panoramali panelning yuzasi

Ranglar

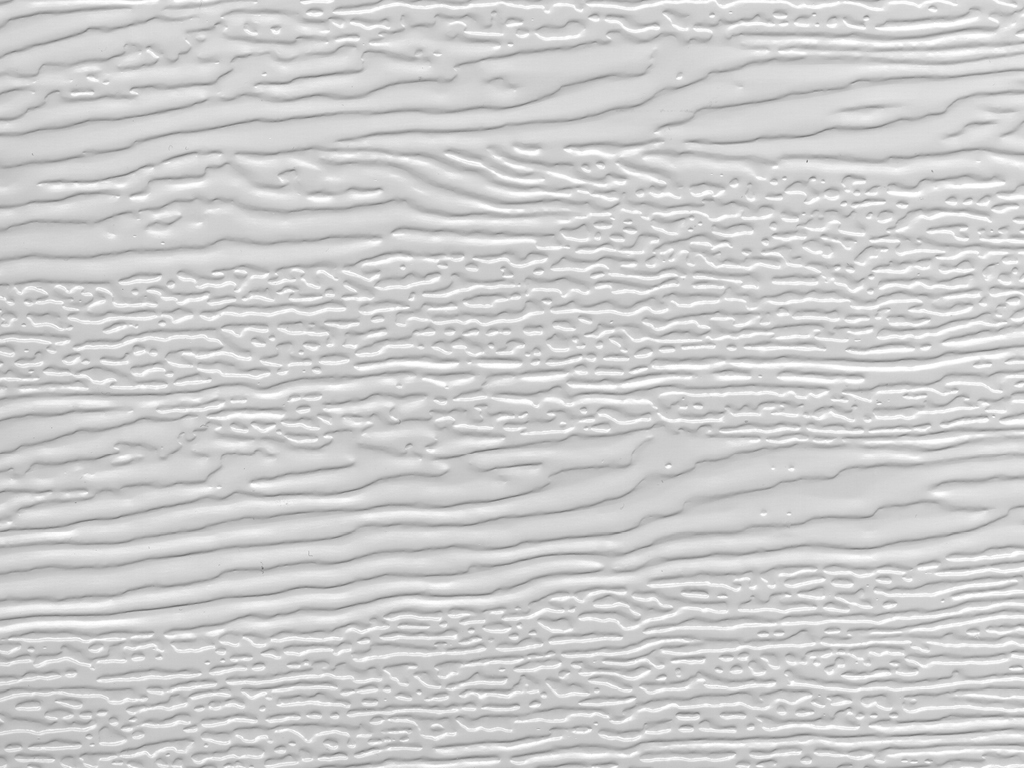

«Yog‘och ko‘rinishi» tuzilishi

RAL 9003 (oq, standart)

RAL 8014 (jigarrang)

RAL 5005 (ko'k)

RAL 6005 (yashil)

RAL 3005 (bordo)

RAL 9006 (kumush)

RAL 1014 (bej)

RAL 7004 (kulrang)

RAL kartasiga muvofiq nostandart rang

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

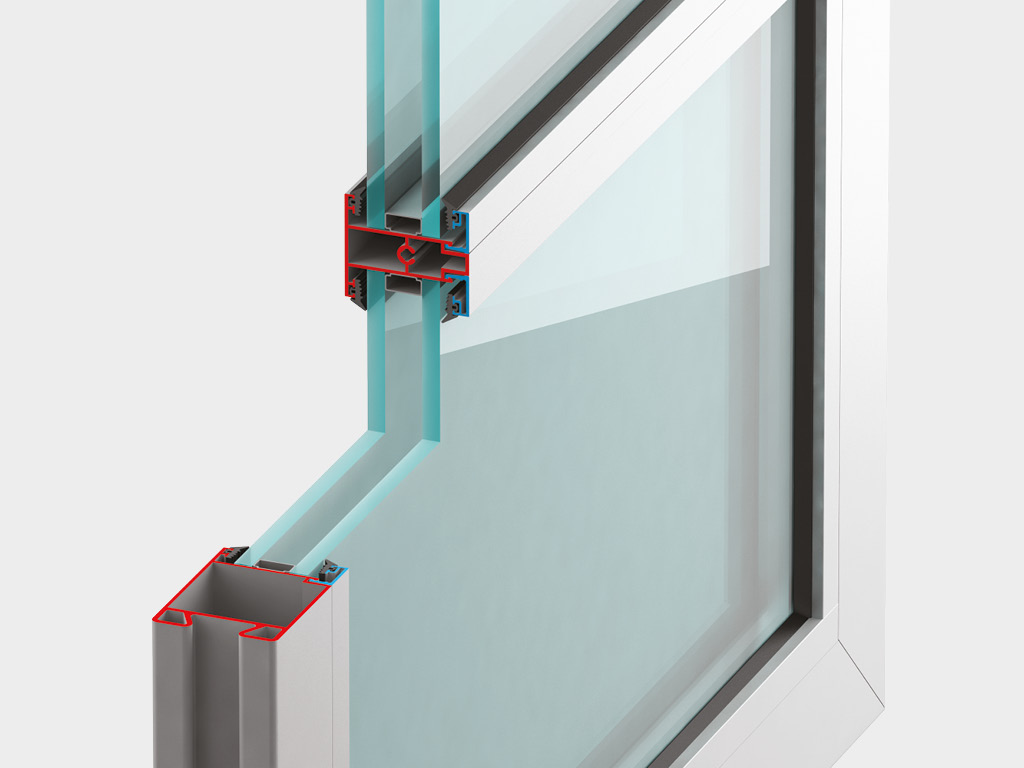

Tashuvchi profil darvozalar konstruktsiyasiga mustahkamlik va kuch beradi.

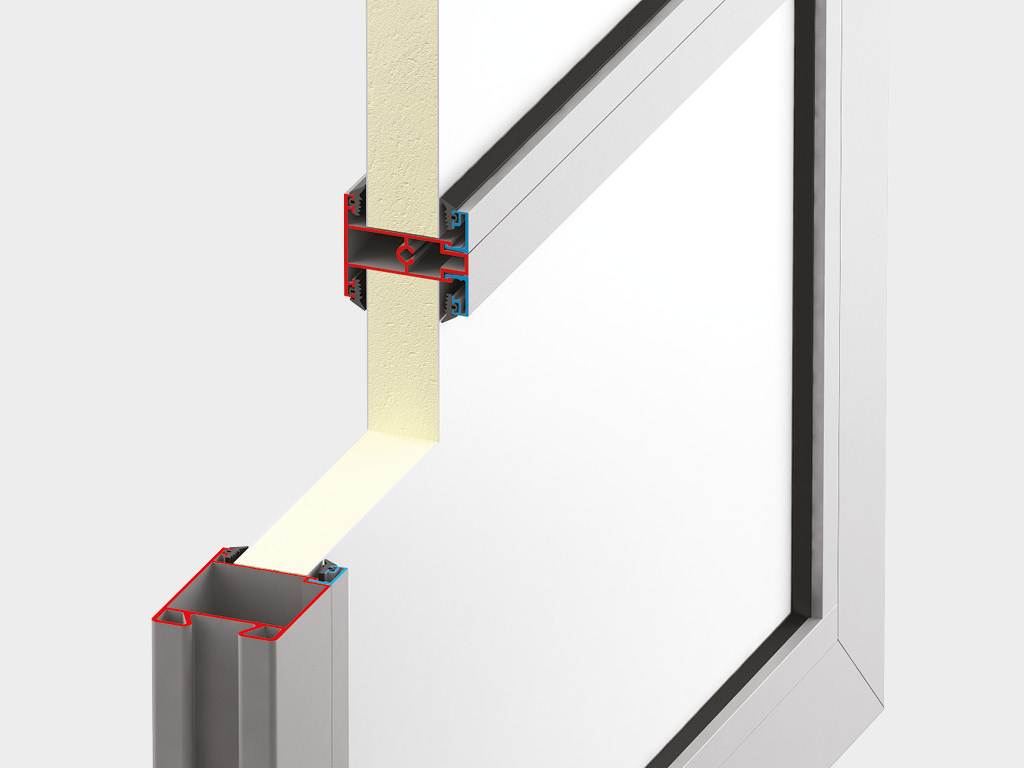

Shtampik tizimi darvozalarni demontaj qilmasdan, to‘qima panelini bevosita ob'ektda ta'mirlash imkonini beradi.

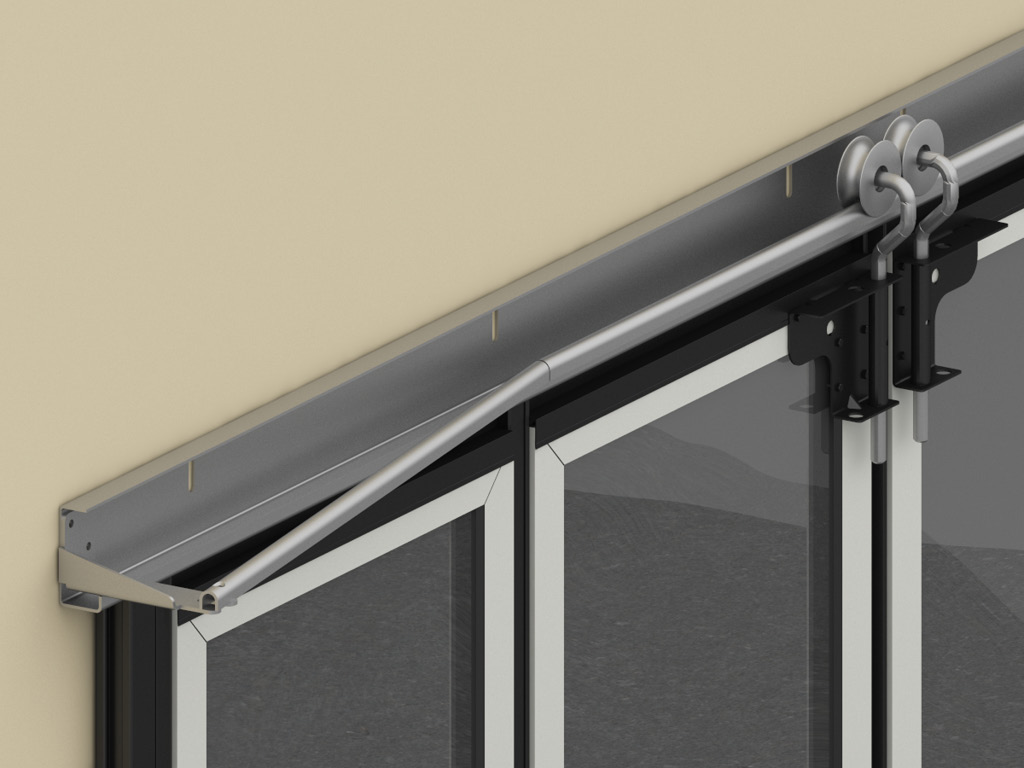

Yuqori yo‘nalish burilish tizimlari bilan, panellarni zich paketga shakllantirish uchun mo‘ljallangan.

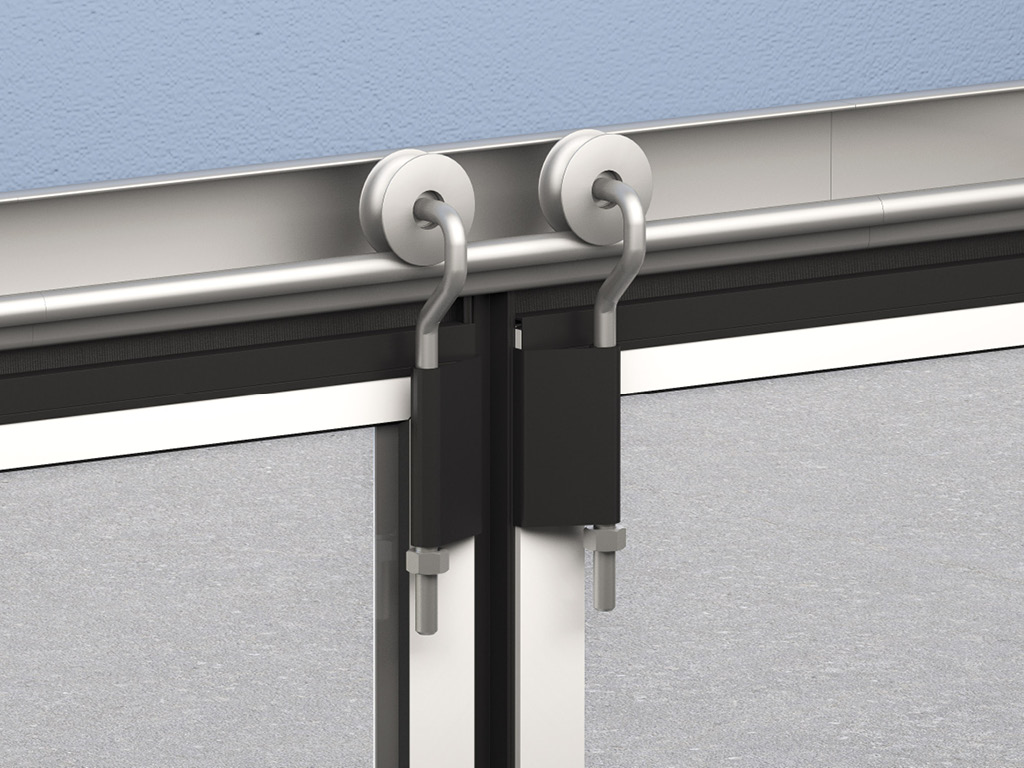

Rulonli tayanch to‘qima panelining holatini sozlash imkoniyatiga ega.

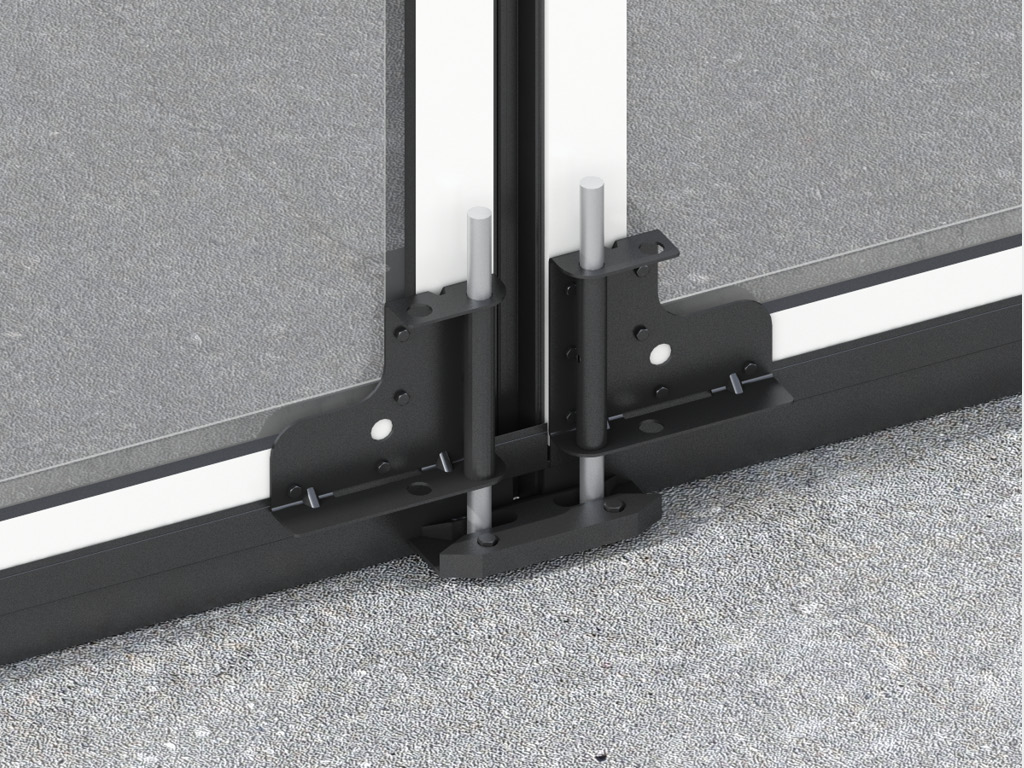

Markaziy tutiluvchi.

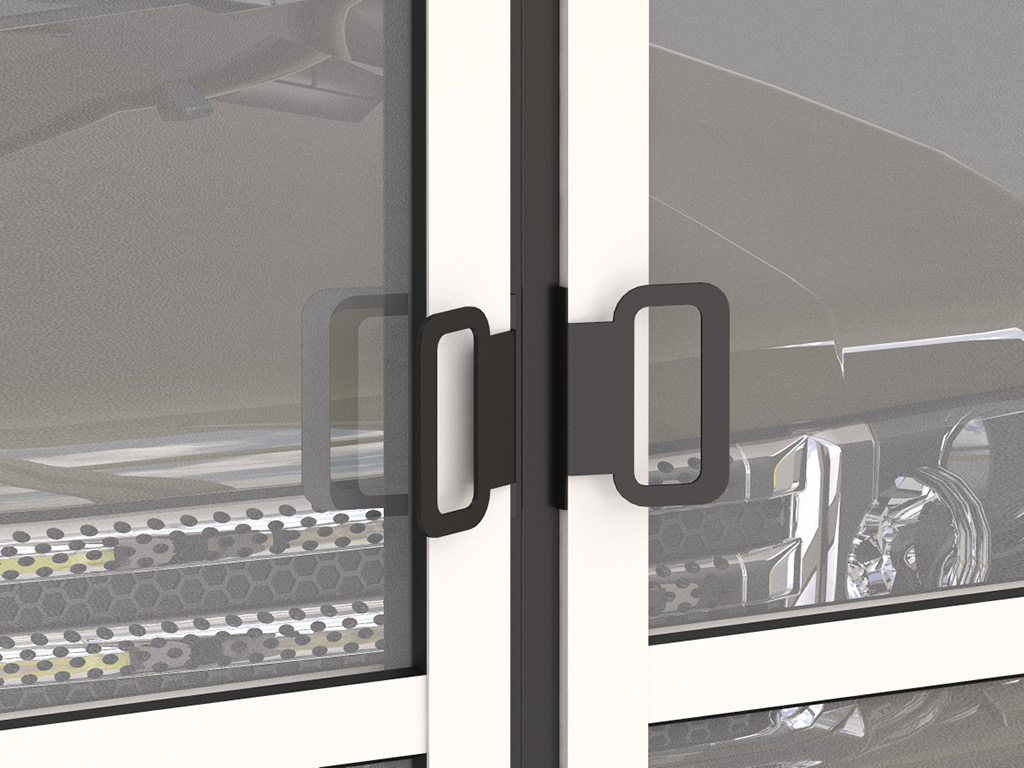

Po‘latdan yasalgan tutqich, darvozalarni qo‘lda qulay ochish va yopish uchun mo‘ljallangan.

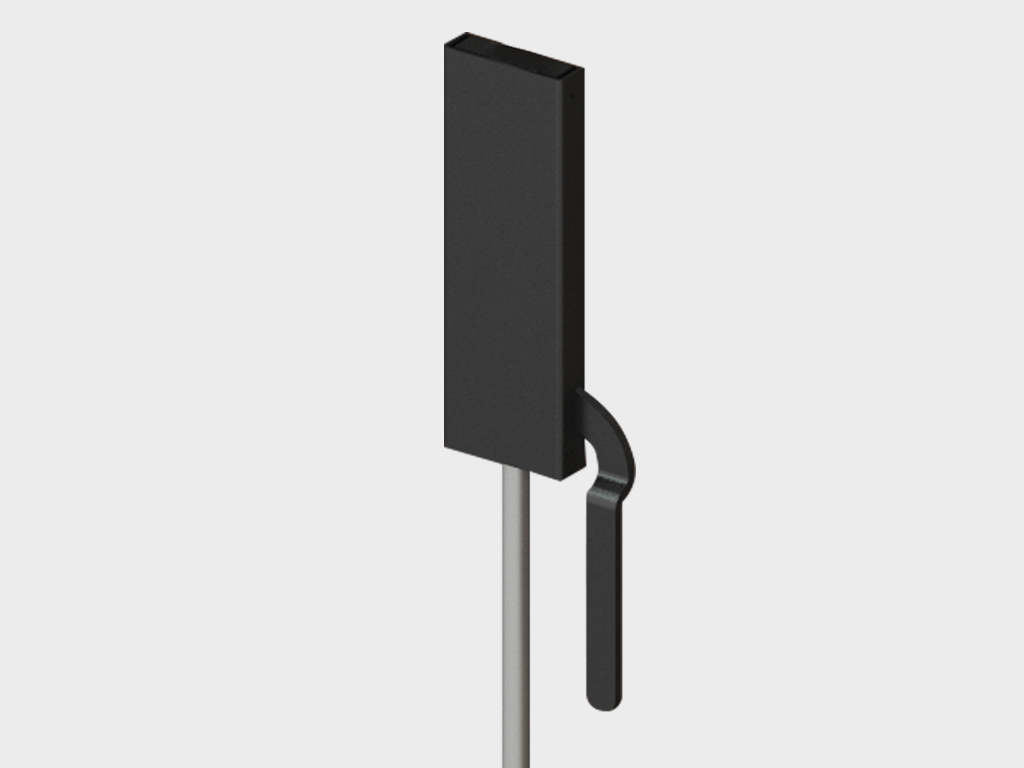

Raxli zadvizhka, darvozalarni yopiq holatda ishonchli tarzda mustahkamlash uchun mo‘ljallangan.

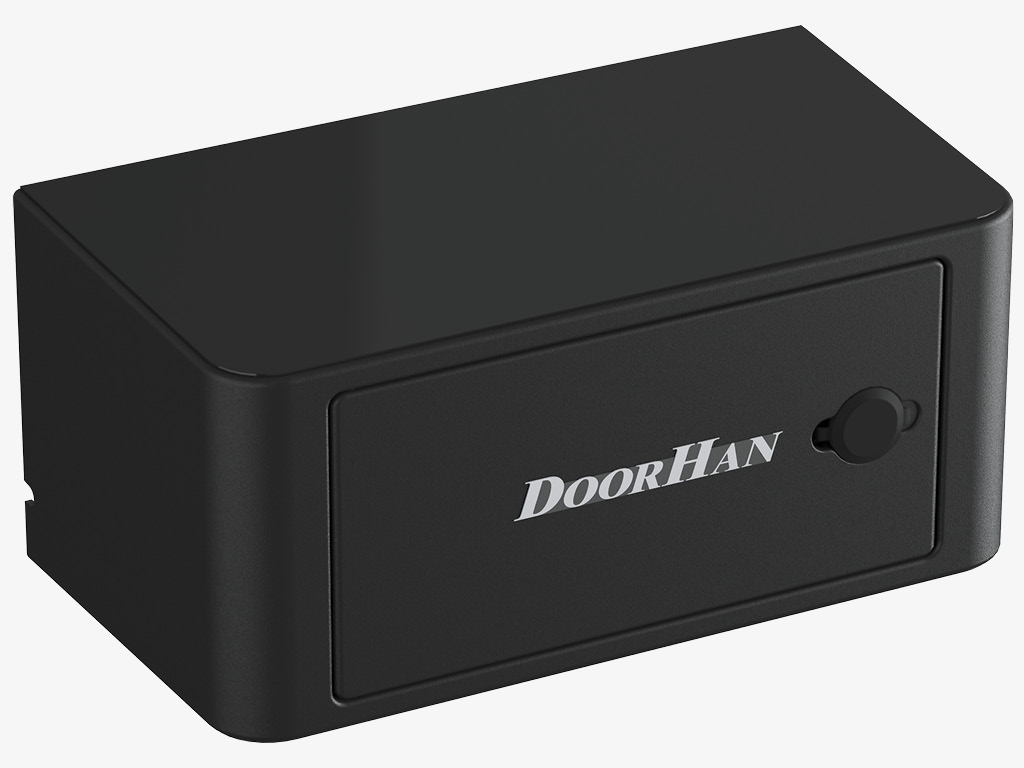

ARM-320PRO drayveri. 2+2 ochilish sxemasiga o‘rnatiladi, AR7-KIT komplekti bilan.

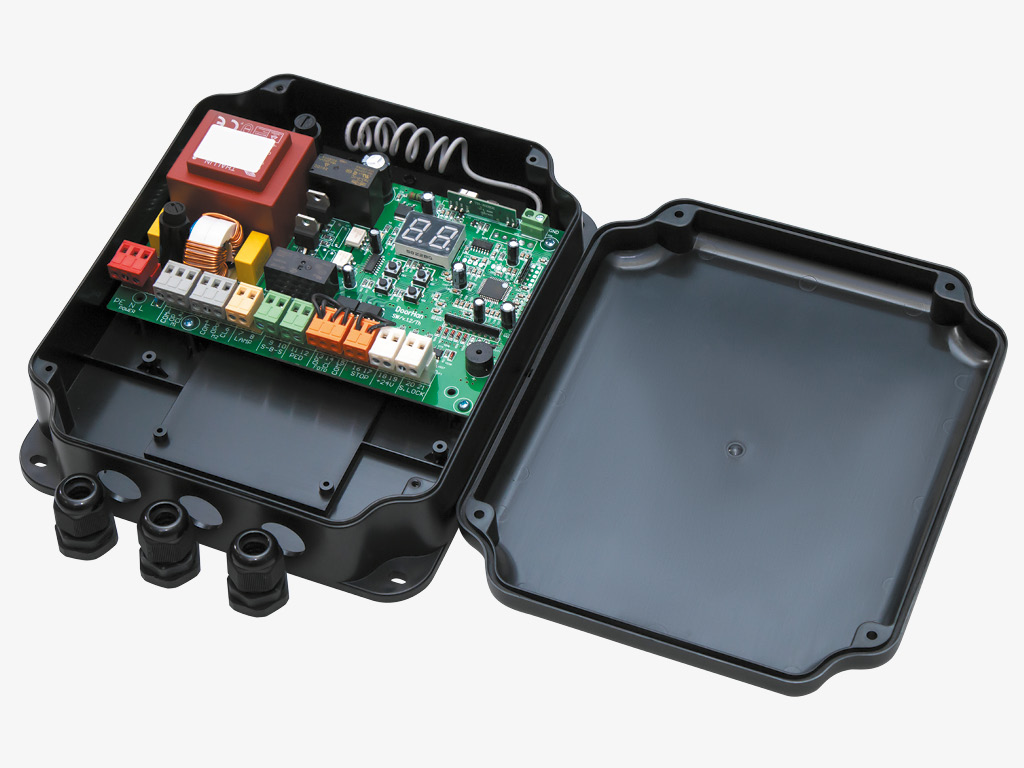

PCB-SW boshqaruv bloki, drayverni boshqarish uchun mo‘ljallangan.

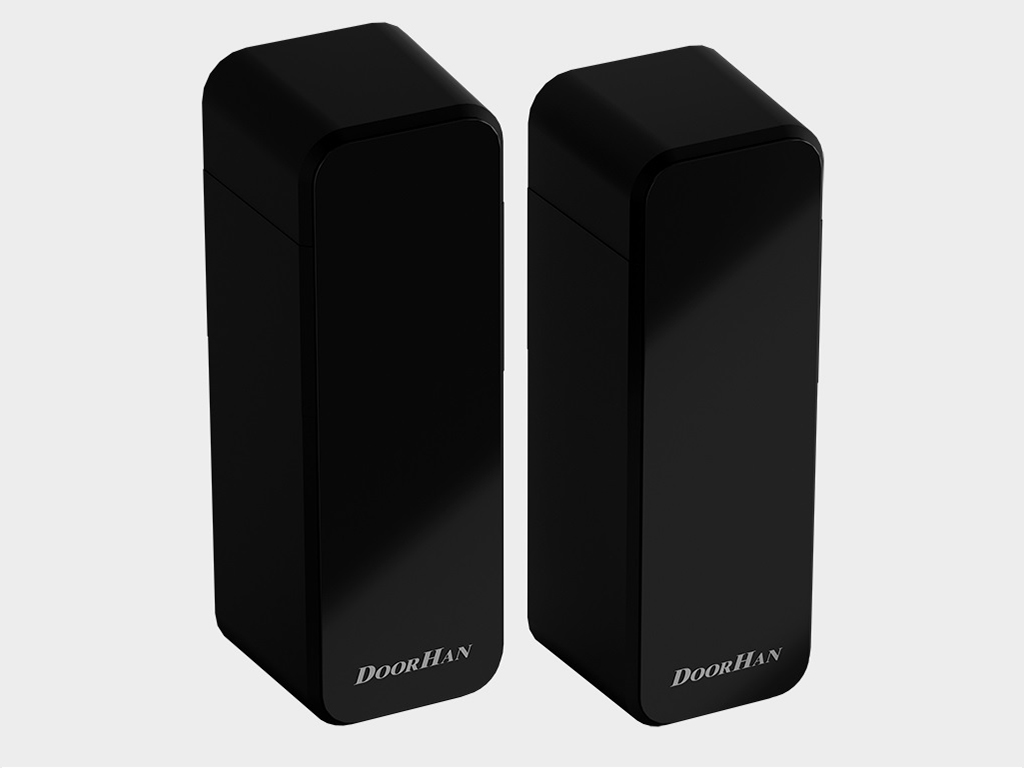

Simsiz xavfsizlik fotodatchiklari, noteng proyemlar uchun aylanuvchi plata bilan, PHOTOCELL-PRO modeli, infraqizil uzatgich va qabul qiluvchidan iborat.

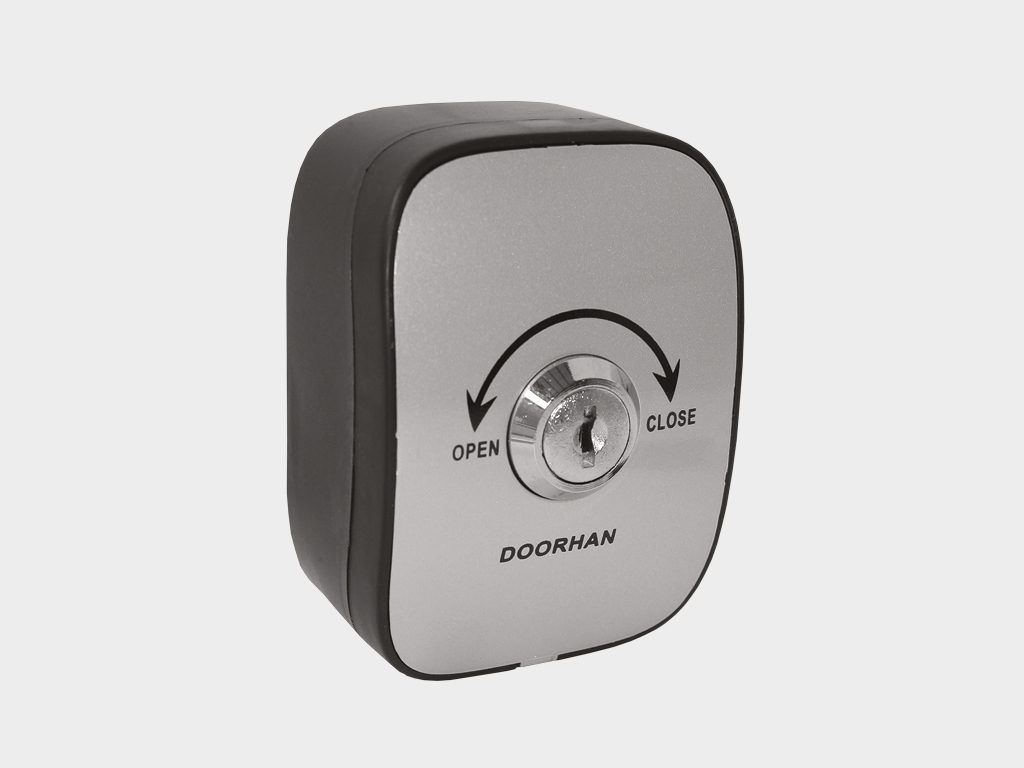

Кalit tugmasi KEYSWITCH-N avtomatik tizimni boshqarish blokiga kalitni aylantirish orqali boshqaruv buyruqlarini yuborish uchun mo'ljallangan.

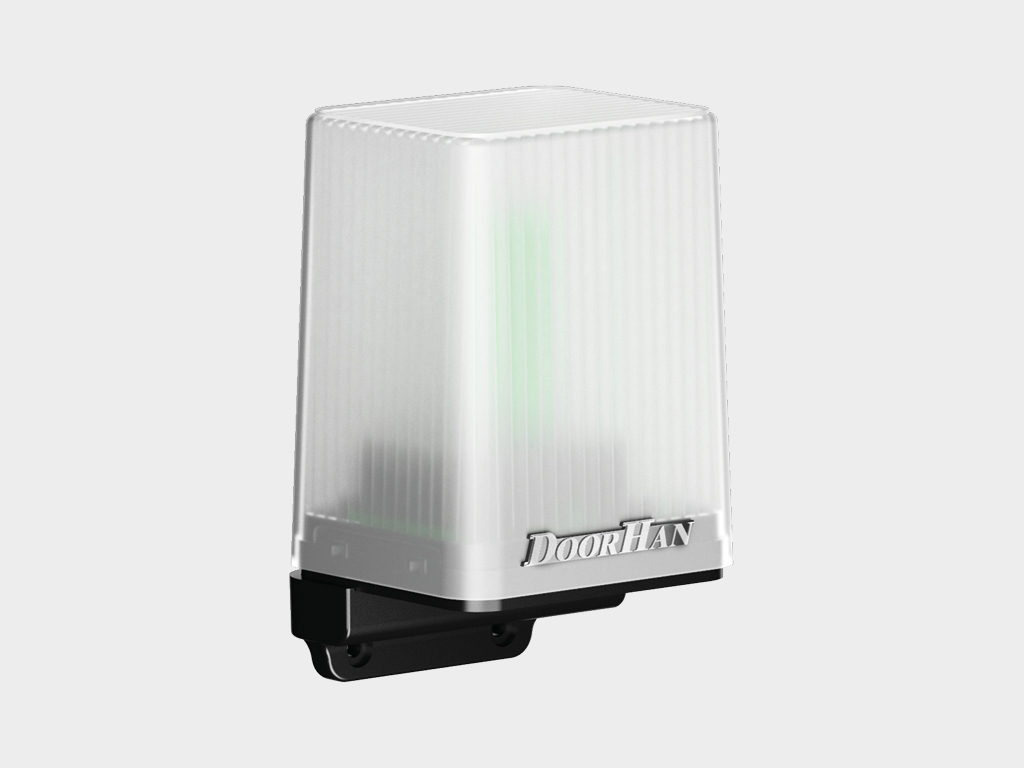

Signal chiroq LED lampasi va antennasi LAMP-PRO eshikning harakatini bildirish uchun mo'ljallangan.

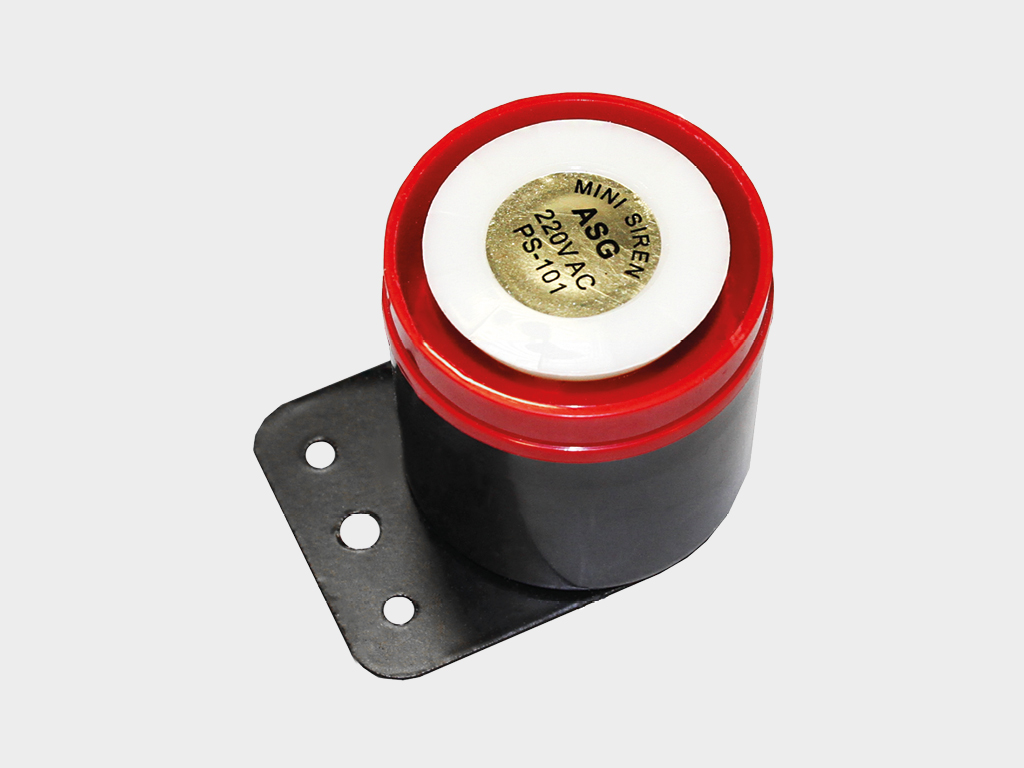

SIRENA sirena eshikning harakatini tovushli tarzda bildirish uchun mo'ljallangan.

TRANSMITTER 4-PRO-BLACK pult chönki törtta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

Texnik tavsif

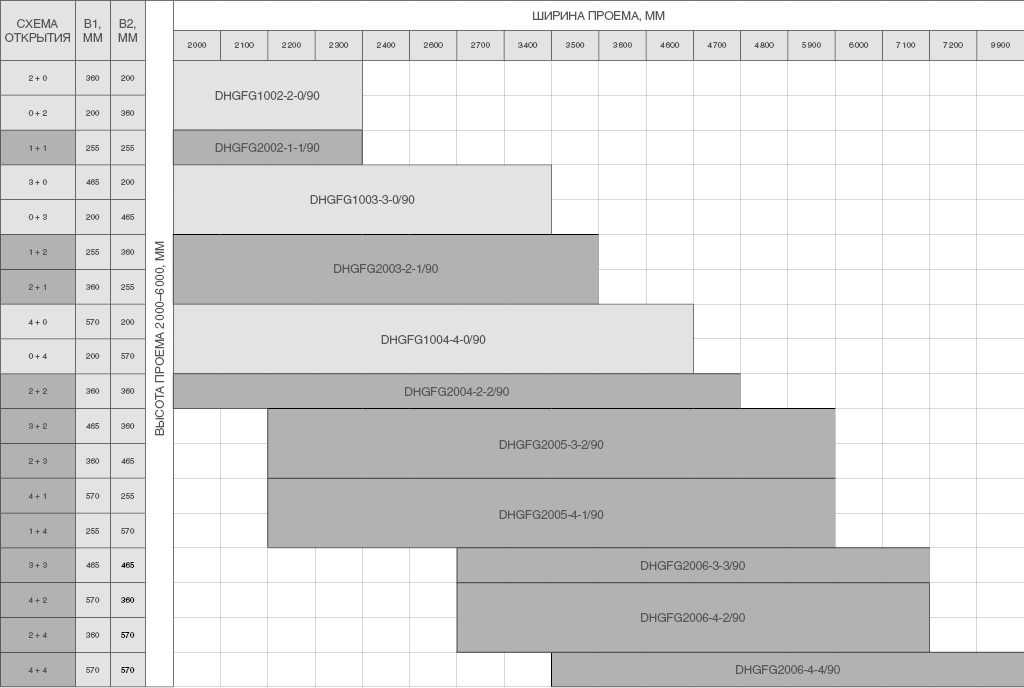

O'lchamlar jadvali

Teshik o'lchamlari

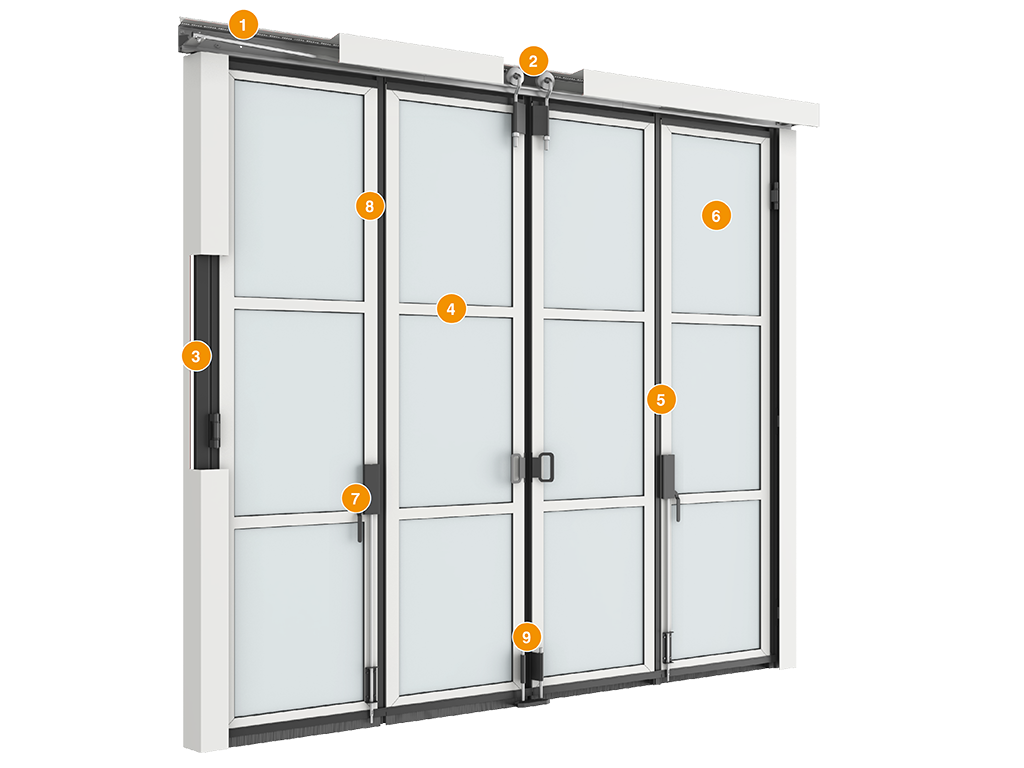

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

2 000–9 000

Высота проема, мм

2 000–6 000

Притолока, мм

150 dan

Пристенки, мм

200, 255, 360, 465, 570 (ochilish naqshiga qarab)

Толщина панели, мм

Burilish balkasi
Po‘lat rulonli tayanch
To‘qima panelini mustahkamlash stoyi
Alyuminiy o‘rta profil
Tishli muhr
Uqqanlikka chidamli polikarbonat yoki sendvich-panel
Vertikal raxli zadvizhka
Asosiy alyuminiy profil
Tutiluvchi

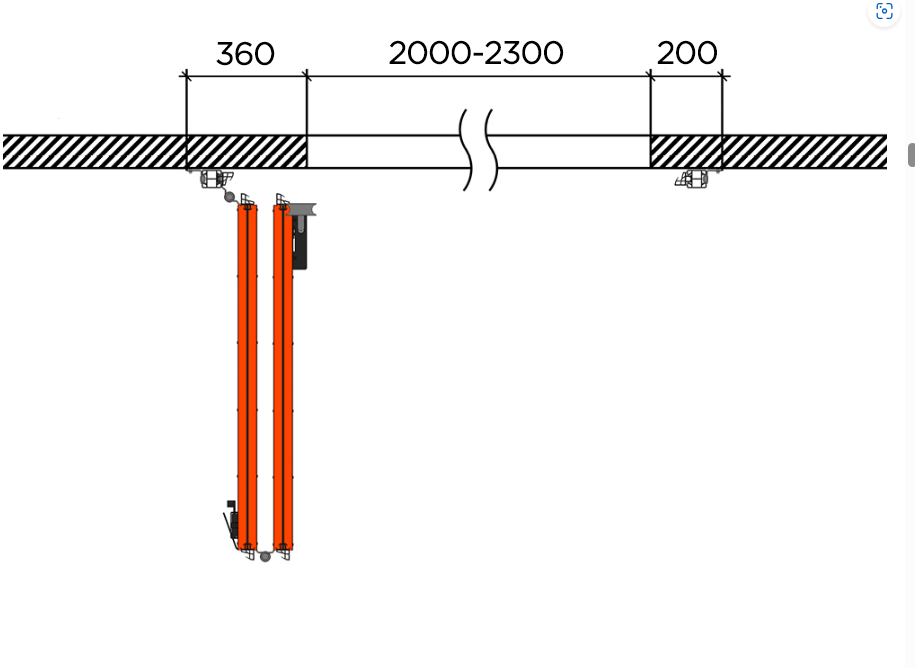

Ochilish sxemasi 2 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

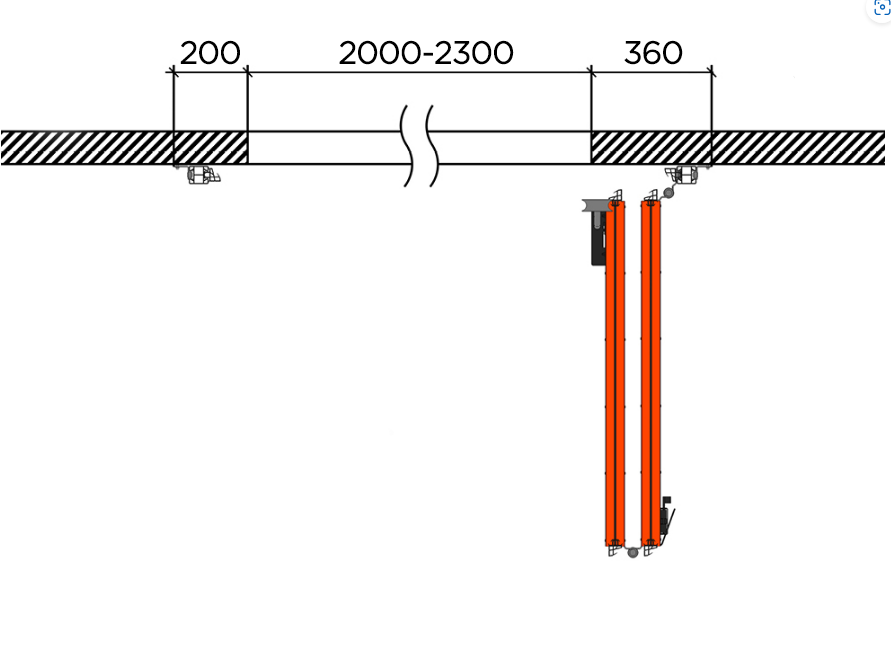

Ochilish sxemasi 0 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

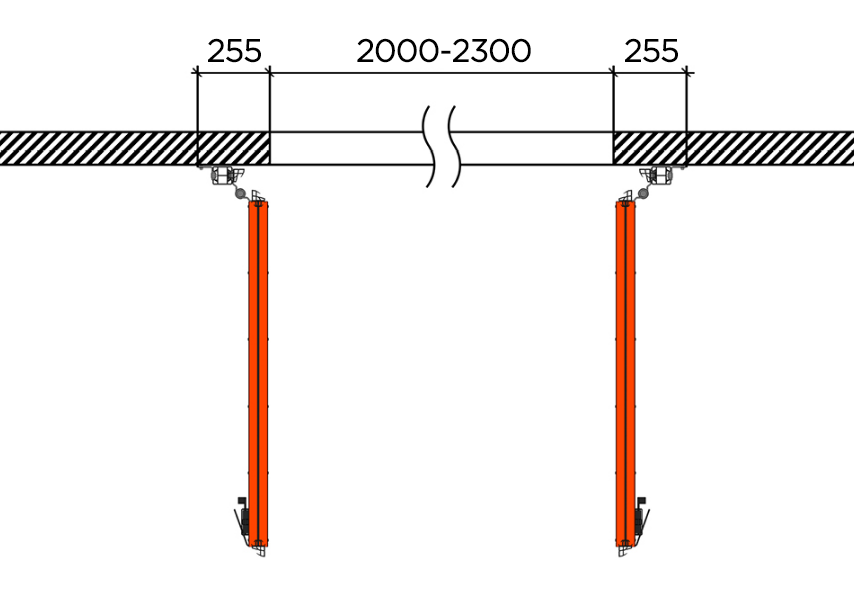

Ochilish sxemasi 1 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

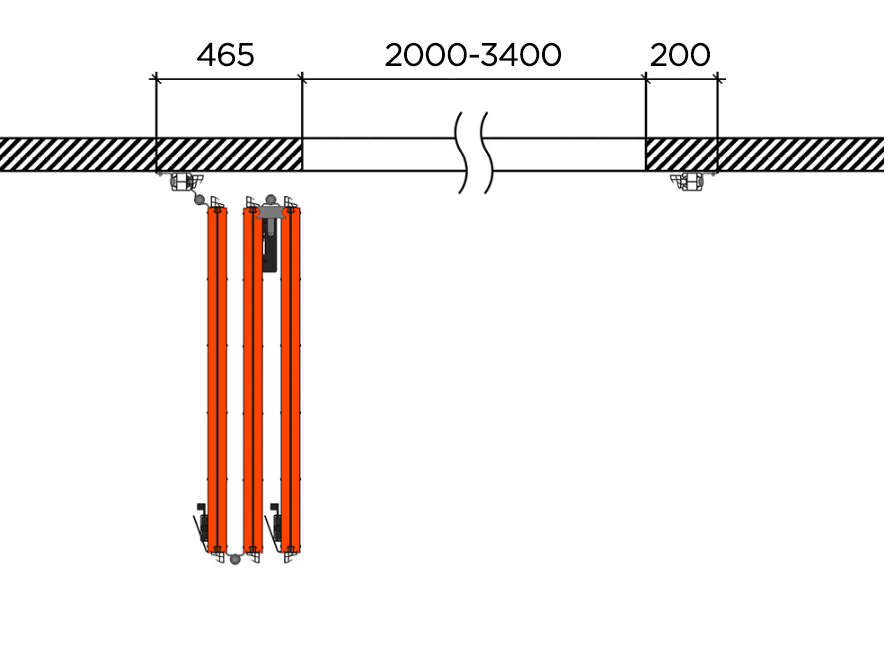

Ochilish sxemasi 3 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

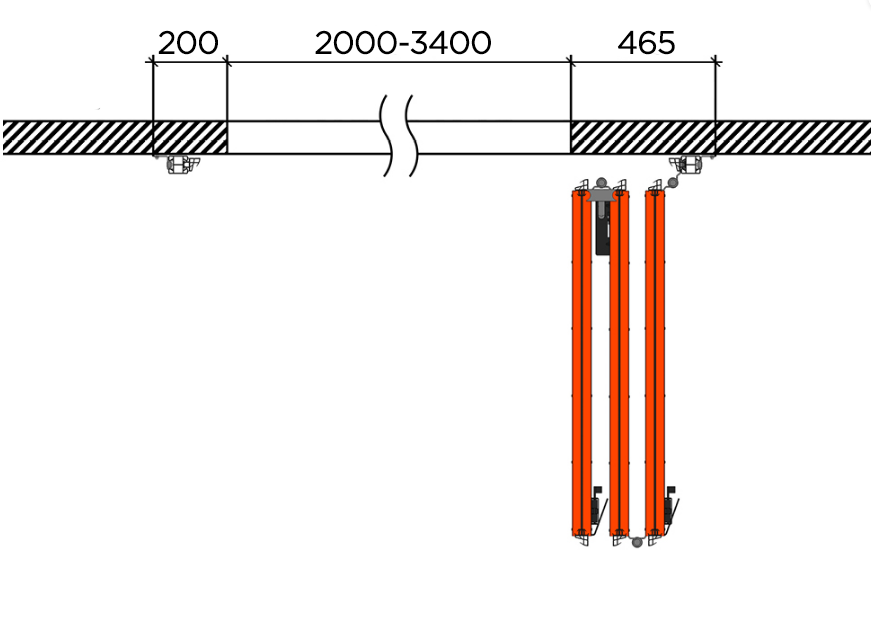

Ochilish sxemasi 0 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

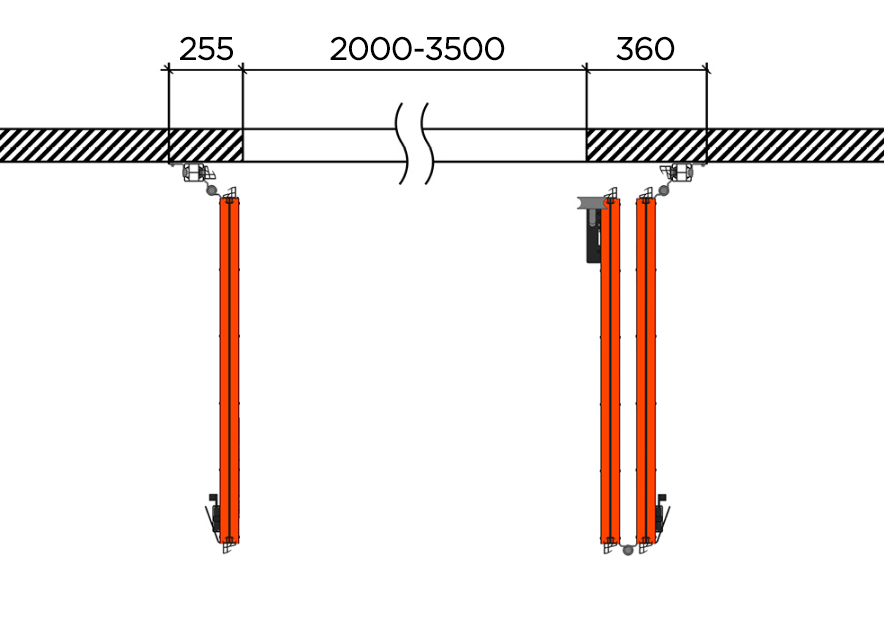

Ochilish sxemasi 1 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

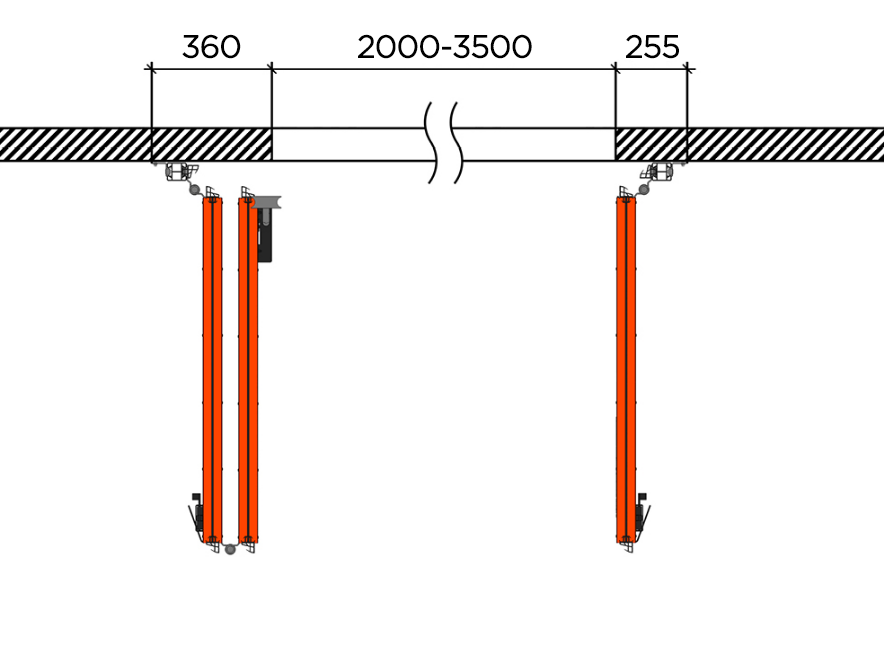

Ochilish sxemasi 2 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

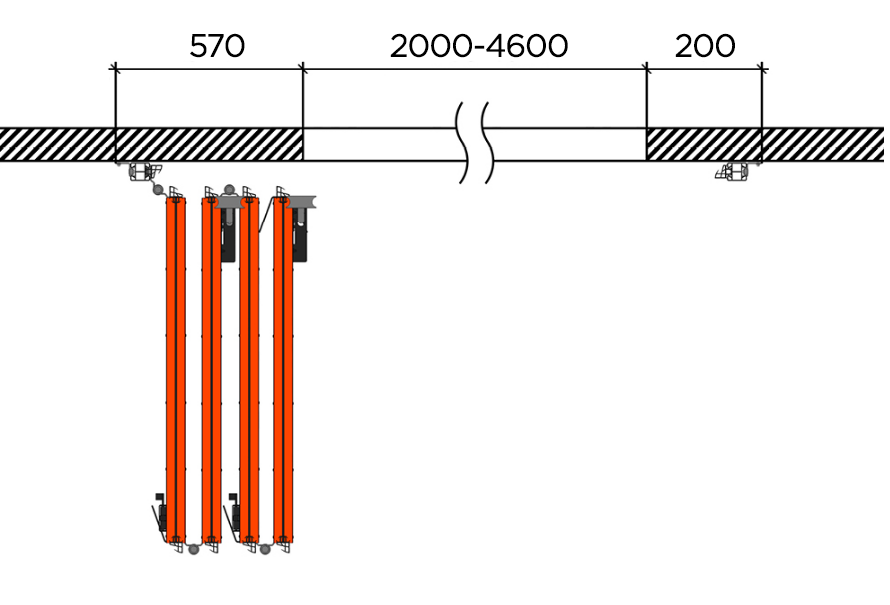

Ochilish sxemasi 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

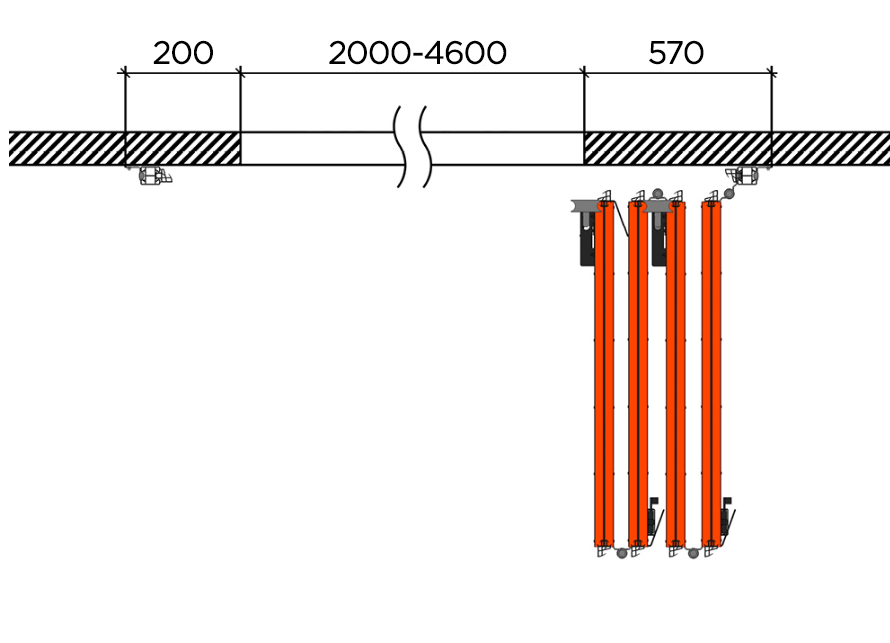

Ochilish sxemasi 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

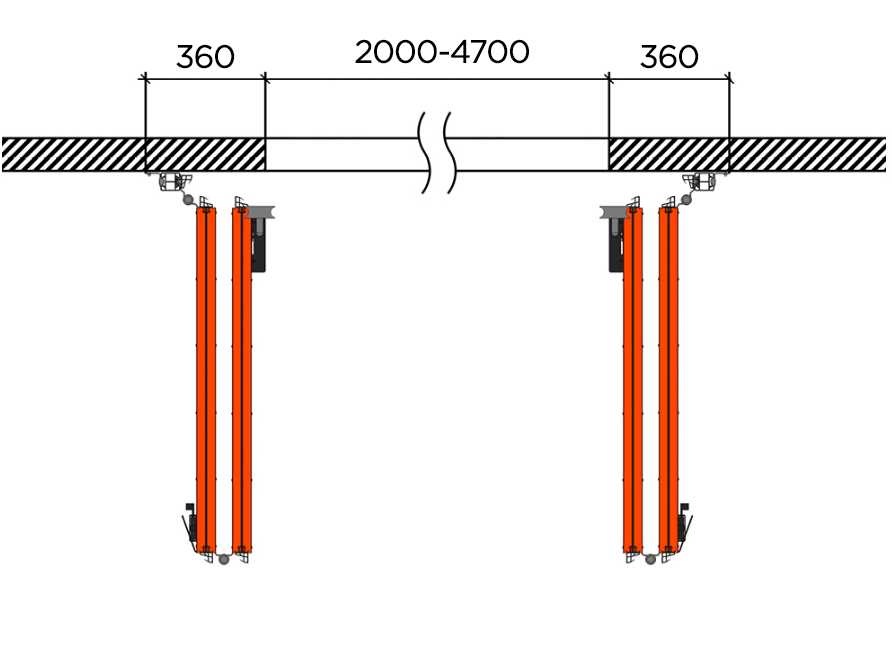

Ochilish sxemasi 2 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 700
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

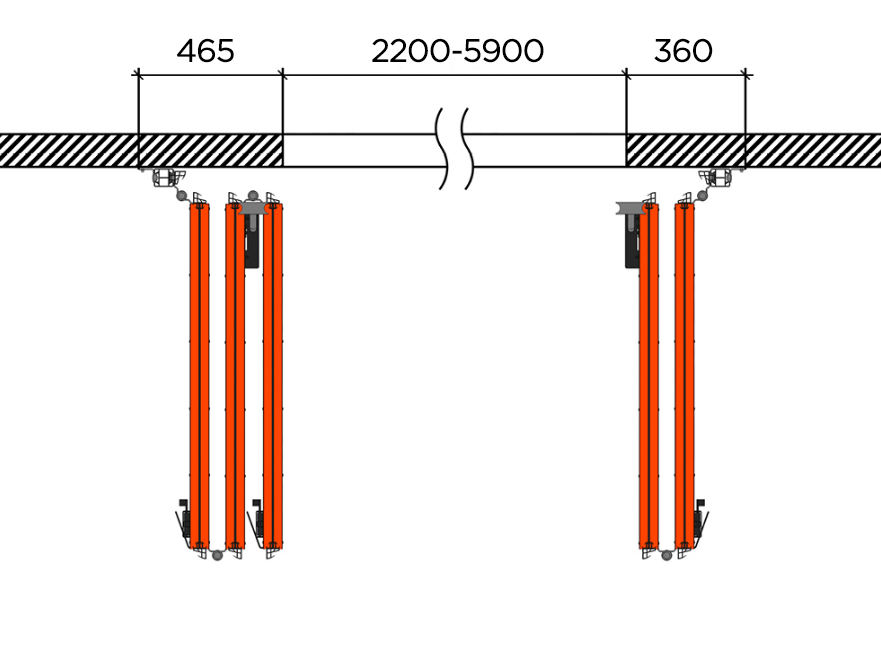

Ochilish sxemasi 3 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

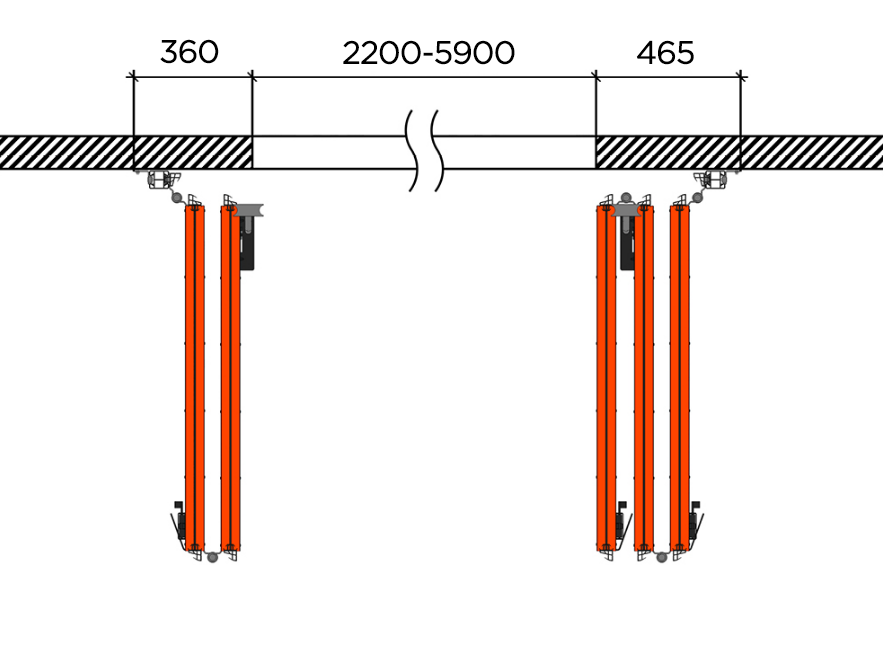

Ochilish sxemasi 2 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

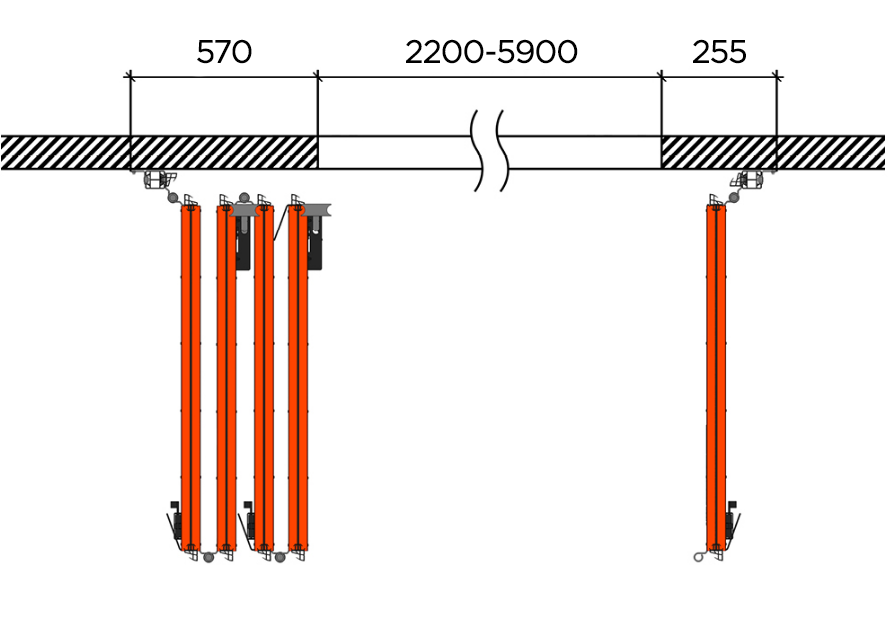

Ochilish sxemasi 4 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

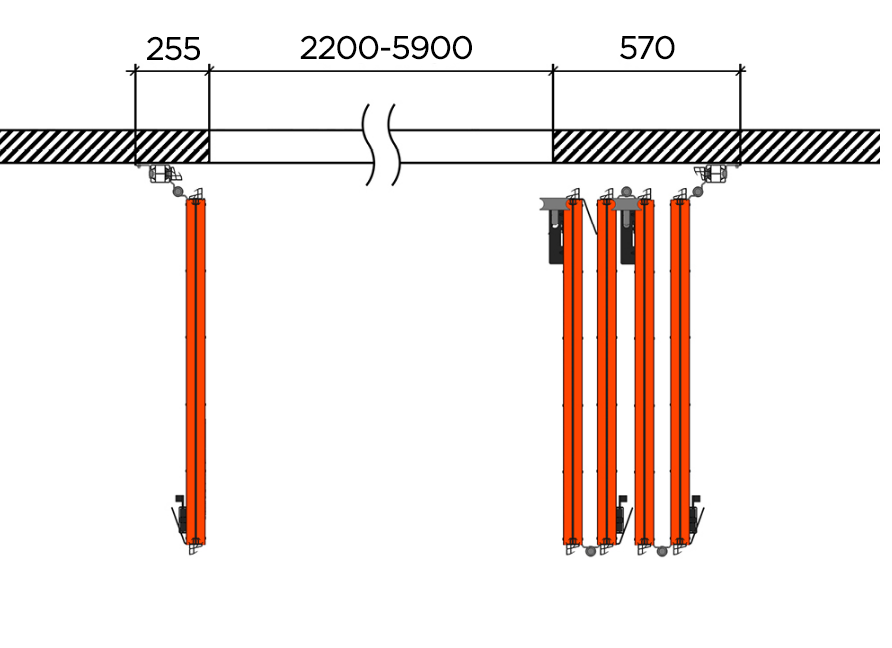

Ochilish sxemasi 1 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

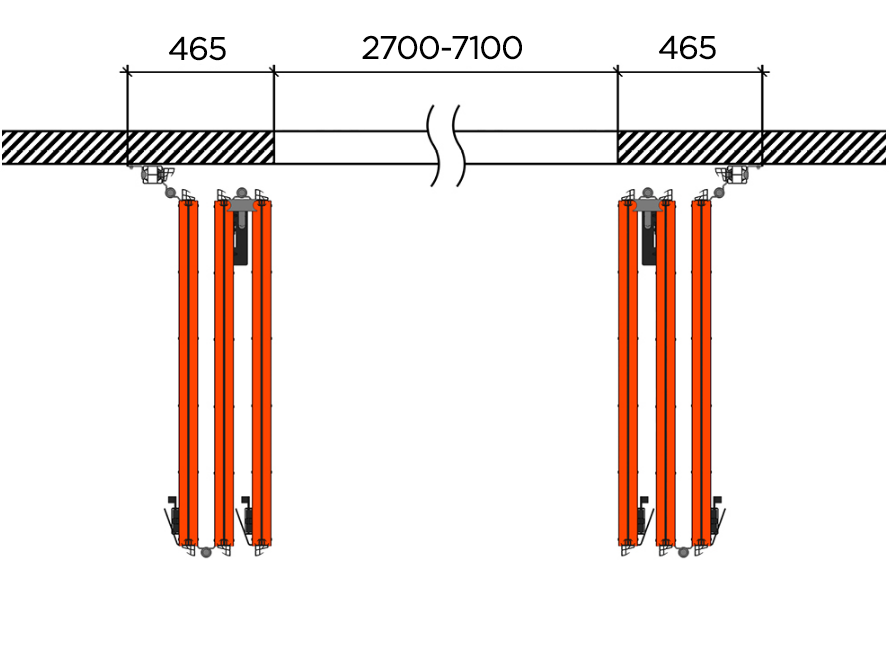

Ochilish sxemasi 3 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

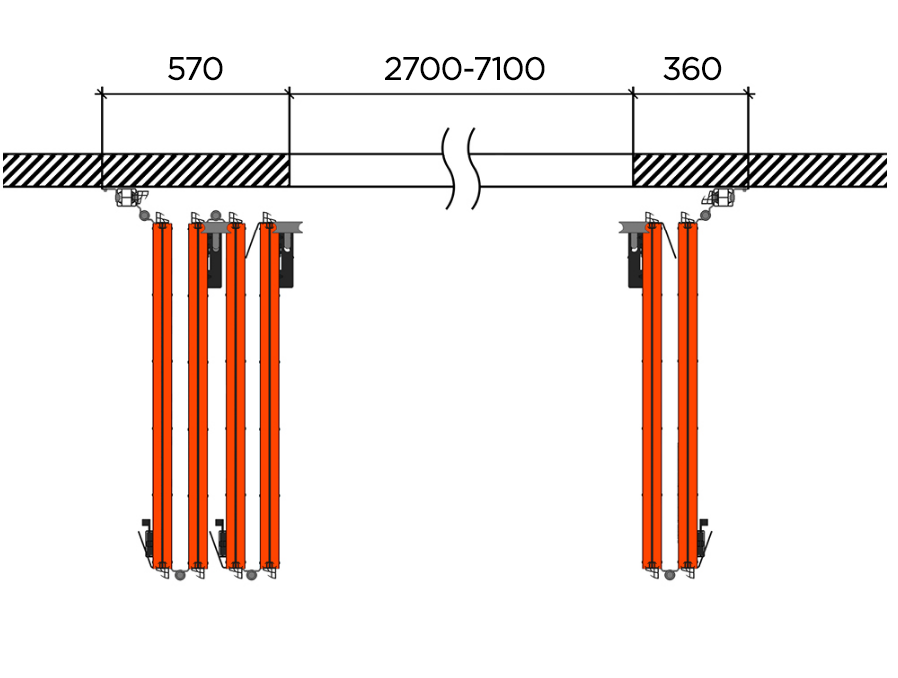

Ochilish sxemasi 4 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

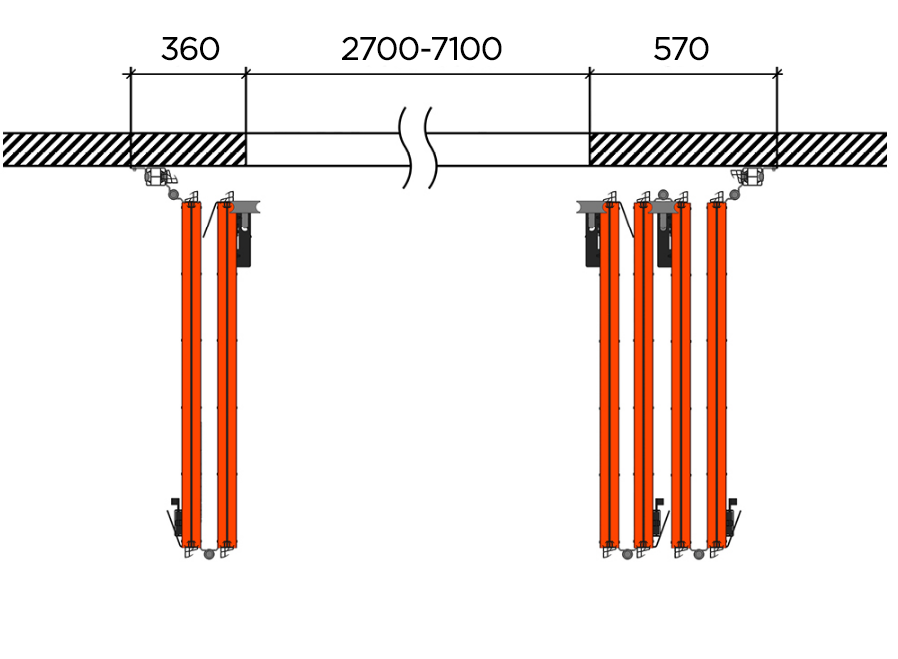

Ochilish sxemasi 2 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

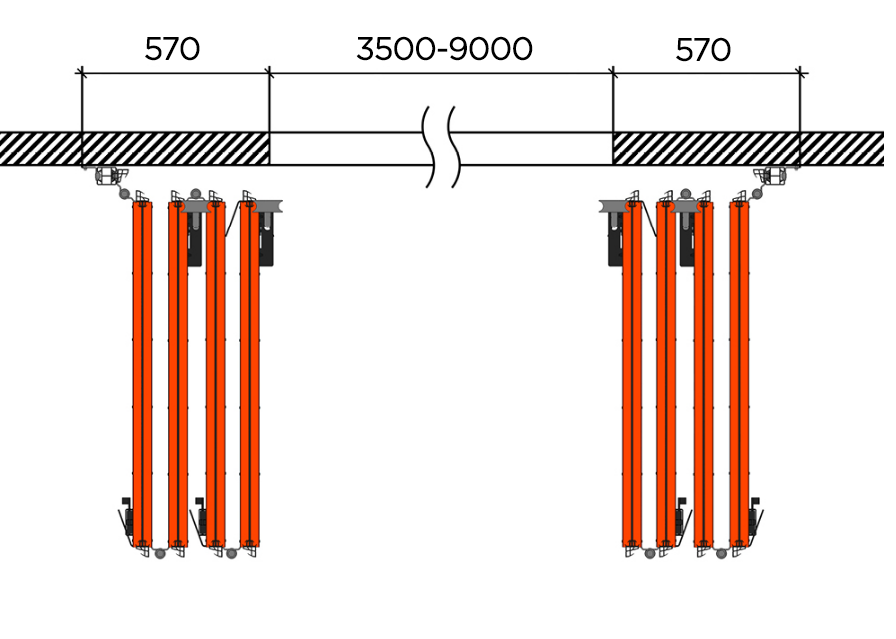

Ochilish sxemasi 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 500–9 000
h, мм Высота притолоки	Kamida 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г sinfi)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Eng kam ochish/yopish tsikllari soni, bunda ishlab chiqaruvchi har qanday detaldarni almashtirish zarurligini kafolatlamaydi.
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (o'rtacha yonuvchan)
Группа воспламеняемости по ГОСТ 30402-96	В2 (o'rtacha yong'in o'chiruvchi)

1. Panoramali yig'iluvchi eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

2. Eshikni qo'lda ochish va yopish faqat qo'lqop yordamida amalga oshirilishi kerak.

3. Eshiklarni zarbaga uchratmang va ularning erkin ochilishi va yopilishiga to'sqinlik qilmaylik.

4. Yo'naltiruvchi va rulolarni ifloslanishdan saqlaning.

5. Eshiklar ochilish va yopilish vaqtida ochiq joyda turish taqiqlanadi, chunki bu jarohatlanish xavfini keltirib chiqarishi mumkin.я.

6. Eshiklar ochilib yopilayotganda, teshikda begona buyumlar bo'lmasligiga e'tibor bering.

Упаковка в дерево	Характеристики упаковки
Состав	Pufakchali plyonka, polistirol, yog'och palet, yog'och bo'laklar
Длина, мм	Panellar uzunligiga bog'liq
Ширина, мм	Panellar kengligi + 150 mm
Высота, мм	Panellar soniga bog'liq

Qo‘shimcha tavsif chop etish

DoorHan konserni eshiklarni yuk avtomobiliga gidravlik ko'tarish krani yoki kamida 2 m uzunlikka ega vilkali tutqichli avtoupakovshik yordamida yuklashni amalga oshiradi. Mijoz yoki o'rnatuvchi qadoqlangan eshiklarni harakatlantirish uchun shunga o'xshash uskunani taqdim etishi kerak. Vilka ishlab chiqaruvchi tomonidan taqdim etilgan yog'och palet ostiga kirib, boshqa tomondan chiqishi lozim. Kranning yoki boshqa yuk ko'tarish vositalarining foydalanilishi tavsiya etilgan yuk ko'tarish quvvatiga ega yuk ko'tarish tasmasi bilan amalga oshirilishi kerak.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

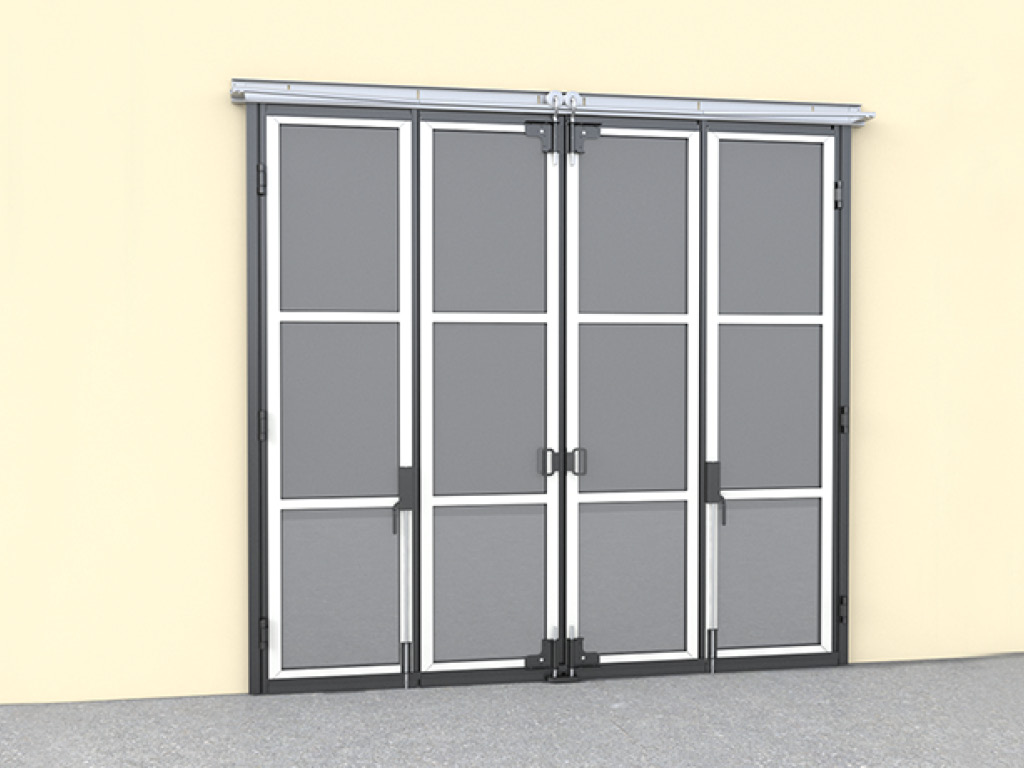

O‘rnatishni devorning ichki tomonida amalga oshirish tavsiya etiladi, agar proyemning xususiyatlari buni ruxsat bersa. Bunday holda, tizim mexanizmi va yo‘nalishlar to‘liq himoyalangan bo‘lib, tashqi shaxslar uchun yaroqsiz bo‘ladi.

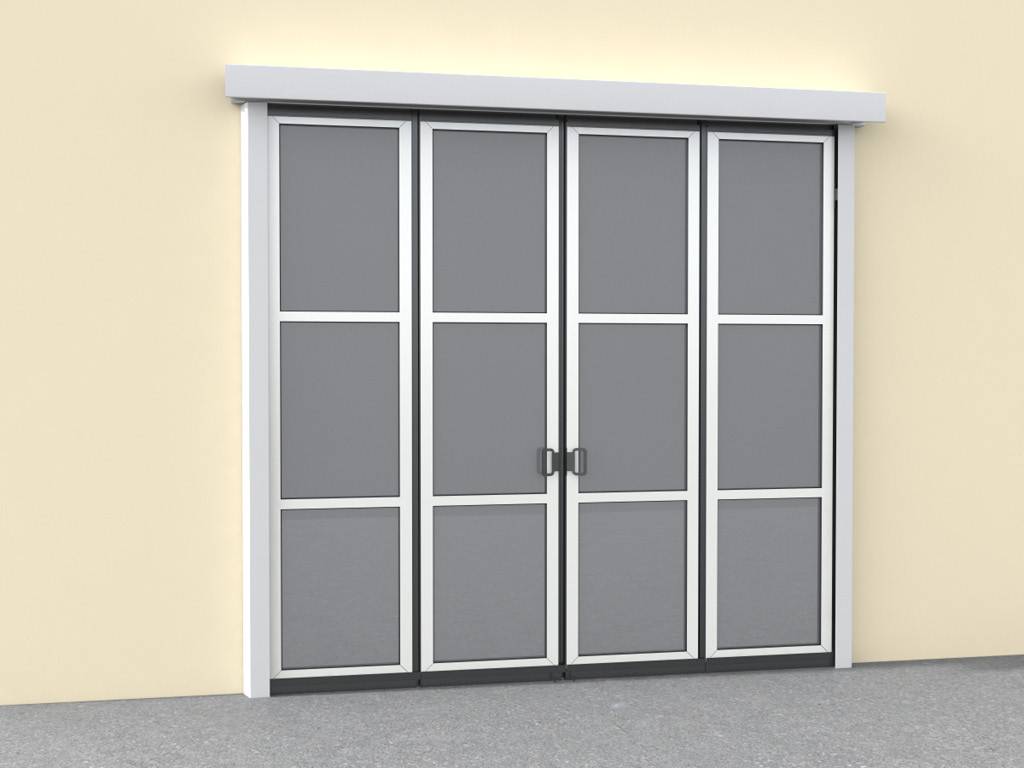

O‘rnatishni devorning tashqi tomonida amalga oshirish tavsiya etiladi, agar binoning ichki sharoitlari tashqariga qaraganda qattiqroq bo‘lsa yoki binoning ichki qismining bo‘sh joyi yetishmayotgan bo‘lsa.

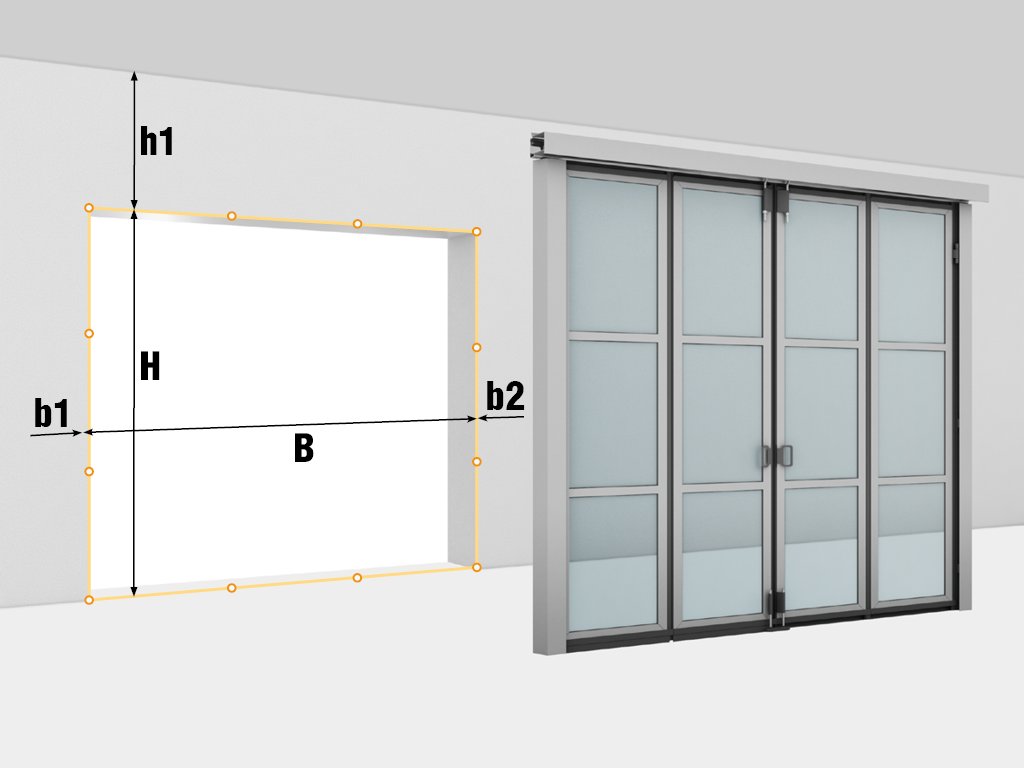

Barcha o‘lchovlar binoning ichki tomonida amalga oshiriladi. Har bir o‘lchovni kamida uch xil nuqtada o‘lchash kerak, noto‘g‘riliklardan saqlanish uchun.
H — proyem balandligi (pol dan proyemning yuqori qismiga qadar bo‘lgan masofa).
B — proyem kengligi (chap chekkadan o‘ng chekkagacha bo‘lgan masofa).
h1 — pritoloka (proyemning yuqori qismidan to‘siqqa qadar bo‘lgan masofa).
b1/b2 — chap/o‘ng yon tomon masofasi (mos ravishda proyemning tegishli chekkasidan to‘siqqa qadar bo‘lgan masofa).
H va B (proyem balandligi va kengligi) o‘lchovlarida yakuniy o‘lcham sifatida eng katta qiymat qabul qilinadi, h1, b1, b2 o‘lchovlarida esa eng kichik qiymat qabul qilinadi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

O'rnatish bo'yicha ko'rsatmalar "Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar"

PDF

"Pastki qo'llanmasiz katlanadigan panoramali eshiklar" xizmat kitobi

PDF

"Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar" ma'lumotlar varag'i

PDF

Sertifikat "Bino va inshootlar uchun eshiklar. Seriyali nashr"

PDF

Sertifikat "Bino va inshootlar uchun DoorHan metall eshiklari uchun mahsulotlar komponentlari"

PDF

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish namunasi 0 + 2

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish namunasi 0 + 3

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 0 + 4

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 2 + 0

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 3 + 0

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 4 + 0

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
1 + 1 naqshini ochish

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
1 + 2 naqshini ochish

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
1 + 4 naqshini ochish

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 2 + 1

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
2 + 2 naqshini ochish

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 2 + 3

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 2 + 4

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
3 + 2 naqshini ochish

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
3 + 3 naqshini ochish

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 4 + 1

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 4 + 2

PDF

DWG

Pastki yo'riqnomasiz sanoat katlanadigan panoramali eshiklar.
Ochilish naqsh 4 + 4

PDF

DWG

Kafolat majburiyatlari chop etish

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan «IFG-P seriyali pastki yo'naltiruvchisiz sanoat yig'iluvchi panoramali eshik» mahsuloti bo'yicha sotib olingan kundan boshlab 1 yil muddatga ishlash kafolati taqdim etiladi.

Yangi mahsulotlar

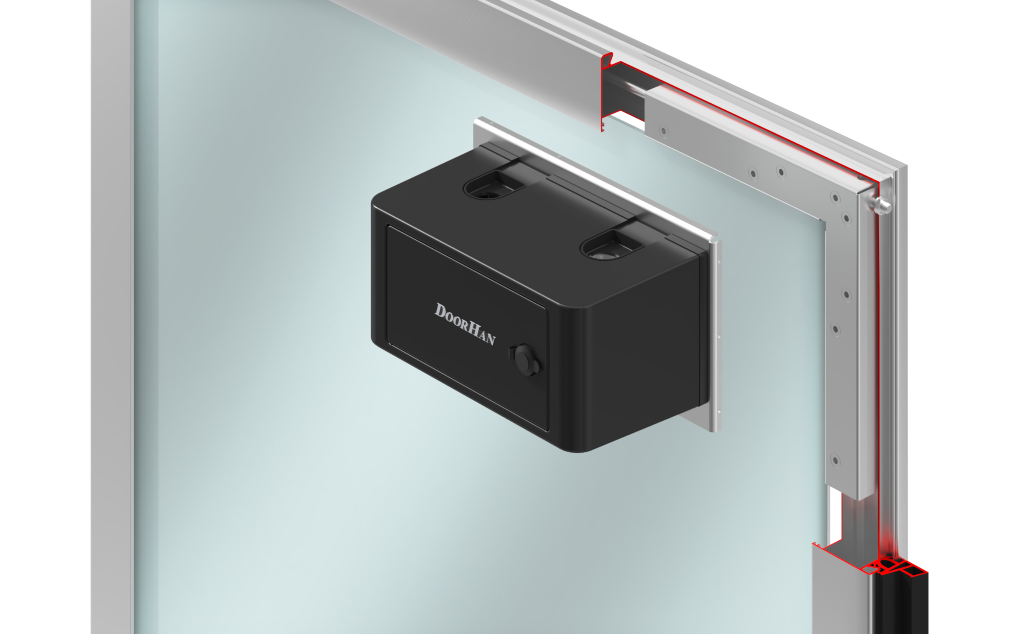

Drayvni mahkamlash uchun o'rnatilgan burchak diskni panelga ishonchli mahkamlashni ta'minlaydi. Tayyorlangan tishli teshiklar haydovchini pichoqqa tezroq o'rnatish imkonini beradi.
