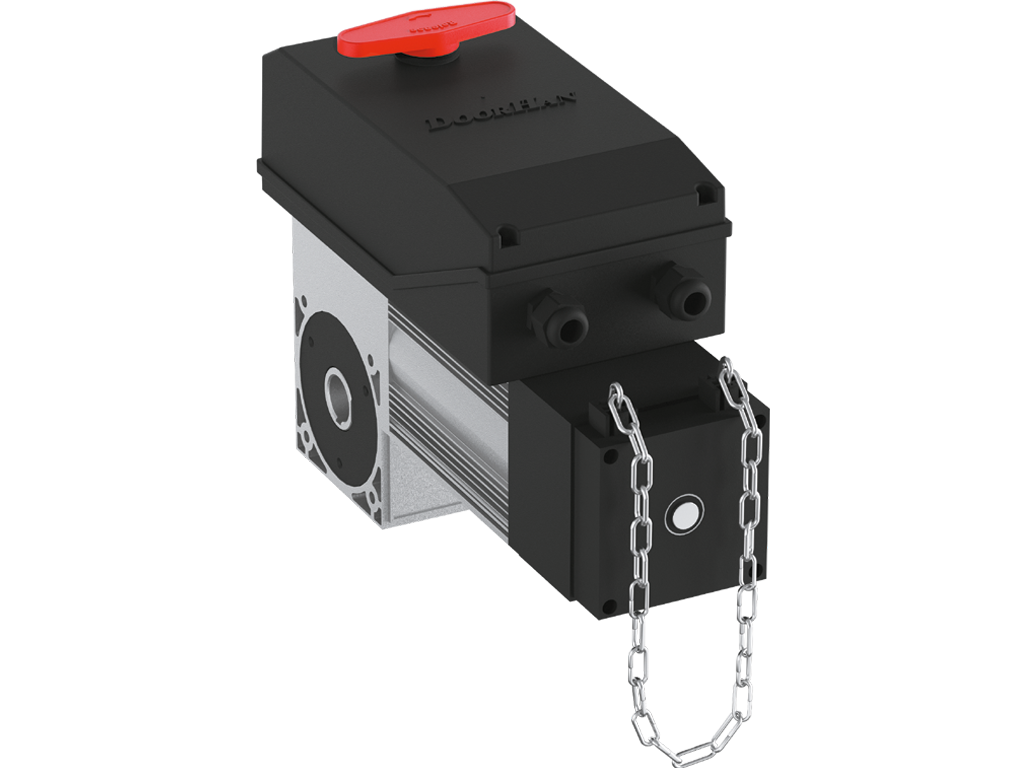

SHAFT-30 IP65 va SHAFT-60 IP65 privodlari sanoat sektsiyali darvozalar uchun

Avtoyuvish shoxobchalari, qishloq xo'jaligi majmualari va yuqori namlik yoki changli ishlab chiqarish xonalarida tashqi ta'sirlardan maksimal darajada himoyalangan avtomatika talab etiladi. DoorHan konserni valga o'rnatiladigan privodlarning ixtisoslashtirilgan qatorini — Shaft-30 IP65 va Shaft-60 IP65'ni taqdim etadi. Bular mos ravishda maydoni 15 m² va 25 m² gacha bo'lgan sanoat darvozalari bilan eng noqulay sharoitlarda uzluksiz ishlash uchun ishlab chiqilgan professional qurilmalardir.

Asosiy afzallik — mutlaq himoyalanganlik. Ushbu seriyaning asosiy xususiyati — korpusning eng yuqori IP65 himoya sinfidir. Bu quyidagilarni anglatadi:

  • Privod to'liq chang o'tkazmaydi: Qurilish ishlaridan, qishloq xo'jaligi ishlab chiqarishidan yoki undan chiqqan chang ichkariga kira olmaydi va mexanizmga zarar yetkaza olmaydi.
  • Privod suv oqimlaridan himoyalangan: U har qanday yo'nalishdagi to'g'ridan-to'g'ri suv oqimlarining tushishidan qo'rqmaydi. Bu uni uskuna doimiy ravishda suv va yuvish vositalari ta'sirida bo'ladigan avtoyuvish shoxobchalari uchun ideal va yagona to'g'ri yechimga aylantiradi.

Intensiv ish uchun professional ishonchlilik. Himoyalanganligidan tashqari, ushbu privodlar sanoat seriyasining barcha afzalliklariga ega:

  • "Yog'li vanna" texnologiyasi: Yog'li vannada ishlaydigan reduktor samarali sovutish va moylashni ta'minlaydi, bu eskirishni keskin kamaytiradi va privodga haddan tashqari qizib ketmasdan intensiv rejimda (60% gacha) ishlash imkonini beradi.
  • O'z-o'zidan bloklanuvchi reduktor: To'xtagandan so'ng privod valni ishonchli bloklaydi va qo'shimcha qulflash qurilmalariga ehtiyojni yo'qotib, qulf vazifasini bajaradi.

Har qanday vaziyatda qulaylik va xavfsizlik. Biz hatto favqulodda holatlarda ham darvozalar ustidan to'liq nazoratni ta'minladik. Privod o'rnatilgan zanjirli reduktor bilan jihozlangan, bu elektr energiyasi bo'lmagan taqdirda pol darajasidan darvozalarni qo'lda osongina ko'tarish yoki tushirish imkonini beradi. Uchta tugmachali ("yuqoriga", "pastga", "to'xtatish") qulay tashqi boshqaruv bloki kundalik foydalanishni xodimlar uchun oddiy va tushunarli qiladi.

Shaft-30 IP65 va Shaft-60 IP65 privodlari — bu agressiv muhitga ega ob'ektlar uchun yagona to'g'ri tanlovdir. Bu standart avtomatika tezda ishdan chiqadigan joylarda darvozalaringizning chidamliligi va uzluksiz ishlashiga qilingan sarmoyadir.

Qo'llanilish sohasi:
Yuqori, vertikal va qiyshiq ko‘tarish turlari bilan garaj sektsiyali darvozalar
Sanoat va yong'inga qarshi sektsiyali darvozalar yuqori, vertikal va qiyshiq ko‘tarish turlari bilan
Afzalliklar
Favqulodda holatlarda darvozalarni qo‘lda boshqarish
Ishonchli favqulodda boshqaruv: qalinligi 12 mkm dan ortiq bo‘lgan galvanik qoplamali yuqori sifatli po‘latdan tayyorlangan tishli reduktor zanjiri va payvandlangan halqalar.
Svetoforni ulash imkoni
Privodda qo‘shimcha boshqaruv bloki ishlatilmasdan svetoforni ulash uchun alohida klemma ko‘zda tutilgan.
Darvozani aniq to‘xtatish
Voralarning yakuniy holatlarda ishonchli to‘xtatilishini kamekli turdagi cheklovchi (konsevoy) o‘chirgichlar ta'minlaydi.
Oddiy o‘rnatish
Ichki boshqaruv bloki tufayli privod ixcham o‘lchamlarga ega bo‘lib, bu uning o‘rnatilishi va sozlanishini sezilarli darajada soddalashtiradi.
Favqulodda holatlarda darvozalarni qo‘lda boshqarish
Ishonchli favqulodda boshqaruv: qalinligi 12 mkm dan ortiq bo‘lgan galvanik qoplamali yuqori sifatli po‘latdan tayyorlangan tishli reduktor zanjiri va payvandlangan halqalar.
Svetoforni ulash imkoni
Privodda qo‘shimcha boshqaruv bloki ishlatilmasdan svetoforni ulash uchun alohida klemma ko‘zda tutilgan.
Darvozani aniq to‘xtatish
Voralarning yakuniy holatlarda ishonchli to‘xtatilishini kamekli turdagi cheklovchi (konsevoy) o‘chirgichlar ta'minlaydi.
Oddiy o‘rnatish
Ichki boshqaruv bloki tufayli privod ixcham o‘lchamlarga ega bo‘lib, bu uning o‘rnatilishi va sozlanishini sezilarli darajada soddalashtiradi.
Dizayn
Таблица

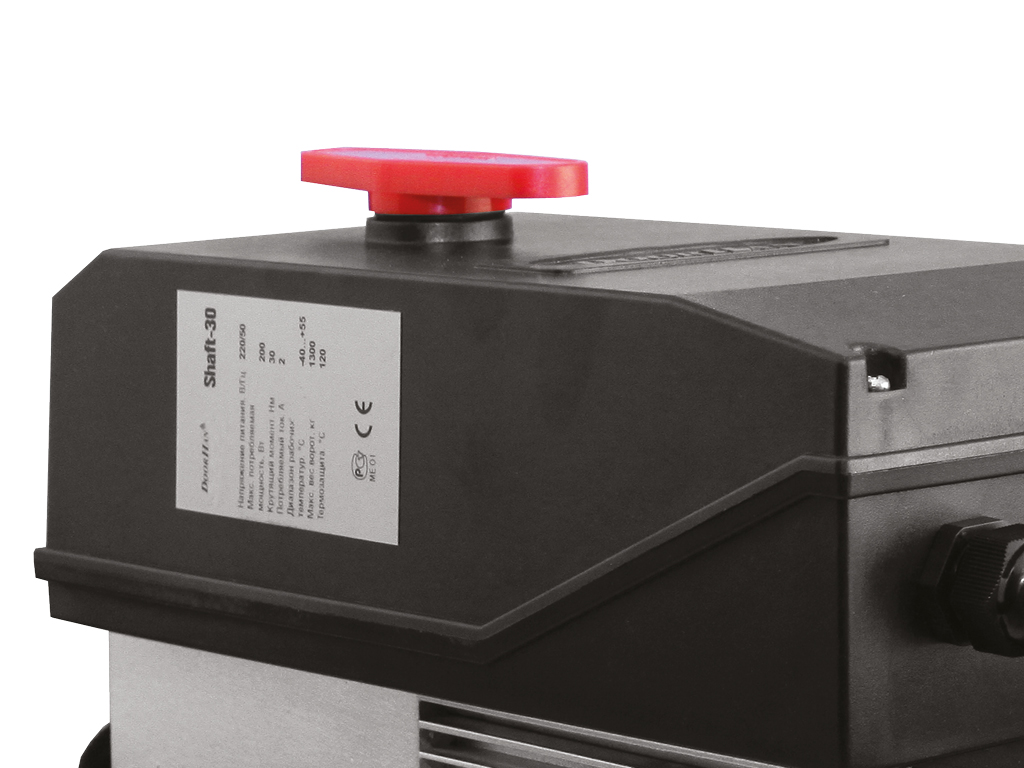

Reduktorni blokdan chiqarish tutqichi
Reduktorni blokdan chiqarish tutqichi

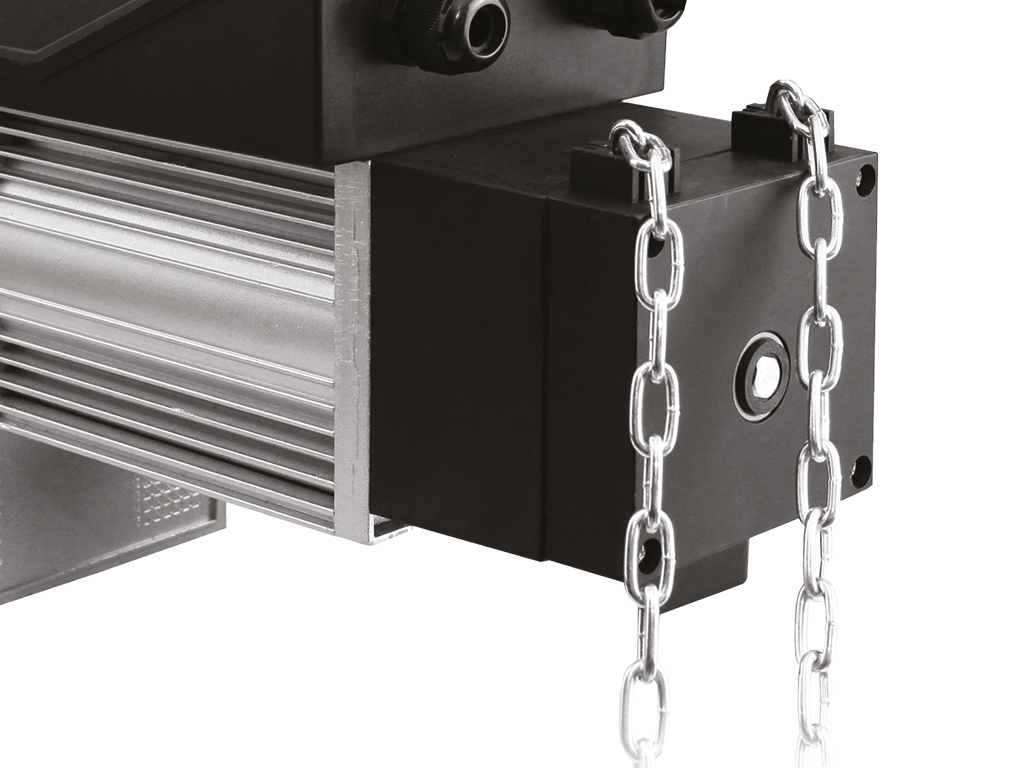

Zanjirli reduktor
Zanjirli reduktor

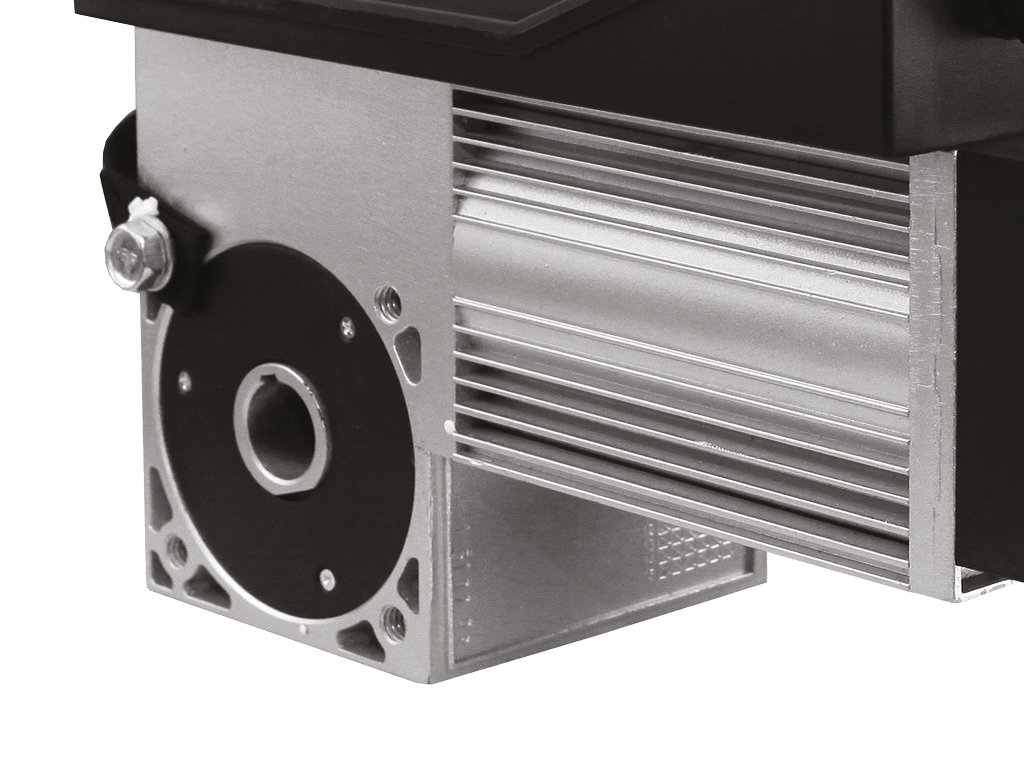

Metall korpusli radiatorlar
Metall korpusli radiatorlar
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

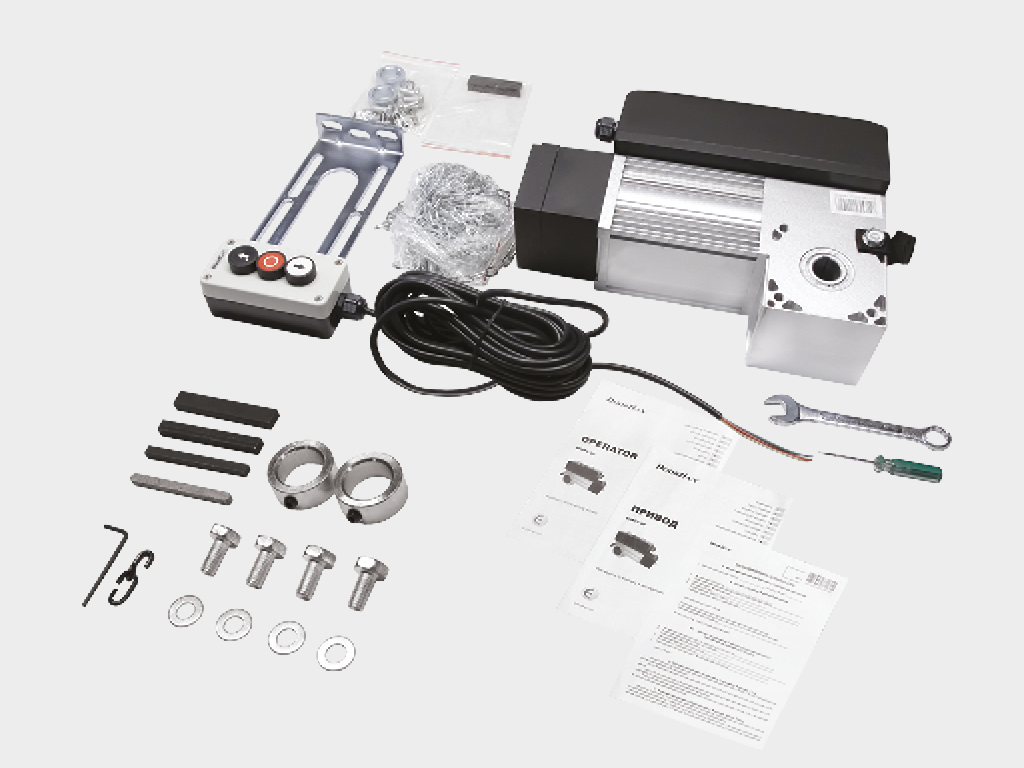

Elektroprivod, uch holatli boshqaruv punkti, to‘xtatuvchi halqalar, o‘rnatish elementlari.

Elektroprivod, uch holatli boshqaruv punkti, to‘xtatuvchi halqalar, o‘rnatish elementlari.

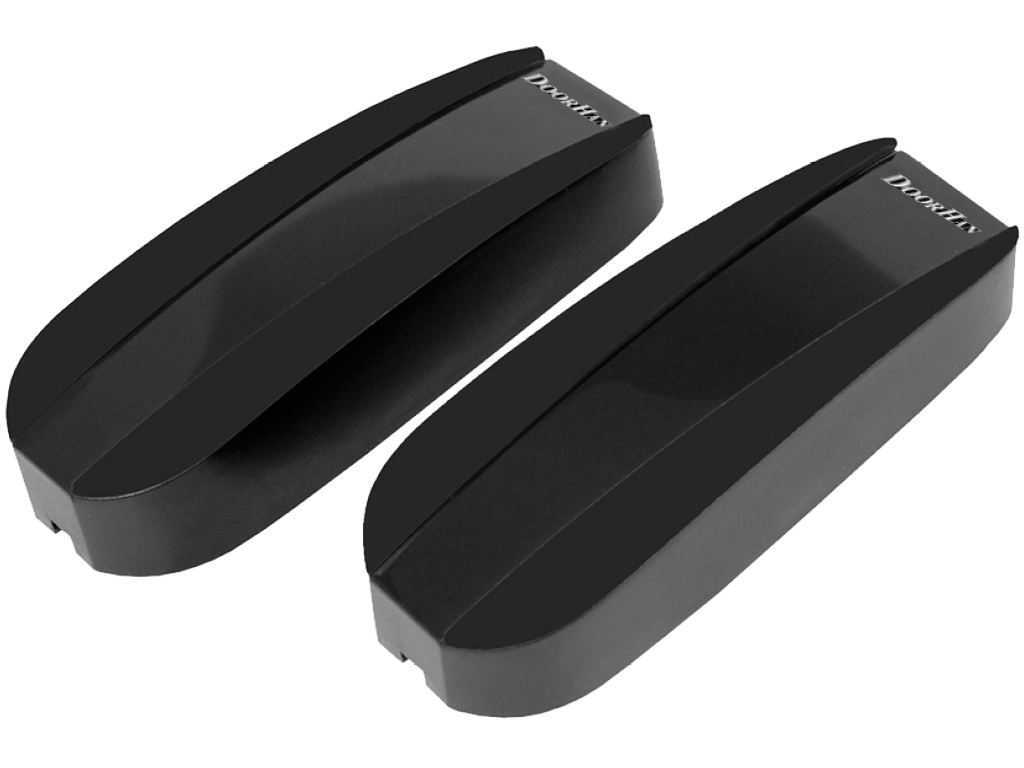

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

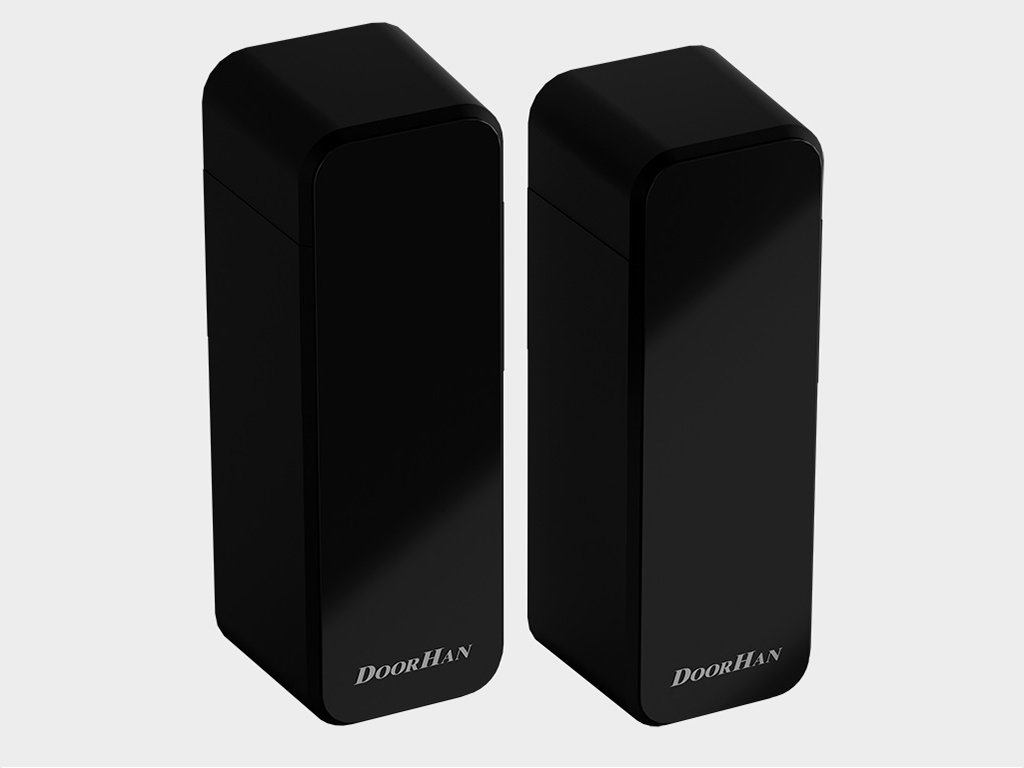

Sim-siz xavfsizlik fotoelementlari, simmetrik bo‘lmagan ochilishlar uchun aylanuvchi platalar bilan PHOTOCELL-PRO, infraqizil uzatkich va qabul qiluvchidan iborat.

Sim-siz xavfsizlik fotoelementlari, simmetrik bo‘lmagan ochilishlar uchun aylanuvchi platalar bilan PHOTOCELL-PRO, infraqizil uzatkich va qabul qiluvchidan iborat.

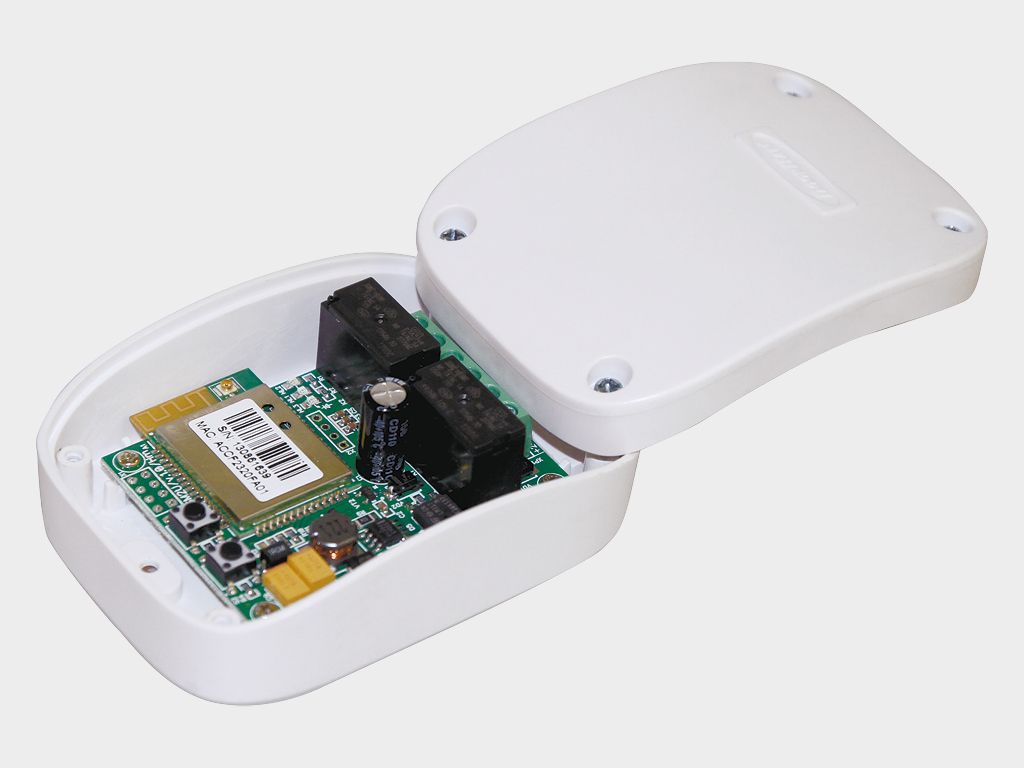

WI-FI modul, sim-siz boshqaruv uchun (boshqaruv signalini ishlab chiqarish, NO) elektroprivodlarni boshqarish.

WI-FI modul, sim-siz boshqaruv uchun (boshqaruv signalini ishlab chiqarish, NO) elektroprivodlarni boshqarish.

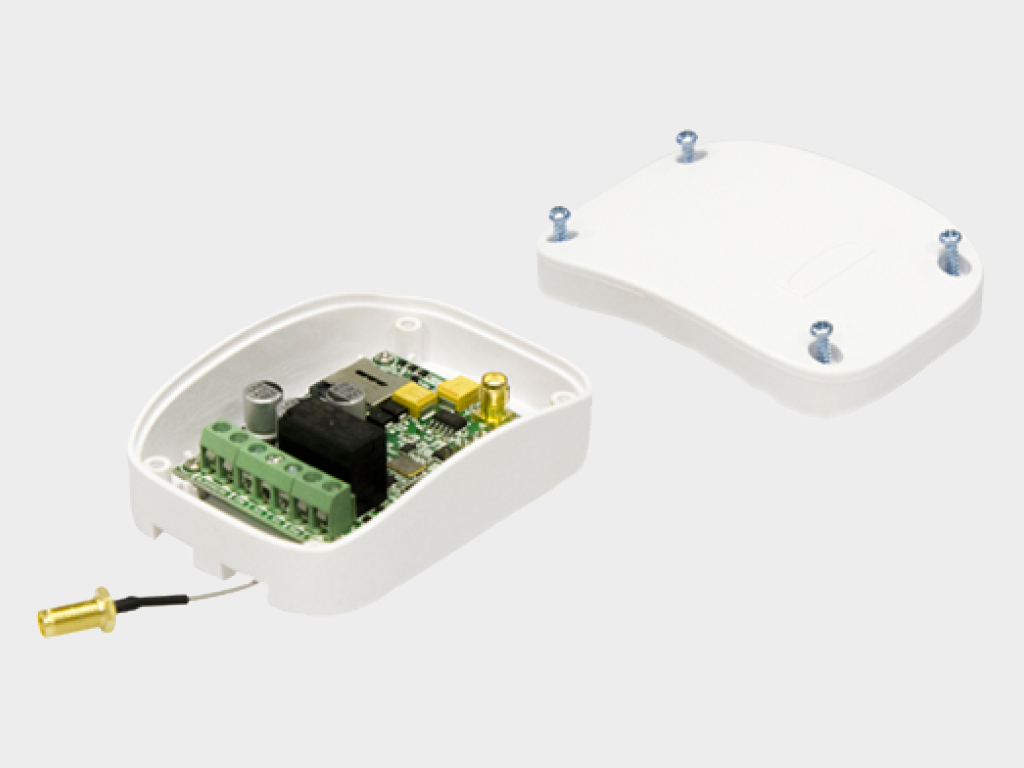

GSM modul, mobil telefondan signal qabul qilish va elektroprivod yoki shlagbaumni ishga tushirish uchun boshqaruv buyruqlarini uzatish.

GSM modul, mobil telefondan signal qabul qilish va elektroprivod yoki shlagbaumni ishga tushirish uchun boshqaruv buyruqlarini uzatish.

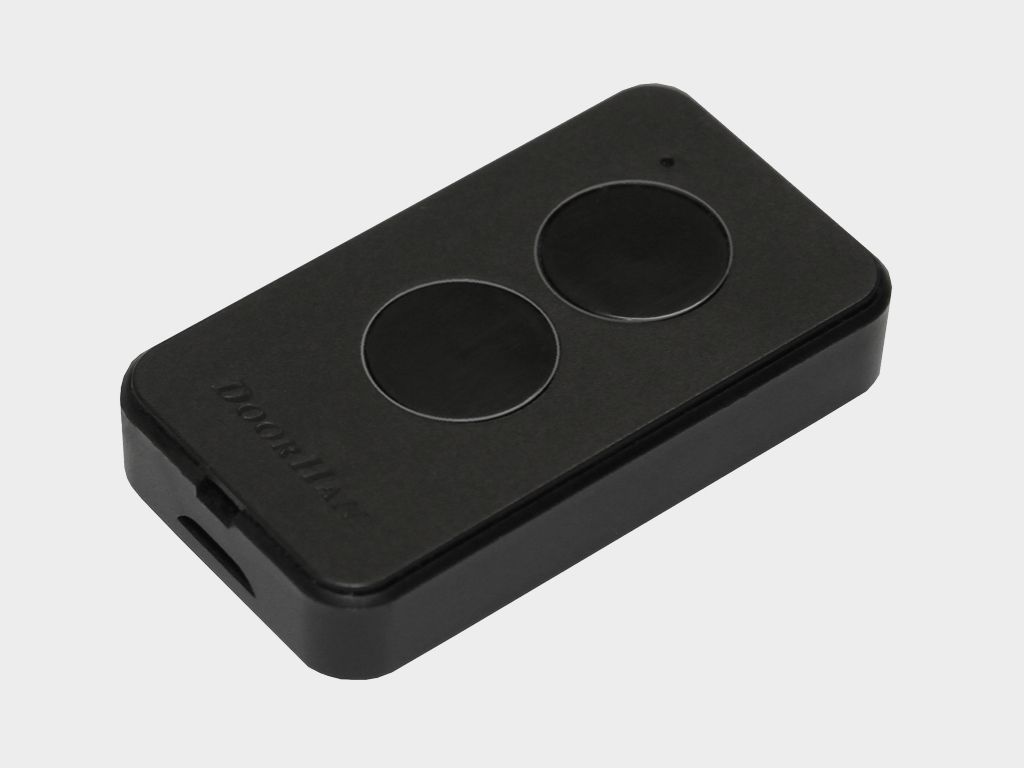

TRANSMITTER 2-PRO-BLACK pulti, ikkita avtomatik qurilmani masofaviy boshqarish uchun.

TRANSMITTER 2-PRO-BLACK pulti, ikkita avtomatik qurilmani masofaviy boshqarish uchun.

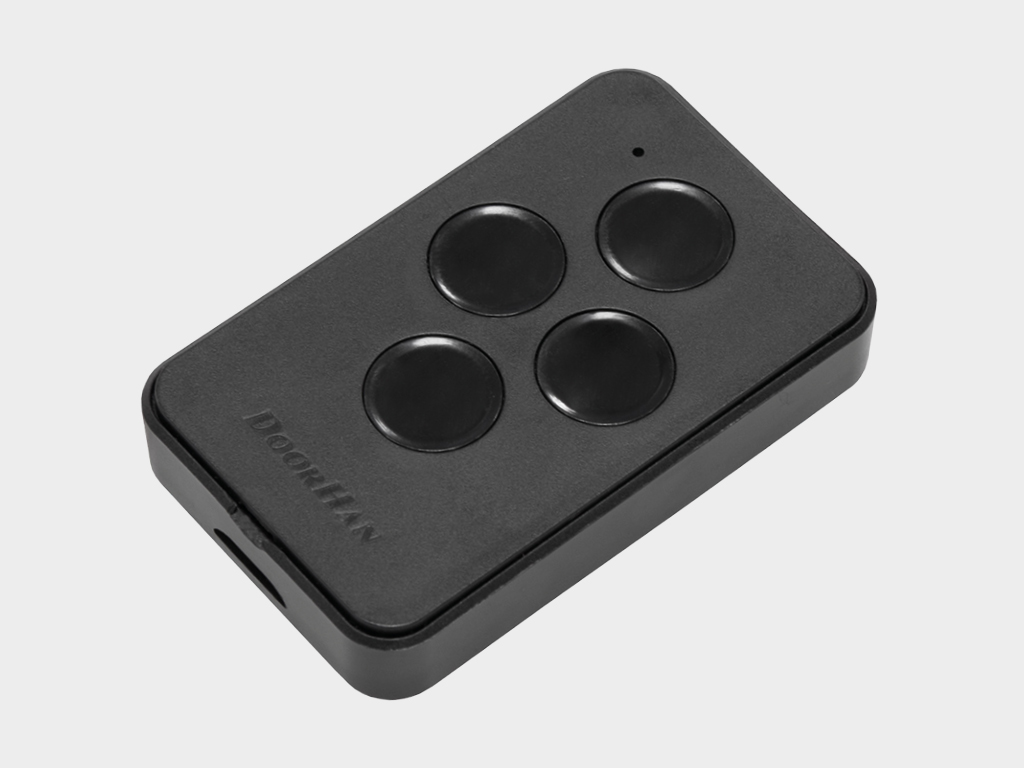

TRANSMITTER 4-PRO-BLACK pulti, to‘rtta avtomatik qurilmani masofaviy boshqarish uchun.

TRANSMITTER 4-PRO-BLACK pulti, to‘rtta avtomatik qurilmani masofaviy boshqarish uchun.

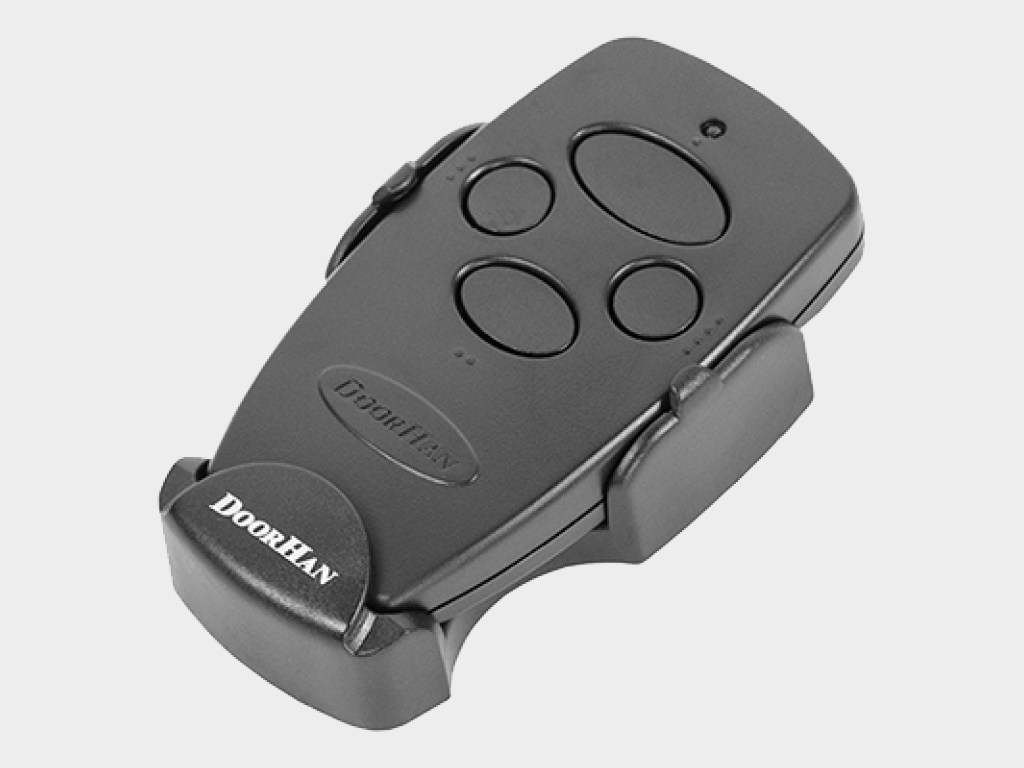

TRANSMITTER 4 pulti, to‘rtta avtomatik qurilmani masofaviy boshqarish uchun.

TRANSMITTER 4 pulti, to‘rtta avtomatik qurilmani masofaviy boshqarish uchun.

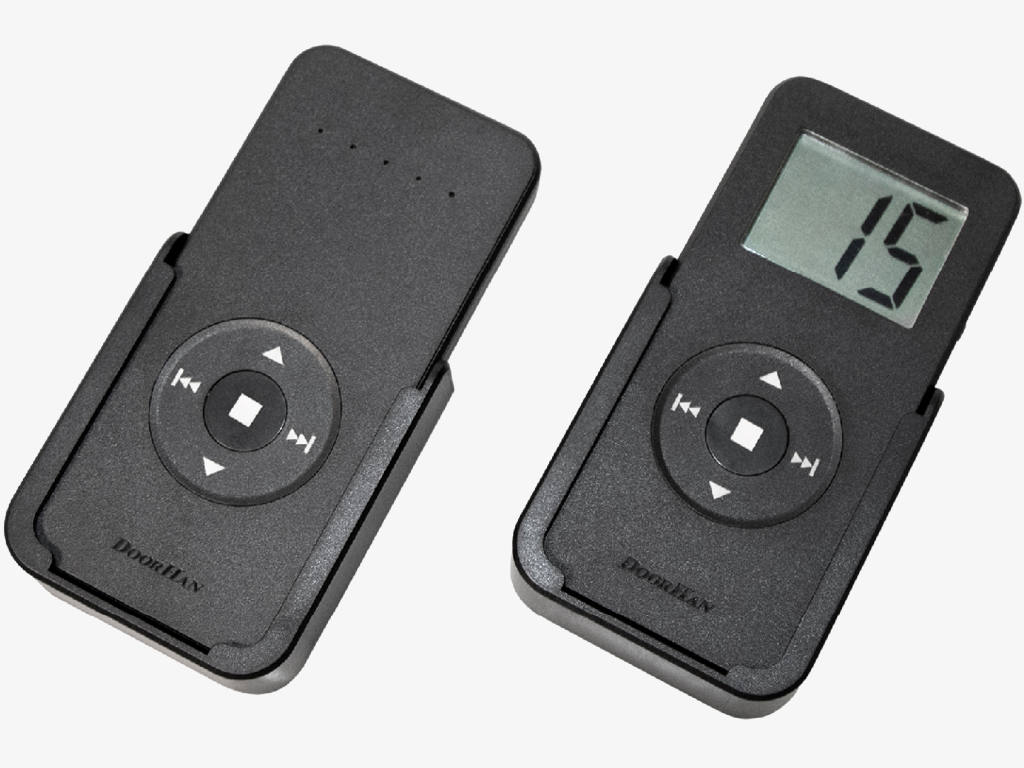

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultlari 2021 yildan boshlab DoorHan tomonidan ishlab chiqarilgan barcha turdagi avtomatikalarni masofaviy boshqarish uchun mo‘ljallangan. Ular radioprimiotchikda ikkita xotira hujaykasini egallaydi. Ushbu pultlar yordamida bir vaqtda yoki alohida tarzda beshta/olti qurilmani boshqarish mumkin.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultlari 2021 yildan boshlab DoorHan tomonidan ishlab chiqarilgan barcha turdagi avtomatikalarni masofaviy boshqarish uchun mo‘ljallangan. Ular radioprimiotchikda ikkita xotira hujaykasini egallaydi. Ushbu pultlar yordamida bir vaqtda yoki alohida tarzda beshta/olti qurilmani boshqarish mumkin.

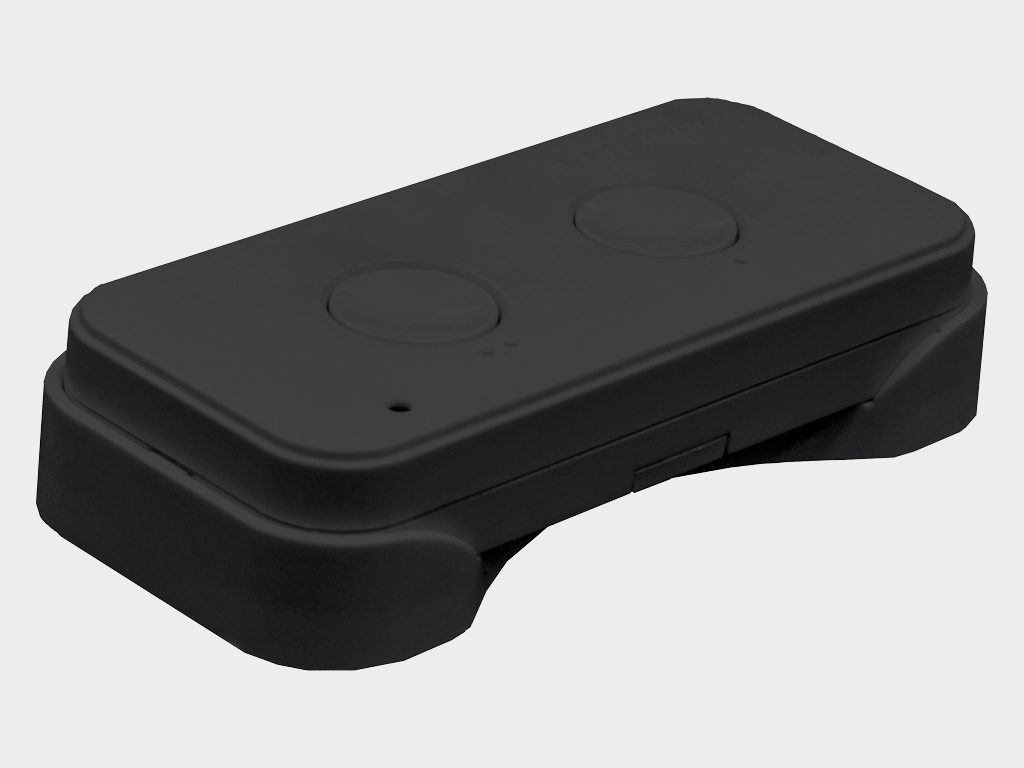

Sim-siz COMMAND-433 tugmasi, ikkita avtomatik qurilmani masofaviy boshqarish uchun. Pultni avtomobilning quyoshdan himoya qiluvchi karniziga hamda devorga o‘rnatish uchun qulay kronshteyn bilan jihozlangan.

Sim-siz COMMAND-433 tugmasi, ikkita avtomatik qurilmani masofaviy boshqarish uchun. Pultni avtomobilning quyoshdan himoya qiluvchi karniziga hamda devorga o‘rnatish uchun qulay kronshteyn bilan jihozlangan.

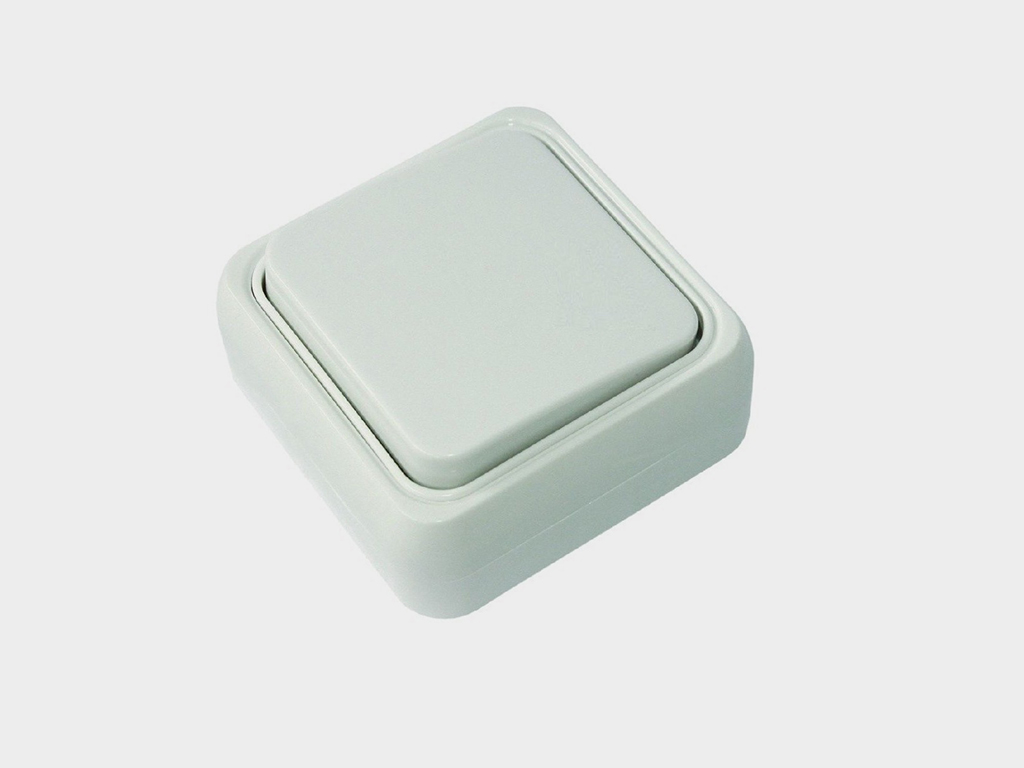

Qaytaruvchi mexanizmga ega SWITCH tugmachali o‘chirgich, elektroprivod boshqaruv blokiga boshqaruv buyruqlarini yuborish uchun.

Qaytaruvchi mexanizmga ega SWITCH tugmachali o‘chirgich, elektroprivod boshqaruv blokiga boshqaruv buyruqlarini yuborish uchun.

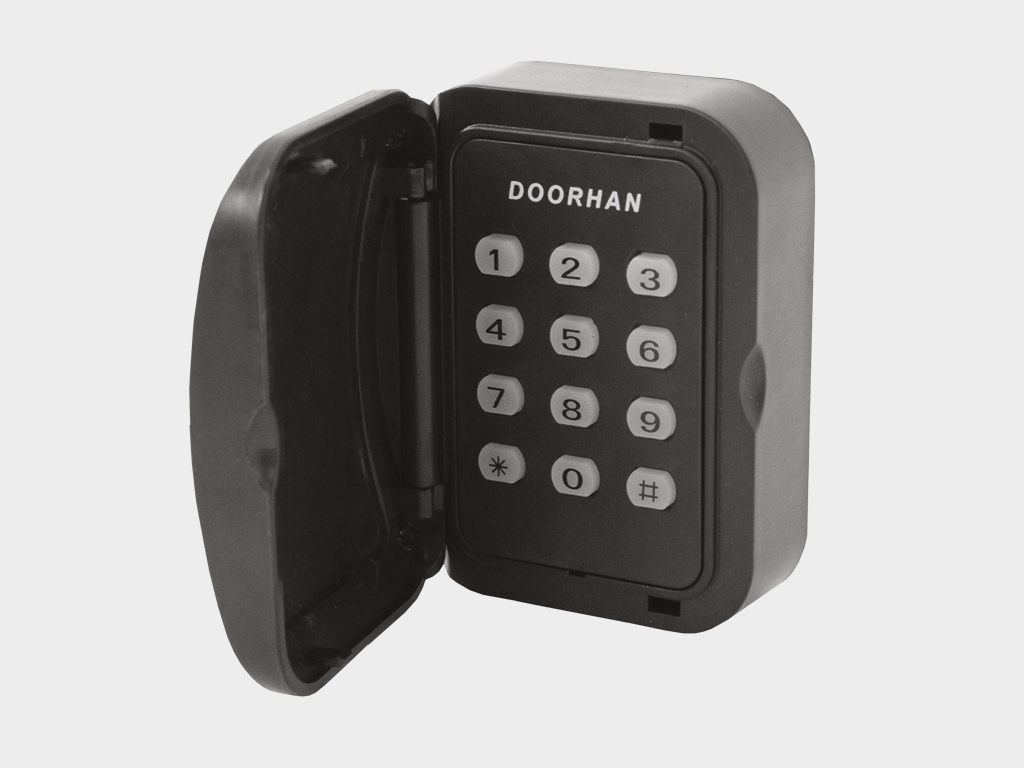

Kodli klaviatura KEYPAD, DoorHan integratsiyalangan yoki tashqi qabul qiluvchi bilan jihozlangan vora elektroprivodini masofaviy boshqarish uchun.

Kodli klaviatura KEYPAD, DoorHan integratsiyalangan yoki tashqi qabul qiluvchi bilan jihozlangan vora elektroprivodini masofaviy boshqarish uchun.

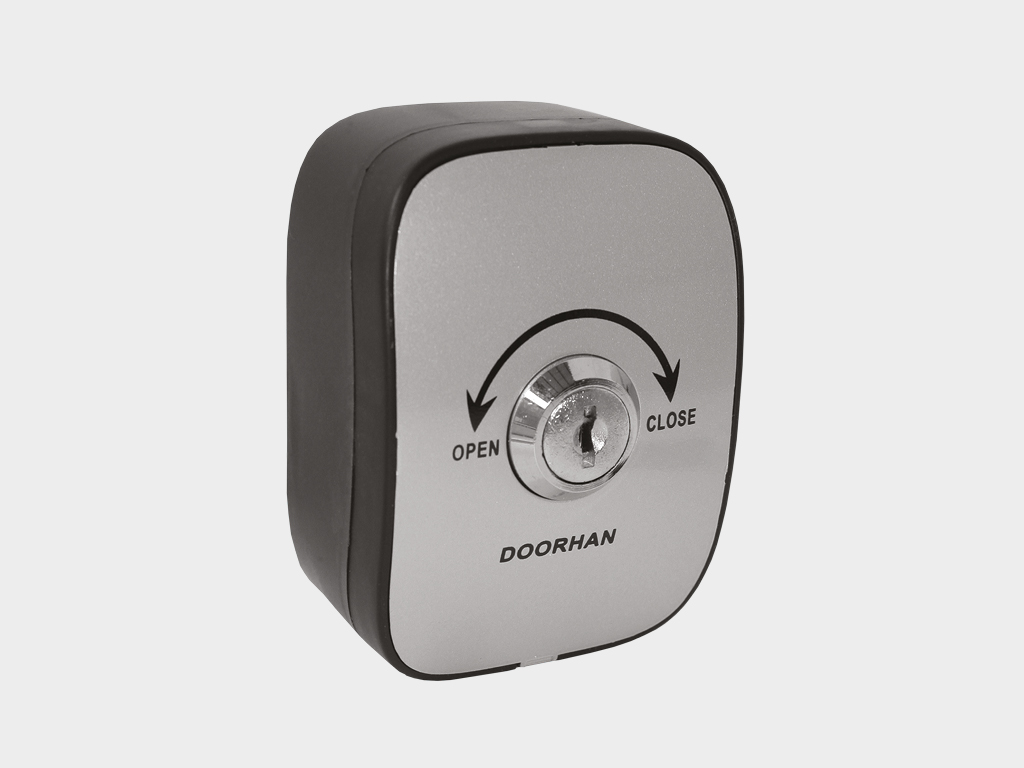

Kalit-tugma KEYSWITCH_N, kalitni burish orqali avtomatik tizim boshqaruv blokiga boshqaruv buyruqlarini yuborish uchun.

Kalit-tugma KEYSWITCH_N, kalitni burish orqali avtomatik tizim boshqaruv blokiga boshqaruv buyruqlarini yuborish uchun.

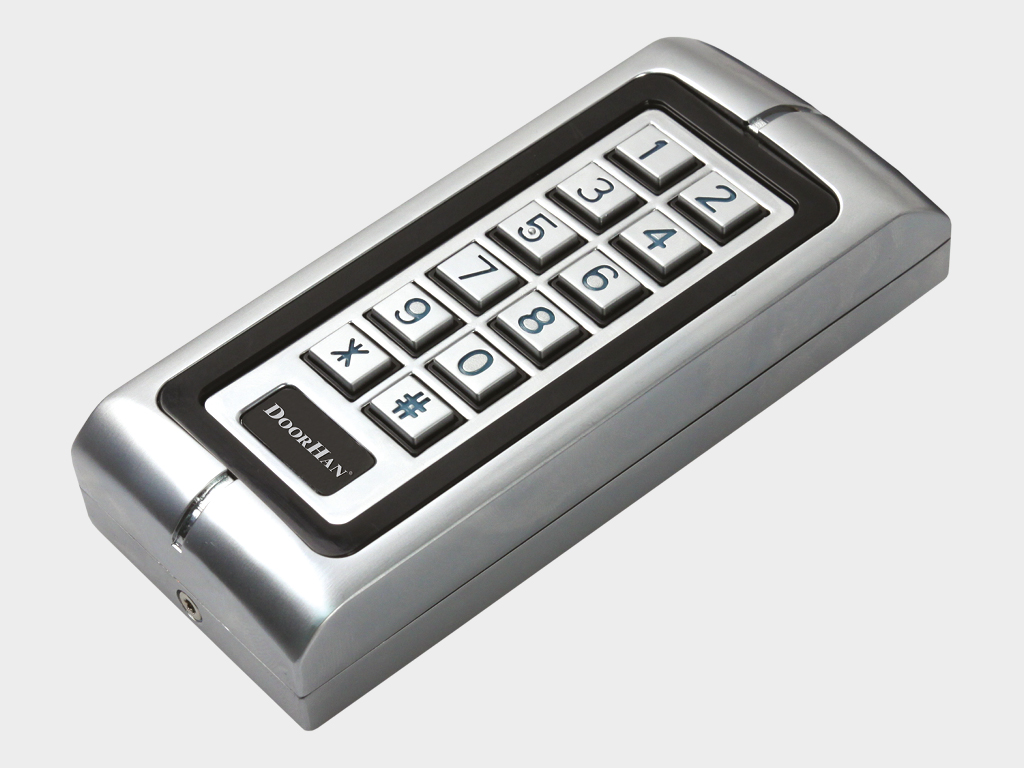

Antivandal kodli klaviatura KEYCODE, avtomatik qurilmani boshqarish uchun. U tashqi tugmachali panel yoki proksi-kartalarni o‘qish qurilmasi sifatida ishlatilishi mumkin.

Antivandal kodli klaviatura KEYCODE, avtomatik qurilmani boshqarish uchun. U tashqi tugmachali panel yoki proksi-kartalarni o‘qish qurilmasi sifatida ishlatilishi mumkin.

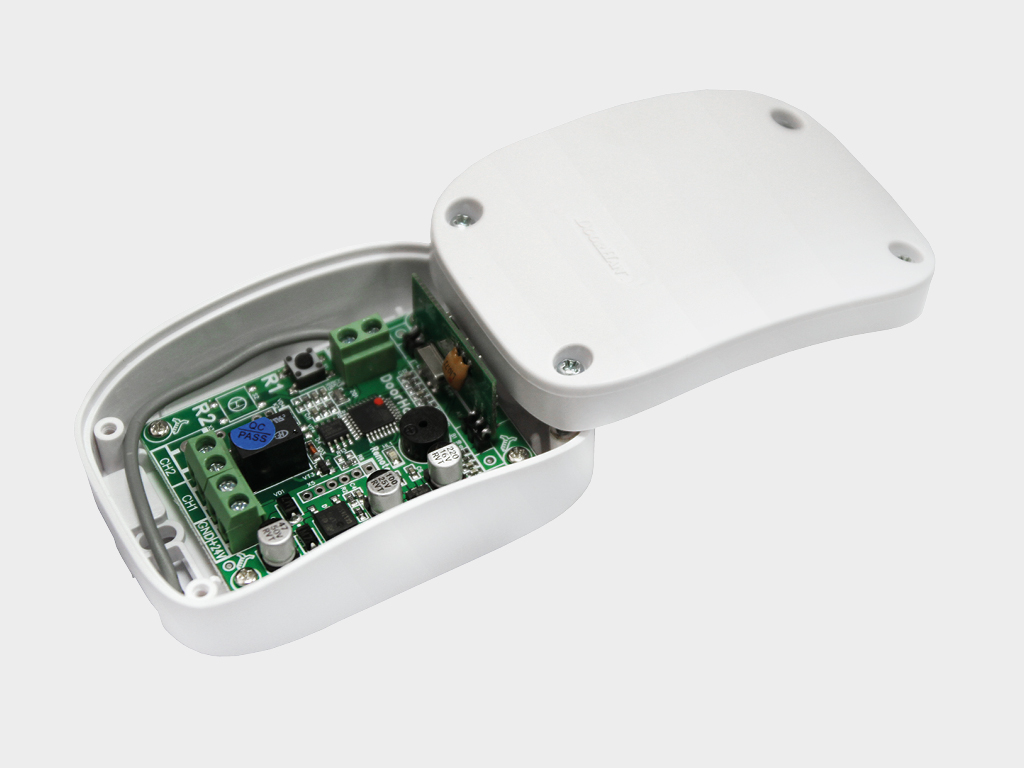

Tashqi radioprimiotchik DHRE-1, boshqa ishlab chiqaruvchilarning avtomatikalarini DoorHan pulti yordamida boshqarish uchun.

Tashqi radioprimiotchik DHRE-1, boshqa ishlab chiqaruvchilarning avtomatikalarini DoorHan pulti yordamida boshqarish uchun.

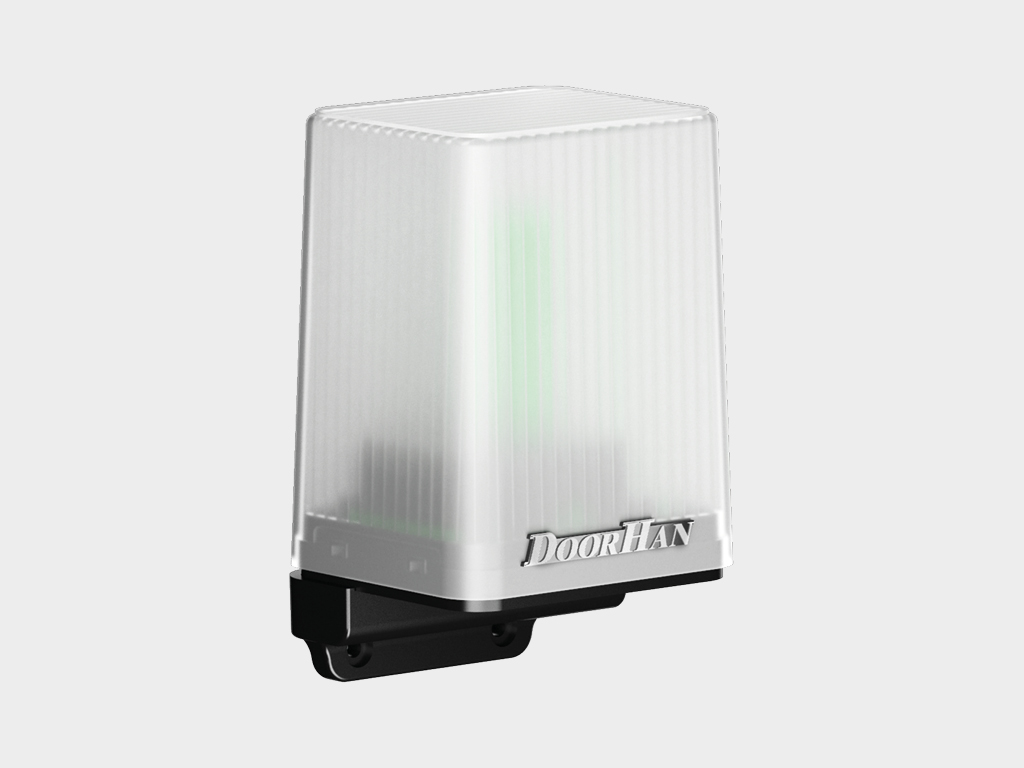

Signal LED lampasi va antennasi LAMP-PRO, vorota harakatini bildirish uchun.

Signal LED lampasi va antennasi LAMP-PRO, vorota harakatini bildirish uchun.

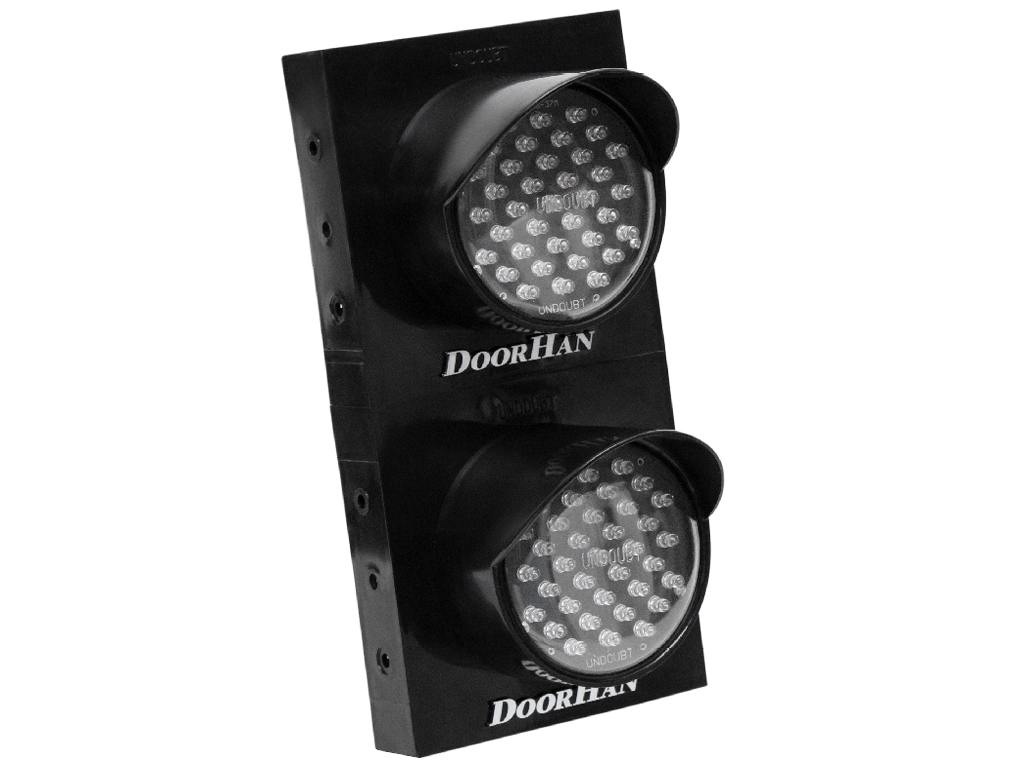

Svetofor TL-LED, avtomatik qurilmalardan foydalanishni xavfsizligini ta'minlash uchun, kirishni cheklovchi.

Svetofor TL-LED, avtomatik qurilmalardan foydalanishni xavfsizligini ta'minlash uchun, kirishni cheklovchi.

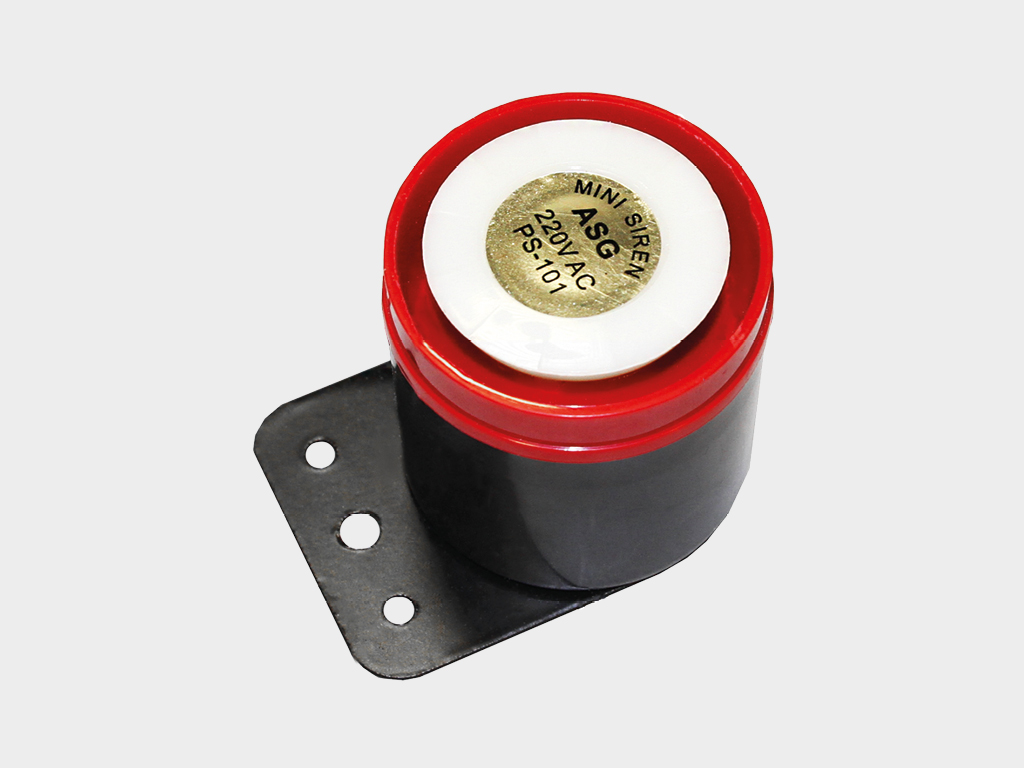

Siren SIRENA, vorotalarning harakati haqida tovushli ogohlantirish uchun.

Siren SIRENA, vorotalarning harakati haqida tovushli ogohlantirish uchun.

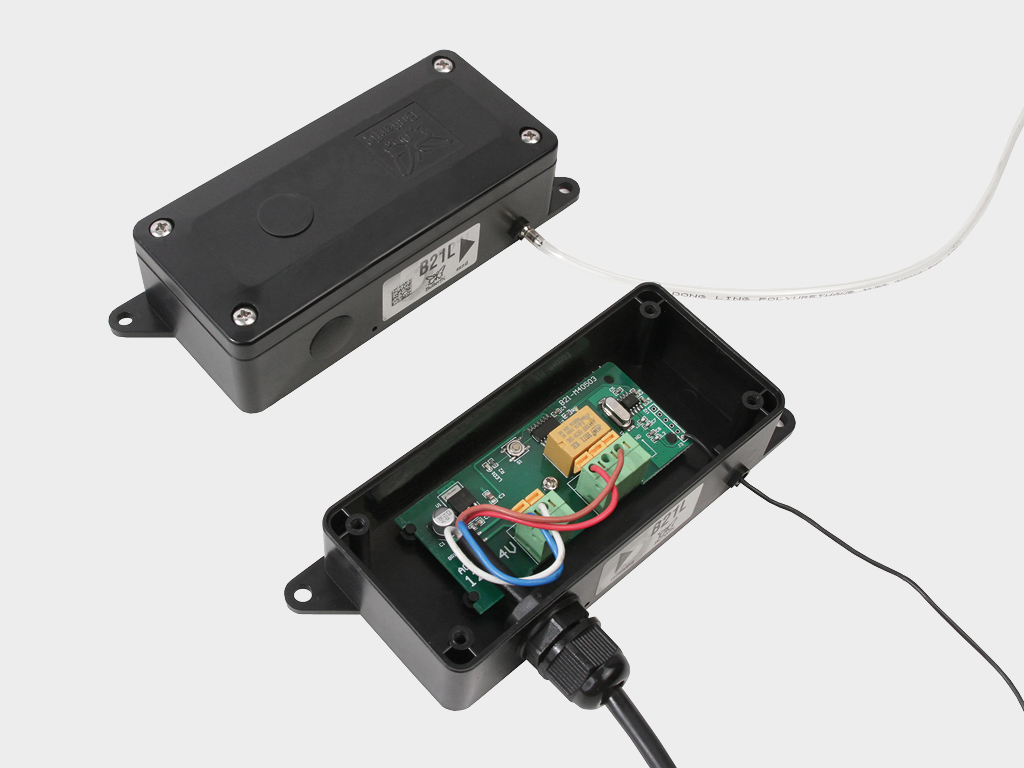

Xavfsizlik qirrasі DH-SENSOR-KIT, sektsiyali avtomatik vorotalardan foydalanishni xavfsizligini ta'minlash uchun.

Xavfsizlik qirrasі DH-SENSOR-KIT, sektsiyali avtomatik vorotalardan foydalanishni xavfsizligini ta'minlash uchun.

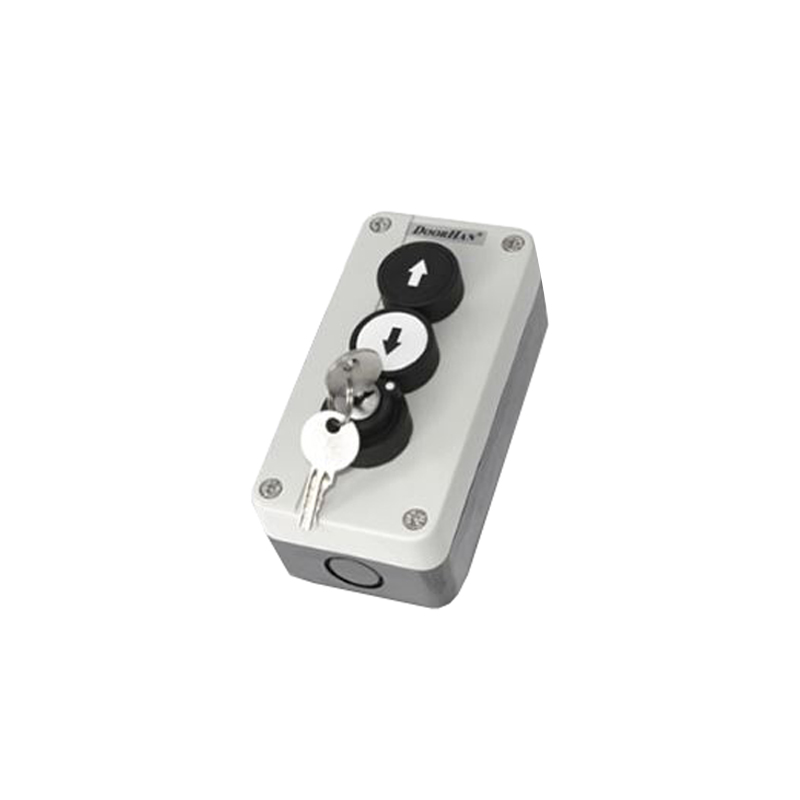

Uch holatli boshqaruv punkti BUTTON2K, kalit bilan vorotalarni ochish/yopish uchun, statik o‘rnatiladi.

Uch holatli boshqaruv punkti BUTTON2K, kalit bilan vorotalarni ochish/yopish uchun, statik o‘rnatiladi.

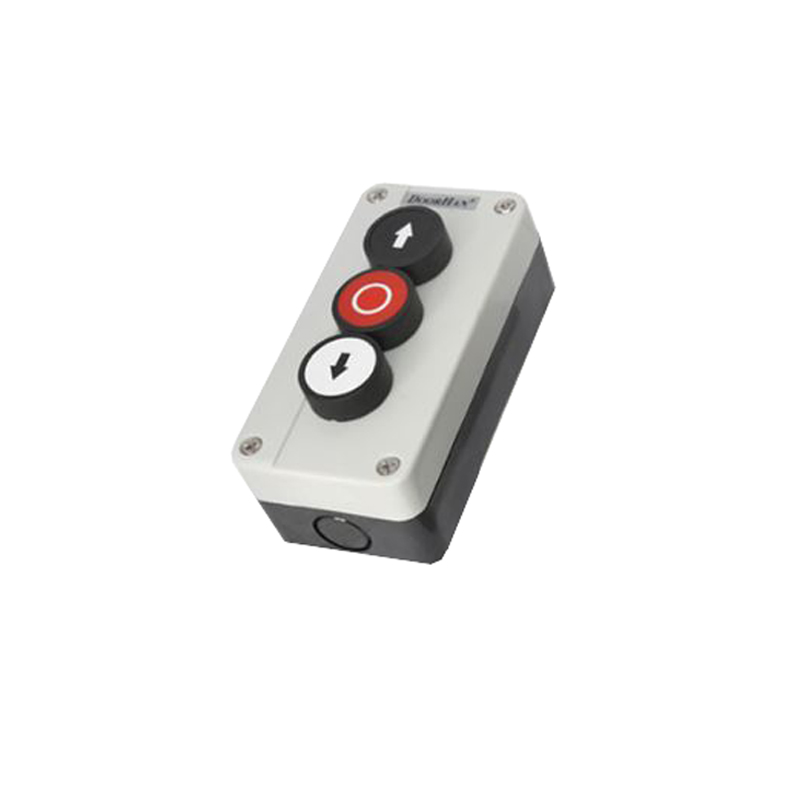

Uch holatli boshqaruv punkti BUTTON3, vorotalarni ochish/yopish uchun, statik o‘rnatiladi.

Uch holatli boshqaruv punkti BUTTON3, vorotalarni ochish/yopish uchun, statik o‘rnatiladi.

Texnik tavsif
Konstruktsiya
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash

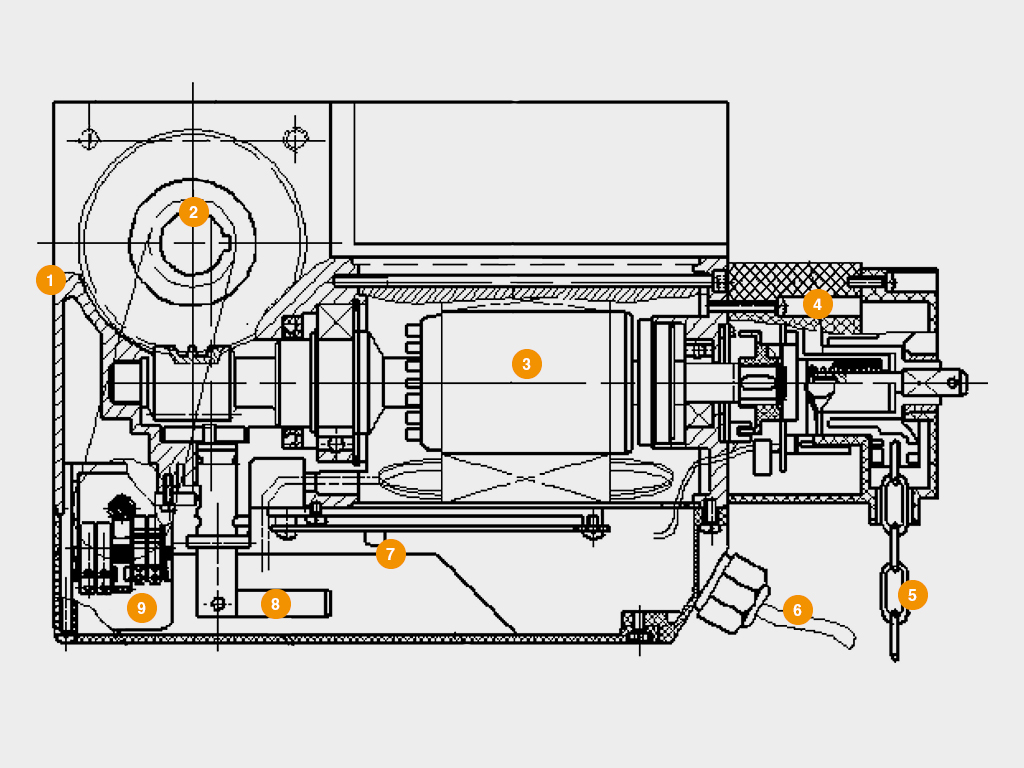

  1. Reduktor korpusi
  2. Vora valiga mo'ljallangan teshik
  3. Motor
  4. Qo‘lda zanjir tuguni
  5. Qo‘lda zanjir
  6. Kabel
  7. Klemma bloki
  8. Rascepitel tutqichi
  9. Konsevoy o‘chirgich
Параметр Значение Примечание
Максимальный вес полотна ворот, кг 230/320 Privod modeliga qarab
Напряжение питания, В 220–240/380–400 Privod modeliga qarab
Крутящий момент, Нм 30/60 Privod modeliga qarab
Мощность, Вт 300/350 Privod modeliga qarab
Диапазон рабочих температур, °С -40...+55
Скорость вращения мотора, об/мин 1 400
Класс защиты IP 65
Интенсивность использования, % 50/60 Privod modeliga qarab (20 °C haroratda)

1. O‘rnatishdan oldin, privodning o‘rnatilishi uchun vorotalarning muvozanatli ekanligiga va silliq ishlashiga ishonch hosil qilish kerak.

2. Foydalanish joyining iqlim sharoitlari privodning texnik xususiyatlariga mos kelishiga ishonch hosil qilish kerak.

3. Jihozlarni o‘ta o‘chqinga chidamsiz moddalarning yoki xavfli muhitlarning mavjud bo‘lgan joylarda o‘rnatish taqiqlanadi.

4. Vorotalar harakati davomida privodning harakatlanuvchi va harakatsiz qismlari orasida narsalar siqilib qolmasligiga ishonch hosil qiling.

5. Privodning nosozliklarini oldini olish maqsadida faqat DoorHan kompaniyasining qo‘shimcha aksessuarlaridan foydalanish ruxsat etiladi.

6. Elektromotorni blokdan chiqarilgan holatda qoldirish taqiqlanadi.

7. Agar ta'mirlash yoki sozlash zarur bo'lsa, privodni ishlatish taqiqlanadi.

8. Elektroprivodni ishga tushirishdan oldin, uning harakat zonasi ichida begona predmetlar yo'qligiga ishonch hosil qiling.

9. O‘tish va o‘tib ketish faqat vorotalar to‘xtab, privod o‘chirilgan holda ruxsat etiladi.

10. Bolalarga privod va uning qismlaridan foydalanishga ruxsat bermang.

11. Avtomatik qismga o‘zgartish kiritish taqiqlanadi.

Упаковка в коробку Характеристики упаковки
Состав Plenka, polyfoam, karton quti
Длина, мм 520
Ширина, мм 320
Высота, мм 190
Qo‘shimcha tavsif chop etish

Ishonchli favqulodda boshqaruv: tishli reduktor zanjiri, qalinligi 12 mkm dan ortiq bo‘lgan galvanizli yuqori sifatli po‘latdan tayyorlangan, barcha halqalar payvandlangan.

Privodda qo‘shimcha boshqaruv bloki ishlatilmasdan svetoforni ulash uchun alohida klemma ko‘zda tutilgan.

Voralarning yakuniy holatlarda ishonchli to‘xtatilishini kamekli turdagi cheklovchi o‘chirgichlar ta'minlaydi.

Ichki boshqaruv bloki tufayli privod ixcham o‘lchamlarga ega bo‘lib, bu uning o‘rnatilishi va sozlanishini sezilarli darajada soddalashtiradi.

O'rnatish
Montaj usullari

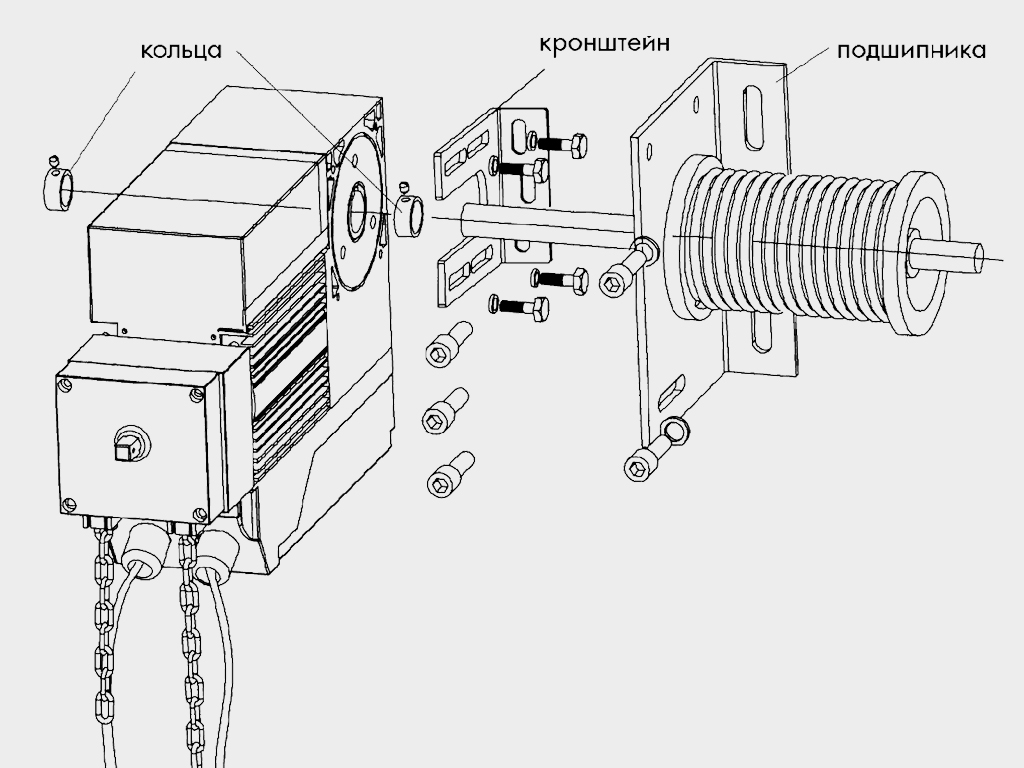

O‘rnatish vora valiga kronshteyn, shponka va to‘xtatuvchi halqa yordamida amalga oshiriladi. Kronshteyn prizolarga o‘z-o‘zidan burab turuvchi vintlar yordamida o‘rnatiladi.
O‘rnatish vora valiga kronshteyn, shponka va to‘xtatuvchi halqa yordamida amalga oshiriladi. Kronshteyn prizolarga o‘z-o‘zidan burab turuvchi vintlar yordamida o‘rnatiladi.
Hujjatlar
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

SHAFT-30 IP65/SHAFT-60 IP65 privodini o‘rnatish va foydalanish bo‘yicha qo‘llanma

O‘rnatish, xavfsizlik texnikasi va avtomatikani xizmat ko‘rsatish bo‘yicha ogohlantirishlar va tavsiyalar

Moslik deklaratsiyasi

Servis kitobi

O‘lchovli chizma

Kafolat majburiyatlari chop etish

Xaridorga privodning ishlashga kafolat 3 yil davomida, sotib olishdan boshlab taqdim etiladi. Dilerlarga kafolat muddatini o‘zgartirish huquqi beriladi.
