Omborxonalar, logistika markazlari, avtoservislar va ishlab chiqarish sexlaridagi sanoat seksiyali darvozalarini avtomatlashtirish учун yuqori yuklamalarga va intensiv ish rejimiga bardosh bera oladigan professional darajadagi privod talab etiladi. DoorHan konserni maydoni 18 m² gacha bo'lgan darvozalar bilan uzluksiz ishlash uchun yaratilgan kuchli va ishonchli yechim — Shaft-50PRO valga o'rnatiladigan privodini taqdim etadi. Bu har bir detali chidamlilik va xavfsizlik uchun puxta o'ylangan "ishchi ot"dir.

Ishonchlilikning professional standarti. Nomidagi "PRO" indeksi ushbu privod sanoat ekspluatatsiyasining eng qattiq talablariga javob berishini anglatadi:

"Yog'li vanna" texnologiyasi: Privodning reduktori yog'li vannada ishlaydi. Og'ir mashinasozlikdan olingan ushbu texnologiya barcha harakatlanuvchi qismlarning doimiy moylanishini va samarali sovishini ta'minlaydi. Bu eskirishni keskin kamaytiradi va privodga haddan tashqari qizib ketish xavfisiz yuqori intensivlikdagi rejimda (60% gacha) ishlash imkonini beradi.
Quvvat va o'z-o'zidan bloklash: Kuchli dvigatel va reduktor hatto og'ir darvozalarning ishonchli harakatini ta'minlaydi. Shu bilan birga, reduktor o'z-o'zidan bloklanuvchidir — to'xtagandan so'ng u valni ishonchli mahkamlaydi va qo'shimcha qulflash qurilmalariga ehtiyojni yo'qotib, qulf vazifasini bajaradi.

Har qanday vaziyatda xavfsizlik va qulaylik. Biz darvozalarni boshqarish nafaqat ishonchli, balki xavfsiz bo'lishi haqida ham qayg'urdik:

Zanjir bilan qo'lda boshqarish: Elektr energiyasi o'chirilgan taqdirda o'tish joyi bloklanib qolmaydi. Privod uzunligi 8 metr bo'lgan o'rnatilgan zanjirli reduktor bilan jihozlangan, bu shunchaki zanjirni tortish orqali pol darajasidan darvozalarni qo'lda osongina ko'tarish yoki tushirish imkonini beradi.
Oson sozlash: Darvozalarning oxirgi holatlarini sozlash qulay mexanik o'chirgichlar yordamida amalga oshiriladi, bu jarayonni oddiy, aniq va ishonchli qiladi.

Shaft-50PRO privodi to'g'ridan-to'g'ri darvoza torsion valiga o'rnatiladi, bu kuchni maksimal darajada samarali uzatishni ta'minlaydi va shift ostidagi bo'shliqni tejaydi. Barcha komponentlar yuqori sifatli materiallardan tayyorlangan va uzoq yillar benuqson xizmat qilish uchun mo'ljallangan. Shaft-50PRO'ni tanlab, siz sanoat darvozalaringiz uchun professional ishonchlilik, chidamlilik va xavfsizlikni tanlaysiz.

Qo'llanilish sohasi:

Yong‘inga qarshi sektsion eshiklar yuqori, vertikal va egri ko‘tarish turlariga ega

Barcha turdagi sanoat sektsion eshiklar yuqori, vertikal va egri ko‘tarish turlariga ega

Montaj bilan buyurtma qilish

Afzalliklar

Favqulodda holatlarda eshiklarni qo‘lda boshqarish

Elektr energiyasi yo‘qolgan holatda eshiklarni ochish va yopish uchun zanjirli reduktor taqdim etilgan.

Eshiklarning aniq to‘xtashi

Elektron tugatish kalitlari eshiklarni belgilangan holatda aniq to‘xtatish imkonini beradi.

Ulanish va dasturlashning qulayligi

Sozlash va boshqarish platası o‘rnatilgan boshqaruv tugmalari bilan ajratilgan korpusga joylashtirilgan, bu esa montaj va sozlashni osonlashtiradi.

Yumshoq boshlanish va to‘xtash

Amalga oshirilgan invertor dvigatelning yumshoq boshlanishi va to‘xtashini ta’minlaydi, bu esa eshiklarning ishlash resursini sezilarli darajada oshiradi.

Favqulodda holatlarda eshiklarni qo‘lda boshqarish

Elektr energiyasi yo‘qolgan holatda eshiklarni ochish va yopish uchun zanjirli reduktor taqdim etilgan.

Eshiklarning aniq to‘xtashi

Elektron tugatish kalitlari eshiklarni belgilangan holatda aniq to‘xtatish imkonini beradi.

Ulanish va dasturlashning qulayligi

Sozlash va boshqarish platası o‘rnatilgan boshqaruv tugmalari bilan ajratilgan korpusga joylashtirilgan, bu esa montaj va sozlashni osonlashtiradi.

Yumshoq boshlanish va to‘xtash

Amalga oshirilgan invertor dvigatelning yumshoq boshlanishi va to‘xtashini ta’minlaydi, bu esa eshiklarning ishlash resursini sezilarli darajada oshiradi.

Dizayn

Таблица

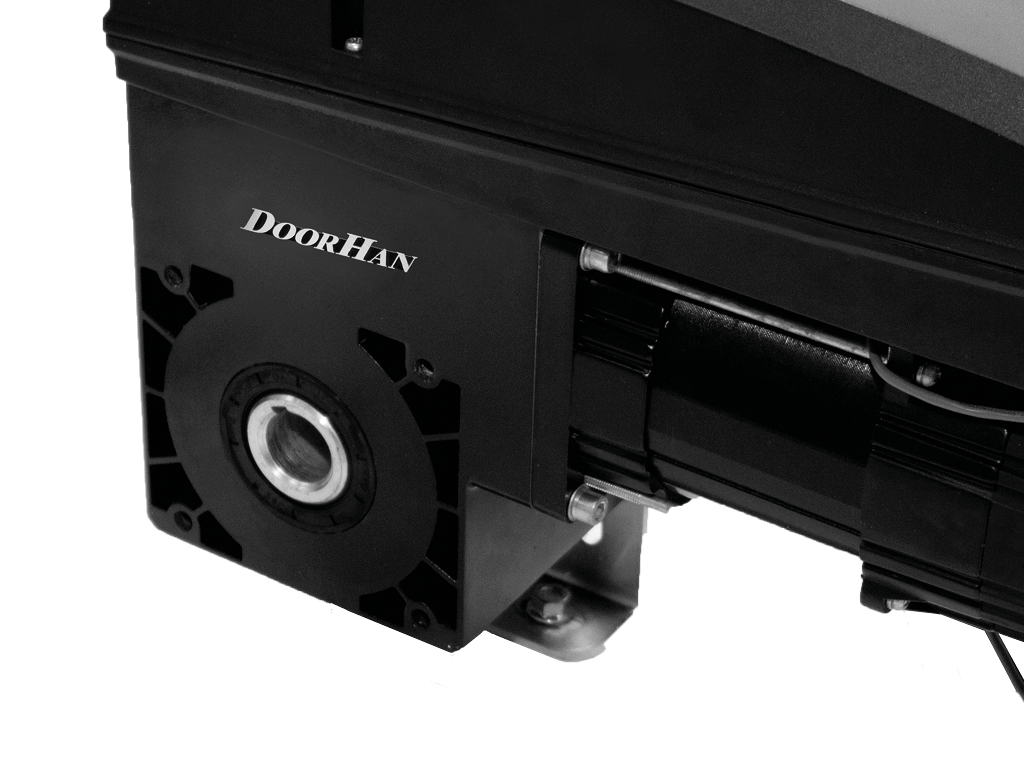

Dvigatelning yuqori issiqlik uzatish darajasi

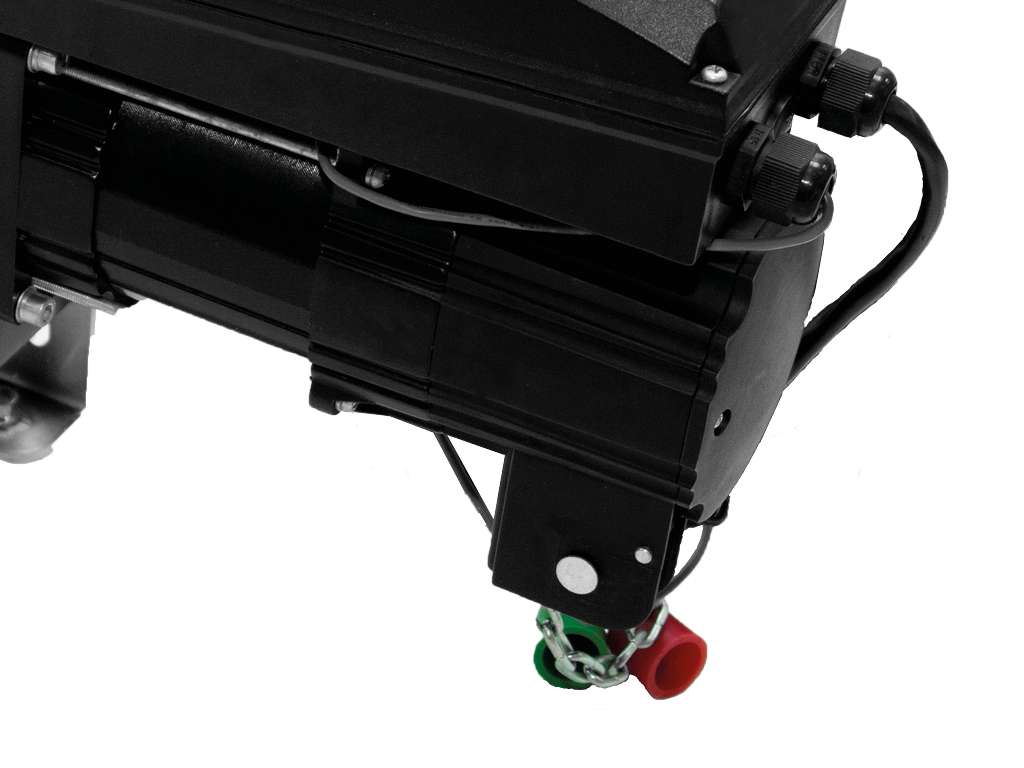

Zanjirli reduktor

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

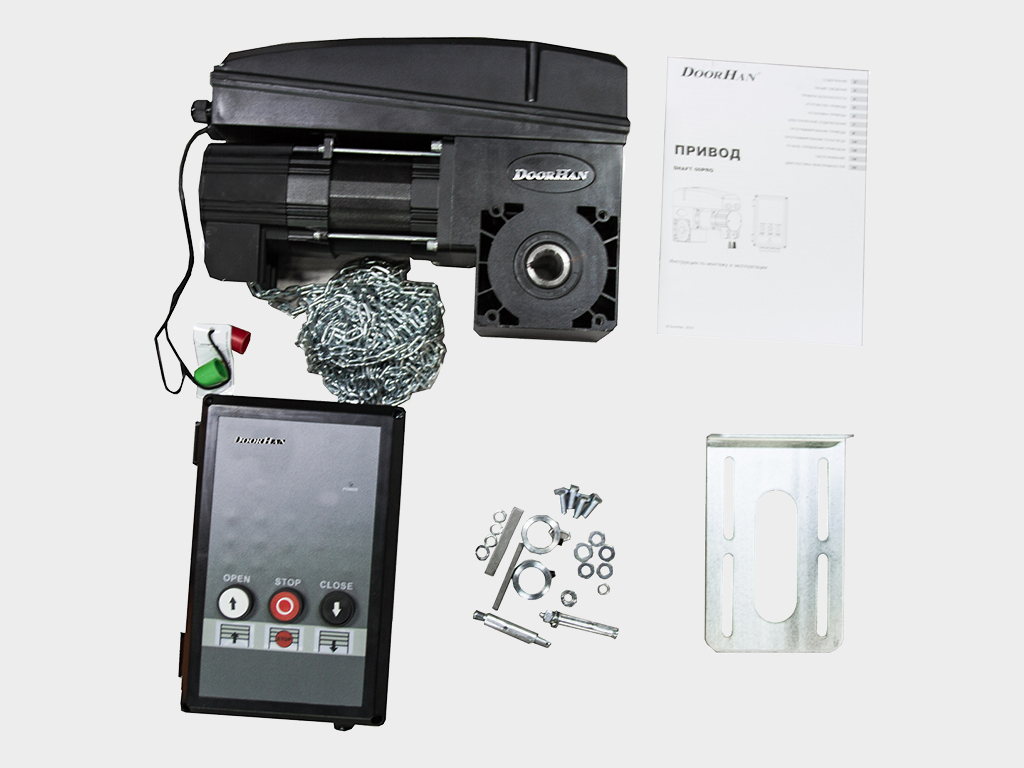

Elektroprivod, ajratilgan boshqaruv bloki bilan o‘rnatilgan uch pozitsiyali post, qadoqlash elementlari, stopor halqalari.

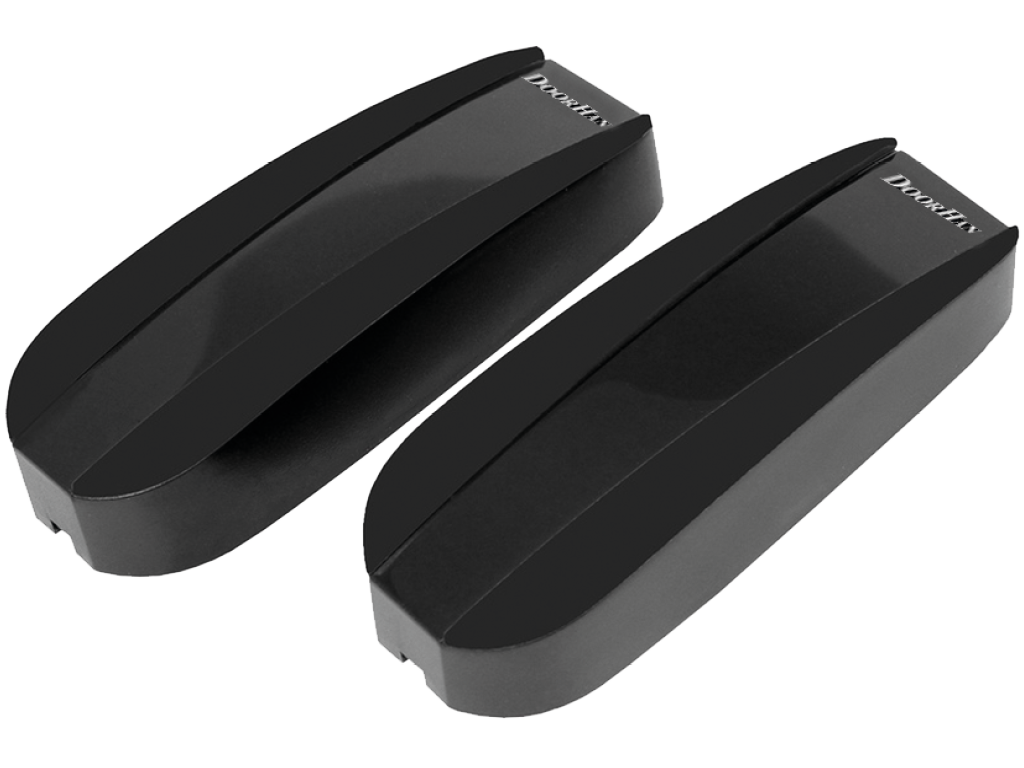

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat.

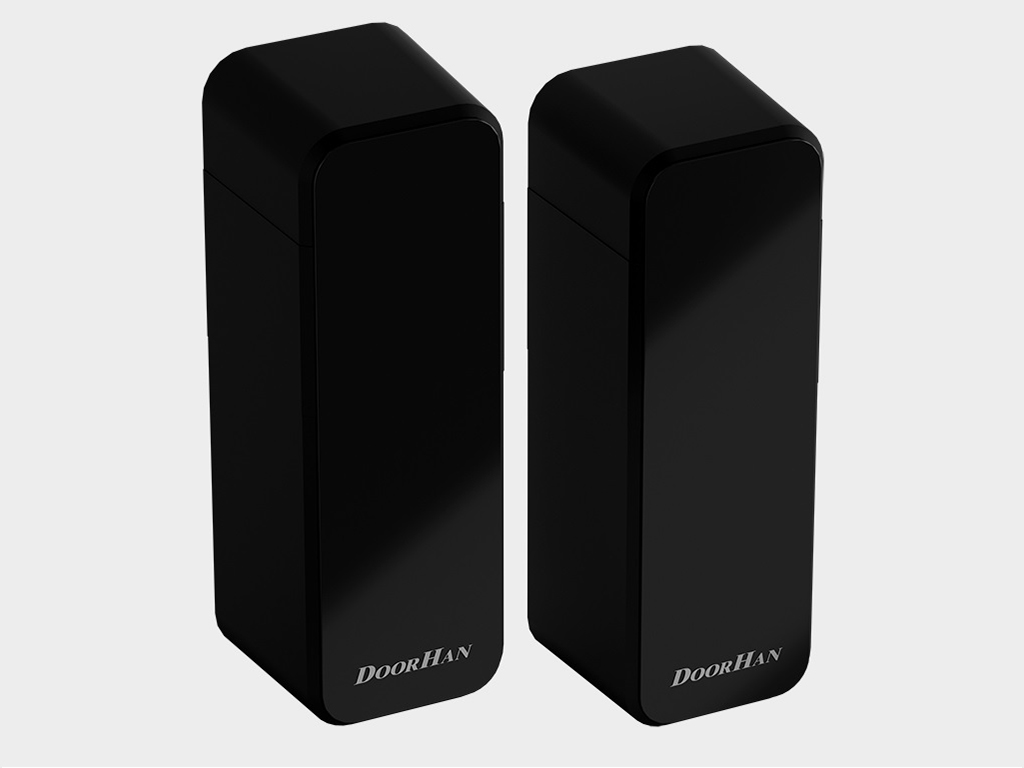

Simli bo‘lmagan xavfsizlik fotoelementlari PHOTOCELL-PRO, asimmetrik o‘tkazish joylari uchun burama platalar bilan, infraqizil uzatkich va qabul qilgichdan iborat.

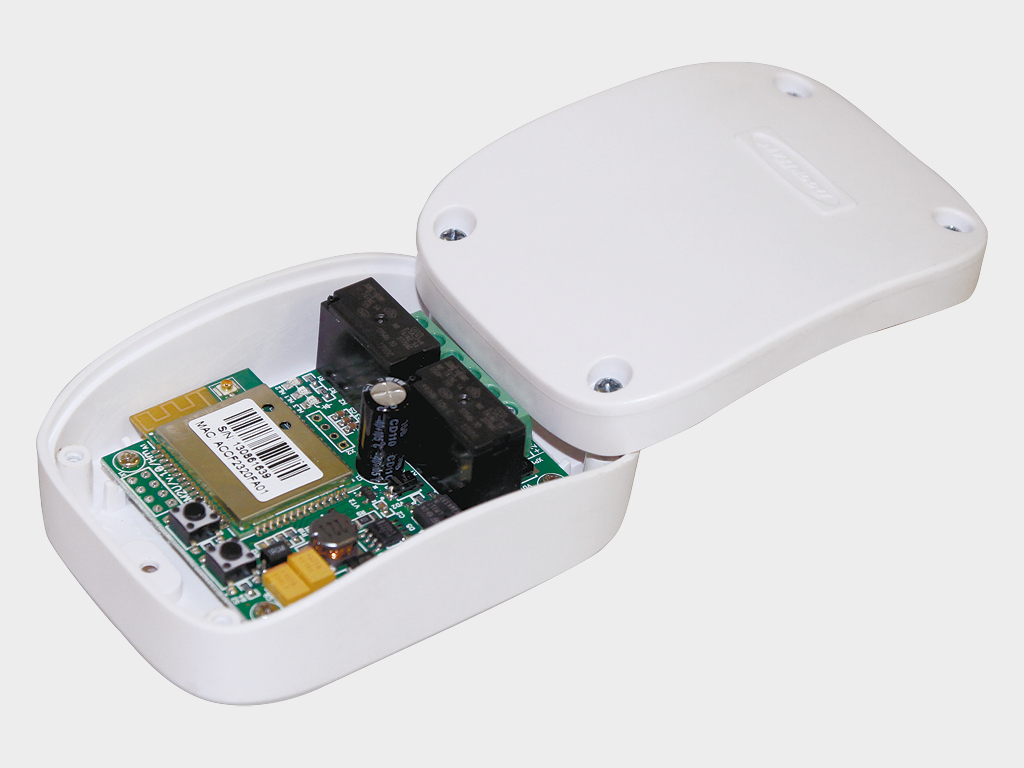

WI-FI-modul simsiz boshqaruv uchun (NO boshqaruv signali ishlab chiqarish) elektroprivodlar uchun.

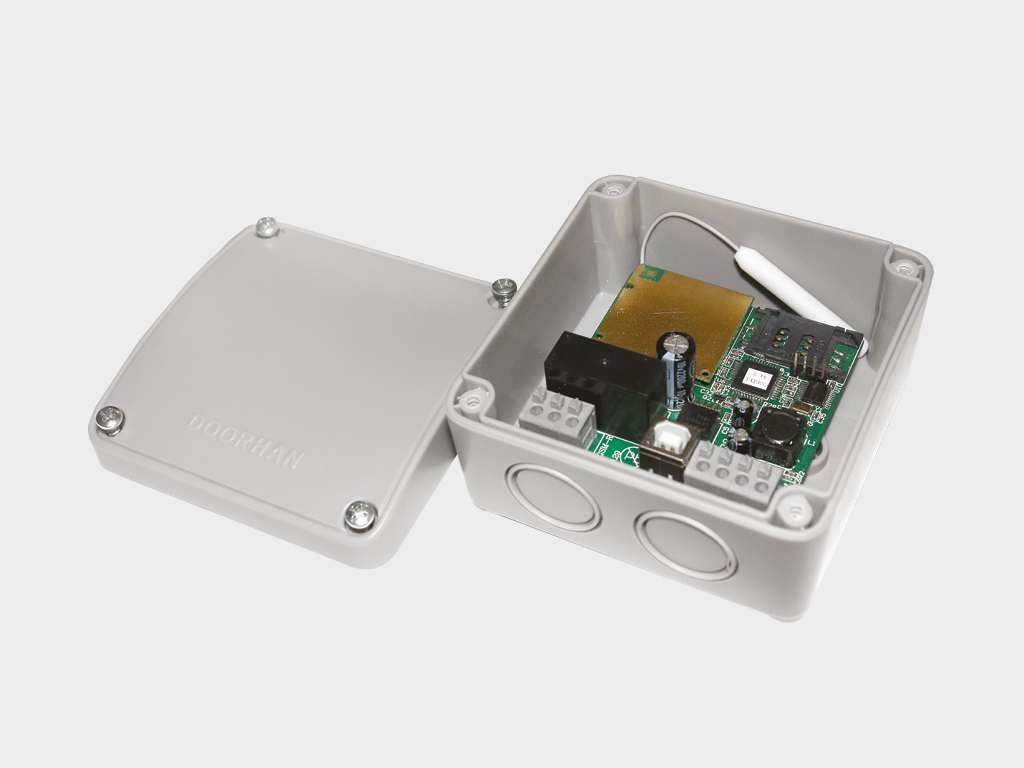

GSM-modul mobil telefon orqali signal qabul qilish va elektroprivodni ishga tushirish uchun boshqaruv buyruqlarini uzatish.

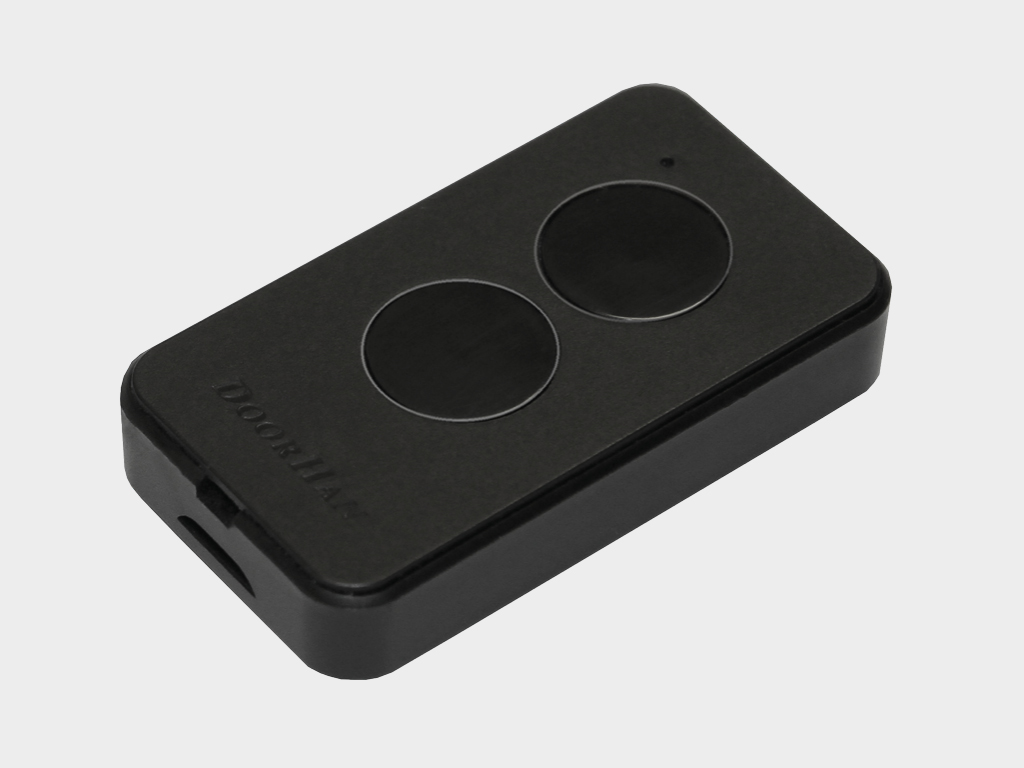

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun.

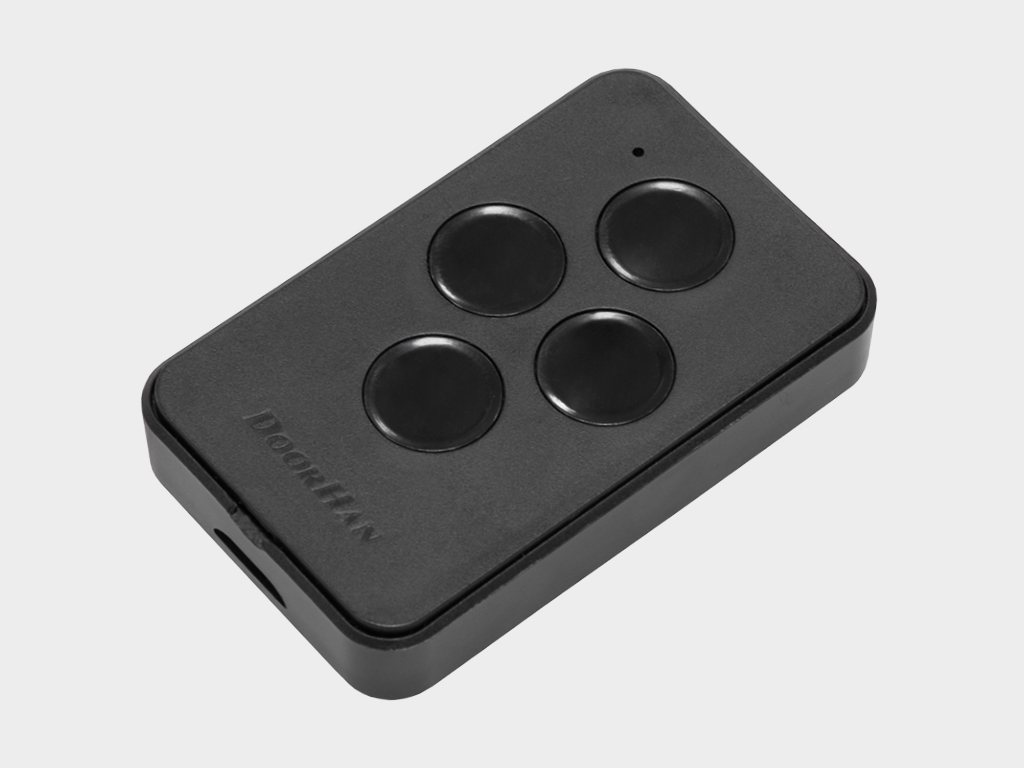

TRANSMITTER 4-PRO-BLACK pulti to‘rt avtomatik qurilmani masofadan boshqarish uchun.

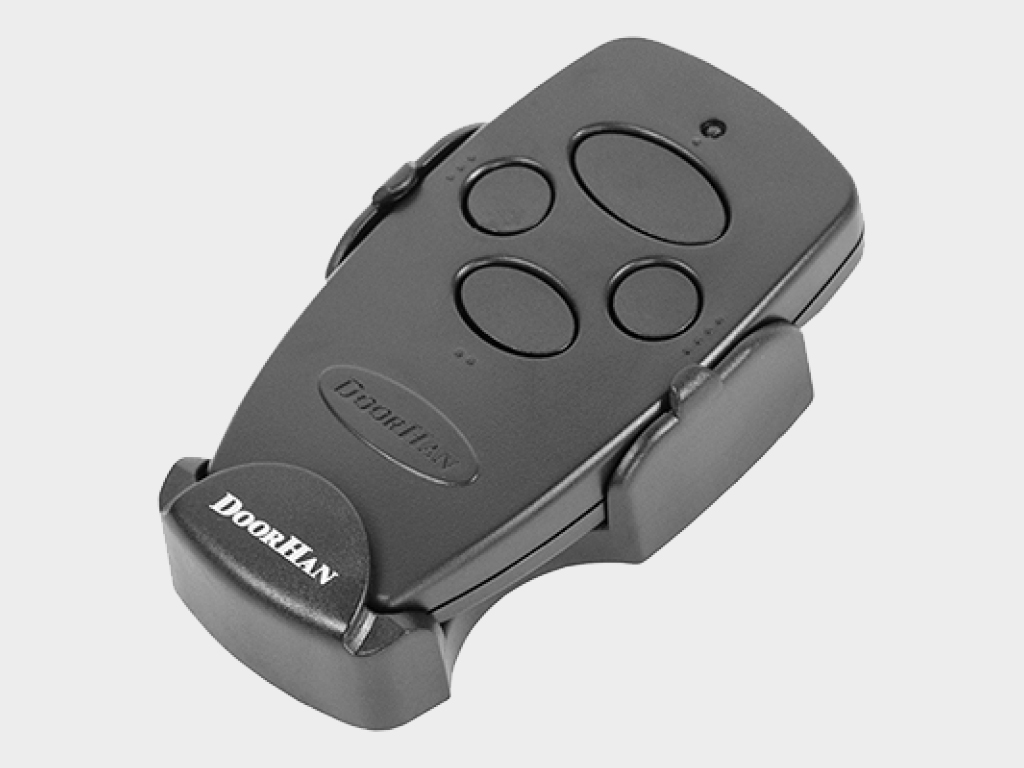

TRANSMITTER 4 pulti to‘rt avtomatik qurilmani masofadan boshqarish uchun.

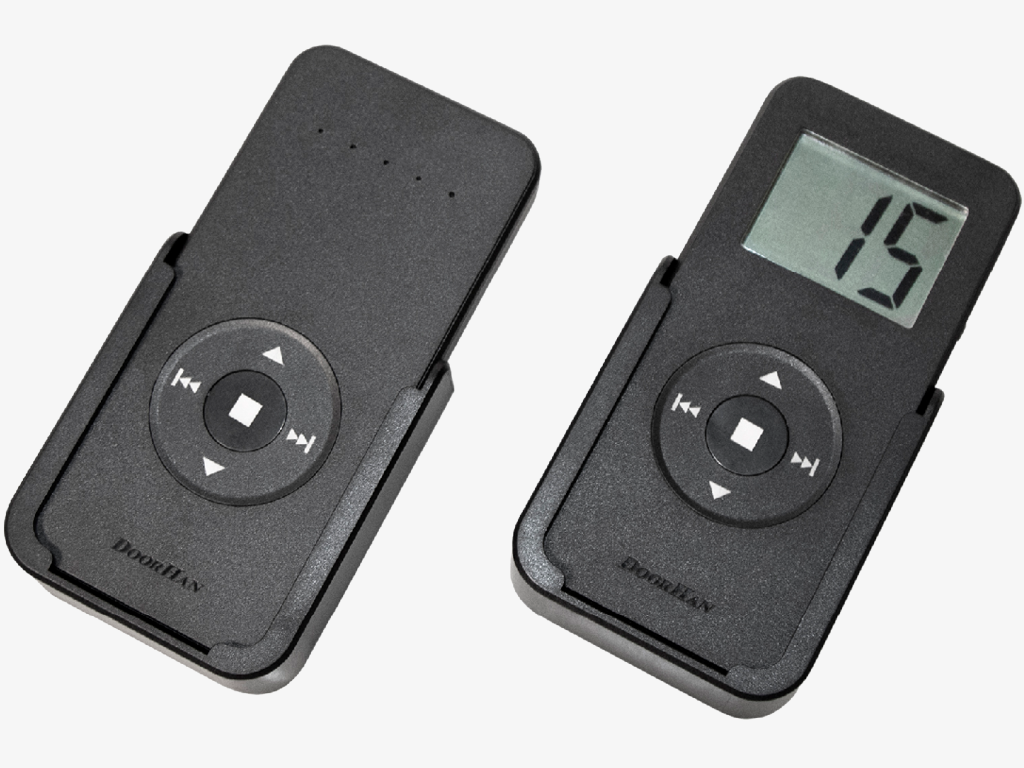

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultlari 2021-yildan boshlab ishlab chiqarilgan barcha DoorHan avtomatika turlarini masofadan boshqarish uchun mo‘ljallangan. Ular dvigatelning radioqabul qilgichida ikki xotira hujaykasini egallaydi. Ushbu pultlar yordamida bir vaqtning o‘zida yoki alohida tarzda beshta/yigirmata qurilmani boshqarish mumkin.

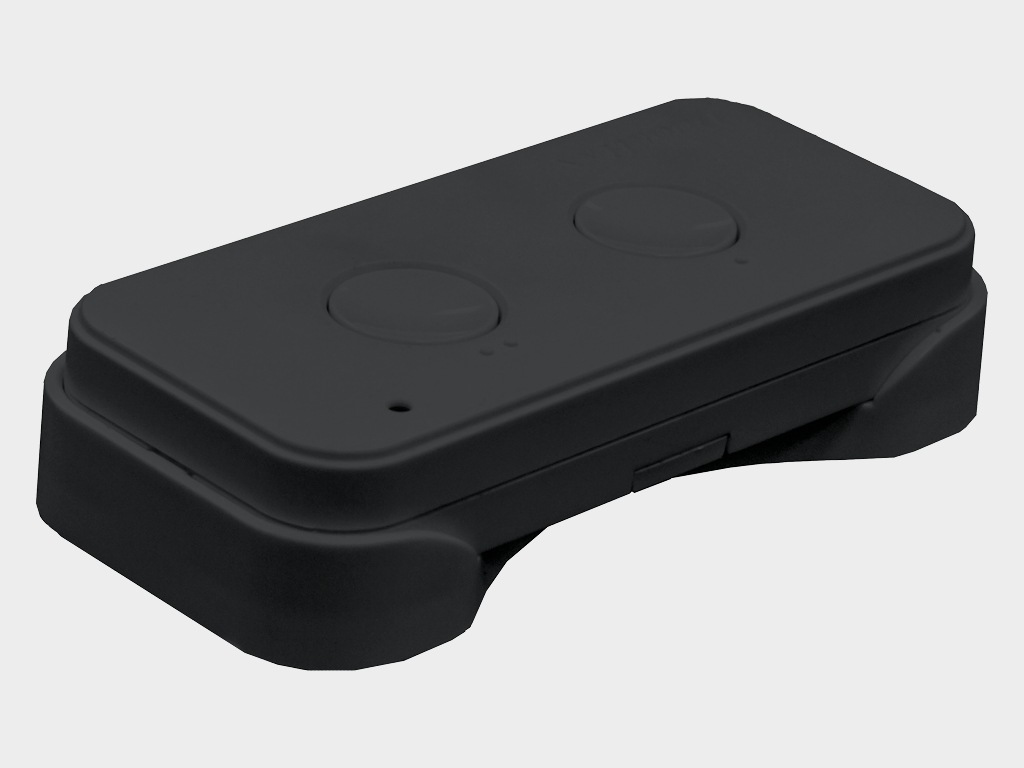

Simsiz tugma COMMAND-433 ikki avtomatik qurilmani masofadan boshqarish uchun. Pultni avtomobilning quyoshdan himoya qiluvchi pardasiga hamda devorga o‘rnatish uchun qulay kranştayn mavjud.

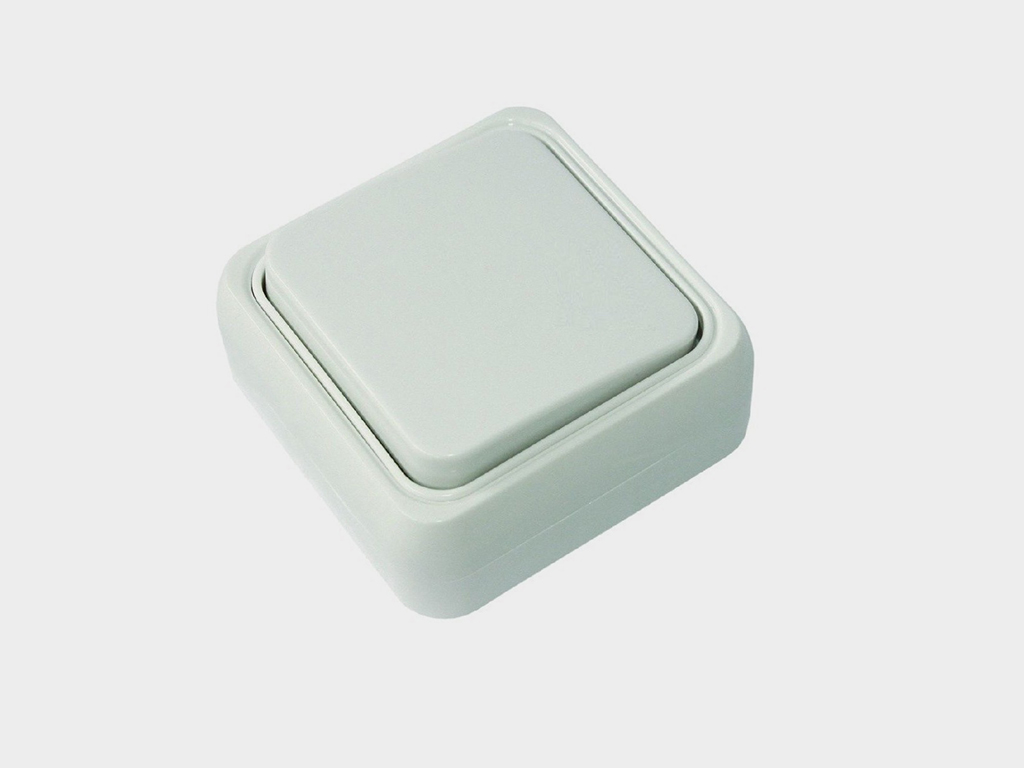

Orqaga qaytadigan mexanizmli tugmachali kalit SWITCH dvigatel boshqaruv blokiga boshqaruv buyruqlarini yuborish uchun.

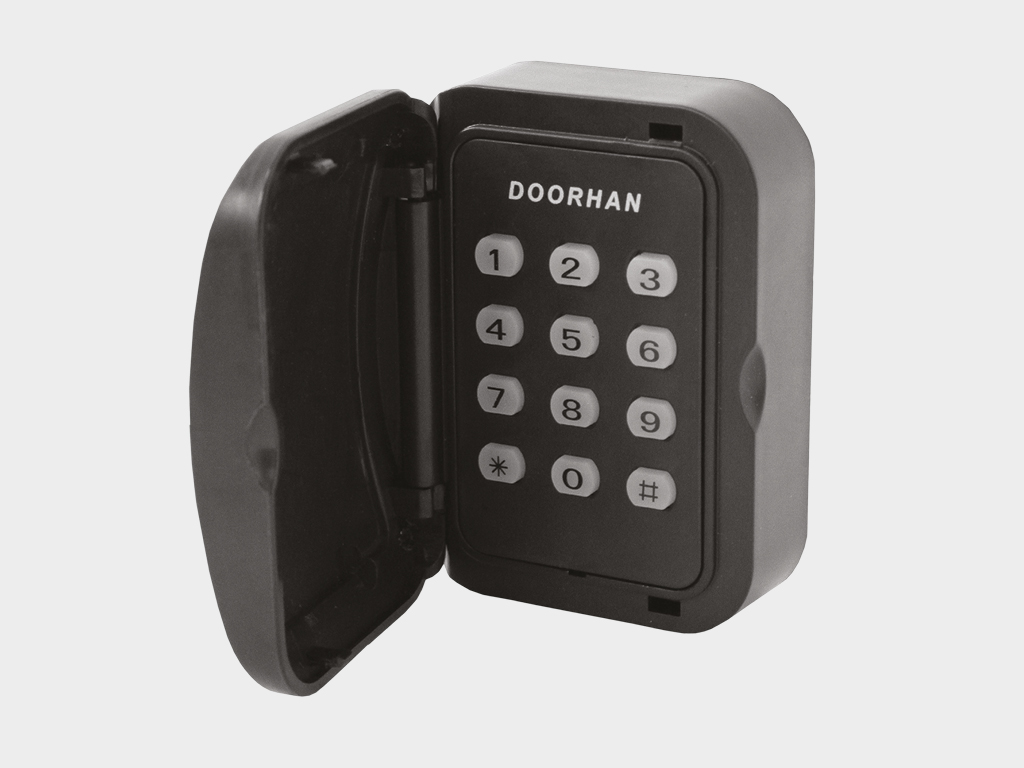

KEYPAD kodli klaviatura eshik dvigatelini masofadan boshqarish uchun, ichki yoki tashqi DoorHan qabul qilgich bilan jihozlangan.

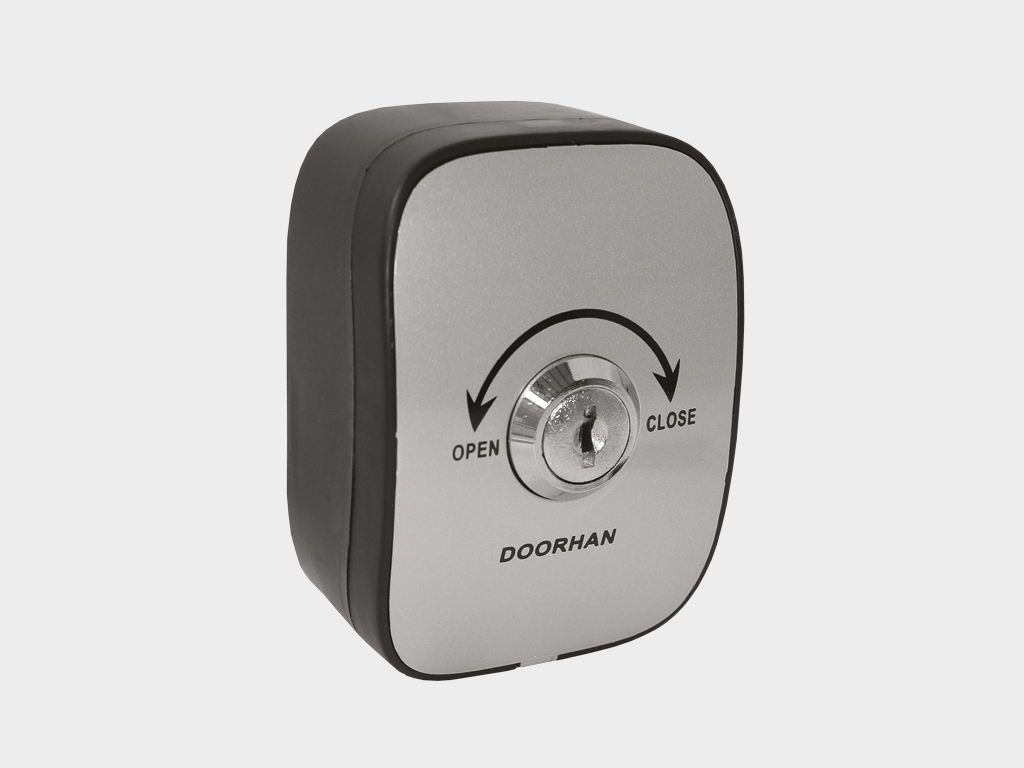

KEYSWITCH_N kalit-tugma avtomatik tizim boshqaruv blokiga boshqaruv buyruqlarini kalitni aylantirish orqali yuborish uchun.

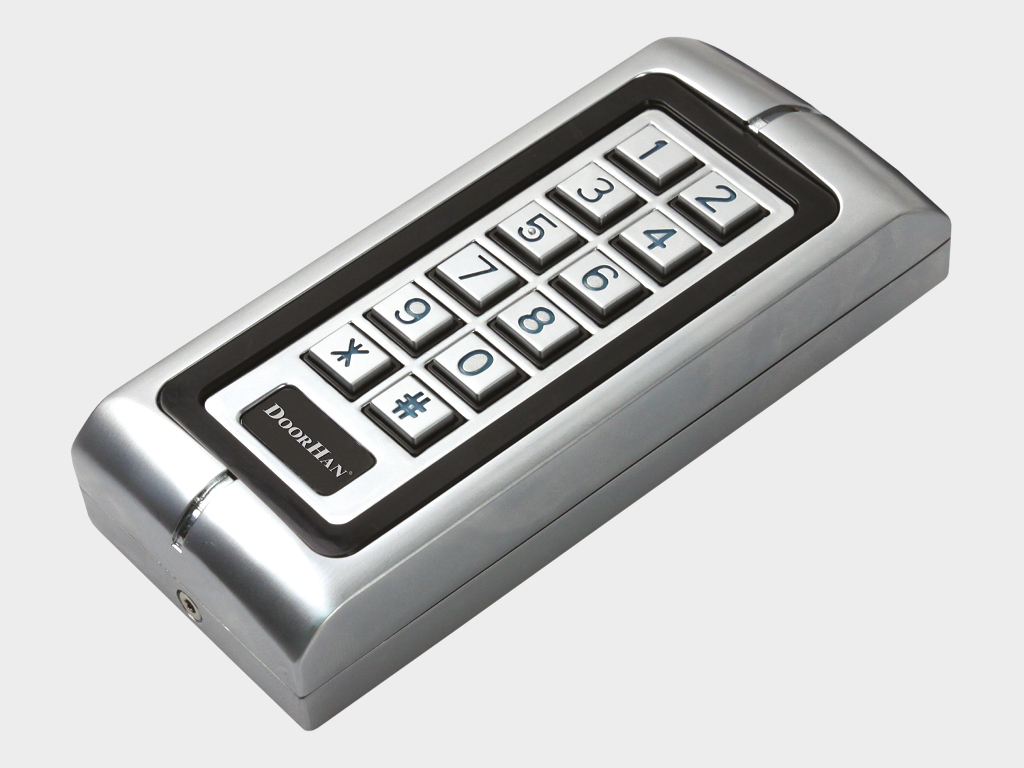

Vandalizmga qarshi kodli klaviatura KEYCODE avtomatik qurilmani boshqarish uchun. U tashqi tugmachali panel yoki proxy-kartalarni o‘qish qurilmasi sifatida foydalanish mumkin.

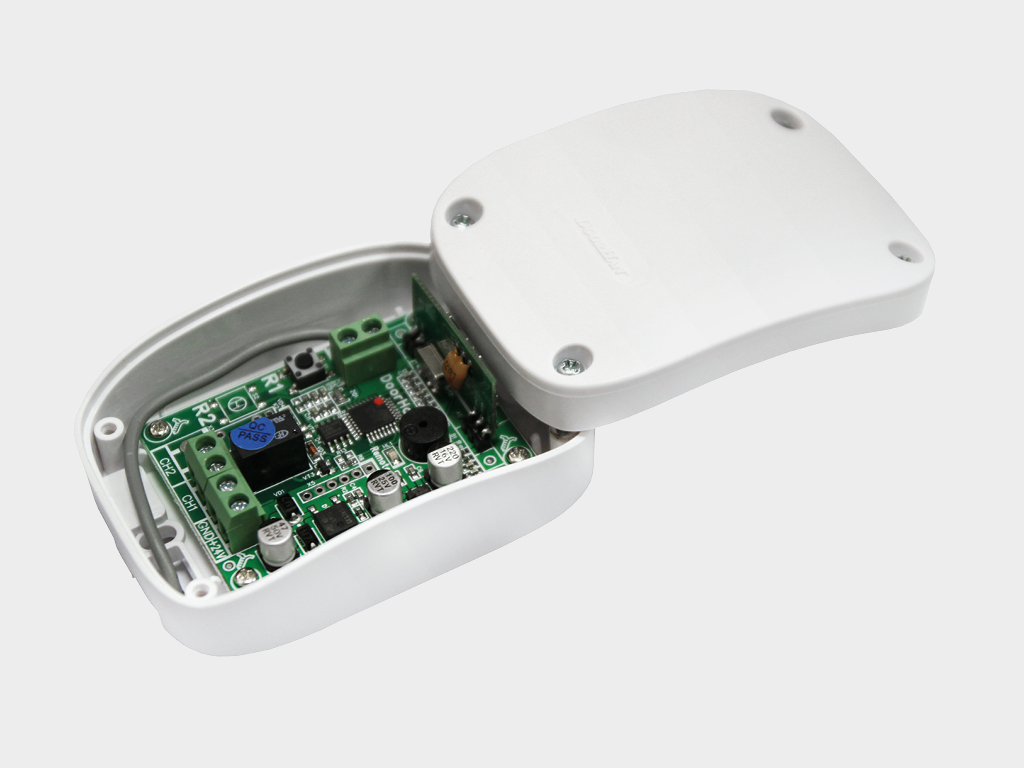

Tashqi radioqabul qilgich DHRE-1 boshqa ishlab chiqaruvchilar avtomatikasini DoorHan pulti yordamida boshqarish uchun.

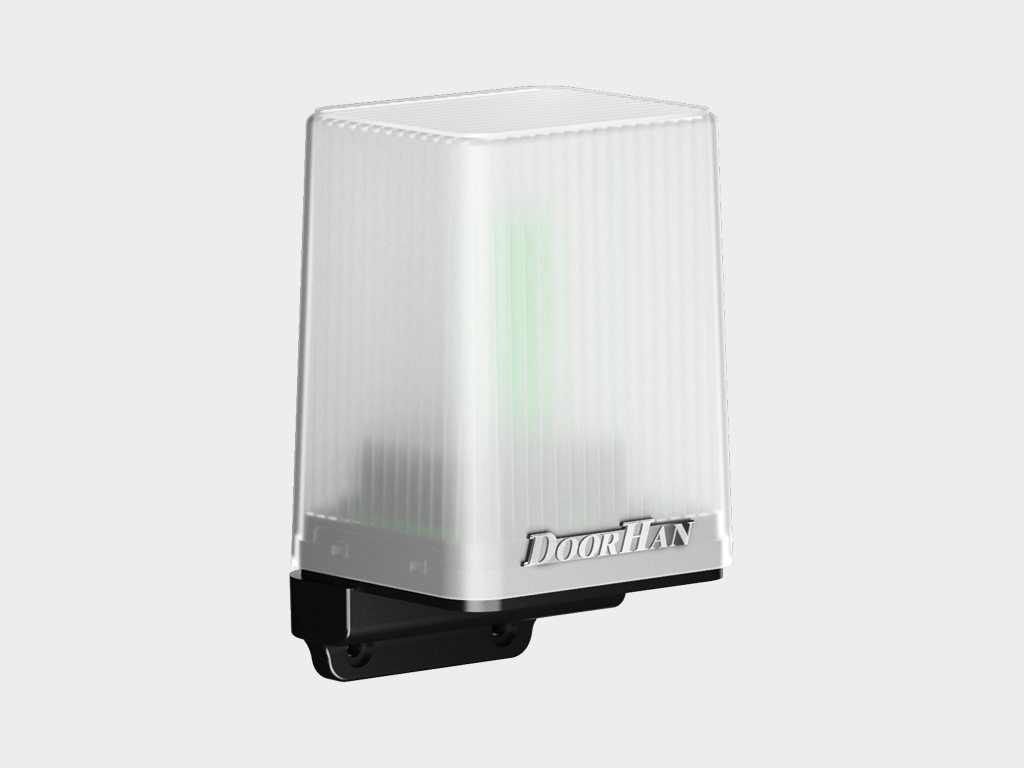

Signal lampochkasi LAMP-PRO antenna bilan eshik harakati haqida xabardor qilish uchun.

Xavfsizlik qirralari DH-SENSOR-KIT sektsion avtomatik eshiklarni xavfsiz ishlatishni ta'minlash uchun.

Texnik tavsif

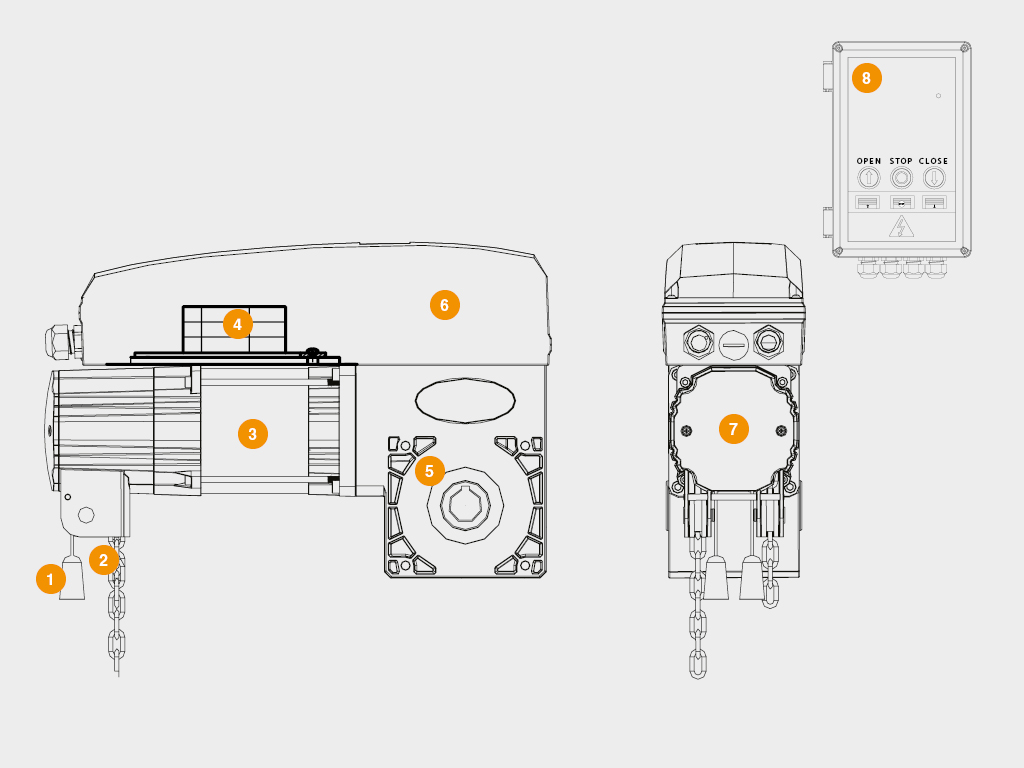

Konstruktsiya

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Tugatish simi
Qo‘lda zanjir
Dvigatel
Chastotali o‘zgartirgich
Reduktorning korpusi
Enkoder
Qo‘lda boshqarish uzili
Boshqaruv blokі

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	270
Напряжение питания, В	220–240
Крутящий момент, Нм	50
Мощность, Вт	370
Диапазон рабочих температур, °С	-20...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	IP54
Интенсивность использования, %	40	t = 20 °C haroratda

1. Dvigatelni o‘rnatishdan oldin eshiklar muvozanatlangan va yumshoq ishlayotganiga ishonch hosil qilish kerak.

2. Ekspluatatsiya joyining iqlim sharoitlari mexanizmning texnik xususiyatlariga mos ekanligiga ishonch hosil qilish zarur.

3. Jihozlarni tez yonuvchan moddalar yoki xavfli muhitlar mavjud bo‘lgan joylarda o‘rnatish taqiqlanadi.

4. Eshiklar harakatlanayotganda harakatlanuvchi va harakatsiz qismlar o'rtasida buyumlarning siqilib qolishiga yo'l qo'ymaslikni ta'minlang.

5. Mexanizmning buzilishlaridan saqlanish uchun faqat DoorHan kompaniyasining qo‘shimcha aksessuarlaridan foydalanish zarur.

6. Elektr motorini ajratilgan holatda qoldirish taqiqlanadi.

7. Agar ta'mirlash yoki sozlash kerak bo'lsa, mexanizmni ishlatish taqiqlanadi.

8. Elektr mexanizmini ishga tushirishdan oldin uning ishlash zonasida begona buyumlarning yo'qligiga ishonch hosil qiling.

9. O‘tkazish va o‘tish faqat eshiklar to‘xtagan va mexanizm o‘chirilgan holatda ruxsat etiladi.

10. Bolalarga mexanizm va uning jihozlaridan foydalanishga yo‘l qo‘ymang.

11. Avtomatik qismga o‘zgartirishlar kiritish taqiqlanadi.

Упаковка в коробку	Характеристики упаковки
Состав	Plenka, polistirol, karton qutisi
Длина, мм	465
Ширина, мм	420
Высота, мм	315

Qo‘shimcha tavsif chop etish

Elektr energiyasi yo‘qligida eshiklarni ochish va yopish uchun zanjirli reduktor taqdim etilgan.

Elektron yakuniy o'chirgichlar eshiklarni belgilangan holatda aniq to'xtatish imkonini beradi.

Ulanish va dasturlash qulayligi: sozlash va boshqarish platası o'rnatilgan boshqaruv tugmalari bilan tashqi qutiga joylashtirilgan, bu esa o'rnatish va sozlashni osonlashtiradi.

O‘rnatilgan invertor dvigatelning yumshoq ishga tushishi va to‘xtatilishini ta’minlaydi, bu esa darvozalarning xizmat muddatini sezilarli darajada oshiradi.

O'rnatish

Montaj usullari

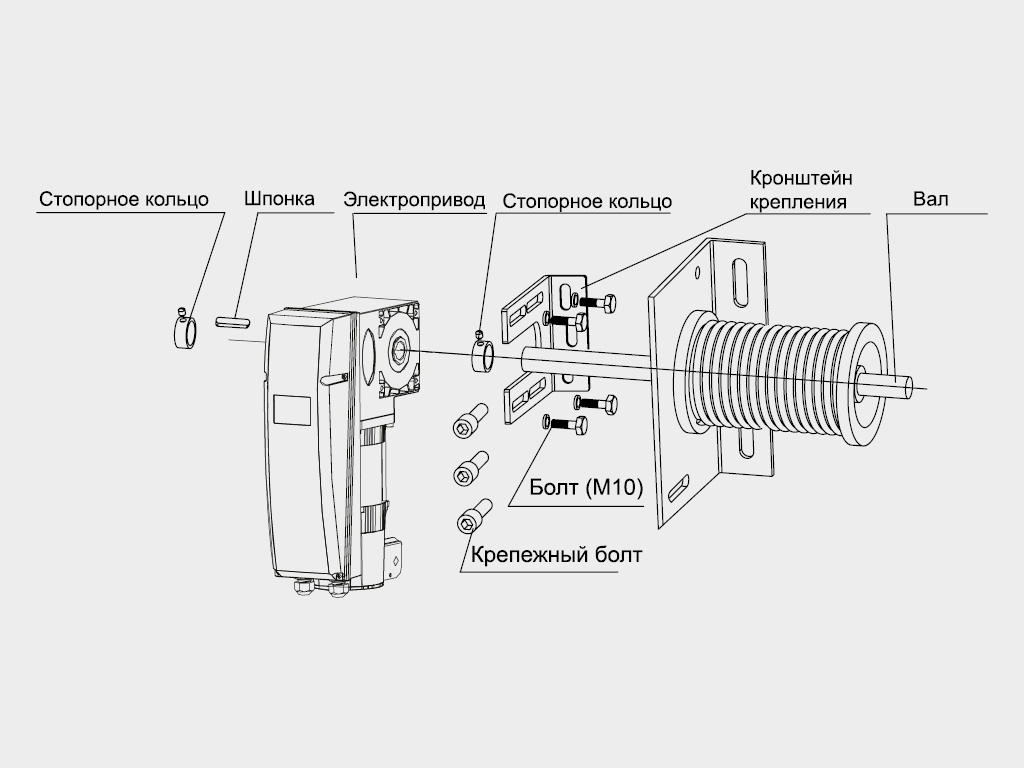

Montaj eshik valiga kranştayn, shponka va stopor halqasi yordamida amalga oshiriladi. Kranştayn tutqichi o‘z-o‘zidan burama vintlar yordamida chizg‘ichga o‘rnatiladi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

SHAFT-50PRO diskini o'rnatish va ishlatish bo'yicha qo'llanma

PDF

Avtomatlashtirishni o'rnatish, xavfsizlik choralari va texnik xizmat ko'rsatish bo'yicha ogohlantirishlar va tavsiyalar

PDF

SHAFT-50PRO haydovchi boshqaruv bloki uchun ko'rsatmalar

PDF

Muvofiqlik deklaratsiyasi

PDF

Xizmat kitob

PDF

O'lchovli chizish

PDF

Kafolat majburiyatlari chop etish

Mijozga mexanizmning ishlashga kafolat muddati 3 yilni tashkil qiladi, bu muddat sotib olishdan boshlab hisoblanadi. Dilerlarga kafolat muddatini o'zgartirish huquqi beriladi.
