Ограждения дорожные односторонние со стойкой СДГ (130–300 кДж)

Дорожное удерживающее боковое ограждение высотой 0,75 м. Предназначено для предотвращения съезда транспортного средства с земляного полотна дороги, наезда на массивные препятствия и сооружения, расположенные на обочине и в полосе отвода дороги.
Зона применения:
Транспортная инфраструктура
Автомагистрали, федеральные и региональные дороги.
Обочины автомобильных дорог
Ограждения ставят на обочинах, чтобы не допустить съезда автомобиля с дороги и удара о опасные объекты за ее пределами.
Тоннели
В тоннелях ограждения размещают вдоль стен: это защищает автомобили от ударов о жесткие поверхности и снижает риск аварий.
Участки рядом с инженерными сооружениями и объектами инфраструктуры
Ограждения устанавливают вблизи опор ЛЭП, мачт освещения, водопропускных труб и других элементов, столкновение с которыми особенно опасно.
Горные и извилистые участки дорог
На серпантинах и крутых поворотах ограждения удерживают автомобиль при потере управления на уклоне или в повороте.
Преимущества
Полный цикл производства
Конструкции дорожного ограждения изготавливаются на собственных производственных площадках концерна DoorHan согласно техническим условиям предприятия.
Антикоррозийное покрытие
Горячий цинк, толщина покрытия в соответствиии с ГОСТ 9.307 не менее 80 мкм.
Эффективное гашение энергии удара
Конструкция рассчитана так, чтобы плавно поглотить кинетическую энергию при столкновении. Это снижает тяжесть последствий ДТП: автомобиль останавливается, а не отбрасывает резко в сторону.
Простота обслуживания
Унифицированные соединения позволяют быстро заменить поврежденную секцию, не демонтируя всю конструкцию.
Дополнительные функции
Помимо основной задачи, такие ограждения могут ограничивать несанкционированный выход пешеходов на проезжую часть, а также препятствовать выходу на дорогу диких животных или домашнего скота.
Полный цикл производства
Конструкции дорожного ограждения изготавливаются на собственных производственных площадках концерна DoorHan согласно техническим условиям предприятия.
Антикоррозийное покрытие
Горячий цинк, толщина покрытия в соответствиии с ГОСТ 9.307 не менее 80 мкм.
Эффективное гашение энергии удара
Конструкция рассчитана так, чтобы плавно поглотить кинетическую энергию при столкновении. Это снижает тяжесть последствий ДТП: автомобиль останавливается, а не отбрасывает резко в сторону.
Простота обслуживания
Унифицированные соединения позволяют быстро заменить поврежденную секцию, не демонтируя всю конструкцию.
Дополнительные функции
Помимо основной задачи, такие ограждения могут ограничивать несанкционированный выход пешеходов на проезжую часть, а также препятствовать выходу на дорогу диких животных или домашнего скота.
Комплектация
Базовая комплектация
Стойки дорожного барьерного ограждения — это вертикальные элементы конструкции, которые служат опорой для остальных частей ограждения (балок, консолей).

Стойки дорожного барьерного ограждения — это вертикальные элементы конструкции, которые служат опорой для остальных частей ограждения (балок, консолей).

Балки в дорожном барьерном ограждении — это продольные металлические элементы, которые берут на себя главную задачу: принять удар, если машина зацепит ограждение, распределить эту нагрузку и передать ее дальше — на стойки и другие части конструкции.

Балки в дорожном барьерном ограждении — это продольные металлические элементы, которые берут на себя главную задачу: принять удар, если машина зацепит ограждение, распределить эту нагрузку и передать ее дальше — на стойки и другие части конструкции.

Консоли — это промежуточные металлические детали. Они соединяют две основные части — секцию балки и стойку.

Консоли — это промежуточные металлические детали. Они соединяют две основные части — секцию балки и стойку.

Световозвращатели — это небольшие сигнальные устройства, которые делают ограждение заметным для водителей в темноте, при тумане или в других условиях плохой видимости

Световозвращатели — это небольшие сигнальные устройства, которые делают ограждение заметным для водителей в темноте, при тумане или в других условиях плохой видимости

Метизы — это крепежные изделия, которые используют для сборки и фиксации элементов ограждения (балок, стоек, консолей и др.)

Метизы — это крепежные изделия, которые используют для сборки и фиксации элементов ограждения (балок, стоек, консолей и др.)

Техническое описание
Размеры проема
Конструкция
Технические характеристики
Условия эксплуатации продукции

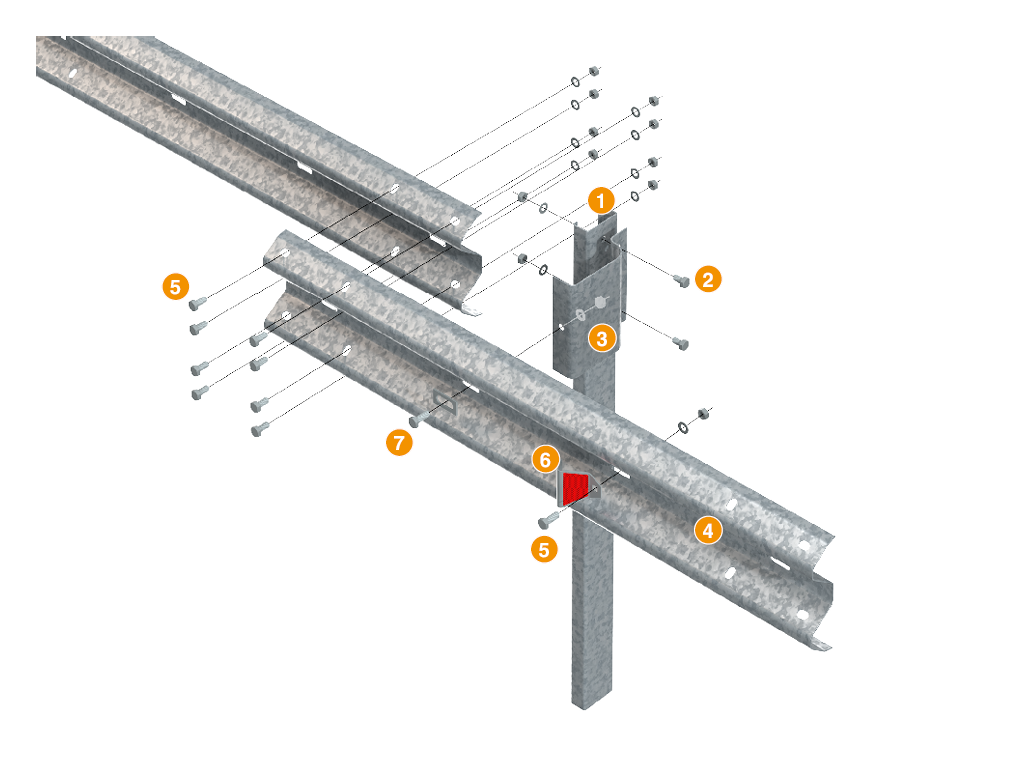

  1. Стойка дорожная (СД.Г)
  2. Болт М16×30 ГОСТ Р ИСО 4017, шайба 16 ГОСТ 1137, гайка М16 ГОСТ ИСО 4032
  3. Консоль-амортизатор нижний (КН)
  4. Секция балки (СБ)
  5. Болт М16×35 ГОСТ 7802, шайба 16 ГОСТ 11371-78, гайка М16 ГОСТ ИСО 4032
  6. Световозвращатель (КД5)
  7. Болт М16×45 ГОСТ 7802, пластина П-1, шайба 16 ГОСТ 11371-78, гайка М16 ГОСТ ИСО 4032

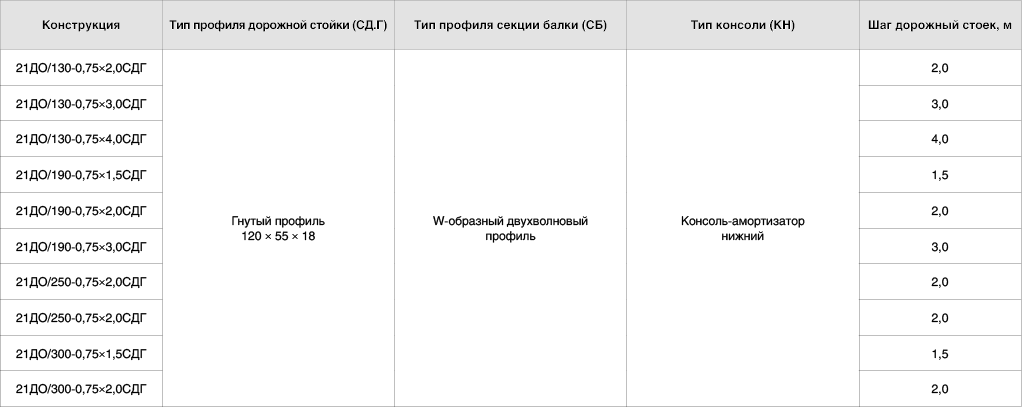

Параметр Значение Примечание
Тип профиля дорожной стойки (СД.Ш) Гнутый профиль 120 × 55 × 18
Тип профиля секции балки (СБ) W-образный двухволновый профиль
Тип консоли (КН) Консоль-амортизатор нижний
Шаг дорожный стоек, м 1,5; 2,0; 3,0; 4,0

Условия эксплуатации дорожного барьерного ограждения предусматривают соблюдение нормативных требований по удерживающей способности и допустимому прогибу, регулярный контроль технического состояния, своевременную замену повреждённых элементов, обеспечение антикоррозийной защиты конструкций и соответствие параметров ограждения проектным и климатическим условиям участка дороги согласно действующим ГОСТам и техническим регламентам.

Установка
Способы монтажа

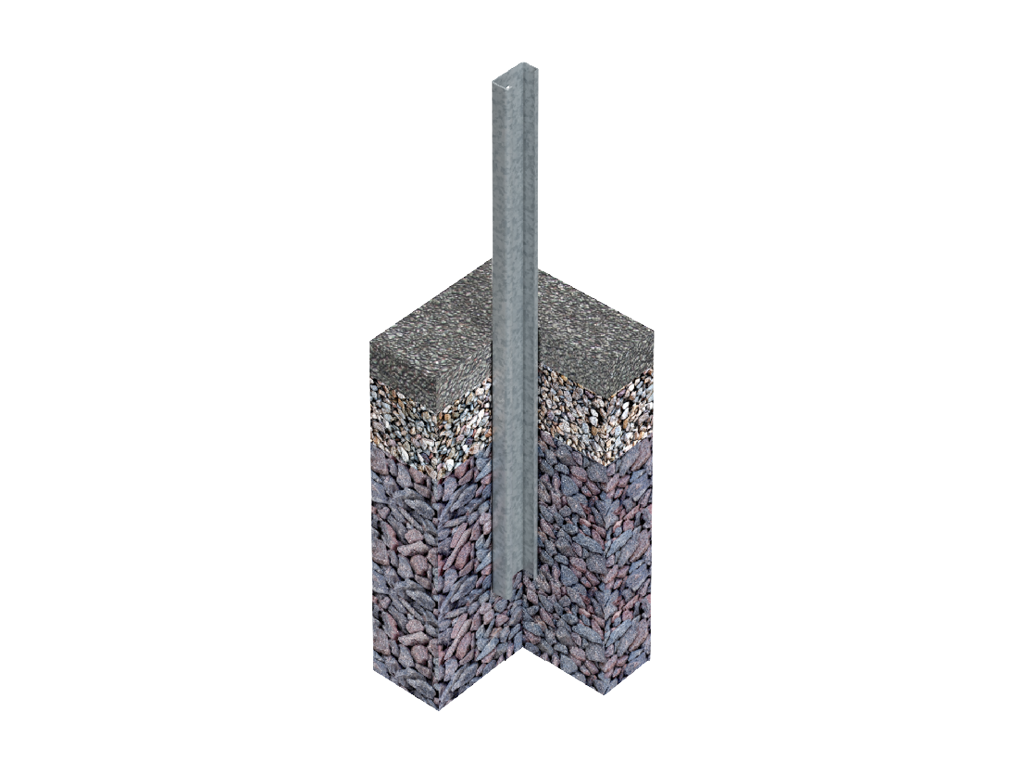

Монтаж дорожного одностороннего барьерного ограждения выполняют путем разбивки оси и мест установки стоек, погружения их в грунт или установки в шурфы с послойным уплотнением засыпки, крепления консолей‑амортизаторов, монтажа секций балки в направлении, противоположном движению, их болтового соединения между собой и со стойками, установки световозвращателей и обустройства начального и конечного участков с отгоном к бровке земляного полотна.
Монтаж дорожного одностороннего барьерного ограждения выполняют путем разбивки оси и мест установки стоек, погружения их в грунт или установки в шурфы с послойным уплотнением засыпки, крепления консолей‑амортизаторов, монтажа секций балки в направлении, противоположном движению, их болтового соединения между собой и со стойками, установки световозвращателей и обустройства начального и конечного участков с отгоном к бровке земляного полотна.
Гарантийные обязательства печать

Покупателю предоставляется гарантия на срок 5 лет с момента ввода конструктива дорожного ограждения в эксплуатацию.

Комплектация
Базовая комплектация
Стойки дорожного барьерного ограждения — это вертикальные элементы конструкции, которые служат опорой для остальных частей ограждения (балок, консолей).

Стойки дорожного барьерного ограждения — это вертикальные элементы конструкции, которые служат опорой для остальных частей ограждения (балок, консолей).

Балки в дорожном барьерном ограждении — это продольные металлические элементы, которые берут на себя главную задачу: принять удар, если машина зацепит ограждение, распределить эту нагрузку и передать ее дальше — на стойки и другие части конструкции.

Балки в дорожном барьерном ограждении — это продольные металлические элементы, которые берут на себя главную задачу: принять удар, если машина зацепит ограждение, распределить эту нагрузку и передать ее дальше — на стойки и другие части конструкции.

Консоли — это промежуточные металлические детали. Они соединяют две основные части — секцию балки и стойку.

Консоли — это промежуточные металлические детали. Они соединяют две основные части — секцию балки и стойку.

Световозвращатели — это небольшие сигнальные устройства, которые делают ограждение заметным для водителей в темноте, при тумане или в других условиях плохой видимости

Световозвращатели — это небольшие сигнальные устройства, которые делают ограждение заметным для водителей в темноте, при тумане или в других условиях плохой видимости

Метизы — это крепежные изделия, которые используют для сборки и фиксации элементов ограждения (балок, стоек, консолей и др.)

Метизы — это крепежные изделия, которые используют для сборки и фиксации элементов ограждения (балок, стоек, консолей и др.)

Техническое описание
Конструкция
  1. Стойка дорожная (СД.Г)
  2. Болт М16×30 ГОСТ Р ИСО 4017, шайба 16 ГОСТ 1137, гайка М16 ГОСТ ИСО 4032
  3. Консоль-амортизатор нижний (КН)
  4. Секция балки (СБ)
  5. Болт М16×35 ГОСТ 7802, шайба 16 ГОСТ 11371-78, гайка М16 ГОСТ ИСО 4032
  6. Световозвращатель (КД5)
  7. Болт М16×45 ГОСТ 7802, пластина П-1, шайба 16 ГОСТ 11371-78, гайка М16 ГОСТ ИСО 4032
Технические характеристики
Параметр Значение Примечание
Тип профиля дорожной стойки (СД.Ш) Гнутый профиль 120 × 55 × 18
Тип профиля секции балки (СБ) W-образный двухволновый профиль
Тип консоли (КН) Консоль-амортизатор нижний
Шаг дорожный стоек, м 1,5; 2,0; 3,0; 4,0
Условия эксплуатации продукции

Условия эксплуатации дорожного барьерного ограждения предусматривают соблюдение нормативных требований по удерживающей способности и допустимому прогибу, регулярный контроль технического состояния, своевременную замену повреждённых элементов, обеспечение антикоррозийной защиты конструкций и соответствие параметров ограждения проектным и климатическим условиям участка дороги согласно действующим ГОСТам и техническим регламентам.

Установка
Способы монтажа
Монтаж дорожного одностороннего барьерного ограждения выполняют путем разбивки оси и мест установки стоек, погружения их в грунт или установки в шурфы с послойным уплотнением засыпки, крепления консолей‑амортизаторов, монтажа секций балки в направлении, противоположном движению, их болтового соединения между собой и со стойками, установки световозвращателей и обустройства начального и конечного участков с отгоном к бровке земляного полотна.
Монтаж дорожного одностороннего барьерного ограждения выполняют путем разбивки оси и мест установки стоек, погружения их в грунт или установки в шурфы с послойным уплотнением засыпки, крепления консолей‑амортизаторов, монтажа секций балки в направлении, противоположном движению, их болтового соединения между собой и со стойками, установки световозвращателей и обустройства начального и конечного участков с отгоном к бровке земляного полотна.
Гарантийные обязательства

Покупателю предоставляется гарантия на срок 5 лет с момента ввода конструктива дорожного ограждения в эксплуатацию.
