Промышленная Холодильная Дверь DoorHan IDH1: Герметичность и Надежность для Вашего Холода

Сохранение стабильного температурного режима — ключевая задача для любого холодильного или морозильного склада. Любые неконтролируемые теплопритоки приводят к повышению энергопотребления, образованию наледи на оборудовании и, самое главное, к риску порчи дорогостоящей продукции. Дверной проем является самым уязвимым местом в контуре охлаждаемого помещения. Именно поэтому к выбору холодильной двери следует подходить с особой ответственностью. Промышленная одностворчатая распашная дверь DoorHan серии IDH1 — это специализированное инженерное решение, созданное для обеспечения максимальной герметичности, минимизации теплопотерь и надежной работы в суровых условиях низких температур.

Конструкция, Сохраняющая Холод

Холодильная дверь IDH1 кардинально отличается от обычных промышленных дверей. Каждый ее элемент спроектирован для решения одной задачи — эффективной термоизоляции.

Толстое Полотно из Сэндвич-панелей: Основа двери — это массивное полотно толщиной 80 мм (для среднетемпературных камер) или 100/120 мм (для низкотемпературных морозильных камер). Оно состоит из листов оцинкованной стали (опционально — из нержавеющей стали для пищевых производств) и толстого слоя пенополиуретана (PUR) высокой плотности. Такая толщина и плотность наполнителя обеспечивают крайне низкий коэффициент теплопроводности.
Двойной Контур Уплотнения: По всему периметру полотна устанавливается два контура эластичного, морозостойкого резинового уплотнителя. При закрытии двери уплотнители плотно прижимаются к раме, создавая надежный герметичный барьер, который исключает проникновение теплого и влажного воздуха в камеру.
Рама с Терморазрывом: Это критически важный элемент для низкотемпературных дверей. Рама изготавливается из специального многокамерного ПВХ-профиля или металлического профиля с полиамидной вставкой. Этот "терморазрыв" разделяет внешнюю ("теплую") и внутреннюю ("холодную") части рамы, предотвращая ее промерзание и образование конденсата и наледи с наружной стороны проема.
ПЭН-обогрев (для низкотемпературных версий): В раму и/или порог дверей, предназначенных для морозильных камер (с температурой ниже 0°C), встраивается греющий кабель (ПЭН). Он предотвращает примерзание резинового уплотнителя к раме, гарантируя легкое открытие двери в любой момент.
Надежная Европейская Фурнитура: Учитывая большой вес полотна, дверь оснащается мощными подъемными петлями. При закрывании такие петли не только поворачивают, но и слегка "приподнимают-опускают" полотно, обеспечивая его идеальный прижим к раме и порогу. Прочный замок надежно фиксирует дверь в закрытом положении. Опционально устанавливается система аварийного выхода, позволяющая открыть дверь изнутри, даже если она заперта снаружи.

Области Применения

Двери DoorHan IDH1 предназначены для установки в:

Среднетемпературных холодильных камерах (0...+10°C) на складах, в магазинах, на пищевых производствах.
Низкотемпературных морозильных камерах (до -18...-25°C) для хранения замороженных продуктов.
Камерах шоковой заморозки.
В любых помещениях, где требуется строгий контроль температуры и влажности.

Выбор профессиональной холодильной двери DoorHan IDH1 — это не просто покупка двери, а инвестиция в энергоэффективность вашего предприятия, сохранность продукции и бесперебойность технологических процессов.

Зона применения:

Пищевые производства

Кафе, бары, рестораны

Предприятия пищевого ретейла

Заказать с монтажом

Преимущества

Ремонтопригодность

Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.

Минимизация монтажных работ

Обогрев нижней кромки полотна двери исключает бетонные работы.

Коррозионная стойкость

Применение алюминиевых профилей в конструкциях рамы и полотна уменьшает их вес и повышает коррозионную стойкость.

Точная регулировка

Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.

Противопожарные свойства

Использование промышленных PIR-панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.

Ремонтопригодность

Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.

Минимизация монтажных работ

Обогрев нижней кромки полотна двери исключает бетонные работы.

Коррозионная стойкость

Точная регулировка

Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.

Противопожарные свойства

Дизайн

Поверхность стальной сэндвич-панели

Цвета

Гладкая

RAL 9003 белый (полотно)

RAL 9006 серебристый (каркас полотна и рама)

Комплектация

Базовая комплектация

Дополнительная комплектация

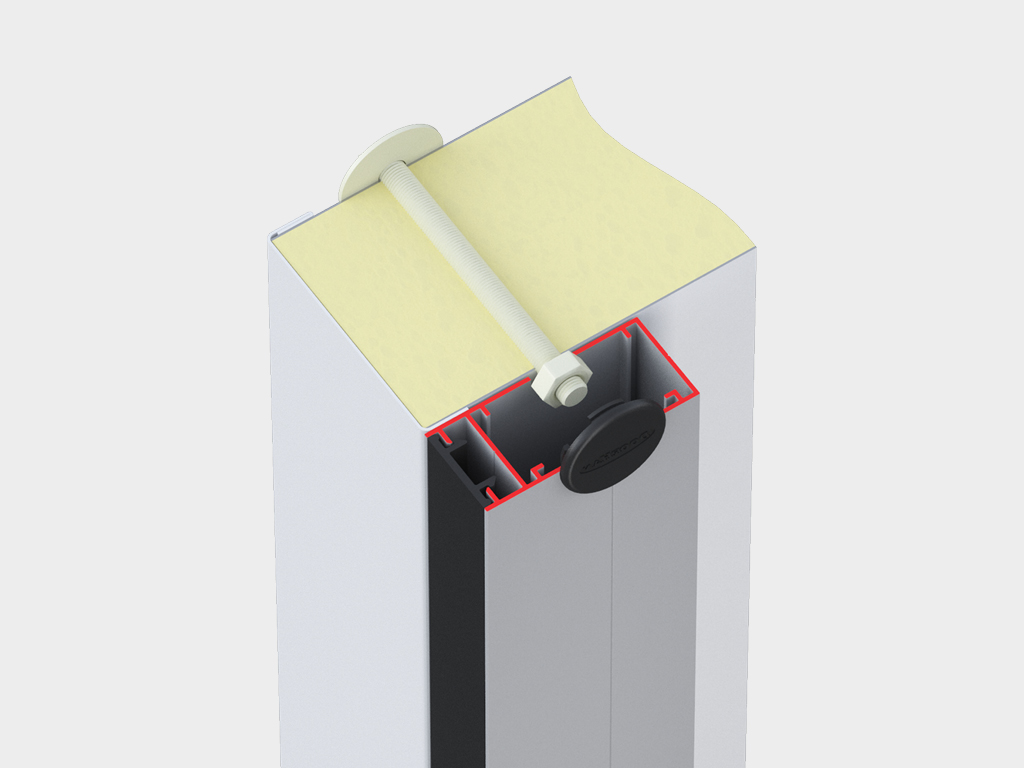

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.

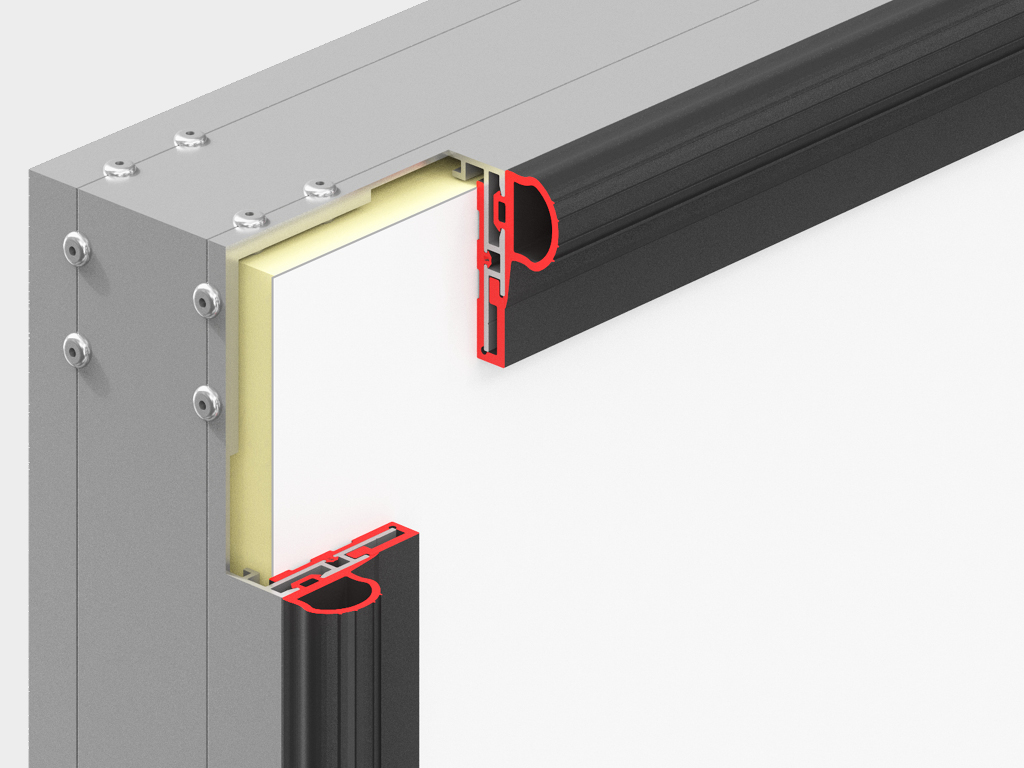

Уплотнитель периметра полотна двери.

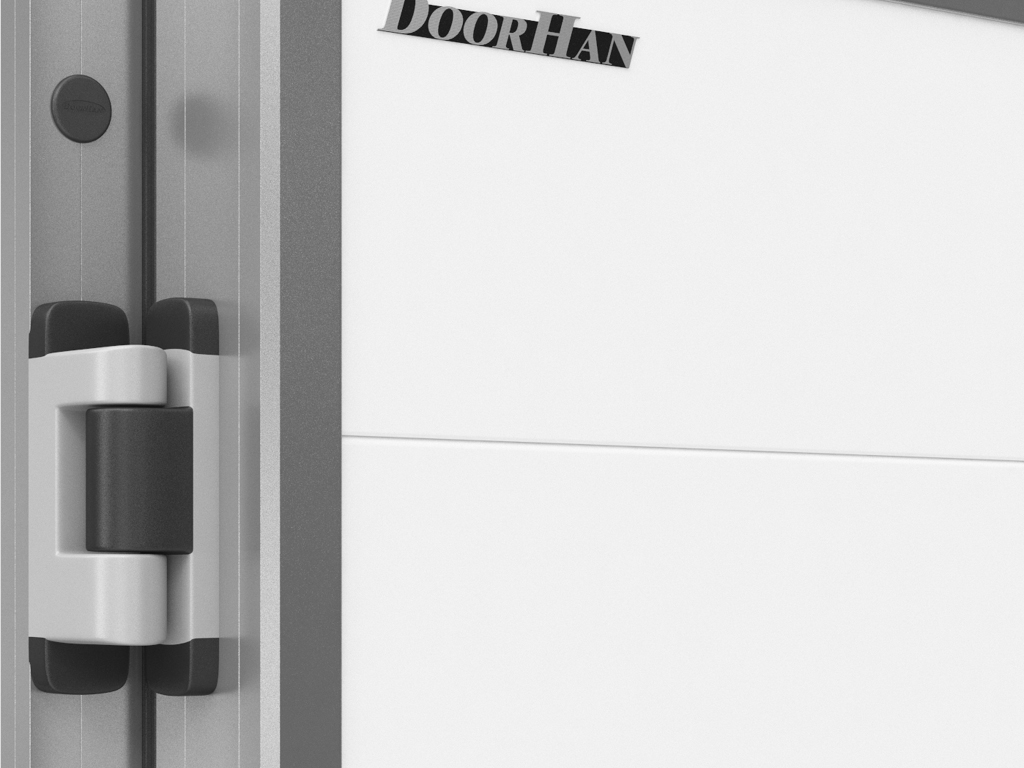

Комплект подъемных петель, регулируемых в трех плоскостях.

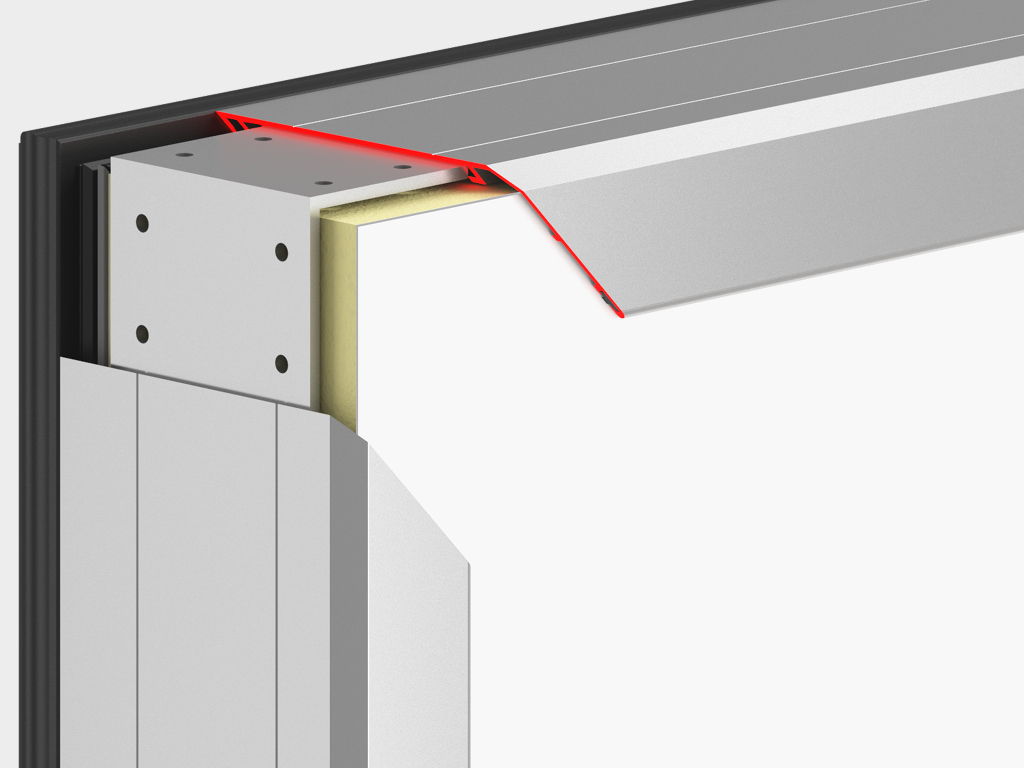

Комплект теплоизоляционных панелей в алюминиевом каркасе.

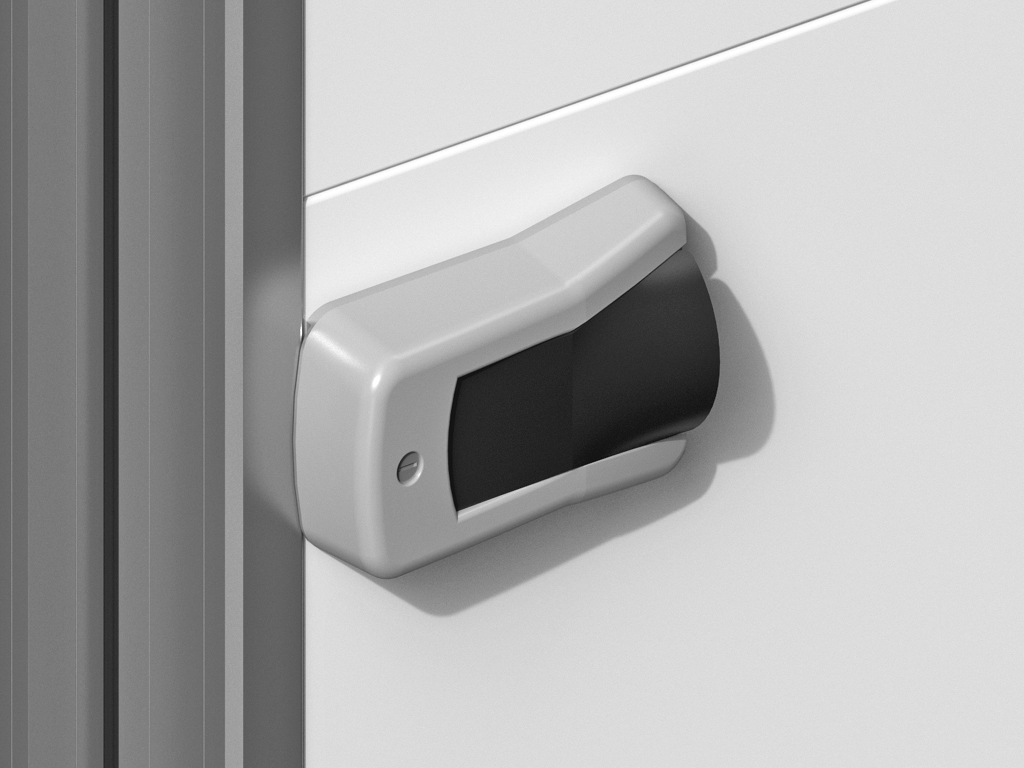

Ручка с замком и системой аварийного выхода.

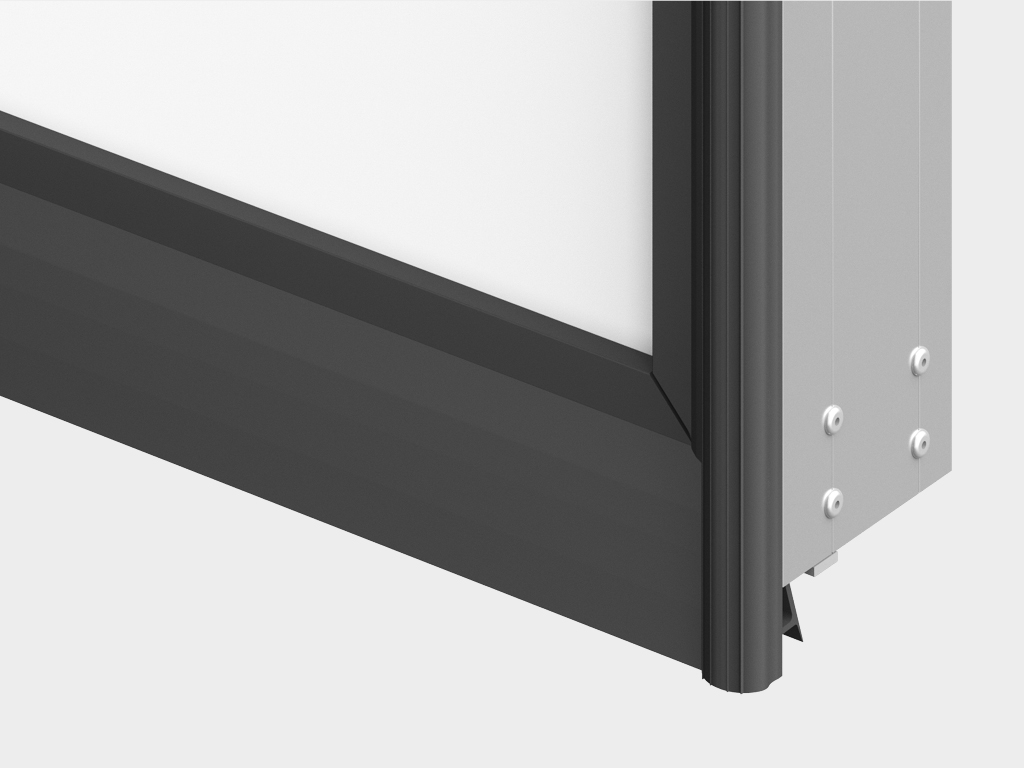

Нижний уплотнитель.

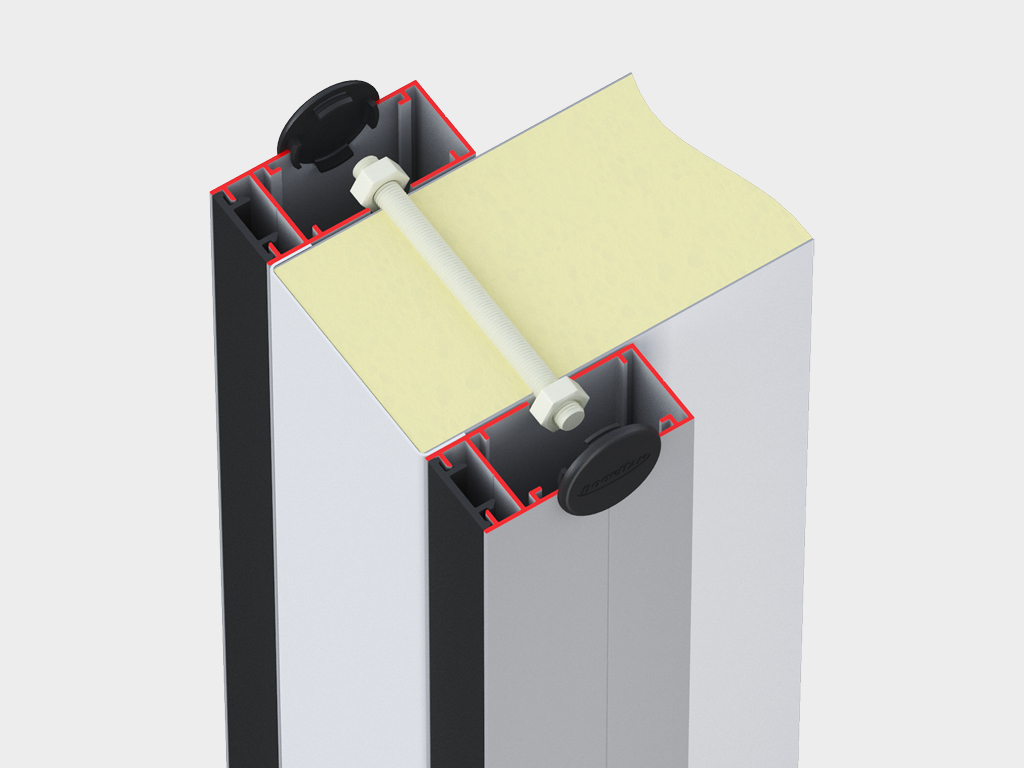

Внутренняя алюминиевая рама для обеспечения жесткости проема.

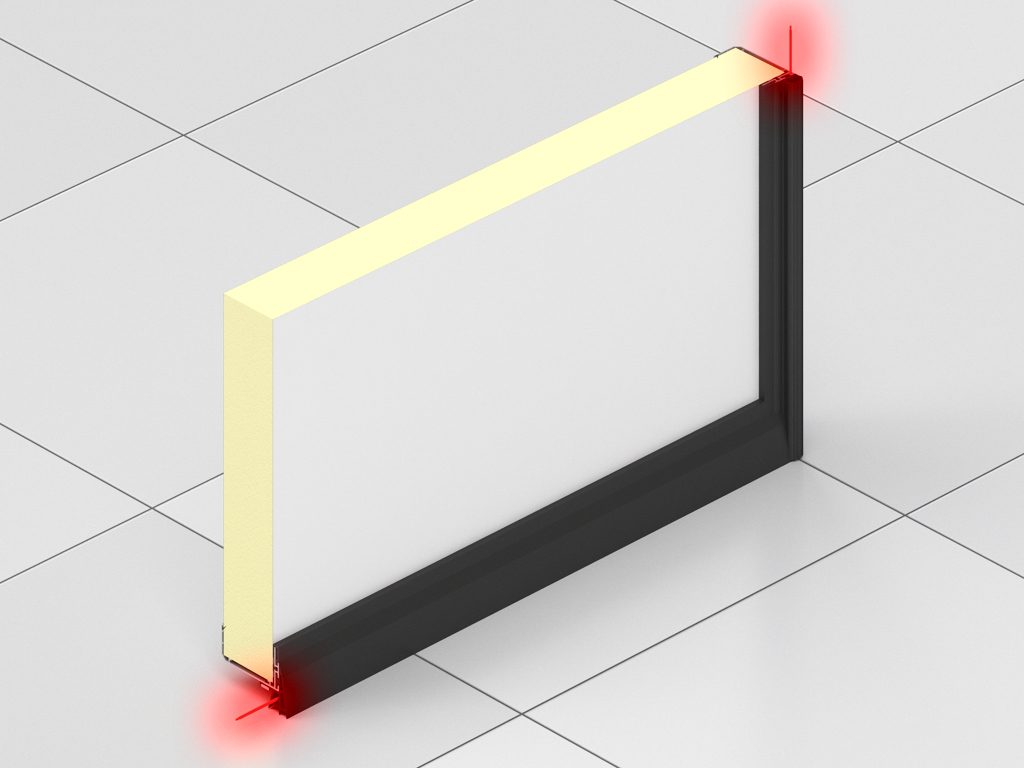

Обогрев полотна двери.

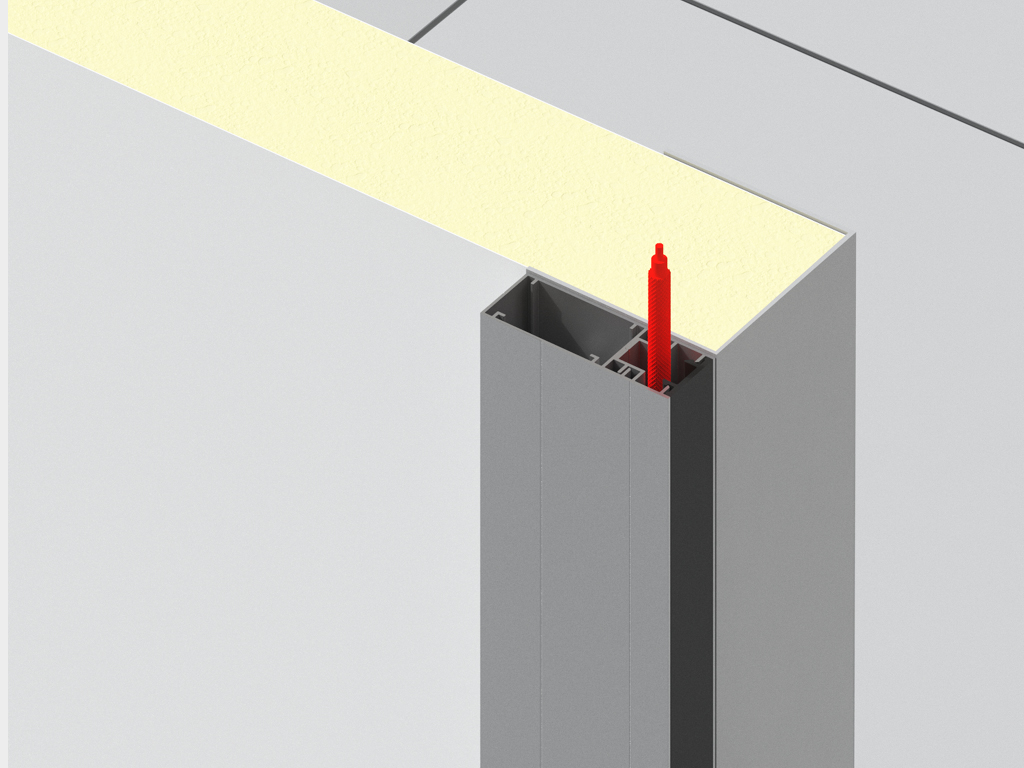

Обогрев периметра рамы для низкотемпературных дверей.

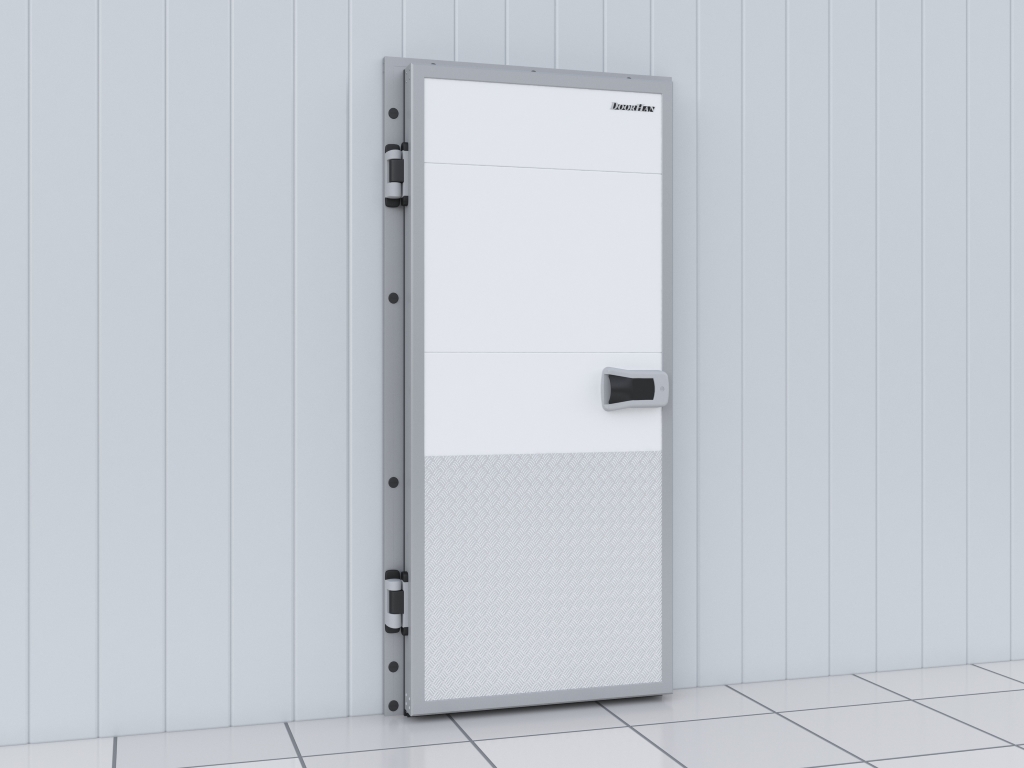

Защитный бампер.

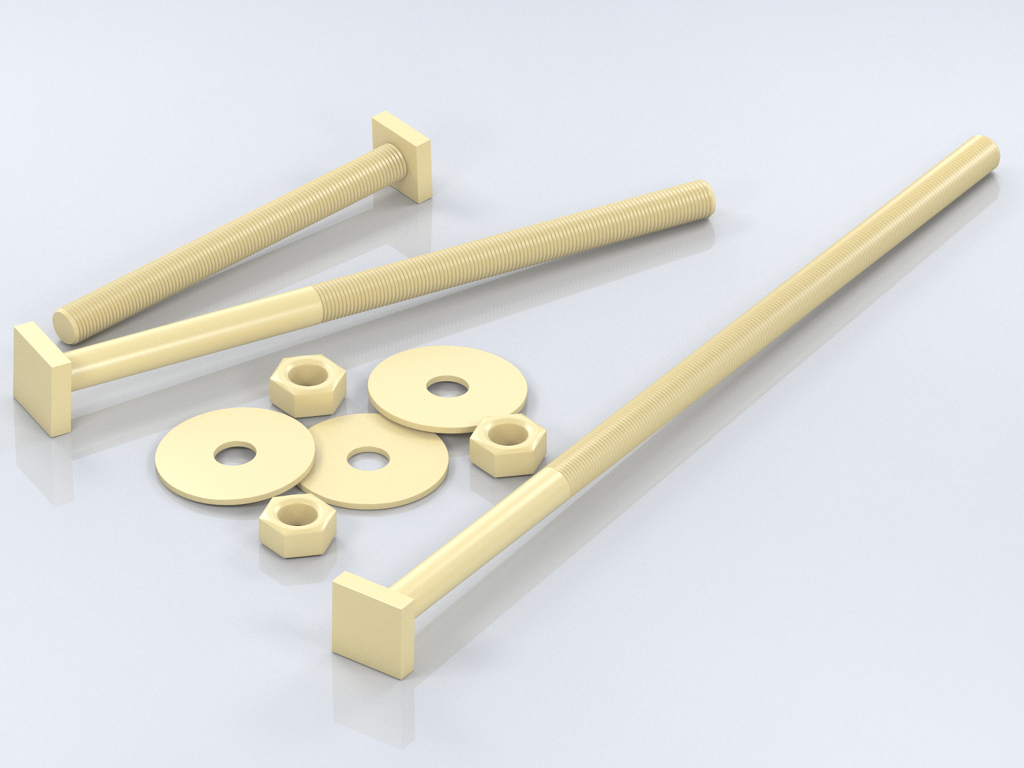

Термокрепеж для монтажа на сэндвич-панели.

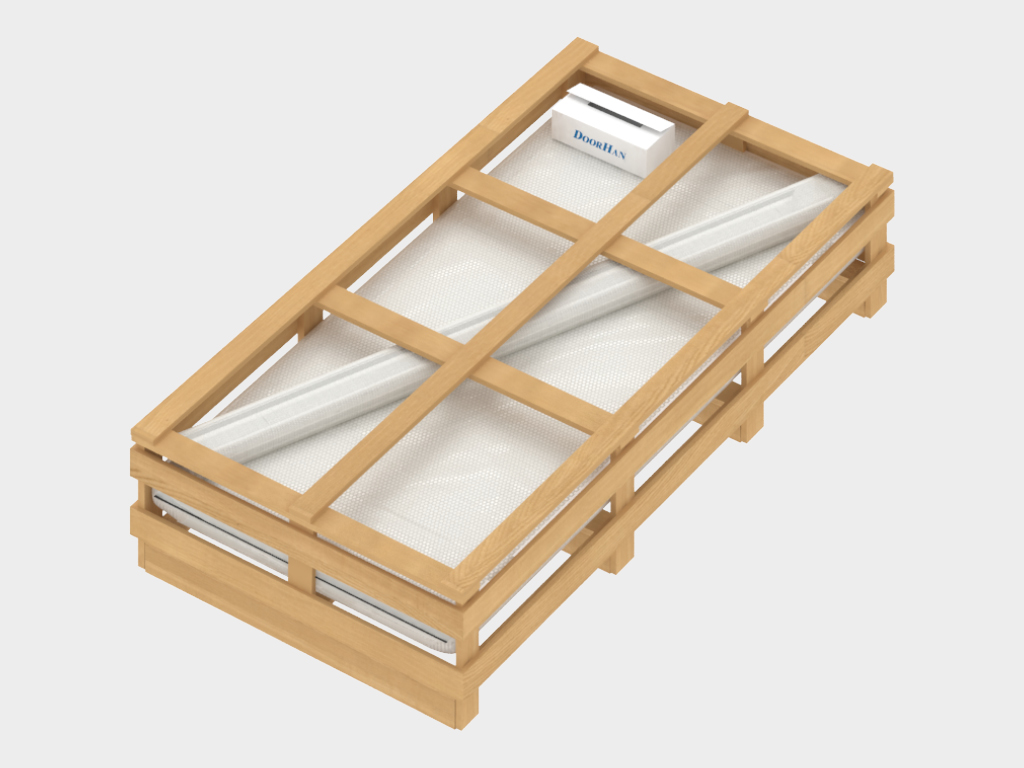

Дополнительная упаковка — деревянная обрешетка.

Техническое описание

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

600–1 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 или 120

Притолока, мм

От 65

Пристенки, мм

От 80

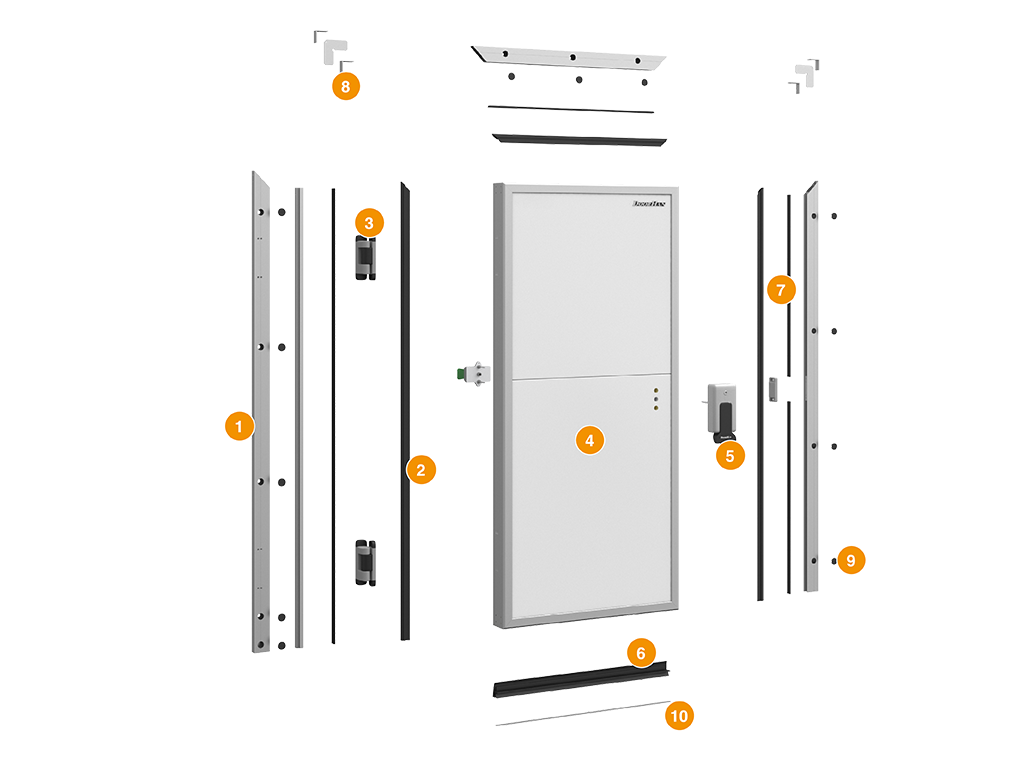

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель, регулируемых в трех плоскостях
Дверное полотно в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Пластиковая крышка кабель-канала рамы
Уголки для сборки рамы

Среднетемпературное исполнение.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От +6 до -5
Температурный режим перед дверью, ° С	От +35 до 0
Влажность, %	До 100

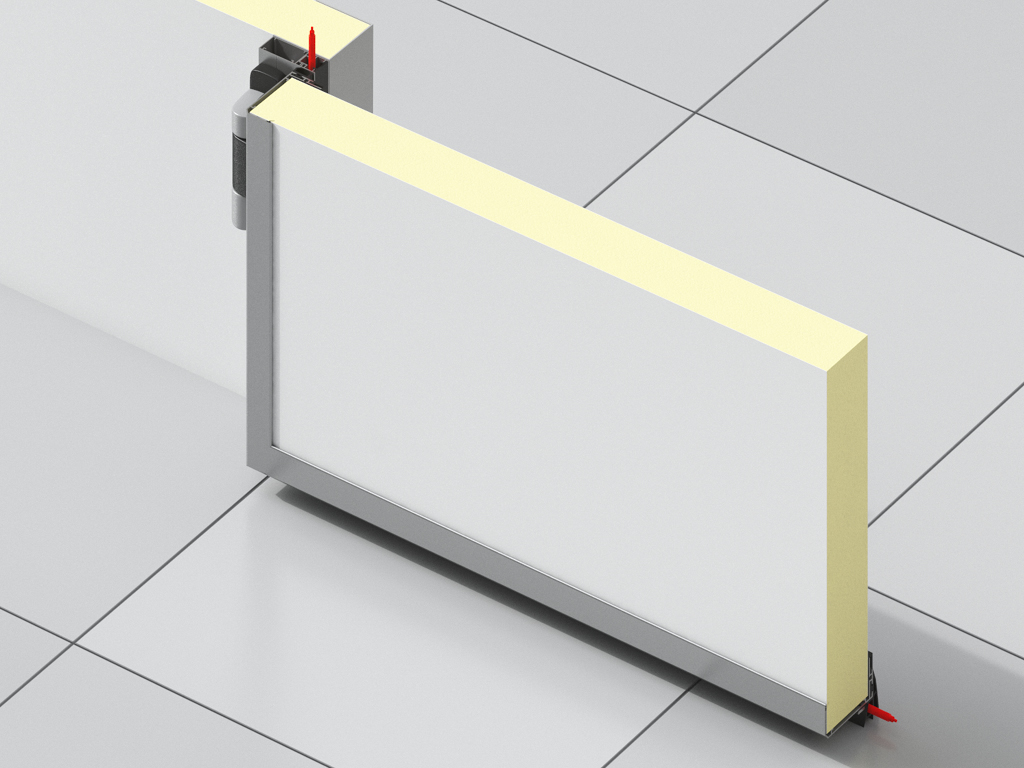

Низкотемпературное исполнение, панель 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От -5 до -18
Температурный режим перед дверью, ° С	От +35 до -18
Влажность, %	До 100

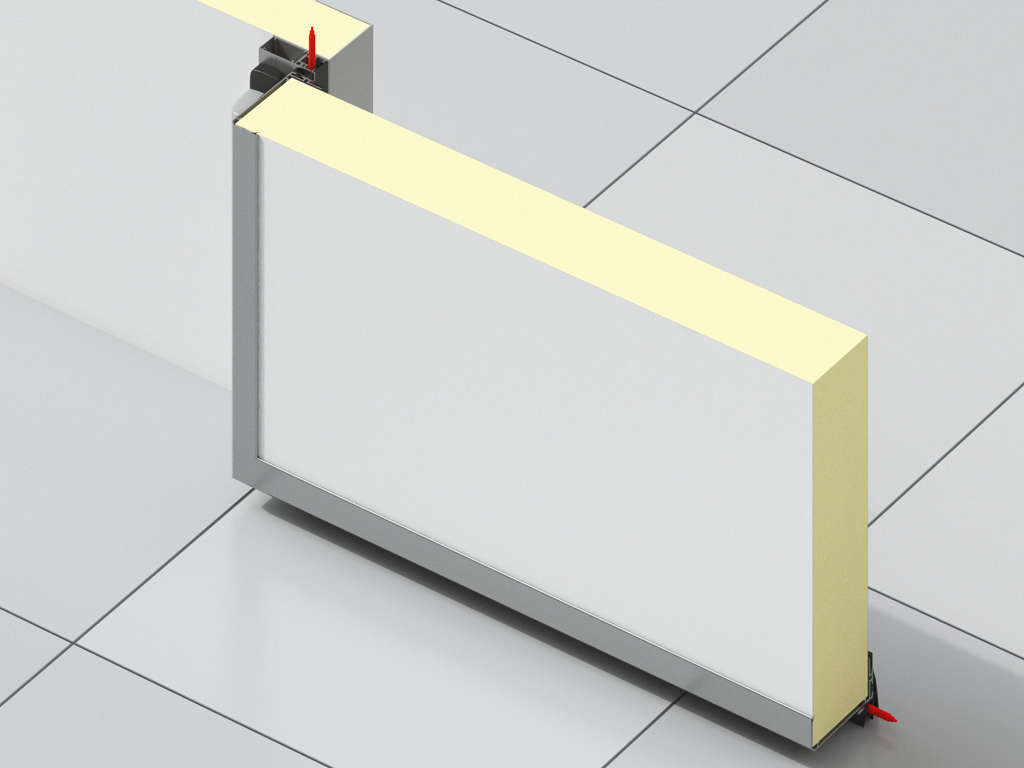

Низкотемпературное исполнение, панель 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -18 до -27
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -27 до -35
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	Эксцентриковые подъемные
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	Ручка с запиранием на ключ с системой «антипаника»	Обеспечивает аварийное открывание изнутри
Коррозионная стойкость	Высокая устойчивость к коррозии

Для обеспечения надежной и бесперебойной работы распашных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.

Ручное открывание и закрывание дверей должно производиться только с помощью ручки.

Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.

Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.

Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопластовые уголки, пузырчатая пленка, стретч-пленка
Длина, мм	Высота проема (Н) + 50
Ширина, мм	Ширина проема (В) + 50
Высота, мм	450 (для полотна толщиной 80 мм) и 500 (для полотна толщиной 120 мм)

Упаковка в дерево	Характеристики упаковки
Описание	Дополнительная опция. При заказе дверь, упакованная в пузырчатую пленку, упаковывается в деревянную тару
Ширина, мм	Высота проема (Н) + 300
Длина, мм	Ширина проема (В) + 300
Высота, мм	700 (для полотна толщиной 80 мм) и 750 (для полотна толщиной 120 мм)

Дополнительное описание печать

Распашные промышленные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя все изделие.

Установка

Способы монтажа

Подготовка строительного объекта

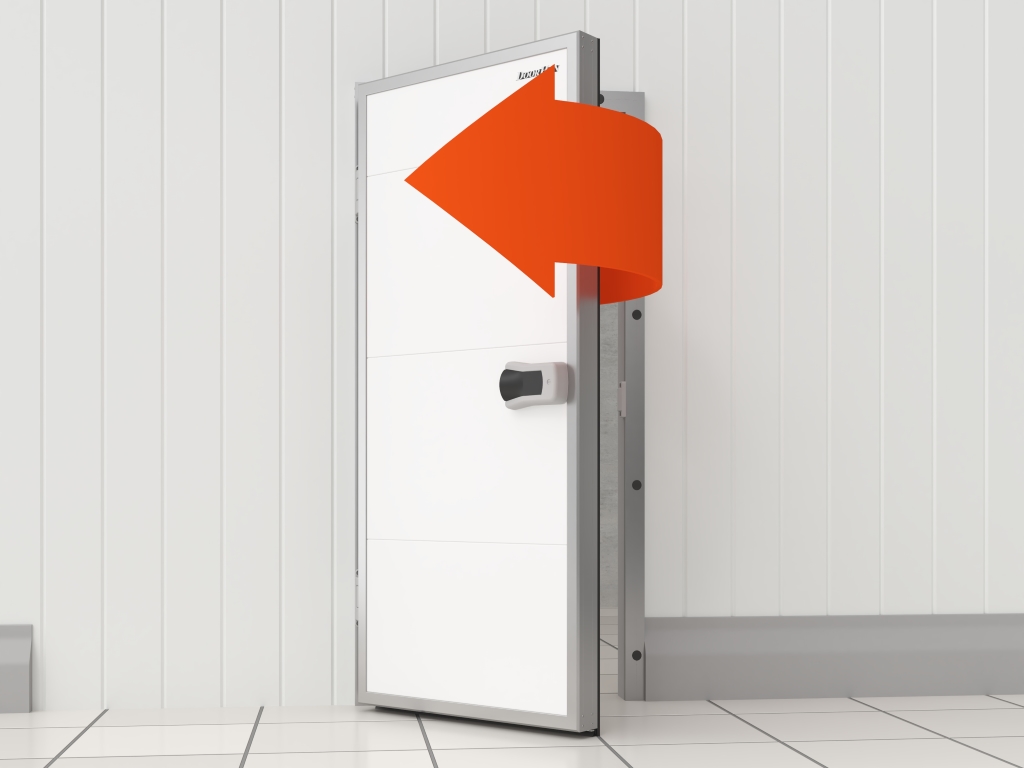

Накладной монтаж снаружи помещения с расположением петель слева.

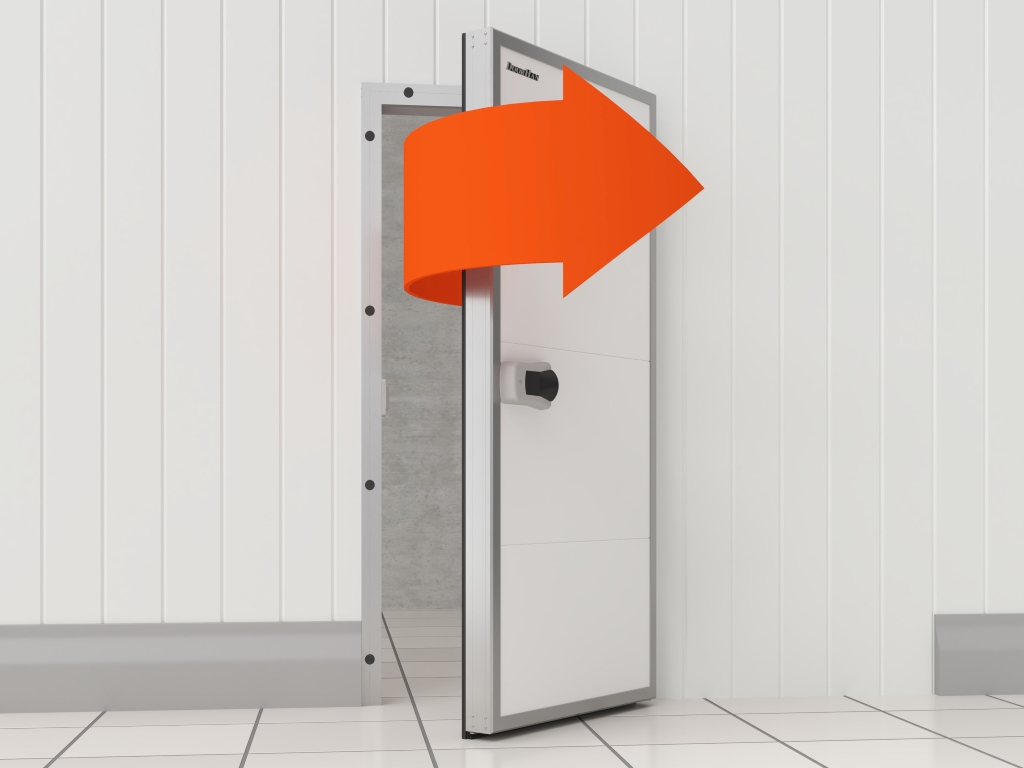

Накладной монтаж снаружи помещения с расположением петель справа.

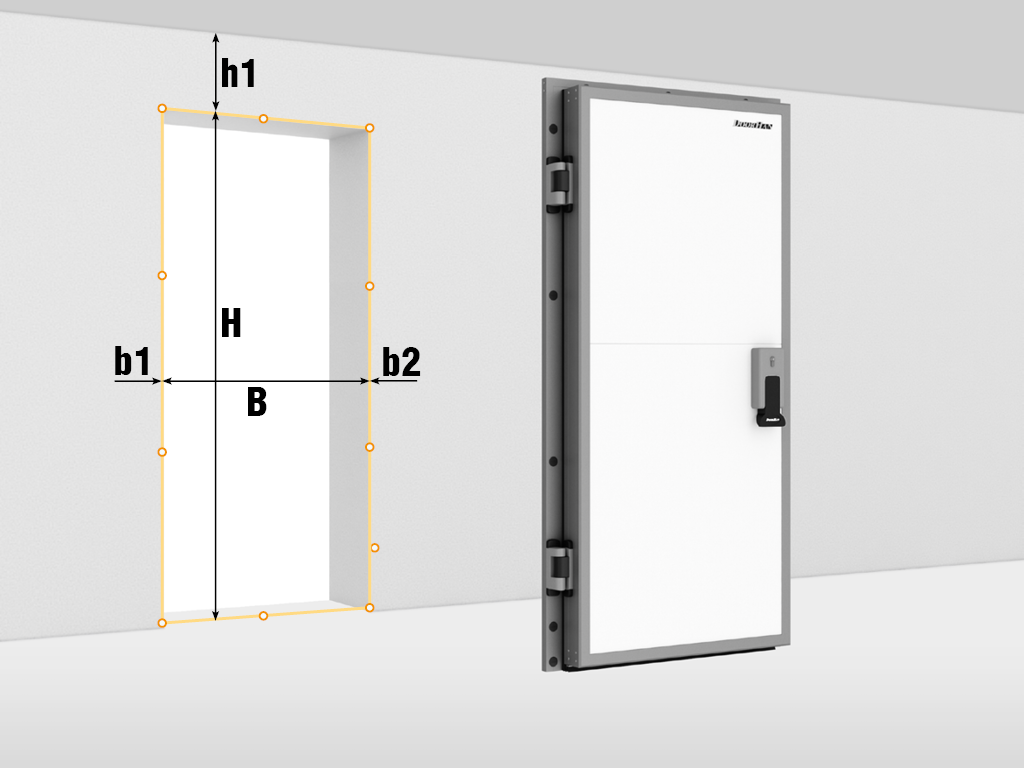

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Инструкция по монтажу «Промышленные распашные двери IDH1-1 для охлаждаемых помещений»

PDF

Сервисная книжка «Дверь промышленная распашная для охлаждаемых помещений»

PDF

Паспорт «Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1»

PDF

Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям

PDF

Добровольная сертификация продукции. Сертификат соответствия

PDF

Технический паспорт. Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1

PDF

Схема установки промышленных распашных дверей для охлаждаемых помещений

PDF

Варианты крепления промышленной распашной двери к стене

PDF

Комплектация промышленной распашной двери для охлаждаемых помещений

PDF

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности изделия «Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Новинки

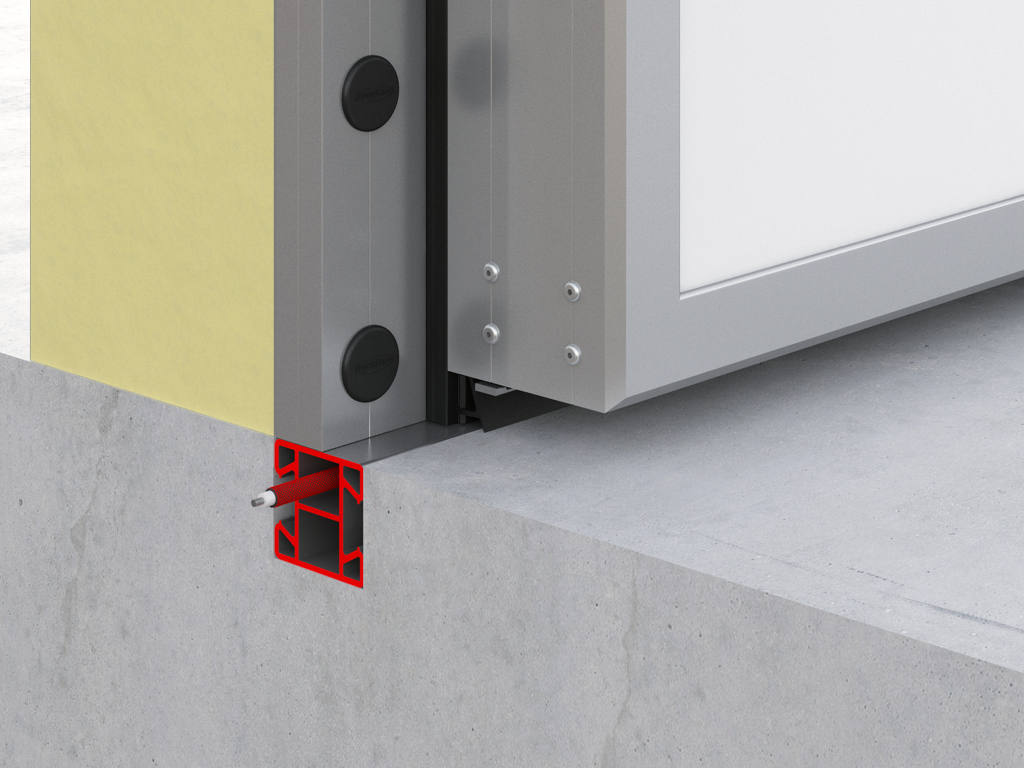

Обогрев утапливаемого порога предотвращает промерзание двери даже при самых низких температурах.

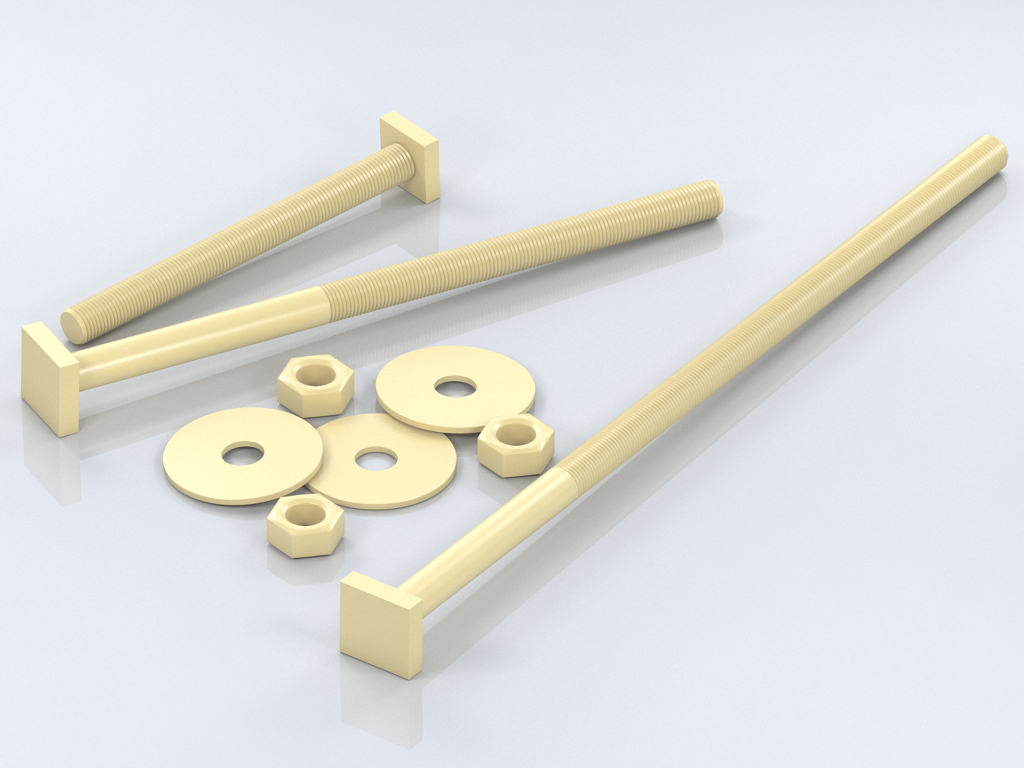

Новые виды термокрепежа позволяют смонтировать двери на сэндвич-панель толщиной до 220 мм.
