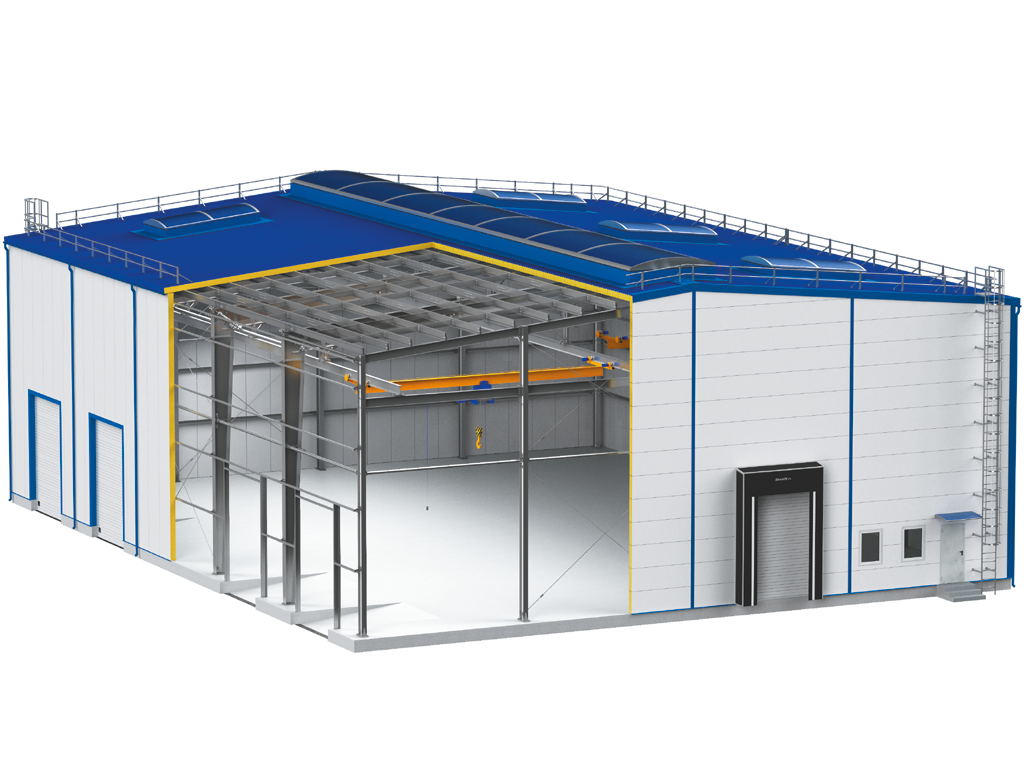

Каркасные здания рамного типа с двухскатной кровлей

Когда речь идет о строительстве зданий классической архитектуры — от ангаров и складов до сельскохозяйственных комплексов и торговых павильонов — двускатная кровля является самым практичным и проверенным временем решением. Концерн DoorHan представляет каркасные здания рамного типа под двускатную кровлю. Это комплексное, готовое к сборке решение, в основе которого лежит мощный каркас из двутавровых балок, позволяющий быстро и эффективно возводить надежные и долговечные здания с пролетами до 24 метров.

Фундаментальная прочность: каркас на двутаврах. В отличие от ферменных конструкций, использование сварных двутавровых балок в качестве несущих элементов (колонн и ригелей) дает свои преимущества:

Максимальная несущая способность: Двутавровая балка обладает колоссальной прочностью и способна выдерживать очень высокие нагрузки. Это делает такие каркасы идеальным решением для зданий, где планируется установка тяжелого подвесного оборудования, например, кран-балок.
Простота и скорость монтажа: Рамная конструкция состоит из меньшего количества крупных элементов по сравнению с ферменной, что может ускорить процесс сборки на строительной площадке.

Надежность, заложенная на производстве. Мы гарантируем высочайшее качество и долговечность наших зданий. Все элементы каркаса изготавливаются из высококачественной стали и проходят двойную антикоррозийную обработку: сначала дробеструйную очистку для идеальной адгезии, а затем покрываются прочной порошковой краской. Все соединения выполняются на высокопрочных болтах, что исключает сварку на объекте и позволяет вести монтаж в любую погоду.

Комплексный подход от одного производителя. Заказывая здание у нас, вы получаете не просто металлокаркас, а полностью укомплектованный объект. В комплект поставки входят стеновые и кровельные сэндвич-панели нашего собственного производства, а также все необходимые доборные и крепежные элементы. Но главное — мы можем сразу укомплектовать ваше будущее здание всем необходимым оборудованием DoorHan: промышленными воротами, дверьми, перегрузочными доками и т.д. Это гарантирует 100% совместимость всех элементов и избавляет вас от необходимости работать с десятками разных поставщиков. Выбирая каркасные здания рамного типа от DoorHan, вы выбираете классическую надежность, усиленную современными технологиями и комплексным подходом.

Зона применения:

Промышленность

Производственные цеха, складские комплексы, логистические терминалы, административно-бытовые комплексы

Коммерческая недвижимость

Торгово-развлекательные центры, магазины и гипермаркеты, автосалоны, выставочные павильоны, офисные помещения

Сельское хозяйство

Ангары для хранения техники, скотоводческие комплексы, птицефабрики, овощехранилища

Социальная инфраструктура

Образовательные учреждения, спортивные комплексы, медицинские центры, жилые дома

Здания спортивного назначения

Торговые павильоны

Заказать с монтажом

Преимущества

Высокая скорость производства и монтажа

Обеспечивается применением элементов максимальной унификации и высокой заводской готовности.

Комплексная поставка

Широкий ассортимент продукции DoorHan позволяет укомплектовать любой строительный объект всем необходимым оборудованием (воротами, техническими и холодильными дверями, перегрузочным оборудованием, витражными конструкциями и т. д.).

Снижение строительного объема здания

Особая конфигурации ригеля покрытия позволяет значительно уменьшить строительный объем здания.

Уменьшение эксплуатационных затрат

Продуманная технология строительства и применение энергоэффективных материалов позволяют значительно сократить расходы на обогрев, вентиляцию и кондиционирование помещений.

Компактность при перевозке

Унифицированная форма и размеры сечений элементов рамного каркаса обеспечивают максимальное заполнение транспортного объема и соблюдение требований к массе груза.

Высокая скорость производства и монтажа

Обеспечивается применением элементов максимальной унификации и высокой заводской готовности.

Комплексная поставка

Снижение строительного объема здания

Особая конфигурации ригеля покрытия позволяет значительно уменьшить строительный объем здания.

Уменьшение эксплуатационных затрат

Компактность при перевозке

Дизайн

ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЯ

ВИД ПРОФИЛЯ СЭНДВИЧ-ПАНЕЛЕЙ

ВИД ЗАМКА СЭНДВИЧ-ПАНЕЛЕЙ

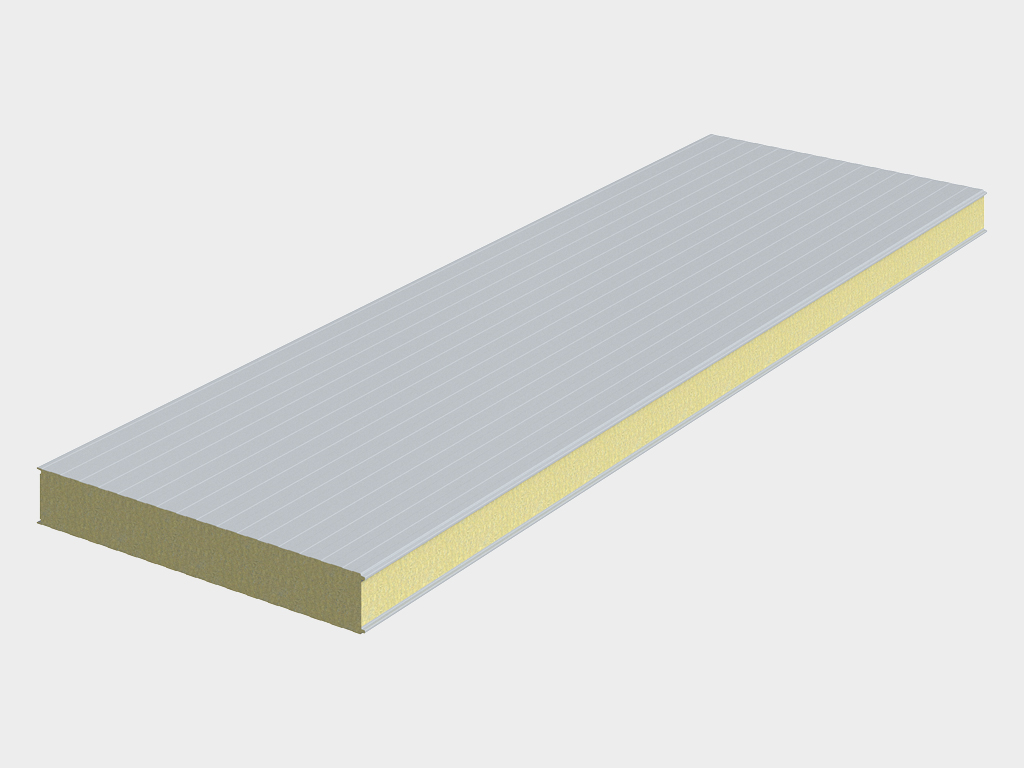

Стеновые сэндвич-панели

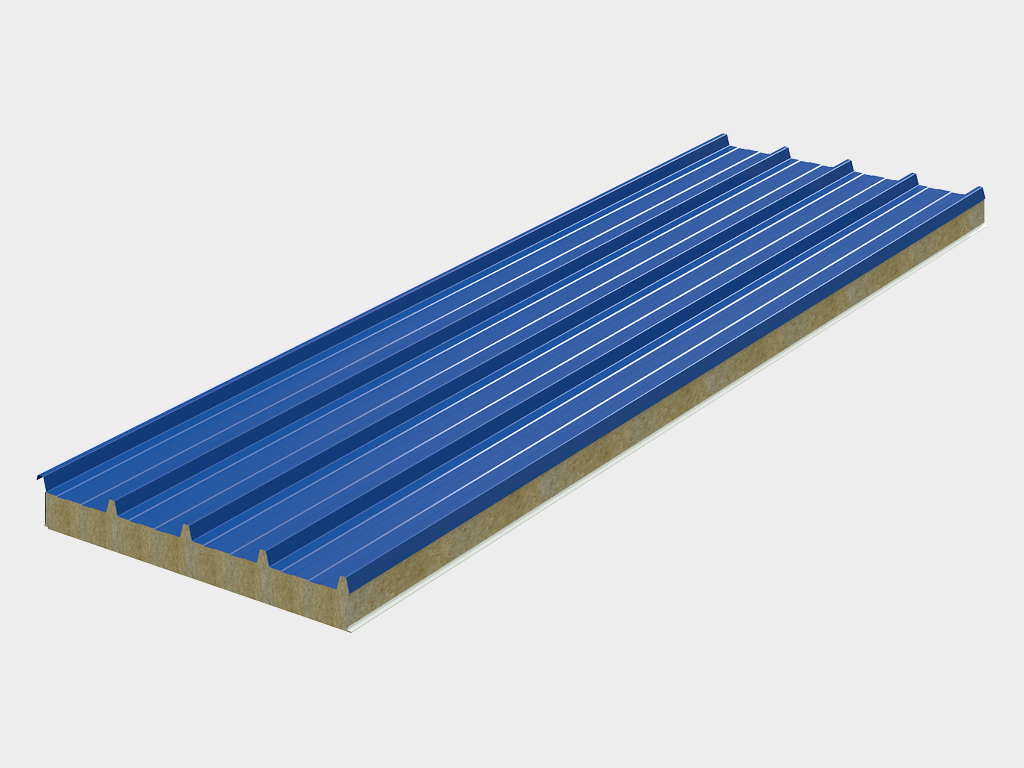

Кровельные сэндвич-панели

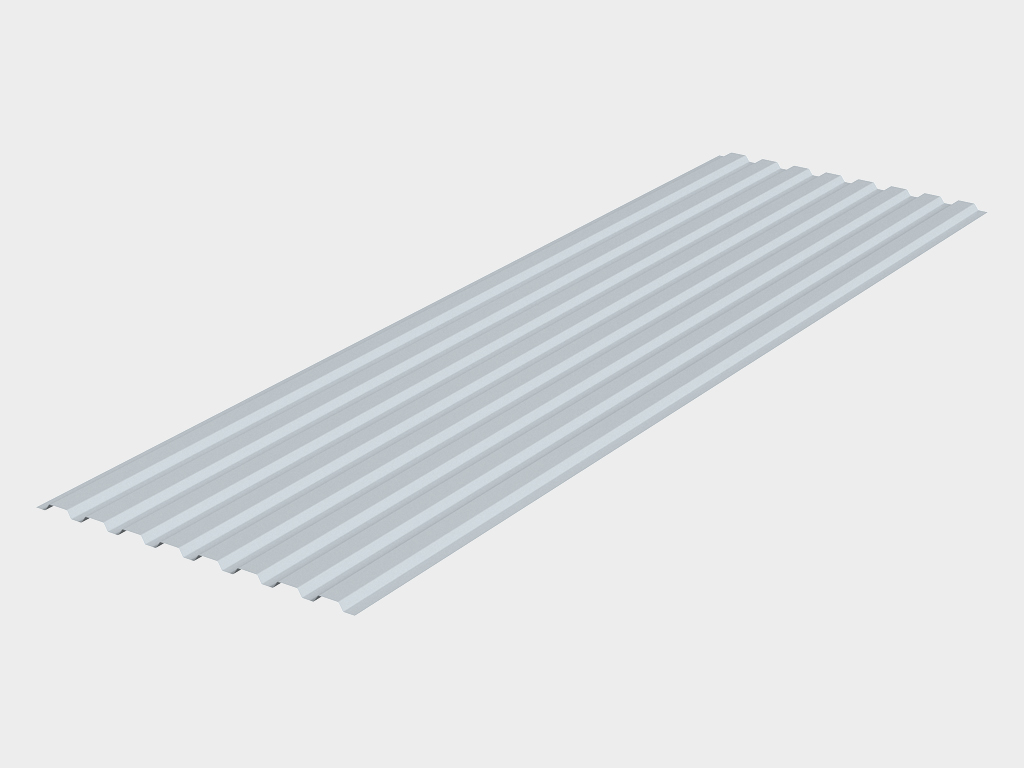

Стеновой профлист (С21)

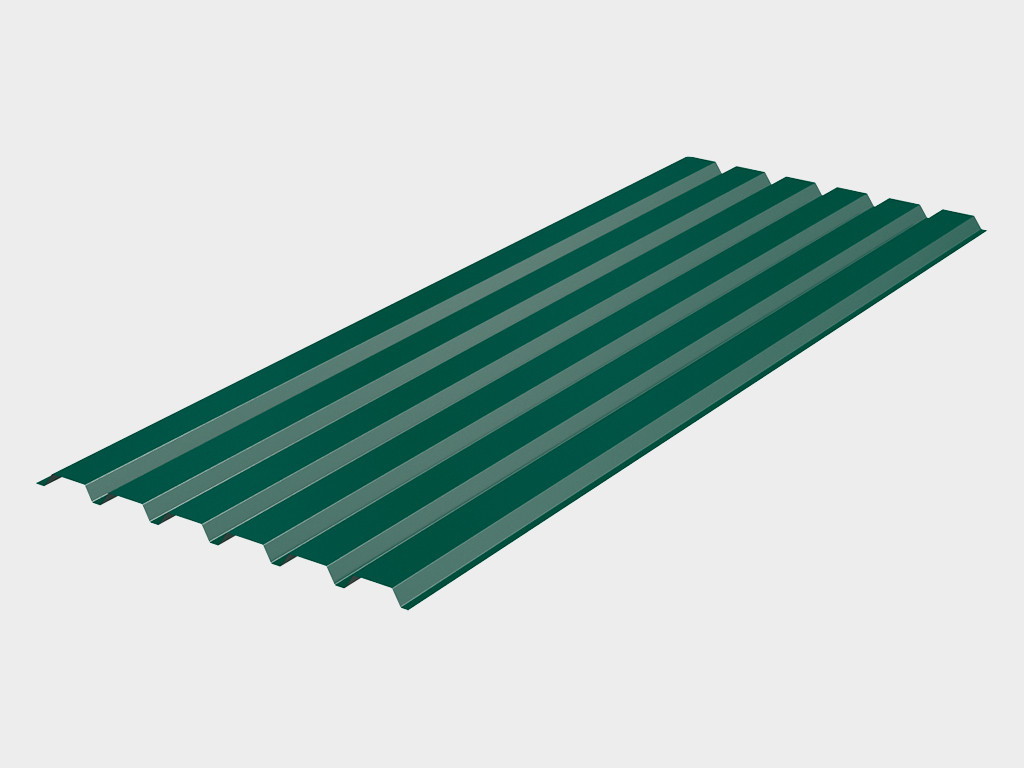

Кровельный профлист (С44)

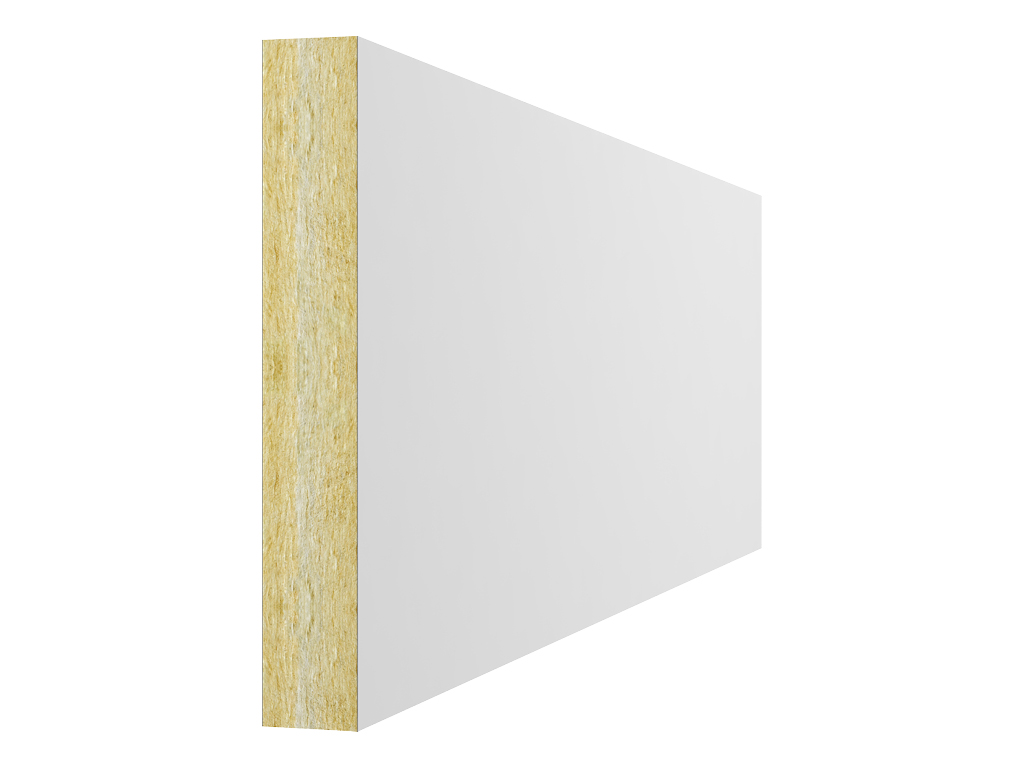

Гладкая (Г)

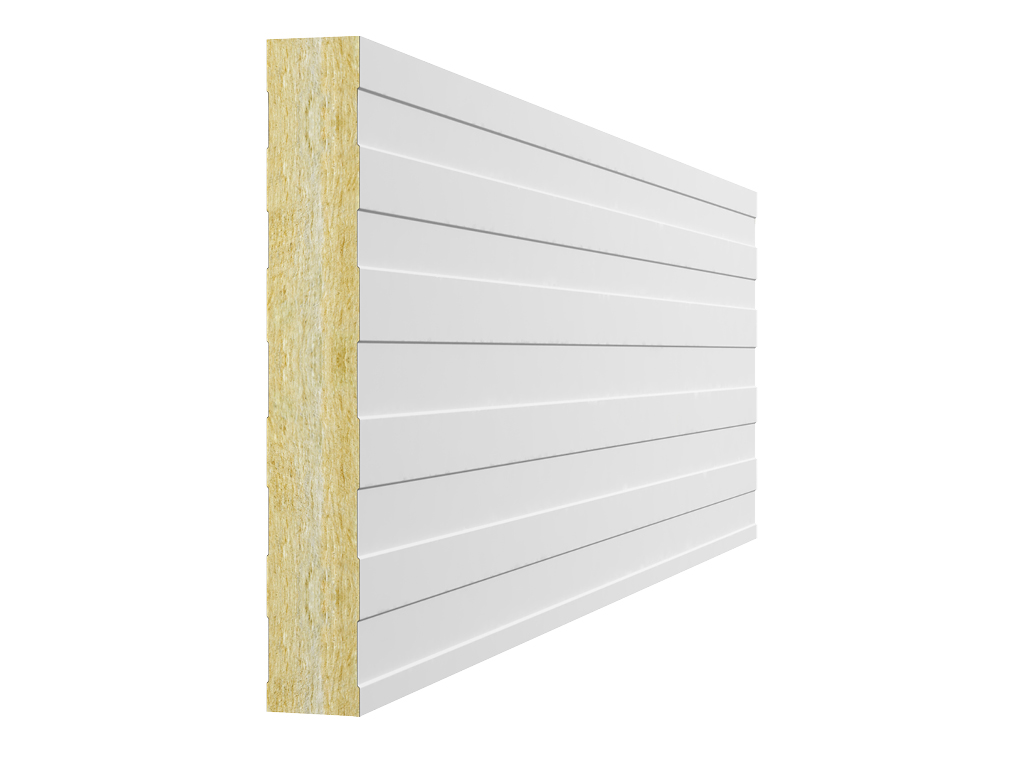

Трапециевидная (Т)

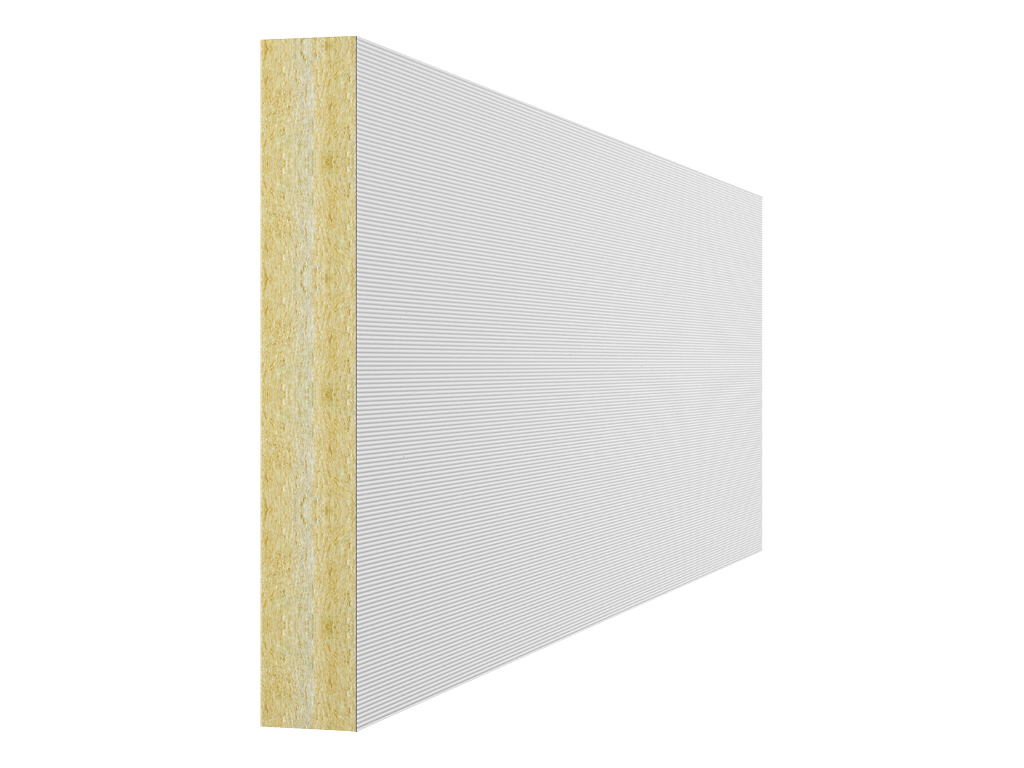

Волна (В)

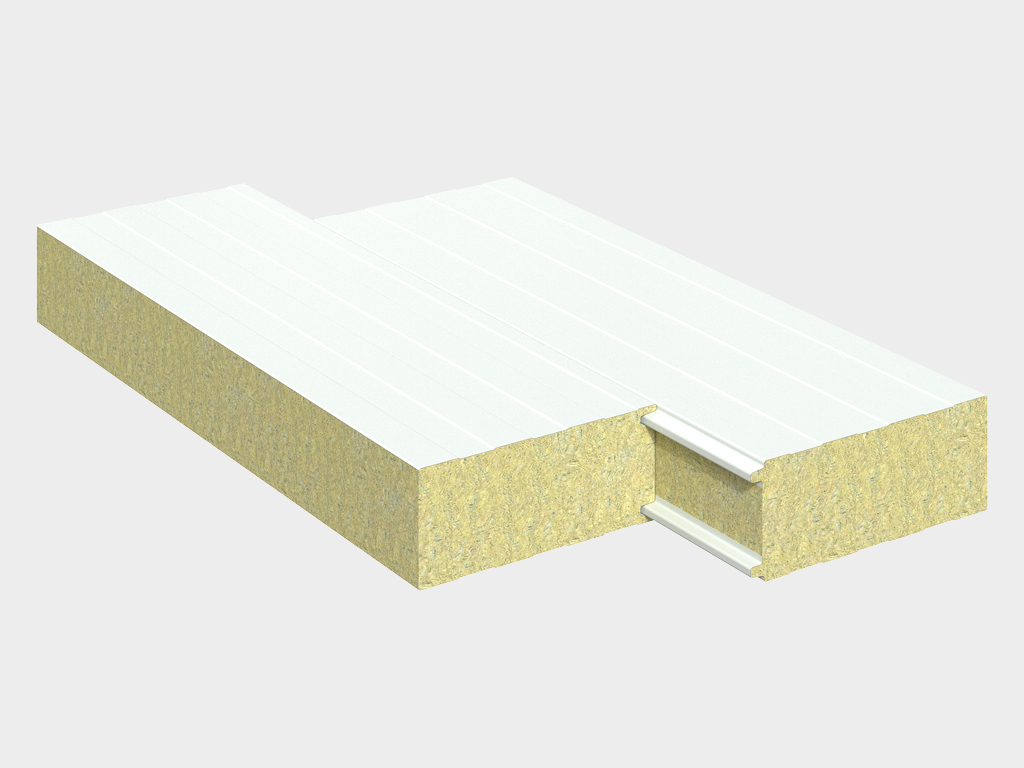

Z-lock

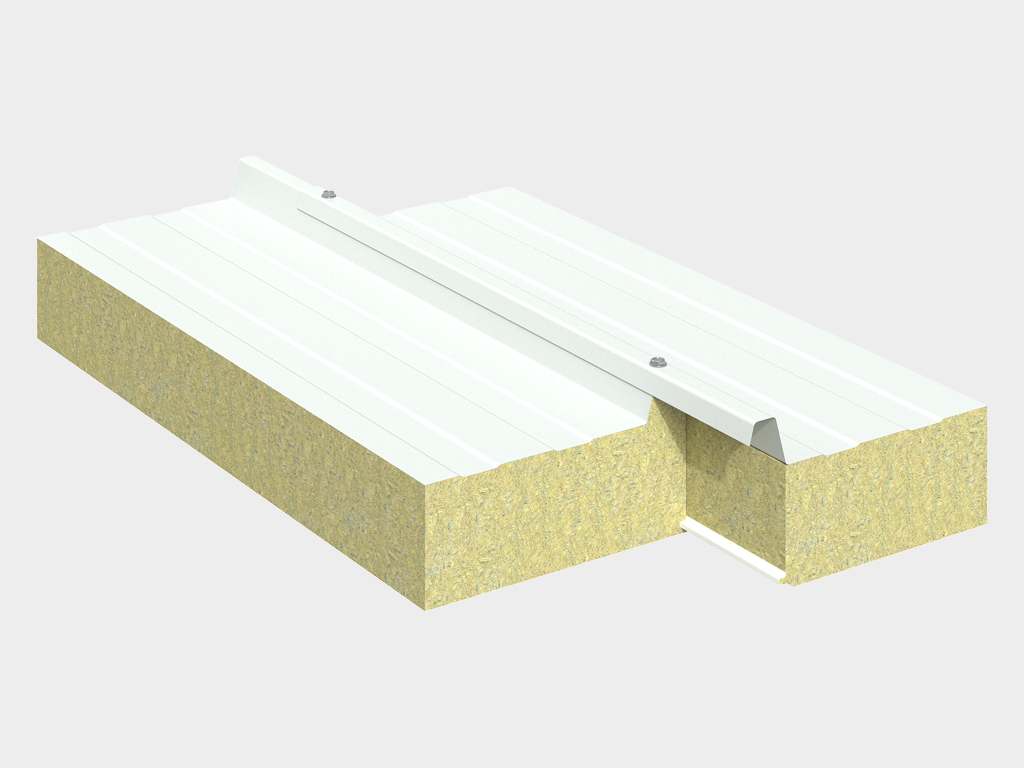

Кровельный замок

Комплектация

Базовая комплектация

Дополнительная комплектация

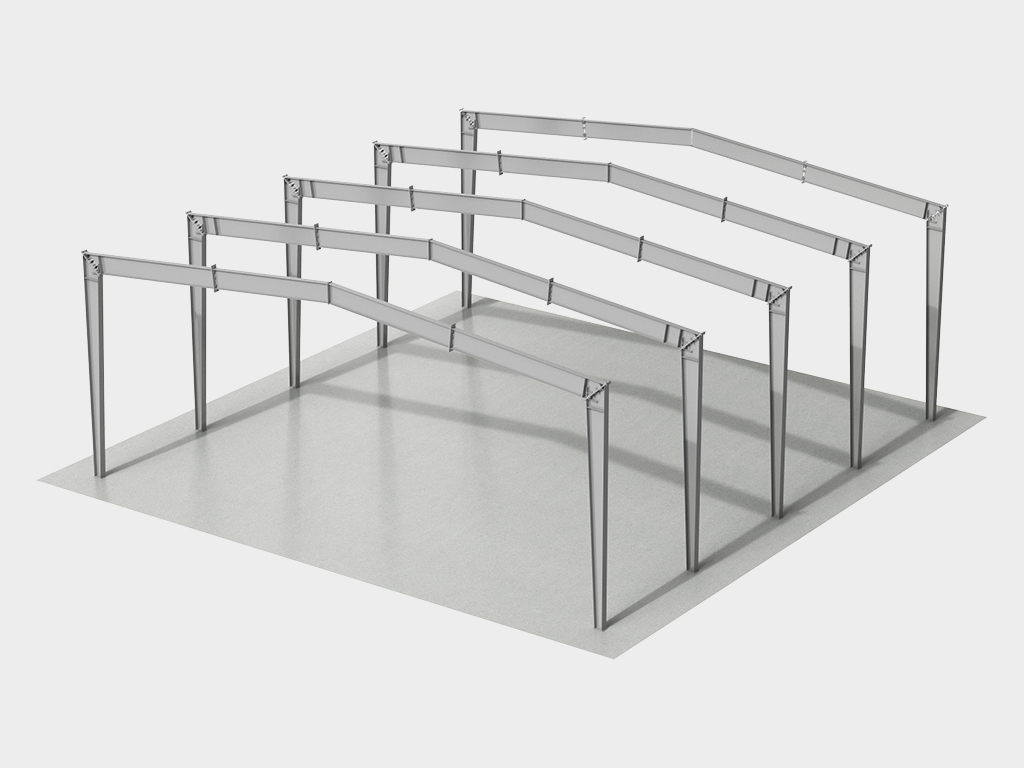

Рама из сварных профилей двутаврового сечения с переменной высотой стенки.

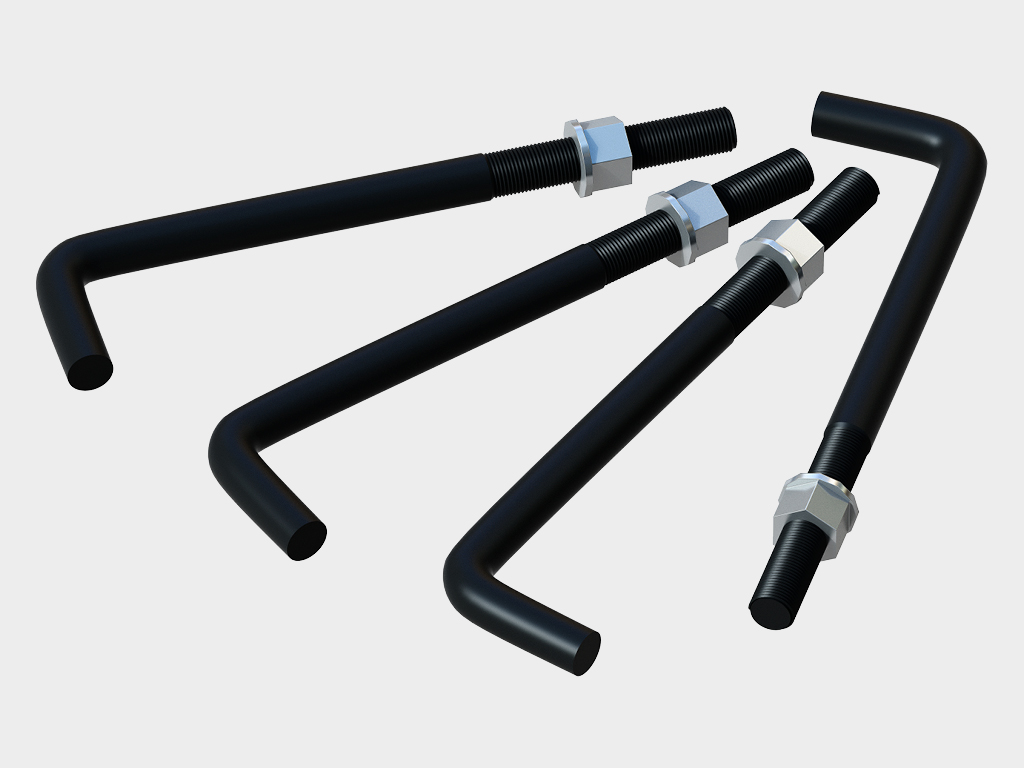

Анкерные болты (группы).

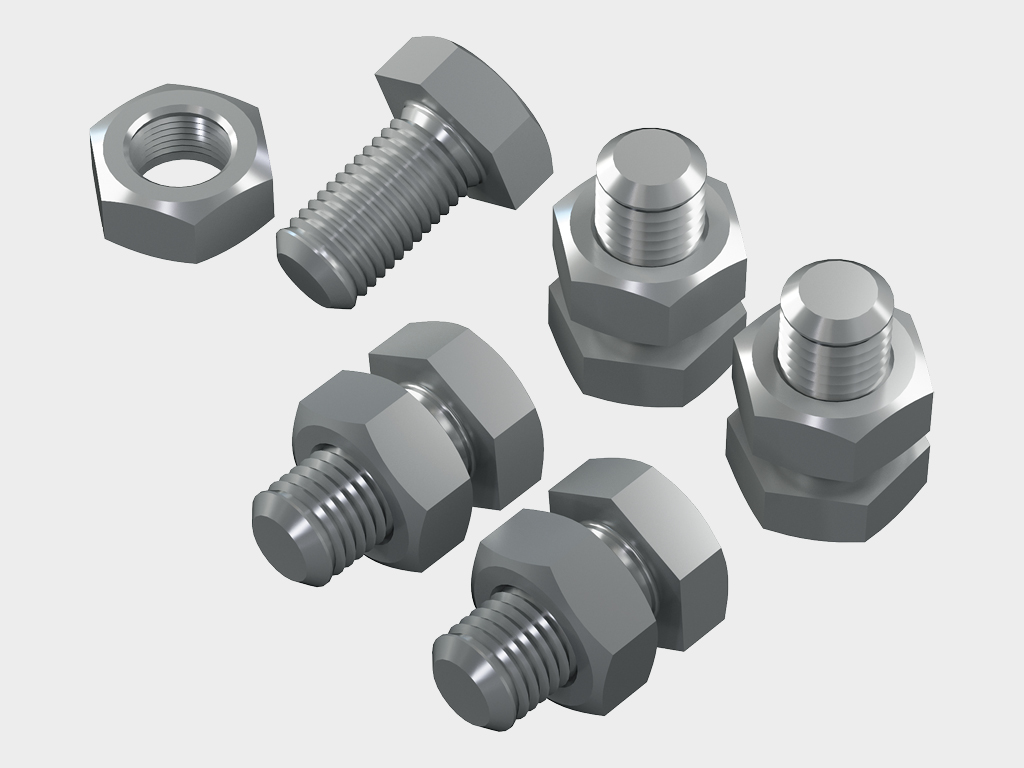

Болты соединений элементов несущего каркаса.

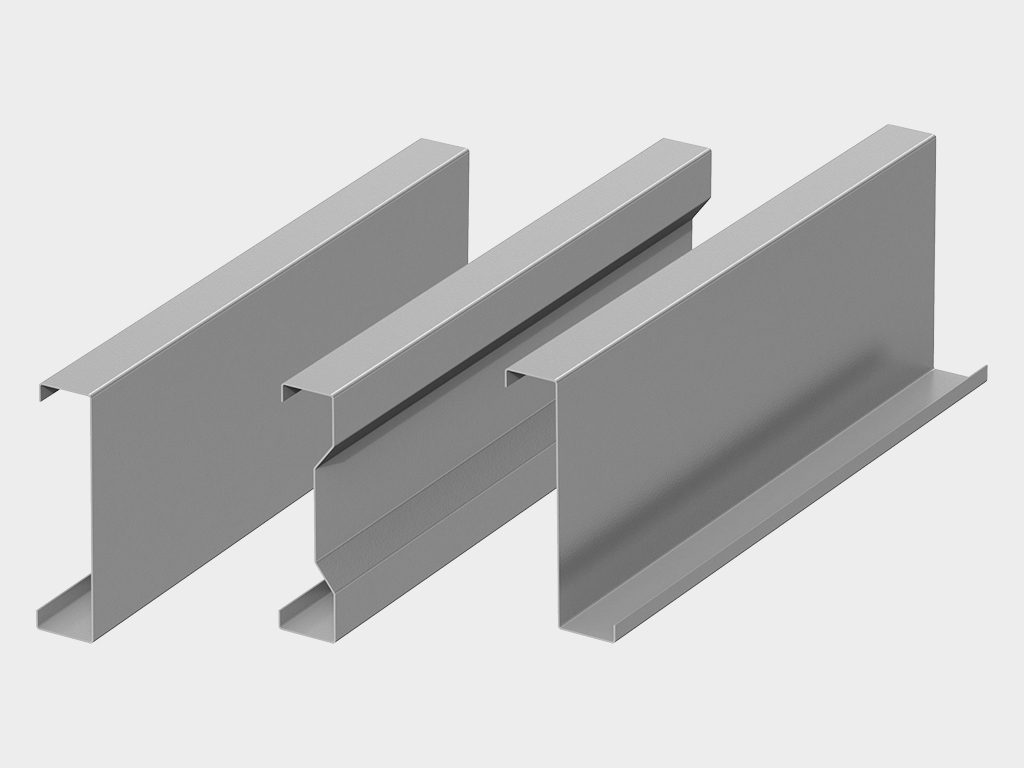

Прогоны стеновые и кровельные.

Монорельс.

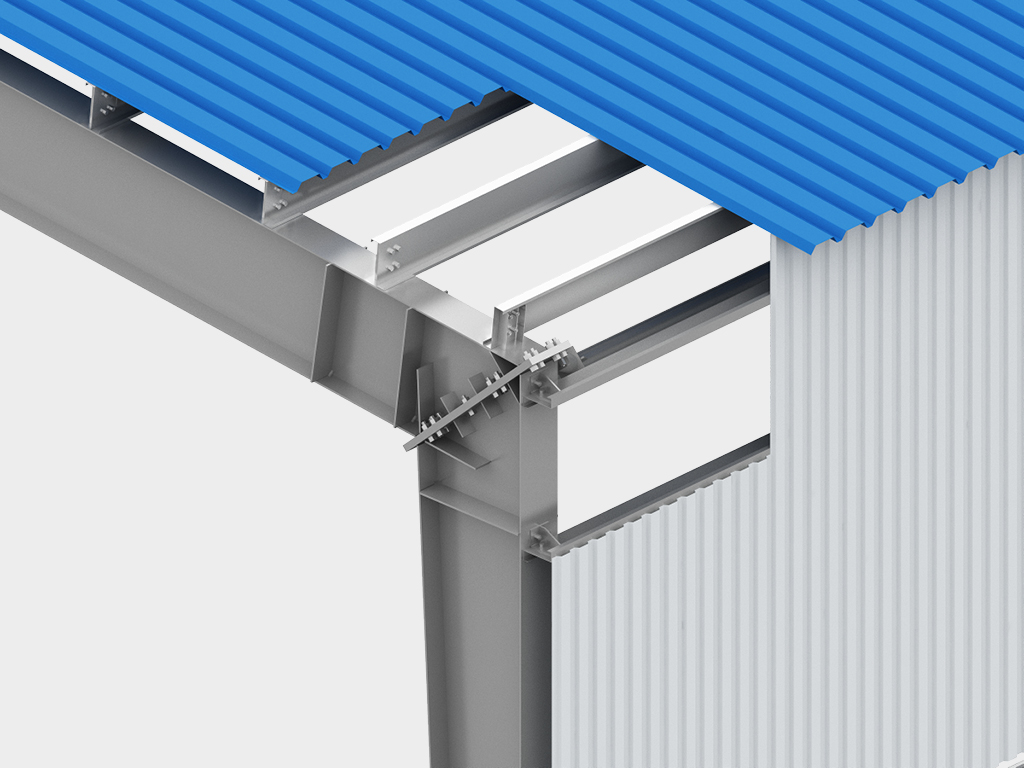

Ограждающие конструкции.

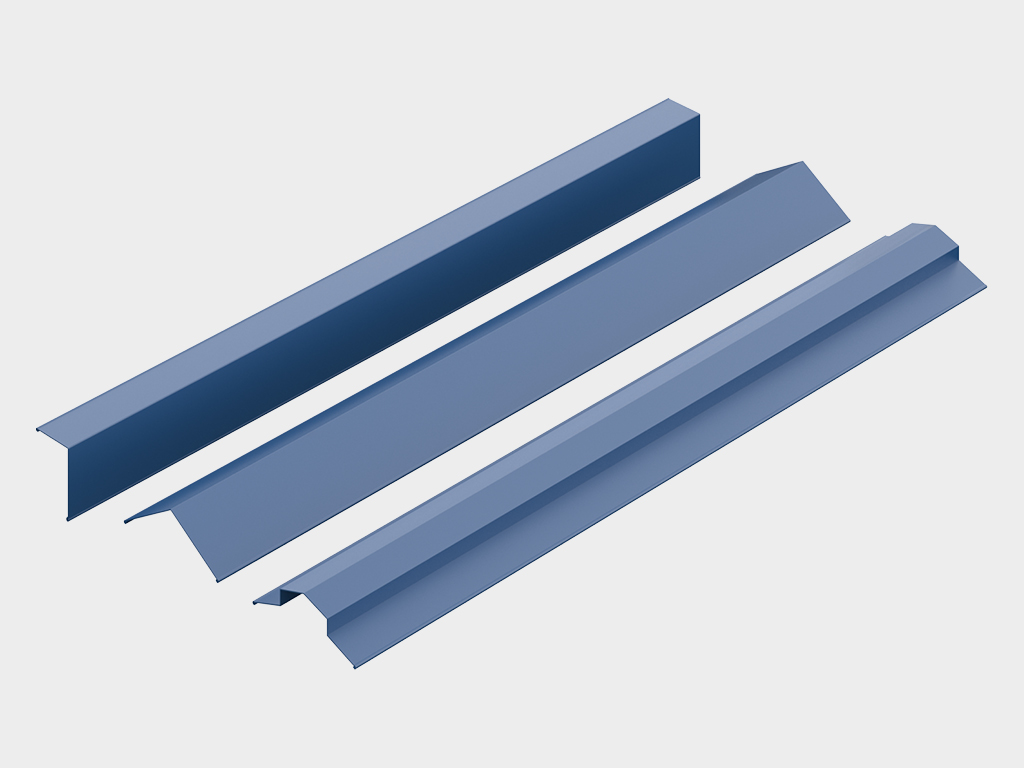

Доборные элементы, нащельники.

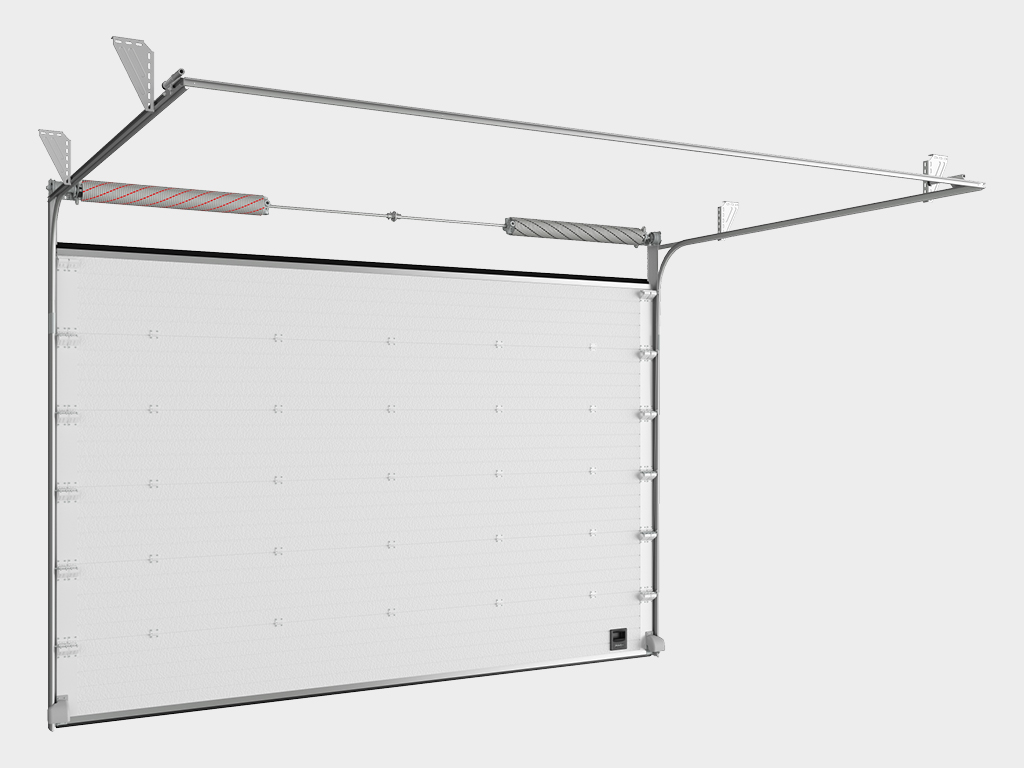

Секционные промышленные ворота <br>Размеры проема в свету (Ш × В, мм): <br>- обшивка стен сэндвич-панелями — 2 600 × 4 120; 2 800 × 3 380; 2 800 × 4 420; 4 000 × 4 200; 4 000 × 4 520; 4 000 × 4 940; <br>- обшивка стен профлистом — 2 720 × 4 180; 2 920 × 3 440; 2 920 × 4 480; 4 120 × 4 260; 4 120 × 4 580; 4 120 × 5 000.

Секционные промышленные ворота
Размеры проема в свету (Ш × В, мм):
- обшивка стен сэндвич-панелями — 2 600 × 4 120; 2 800 × 3 380; 2 800 × 4 420; 4 000 × 4 200; 4 000 × 4 520; 4 000 × 4 940;
- обшивка стен профлистом — 2 720 × 4 180; 2 920 × 3 440; 2 920 × 4 480; 4 120 × 4 260; 4 120 × 4 580; 4 120 × 5 000.

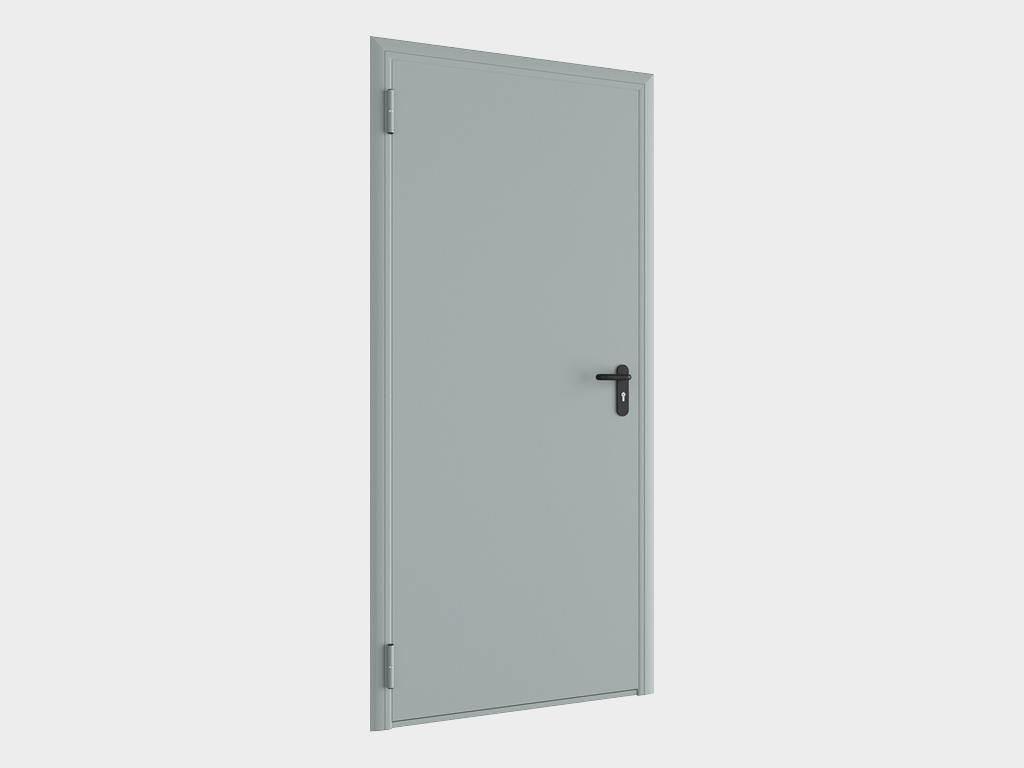

Технические двери <br>Размеры проема в свету (Ш × В, мм): <br>- обшивка стен сэндвич-панелями — 1 030 × 2 080; 1 200 × 2 080; 1 400 × 2 080; 1 600 × 2 080; <br>- обшивка стен профлистом — 980 × 2 050; 1 150 × 2 050; 1 350 × 2 050; 1 550 × 2 050.

Технические двери
Размеры проема в свету (Ш × В, мм):
- обшивка стен сэндвич-панелями — 1 030 × 2 080; 1 200 × 2 080; 1 400 × 2 080; 1 600 × 2 080;
- обшивка стен профлистом — 980 × 2 050; 1 150 × 2 050; 1 350 × 2 050; 1 550 × 2 050.

Распашные ворота <br>Размеры проема в свету (Ш × В, мм): <br>- обшивка стен сэндвич-панелями — 2 600 × 4 120; 2 800 × 3 380; 2 800 × 4 420; 4 000 × 4 200; 4 000 × 4 520; 4 000 × 4 940; <br>- обшивка стен профлистом — 2 720 × 4 180; 2 920 × 3 440; 2 920 × 4 480; 4 120 × 4 260; 4 120 × 4 580; 4 120 × 5 000.

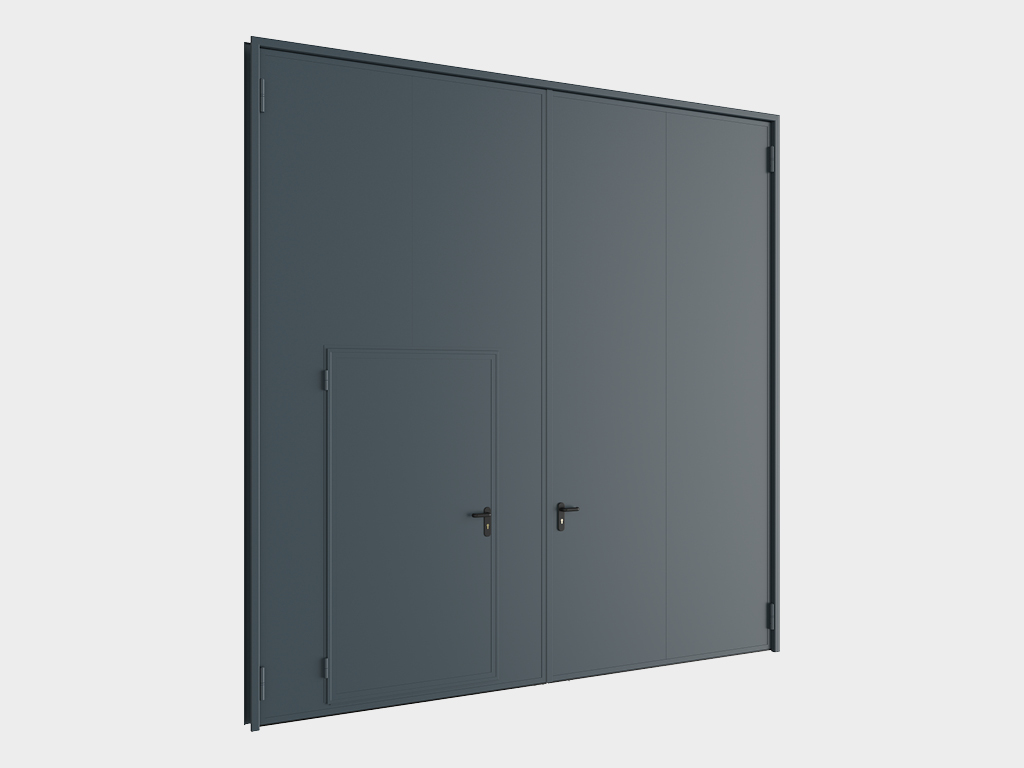

Распашные ворота
Размеры проема в свету (Ш × В, мм):
- обшивка стен сэндвич-панелями — 2 600 × 4 120; 2 800 × 3 380; 2 800 × 4 420; 4 000 × 4 200; 4 000 × 4 520; 4 000 × 4 940;
- обшивка стен профлистом — 2 720 × 4 180; 2 920 × 3 440; 2 920 × 4 480; 4 120 × 4 260; 4 120 × 4 580; 4 120 × 5 000.

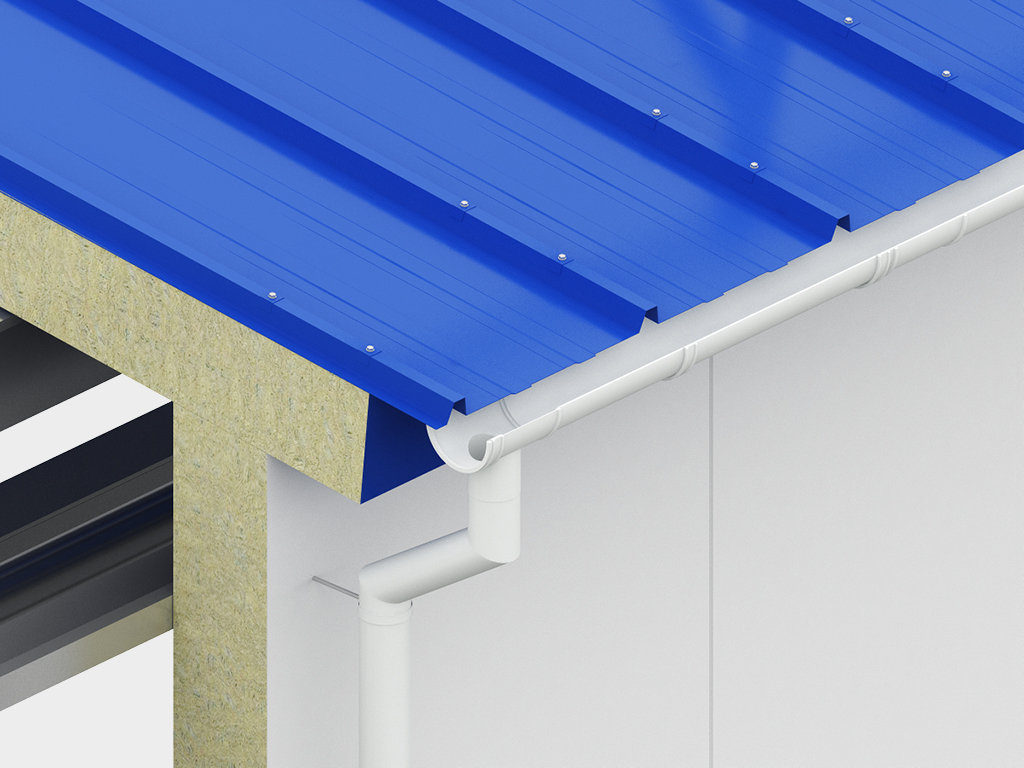

Наружный водосток.

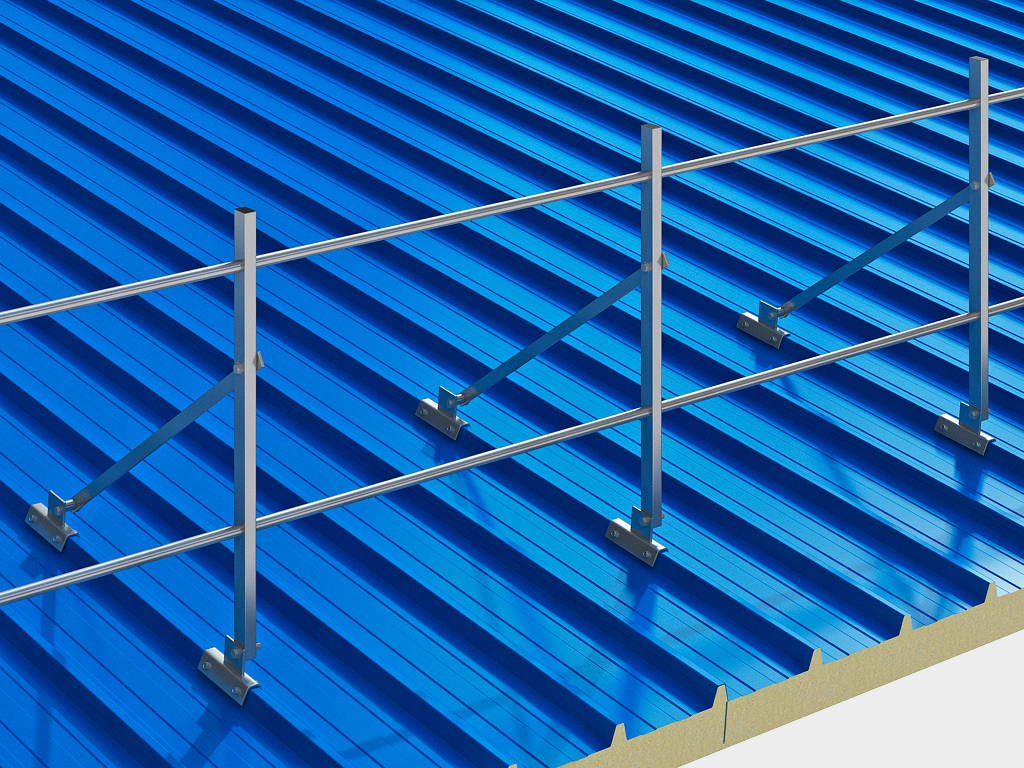

Кровельные ограждения.

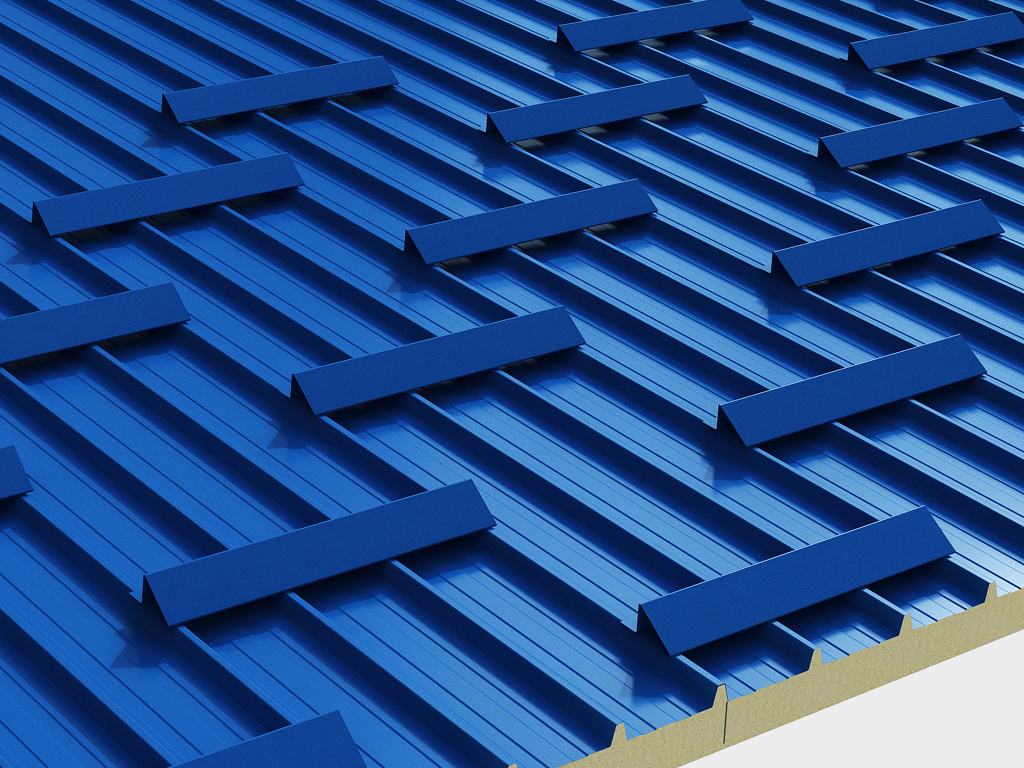

Снегозадержатели.

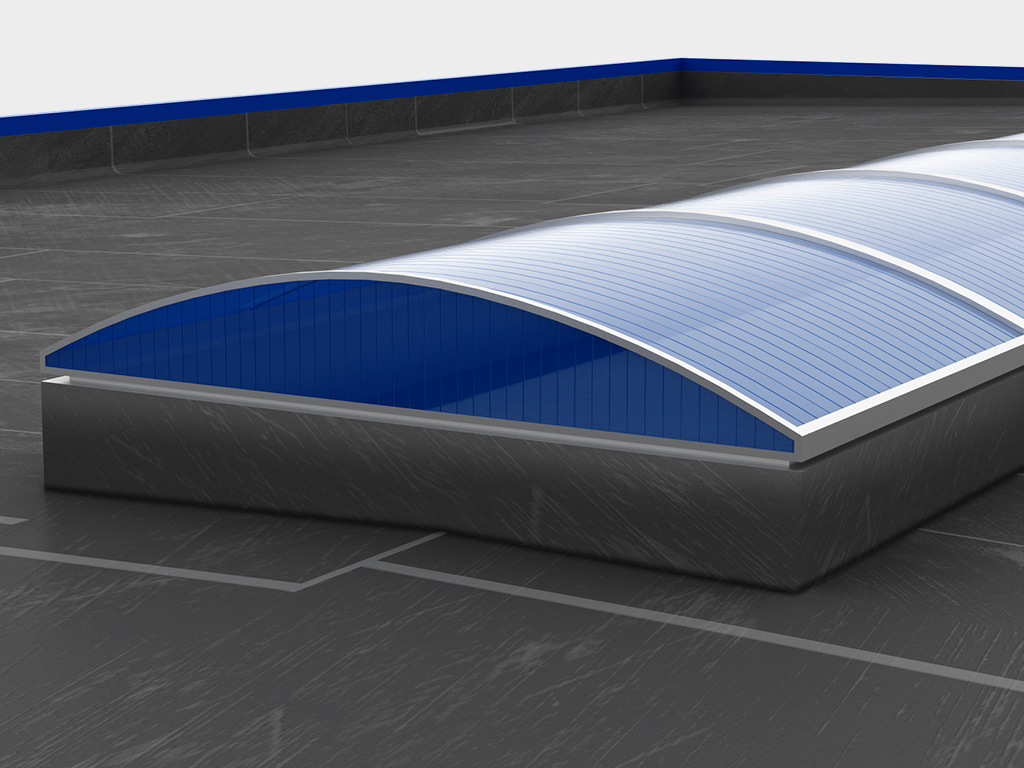

Фонари кровельные.

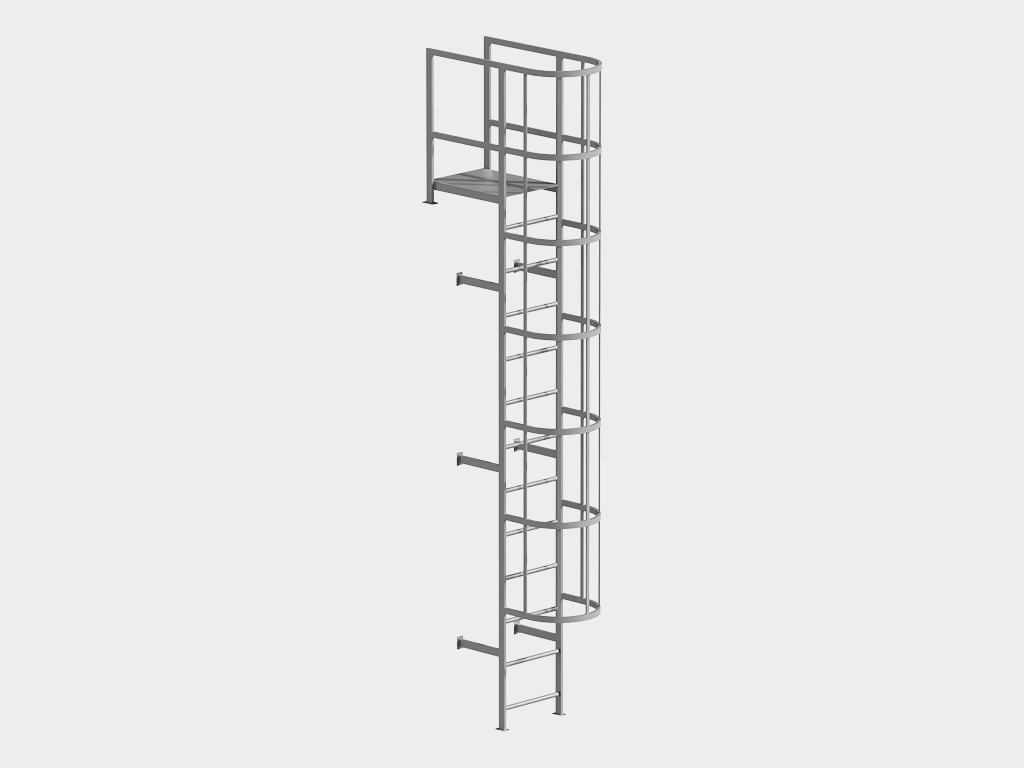

Пожарные вертикальные лестницы.

Индивидуальный цвет по RAL-карте.

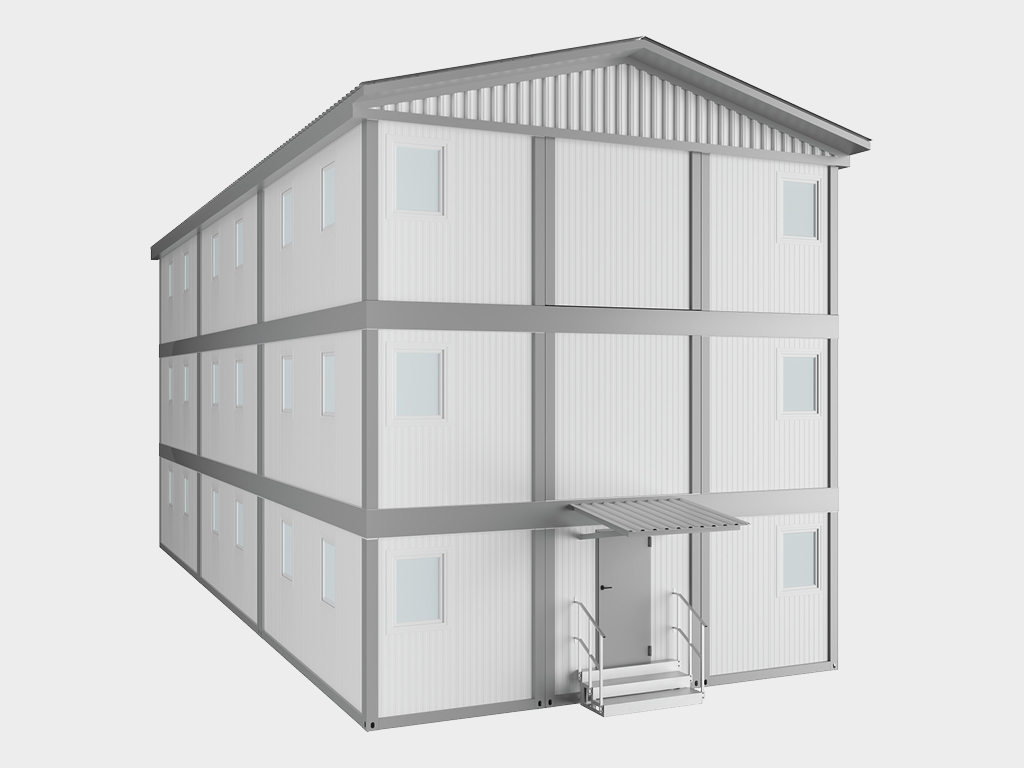

Административно-бытовые и технические здания из модульных систем.

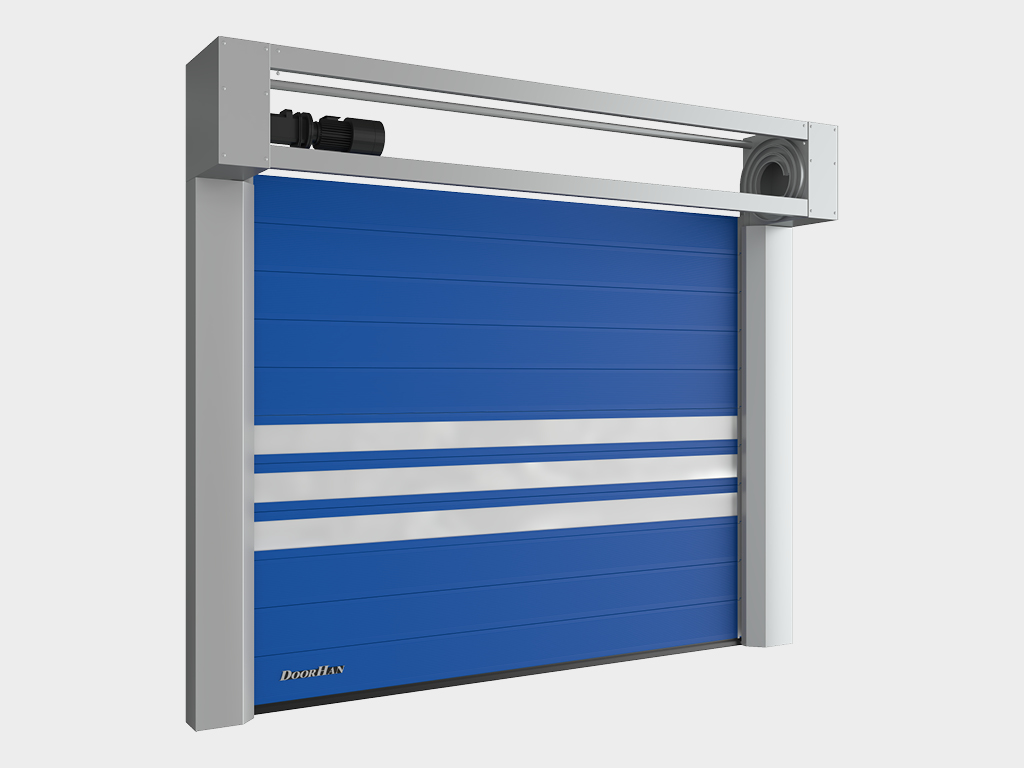

Воротные системы (спиральные, роллетные).

Алюминиевые системы (витражи системы).

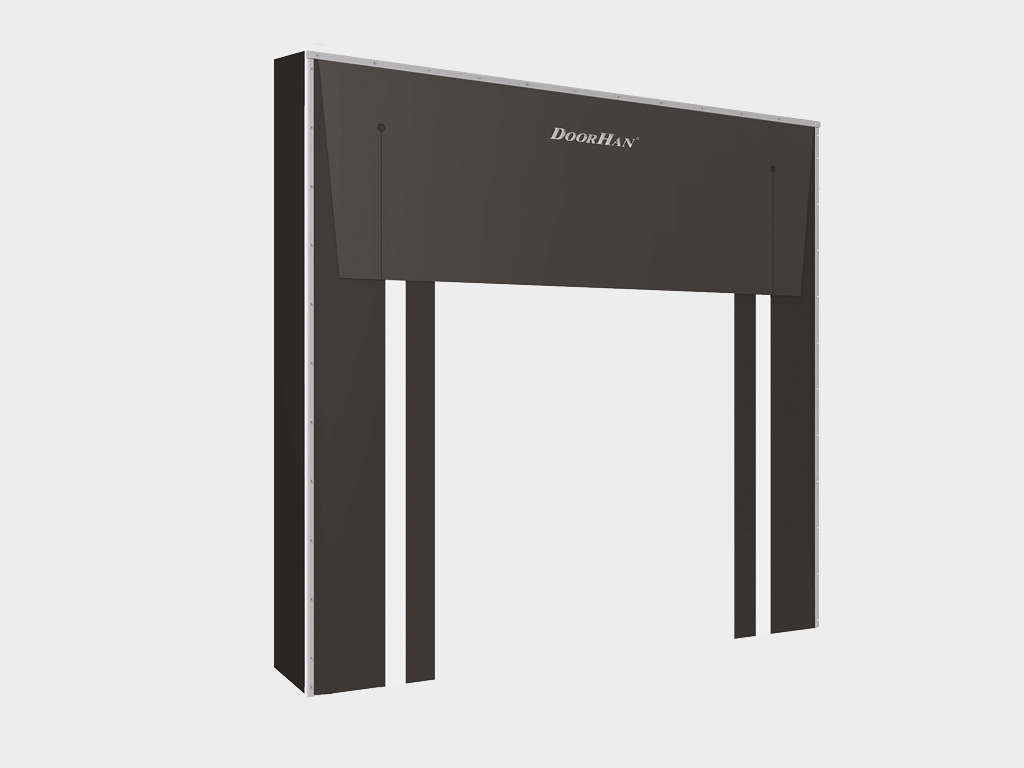

Перегрузочное оборудование (герметизаторы, уравнительные платформы, подъемные столы).

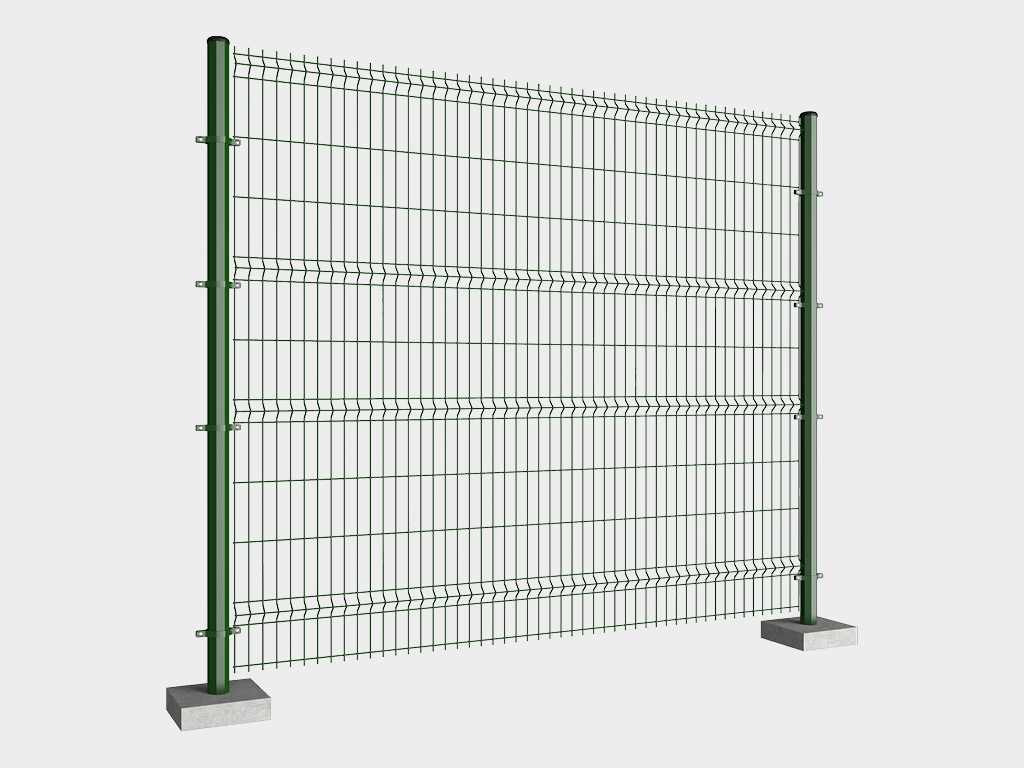

Системы уличных ограждений.

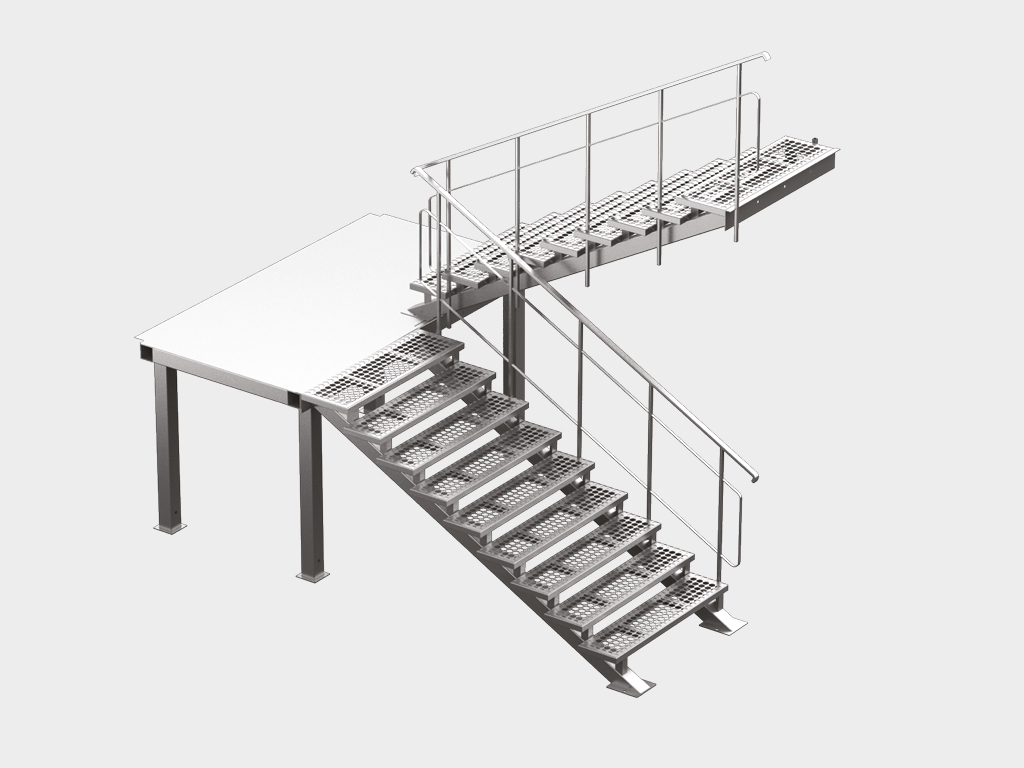

Пожарные маршевые лестницы.

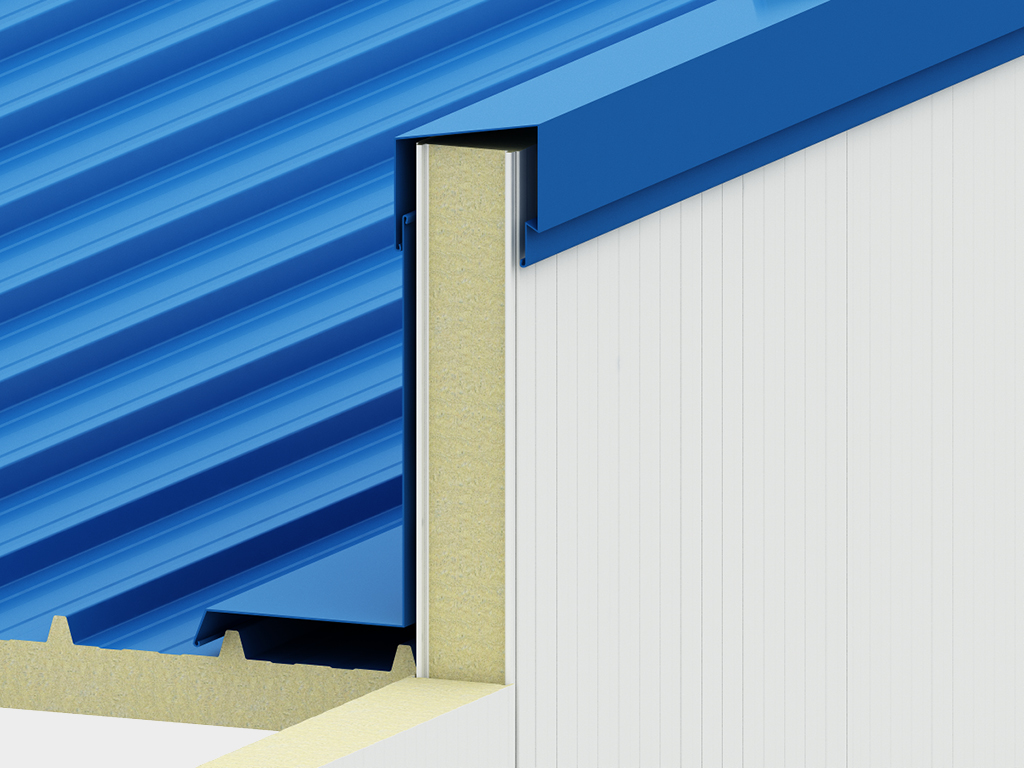

Парапет.

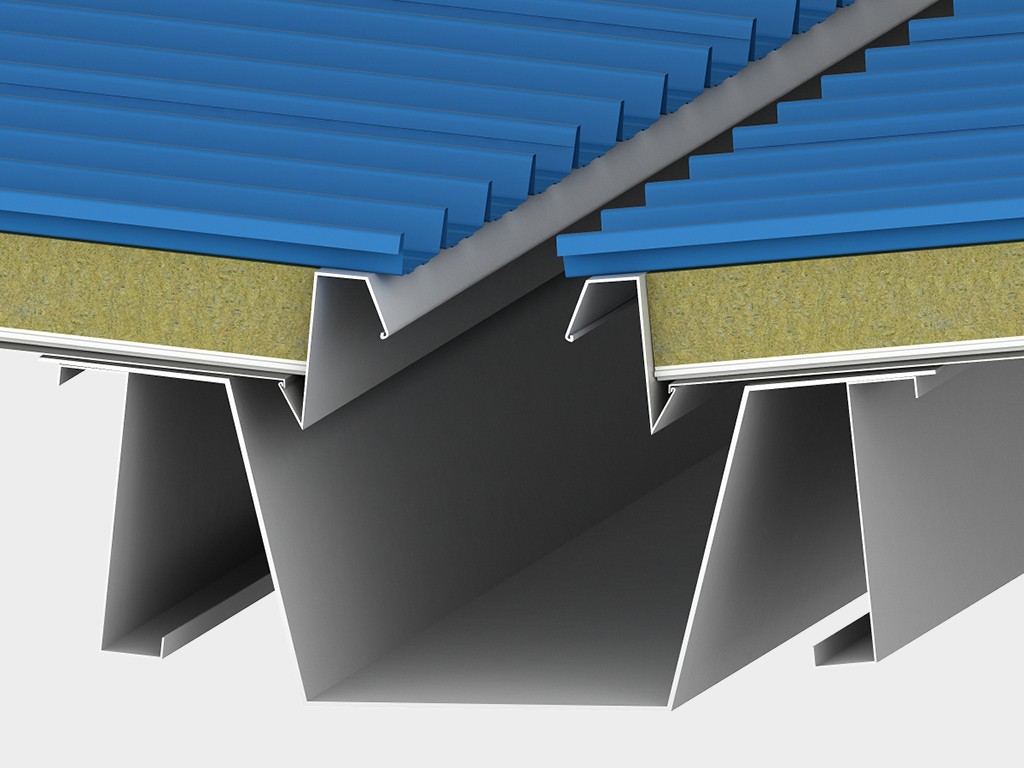

Внутренний водосток.

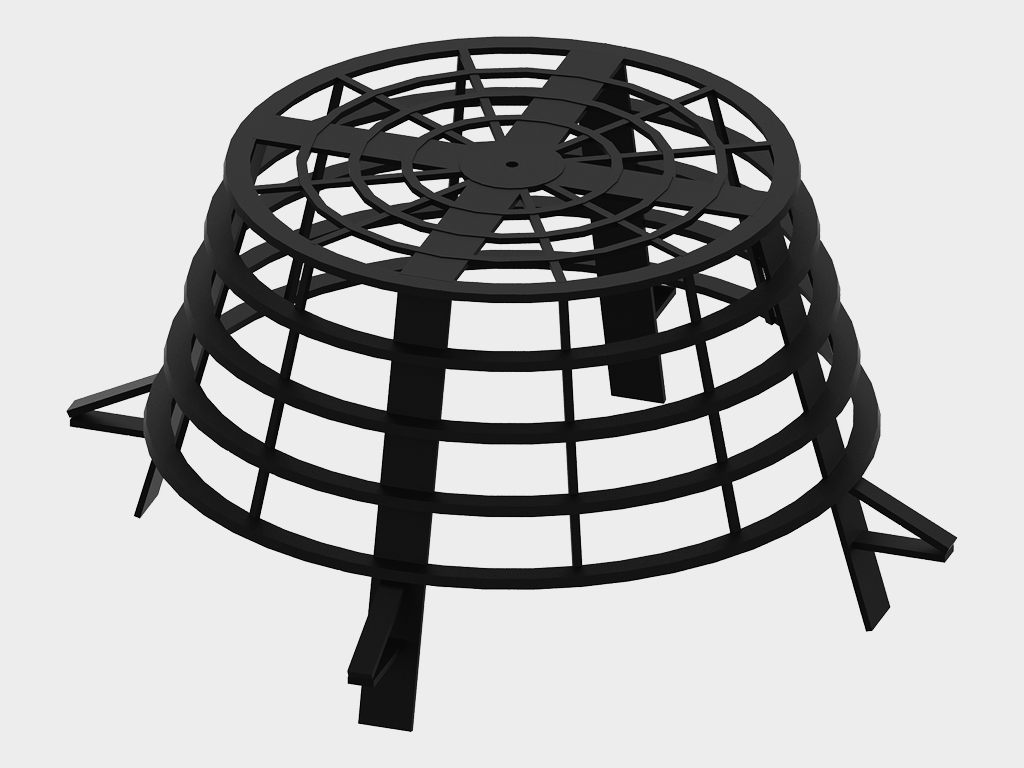

Листоуловители.

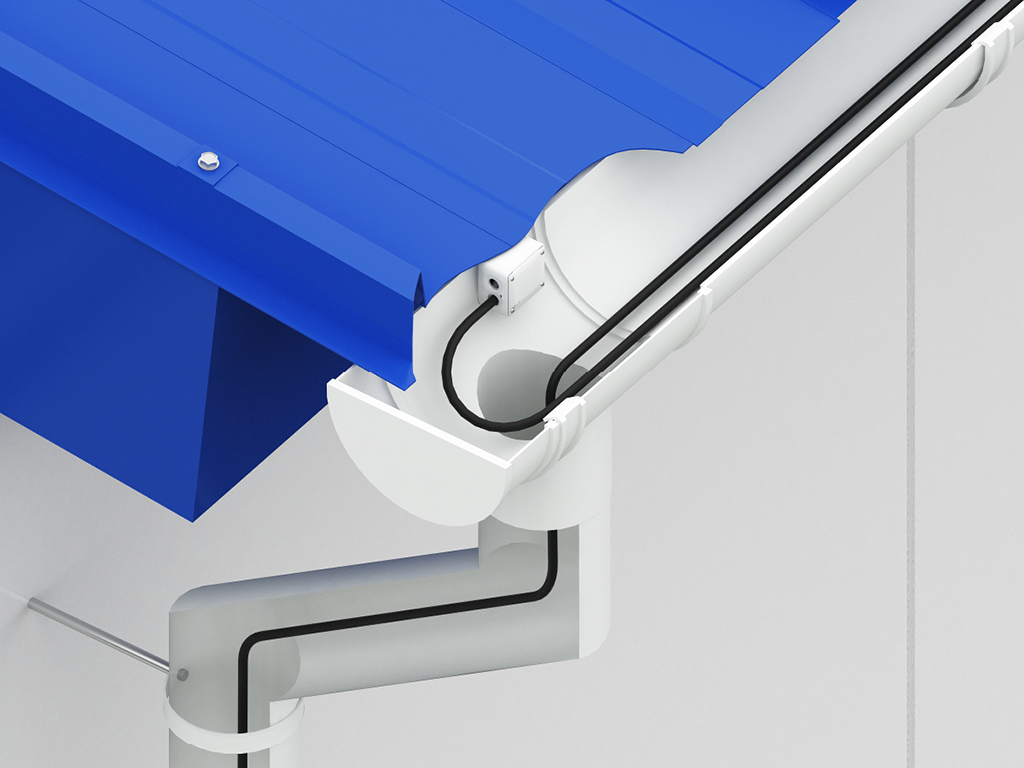

Обогревательные кабели для водосточной системы.

Техническое описание

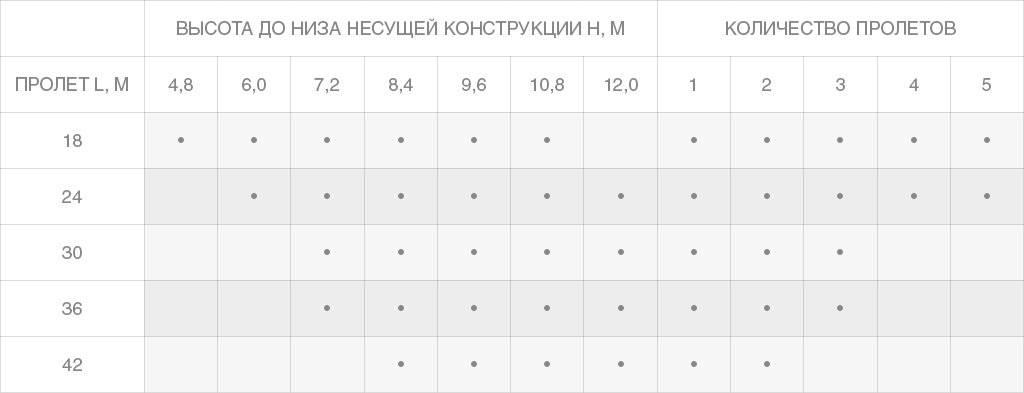

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, м

Без ограничения

Ширина, мм

18 000–42 000 (с шагом 6 000)

Шаг между рамами, м

6; 9

Высота до низа несущей балки, м

4,8–12,0 (с шагом 1,2)

Уклон кровли, %

Количество пролетов, шт

До 5

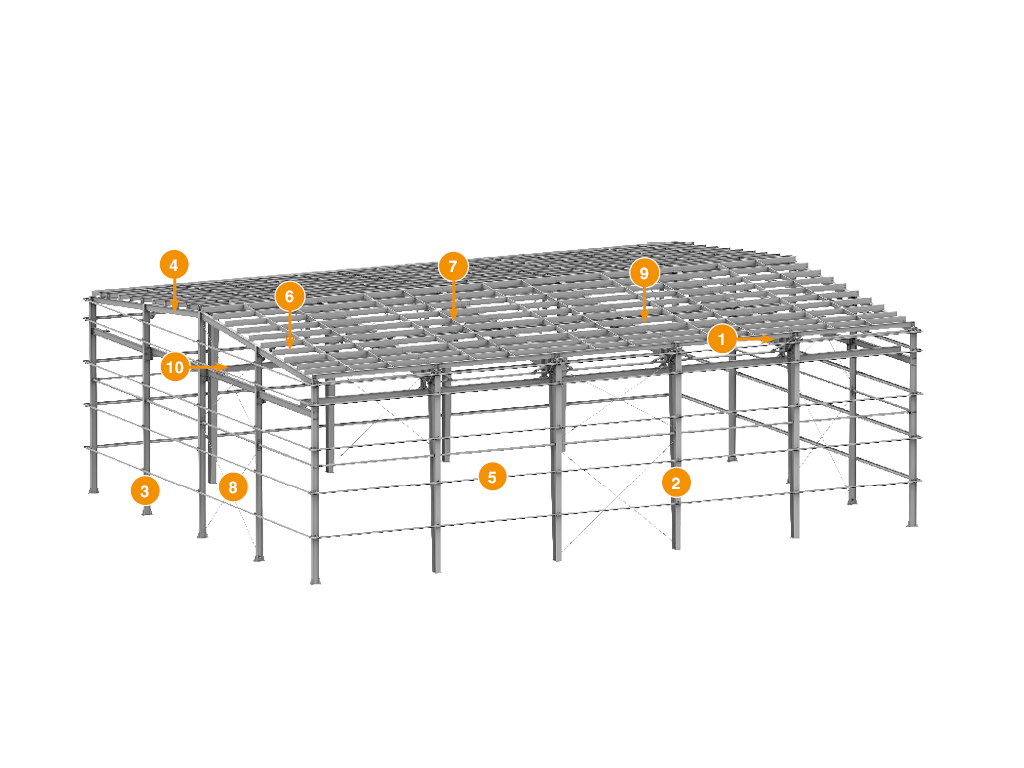

Ригель
Колонна
Стойка торцевой рамы
Балка торцевой рамы
Прогон стеновой
Прогон кровельный
Распорки прогонов
Связь вертикальная
Связь горизонтальная

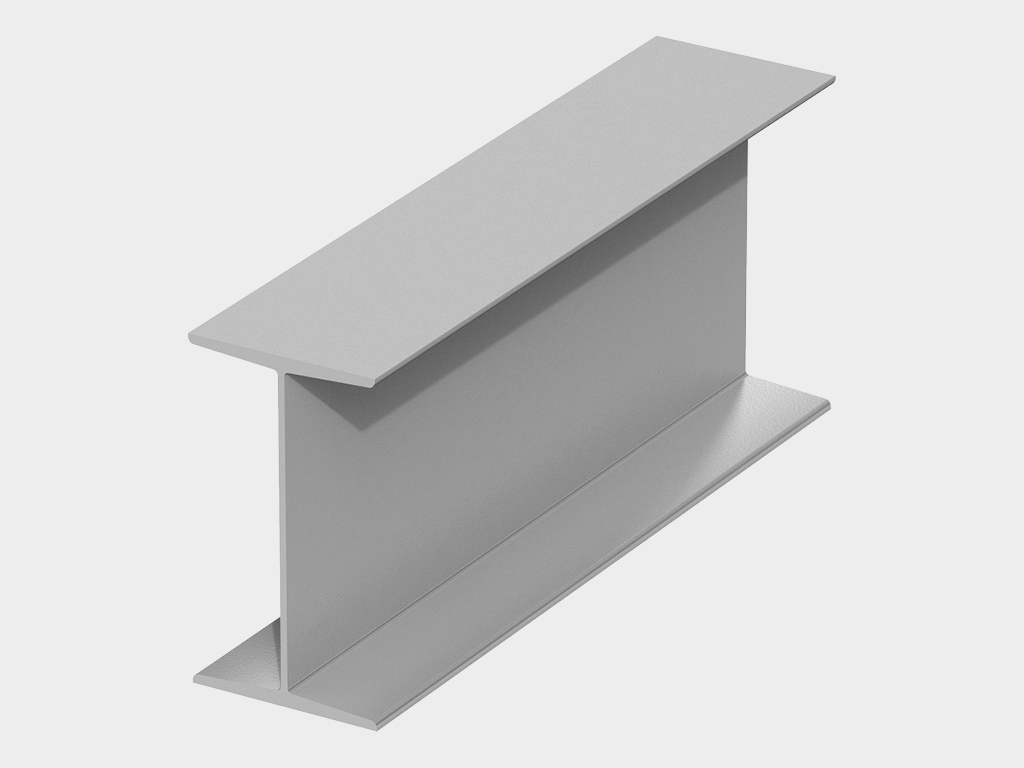

Монорельс

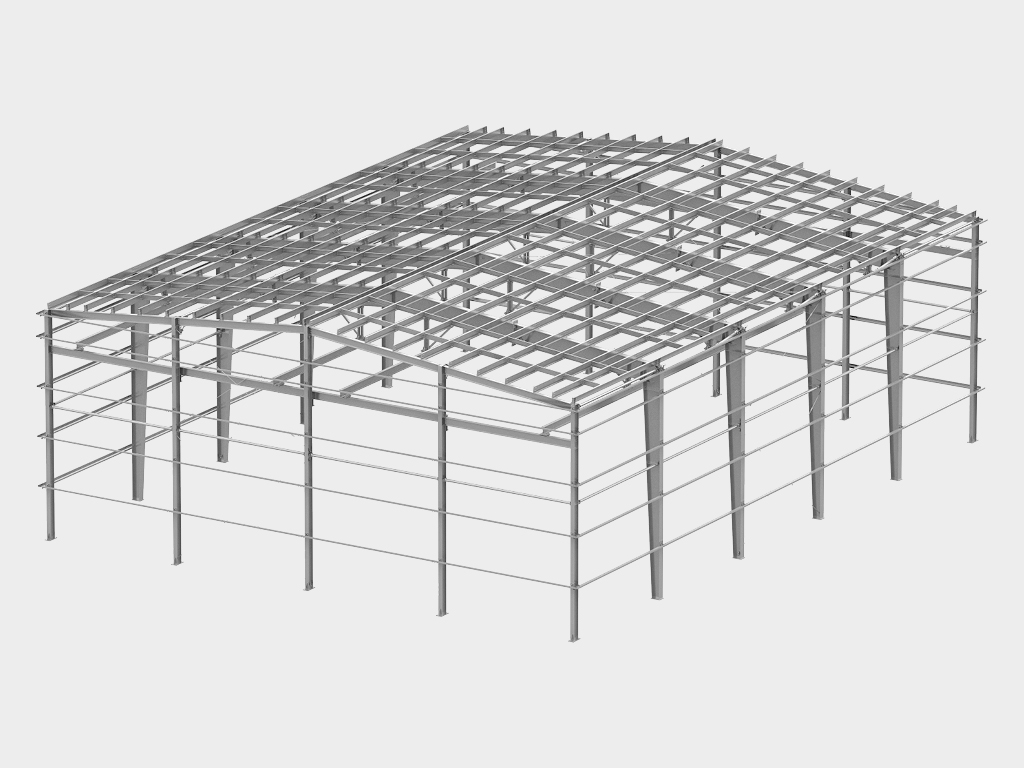

Каркас рамного типа.

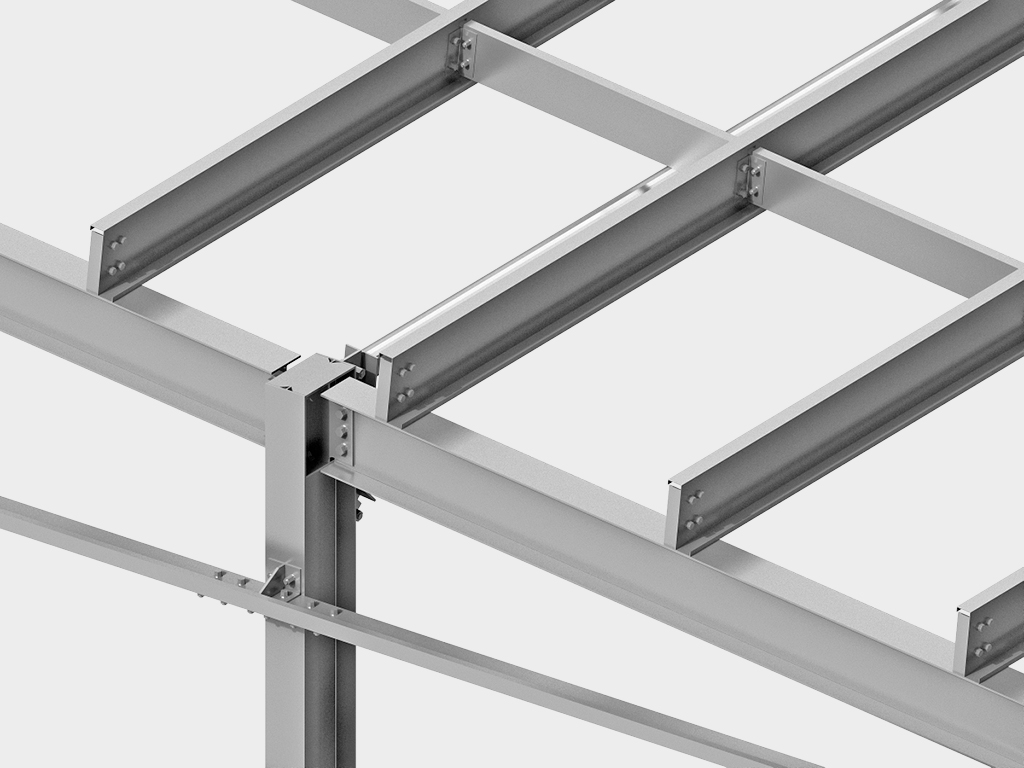

Прогонная система из оцинкованых Z и C-образных профилей.

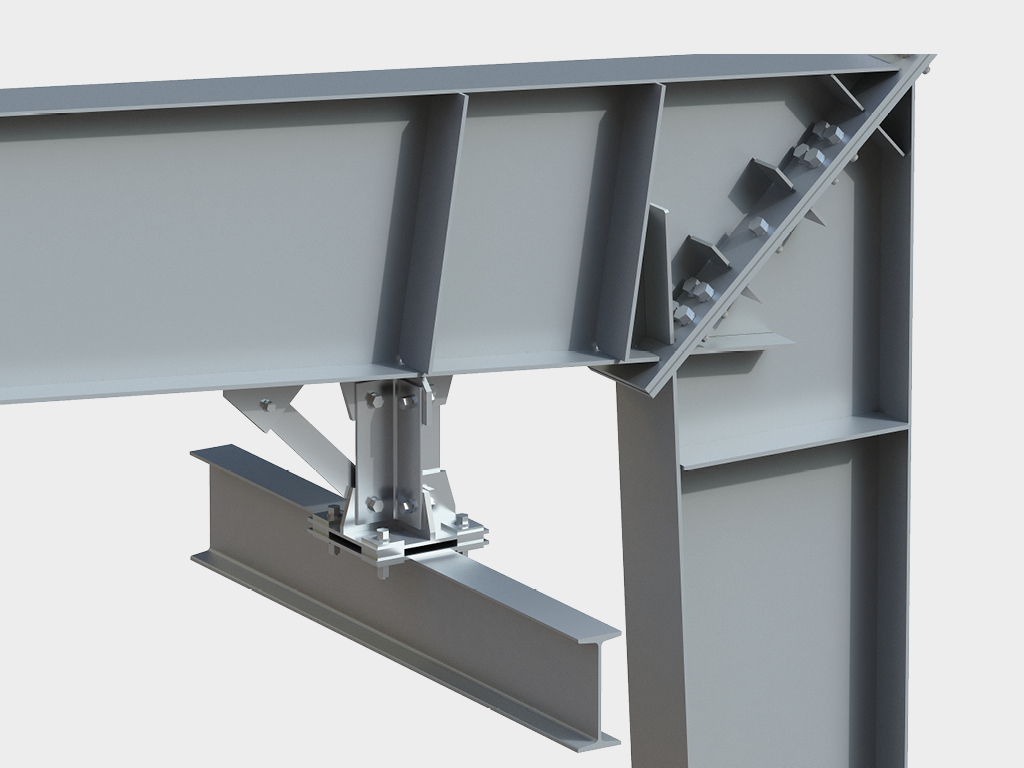

Подкрановые конструкции для подвесных кранов грузоподъемностью до 5 тонн.

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	80–320	Для I–V снеговых районов
Ветровая нагрузка, кг/м²	17–38	Для I–III ветровых районов
Сейсмическая нагрузка, баллы	До 6
Дополнительная нагрузка на кровлю, кг/м2	20
Толщина заполнения, мм	80; 100; 120; 150; 180; 200; 250	Для стеновых сэндвич-панелей с минераловатным утеплителем
Толщина заполнения, мм	100; 120; 150; 180; 200; 250	Для кровельных сэндвич-панелей с минераловатным утеплителем
Этажность	Одноэтажное	Высота до 15 м
Срок службы, лет	До 50
Предел огнестойкости, мин	EI45–EI180	Для стеновых сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт	1,9–5,95	Для стеновых сэндвич-панелей с минераловатным утеплителем
Предел огнестойкости, мин	RE30–R45/E60	Для кровельных сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт	2,27–5,68	Для кровельных сэндвич-панелей с минераловатным утеплителем

1. Здания и сооружения на основе металлического каркаса необходимо систематически обслуживать, чтобы предотвратить разрушающее воздействие атмосферных, климатических и техногенных факторов.

2. Необходимо своевременно выполнять комплекс операций по поддержанию исправности и эксплуатационной пригодности зданий, их отдельных частей и конструктивных элементов.

3. В процессе эксплуатации, технического обслуживания, технологического перевооружения и ремонта здания и сооружения на основе металлического каркаса запрещается изменять их конструктивные решения, выполнять работы по усилению строительных конструкций без проекта или согласования с проектной организацией или другой специализированной организацией.

4. Запрещается внесение изменений, влияющих на несущую способность конструкций, без согласования с проектной организацией.

5. Необходимо соблюдать условия эксплуатации отдельных компонентов зданий: внешних стальных дверей, ворот, пластиковых окон. При эксплуатации руководствоваться инструкциями изготовителя.

6. Необходимо проводить регулярное обслуживание кровли здания: счищать снег, прочищать желоба, сливные воронки и водосточные трубы.

7. Для предотвращения обледенения водосточной системы рекомендуется провести установку обогревательных кабелей в водосточных желобах и трубах.

8. В период обильных снегопадов регулярно проверять количество снега на кровле. В случае превышения значений веса снегового покрова на крыше, указанных в требованиях нормативных документов РФ, произвести немедленую очистку кровли от снега.

9. Здания могут эксплуатировать при температурах от -55 до +55 °С.

10. При эксплуатации зданий необходимо солюдать правила пожарной безопасности.

Упаковка в картон	Характеристики упаковки
Описание	Штучные длинномерные элементы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Предусмотрена для избежания повреждения элементов конструкций здания

Упаковка в дерево	Характеристики упаковки
Описание	Предусмотрена для элементов каркаса при погрузке на транспорт

Упаковка в контейнер	Характеристики упаковки
Описание	Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом

Упаковка в коробку	Характеристики упаковки
Описание	Метизы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой коробок

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия

Дополнительное описание печать

1. Каркас здания решен в виде несущей однопролетной либо многопролетной стальной рамы из сварных двутавров переменного сечения. По торцам здания устанавливаются сварные стропильные балки, опирающиеся на торцевые стойки. Жесткость торцевых стен обеспечивается системой вертикальных связей и распорок.

2. Прогоны кровли и стен выполнены по неразрезной схеме, из гнутых оцинкованных Z-образных профилей. Плотность цинкового покрытия — 275 г/м². Шаг кровельных прогонов определяется в процессе проектирования. Шаг стеновых прогонов определяется несущей способностью применяемого стенового ограждения и величиной действующих ветровых нагрузок, а также в соответствии с расположением окон, ворот и других проемов.

3. Устойчивость и геометрическая неизменяемость здания обеспечивается:
– в поперечном направлении — конструкциями несущих рам,
– в продольном направлении — системой вертикальных связей и распорок. Жесткость покрытия обеспечивается системой горизонтальных связей, распорок. Горизонтальные и вертикальные связи по каркасу и фахверку приняты гибкими из круглой стали с предварительным натяжением или из прокатных профилей без предварительного натяжения. Распорки между рамами – одно- или двухветвевые решетчатого типа.

4. Все заводские соединения сварные. Монтажные соединения на обычных болтах и высокопрочных болтах.

5. Покрытие каркаса — грунт-эмаль красно-коричневого (RAL 8012) или светло-серого (RAL 7035) цвета в два слоя. Общая толщина покрытия — 80 мкм.

Установка

Способы монтажа

Подготовка строительного объекта

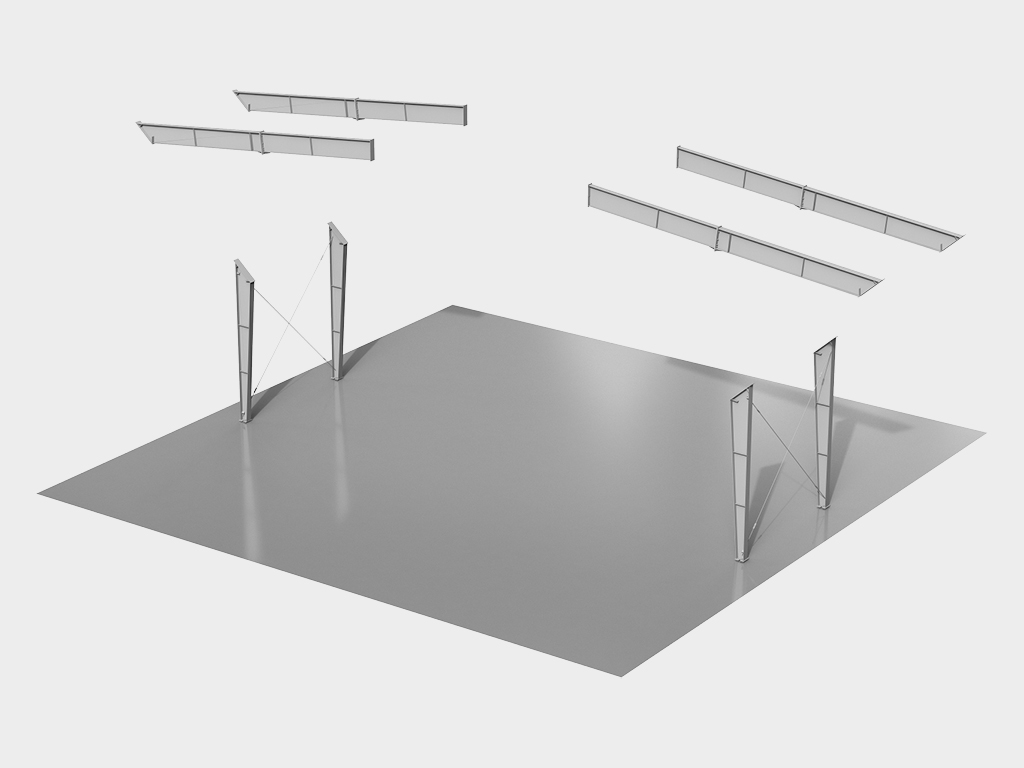

Поэлементный монтаж.

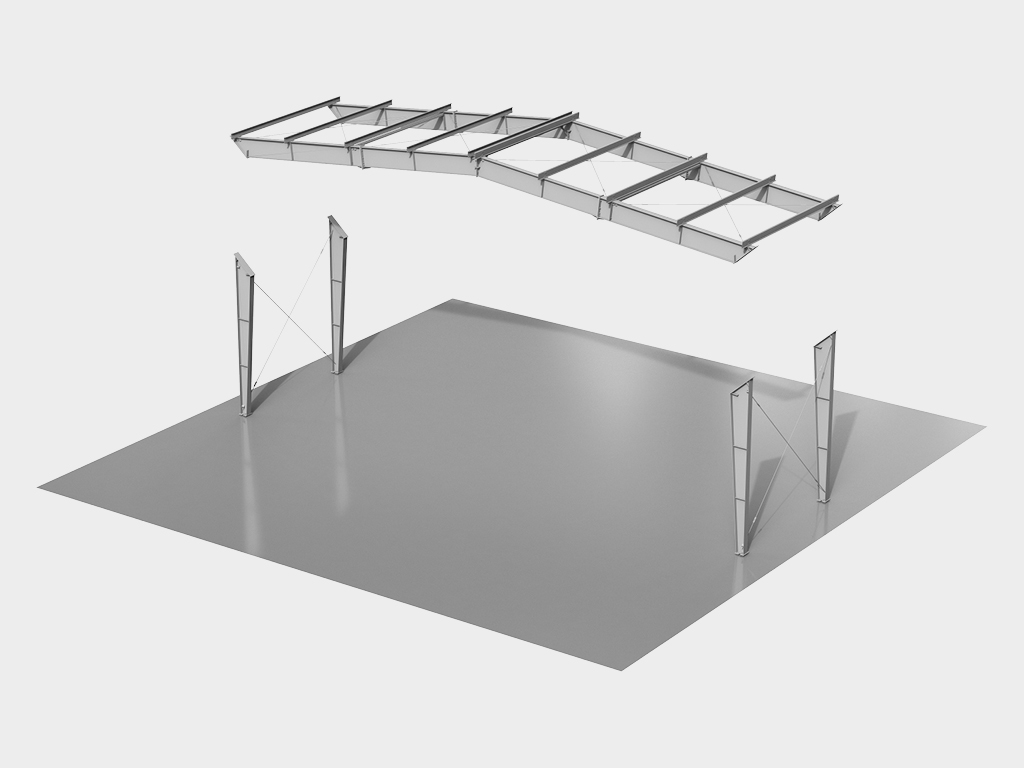

Монтаж укрупненными блоками.

Подготовить места складирования элементов полнокомплектного здания.
Оборудовать строительную площадку техникой и оборудованием, необходимыми для выполнения работ по монтажу полнокомплектного здания.
Выполнить необходимые работы нулевого цикла.
Выполнить выноску осей здания на местность.
Произвести заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.
Выполнить геодезическую съемку верха фундаментов и определить возможные отклонения положения анкерных болтов от проектного.
Результаты геодезической съемки оформить надлежащим образом.
В случае наличия отклонений положения анкерных болтов от проектного выслать информацию в проектный отдел концерна DoorHan для принятия решения по последующему монтажу конструкций.
Фундаменты должны быть запроектированы таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций полнокомплектного здания.
Отклонение положения осей строящегося объекта от проектных не допускается.
Отклонение положения анкерных болтов от проектного допускается не более, чем на 3 мм.
При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

Гарантийные обязательства печать

2. Гарантия качества покрытия ограждающих конструкций — 3 года.
