Рольставни витринные (взломоустойчивые) из экструдированного профиля серии rhe58m

DoorHan RHE58M: Бескомпромиссная Защита Вашей Витрины и Бизнеса

Для бизнеса, расположенного на первых этажах зданий (street retail), витрина является не только главным инструментом привлечения клиентов, но и наиболее уязвимой точкой с точки зрения безопасности. Риски взлома, вандализма и грабежа здесь значительно выше, чем в охраняемых торговых центрах. В таких условиях стандартных защитных мер недостаточно. Требуется решение, способное противостоять серьезным механическим воздействиям и попыткам силового проникновения. Именно для таких задач созданы витринные взломоустойчивые рольставни DoorHan RHE58M из экструдированного профиля — настоящий бронированный щит для вашего бизнеса.

Сила экструзии: что такое профиль RHE58M?

Ключевое отличие и главное преимущество модели RHE58M заключается в технологии производства профиля. В отличие от пенозаполненных аналогов, экструдированный профиль создается путем продавливания расплавленного алюминия через формовочное отверстие (экструдер). В результате получается не полая "сэндвич-панель", а монолитная, цельная ламель со значительной толщиной стенок и наличием внутренних поперечных ребер жесткости.

Эта технология обеспечивает феноменальные прочностные характеристики:

  • Высочайшая взломостойкость: Профиль RHE58M сертифицирован по классам взломостойкости Р3 и Р4, что подтверждает его способность выдерживать применение физической силы и ручного инструмента. Сломать, пробить или разрезать такую ламель без специального электроинструмента практически невозможно.
  • Устойчивость к деформации: Благодаря ребрам жесткости и толстым стенкам, полотно из такого профиля крайне устойчиво к ударным нагрузкам и попыткам выдавливания из направляющих.
  • Надежность для больших проемов: Ширина профиля 58 мм в сочетании с его монолитной структурой позволяет создавать сверхпрочные рольставни для перекрытия широких витринных проемов без потери защитных свойств.

Конструкция рольставен RHE58M также усилена. Используются специальные направляющие шины, которые глубже и надежнее удерживают края полотна, а также мощные системы запирания, блокирующие полотно в закрытом положении.

Когда безопасность превыше всего: сферы применения

Рольставни DoorHan RHE58M — это выбор тех, для кого безопасность стоит на первом месте. Они незаменимы для защиты:

  • Магазинов формата street retail: Ювелирных салонов, магазинов электроники, бутиков с дорогими товарами.
  • Финансовых учреждений: Отделений банков, обменных пунктов, ломбардов.
  • Аптек: Особенно круглосуточных, где хранятся не только материальные ценности, но и медикаменты.
  • Офисов и складов: Расположенных на первых этажах и требующих повышенного уровня защиты в нерабочее время.
  • Входных групп в ресторанах и клубах: Где помимо защиты важен и солидный внешний вид.

Эстетика Силы: не только защита, но и стиль

Несмотря на свою мощь, рольставни RHE58M не выглядят как тюремная решетка. Современный дизайн, гладкая поверхность и возможность окраски в широкую палитру цветов позволяют им гармонично вписываться в архитектуру современных городов. Они придают фасаду солидный, завершенный и, что немаловажно, безопасный вид. Это посылает потенциальным злоумышленникам четкий сигнал о том, что объект находится под серьезной защитой, что само по себе является мощным сдерживающим фактором.

Управление такими массивными конструкциями всегда автоматизировано. Надежный электропривод обеспечивает плавное и легкое открытие/закрытие, а системы безопасности (например, фотоэлементы) предотвратят опускание полотна, если в проеме находится человек или предмет.

Инвестиции в рольставни DoorHan RHE58M — это не расходы, а прямое вложение в безопасность и непрерывность вашего бизнеса. Это спокойствие за сохранность товара, оборудования и имущества. Это уверенность в том, что ваше дело защищено одним из самых надежных и технологичных решений, доступных на рынке.

Зона применения:
Частные дома и квартиры
Обеспечение безопасности, улучшение тепло- и шумоизоляции, повышение комфорта.
Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Преимущества
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Энергосберегающие свойства
Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.
Возможность выбора способа управления
Для большего удобства пользования роллетами производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Энергосберегающие свойства
Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.
Возможность выбора способа управления
Для большего удобства пользования роллетами производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Дизайн
Экструдированные профили для оконных проемов и витрин
Дополнительные цвета
Основные цвета

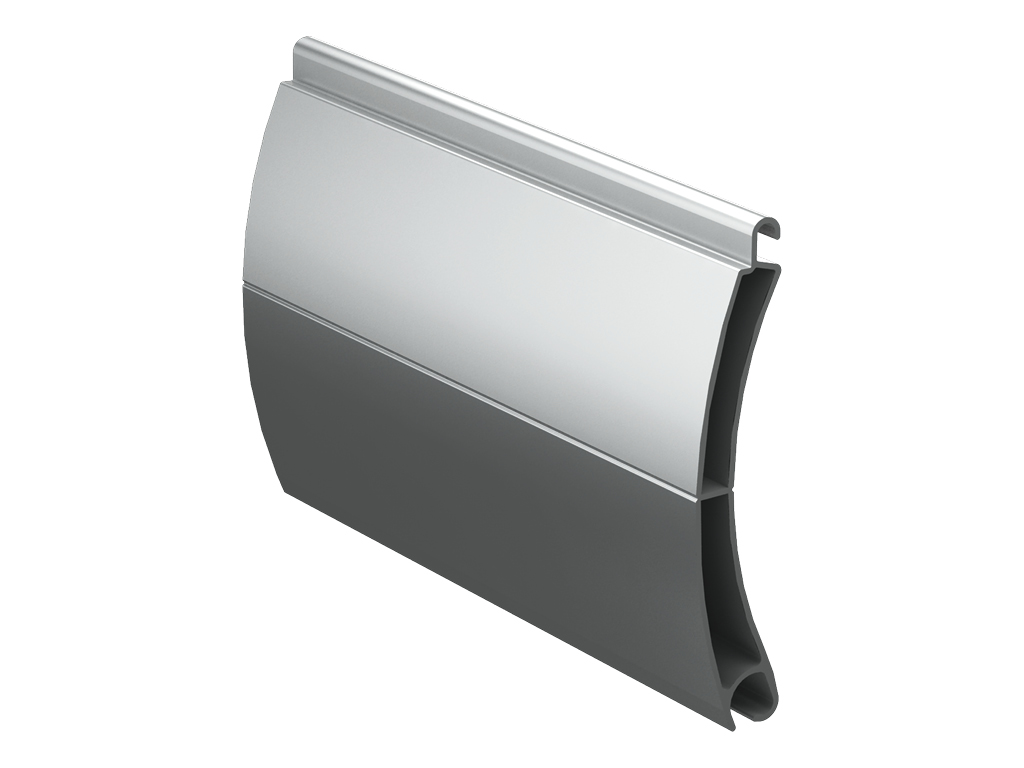

Профиль серии rhe58m
Профиль серии rhe58m
Жемчужно-белый (RAL 1013)
Жемчужно-белый (RAL 1013)
Светлая слоновая кость (RAL 1015)
Светлая слоновая кость (RAL 1015)
Серо-бежевый (RAL 1019)
Серо-бежевый (RAL 1019)
Пурпурно-красный (RAL 3004)
Пурпурно-красный (RAL 3004)
Транспортный красный (RAL 3020)
Транспортный красный (RAL 3020)
Стальной синий (RAL 5011)
Стальной синий (RAL 5011)
Пихтовый зеленый (RAL 6009)
Пихтовый зеленый (RAL 6009)
Светло-серый (RAL 7035)
Светло-серый (RAL 7035)
Шоколадно-коричневый (RAL 8017)
Шоколадно-коричневый (RAL 8017)
Серо-коричневый (RAL 8019)
Серо-коричневый (RAL 8019)
Глубокий черный (RAL 9005)
Глубокий черный (RAL 9005)
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Антрацит муар
Антрацит муар
Комплектация
Базовая комплектация
Дополнительная комплектация

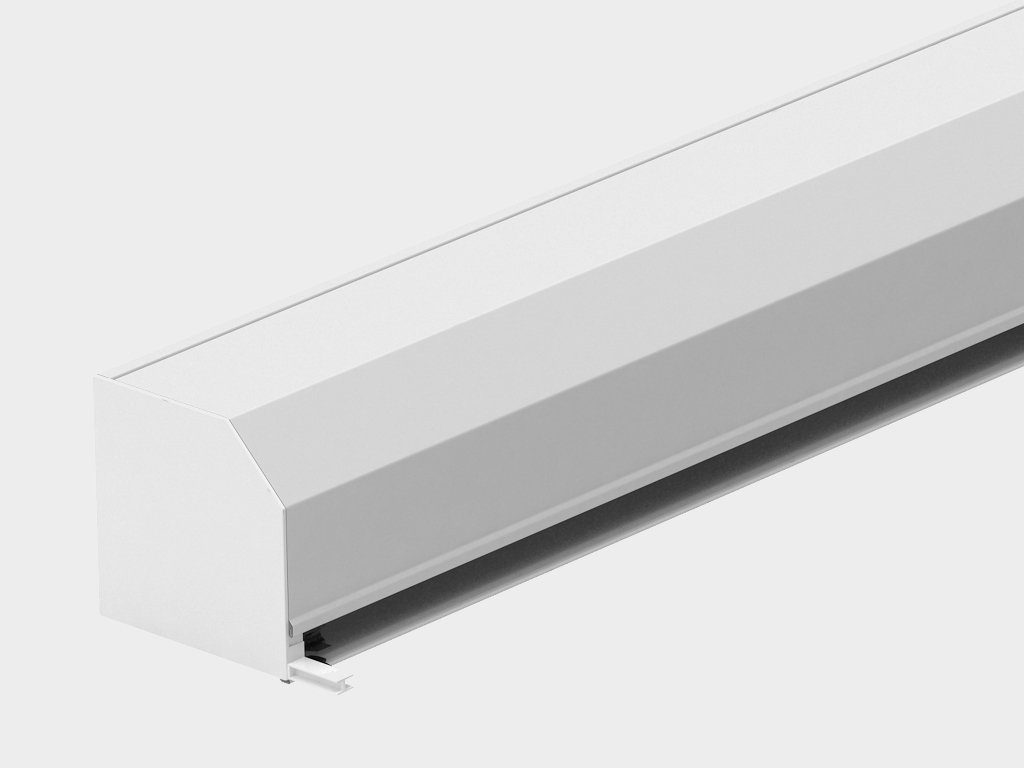

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

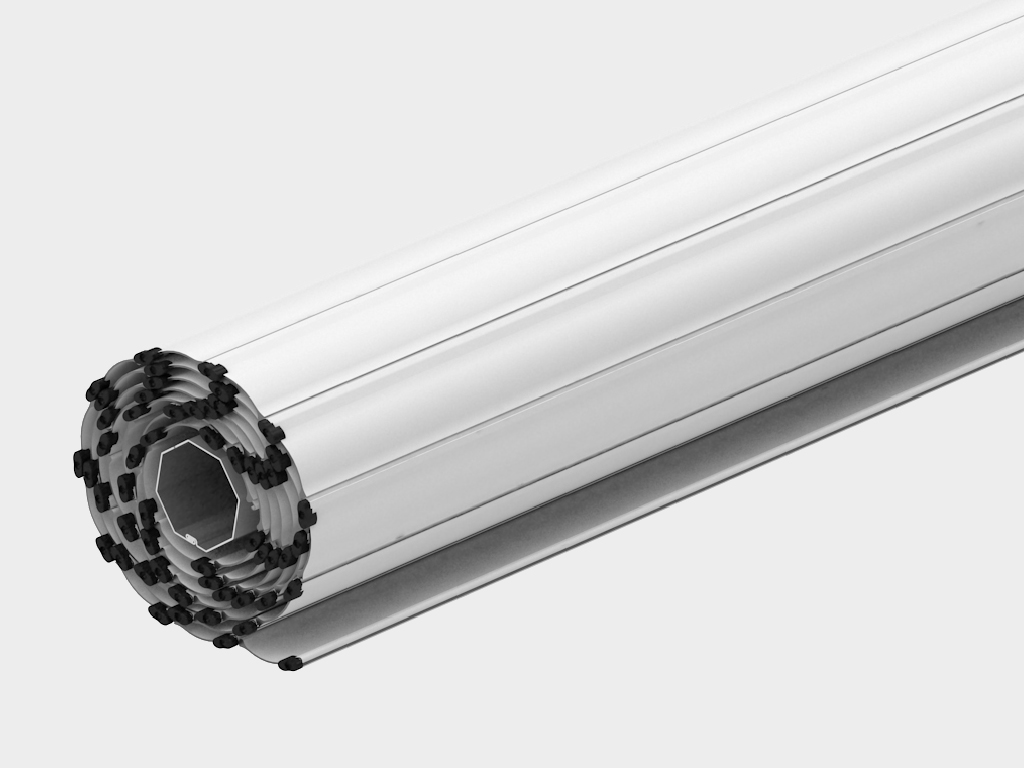

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

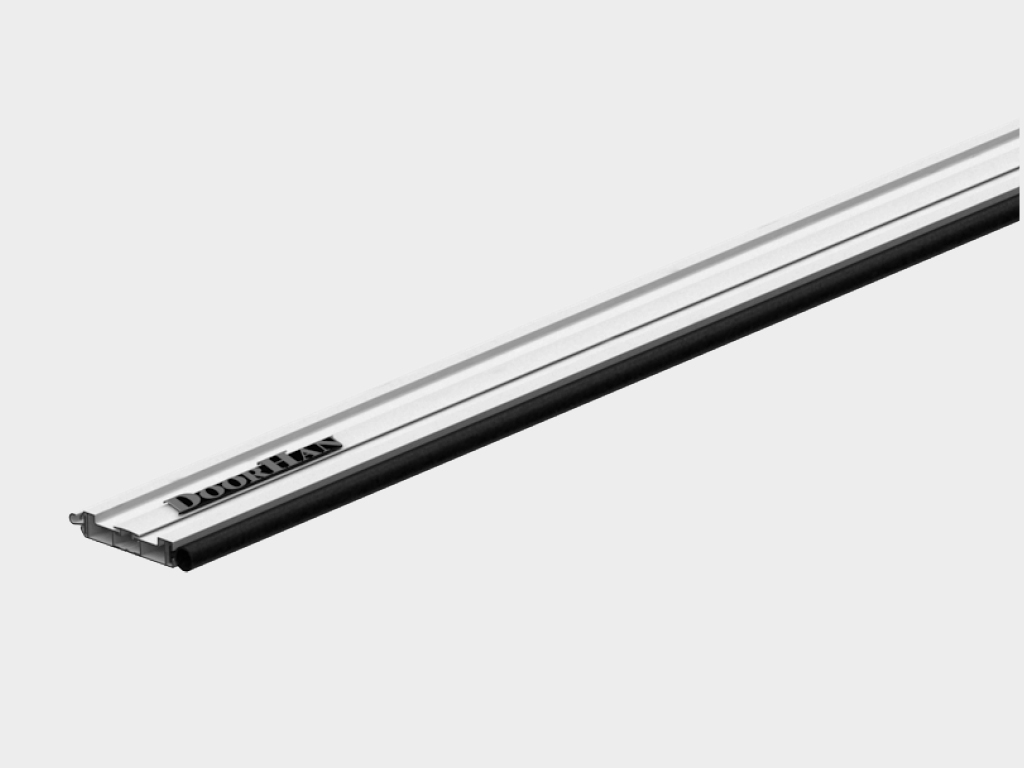

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

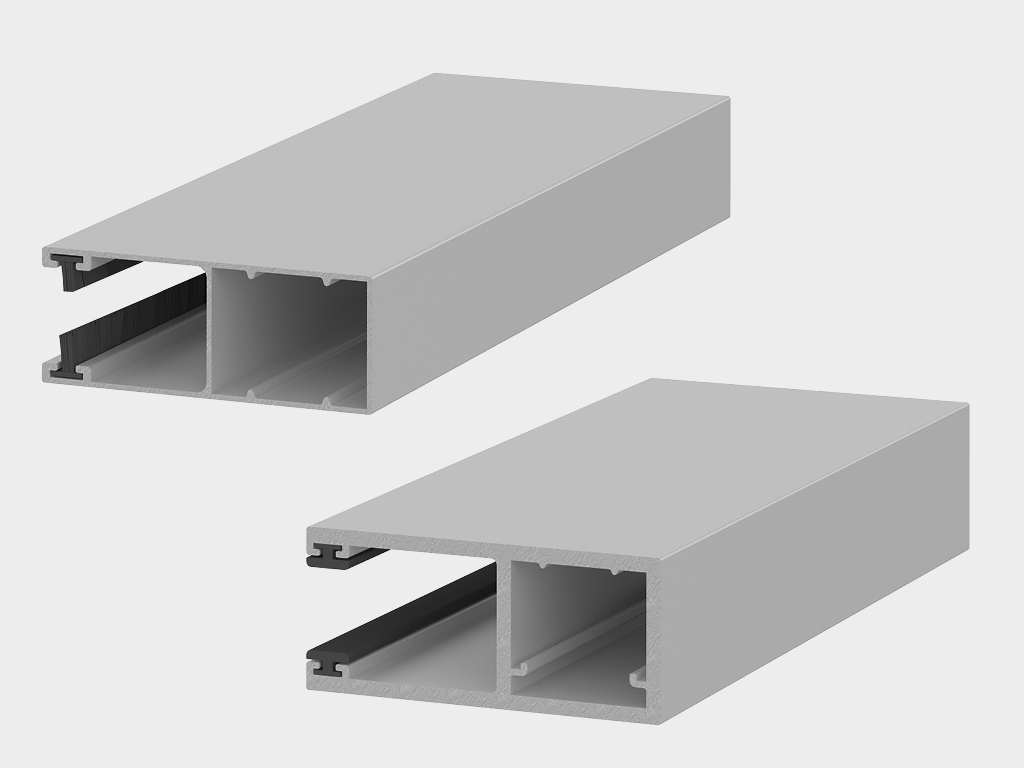

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

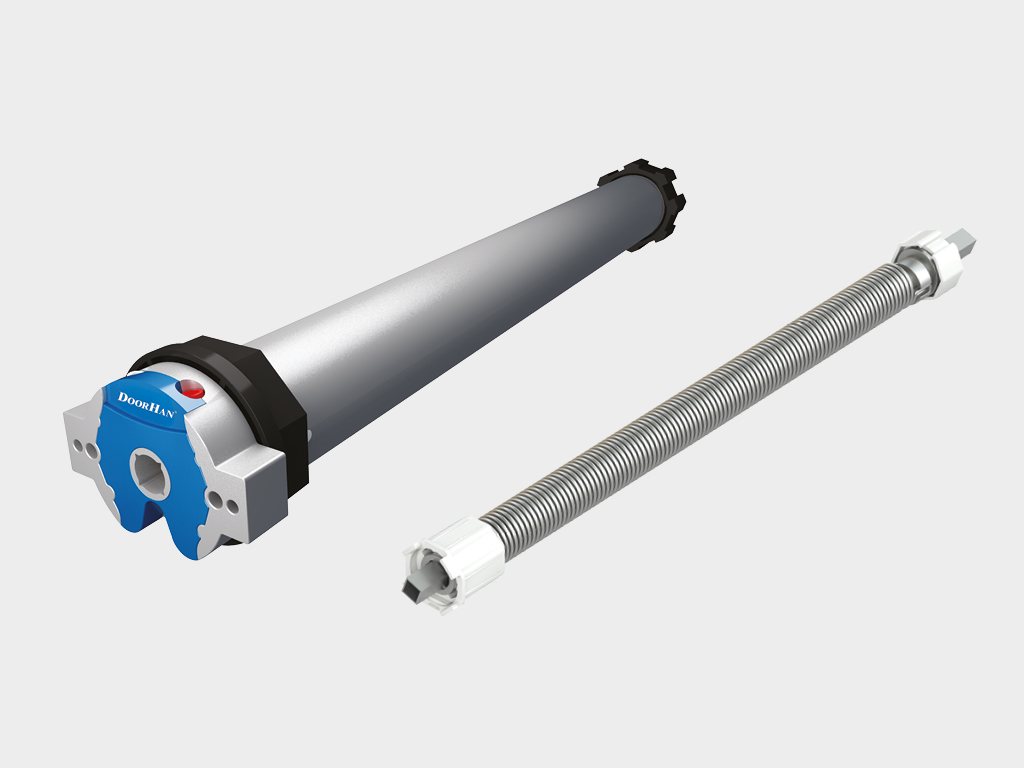

Ручной или автоматический электропривод.

Ручной или автоматический электропривод.

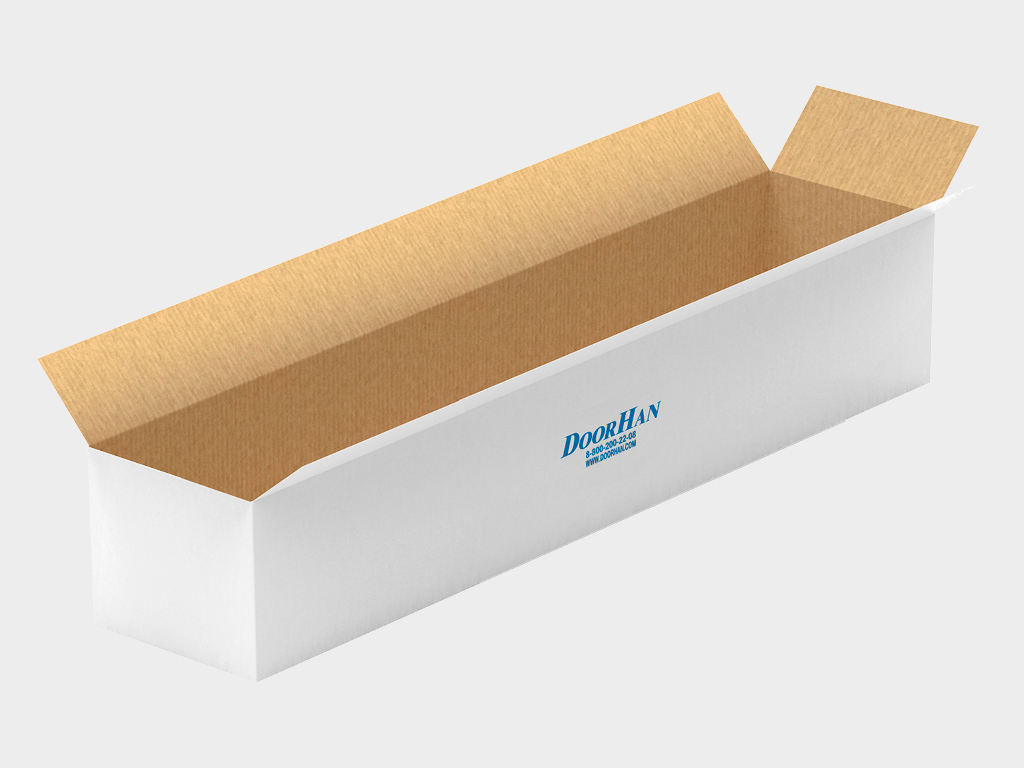

Коробка с комплектацией.

Коробка с комплектацией.

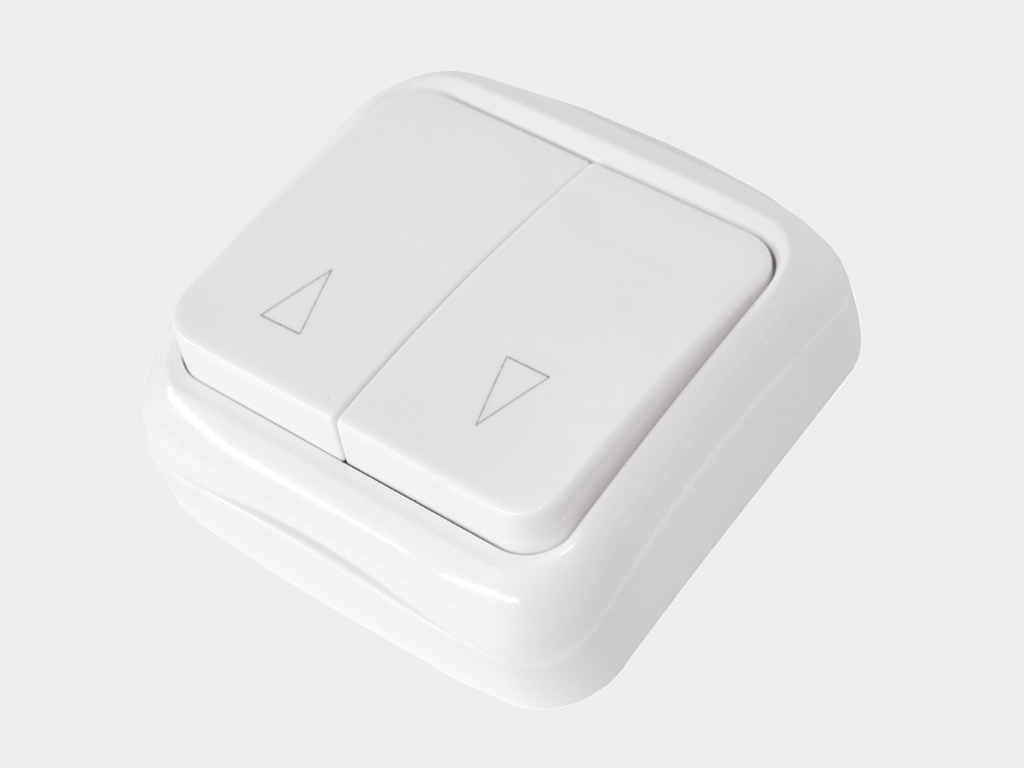

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

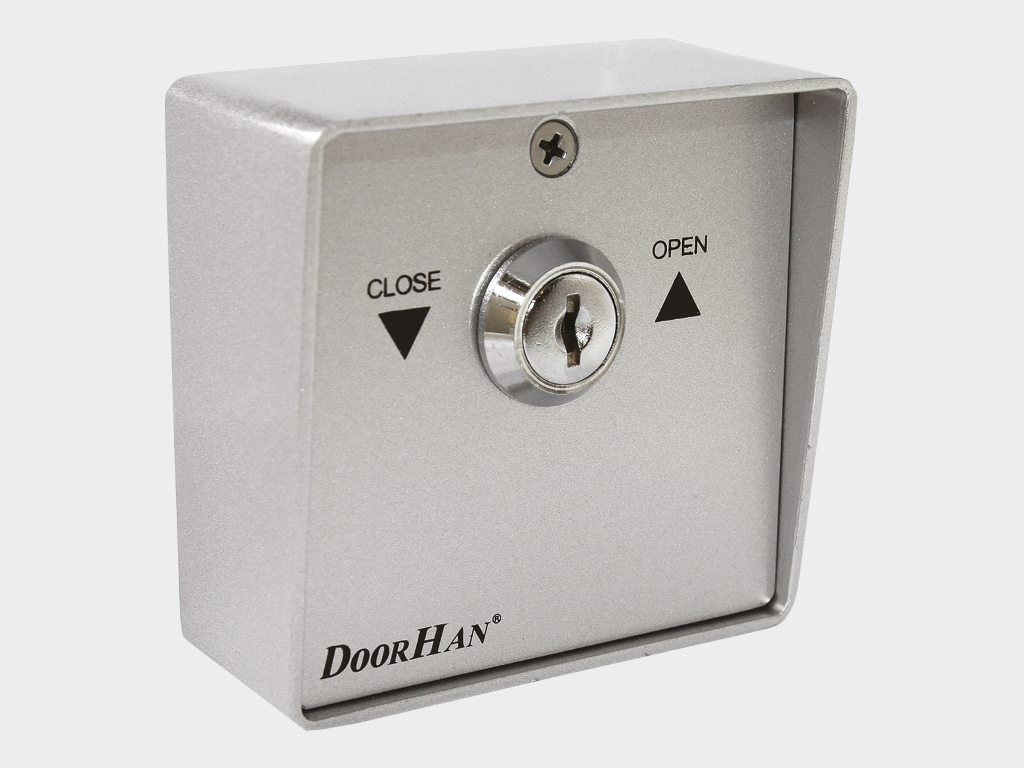

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

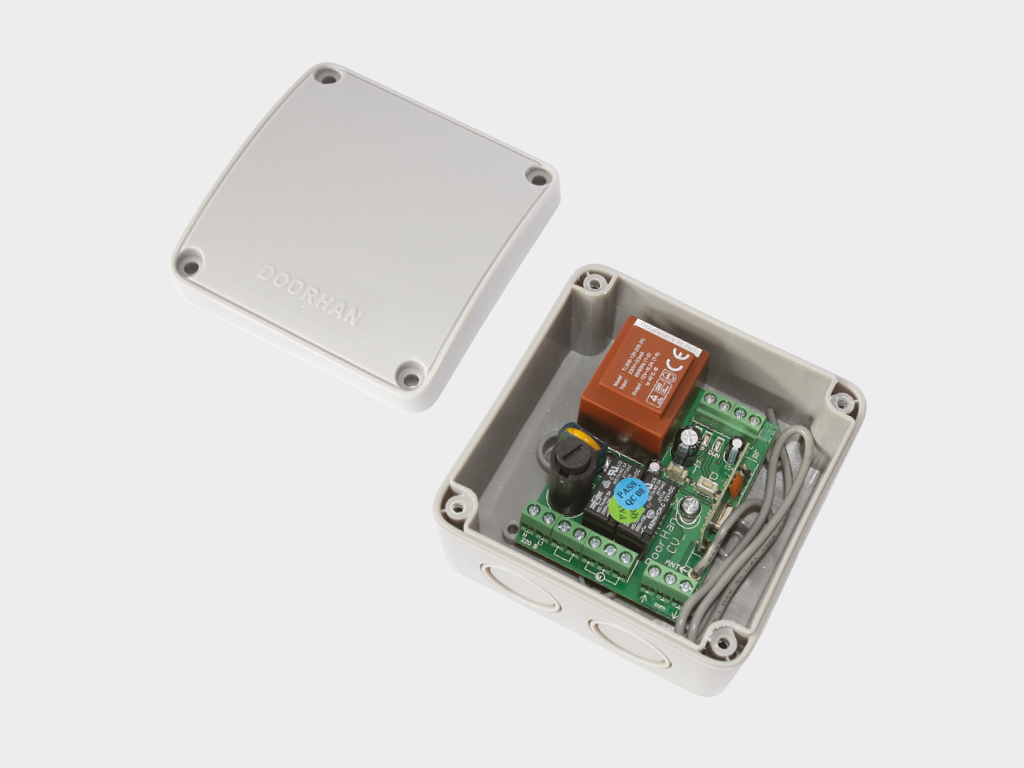

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

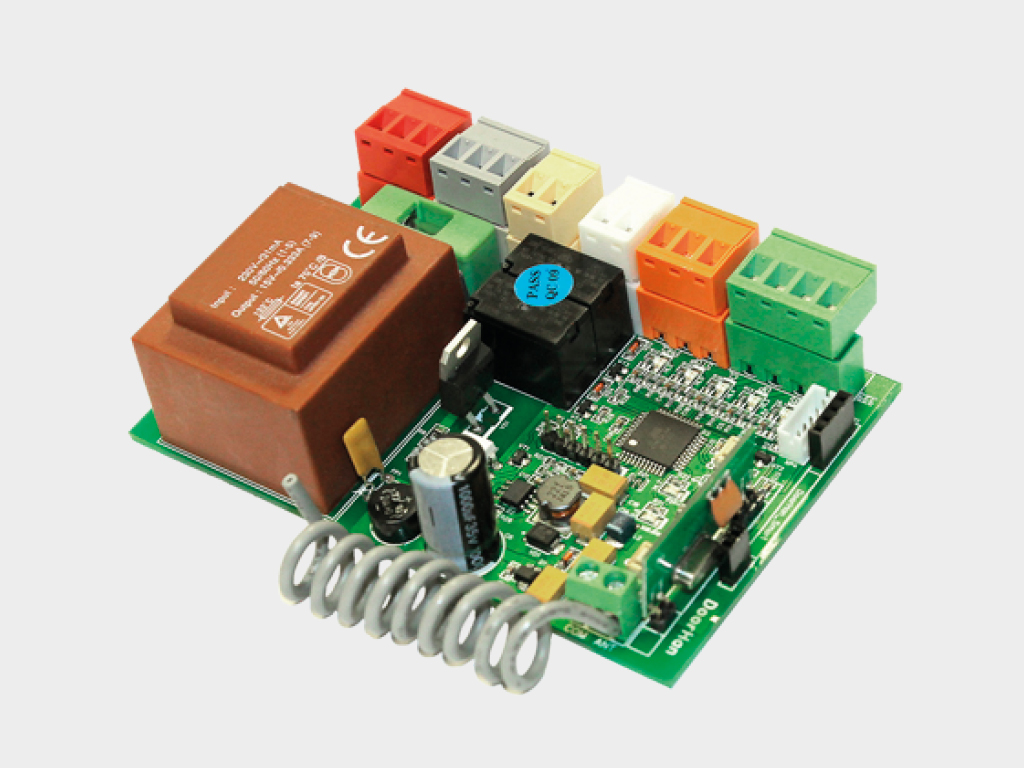

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

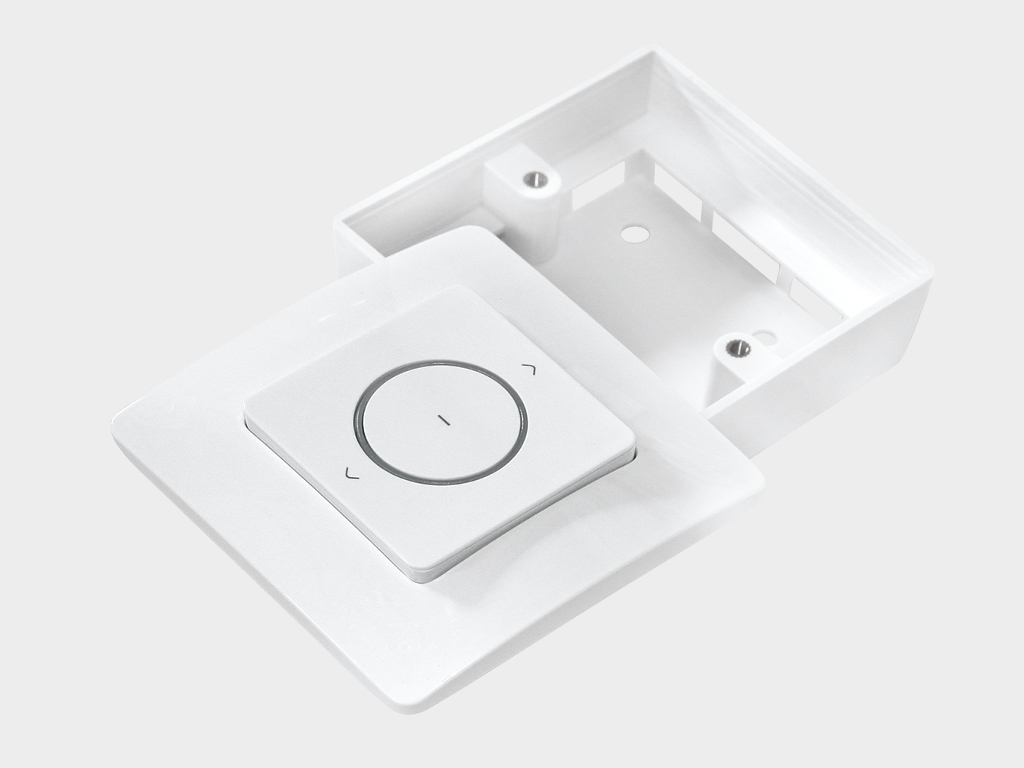

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

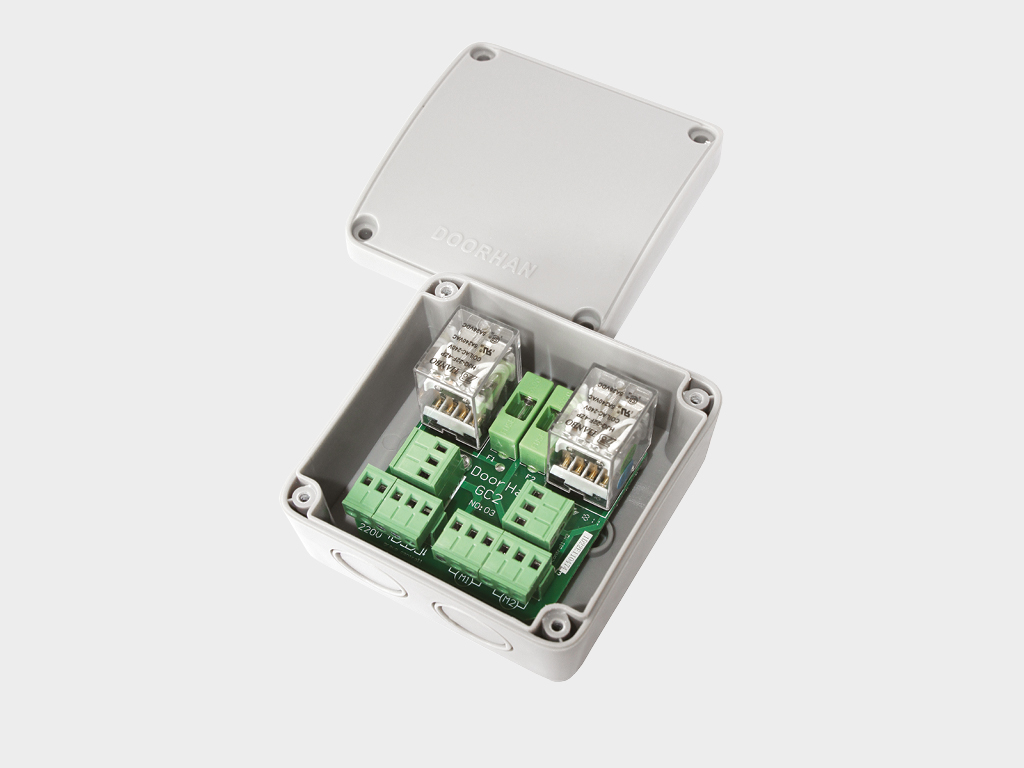

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

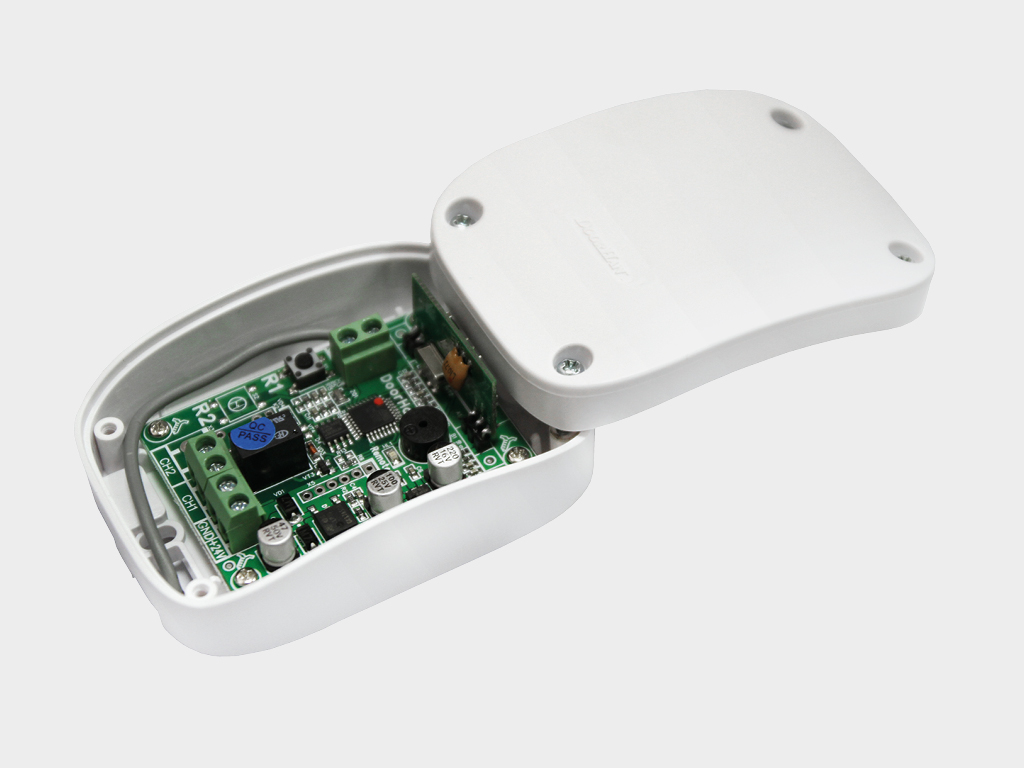

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

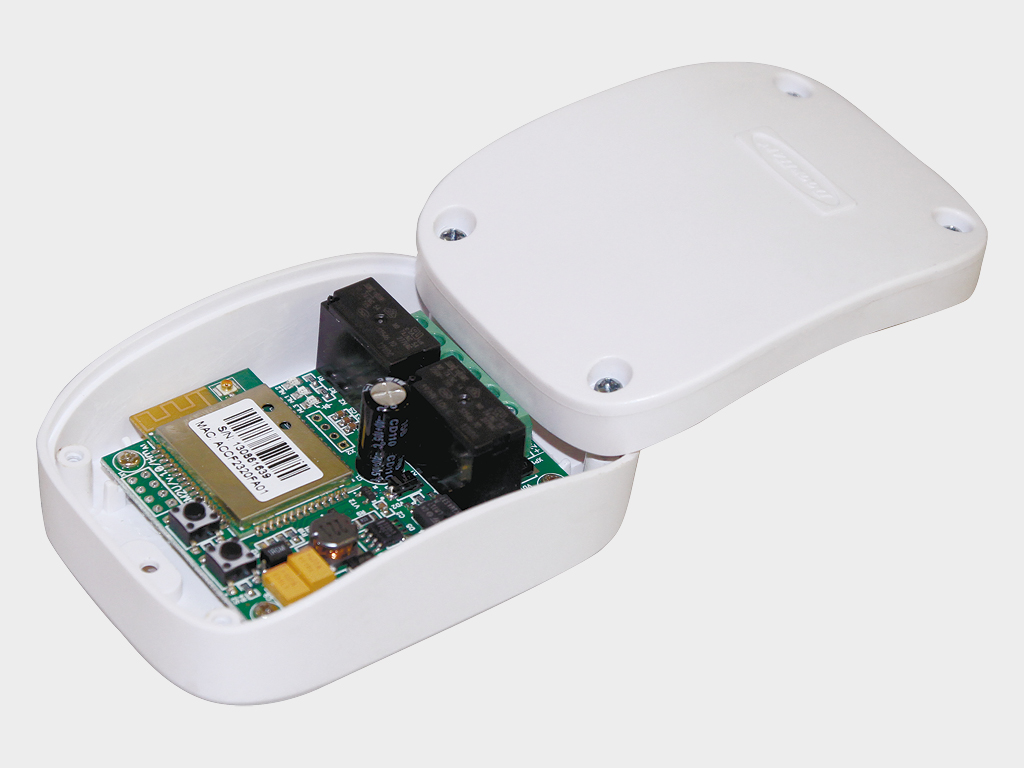

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

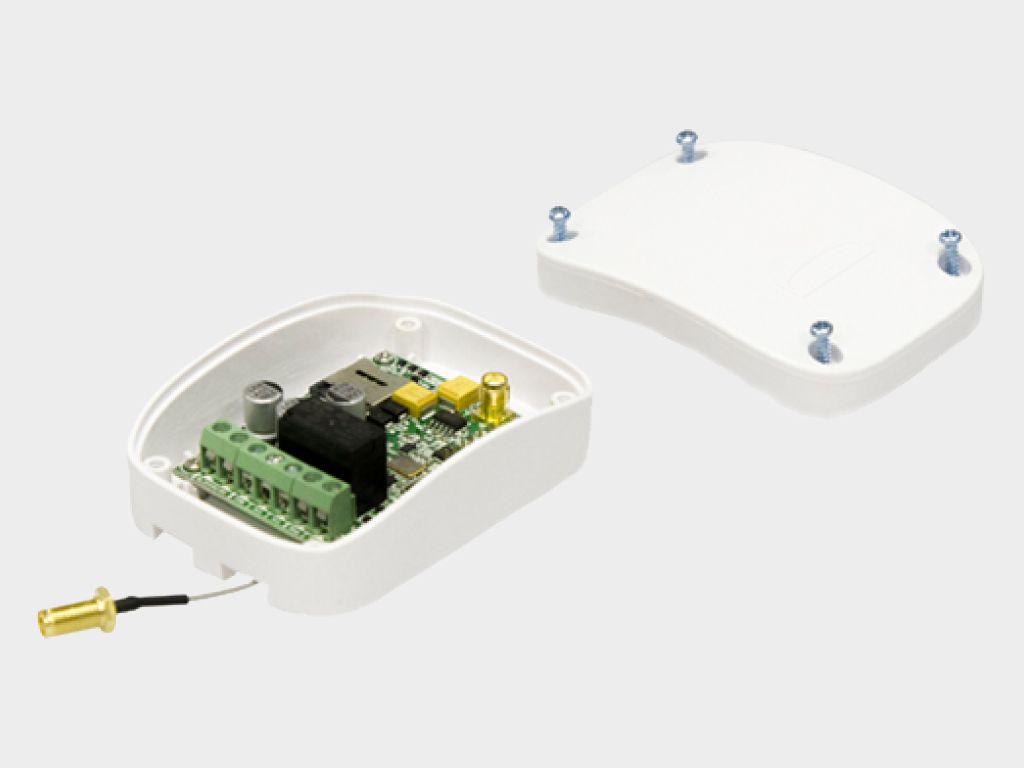

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

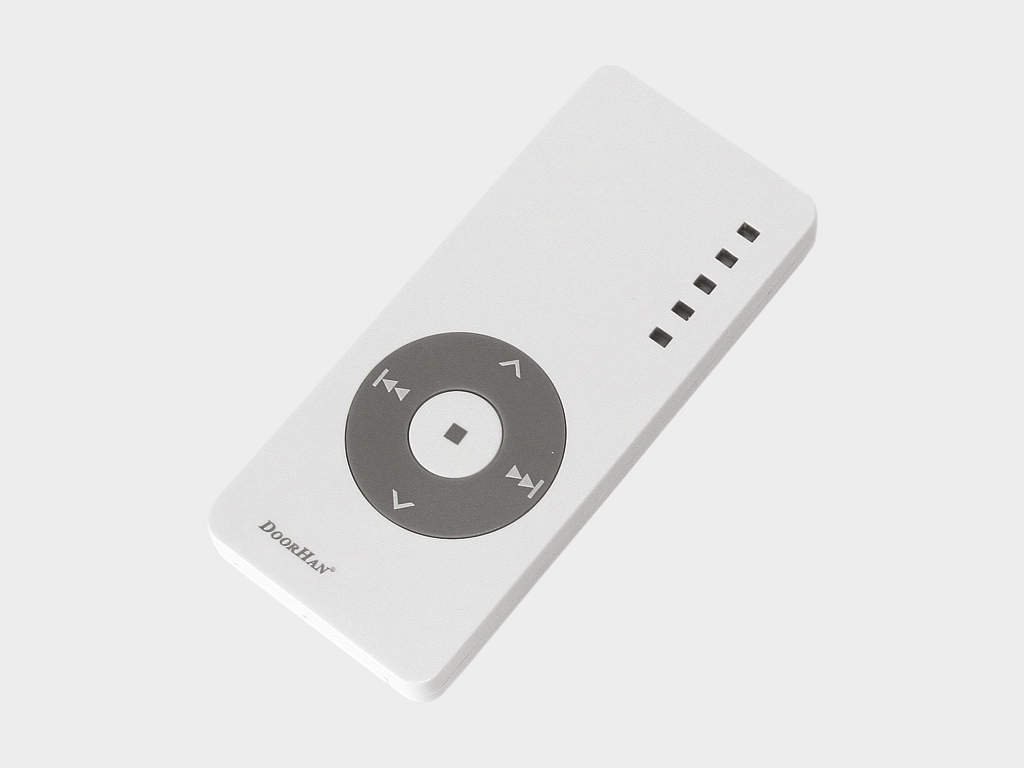

Пульт серии t5 для управления пятью роллетами.

Пульт серии t5 для управления пятью роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

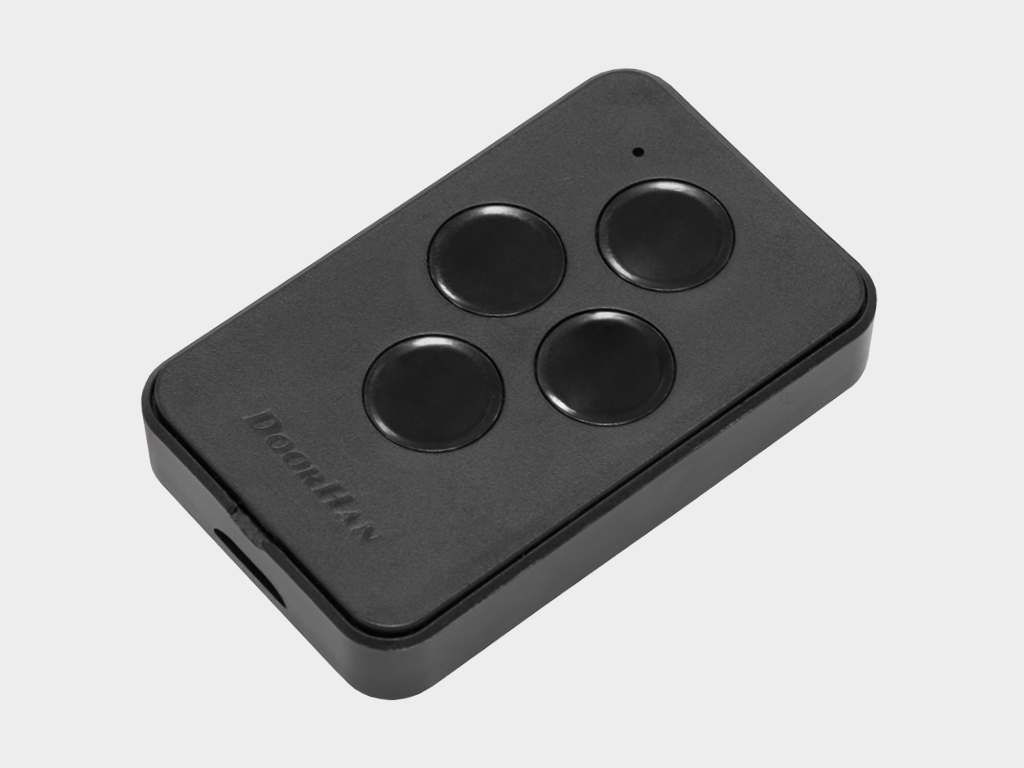

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

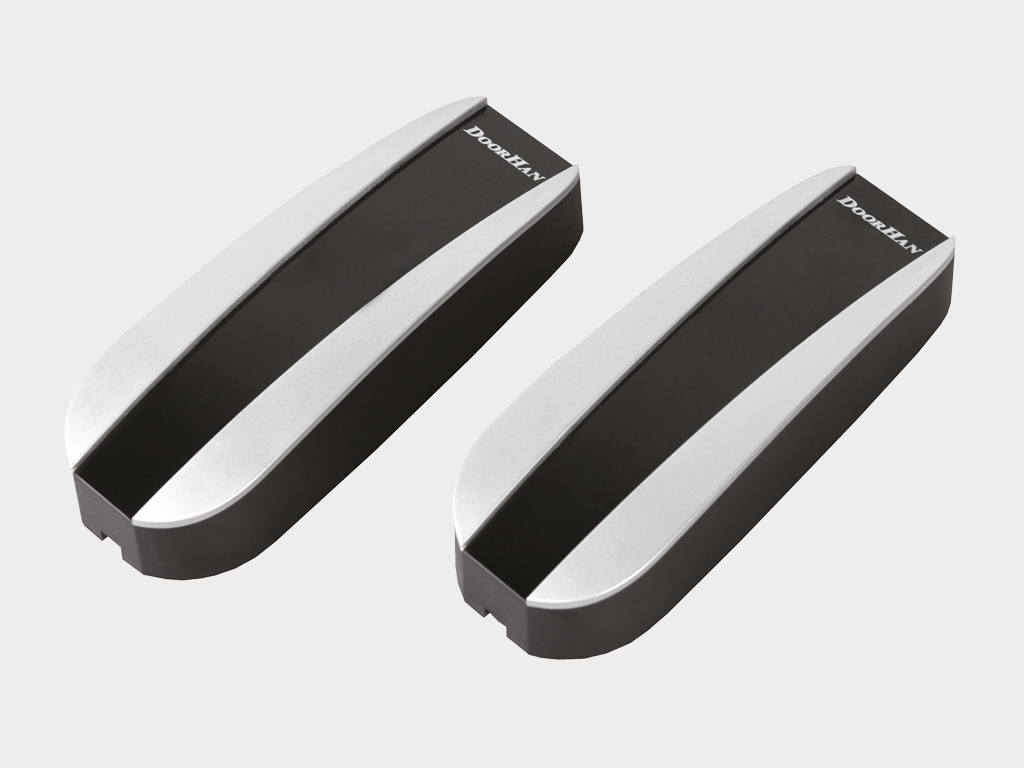

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание

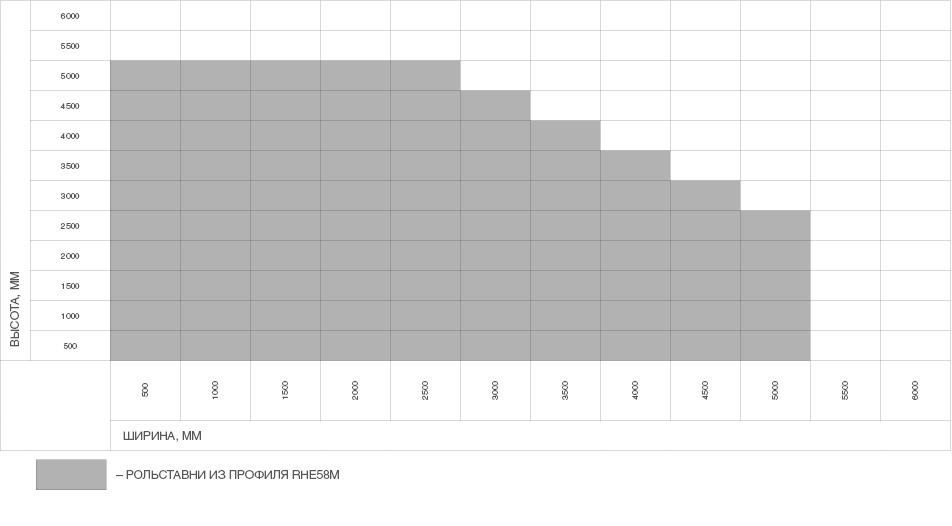

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
500–5 000
Ширина проема, мм
500–5 000
Максимальная площадь полотна, м²
14
Притолока, мм
От 180 (накладной монтаж)
Пристенки, мм
От 65 (накладной монтаж)

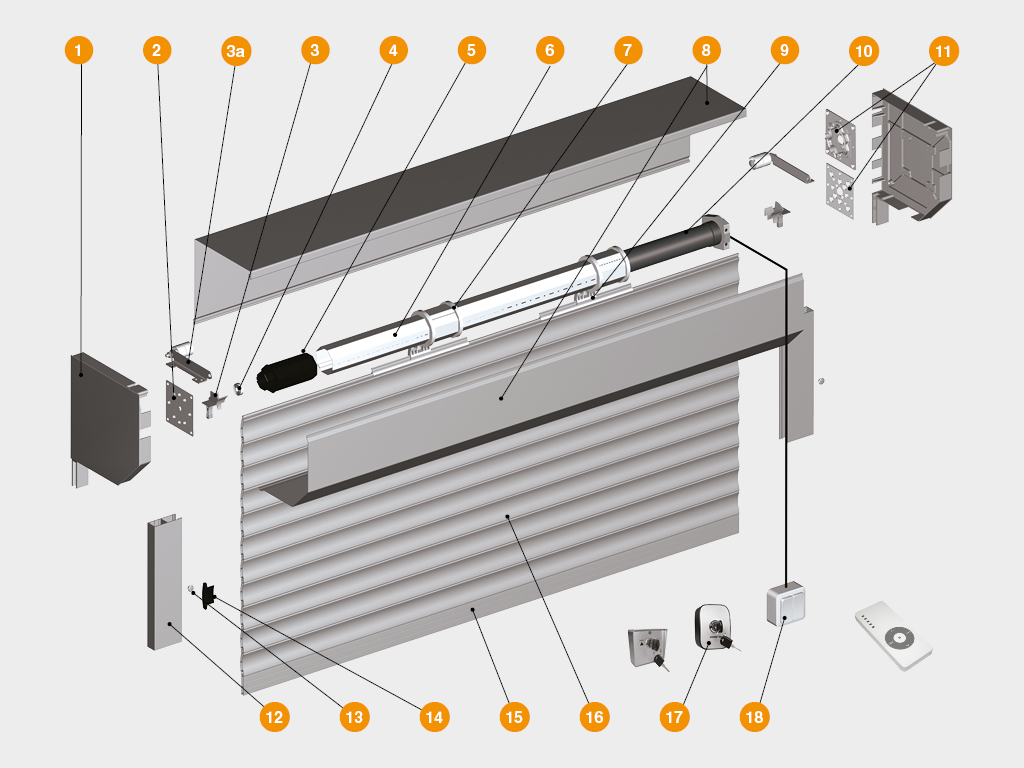

  1. Крышка боковая серий rk180, rk205, rk230, rk250, rk250s, rk300, rsk300, rk375
  2. Суппорт подшипника серий bs100, bs42
  3. Направляющее устройство серии ru65
  4. 3a. Ролик направляющий серий ru77 (rv77)
  5. Подшипник серий br28, br42
  6. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s
  7. Вал октагональный серий rv60, rv70, rv102
  8. Кольцо ригельное серий rd60, rd70
  9. Короб защитный серий rb180, rb205, rsk230, rb250, rb300, rb375
  10. Замок автоматический серий rm2, rm3
  11. Электропривод внутривальный
  12. Пластина крепления привода серии bu100k
  13. Направляющий профиль серий rg65ms, rg65s, rg70ms, rg70s
  14. Заглушка серии pb14
  15. Замок боковой серии sle58m
  16. Профиль концевой серий ra50em, ra58kn
  17. Профиль (полотно) серии rhe58m
  18. Выключатель с ключом серий swm, swk
  19. Выключатель клавишный серий swb, swh

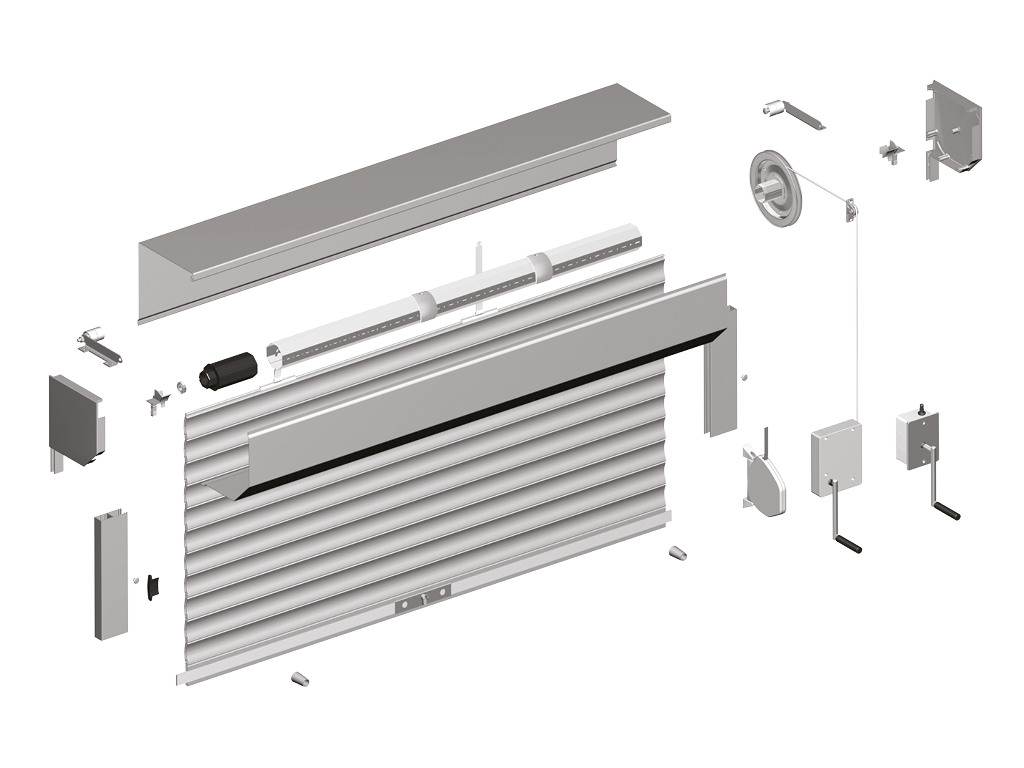

Рольставни с ручным ленточным, шнуровым или кордовым приводом  <br>Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом
Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

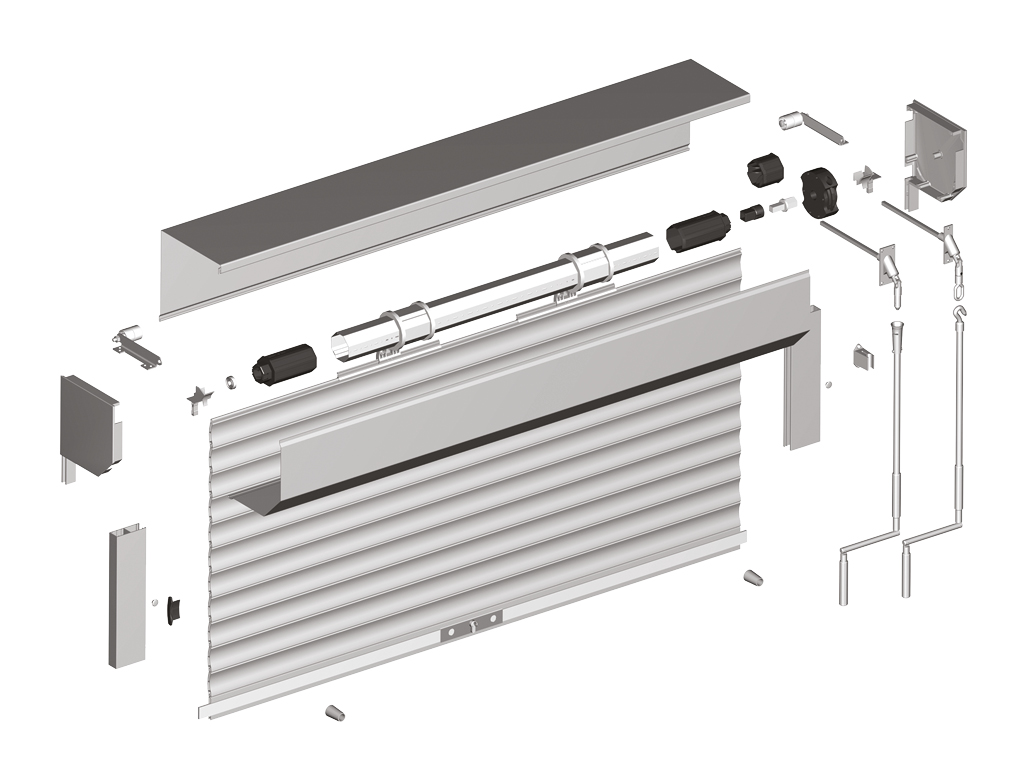

Рольставни с ручным воротковым приводом  <br>Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом
Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

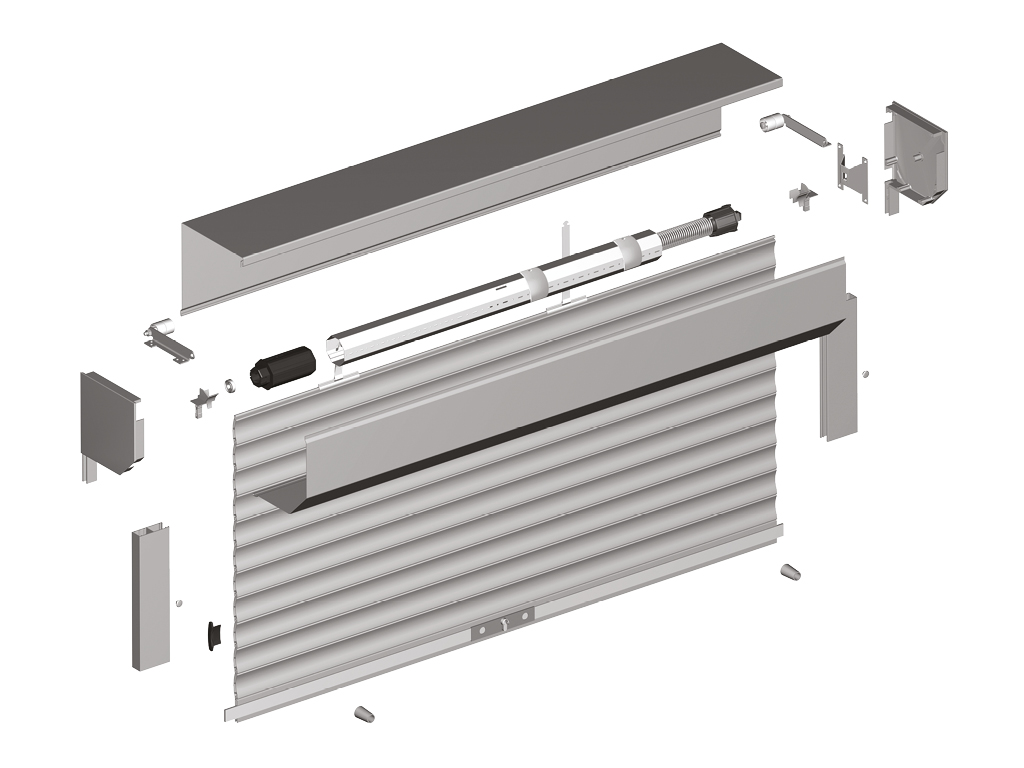

Рольставни с пружинно-инерционным механизмом  Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольставни с пружинно-инерционным механизмом Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Параметр Значение Примечание
Профиль серии rhe58m
Материал Алюминий
Вес профиля, кг/(п/м) 0,319
Вес профиля, кг/м² 5,5
Количество ламелей на 1 м высоты полотна, шт. 17
Максимальная ширина полотна, м 5
Максимальная площадь полотна, м² 14

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.
Высота, мм 180–375
Ширина, мм 180–375
Длина, мм 500–6 000
Дополнительное описание печать

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий rh77 и rhe84.

Установка
Способы монтажа
Подготовка строительного объекта

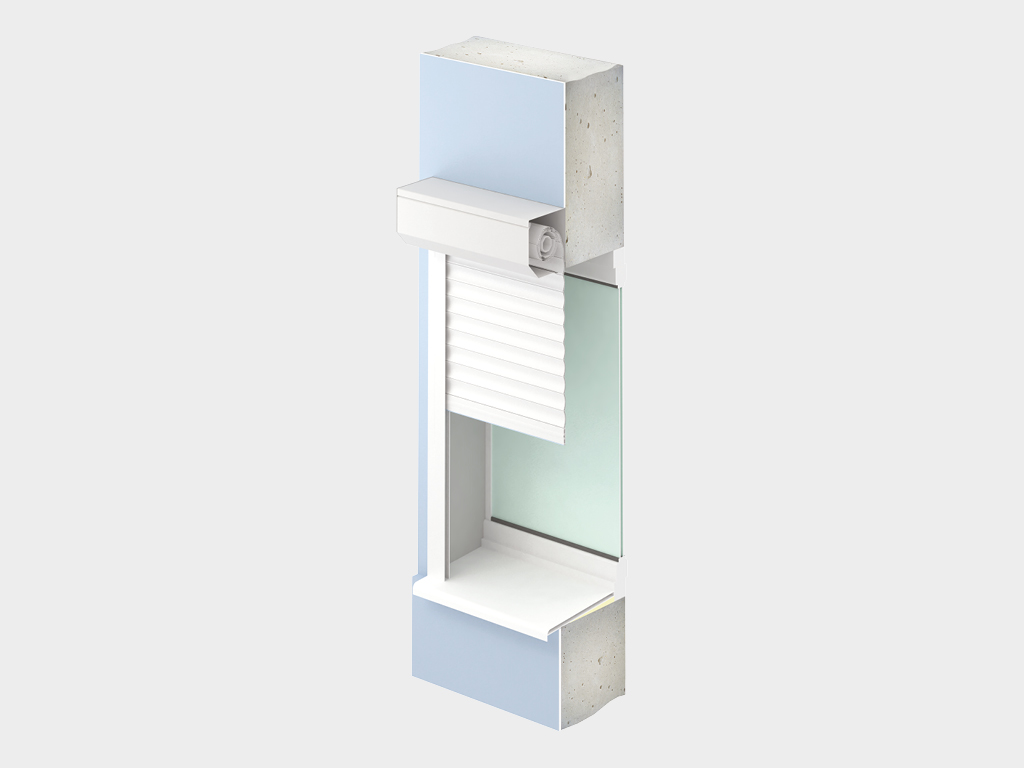

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа ролльставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа ролльставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

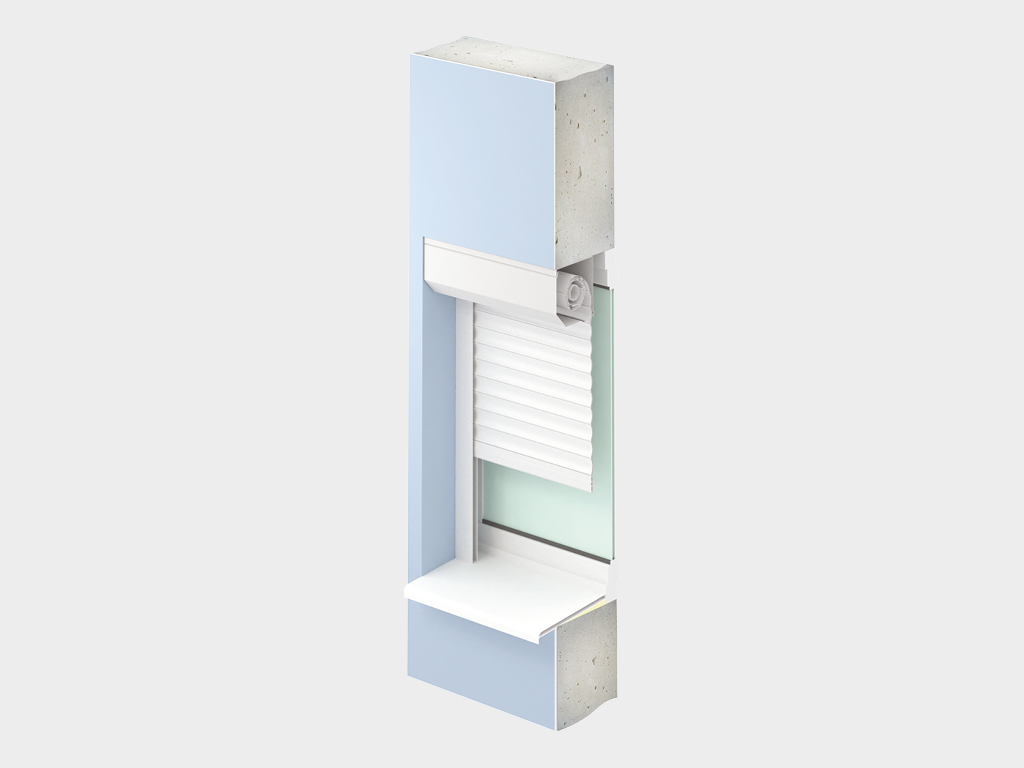

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

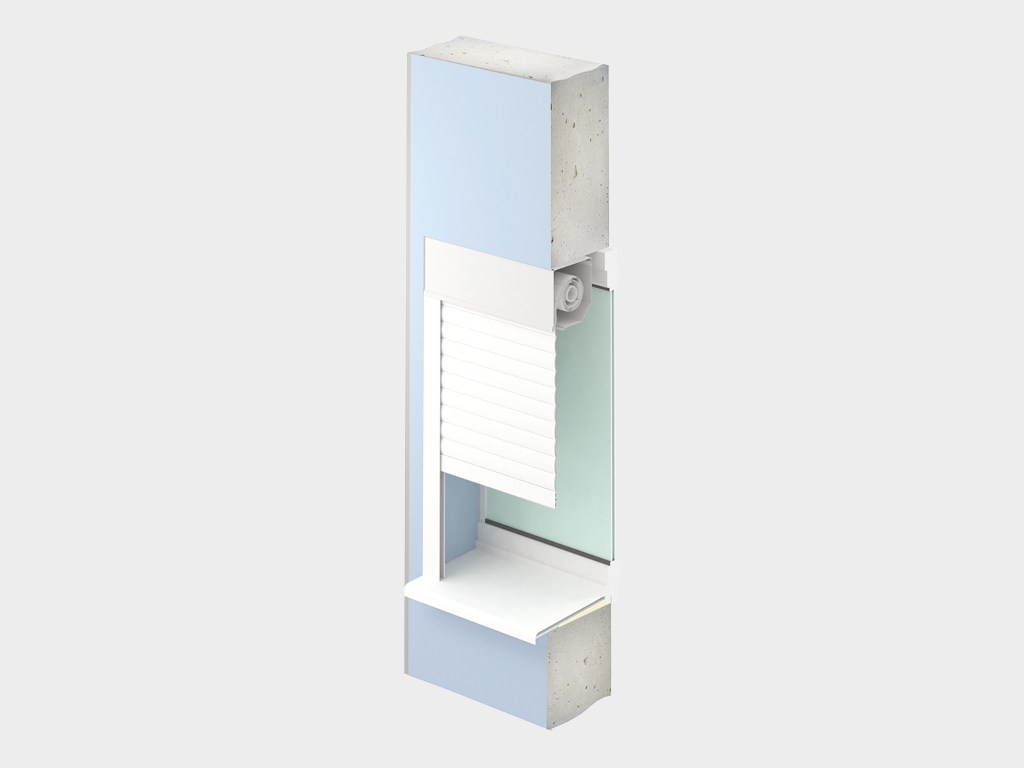

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

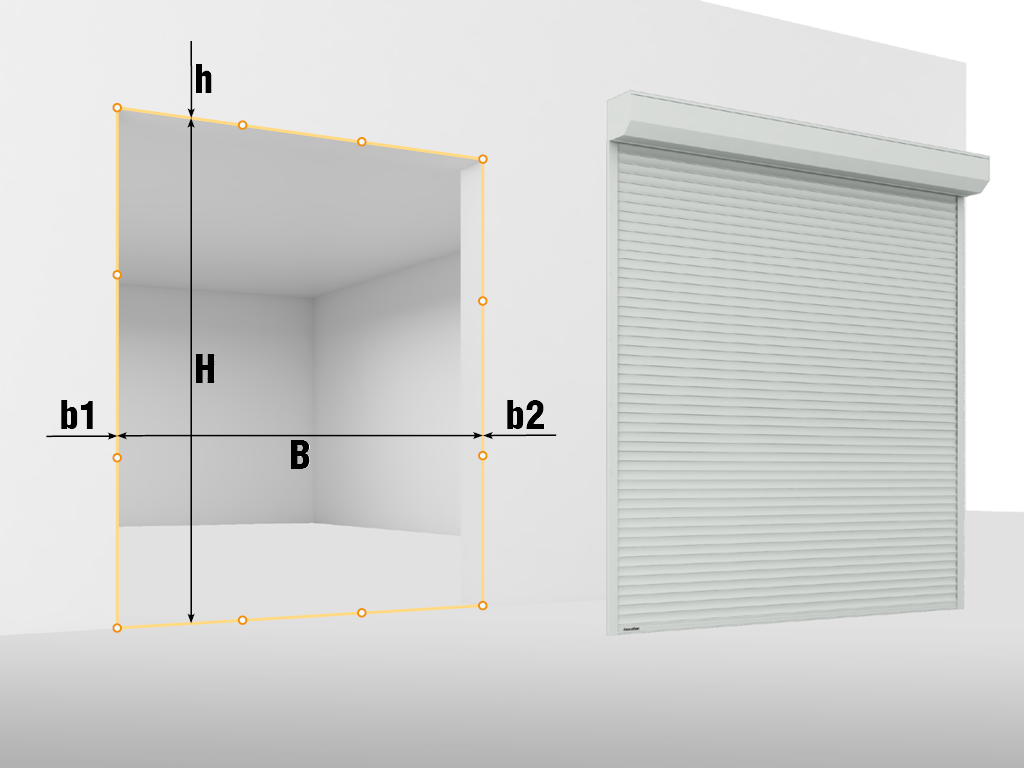

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.

    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольставни»

Сборочный чертеж на рольставни из экструдированного профиля серии rhe58m

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Экструдированные профили для оконных проемов и витрин
Профиль серии rhe58m
Профиль серии rhe58m
Дополнительные цвета
Жемчужно-белый (RAL 1013)
Жемчужно-белый (RAL 1013)
Светлая слоновая кость (RAL 1015)
Светлая слоновая кость (RAL 1015)
Серо-бежевый (RAL 1019)
Серо-бежевый (RAL 1019)
Пурпурно-красный (RAL 3004)
Пурпурно-красный (RAL 3004)
Транспортный красный (RAL 3020)
Транспортный красный (RAL 3020)
Стальной синий (RAL 5011)
Стальной синий (RAL 5011)
Пихтовый зеленый (RAL 6009)
Пихтовый зеленый (RAL 6009)
Светло-серый (RAL 7035)
Светло-серый (RAL 7035)
Шоколадно-коричневый (RAL 8017)
Шоколадно-коричневый (RAL 8017)
Серо-коричневый (RAL 8019)
Серо-коричневый (RAL 8019)
Глубокий черный (RAL 9005)
Глубокий черный (RAL 9005)
Основные цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Антрацит муар
Антрацит муар
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический электропривод.

Ручной или автоматический электропривод.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии t5 для управления пятью роллетами.

Пульт серии t5 для управления пятью роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
500–5 000
Ширина проема, мм
500–5 000
Максимальная площадь полотна, м²
14
Притолока, мм
От 180 (накладной монтаж)
Пристенки, мм
От 65 (накладной монтаж)
Конструкция
  1. Крышка боковая серий rk180, rk205, rk230, rk250, rk250s, rk300, rsk300, rk375
  2. Суппорт подшипника серий bs100, bs42
  3. Направляющее устройство серии ru65
  4. 3a. Ролик направляющий серий ru77 (rv77)
  5. Подшипник серий br28, br42
  6. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s
  7. Вал октагональный серий rv60, rv70, rv102
  8. Кольцо ригельное серий rd60, rd70
  9. Короб защитный серий rb180, rb205, rsk230, rb250, rb300, rb375
  10. Замок автоматический серий rm2, rm3
  11. Электропривод внутривальный
  12. Пластина крепления привода серии bu100k
  13. Направляющий профиль серий rg65ms, rg65s, rg70ms, rg70s
  14. Заглушка серии pb14
  15. Замок боковой серии sle58m
  16. Профиль концевой серий ra50em, ra58kn
  17. Профиль (полотно) серии rhe58m
  18. Выключатель с ключом серий swm, swk
  19. Выключатель клавишный серий swb, swh
Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом  <br>Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом
Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом  <br>Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом
Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом  Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольставни с пружинно-инерционным механизмом Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Технические характеристики
Параметр Значение Примечание
Профиль серии rhe58m
Материал Алюминий
Вес профиля, кг/(п/м) 0,319
Вес профиля, кг/м² 5,5
Количество ламелей на 1 м высоты полотна, шт. 17
Максимальная ширина полотна, м 5
Максимальная площадь полотна, м² 14
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.
Высота, мм 180–375
Ширина, мм 180–375
Длина, мм 500–6 000
Дополнительное описание

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий rh77 и rhe84.

Установка
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа ролльставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа ролльставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Подготовка строительного объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.

    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольставни»

Чертежи

Сборочный чертеж на рольставни из экструдированного профиля серии rhe58m

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
