Уличные и гаражные рольворота из пенозаполненного профиля RH77M

Рольворота DoorHan RH77M: Тепло, Тихо и Безопасно в Вашем Гараже

Для большинства автовладельцев гараж — это не просто парковочное место, а второй дом для их автомобиля, мастерская и место хранения важных вещей. Создание правильного микроклимата в гараже — залог долгой службы машины и комфорта самого владельца. Именно поэтому к выбору гаражных ворот стоит подходить комплексно, учитывая не только их прочность, но и способность сохранять тепло и защищать от шума. Рольворота DoorHan RH77M из пенозаполненного профиля — это самое популярное и сбалансированное решение на рынке, которое идеально отвечает этим требованиям, предлагая оптимальное соотношение цены, качества и функциональности.

Секрет Тепла и Тишины: Технология Пенозаполнения

Профиль RH77M изготавливается из двух листов прочного алюминия, пространство между которыми под давлением заполняется твердым пенополиуретаном. Эта, на первый взгляд, простая конструкция обладает целым рядом выдающихся качеств, которые делают ее идеальной для гаражных ворот:

  • Превосходная теплоизоляция: Плотный слой пенополиуретана создает эффективный термический барьер. Зимой такие ворота не промерзают и надежно удерживают тепло внутри гаража, что не только создает комфортные условия, но и позволяет существенно экономить на его отоплении. Летом же они защищают помещение от перегрева. Коэффициент сопротивления теплопередаче у таких ворот сопоставим с кирпичной стеной толщиной 50-60 см.
  • Эффективная звукоизоляция: "Сэндвич-структура" профиля отлично поглощает уличный шум, делая ваш гараж тихим и уютным. Вы не будете слышать шум проезжающих машин, а ваши соседи не услышат звук работающих инструментов.
  • Защита от непогоды: Плотное полотно с уплотнителями по периметру надежно защищает гараж от дождя, снега, ветра и пыли, сохраняя чистоту и сухость внутри.
  • Достаточная прочность и легкость: Алюминиевый профиль не подвержен коррозии и обладает достаточной прочностью, чтобы противостоять ветровым нагрузкам и мелким хулиганским действиям. При этом он значительно легче стальных или экструдированных аналогов, что снижает нагрузку на привод и делает его работу более тихой и долговечной.

Универсальность и Эстетика

Широкий профиль 77 мм позволяет изготавливать ворота для стандартных и умеренно широких гаражных проемов (до 6 метров). Благодаря компактной конструкции (полотно сворачивается в рулон в коробе над проемом), рольворота экономят пространство внутри и снаружи гаража, что особенно актуально при коротком въезде или низком потолке.

Внешний вид ворот RH77M легко адаптировать под любой фасад. Широкая палитра стандартных цветов и возможность окраски "под дерево" (например, "золотой дуб" или "венге") позволяют создать гармоничный ансамбль с окнами, дверями и кровлей вашего дома.

Максимальный Комфорт с Автоматикой

Современные гаражные ворота невозможно представить без автоматики. Рольворота RH77M оснащаются надежными электроприводами, которые позволяют открывать и закрывать их одним нажатием кнопки на пульте ДУ. Вам больше не придется выходить из машины в дождь или снег. Системы аварийного открытия позволят пользоваться воротами даже при отключении электричества.

DoorHan RH77M — это "золотой стандарт" гаражных ворот. Это умный выбор для тех, кто ценит комфорт, хочет снизить расходы на отопление и ищет надежное, долговечное и эстетичное решение по разумной цене. Это проверенная временем технология, которая сделает ваш гараж по-настоящему теплым, тихим и безопасным.

Зона применения:
Частный сектор
Рольворота подходят для обустройства въездных ворот к частным домам и коттеджам. Они защищают помещения от несанкционированного доступа, предотвращают проникновение на территорию, служат элементом декора и обеспечивают удобство в пользовании
Коммерческие здания
Рольворота устанавливаются для обеспечения безопасности территории и контроля доступа сотрудников и посетителей. Конструкции дополняют системами автоматизации и управления, что увеличивает эффективность охраны и обеспечивает безопасность имущества
Преимущества
Энергосберегающие свойства
Низкий коэффициент теплопроводности внутреннего наполнителя роллетного профиля (пены) позволяет эффективно сохранять комфортную температуру внутри помещения, защищая его от ветра, холода или жары.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Энергосберегающие свойства
Низкий коэффициент теплопроводности внутреннего наполнителя роллетного профиля (пены) позволяет эффективно сохранять комфортную температуру внутри помещения, защищая его от ветра, холода или жары.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Дизайн
Пенозаполненные профили для рольворот
Цвета

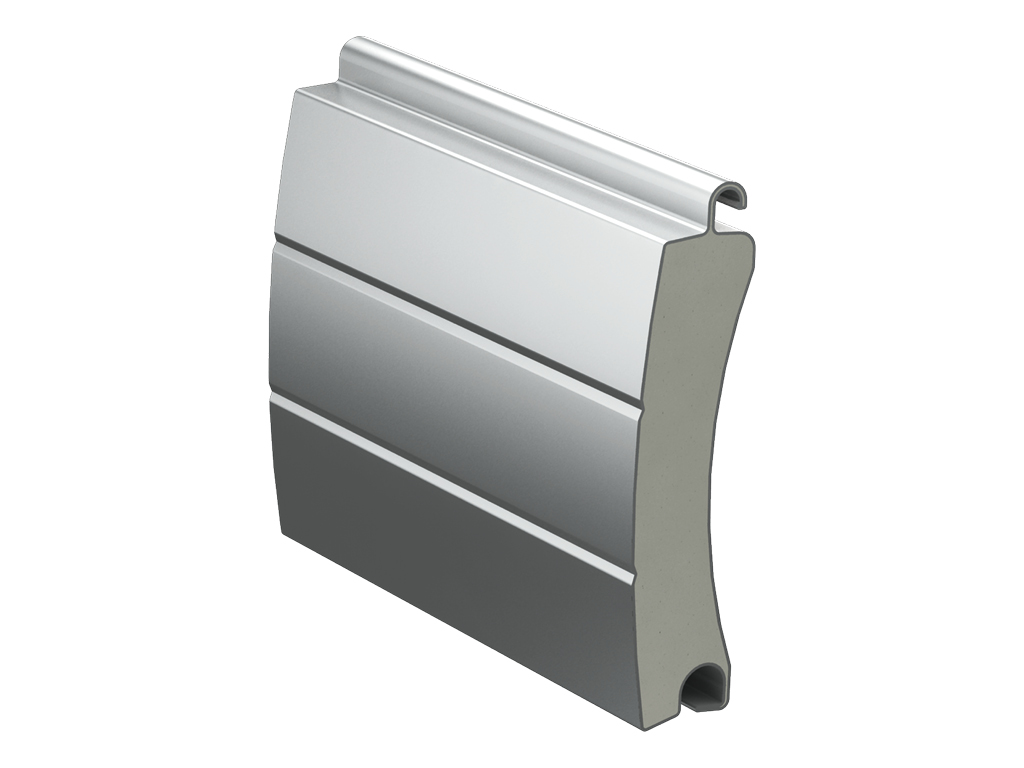

Профиль серии rh77m
Профиль серии rh77m
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Золотой Дуб
Золотой Дуб
Темный Дуб
Темный Дуб
Антрацит муар
Антрацит муар
Комплектация
Базовая комплектация
Дополнительная комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический электропривод.

Ручной или автоматический электропривод.

Коробка с комплектацией.

Коробка с комплектацией.

Выключатель клавишный swb.

Выключатель клавишный swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления электроприводами.

Вайфай-модуль для беспроводного управления электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной серии lamp-pro (лампа-про).

Сигнальная светодиодная лампа с антенной серии lamp-pro (лампа-про).

Техническое описание

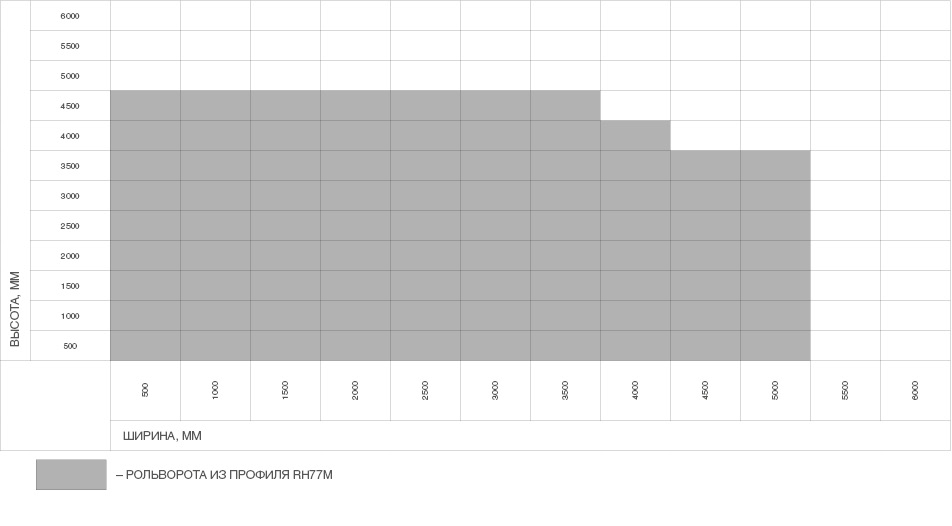

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–4 500
Ширина проема, мм
1 000–5 200
Максимальная площадь полотна, м²
18
Притолока, мм
От 250 (накладной монтаж)
Пристенки, мм
От 83 (накладной монтаж)
  1. Крышка боковая серий rk300, rsk300, rsk330, rk375
  2. Суппорт подшипника серий bs100, bs42
  3. 3a. Ролик направляющий серий ru77 (rv77)
  4. Подшипник серий br28, br42
  5. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
  6. Вал октагональный серий rv60, rv70, RV102
  7. Кольцо ригельное серий rd60, rd70
  8. Короб защитный серий rb300, rb330, rb375
  9. Замок автоматический серий rb3, rb4
  10. Электропривод внутривальный
  11. Пластина крепления привода серии bu100k
  12. Направляющий профиль серий rg83ms, rg90ms, rg100
  13. Заглушка серии pb14
  14. Замок боковой серии sl77
  15. Профиль концевой серий ra77em, ra77kn
  16. Профиль (полотно) серии rh77m
  17. Выключатель с ключом серий swm, swk
  18. Выключатель клавишный серий swb, swh

Рольворота с ручным кордовым приводом. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса.

Рольворота с ручным кордовым приводом. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса.

Рольворота с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольворота с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольворота с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольворота с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Параметр Значение Примечание
Материал Аалюминий, пена
Вес профиля, кг/(п/м) 0,37
Вес профиля, кг/м² 4,8
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5 200
Максимальная площадь полотна, м² 18

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Высота, мм 250–375
Ширина, мм 250–375
Длина, мм 1 000–6 000
Дополнительное описание печать

Возможно комбинирование полотна с решетчатым профилем rhe78g.

Установка
Способы монтажа
Подготовка строительного объекта
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

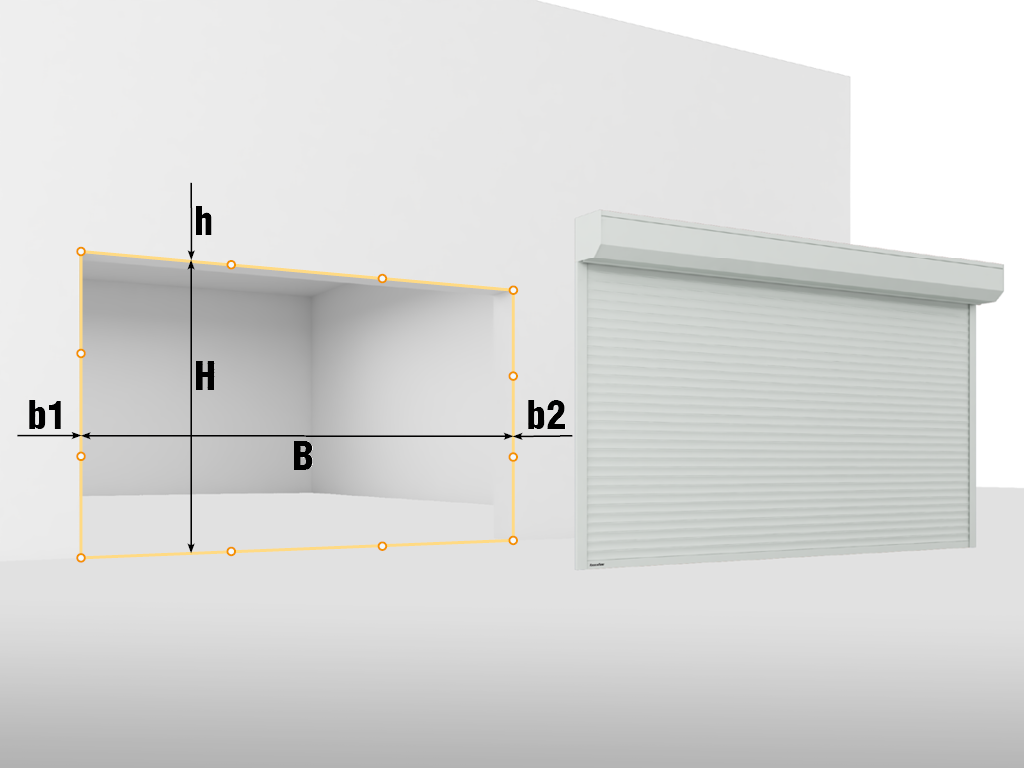

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h1 — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.

    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Взломостойкость пенозаполненных профилей»

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Ворота роллетные из металлических профилей»

Сертификат соответствия «Профили металлические роликовой прокатки»

Паспорт «Рольворота»

Сборочный чертеж на рольворота из пенозаполненного профиля серии rh77m

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Пенозаполненные профили для рольворот
Профиль серии rh77m
Профиль серии rh77m
Цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Золотой Дуб
Золотой Дуб
Темный Дуб
Темный Дуб
Антрацит муар
Антрацит муар
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический электропривод.

Ручной или автоматический электропривод.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Выключатель клавишный swb.

Выключатель клавишный swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления электроприводами.

Вайфай-модуль для беспроводного управления электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной серии lamp-pro (лампа-про).

Сигнальная светодиодная лампа с антенной серии lamp-pro (лампа-про).

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–4 500
Ширина проема, мм
1 000–5 200
Максимальная площадь полотна, м²
18
Притолока, мм
От 250 (накладной монтаж)
Пристенки, мм
От 83 (накладной монтаж)
Конструкция
  1. Крышка боковая серий rk300, rsk300, rsk330, rk375
  2. Суппорт подшипника серий bs100, bs42
  3. 3a. Ролик направляющий серий ru77 (rv77)
  4. Подшипник серий br28, br42
  5. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
  6. Вал октагональный серий rv60, rv70, RV102
  7. Кольцо ригельное серий rd60, rd70
  8. Короб защитный серий rb300, rb330, rb375
  9. Замок автоматический серий rb3, rb4
  10. Электропривод внутривальный
  11. Пластина крепления привода серии bu100k
  12. Направляющий профиль серий rg83ms, rg90ms, rg100
  13. Заглушка серии pb14
  14. Замок боковой серии sl77
  15. Профиль концевой серий ra77em, ra77kn
  16. Профиль (полотно) серии rh77m
  17. Выключатель с ключом серий swm, swk
  18. Выключатель клавишный серий swb, swh
Стандартные конструктивные решения

Рольворота с ручным кордовым приводом. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса.

Рольворота с ручным кордовым приводом. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса.

Рольворота с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольворота с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольворота с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольворота с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Технические характеристики
Параметр Значение Примечание
Материал Аалюминий, пена
Вес профиля, кг/(п/м) 0,37
Вес профиля, кг/м² 4,8
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5 200
Максимальная площадь полотна, м² 18
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Высота, мм 250–375
Ширина, мм 250–375
Длина, мм 1 000–6 000
Дополнительное описание

Возможно комбинирование полотна с решетчатым профилем rhe78g.

Установка
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Подготовка строительного объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h1 — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.

    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Взломостойкость пенозаполненных профилей»

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Ворота роллетные из металлических профилей»

Сертификат соответствия «Профили металлические роликовой прокатки»

Паспорт «Рольворота»

Чертежи

Сборочный чертеж на рольворота из пенозаполненного профиля серии rh77m

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
