Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля RHE45M

Рольставни DoorHan RHE45M: Бескомпромиссная Безопасность Вашего Имущества

В современном мире вопрос безопасности частной собственности, будь то загородный дом, городская квартира на первом этаже или коммерческое помещение, стоит особенно остро. Поиск надежного и одновременно эстетичного решения для защиты оконных и дверных проемов приводит многих к выбору современных защитных конструкций. Одним из наиболее эффективных решений в этой области являются взломоустойчивые рольставни из экструдированного профиля, и флагманская модель DoorHan RHE45M представляет собой вершину инженерной мысли в сфере защиты от несанкционированного проникновения.

Что такое экструдированный профиль и в чем его сила?

Чтобы по-настоящему оценить преимущества модели RHE45M, необходимо понимать ключевое отличие экструдированного профиля от его пенозаполненного аналога. В отличие от профилей, где два тонких листа алюминия заполняются пенополиуретаном, экструдированный профиль RHE45M изготавливается методом выдавливания расплавленного алюминия через специальную форму (фильеру). В результате получается монолитная, цельная ламель со значительной толщиной стенок и внутренними ребрами жесткости.

Такая технология производства наделяет профиль исключительными прочностными характеристиками. Его практически невозможно повредить ручным инструментом, он устойчив к ударным нагрузкам, деформации и попыткам разреза. Именно поэтому рольставни из экструдированного профиля, такие как RHE45M, сертифицируются по высоким классам взломостойкости (Р3-Р5) и рекомендуются для установки на объектах с повышенными требованиями к безопасности.

Технические преимущества и конструктивные особенности DoorHan RHE45M

Выбирая защитные роллеты, важно обращать внимание не только на материал ламелей, но и на всю конструкцию в целом. Система DoorHan RHE45M продумана до мелочей для обеспечения максимального уровня защиты:

  1. Высокая прочность профиля: Монолитный алюминиевый профиль RHE45M с толщиной стенки, значительно превышающей стандартные аналоги, является главным барьером на пути злоумышленников.
  2. Усиленные направляющие шины: Полотно рольставни движется по боковым направляющим шинам. В модели RHE45M используются усиленные шины, которые глубоко фиксируют края ламелей, не позволяя выдавить или извлечь полотно из направляющих.
  3. Надежные системы запирания: Роллеты могут быть оснащены различными видами замков – от ручных ригелей до автоматических блокирующих систем, которые срабатывают при попытке несанкционированного подъема полотна, намертво фиксируя его в закрытом положении.
  4. Долговечность и стойкость к коррозии: Алюминий сам по себе не подвержен ржавчине, а специальное порошковое покрытие или анодирование профиля обеспечивает дополнительную защиту от агрессивных атмосферных явлений, ультрафиолетового излучения и мелких царапин. Это гарантирует, что рольставни сохранят свой первозданный вид на долгие годы.

Сферы применения: кому необходимы взломоустойчивые рольставни?

Благодаря своим исключительным защитным свойствам, рольставни DoorHan RHE45M являются идеальным выбором для широкого круга объектов:

  • Частные дома и коттеджи: Особенно для окон на первых этажах, веранд и выходов на террасу, которые являются наиболее уязвимыми точками для проникновения.
  • Городские квартиры: Жители нижних и верхних этажей, а также квартир, расположенных рядом с пожарными лестницами или козырьками зданий, по достоинству оценят дополнительное спокойствие.
  • Коммерческая недвижимость: Магазины, офисы, банки, аптеки, складские помещения – везде, где хранятся материальные ценности, RHE45M станут надежной преградой для вандалов и грабителей в нерабочее время.
  • Административные и общественные здания: Учебные заведения, медицинские центры и государственные учреждения также нуждаются в эффективной защите оконных проемов.

Эстетика и комфорт

Несмотря на свою мощь и надежность, рольставни RHE45M не выглядят громоздко. Современный дизайн и возможность окраски профиля в любой цвет по международной палитре RAL позволяют идеально вписать их в архитектуру любого здания, от классики до хай-тека. В закрытом состоянии они не только защищают, но и способствуют улучшению звукоизоляции и помогают поддерживать комфортный микроклимат в помещении, предотвращая его перегрев летом и снижая теплопотери зимой.

Инвестируя в рольставни DoorHan RHE45M, вы инвестируете в самое главное – в безопасность и спокойствие для себя, своей семьи и своего бизнеса. Это не просто защитные жалюзи, это современная, технологичная и долговечная система, которая является непреодолимым барьером для любых посягательств на вашу собственность.

Зона применения:
Частные дома и квартиры
Обеспечение безопасности, улучшение тепло- и шумоизоляции, повышение комфорта.
Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Преимущества
Взломостойкая конструкция
Высокие показатели взломостойкости рольставен обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Энергосберегающие свойства
Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Взломостойкая конструкция
Высокие показатели взломостойкости рольставен обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Энергосберегающие свойства
Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Дизайн
Экструдированные профили для оконных рольставен
Дополнительные цвета
Основные цвета
RHE45M
RHE45M
Белая устрица муар (RAL 1013)
Белая устрица муар (RAL 1013)
Бежевый муар (RAL 1015)
Бежевый муар (RAL 1015)
Серый бежевый (RAL 1019)
Серый бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Зеленая ель (RAL 6009)
Серый графит (RAL 7035)
Серый графит (RAL 7035)
Коричневый шоколад (RAL 8017)
Коричневый шоколад (RAL 8017)
Темно-коричневый муар (RAL 8019)
Темно-коричневый муар (RAL 8019)
Черный темный (RAL 9005)
Черный темный (RAL 9005)
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Антрацит муар
Антрацит муар
Комплектация
Базовая комплектация
Дополнительная комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Ручной или автоматический привод.

Коробка с комплектацией.

Коробка с комплектацией.

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.

Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт T5 для управления 5 роллетами.

Пульт T5 для управления 5 роллетами.

Пульт TRANSMITTER 4 для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4 для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления 4 автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Техническое описание

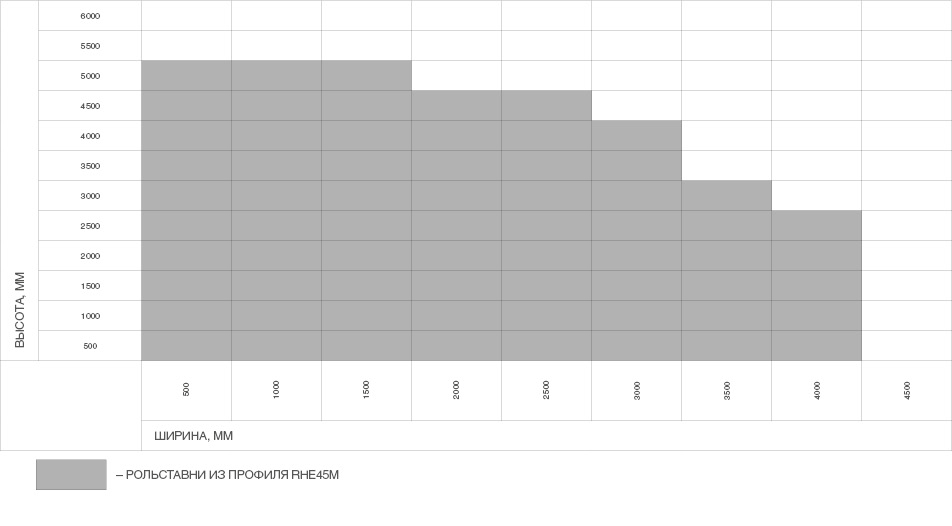

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
500–5 000
Ширина проема, мм
500–4 000
Максимальная площадь полотна, м²
9
Притолока, мм
От 137 (накладной монтаж)
Пристенки, мм
От 53 (накладной монтаж)
  1. Крышка боковая RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
  2. Суппорт подшипника BS100, BS42
  3. Направляющее устройство RU45
  4. Подшипник BR28, BR42
  5. Капсула универсальная KP40, KP60, KPU60, KPU70
  6. Вал октагональный RV40, RV60-1, RV60, RV70
  7. Кольцо ригельное RD40, RD60, RD70
  8. Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250
  9. Замок автоматический RM1
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG53MS, RG62BS, RG64
  13. Заглушка PB14
  14. Замок боковой SLE45M
  15. Профиль концевой RA45EN, RA45KN

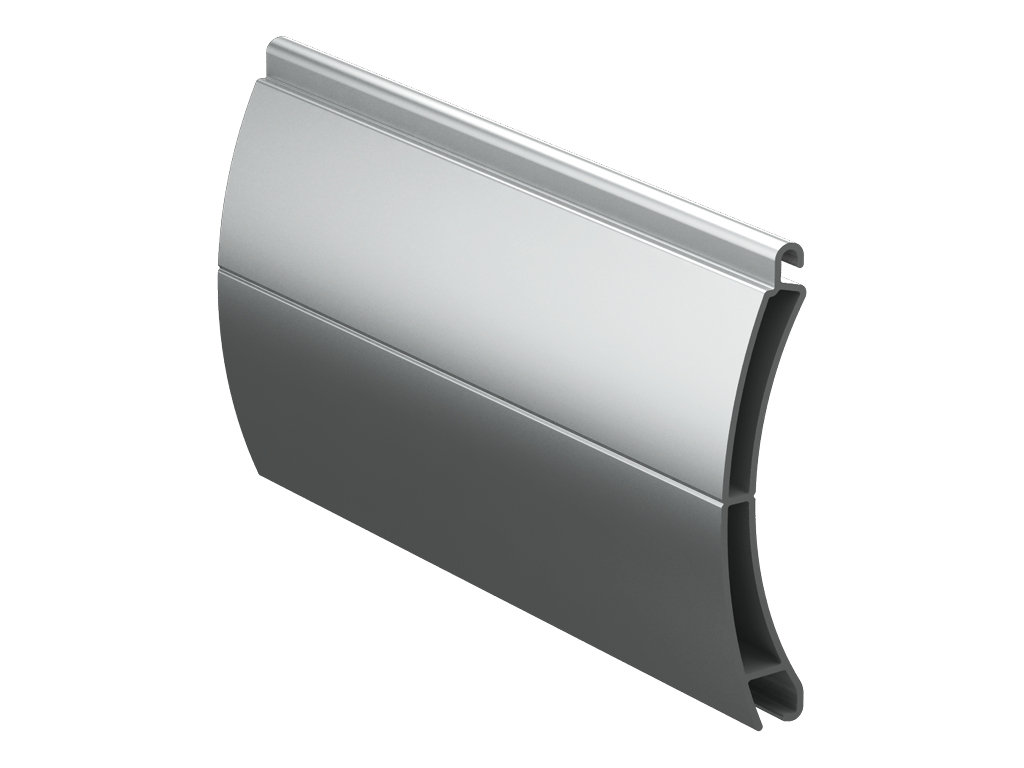

  16. Профиль (полотно) RHE45M
  17. Выключатель с ключом SWM, SWK
  18. Выключатель клавишный SWB, SWH

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Параметр Значение Примечание
RHE45M
Материал Алюминий
Вес профиля, кг/(п/м) 0,227
Вес профиля, кг/м² 4,5
Количество ламелей на 1 м высоты полотна, шт. 22
Максимальная ширина полотна, м 4
Максимальная площадь полотна, м² 9

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в МК DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм 137–250
Высота, мм 137–250
Длина, мм 500–5 000
Дополнительное описание печать

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий RH77 и RHE84.

Установка
Способы монтажа
Подготовка строительного объекта
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

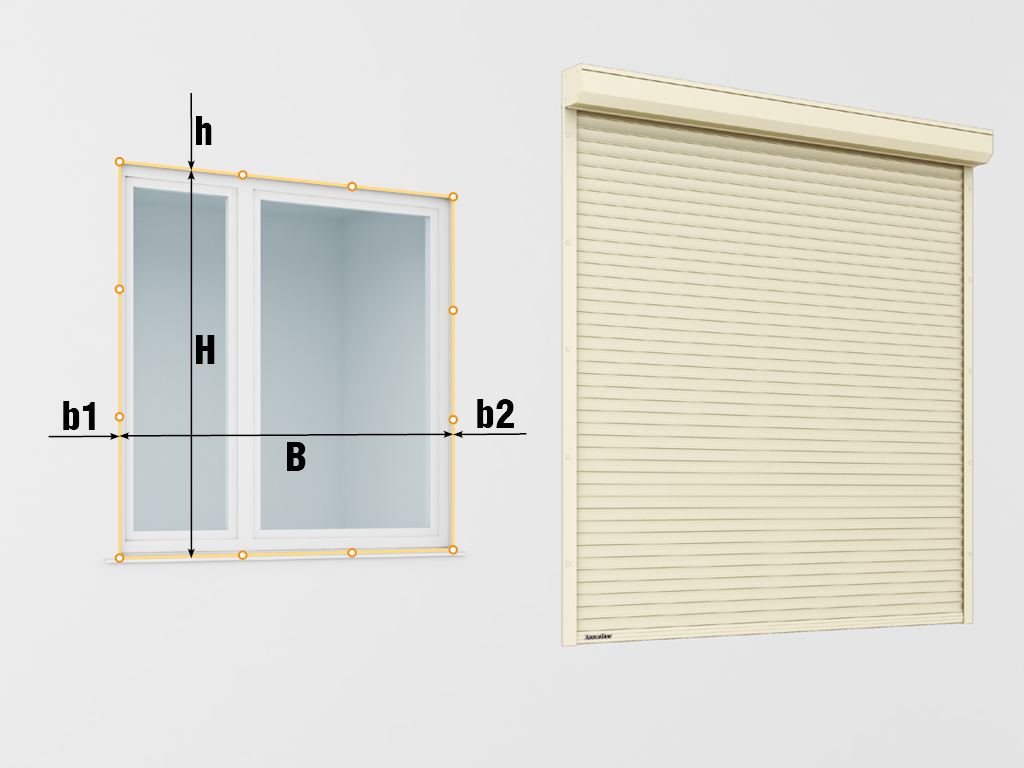

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольставни»

Чертеж на рольставни из экструдированного профиля RHE45M

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Экструдированные профили для оконных рольставен
RHE45M
RHE45M
Дополнительные цвета
Белая устрица муар (RAL 1013)
Белая устрица муар (RAL 1013)
Бежевый муар (RAL 1015)
Бежевый муар (RAL 1015)
Серый бежевый (RAL 1019)
Серый бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Зеленая ель (RAL 6009)
Серый графит (RAL 7035)
Серый графит (RAL 7035)
Коричневый шоколад (RAL 8017)
Коричневый шоколад (RAL 8017)
Темно-коричневый муар (RAL 8019)
Темно-коричневый муар (RAL 8019)
Черный темный (RAL 9005)
Черный темный (RAL 9005)
Основные цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Антрацит муар
Антрацит муар
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Ручной или автоматический привод.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.

Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт T5 для управления 5 роллетами.

Пульт T5 для управления 5 роллетами.

Пульт TRANSMITTER 4 для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4 для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления 4 автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
500–5 000
Ширина проема, мм
500–4 000
Максимальная площадь полотна, м²
9
Притолока, мм
От 137 (накладной монтаж)
Пристенки, мм
От 53 (накладной монтаж)
Конструкция
  1. Крышка боковая RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
  2. Суппорт подшипника BS100, BS42
  3. Направляющее устройство RU45
  4. Подшипник BR28, BR42
  5. Капсула универсальная KP40, KP60, KPU60, KPU70
  6. Вал октагональный RV40, RV60-1, RV60, RV70
  7. Кольцо ригельное RD40, RD60, RD70
  8. Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250
  9. Замок автоматический RM1
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG53MS, RG62BS, RG64
  13. Заглушка PB14
  14. Замок боковой SLE45M
  15. Профиль концевой RA45EN, RA45KN
  16. Профиль (полотно) RHE45M
  17. Выключатель с ключом SWM, SWK
  18. Выключатель клавишный SWB, SWH
Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Технические характеристики
Параметр Значение Примечание
RHE45M
Материал Алюминий
Вес профиля, кг/(п/м) 0,227
Вес профиля, кг/м² 4,5
Количество ламелей на 1 м высоты полотна, шт. 22
Максимальная ширина полотна, м 4
Максимальная площадь полотна, м² 9
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в МК DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм 137–250
Высота, мм 137–250
Длина, мм 500–5 000
Дополнительное описание

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий RH77 и RHE84.

Установка
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Подготовка строительного объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольставни»

Чертежи

Чертеж на рольставни из экструдированного профиля RHE45M

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
