Уличные и гаражные рольворота из одностенного экструдированного профиля RHE84M / RHE84GM

Рольворота DoorHan RHE84M/RHE84GM: Премиальная Безопасность и Стиль для Вашего Гаража и Участка

В современной архитектуре частных домов и коттеджей гараж давно перестал быть просто утилитарным помещением для хранения автомобиля. Зачастую он является частью единого архитектурного ансамбля, а его ворота — важным элементом фасада, который должен сочетать в себе эстетику, удобство и, самое главное, высочайший уровень безопасности. Именно для таких взыскательных требований созданы гаражные и уличные рольворота DoorHan RHE84M и RHE84GM из мощного одностенного экструдированного профиля. Это решение премиум-класса для тех, кто не ищет компромиссов в вопросах защиты своей собственности.

Экструдированный Профиль — Гарантия Прочности

Ключевое преимущество серии RHE84 — материал и технология изготовления профиля. В отличие от стандартных пенозаполненных ворот, здесь используется экструдированный алюминий. Процесс экструзии позволяет получить монолитную, цельную ламель с толстыми стенками и внутренними ребрами жесткости. Это обеспечивает целый ряд фундаментальных преимуществ:

  • Высокая взломостойкость: Профиль RHE84M обладает повышенной устойчивостью к деформации, ударным нагрузкам и попыткам силового взлома. Это надежный барьер, способный защитить не только от случайных хулиганов, но и от целенаправленного проникновения.
  • Идеально для больших проемов: Мощный профиль шириной 84 мм позволяет перекрывать широкие гаражные проемы (например, на два автомобиля) или въезды на территорию, сохраняя при этом жесткость и стабильность полотна.
  • Долговечность и стойкость к коррозии: Алюминий не подвержен ржавчине, а качественное порошковое покрытие защищает ворота от воздействия солнца, дождя, снега и перепадов температур, гарантируя безупречный внешний вид на долгие годы.

Два Варианта Исполнения: Приватность или Обзор

DoorHan предлагает две модификации профиля, позволяя выбрать оптимальное решение для конкретных задач:

  1. RHE84M (сплошной профиль): Классический вариант, обеспечивающий полную приватность и защиту содержимого гаража или территории от посторонних глаз. Гладкая, монолитная поверхность ворот выглядит стильно и солидно, идеально дополняя современную архитектуру.
  2. RHE84GM (профиль со смотровыми окнами): В ламели этого профиля встраиваются специальные окошки из прочного прозрачного поликарбоната. Это решение несет в себе сразу несколько функций:
    • Естественное освещение: Позволяет дневному свету проникать в гараж, снижая необходимость в использовании электричества.
    • Вентиляция (опционально): Окна могут быть выполнены в виде вентиляционных решеток, обеспечивая циркуляцию воздуха и предотвращая образование сырости в гараже.
    • Эстетика: Окошки добавляют воротам визуальную легкость и могут стать интересным элементом дизайна.

Сферы применения: от гаража до въезда на участок

Благодаря своей прочности и универсальности, рольворота RHE84М/GM идеально подходят для:

  • Гаражей в частных домах и коттеджах: Особенно для широких проемов на два и более автомобиля.
  • Подземных паркингов: Где важна высокая прочность и возможность интенсивной эксплуатации.

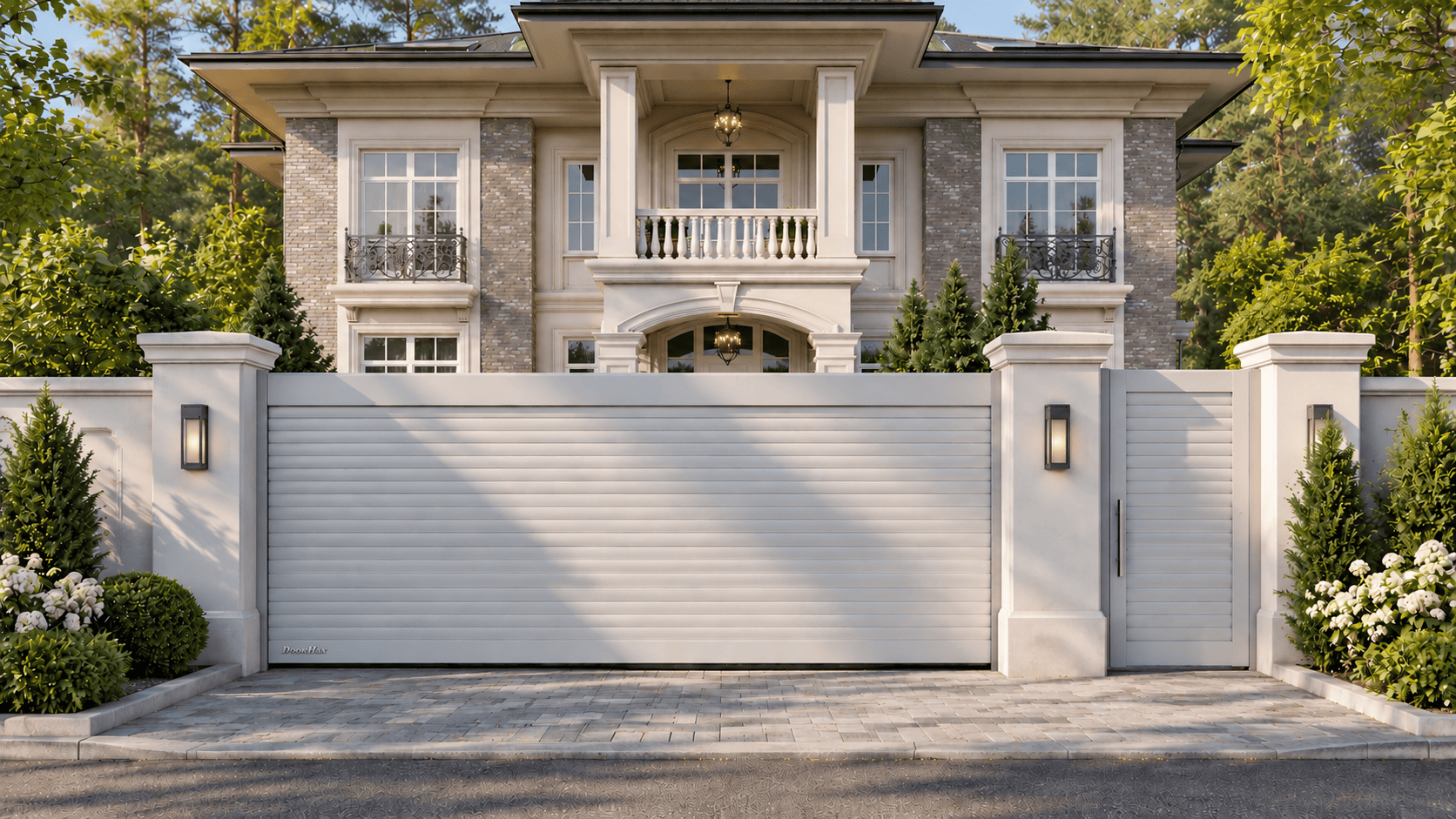

  • Въездных ворот на территорию: В качестве альтернативы классическим распашным или откатным воротам, экономя пространство перед и за проемом.
  • Небольших складов и мастерских при доме: Где требуется повышенный уровень защиты.

Комфорт использования обеспечивается надежной автоматикой. Мощный электропривод позволяет управлять воротами с помощью пульта ДУ, не выходя из автомобиля, что особенно ценно в плохую погоду.

Выбирая рольворота DoorHan RHE84M/GM, вы инвестируете в безопасность премиум-уровня, современный дизайн и ежедневный комфорт. Это надежное и долговечное решение, которое не только защитит ваше имущество, но и станет настоящим украшением вашего дома.

Зона применения:
Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Объекты общественного назначения
Улучшение безопасности и приватности в школах, больницах и гостиницах, контроль над освещенностью, а также использование в качестве декоративного элемента дизайна зданий.
Преимущества
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и внутренний обзор
Решетчатая конструкция полотна из профилей серии rhe84gm обеспечивает циркуляцию воздуха и позволяет сохранить обзор помещения даже при закрытых роллетах, что особенно важно при использовании конструкции в торговых и выставочных павильонах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и внутренний обзор
Решетчатая конструкция полотна из профилей серии rhe84gm обеспечивает циркуляцию воздуха и позволяет сохранить обзор помещения даже при закрытых роллетах, что особенно важно при использовании конструкции в торговых и выставочных павильонах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Дизайн
Экструдированные профили для рольворот
Дополнительные цвета
Основные цвета

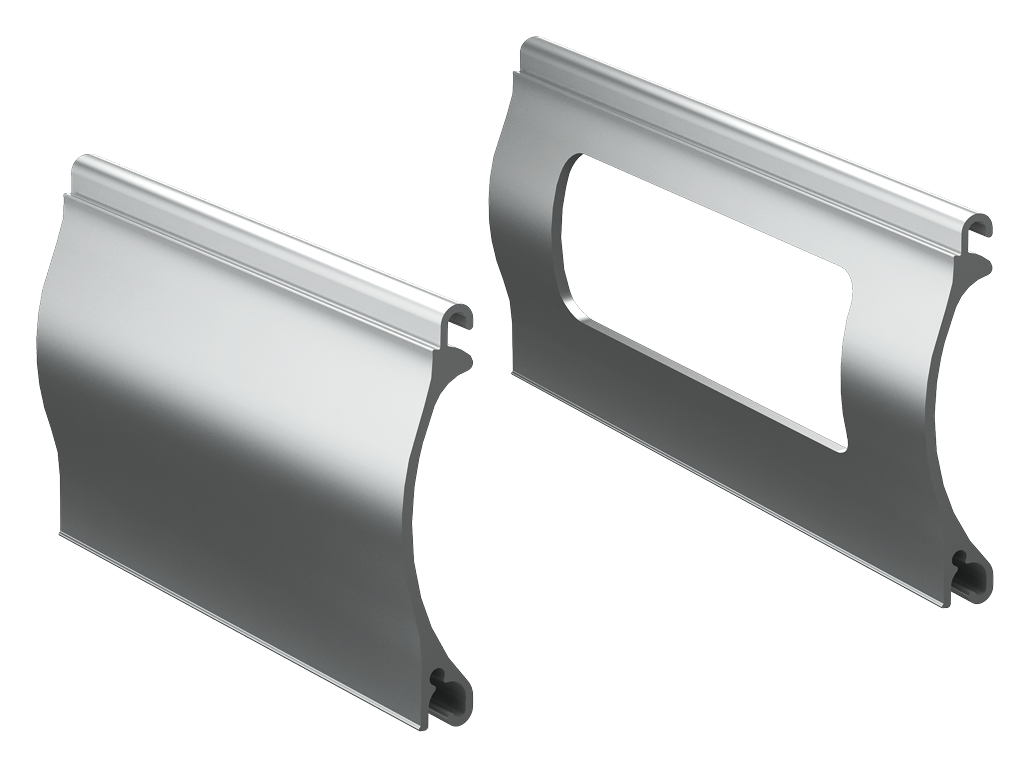

Профиль серий rhe84m / rhe84gm
Профиль серий rhe84m / rhe84gm
Жемчужно-белый (RAL 1013)
Жемчужно-белый (RAL 1013)
Светлая слоновая кость (RAL 1015)
Светлая слоновая кость (RAL 1015)
Серо-бежевый (RAL 1019)
Серо-бежевый (RAL 1019)
Пурпурно-красный (RAL 3004)
Пурпурно-красный (RAL 3004)
Транспортный красный (RAL 3020)
Транспортный красный (RAL 3020)
Стальной синий (RAL 5011)
Стальной синий (RAL 5011)
Зеленая ель (RAL 6009)
Зеленая ель (RAL 6009)
Антрацит муар (RAL 7016)
Антрацит муар (RAL 7016)
Светло-серый (RAL 7035)
Светло-серый (RAL 7035)
Шоколадно-коричневый (RAL 8017)
Шоколадно-коричневый (RAL 8017)
Серо-коричневый (RAL 8019)
Серо-коричневый (RAL 8019)
Черный темный (RAL 9005)
Черный темный (RAL 9005)
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Серебристый
Серебристый
Комплектация
Базовая комплектация
Дополнительная комплектация

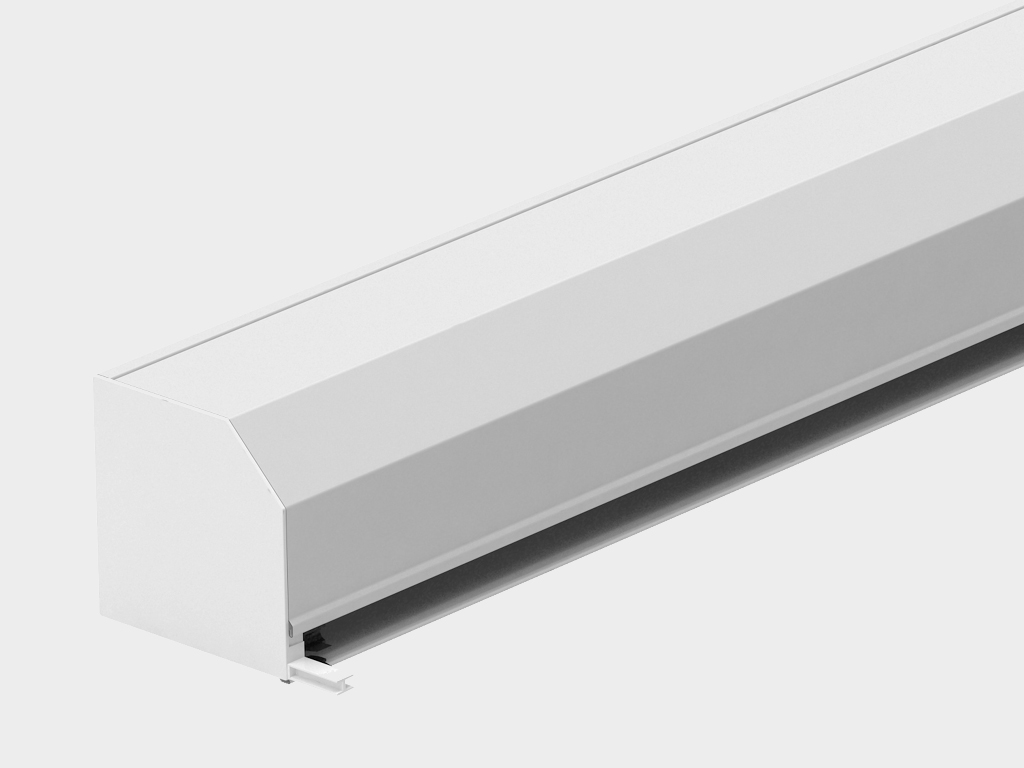

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

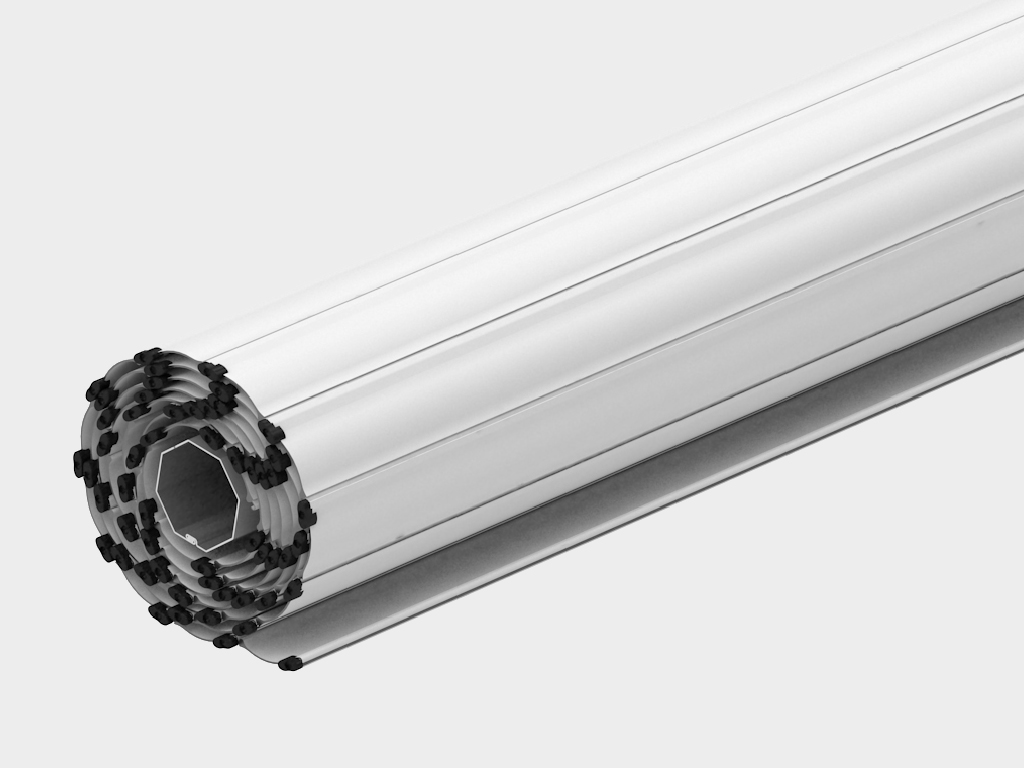

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля.

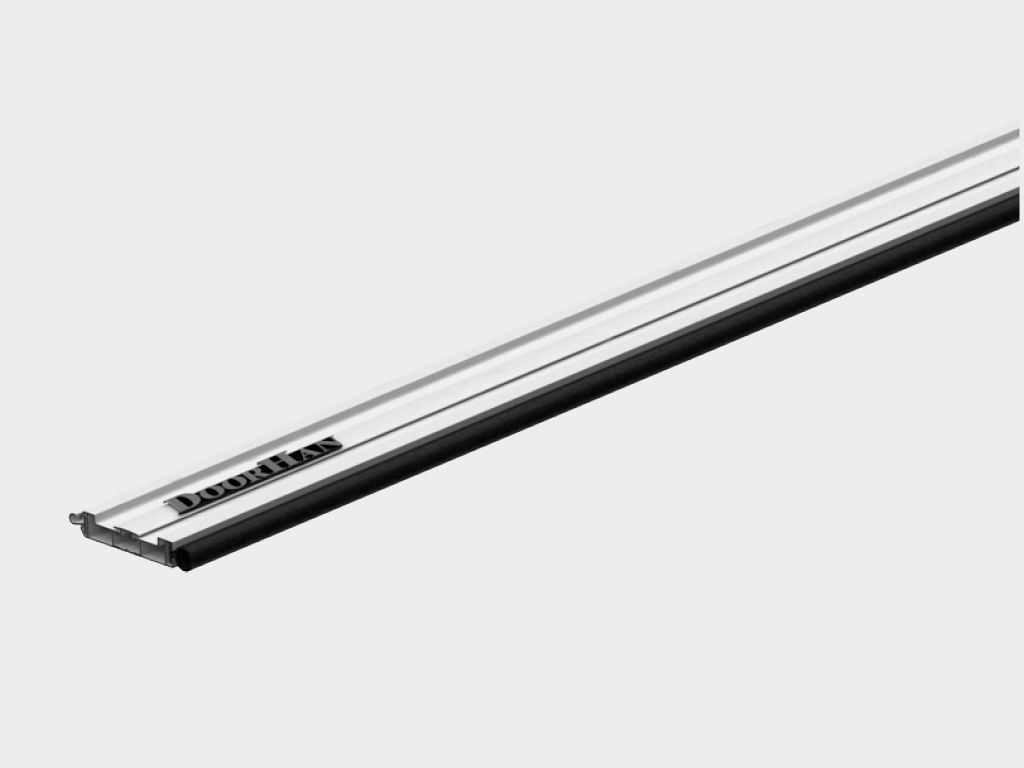

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

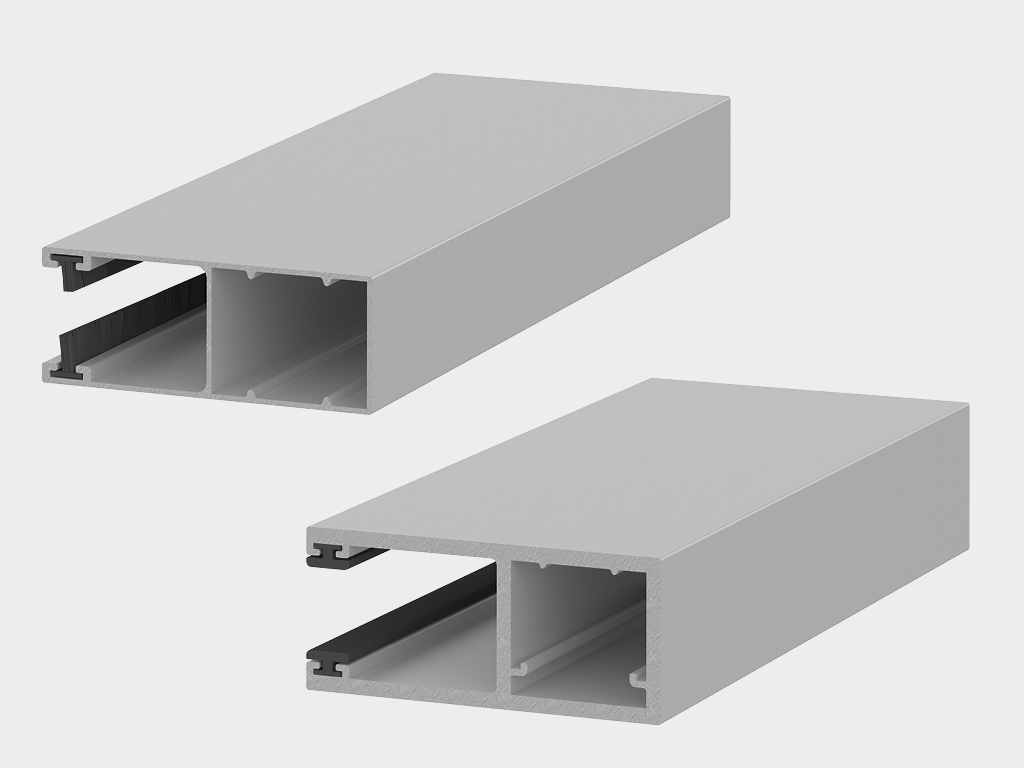

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

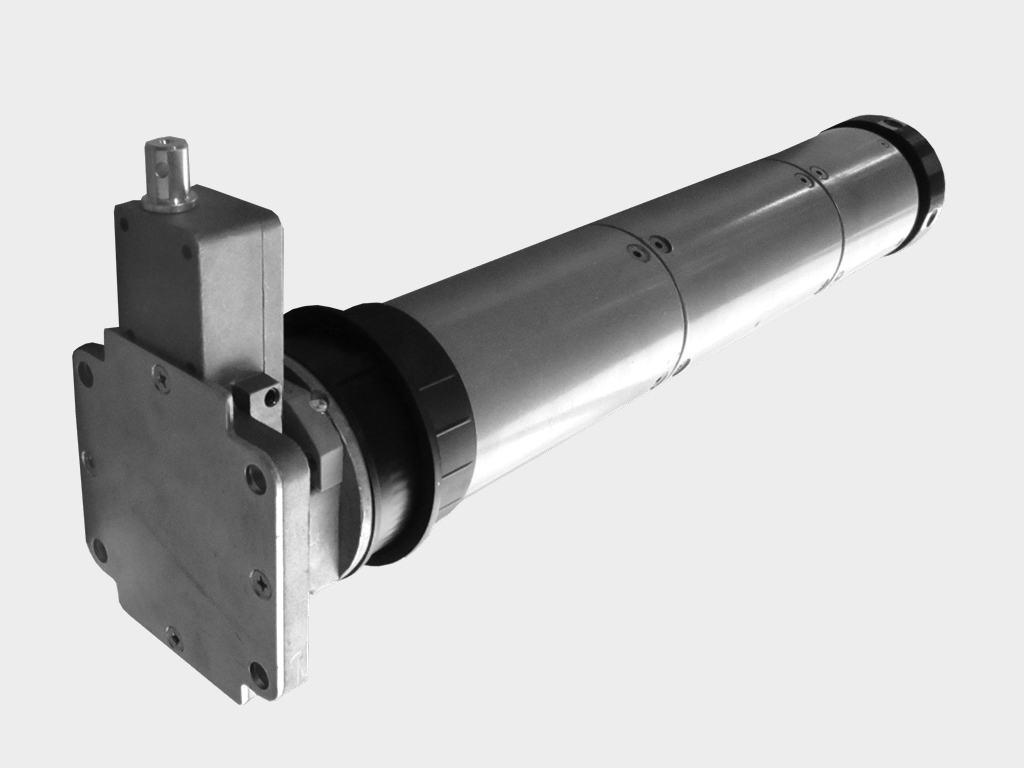

Электропривод внутривальный.

Электропривод внутривальный.

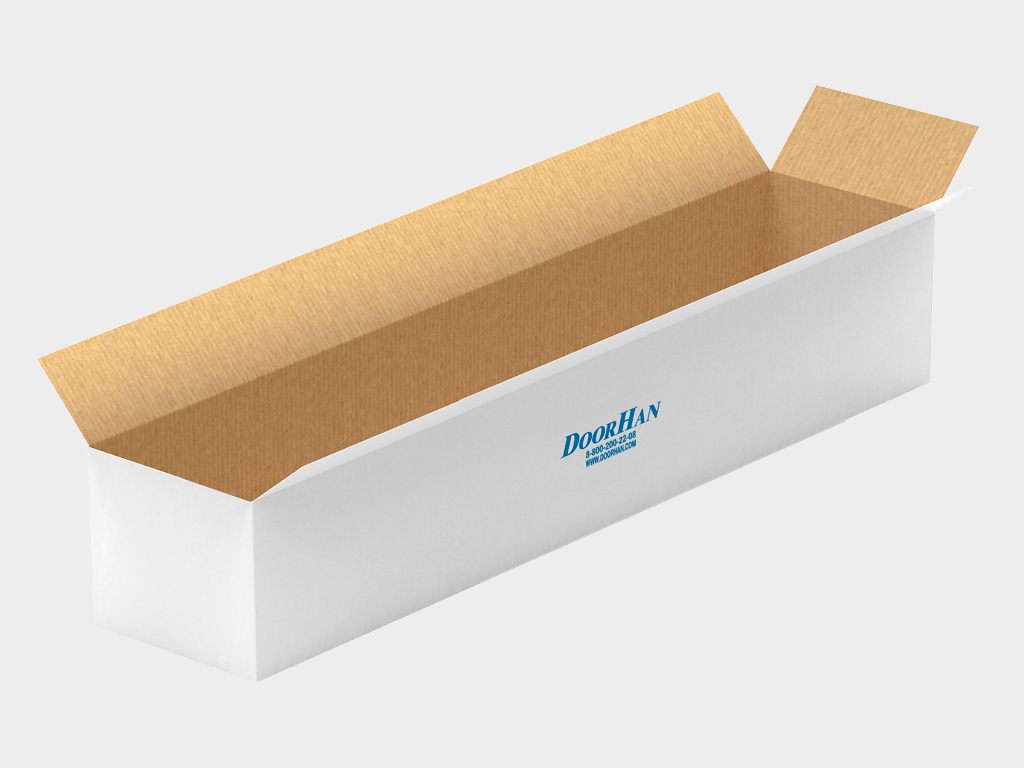

Коробка с комплектацией.

Коробка с комплектацией.

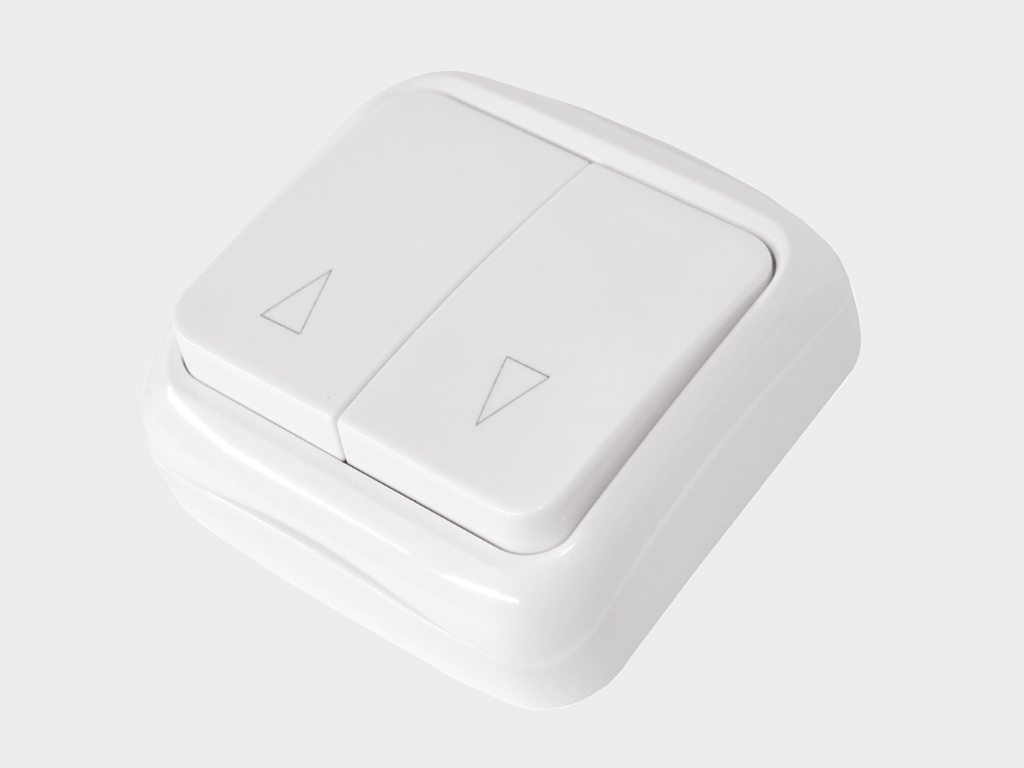

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

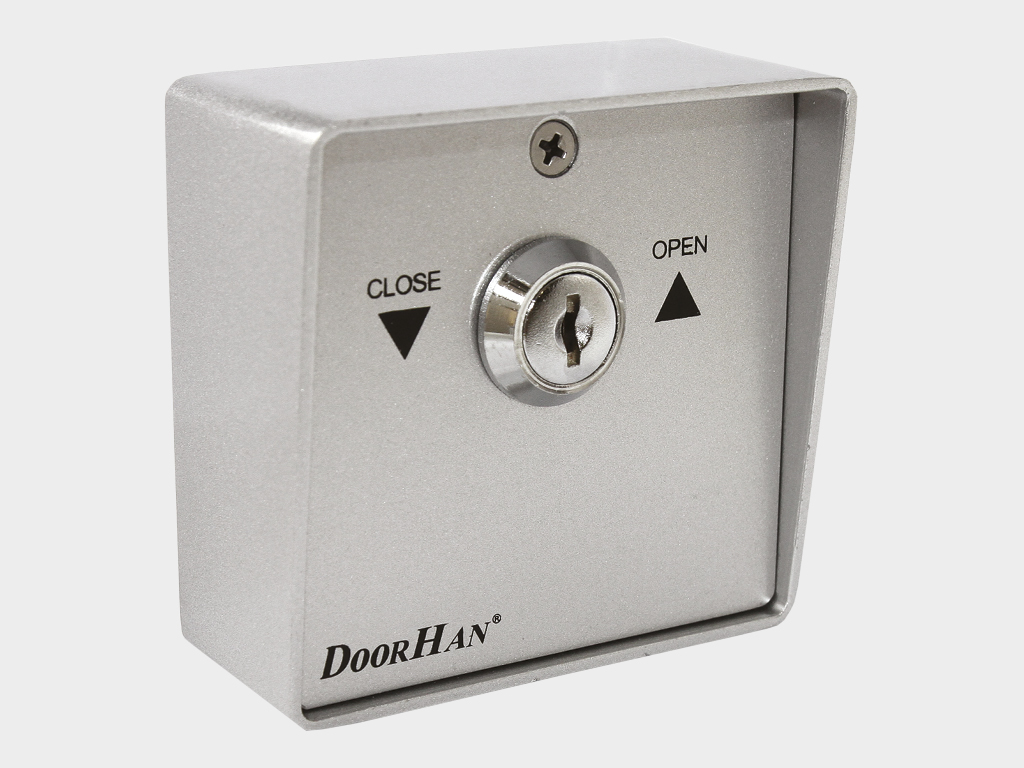

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

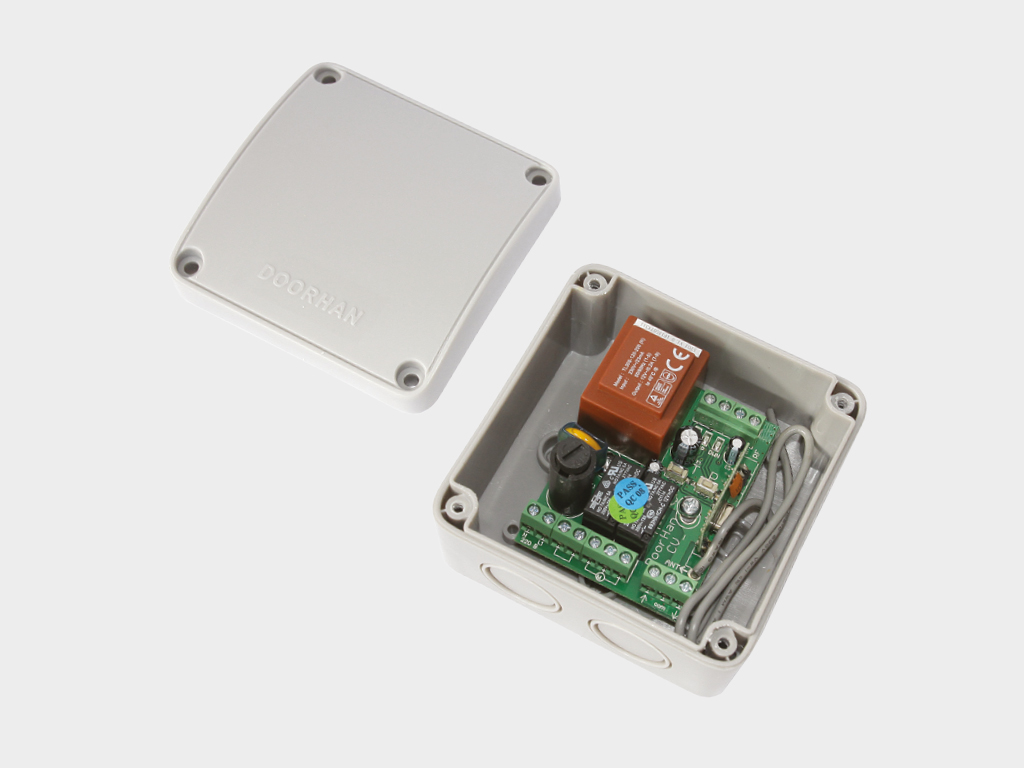

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

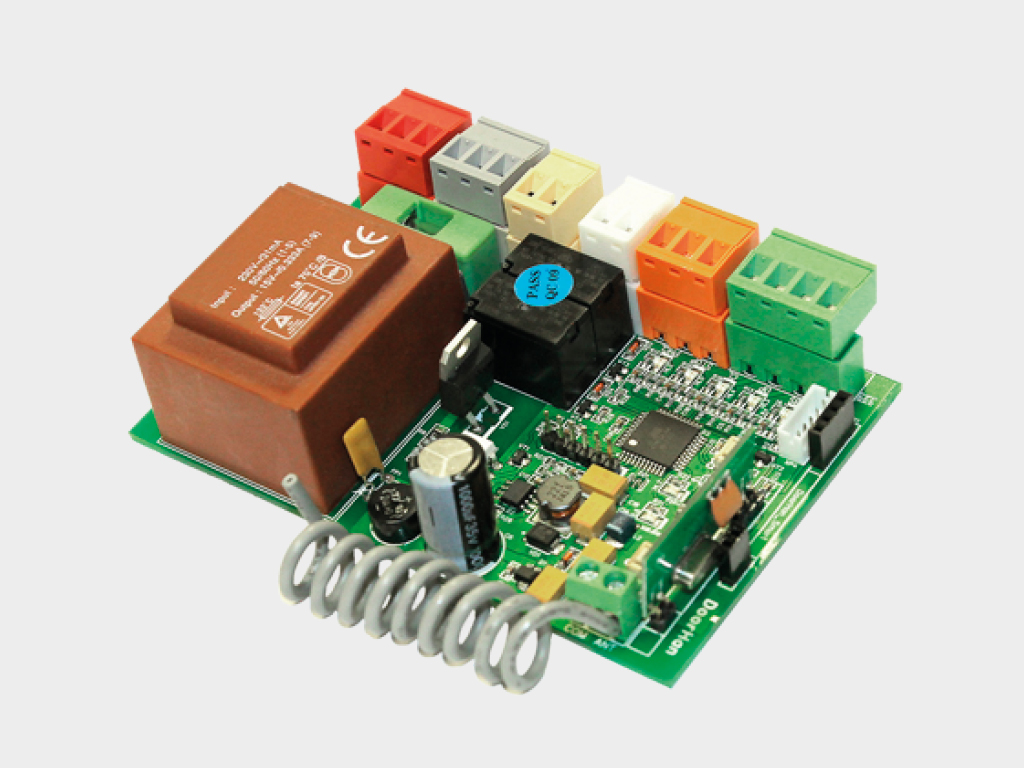

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

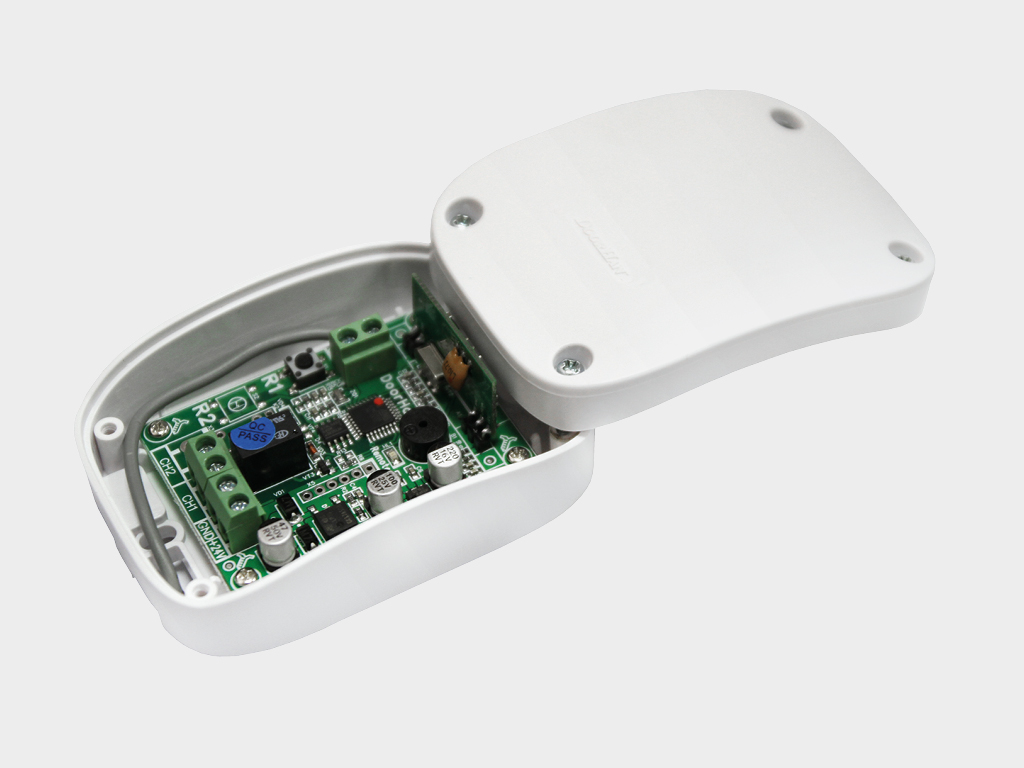

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

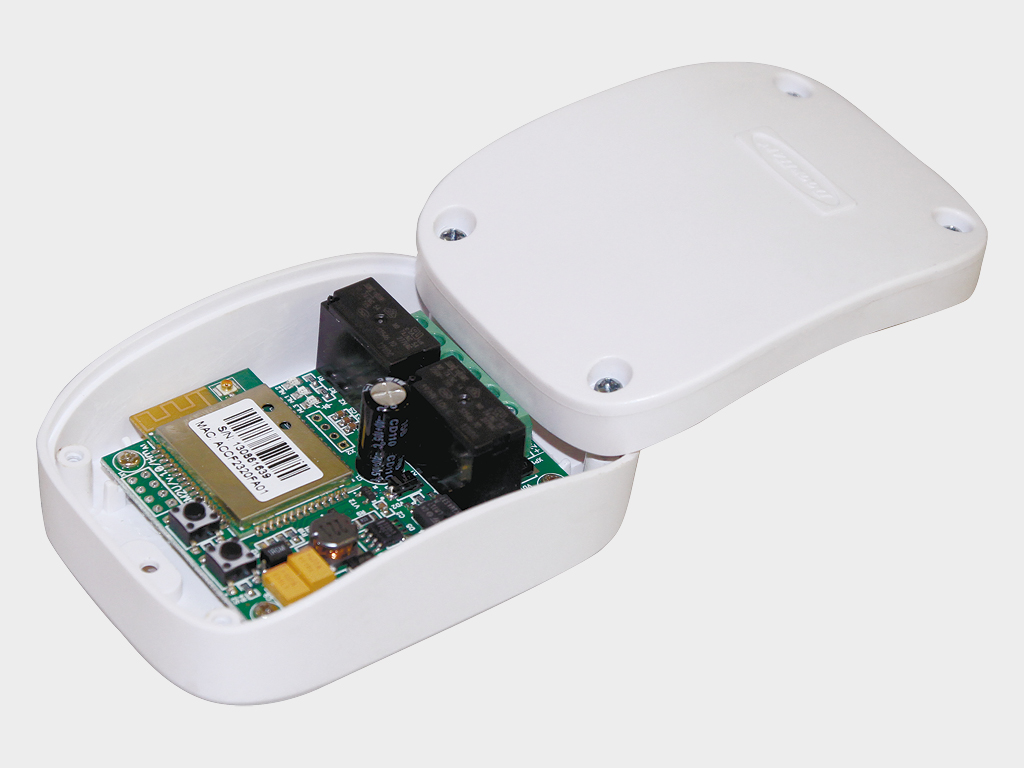

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

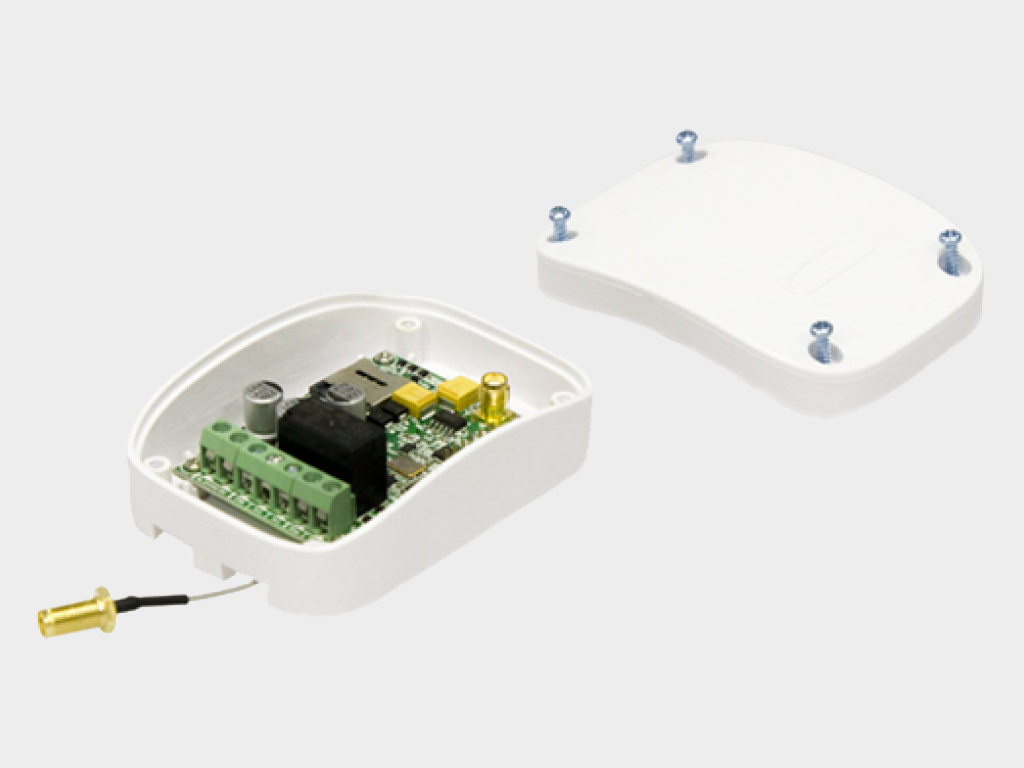

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

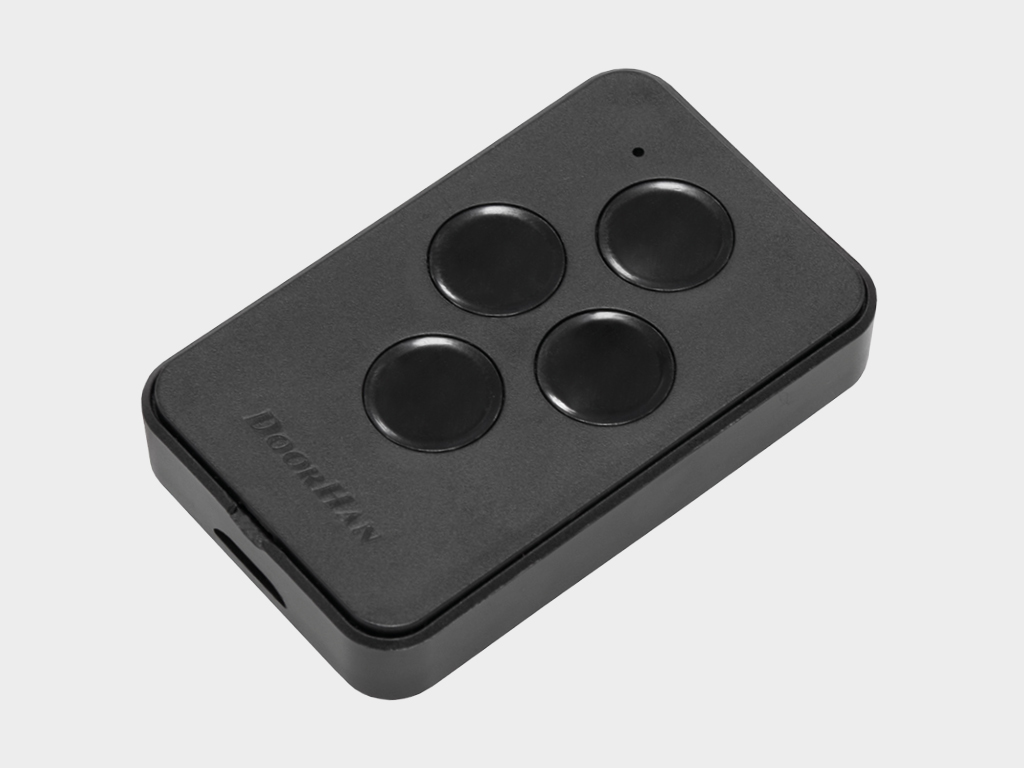

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

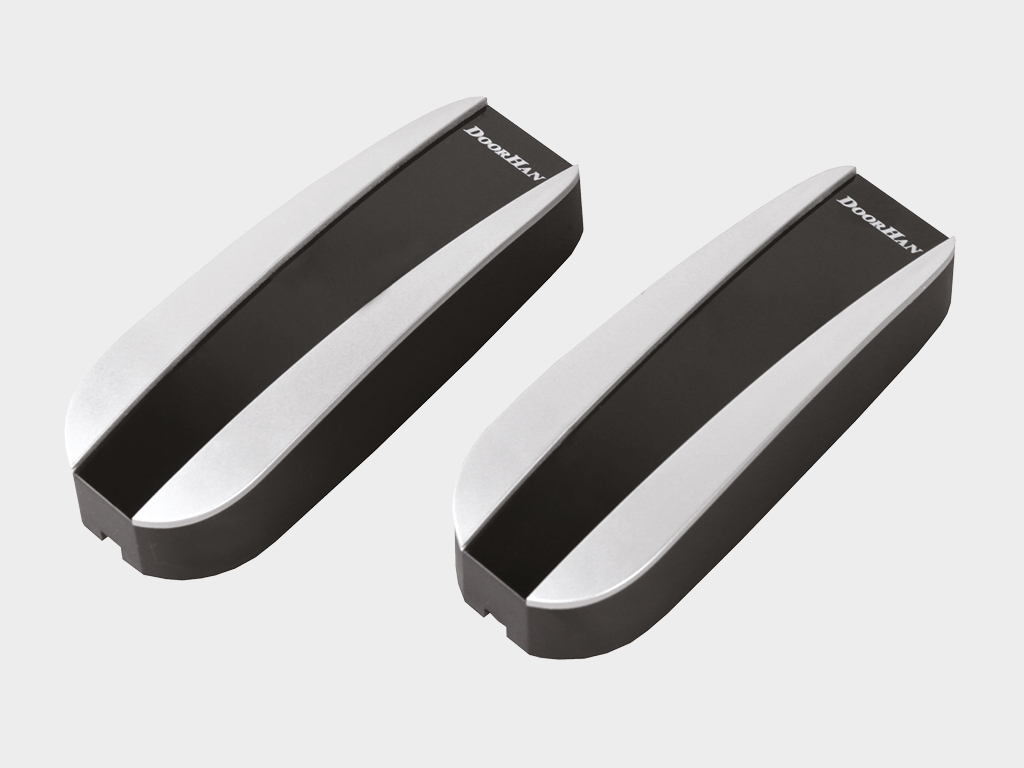

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

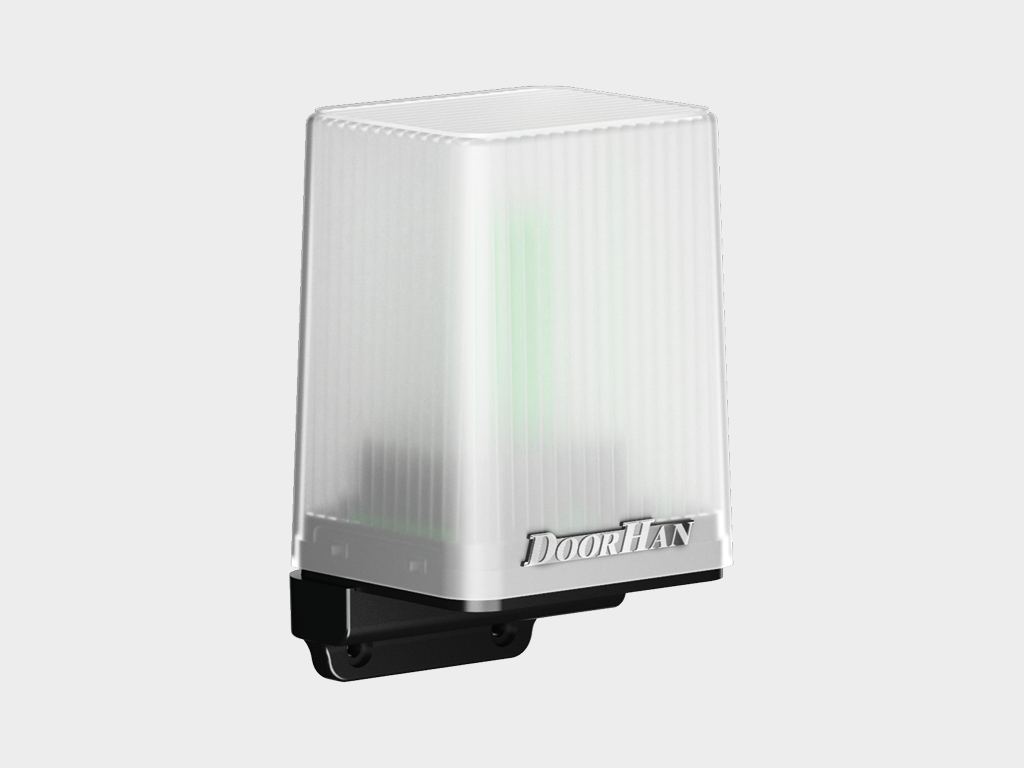

Сигнальная светодиодная лампа с антенной серии lamp-pro.

Сигнальная светодиодная лампа с антенной серии lamp-pro.

Техническое описание

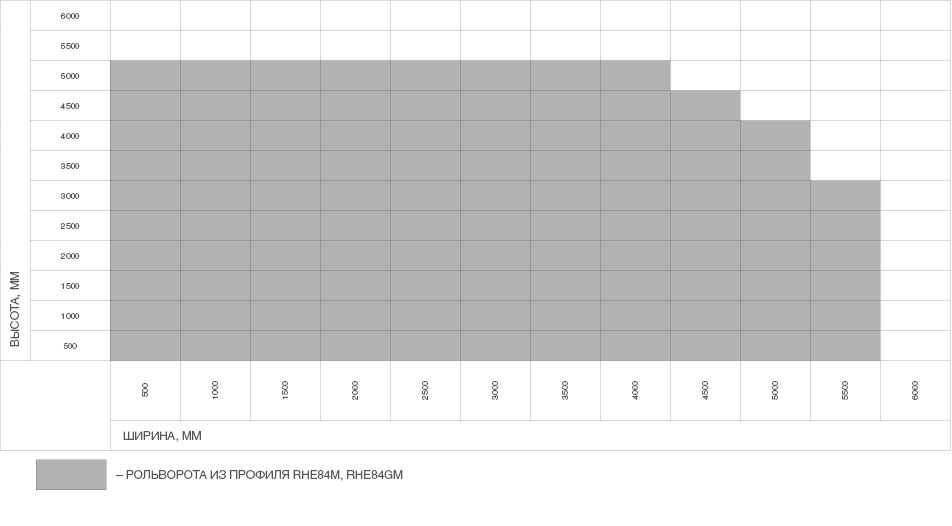

Таблица размеров
Размеры проема
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–5 500
Максимальная площадь полотна, м²
20,5
Притолока, мм
От 300 (накладной монтаж)
Пристенки, мм
От 83 (накладной монтаж)

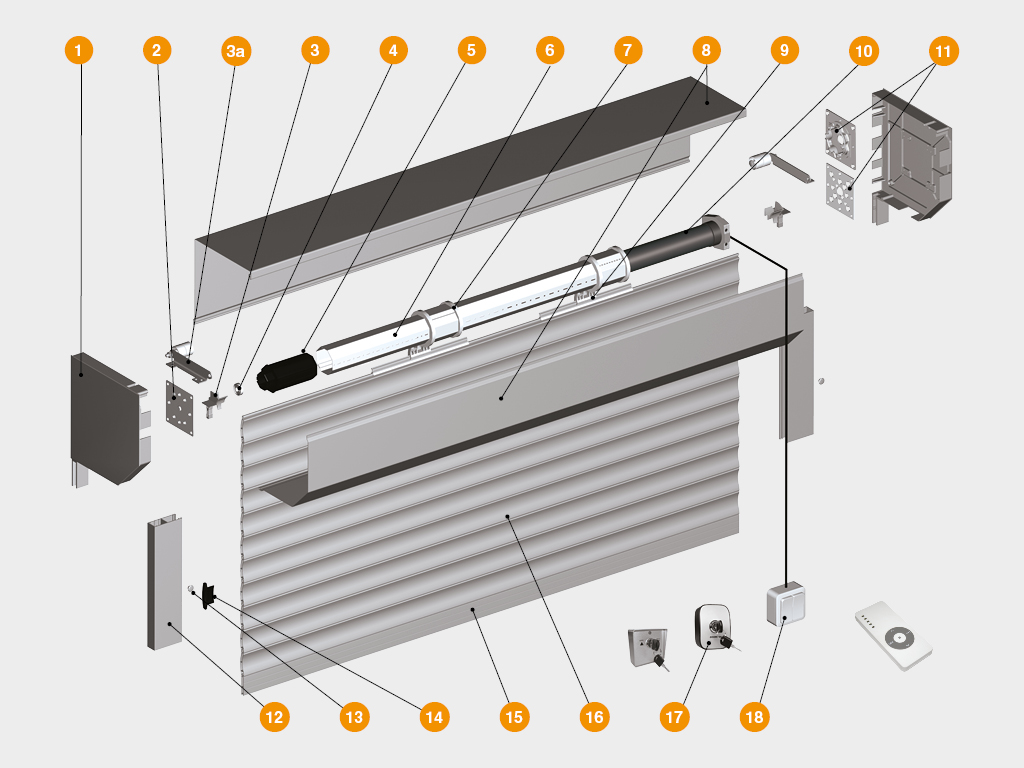

  1. Крышка боковая серий rk300, rsk300, rsk330, rk375
  2. Суппорт подшипника серии bs32
  3. 3а. Ролик направляющий серий ru77 (rv77)
  4. Подшипник серии bs32
  5. Капсула универсальная серии kpu102
  6. Вал октагональный серии rv102
  7. Короб защитный серий rbn300, rbn330, rbn375
  8. Профиль верхний серии rh30fm
  9. Электропривод внутривальный
  10. Пластина крепления привода серии bu100k
  11. Направляющий профиль серий rg83ms, rg90m, rg90ms, rg100
  12. Заглушка серии pb14
  13. Замок боковой серий sl84, sle84
  14. Профиль концевой серии серий ra77em, ra77kn
  15. Профиль (полотно) серии серий rhe84m, rhe84gm
  16. Выключатель с ключом серий swm, swk
  17. Выключатель клавишный серий swb, swh
Параметр Значение Примечание
Профиль экструдированный сплошной серии rhe84m
Материал Алюминий
Вес профиля, кг/(п/м) 0,797
Вес профиля, кг/м² 9,6
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5
Профиль экструдированный решетчатый серии rhe84gm
Материал Алюминий
Вес профиля, кг/(п/м) 0,593
Вес профиля, кг/м² 7,11
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно, без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.
Высота, мм 300–375
Ширина, мм 300–375
Длина, мм 1 000–6 000
Дополнительное описание печать

Возможно комбинирования полотна из сплошного профиля серии rhe84m и решетчатого профиля серии rhe84gm

Установка
Способы монтажа
Подготовка строительного объекта

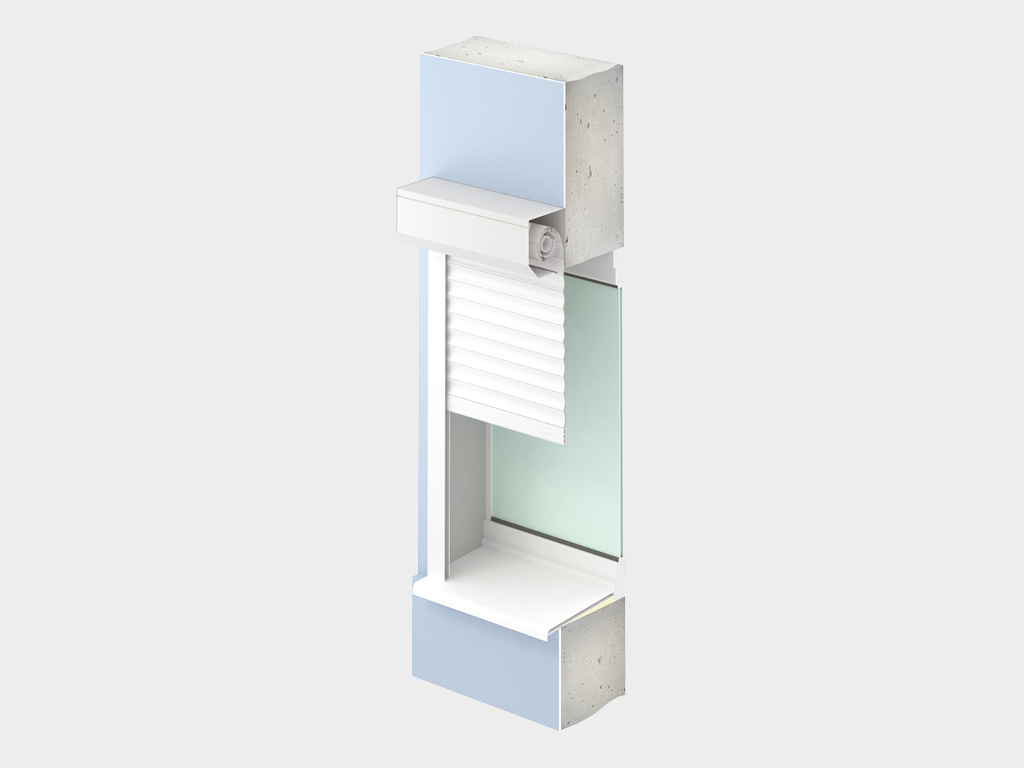

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

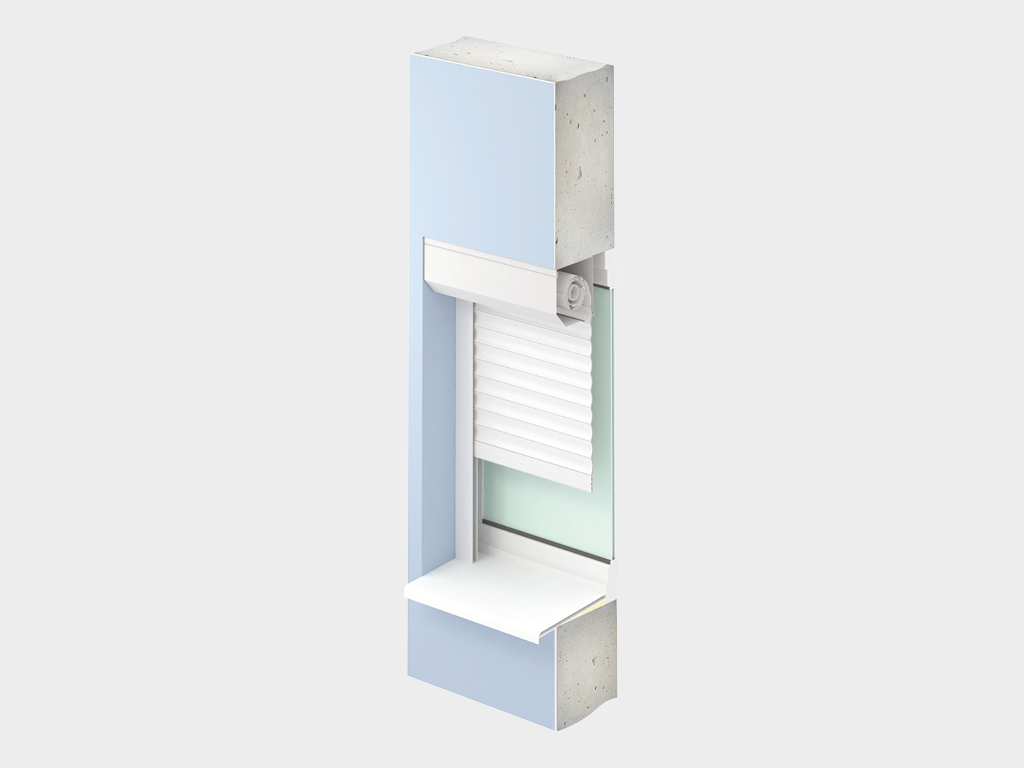

Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

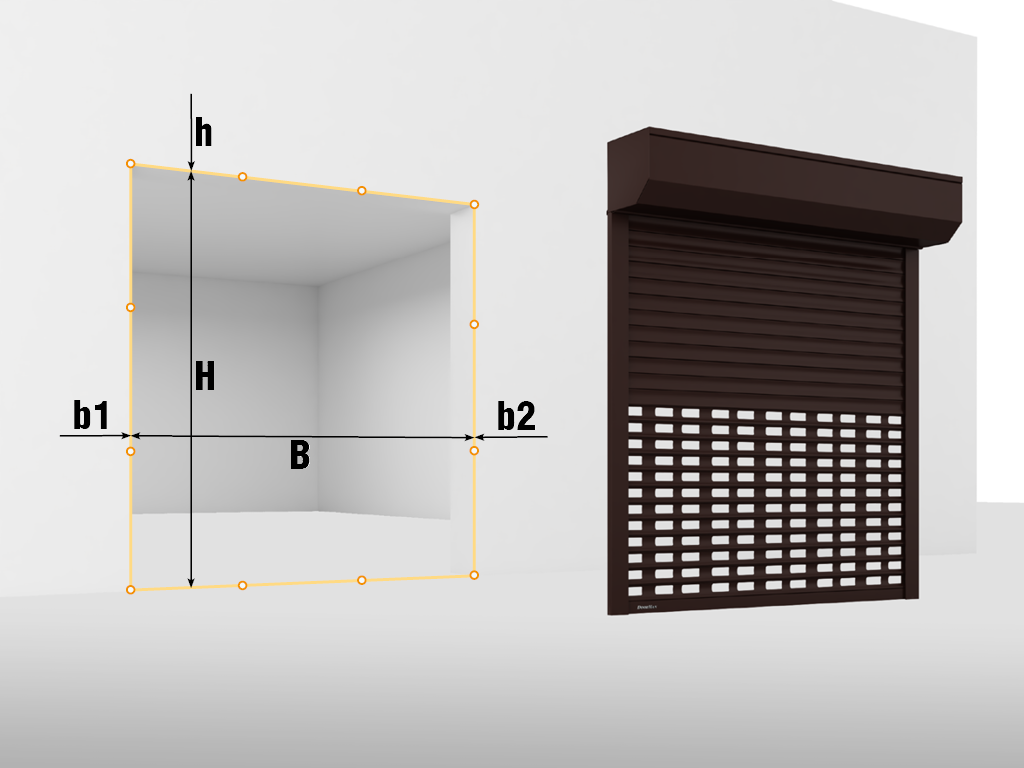

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h1 — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:


    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольворота»

Чертеж на рольворота из экструдированного профиля серии rhe84m

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Экструдированные профили для рольворот
Профиль серий rhe84m / rhe84gm
Профиль серий rhe84m / rhe84gm
Дополнительные цвета
Жемчужно-белый (RAL 1013)
Жемчужно-белый (RAL 1013)
Светлая слоновая кость (RAL 1015)
Светлая слоновая кость (RAL 1015)
Серо-бежевый (RAL 1019)
Серо-бежевый (RAL 1019)
Пурпурно-красный (RAL 3004)
Пурпурно-красный (RAL 3004)
Транспортный красный (RAL 3020)
Транспортный красный (RAL 3020)
Стальной синий (RAL 5011)
Стальной синий (RAL 5011)
Зеленая ель (RAL 6009)
Зеленая ель (RAL 6009)
Антрацит муар (RAL 7016)
Антрацит муар (RAL 7016)
Светло-серый (RAL 7035)
Светло-серый (RAL 7035)
Шоколадно-коричневый (RAL 8017)
Шоколадно-коричневый (RAL 8017)
Серо-коричневый (RAL 8019)
Серо-коричневый (RAL 8019)
Черный темный (RAL 9005)
Черный темный (RAL 9005)
Основные цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Серебристый
Серебристый
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Электропривод внутривальный.

Электропривод внутривальный.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной серии lamp-pro.

Сигнальная светодиодная лампа с антенной серии lamp-pro.

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–5 500
Максимальная площадь полотна, м²
20,5
Притолока, мм
От 300 (накладной монтаж)
Пристенки, мм
От 83 (накладной монтаж)
Конструкция
  1. Крышка боковая серий rk300, rsk300, rsk330, rk375
  2. Суппорт подшипника серии bs32
  3. 3а. Ролик направляющий серий ru77 (rv77)
  4. Подшипник серии bs32
  5. Капсула универсальная серии kpu102
  6. Вал октагональный серии rv102
  7. Короб защитный серий rbn300, rbn330, rbn375
  8. Профиль верхний серии rh30fm
  9. Электропривод внутривальный
  10. Пластина крепления привода серии bu100k
  11. Направляющий профиль серий rg83ms, rg90m, rg90ms, rg100
  12. Заглушка серии pb14
  13. Замок боковой серий sl84, sle84
  14. Профиль концевой серии серий ra77em, ra77kn
  15. Профиль (полотно) серии серий rhe84m, rhe84gm
  16. Выключатель с ключом серий swm, swk
  17. Выключатель клавишный серий swb, swh
Технические характеристики
Параметр Значение Примечание
Профиль экструдированный сплошной серии rhe84m
Материал Алюминий
Вес профиля, кг/(п/м) 0,797
Вес профиля, кг/м² 9,6
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5
Профиль экструдированный решетчатый серии rhe84gm
Материал Алюминий
Вес профиля, кг/(п/м) 0,593
Вес профиля, кг/м² 7,11
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно, без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.
Высота, мм 300–375
Ширина, мм 300–375
Длина, мм 1 000–6 000
Дополнительное описание

Возможно комбинирования полотна из сплошного профиля серии rhe84m и решетчатого профиля серии rhe84gm

Установка
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Подготовка строительного объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h1 — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:


    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольворота»

Чертежи

Чертеж на рольворота из экструдированного профиля серии rhe84m

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
