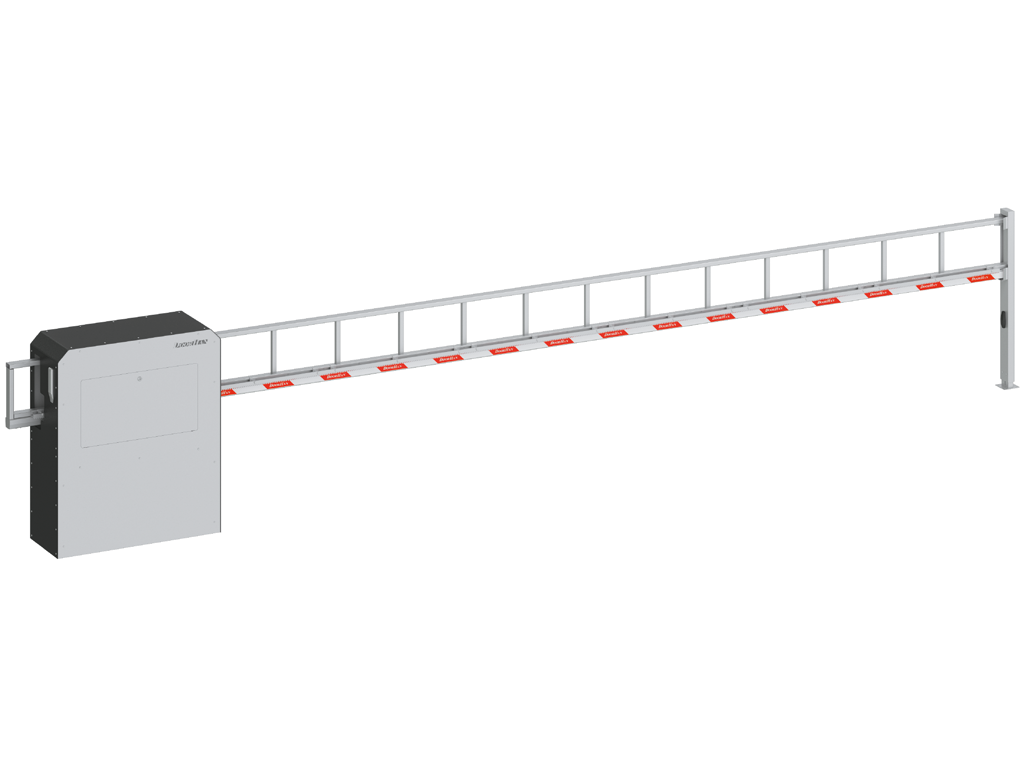

Антивандальный шлагбаум BARRIER PROTECTOR PRO

В современном мире, где угрозы безопасности становятся все более серьезными, а риск вандализма и несанкционированного прорыва на территорию постоянно растет, стандартных шлагбаумов становится недостаточно. Для объектов с повышенными требованиями к безопасности — промышленных зон, охраняемых паркингов, стратегических предприятий, логистических терминалов и правительственных учреждений — необходимо решение, которое не просто контролирует, а физически защищает проезд. Именно для этих ультимативных задач концерн DoorHan разработал антивандальный шлагбаум Barrier Protector PRO. Это не просто шлагбаум. Это настоящий автоматизированный бастион, мощный стальной барьер, созданный для того, чтобы противостоять грубой силе, останавливать нарушителей и гарантировать непреступность вашего периметра.

Фундамент защиты: несокрушимая стальная конструкция. Главное, что отличает Barrier Protector PRO от любого другого шлагбаума — это его брутальная, бескомпромиссная прочность. В его основе лежит не легкость, а максимальная надежность:

  • Мощная стальная тумба: Корпус шлагбаума выполнен из толстой стали и представляет собой прочную, устойчивую к ударам конструкцию, которая надежно защищает внутренний механизм от любых попыток взлома или вандализма.
  • Усиленная стальная стрела: Вместо легкой алюминиевой рейки здесь используется мощная стальная стрела прямоугольного сечения, усиленная внутренними ребрами жесткости. Она спроектирована, чтобы выдерживать значительные механические нагрузки. Попытки ее сломать, согнуть или поднять вручную обречены на провал. Это не просто сигнальный элемент, а реальное физическое препятствие.
  • Надежный силовой механизм: Весь узел крепления и поворота стрелы выполнен с многократным запасом прочности, чтобы выдерживать вес тяжелой стальной стрелы и противостоять внешним воздействиям.

Профессиональный "мозг": автоматика серии PRO для работы 24/7. За мощной стальной "броней" скрывается передовая автоматика, унаследованная от флагманской линейки Barrier-PRO. В ее основе лежит надежный и безопасный двигатель постоянного тока 24В, который обеспечивает ключевые преимущества:

  • Высочайшая интенсивность работы: Двигатель 24В практически не подвержен перегреву, что позволяет шлагбауму работать в режиме высокой интенсивности — до 70%. Он готов к непрерывному потоку транспорта на самых загруженных промышленных и коммерческих объектах.
  • Безопасность и автономность: Низковольтное питание безопасно для персонала. Но главное — оно дает возможность подключения резервных аккумуляторных батарей. В случае отключения электроэнергии, ваш периметр не останется беззащитным. Шлагбаум продолжит работать в штатном режиме, обеспечивая бесперебойный контроль доступа.
  • Идеальная балансировка: Мощный балансировочный механизм идеально уравновешивает вес тяжелой стальной стрелы, обеспечивая плавный ход, снижая нагрузку на двигатель и редуктор и многократно увеличивая ресурс всей системы.

Интегрированная безопасность и наглядность. Barrier Protector PRO оснащен яркой светодиодной сигнализацией, которая делает его хорошо заметным в любое время суток и в любую погоду. В корпус тумбы встроена сигнальная LED-лампа, которая мигает во время движения стрелы. Дополнительно, на саму стрелу могут быть установлены светоотражающие наклейки, которые делают ее видимой в свете фар. Шлагбаум полностью совместим со всеми устройствами безопасности DoorHan, такими как фотоэлементы и индукционные петли, для предотвращения опускания стрелы на автомобиль.

Долговечность и готовность к любым условиям. Все стальные элементы конструкции проходят антикоррозийную обработку и покрываются стойкой порошковой краской, что обеспечивает надежную защиту от ржавчины и неблагоприятных погодных условий. Механизм рассчитан на долгие годы интенсивной работы и не требует сложного обслуживания. Выбирая антивандальный шлагбаум DoorHan Barrier Protector PRO, вы инвестируете не просто в контроль доступа, а в реальную физическую безопасность и непреступность вашего объекта. Это профессиональное решение для тех, кто не может позволить себе рисковать.

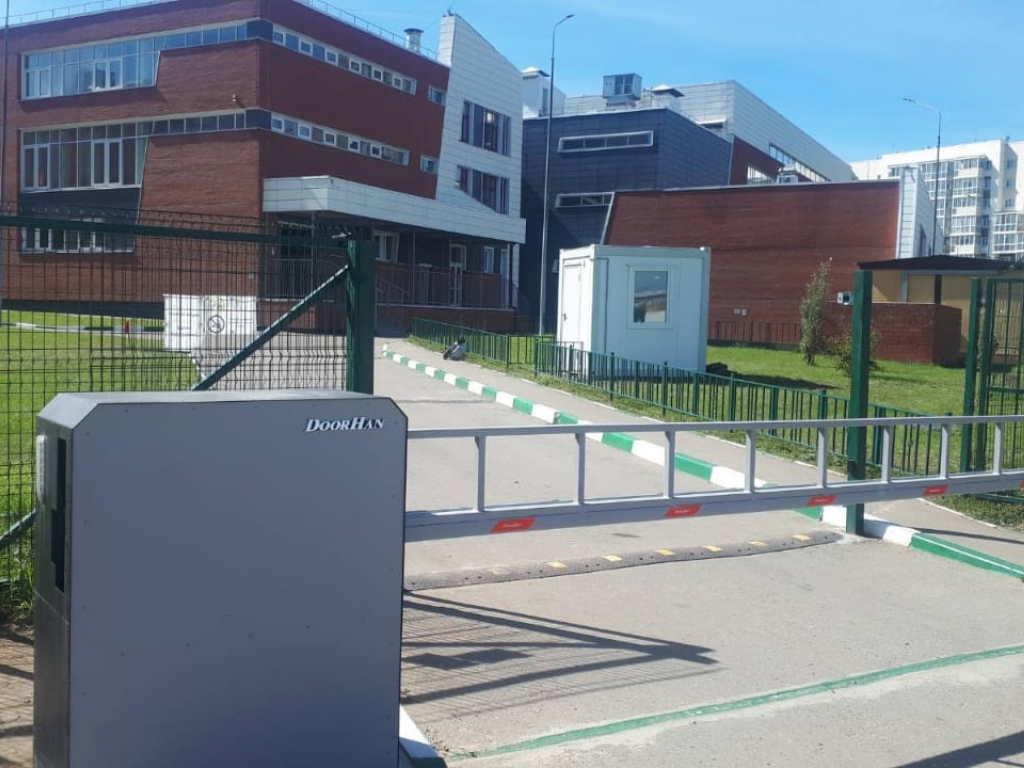

Зона применения:
Въезд на территорию поселков, СНТ, ПЖСК и т. д.
Въезд на парковки офисов, на территорию предприятий, стоянки с ограниченным доступом и т. д.
Преимущества
Надежная конструкция корпуса
Стальной корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды.
Антивандальные метизы
Использование метизов антивандального исполнения обеспечивает невозможность их демонтажа обычными инструментами и приемами.
Широкий диапазон перекрываемых проемов
Длина усиленной стрелы, сваренной из стальных профилей, варьируется от 3 до 6 м, что позволяет перекрывать проезды различной ширины.
Защита от взлома
Привод и корпус оснащены специальным замком, который защищает механизмы шлагбаума и привода от несанкционированного доступа.
Надежная конструкция корпуса
Стальной корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды.
Антивандальные метизы
Использование метизов антивандального исполнения обеспечивает невозможность их демонтажа обычными инструментами и приемами.
Широкий диапазон перекрываемых проемов
Длина усиленной стрелы, сваренной из стальных профилей, варьируется от 3 до 6 м, что позволяет перекрывать проезды различной ширины.
Защита от взлома
Привод и корпус оснащены специальным замком, который защищает механизмы шлагбаума и привода от несанкционированного доступа.
Дизайн
Дизайн
Другие цвета

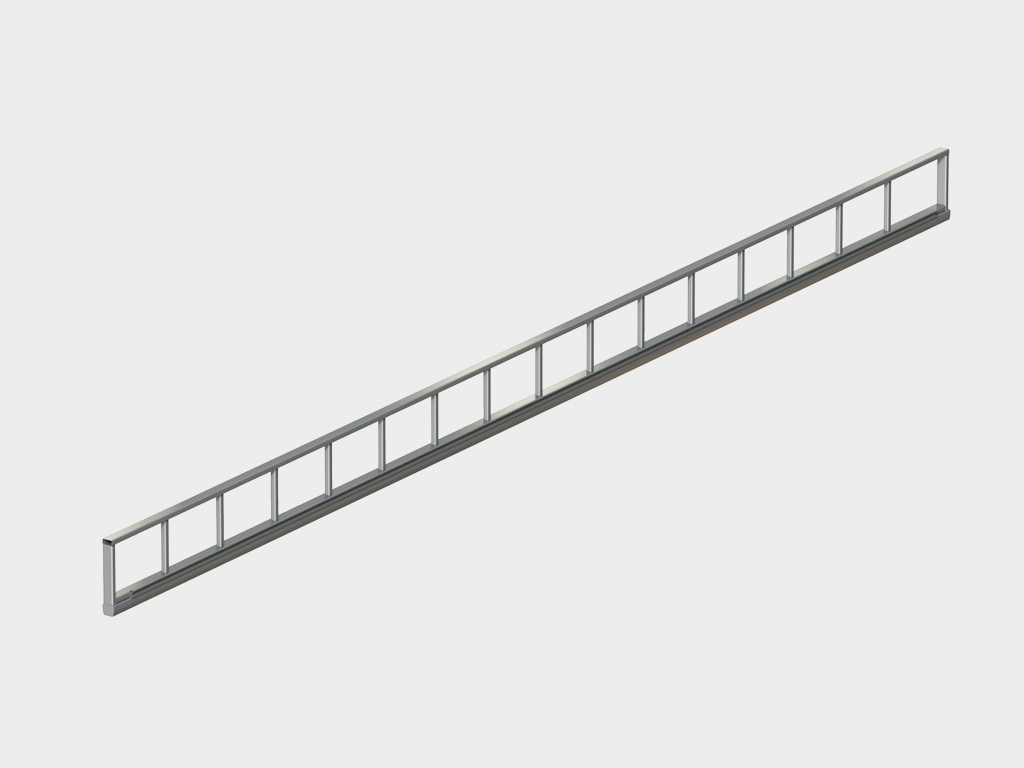

Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004 (серый)
Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004 (серый)

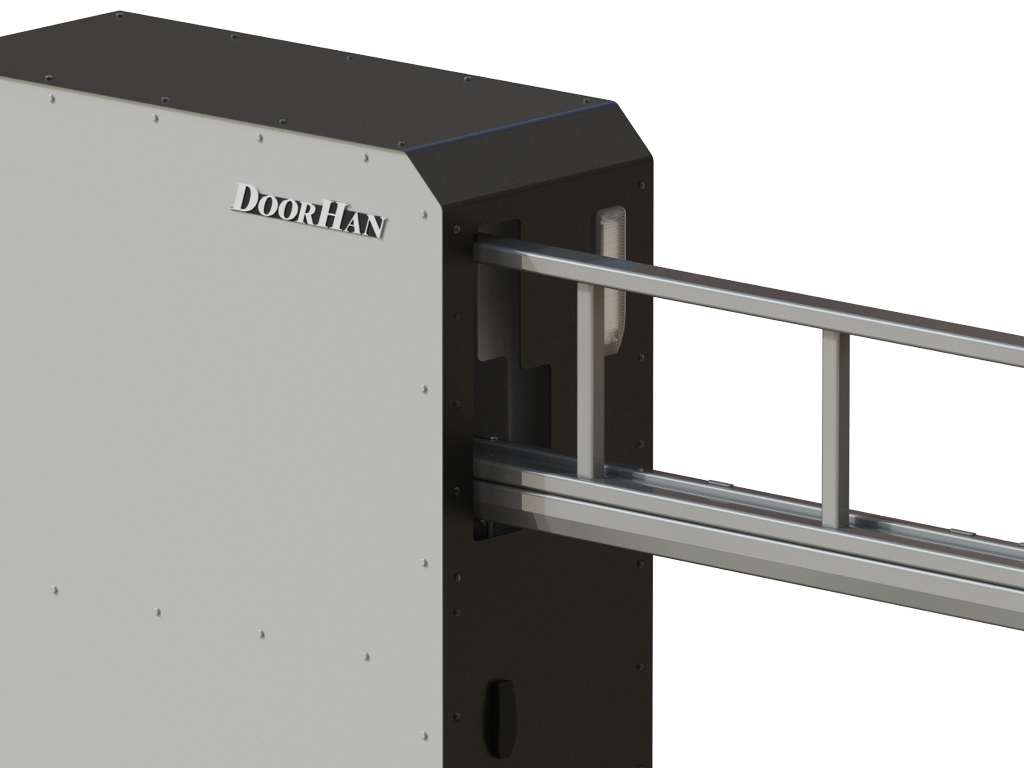

Корпус шлагбаума, закрытый стальными панелями толщиной 2 мм. Цвета панелей: RAL 7004 (серый) и RAL 9005 (черный)
Корпус шлагбаума, закрытый стальными панелями толщиной 2 мм. Цвета панелей: RAL 7004 (серый) и RAL 9005 (черный)
Возможность покраски в оранжевый цвет RAL 2004 без дополнительной наценки
Возможность покраски в оранжевый цвет RAL 2004 без дополнительной наценки
Возможность покраски в любой цвет по карте RAL с наценкой
Возможность покраски в любой цвет по карте RAL с наценкой
Комплектация
Базовая комплектация
Дополнительная комплектация

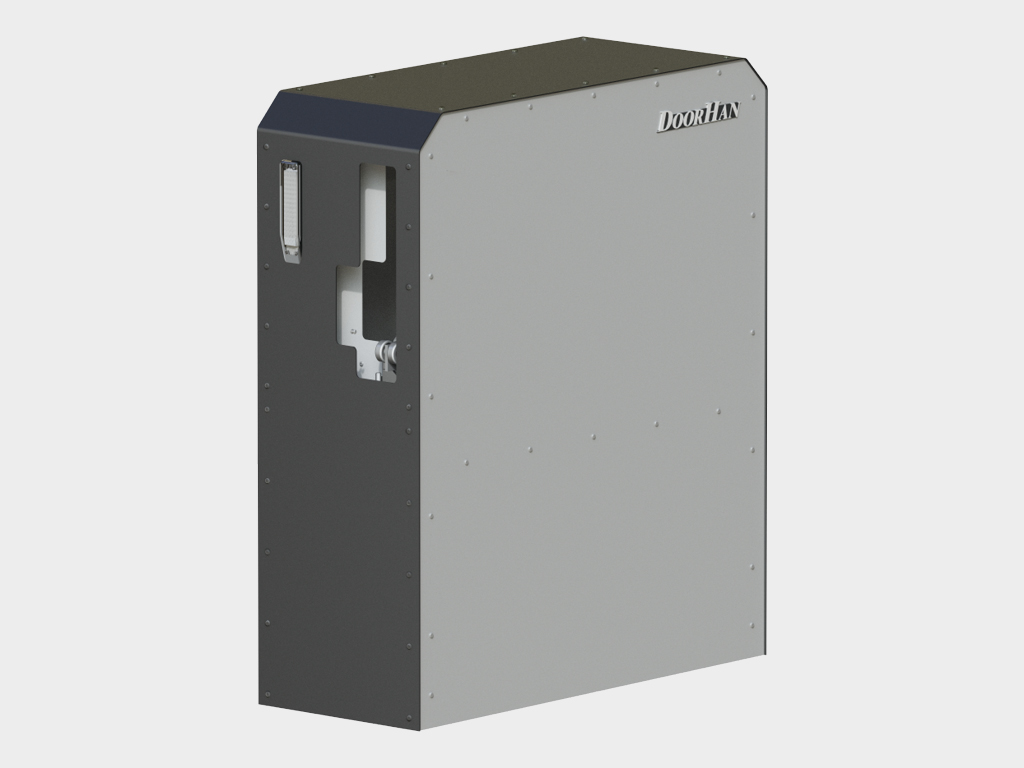

Корпус шлагбаума с встроенными светодиодными сигнальными лампами.

Корпус шлагбаума с встроенными светодиодными сигнальными лампами.

Стальная усиленная стрела шлагбаума.

Стальная усиленная стрела шлагбаума.

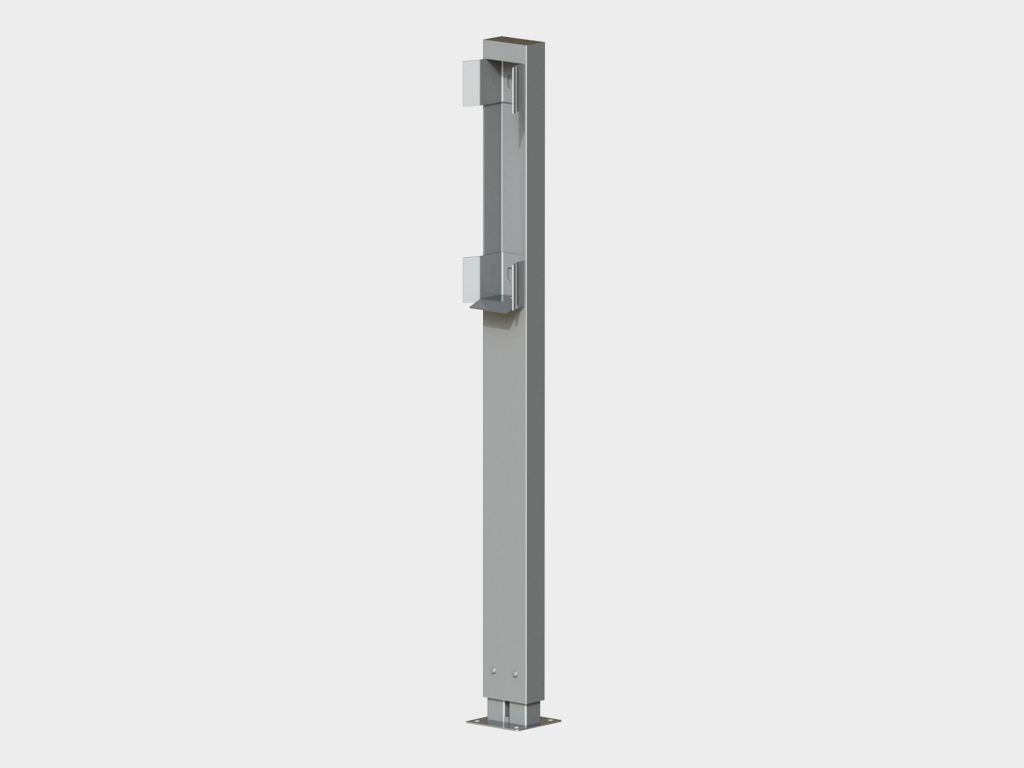

Столб-ловитель стрелы шлагбаума.

Столб-ловитель стрелы шлагбаума.

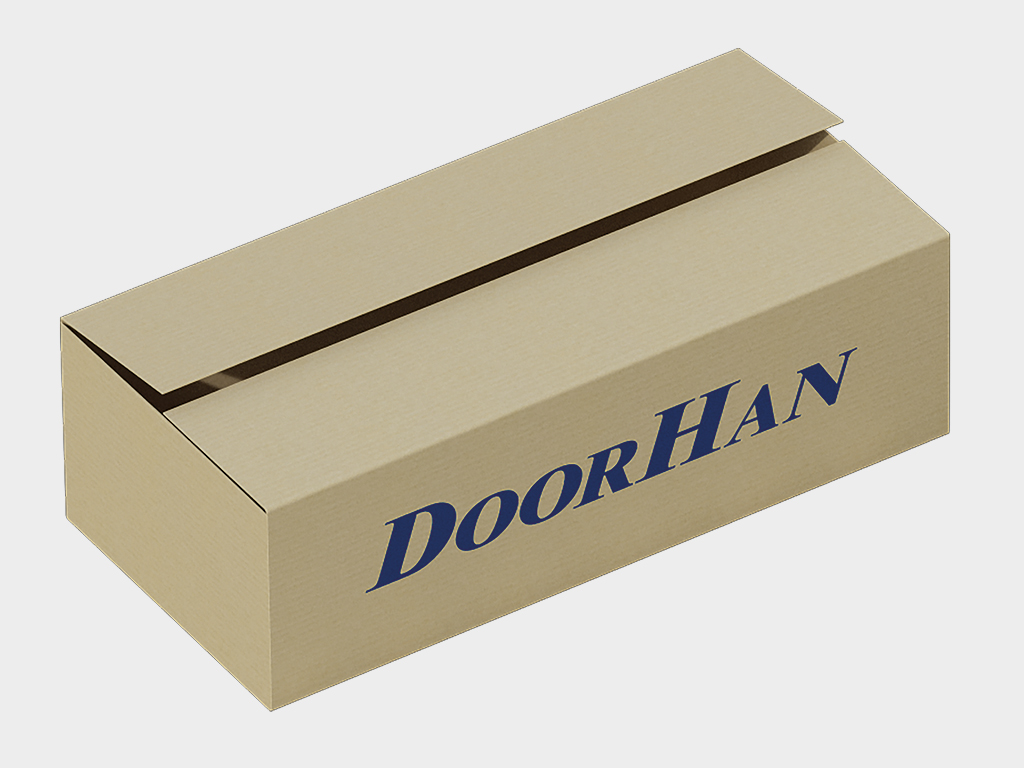

Коробка с комплектацией для монтажа.

Коробка с комплектацией для монтажа.

Вайфай-модуль для беспроводного управления (выработки сигнала управления NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Пульт серии transmitter 2-pro-black (трансмиттер 2-про-черный) для дистанционного управления двумя автоматическими устройствами.

Пульт серии transmitter 2-pro-black (трансмиттер 2-про-черный) для дистанционного управления двумя автоматическими устройствами.

Пульт  серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter-premium (трансмиттер-премиум) в металлическом корпусе, предназначенный для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter-premium (трансмиттер-премиум) в металлическом корпусе, предназначенный для дистанционного управления четырьмя автоматическими устройствами.

Беспроводная кнопка управления серии сommand433 (команда433) для дистанционного управления двумя автоматическими устройствами.

Беспроводная кнопка управления серии сommand433 (команда433) для дистанционного управления двумя автоматическими устройствами.

Кодовая клавиатура серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Кодовая клавиатура серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопкасерии keyswitch (ключ-кнопка) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Ключ-кнопкасерии keyswitch (ключ-кнопка) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура серии keycode (ключ-код) для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания проксими-карт.

Антивандальная кодовая клавиатура серии keycode (ключ-код) для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания проксими-карт.

Сирена серии sirena (сирена) для звукового оповещения о движении ворот.

Сирена серии sirena (сирена) для звукового оповещения о движении ворот.

Обогреватель серии heater (нагреватель) для обогрева электропривода шлагбаума при эксплуатации в условиях низких температур.

Обогреватель серии heater (нагреватель) для обогрева электропривода шлагбаума при эксплуатации в условиях низких температур.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Сигнальная светодиодная лампа с антенной серии lamp-pro (лампа-про) для оповещения о движении ворот.

Сигнальная светодиодная лампа с антенной серии lamp-pro (лампа-про) для оповещения о движении ворот.

«Лежачий полицейский» из износостойкого искусственного каучука обеспечивает легкую прокладку электропроводки между столбами без штробления дорожного покрытия.

«Лежачий полицейский» из износостойкого искусственного каучука обеспечивает легкую прокладку электропроводки между столбами без штробления дорожного покрытия.

Беспроводные фотоэлементы серии photocell-pro (фотоэлемент-про).

Беспроводные фотоэлементы серии photocell-pro (фотоэлемент-про).

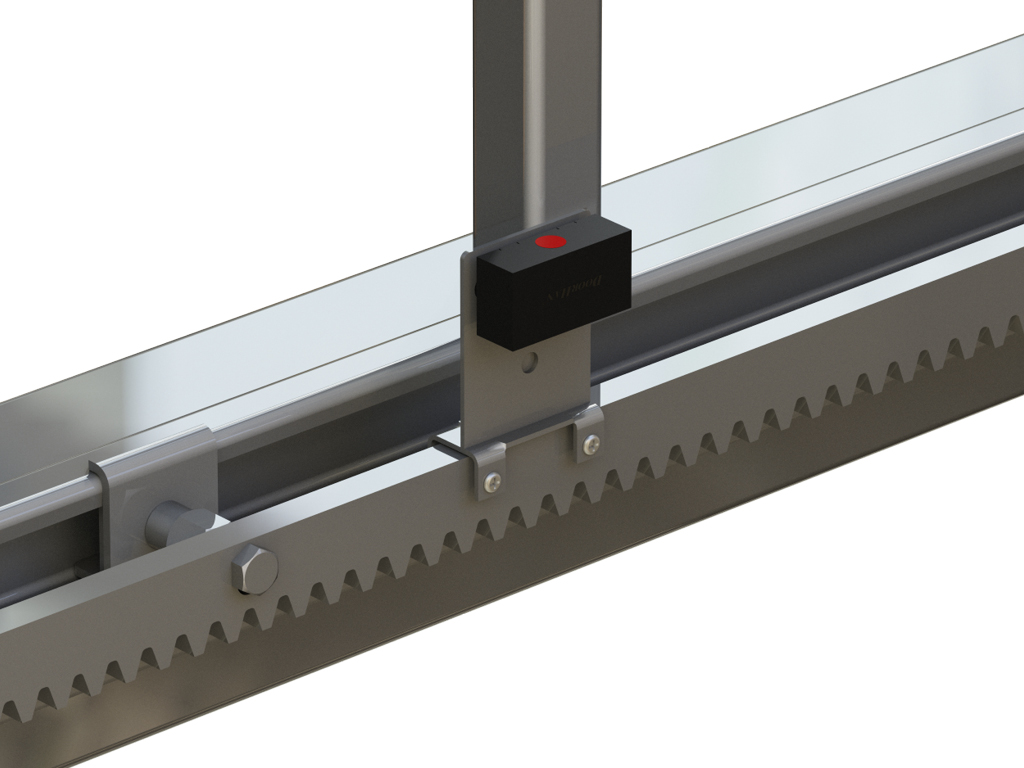

Комплект зубчатых реек.

Комплект зубчатых реек.

Техническое описание
Таблица размеров
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина проема, мм
3 000, 3 500, 4 000, 4 500, 5 000, 5 500, 6 000
Высота проема, мм
1 145
Просвет, мм
745
Длина стрелы, мм
4 300 (3 000), 4 800 (3 500), 5 300 (4 000), 5 800 (4 500), 6 300 (5 000), 6 800 (5 500), 7 300 (6 000)
Высота стрелы, мм
400
Размеры корпуса (ДхШхВ), мм
1 133 × 415 × 1 182

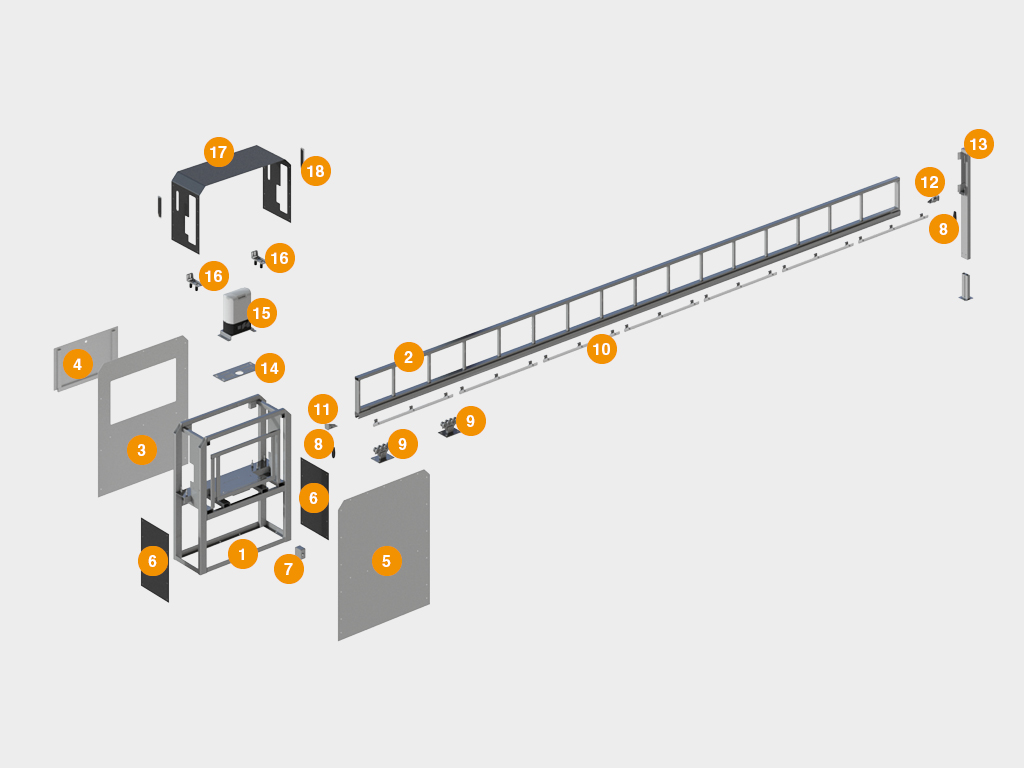

  1. Рама
  2. Стрела
  3. Панель шлагбаума задняя
  4. Крышка панели шлагбаума задней
  5. Панель шлагбаума передняя
  6. Панель шлагбаума боковая
  7. Коробка распаячная
  8. Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про)
  9. Опора ролика для балки 71 × 60 × 3,5
  10. Рейка зубчатая серии dhrack 12 × 30 (1 м)
  11. Крышка задняя для балки 71 × 60 × 3,5
  12. Ролик концевой в сборе для балки прокатной 71 × 60 × 3,5
  13. Столб-ловитель
  14. Пластина площадки для привода
  15. Привод
  16. Направляющее устройство
  17. Панель шлагбаума верхняя в сборе
  18. Лампа сигнальная серии barrier pro (барьер про)
Параметр Значение Примечание
Напряжение питания, В 220
Мощность, Вт 130
Диапазон рабочих температур, °С -20...+50
Скорость открывания проёма ворот, м/мин 10, 12, 17 (в зависимости от модели привода)
Класс защиты IP IP54

1. При открывании вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать стрелу при сцепленном приводе.

4. Не допускайте детей к устройствам управления (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.

6. Строго запрещено пересекать траекторию движения стрелы во время открывания и закрывания, т. к. это может привести к серьезным травмам.

7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.

10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка стрелы шлагбаума представляет собой пузырчатую пленку, обернутую вокруг стрелы с перехлестом, пузырчатая пленка закрепляется скотчем с логотипом компании
Описание Упаковка корпуса шлагбаума представляет собой пузырчатую пленку, обернутую вокруг основания шлагбаума с перехлестом, пузырчатая пленка закрепляется скотчем с логотипом компании
Состав Пузырчатая пленка с логотипом компании, скотч с логотипом компании
Дополнительное описание печать

После монтажа необходима проверка движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрывании заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

Установка
Способы монтажа

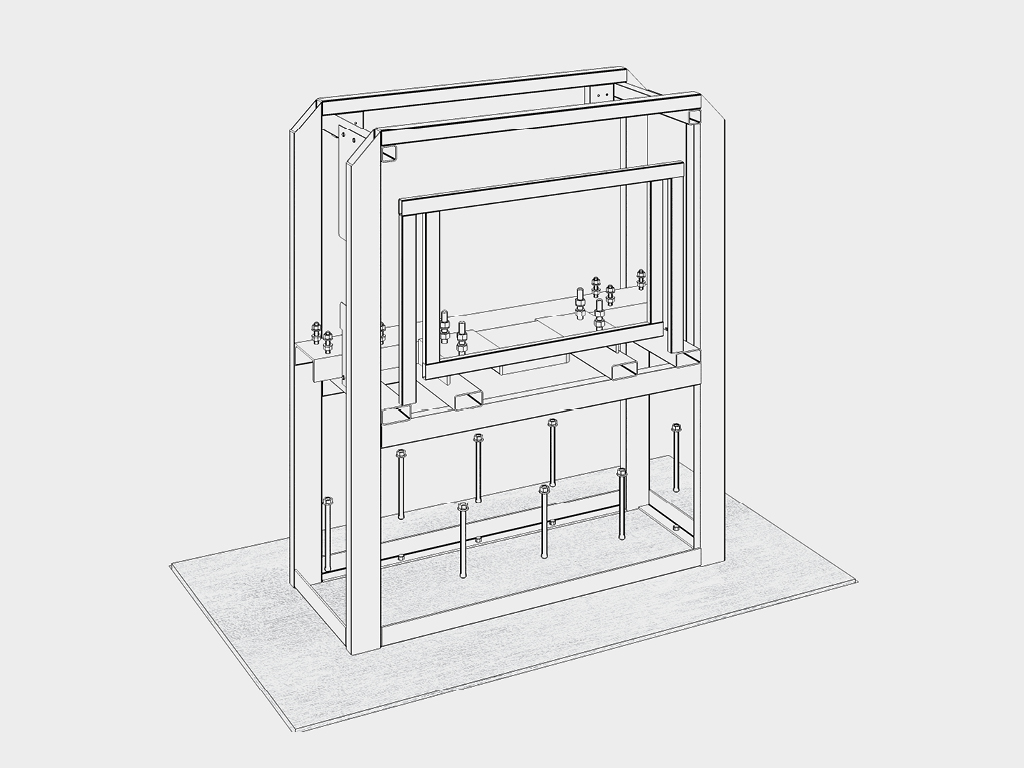

Корпус шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.
Корпус шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Руководство по монтажу и эксплуатации антивандального шлагбаума

Сертификат на соответствие санитарно-эпидемиологическим требованиям (стр. 1)

Сертификат на соответствие санитарно-эпидемиологическим требованиям (стр. 2)

Сертификат соответствия на изделие

Паспорт антивандального шлагбаума

Габаритный чертеж антивандального шлагбаума

Гарантийные обязательства печать

Покупателю предоставляется гарантия надежности работы антивандального шлагбаума производства концерна DoorHan сроком на 1 год с момента приобретения.

Новинки

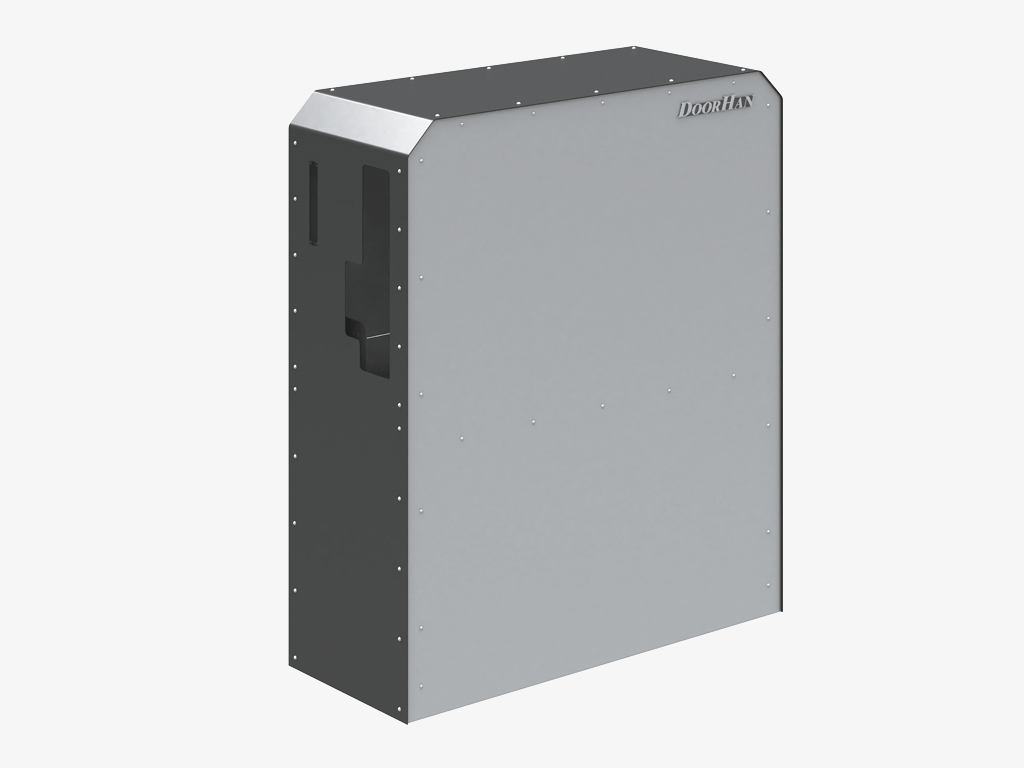

Новый стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды.

Новый стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды.

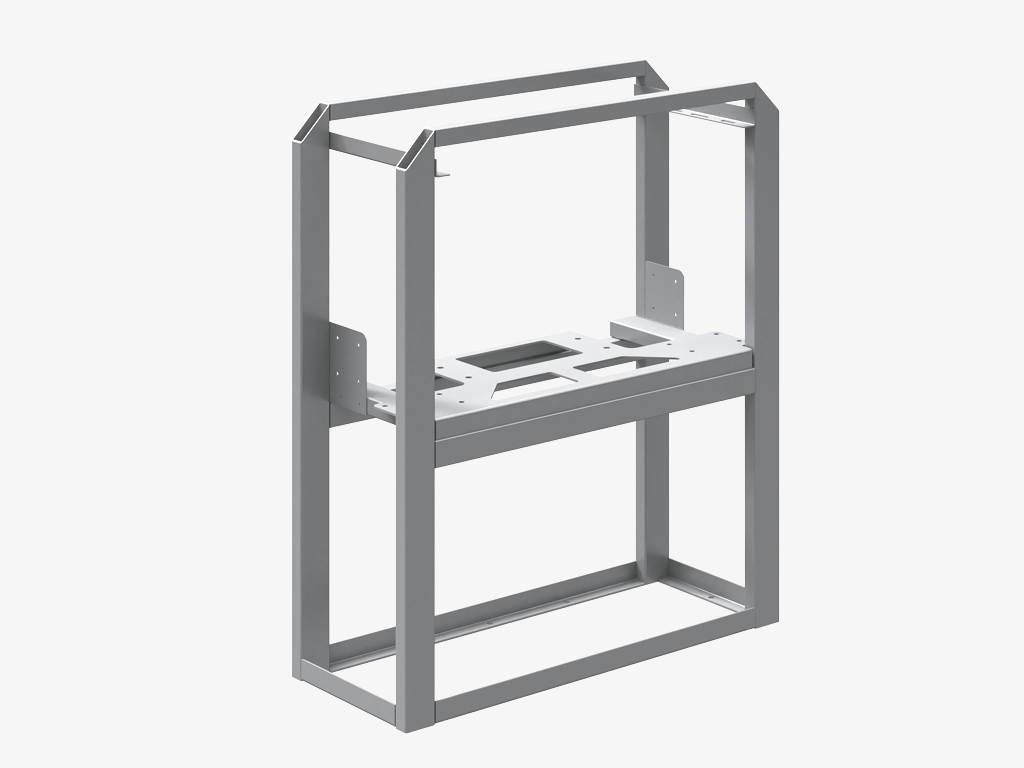

Новый стальной каркас из гнутого профиля облегчает конструкцию, сохраняя при этом надежность и жесткость конструкции.

Новый стальной каркас из гнутого профиля облегчает конструкцию, сохраняя при этом надежность и жесткость конструкции.

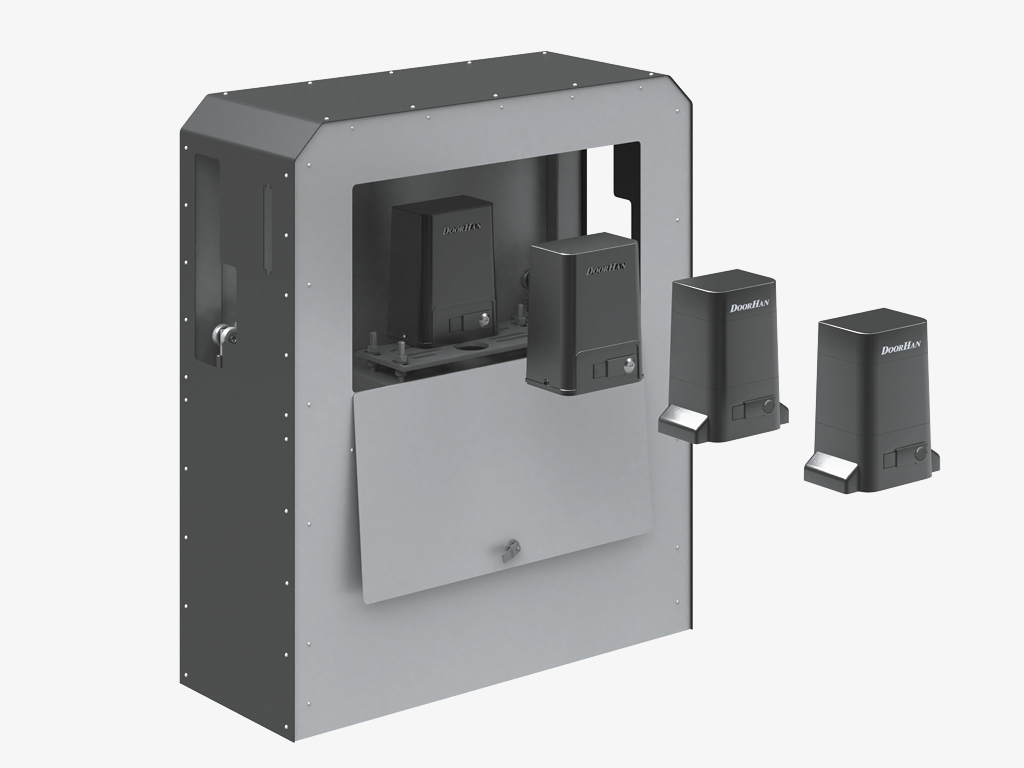

Расширение ассортимента автоматики, используемой для автоматизации шлагбаума. Доступны привода серий: sliding-500 (откатной-500), sliding-800pro (откатной-800про), sliding-1300 (откатной-1300), sliding-2100 (откатной-2100)
