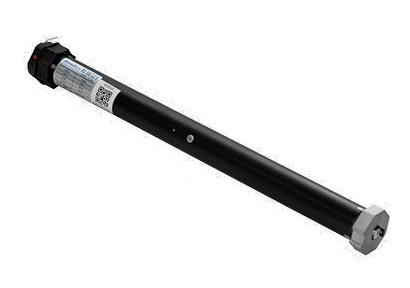

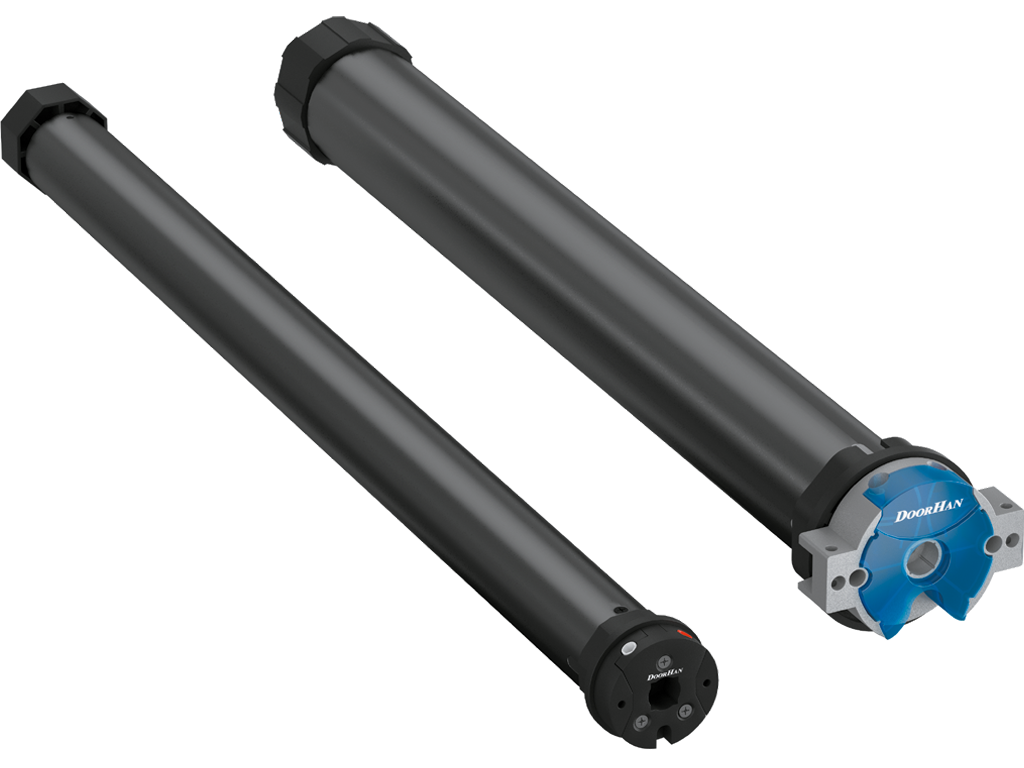

Внутривальные роллетные приводы серии RS

Внутривальные приводы Doorhan серии RS: доступный комфорт и автоматизация для ваших роллет

В современном мире ручное управление роллетами — это вчерашний день. Поднимать и опускать, порой тяжелое, полотно вручную неудобно, долго и требует физических усилий, особенно если в вашем доме или офисе установлено несколько защитных конструкций. Компания Doorhan предлагает простое и элегантное решение — внутривальные электроприводы серии RS. Это компактные, надежные и доступные моторы, которые легко интегрируются в конструкцию ваших роллет и превращают их в современную автоматическую систему. С приводами RS управление защитой окон и дверей становится делом одного нажатия кнопки, принося в вашу жизнь новый уровень ежедневного комфорта.

Что такое внутривальный привод и как он работает?

Внутривальный привод — это компактный электродвигатель в форме трубы, который устанавливается непосредственно внутрь октогонального вала, на который наматывается полотно роллеты. Такое решение делает автоматику абсолютно невидимой снаружи, не нарушая эстетику фасада или интерьера. При подаче команды с пульта или выключателя, мотор начинает вращать вал, плавно и бесшумно поднимая или опуская полотно роллеты. Это идеальное решение для автоматизации оконных и дверных рольставен в частных домах, квартирах, офисах и небольших магазинах.

Ключевые преимущества приводов Doorhan серии RS

  1. Максимальный комфорт и простота управления. Забудьте о необходимости подходить к каждому окну и вручную управлять роллетой. С автоматикой Doorhan вы можете управлять всеми роллетами в доме одновременно или по отдельности с помощью стильного пульта дистанционного управления, не вставая с дивана или не выходя из машины.
  2. Надежность и долговечность. Приводы RS производятся с использованием качественных материалов и проходят строгий контроль качества. Встроенная термозащита предохраняет двигатель от перегрева при интенсивном использовании, что гарантирует долгий срок его службы.
  3. Функция аварийного ручного открытия (NHK). Что делать, если отключат электричество? Для таких случаев предусмотрены модели с системой NHK (аварийной деблокировки). С помощью специального воротка, идущего в комплекте, вы всегда сможете поднять или опустить роллету вручную. Это гарантия вашей безопасности и спокойствия в любой ситуации.
  4. Бесшумная работа. Современная конструкция двигателей обеспечивает тихую работу, которая не будет мешать вашему отдыху или работе.
  5. Широкий модельный ряд. Серия RS включает в себя приводы с различным крутящим моментом, что позволяет подобрать оптимальную модель для роллет любого размера и веса — от легких оконных до тяжелых дверных.
  6. Доступная автоматизация. Приводы серии RS представляют собой одно из лучших на рынке сочетаний цены и качества, делая комфорт автоматического управления доступным для широкого круга потребителей.

Интеграция в систему "Умный дом"

Приводы RS легко интегрируются с блоками управления Doorhan, что позволяет не просто открывать и закрывать роллеты, но и создавать целые сценарии управления. Вы можете настроить автоматическое закрытие всех роллет на ночь или во время вашего отсутствия, подключить датчики солнца для защиты от жары или таймеры для имитации присутствия в доме.

Сделайте шаг навстречу современным технологиям и комфорту. Автоматизируйте ваши роллеты с помощью надежных и доступных внутривальных приводов Doorhan серии RS. Свяжитесь с нашими специалистами в Ташкенте, и мы поможем подобрать идеальное решение для ваших задач!

Зона применения:
Частные домовладения
Автоматизация рольставен на окнах, воротах гаража и входных дверях в коттеджах и загородных домах.
Квартиры в многоэтажных домах
Установка автоматических рольставен на балконах, лоджиях и окнах квартир для защиты от взлома, шума, солнца и посторонних глаз.
Торговые и офисные помещения
Автоматизация рольставен на витринах магазинов, входных группах и окнах офисов.
Банки и объекты с повышенной безопасностью
Автоматические рольставни с усиленным приводом и функцией аварийного закрытия. Используются для защиты касс, хранилищ и зон самообслуживания. При срабатывании сигнализации рольставни закрываются автоматически.
Промышленные и складские помещения
Автоматизация тяжелых рольставен на воротах и проемах цехов, ангаров и логистических зон.
Рестораны, кафе и летние веранды
Автоматические рольставни с плавным ходом и возможностью частичного открытия — для регулирования микроклимата и защиты от осадков. Удобны для сезонной эксплуатации: быстро закрываются при дожде или ветре. Управление с пульта или приложения позволяет оперативно реагировать на изменения погоды, не прерывая работу заведения.
Медицинские и образовательные учреждения
Установка рольставен с автоматикой в детских садах, школах, поликлиниках — для защиты окон, обеспечения затемнения (в процедурных, актовых залах) и безопасности.
Умные дома и IoT-интеграция
Рольставни с автоматикой DoorHan легко встраиваются в экосистемы «умного дома»: Яндекс.Алиса, Tuya Smart Life.
Преимущества
Надежное крепление
В комплект привода входят пластины крепления из металла, которые обеспечивают надежное крепление внутри конструкции.
Высокий КПД
Высокий КПД достигается за счет трехступенчатого планетарного редуктора, шестерни которого выполнены из высокопрочной стали.
Электротормоз
Моторы электроприводов оснащены электротормозом, который обеспечивает точность остановки в крайних положениях и выполняет функцию замка.
Надежные концевые выключатели
Концевые выключатели обладают высокой точностью и надежностью благодаря металлическим шестерням и осям, устойчивым к износу.
Надежное крепление
В комплект привода входят пластины крепления из металла, которые обеспечивают надежное крепление внутри конструкции.
Высокий КПД
Высокий КПД достигается за счет трехступенчатого планетарного редуктора, шестерни которого выполнены из высокопрочной стали.
Электротормоз
Моторы электроприводов оснащены электротормозом, который обеспечивает точность остановки в крайних положениях и выполняет функцию замка.
Надежные концевые выключатели
Концевые выключатели обладают высокой точностью и надежностью благодаря металлическим шестерням и осям, устойчивым к износу.
Дизайн
Таблица

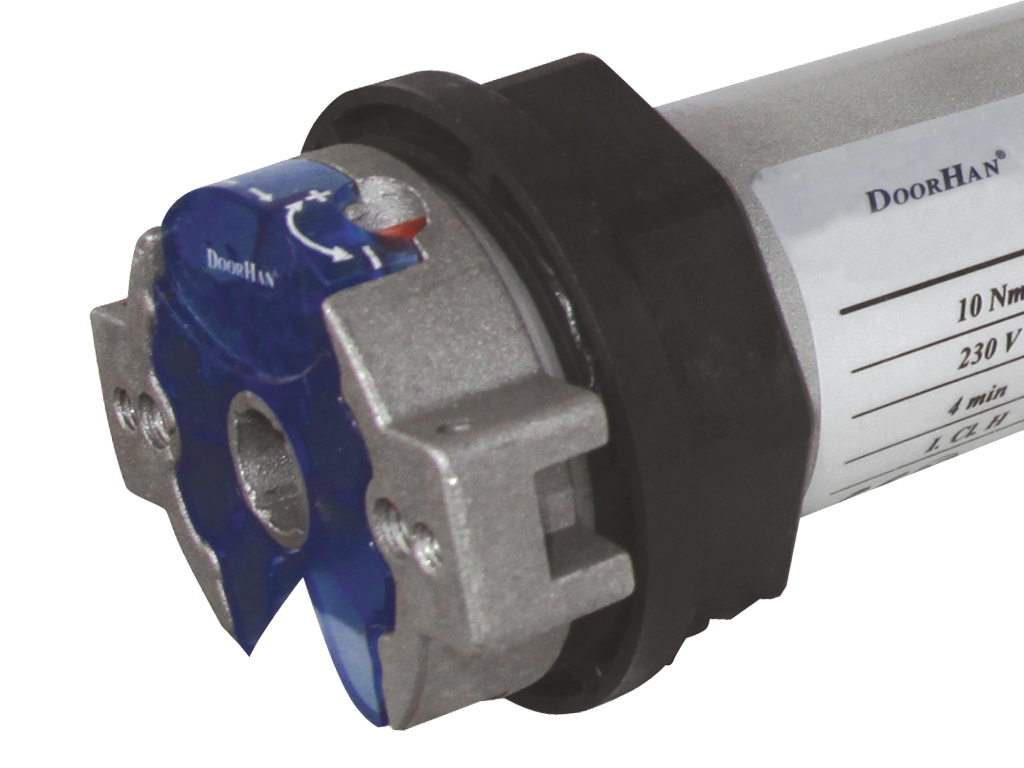

Блок концевиков
Блок концевиков

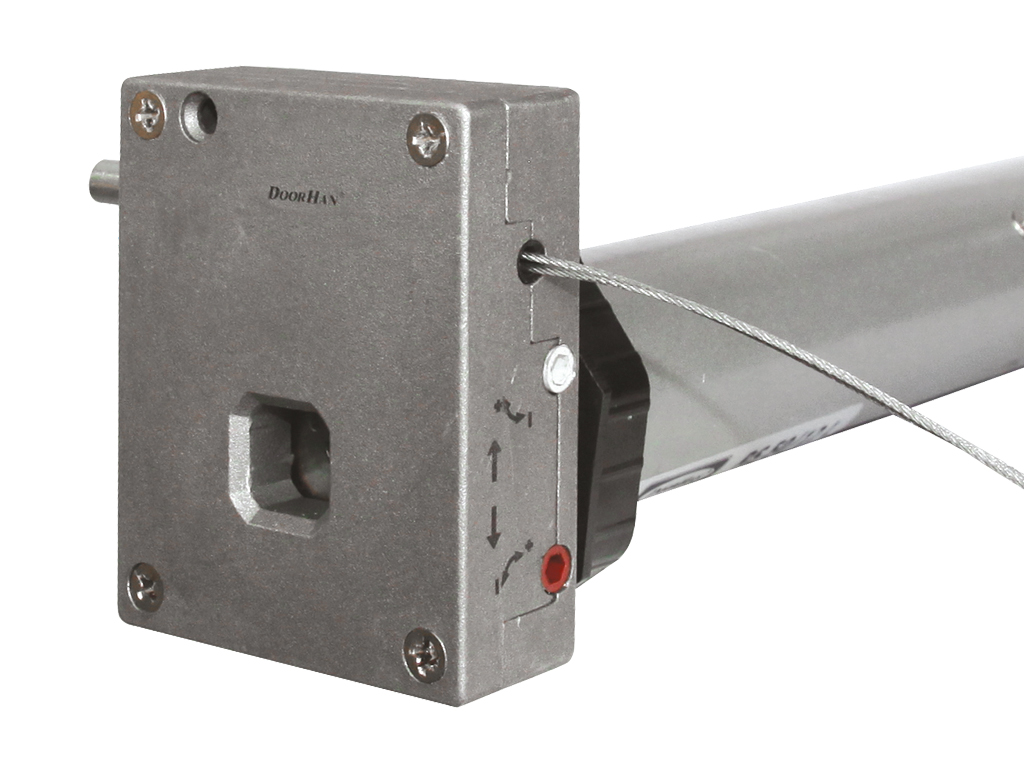

Блок концевиков с расцепителем
Блок концевиков с расцепителем

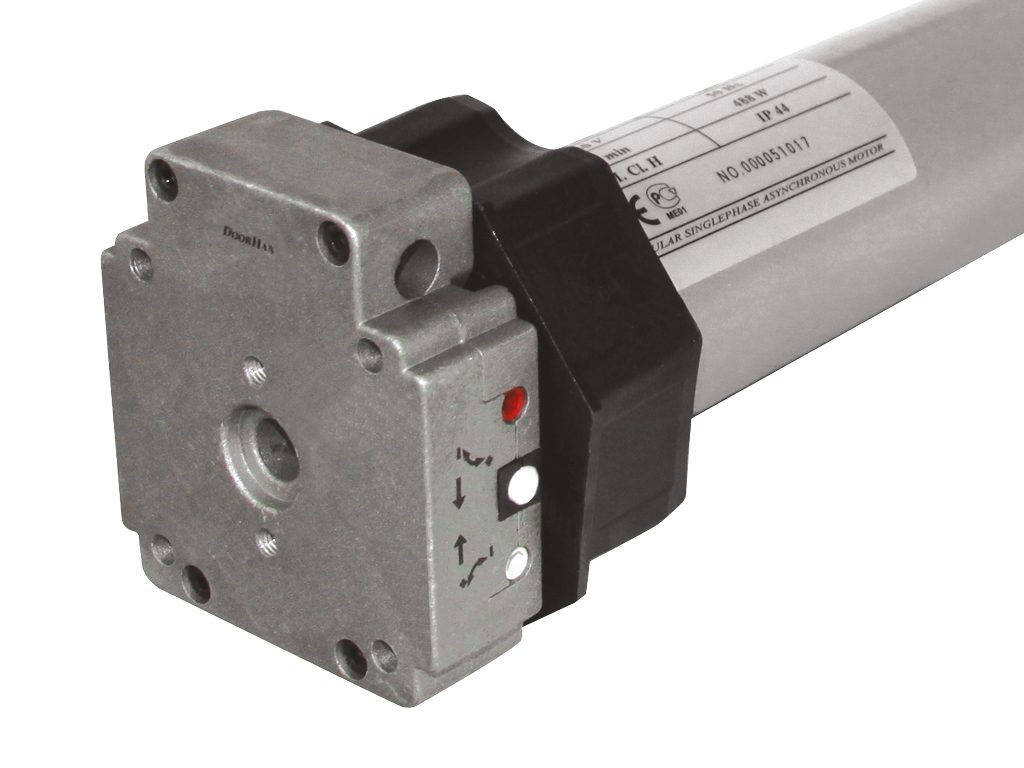

Блок концевиков с редуктором аварийного открывaния
Блок концевиков с редуктором аварийного открывaния
Комплектация
Базовая комплектация
Дополнительная комплектация

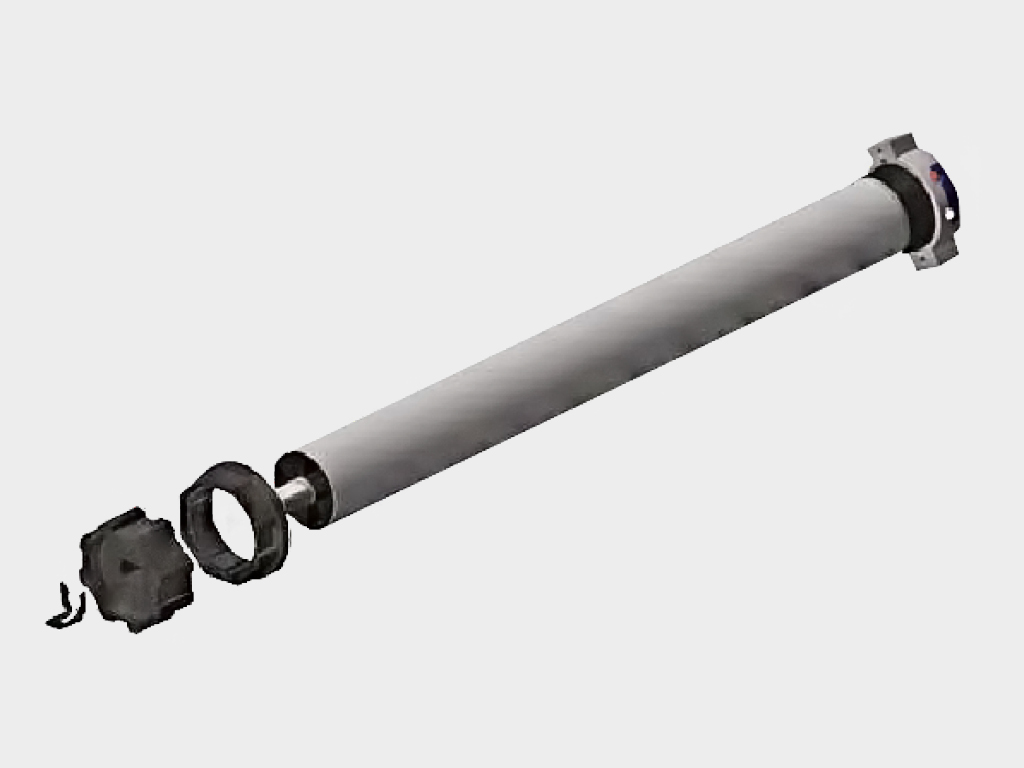

Электропривод, монтажная пластина, адаптеры.

Электропривод, монтажная пластина, адаптеры.

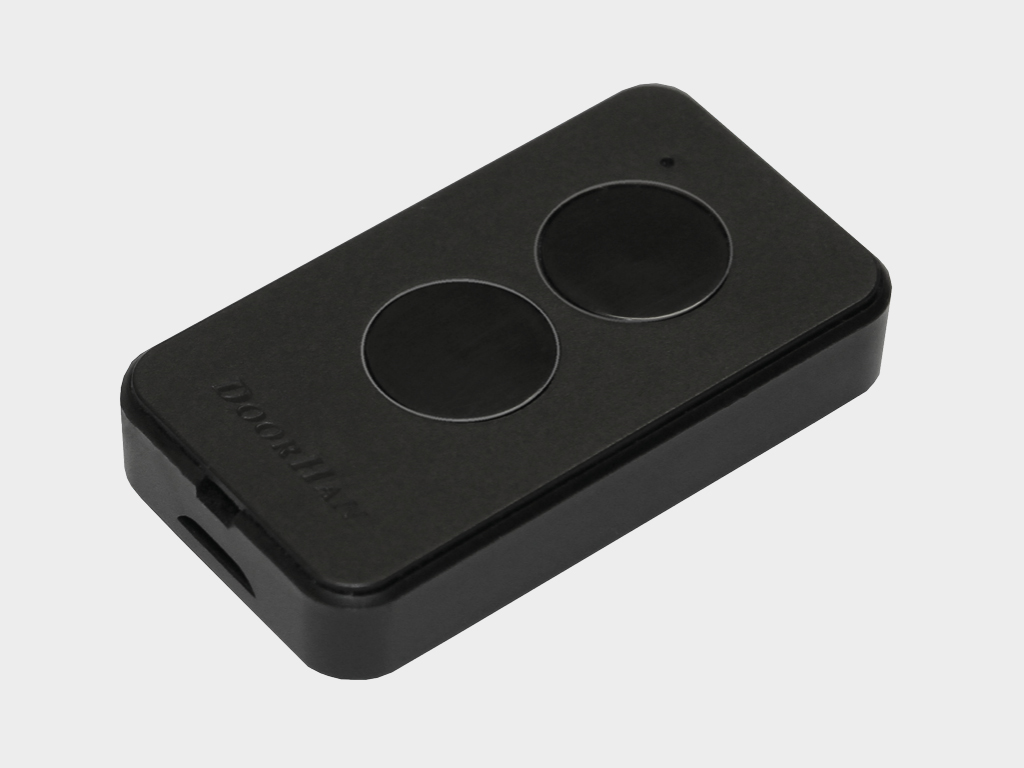

Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами.

Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами.

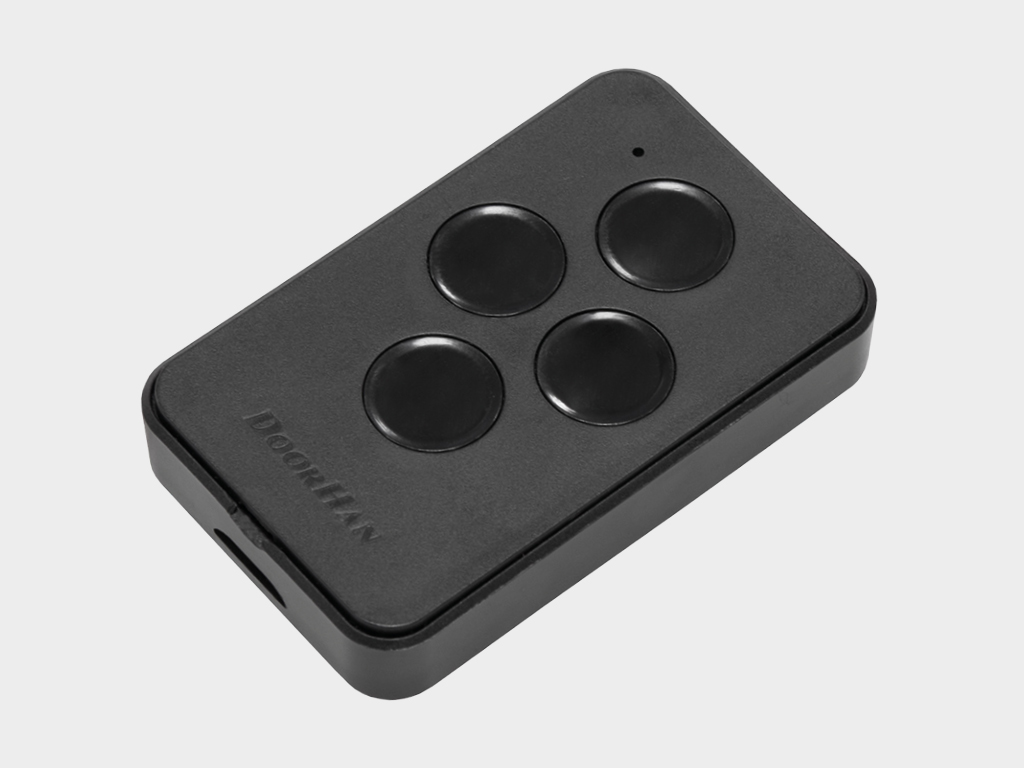

Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами.

Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами.

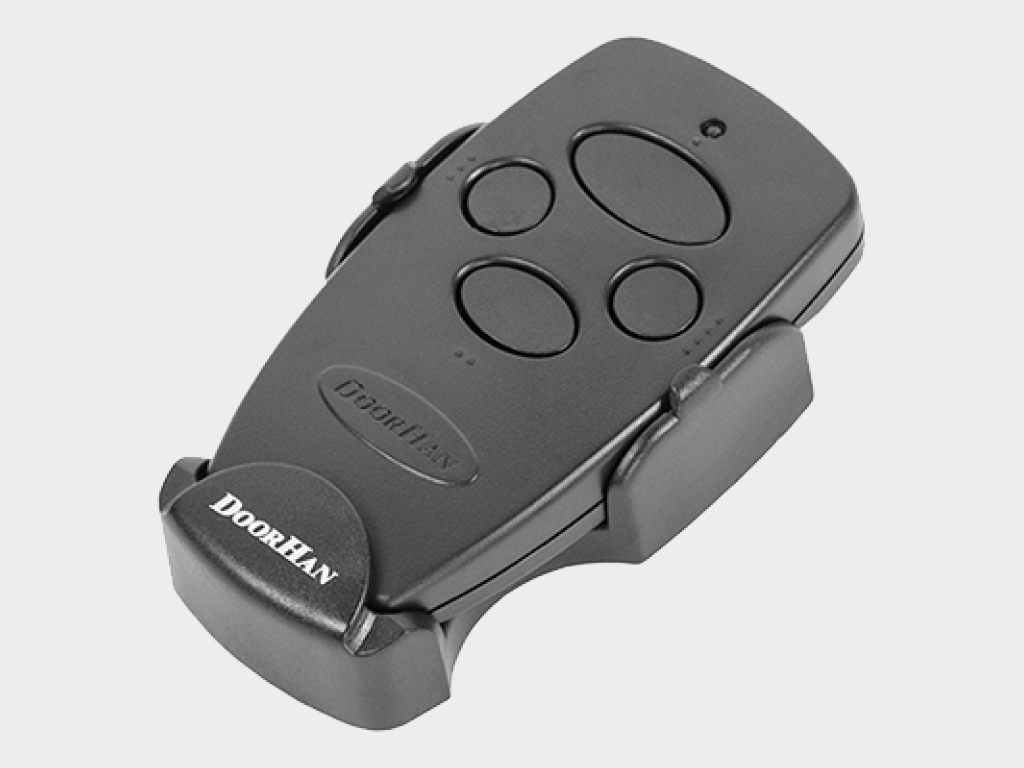

Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

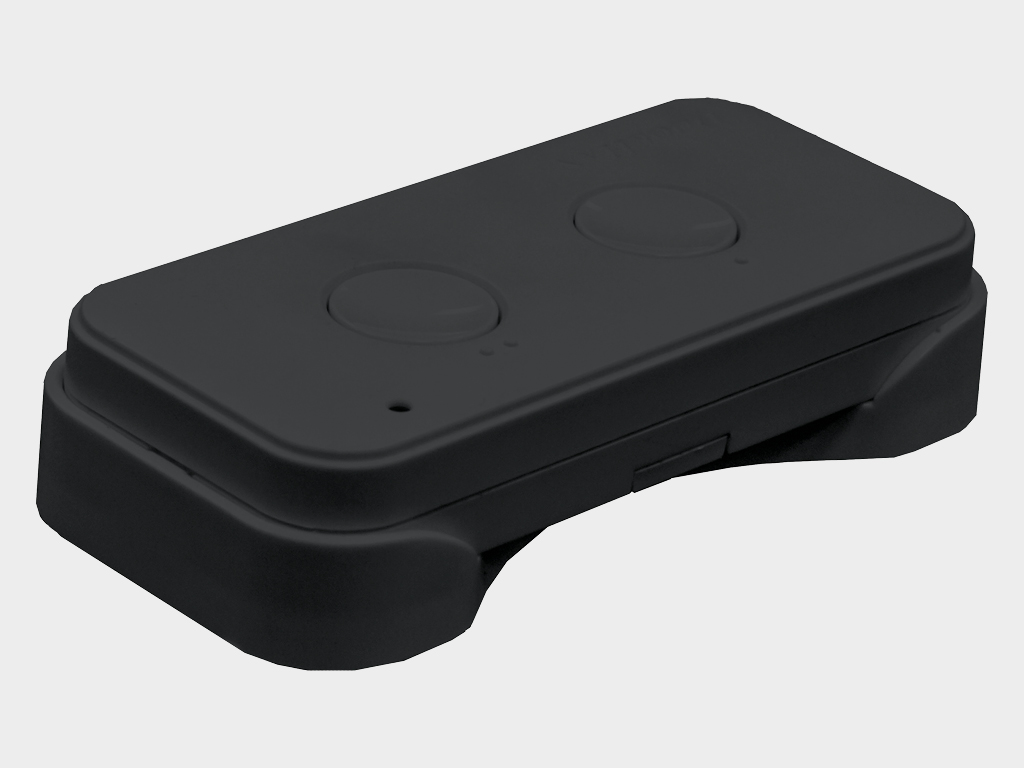

Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.

Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.

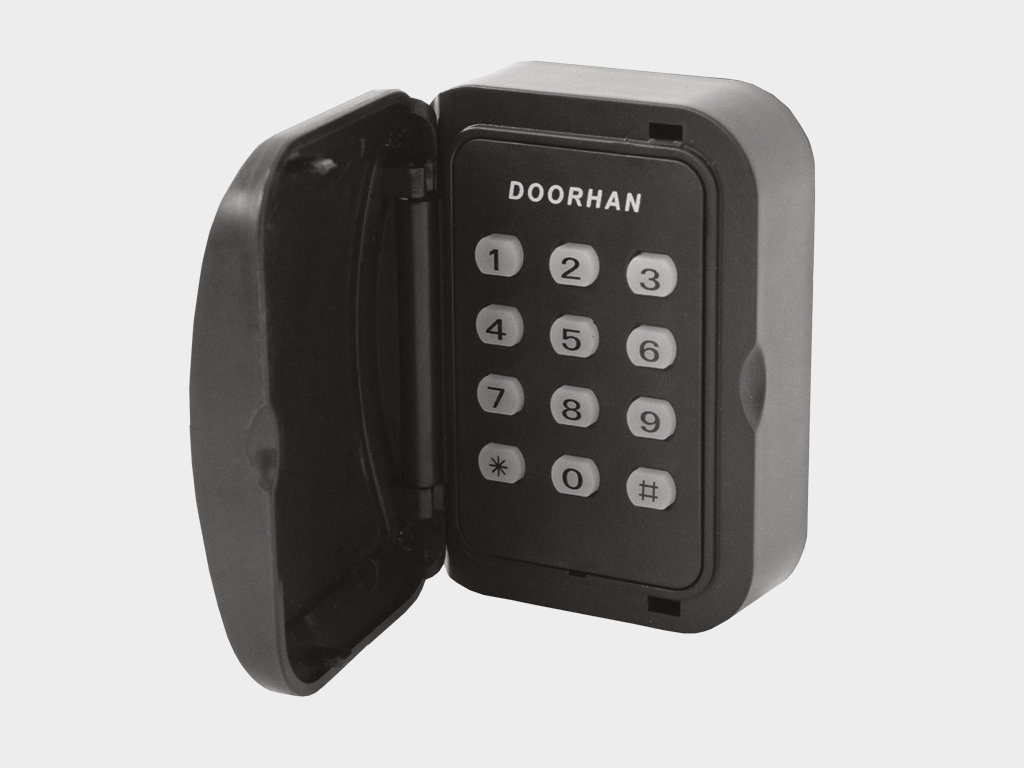

Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

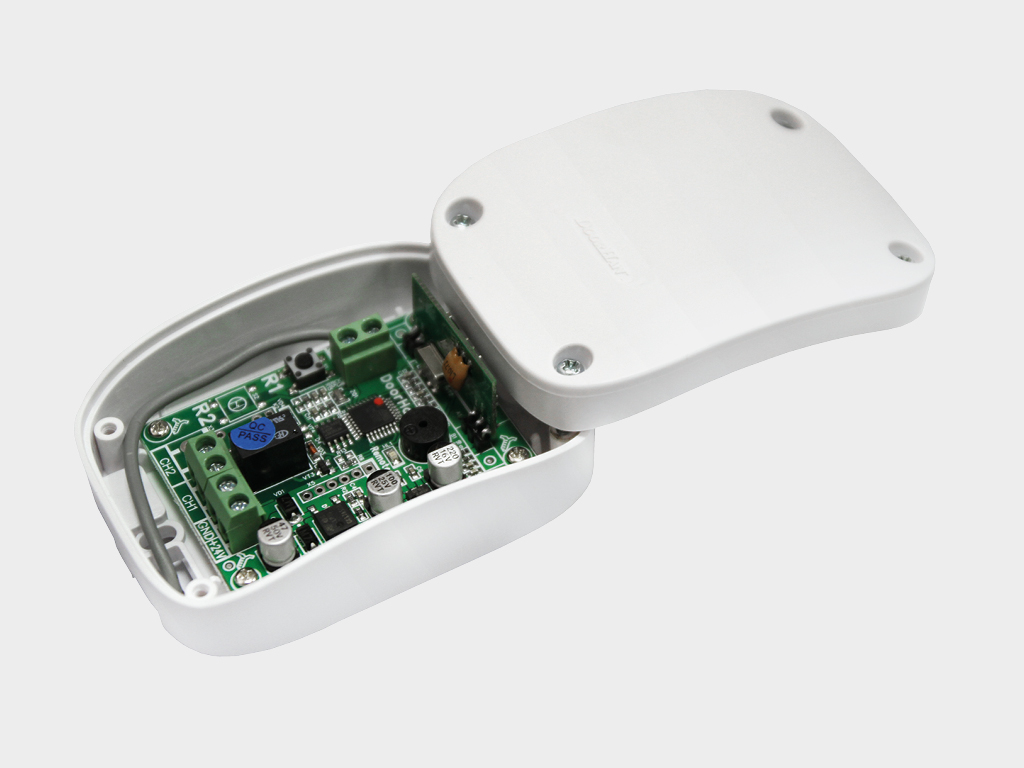

Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

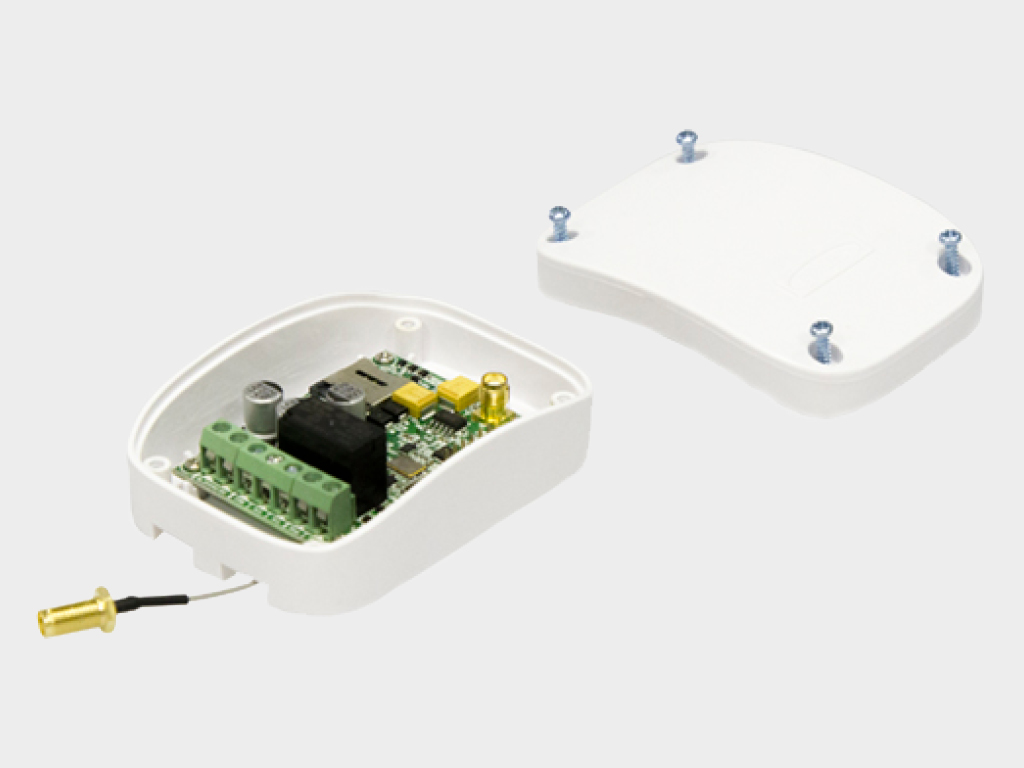

GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода.

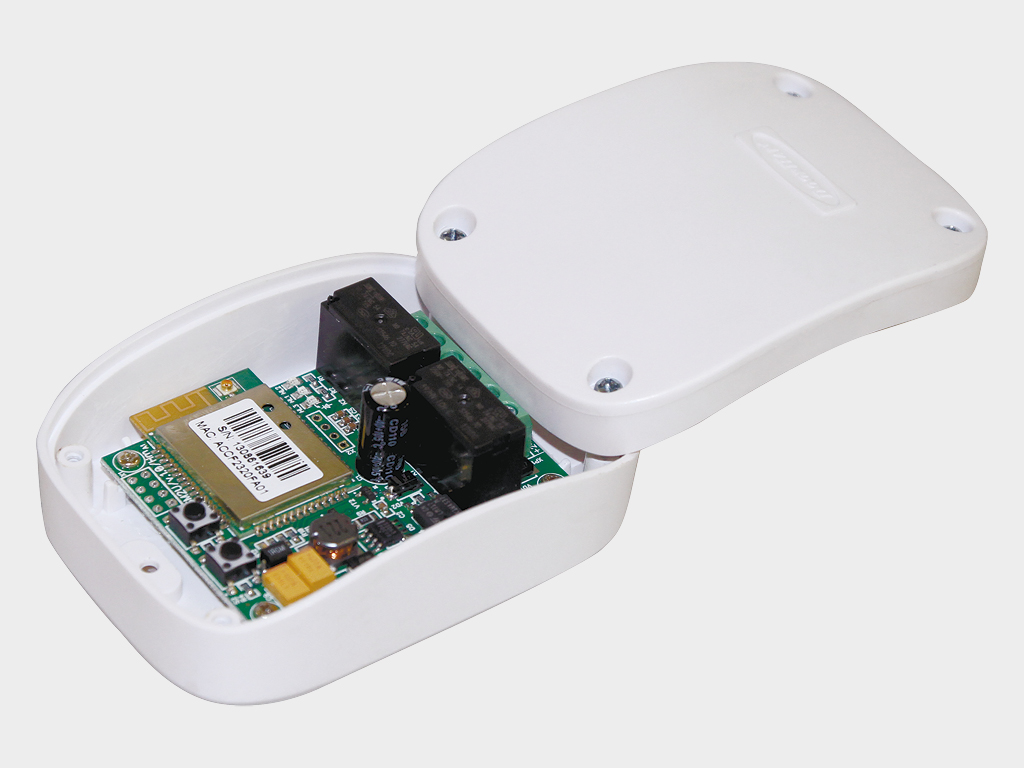

WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами.

WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами.

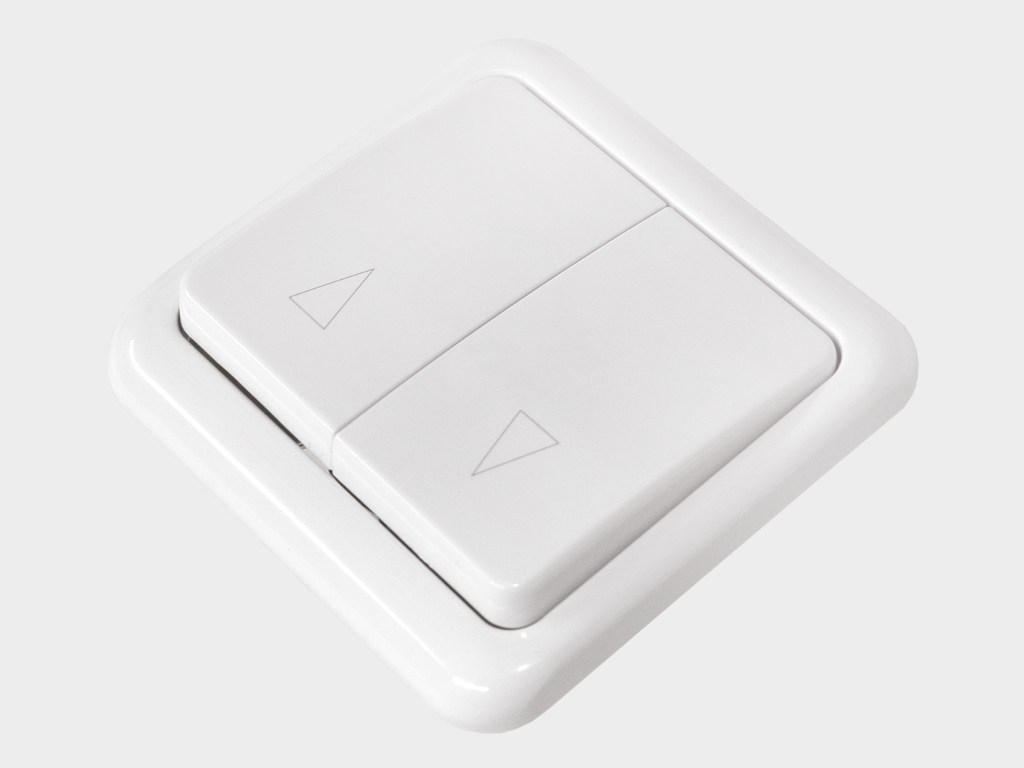

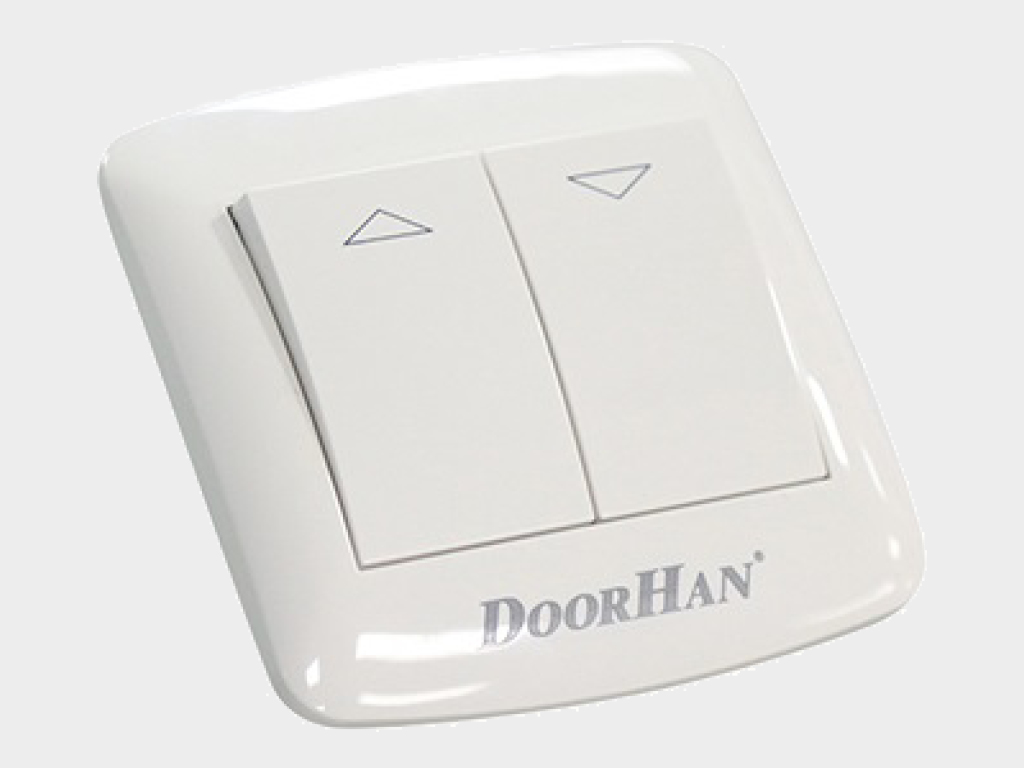

Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения с защитой от одновременного нажатия двух клавиш.

Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения с защитой от одновременного нажатия двух клавиш.

Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения.

Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения.

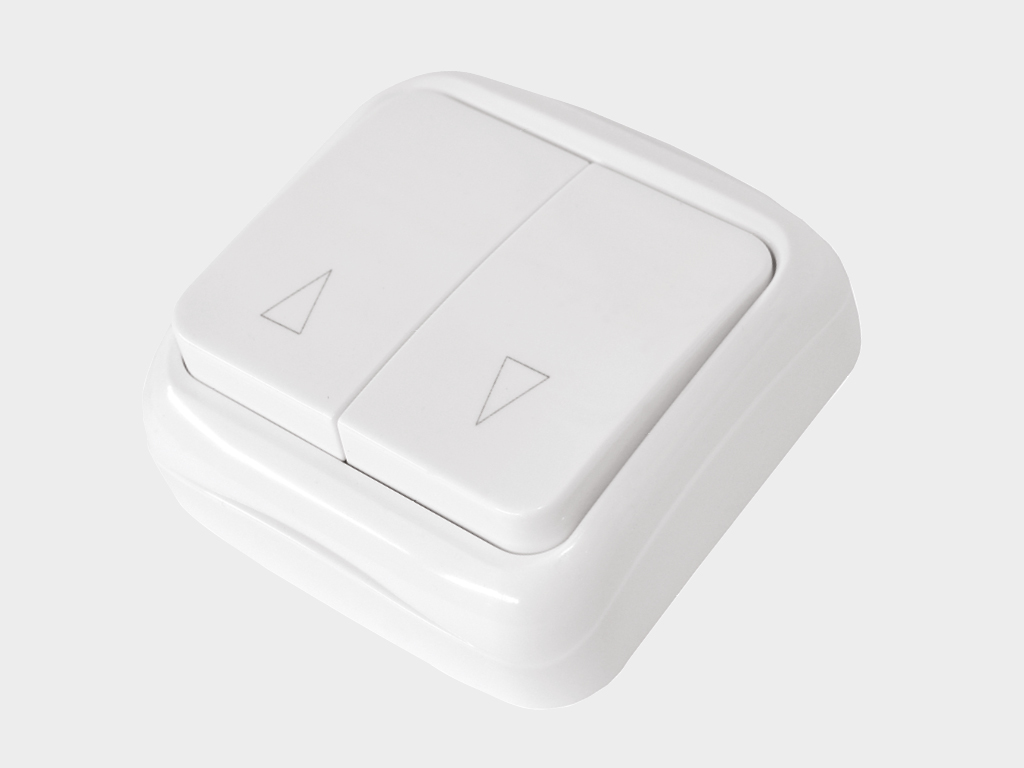

Двухпозиционный клавишный выключатель накладной для управления приводом в обе стороны движения.

Двухпозиционный клавишный выключатель накладной для управления приводом в обе стороны движения.

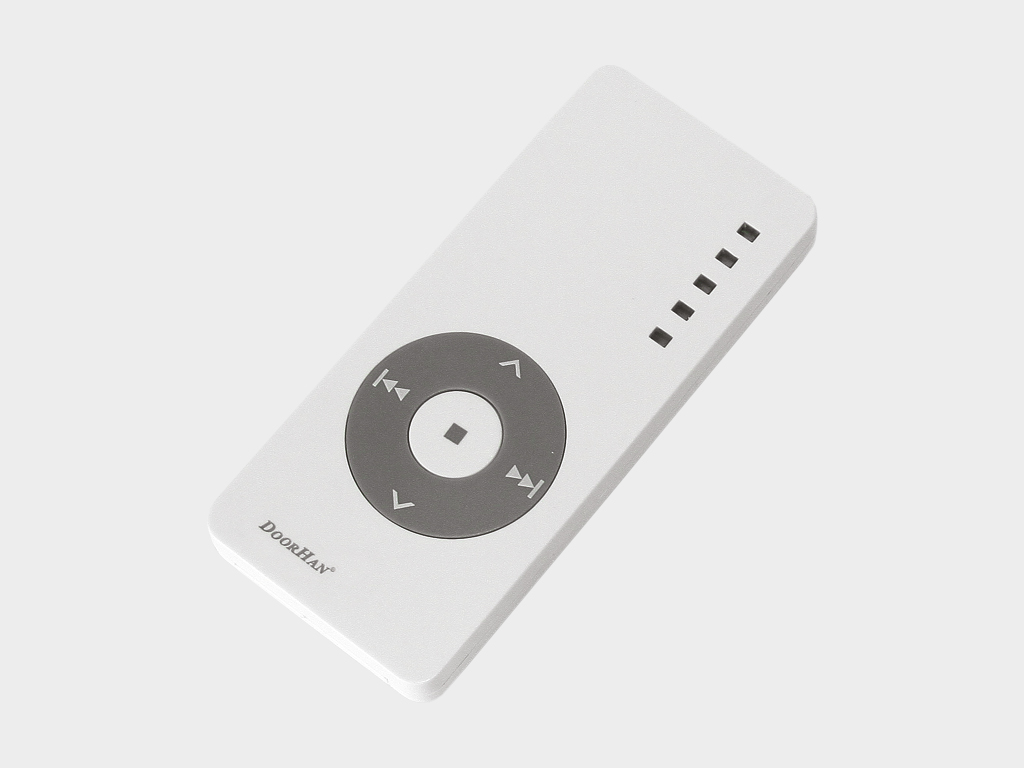

Пульт серии t5 и t15 предназначен для управления пятью или пятнадцатью роллетами. Используется только совместно с приемниками серии roll (роллета).

Пульт серии t5 и t15 предназначен для управления пятью или пятнадцатью роллетами. Используется только совместно с приемниками серии roll (роллета).

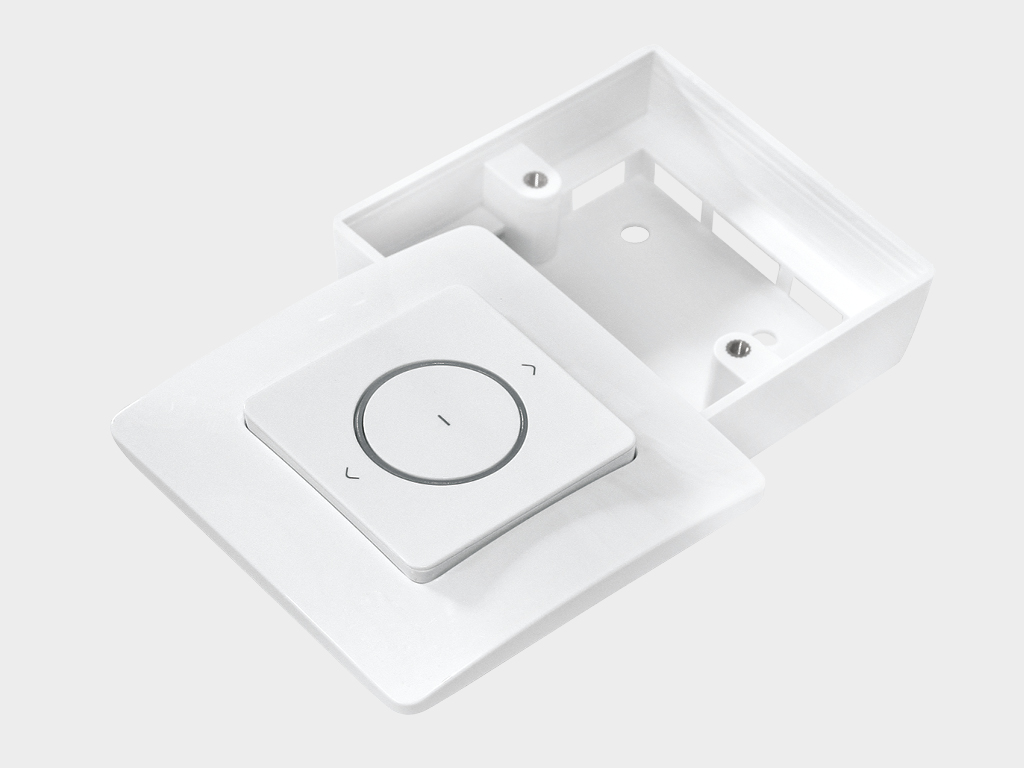

Блоки дистанционного управления рольставнями серии roll1/roll2 (роллета1/роллета2).

Блоки дистанционного управления рольставнями серии roll1/roll2 (роллета1/роллета2).

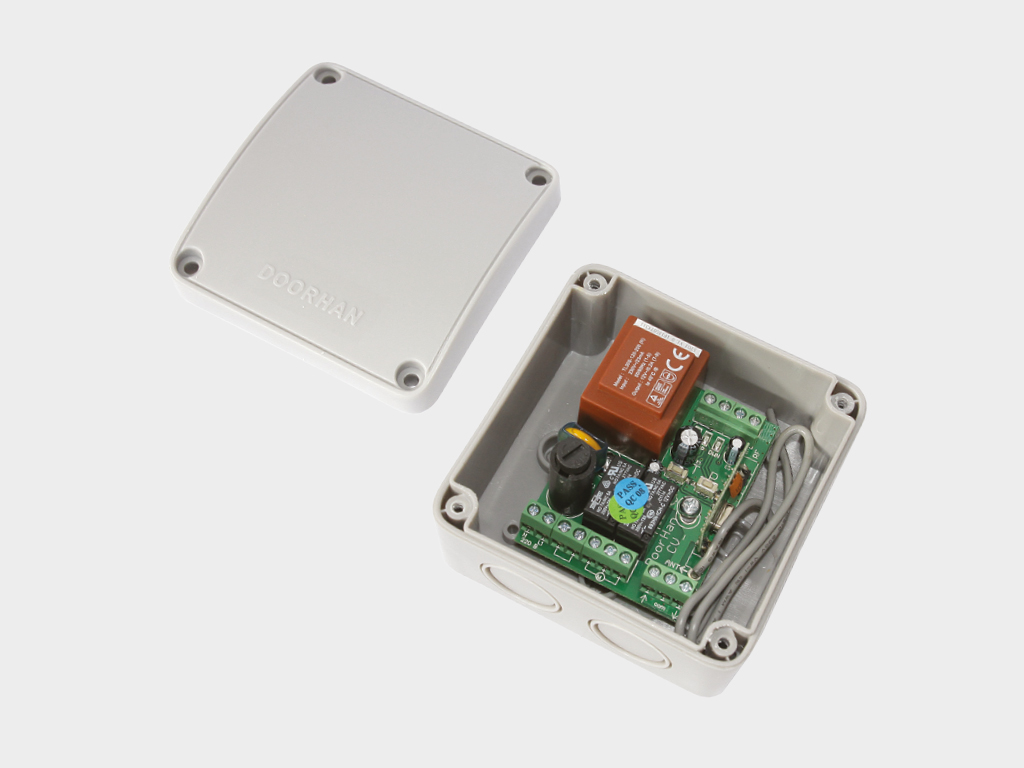

Блок управления серии cv0.1 для дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv0.1 для дистанционного управления одной роллетой или группой роллет.

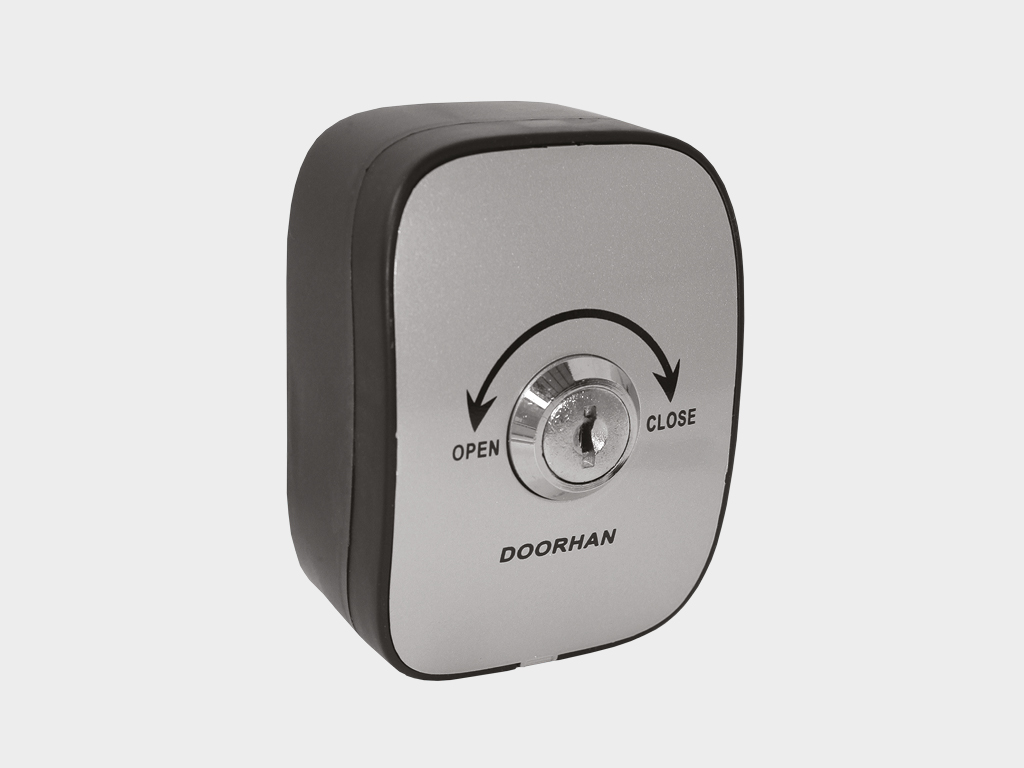

Ключ-кнопка серии swk для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Ключ-кнопка серии swk для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

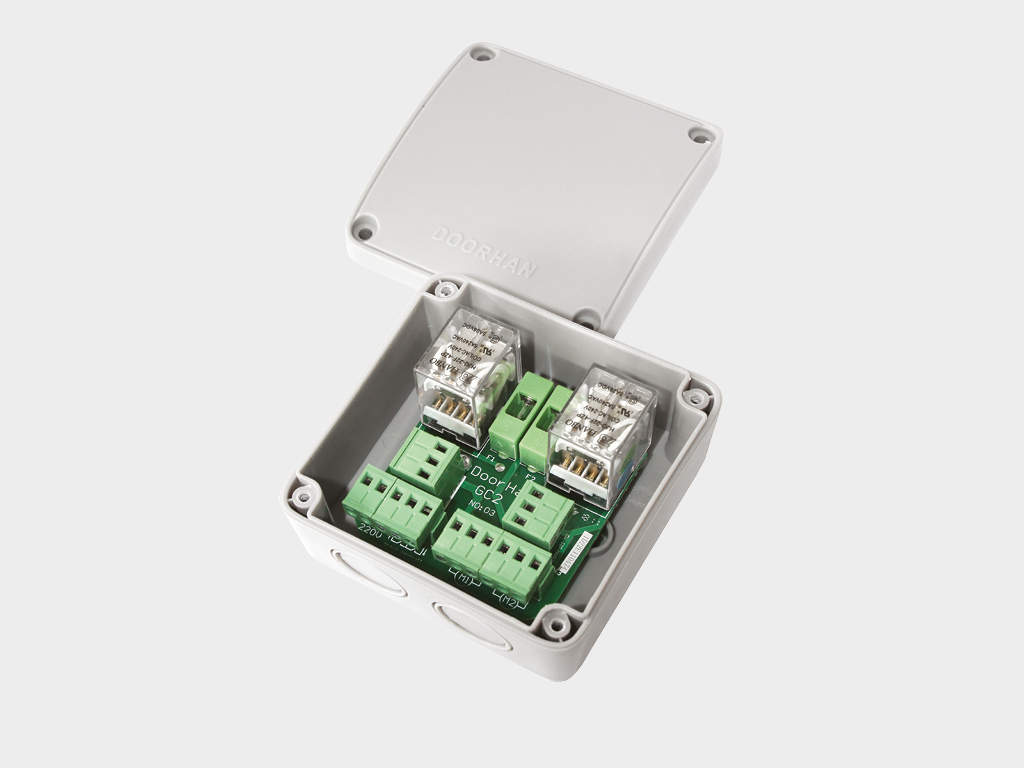

Блоки группового дистанционного управления рольставнями серии gc2-gc4. Блок серии gc2 предназначен для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Блоки группового дистанционного управления рольставнями серии gc2-gc4. Блок серии gc2 предназначен для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

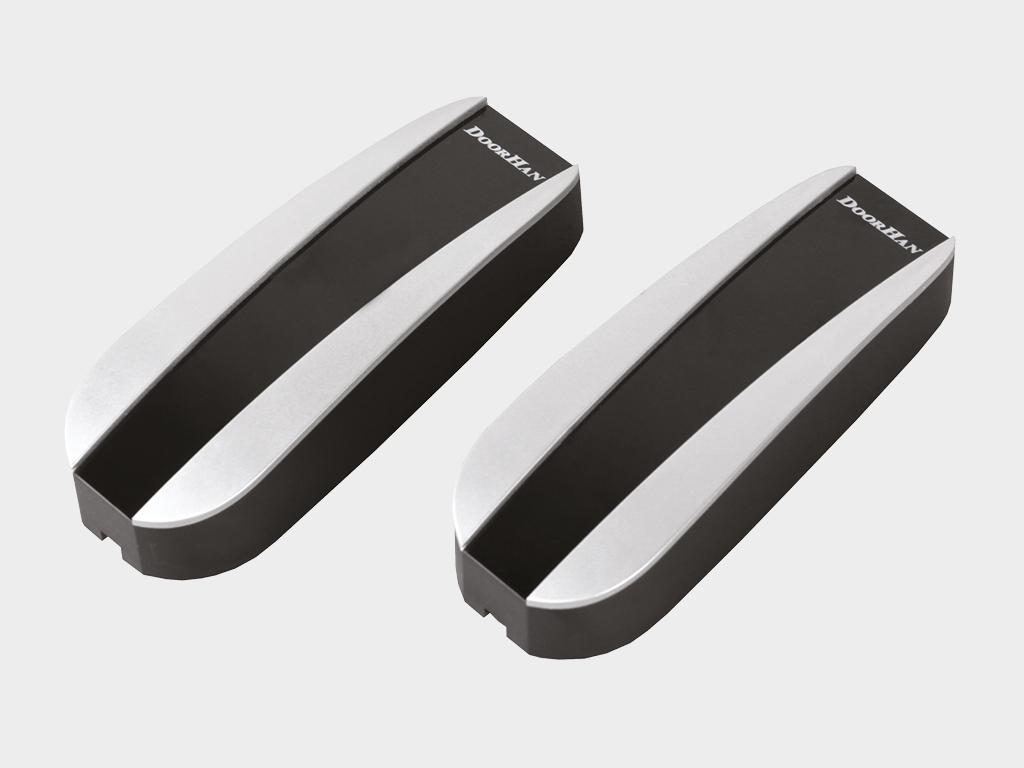

Фотоэлементы серии серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa.

Фотоэлементы серии серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa.

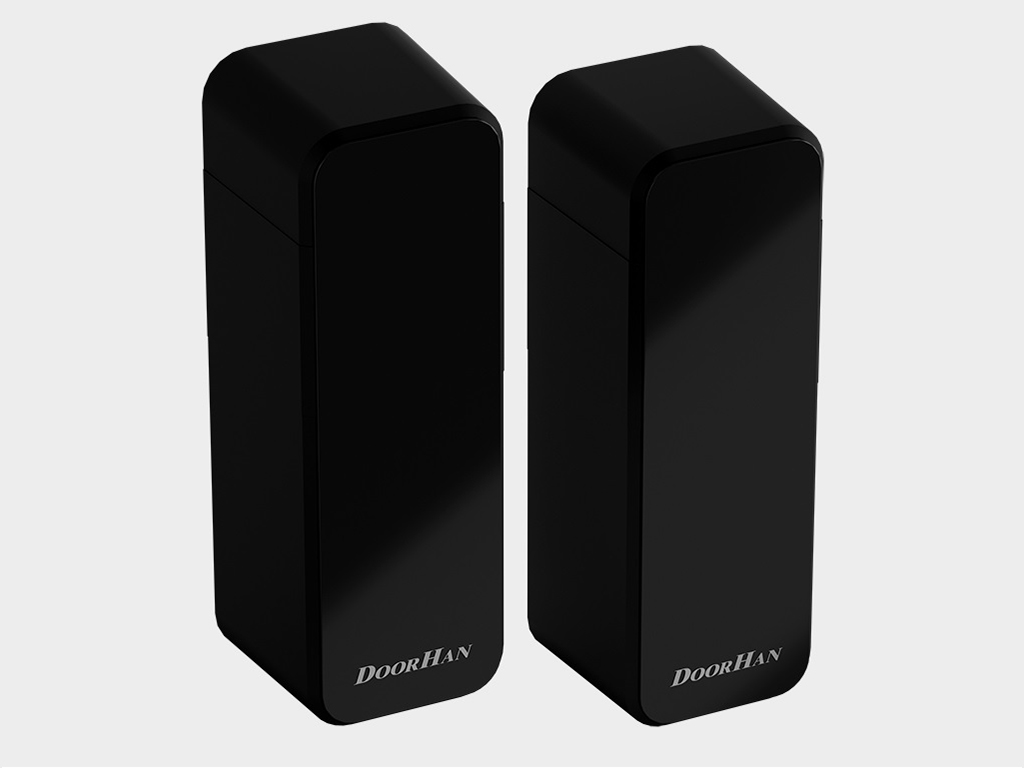

Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника.

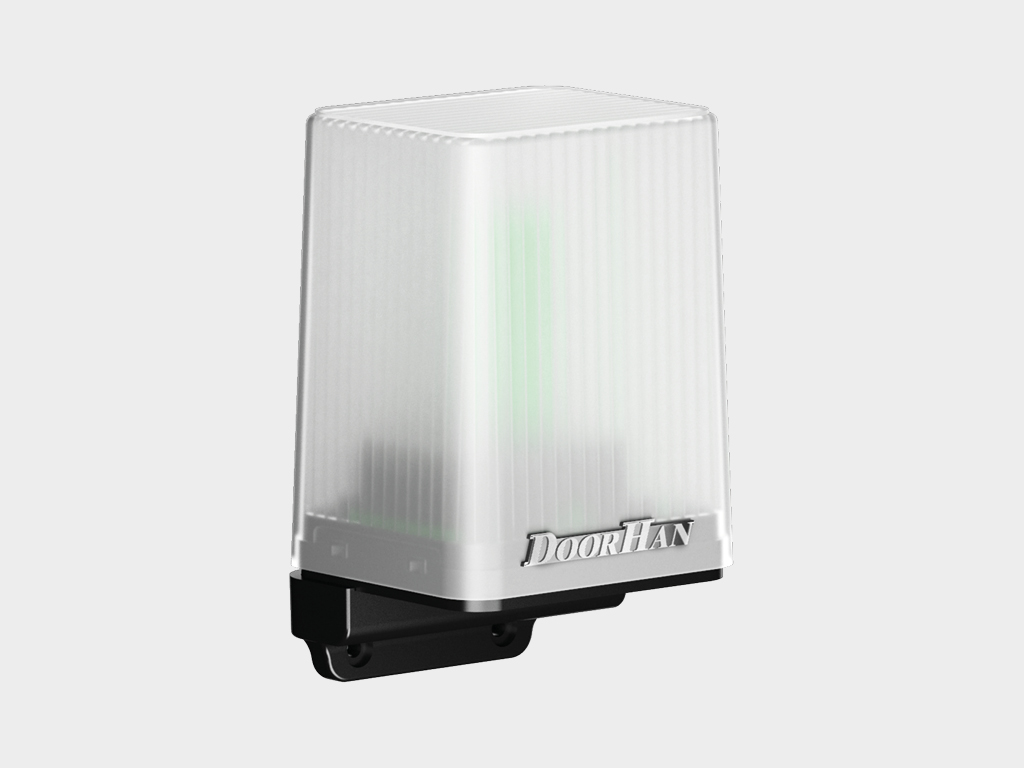

Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот.

Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот.

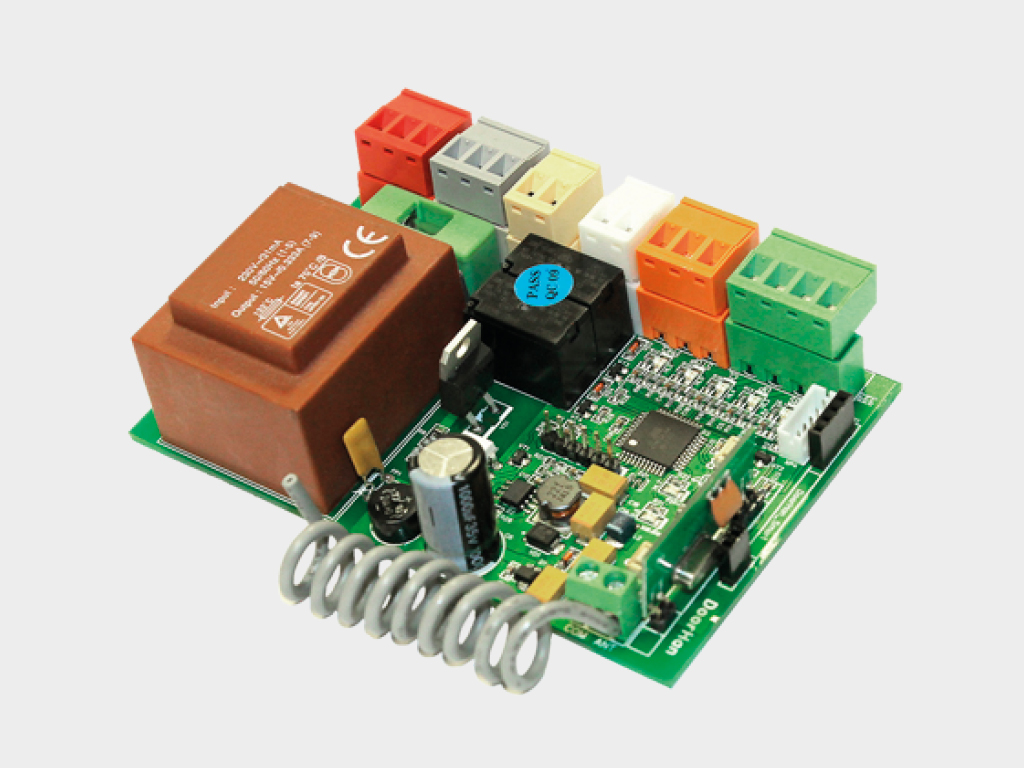

Блок управления рольставнями серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления рольставнями серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

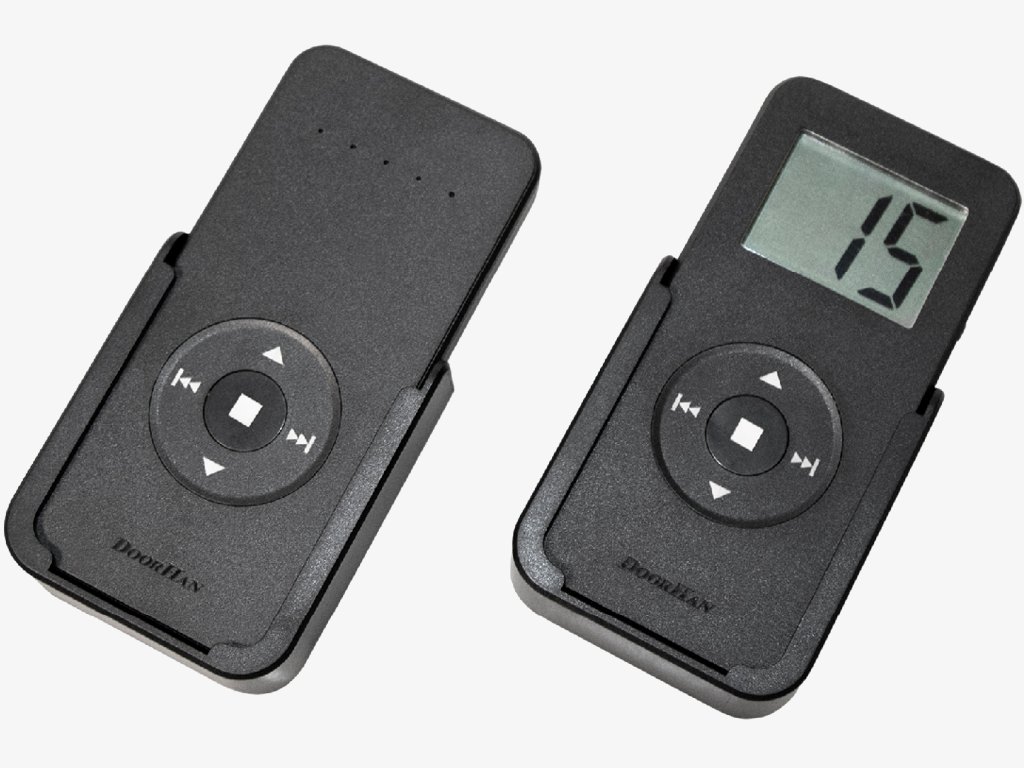

Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

Техническое описание
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
  1. Адаптер внутренний
  2. Адаптер внешний
  3. Стопорная скоба
  4. Электропривод RS

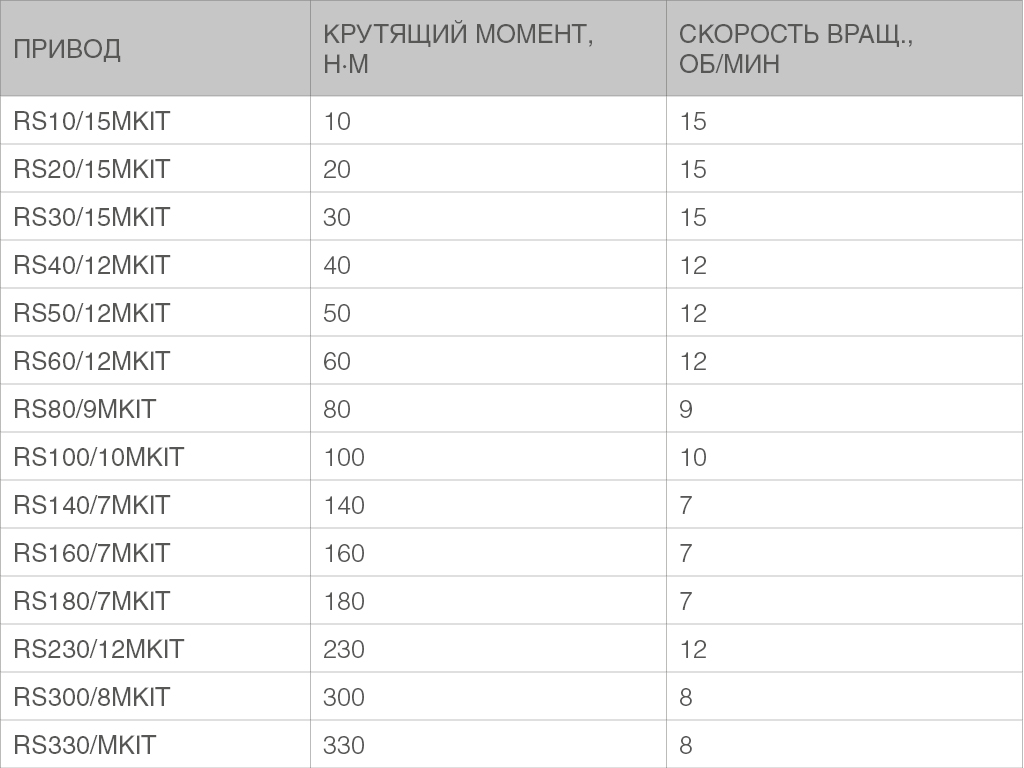

Приводы с редуктором аварийного открывaния.

Приводы с редуктором аварийного открывaния.

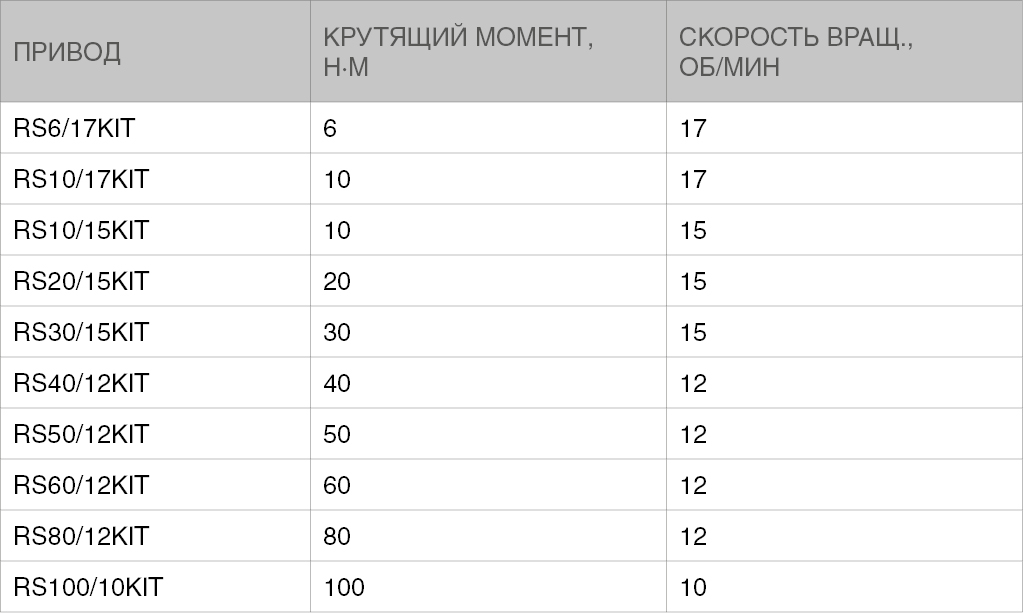

Приводы без аварийного открывания.

Приводы без аварийного открывания.

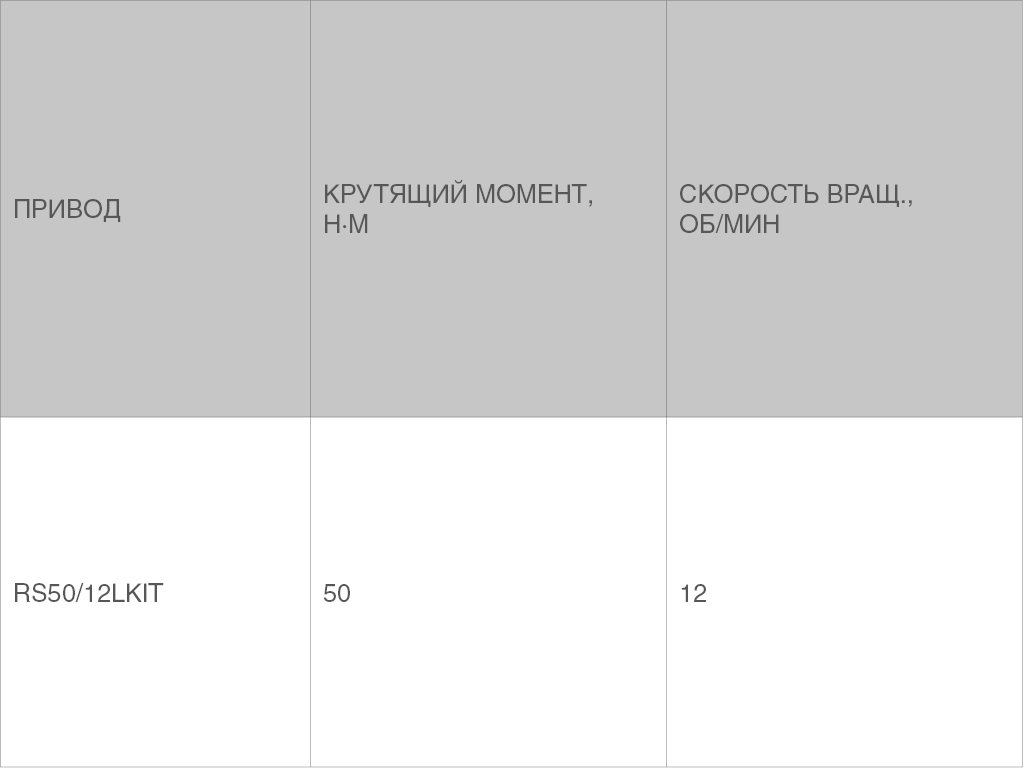

Привод с расцепителем аварийного открывания.

Привод с расцепителем аварийного открывания.

Параметр Значение Примечание
Напряжение питания, В 220–230
Крутящий момент, Нм 6–330 В зависимости от модели
Двигатель, В 220
Диапазон рабочих температур, °С -20…+55
Скорость вращения мотора, об/мин 7–17 В зависимости от модели
Класс защиты IP IP44
Интенсивность использования, % 20

1. Удостоверьтесь, что место эксплуатации соответствует по своим климатическим условиям характеристикам приводa.

2. Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.

3. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.

4. Используйте только оригинальные аксессуары во избежание поломок привода.

5. Не используйте привод, если необходим ремонт или регулировка.

6. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.

7. Проезд и проход разрешается только при остановившихся рольворотах и выключенном приводе.

8. Не позволяйте детям пользоваться приводом и комплектующими.

9. Не вносите изменения в автоматическую часть.

Дополнительное описание печать

В комплект привода входят пластины крепления из металла, что обеспечивает надежное крепление внутри конструкции.

Высокий КПД достигается за счет трехступенчатого планетарного редуктора, шестерни которого выполнены из высокопрочной стали.

Моторы электроприводов оснащены электротормозом, который обеспечивает точность остановки в крайних положениях и выполняет функцию замка.

Концевые выключатели обладают высокой точностью и надежностью благодаря металлическим шестерням и осям, устойчивым к износу.

Документация
Инструкции
Паспорта и сертификаты

Инструкция по монтажу и эксплуатации внутривальных приводов серии RS

Инструкция по монтажу и эксплуатации внутривальных приводов серии RSE

Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики

Декларация соответствия

Сервисная книжка на автоматику для роллетных систем

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии на свое усмотрение.
