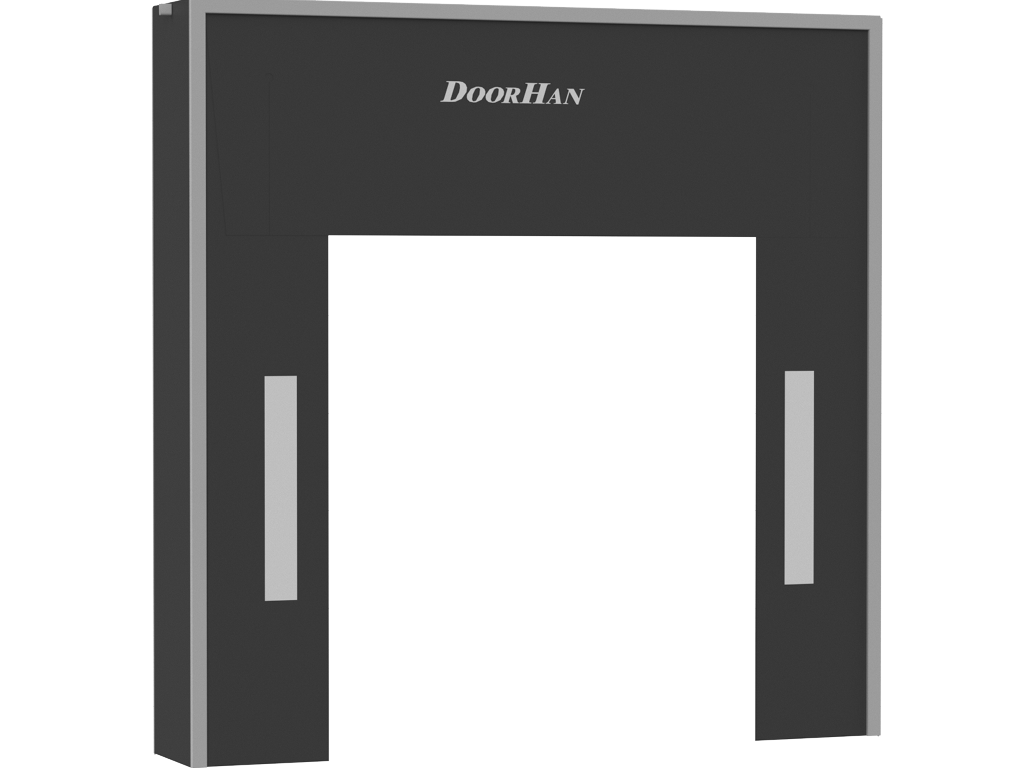

Герметизатор со складной рамой серии DSHRN

Организация эффективного и безопасного перегрузочного поста на складе или в логистическом центре — ключевая задача для оптимизации рабочих процессов. Концерн DoorHan представляет герметизатор проема (докшелтер) со складной рамой серии DSHRN. Это надежное, практичное и экономически выгодное решение, которое является одним из самых востребованных на рынке. Его конструкция разработана для того, чтобы обеспечивать хорошую герметизацию для стандартного автопарка, защищать груз и персонал от непогоды и, что самое главное, выдерживать случайные ошибки водителей без критических повреждений.

Главное преимущество — складная рама, которая "прощает" ошибки. Основа долговечности герметизатора DSHRN — это его уникальная складная рама. В отличие от жестких конструкций, которые могут быть серьезно повреждены при неправильной парковке, рама DSHRN обладает ключевым преимуществом:

  • Защита от повреждений: Если водитель грузовика совершает ошибку и слишком сильно или неровно подает автомобиль назад, рама герметизатора не ломается. Под давлением кузова она просто складывается, прижимаясь к стене. После отъезда автомобиля, конструкция легко возвращается в исходное рабочее положение. Эта функция "прощает" ошибки парковки, предотвращая дорогостоящий ремонт и простой оборудования, что делает DSHRN самым практичным решением для объектов с интенсивным движением.

Эффективность и универсальность. Герметизатор DSHRN эффективно решает все основные задачи перегрузочного поста:

  • Универсальность для стандартного транспорта: Гибкие боковые и верхний листы из армированного ПВХ эффективно "облегают" кузова большинства стандартных грузовиков и еврофур, создавая хорошее уплотнение.
  • Энергосбережение: Плотное прилегание листов к кузову значительно сокращает утечки тепла из отапливаемого склада зимой и проникновение горячего воздуха летом, что ведет к прямой экономии на отоплении и кондиционировании.
  • Защита персонала и груза: Герметизатор создает защищенный "коридор" между складом и автомобилем, надежно защищая рабочую зону, сотрудников и сам груз от дождя, снега, ветра и пыли. Это обеспечивает комфортные и безопасные условия труда в любую погоду.

Долговечность и внимание к деталям. Мы создали конструкцию, рассчитанную на годы интенсивной работы. Рама герметизатора выполнена из прочной стали, защищенной от коррозии. Передние и боковые тенты изготовлены из высокопрочного и износостойкого материала с внутренним армированием, который выдерживает тысячи циклов парковки. Для удобства водителей на передних вертикальных листах нанесены яркие белые полосы, которые помогают точно позиционировать автомобиль даже в темное время суток.

Герметизатор проема DoorHan DSHRN — это самое надежное, практичное и экономически выгодное решение для большинства стандартных перегрузочных постов. Это инвестиция в бесперебойную работу вашего склада, защиту груза и безопасность персонала.

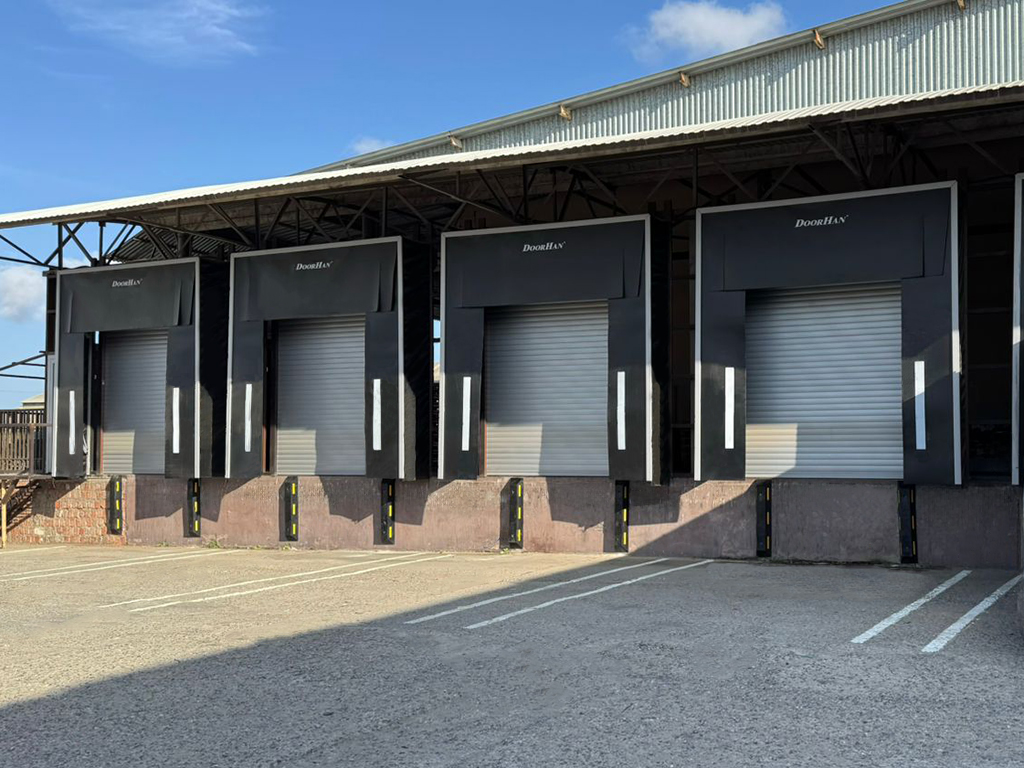

Зона применения:

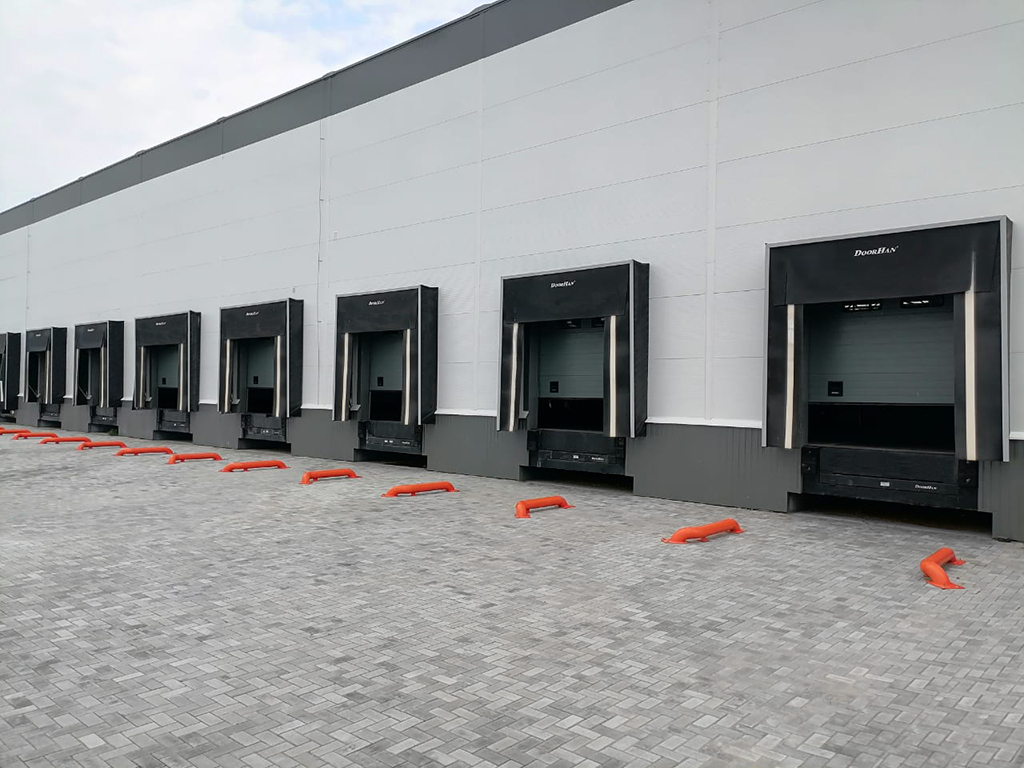

Складские комплексы
Преимущества
Защита от повреждения
Складная подпружиненная рама герметизатора защищает конструкцию от повреждения в случае неправильной парковки автомобиля.
Жесткость конструкции
Конфигурация профиля обеспечивает повышенную жесткость рамы герметизатора.
Система стока воды
Система стока воды предотвращает ее скапливание на крыше герметизатора.
Износостойкость
Материал ПВХ, из которого изготовлены фронтальные листы, обладает достаточной эластичностью, износостойкостью и имеет высокое сопротивление на разрыв.
Защита от повреждения
Складная подпружиненная рама герметизатора защищает конструкцию от повреждения в случае неправильной парковки автомобиля.
Жесткость конструкции
Конфигурация профиля обеспечивает повышенную жесткость рамы герметизатора.
Система стока воды
Система стока воды предотвращает ее скапливание на крыше герметизатора.
Износостойкость
Материал ПВХ, из которого изготовлены фронтальные листы, обладает достаточной эластичностью, износостойкостью и имеет высокое сопротивление на разрыв.
Комплектация
Базовая комплектация
Дополнительная комплектация

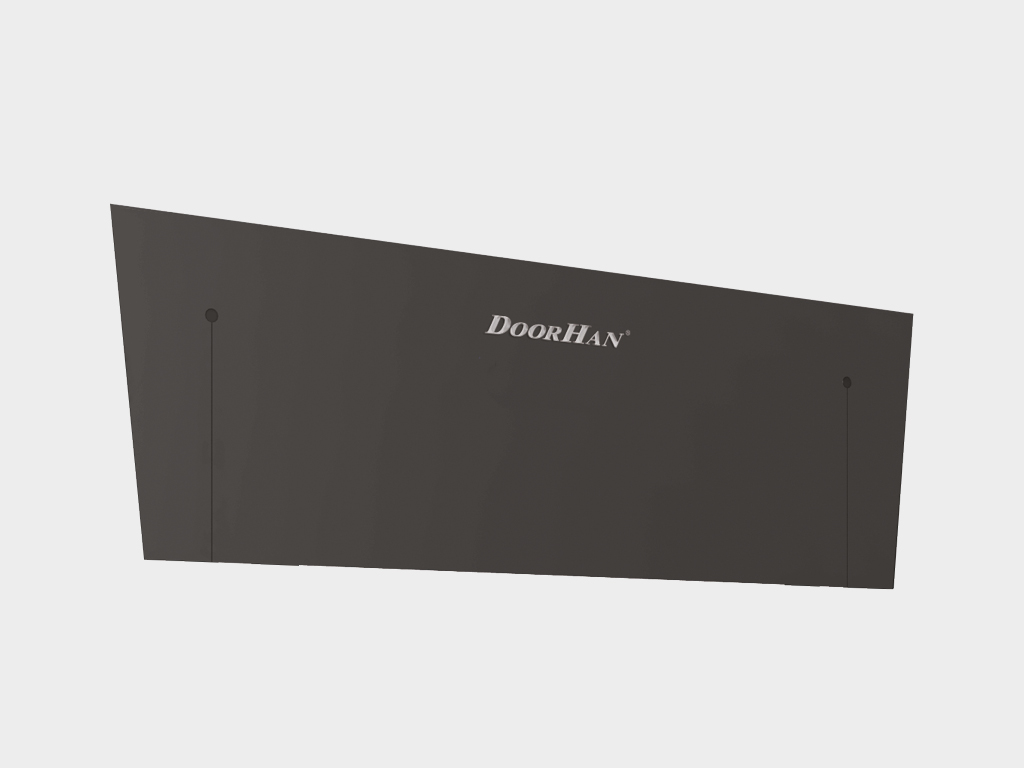

Одинарный верхний лист.

Одинарный верхний лист.

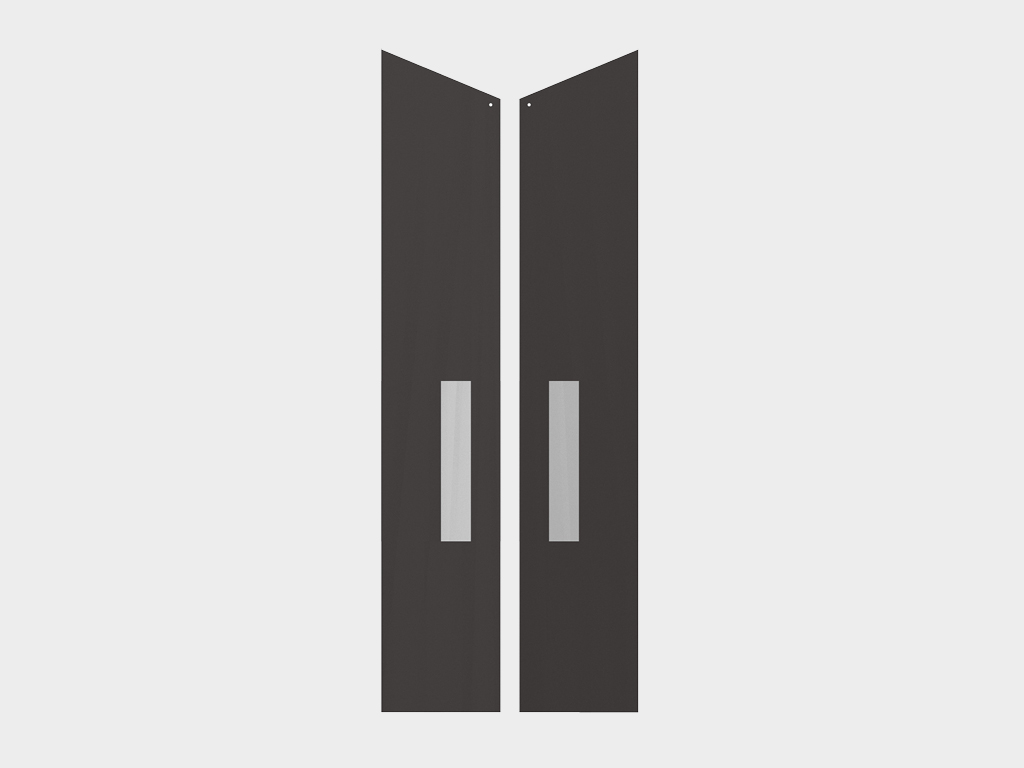

Одинарные боковые листы.

Одинарные боковые листы.

Алюминиевая рама.

Алюминиевая рама.

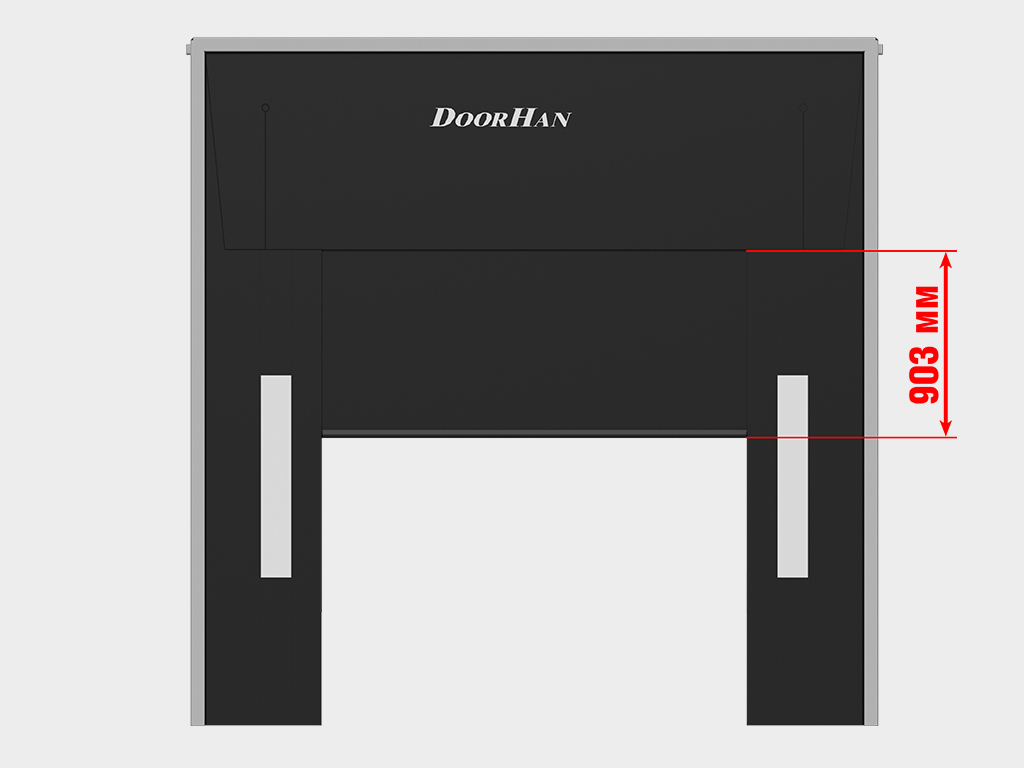

Подвижный верхний лист предназначен для обеспечения дополнительной герметизации проема (максимальное перекрытие проема герметизатора – 903 мм). Также рекомендуется использовать его, если погрузочно-разгрузочные работы проводятся с парком автомобилей, имеющих разные по высоте кузовы.

Подвижный верхний лист предназначен для обеспечения дополнительной герметизации проема (максимальное перекрытие проема герметизатора – 903 мм). Также рекомендуется использовать его, если погрузочно-разгрузочные работы проводятся с парком автомобилей, имеющих разные по высоте кузовы.

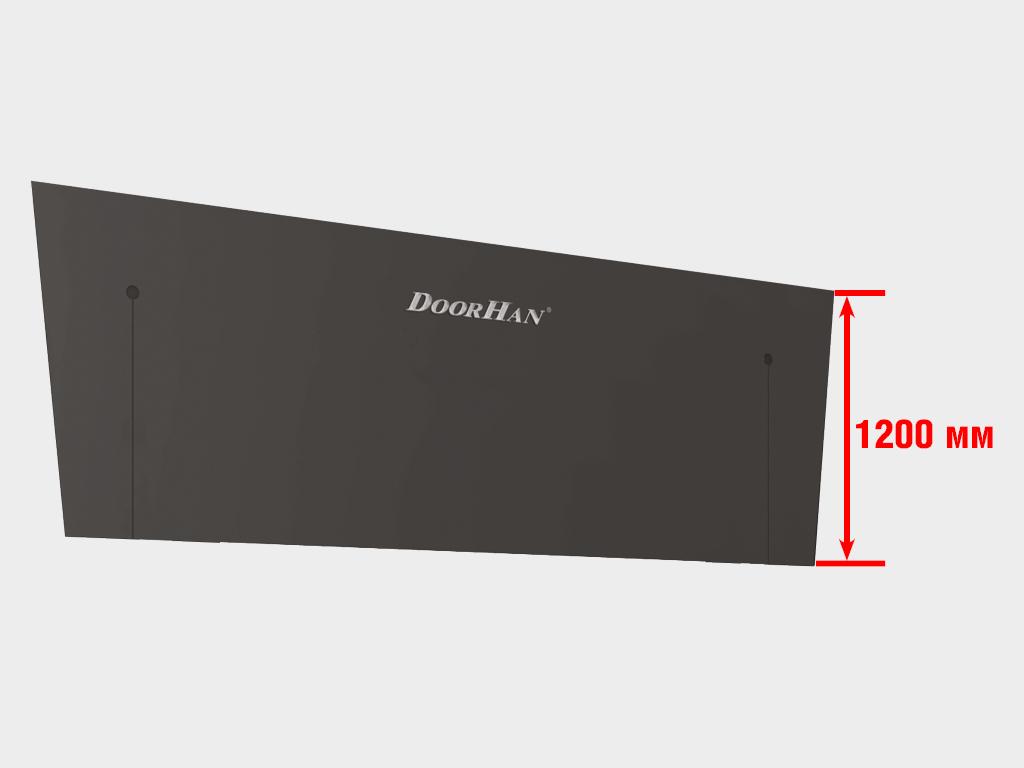

Увеличенный верхний фронтальный лист  1 200 мм.

Увеличенный верхний фронтальный лист 1 200 мм.

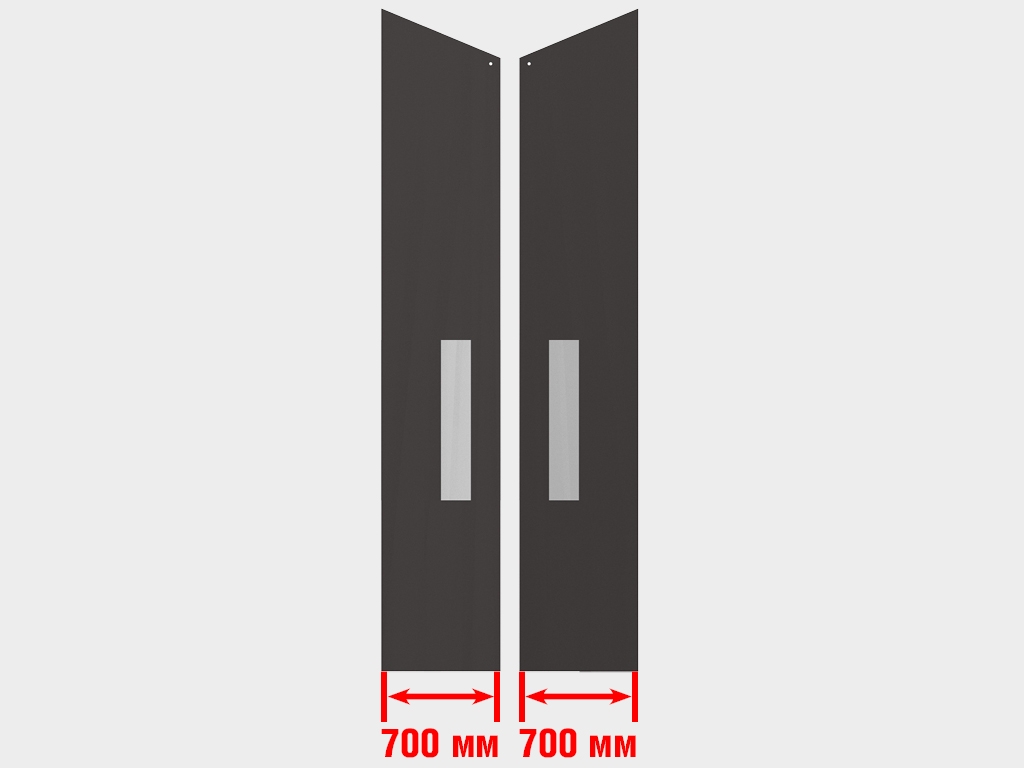

Увеличенный боковой фронтальный лист 700 мм.

Увеличенный боковой фронтальный лист 700 мм.

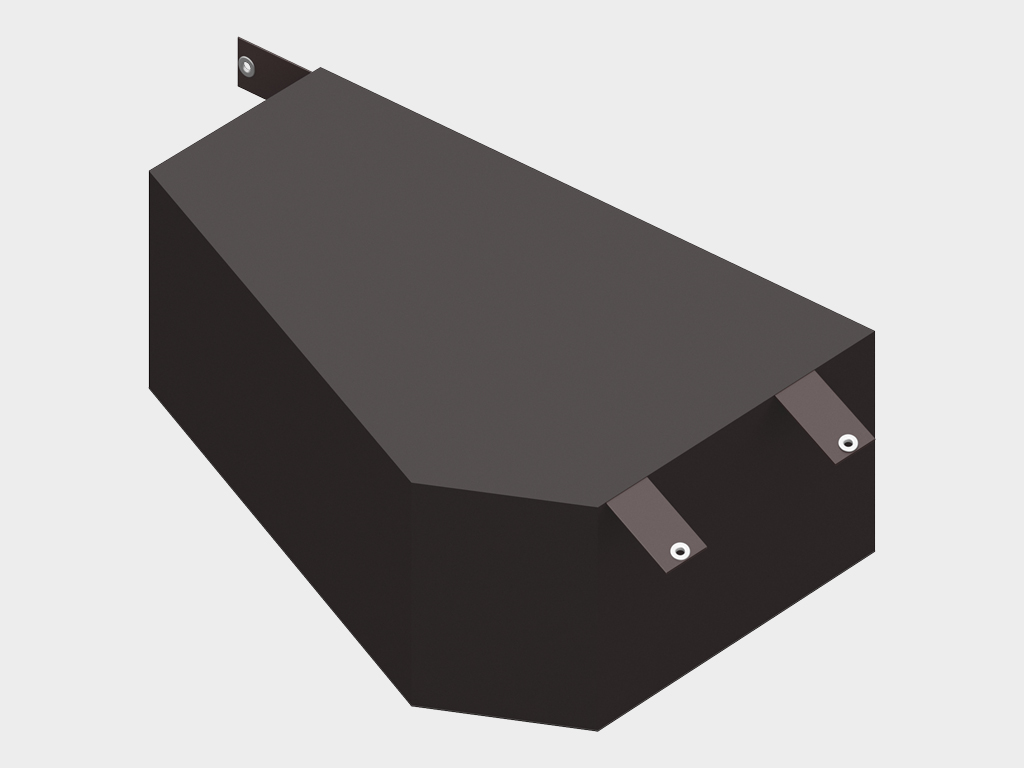

Подушка большая угловая.

Подушка большая угловая.

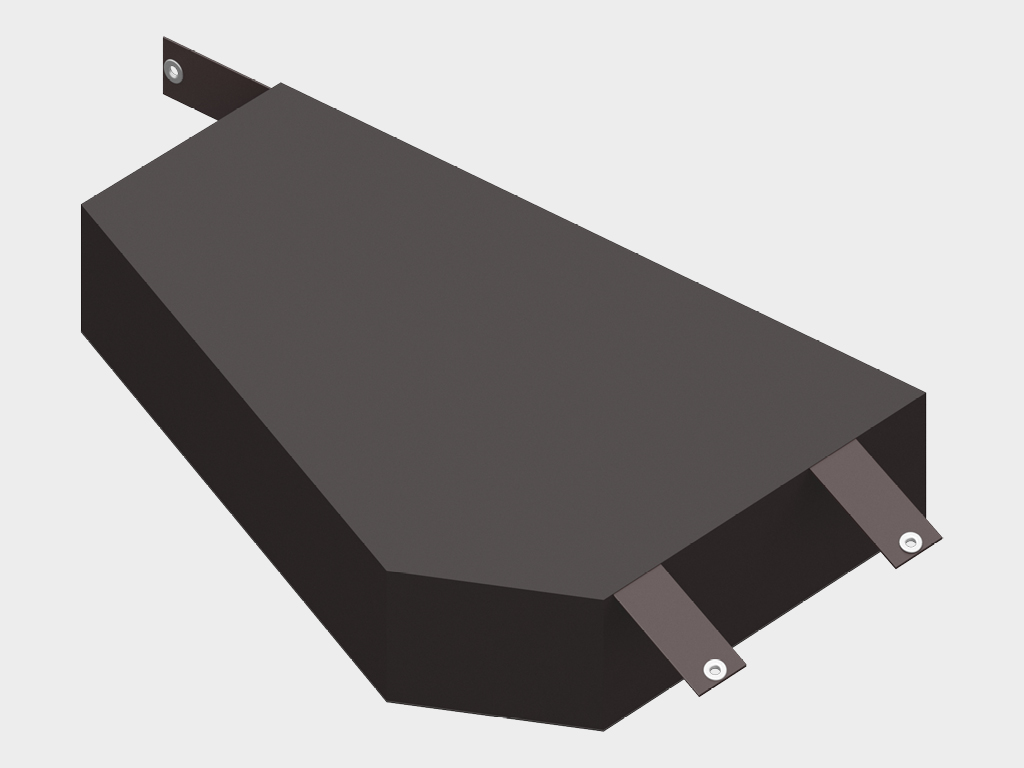

Подушка малая угловая.

Подушка малая угловая.

Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Техническое описание
Таблица размеров

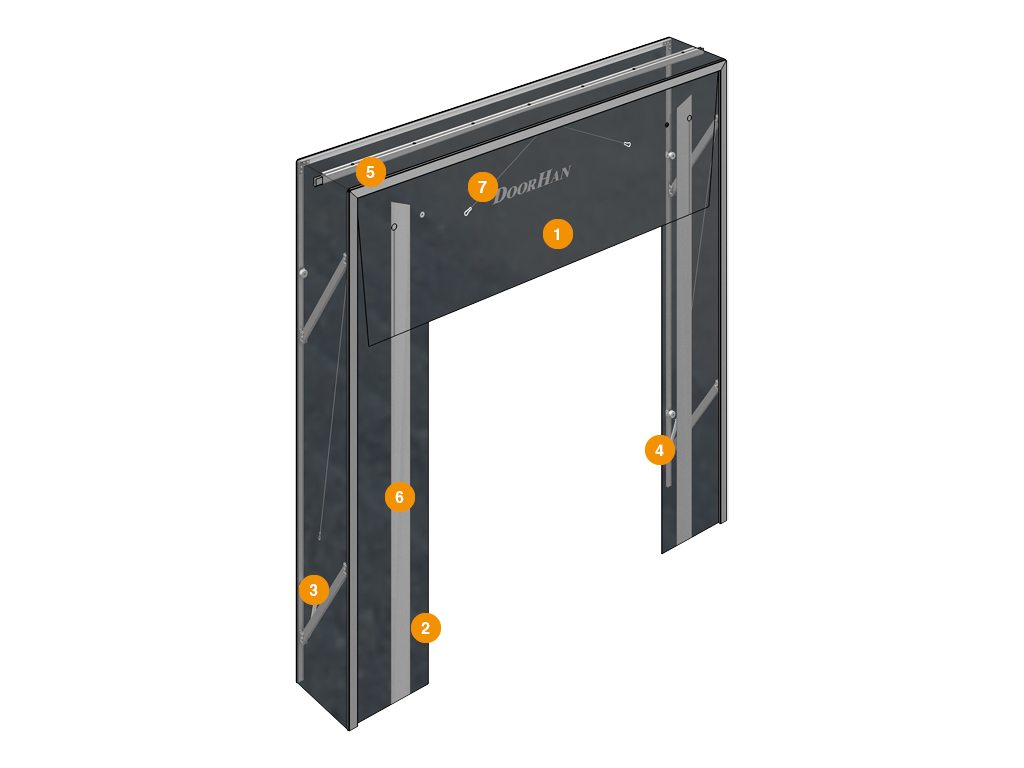

Конструкция
Технические характеристики
Условия эксплуатации продукции
Параметр
Показатель
Высота конструкции, м
3; 3,2; 3,4; 4,4
Ширина конструкции, м
3; 3,2; 3,4
Глубина герметизатора, мм
600, 900
  1. Верхний фронтальный лист
  2. Боковой фронтальный лист
  3. Рычаг герметизатора
  4. Пружина
  5. Чулок цельный с системой стока воды
  6. Белая световозвращающая полоса
  7. Жгут резиновый
Параметр Значение Примечание
Фронтальная ПВХ-ткань
Прочность на разрыв, N 685 В длину (уток)
Прочность на разрыв, N 590 В ширину (основа)
Коэффициент трения скольжения 0,3 Металл
Коэффициент трения скольжения 0,4 ПВХ
Толщина, мм 3
Вес, кг/м² 3,6
Диапазон рабочих температур, °С -35...+50
Боковая ПВХ-ткань
Прочность на разрыв, N 250 В длину (уток)
Прочность на разрыв, N 250 В ширину (основа)
Толщина, мм 0,5
Диапазон рабочих температур, °С -35...+50
Артикул Вес герметизатора, кг
DSHRN3,0х3,0 71,142
DSHRN3,2х3,2 75,133
DSHRN3,2х3,4 77,802
DSHRN3,4х3,2 76,512
DSHRN3,4х3,4 79,129
DSHRN3,4х4,4 92,421

1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы герметизатора.

2. Перед началом работы необходимо провести осмотр общего состояния всего комплекта герметизатора. При обнаружении неисправностей герметизатор эксплуатироваться не может.

3. Отцентрируйте автомобиль относительно белых полос.

4. Медленно подгоняйте автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.

5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватят кузов автомобиля.

6. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.

Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимый размер автомобиля для данного типа герметизатора.

Установка
Способы монтажа

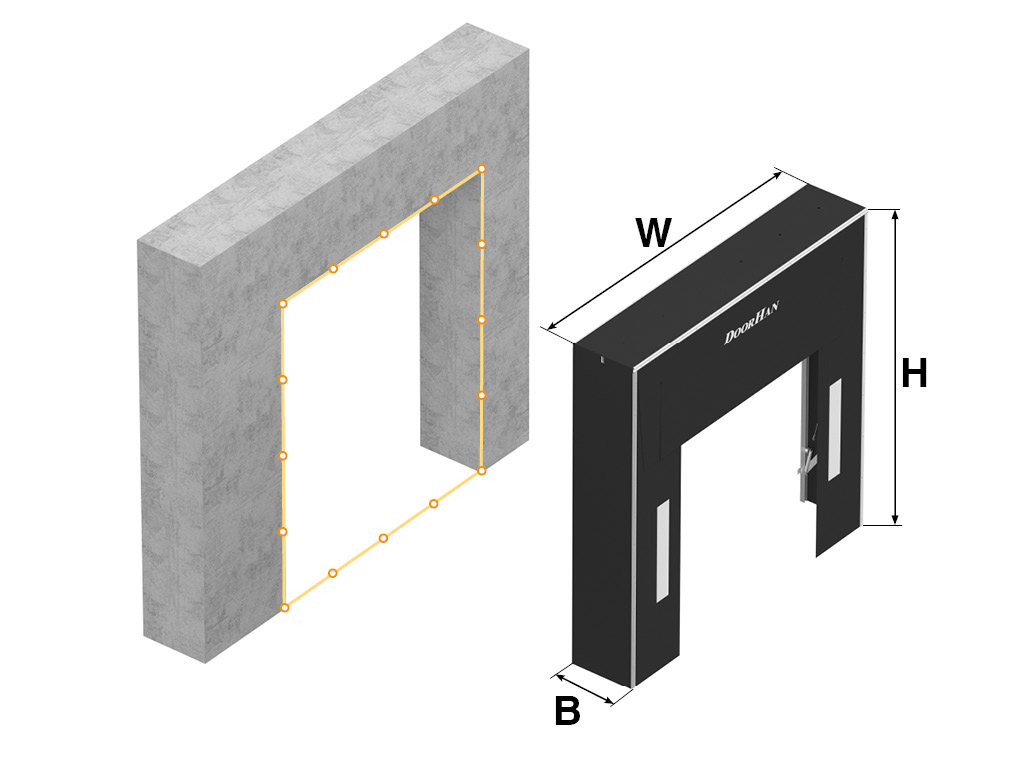

Подготовка строительного объекта
Накладной монтаж.
  1. W – ширина герметизатора.
  2. H – высота герметизатора.
  3. B – глубина герметизатора.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Герметизатор со складной рамой серии DSHRN

Подвижный верхний лист для герметизатора со складной рамой серии DSHRN

Сервисная книжка «Герметизатор проема»

Паспорт на герметизатор со складной рамой

Сертификат соответствия (перегрузочное оборудование)

Герметизатор со складной рамой серии DSHRN

Схема установки герметизатора со складной рамой серии DSHRN

Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110

Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

Направляющие для колес

Схема установки направляющих для колес

Схема установки подушки угловой

Подушка угловая

Схема расположения подвижного верхнего листа в герметизаторе

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности герметизатора со складной рамой производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.

Комплектация
Базовая комплектация
Одинарный верхний лист.

Одинарный верхний лист.

Одинарные боковые листы.

Одинарные боковые листы.

Алюминиевая рама.

Алюминиевая рама.

Дополнительная комплектация
Подвижный верхний лист предназначен для обеспечения дополнительной герметизации проема (максимальное перекрытие проема герметизатора – 903 мм). Также рекомендуется использовать его, если погрузочно-разгрузочные работы проводятся с парком автомобилей, имеющих разные по высоте кузовы.

Подвижный верхний лист предназначен для обеспечения дополнительной герметизации проема (максимальное перекрытие проема герметизатора – 903 мм). Также рекомендуется использовать его, если погрузочно-разгрузочные работы проводятся с парком автомобилей, имеющих разные по высоте кузовы.

Увеличенный верхний фронтальный лист  1 200 мм.

Увеличенный верхний фронтальный лист 1 200 мм.

Увеличенный боковой фронтальный лист 700 мм.

Увеличенный боковой фронтальный лист 700 мм.

Подушка большая угловая.

Подушка большая угловая.

Подушка малая угловая.

Подушка малая угловая.

Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Техническое описание
Таблица размеров
Параметр
Показатель
Высота конструкции, м
3; 3,2; 3,4; 4,4
Ширина конструкции, м
3; 3,2; 3,4
Глубина герметизатора, мм
600, 900
Конструкция
  1. Верхний фронтальный лист
  2. Боковой фронтальный лист
  3. Рычаг герметизатора
  4. Пружина
  5. Чулок цельный с системой стока воды
  6. Белая световозвращающая полоса
  7. Жгут резиновый
Технические характеристики
Параметр Значение Примечание
Фронтальная ПВХ-ткань
Прочность на разрыв, N 685 В длину (уток)
Прочность на разрыв, N 590 В ширину (основа)
Коэффициент трения скольжения 0,3 Металл
Коэффициент трения скольжения 0,4 ПВХ
Толщина, мм 3
Вес, кг/м² 3,6
Диапазон рабочих температур, °С -35...+50
Боковая ПВХ-ткань
Прочность на разрыв, N 250 В длину (уток)
Прочность на разрыв, N 250 В ширину (основа)
Толщина, мм 0,5
Диапазон рабочих температур, °С -35...+50
Артикул Вес герметизатора, кг
DSHRN3,0х3,0 71,142
DSHRN3,2х3,2 75,133
DSHRN3,2х3,4 77,802
DSHRN3,4х3,2 76,512
DSHRN3,4х3,4 79,129
DSHRN3,4х4,4 92,421
Условия эксплуатации продукции

1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы герметизатора.

2. Перед началом работы необходимо провести осмотр общего состояния всего комплекта герметизатора. При обнаружении неисправностей герметизатор эксплуатироваться не может.

3. Отцентрируйте автомобиль относительно белых полос.

4. Медленно подгоняйте автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.

5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватят кузов автомобиля.

6. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.

Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимый размер автомобиля для данного типа герметизатора.

Установка
Способы монтажа
Накладной монтаж.
Подготовка строительного объекта
  1. W – ширина герметизатора.
  2. H – высота герметизатора.
  3. B – глубина герметизатора.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности герметизатора со складной рамой производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
