Рулонные ворота из стальных профилей (взломоустойчивые) RHS117/08, RHS117P/08 с внутривальным электроприводом

Взломоустойчивые рулонные ворота Doorhan (класс Р4): сертифицированная защита вашего бизнеса и имущества

Когда речь заходит о защите витрин магазинов, входов в банки, офисов на первых этажах или частных гаражей, стандартные роллеты могут оказаться недостаточными. Для объектов с повышенным риском проникновения требуется профессиональное решение, способное противостоять целенаправленному взлому. Взломоустойчивые рулонные ворота (рольставни) Doorhan из стального профиля RHS117 — это не просто средство для закрытия проема, а сертифицированный защитный барьер, соответствующий классу взломостойкости Р4 по ГОСТ Р 52502-2012. Это инженерная система, разработанная специально для того, чтобы дать отпор подготовленному злоумышленнику.

Класс взломостойкости Р4: что это означает на практике?

Класс Р4 — это не маркетинговый ход, а официальная категория, присвоенная продукту после успешного прохождения строгих испытаний в аккредитованной лаборатории. Это означает, что конструкция ворот гарантированно выдерживает в течение определенного времени попытку взлома с применением не только физической силы, но и специального инструмента, включая молотки, зубила, топоры, ломы и ручные дрели. Выбирая ворота класса Р4, вы получаете уверенность в том, что ваше имущество защищено барьером, прочность которого подтверждена государственным стандартом. Это критически важное требование для страхования многих коммерческих объектов.

Конструктивные особенности, обеспечивающие непревзойденную защиту

Высокий класс взломостойкости достигается за счет комплекса продуманных инженерных решений:

  1. Усиленный стальной профиль RHS117: Полотно ворот собирается из экструдированных стальных профилей толщиной 0,8 мм. В отличие от обычных алюминиевых или пенозаполненных профилей, RHS117 обладает огромной прочностью на изгиб и удар. Пробить или деформировать такое полотно без мощного электроинструмента практически невозможно.
  2. Усиленные направляющие шины: Ворота комплектуются специальными направляющими шинами из толстой стали. Их конструкция и способ крепления к проему не позволяют выдавить или вырвать полотно из направляющих.
  3. Надежный внутривальный электропривод с системой блокировки: Ворота оснащены мощным и компактным внутривальным приводом. В опущенном состоянии он надежно блокирует полотно, не давая поднять его вручную снаружи.
  4. Подвижные каретки и консоли: Все несущие элементы конструкции выполнены из высокопрочной стали и рассчитаны на экстремальные нагрузки.
  5. Концевой захват с блокирующим ригелем (опция): Для максимальной защиты можно установить специальный концевой профиль, который при закрывании входит в зацепление с направляющими, создавая дополнительную точку блокировки.

Преимущества не только в безопасности

Несмотря на свою мощь, взломоустойчивые ворота Doorhan удобны в эксплуатации.

  • Автоматизация и комфорт: Управление осуществляется с помощью настенного выключателя или пульта дистанционного управления. Вам не придется прилагать никаких усилий для открытия или закрытия даже очень больших и тяжелых ворот.
  • Компактность: В открытом положении полотно ворот компактно сворачивается в защитный короб, расположенный над проемом, не занимая полезного пространства внутри или снаружи помещения.
  • Долговечность: Все стальные элементы защищены от коррозии оцинковкой и стойким полимерным покрытием, что обеспечивает долгий срок службы даже в суровых погодных условиях.

Где необходима защита класса Р4?

  • Витрины и входы в магазины (особенно ювелирные, оружейные, с электроникой).
  • Банковские отделения и кассовые узлы.
  • Аптеки и склады медикаментов.
  • Офисы и учреждения, расположенные на первых этажах.
  • Гаражи в частных домах для защиты автомобилей премиум-класса.
  • Оконные и дверные проемы коттеджей и загородных домов.

Не рискуйте безопасностью вашего имущества. Инвестируйте в сертифицированную защиту от Doorhan. Обратитесь к нашим специалистам в Ташкенте для получения технической консультации и расчета стоимости проекта.

Зона применения:
Промышленные объекты
Фабрики и заводы, складские комплексы, ангары для хранения и обслуживания различной техники и авиационные ангары, нефтебазы.
Коммерческие объекты
Магазины, торговые павильоны, салоны автомобилей, автосервисы, банки, ломбарды, ювелирные салоны.
Складские объекты
Логистические центры, склады предприятий и торговых сетей, хранилища товаров различного назначения.
Преимущества
Циркуляция воздуха и светопропускная способность
Использование перфорированного профиля серии rhs117p/8 для сборки полотна обеспечивает естественную циркуляцию воздуха и умеренное проникновение света в помещение даже при закрытых роллетах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Циркуляция воздуха и светопропускная способность
Использование перфорированного профиля серии rhs117p/8 для сборки полотна обеспечивает естественную циркуляцию воздуха и умеренное проникновение света в помещение даже при закрытых роллетах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Дизайн
Стальные профили
Дополнительные цвета
Стандартные цвета

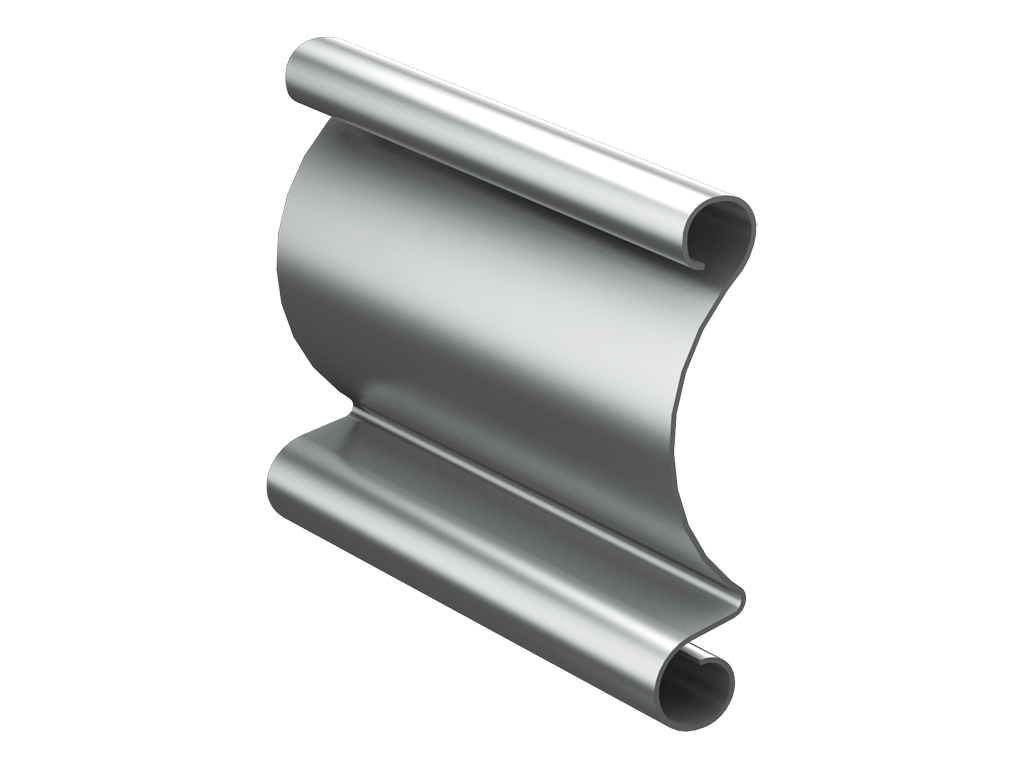

Профиль серии rhs117/0.8
Профиль серии rhs117/0.8

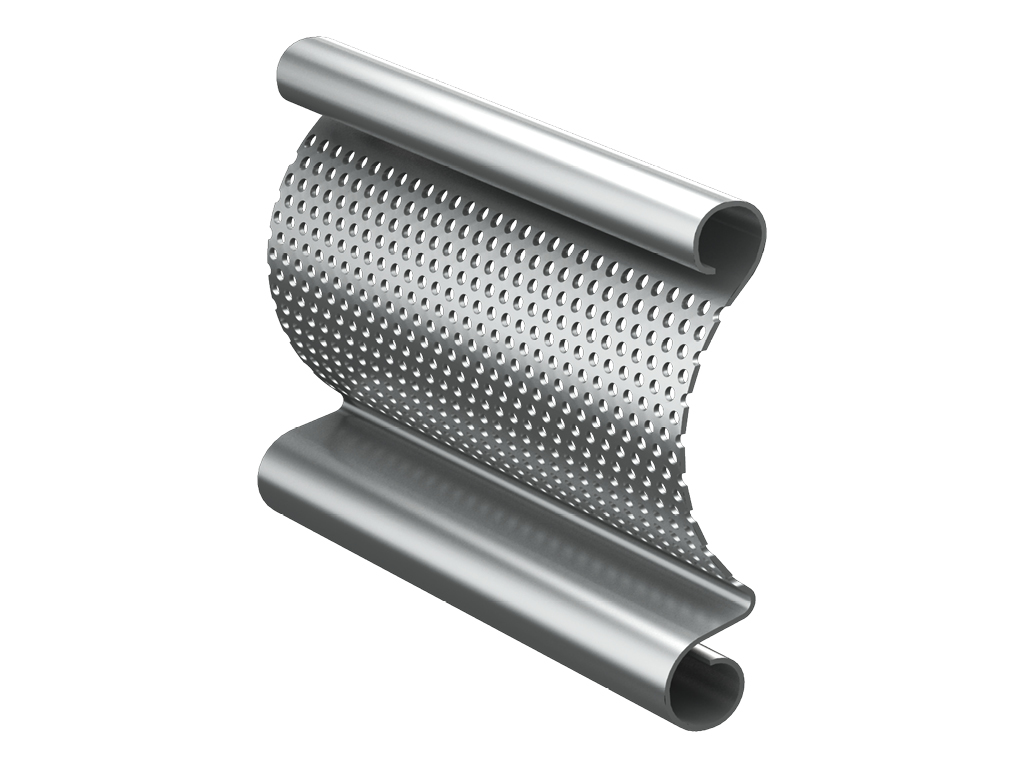

Профиль серии rhs117p/0.8
Профиль серии rhs117p/0.8
Желтый нарцисс (RAL 1007)
Желтый нарцисс (RAL 1007)
Белая устрица (RAL 1013)
Белая устрица (RAL 1013)
Слоновая кость (RAL 1015)
Слоновая кость (RAL 1015)
Желтый шафран (RAL 1017)
Желтый шафран (RAL 1017)
Серо-бежевый (RAL 1019)
Серо-бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Зеленая ель (RAL 6009)
Серый антрацит (RAL 7016)
Серый антрацит (RAL 7016)
Серый графит (RAL 7035)
Серый графит (RAL 7035)
Серое окно (RAL 7040)
Серое окно (RAL 7040)
Коричневый шоколад (RAL 8017)
Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019)
Серо-коричневый (RAL 8019)
Черный янтарь (RAL 9005)
Черный янтарь (RAL 9005)
Белый (RAL 9010)
Белый (RAL 9010)
Белый
Белый
Коричневый
Коричневый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Серый
Серый
Неокрашенный (оцинкованный)
Неокрашенный (оцинкованный)
Комплектация
Базовая комплектация
Дополнительная комплектация

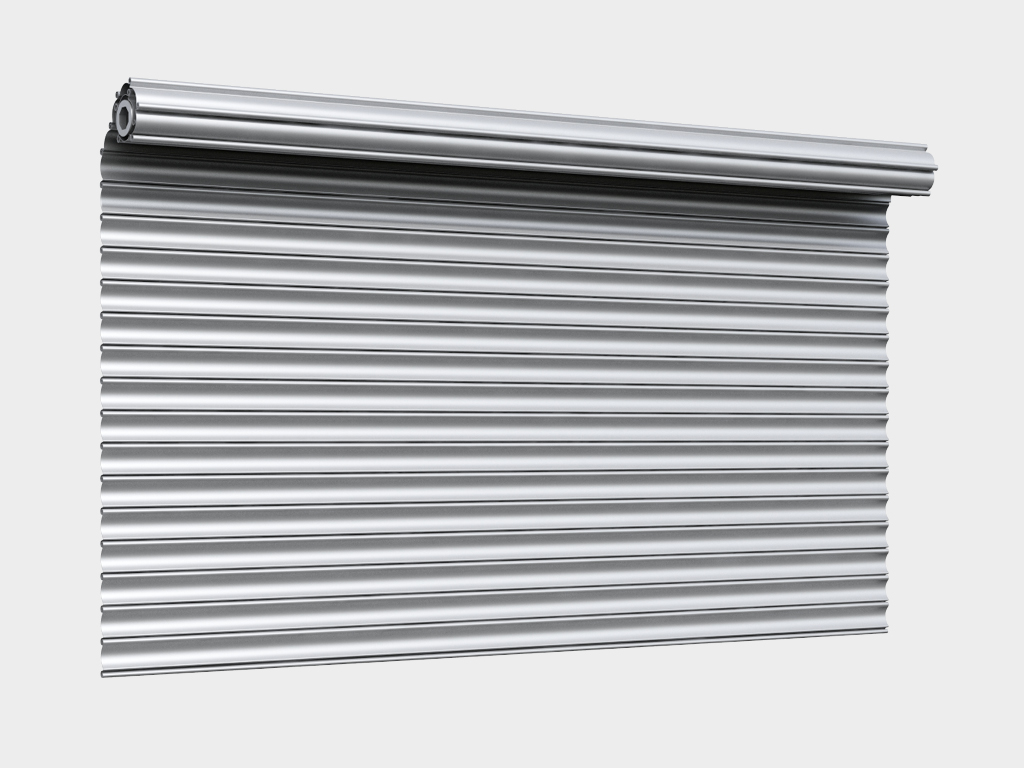

Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

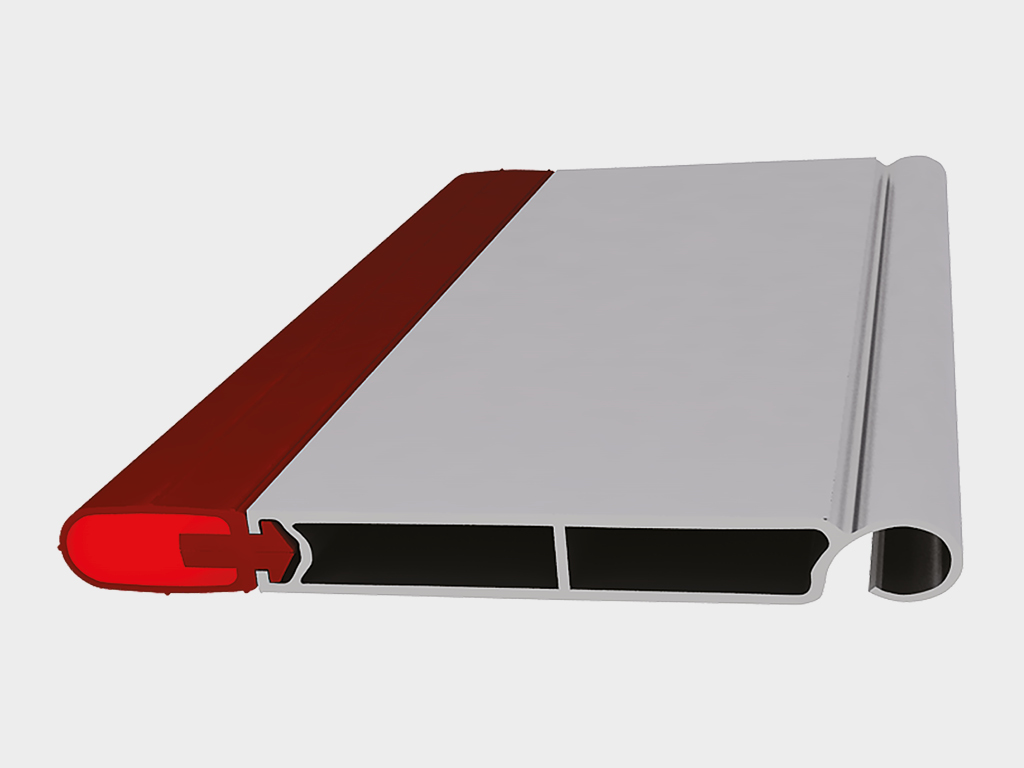

Концевой профиль состоит из алюминиевого экструдированного профиля серии ra120e с толщиной стенки 2,5 мм и нижнего уплотнителя серии up4.

Концевой профиль состоит из алюминиевого экструдированного профиля серии ra120e с толщиной стенки 2,5 мм и нижнего уплотнителя серии up4.

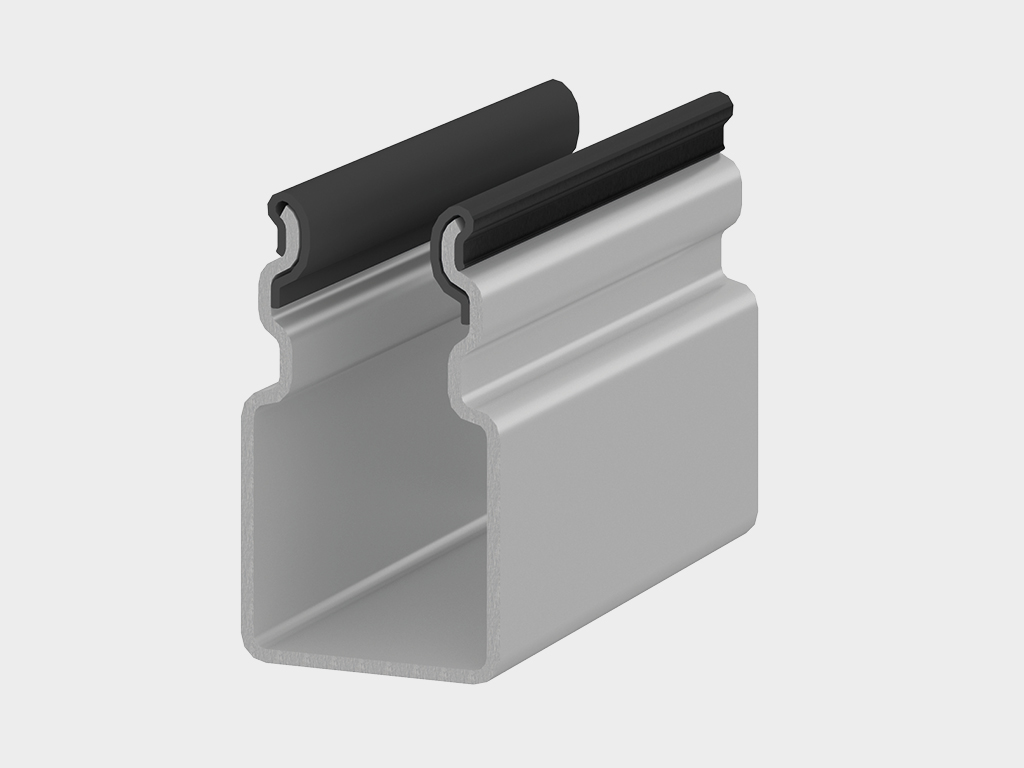

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

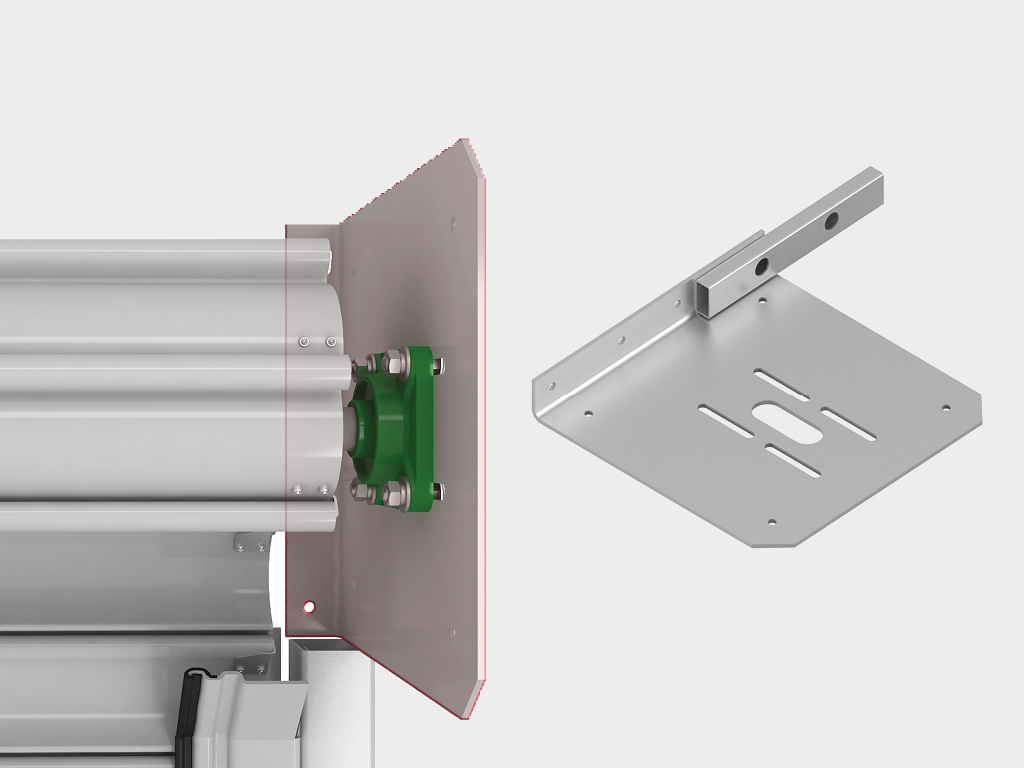

Кронштейны изготавливаются из стали, оцинковываются в процессе производства.

Кронштейны изготавливаются из стали, оцинковываются в процессе производства.

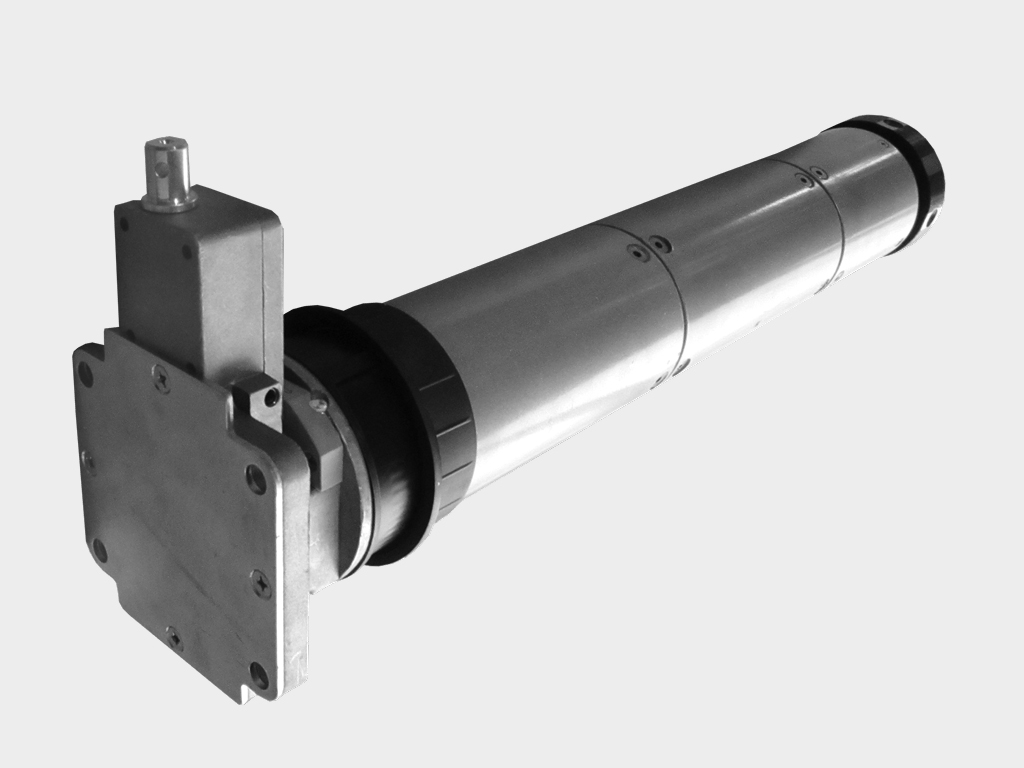

Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.

Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.

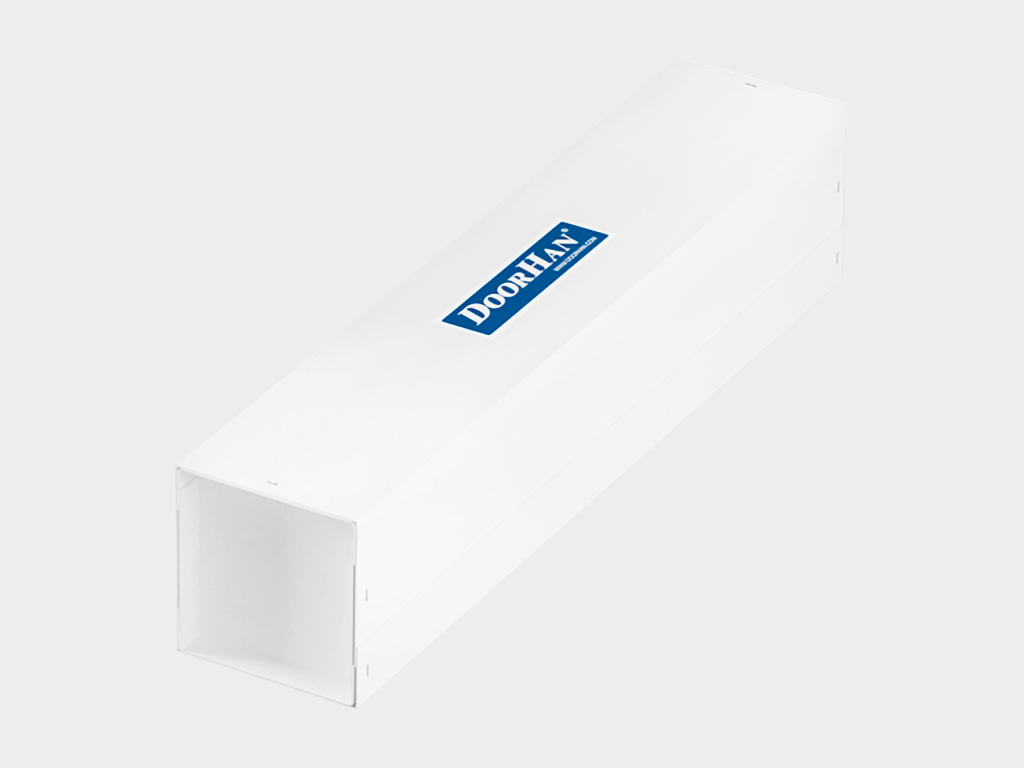

Коробка с дополнительной комплектацией.

Коробка с дополнительной комплектацией.

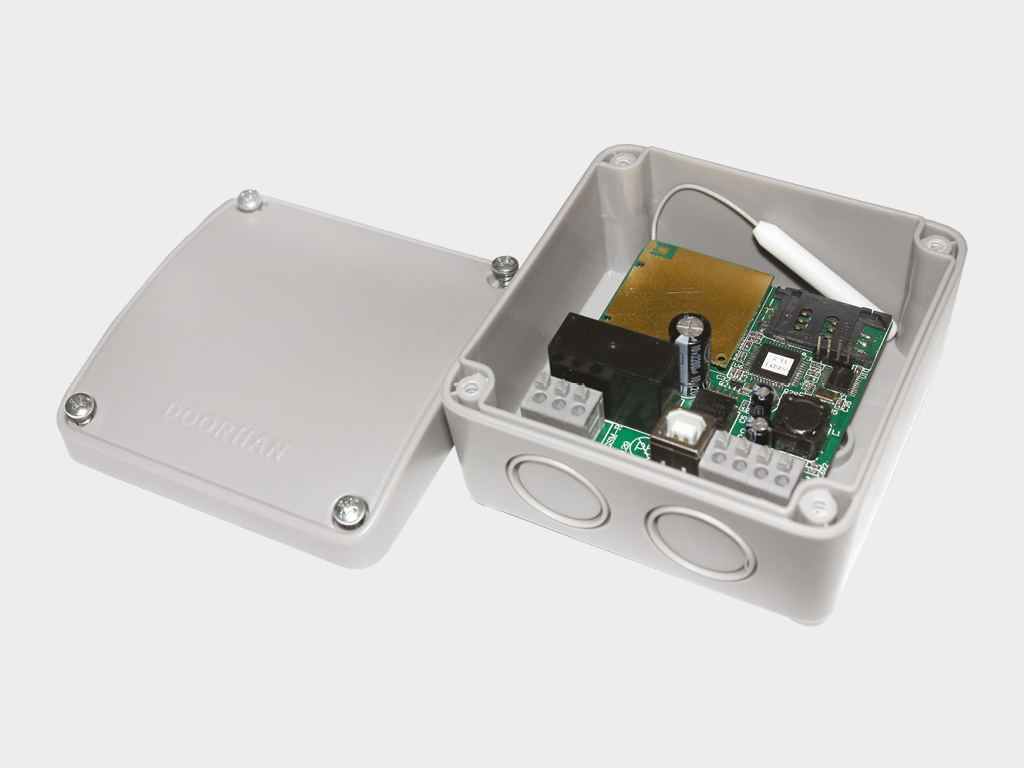

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

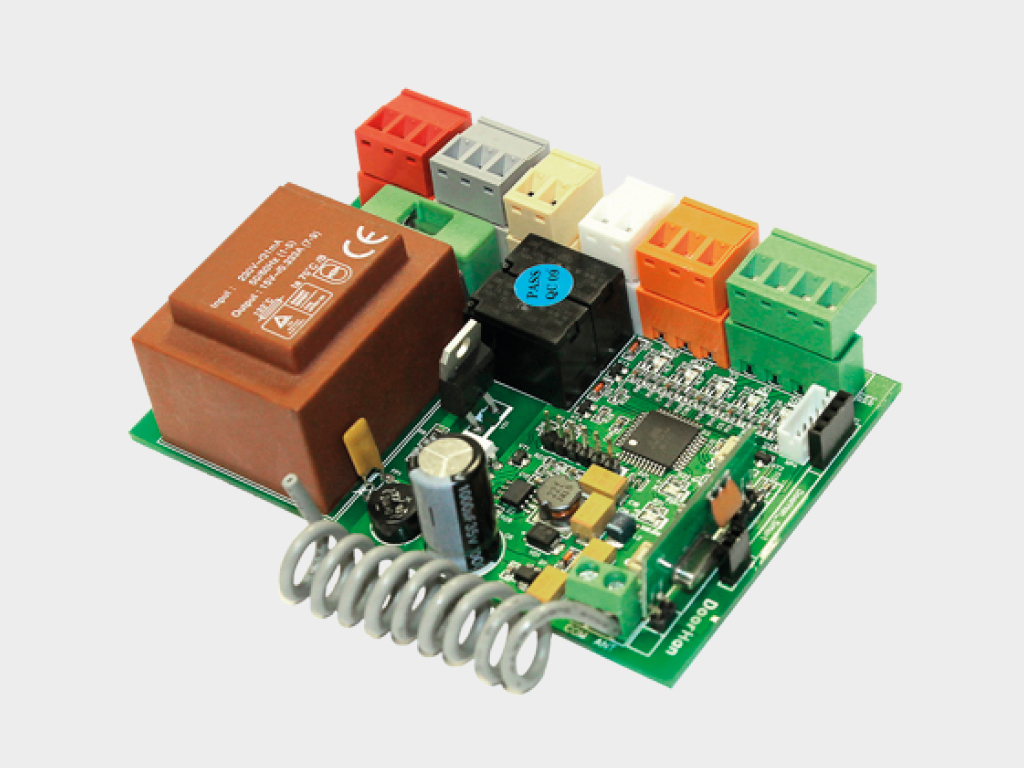

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серий gc2/gc4. gc2 для управления двумя приводами с одного выключателя; блок gc4 — для управления четырьмя приводами.

Блок группового управления серий gc2/gc4. gc2 для управления двумя приводами с одного выключателя; блок gc4 — для управления четырьмя приводами.

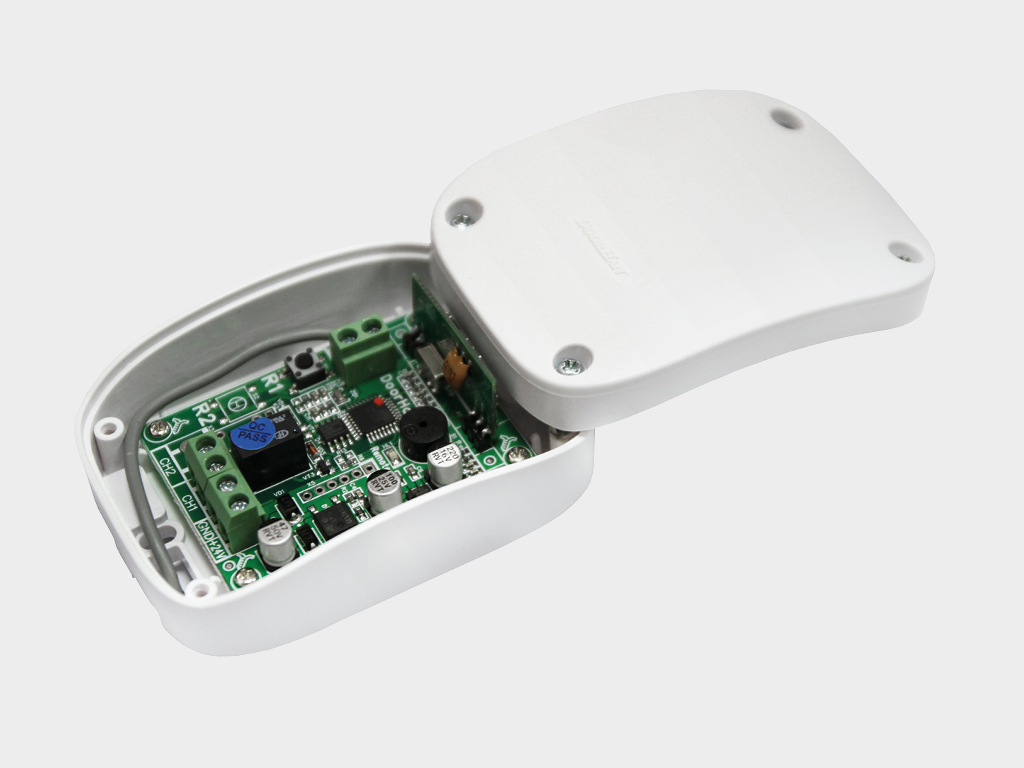

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

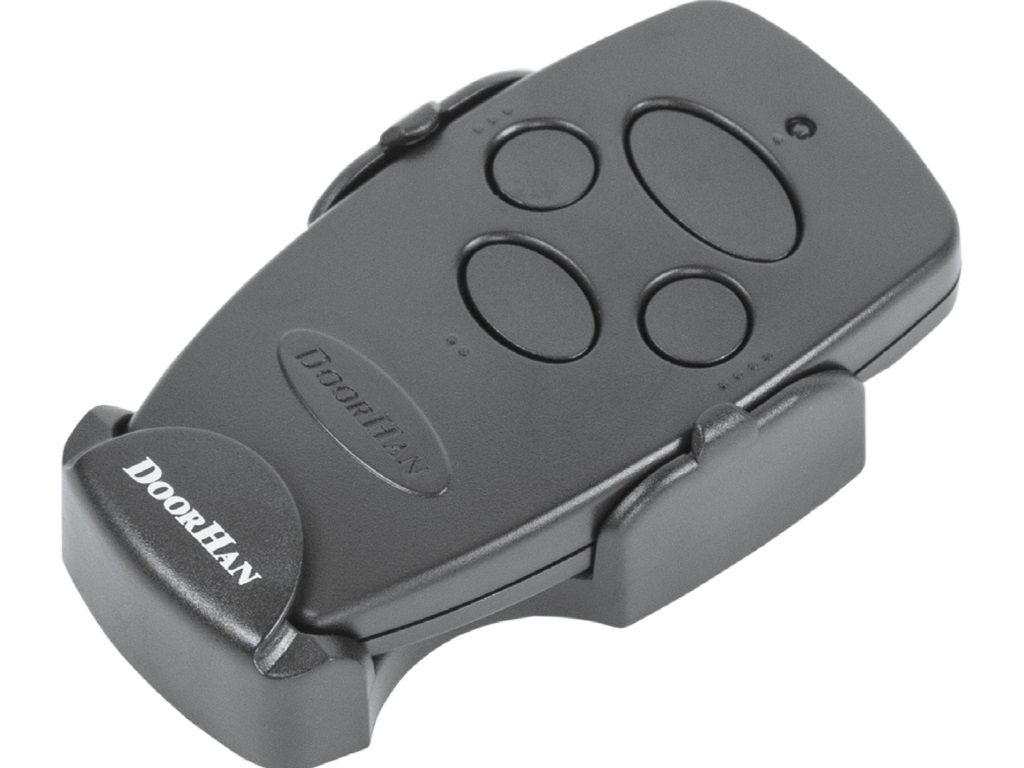

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

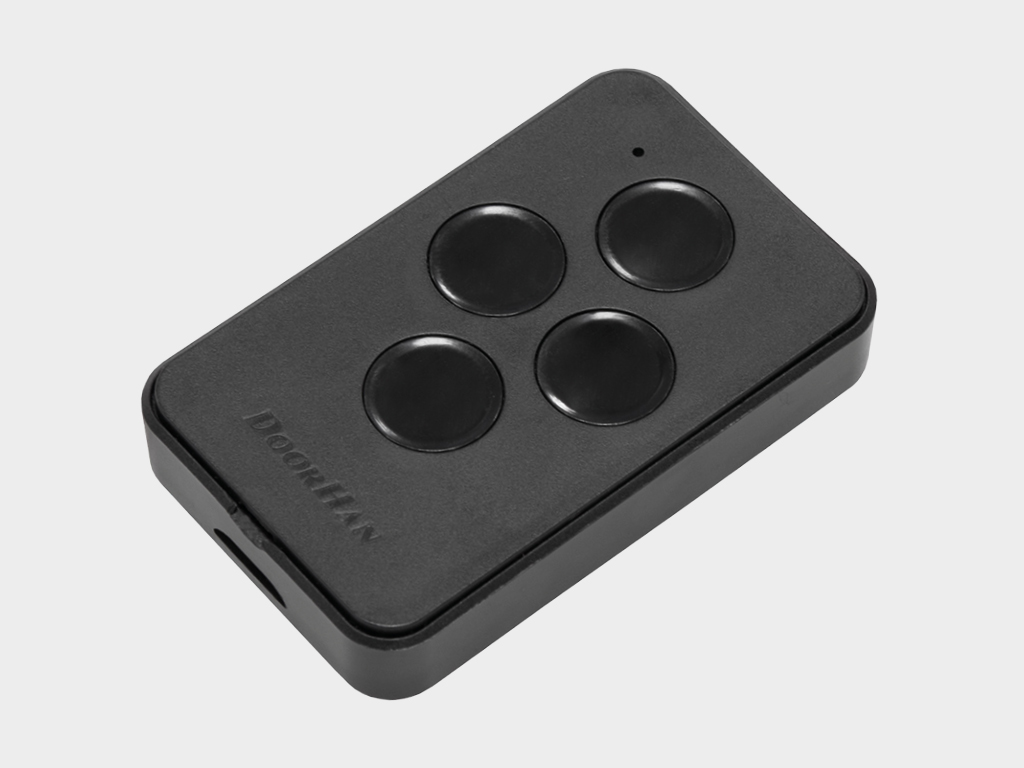

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

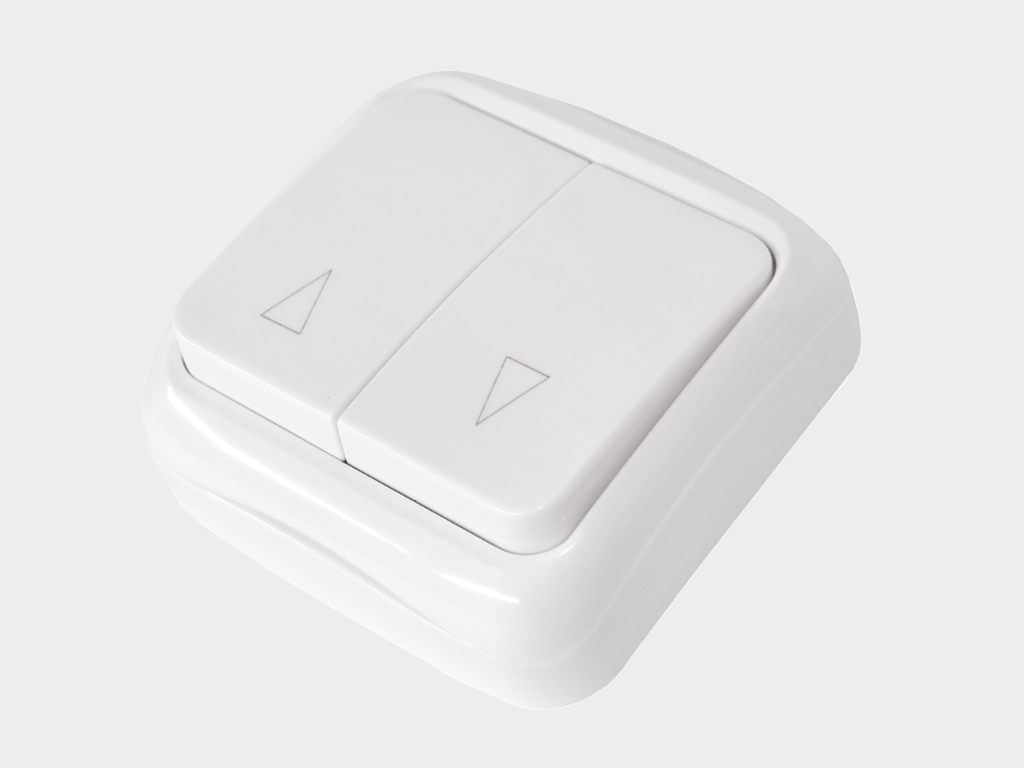

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

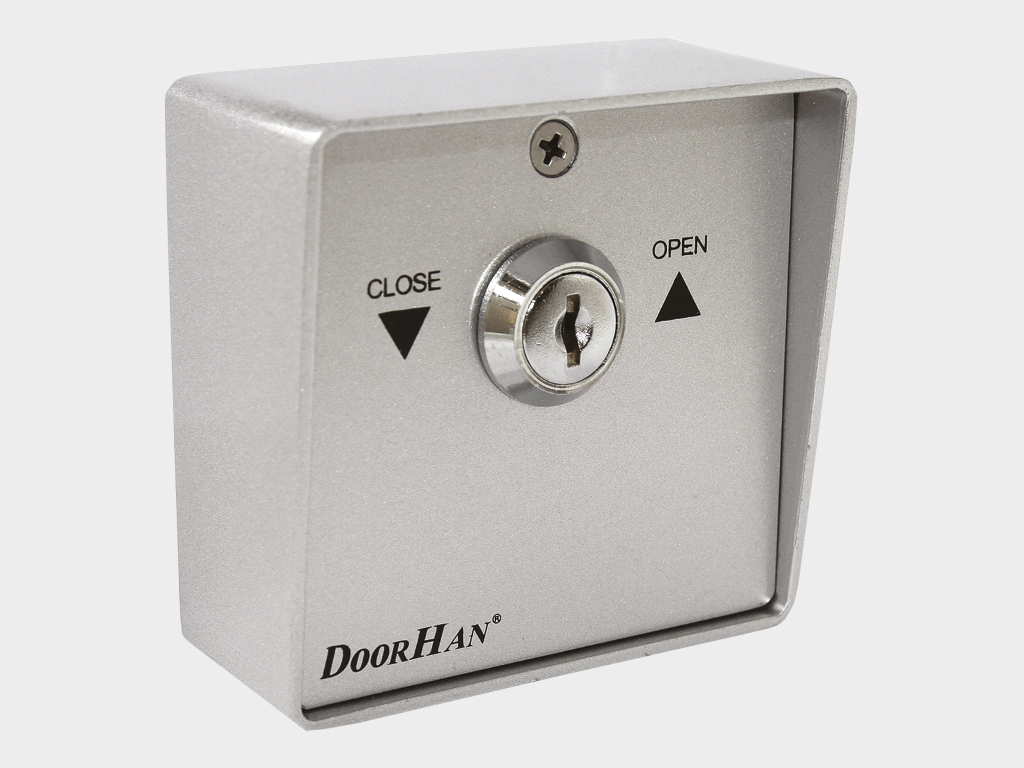

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

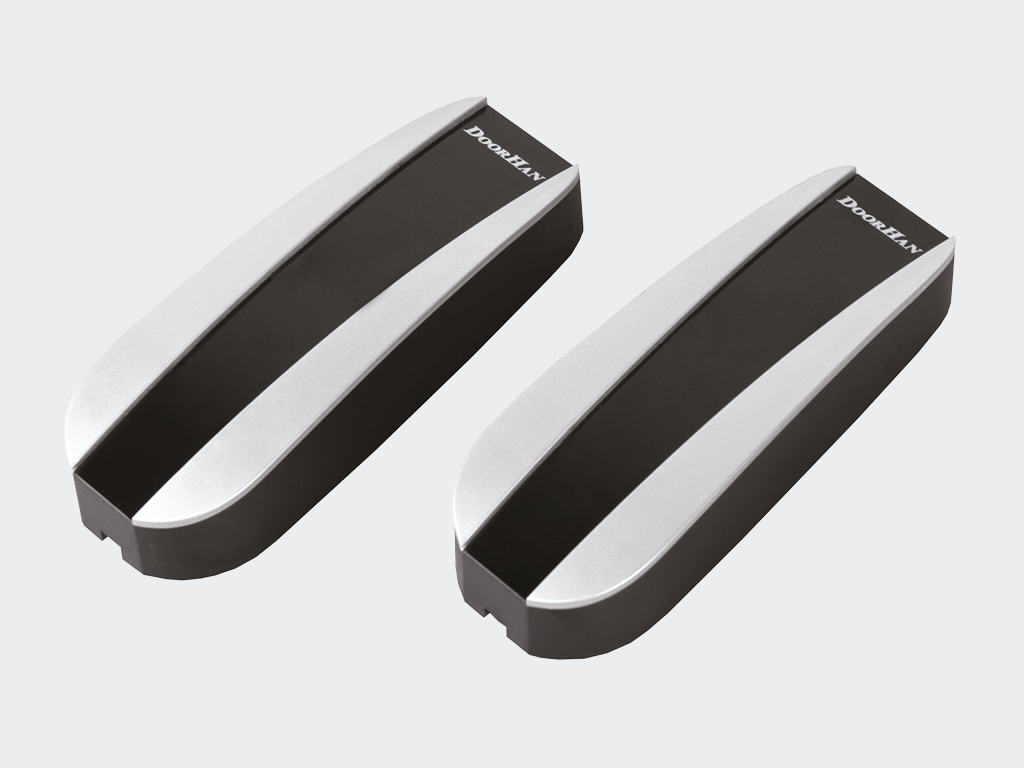

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

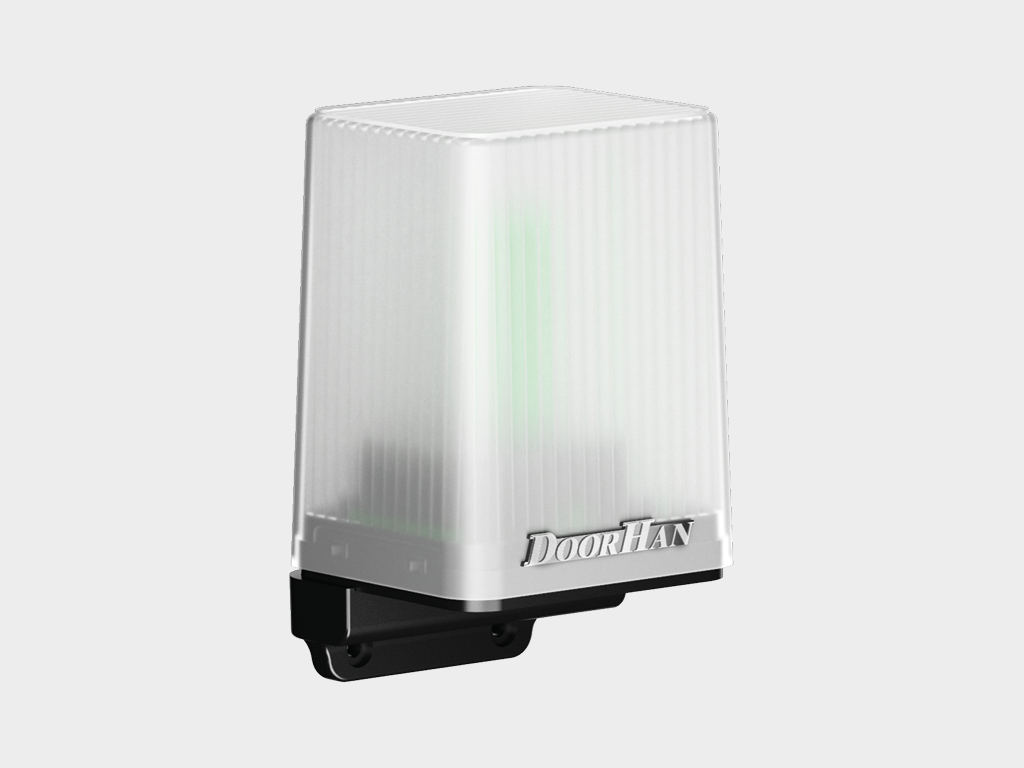

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про)  .

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про) .

Техническое описание
Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–6 500
Притолока, мм
От 350 (накладной монтаж)
Пристенки, мм
От 95 (накладной монтаж)
Максимальная площадь полотна, м²
20

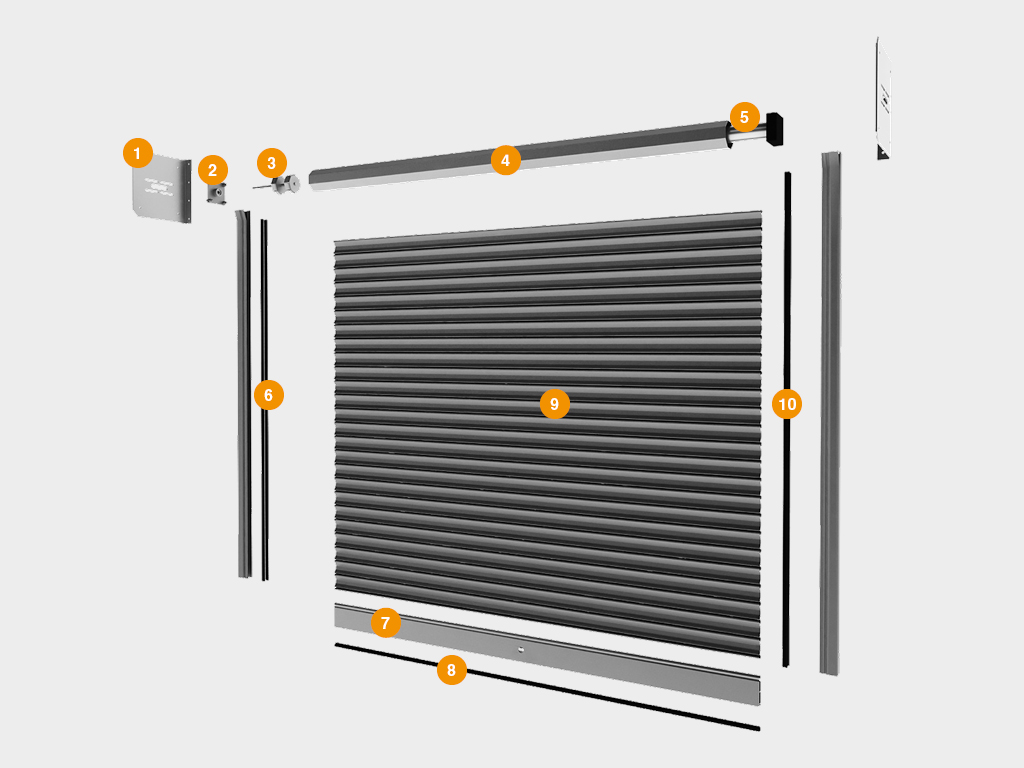

  1. Кронштейн консольный серии sr351
  2. Суппорт с подшипником серии bsr30
  3. Капсула регулируемая серии kpu10230
  4. Вал октагональный серии rv102
  5. Электропривод серий rs230, rs300
  6. Направляющий профиль серии rg95s
  7. Концевой профиль серии ra120e
  8. Уплотнитель нижний серии up4
  9. Профиль полотна серий rhs117/08, rhs117p/08
  10. Уплотнитель боковой серии up5

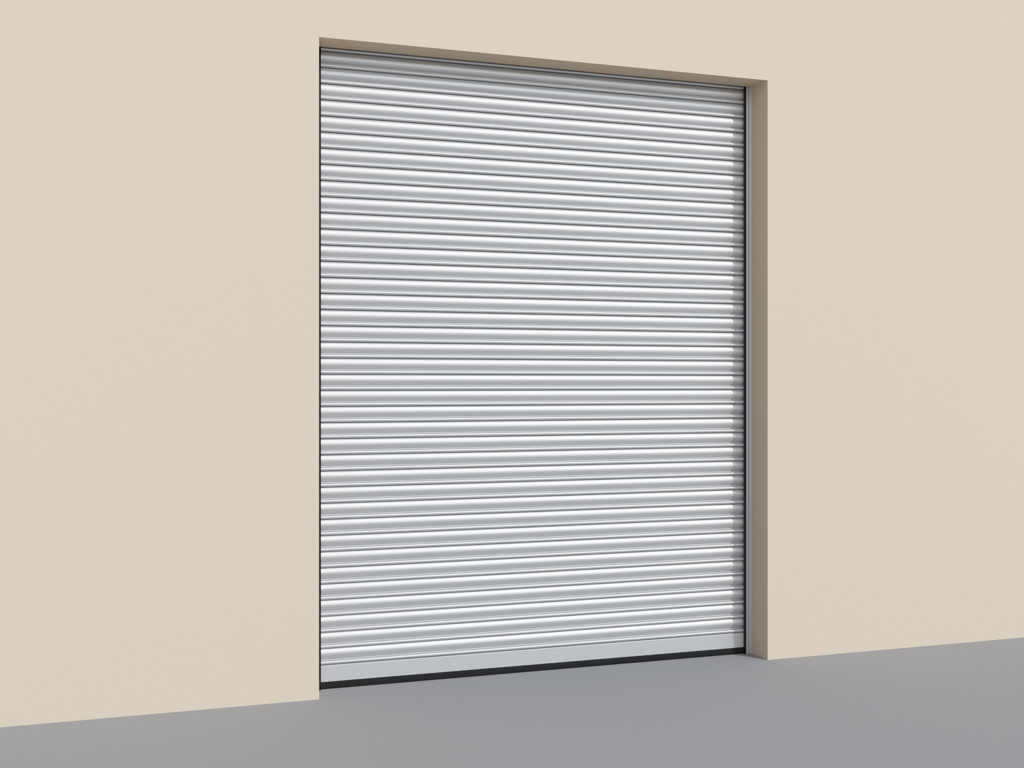

Рулонные ворота из сплошного стального профиля серии rhs117/08.

Рулонные ворота из сплошного стального профиля серии rhs117/08.

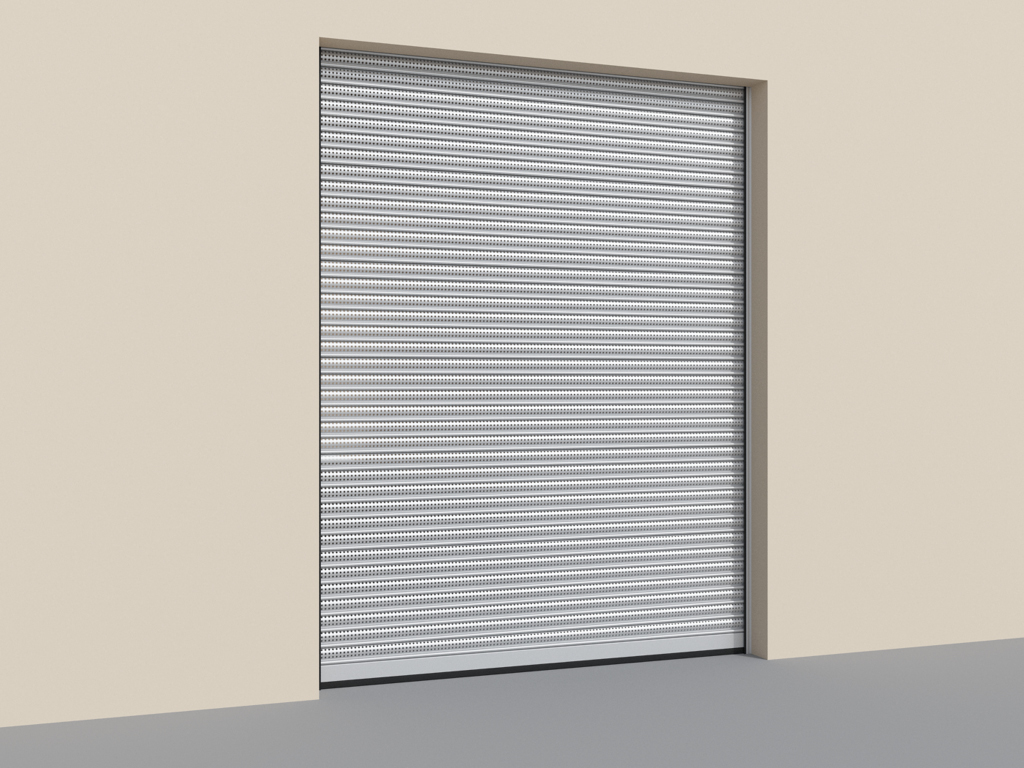

Рулонные ворота из перфорированного стального профиля серии rhs117p/08.

Рулонные ворота из перфорированного стального профиля серии rhs117p/08.

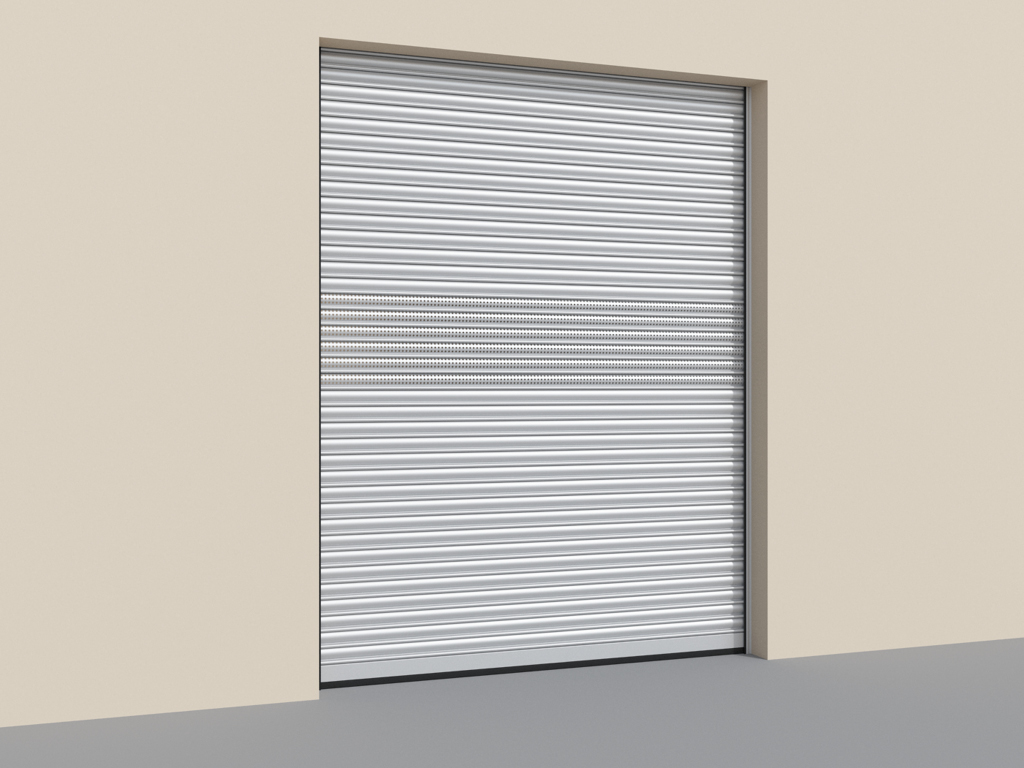

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля.

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля.

Параметр Значение Примечание
Профиль стальной сплошной серии rhs117/08 Конструкция обладает классом взломостойкости p4-p5
Материал Оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 10
Максимальная ширина полотна, м 6,5
Максимальная площадь полотна, м² 20
Профиль стальной перфорированный rhs117p/08 Конструкция обладает классом взломостойкости p4-p5
Материал Оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 1,08
Вес профиля, кг/м² 9,22
Количество ламелей на 1 м высоты полотна, шт. 10
Максимальная ширина полотна, м 6,5
Максимальная площадь полотна, м² 20

Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:

1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией концерна DoorHan.

2. Рулонные ворота должны открываться плавно, без рывков и толчков.

3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.

4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.

5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.

6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).

8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.

9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.

13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).

14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.

15, Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.

16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка представляет собой воздушно-пузырчатую пленку, обернутую в 2 слоя вокруг полотна ворот, скрученного в рулон, и закрепленную скотчем с логотипом компании
Состав Пленка пузырчатая, скотч с логотипом DoorHan
Ширина, мм 500
Высота, мм 500
Длина, мм 2 100–6 200
Упаковка в дерево Характеристики упаковки
Состав Индивидуальный деревянный ящик
Высота, мм 550
Ширина, мм 600
Длина, мм Зависит от длины комплектующих ворот
Дополнительное описание печать

Устанавливаются в гаражных и складских комплексах, на объектах промышленного назначения, в торговых павильонах.

Установка
Способы монтажа
Подготовка строительного объекта

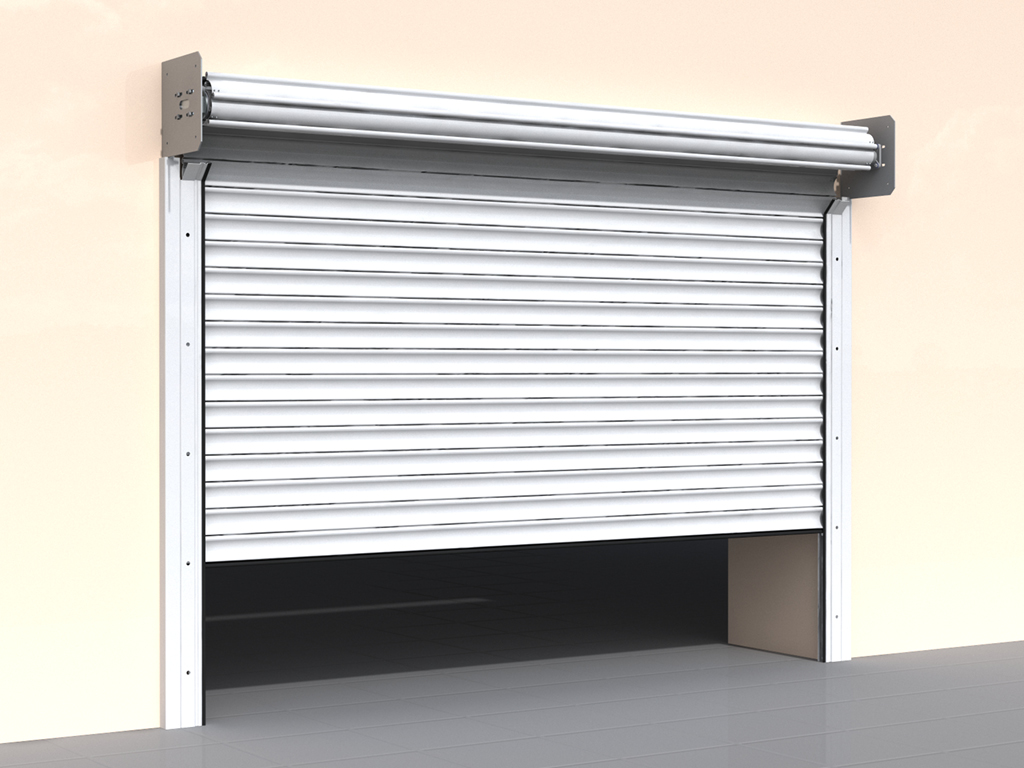

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают  над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

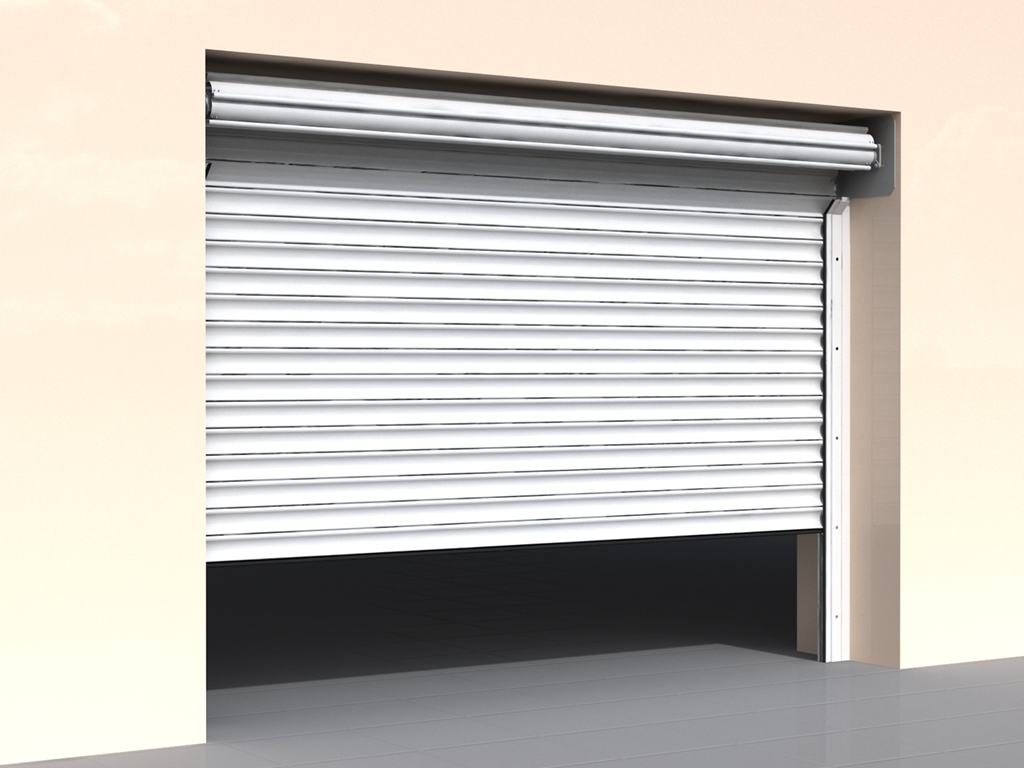

Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.

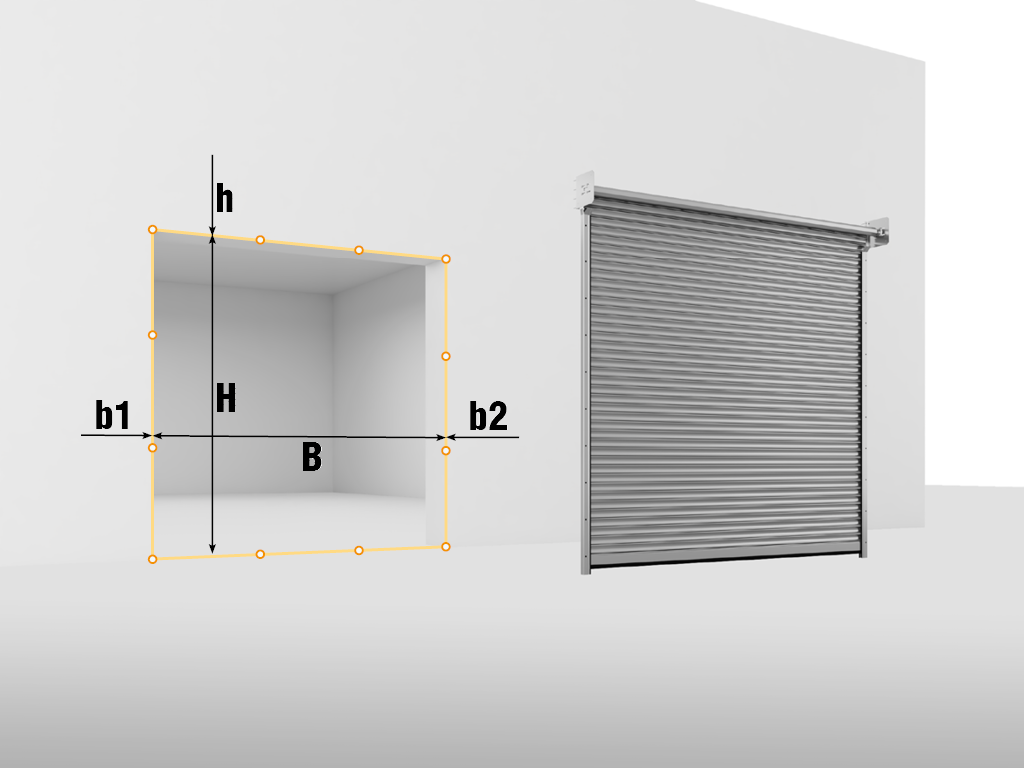

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу стальных рулонных ворот с внутривальным приводом

Сервисная книжка по роллетным системам

Взломостойкость стальных профилей

Сертификат соответствия «Профили металлические роликовой прокатки»

Сертификат соответствия «Ворота роллетные из металлических профилей роликовой прокатки»

Паспорт «Стальные рулонные ворота»

Сборочный чертеж. Ворота рулонные с внутривальным приводом из профиля серии rhs11708

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности рулонных ворот производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия.

Дизайн
Стальные профили
Профиль серии rhs117/0.8
Профиль серии rhs117/0.8
Профиль серии rhs117p/0.8
Профиль серии rhs117p/0.8
Дополнительные цвета
Желтый нарцисс (RAL 1007)
Желтый нарцисс (RAL 1007)
Белая устрица (RAL 1013)
Белая устрица (RAL 1013)
Слоновая кость (RAL 1015)
Слоновая кость (RAL 1015)
Желтый шафран (RAL 1017)
Желтый шафран (RAL 1017)
Серо-бежевый (RAL 1019)
Серо-бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Зеленая ель (RAL 6009)
Серый антрацит (RAL 7016)
Серый антрацит (RAL 7016)
Серый графит (RAL 7035)
Серый графит (RAL 7035)
Серое окно (RAL 7040)
Серое окно (RAL 7040)
Коричневый шоколад (RAL 8017)
Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019)
Серо-коричневый (RAL 8019)
Черный янтарь (RAL 9005)
Черный янтарь (RAL 9005)
Белый (RAL 9010)
Белый (RAL 9010)
Стандартные цвета
Белый
Белый
Коричневый
Коричневый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Серый
Серый
Неокрашенный (оцинкованный)
Неокрашенный (оцинкованный)
Комплектация
Базовая комплектация
Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

Концевой профиль состоит из алюминиевого экструдированного профиля серии ra120e с толщиной стенки 2,5 мм и нижнего уплотнителя серии up4.

Концевой профиль состоит из алюминиевого экструдированного профиля серии ra120e с толщиной стенки 2,5 мм и нижнего уплотнителя серии up4.

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

Кронштейны изготавливаются из стали, оцинковываются в процессе производства.

Кронштейны изготавливаются из стали, оцинковываются в процессе производства.

Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.

Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.

Коробка с дополнительной комплектацией.

Коробка с дополнительной комплектацией.

Дополнительная комплектация
Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серий gc2/gc4. gc2 для управления двумя приводами с одного выключателя; блок gc4 — для управления четырьмя приводами.

Блок группового управления серий gc2/gc4. gc2 для управления двумя приводами с одного выключателя; блок gc4 — для управления четырьмя приводами.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про)  .

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про) .

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–6 500
Притолока, мм
От 350 (накладной монтаж)
Пристенки, мм
От 95 (накладной монтаж)
Максимальная площадь полотна, м²
20
Конструкция
  1. Кронштейн консольный серии sr351
  2. Суппорт с подшипником серии bsr30
  3. Капсула регулируемая серии kpu10230
  4. Вал октагональный серии rv102
  5. Электропривод серий rs230, rs300
  6. Направляющий профиль серии rg95s
  7. Концевой профиль серии ra120e
  8. Уплотнитель нижний серии up4
  9. Профиль полотна серий rhs117/08, rhs117p/08
  10. Уплотнитель боковой серии up5
Стандартные конструктивные решения

Рулонные ворота из сплошного стального профиля серии rhs117/08.

Рулонные ворота из сплошного стального профиля серии rhs117/08.

Рулонные ворота из перфорированного стального профиля серии rhs117p/08.

Рулонные ворота из перфорированного стального профиля серии rhs117p/08.

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля.

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля.

Технические характеристики
Параметр Значение Примечание
Профиль стальной сплошной серии rhs117/08 Конструкция обладает классом взломостойкости p4-p5
Материал Оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 10
Максимальная ширина полотна, м 6,5
Максимальная площадь полотна, м² 20
Профиль стальной перфорированный rhs117p/08 Конструкция обладает классом взломостойкости p4-p5
Материал Оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 1,08
Вес профиля, кг/м² 9,22
Количество ламелей на 1 м высоты полотна, шт. 10
Максимальная ширина полотна, м 6,5
Максимальная площадь полотна, м² 20
Условия эксплуатации продукции

Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:

1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией концерна DoorHan.

2. Рулонные ворота должны открываться плавно, без рывков и толчков.

3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.

4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.

5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.

6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).

8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.

9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.

13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).

14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.

15, Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.

16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

Упаковка
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка представляет собой воздушно-пузырчатую пленку, обернутую в 2 слоя вокруг полотна ворот, скрученного в рулон, и закрепленную скотчем с логотипом компании
Состав Пленка пузырчатая, скотч с логотипом DoorHan
Ширина, мм 500
Высота, мм 500
Длина, мм 2 100–6 200
Упаковка в дерево Характеристики упаковки
Состав Индивидуальный деревянный ящик
Высота, мм 550
Ширина, мм 600
Длина, мм Зависит от длины комплектующих ворот
Дополнительное описание

Устанавливаются в гаражных и складских комплексах, на объектах промышленного назначения, в торговых павильонах.

Установка
Способы монтажа
Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают  над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.
Подготовка строительного объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности рулонных ворот производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия.

Документация
Инструкции

Инструкция по монтажу стальных рулонных ворот с внутривальным приводом

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Взломостойкость стальных профилей

Сертификат соответствия «Профили металлические роликовой прокатки»

Сертификат соответствия «Ворота роллетные из металлических профилей роликовой прокатки»

Паспорт «Стальные рулонные ворота»

Чертежи

Сборочный чертеж. Ворота рулонные с внутривальным приводом из профиля серии rhs11708

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
