Рольворота из стального профиля (взломоустойчивые) RHS75, RHS75P

Стальные Рольворота DoorHan RHS75/RHS75P: Промышленный Стандарт Прочности и Надежности

Когда речь заходит о защите промышленных объектов, складских комплексов, ангаров и производственных цехов, требования к воротным системам выходят на совершенно иной уровень. Здесь на первом месте стоят не изящество и эстетика, а бескомпромиссная прочность, способность выдерживать интенсивные нагрузки, работать в сложных условиях и обеспечивать защиту проемов очень больших размеров. Именно для таких задач созданы стальные взломоустойчивые рольворота DoorHan RHS75 и их перфорированная версия RHS75P — мощное, индустриальное решение для самых ответственных участков.

Несокрушимая Сила Стали

В основе ворот RHS75 лежит профиль, изготовленный из высококачественной оцинкованной стали толщиной до 1 мм. Этот выбор материала обусловлен целым рядом уникальных преимуществ, критически важных для промышленного применения:

  • Максимальная механическая прочность: Сталь обладает значительно большей жесткостью и сопротивлением к деформации по сравнению с алюминием. Полотно из профиля RHS75 способно противостоять серьезным ветровым нагрузкам, случайным ударам техники и целенаправленным попыткам взлома.
  • Высочайшая взломостойкость: Данные ворота сертифицируются по высоким классам защиты и являются серьезной преградой для любого вида проникновения. Толстая сталь и надежная конструкция делают их идеальным решением для защиты материальных ценностей.
  • Долговечность в агрессивных средах: Оцинковка защищает сталь от коррозии, что позволяет эксплуатировать ворота в условиях повышенной влажности, на автомойках, в производственных цехах с химически активными испарениями.
  • Интенсивность использования: Вся конструкция — от профиля до направляющих и привода — рассчитана на высокий рабочий ресурс и большое количество циклов открытия/закрытия, что типично для промышленных и логистических объектов.

Две Модификации для Разных Задач

Модельный ряд представлен двумя версиями профиля:

  1. RHS75 (сплошной профиль): Это классическое исполнение, обеспечивающее полную изоляцию помещения. Такие ворота надежно защищают от посторонних глаз, пыли, шума и погодных явлений. Идеальный выбор для складов, гаражей для спецтехники, производственных помещений.

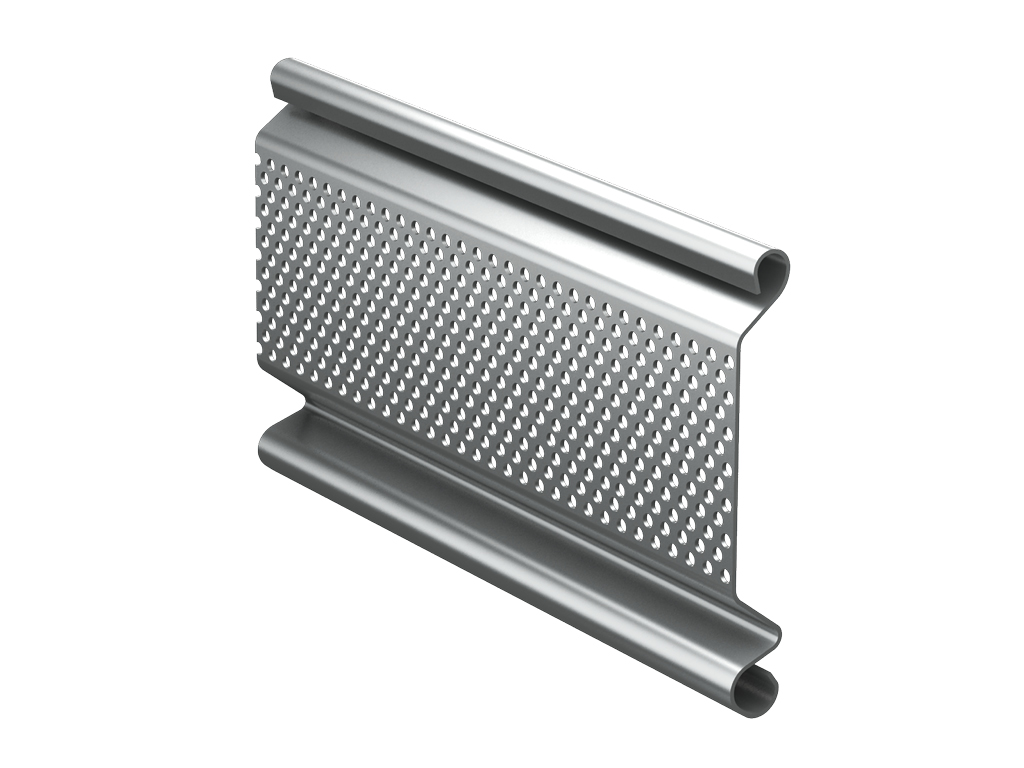

  2. RHS75P (перфорированный профиль): Ламели этого профиля имеют ряды мелких отверстий по всей длине. Эта, казалось бы, незначительная деталь дает важные преимущества:
    • Обзор и контроль: Позволяет сотрудникам охраны видеть, что происходит за воротами, не открывая их.
    • Вентиляция: Обеспечивает естественную циркуляцию воздуха, что может быть важно для паркингов, некоторых складов и производств.
    • Освещенность: Пропускает некоторое количество света, снижая необходимость в постоянном искусственном освещении в дневное время.

Масштабные Решения для Масштабных Объектов

Профиль RHS75 позволяет перекрывать проемы шириной до 12 метров и площадью до 60 квадратных метров, что делает его незаменимым решением для:

  • Складских и логистических терминалов.
  • Производственных цехов и ангаров.
  • Автотранспортных предприятий и депо.
  • Подземных и многоуровневых паркингов.
  • Торговых павильонов на рынках и ярмарках.

Управление такими массивными воротами осуществляется исключительно с помощью мощных и надежных вальных электроприводов, которые подбираются индивидуально в зависимости от веса и размера полотна. Системы безопасности, такие как фотоэлементы и оптосенсоры, являются обязательной частью комплектации.

Выбор стальных рольворот DoorHan RHS75/RHS75P — это прагматичное и экономически обоснованное решение для любого промышленного или коммерческого объекта. Это инвестиция в безопасность, бесперебойность рабочих процессов и долговечность, проверенную в самых жестких условиях эксплуатации.

Зона применения:
Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Объекты общественного назначения
Улучшение безопасности и приватности в школах, больницах и гостиницах, контроль над освещенностью, а также использование в качестве декоративного элемента дизайна зданий.
Преимущества
Взломостойкая конструкция
Повышенные прочностные характеристики роллет обеспечиваются применением профилей (класса P4) из холоднокатаной оцинкованной стали толщиной 0,8 мм и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и светопропускная способность
Использование перфорированного профиля серии rhs75p для сборки полотна обеспечивает естественную циркуляцию воздуха и умеренное проникновение света в помещение даже при закрытых роллетах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Взломостойкая конструкция
Повышенные прочностные характеристики роллет обеспечиваются применением профилей (класса P4) из холоднокатаной оцинкованной стали толщиной 0,8 мм и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и светопропускная способность
Использование перфорированного профиля серии rhs75p для сборки полотна обеспечивает естественную циркуляцию воздуха и умеренное проникновение света в помещение даже при закрытых роллетах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Дизайн
Стальные профили для рольворот
Основные цвета

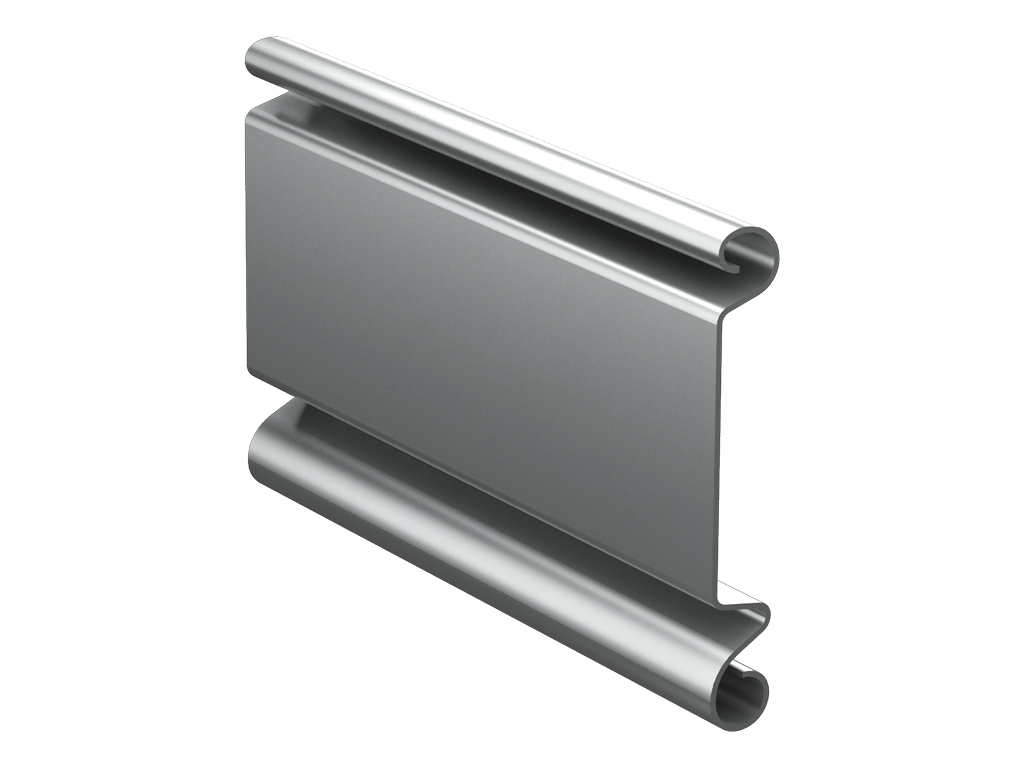

Профиль серии rhs75
Профиль серии rhs75
Профиль серии rhs75p
Профиль серии rhs75p
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Оцинкованный
Оцинкованный
Антрацит муар (RAL 7016)
Антрацит муар (RAL 7016)
Комплектация
Базовая комплектация
Дополнительная комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

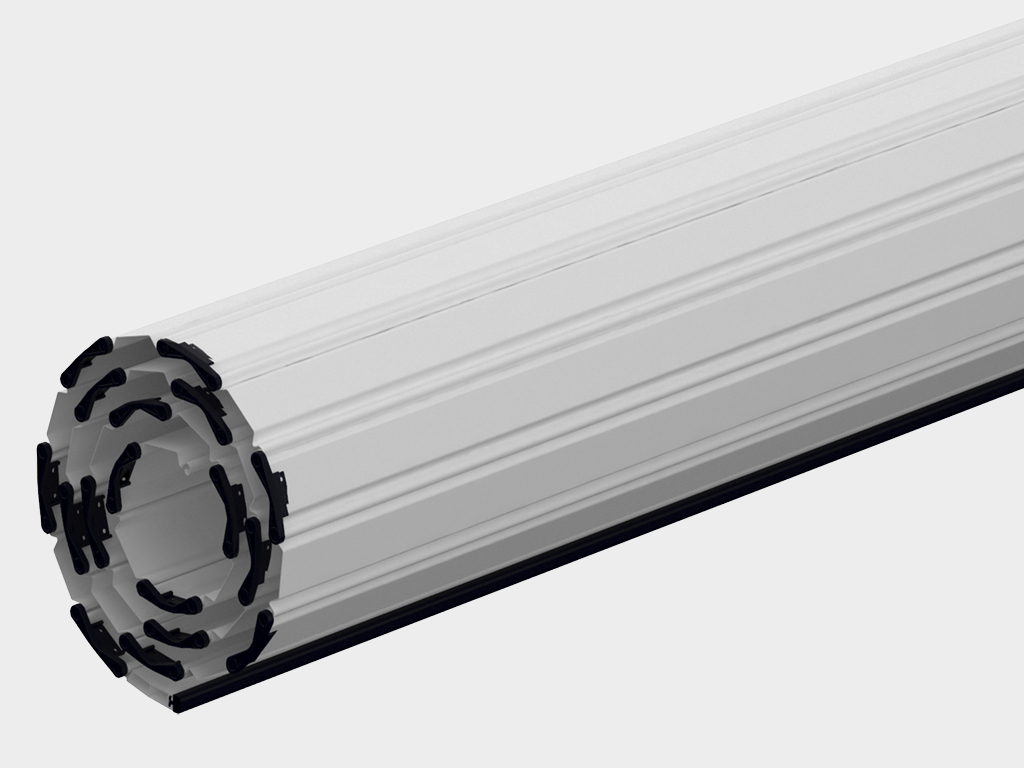

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированным — из сплошного и перфорированного профиля.

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированным — из сплошного и перфорированного профиля.

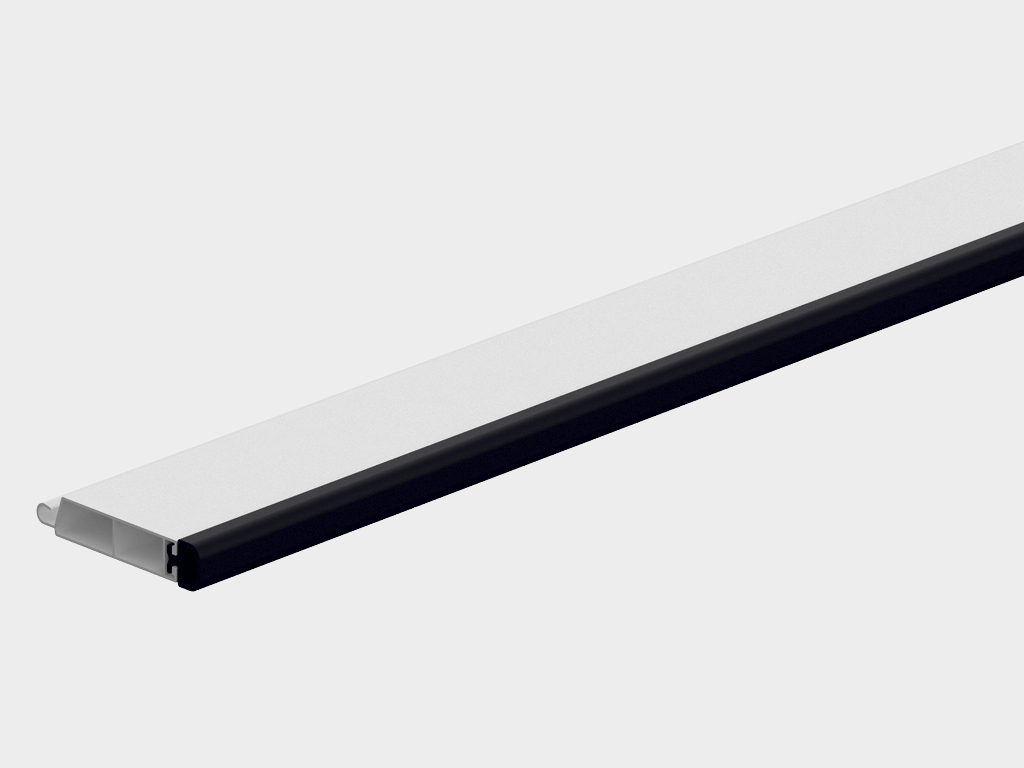

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

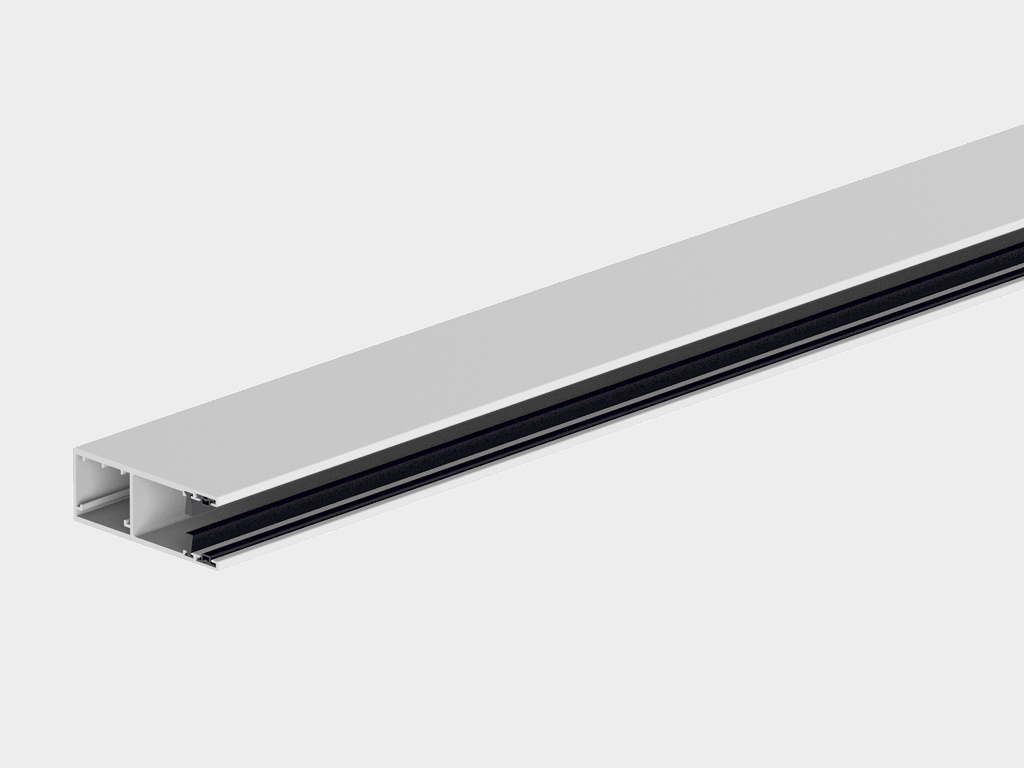

Комплект направляющих профилей с уплотнителем.

Комплект направляющих профилей с уплотнителем.

Электропривод внутривальный.

Электропривод внутривальный.

Коробка с комплектацией.

Коробка с комплектацией.

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт для дистанционного управления.

Пульт для дистанционного управления.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание
Таблица размеров
Размеры проема
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–4 000
Ширина проема, мм
1 000–4 000
Максимальная площадь полотна, м²
16
Притолока, мм
От 300 (накладной монтаж)
Пристенки, мм
От 90 (накладной монтаж)

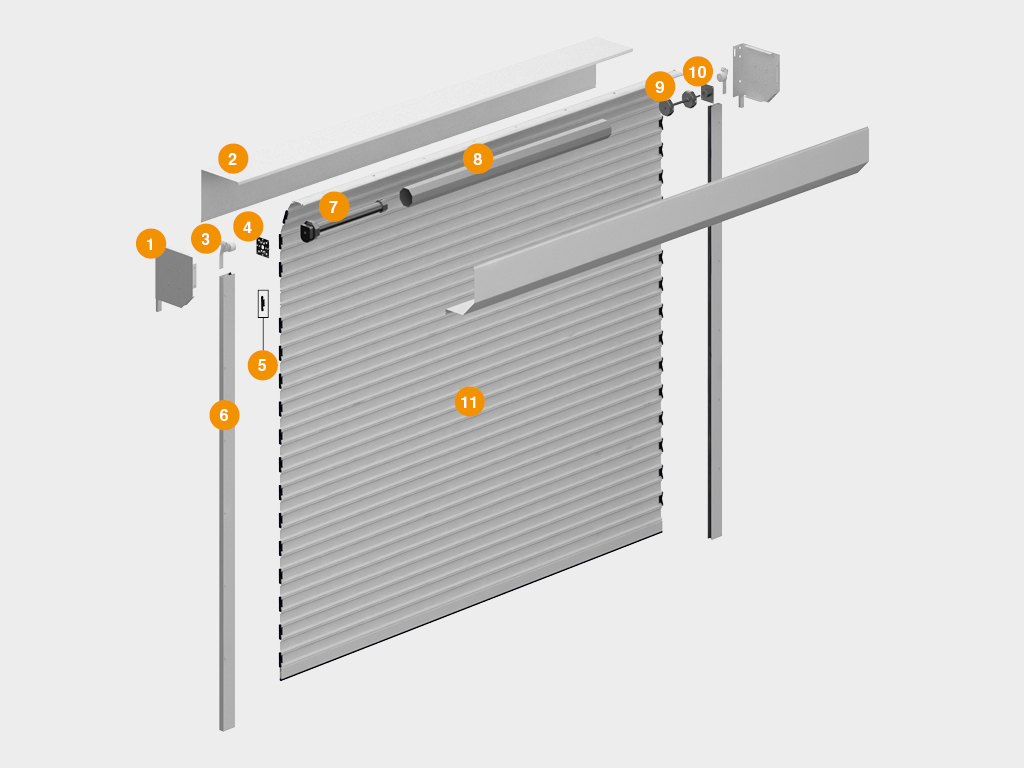

  1. Крышка боковая серий rsk300, rsk330, rl375
  2. Короб защитный серий rbn300, rbn330, rbn375
  3. Ролик направляющий серии rv77
  4. Пластина крепления привода серии bu100k
  5. Замок боковой серии sl75
  6. Направляющий профиль серии rg90t
  7. Электропривод внутривальный
  8. Вал октагональный серии rv102
  9. Капсула универсальная серии kpu102
  10. Подшипник серии bs32
  11. Профиль (полотно) серий rhs75, rhs75p
Параметр Значение Примечание
Профиль стальной серий rhs75/rhs75p
Материал Оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 0,774/0,655
Вес профиля, кг/м² 10,32/8,73
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 4 000
Максимальная площадь полотна, м² 16

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм 300–375
Высота, мм 300–375
Длина, мм 1 000–6 000
Дополнительное описание печать

На больших проемах прогиб в верхней и нижней части полотна является допустимым, что является особенностью одностенных стальных профилей.

Установка
Способы монтажа
Подготовка строительного объекта

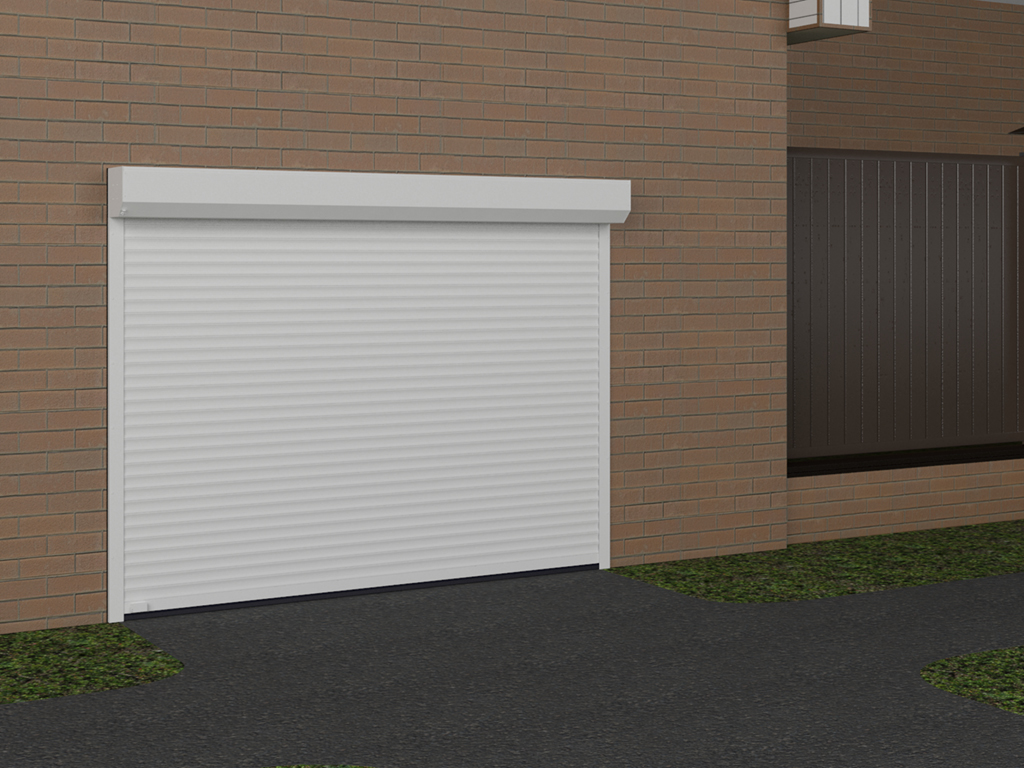

Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.

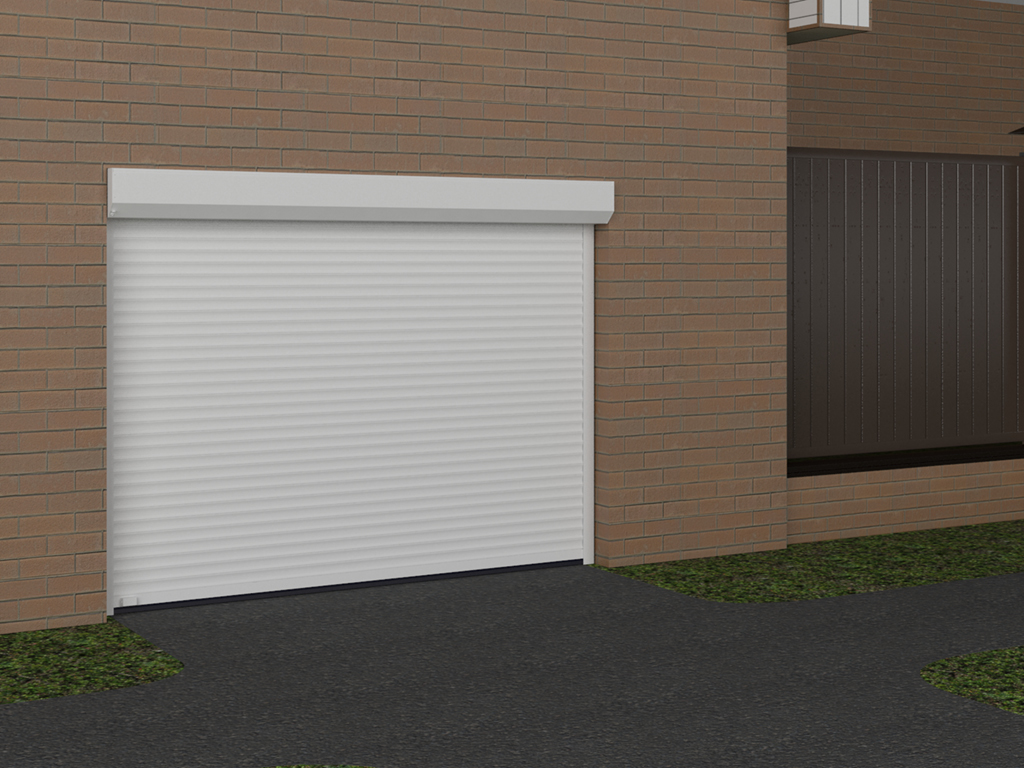

Встроенный монтаж, короб наружу позволяет расположить все элементы рольворот в нише внутри проема.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольворот в нише внутри проема.

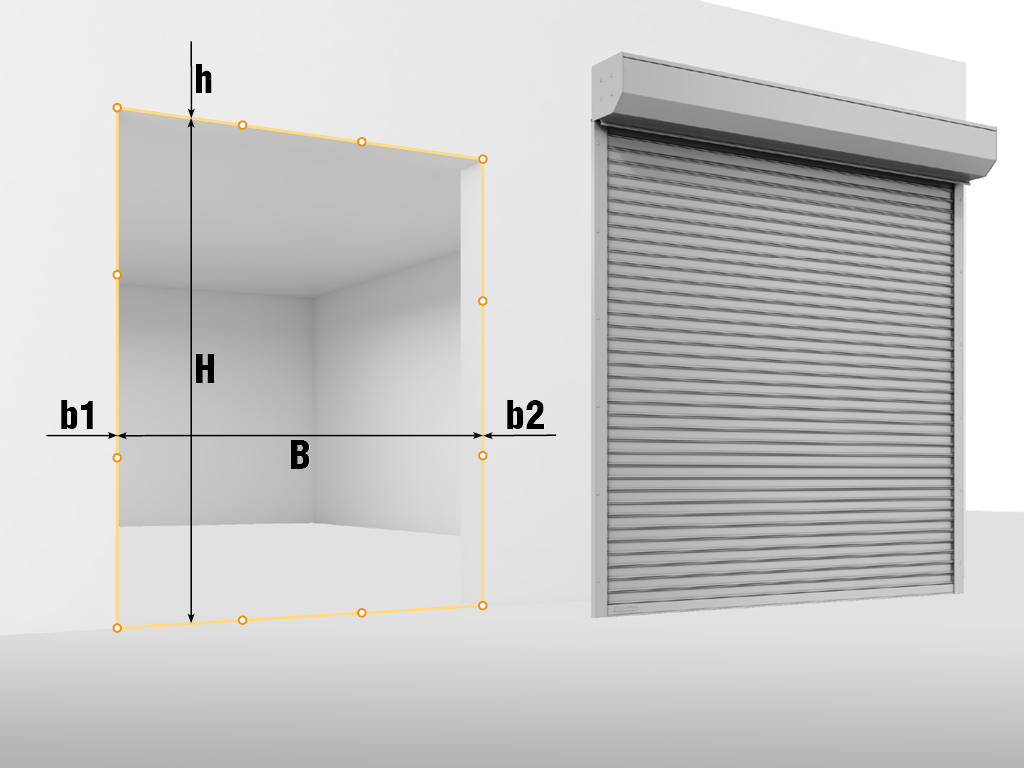

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.
    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  2. Подготовленный проем должен отвечать следующим требованиям: проем должен иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Взломостойкость стальных профилей

Паспорт «Рольворота»

Сертификат соответствия «Профили металлические роликовой прокатки»

Сертификат соответствия «Ворота роллетные из металлических профилей роликовой прокатки»

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
