Рольворота из решетчатого экструдированного профиля RHE78G с прозрачными вставками

Рольворота DoorHan RHE78G: Максимальная Видимость при Абсолютной Безопасности

В современном мире ритейла и коммерческой недвижимости граница между интерьером и экстерьером становится все более размытой. Витрина или входная группа должна быть не просто защищена, а превращена в круглосуточно работающий маркетинговый инструмент. Как обеспечить надежную защиту от проникновения, не скрывая при этом роскошную экспозицию бутика, новый автомобиль в салоне или интерьер ресторана? Ответ на этот сложный вопрос дают инновационные рольворота DoorHan RHE78G — уникальное сочетание мощи взломостойкого экструдированного профиля и кристальной прозрачности современных полимерных материалов.

Конструкция, меняющая правила игры

В основе ворот RHE78G лежит решетчатый профиль, изготовленный из прочнейшего экструдированного алюминия. В отличие от стандартных сплошных ламелей, этот профиль имеет структуру прочной решетки, что само по себе обеспечивает высокий уровень защиты от взлома. Но главная инновация заключается в заполнении этих ячеек. Каждое "окно" в решетке закрывается специальной вставкой из ударопрочного монолитного поликарбоната.

Этот материал, используемый в авиастроении и для создания защитных экранов, обладает феноменальными свойствами:

  • Оптическая прозрачность: Поликарбонатные вставки абсолютно прозрачны, как стекло, что обеспечивает идеальный, неискаженный обзор того, что находится за воротами. Ваша витрина остается на виду у потенциальных клиентов 24/7.
  • Невероятная ударопрочность: Разбить или повредить такую вставку практически невозможно. Поликарбонат в сотни раз прочнее стекла и выдерживает сильнейшие ударные нагрузки, защищая от вандализма и попыток силового проникновения.
  • Стойкость к УФ-излучению: Специальное покрытие защищает вставки от пожелтения и помутнения под воздействием солнечных лучей, сохраняя их первозданный вид на долгие годы.
  • Легкость: Несмотря на прочность, поликарбонат значительно легче стекла, что снижает общую массу полотна ворот и нагрузку на привод.

Вся конструкция, включая мощные алюминиевые перемычки и усиленные направляющие, соответствует высоким классам взломостойкости (Р3-Р4), создавая преграду, которую невозможно преодолеть без специального оборудования.

Где раскрываются все преимущества RHE78G?

Эти рольворота созданы для объектов, где эстетика, обзор и безопасность одинаково важны:

  • Торговые и торгово-развлекательные центры: Для оформления входов в бутики и магазины. Ворота RHE78G позволяют создать единое, "воздушное" пространство в галереях ТЦ даже при закрытых павильонах, что является современным стандартом дизайна.
  • Автосалоны: Чтобы демонстрировать автомобили в шоу-руме круглосуточно, привлекая внимание прохожих и подогревая интерес.
  • Элитные бутики и ювелирные магазины: Где необходимо сочетать высочайший уровень защиты с демонстрацией эксклюзивных товаров.
  • Рестораны и кафе: Для создания стильных и безопасных входных групп, которые не скрывают уютный интерьер.
  • Банки и офисы нового поколения: Где прозрачность и открытость являются частью корпоративной культуры, но безопасность остается приоритетом.

Умное и надежное управление

Учитывая размеры и вес конструкций, рольворота RHE78G всегда оснащаются мощными и надежными вальными электроприводами. Управление может осуществляться с помощью стационарного выключателя, пульта ДУ или быть интегрированным в общую систему контроля доступа и безопасности объекта. Системы фотоэлементов и чувствительной кромки гарантируют безопасную эксплуатацию, останавливая движение полотна при обнаружении препятствия.

DoorHan RHE78G — это не просто ворота. Это статусный элемент архитектуры, который говорит об открытости, современности и бескомпромиссном подходе к безопасности вашего бизнеса. Это инвестиция, которая работает одновременно на защиту, маркетинг и имидж.

Зона применения:
Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Преимущества
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются применением экструдированных профилей класса P3 и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и внутренний обзор
Решетчатая конструкция полотна из профилей (без плексигласовой вставки) обеспечивает циркуляцию воздуха и позволяет сохранить обзор помещения даже при закрытых роллетах, что особенно важно при использовании конструкции в торговых и выставочных павильонах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Энергосберегающие свойства
Использование профиля с вставкой из плексигласа позволяет поддерживать комфортный микроклимат помещения, защищая его от ветра, при этом оставляя обзор.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются применением экструдированных профилей класса P3 и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и внутренний обзор
Решетчатая конструкция полотна из профилей (без плексигласовой вставки) обеспечивает циркуляцию воздуха и позволяет сохранить обзор помещения даже при закрытых роллетах, что особенно важно при использовании конструкции в торговых и выставочных павильонах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Энергосберегающие свойства
Использование профиля с вставкой из плексигласа позволяет поддерживать комфортный микроклимат помещения, защищая его от ветра, при этом оставляя обзор.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
Дизайн
Экструдированные профили для рольворот
Цвета

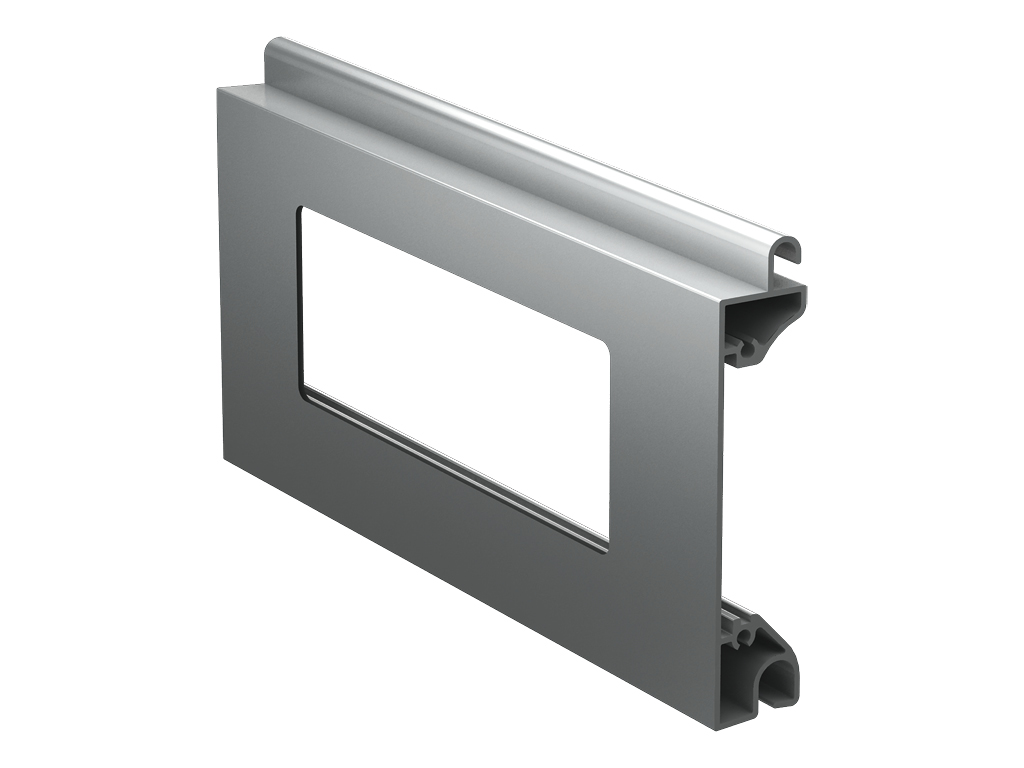

Профиль серии rhe78g
Профиль серии rhe78g
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Серебристый
Серебристый
Комплектация
Базовая комплектация
Дополнительная комплектация

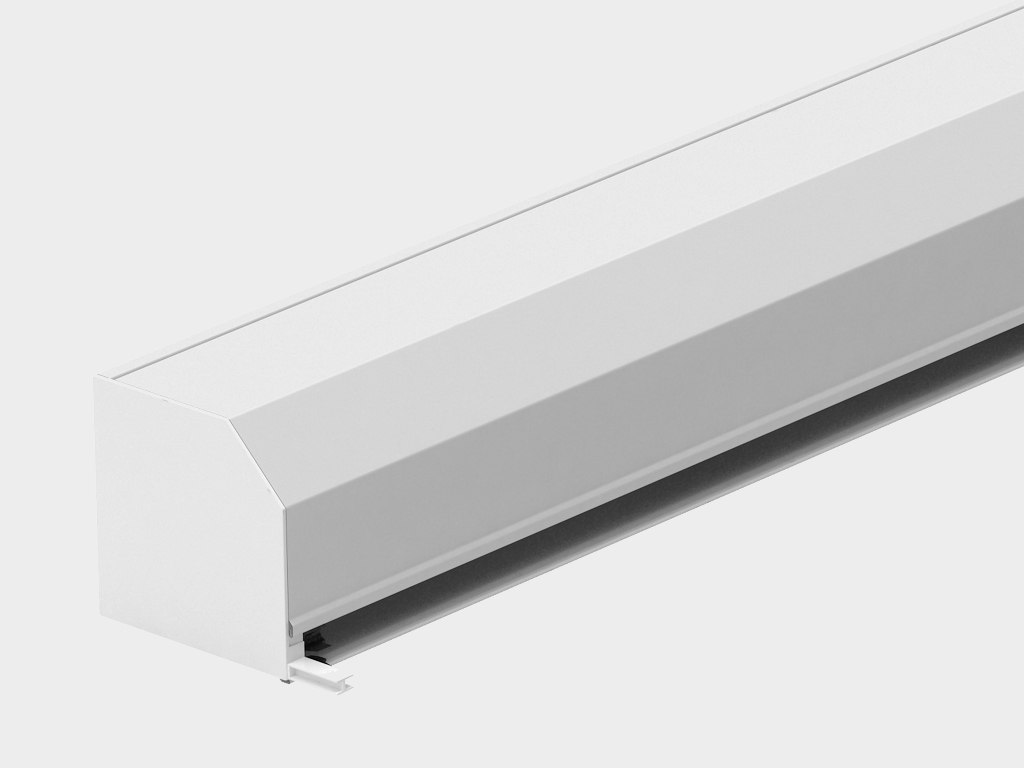

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

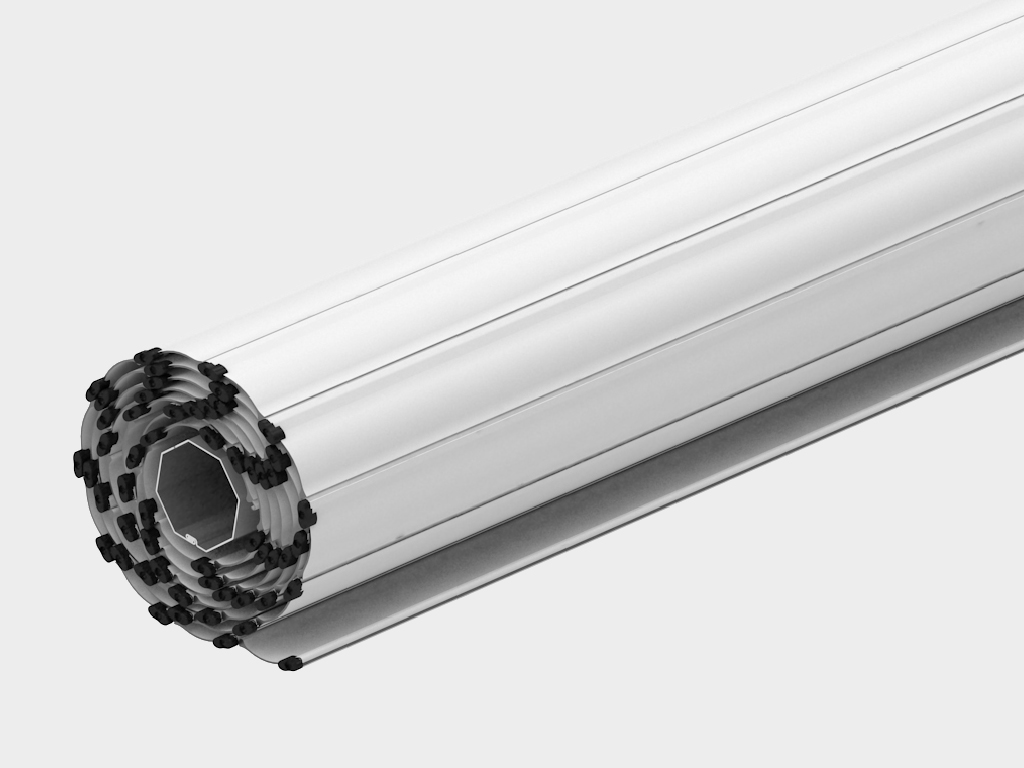

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

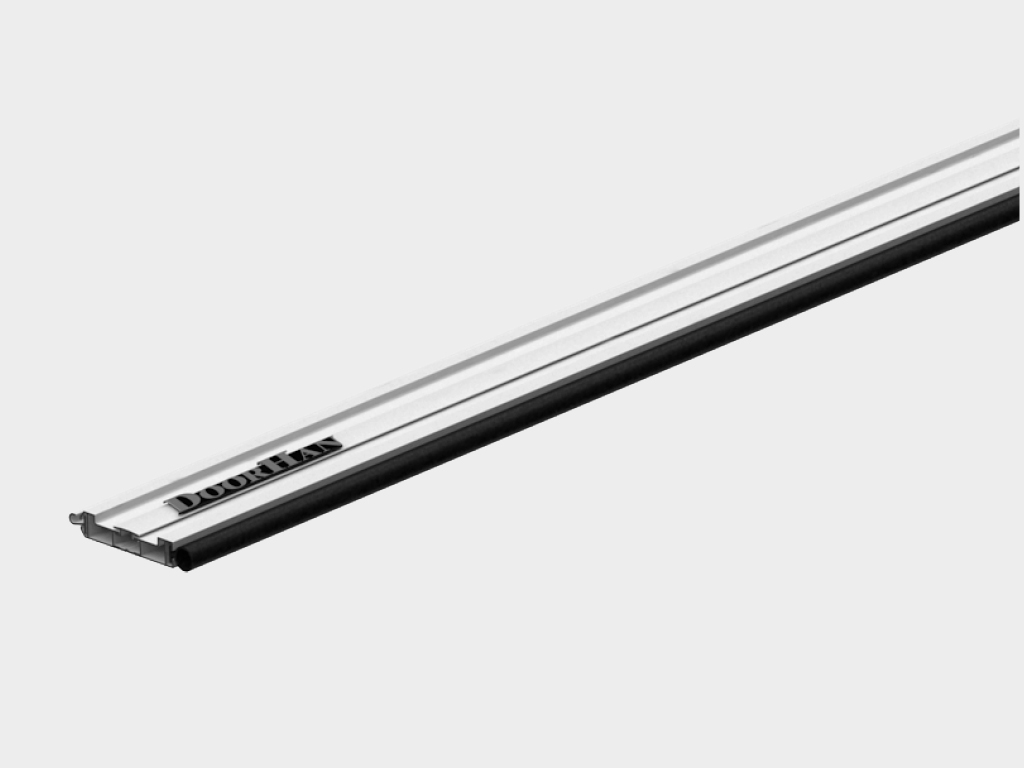

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

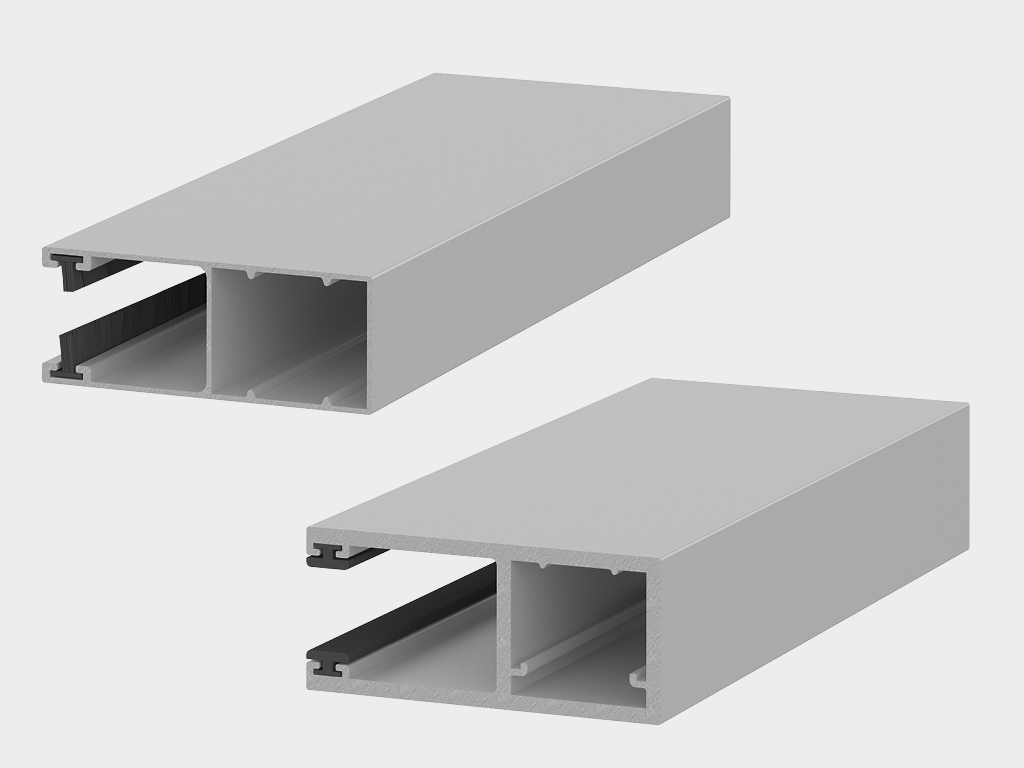

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

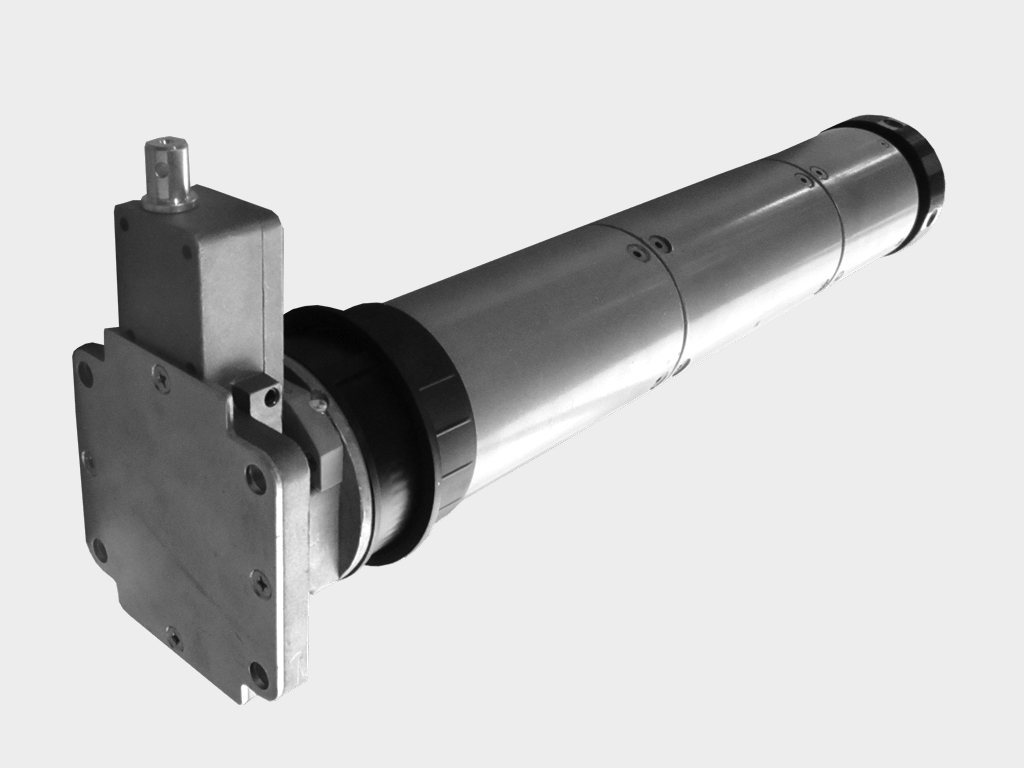

Внутривальный электропривод.

Внутривальный электропривод.

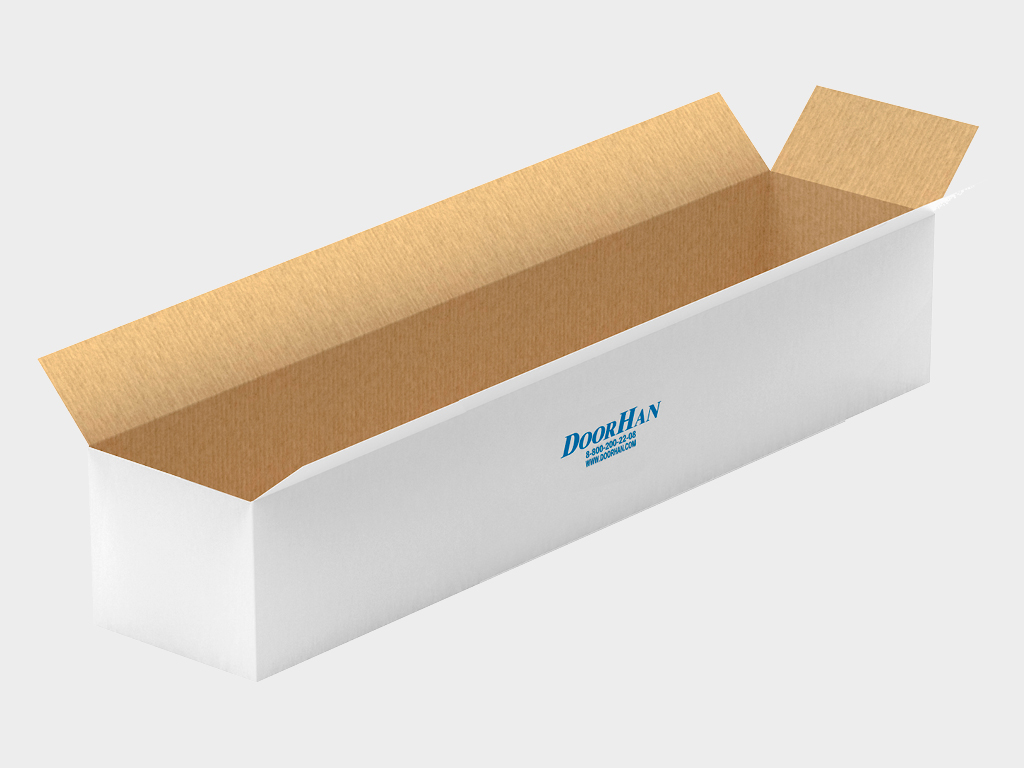

Коробка с комплектацией.

Коробка с комплектацией.

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

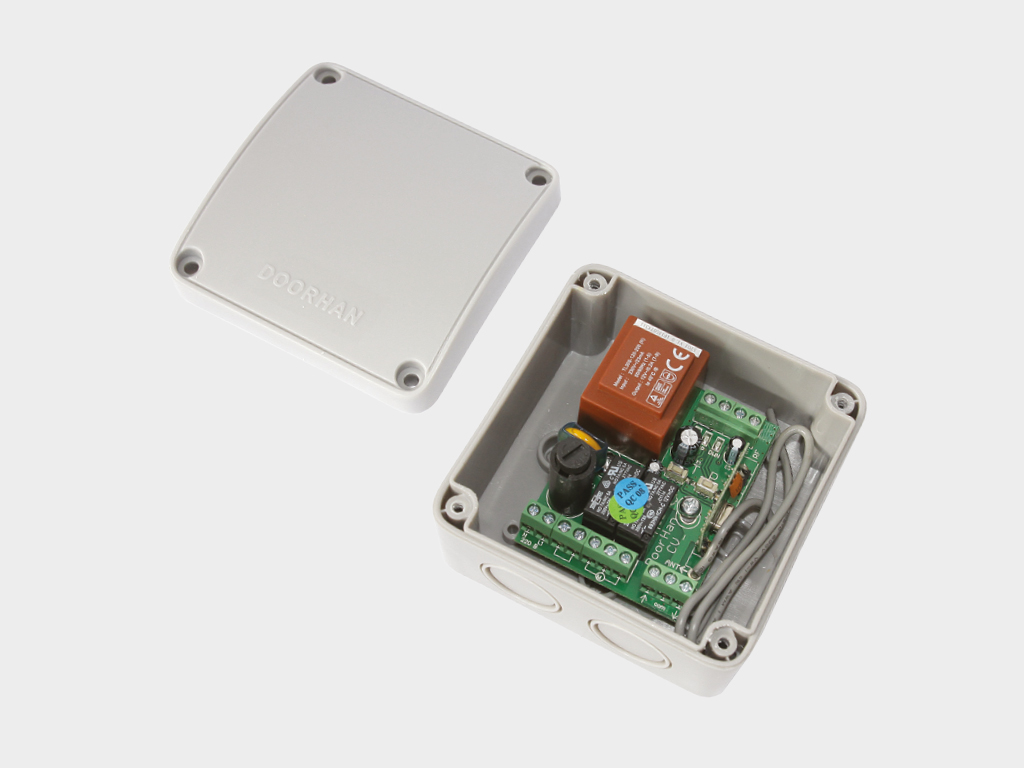

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

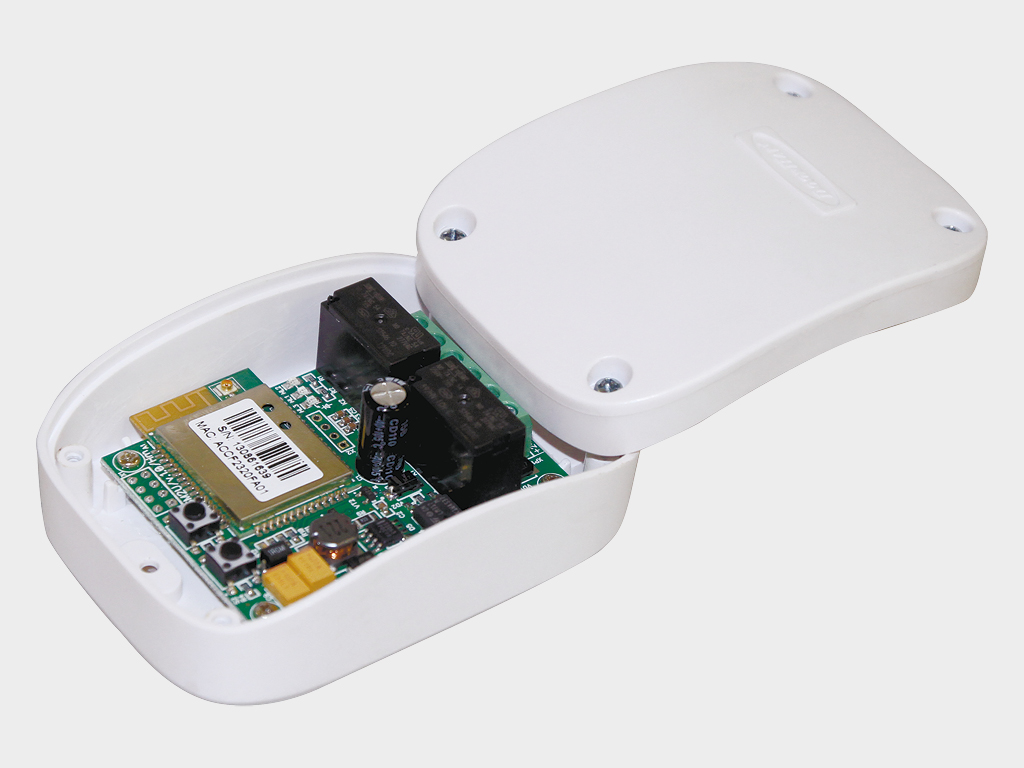

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

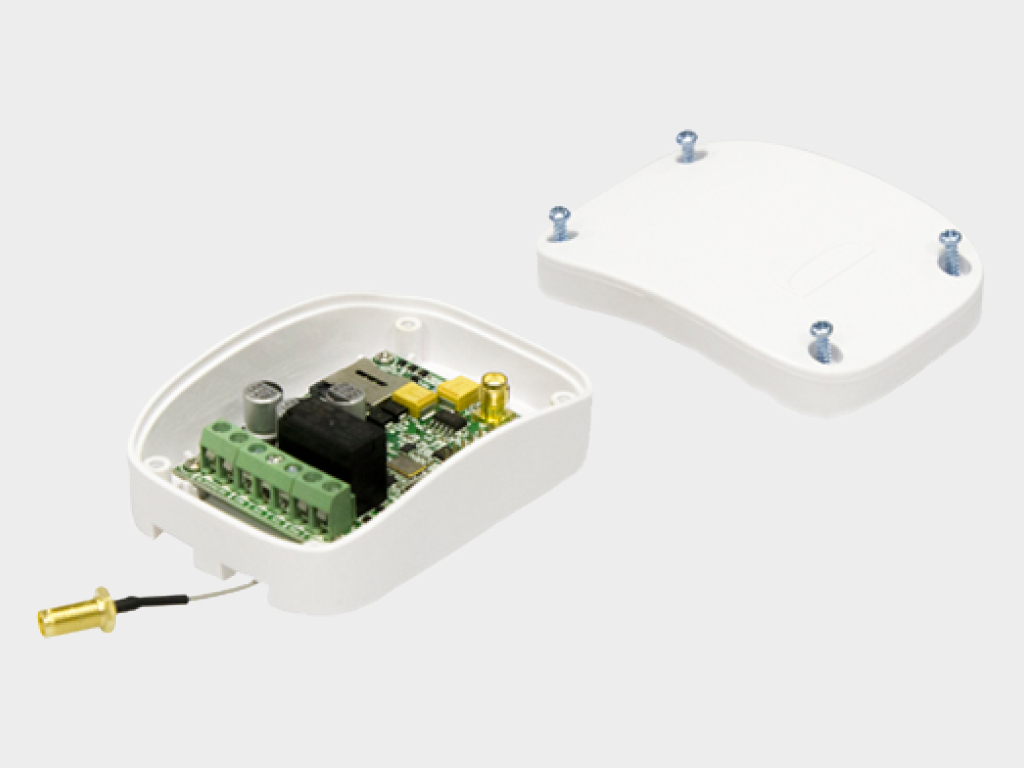

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

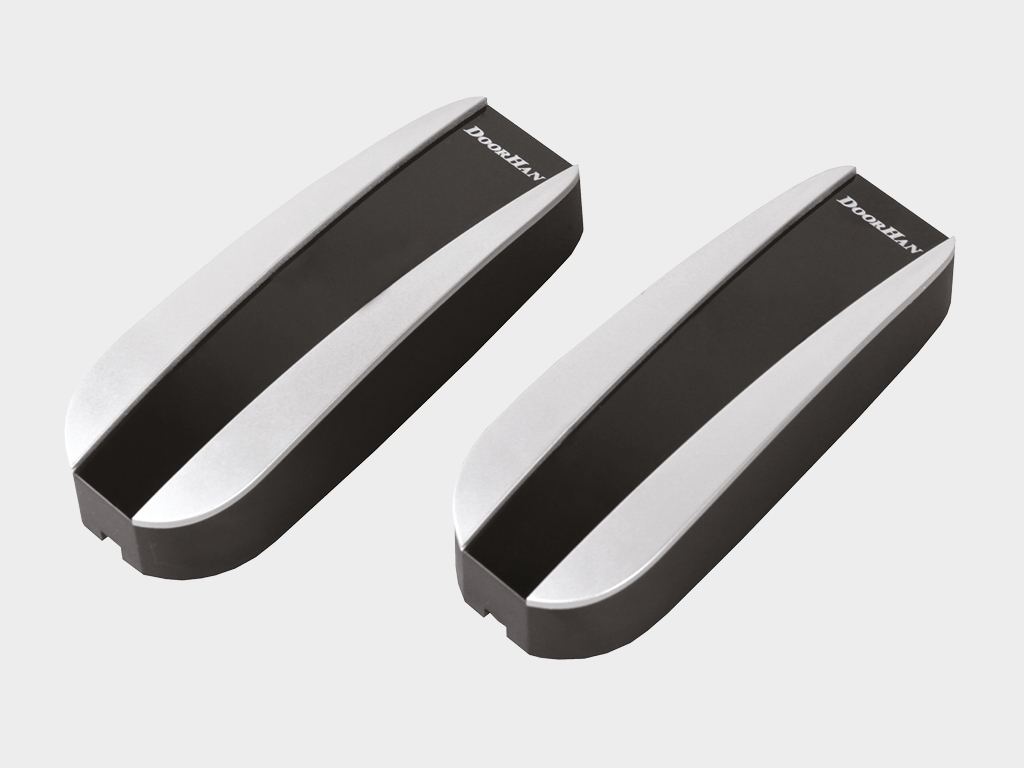

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про).

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про).

Техническое описание

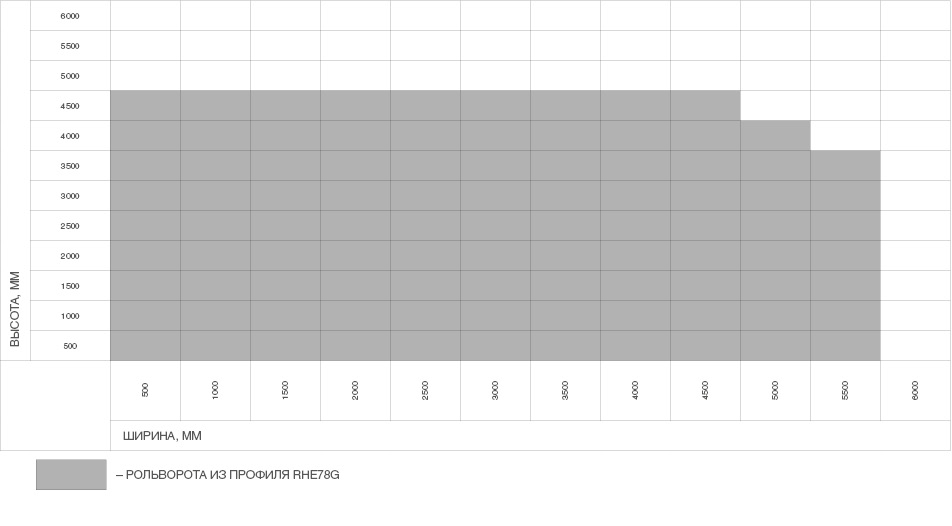

Таблица размеров
Размеры проема
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–4 500
Ширина проема, мм
1 000–5 500
Максимальная площадь полотна, м²
15
Притолока, мм
От 300 (накладной монтаж)
Пристенки, мм
От 83 (накладной монтаж)

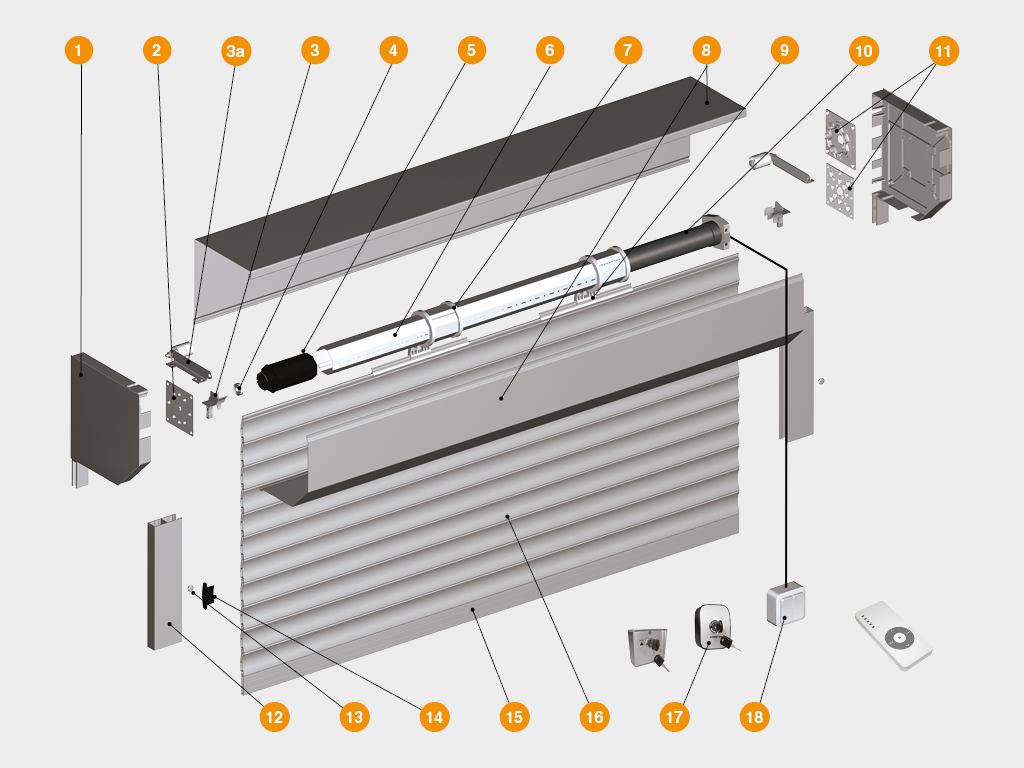

  1. Крышка боковая серий rk300, rsk300, rsk330, rk375
  2. Суппорт подшипника серии bs32
  3. 3a. Ролик направляющий серий ru77 (rv77)
  4. Подшипник серии bs32
  5. Капсула универсальная серии kpu102
  6. Вал октагональный серии rv102
  7. Короб защитный серий rb300, rsk330, rb375
  8. Профиль верхний серии rh30fm
  9. Электропривод внутривальный
  10. Пластина крепления привода серии bu100k
  11. Направляющий профиль серий rg83ms, rg90ms, rg100
  12. Заглушка серии pb14
  13. Замок боковой серии sle78
  14. Профиль концевой серий ra77em, ra77kn
  15. Профиль (полотно) серии rhe78g
  16. Выключатель с ключом серий swm, swk
  17. Выключатель клавишный серий swb, swh
Параметр Значение Примечание
Профиль экструдированный решетчатый серии rhe78g
Материал Алюминий
Вес профиля, кг/(п/м) 0,571
Вес профиля, кг/м² 7,42
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 15

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.
Высота, мм 300–375
Ширина, мм 300–375
Длина, мм 1 000–6 000
Дополнительное описание печать

Возможно комбинирование полотна из решетчатого профиля серии rhe78g и пенозаполненного rh77m.

Установка
Способы монтажа
Подготовка строительного объекта

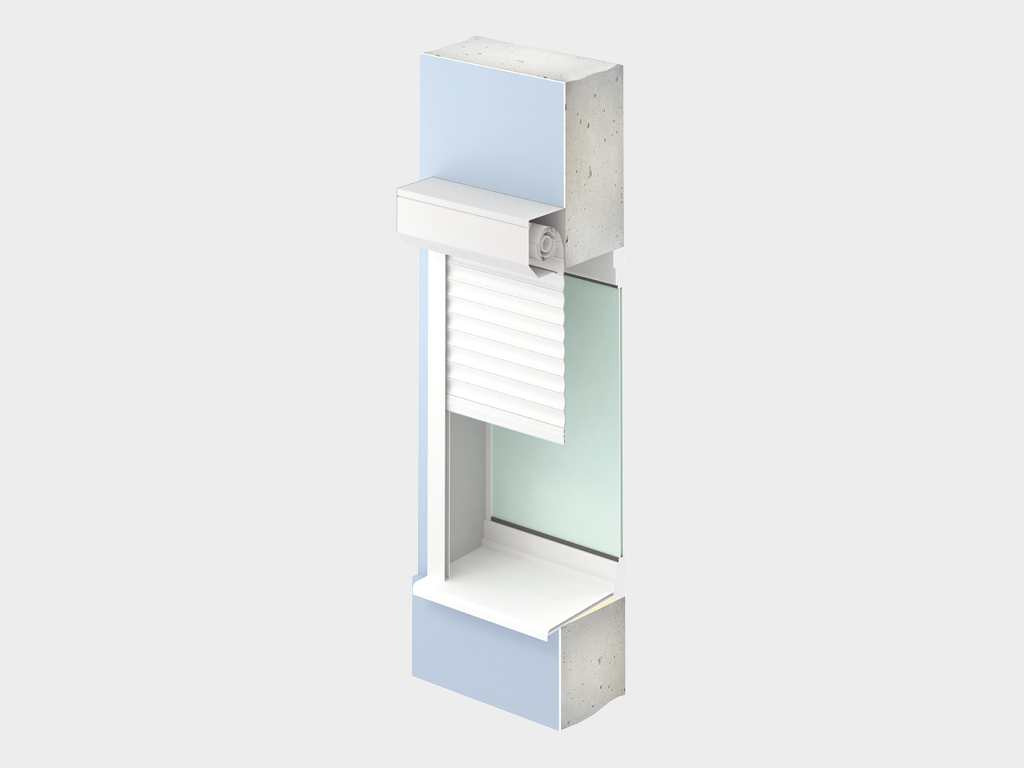

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

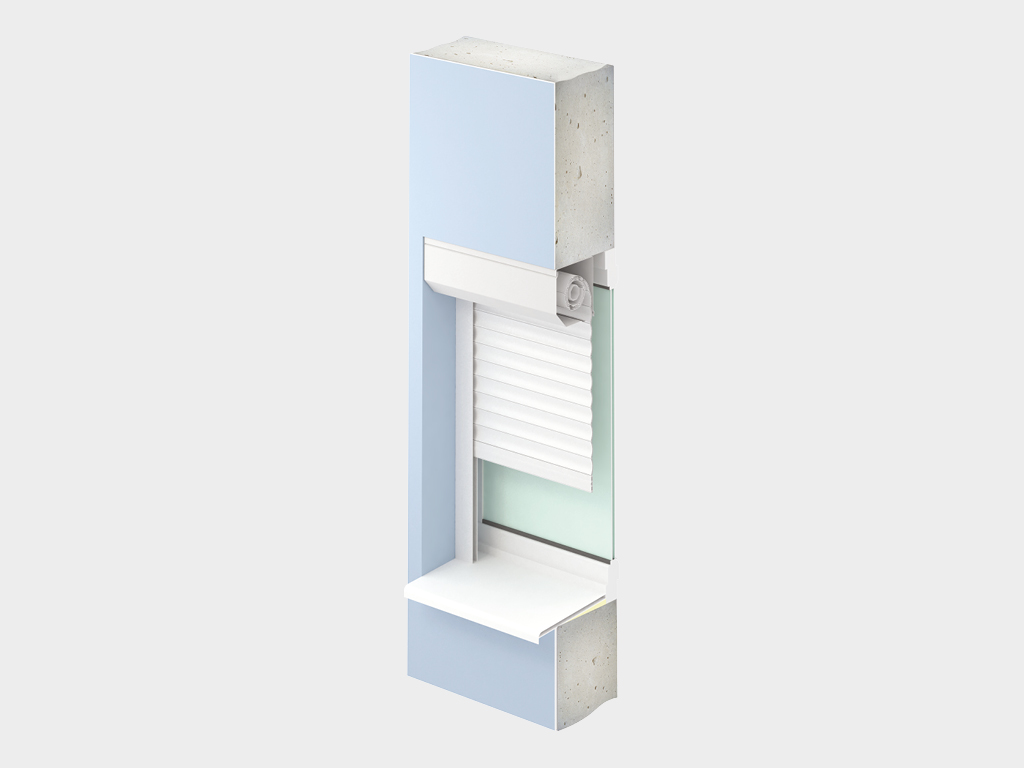

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

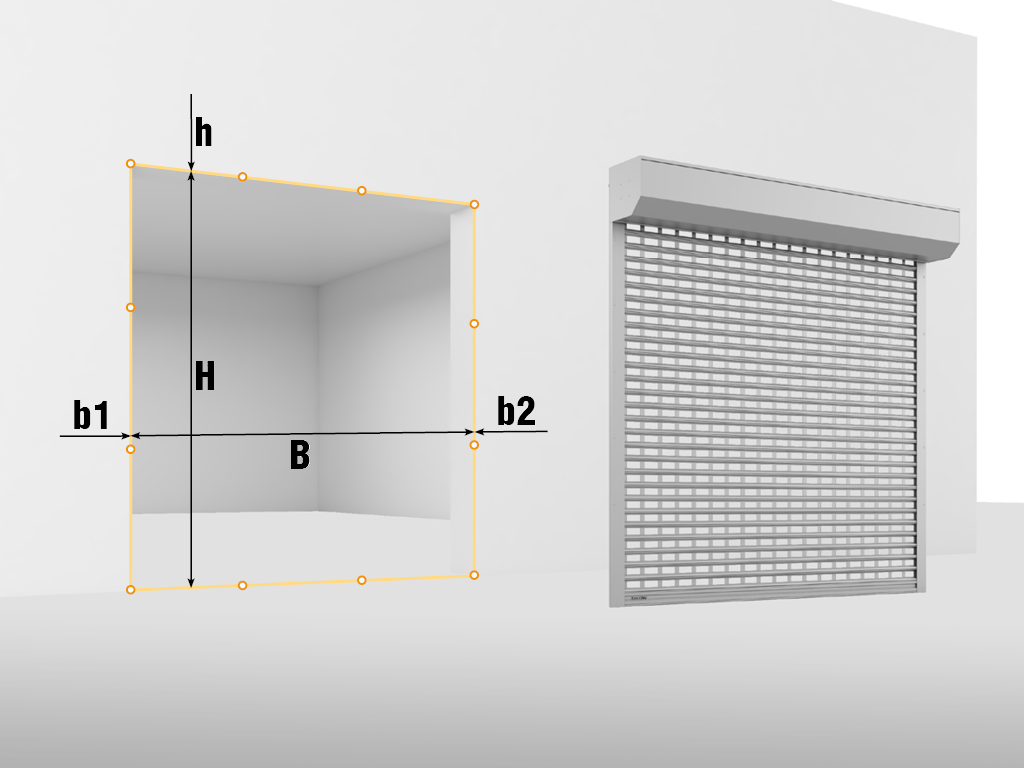

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.

    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольворота»

Сборочный чертеж на рольворота из экструдированного профиля серии rhe78g

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Экструдированные профили для рольворот
Профиль серии rhe78g
Профиль серии rhe78g
Цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Серебристый
Серебристый
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Внутривальный электропривод.

Внутривальный электропривод.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про).

Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про).

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–4 500
Ширина проема, мм
1 000–5 500
Максимальная площадь полотна, м²
15
Притолока, мм
От 300 (накладной монтаж)
Пристенки, мм
От 83 (накладной монтаж)
Конструкция
  1. Крышка боковая серий rk300, rsk300, rsk330, rk375
  2. Суппорт подшипника серии bs32
  3. 3a. Ролик направляющий серий ru77 (rv77)
  4. Подшипник серии bs32
  5. Капсула универсальная серии kpu102
  6. Вал октагональный серии rv102
  7. Короб защитный серий rb300, rsk330, rb375
  8. Профиль верхний серии rh30fm
  9. Электропривод внутривальный
  10. Пластина крепления привода серии bu100k
  11. Направляющий профиль серий rg83ms, rg90ms, rg100
  12. Заглушка серии pb14
  13. Замок боковой серии sle78
  14. Профиль концевой серий ra77em, ra77kn
  15. Профиль (полотно) серии rhe78g
  16. Выключатель с ключом серий swm, swk
  17. Выключатель клавишный серий swb, swh
Технические характеристики
Параметр Значение Примечание
Профиль экструдированный решетчатый серии rhe78g
Материал Алюминий
Вес профиля, кг/(п/м) 0,571
Вес профиля, кг/м² 7,42
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 15
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.
Высота, мм 300–375
Ширина, мм 300–375
Длина, мм 1 000–6 000
Дополнительное описание

Возможно комбинирование полотна из решетчатого профиля серии rhe78g и пенозаполненного rh77m.

Установка
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Подготовка строительного объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.

    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен и рольворот

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольворота»

Чертежи

Сборочный чертеж на рольворота из экструдированного профиля серии rhe78g

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
