Рольставни витринные (взломоустойчивые) из стального профиля RHS52

Стальные Рольставни DoorHan RHS52: Абсолютная Прочность Там, Где Нет Места Компромиссам

В иерархии защитных конструкций сталь всегда занимала высшую ступень. Когда речь заходит о защите объектов с максимальным уровнем риска, где требуется не просто надежная, а практически непробиваемая преграда, на смену алюминиевым системам приходят стальные рольставни. Модель DoorHan RHS52 из оцинкованного стального профиля — это воплощение абсолютной прочности и долговечности, созданное для самых суровых условий эксплуатации и высочайших требований к безопасности.

Сталь против Алюминия: Ключевые Отличия

Хотя экструдированный алюминий обеспечивает очень высокий уровень защиты, сталь обладает рядом фундаментальных преимуществ, которые делают ее незаменимой в определенных ситуациях:

  1. Максимальная механическая прочность: Сталь по своей природе значительно прочнее и тверже алюминия. Полотно из стального профиля RHS52 способно выдерживать экстремальные ударные и силовые нагрузки. Попытки проломить или деформировать его потребуют применения не просто ручного, а тяжелого электроинструмента и значительного времени.
  2. Высочайший класс взломостойкости: Стальные роллеты традиционно сертифицируются по самым высоким классам защиты (вплоть до Р5-Р7 в зависимости от комплектации). Это делает их предпочтительным выбором для объектов, подлежащих обязательному оснащению сертифицированными защитными конструкциями (например, оружейные комнаты, кассовые узлы банков).
  3. Антивандальное исполнение: Стальная поверхность крайне устойчива к царапинам, порезам и другим видам вандальных действий. Это идеальное решение для мест с высокой проходимостью и повышенным риском умышленной порчи имущества, таких как рынки, уличные павильоны, складские комплексы.

Конструктивные особенности и надежность RHS52

Профиль RHS52 изготавливается из высококачественной оцинкованной стали, что обеспечивает ему надежную защиту от коррозии даже при повреждении верхнего декоративного слоя. Конструкция таких рольставен всегда усилена: используются более мощные и толстостенные направляющие шины, надежные замковые системы и, как правило, вальные электроприводы, рассчитанные на большой вес стального полотна. Вес конструкции сам по себе является дополнительным фактором защиты — поднять такое полотно вручную без работающего привода невозможно.

Сферы применения: Где Необходима Стальная Защита?

Рольставни DoorHan RHS52 — это не массовый продукт для каждой витрины, а специализированное решение для объектов с особыми требованиями:

  • Складские и логистические комплексы: Защита ворот, доков и больших проемов, где хранятся дорогостоящие товары.
  • Промышленные предприятия и цеха: Изоляция производственных зон, защита оборудования.
  • Рынки и уличные торговые ряды: Где необходима максимальная антивандальная защита павильонов.
  • Гаражные комплексы и СТО: Для защиты въездных групп и боксов.
  • Объекты с повышенными требованиями безопасности: Оружейные магазины, кассовые узлы, хранилища.

Несмотря на свою утилитарность, стальные рольставни RHS52 могут иметь вполне эстетичный вид. Они окрашиваются в стандартные цвета по каталогу RAL, что позволяет им вписаться в общую стилистику промышленных и коммерческих зданий.

Выбор стальных рольставен DoorHan RHS52 — это рациональное и взвешенное решение, когда уровень потенциальной угрозы высок, а цена возможного ущерба несоизмерима со стоимостью защитных конструкций. Это выбор в пользу максимальной, абсолютной и бескомпромиссной безопасности вашего имущества.

Зона применения:
Коммерческие здания
Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Объекты общественного назначения
Улучшение безопасности и приватности в школах, больницах и гостиницах, контроль над освещенностью, а также использование в качестве декоративного элемента дизайна зданий.
Преимущества
Взломостойкая конструкция
Повышенные прочностные характеристики роллет обеспечиваются применением профилей (класса P4) из холоднокатаной оцинкованной стали толщиной 0,7 мм и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Постоянное расширение цветовой палитры роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Возможность выбора способа управления
Для большего удобства пользования роллетами производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Взломостойкая конструкция
Повышенные прочностные характеристики роллет обеспечиваются применением профилей (класса P4) из холоднокатаной оцинкованной стали толщиной 0,7 мм и усиленных направляющих, надежно удерживающих полотно при сильных ветровых или ударных нагрузках.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Постоянное расширение цветовой палитры роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Возможность выбора способа управления
Для большего удобства пользования роллетами производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Дизайн
Профиль стальной для оконных проемов и витрин
Основные цвета

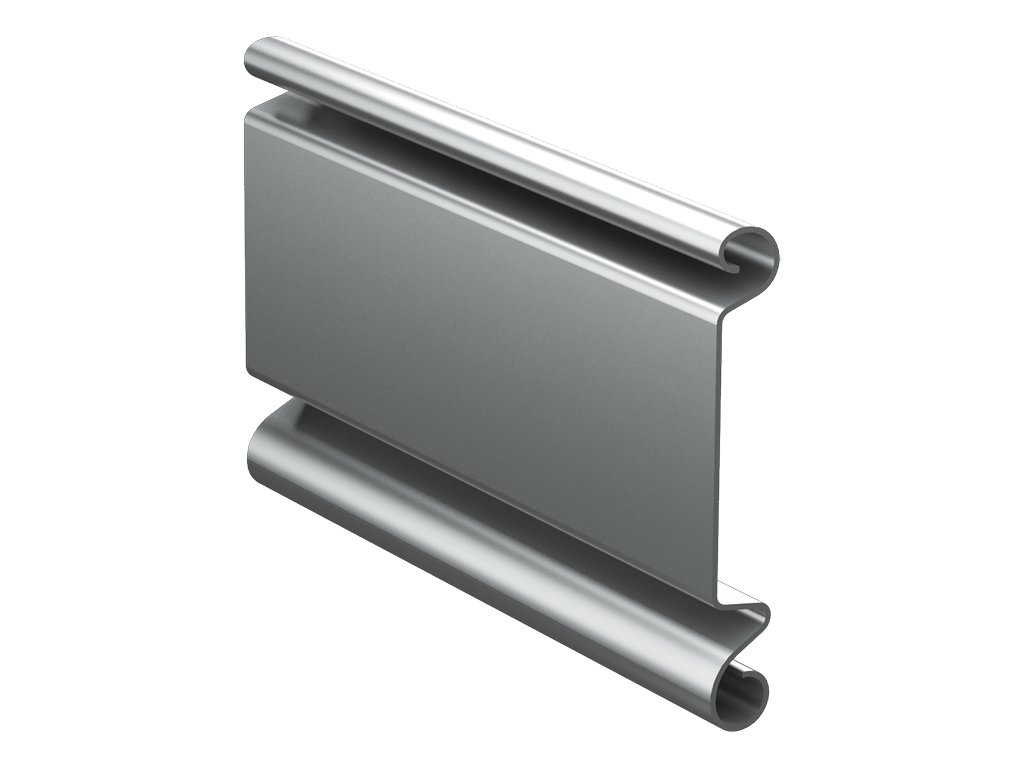

Профиль серии rhs52
Профиль серии rhs52
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Неокрашенный (оцинкованный)
Неокрашенный (оцинкованный)
Комплектация
Базовая комплектация
Дополнительная комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический электропривод.

Ручной или автоматический электропривод.

Коробка с комплектацией.

Коробка с комплектацией.

Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серий gc2/gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 – для управления четырьмя приводами.

Блок группового управления серий gc2/gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 – для управления четырьмя приводами.

Блок серий roll1/roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серий roll1/roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии t5 для управления пятью роллетами.

Пульт серии t5 для управления пятью роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание

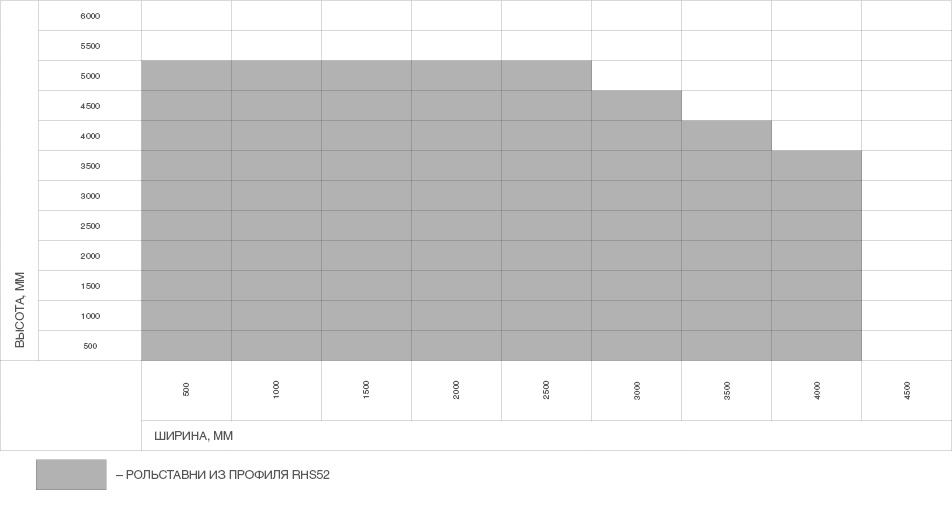

Таблица размеров

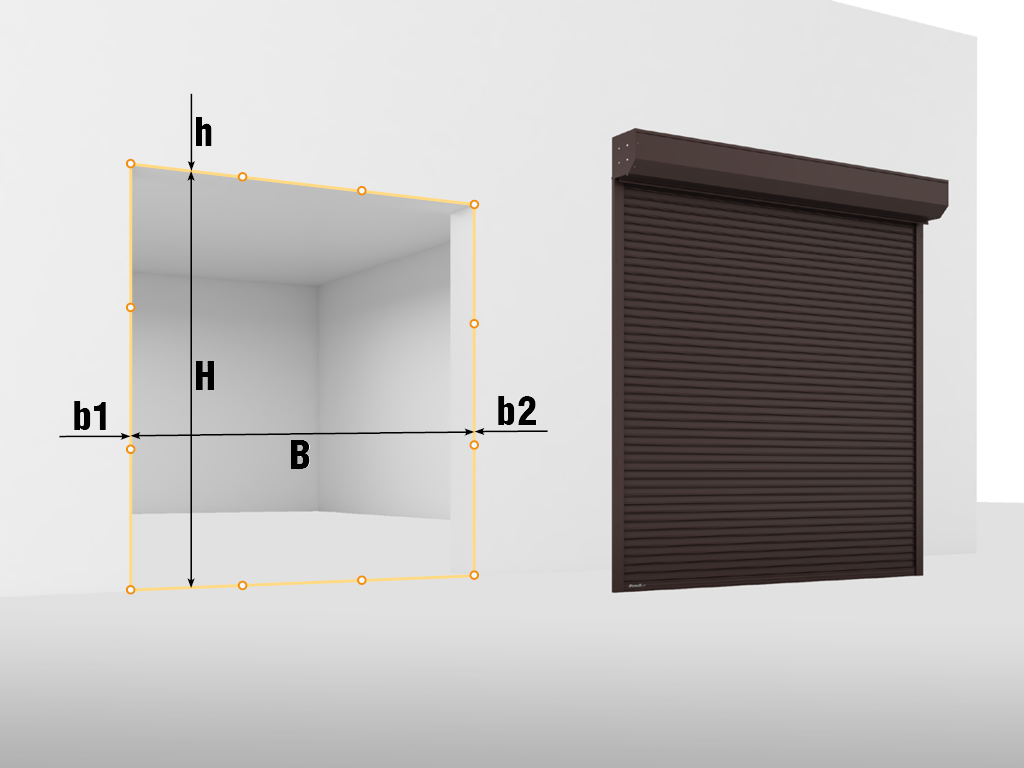

Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
500–5 000
Ширина проема, мм
500–4 000
Максимальная площадь полотна, м²
14
Притолока, мм
От 165 (накладной монтаж)
Пристенки, мм
От 65 (накладной монтаж)
  1. Крышка боковая серий rk165, rk180, rk205, rk250, rsk300
  2. Суппорт подшипника серий bs100, bs42
  3. Направляющее устройство серии ru65
  4. 3a. Ролик направляющий серии ru77
  5. Подшипник серий br28, br42
  6. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
  7. Вал октагональный серий rv60, rv70, rv102
  8. Кольцо ригельное серий rd60, rd70
  9. Короб защитный серий rbn165, rbn180, rbn205, rbn250, rbn300
  10. Пружина тяговая серии rs160
  11. Электропривод внутривальный
  12. Пластина крепления привода серии bu100k
  13. Направляющий профиль серий rg65bs, rg70bs
  14. Заглушка серии pb14
  15. Замок боковой серии sl52
  16. Профиль концевой серии ra50em
  17. Профиль (полотно) серии rhs52
  18. Выключатель с ключом серий swm, swk
  19. Выключатель клавишный серий swb, swh

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Параметр Значение Примечание
Профиль стальной rhs52
Материал Оцинкованная сталь толщиной 0,6 мм
Вес профиля, кг/(п/м) 0,51
Вес профиля, кг/м² 9,8
Количество ламелей на 1 м высоты полотна, шт. 19
Максимальная ширина полотна, м 4
Максимальная площадь полотна, м² 14

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерна DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Для открывания рольставен не прилагайте усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм 165–300
Высота, мм 165–300
Длина, мм 500–6 000
Дополнительное описание печать

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий rh77 и rhe84.

Установка
Способы монтажа
Подготовка строительного объекта
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Взломостойкость стальных профилей»

Сертификат соответствия «Профили металлические роликовой прокатки»

Паспорт «Рольставни»

Чертеж на рольставни из стального профиля серии rhs52

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Профиль стальной для оконных проемов и витрин
Профиль серии rhs52
Профиль серии rhs52
Основные цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Неокрашенный (оцинкованный)
Неокрашенный (оцинкованный)
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический электропривод.

Ручной или автоматический электропривод.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Выключатель клавишный серии swb.

Выключатель клавишный серии swb.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серий gc2/gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 – для управления четырьмя приводами.

Блок группового управления серий gc2/gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 – для управления четырьмя приводами.

Блок серий roll1/roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серий roll1/roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

Вайфай-модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии t5 для управления пятью роллетами.

Пульт серии t5 для управления пятью роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro-black (трансмиттер 4-про-черный) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
500–5 000
Ширина проема, мм
500–4 000
Максимальная площадь полотна, м²
14
Притолока, мм
От 165 (накладной монтаж)
Пристенки, мм
От 65 (накладной монтаж)
Конструкция
  1. Крышка боковая серий rk165, rk180, rk205, rk250, rsk300
  2. Суппорт подшипника серий bs100, bs42
  3. Направляющее устройство серии ru65
  4. 3a. Ролик направляющий серии ru77
  5. Подшипник серий br28, br42
  6. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
  7. Вал октагональный серий rv60, rv70, rv102
  8. Кольцо ригельное серий rd60, rd70
  9. Короб защитный серий rbn165, rbn180, rbn205, rbn250, rbn300
  10. Пружина тяговая серии rs160
  11. Электропривод внутривальный
  12. Пластина крепления привода серии bu100k
  13. Направляющий профиль серий rg65bs, rg70bs
  14. Заглушка серии pb14
  15. Замок боковой серии sl52
  16. Профиль концевой серии ra50em
  17. Профиль (полотно) серии rhs52
  18. Выключатель с ключом серий swm, swk
  19. Выключатель клавишный серий swb, swh
Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Технические характеристики
Параметр Значение Примечание
Профиль стальной rhs52
Материал Оцинкованная сталь толщиной 0,6 мм
Вес профиля, кг/(п/м) 0,51
Вес профиля, кг/м² 9,8
Количество ламелей на 1 м высоты полотна, шт. 19
Максимальная ширина полотна, м 4
Максимальная площадь полотна, м² 14
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерна DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Для открывания рольставен не прилагайте усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм 165–300
Высота, мм 165–300
Длина, мм 500–6 000
Дополнительное описание

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий rh77 и rhe84.

Установка
Способы монтажа
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Подготовка строительного объекта
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Взломостойкость стальных профилей»

Сертификат соответствия «Профили металлические роликовой прокатки»

Паспорт «Рольставни»

Чертежи

Чертеж на рольставни из стального профиля серии rhs52

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
