Рольставни PREMIUM для оконных проемов (взломоустойчивые) из экструдированного профиля RHE45

Рольставни «Премиум» DoorHan RHE45: Статус, Эстетика и Безопасность Высшего Класса

В мире, где каждая деталь экстерьера здания формирует его имидж, а безопасность является не привилегией, а базовой необходимостью, появляются продукты, способные удовлетворить самые взыскательные требования. Рольставни «Премиум» класса DoorHan RHE45 из взломостойкого экструдированного профиля – это именно такое решение. Они созданы для тех, кто не приемлет компромиссов между надежностью, функциональностью и безупречным стилем, стремясь подчеркнуть статус и архитектурную ценность своей недвижимости.

Что отличает рольставни RHE45 «Премиум» от стандартных решений?

В основе премиальной серии RHE45 лежит тот же мощный экструдированный алюминиевый профиль, что и в проверенных временем взломостойких моделях. Он изготавливается методом экструзии, что обеспечивает монолитную структуру, толстые стенки и внутренние ребра жесткости, гарантируя высочайший класс защиты от взлома (Р3-Р5). Однако дьявол, как известно, кроется в деталях, и именно эти детали возводят RHE45 в ранг «Премиум»:

  1. Эксклюзивные виды покрытий: Главное визуальное отличие – это качество и разнообразие отделки. Помимо стандартной окраски по палитре RAL, премиум-серия предлагает эксклюзивные цвета и, что особенно важно, высококачественную имитацию натуральных материалов. Рольставни с покрытием «под дерево» (например, золотой дуб, вишня) с поразительной точностью повторяют текстуру и оттенок древесины, позволяя гармонично вписать их в фасады загородных вилл, срубов или зданий в классическом стиле.
  2. Повышенное внимание к качеству компонентов: В премиальной серии используются отборные комплектующие. Это касается не только самого профиля, но и направляющих шин, короба, систем управления. Результат – более тихая и плавная работа, увеличенный ресурс эксплуатации и ощущение добротности при каждом использовании.
  3. Совершенство в каждой детали: От качества окраски до точности подгонки всех элементов – каждый аспект производства находится под строжайшим контролем. Отсутствие малейших дефектов, равномерность покрытия и идеальная геометрия конструкции создают целостный образ продукта высшего класса.

Непревзойденная защита как основа

Несмотря на акцент на эстетике, основная функция рольставен RHE45 – это защита. Мощный экструдированный профиль в сочетании с усиленными направляющими шинами и надежными ригельными замками создает практически непреодолимый барьер для злоумышленников. Эта система способна противостоять серьезным механическим и ударным нагрузкам, защищая ваше имущество не только от воров, но и от актов вандализма. Выбирая RHE45, вы получаете спокойствие, зная, что ваш дом или офис находится под самой надежной защитой, доступной на рынке.

Интеграция с современными технологиями

Статус премиального продукта подразумевает максимальный комфорт в эксплуатации. Рольставни DoorHan RHE45 идеально подходят для автоматизации. Оснащение электроприводом с дистанционным управлением позволяет открывать и закрывать роллеты одним нажатием кнопки на пульте или смартфоне. Более того, их можно легко интегрировать в систему «Умный дом». Это открывает безграничные возможности для создания сценариев:

  • Автоматическое закрытие всех рольставен при постановке дома на охрану.
  • Открытие на рассвете и закрытие на закате по астрономическому таймеру.
  • Имитация присутствия хозяев во время отпуска путем периодического открытия и закрытия роллет.

Для кого созданы премиальные рольставни RHE45?

Эта серия предназначена для самых требовательных клиентов и престижных объектов:

  • Элитная жилая недвижимость: Роскошные особняки, виллы, пентхаусы, где рольставни должны не только защищать, но и служить украшением фасада, гармонируя с дорогими отделочными материалами.
  • Представительские офисы и штаб-квартиры компаний: Где внешний вид здания является визитной карточкой бизнеса и должен отражать его успешность и солидность.
  • Пятизвездочные отели и бутики: Для которых важен каждый элемент, формирующий эксклюзивную и безопасную атмосферу для клиентов.
  • Архитектурные проекты: Где дизайнерские решения требуют нестандартных цветовых и текстурных решений без ущерба для безопасности.

Рольставни «Премиум» DoorHan RHE45 – это больше, чем защита. Это заявление о статусе, инвестиция в эстетику и рыночную стоимость недвижимости. Это выбор тех, кто ценит совершенство в каждой детали и доверяет только лучшим технологиям для обеспечения безопасности и комфорта.

Зона применения:
Частные дома и квартиры
Обеспечение безопасности, улучшение тепло- и шумоизоляции, повышение комфорта.
Преимущества
Премиальные дизайнерские решения
Всегда актуальные рольставни, выполненные в классической расцветке «под дерево», станут украшением любого здания независимо от архитектурного стиля.
Взломостойкая конструкция
Высокие показатели взломостойкости рольставен обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по новой технологии сублимации, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Энергосберегающие свойства
Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Премиальные дизайнерские решения
Всегда актуальные рольставни, выполненные в классической расцветке «под дерево», станут украшением любого здания независимо от архитектурного стиля.
Взломостойкая конструкция
Высокие показатели взломостойкости рольставен обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по новой технологии сублимации, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Энергосберегающие свойства
Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.
Возможность выбора способа управления
Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Дизайн
Экструдированные профили для оконных рольставен
Цвета

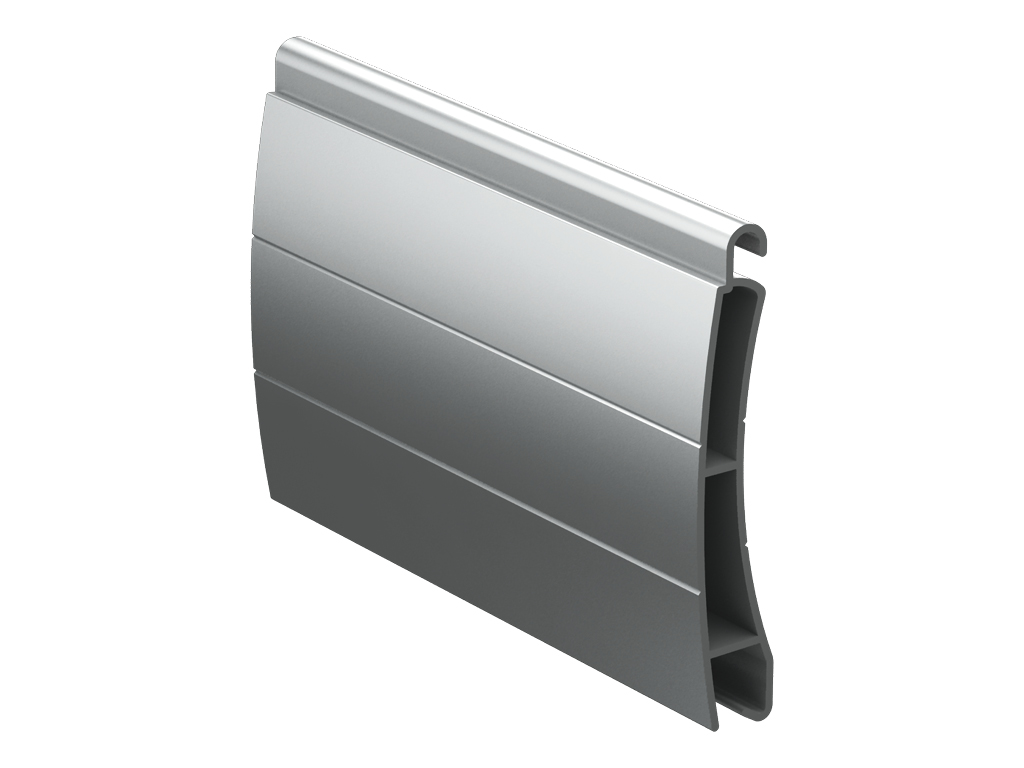

Профиль серии rhe45
Профиль серии rhe45
Золотой дуб
Золотой дуб
Темный дуб
Темный дуб
Комплектация
Базовая комплектация
Дополнительная комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Ручной или автоматический привод.

Коробка с комплектацией.

Коробка с комплектацией.

Двухпозиционный клавишный выключатель серии swb для управления приводом в обе стороны движения.

Двухпозиционный клавишный выключатель серии swb для управления приводом в обе стороны движения.

Ключ-кнопка серии swb для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swb для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

Вайфай модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии t5 для управления пятью роллетами.

Пульт серии t5 для управления пятью роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание

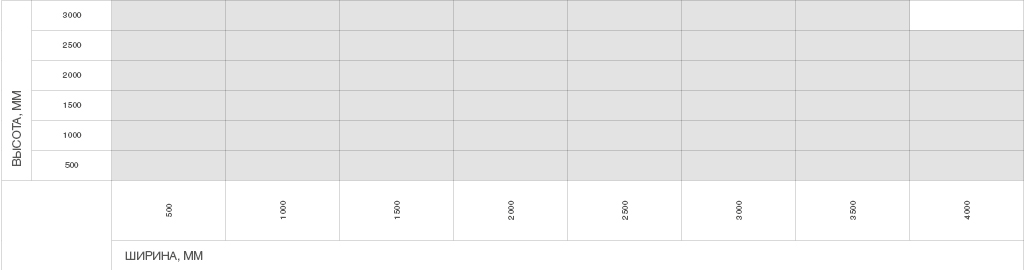

Таблица размеров

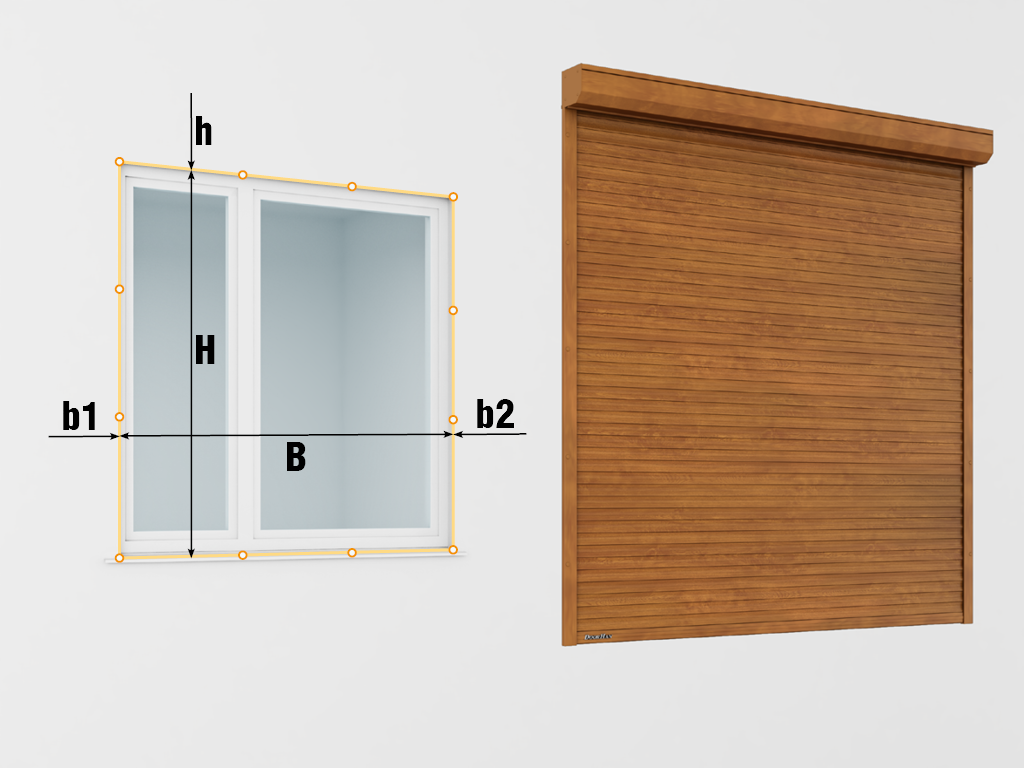

Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
500–3 000
Ширина проема, мм
500–3 000
Максимальная площадь полотна, м²
9
Притолока, мм
От 165 (накладной монтаж)
Пристенки, мм
От 53 (накладной монтаж)
  1. Крышка боковая серий rk165, rk180, rk205
  2. Суппорт подшипника серий bs100, bs42
  3. Направляющее устройство серии RU45
  4. Подшипник серий br28, br42
  5. Капсула универсальная серий kp40, kp60, kpu60, kpu70
  6. Вал октагональный серий rv40, rv60-1, rv60, rv70
  7. Кольцо ригельное серий rd40, rd60, rd70
  8. Короб защитный серий rd165, rd180, rd205
  9. Замок автоматический серий rm2, rm3
  10. Электропривод внутривальный
  11. Пластина крепления привода серии bu100k
  12. Направляющий профиль серий rg53ms, rh62bs
  13. Заглушка серии pb14
  14. Замок боковой серии sle45
  15. Профиль концевой серий ra45en, ra45kn
  16. Профиль (полотно) серии rhe45
  17. Выключатель с ключом серий swm, swk
  18. Выключатель клавишный серий swb, swh

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Параметр Значение Примечание
Профиль серии rhe45
Материал Алюминий
Вес профиля, кг/(п/м) 0,242
Вес профиля, кг/м² 5,32
Количество ламелей на 1 м высоты полотна, шт. 22
Максимальная ширина полотна, м 3
Максимальная площадь полотна, м² 9

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Высота, мм 165–205
Ширина, мм 165–205
Длина, мм 500–3 500
Дополнительное описание печать

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий rh77 и rhe84.

Установка
Способы монтажа
Подготовка строительного объекта
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольставни»

Чертеж на рольставни из экструдированного профиля серии rhe45

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дизайн
Экструдированные профили для оконных рольставен
Профиль серии rhe45
Профиль серии rhe45
Цвета
Золотой дуб
Золотой дуб
Темный дуб
Темный дуб
Комплектация
Базовая комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Ручной или автоматический привод.

Коробка с комплектацией.

Коробка с комплектацией.

Дополнительная комплектация
Двухпозиционный клавишный выключатель серии swb для управления приводом в обе стороны движения.

Двухпозиционный клавишный выключатель серии swb для управления приводом в обе стороны движения.

Ключ-кнопка серии swb для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ключ-кнопка серии swb для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серии roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

Вайфай модуль для беспроводного управления (выработки сигнала управления, no) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии t5 для управления пятью роллетами.

Пульт серии t5 для управления пятью роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
500–3 000
Ширина проема, мм
500–3 000
Максимальная площадь полотна, м²
9
Притолока, мм
От 165 (накладной монтаж)
Пристенки, мм
От 53 (накладной монтаж)
Конструкция
  1. Крышка боковая серий rk165, rk180, rk205
  2. Суппорт подшипника серий bs100, bs42
  3. Направляющее устройство серии RU45
  4. Подшипник серий br28, br42
  5. Капсула универсальная серий kp40, kp60, kpu60, kpu70
  6. Вал октагональный серий rv40, rv60-1, rv60, rv70
  7. Кольцо ригельное серий rd40, rd60, rd70
  8. Короб защитный серий rd165, rd180, rd205
  9. Замок автоматический серий rm2, rm3
  10. Электропривод внутривальный
  11. Пластина крепления привода серии bu100k
  12. Направляющий профиль серий rg53ms, rh62bs
  13. Заглушка серии pb14
  14. Замок боковой серии sle45
  15. Профиль концевой серий ra45en, ra45kn
  16. Профиль (полотно) серии rhe45
  17. Выключатель с ключом серий swm, swk
  18. Выключатель клавишный серий swb, swh
Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Технические характеристики
Параметр Значение Примечание
Профиль серии rhe45
Материал Алюминий
Вес профиля, кг/(п/м) 0,242
Вес профиля, кг/м² 5,32
Количество ламелей на 1 м высоты полотна, шт. 22
Максимальная ширина полотна, м 3
Максимальная площадь полотна, м² 9
Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Высота, мм 165–205
Ширина, мм 165–205
Длина, мм 500–3 500
Дополнительное описание

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий rh77 и rhe84.

Установка
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Подготовка строительного объекта
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Документация
Инструкции

Инструкция по монтажу рольставен

Инструкция по эксплуатации рольставен и гарантийный талон

Сервисная книжка по роллетным системам

Паспорта и сертификаты

Сертификат соответствия «Ставни роллетные из алюминиевых профилей»

Сертификат соответствия «Жалюзи-рольставни из алюминиевых экструдированных профилей»

Паспорт «Рольставни»

Чертежи

Чертеж на рольставни из экструдированного профиля серии rhe45

Оформить заказ
Менеджеры компании ответят на все
вопросы по телефону:
