Комплект холодильной камеры DoorHan серии RC-PP

Сборно-разборная Холодильная Камера DoorHan RC-PP: Ваш Готовый Бизнес-Инструмент

В современном бизнесе, связанном с продуктами питания, фармацевтикой или цветами, наличие надежной холодильной камеры — это не роскошь, а базовая необходимость. Однако капитальное строительство стационарной камеры — это долгий, дорогой и трудоемкий процесс. Компания DoorHan предлагает современную и эффективную альтернативу — готовые комплекты сборно-разборных холодильных камер серии RC-PP. Это универсальное решение по принципу "конструктора", которое позволяет в кратчайшие сроки и с минимальными затратами создать герметичное и энергоэффективное пространство для хранения вашей продукции.

Что Такое Сборно-разборная Камера?

Комплект камеры DoorHan RC-PP — это набор готовых элементов, из которых, как из деталей конструктора, собирается полноценная холодильная или морозильная камера нужного размера и конфигурации. В комплект входят:

  1. Сэндвич-панели (PUR/PIR): Это основной строительный элемент. Панели представляют собой "сэндвич" из двух листов стали с полимерным покрытием и внутреннего слоя из жесткого пенополиизоцианурата (PIR) или пенополиуретана (PUR). Эти материалы обладают одним из самых низких коэффициентов теплопроводности, что обеспечивает превосходную теплоизоляцию. Толщина панелей (80, 100, 120 мм) подбирается в зависимости от требуемого температурного режима.

  2. Замковое Соединение "Шип-Паз": Это ключевая технология, обеспечивающая скорость и качество сборки. Каждая панель по торцам имеет специальный профиль: с одной стороны — "шип", с другой — "паз". При стыковке панели плотно входят одна в другую, образуя прочное и, что самое главное, герметичное соединение. Это исключает появление "мостиков холода" — щелей, через которые уходит холод и проникает тепло. Сборка не требует "мокрых" процессов, сварки или сложного инструмента.

  3. Фасонные (доборные) элементы: Угловые, стыковочные и другие профили, которые придают собранной камере законченный вид и обеспечивают дополнительную герметизацию стыков.

  4. Дверной блок: В комплект уже входит готовая к установке холодильная дверь (распашная или откатная), которая по своим теплоизоляционным свойствам соответствует панелям камеры.

Главные Преимущества Готового Решения

  • Скорость монтажа: Сборка камеры из готовых панелей занимает в разы меньше времени, чем строительство капитальной. Ваш бизнес может начать работу гораздо быстрее.

  • Энергоэффективность: Благодаря низкотемпературным замкам "шип-паз" и качественным панелям, камеры DoorHan отличаются высокой герметичностью. Это значительно снижает нагрузку на холодильный агрегат и, как следствие, ваши расходы на электроэнергию.

  • Мобильность и Гибкость: Камеру можно не только быстро собрать, но и разобрать, перевезти на новое место и собрать заново. Вы также можете легко увеличить ее размер, просто добавив новые панели. Это идеальное решение для растущего бизнеса или для арендных помещений.

  • Гигиеничность: Полимерное покрытие панелей соответствует всем санитарным нормам, оно не впитывает запахи, легко моется и устойчиво к образованию плесени.

  • Универсальность: Камеры DoorHan подходят для любых целей: хранение продуктов питания в ресторанах и магазинах, медикаментов в аптеках, цветов в салонах, заготовок на пищевых производствах и многого другого.

Комплект холодильной камеры DoorHan RC-PP — это современный, быстрый и экономически выгодный способ решить задачу по хранению продукции. Это надежная инвестиция, которая быстро окупается за счет экономии на строительстве и эксплуатации.



Зона применения:
Установка на предприятиях пищевой промышленности
Установка в продуктовых магазинах
Установка на складах
Установка в цветочных магазинах
Преимущества
Готовое решение
Поставка в комплекте с дверью. Для низкотемпературных камер предусмотрена установка кабеля обогрева рамы и периметра полотна двери.
Быстрая и легкая сборка
Сэндвич-панели нарезаны в размер и промаркированы, стыковка осуществляется по принципу «шип-паз».
Высокие противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1.
Не требуется установка металлокаркаса
Самонесущая конструкция холодильной камеры обладает необходимой жесткостью и не нуждается в дополнительном усилении.
Готовое решение
Поставка в комплекте с дверью. Для низкотемпературных камер предусмотрена установка кабеля обогрева рамы и периметра полотна двери.
Быстрая и легкая сборка
Сэндвич-панели нарезаны в размер и промаркированы, стыковка осуществляется по принципу «шип-паз».
Высокие противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1.
Не требуется установка металлокаркаса
Самонесущая конструкция холодильной камеры обладает необходимой жесткостью и не нуждается в дополнительном усилении.
Дизайн
ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ
ЦВЕТА

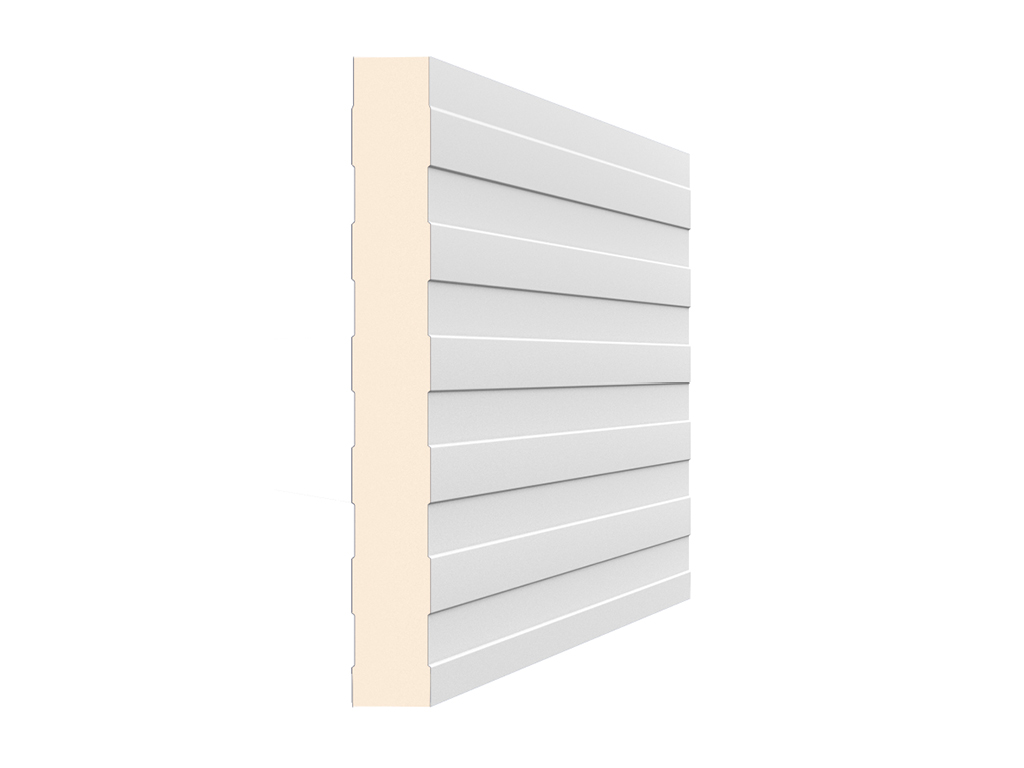

Трапеция
Трапеция
RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
RAL 9006 серебристый (окантовка полотна двери и рама)
RAL 9006 серебристый (окантовка полотна двери и рама)
Техническое описание
Таблица размеров
Конструкция
Стандартные конструктивные решения
Упаковка
Параметр
Показатель
Внутренний объем, м³
4,5–13 500
Ширина, мм
1 500–30 000
Длина, мм
1 500–30 000
Высота, мм
2 000–15 000

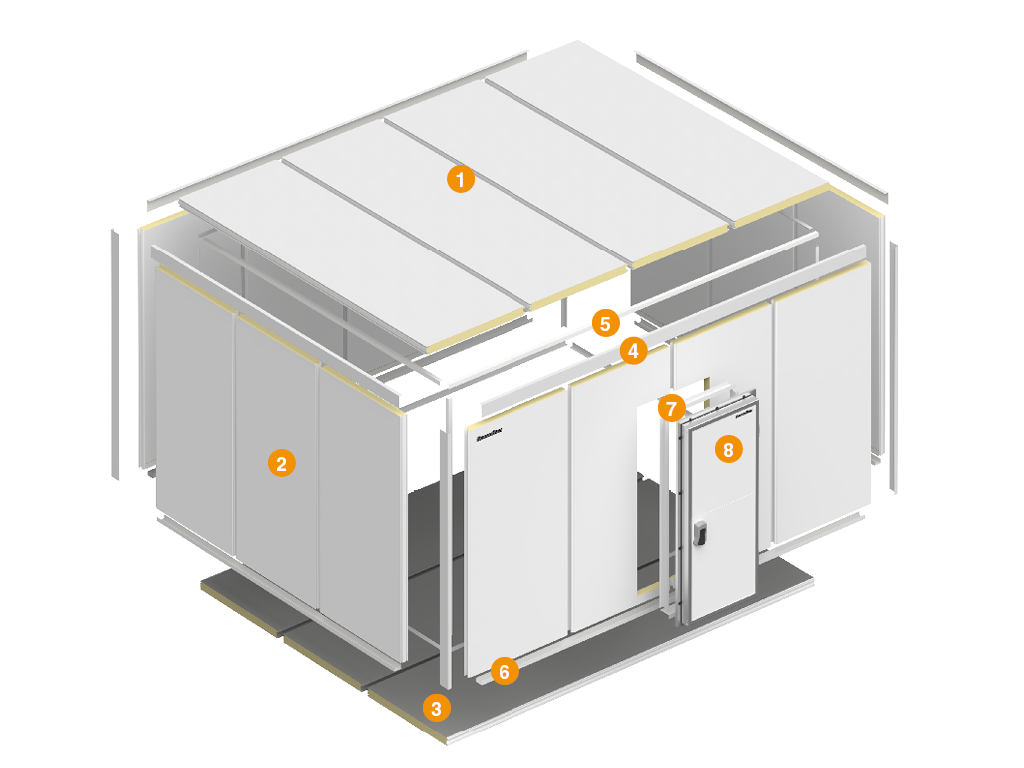

  1. Потолочные сэндвич-панели
  2. Стеновые сэндвич-панели
  3. Половые сэндвич-панели
  4. L-образные профили внешние
  5. Угловые профили внутренние
  6. П-образные профили для установки стеновых панелей
  7. П-образные профили обрамления дверного проема
  8. Дверь для охлаждаемых помещений

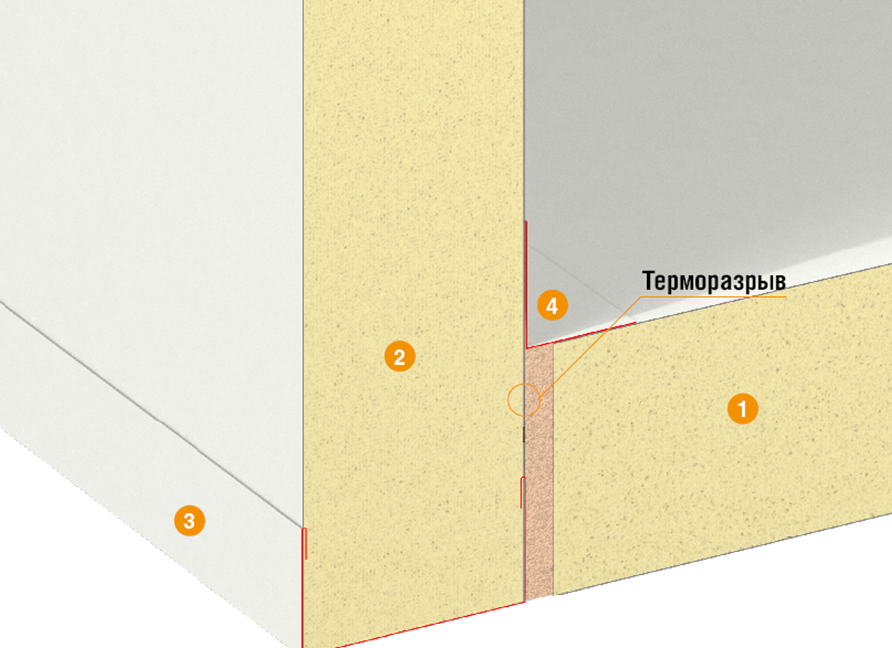

Вид примыкания стены к полу.

Вид примыкания стены к полу.

Усл. обозначение, наименование параметра Расчетная формула
1- половая сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- п-образный профиль для установки стеновых панелей 40 × 62 × 40; 40 × 82 × 40; 40 × 102 × 40
4- угловой профиль внутренний 40 × 40
Вид примыкания стены к потолку.

Вид примыкания стены к потолку.

Усл. обозначение, наименование параметра Расчетная формула
1- потолочная сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- L-образный профиль внешний 100 × 40; 120 × 40; 140 × 40
4- угловой профиль внутренний 40 × 40

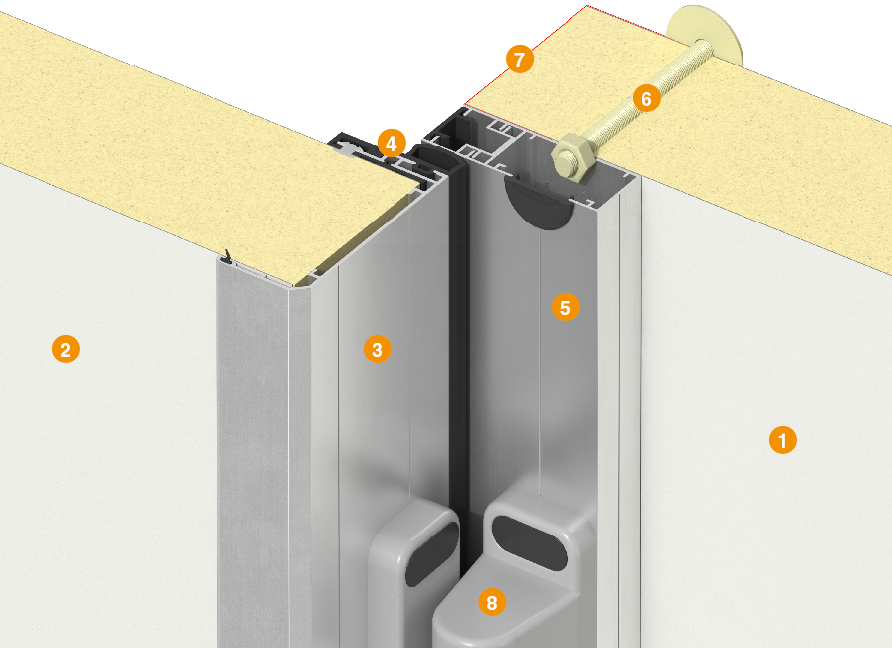

Вид примыкания двери с стене.

Вид примыкания двери с стене.

Усл. обозначение, наименование параметра Расчетная формула
1- стеновая сэндвич-панель 60, 80, 100
2- полотно двери 80, 120
3- профиль дверного полотна 80, 120
4- уплотнитель дверного полотна EPDM
5- рама двери
6- болт крепления рамы
7- П-образный профиль обрамления дверного проема 20 × 62 × 40; 20 × 82 × 40; 20 × 102 × 40
8- петля двери

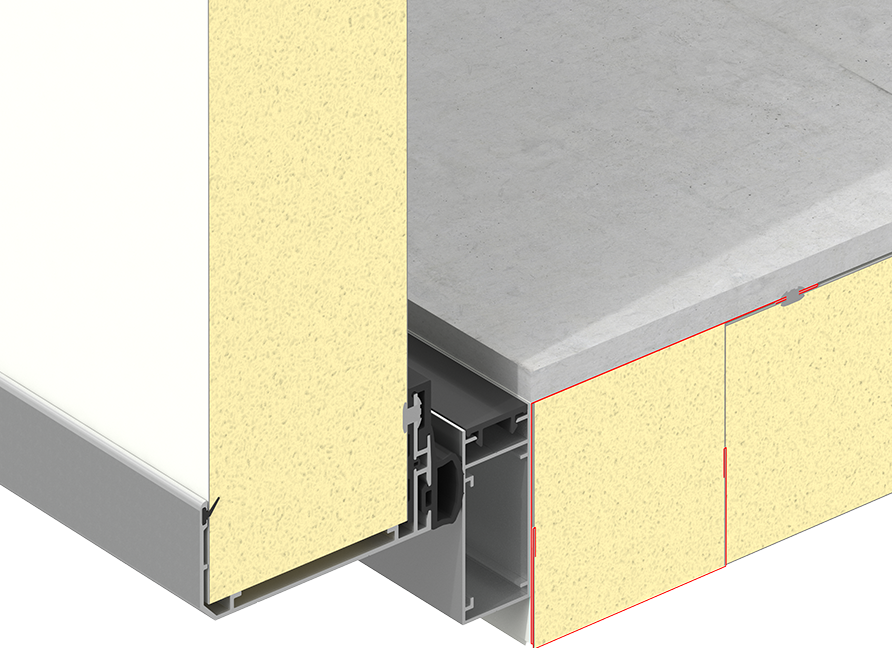

Вид примыкания двери к порогу камеры.

Вид примыкания двери к порогу камеры.

Упаковка в стретч - пленку Характеристики упаковки
Состав Упаковка сэндвич-панелей осуществляется в транспортные пакеты, запакованные стретч-пленкой с пенопластовыми листами. Смотрите инструкцию по упаковке.
Описание Перевозка транспортных пакетов с сэндвич-панелями осуществляется автомобильным, железнодорожным либо водным транспортом. Примеры загрузки смотрите в инструкции по упаковке.
Установка

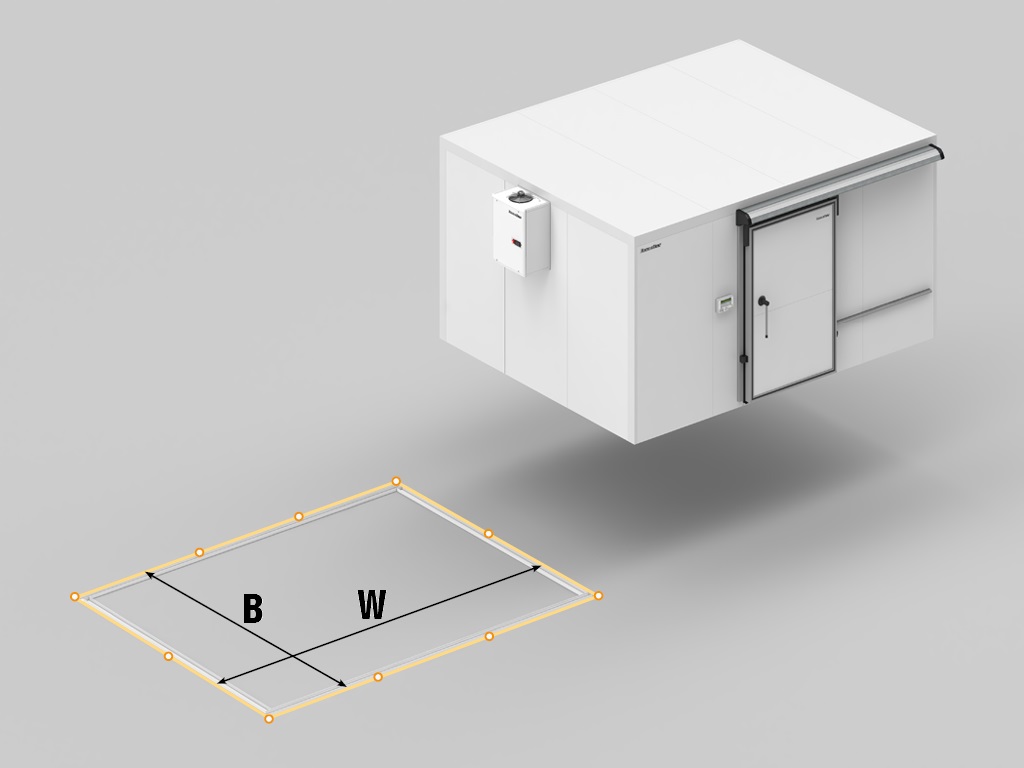

Подготовка строительного объекта
  1. Замер каждой величины необходимо производить как минимум в трех различных точках (в крайних положениях и по центру) во избежание неточностей.
  2. B – длина камеры.
  3. W – ширина камеры.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по упаковке сэндвич-панелей

Методические указания по подбору холодильного оборудования

Методические указания по созданию расчета камеры DUS-970

Сертификат соответствия пределам огнестойкости (регион производства – Санкт-Петербург)

Сертификат соответствия ТУ (регион производства – Санкт-Петербург)

Сертификат СЭЗ (регион производства – Санкт-Петербург)

Сертификат соответствия пределам огнестойкости (регион производства – Воронеж)

Сертификат соответствия группам горючести (регион производства – Воронеж)

Сертификат СЭЗ (регион производства – Воронеж)

Сертификат соответствия ТУ (регион производства – Новосибирск)

Сертификат СЭЗ (регион производства – Новосибирск)

Виды профиля и замок сэндвич-панелей PIR Z2

Вид примыкания стены к полу

Вид примыкания стены к потолку

Вид примыкания стен

Вид примыкания перегородки к полу

Гарантийные обязательства печать

2. Долговечность сэндвич-панелей зависит, прежде всего, от коррозионной агрессивности среды, в которой они эксплуатируются. В соответствии с этим долговечность сэндвич-панелей для обычной промышленной среды и со стандартной отделкой поверхностей составляет 10 лет.

Дизайн
ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ
Трапеция
Трапеция
ЦВЕТА
RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
RAL 9006 серебристый (окантовка полотна двери и рама)
RAL 9006 серебристый (окантовка полотна двери и рама)
Техническое описание
Таблица размеров
Параметр
Показатель
Внутренний объем, м³
4,5–13 500
Ширина, мм
1 500–30 000
Длина, мм
1 500–30 000
Высота, мм
2 000–15 000
Конструкция
  1. Потолочные сэндвич-панели
  2. Стеновые сэндвич-панели
  3. Половые сэндвич-панели
  4. L-образные профили внешние
  5. Угловые профили внутренние
  6. П-образные профили для установки стеновых панелей
  7. П-образные профили обрамления дверного проема
  8. Дверь для охлаждаемых помещений
Стандартные конструктивные решения

Вид примыкания стены к полу.

Вид примыкания стены к полу.

Усл. обозначение, наименование параметра Расчетная формула
1- половая сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- п-образный профиль для установки стеновых панелей 40 × 62 × 40; 40 × 82 × 40; 40 × 102 × 40
4- угловой профиль внутренний 40 × 40
Вид примыкания стены к потолку.

Вид примыкания стены к потолку.

Усл. обозначение, наименование параметра Расчетная формула
1- потолочная сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- L-образный профиль внешний 100 × 40; 120 × 40; 140 × 40
4- угловой профиль внутренний 40 × 40
Вид примыкания двери с стене.

Вид примыкания двери с стене.

Усл. обозначение, наименование параметра Расчетная формула
1- стеновая сэндвич-панель 60, 80, 100
2- полотно двери 80, 120
3- профиль дверного полотна 80, 120
4- уплотнитель дверного полотна EPDM
5- рама двери
6- болт крепления рамы
7- П-образный профиль обрамления дверного проема 20 × 62 × 40; 20 × 82 × 40; 20 × 102 × 40
8- петля двери
Вид примыкания двери к порогу камеры.

Вид примыкания двери к порогу камеры.

Упаковка
Упаковка в стретч - пленку Характеристики упаковки
Состав Упаковка сэндвич-панелей осуществляется в транспортные пакеты, запакованные стретч-пленкой с пенопластовыми листами. Смотрите инструкцию по упаковке.
Описание Перевозка транспортных пакетов с сэндвич-панелями осуществляется автомобильным, железнодорожным либо водным транспортом. Примеры загрузки смотрите в инструкции по упаковке.
Установка
Подготовка строительного объекта
  1. Замер каждой величины необходимо производить как минимум в трех различных точках (в крайних положениях и по центру) во избежание неточностей.
  2. B – длина камеры.
  3. W – ширина камеры.
Гарантийные обязательства

2. Долговечность сэндвич-панелей зависит, прежде всего, от коррозионной агрессивности среды, в которой они эксплуатируются. В соответствии с этим долговечность сэндвич-панелей для обычной промышленной среды и со стандартной отделкой поверхностей составляет 10 лет.

Документация
Инструкции

Инструкция по упаковке сэндвич-панелей

Методические указания по подбору холодильного оборудования

Методические указания по созданию расчета камеры DUS-970

Паспорта и сертификаты

Сертификат соответствия пределам огнестойкости (регион производства – Санкт-Петербург)

Сертификат соответствия ТУ (регион производства – Санкт-Петербург)

Сертификат СЭЗ (регион производства – Санкт-Петербург)

Сертификат соответствия пределам огнестойкости (регион производства – Воронеж)

Сертификат соответствия группам горючести (регион производства – Воронеж)

Сертификат СЭЗ (регион производства – Воронеж)

Сертификат соответствия ТУ (регион производства – Новосибирск)

Сертификат СЭЗ (регион производства – Новосибирск)

Чертежи

Виды профиля и замок сэндвич-панелей PIR Z2

Вид примыкания стены к полу

Вид примыкания стены к потолку

Вид примыкания стен

Вид примыкания перегородки к полу
