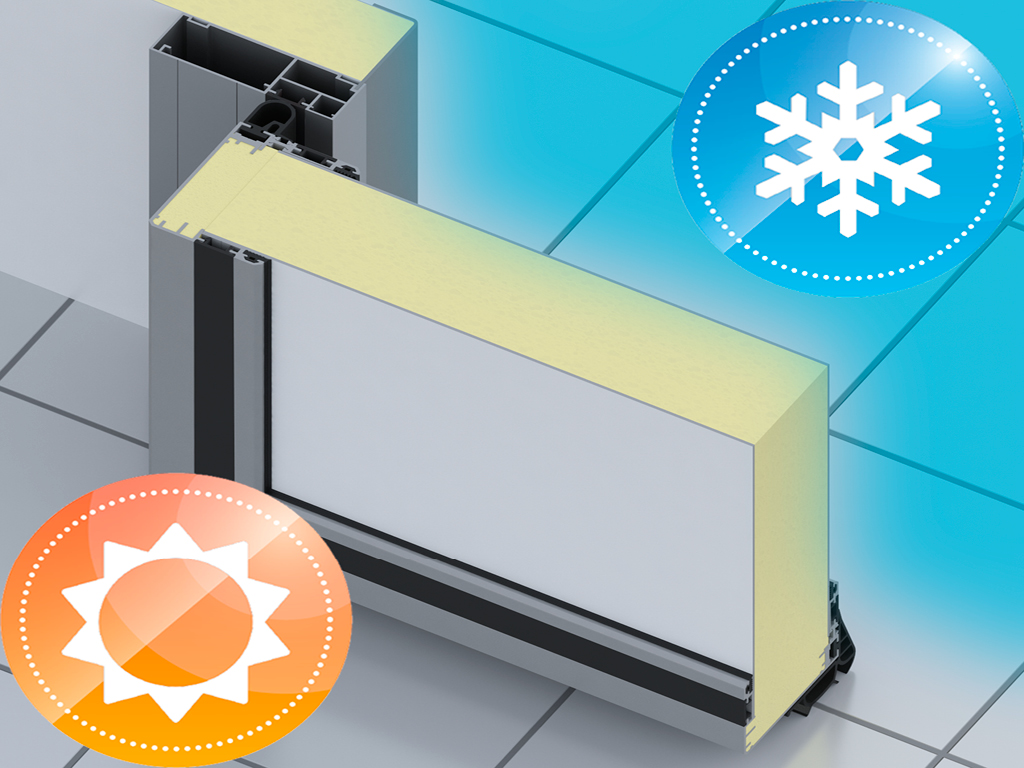

Среднетемпературное исполнение.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | -5…+6 |
| Температурный режим перед дверью, ° С | 0…+35 |
| Влажность, % | До 100 |

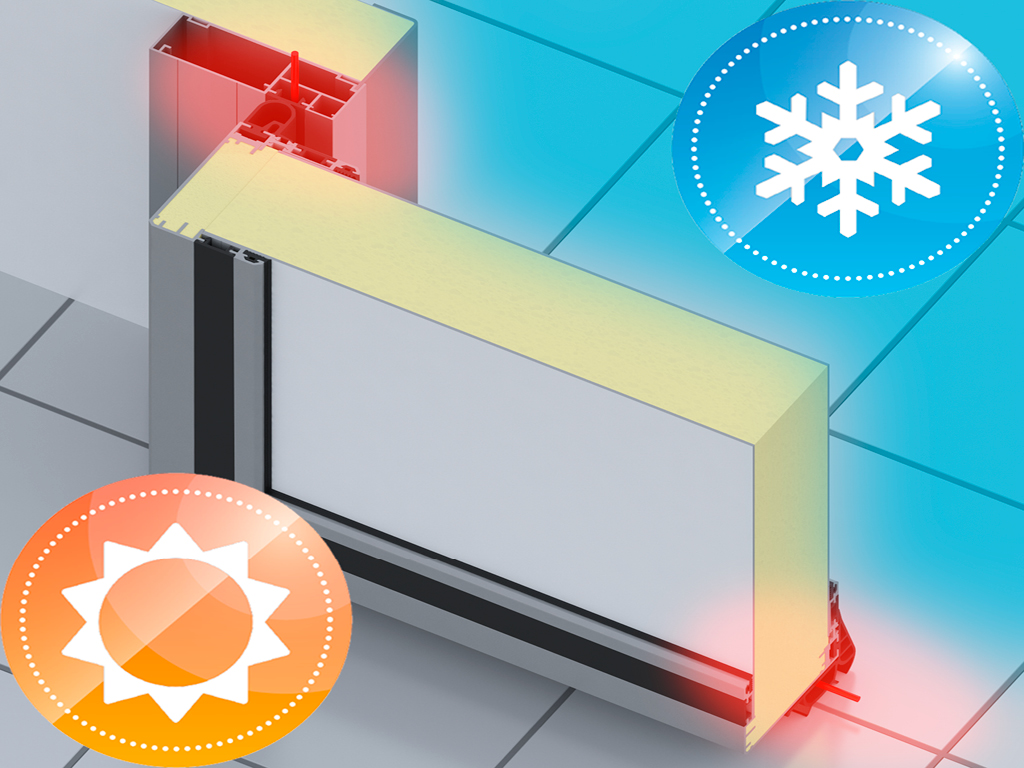

Низкотемпературное исполнение, панель 80 мм.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | -18…-5 |
| Температурный режим перед дверью, ° С | -18…+35 |
| Влажность, % | До 100 |
Низкотемпературное исполнение, панель 120 мм.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | -27…-18 |
| Температурный режим перед дверью, ° С | -35…+50 |
| Влажность, % | До 100 |

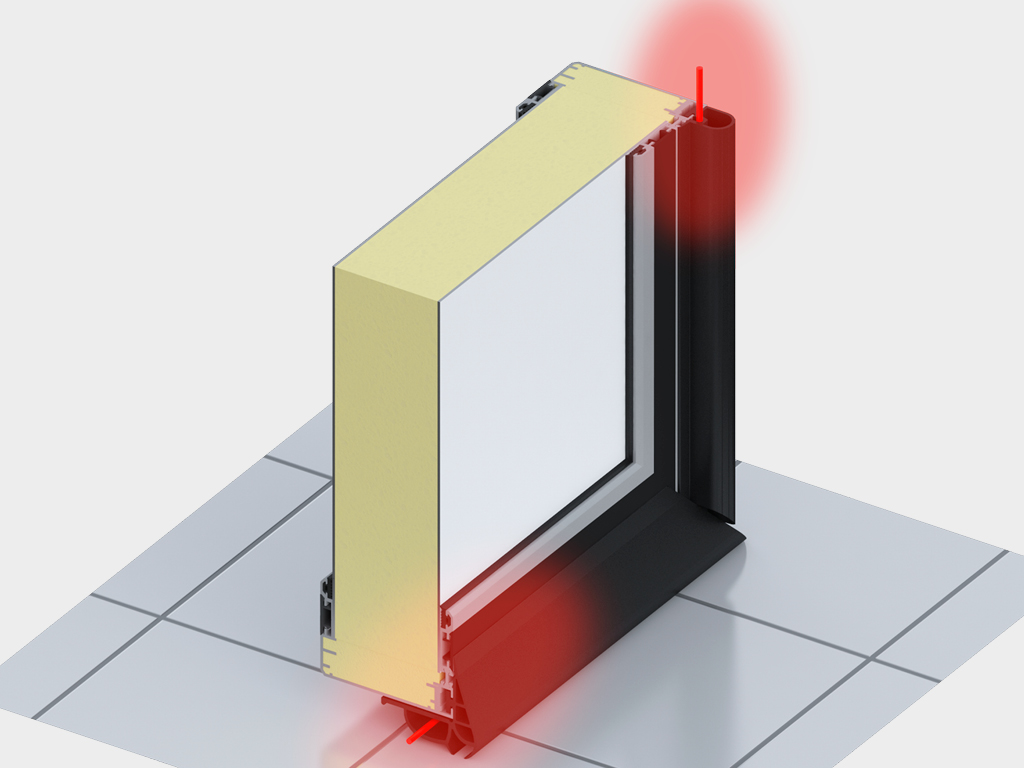

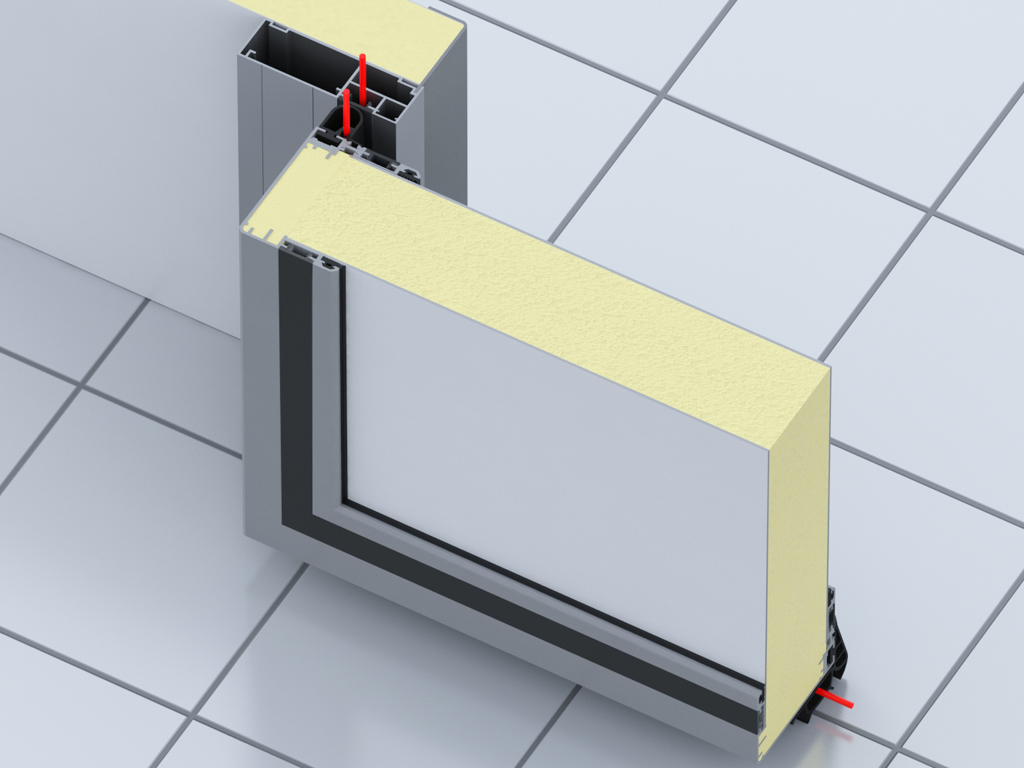

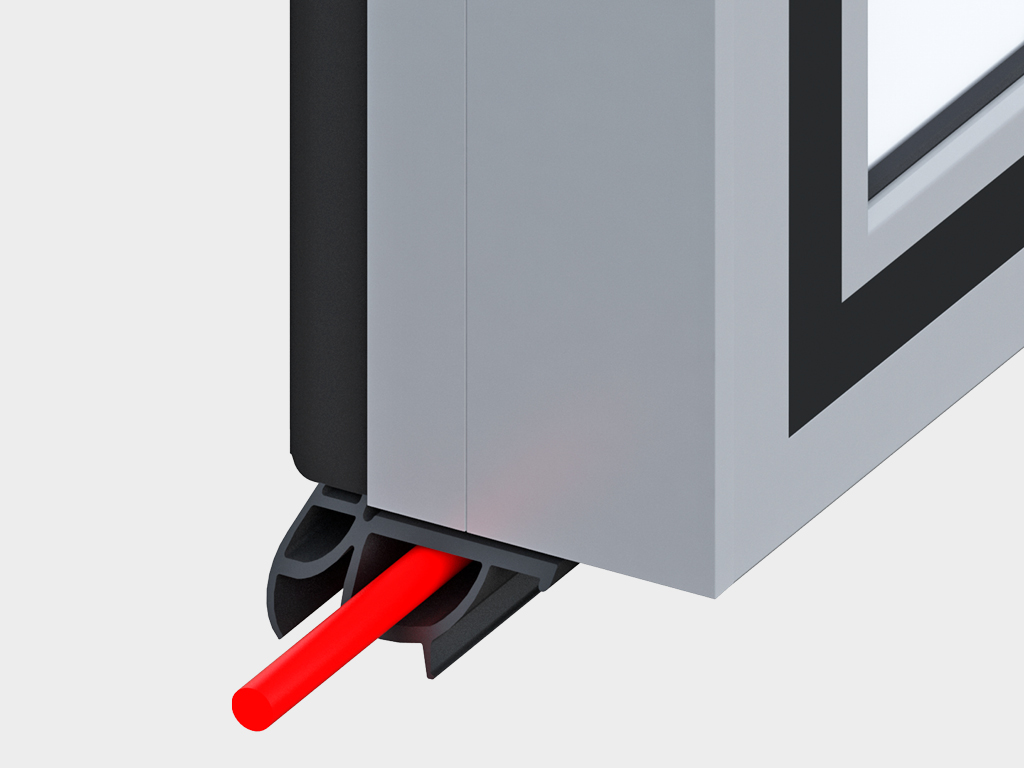

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | -35…-27 |
| Температурный режим перед дверью, ° С | -35…+50 |
| Влажность, % | До 100 |
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | Откатной механизм имеет систему прижима уплотнителя к раме |
| Коррозионная стойкость | Высокая устойчивость к коррозии | |
| Грузоподъемность откатной системы, кг | 300 | |

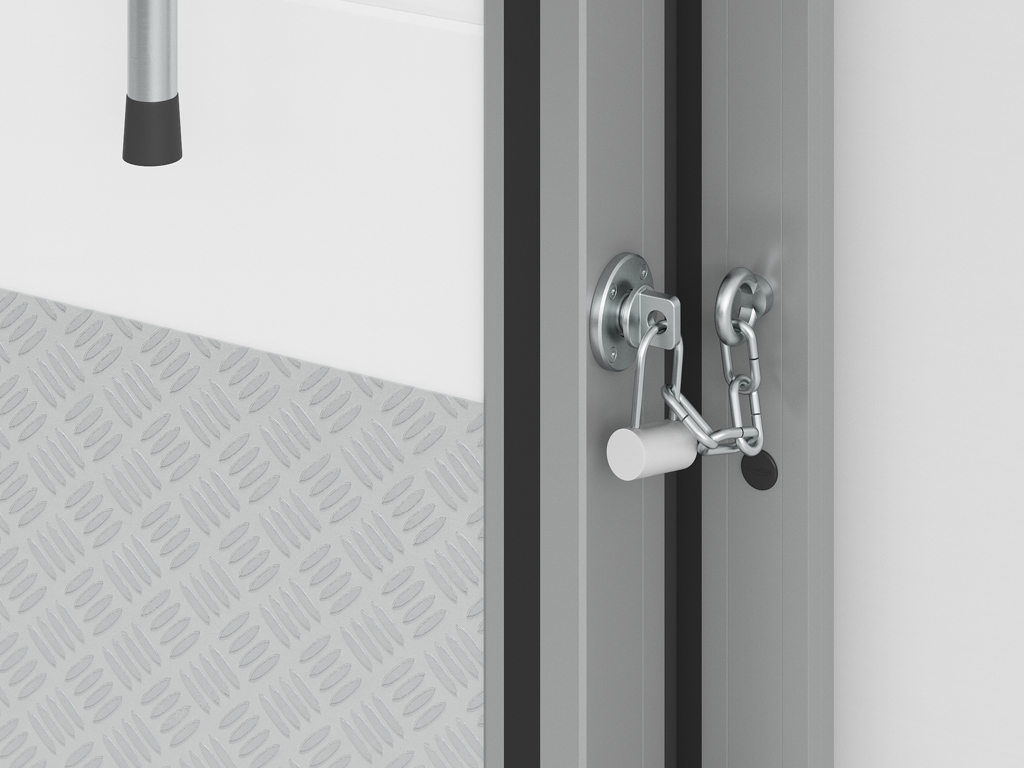

| Тип запорного механизма (замка) | Система запирания под навесной замок |
1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.

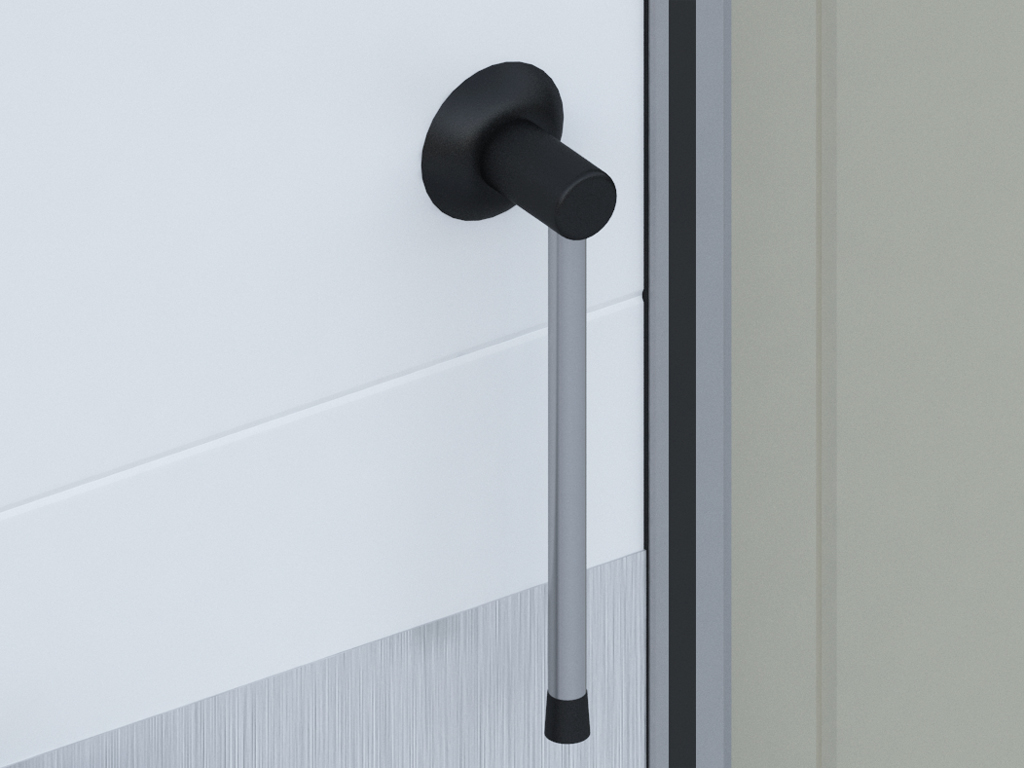

2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Ширина, мм | Зависит от ширины полотна |
| Длина, мм | Зависит от высоты полотна |
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя изделие целиком.
Инструкция по монтажу откатной двери серии ids
Инструкция по сборке полотна откатной двери для охлаждаемых помещений
Инструкция «Блок управления приводом откатной двери для охлаждаемых помещений»

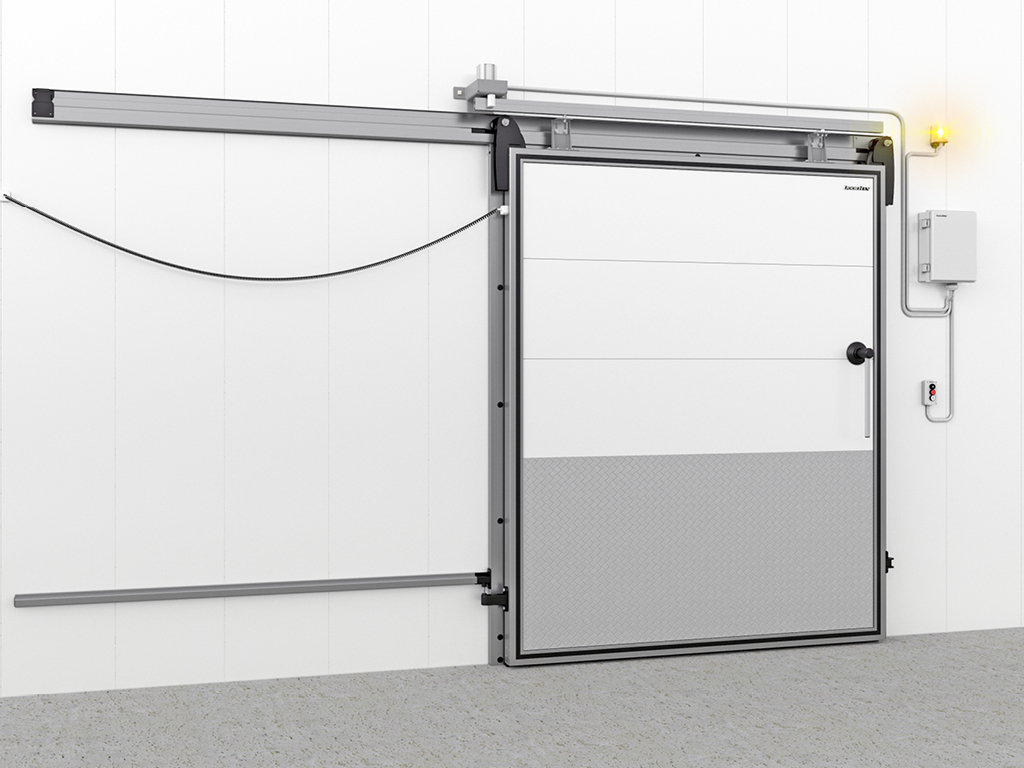

Инструкция «Автоматизация откатной двери для охлаждаемых помещений»
Сервисная книжка «Дверь откатная для охлаждаемых помещений»
Паспорт «Дверь откатная для охлаждаемых помещений серии ids»
Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям
Добровольная сертификация продукции. Сертификат соответствия

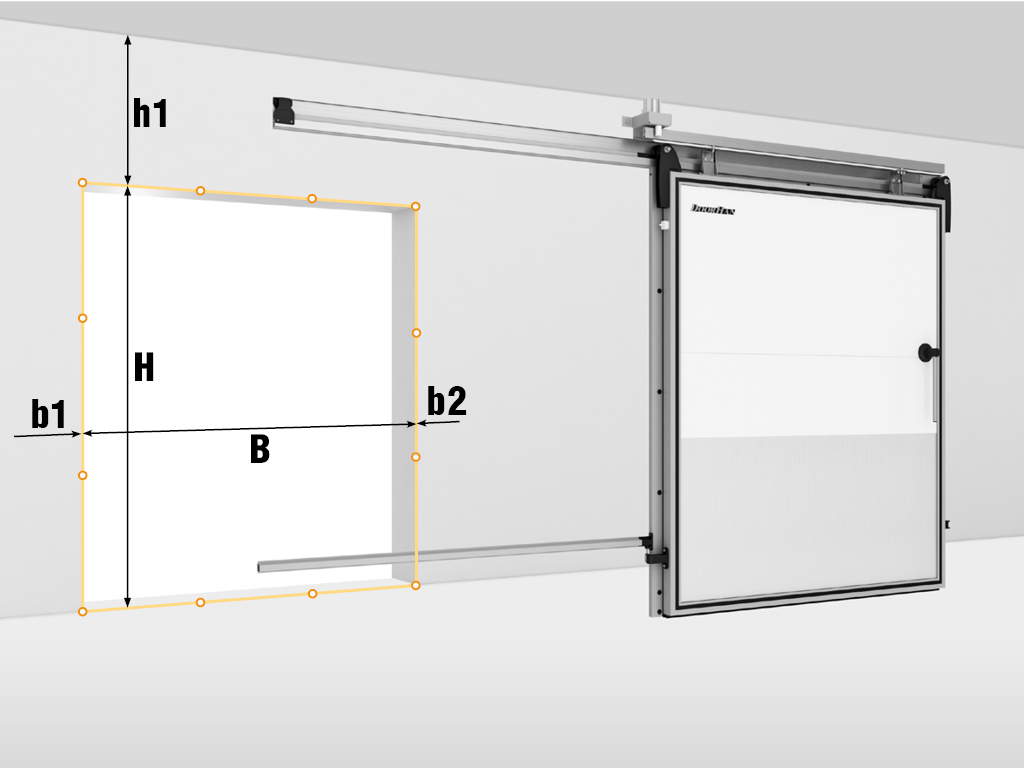

Схема установки откатной двери для охлаждаемых помещений на проемы высотой до 3 500 мм
Схема установки откатной двери для охлаждаемых помещений на проемы высотой от 3 500 мм
Схема установки кронштейнов системы автоматизации откатной двери для охлаждаемых помещений. Открывание влево
Схема установки кронштейнов системы автоматизации откатной двери для охлаждаемых помещений. Открывание вправо
Варианты крепления откатной двери для охлаждаемых помещений к стене
Схема установки обогревательного контура калитки откатной двери для охлаждаемых помещений

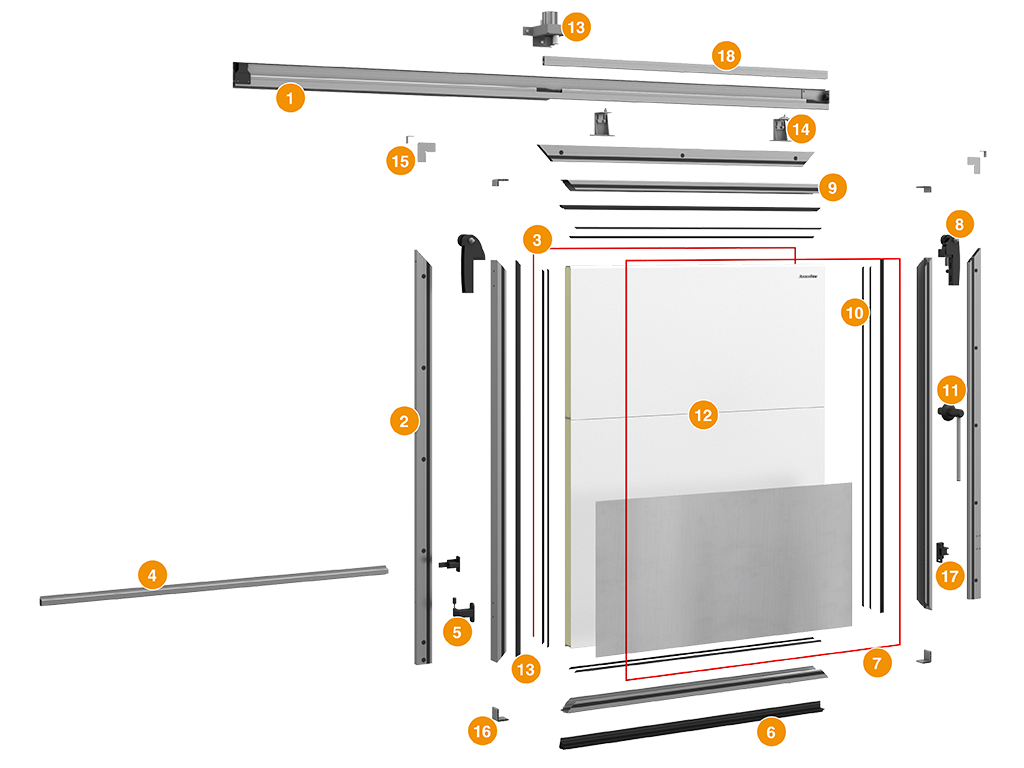

Комплектация двери откатной для охлаждаемых помещений
Покупателю предоставляется гарантия работоспособности изделия «Дверь откатная для охлаждаемых помещений серии ids», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.
