Домокомплект серии EFFECT ULTRA 88

Когда речь заходит о строительстве идеального одноэтажного дома для большой семьи, на первый план выходят простор, продуманная планировка и приватность для каждого. Концерн DoorHan представляет домокомплект серии ЭФФЕКТ УЛЬТРА 88 — флагманское одноэтажное решение площадью 88 м², которое является вершиной функционального дизайна в нашей линейке. Созданный по передовой технологии быстровозводимого строительства, этот проект предлагает непревзойденный уровень комфорта, который обычно ассоциируется с домами гораздо большей площади, но возводится в рекордно короткие сроки и со значительной финансовой выгодой.

Планировка, созданная для гармоничной семейной жизни. Проект УЛЬТРА 88 — это не просто дом, это настоящий оазис комфорта, где продумана каждая деталь. Его ключевое преимущество — идеальное зонирование пространства, которое обеспечивает как общие зоны для всей семьи, так и уединенные уголки для каждого.

  • Просторная кухня-гостиная — сердце дома: Это огромное, светлое пространство площадью более 30 м² с панорамными окнами и выходом на террасу. Оно создано, чтобы стать центром притяжения для всей семьи и гостей. Здесь достаточно места для большого обеденного стола, уютной диванной зоны и современной кухни.
  • Мастер-спальня с собственным санузлом: Это главное достоинство проекта, которое выводит комфорт на новый уровень. Родительская спальня расположена отдельно от детских и имеет свой собственный, полноценный санузел. Это создает приватное пространство, настоящий оазис спокойствия для родителей.
  • Две детские или гостевые спальни: Две другие изолированные спальни идеально подходят для детей, гостей или организации рабочего кабинета.
  • Второй санузел и техническое помещение: Наличие второго, общего санузла полностью решает проблему "утренних очередей" в большой семье. Отдельное техническое помещение позволяет удобно разместить котел, стиральную машину и системы хранения, избавляя жилые зоны от шума и беспорядка.

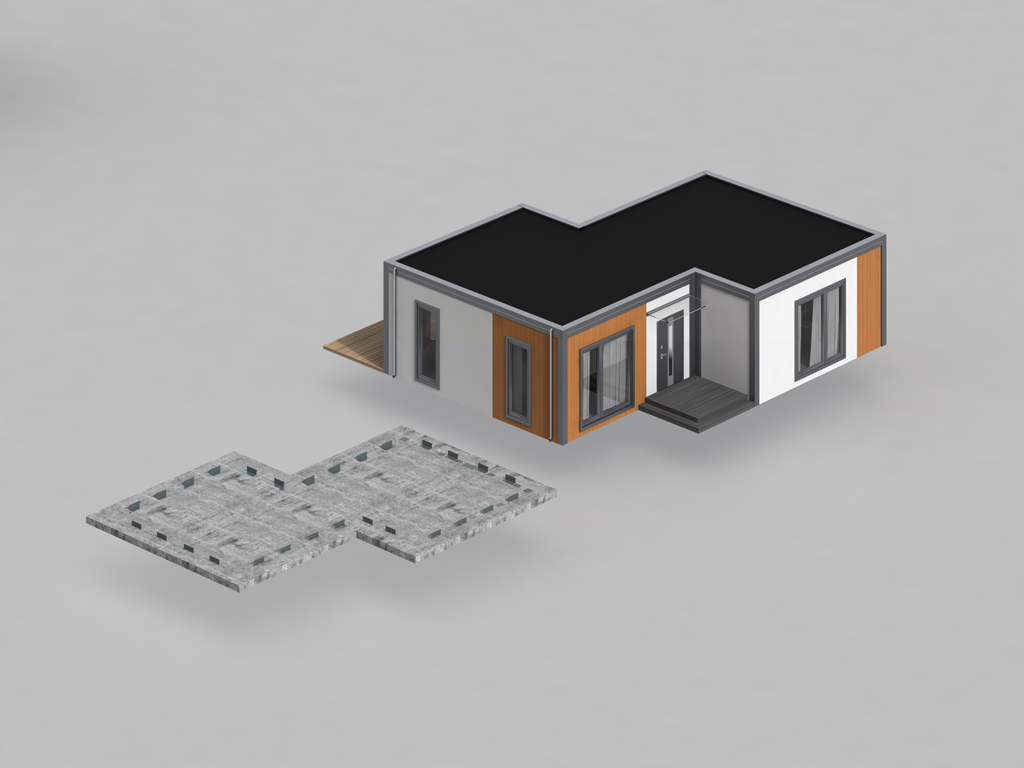

Фундамент современных технологий: каркас ЛСТК. Долговечность и надежность дома обеспечивает силовой каркас из легких стальных тонкостенных конструкций (ЛСТК). Эта передовая технология обеспечивает ряд фундаментальных преимуществ:

  • Скорость и заводская точность: Все элементы каркаса изготавливаются на заводе DoorHan с компьютерной точностью, нарезаются в размер и маркируются. На строительной площадке они собираются как высокоточный конструктор с помощью болтовых соединений, без сварки и "мокрых" процессов. Это позволяет возвести каркас всего за несколько дней и вести строительство в любое время года, независимо от погоды.
  • Долговечность и надежность: Оцинкованная сталь, из которой выполнен каркас, абсолютно не подвержена коррозии, не гниет, не боится плесени, грибка и насекомых. Расчетный срок службы такого каркаса составляет не менее 50 лет, что сопоставимо со сроком службы капитальных строений из кирпича или бетона.
  • Легкость и экономия на фундаменте: Легкий вес стального каркаса значительно снижает нагрузку на грунт. Это позволяет отказаться от дорогостоящего и трудоемкого ленточного фундамента в пользу более простых и экономичных типов, таких как винтовые сваи. Это экономит не только ваши деньги, но и недели строительного времени.

Рекордная энергоэффективность: стены из PIR-панелей. Мы строим по-настоящему теплые дома, которые экономят ваши деньги каждый день. Стены и кровля дома формируются из сэндвич-панелей с утеплителем PIR (пенополиизоцианурат) — одним из самых эффективных теплоизоляторов в мире. Его рекордно низкий коэффициент теплопроводности означает, что ваш дом будет работать по принципу термоса: сохранять драгоценное тепло зимой и комфортную прохладу летом с минимальными затратами на отопление и кондиционирование. Это прямая и существенная экономия на коммунальных платежах на протяжении всего срока эксплуатации. Кроме того, PIR является самозатухающим материалом (группа горючести Г1), что обеспечивает высокий уровень пожарной безопасности всего строения.

Все в одном комплекте от одного производителя. Заказывая домокомплект УЛЬТРА 88, вы получаете не просто набор материалов, а полностью укомплектованную систему от одного производителя: от каркаса и сэндвич-панелей до окон, входной двери, кровли, водосточной системы и всех необходимых крепежных элементов. Это гарантирует 100% совместимость всех компонентов, избавляет вас от необходимости работать с десятками поставщиков и решать проблемы со стыковкой материалов. ЭФФЕКТ УЛЬТРА 88 — это ваш самый быстрый, надежный и продуманный путь к просторному семейному дому, о котором вы всегда мечтали.


Зона применения:
Частное домостроение
Домокомплекты подходят для круглогодичного проживания в любой климатической зоне
Коммерческая недвижимость
Среди возможных вариантов использования: гостиницы, туристические комплексы, горнолыжные курорты, административные здания и другие объекты туристического сектора
Организация объектов рекреации
Глэмпинги, санатории, туристические и рыболовные базы
Строительство домов отдыха
Особенности конструкции позволяют использовать домокомплекты в различных климатических условиях: на прибрежных территориях, в областях с повышенной влажностью, в высокогорных районах
Установка в парковых зонах и заповедниках
Возможность некапитального строительства и использование экологически чистых материалов позволяют устанавливать домокомплекты в местах с особыми требованиями к безопасности окружающей среды
Преимущества
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с PIR-изоляцией толщиной 100, 120, 150 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома EFFECT в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и PIR-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, PIR не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (PIR) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, PIR-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
Комплексный подход
Мы поможем вам не только со строительством дома, но и с его покупкой, выбором участка и другими неотъемлемыми задачами.
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с PIR-изоляцией толщиной 100, 120, 150 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома EFFECT в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и PIR-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, PIR не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (PIR) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, PIR-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
Комплексный подход
Мы поможем вам не только со строительством дома, но и с его покупкой, выбором участка и другими неотъемлемыми задачами.
Дизайн
ДИЗАЙН СТЕНОВЫХ ПАНЕЛЕЙ
Тип поверхности
Тип панелей

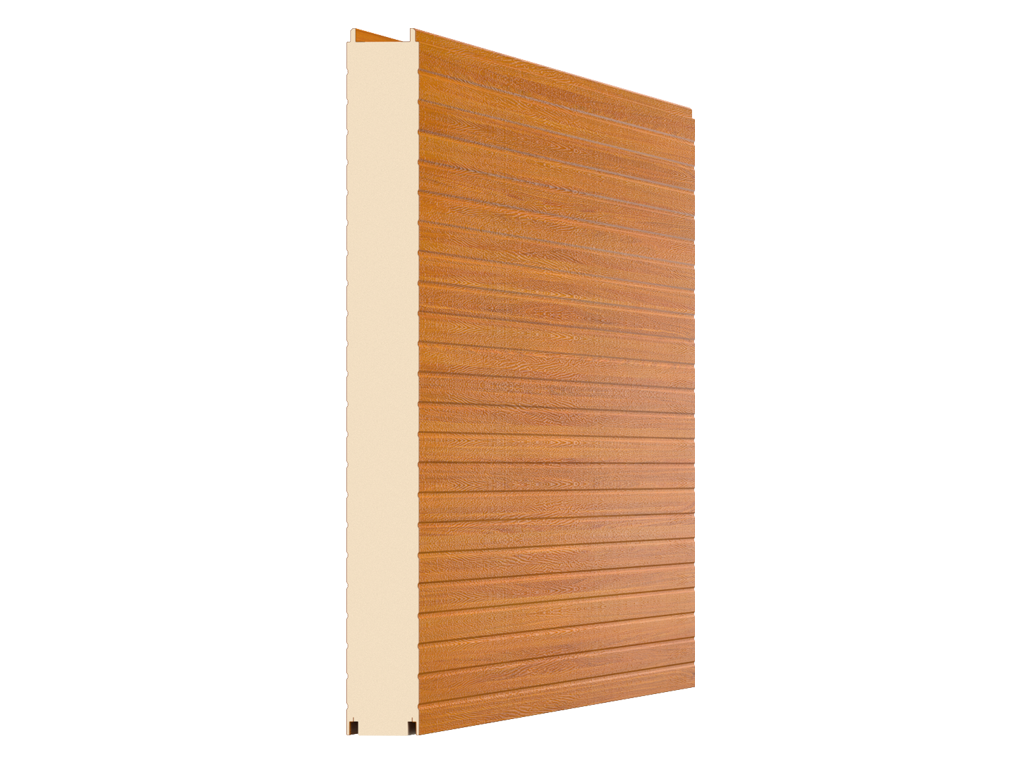

Стеновая панель, цвет «золотой дуб» / RAL 9003 / дизайн «трапеция» (50/11)
Стеновая панель, цвет «золотой дуб» / RAL 9003 / дизайн «трапеция» (50/11)
Цокольная панель, цвет RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)
Цокольная панель, цвет RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)
Под дерево (внешняя и внутренняя сторона)
Под дерево (внешняя и внутренняя сторона)

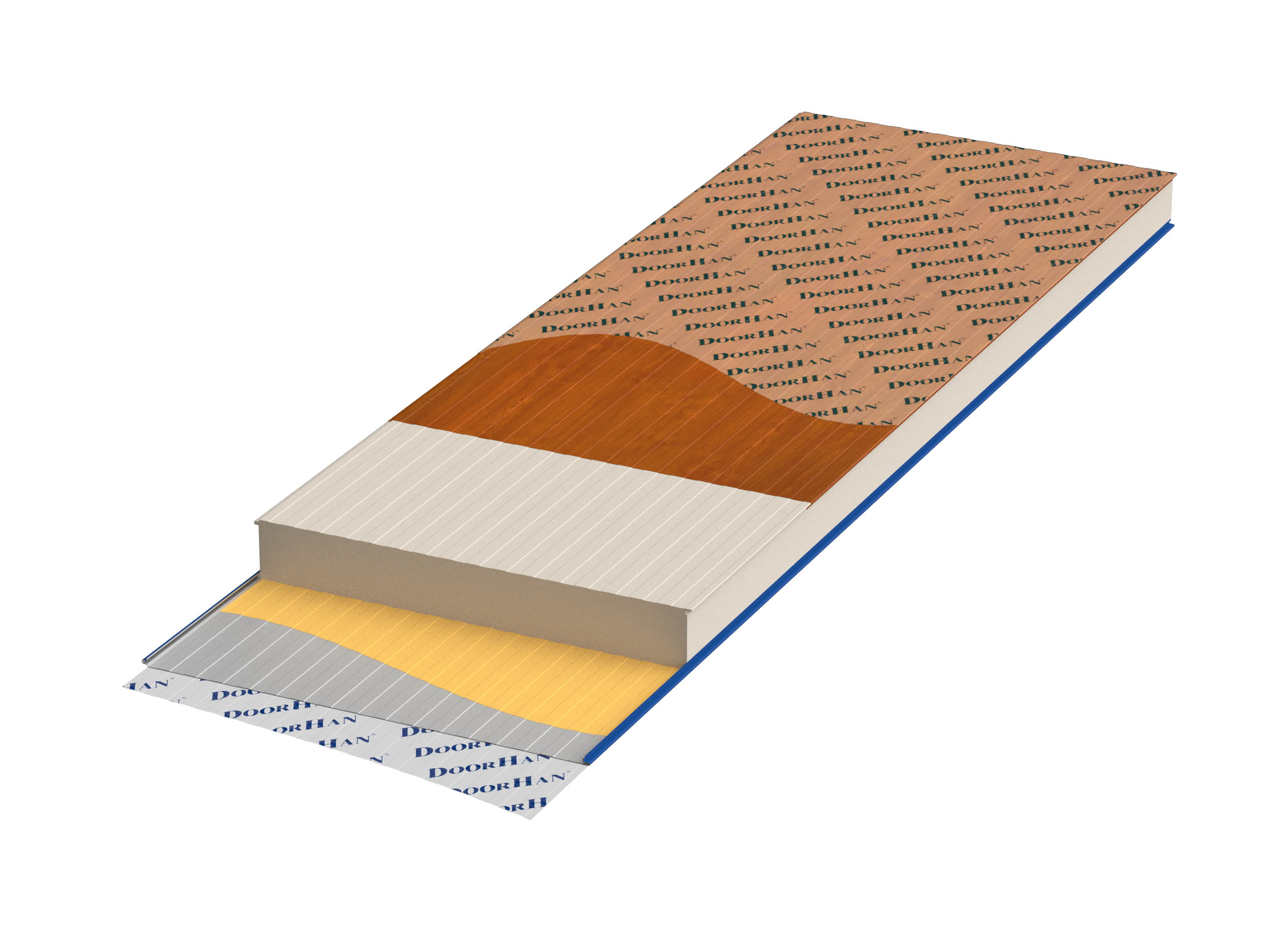

Трехслойная стеновая сэндвич-панель с PIR‑наполнителем
Трехслойная стеновая сэндвич-панель с PIR‑наполнителем
Комплектация
Базовая комплектация
Дополнительная комплектация

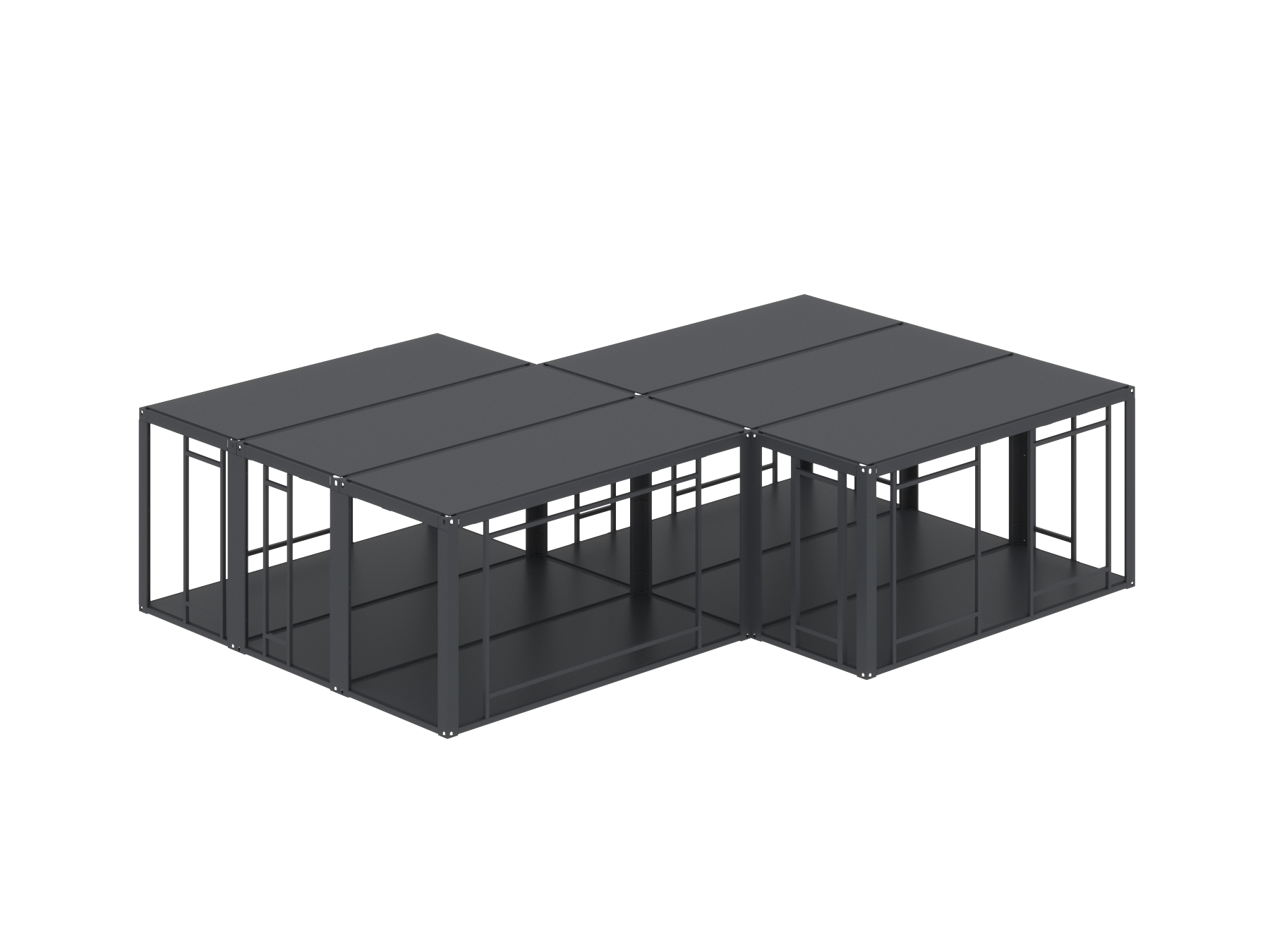

Металлоконструкции домокомплекта.

Металлоконструкции домокомплекта.

Ограждающие конструкции домокомплекта.

Ограждающие конструкции домокомплекта.

Комплект фасонных элементов.

Комплект фасонных элементов.

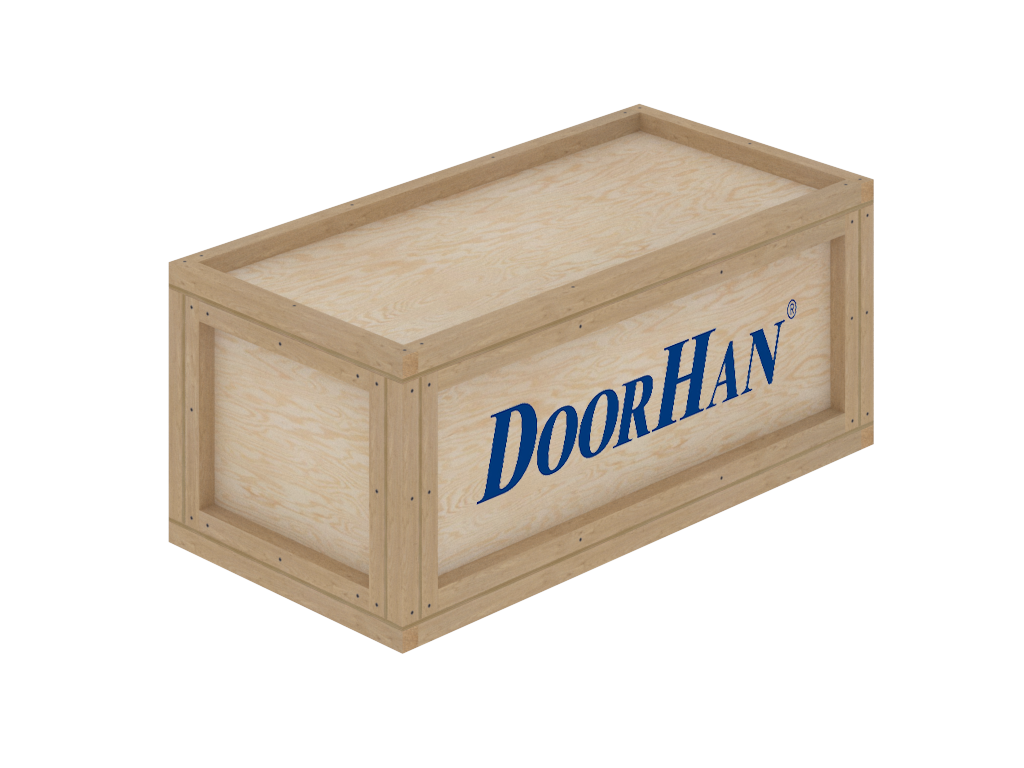

Комплектация для монтажа.

Комплектация для монтажа.

Крыльцо, высота 440 мм.

Крыльцо, высота 440 мм.

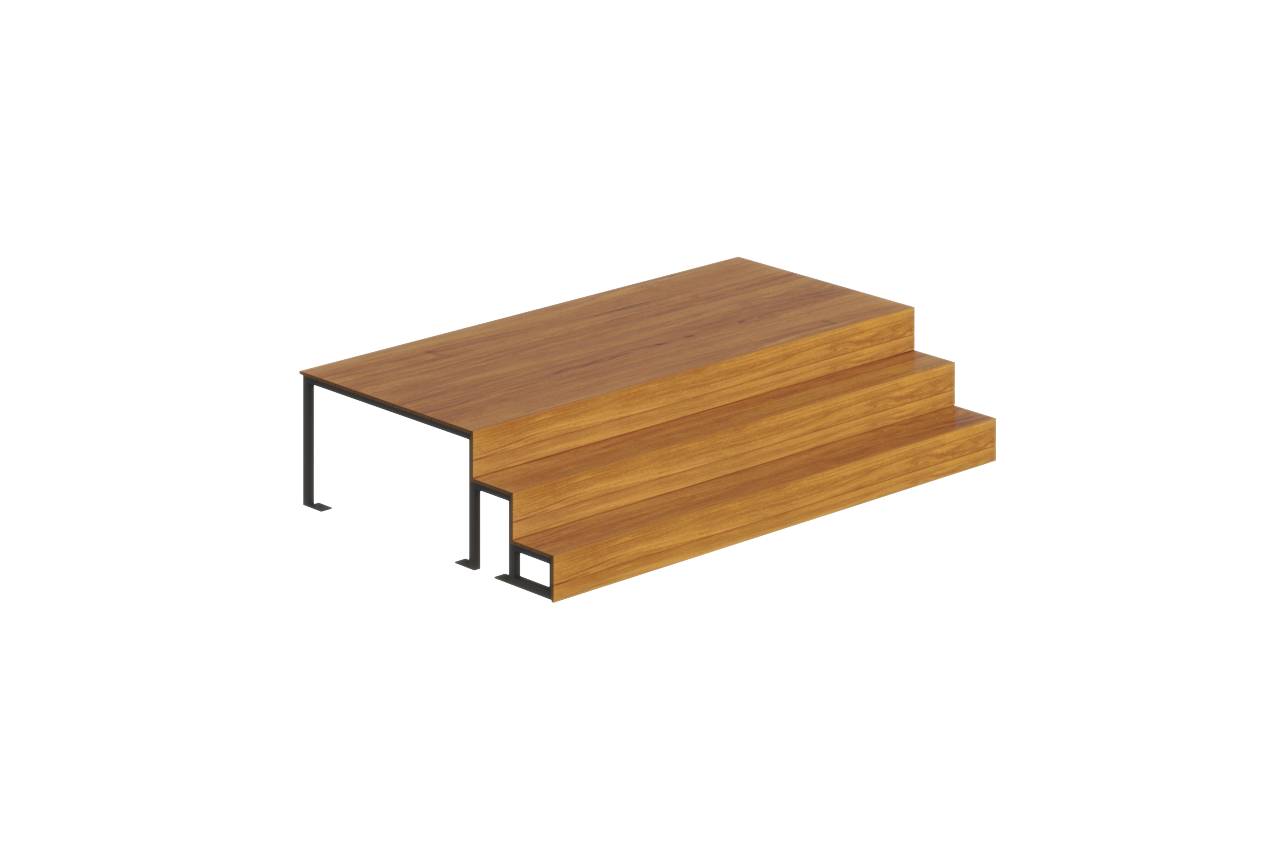

Крыльцо, высота 660 мм.

Крыльцо, высота 660 мм.

Техническое описание
Таблица размеров
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Длина, мм
9 770
Ширина, мм
12 120
Площадь, м²
88
Количество этажей, шт.
1

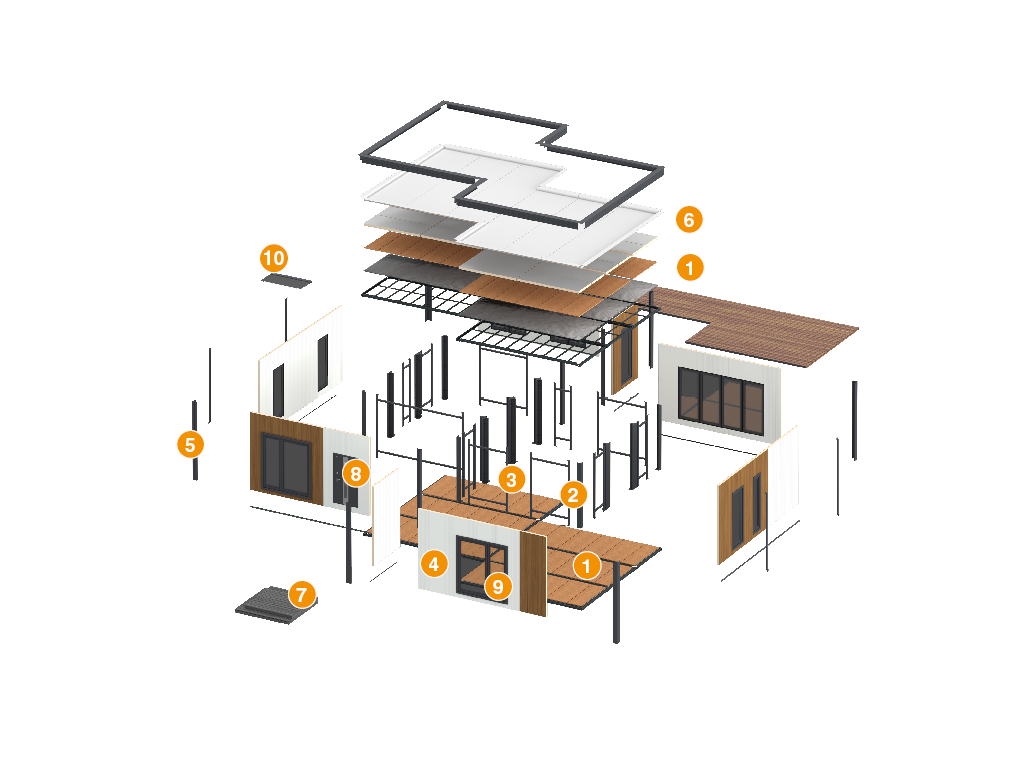

  1. Рама универсальная
  2. Угловая стойка
  3. Промежуточная стойка
  4. Ограждающие конструкции (панели)
  5. Комплект фасонных элементов
  6. Кровля (PIR-плиты, ПВХ-мембрана (опционально))
  7. Крыльцо (опционально)
  8. Дверь (опционально)
  9. Окно (опционально)
  10. Козырёк (опционально)
Параметр Значение Примечание
Снеговая нагрузка, кг/м² 280 4-й снеговой район
Ветровая нагрузка, кг/м² 73 6-й ветровой район
Сейсмическая нагрузка, баллы 8
Диапазон рабочих температур, °С -40…+45
Класс сооружения КС-2
Степень огнестойкости здания 4
Класс конструктивной пожарной опасности С1

1. К эксплуатации домокомплекта EFFECT ULTRA допускаются лица, изучившие настоящее руководство.

2. Не допускается крепление к конструкциям и элементам домокомплекта оборудования, инженерных систем, мебели и различных устройств в местах, не предусмотренных рабочей документацией или инструкцией по эксплуатации.

3.Запрещается самостоятельно вносить в конструкцию узлов домокомплекта изменения и производить установку дополнительного оборудования.

4. Запрещается производить обработку (сверление, вырезание и др.) стальных окрашенных конструкций домокомплекта, нарушающих лакокрасочное покрытие. Условия эксплуатации домокомплекта должны соответствовать ГОСТ 22853-86. Рабочие значения температуры воздуха при эксплуатации должны соответствовать ГОСТ 22853-86: от -40 до +45 °С.

5. Запрещается эксплуатировать дом без вентиляции.

6. При эксплуатации следует проводить профилактические осмотры, техническое обслуживание и ремонт в соответствии с руководством по эксплуатации. Допускается проводить ремонт лакокрасочного покрытия, поврежденного при транспортировке изделий, проведении погрузочно-разгрузочных или строительно-монтажных работ, с использованием ремонтных материалов, аналогичных материалам основного покрытия.

7. Не допускается установка в домокомплекте самодельных обогревательных и электронагревательных устройств и приборов.

8. Не допускается применение открытого огня для освещения или иных целей. Монтаж электропроводки в домокомплекте доложен выполнять только квалифицированный электрик.

9. Во время эксплуатации домокомплекта он должен быть оборудован средствами пожаротушения.

10. Запрещается размещать источники открытого огня в непосредственной близости к домокомплекту.

Упаковка в картон Характеристики упаковки
Описание Картонные листы укладываются на напольное финишное покрытие для его защиты; при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Защитное покрытие комплектации блок-контейнера и транспортного пакета
Упаковка в дерево Характеристики упаковки
Описание Комплектация блок-контейнеров, размещаемая в стандартном транспортном контейнере
Упаковка в коробку Характеристики упаковки
Описание Покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия
Упаковка в стретч - пленку Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и прочих)
Упаковка на палету Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и прочих)
Установка
Подготовка строительного объекта
  1. На этапе подготовки строительной площадки к установке блок-контейнера или модульного здания необходимо:
  2. Получить планировочное решение и схему опорных точек блок-контейнера или модульного здания.
  3. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными в месте устройства фундамента на строительной площадке.
  4. Выбрать оптимальный фундамент для обеспечения установки блок-контейнера или модульного здания.
  5. Осуществить приемку фундамента, контролировать устройство опорных точек блок-контейнеров в единой горизонтальной плоскости и размерность в соответствии со схемой. Эффективность и качество монтажа модульного здания зависит от устройства фундамента.
  6. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-контейнеров или модульных зданий; воспринимать нагрузки от конструкции блок-контейнеров или модульного здания с учетом эксплуатационных нагрузок от оборудования, персонала, снеговых и возможных других нагрузок.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по сборке домокомплектов EFFECT

Инструкция по эксплуатации домокомплектов EFFECT

Технический паспорт EFFECT ULTRA 88

Проект EFFECT ULTRA 88

Санитарно-эпидемиологическая экспертиза

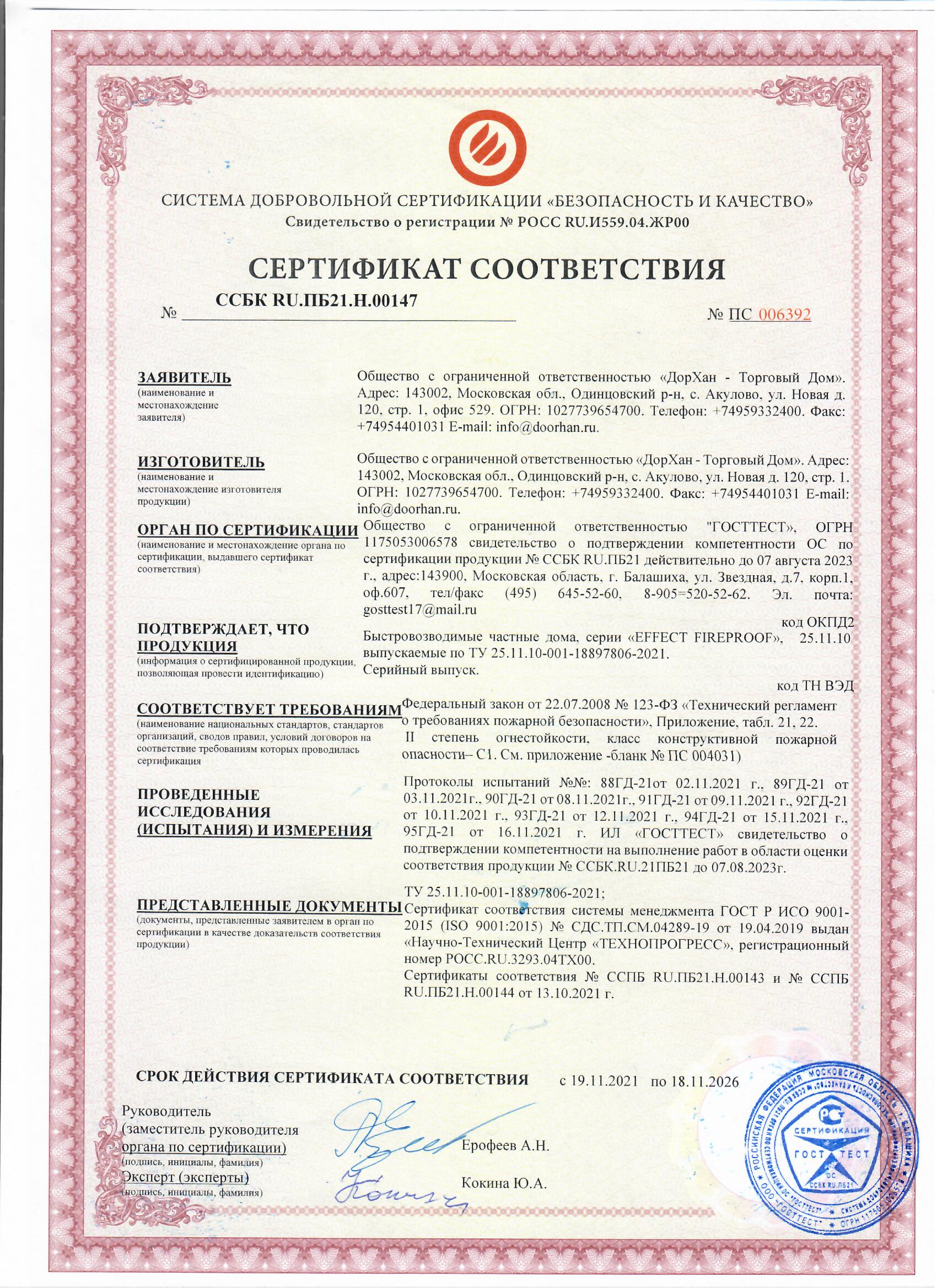

Сертификат соответствия требованиям пожарной безопасности

Приложение к сертификату соответствия требованиям пожарной безопасности

Монтажная схема крыльца высотой 440 мм

Монтажная схема крыльца высотой 660 мм

Гарантийные обязательства печать

Гарантийный срок исчисляется с даты подписания универсальных передаточных документов и составляет 5 лет при условии соблюдения потребителем всех правил эксплуатации, транспортировки, хранения и монтажа. Рекламации могут предъявляться в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
• наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
• дату получения здания от завода-изготовителя;
• характер повреждения и условия, при которых оно произошло;
• заключение комиссии с участием представителя заинтересованной стороны.
На несогласованное с поставщиком внесение изменений в конструкцию домокомплекта EFFECT гарантия поставщика не распространяется.
