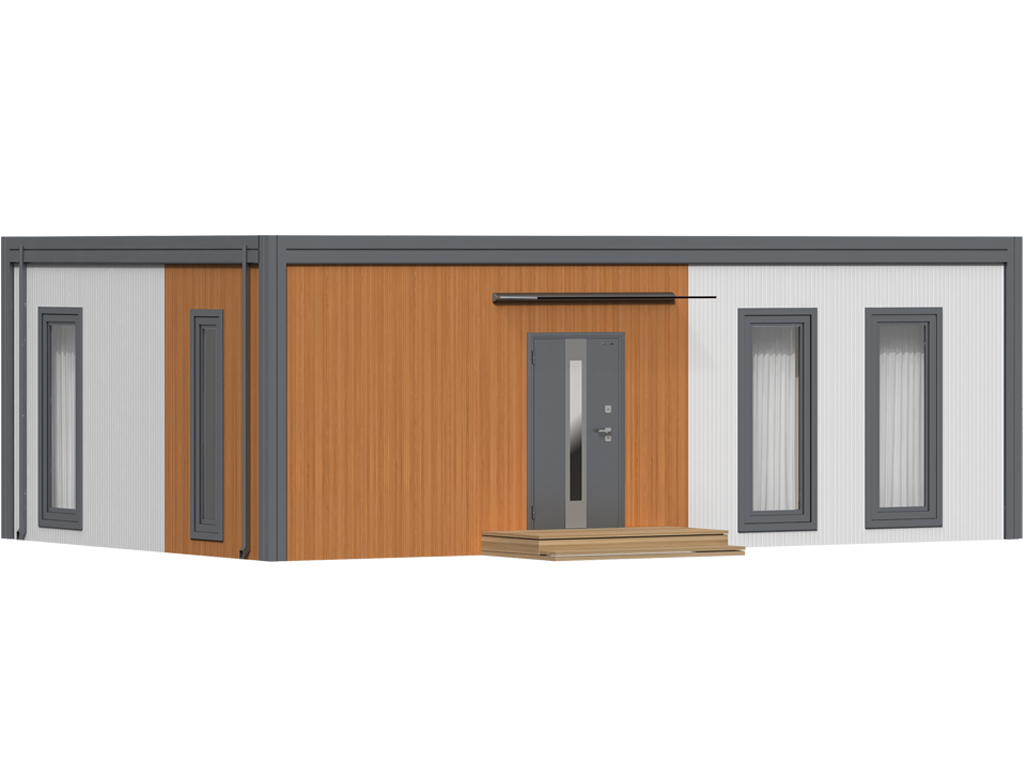

Домокомплект серии EFFECT ULTRA 59

В поисках идеального загородного дома для семьи, где гармонично сочетаются современный комфорт, функциональная планировка и разумная стоимость, все больше людей обращают внимание на передовые технологии строительства. Концерн DoorHan представляет домокомплект серии ЭФФЕКТ УЛЬТРА 59 — полноценный семейный дом площадью 59 м², который является воплощением мечты о собственном жилье. Созданный по технологии быстровозводимого строительства, этот проект предлагает все преимущества загородной жизни — простор, уют и близость к природе — но при этом возводится в рекордно короткие сроки и со значительной экономией по сравнению с традиционными методами.

Идеальная планировка для семьи. Проект УЛЬТРА 59 — это не просто дачный домик, а продуманное до мелочей жилое пространство, где каждый метр служит комфорту. В отличие от компактных студийных моделей, здесь реализована полноценная квартирная планировка с четким разделением на общую и приватные зоны, что делает его идеальным для постоянного проживания семьи с ребенком или пары, которой необходим отдельный кабинет для работы.

  • Сердце дома — просторная кухня-гостиная: Это большое, светлое пространство, созданное для общения. Здесь удобно готовить, принимать гостей, устраивать семейные ужины или просто отдыхать всем вместе после рабочего дня.
  • Две изолированные спальни: Наличие двух отдельных спален — главное преимущество этого проекта. Это обеспечивает личное пространство для каждого члена семьи. Одна комната может быть родительской спальней, а вторая — детской или кабинетом.
  • Функциональные зоны: Продуманный холл-прихожая, отдельный санузел и выход на собственную террасу завершают образ идеального семейного дома. Терраса становится дополнительной летней гостиной, где приятно завтракать на свежем воздухе или проводить вечера.

Фундамент современных технологий: каркас ЛСТК. Долговечность и надежность дома обеспечивает силовой каркас из легких стальных тонкостенных конструкций (ЛСТК). Эта технология, проверенная в самых суровых климатических условиях, дает фундаментальные преимущества:

  • Скорость и заводская точность: Все элементы каркаса изготавливаются на заводе DoorHan с компьютерной точностью, нарезаются в размер и маркируются. На строительной площадке они собираются как высокоточный конструктор с помощью болтовых соединений, без сварки, "мокрых" процессов и тяжелой техники. Это позволяет возвести каркас всего за несколько дней и вести строительство в любое время года, независимо от погоды.
  • Долговечность и надежность: Оцинкованная сталь, из которой выполнен каркас, абсолютно не подвержена коррозии, не гниет, не боится плесени, грибка и насекомых. Расчетный срок службы такого каркаса составляет не менее 50 лет, что сопоставимо со сроком службы капитальных строений из кирпича или бетона.
  • Легкость и экономия на фундаменте: Легкий вес стального каркаса значительно снижает нагрузку на грунт. Это позволяет отказаться от дорогостоящего и трудоемкого ленточного фундамента в пользу более простых и экономичных типов, таких как винтовые сваи. Это экономит не только ваши деньги, но и недели строительного времени.

Рекордная энергоэффективность: стены из PIR-панелей. Мы строим по-настоящему теплые дома, которые экономят ваши деньги каждый день. Стены и кровля дома формируются из сэндвич-панелей с утеплителем PIR (пенополиизоцианурат) — одним из самых эффективных теплоизоляторов в мире. Его рекордно низкий коэффициент теплопроводности означает, что ваш дом будет работать по принципу термоса: сохранять драгоценное тепло зимой и комфортную прохладу летом с минимальными затратами на отопление и кондиционирование. Это прямая и существенная экономия на коммунальных платежах на протяжении всего срока эксплуатации. Кроме того, PIR является самозатухающим материалом (группа горючести Г1), что обеспечивает высокий уровень пожарной безопасности всего строения.

Все в одном комплекте от одного производителя. Заказывая домокомплект УЛЬТРА 59, вы получаете не просто набор материалов, а полностью укомплектованную систему от одного производителя: от каркаса и сэндвич-панелей до окон, входной двери, кровли, водосточной системы и всех необходимых крепежных элементов. Это гарантирует 100% совместимость всех компонентов, избавляет вас от необходимости работать с десятками поставщиков и решать проблемы со стыковкой материалов. ЭФФЕКТ УЛЬТРА 59 — это ваш самый быстрый, надежный и экономически выгодный путь к собственному семейному дому, о котором вы всегда мечтали.


Зона применения:
Частное домостроение
Домокомплекты подходят для круглогодичного проживания в любой климатической зоне
Коммерческая недвижимость
Среди возможных вариантов использования: гостиницы, туристические комплексы, горнолыжные курорты, административные здания и другие объекты туристического сектора
Организация объектов рекреации
Глэмпинги, санатории, туристические и рыболовные базы
Строительство домов отдыха
Особенности конструкции позволяют использовать домокомплекты в различных климатических условиях: на прибрежных территориях, в областях с повышенной влажностью, в высокогорных районах
Установка в парковых зонах и заповедниках
Возможность некапитального строительства и использование экологически чистых материалов позволяют устанавливать домокомплекты в местах с особыми требованиями к безопасности окружающей среды
Преимущества
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с ПИР-изоляцией толщиной 100, 120, 150 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома DoorHan в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и ПИР-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, ПИР не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (ПИР) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, ПИР-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
Комплексный подход
Мы поможем вам не только со строительством дома, но и с его покупкой, выбором участка и другими неотъемлемыми задачами.
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с ПИР-изоляцией толщиной 100, 120, 150 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома DoorHan в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и ПИР-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, ПИР не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (ПИР) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, ПИР-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
Комплексный подход
Мы поможем вам не только со строительством дома, но и с его покупкой, выбором участка и другими неотъемлемыми задачами.
Дизайн
ДИЗАЙН СТЕНОВЫХ ПАНЕЛЕЙ
Тип поверхности
Тип панелей
Стеновая панель, цвет «золотой дуб» / RAL 9003 / дизайн «трапеция» (50/11)
Стеновая панель, цвет «золотой дуб» / RAL 9003 / дизайн «трапеция» (50/11)
Цокольная панель, цвет RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)
Цокольная панель, цвет RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)
Под дерево (внешняя и внутренняя сторона)
Под дерево (внешняя и внутренняя сторона)
Трехслойная стеновая сэндвич-панель с ПИР‑наполнителем
Трехслойная стеновая сэндвич-панель с ПИР‑наполнителем
Комплектация
Базовая комплектация
Дополнительная комплектация

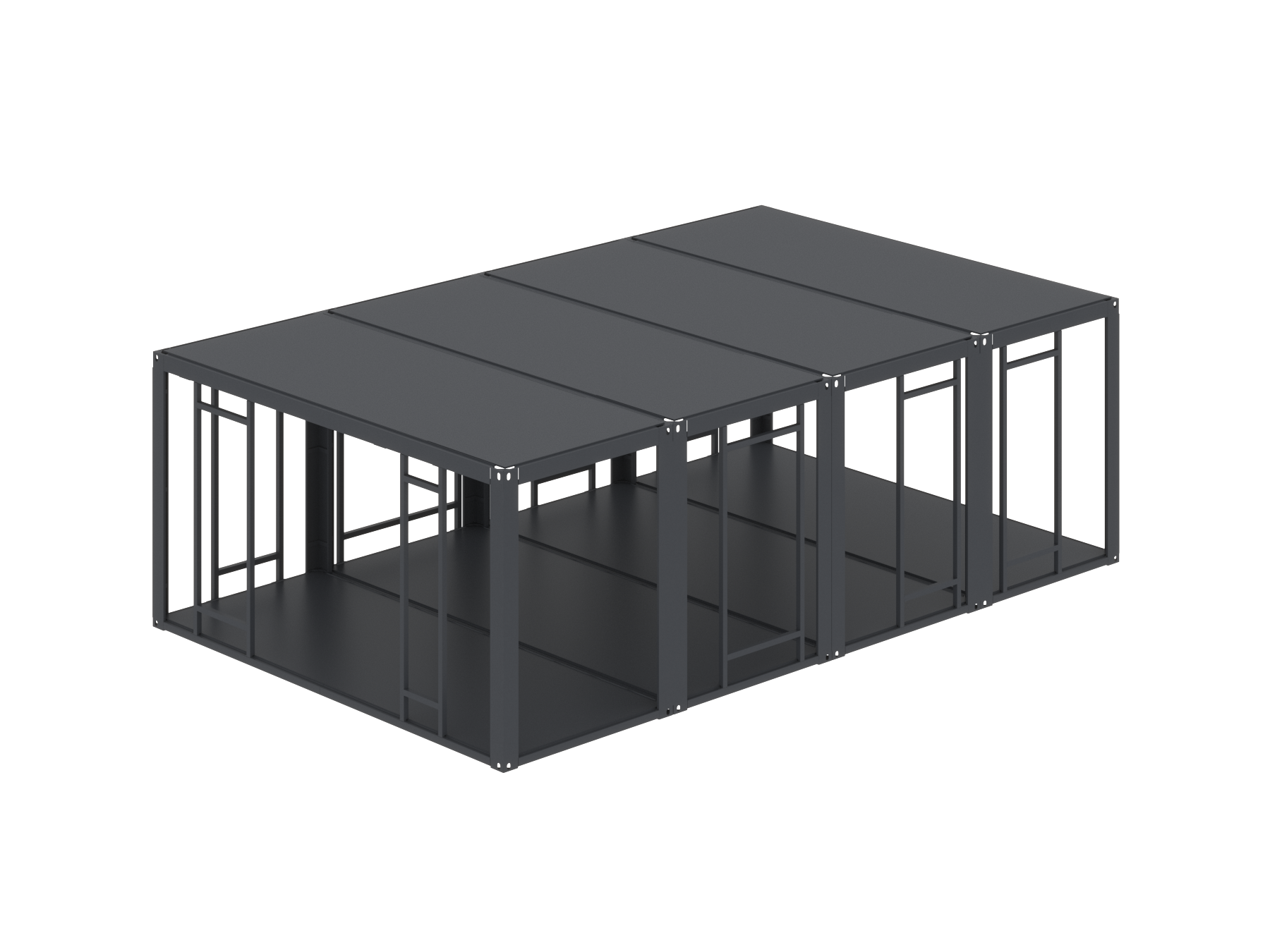

Металлоконструкции домокомплекта.

Металлоконструкции домокомплекта.

Ограждающие конструкции домокомплекта.

Ограждающие конструкции домокомплекта.

Комплект фасонных элементов.

Комплект фасонных элементов.

Комплектация для монтажа.

Комплектация для монтажа.

Крыльцо, высота 440 мм.

Крыльцо, высота 440 мм.

Крыльцо, высота 660 мм.

Крыльцо, высота 660 мм.

Техническое описание
Таблица размеров
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Длина, мм
9 770
Ширина, мм
6 055
Площадь, м²
59
Количество этажей, шт.
1

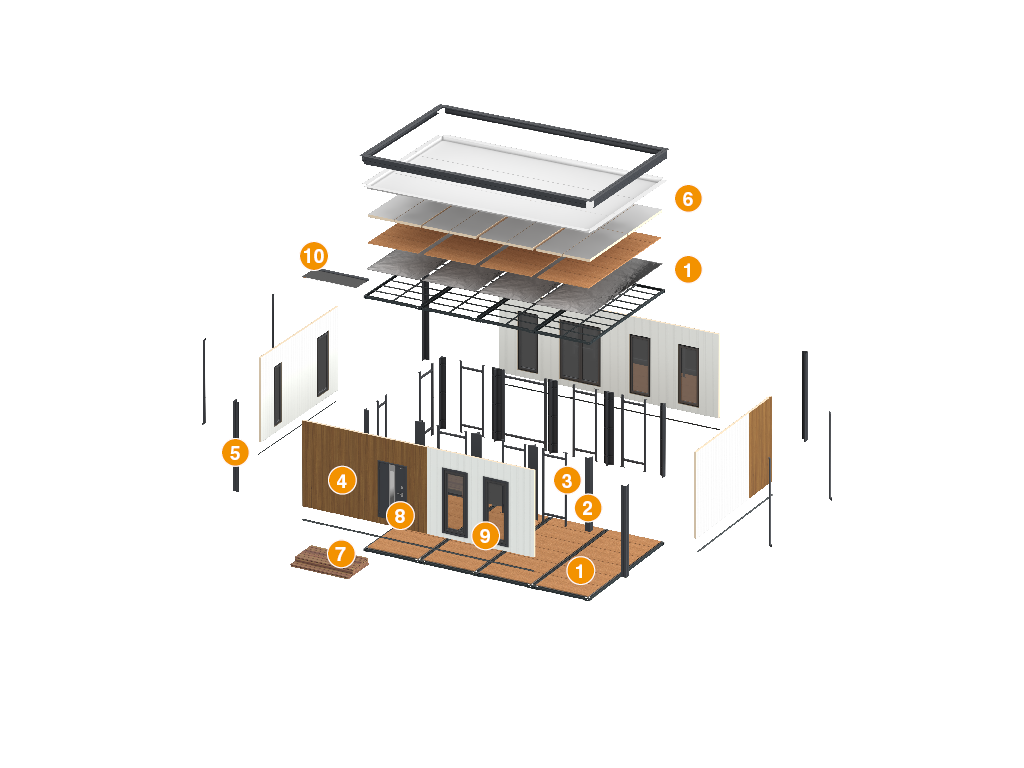

  1. Рама универсальная
  2. Угловая стойка
  3. Промежуточная стойка
  4. Ограждающие конструкции (панели)
  5. Комплект фасонных элементов
  6. Кровля (ПИР-плиты, ПВХ-мембрана (опционально))
  7. Крыльцо (опционально)
  8. Дверь (опционально)
  9. Окно (опционально)
  10. Козырёк (опционально)
Параметр Значение Примечание
Снеговая нагрузка, кг/м² 280 4-й снеговой район
Ветровая нагрузка, кг/м² 73 6-й ветровой район
Сейсмическая нагрузка, баллы 8
Диапазон рабочих температур, °С -40…+45
Класс сооружения КС-2
Степень огнестойкости здания 4
Класс конструктивной пожарной опасности С1

1. К эксплуатации домокомплекта DoorHan Ультра допускаются лица, изучившие настоящее руководство.

2. Не допускается крепление к конструкциям и элементам домокомплекта оборудования, инженерных систем, мебели и различных устройств в местах, не предусмотренных рабочей документацией или инструкцией по эксплуатации.

3.Запрещается самостоятельно вносить в конструкцию узлов домокомплекта изменения и производить установку дополнительного оборудования.

4. Запрещается производить обработку (сверление, вырезание и др.) стальных окрашенных конструкций домокомплекта, нарушающих лакокрасочное покрытие. Условия эксплуатации домокомплекта должны соответствовать ГОСТ 22853-86. Рабочие значения температуры воздуха при эксплуатации должны соответствовать ГОСТ 22853-86: от -40 до +45 °С.

5. Запрещается эксплуатировать дом без вентиляции.

6. При эксплуатации следует проводить профилактические осмотры, техническое обслуживание и ремонт в соответствии с руководством по эксплуатации. Допускается проводить ремонт лакокрасочного покрытия, поврежденного при транспортировке изделий, проведении погрузочно-разгрузочных или строительно-монтажных работ, с использованием ремонтных материалов, аналогичных материалам основного покрытия.

7. Не допускается установка в домокомплекте самодельных обогревательных и электронагревательных устройств и приборов.

8. Не допускается применение открытого огня для освещения или иных целей. Монтаж электропроводки в домокомплекте доложен выполнять только квалифицированный электрик.

9. Во время эксплуатации домокомплекта он должен быть оборудован средствами пожаротушения.

10. Запрещается размещать источники открытого огня в непосредственной близости к домокомплекту.

Упаковка в картон Характеристики упаковки
Описание Картонные листы укладываются на напольное финишное покрытие для его защиты; при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Защитное покрытие комплектации блок-контейнера и транспортного пакета
Упаковка в дерево Характеристики упаковки
Описание Комплектация блок-контейнеров, размещаемая в стандартном транспортном контейнере
Упаковка в коробку Характеристики упаковки
Описание Покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия
Упаковка в стретч - пленку Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и прочих)
Упаковка на палету Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и прочих)
Установка

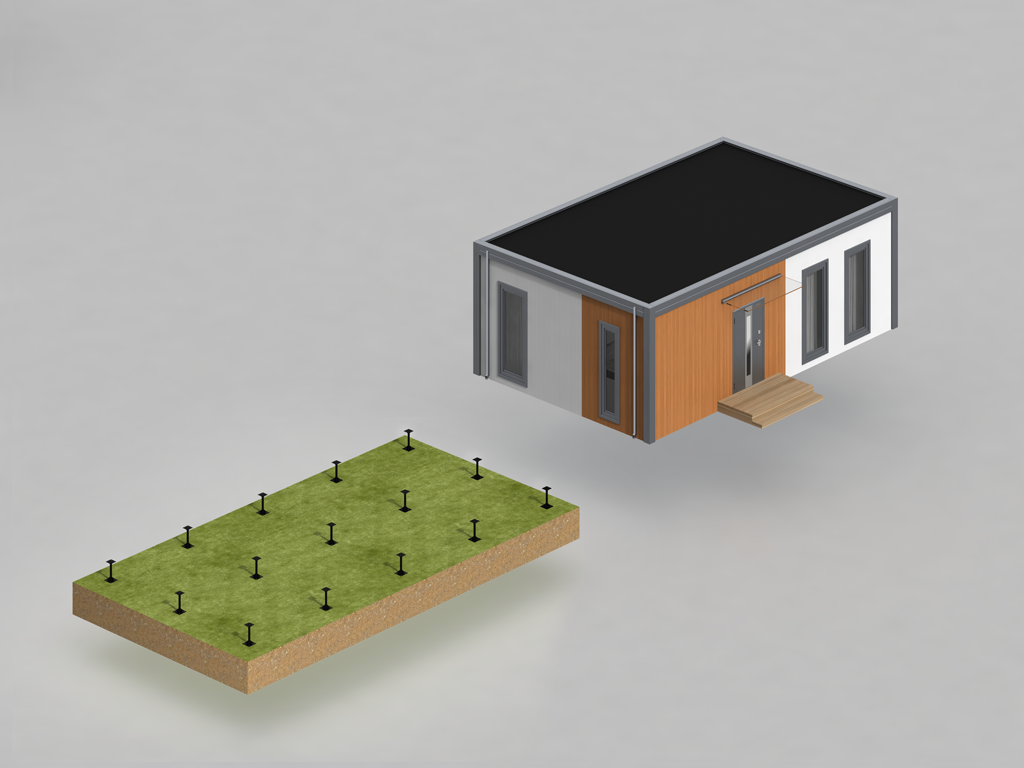

Подготовка строительного объекта
  1. На этапе подготовки строительной площадки к установке блок-контейнера или модульного здания необходимо:
  2. Получить планировочное решение и схему опорных точек блок-контейнера или модульного здания.
  3. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными в месте устройства фундамента на строительной площадке.
  4. Выбрать оптимальный фундамент для обеспечения установки блок-контейнера или модульного здания.
  5. Осуществить приемку фундамента, контролировать устройство опорных точек блок-контейнеров в единой горизонтальной плоскости и размерность в соответствии со схемой. Эффективность и качество монтажа модульного здания зависит от устройства фундамента.
  6. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-контейнеров или модульных зданий; воспринимать нагрузки от конструкции блок-контейнеров или модульного здания с учетом эксплуатационных нагрузок от оборудования, персонала, снеговых и возможных других нагрузок.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по сборке домокомплектов DoorHan

Инструкция по эксплуатации домокомплектов DoorHan

Технический паспорт DoorHan Ультра 59

Санитарно-эпидемиологическая экспертиза

Сертификат соответствия требованиям пожарной безопасности

Приложение к сертификату соответствия требованиям пожарной безопасности

Монтажная схема крыльца высотой 440 мм

Монтажная схема крыльца высотой 660 мм

Гарантийные обязательства печать

Гарантийный срок исчисляется с даты подписания универсальных передаточных документов и составляет 5 лет при условии соблюдения потребителем всех правил эксплуатации, транспортировки, хранения и монтажа. Рекламации могут предъявляться в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
• наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
• дату получения здания от завода-изготовителя;
• характер повреждения и условия, при которых оно произошло;
• заключение комиссии с участием представителя заинтересованной стороны.
На несогласованное с поставщиком внесение изменений в конструкцию домокомплекта DoorHan гарантия поставщика не распространяется.
