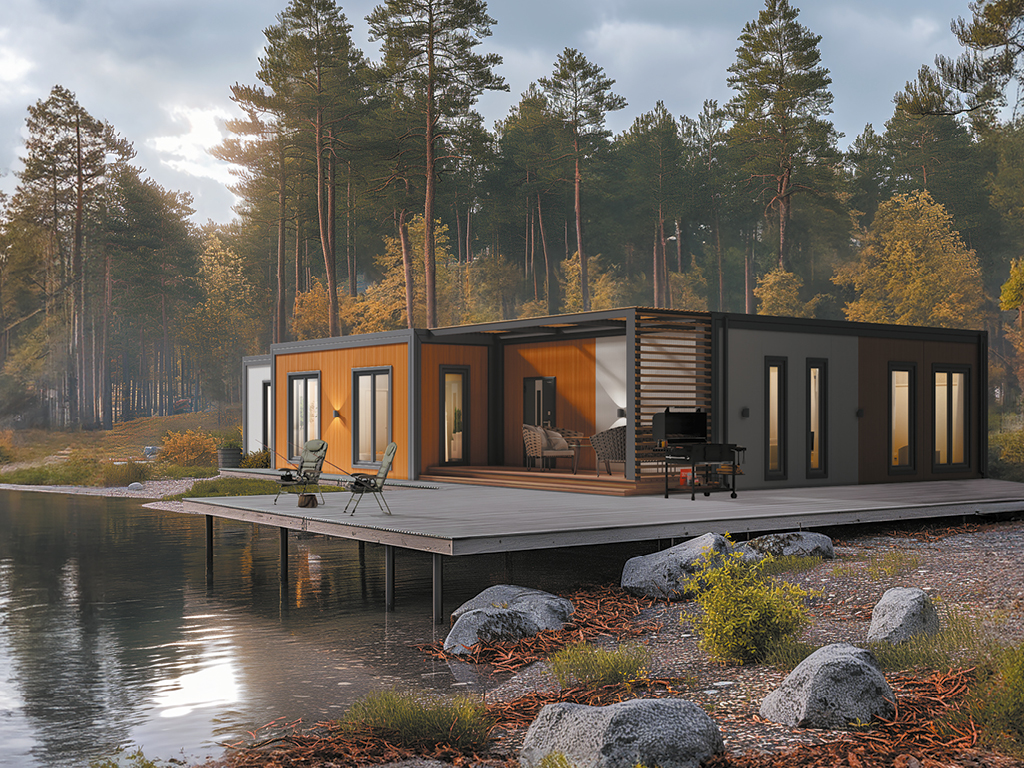

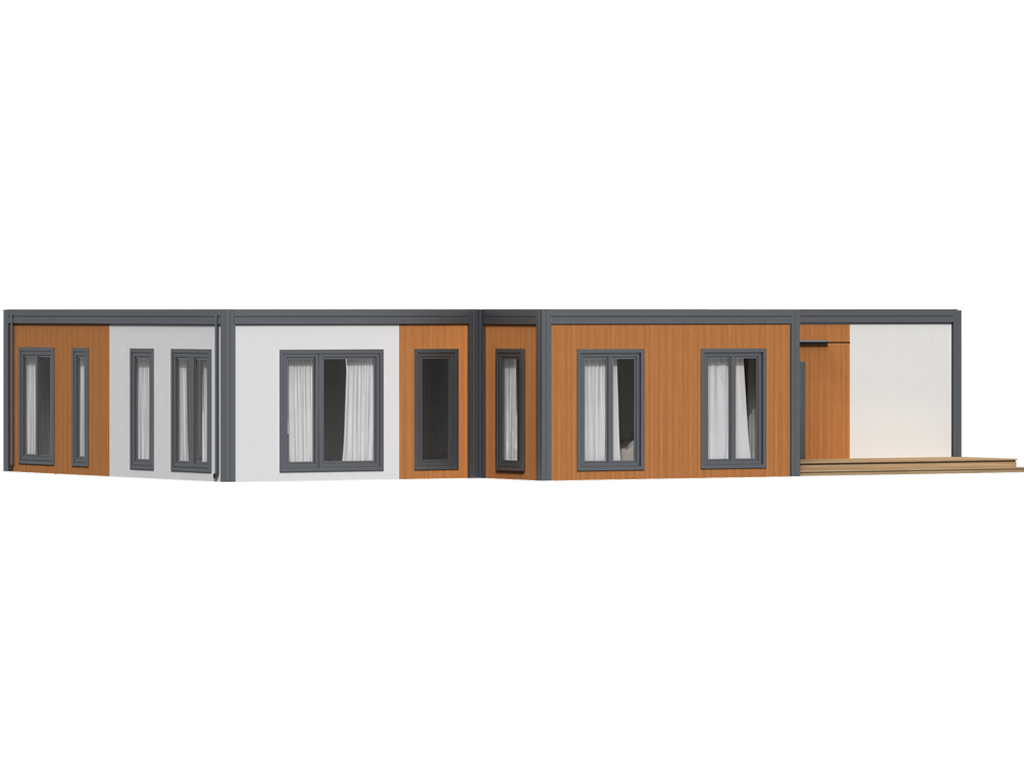

Домокомплект серии EFFECT ULTRA 162

Мечта о собственном, просторном и современном доме становится реальностью с технологией быстровозводимого строительства от концерна DoorHan. Мы представляем домокомплект серии ЭФФЕКТ УЛЬТРА 162 — готовое решение для строительства двухэтажного дома площадью 162 м², который идеально подойдет для комфортного проживания большой семьи. Это не просто набор материалов, а продуманная до мелочей система, позволяющая возвести теплый, надежный и долговечный дом в рекордно короткие сроки и со значительной экономией по сравнению с традиционным строительством.

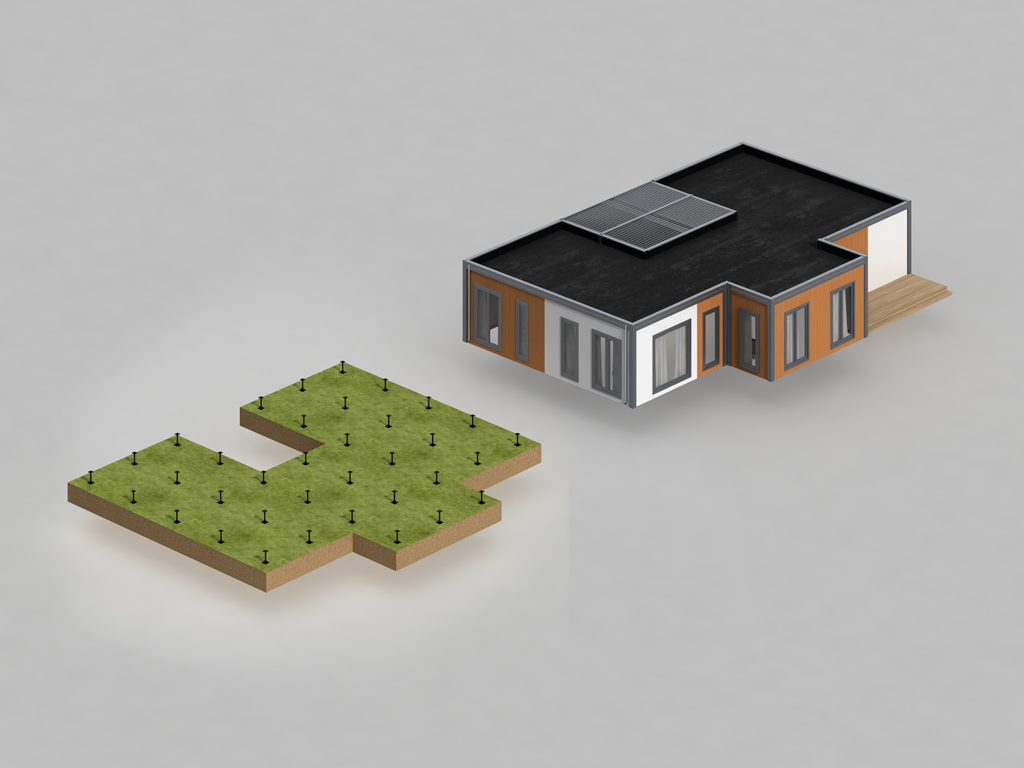

Современная архитектура и продуманная планировка. Проект УЛЬТРА 162 — это воплощение современного взгляда на семейный дом. Просторная кухня-гостиная на первом этаже станет центром притяжения для всей семьи, а наличие отдельной спальни на первом этаже делает дом удобным для проживания пожилых родственников или использования в качестве гостевой. Четыре изолированные спальни на втором этаже предоставляют каждому члену семьи личное пространство. Два санузла, техническое помещение и гардеробная — каждая деталь планировки продумана для максимального комфорта и функциональности.

Фундамент надежности: технология ЛСТК. В основе дома лежит прочный и долговечный силовой каркас из легких стальных тонкостенных конструкций (ЛСТК). Все элементы каркаса изготавливаются в заводских условиях из высококачественной оцинкованной стали, что дает ключевые преимущества:

  • Идеальная геометрия и скорость сборки: Все профили нарезаются и маркируются на заводе с компьютерной точностью. На строительной площадке каркас собирается как конструктор, без "мокрых" процессов и тяжелой техники, что значительно сокращает сроки строительства.
  • Долговечность и биостойкость: Оцинкованная сталь не подвержена коррозии, не гниет, не боится плесени и насекомых. Срок службы такого каркаса составляет не менее 50 лет.
  • Пожарная безопасность: Сталь является негорючим материалом, что является основой пожарной безопасности всего здания.

Тепло и энергоэффективность. Стены дома формируются из сэндвич-панелей с утеплителем PIR (пенополиизоцианурат). Это один из самых эффективных утеплителей на сегодняшний день. Он обладает рекордно низким коэффициентом теплопроводности, что делает дом очень теплым и значительно снижает расходы на отопление. Кроме того, PIR относится к группе горючести Г1 — это самозатухающий материал, не поддерживающий горение.

Все из одних рук. Заказывая домокомплект у нас, вы получаете не только каркас и стены. В комплект входят все необходимые элементы: от кровли и водосточной системы до окон, дверей и даже секционных гаражных ворот DoorHan. Это гарантирует 100% совместимость всех компонентов и избавляет вас от сложностей работы с десятками поставщиков. ЭФФЕКТ УЛЬТРА 162 — это ваш быстрый, надежный и экономически выгодный путь к дому своей мечты.


Зона применения:
Частное домостроение
Домокомплекты подходят для круглогодичного проживания в любой климатической зоне
Коммерческая недвижимость
Среди возможных вариантов использования: гостиницы, туристические комплексы, горнолыжные курорты, административные здания и другие объекты туристического сектора
Организация объектов рекреации
Глэмпинги, санатории, туристические и рыболовные базы
Строительство домов отдыха
Особенности конструкции позволяют использовать домокомплекты в различных климатических условиях: на прибрежных территориях, в областях с повышенной влажностью, в высокогорных районах
Установка в парковых зонах и заповедниках
Возможность некапитального строительства и использование экологически чистых материалов позволяют устанавливать домокомплекты в местах с особыми требованиями к безопасности окружающей среды
Преимущества
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с ПИР-изоляцией толщиной 100, 120, 150 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома DoorHan в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и ПИР-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, ПИР не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (ПИР) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, ПИР-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
Комплексный подход
Мы поможем вам не только со строительством дома, но и с его покупкой, выбором участка и другими неотъемлемыми задачами.
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с ПИР-изоляцией толщиной 100, 120, 150 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома DoorHan в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и ПИР-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, ПИР не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (ПИР) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, ПИР-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
Комплексный подход
Мы поможем вам не только со строительством дома, но и с его покупкой, выбором участка и другими неотъемлемыми задачами.
Дизайн
ДИЗАЙН СТЕНОВЫХ ПАНЕЛЕЙ
Тип поверхности
Тип панелей

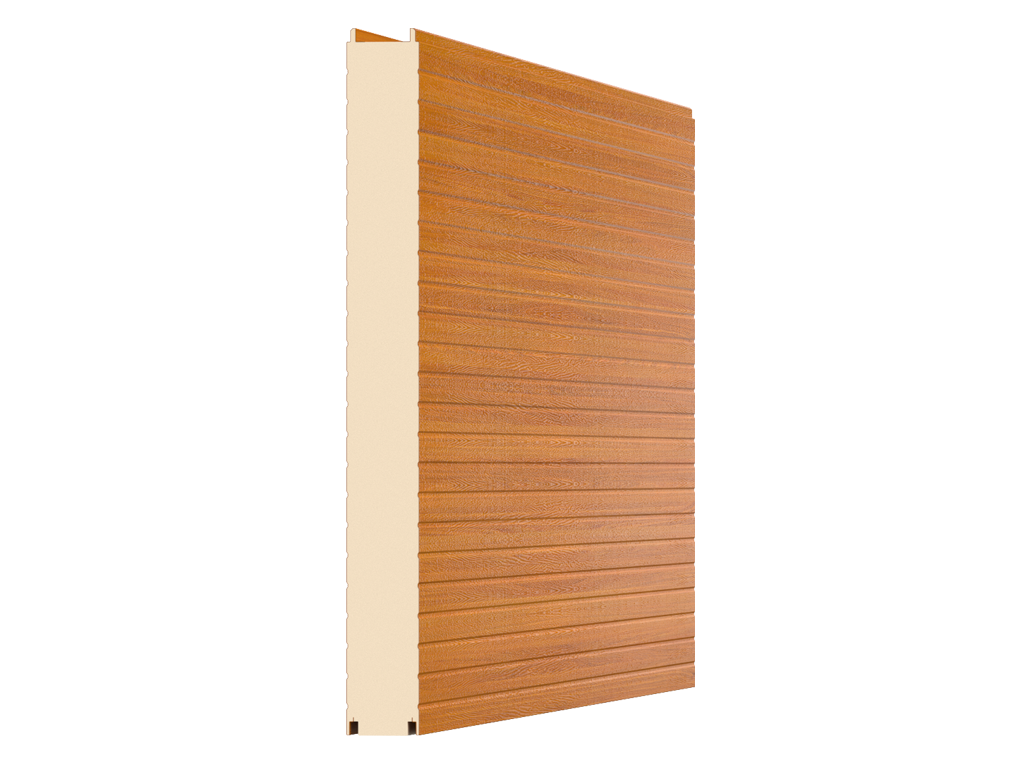

Стеновая панель, цвет «золотой дуб» / RAL 9003 / дизайн «трапеция» (50/11)
Стеновая панель, цвет «золотой дуб» / RAL 9003 / дизайн «трапеция» (50/11)

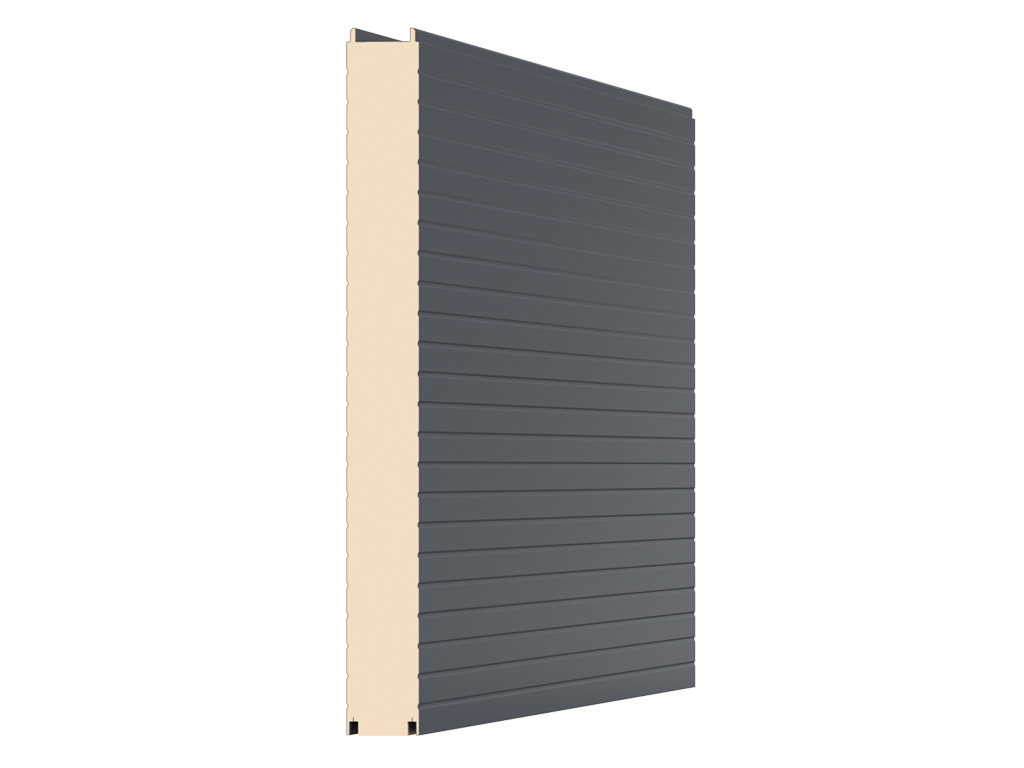

Цокольная панель, цвет RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)
Цокольная панель, цвет RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)

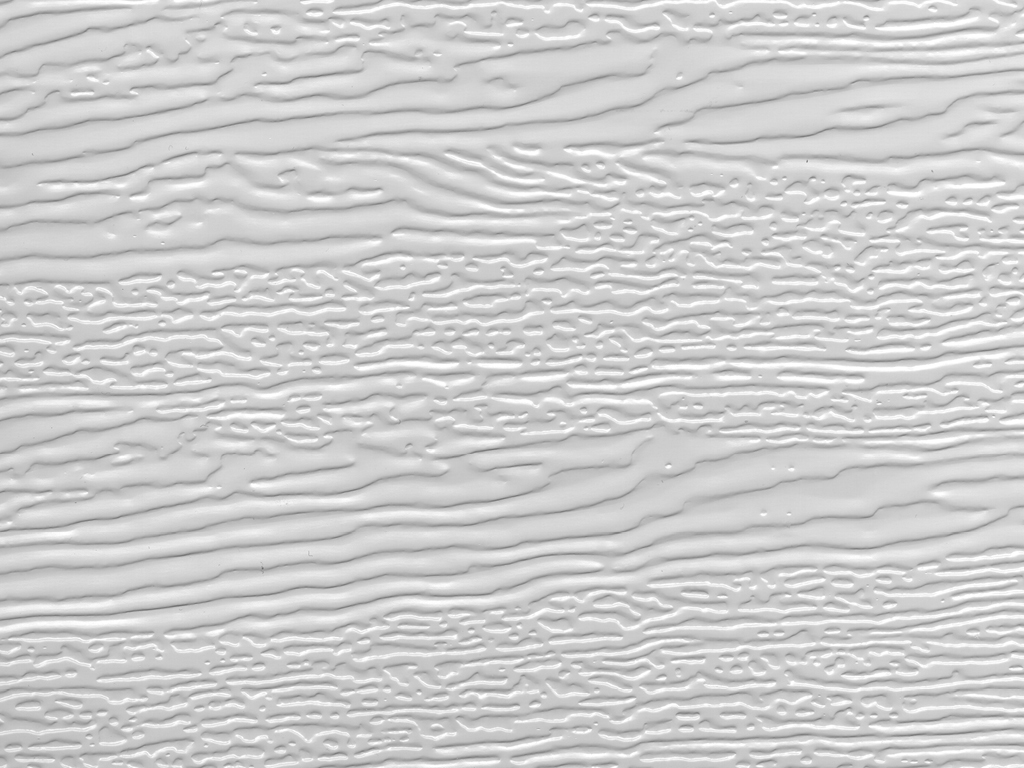

Под дерево (внешняя и внутренняя сторона)
Под дерево (внешняя и внутренняя сторона)

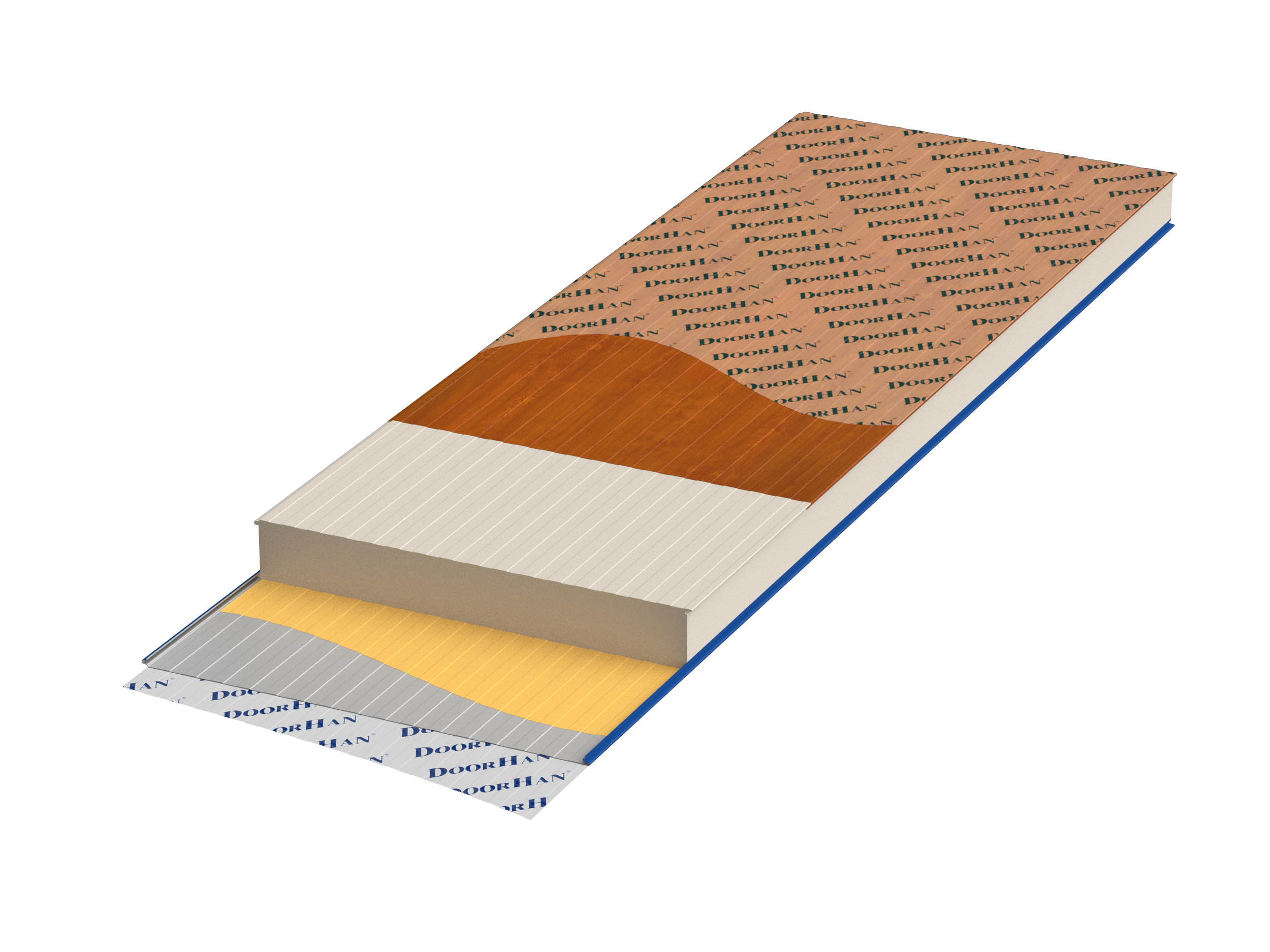

Трехслойная стеновая сэндвич-панель с ПИР‑наполнителем
Трехслойная стеновая сэндвич-панель с ПИР‑наполнителем
Комплектация
Базовая комплектация
Дополнительная комплектация

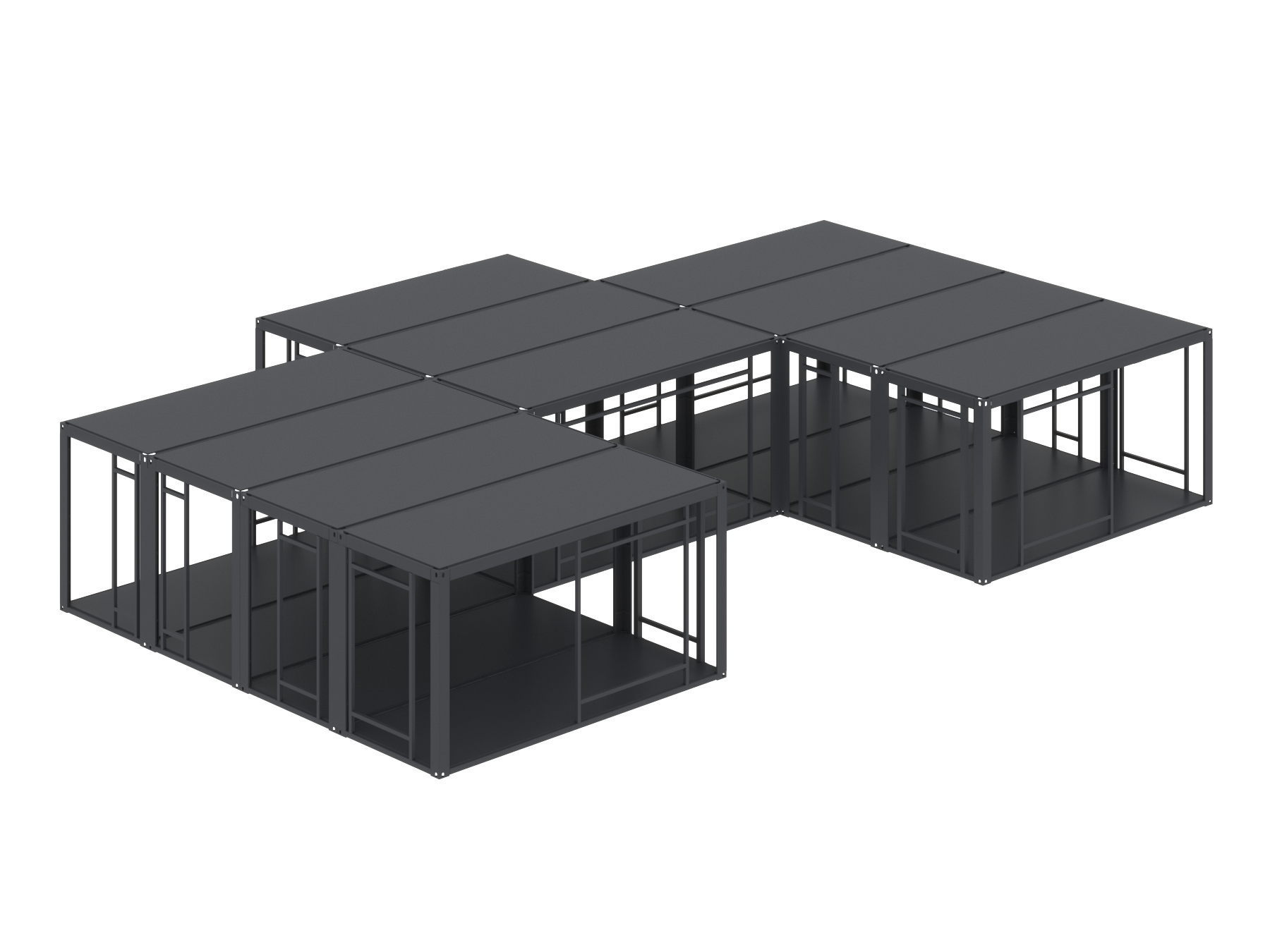

Металлоконструкции домокомплекта.

Металлоконструкции домокомплекта.

Ограждающие конструкции домокомплекта.

Ограждающие конструкции домокомплекта.

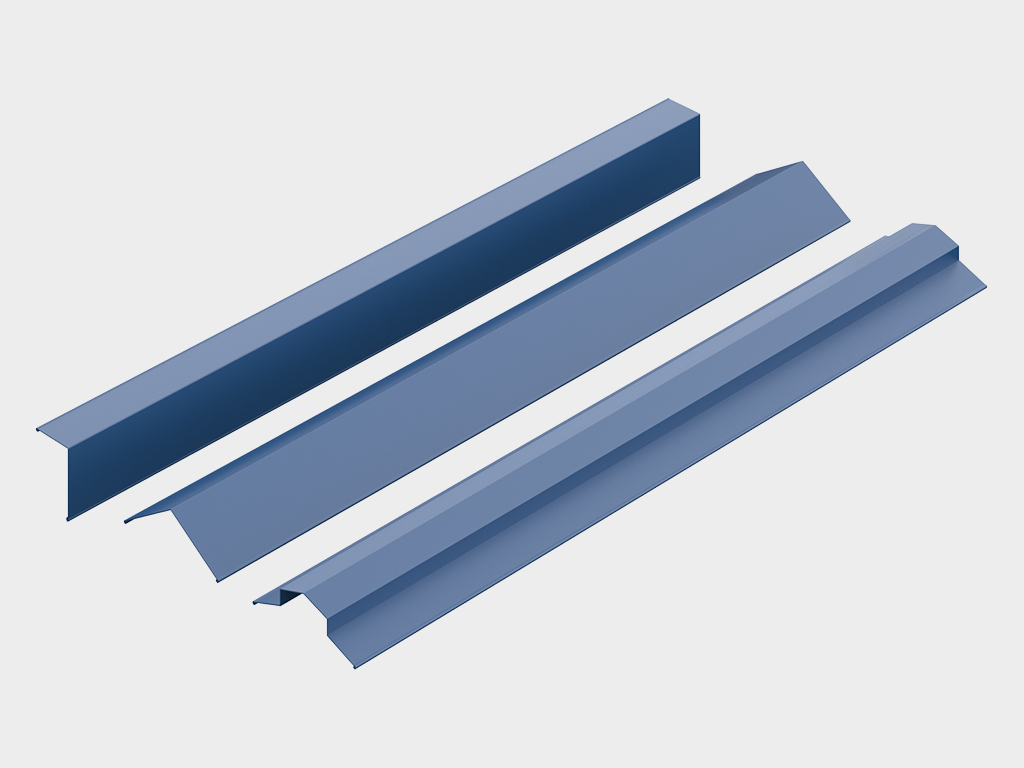

Комплект фасонных элементов.

Комплект фасонных элементов.

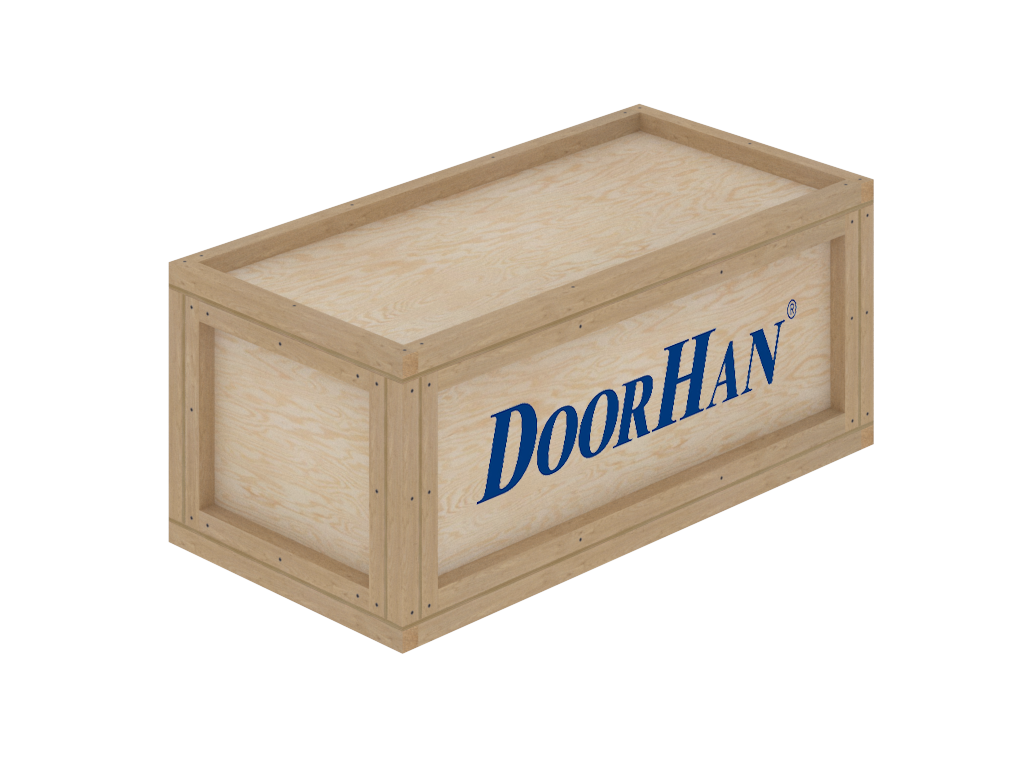

Комплектация для монтажа.

Комплектация для монтажа.

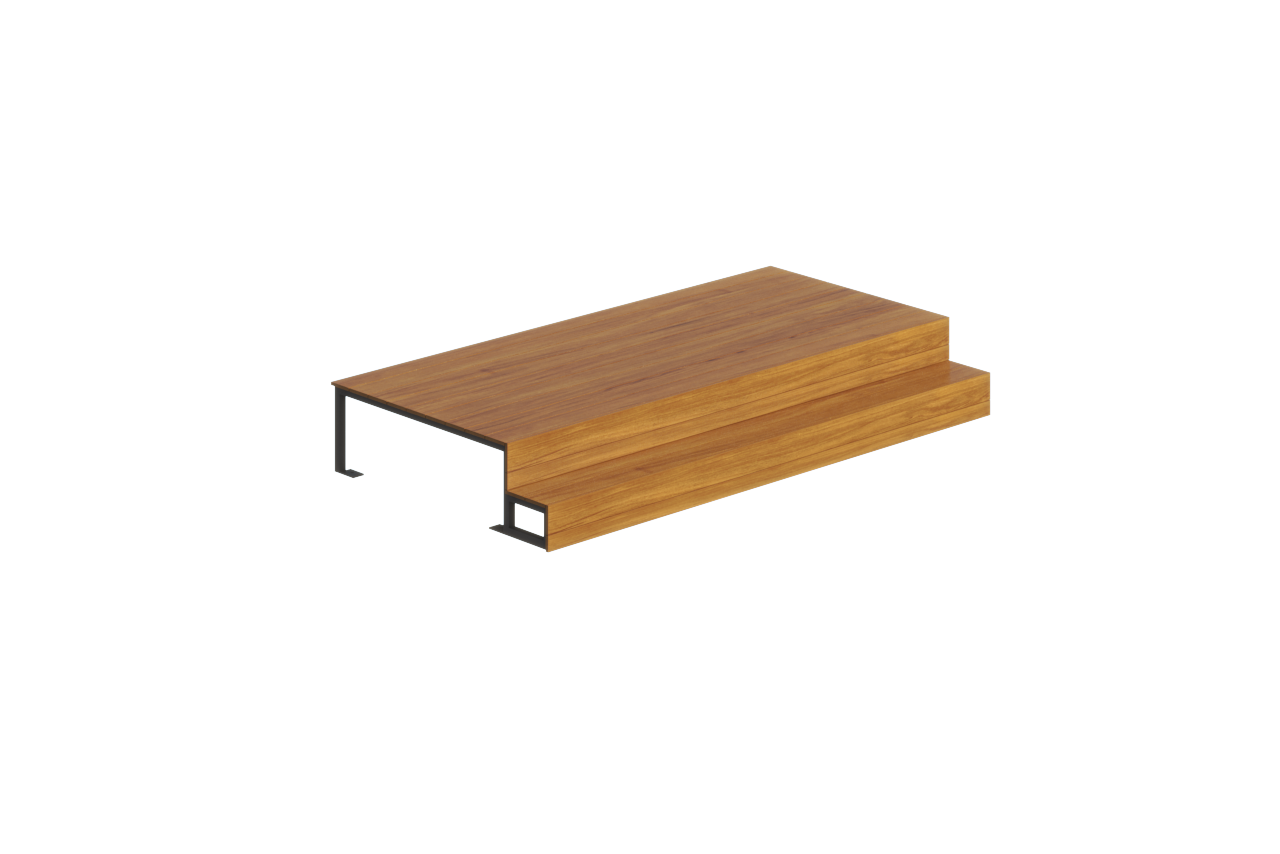

Крыльцо, высота 440 мм.

Крыльцо, высота 440 мм.

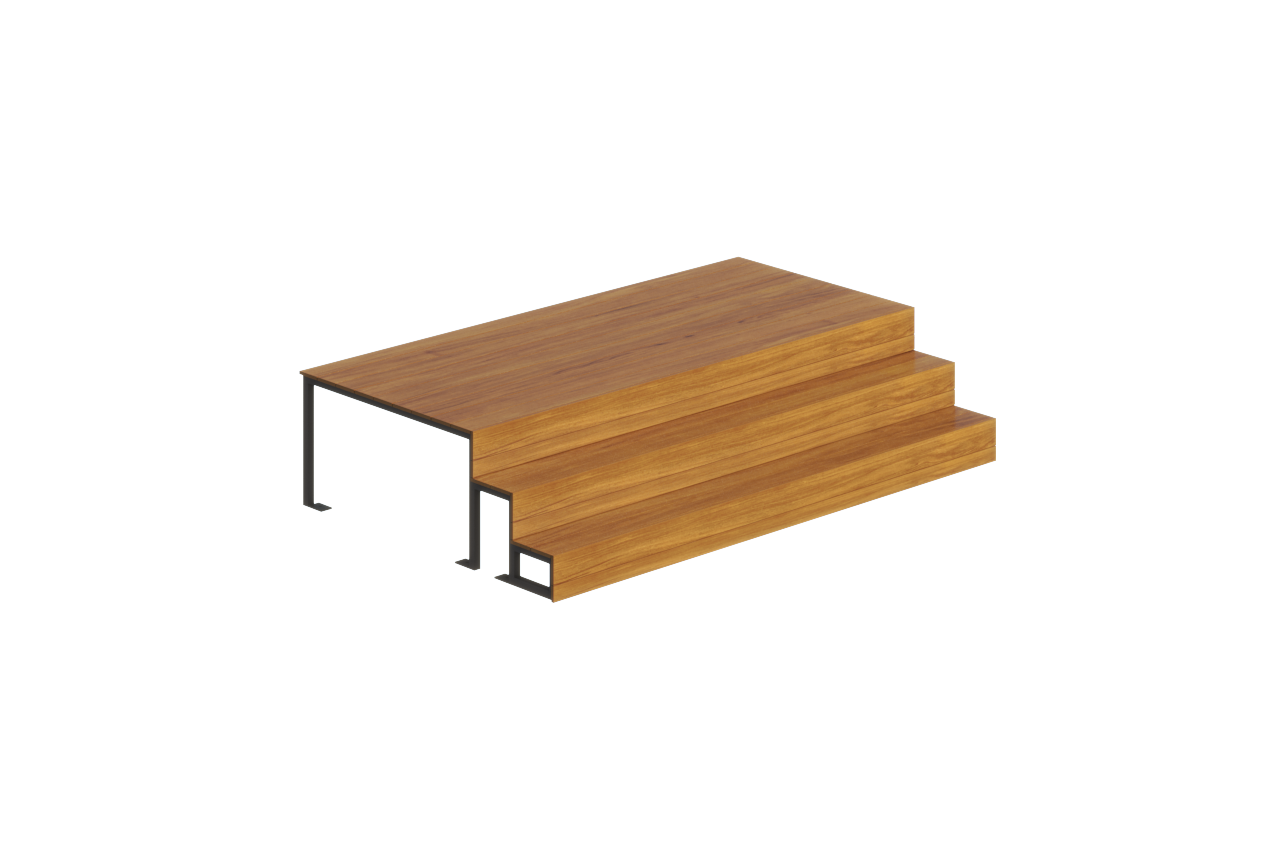

Крыльцо, высота 660 мм.

Крыльцо, высота 660 мм.

Техническое описание
Таблица размеров
Конструкция
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Длина, мм
12 215
Ширина, мм
18 185
Площадь, м²
162
Количество этажей, шт.
1

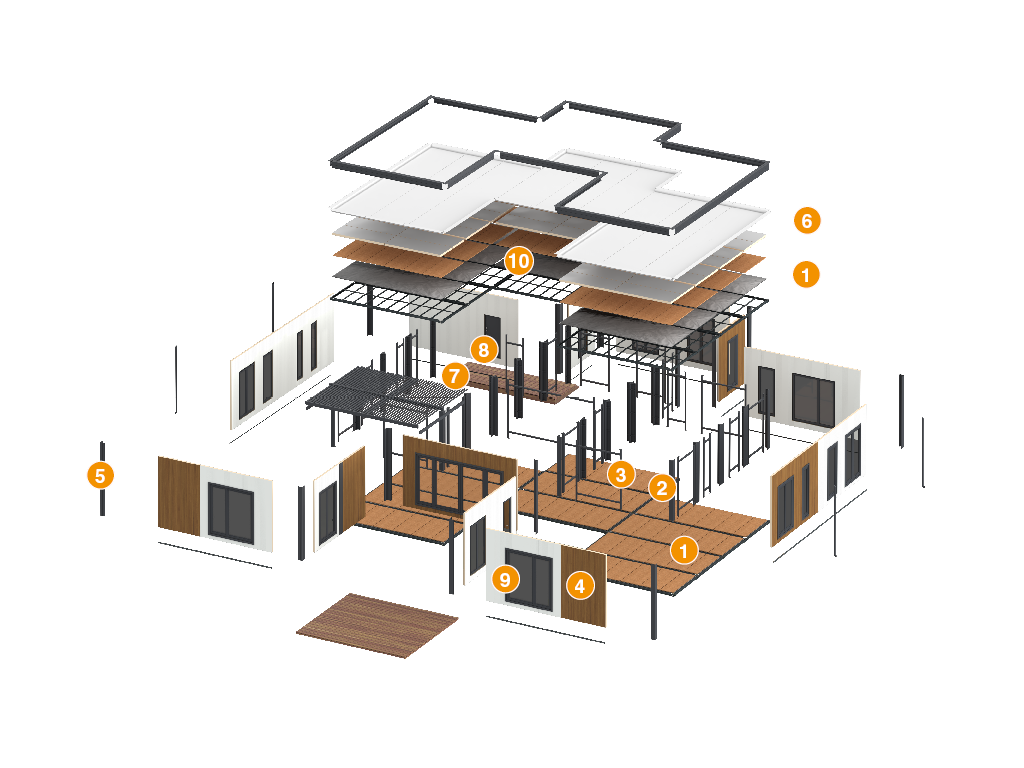

  1. Рама универсальная
  2. Угловая стойка
  3. Промежуточная стойка
  4. Ограждающие конструкции (панели)
  5. Комплект фасонных элементов
  6. Кровля (ПИР-плиты, ПВХ-мембрана (опционально))
  7. Крыльцо (опционально)
  8. Дверь (опционально)
  9. Окно (опционально)
  10. Козырёк (опционально)
Параметр Значение Примечание
Снеговая нагрузка, кг/м² 280 4-й снеговой район
Ветровая нагрузка, кг/м² 73 6-й ветровой район
Сейсмическая нагрузка, баллы 8
Диапазон рабочих температур, °С -40…+45
Класс сооружения КС-2
Степень огнестойкости здания 4
Класс конструктивной пожарной опасности С1

1. К эксплуатации домокомплекта DoorHan Ультра допускаются лица, изучившие настоящее руководство.

2. Не допускается крепление к конструкциям и элементам домокомплекта оборудования, инженерных систем, мебели и различных устройств в местах, не предусмотренных рабочей документацией или инструкцией по эксплуатации.

3.Запрещается самостоятельно вносить в конструкцию узлов домокомплекта изменения и производить установку дополнительного оборудования.

4. Запрещается производить обработку (сверление, вырезание и др.) стальных окрашенных конструкций домокомплекта, нарушающих лакокрасочное покрытие. Условия эксплуатации домокомплекта должны соответствовать ГОСТ 22853-86. Рабочие значения температуры воздуха при эксплуатации должны соответствовать ГОСТ 22853-86: от -40 до +45 °С.

5. Запрещается эксплуатировать дом без вентиляции.

6. При эксплуатации следует проводить профилактические осмотры, техническое обслуживание и ремонт в соответствии с руководством по эксплуатации. Допускается проводить ремонт лакокрасочного покрытия, поврежденного при транспортировке изделий, проведении погрузочно-разгрузочных или строительно-монтажных работ, с использованием ремонтных материалов, аналогичных материалам основного покрытия.

7. Не допускается установка в домокомплекте самодельных обогревательных и электронагревательных устройств и приборов.

8. Не допускается применение открытого огня для освещения или иных целей. Монтаж электропроводки в домокомплекте доложен выполнять только квалифицированный электрик.

9. Во время эксплуатации домокомплекта он должен быть оборудован средствами пожаротушения.

10. Запрещается размещать источники открытого огня в непосредственной близости к домокомплекту.

Упаковка в картон Характеристики упаковки
Описание Картонные листы укладываются на напольное финишное покрытие для его защиты; при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Защитное покрытие комплектации блок-контейнера и транспортного пакета
Упаковка в дерево Характеристики упаковки
Описание Комплектация блок-контейнеров, размещаемая в стандартном транспортном контейнере
Упаковка в коробку Характеристики упаковки
Описание Покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия
Упаковка в стретч - пленку Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и прочих)
Упаковка на палету Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и прочих)
Установка
Подготовка строительного объекта
  1. На этапе подготовки строительной площадки к установке блок-контейнера или модульного здания необходимо:
  2. Получить планировочное решение и схему опорных точек блок-контейнера или модульного здания.
  3. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными в месте устройства фундамента на строительной площадке.
  4. Выбрать оптимальный фундамент для обеспечения установки блок-контейнера или модульного здания.
  5. Осуществить приемку фундамента, контролировать устройство опорных точек блок-контейнеров в единой горизонтальной плоскости и размерность в соответствии со схемой. Эффективность и качество монтажа модульного здания зависит от устройства фундамента.
  6. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-контейнеров или модульных зданий; воспринимать нагрузки от конструкции блок-контейнеров или модульного здания с учетом эксплуатационных нагрузок от оборудования, персонала, снеговых и возможных других нагрузок.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу домокомплектов DoorHan

Инструкция по эксплуатации домокомплектов DoorHan

Технический паспорт DoorHan Ультра 162

Санитарно-эпидемиологическая экспертиза

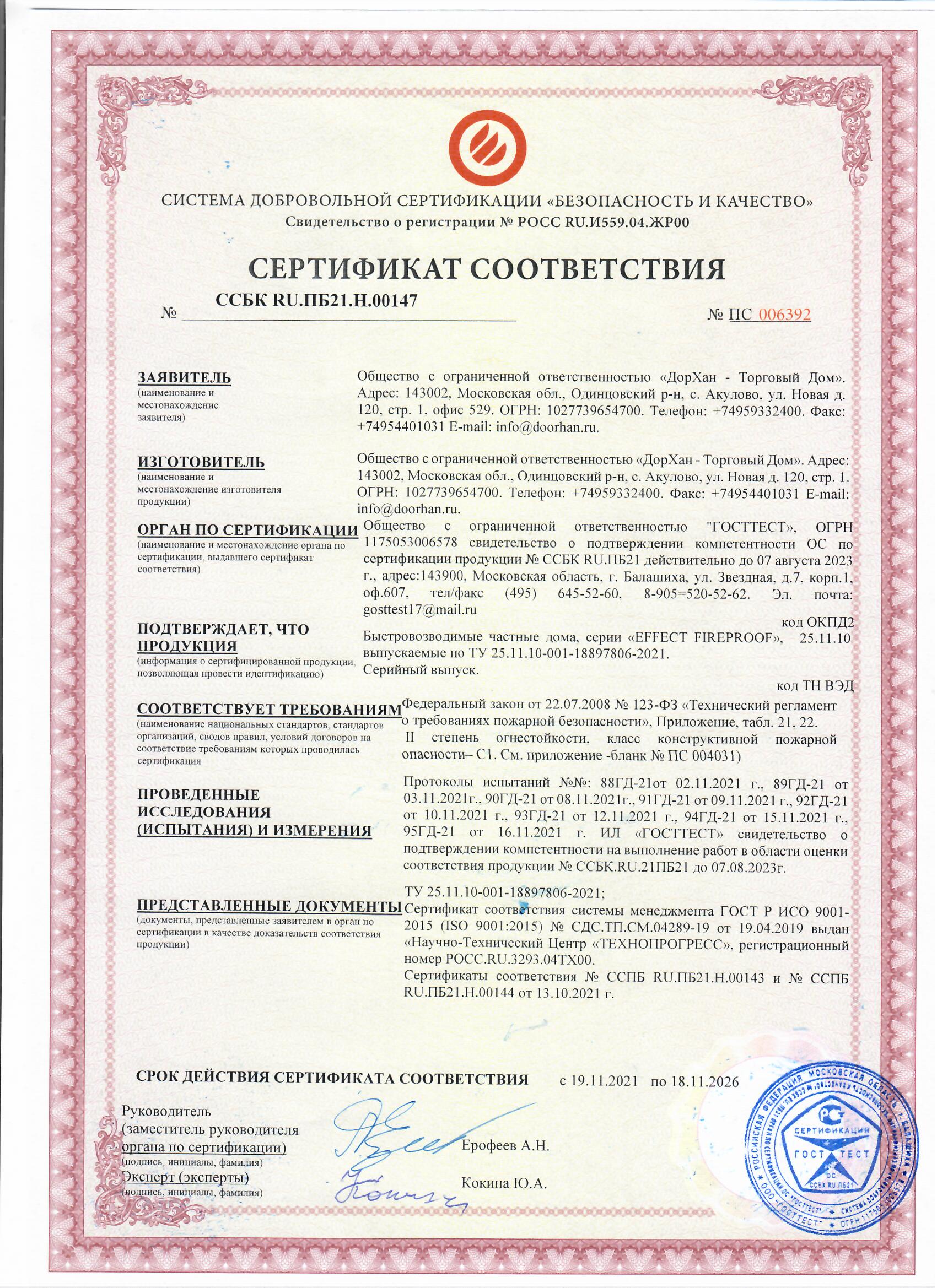

Сертификат соответствия требованиям пожарной безопасности

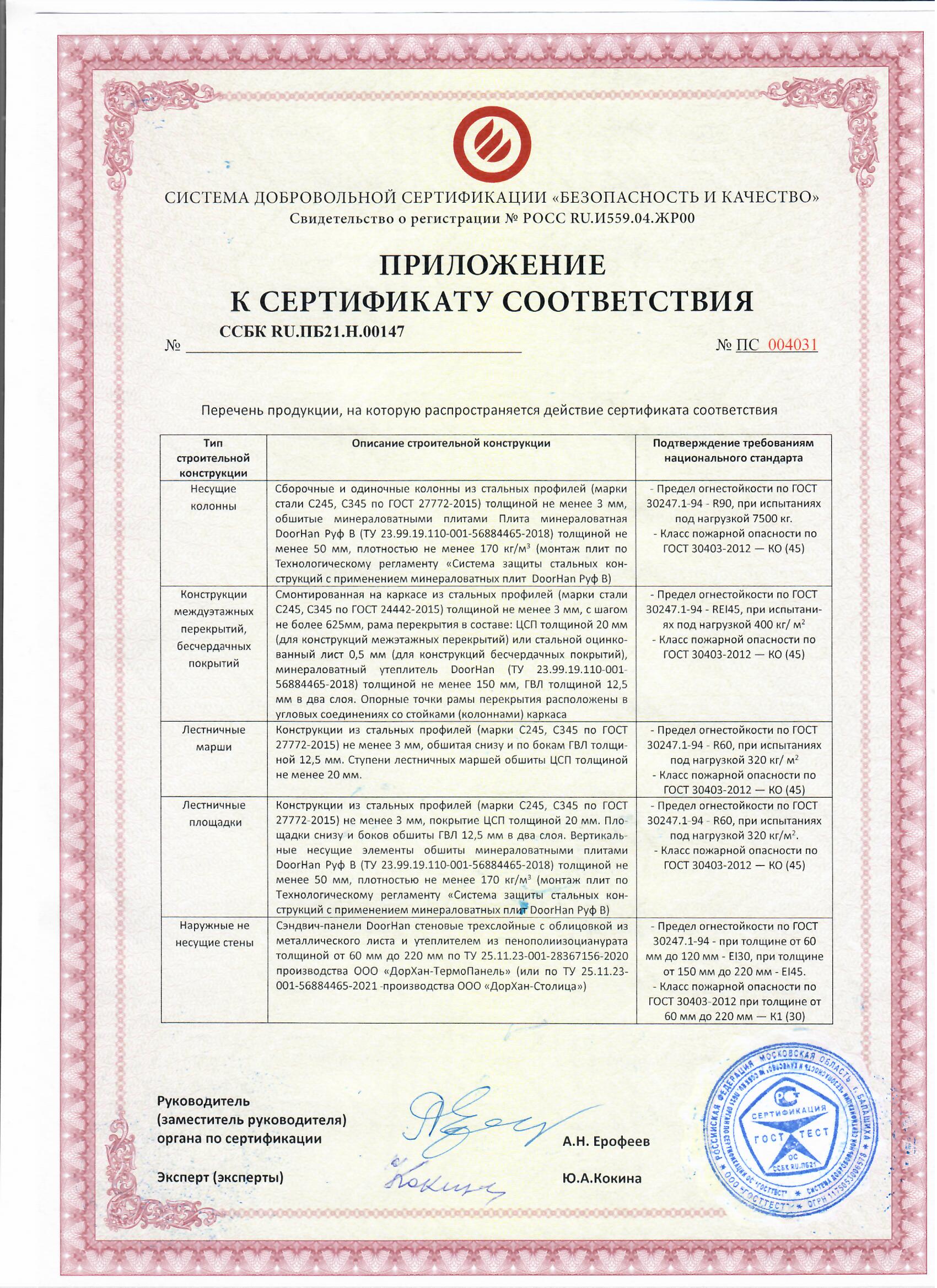

Приложение к сертификату соответствия требованиям пожарной безопасности

Монтажная схема крыльца высотой 440 мм

Монтажная схема крыльца высотой 660 мм

Гарантийные обязательства печать

Гарантийный срок исчисляется с даты подписания универсальных передаточных документов и составляет 5 лет при условии соблюдения потребителем всех правил эксплуатации, транспортировки, хранения и монтажа. Рекламации могут предъявляться в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
• наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
• дату получения здания от завода-изготовителя;
• характер повреждения и условия, при которых оно произошло;
• заключение комиссии с участием представителя заинтересованной стороны.
На несогласованное с поставщиком внесение изменений в конструкцию домокомплекта DoorHan гарантия поставщика не распространяется.
