Балконная система DH-BS40

Балконная система серии dh-bs40 предназначена для комплексного остекления фасадов жилых и общественных зданий, а также остекления балконов и лоджий. Ограждающие конструкции серии dh-bs40 служат для защиты от внешних атмосферных воздействий (дождя, ветра, шума, пыли) и улучшают теплоизоляцию помещений. Основное направление применения системы — это жилые многоквартирные дома.

Зона применения:

Офисные здания и бизнес-центры

Многоквартирные и частные дома

Заказать с монтажом

Преимущества

Удобный монтаж

Монтаж элементов заполнения выполняется изнутри помещения.

Разнообразие видов заполнения

Возможна установка любых видов заполнения толщиной от 4 до 24 мм.

Продуманная дренажная система

В конструкции профилей предусмотрена система дренажных отверстий, которая позволяет отводить влагу и конденсат.

Разнообразие цветовых решений

Покраска в любой цвет по карте RAL обеспечивает широкий выбор архитектурных решений для объекта.

Удобный монтаж

Монтаж элементов заполнения выполняется изнутри помещения.

Разнообразие видов заполнения

Возможна установка любых видов заполнения толщиной от 4 до 24 мм.

Продуманная дренажная система

Разнообразие цветовых решений

Покраска в любой цвет по карте RAL обеспечивает широкий выбор архитектурных решений для объекта.

Дизайн

Дизайн заполнения

Стандартные цвета

Заполнeние любого типа толщиной от 4 до 24 мм

RAL 9016 (транспортный белый)

RAL 7016 (антрацитово-серый)

Комплектация

Базовая комплектация

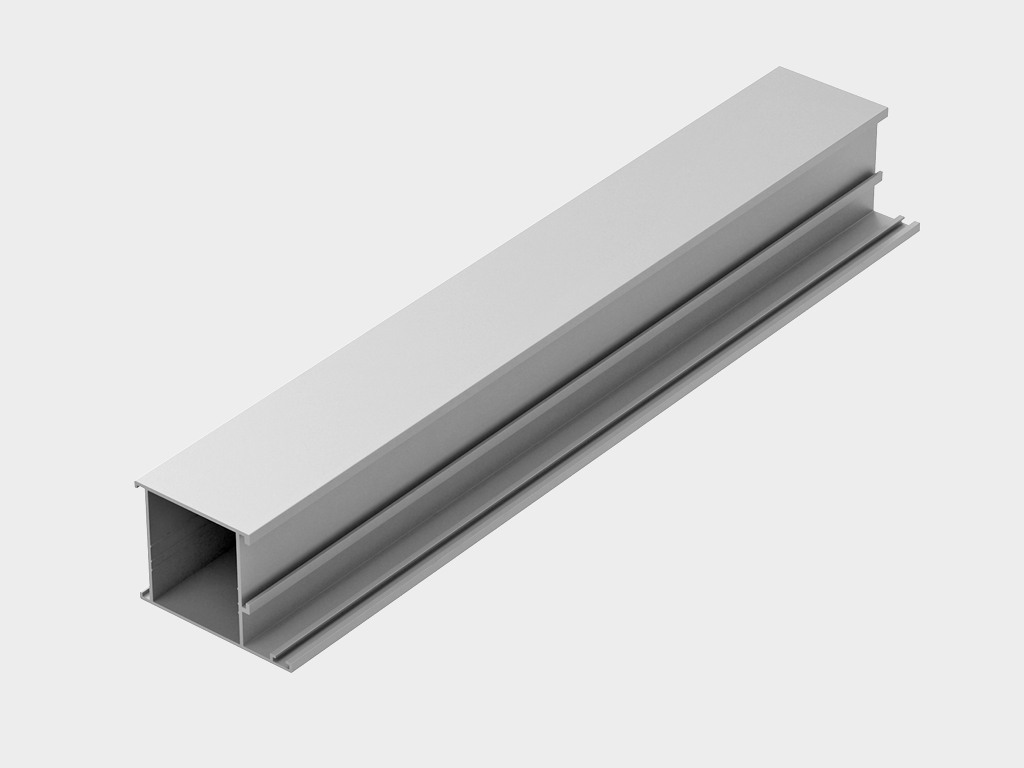

Профиль рамы.

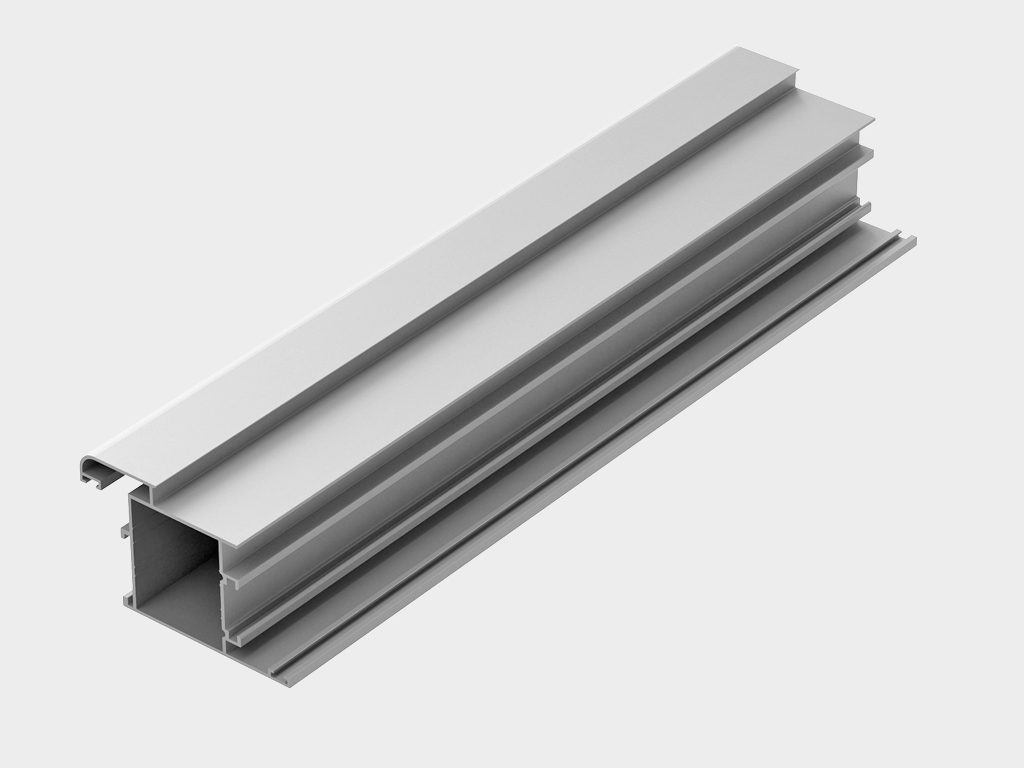

Профиль створки распашной.

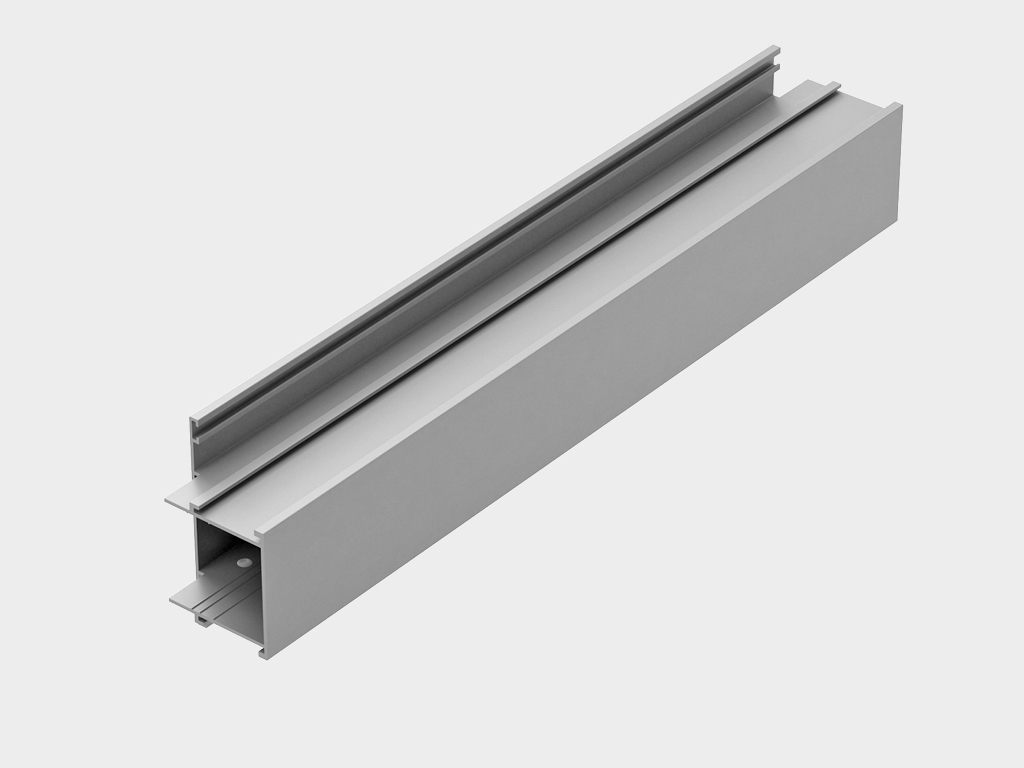

Профиль импоста.

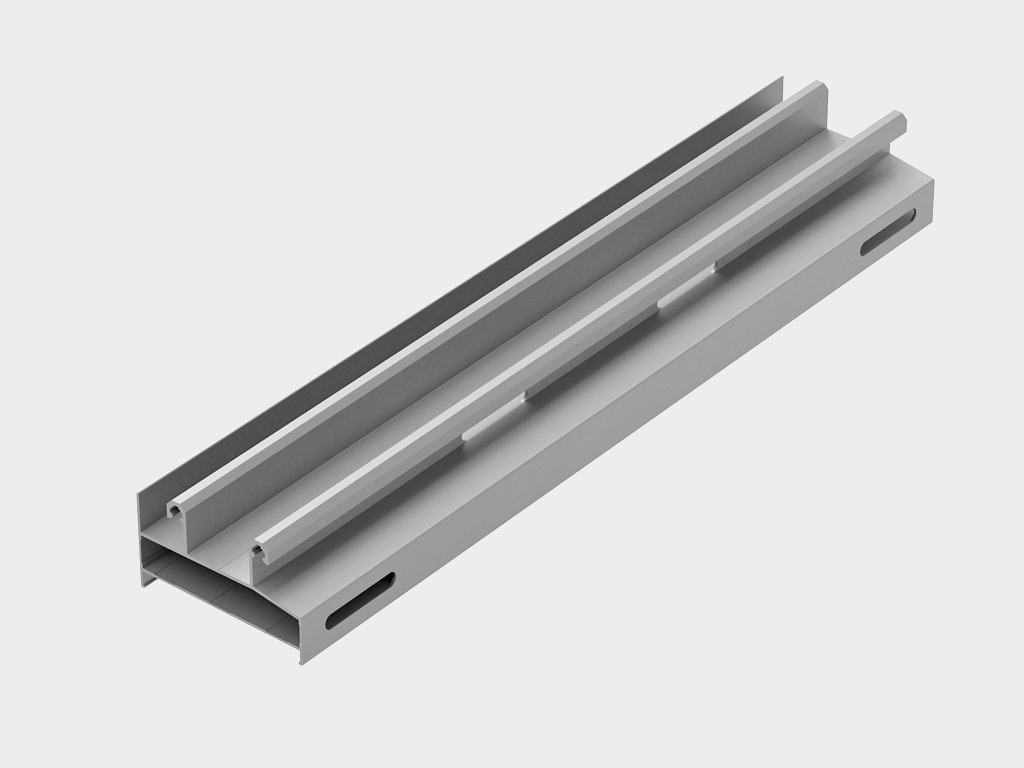

Профиль рамы раздвижки нижний.

Профиль рамы раздвижки боковой.

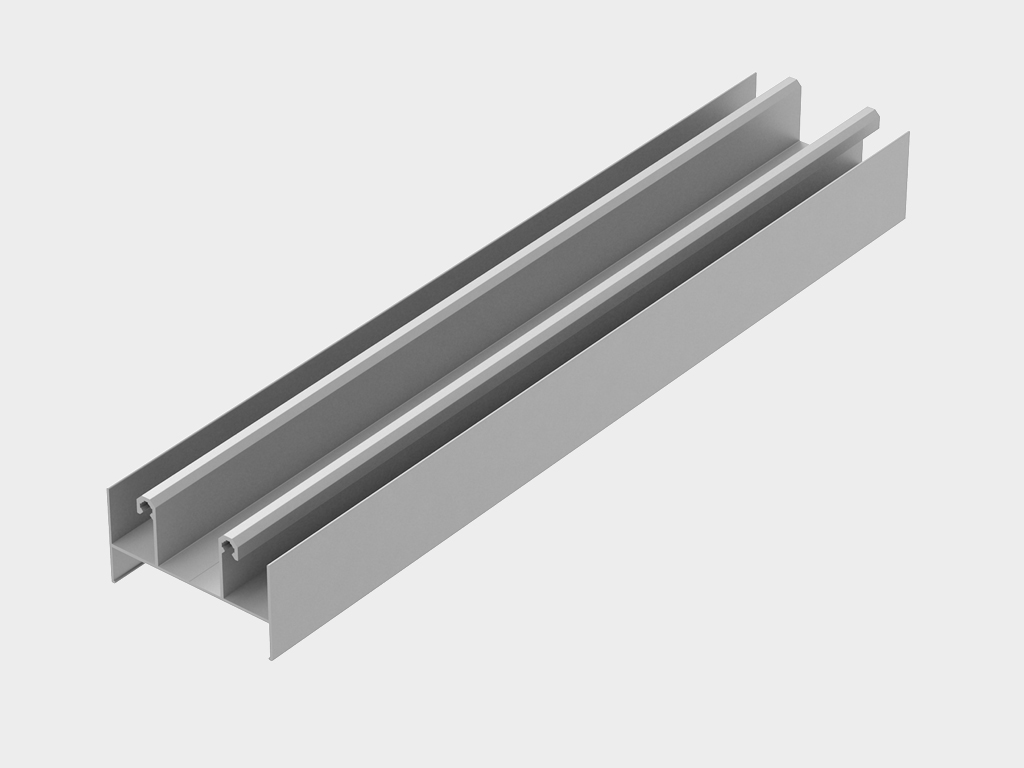

Профиль рамы раздвижки верхний.

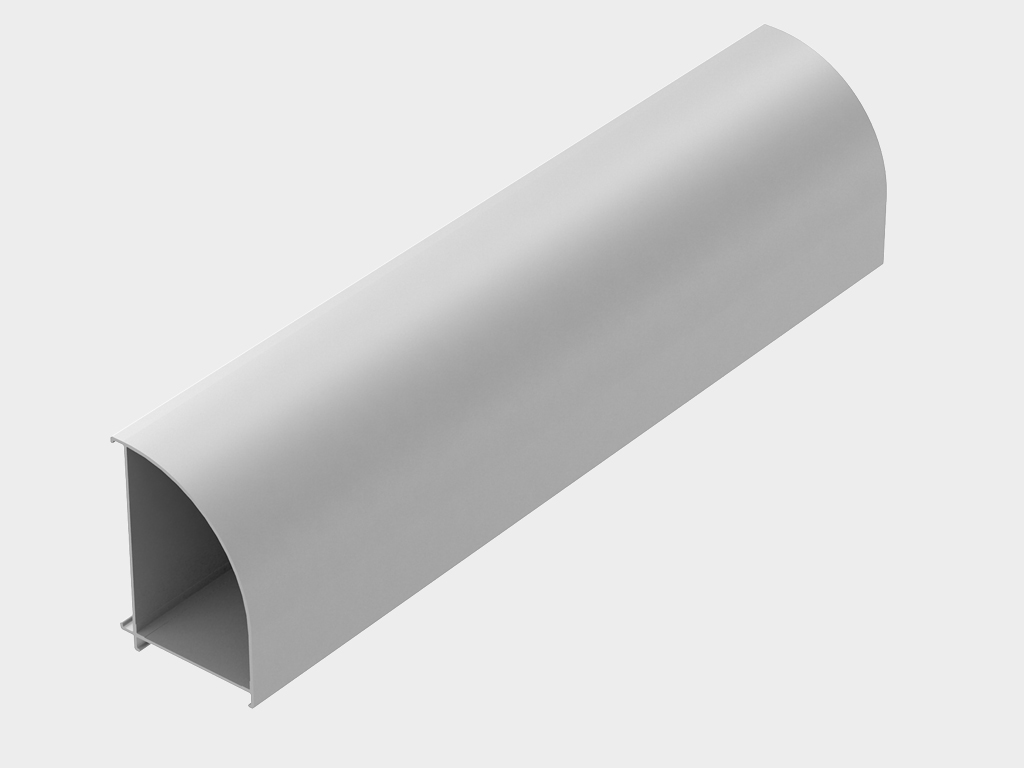

Профиль стойки боковой 90 градусов.

Сухарь.

Техническое описание

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Высота конструкции, м

До 75

Ширина конструкции, м

Определяется заказчиком, ограничений нет

Высота секции, мм

До 4 000

Шаг стоек, мм

До 1 200

Профиль рамы нижний
Профиль рамы боковой
Профиль створки раздвижной
Уплотнитель заполнения
Заполнение
Профиль стойки
Профиль створки распашной
Уплотнитель заполнения
Уплотнитель внешний
Профиль поворота 90 градусов

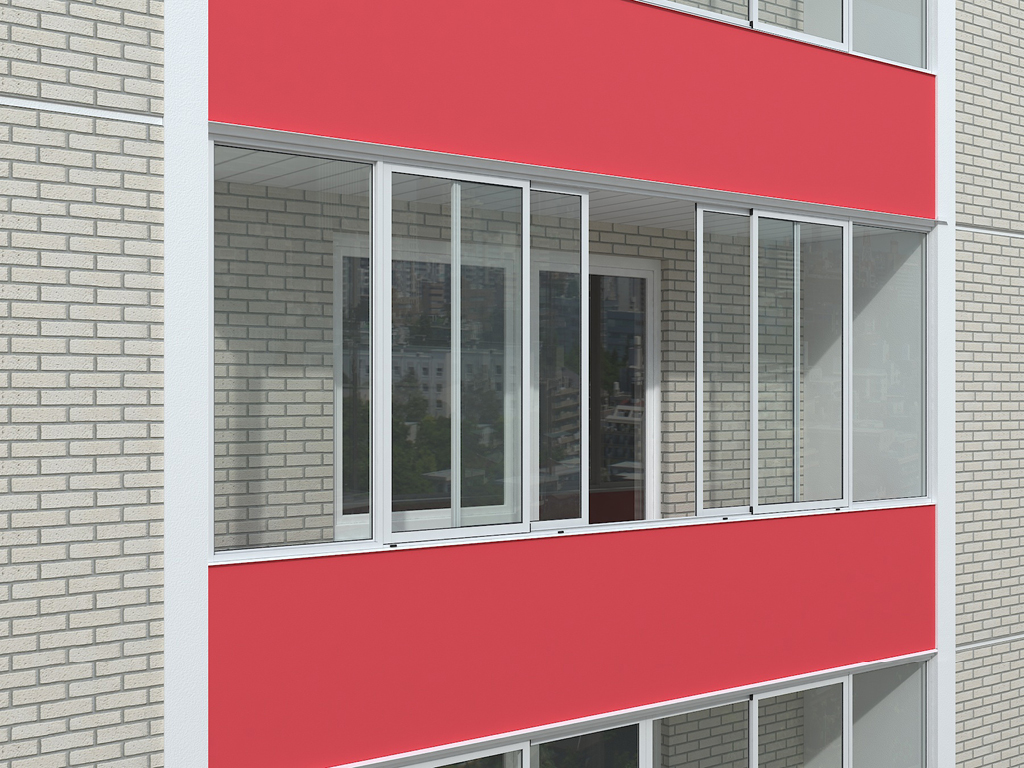

Раздвижные створки в проем.

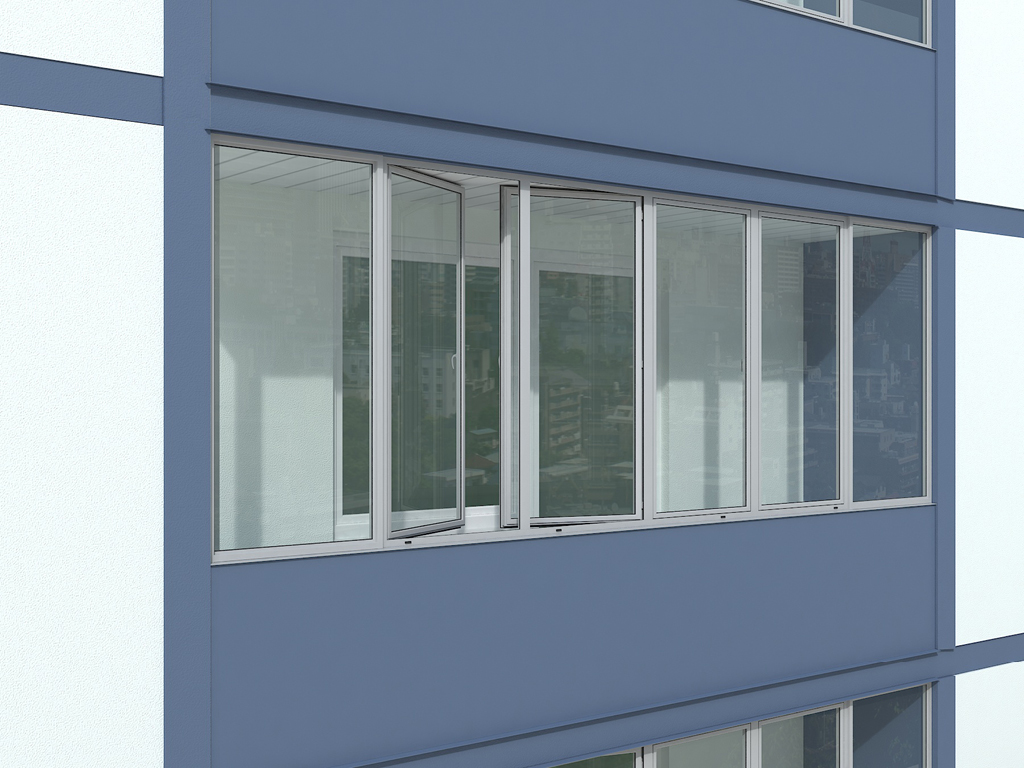

Распашные створки в проем.

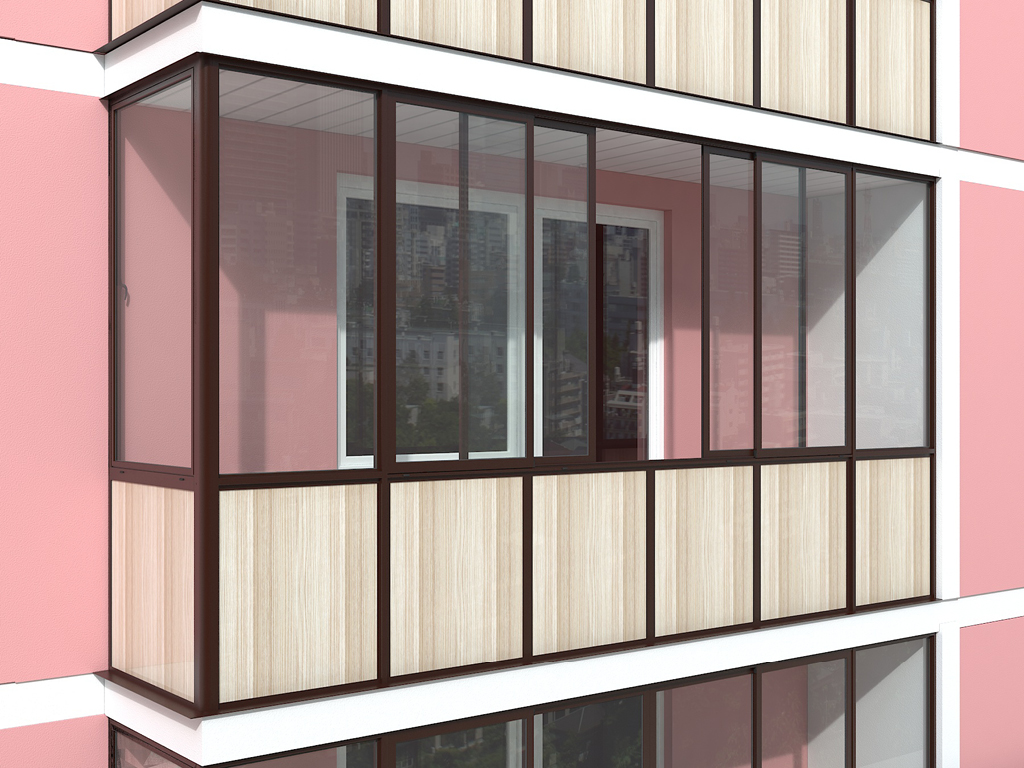

Раздвижные створки в витраж с возможностью поворота на 90 градусов.

Распашные створки в витраж с возможностью поворота на 90 градусов.

Параметр	Значение	Примечание
Ширина, мм	40	Ширина рамных профилей
Длина, мм	6 200	Типовая длина профилей
Толщина заполнения, мм	4–24

Упаковка в картон	Характеристики упаковки
Описание	Деревянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП-лентой

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упаковка представляет собой пучок профилей, обернутых пузырчатой пленкой и зафиксированных скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг

Упаковка в дерево	Характеристики упаковки
Описание	Представляет собой профили, обернутые ПЭ-пленкой, с листами гофрокартона в местах стяжки и соприкасания с деревянными поясами. Общая масса груза в деревянных поясах не превышает 500 кг

Упаковка на палету	Характеристики упаковки
Описание	Пачки профилей, упакованных в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем

Дополнительное описание печать

Изделия рассчитываются согласно техническому заданию заказчика и могут иметь любые размеры.

Расчет балконных конструкций носит индивидуальный характер, так как выбор комплектующих и узлoв сбoрки зависит напрямую от параметров рассчитываемого объекта.

Установка

Способы монтажа

Подготовка строительного объекта

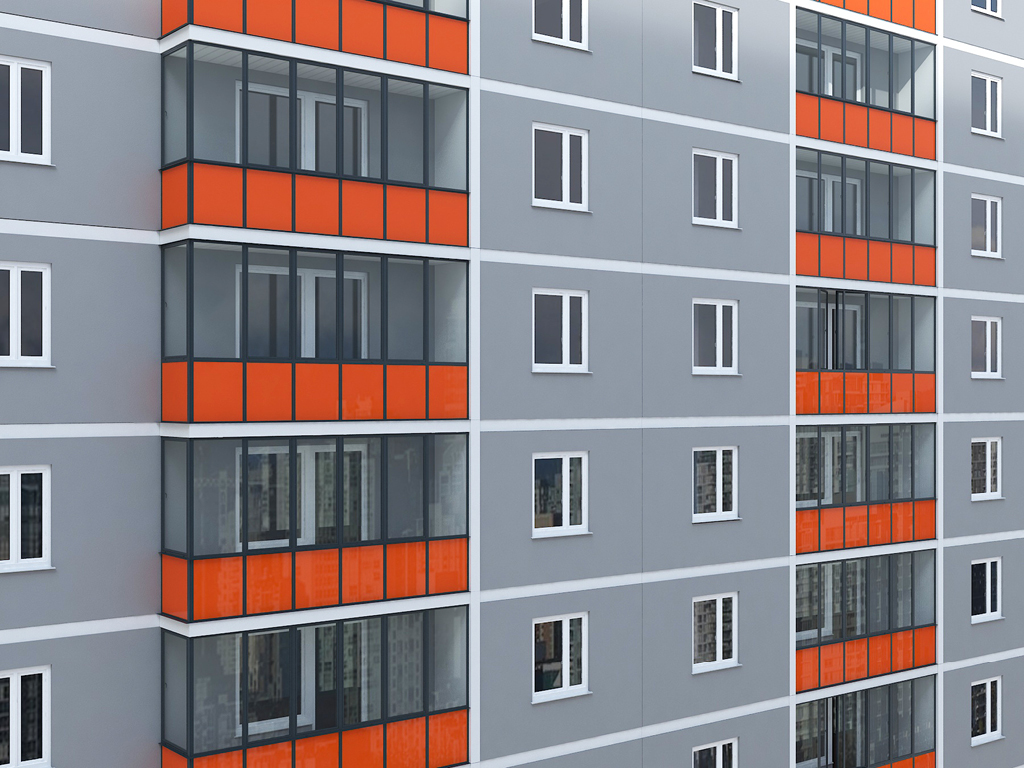

На готовую несущую конструкцию, будь то металлокаркас, каркас здания и т. п. Обязательно соблюдение СНиП III-4−80 (в частности разделов 12 и 15), СНиП 12−04−2002 (в частности разделов 8, 10, 11), ГОСТ 30971-2002.

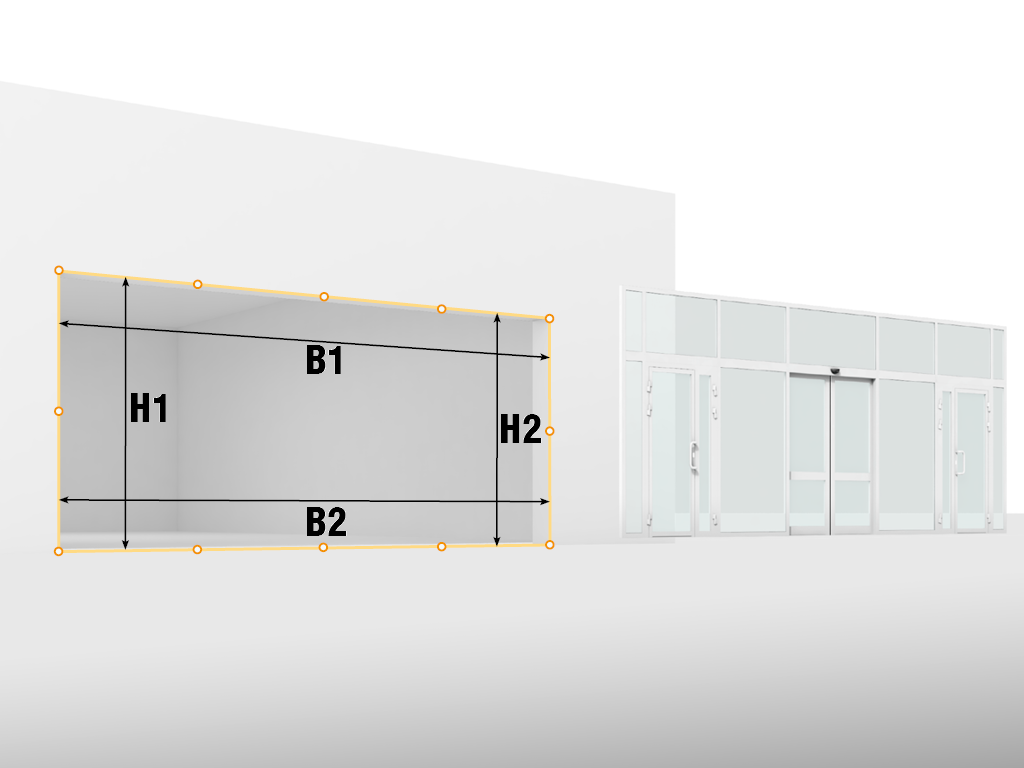

Параметры прoема:
Н1, H2 – высoта прoема (расстoяние от пола до верха проема);
В1, B2 – ширина проема (расстояние от левого края до правого края проема).
Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина. На стадии замера следует также обратить внимание на следующие параметры: поверхность плоскостей проема должна быть ровной и гладкой; перепад уровня пола по всей длине проема должен составлять не более 1 мм на 1 м.
Для качественного монтажа конструкции и для их надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
Проем должен иметь прямоугольную форму.
Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
Вертикальная и горизонтальная поверхности должны быть ровными, допустимое отклонение – до 1 мм на 1 м.
Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
Притолока и боковые пристенки должны быть в одной плоскости.
Обрамление проема в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

Документация

Паспорта и сертификаты

Чертежи

Сертификат соответствия алюминиевого сплава

PDF

Каталог балконной системы

PDF

Гарантийные обязательства печать

Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001. Покупателю предоставляется гарантия на комплектацию системы на срок 5 лет с момента отгрузки при соблюдении условий эксплуатации.
